Винтовые сваи обвязка брусом: обзор технологии обвязки свайных конструкций.

Содержание

Монтаж обвязки из бруса на винтовых сваях: Инструкция +Видео

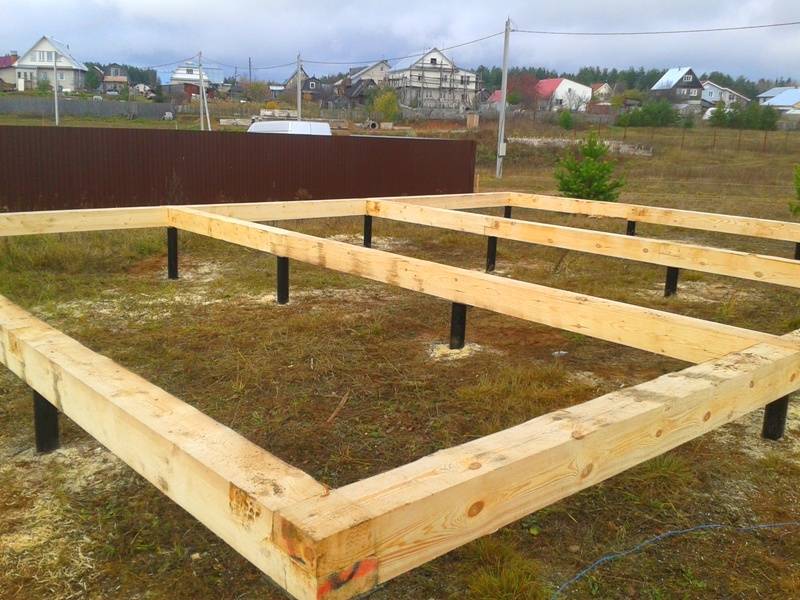

Обвязка винтовых свай брусом своими руками. Загородный дом – это крупногабаритная постройка, а значит, опора обязательно должна быть крепкой, и это касается даже того случая, когда фундамент сделан из отдельных свай. Обвязка винтовых свай брусом своими руками нужна для того, чтобы масса здания была равномерно распределена.

Благодаря такой надежной сцепке получится соединить сваи в единую конструкцию – фундамент.

Содержание:

Назначение и особенности

Отдельно размещенные элементы, которые поставлены по линии и никак не контактируют между собой, будут составлять основу свайного фундамента. Для того чтобы соединить свай в единую конструкцию, которая послужит основой для закладывания фундамента, опоры здания, следует добавить на каждую сваю специальный оголовок, а на нем делать обвязку. И даже больше, такая обвязка поможет выровнять всю линию, находящуюся сверху, по которой идут сваи в ровную и единую плоскость (горизонатльную). Это очень  важно – от этого будет зависеть устойчивость дома. Отметим сразу, что свайно-винтовой фундамент является идеальным вариантом для изготовления основы для строительства.

Также этот тип фундамента считается экологичным, по стоимости выходит дешевле многих аналогов, легкий и его можно быстро установить по сравнению с остальными типами фундамента. Жилое строение из бруса можно построить и при этом выгодно. Сам дом строят своими руками по принципу конструктора. При закладывании основания винтовые сваи начинают вкручивать в землю, работы аналогичны вкручиванию саморезов. Есть вероятность столкновения с определенными трудностями при обвязке винтовых свай. Так как при процессе установке следует обязательно сформировать ростверк. Помните о том, что результат будет зависеть от того, насколько хорошо выполнена работа.

Выполнение расчетов нагрузки

Во время установки фундамента свайного типа на винтовые опоры придется работать с основанием для небольшой нагрузки. Данная схема отлично подойдет для сарайчиков малого размера, а также для бань, гаражей, сделанных из бруса. Несильная опора отлично компенсируется скорость возведения и небольшими затратами. Фундамента на обвязке винтовых свай брусом спроектирован из опор, которые установлены вертикально, а также горизонтально расположенных обвязок. На такую систему обычно используют 4 опоры, но можно использовать и больше.

В этом случае обвязка представлена ростверком. Его делаю из материала, который подойдет для изготовления балки. Это может быть дерево, металл, бетон. Древесину укладывают в основе бруса, из металла делают уголок, а из бетона изготовляют блоки. Обвязка помогает соединить балки с ростверком и между собой. То, сколько будет длиться процесс, напрямую зависит от того, насколько тщательно вы соблюдаете все требования инструкции по укладыванию и монтажным работам.

Оголовки у свай во что бы то ни стало должны быть на единой линии горизонта, и это легко проконтролировать при погружении опор в землю. Ширина бруса обязательно должна быть больше, чем диаметр свай раза в 1,5. Еще одним обязательным условием является то, что по центру опор ось обязательно должна проходить лишь через центр бруса. Обвязка помогает соединить балки и опоры при помощи резьбового соединения или на хомуты, или на сварку.

Как и чем обвязывать?

Материал для обвязки

Установка будет зависеть от особенностей материала изготовления балки и фундаментной основы. Обвязка винтовых свай брусом является распространенным вариантом. Но большинство интересуются вопросом, требуется ли использовать технологию с использование бруса, если можно использовать материалы с большей надежностью, металл или бетон.  Отметим сразу, что брус является самым лучшим вариантом для ростверка при строительстве каркасного дома или дома из дерева, так как брус имеет большую прочность и высокую устойчивость к температурным перепадам. Во время обрабатывания антисептиком, который помогает защитить дерево от гниения, срок эксплуатации бруса увеличивается и становится больше, чем у стальных балок. Обвязка свай брусом проводится по технологии, которая предусматривает крепление балок на резьбу, или же выполняется закрепление каждой части ростверка при помощи хомута.

Установка на резьбу

Такая методика используется лишь для фундамента, который П-образный. Во впадины на фланцах нужно установить брус и закрепляют при помощи самореза. Между сваями и балками помещают рубероид. Балки соединяют в чащу или лапу по углам. Крепления угла может быть выполнено при помощи шипов. Для углов снаружи используют элементы в виде уголков. Такая методика дает возможность не тратить время на систему пазов и гребней.

Обратите внимание, что лучшей обвязкой винтовых свай является укладывание элемента крепежей на внешнем углу. Крепления выполняется при помощи саморезов к брусьям.

Использование хомута

Такой способ крепления используют в системах, которые используют сваи, и в них отсутствует фланец. Сверху на оголовке сваи нужно приварить площадку, по форме являющейся прямоугольником, а сверху на нее укладывают баку ростверка. Хомут П-образной формы укладывают сверху на балку, причем его ширина обязательно должна быть равна ширине балки. Края хомута, которые свисают, следует соединить при помощи сварки или резьбовым соединением с опорой вертикального типа. По углам балки соединение выполняется при помощи металлических уголков.

Использование двутавровой балки и швеллера

Если конструкция не сильно нагружена, можно сделать ростверк из швеллера. К такой конструкции можно отнести сарай или баню. Ростверк из металла и сваи обвязывают с применением сварки. Элементы конструкции и основания прикрепляют на круговой шов. Процедура сборки заключена в установке швеллера на оголовки. Элемент можно укрепить таким образом, что боковые грани будут как будто бы смотреть вниз. Обвязка швеллером винтовых свай  также выполняется и в противоположном направлении, в этом случае грани направляют вверх.

При таком расположении швеллера сопротивление нагрузкам на поперечных частях конструкции будет в разы лучше. Таким образом, вы получаете опалубку, которую следует залить раствором, и получится сформировать стеновую кладку для армопояса. Для того, чтобы обеспечить обвязке высокую прочность, вместо швеллера используют двутавровую балку того же размера. Когда балки и швеллеры стыкуются в углах, то используют сварку. По окончанию обвязывания опор ростверк покрывают средством, которое не дает образовываться коррозии.

Обвязка доской

Обвязка винтовых свай досками своими руками часто подразумевает использование материала из лиственницы, кедра, ели или сосны. Крепление фундамента в этом случае начинают с изготовления балки, в основе которой используют доски. Элементы следует склеить между собой и зафиксировать при помощи саморезов или установить на болтовую систему. При использовании в строительстве фундамента тонких досок следует дополнительно придавливать их листами фанеры. Обязательно следите за тем, чтобы все стыки были расположены на разных сваях. Доски между собой соединяем в полдерева. Балки должны быть расположены на ребре и зафиксированы при помощи свай.

Обвязка свай по данной технологии выполняется так:

  • Делают внутренний, внешний и средний контур (по принципу елочки).
  • Элементы по очереди собирают и устанавливают.
  • Между оголовками, швеллером и обвязкой следует обязательно установить слой рубероида для гидроизоляции.
  • Если высота обвязки вышла больше 0,4 метров, то дополнительное основание следует укрепить профильной трубой.

Использование профильных труб для обвязки двутавром

Если хотите, можно сделать обвязку двутавровой балкой, и тогда выбирайте материал с отверстиями перфорации. Двутавр следует приварить как можно крепче и впритык. Предпочтение в выборе данного материала заключается в малой массе и высокой прочности. Профильная труба в этой конструкции будет играть роль распорки, что повысит долговечность и улучшит эксплуатационные характеристики здания. Для обвязки профильную трубу следует приварить снаружи по всему периметру основания.

Требуется ли обвязка во время строительства?

Достаточно часто будущие владельцы собственного дома начинают думать о том, требуется ли обвязка винтовых свай или не. Фундамент на сваях – это конструкция из опор, которые углублены в грунт. Установка данных опор выполняется крайне тщательно, но даже такие опоры не всегда отвечают всем требованиям прочности и не являются надежными в полной мере. Полы могут дать перекос при дальнейшем использовании дома, а обвязка точно не даст возможность потерять основе здания прочность, что сделает его крепким, и дом будет служить долгие годы.

Важно! Следует использовать самые крепкие строительные материалы. Брус даст возможность сделать достаточно прочное основание, которое сможет выдерживать большие нагрузки.

Рекомендации специалистов

При подборе обвязки из бруса следует придерживаться определенного порядка работ:

  • Когда будет окончена установка винтовых свай и выравнивания, на оголовки следует наварить площадки из металла, точнее из листовой стали 200*200 мм и с толщиной не больше 4 мм.
  • В таких фрагментах листов из металла следует просверлить 4 отверстия, диаметр которых не больше 0.8 см для того, чтобы закрепить брус.
  • Когда работы будут окончены, сварочные швы и оголовки следует обработать составом, предотвращающим коррозию.
  • Сверху укладываем гидроизоляция, как правило, это 2-3 слоя рубероида, что дает возможность предотвратить скопление влаги в местах соединения дерева и влаги.
  • Пакет досок или ряд бруса следует уложить на заранее подготовленную площадку.

Полезный совет! Проверить геометрию будущего здания можно, если измерять диагонали каркаса при помощи простой веревки или рулетки снаружи.

  • Стыки бруса следует укладывать по принципу «лапа в лапу» с торцевой стороны.
  • Когда все будет проверено, брусья можно прикрепить к опорам при помощи шурупов, которые должны быть 0,8 см в диаметре и 15 см в длину, вкручивать требуется при помощи гаечного ключа.
  • Заранее следует сделать сверлом в брусе отверстие с диаметром в 0.6 см и в длину на ¾ длины шурупа. Это нужно для того, чтобы брус не дал трещину.
  • Более надежный способ прикрепления конструкции – это использование болтов с  диаметром в 0,8 см. для этого заранее сделайте отверстие при помощи сверла, в глубину оно должно быть 1 см. это требуется для того чтобы прикрепить головку болта и шайбы, диаметр при этом не должен быть меньше 3 см.

Обратите внимание, что когда обвязка винтовых свай брусом для фундамента будет окончена, следует еще раз проверить, что геометрия строения правильная и все в порядке с диагональю, а после можно считать что все готово и можно приступать к строительству дома.

Еще обвязку называют ростверком. На данный момент он является наилучшим вариантом, который отличается высоким качеством и большей надежностью при укреплении фундамента на сваях. Вы можете своими руками создать надежную опору для дома, но перед началом работ потребуется подготовить рубероид и строительный уровень, саморезы. Не забывайте об уголках из металла и молотке. Подбор остальных инструментов и материалов будет зависеть от технологии, в идеале использовать технологию при использовании хомутов и соединения с резьбой. Обязательно обратите внимание на то, что правильная обвязка также должна быть обработана антисептиком, который будет защищать древесину от влаги и бактерий.

Рейтинг

( Пока оценок нет )

0 7 449.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Обвязка свайно — винтового фундамента: брусом, как сделать своими руками

Что такое обвязка фундамента? В индивидуальном строительстве в качестве основы для строения все чаще используются винтовые сваи и столбы (виды свайных фундаментов). Небольшой расход стройматериалов, минимальные объемы земляных работ и возможность обойтись без спецтехники позволяют сэкономить немалые деньги.

Для придания конструкции прочности и надежности отдельно стоящие опоры объединяются в единую жесткую систему при помощи ростверка (свайный фундамент с ростверком). Это и есть обвязка фундамента, призванная равномерно распределить нагрузку от здания на грунт.

Содержание статьи

  • 1 Виды обвязки
  • 2 Особенности обвязки свай брусом
    • 2. 1 Укладка бруса
  • 3 Рекомендации специалистов
  • 4 Двойная обвязка
  • 5 Особенности обвязки каркасного дома

Виды обвязки

По расположению относительно уровня земли обвязка может быть:

  • заглубленной – погруженной в грунт таким образом, что верхняя ее грань находится на одном уровне с землей;
  • повышенной – лежащей на грунте;
  • высокой (висячий) – приподнятой над землей на 150 мм или выше.

Последний вариант применяется на пучинистых грунтах. Первый – заглубленный – применяется крайне редко и только на малоподвижных почвах.

В зависимости от применяемых материалов различают четыре типа обвязки свайных фундаментов:

  • швеллером;
  • двутавровой балкой;
  • железобетонной монолитной лентой;
  • брусом.

Металлическая обвязка обладает высокой прочностью, но смонтировать ее без автокрана весьма затруднительно.

Железобетонный ростверк по прочности превосходит металлический. Его можно соорудить своими силами, но трудозатраты на его обустройство велики. Кроме того, затягиваются сроки строительства: работы приходится приостанавливать до тех пор, пока бетон не наберет необходимой прочности.

При возведении частных домов из легких строительных материалов вполне можно обойтись брусом: деревянная обвязка обходится дешевле металлической и железобетонной, быстро монтируется и обладает достаточной прочностью.

Особенности обвязки свай брусом

Обвязку свайно – винтового фундамента брусом начинают с пропитки дерева антисептическими средствами. Эта операция поможет в дальнейшем защитить его от плесени и грибков. Кроме того, необходимо обработать брус антипиренами, способными снизить воспламеняемость древесины.

Пока обработанные брусья сохнут, на торце каждой винтовой сваи монтируется оголовок (как сделать винтовые сваи своими руками). Он представляет собой металлическую конструкцию, приваренную к стволу винта. Оголовок имеет форму перевернутой буквы «П». Расстояние между ножками выбирается в соответствии с размерами сечения бруса. Заранее в них сверлятся отверстия под крепеж.

Концы брусьев, предназначенных для обвязки свайно – винтового фундамента, оформляются в виде пазов для соединения их «в лапу» или «вполдерева».

Второй способ проще первого, но его надежность – ниже.

Укладка бруса

На поверхности металла будет образовываться конденсат. Чтобы при обвязке винтовых свай брусом оградить древесину от контакта с влагой, поверхность оголовков закрывают рубероидом. Некоторые строители используют в качестве гидроизоляции битум и полиэтиленовую пленку.

Обвязку свай брусом начинают вести с угловых элементов. В этих местах соединяют первую пару смежных брусьев, контролируя прямой угол при помощи угломера. Аналогичным образом оформляются остальные углы.

Брусья для обвязки свайного фундамента скрепляются посредством гвоздей или саморезов. Последние, с точки зрения ремонтопригодности, предпочтительнее. Угловые стыки ростверка желательно усилить стальным уголком, который также прикручивается к дереву саморезами. Усилить можно и прямые стыки при помощи металлических скоб и планок.

Крепление бруса к винтовым сваям производится после его укладки по всему периметру фундамента. Для соединения ростверка с оголовками используют болты и шпильки.

На рисунке формула расчета, используемая для вычисления параметров обвязки брусом.

Рекомендации специалистов

При обвязке свайного фундамента брусом своими руками желательно придерживаться советов профессиональных мастеров:

  • до того, как сделать обвязку из бруса для винтового фундамента, убедитесь в том, что все винтовые сваи имеют одинаковую высоту (винтовой фундамент своими руками). Если она отличается ненамного, можно не подрезать стволы винтов, а сделать паз в брусе;
  • саморезы крепления бруса должны располагаться на его продольной оси. Смещение от нее недопустимо, так как это приведет к неравномерному распределению нагрузки и потере прочности, а то и целостности брусьев;
  • в фундаменте – столбчатом или на винтовых сваях — ростверк из бруса по ширине должен вдвое превышать толщину сваи или столба.
    Обязательно учитывайте это требование при выборе материалов;
  • в некоторых случаях можно выполнить обвязку свайного фундамента доской. Они устанавливаются на ребро и сколачиваются в шахматном порядке, образуя в конечном итоге составной брус.

Еще один полезный совет, который касается обвязки столбчатого фундамента брусом. У многих застройщиков возникают затруднения при креплении дерева к опоре. При возведении нового основания под дом можно заранее установить закладные детали, к которым впоследствии можно прикрутить деревянную раму.

Если же вы оперируете старыми опорами, вам остается только воспользоваться анкерными болтами.

Двойная обвязка

Двойная обвязка свайного фундамента обладает более высокой надежностью по сравнению с одинарной. Запилы при таком способе объединения опор не делаются, что весьма положительно сказывается на прочности конструкции.

Второй пояс обвязки выполняется брусом меньшего сечения, чем первый (150х100 против 200х200). Устанавливаются элементы второго ряда на ребро, при этом необходимо следить, чтобы стыки нижнего ряда были перекрыты.

Особенности обвязки каркасного дома

К обвязке каркасного дома на винтовых сваях предъявляются особые требования, так как она отвечает за устойчивость всей сборной конструкции (какой выбрать фундамент для каркасного дома).

В качестве исходного материала можно применить брус сечением 150х200 мм либо доски 50х200 мм, собранные в составной брус. При расстоянии между опорами, не превышающем 2,5 метров такая конструкция вполне может выдержать вес двухэтажного здания каркасного типа.

Нижняя обвязка каркасного дома на винтовых сваях одновременно играет роль промежуточного звена в креплении стен конструкции к фундаменту. Следовательно, и ответственность за равномерное распределение нагрузки лежит на ней. Поэтому особенно важно не допускать разновысотности винтов.

Если же такой казус случился, и брус повис в пустоте над одной из свай, положение можно исправить , забив в пустоту деревянную прокладку через слой гидроизоляции.

Но лучше такой проблемы не допускать изначально.

Видео об видах обвязки фундамента на винтовых сваях.
