Технология свайно или столбачто ленточного фундамента

Одним из популярных видов ленточных фундаментов при возведении дома из нетяжёлых стеновых стройматериалов является свайно-ленточный фундамент. Это уникальный компромисс между невысокой стоимостью, скоростью возведения и надёжностью основания строительной конструкции.

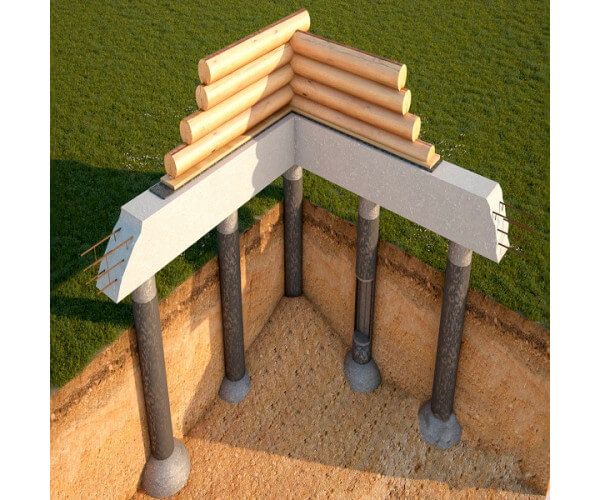

Такой вид фундамента представляет собой монолитную железобетонную мелкозаглубленную ленту, на которую опираются стены здания, равномерно её нагружая. Сцепление же с твёрдыми слоями грунта достигается через забитые сваи, проходящие ниже глубины промерзания.

Преимущества усиленной сваями ленты

Основные достоинства свайно-ленточного фундамента таковы:

1. Возможность возведения на участке с существенным уклоном
2. Подходит для слабых грунтов
3. Невысокая материалоёмкость конструкции
4. Умеренная технологичность — возможность выполнить все работы самостоятельно без применения тяжёлой спецтехники.

Недостатки немногочисленны, однако имеют место:

1. Обязательное выполнение проектных расчётов специалистами с учётом свойства грунта конкретной местности. Необходимо точно определить количество свай, их параметры, глубину и места их заложения
2. На таком фундаменте рекомендуется возводить стеновые конструкции из лёгких стройматериалов: пенобетон, полистиролбетон, ракушечник и им подобных. Особенно популярен в гражданском строительстве свайно-ленточный фундамент для дома из газобетона
3. Придётся забыть об устройстве подвального или цокольного помещения

Несмотря на перечисленные минусы, ленточный фундамент на сваях продолжает пользоваться высокой популярностью в нашей стране, поскольку в итоге застройщик получает надёжное основание для постройки за вполне приемлемую стоимость. Ещё один вид — столбчато-ленточный фундамент очень похож по параметрам, однако имеет ряд как конструкционных отличий, так и по назначению.

Виды свай и особенности их монтажа

Сваи для ленточного фундамента бывают металлическими винтовыми и буронабивными. Металлический образец представляет собой сортаментную трубу диаметром 57-133 мм с приваренными винтовыми лопастями. Для вечномёрзлых грунтов диаметр винта составляет300-400 мм, для пучинистых и обводнённых 500-850 мм. Перед монтажом такие сваи необходимо тщательно покрыть грунтовкой и краской, для обеспечения долговечности. Вкручивают их как при помощи спецтехники, так и самостоятельно, применив соответствующий рычаг. После достижения заданной глубины внутрь трубы заливают бетон.

Буронабивные сваи представляют собой более сложную конструкцию и выполняются прямо на стройплощадке. В месте установки согласно проекту при помощи бура устраивается скважина, на дно которой слоем в 30 см засыпается и трамбуется хорошо увлажнённый песок.

Дальнейшие действия выполняются в следующей последовательности:

1. Установка опалубки. В скважину погружается труба из стали, пластика, асбоцемента. Можно своими руками свернуть трубу из рубероида, попутно выполнив гидроизоляцию.
2. Армирование. Внутрь полученной трубы вставляется армокаркас, который можно связать из прутов диаметром 10-14 мм при помощи стальной проволоки.
3. Заливка. После того, как бетон уложен слоем в 30-40 см, трубу приподнимают на 20 см, чтобы раствор растёкся по основанию скважины и образовал «подошву». Далее выполняют выравнивание сваи по уровню. Продолжают заливку после затвердения «подошвы».

Устройство ленты — секреты и тонкости

Сваи — готовы, траншея — вырыта, можно приступать к выполнению основной конструкции.

На дно траншеи сыпется песок слоем 20 см, после чего проливается водой и трамбуется. Сверху укладывается подкладочный рубероид марки РКП, далее можно приступить к устройству опалубки.

Для гурманов — щиты из струганной шпунтованной доски, а в бюджетном варианте подойдёт необрезной еловый горбыль, щиты из которого будут обмотаны упаковочной стрейч-плёнкой. С тонкостями монтажа опалубки придётся ознакомиться отдельно.

Внутрь опалубки закладывается армопояс, который связывается из арматуры диаметром 10 мм при помощи стальной вязальной проволоки.

Бетон, желательно марки 400, лучше всего заливать «единым ковшом», то есть за один день.

Укладка раствора выполняется слоями примерно в 40 см по периметру с обязательным уплотнением методом штыкования или виброплитой. По достижении заданной высоты ленты верхнюю грань выравнивают правилом и «железят». Эта нехитрая, но «секретная» операция заключается в посыпании свежей бетонной поверхности свежим цементом желательно марки 500 слоем 1-2 мм.

Затем всю ленту укрывают от атмосферных осадков — сильный ливень или град могут нарушить геометрию конструкции. Бетоны на основе цемента схватываются в течение 28 дней, причём для правильного набора показателей твёрдости и прочности схватываться он должен в условиях повышенной влажности. Если погода стоит жаркая и засушливая — во избежание растрескивания ленточный фундамент на сваях необходимо смачивать, например из шланга. В сельской местности, в старину, изготавливали маты из камыша и поливали их водой.

для дома, своими руками, расчет

Сложные разновидности грунта, которые имеют такие минусы, которые характеризуются высокими рисками образования сверху пучений и повышенной степенью влажности.

Технология их формирования требует строительство фундамента с особой формой и конструкцией.

Если на такой почве возводится дом, то лучше будет использовать надежное, долговечное и жесткое основание, например ленточный фундамент со сваями.

Армирование свайно-ленточного фундамента

Самый подходящий вариант для дома из пеноблоков – это ростверк, какой устанавливается на винтовых сваях. Представленный ростверковый фундамент имеет только плюсы, он способен оказывать сопротивление как продольной, так и поперечной деформации. Такими качествами обладает свайно-ленточный фундамент своими руками.

Читайте также: какой фундамент лучше подходит для строительства дома из газобетона?

Устройство и виды фундамента

Свайно-ленточный фундамент, какой размещается на винтовых сваях, способен иметь ряд преимуществ.

Основные плюсы лучше выражены в:

• сопротивлении недостаточной устойчивости грунта;
• технология способна внедряться в почву вплоть до достижения винтовой сваей твердого горизонта;
• способности выдерживать большой вес возводимого дома из пеноблоков;
• приеме нагрузки дома из пеноблоков на широкие и жесткие ленты ростверка.

Свайно-ленточный фундамент своими руками, в большинстве своем лучше получает хвалебные и положительные отзывы.

Читайте также: как правильно рассчитать и установить винтовой фундамент своими руками?

Такой мелкозаглубленный фундамент ленточного типа, в своей структуре это монолитная плита цоколя дома из пеноблоков, который способен надежно опираться на песчаную подушку.

Представленный свайно-ленточный мелкозаглубленный ростверковый фундамент включает в себя ростверк на сваях балочного или монолитного типов.

Cтроительство зимнего свайно-ленточного фундамента

Мелкозаглубленный свайно ленточный ростверк располагается на начальном этапе монтажа, он лежит между сваями, которые выполняют функцию вертикальных опорных элементов дома из пеноблоков.

Читайте также: по какой технологии ведут армирование ростверков свайных фундаментов?

При дальнейшем проведении работы ростверк поднимается и размещается поверх свай. Расстояние между сваями и детальный расчет, какой поможет произвести специальный онлайн-калькулятор, для этого достаточно выбрать нужные строки для заполнения известными данными.

Шаг между железобетонными элементами также поможет лучше рассчитать калькулятор, причем расчет лучше производить в самом начале монтажных работ.

Такой ростверковый фундамент, какой покоится на винтовых сваях, сформирован из ленты. При этом все элементы конструкции закреплены неподвижно и имеют один общий армирующий каркас.

Строение из пеноблоков, возводимое на таком ростверке, может обладать значительным весом. Расчет такой конструкции, расположенной на винтовых сваях производится с ориентировкой на особенности технологии, благодаря которой формируется ростверк.

Читайте также: какой фундамент подойдет лучше для бани и дома из пеноблоков?

Зачастую шаг и прочие параметры рассчитываются с помощью такого сервиса, как онлайн-калькулятор, какой не только производит расчет, но и способен указать нужное количество заливаемого цемента. Отзывы, которые получает онлайн-калькулятор в массе своей положительные.

к оглавлению ↑

Классификация фундаментов

Классификация фундаментов свайно-ленточного типа подразумевает наличие трех основных видов конструкций, в рамках каждой из них формируется ростверк. Несмотря на то, что шаг между сваями может быть разный, все виды между собой достаточно схожи.

Виды свайно-ленточного фундамента

Они могут быть:

• основаниями на забивных несущих элементах;
• основаниях на микросваях;
• основаниях на бурнонабивной ленте.

Все представленные виды, в большинстве своем, имеют больше плюсы чем минусы. Те конструкции, которые размещаются в свайно-ленточных фундаментах дешевле монтируются на прочных опорах, которые забиваются в грунтовый слой на строительном участке.

Сверху крепится ростверк. Шаг выбирается произвольно, в зависимости от размеров конструкции. Сваи, применяемые в данном случае, имеют заостренный нижний конец.

Верхний конец снабжен специальным колпаком, который выполняет защитную функцию. Расчет такого фундамента забивного типа производится достаточно легко.

Ростверк таких конструкций может быть выполнен из дерева.

Опоры собираются из столбов, монолитная плита делается из бетона. Те основания, которые залегают на микросваях, имеют шаг, равный 2-2,5 метрам.

Читайте также: как построить столбчатый фундамент из труб?

Несмотря на относительно небольшую глубину залегания свай, такой ленточный ростверк вполне способен выдержать вес двухэтажного здания из пеноблоков или кирпича.

Расчет и армирование представленной конструкции производится с особой степенью тщательности. Это связанно с высокой степенью вероятности деформации грунта.

Те основания, которые крепятся на буронабивной ленте, имеют одну особенность. Опорные столбы, на которых лежит ростверк, дешевле обустраиваются в скважинах, которые высверливаются в траншее фундамента, а в них заливается монолитная плита.

Расчет такого фундамента производится с ориентировкой, что плита заливается прямо в опалубку, которая встроена в траншею. На дне траншеи производится бурение скважин, в которые и погружаются опорные столбы.

Читайте также: особенности возведения разных типов фундаментов для дома своими руками.

к оглавлению ↑

Расчет и предварительная подготовка

При создании фундамента одним из самых важных моментов является расчет его глубины и проведение общей разметки территории.

Сначала нужно узнать, насколько может промерзнуть грунт на выбранном участке. После того, как станет известен параметр глубины промерзания грунта, производится расчет глубины, на которую будут впоследствии погружена плита сваи.

Плита будет на 0,3-0,5 метров ниже, чем крайняя граница уровня промерзания почвы. После этого выбранный участок тщательно вычищают и производят выравнивание при помощи уровня. Далее производится детальная разметка при помощи арматуры, которая вбивается в землю.

Разметка проводится как по внешнему, так и по внутреннему периметру. Это приводит к тому, что становится известна ширина будущей ленты.

Вообще, параметр ширины ростверка, напрямую зависит от характеристик и разновидности используемого материала.

Если, к примеру, дом будет построен из дерева, а стены будут возведены с применением пеноблока, то ленты с шириной в 30 см вполне хватит для того, чтобы удерживать вес строения.

В случае если планируется строительство каменного или кирпичного дома, ширина ленты может быть равна 40-60 см. При этом глубина всей монолитной конструкции не должна быть меньше 45 см.

Свайно-ленточный фундамент заливка

Этот параметр напрямую зависит от того, сколько будет весить будущее строение. После первой разметки проводится вторая – она нужна для вкапываемых свай. В такой конструкции сваи располагаются с шагом, равным 1,3-1,5 метрам друг от друга.

к оглавлению ↑

Отзывы о технологии

Как уже упоминалось выше, отзывы о фундаментах свайно-ленточного типа в большинстве своем положительные.

Олег, 53 года, Омск:

Живу в частном доме и решил обзавестись небольшим флигелем. Стены делал деревнями, а потому фундамент был построен на микросваях. Потихонечку делали все работы с двумя сыновьями. Справились довольно-таки быстро. Минусы не наблюдаю. Флигелек теперь стоит как влитой!

Сергей, 47 лет, Вологда:

Купил себе участок в деревне, снес старую обветшавшую избушку и построил на том месте кирпичный дом. Фундамент делали местные умельцы на бурнонабивной ленте. Нареканий на конструкцию нет, вот уже несколько лет не наблюдаю ни малейшей трещины в цоколе.

Владимир, 38 лет, Шексна:

У меня есть небольшая бригада строителей, возводим дома начиная с фундамента. Практически всем клиентам делаем свайно-ленточные фундаменты. Еще ни разу никто о них плохо не отзывался. Минусы не наблюдаются.

к оглавлению ↑

Установка свай своими руками

Для того чтобы пробурить скважину для размещения будущей сваи, можно воспользоваться ручным или садовым буром. Есть альтернатива – покупка уже готовых свай, которые снабжены круглым сечением.

При создании скважины важно не забывать о том, что к существующей длине сваи плюсуются лишние 30 сантиметров.

Они предназначены для песчаной подушки, которая укладывается на дно скважины. Для этого нужно дно засыпать обычным речным песком, а затем, как следует, полить большим количеством воды, после чего утрамбовать.

После этого можно производить установку металлических или асбестоцементных труб и производить обшивку стен рубероидом.

Для каждой отдельно взятую скважину снабжают подошвой. Для того чтобы ее создать в трубу заливают бетонный раствор на 30-35 см, а затем производят поднятие трубы на 20-30 см.

к оглавлению ↑

Свайно ленточный фундамент своими руками (видео)

к оглавлению ↑

Изготовление опалубки и заливка бетоном

После того, как траншея вырыта, ее дно покрывается песком для создания так называемой песчаной подушки. Ее ширина не должна превышать 150 мм.

При этом слой песка должен быть ровно рассредоточен по всему периметру. Как и в случае со сваями, эта плита обильно заливается водой и подвергается плотной утрамбовке.

Для придания дополнительной прочности она покрывается слоем щебня. Опалубка изготовляется из любых подручных материалов.

Это могут быть широкие доски или положенные друг на друга листы ДСП. Далее, уже готовые конструкции приколачиваются к забитым в землю на расстоянии друг от друга кольям. Колья необходимо расположить на вешнем крае траншеи, вырытой для фундамента.

Чтобы при заливе бетонная масса не разрушила структуру опалубки нужно позаботиться об установке внешних креплений.

После завершения измеряется высота опалубки, а на дно вырытой траншеи производится укладка кирпича. После этого производится заливка бетоном свай всего сооружения.

Перед этим сваи плотно утрамбовываются и проверяются на наличие образовавшихся пустот. Для того чтобы залитые бетоном сваи случайным образом не соединились с лентой фундамента, не нужно дожидаться тех пор, когда бетон окончательно затвердеет.

Для этого изначально заливается образовавшаяся монолитная верхушка всего фундамента. Все это производится в максимально короткий временной промежуток для того, чтобы бетон лег ровно.

Ровность залитого фундамента проверятся с помощью уровня, положенного на его верхнюю сторону. После проведения заливки застывание бетона может длиться до двух недель.

Это зависит от погодных условий. Если погода жаркая, то рекомендуется производить поливку фундамента холодной водой, а при наступлении повышенной влажности накрывать пленкой из полиэтилена.

Создание свайно-ленточного и свайно-винтового фундамента своими руками

Устройство свайного фундамента

Перед тем как мы рассмотрим условия применения, достоинство и недостатки свайного фундамента, хотелось бы поговорить о том, что собой представляет данный тип фундамента и из чего он состоит.

Свайный фундамент своими руками

Свайный фундамент – в основном железобетонная конструкция, служащая для того что бы выдерживать вес постройки, которая возведена на нем, и для того, что бы передавать создаваемые нагрузки на почву.

Устройство свайного фундамента

Свайный фундамент состоит из свай и ростверков.

Сваи – элементы конструкции свайного фундамента, которые представляют собой длинные столбики, пронизывающие грунт до определенной отметки и передающие все нагрузки на почву. Сваи могут быть деревянные, металлические, бетонные и железобетонные. По форме сечения круглые, квадратные, пирамидальные. Так же существуют пустотелые и полнотелые сваи. По способу залегания в земле сваи делятся на подпорные и висячие. Сейчас немного рассмотрим каждый вид и тип свай.

Деревянные сваи являются наиболее дешевым и недолговечным вариантом. Изготавливаются в основном из лиственницы, ели, пихты и сосны. Используются крайне редко и то для легких построек. Что бы продлить срок службы деревянных свай используют различные антисептические средства, защищающие от поражения древесины грибком и другими заболеваниями.

Деревянные сваи

Металлические сваи часто используются в создании свайного фундамента своими руками. Преимущество металлических свай – быстрота монтажа фундамента, независимость от времени года строительства и средняя долговечность конструкции. Недостаток – высокая цена на материал и необходимость обработки антикоррозийными средствами.

Бетонные и железобетонные сваи так же являются популярным вариантом. Их преимущество в хорошем соотношении цена-качество. Могут изготавливаться как на заводе, так и на месте строительства (заливание вручную). Долговечность железобетонных свай превышает отметку в 1 век. Для создания данного вида свай своими руками рекомендуется использовать цемент марки М400.

Пустотелые сваи представляют собой трубы, которые сначала устанавливаются в почву, а потом уже по желанию заливаются бетонным раствором. Данный вид свай считается весьма хорошим, т.к. при создании легких конструкции сэкономится расход на материал, а при создании тяжелых конструкций облегчится установка свай в почву, т.к. раствор будет заливаться после полной установки.

Полнотелые сваи являются стандартным вариантом, на котором нет смысла останавливаться.

Подпорные сваи отличаются от висячих тем, что на самом конце, который первоначально входит в почву, у них находится «ножка» большего поперечного сечения, передающая всю нагрузку конструкции на почву. Данное приспособление позволяет выдерживать больший вес конструкции (до 9 т на столбик).

Висячие сваи представляют собой столбики постоянного поперечного сечения. Передача нагрузки от свай на почву происходит при помощи сил трения между грунтом и столбиком. Сваи как бы «зависают» в грунте на определенной глубине.

Длина свай может быть различная и зависит от вида конструкции (многоэтажное здание, хозблок, жилой дом, беседка, летняя кухня). В основном, минимальная длина свай составляет 3 метра, а максимальная, как утверждают некоторые источники, может достигать и до 20 метров (но я лично не встречал настолько длинные).

Шаг установки свай так же зависит от конструкции и от вида почвы, расстояние колеблется в пределах от 1,5 до 2,5 метров.

Диаметр свай так же различен и зависит от типа сооружения. В основном используют сваи от 20 см в диаметре.

По способу монтажа свай в почву выделяют:

Забивные сваи – установка свай в почву с участием спец техники, которая забивает столбики вибрационными силами либо вдавливанием.

Набивные сваи – сначала бурится скважина, в нее укладывается арматура и заливается бетон.

Буровые железобетонные сваи – готовые изделия, устанавливаемые подъемными кранами в заранее подготовленные ямы.

Винтовые сваи – наиболее простые в монтаже, представляют собой металлические столбики с резьбой (похожие на саморезы либо сверла), которые ввинчиваются в почву либо вручную, либо с помощью специальной техники.

Винтовые сваи

Что касается  свай, вроде бы все что можно рассказали. Следует еще отметить, что для создания своими руками рекомендуется использовать буровые железобетонные сваи либо винтовые. Так же обязательно делаем сваи с подпором на почву, для обеспечения достаточной устойчивости конструкции.

Теперь переходим ко второму элементу свайного фундамента – ростверкам. Ростверки представляют собой горизонтальную, бетонную либо металлическую конструкцию, которая связывает все сваи в одно целое и служит как приемник всех нагрузок для равномерного распределения на все сваи.

Классификация ростверков более скромная. Существуют монолитные, сборные и сборно-монолитные ростверки.

Монолитные ростверки изготавливаются сразу же на месте строительства свайного фундамента при помощи опалубки, арматурной перевязки и жидкого бетонного раствора.

Сборные и сборно-монолитные ростверки представляют собой заводские железобетонные блоки, которые устанавливаются на месте строительства. Их преимущество – сокращение времени на создание свайного фундамента своими руками. Недостаток – потребность в спец технике (подъемном кране), более высокие материальные затраты и меньшая прочность фундамента.

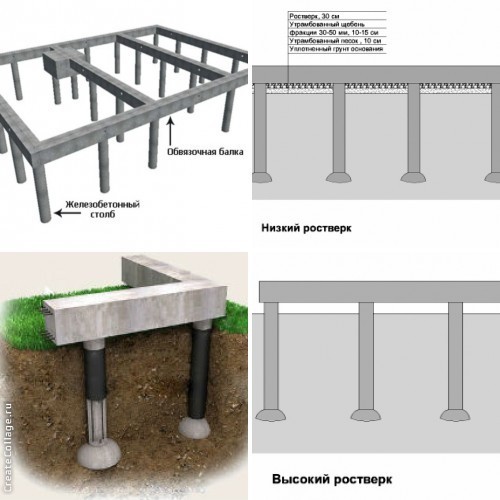

Так же ростверки могут быть высокими и низкими.

Высокие ростверки располагаются на незначительной высоте от земной поверхности и передают все создаваемые нагрузки исключительно на сваи.

Низкие ростверки более удачный вариант, т.к. они создаются на почве. Снимается небольшой слой грунта (до 30 см), создается дренажный слой, выставляется опалубка и заливается бетонный раствор. Таким образом, низкие ростверки передают часть нагрузок на грунт, снижая нагрузки на сваи и тем самым обеспечивая запас прочности всего фундамента. Низкие ростверки представляют собой свайно-ленточный фундамент, о создании которого мы поговорим чуть ниже.

 Где нужно использовать свайный фундамент?

Условия применения свайного фундамента следующие:

• Водонасыщенные почвы с высоким уровнем грунтовых вод
• Пучащие почвы
• Рыхлые болотные почвы
• «Плавающие» почвы
• Почвы слабой устойчивости

Другими словами можно сказать, что свайный фундамент подходит для почв со сложными горно-геологическими условиями.

Достоинство свайного фундамента заключается в следующем:

• Более низкий расход материалов, чем у остальных фундаментов
• Простота возведения фундамента
• Долговечность фундамента
• Подходит для наиболее сложных природных условий
• Возможность создания в любую погоду
• Применяется как для легких построек, так и для многоэтажных зданий

Недостатком свайного фундамента является обязательное привлечение подъемного крана и расчет свайного фундамента специалистами (об этом мы тоже поговорим).

Расчет свайного фундамента

Расчет свайного фундамента требует ОБЯЗАТЕЛЬНОЙ работы специалистов. Крайне не рекомендуется самостоятельно рассчитывать свайный фундамент, тем более, если в дальнейшем он будет предназначен для жилого дома.

Причина того, что не допускается расчет свайного фундамента своими руками, заключается в том, что неопытный человек упускает множество важных нюансов. Эти нюансы в дальнейшем негативно влияют на долговечность конструкции, материальные затраты на поддержание и ремонт фундамента, а так же на внешний вид фундамента.

Мы знаем, что «скупой платит дважды», поэтому настоятельно рекомендуем вам обратиться за помощью к специалистам, которые как никто другой, точно определят размеры, материал, способ установки и другие элементы создания свайного фундамента своими руками. Опытные архитекторы сначала изучат свойства почвы, глубину залегания водоносного пласта, тектонические нарушение и другие факторы, которые в дальнейшем будут влиять на фундамент.

Помимо этого, специалисты смогут начертить  точную схему необходимого вам фундамента, а так же подбить смету на все стройматериалы для его возведения.

Сразу следует отметить, что материальные затраты на создание фундамента составляют около 30% всех затрат на построение здания, поэтому оплата работы специалиста не сильно изменит общую стоимость постройки, за то существенно повлияет на ее долговечность!

Инструкция по созданию свайного фундамента своими руками

Наиболее популярными вариантами свайного фундамента для дачи являются винтовой, свайный с ростверком  и свайно-ленточный фундамент, поэтому далее мы предоставим инструкцию по их возведению своими руками.

Свайно-винтовой фундамент своими руками

Создание свайно-винтового фундамента своими руками является наиболее быстрым и приемлемым для дачных построек.  Если вы собираетесь строить гараж либо беседку, свайно-винтовой фундамент как раз подойдет, т.к. будет иметь следующие преимущества:

• Монтаж конструкции можно осуществить за один рабочий день
• Минимальное количество земельных работ
• Минимум материальных затрат
• Пригоден для любого вида почв

Видео-урок создания свайно-винтового фундамента

Для начала создаем чертеж схему свайно-винтового фундамента, где рассчитываем точное количество свай. Далее приобретаем готовые металлические винтовые сваи и если они имеют небольшую длину, вкручиваем их в землю при помощи штанги и нескольких помощников.

Рекомендуемые размеры постройки для создания свайно-винтового фундамента составляют 4*6 метров.

Заводом изготовителем, в основном выпускаются пустотелые винтовые сваи, поэтому если будущая постройка будет тяжелой, заливаем их бетонным раствором, легкая – ничего не делаем.

Как только все сваи будут ввинчены в землю, необходимо подрезать их по уровню (можно использовать водяной уровень) и соединить между собой металлическим швеллером с помощью сварки.

На швеллер рекомендуется установить сборный ростверк и далее переходить к возведению стен.  На этом краткая инструкция по созданию свайно-винтового фундамента своими руками считается законченной, как вы видите, ничего сложного нет. Далее переходим к более сложному фундаменту – свайному с ростверками.

Свайно-винтовой фундамент своими руками

Свайный ленточный фундамент своими руками

Данный вид фундамента является более надежным и устойчивым. Ничего сложного в его возведении нет, и сейчас вы в это убедитесь.

Видео пример создания свайно-ленточного фундамента

Для начала рассчитываем размеры фундамента и подготавливаем местность.

Далее при помощи бура вырываем необходимое количество ям определённой глубины и делаем траншею для ленточного фундамента, после чего приступаем к созданию свай.

Рекомендуется создать небольшую подушку из щебня и песка (дренажный слой), которую тщательно утрамбовываем. Далее создаем гидроизоляцию свай, используя листы рубероида. Из них делаем формочки, в которые будут заливаться сваи, связываем эти формочки леской и устанавливаем в ямы. В формочки необходимо установить арматурную перевязку из нескольких прутьев, диаметром 12 мм. Арматуру перевязываем проволокой и делаем такой длины, что бы она выступала из ямы на 15-20 см (для дальнейшей перевязки с ростверками).

Формочка из рубероида для свай

Когда арматурная перевязка будет создана, начинаем заливать бетонный раствор, после чего ждем 5-7 дней до его полного застывания.

После того как сваи будут созданы,переходим к созданию ростверки. Первым делом сколачиваем деревянную опалубку, что бы ширина будущего фундамент была не менее 40 см (а то и 50). Далее в опалубку укладываем прутья арматуры, связывая их проволокой с арматурой, торчащей из свай.  Когда железный каркас будет создан, приступаем к созданию ленточного фундамента: заливаем бетонный раствор, даем ее схватиться, и сбиваем опалубку.

Опалубка для свайно-ленточного фундамента

Детально прочитать о создании ленточного фундамента можно в соответствующей статье, где более подробно описан процесс.

Устройство свайно-ленточного фундамента

Следует отметить, что процесс создания свайного фундамента с ростверками схожий, отличие в том, что ростверки будут находиться на высоте 30-50 см от земли, не передавая ей нагрузки. Такой вариант не всегда устраивает дачников, т.к. слишком сильно бросается в глаза щель между землей и постройкой, хотя ее можно красиво закрыть пластиком.

Как вы видите, построение свайно-ленточного фундамента так же не представляет ничего сложного. Создание данного фундамента позволяет сэкономить на стройматериалах (готовые сваи стоят дороже), а так же не требует привлечение спец техники, поэтому идеально подходит для дачных участков.

Свайный фундамент — Fundamentdomov

Востребован свайный фундамент на сложных рельефах, слабых основаниях или для снижения бюджета строительства. На сваи могут опираться многоэтажные здания, поэтому недостаточное распространение технологии свайных ростверков обусловлено исключительно низкой компетенцией проектных организаций. Например, в 80% фирм откажутся строить кирпичный коттедж на винтовых или буронабивных сваях, хотя опыт эксплуатации существует во всех регионах РФ. Разновидности свай Свайный… Читать далее »

Раздел: Свайный фундамент

Технология установки Под фундаментом подразумевается главная часть любого строения. Без правильного установленного основания, фундамент может не выдержать и тогда вся конструкция развалится. Именно поэтому установке фундамента уделяют особое внимание. Со временем люди осознали, какое большое значение имеет построение фундамента, ведь если тщательней подойти к работе можно обеспечить вашей конструкции долгий срок эксплуатации. Если вы все… Читать далее »

Раздел: Свайный фундамент

Комбинированный свайно ленточный фундамент используется для усиления несущей способности. Применяется исключительно на грунтах с низким расчетным сопротивлением сборным нагрузкам от здания. Он крайне сложен в расчетах, которые не доступны индивидуальному застройщику. Особенности комбинированного фундамента Для конкретного проекта на выбор фундамента влияет геология, рельеф участка. При перепаде высот от 1 м между соседними стенами коттеджа ленточные… Читать далее »

Раздел: Свайный фундамент

Сваи дают возможность построить дом почти в любых условиях: на затопленных, подвижных грунтах, на склонах, а также на обычных грунтах, когда необходимо возвести здания с наименьшими затратами. Существует несколько разновидностей свайного фундамента, позволяющих строить на них как тяжелые, так и легкие дома. Описание Свайный фундамент представляет собой систему опор вбитых, ввинченных в землю или созданных… Читать далее »

Раздел: Свайный фундамент

На неустойчивых грунтах требуется передать массу здания на прочные глубокозалегающие слои почвы. Тогда применяют сваи, соединенные вверху монолитным ростверком – это свайный монолитный фундамент. Описание Для слабой почвы используют погруженные в землю сваи. Важную роль играет объединение их верхних частей в цельную жесткую систему – ростверк. В отличие от простого ленточного фундамента, он опирается не… Читать далее »

Раздел: Свайный фундамент

Свайные фундаменты получили широкое распространение благодаря нетребовательности к грунту и сравнительной простоте возведения. Вместе с тем, без дополнительного усиления сваи могут оказаться слишком чувствительными к смещающим нагрузкам. Поэтому существует практика создания дополнительной обвязки таких фундаментов. Разновидности обвязки. В строительной практике чаще всего применяют обвязку четырех видов: брусовую; из металлического швеллера; из двутавровой балки; монолитную из… Читать далее »

Раздел: Свайный фундамент

Установка фундамента — это один из важнейших этапов строительства дома, ведь именно от него зависит, насколько надежной будет постройка, ведь многие проблемы (трещины в стенах, перекос здания и т.д.) со временем появляются именно по причине того, что фундамент был возведен неправильно. Хотя основную часть успеха в этом деле играет качество материалов и аккуратность исполнения, важно… Читать далее »

Раздел: Свайный фундамент

Выбрать подходящий тип фундаментов — дело непростое, но от этого зависит надежность постройки. Если основа здания построена с нарушениями технологии или же сама разновидность фундамента не подходит для конкретной ситуации, то это может обернуться в дальнейшем потрескавшимися стенами и прочими неприятностями. Потому перед тем, как начинать строительство, следует тщательно разузнать обо всех тонкостях. В этой… Читать далее »

Раздел: Свайный фундамент

Фундамент – одна из важнейших частей дома, и потому важно правильно возвести его. Именно от фундамента во многом зависит, насколько долговечной будет постройка. На сегодняшний день существует несколько разновидностей фундамента, и важно правильно подобрать тот тип, который подходит для конкретной ситуации. В этой статье речь пойдет о том, как проходит строительство свайных фундаментов. Какие фундаменты… Читать далее »

Раздел: Свайный фундамент

Применение свайно-ростверкового фундамента во многих случаях является самым оптимальным решением, поскольку при правильном подходе такой фундамент отличается высокими показателями по стойкости к морозу и сейсмологической активности. Свойства свайно-ростверковых фундаментов делаю их одними из наиболее-подходящих для использования на пучинистых типах грунта и в условиях вечной мерзлоты. Какими особенностями обладает свайно-ростверковый фундамент При возведении дома на грунтах… Читать далее »

Раздел: Свайный фундамент

Фундаменты: основные виды

Основной, базисом любого долговечного сооружения является фундамент. Закладка фундамента – это неотъемлемый этап любого строительного процесса. Качество выполнения работ на данном этапе, как и качественные характеристики используемых для фундамента  материалов, во многом повлияют на конечный результат строительства.

Мы готовы предложить вам следующие виды фундаментов, каждый из которых имеет свои преимущества:

• ленточный фундамент;
• плитный;
• свайный;
• столбчатый.

Выбор фундамента определяется совокупностью факторов, среди которых, вес будущего строения и его характеристики, тип материалов для стен, кровли, используемая технология строительства сооружения, характеристики грунта на территории строительства, высота залегания грунтовых вод, особенности рельефа участка и т. п.

Свайный фундамент

Этот тип фундамента передает нагрузку сооружения на грунт посредством свай, которые могут быть заглублены полностью или частично. Свайный фундамент имеет неоспоримое преимущество, заключающееся в отсутствии необходимости сложных земляных работ (рытье траншей или котлована). Сваи при помощи специальной техники заглубляются на нужную высоту. При этом не нарушается плотность грунта, благодаря чему сваи не нуждаются в фиксации, а грунт в дополнительной утрамбовке. В качестве свай могут использоваться: заводские винтовые сваи, стальные или железобетонные столбы, деревянные или бетонные столбочки.

Сваи, для придания прочности фундаменту, сверху укрепляются при помощи ростверка, который равномерно распределяет нагрузку сооружения по всем сваям. Свайный фундамент является наиболее оптимальным вариантом при строительстве на рыхлых грунтах, на заболоченных территориях, а также на берегах различных водоемов. Кстати, в Венеции все сооружения стоят именно на фундаментах свайного типа. И это единственный город в мире, где прочие типы фундаментов вообще не востребованы.

Столбчатый фундамент

Этот тип фундаментной системы представляет собой комплекс из столбов, установленных в местах с повышенной нагрузкой и углах сооружения. Расстояние между столбами в таком фундаменте не должно превышать двух метров для равномерного распределения нагрузки. Между столбами свободное пространство заполняют щебнем или песком крупной фракции. При возведении такого фундамента используют бетон, каменную или кирпичную кладку.

Столбчатые фундаменты отличаются экономичностью и высокой скоростью возведения. Для каркасных домов такие фундаменты считаются по праву самым оптимальным вариантом основания. При этом не требуется проведения работ по дополнительной гидроизоляции. Фундаменты столбчатого типа нельзя использовать под тяжелые сооружения и на пучинистых, нестабильных грунтах.

Ленточный фундамент

Данный вариант является самым популярным, востребованным и универсальным типом фундамента, используемым в домостроительстве. Для закладки ленточного фундамента не нужно рыть котлован, все работы проводятся траншейно. Траншеи чаще всего имеют глубину, характерную для промерзания грунта в данной зоне, немного превышая ее. Ширина траншеи несколько превышает ширину будущих стен сооружения.

Ленточный фундамент имеет высокую прочность и поэтому универсален. Его можно возводить как под каркасные дома, так и под тяжелые бетонные сооружения. Такой базис обладает высокой стойкостью к нагрузке, поэтому его используют под дома самых разных форм и этажности.

Ленточные фундаменты бывают двух типов: монолитные и сборные. Монолитные заливаются сплошным слоем бетона, а сборные собираются из отдельных готовых железобетонных блоков.

Плитный фундамент

Фундамент плитного типа – это самый универсальный вариант основания. Такой базис может быть обустроен под строения из любого материала и по любой технологии. Также его можно использовать на любом виде грунта, в том числе на берегах водоемов и сложных нестабильных грунтах. Монолитная плита прекрасно гасит смещение грунта, которые не представляют для сооружения и фундамента никакой опасности.

Плитный фундамент легко выдерживает не только легкие деревянные строения, но и бетонные дома. Такой фундамент практически не восприимчив к влажности и температурным перепадам. Что касается стоимости такого типа фундамент, то этот вариант отнюдь не дешевый, ведь требуется проведение серьезных, трудоемких земляных работ. Но нередко монолитная плита выступает не только базисом для сооружения, но и основанием для пола, что позволяет и сэкономить на этой статье.

Свайно-ленточный фундамент своими руками: пошаговая инструкция

Одной из разновидностей монолитных оснований для построек является свайно-ленточный фундамент. Он применяется при строительстве сооружений на почвах со слабыми несущими показателями и соединяет в себе плюсы и минусы двух видов: мелкозаглубленного ленточного фундамента и свайного.

Итоговая конструкция получается прочной, надежной и способной выдержать механические нагрузки от возведенного на ней сооружения. Построить его можно и самостоятельно, соблюдая технологию работ и используя простейшее оборудование, что значительно снизит денежные затраты.

Свайно-ленточный фундамент: конструкция, сфера применения

Ленту на сваях кладут мелкозаглубленную
Ленточный фундамент на сваях – это конструкция, состоящая из мелкозаглублённого монолитного основания, опирающегося на вбитые в землю сваи. Их заглубляют ниже, чем на глубину промерзания почв по данной местности. Часто опорой им служат твердые породы. Перепады высот рельефа, рыхлые почвы – не являются преградой строительству.

Верх такого основания – ростверковый фундамент, передающий большую часть нагрузки, создаваемой сооружением, на сваи, а меньшую ее долю – на грунт. На него опираются наружные стены, перегородки. Он отличается от обычного ленточного по высоте, глубине залегания. Фундаментная лента создается способом залива бетоном.

Арматурой выполняется дополнительное усиление свай и монолитного блока.

Буронабивные сваи заливают раствором
По виду взаимодействия с грунтом установленные опоры подразделяются на сваи-стойки и висячие. Первые упираются в нижележащие твердые породы. Вторые удерживает сила трения, возникающая между их корпусом и почвой.

Для устройства фундамента применяются сваи таких разновидностей:

• буронабивные, формирование которых происходит непосредственно во время проведения строительных работ путем заливания пробуренных скважин бетонным раствором;
• забивные – представляют собой готовые заостренные стержни, для использования которых требуется применение спецтехники;
• винтовые – металлические трубы с литым либо приваренным наконечником.

Буронабивные сваи подойдут для загородных коттеджей
Буронабивные опоры характеризуются наибольшей прочностью, потому что образуют единую конструкцию с ростверком.

Такое комбинированное основание служит для возведения следующих построек:

• коттеджей;
• малоэтажных домиков;
• зданий, имеющих полуподвальные комнаты.

На свайном фундаменте с ростверком строительство выполняется нетяжелыми материалами:

• деревом;
• пеноблоком;
• газобетоном;
• керамическими блоками;
• разнообразными каркасными панелями.

Винтовые сваи можно закрутить своим руками
Можно создать винтовой фундамент своими руками и из буронабивных свай.

Процесс можно осуществить, используя лишь ручные инструменты.

Это объясняет популярность этих видов опор в индивидуальном строительстве.

Данное комбинированное основание строится быстрее простого ленточного, меньше его по затратам приблизительно на 30%. При этом не требуется выкапывать глубокие траншеи и применять сложную технику, но перед началом строительства в любом случае требуется производить расчеты.

Гидроизоляция фундамента

Принципиальная схема устройства фундамента.
Как уже отмечалось, сами сваи в процессе производства уже получают необходимый уровень гидроизоляции. Для этого используется асбестовая труба или слои соединенного между собой рубероида. А вот ленту нужно гидроизолировать в любом случае, т.к. под воздействием грунтовых вод и мороза, со временем бетон трескается, теряет свою прочность. Тут отлично подходит рубероид, а также другие полимерные материалы. Гидроизоляцию следует выполнять по внешней поверхности основания, глубина залегания ленты тут роли не играет.

Независимо от того, мелкозаглубленный или глубокозаглубленный фундамент, гидроизоляцию наносить нужно в любом случае

Достоинства и недостатки комбинированного основания

Комбинированные основания соединяют в себе достоинства и недостатки обоих типов
Достоинства ленточно-свайного фундамента, как и его недостатки, определяются тем, что данный вид соединяет в себе особенности монолитных оснований ленточного и свайного типов.

Основным индикатором для использования является то, что после дождей влага остается на поверхности, либо в верхней части грунта.

Таблица – Положительные и отрицательные свойства комбинированного фундамента ленточно-свайного типа

№	Достоинства	Недостатки
1	цена ниже стоимости полностью ленточного монолитного основания	требуется проводить предварительные точные расчеты
2	более быстрый монтаж по сравнению с ним	ограничены нагрузки на основание величиной несущей способности опор и железобетонной ленты
3	возможность все работы выполнить без применения специальной техники своими руками	не предусматривается обустройство полноценного помещения подвального типа
4	доступность используемых стройматериалов	—

Фундамент имеет широкий спектр преимуществ на пучинистых, неустойчивых, рыхлых почвах, перекрывающий все недостатки. Хорошо подходит для возведения газобетонных облегченных построек.

Предварительный расчет и необходимые материалы

Строительство свайно-ленточного типа фундамента рекомендуется начинать с проведения предварительных расчетов. Зачем их делать? А затем, чтобы избежать проблем после возведения постройки.

По ходу их выполнения требуется определить необходимое число свай, их диаметр, глубину заложения и ширину монолитной ленты основания, способствующую равномерному распределению нагрузки.

Проведение вычислений предпочтительно доверить специалистам, имеющим соответствующий опыт работ. От правильности расчетов напрямую зависит срок эксплуатации возводимого сооружения.

В подсчетах учитываются:

• нагрузка на сооружение, создаваемая ветром;
• этажность, габариты будущего здания;
• характеристики применяемых в строительстве материалов;
• геологические характеристики почвы. Подробнее о возведеннии данного фундамента, смотрите в этом видео:

Перед тем, как сделать ленточный фундамент для дома из газобетона или другого легкого материала, требуется запастись инструментом и материалами, указанными в таблице.

№	Материалы	Инструменты
1	песок либо гравий	лопаты: штыковая, совковая
2	полиэтиленовая пленка или рубероид	набор земляных буров
3	антисептические, грунтовочные, гидроизолирующие составы	бетономешалка или емкость для ручного перемешивания раствора
4	трубы из металла или асбестоцемента	болгарка
5	арматура	перфоратор

Все требуемые расчеты можно выполнить и самостоятельно, используя приблизительные методики. Они приводятся в специальной литературе.

Как проводится расчет ленточного основания для дома

На начальном этапе строительства следует рассчитать размеры элементов конструкции: диаметр опорных свай, оптимальную глубину их погружения, ширину ростверка и т. п. А также необходимо определить количество свай, на которых будет возведена ленточная конструкция, чтобы обеспечить равномерность распределения массы.

Чтобы быть абсолютно уверенным в точности расчетов, лучше обратиться к специалистам в данной области. Ошибка может впоследствии дорого обойтись. Однако, если вы уверены в своих силах, используйте специальный калькулятор, выдающий результаты на основе введенных исходных данных: габариты и масса дома, характеристики грунта и др.

И также для качественного расчета фундамента потребуются следующие данные:

1. Уровень ветровой нагрузки на сооружение;
2. Этажность здания и его габариты;
3. Геологические характеристики грунта;
4. Характеристики строительных материалов, из которых планируется построить здание.

Ключевой характеристикой грунта, без которой нельзя провести расчет нового свайно-ленточного фундамента, является глубина его промерзания в зимний сезон. Эти сведения потребуются для расчета глубины монтажа свай, нижняя часть которых должна находиться на 30-50 сантиметров глубже границы промерзания.

Следующий важный параметр – устройство и размеры ростверка, зависящие от строительного материала, из которого возводится дом. Деревянные конструкции и стены из пеноблоков могут поддерживаться ростверком шириной в 30 сантиметром, поскольку масса здания не будет слишком большой. Каменные и кирпичные дома следует возводить на более массивном основании, ширина которого может достигать 60 сантиметров.

Глубина залегания фундамента не должна быть меньше 40 сантиметров. Данный показатель необходимо указать в расчетном калькуляторе, его величина варьируется в зависимости от характеристик грунта.

Рассчитав размеры ленточного основания можно переходить к непосредственной разметке на строительной площадке. О том, как провести разметку на местности можно узнать из многочисленных учебных видео, опубликованных в интернете. С помощью разметки проводится расчет количества свай, а также обозначаются места их установки.

Инструкция по самостоятельному возведению фундамента

Для выполнения ленточной части фундамента необходимо смонтировать опалубку
Чтобы сделать свайно-ленточный фундамент своими руками, потребуется пошаговая инструкция. Все работы выполняются в указанном в ней порядке последовательно друг за другом.

Применяемая для создания из буронабивных свай фундамента технология состоит из таких этапов:

• выполнение предварительных расчетов;
• подготовка участка под застройку: уборка мусора, снятие травянистого слоя и выравнивание (по возможности)
• проведение разметки под стены и перегородки;
• выкапывание под фундаментную ленту траншеи по линиям отметки, глубиной не более 0,5 м и создание на ее дне песчаного либо гравийного слоя;
• бурение скважин под сваи делается на глубину, большую отметки промерзания (на 0,5 м) с шагом 1-2 м, а диаметром на 15 см большим свайного;
• в них засыпается песчаная подушка (15-20 см), после чего она утрамбовывается;
• устанавливаются трубы (металлические или асбестоцементные), заливается бетон;
• пока он не схватился – опоры выравнивают по уровню;
• после застывания устанавливают каркас из арматуры, доходящий по высоте до верха бетонного фундамента;
• с помощью саморезов и гвоздей собирают герметичную деревянную опалубку;
• вся конструкция заливается бетоном, утрамбовывается, верх фундамента выравнивается;
• определенное время ожидают застывания бетонного раствора;
• после чего грунтуют поверхность, делают гидроизоляцию, утепление основания. Подробнее о расчетах смотрите в этом видео:

Арматура для свай вяжется отдельно
Армирование выполняется металлическими прутками 8-16 мм в поперечнике, укладываемыми сеткой по 3-м направлениям. Точки пересечения увязываются вязальной проволокой.

Выступающие элементы опалубки должны быть обращены наружу.

Углы ее скрепляются при помощи брусков. Вся конструкция укрепляется подкосами и стяжкой.

Раствор замешивается в пропорции: 1 доля цемента (500 марки) на 5 частей песка с добавлением пластификатора.

Сооружение от воздействия осадков накрывают полиэтиленовой пленкой. Время высыхания бетона зависит от климатических условий местности и варьируется в широком диапазоне. Если температура воздуха высокая, следует избегать пересыхания бетона путем периодического увлажнения его водой.

Свайный фундамент для дома из газобетона (дерева, каркасных конструкций) можно создать самостоятельно, следуя изложенной технологии, что сэкономит деньги и поспособствует приобретению нового опыта.

Расчет количества винтовых свай с помощью калькулятора

1. Укажите длину сторон вашего строения, выбрав по форме от 3-х до 15-ти метров.
2. Укажите тип строения – дом, гараж, бытовое сооружение и пр.
3. Укажите «этажность», если появляются соответствующие графы. Заполняя графы, обратите внимание на то, что дом с мансардой будет считаться полутора этажным строением.
4. Выбирайте материал вашего строения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Кликнете «Рассчитать».

Через несколько секунд появится результат подсчета необходимого количества свай для вашего объекта.

Рассмотрим пример

Имеется торфяной участок с глубиной торфа 3 метра. Вы решили построить деревянный дом (брус 150х150), площадью 10 на 10 метров. Дом планируется оригинальной формой с девятью углами и мансардой. На высоте 50 см над землей будет расположен пол. Чтобы зимой вам было тепло, было решение установить в доме камин.

После того, как были внесены все данные, калькулятор подсчета количества винтовых свай выдал нам результат – 32 сваи, диаметром 108 мм и длиной в 4,5 метра.

Конечно, данный расчет является предварительным. Он служит ориентиром при планировании бюджета и дальнейшего заказа. Для более точного результата необходим выезд специалиста на объект для детального осмотра участка под планируемую застройку, где будут учтены все факторы.

Рабочие нюансы

Вместо песчаной подушки можно использовать мелкий гравий
Возводя свайный фундамент своими руками по пошаговой инструкции, приведенной выше, следует учитывать определенные нюансы. Их соблюдение помогает избегать мелких, а иногда и крупных проблем. Они повышают качество конечного сооружения. Вот основные рекомендации:

• вместо песка в качестве подушки можно использовать мелкий гравий;
• опалубка снаружи смазывается битумом, на который наклеивается рубероид;
• сама железобетонная лента делается шириной от 30 до 40 см, высотой – до 0,7 м в зависимости от расчетной нагрузки;
• для соединения прутьев каркаса лучше использовать сварку;
• когда опалубка установлена от земли, тогда целесообразно создать слой подсыпки из песка, убираемый через 10 дней;
• в жару бетонное основание увлажняют первую неделю.

Несоблюдение технологии может привести к ряду негативных последствий. Они способствуют значительному сокращению срока службы здания и даже к внезапному растрескиванию его стен.

Свайно-ленточный (ростверковый) фундамент для дома – это вариант, применяемый на пучинистых грунтах, неустойчивых к воздействию нагрузок со стороны построек. Подробнее о нюансах возведения ленты на сваях смотрите в этом видео:

Правильное проведение строительных работ – гарантия того, что основа получится устойчивой и прослужит долгое время. Хорошо подходит такой фундамент под дом из газобетона и других легких материалов. Возможность возведения основания своими руками и отсутствие требований к рельефу рабочей площадки делают данный вид основания незаменимым в ряде случаев.

Сбор нагрузок свайного фундамента

Для определения нагрузки рассчитывают вес строительных материалов
При расчете свайно-винтового фундамента требуется найти сумму воздействующих на него нагрузок в единицах массы (для крупных зданий это тонны). Их можно разделить на константные и временные. В последнюю категорию входят:

• Длительные – стационарное оборудование с его наполнением, временные ограждения.
• Кратковременные – факторы климата (снег и т.д.), передвижное оборудование, транспорт, воздействия живых существ.
• Специфические – действие пожаров, взрывов, повреждений фундамента (влияющие на внутреннее строение грунта), сейсмического фактора. Их значение может быть отрицательным.

Подсчет общей нагрузки на фундамент реализуется посредством простого суммирования значений нагрузок по всем приведенным категориям. Чтобы узнать сумму константных воздействий, нужно определить удельный вес затрачиваемых на строительные работы материалов. Требуемую информацию может предоставить их поставщик. Зная материал, его толщину и тип конструкции, можно воспользоваться табличным значением параметра. Наибольший удельный вес на каждый квадратный метр имеет железобетон. Это относится к стеновым конструкциям и к перекрытиям. Обязательно учитывается вес кровли.

Когда расчет свай и фундамента производится собственноручно, нужно брать во внимание, что показатель нагрузки определяется как нормативный параметр, перемноженный на коэффициент надежности γf. Последнее значение зависит от материала конструкции и его плотности и обычно находится в границах 1,05-1,3.

К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2. Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки.

Примерная нагрузка на квадратный метр составляет 150 кг

Поскольку на стадии проектирования нельзя точно узнать общую массу мебели, техники и живых существ, воздействующих на перекрытия, для расчетов используют принятый в нормативах показатель равномерно распределенной нагрузки на квадратный метр (Pt). В жилищах его значение считают равным 150 кг/м². Формула расчета имеет такой вид: S*Pt*n, где n – число использованных перекрытий.

Также при строительстве учитывается снеговая нагрузка на здание, свойственная данному региону. В центральной части ЕТР расчетный показатель считают равным 180 кгс/м². В ряде мест это число значительно выше – в некоторых сибирских регионах оно может достигать 400 кгс/м². Узнать искомое значение можно по карте снеговых районов. Формула для нагрузки состоит из трех множителей: площади крыши, расчетного показателя и коэффициента наклона. Последний параметр для самых типичных покрытий с наклоном в 30-45 градусов считают равным 0,7.

Ветровой нагрузочный показатель часто выражается отрицательным числом (что означает снижение общей массы). Из-за этого при постройке массивных сооружений им часто пренебрегают. Для небольших парусных конструкций, напротив, он очень важен, так как при их возведении нужно представлять влияние на сваи выдергивающих и иных действий. Определяют ветровое давление по формуле: W=0,7* k(z)*c*g, где k(z) – коэффициент для высоты z (находится по таблице для типов местности), с – аэродинамический показатель (зависит от наклона крыши и от того, куда чаще дует ветер – во фронтон или в скат), g – коэффициент надежности, равный 1,4. Чтобы рассчитать общую нагрузку на кровлю, получившееся число W умножают на площадь крыши.

Свайно-ленточный фундамент под ключ: строительство, устройство, цена

Свайно-ленточный фундамент является самым оптимальным видом фундаментов, способным выдерживать большие нагрузки. Технология строительства свайно-ленточного фундамента, в большинстве случаев, применяется для строительства кирпичных домов, либо домов из тяжелых строительных материалов.

Свайно-ленточный фундамент представляет собой малозаглубленный железобетонный ленточный фундамент, усиленный сваями следующих видов: винтовые, буронабивные, столбчатые и забивные. Необходимое количество свай рассчитывается исходя из свойств грунта и общего веса строения. Оптимальные виды свай для усиления ленточного фундамента, применяемые в загородном домостроении, являются — винтовые и буронабивные.

Благодаря опыту строительства фундаментов во всех районах Тюмени, в большинстве случаев мы можем без геологических изысканий определить необходимый вид сваи и рассчитать требуемую длину.

Преимущества свайно-ленточного фундамента

• Экономия материальных и трудовых затрат, без потери качества
• Высокая скорость производства работ
• Возможность применять на любых свойствах грунта
• Способность выдерживать большие нагрузки
• Равномерная усадка здания
• Срок службы рассчитан на 80-90 лет.

Особенности устройства свайно-ленточного фундамента

Грунты Тюменской области обладают высокой степенью пучинистости. Нормативная глубина промерзания составляет более 1.8 метров. По требованиям СП и СНиП основа фундамента должна проходить глубину промерзания. Таким образом, идея комбинирования свай, с малозаглубленным ленточным фундаментом основывается на том, чтобы с минимальными затратами пройти глубину промерзания и дойти до несущего слоя грунта. В среднем, свайно-ленточный фундамент на 50% экономичнее глубоко-заглубленного ленточного фундамента.

Этапы и состав фундамента

1. Согласование планировки фундамента, привязка к местности, разработка чертежей и расчетов (разработка чертежей входит в стоимость фундамента).
2. Согласование стоимости строительства фундамента и заключение договора с фиксированной стоимостью цены.
3. Земляные работы, устройство свайного поля, подсыпка с виброуплотнением песчано-щебеночного основания. В некоторых случаях производится бетонное основание под фундамент.
4. Закрепление арматурного каркаса, привязка к сваям, установка опалубки и выставление высотных отметок фундамента в соответствии с чертежами.
5. Осуществление приемки бетонной смеси с разгонкой по всему периметру фундамента. После полного затвердевания бетона, производится демонтаж опалубки, и нанесение гидроизоляции.
6. Вывоз мусора, излишки строительных материалов и подписание актов приема сдачи выполненных работ.

По завершению каждого этапа работ, подписывается промежуточный акт на выполненные работы.

Мы гарантируем качество выполненных работ с оформлением гарантийного паспорта.

Свайный ростверк – Руководство по строительству

Свайный ростверк представляет собой комбинацию свайного фундамента и ростверка. Согласно инженерно-геологическим изысканиям и планировке конструкции делается разрез на бывшие в употреблении свайные плоты.

Статьи по свайным фундаментам и ростверкам можно изучить, чтобы узнать больше о конструкции этих типов фундаментов .

Что такое свайный плот?

Свайный ростверк представляет собой фундамент, состоящий из свай и ростверка. Сначала строятся сваи, а затем укладывается плот, объединяющий все сваи.

Взаимодействие сваи, грунта и ростверка является ключевым фактором, учитываемым при проектировании свайно-ростверкового фундамента. Эффективное использование взаимодействия приводит к экономичному дизайну.

Иначе, как обсуждалось в последней части этой статьи, не могло быть экономичного строительства.

Поэтому в конструкцию включены следующие взаимодействия.

• Объединение ворсного взаимодействия
• Свалочное взаимодействие
• Взаимодействие плоту
• Взаимодействие с ворсом

Факторы, влияющие на поведение залитого плота, основания

Следующие факторы известны как важные для рассмотрения при проектировании свайно-ростверкового фундамента.

• Количество сваев, которые будут использоваться
• Диаметр свай
• Длина сваи
• Коэффициент сваи
• Расположение сваи
• Местонахождение сваи
• жесткость грузов
• жесткость плотного плота
• RAFT Размеры
• жесткость грунта
• Распределение нагрузки на свайный плот

Почему свайный плот?

Как правило, мы строим свайный или ростверковый фундамент отдельно для передачи нагрузки от надстройки на землю.

Однако в свайных плотах и ​​сваи, и плот действуют вместе как единое целое, чтобы нести нагрузку.

Давайте разберемся, в чем преимущества свай в свайно-ростверковом фундаменте.

• Добавление сваи уменьшает осадку и дифференциальную осадку.
• В основном свая обеспечивает полную мощность, а баланс обеспечивается плотом.
• Повышает устойчивость к боковым нагрузкам .
• Типичные плоты со сваями можно увидеть в высотных зданиях, где действуют очень высокие осевые нагрузки.
• Другими словами, когда сваи не могут быть забиты в скалу из-за отсутствия свежей породы, считается, что свайные плоты выдерживают нагрузки.

Вопросы проектирования свайно-ростверковых фундаментов

Согласно техническому документу «Свайно-ростверковые фундаменты: проектирование и применение» Х. Г. Поулоса, при проектировании необходимо учитывать следующие вопросы.

• Предельная грузоподъемность при вертикальной, поперечной и мгновенной нагрузке
• Максимальная осадка
• Дифференциальная осадка
• Моменты и сдвиги плота для расчета конструкции плота
• Нагрузки и моменты от свай при расчете конструкции свай

Следует обратить внимание на вышеуказанный ключевой фактор, а также на поведение плота, представляемого им. Кроме того, необходимые модификации должны быть сделаны во время проектирования, чтобы контролировать проблемы проектирования.

Принципы проектирования свайно-пластинчатого фундамента

Randolph (1994) определил свои принципы проектирования свайно-пластинчатого фундамента, в частности, на основе распределения нагрузки между сваями и плотом.

Сваи спроектированы как группа, чтобы нести большую часть нагрузок, при этом часть нагрузки может нести плотный фундамент.

Сваи предназначены для работы при рабочей нагрузке, при которой начинается значительная ползучесть, обычно 70-80% от предельной грузоподъемности; включено достаточное количество свай, чтобы уменьшить чистое контактное давление между плотом и грунтом до уровня ниже давления предварительного уплотнения грунта.

• Контроль дифференциальной осадки

Сваи расположены стратегически, чтобы уменьшить дифференциальную осадку, а не существенно уменьшить общую среднюю осадку.

Вышеуказанные три подхода могут быть дополнительно рассмотрены на основе распределения нагрузки между сваями и плотом. Кроме того, кривая зависимости осадки от нагрузки для различных случаев используется для выбора наиболее подходящего типа фундаментной системы.

Очень важно знать приведенную выше кривую зависимости осадки от нагрузки, чтобы сделать экономичный проект.На основе двух стратегий, традиционного подхода и метода ползучести, разработана приведенная выше диаграмма.

Отображает только поведение плота и показывает чрезмерное оседание .

Представляет собой традиционный подход к проектированию, при котором большая часть нагрузок воспринимается сваями. Поведение свайного плота определяется поведением групповой сваи.

Представляет поведение ползучести. Сваи работают при более низком коэффициенте запаса прочности и на плот несут большую нагрузку, чем кривая 1.

Представляет стратегию использования свай в качестве средства уменьшения осадки. В этом случае при расчетной нагрузке используется полная мощность сваи.

Кроме того, общая система фундамента будет работать с адекватным запасом прочности, а также удовлетворять критериям осадки.

Таким образом, поведение свайного плота, представленное кривой 3, является более подходящим, а также более экономичным по сравнению с другими видами поведения.

Влияние состояния грунта на поведение свайного настила

Как обсуждалось в начале, различные взаимодействия сваи, грунта и настила являются ключевыми факторами, влияющими на поведение свайного настила.Поэтому состояние грунта оказывает существенное влияние на несущую способность плота.

Поэтому профили грунта, содержащие плотную глину или плотный песок, являются благоприятным условием для свайного плота.

Однако, если профиль грунта подвергнется следующим образованиям, это может привести к снижению несущей способности при увеличении осадки.

• Наличие мягкой глины у поверхности
• Наличие рыхлого песка у поверхности
• Наличие мягких сжимаемых слоев на небольшой глубине
• Наличие профиля грунта, подверженного консолидации, оседанию
• Профиль грунта, подверженного набуханию из-за внешних причин

Проектирование свайного плота

Проектирование свайного плота — очень сложная и утомительная процедура. Из-за сложности анализа и других процедур процесс проектирования разработан Поулосом следующим образом.

Проверяется возможность использования свайного плота, количество свай и т.д.

Окончательное размещение свай на основе требований и общих характеристик свай.

• Этап окончательного проектирования деталей

Окончательно определено оптимальное количество свай, их расположение и конфигурация. На этом этапе выполняется расчет вариаций осадок, изгибающего момента и поперечных сил плота, нагрузок и моментов на сваи и т. д.

В этой статье мы больше сконцентрировались на этапе предварительного проектирования.

Кроме того, процедуры проектирования конструкций можно разделить на категории на основе используемого метода анализа.

• Упрощенные методы расчета

Для оценки плота используется упрощенный метод. Это своего рода предварительное проектирование, подобное этапу предварительного проектирования, о котором говорилось выше.

• Приблизительные компьютерные базовые методы

Подход полосы на пружинах, при котором плот представлен серией ленточных оснований, а грунт моделируется струнными элементами.Кроме того, сваи также будут моделироваться как пружинный элемент с учетом жесткости.

Кроме того, в этом методе можно использовать метод пластины на пружинах. В этом методе плот поджимается пластинчатыми элементами, а сваи моделируются пружинными элементами.

Оба эти метода являются приближенными и требуют более тщательного анализа, чтобы определить фактическое поведение.

• Более строгие компьютерные методы

Упрощенная модель конечных элементов может использоваться для анализа плота на основе окончательного расположения свайного плота.В зависимости от характера конструкции сложность плетеного плота может варьироваться.

Упрощенный метод конечных элементов, трехмерный анализ конечных элементов и анализ конечных разностей, метод граничных элементов и т. д. являются более широко известными методами анализа свайных стропил.

Давайте обсудим стадию предварительного проектирования, которая используется для завершения базовой компоновки и требований к свайному плоту.

Предварительный этап проектирования

Наиболее важным этапом проектирования свайного ростверка является этап предварительного проектирования, хотя он и называется предварительным этапом.

Большинство вещей завершается на этом этапе, и мы переходим ко второму этапу проектирования и этапу детального проектирования с дополнительной информацией о поведении свайного плота.

Давайте посмотрим, как это делается.

Обычно можно наблюдать следующий метод использования грузов на файловом плоту.

• Свайный плот – эластичный
• Вместимость сваи полностью используется и плот эластичный
• Сваи и плот достигают предельной грузоподъемности

Другими словами, это можно обсудить следующим образом.

• Сначала сваи начинают воспринимать нагрузку. С осадкой сваи постепенно развивается и давление грунта под плотом. На этом этапе свайный плот эластичный.
• Дальнейшая осадка/нагрузки, привести сваи на полную мощность. Однако плот не работает на полную мощность, о которой мы говорим, что плот эластичный.
• Дальнейшее увеличение осадки приводит к тому, что и плот, и свая достигают своей предельной грузоподъемности.

На следующем рисунке показано описанное выше поведение свайно-ростверкового фундамента.

Следующие шаги выполняются на этапе предварительного проектирования свайных плотов

• Оценка жесткости свайно-ростверкового фундамента
• Расчет соотношения нагрузок, воспринимаемых плотом и сваями
• Разработайте трехлинейную кривую оседания нагрузки как показано на рисунке выше.

Дополнительные разъяснения по методу расчета распределения нагрузки можно получить в публикации «Свайные плотные фундаменты: проектирование и применение» Гарри Г.Пулос.

Предварительная процедура проектирования свайного плота

В этой статье обсуждается метод, предложенный Рэндольфом, вместе с принципами проектирования, предложенными Пулосом.

В уравнениях, использованных Рэндолфом и Пулосом, есть небольшое отклонение, как указано в следующей процедуре проектирования. Текст, выделенный красным цветом, соответствует методу Рэндольфа.

Значение Kp можно получить по формуле, предложенной Флемингом и др. (1992), как показано ниже.

Используя приведенные выше уравнения, мы можем рассчитать осадку свайного плота при приложении нагрузок. Кроме того, можно построить трехлинейную кривую зависимости осадки от нагрузки.

Существуют ограничения при использовании описанного выше метода для фундаментов высотных зданий, как указано в технической статье «Упрощенный анализ свайных плотов неправильной геометрии» Vrettoc C. Этот метод следует применять после тщательного изучения исходных данных и ограничений.

Артикул

• Свайный фундамент: Дизайн и применение Гарри Г. Пулоса.
• Методика расчета свайных ростверков по WF Van Impe
• Упрощенный расчет свайных ростверков неправильной геометрии по Vrettoc C.

Типы фундаментов в гражданском строительстве

Фундамент – один из важнейших элементов сооружения, цель которого состоит в том, чтобы передать нагрузку от конструкции к земле, выступая в качестве соединения между ними.

В зависимости от использования, состояния грунта, нагрузки от конструкции фундамент можно классифицировать и соответственно использовать. Прежде чем приступить к любому строительному проекту, в первую очередь рекомендуется определить пригодность фундамента для этой конкретной конструкции.

Типы фундамента

Неглубокий фундамент

Эта классификация основана на отношении глубины к ширине фундамента (которое отличается в определениях Терзаги и Скемптона значениями меньше 1 и 2.5 соответственно).

Далее классифицируется как:

Это наиболее широко используемый фундамент в строительстве зданий. Этот фундамент может быть квадратным, прямоугольным или круговым и используется, когда несущая нагрузка конструкции приходится на колонны и используется в обычных зданиях размером до пяти этажей.

Прямоугольная форма выбирается, когда фундамент испытывает моменты из-за эксцентриситета нагрузок или из-за горизонтальных сил.

Изолированный фундамент используется, когда:

• Структурная нагрузка относительно низкая.
• Столбцы размещаются открыто.
• Несущая способность грунта высокая на небольшой глубине.

Используется, когда две или более колонны расположены достаточно близко, так что их изолированные основания перекрывают друг друга. Он бывает прямоугольной, квадратной или трапециевидной формы. Комбинированный фундамент делается общим для более чем одной колонны. Они также бывают разных типов, включая тип плиты, тип плиты и балки, прямоугольный, плот и тип ленточной балки.Основное назначение – обеспечить равномерное распределение нагрузок по всей площади фундамента.

В частности, эти фундаменты имеют более широкое основание, чем обычный фундамент несущей стены, что распределяет вес здания на сравнительно большую площадь и, следовательно, обеспечивает лучшую устойчивость. Ленточные фундаменты действуют как длинная полоса, которая несет вес всей стены, и подходят для зданий, где нагрузка ложится на стены, а не на изолированные колонны.

Подложка или мат

Они используются там, где другие типы неглубоких фундаментов не подходят. Они используются в тех случаях, когда нагрузка на конструкцию очень высока. Он используется для предотвращения дифференциальной осадки отдельных фундаментов и, следовательно, спроектирован как единый мат всех несущих элементов конструкции.

Сплошной фундамент используется:

• Для более слабых грунтов и больших площадей, на которые должна распределяться нагрузка.
• Использование других видов фундамента невозможно.
• Дифференциальная осадка должна быть предотвращена.

Глубокий фундамент

Он также классифицируется на основе отношения глубины к основанию фундамента.

Он бывает двух основных типов:

Свайный фундамент

Свайный фундамент передает большие нагрузки от конструкции на слой твердых пород, который расположен глубоко под землей, где нельзя использовать мелкозаглубленные фундаменты.Он в основном используется для предотвращения подъема конструкции из-за боковых нагрузок, таких как землетрясения и силы ветра.

Свайный фундамент используется, когда:

• Участки, где почвенные условия вблизи поверхности земли не подходят для тяжелых нагрузок.
• Глубина залегания твердых пород составляет от 5 до 50 м от поверхности земли.

Далее классифицируется на следующей основе:

Функции или использование свайного фундамента:

• Шпунтовые сваи
• Несущие сваи
• Концевые опорные сваи
• Висячие сваи
• Сваи для уплотнения грунта

Материалы или способ изготовления:

• Деревянные сваи
• Бетонные сваи
• Стальные сваи
• Композитные сваи

Просверленные валы или фундамент кессона

По действию похож на свайный фундамент, но представляет собой монолитный фундамент с высокой несущей способностью.Он сопротивляется нагрузке от конструкции за счет механизма сопротивления вала, сопротивления носка или их комбинации.

Применяется там, где глубина твердых пород ниже уровня земли находится от 10м до 100м.

Не подходит для участков с глубокими отложениями мягких глин и рыхлых водоносных зернистых грунтов. Это также не очень хорошо работает в районах, где есть артезианские водоносные горизонты.

Читайте также: Фундамент машины

2 лучших типа фундамента в строительстве

Проектирование фундаментов — это использование механики грунтов и горных пород в плане элементов фундамента конструкции.Фундаменты обычно примечательны тем, что они расположены ниже уровня земли и передают структурную нагрузку на землю. Фундамент является начальным этапом строительства здания. Фундамент здания зависит от характера грунта, условий окружающей среды и типа здания. При выборе типа фундамента в строительстве учитываются свойства грунта, лежащего в основе участка, положение уровня грунтовых вод, устойчивость конструкции, тип конструкции и условия нагрузки.

Здесь мы обсудили основные требования к фундаменту и типам фундамента в строительстве, т.е. типы мелкозаглубленного фундамента и типы глубокого фундамента.

Основные требования Фонда

Некоторые из основных требований к фундаменту:

• 1. Фундамент должен быть правильно расположен с учетом любых будущих воздействий, которые могут неблагоприятно сказаться на его характеристиках, особенно для фундаментов и матов или плотов.
• 2.Фундамент должен быть защищен от потери прочности на сдвиг или разрыва грунта.
• 3. Осадка фундамента, особенно дифференциальная осадка, должна быть в допустимых пределах.
• 4. Как правило, фундамент следует размещать на такой глубине, при которой слой грунта достаточен с точки зрения несущей способности и осадки.

Таким образом, это наиболее часто используемые основные требования к фундаменту, которые также используются для определения типов фундамента на строительной площадке.

Типы фундаментов в строительстве

Обычно в строительстве используются два типа фундамента:

1. Неглубокий фундамент

2. Глубокий фундамент или свайный фундамент

Неглубокий фундамент

Неглубокий фундамент, согласно Терцаги, это тот, ширина которого больше, чем его глубина. Неглубокие фундаменты находятся прямо под самой минимальной частью стены или колонны, которую они поддерживают.Фундаменты — это первичные элементы, сделанные из блоков, мастерства или бетона, которые используются для того, чтобы поднять массу колонны или стены до такой степени, что эта масса рассредоточена по огромной территории. Фактически, фундамент представляет собой расширение основания колонны или стены, которую он поддерживает. Наиболее часто применяемым в строительстве типом фундамента является мелкозаглубленный фундамент.

Типы мелкозаглубленных фундаментов

Обычно существует 5 типов мелкозаглубленных фундаментов:

Для восприятия нагрузки стен предусмотрен ленточный фундамент.Ленточный фундамент также предусмотрен для ряда колонн, которые расположены так близко друг к другу, что их широкие фундаменты перекрывают друг друга или почти касаются друг друга. В таком случае более консервативно задавать ленточный фундамент, чем задавать различные распорные фундаменты в одной линии. Ленточный фундамент иначе называют сплошным фундаментом .

Фундамент с распорным или изолированным фундаментом предназначен для поддержки отдельной колонны. Распространенные фундаменты, как правило, представляют собой круглые, квадратные или прямоугольные куски формы одинаковой толщины.Иногда отваживаются или неловко распределяют груз по огромному региону. Распространенный фундамент также известен как блочный фундамент .

Комбинированный фундамент поддерживает две колонны. Он используется, когда две колонны расположены так близко друг к другу, что их отдельные опоры могут перекрываться. Комбинированный фундамент также дается, когда линия собственности находится так близко к одной колонне, что широкая основа будет нетрадиционно уложена, если находится полностью внутри границы собственности. При соединении его с внутренней колонной нагрузка распределяется равномерно.Комбинированный фундамент может иметь прямоугольную или трапециевидную форму.

Ленточный или консольный фундамент состоит из двух изолированных фундаментов, соединенных с основной лямкой или рычагом. Ремешок связывает две опоры с конечной целью, чтобы они действовали как единое целое. Ремешок в основном работает как связывающая балка и не реагирует на почву. Ремешок спланирован как несгибаемая балка. Индивидуальные фонды предназначены для такой степени, чтобы их объединенная деятельность проходила через равнодействующую абсолютного бремени.

Ленточный фундамент более удобен, чем комбинированный, когда подходящее давление грунта умеренно велико, а расстояние между колоннами огромное.

5. Матовый или плотный фундамент

Фундамент матовый или ростверк представляет собой огромный кусок, поддерживающий различные колонны и стены под всей конструкцией или огромный кусок конструкции. Фундамент из мата требуется, когда подходящее давление грунта низкое или когда колонны и стены находятся вблизи точки, в которой отдельные опоры могут покрывать или почти соприкасаться друг с другом.

Фундаменты из матов

полезны для уменьшения дифференциальных осадок или неоднородных грунтов или там, где есть большие различия в нагрузках на отдельные колонны. Расчет ограничивается определением глубины фундамента, давления грунта, поперечной силы и изгибающих моментов.

Глубокий фундамент или свайный фундамент

В момент, когда грунт на поверхности земли или вблизи нее не подходит для поддержки конструкции, необходимы глубокие фундаменты для перемещения нагрузок на более глубокие слои.Глубокие фундаменты в этом смысле используются, когда поверхностный грунт не подходит для мелкого фундамента, а твердый слой настолько глубок, что не может быть достигнут с финансовой точки зрения мелкими фундаментами. Глубокие фундаменты — это типы фундаментов в строительстве, которые не соблюдаются регулярно, если только в этом нет необходимости.

Глубокий фундамент в целом значительно дороже, чем мелкозаглубленный. Его следует использовать только тогда, когда неглубокий фундамент невозможен.В определенных обстоятельствах полностью окупаемый плавучий плот может быть более практичным, чем глубокий фундамент. В некоторых случаях почву улучшают различными методами, чтобы сделать ее пригодной для мелкозаглубленного фундамента.

Типы глубоких фундаментов

Обычно существует 6 типов глубокого фундамента:

1. Свайный фундамент

Свайные фундаменты используются, когда слои на поверхности земли или непосредственно под ней сильно сжимаемы и очень слабы, чтобы выдерживать нагрузки, передаваемые конструкцией.Этот тип фундамента необходим для передачи структурных нагрузок через глубокую воду на твердый слой. Сваи необходимы, когда почвенные условия таковы, что из-под неглубокого фундамента может произойти вымывание, эрозия или размыв почвы.

Свайные фундаменты используются для сопротивления горизонтальным силам в дополнение к поддержке вертикальных нагрузок в земляных подпорных конструкциях и высоких конструкциях, которые подвергаются горизонтальным силам из-за ветра и землетрясения.Просадочные грунты, такие как лесс, имеют разрушение структуры, к которому присоединяется неожиданное снижение коэффициента пустотности при увеличении содержания воды.

Сваи применяются для перемещения отвала за зону возможного изменения влажности таких грунтов. В случае экспансивных грунтов, например чернозема, который вспучивается или сжимается при изменении влажности, для перемещения груза под активную зону используют сваи.

2. Кессоны

Кессон является своего рода фундаментом состояния пустотелой призматической коробки, которая отрабатывается над уровнем земли и затем заглубляется на необходимую глубину как одиночная единица.Это водонепроницаемая камера, используемая для устройства фундаментов под водой, например, в реках, озерах, гаванях и т. д. Кессоны бывают трех типов:

• Кессоны открытые: Кессоны открытые представляют собой полые камеры, открытые как сверху, так и снизу. Нижняя часть кессона имеет сливную кромку. Кессон погружается на место путем удаления грунта из шахты до тех пор, пока не будет достигнут несущий слой. Фундаменты колодцев представляют собой особый тип открытых кессонов, используемых в Индии.
• Пневматические кессоны: Пневматические кессоны закрыты сверху, но открыты снизу.Пневматический кессон имеет в нижней части рабочую выемку, в которой поддерживается сжатый воздух под необходимым давлением для предотвращения попадания воды в камеру. Таким образом, эти виды раскопок выполняются всухую.
• Плавучие кессоны: Плавучие кессоны открыты сверху и закрыты снизу. Эти кессоны разрабатываются на берегу, а затем доставляются на площадку и сплавляются туда, где они должны быть окончательно установлены. Их закапывают в этом месте, заполняя песком, балластом, водой или бетоном до выровненной несущей поверхности.

3. Цилиндры

Эти фундаменты устанавливаются, когда требуется разместить только один цилиндрический блок.

4. Фундамент подвала

Это полые или пустые основания, предназначенные для предоставления рабочего или дополнительного пространства на подземном уровне. Основополагающая схема управляется утилитарными предпосылками, а не размышлениями о наиболее эффективной технике противодействия внешним факторам земли и гидростатического давления.Как правило, они строятся в местах открытых раскопок.

5. Плоты плавучести

Плоты плавучести представляют собой полые или пустые фундаменты, предназначенные для создания легкого или полулегкого основания, под которым чистая нагрузка на грунт уменьшается до идеально низкой интенсивности. Плоты плавучести могут быть построены в заглубленных кессонах или открытых котлованах, и они дороже, чем обычные фундаменты.

6. Фундаменты с просверленными стволами

Буровой шахтный фундамент представляет собой бетонный цилиндр большого диаметра, встроенный в землю.Для строительства буронабивного фундамента в земле бурят огромное расстояние поперек отверстия и таким образом загружают его бетоном. Разница между фундаментом с просверленным валом и фундаментом с бурением в основном заключается в размере. Как правило, буронабивные фундаменты имеют диаметр меньше или равный 0,6 метра. Стволы размером более 0,6 метра обычно обозначаются как фундамент с буровым валом. Фундамент с буровым валом — это тип глубокого фундамента, предназначенный для передачи тяжелых осевых или боковых нагрузок на глубокий слой под поверхностью земли.

Для получения дополнительных терминов гражданского строительства нажмите здесь.

(PDF) СИСТЕМА ПЛОТНОГО ФУНДАМЕНТА НА СВАЯХ

5

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Для общего вертикального давления 250 кПа значения осадки

были измерены в центре,

– в средней точке между центром и края, в средней точке края

и в углу плота

(точки A, B, C и D на рисунке 4,

соответственно).Средняя осадка (

δ

avg) равна

, выраженная как функция осадки в точках

A, B, C и D следующим образом.

13

444 DCBA

среднее

δ

+++

= Ур. 1

Рисунок 4. Осадочные точки наблюдения в

PLAXIS 3D

На рисунке 5 показаны характеристики свайных плотов

с различным количеством свай от 16 до 169

при равномерном давлении 250 кПа.Для шести рассмотренных конфигураций свай

цветные контуры

показывают вертикальную осадку под шестью квадратными плотами

толщиной (t или tr) 1 м в грунте

типа LM. На рисунке 5 длина сваи (Lp) составляет

19 м для конфигураций с 1 по 4 и 20 м для

конфигураций 5 и 6. Из-за двукратной

симметрии задачи только одна четверть

представлен свайный плот. Первый набор осадочных контуров

, состоящий из конфигураций с 1 по

4, с Br = 38 м, представлен в масштабе

от 100 до 320 мм.В связи с меньшим воздействием

из-за меньшего размера плота второй набор

осадочных контуров, состоящий из

конфигураций 5 и 6, с Br = 20 м, представлен

в масштабе от 60 до 120 мм.

Результаты показывают, что планировки с равномерно распределенными сваями

(конфигурации 1, 2, 5 и 6)

показывают меньшую интенсивность осадки, поскольку расстояние между сваями

(с) уменьшается с 6dp до 3dp, что

указывает на уменьшение осадки независимо от

выбранного размера плота.Также заметно, что для плотов

, опирающихся на равномерно распределенные сваи

(конфигурации 1 и 2) максимальная осадка

приходится на центр, тогда как у плотов

с централизованной группой свай (конфигурации

3 и 4 ) местонахождение максимальной осадки

смещается от центра плота к краю.

На рис. 6 показаны характеристики осадки свайных плотов

с различным отношением длины сваи к ширине плота

(Lp/Br) от 0.5-2. Представленные значения

являются нормированными центральными осадками под

плотами, опирающимися на равномерно распределенные сваи

(конфигурации 1, 2, 5 и 6). Таким образом, отношение ширины группы свай

к ширине стеллажа (Bg/Br) равно

1,0. Отметим, что для конфигураций 1 и 2 ширина плота

(Br) составляет 38 м, тогда как Br = 20 м для

конфигураций 5 и 6. Осадочные характеристики

соблюдаются для толщин плота

1 и 2 м. , а расстояние между сваями 3dp и

6dp используется при равномерном давлении 250

кПа.Значения нормированы по

осадкам несложенных плотов с соответствующей толщиной плота

.

Как и следовало ожидать, нормализованная центральная

осадка уменьшается с увеличением длины сваи,

по мере увеличения доли нагрузки, которую несут сваи

. Сравнение характеристик осадки

равномерно сложенных плотов в четырех типах грунта (LM, M,

MD и D) показывает, что конфигурации с

Lp/Br = 1 эффективно снижают центральную осадку

на 30–30%. 50%.

На рис. 7 показаны характеристики осадки

свайных плотов с различной длиной сваи 19 и 38

м. Представленные значения представляют собой нормализованную

центральную осадку и нормированную дифференциальную

осадку между центральной и угловой точками

свайных плотов, опирающихся на равномерно распределенные сваи

(конфигурации 1 и 2) и на центральную группу свай

(конфигурации 3 и 4). Таким образом, отношения

ширины свайной группы к ширине стеллажа (Bg/Br) составляют

равные 1.0 и 0,5 соответственно. Обратите внимание, что в анализе

используется постоянная ширина плота (Br)

, равная 38 м. Показатели осадки

наблюдаются для отношений Lp/Br (длина сваи к ширине стеллажа)

0,5 и 1,0, а толщина стеллажа (tr) 1

и 2 м и шаг свай 3dp и 6dp составляют

при постоянном давлении 250 кПа. Значения

нормированы по осадкам

плотов без свай с соответствующей толщиной плота.

Как и следовало ожидать, как нормированная

центральная осадка, так и дифференциальная осадка

уменьшаются с увеличением длины сваи, так как

доля нагрузки, воспринимаемой сваями, увеличивается.

Сравнение характеристик осадки плотов с равномерным нагромождением

с Bg/Br = 1 (конфигурации 1

и 2) и плотов с центральным сваями с Bg/Br =

10+ различных типов фундамента, никогда не запутайтесь

Вы планируете построить структуру? или просто пытаетесь расширить свои строительные знания? В любом случае, продолжайте читать, чтобы узнать больше о различных типах основы и о том, когда их использовать.Чтобы ознакомиться со всем, что касается ремонта фундамента, нажмите здесь.

5+ различных типов фундамента

Различные типы фундамента

Несмотря на то, что существует множество различных типов фундаментов, каждый из них относится к одной из двух категорий: неглубокий фундамент или глубокий фундамент.

Мелкие фундаменты

в основном используются для конструкций с меньшим весом по сравнению с общей занимаемой площадью, таких как навесы, транспортные контейнеры, гаражи и многое другое. Они могут быть установлены на глубине всего 3 фута.

Однако глубокие фундаменты обычно используются для более тяжелых конструкций, где грунт активен. Эти структуры включают дома, магазины, офисы, небоскребы и башни. Для установки глубокого фундамента нередко требуется глубина от 20 до 200 футов в зависимости от размера конструкции.

Мелкие фундаменты

Неглубокие фундаменты также называются распорными или открытыми фундаментами. Они создаются путем раскопок и выравнивания участка вашей структуры до глубины фундамента.Затем заливается фундамент, видимый миру на ранних этапах строительства.

Существует множество видов мелкозаглубленных фундаментов: одиночные (изолированные), ленточные и стропильные (матовые).

Каждый фундамент должен быть тщательно выбран и адаптирован к климату, почве и погодным условиям вашего местоположения.

Индивидуальное основание, также известное как Изолированное основание

Изолированные фундаменты

являются одними из самых распространенных и самых простых фундаментов.Их обычно используют, когда абсолютно точно известно, что грунт под ним не будет перемещаться под всем зданием.

Изолированный фундамент несет конструкцию, распределяя ее вес между колоннами. Эти колонны обычно соединяются плинтусной балкой.

Эти колонны опираются на бетонные подушки прямо на грунт.

Для того, чтобы определить размер необходимых подкладок, необходимо знать SBC грунта (безопасную несущую способность) и общую нагрузку на колонну.Суммарная нагрузка на колонну делится на SBC грунта.

Если колонна имеет вертикальную нагрузку 15т, а SBC грунта 15т/м2, то площадь фундамента будет 1м2. Опять же, это приблизительная оценка, и дизайнер или инженер внесет коррективы в зависимости от климата и многих других факторов.

Ленточные опоры, также известные как настенные опоры

Ленточные фундаменты представляют собой непрерывную полосу  из бетона, которая используется для распределения веса несущей стены по площади грунта.

Нижняя сторона ленточных фундаментов должна быть спроектирована так, чтобы не допускать проникновения инея или воды. Так как это может вызвать эрозию и смещение почвы.

Там, где грунт имеет низкий SBC, будет построен широкий ленточный фундамент, чтобы распределить нагрузку на большую площадь.

Если обнаружится, что грунт с более высоким SBC расположен немного глубже, будет использован глубокий ленточный фундамент.

Плотные фундаменты, также известные как Матовые фундаменты

Как следует из названия, плотный фундамент позволяет конструкции «плавать» прямо на поверхности почвы.

Эти фундаменты чаще всего встречаются в строениях с подвалами. Нижняя плита цоколя выступает в качестве фундамента для всей конструкции. При использовании плотного фундамента конструкция осядет равномерно.

Сплошной фундамент можно использовать, если грунт слишком слаб, чтобы выдержать полную нагрузку конструкции на небольшой площади.

Глубокие фундаменты

Существует множество различных типов глубоких фундаментов, однако их не так много, как неглубоких.Поскольку глубокие фундаменты могут быть более дорогими для небольших проектов, они используются только тогда, когда поверхностный грунт не способен выдержать нагрузку, движение грунта является обычным явлением или неблагоприятные погодные условия. Глубокие фундаменты позволяют построить структуру практически в любом месте, минуя поверхностный слой почвы и возводя ее непосредственно на скале.

Все глубокие фундаменты следуют одной и той же модели. Каждый вдавливает или устанавливает опорные цилиндры (бетонные, стальные или другие) глубоко в землю.Затем на этих цилиндрах строится структура.

Свайный фундамент

Свайный фундамент представляет собой тип фундамента глубокого заложения, в котором нагрузки воспринимаются на низком уровне с помощью вертикального дерева, бетона или стали. Есть много движущихся частей, и все может усложниться, для получения более подробной информации нажмите здесь.

Свайные фундаменты передают нагрузку за счет трения (в случае висячих свай) или за счет трения и опоры (в случае комбинированных торцевых и висячих свай).

Они используются, когда:

• несущие слои не могут быть обнаружены на любой разумной глубине под конструкцией
• Несущий слой существует, однако он находится на такой глубине, что делает ленточный или фундаментный фундамент неэкономичным.

Имеется 8 различных типов свай

• Конец подшипника свай
• фрикционные груды
• комбинированный конечный подшипник и фрикционные сваи
• уплотнения сваи
• дельфин и крылья
• анкерные груды
• натяжения или поднимающиеся груды
• лист и тесто пачки

Cassion Foundations

Кессоны представляют собой водонепроницаемые конструкции из дерева, стали или железобетона, сооруженные над уровнем земли и затем заглубленные в землю.Кессоны обычно не имеют фундамента. Для более подробного ознакомления с этим фондом нажмите здесь.

Фундамент пирса

Наконец, у нас есть столбчатые фундаменты, они распространены в домах и других небольших постройках. Чтобы узнать больше о столбчатых и балочных фундаментах, нажмите здесь.

Заключение

Существует так много разных типов фундаментов, что легко запутаться. Мы создаем еще одно руководство для более подробного ознакомления с описанием их различий.Так вы больше никогда не запутаетесь.

типов фундаментов, используемых в строительстве

Что такое Фонд?

Фундамент — это самая нижняя часть конструкции, передающая нагрузку на поддерживающий грунт. Основное назначение фундамента – распределить общий вес надстройки по большой площади грунта. Ниже описаны различные типы фундаментов, которые используются в строительстве.

Назначение основания:

Фундаменты в основном предназначены для следующих целей:

i) Распределить нагрузку конструкции на большую площадь, чтобы интенсивность нагрузки не превышала безопасную несущую способность подстилающего грунта.

ii) Для равномерного распределения нагрузки на нижний слой грунта и предотвращения неравномерной осадки фундамента.

iii) Обеспечить ровную и твердую поверхность надстройки, которая над ней возводится.

iv) Для повышения устойчивости конструкции к скольжению, опрокидыванию или любым другим силам, таким как ветер, дождь и т. д.

v) Для предотвращения бокового перемещения поддерживающего материала, чтобы гарантировать безопасность конструкции.

Типы фундамента:

Фонд

можно разделить на две основные категории:

1. Неглубокий фундамент.
2. Глубокий фундамент.

1. Неглубокий фундамент:

Когда глубина фундамента равна или меньше его ширины, он называется малозаглубленным фундаментом. В этом типе фундамента часть фундамента расположена непосредственно под самой нижней частью конструкции (см. рисунок ниже). Общая нагрузка конструкции распределяется по горизонтальной площадке на небольшой глубине ниже уровня земли.

Проще говоря, если фундамент построен на разумной глубине, то это мелкозаглубленный фундамент.

Класс мелкозаглубленного фундамента:

1. Распорные фундаменты.
2. Комбинированные фундаменты.
3. Матовый или плотный фундамент.
4. Ростверковый фундамент.
5. Фундаменты с внецентренной нагрузкой.

В этом типе фундамента под основанием стены или колонны предусмотрен распор, известный как фундаменты, а фундаменты с такими фундаментами известны как распорные фундаменты. Распределение предусмотрено для распределения нагрузки конструкции на грунт на более широкую площадь, чтобы не превышалась безопасная несущая способность грунта.

Типы фундаментов:

i) Фундамент стены: В этом типе фундамента ряды кирпичей (обычно глубиной 100 мм) укладываются под надстройкой с отступом 50 мм наружу с каждой стороны стены.

ii) железобетонные фундаменты: железобетонные фундаменты используются, когда каменная стена подвергается очень большой нагрузке, а несущая способность грунта очень низкая. В этом типе фундамента, как правило, слой бетона толщиной 3 см проверяется до того, как над ним возводится железобетонный фундамент.В железобетонных фундаментах предусмотрены арматурные стержни. Основание железобетонной колонны может быть квадратным, прямоугольным или круглым.

Комбинированный фундамент состоит из общего фундамента, предусмотренного для двух колонн, которые могут быть прямоугольными или трапециевидными.

Ленточный фундамент: Этот тип фундамента распределяет вес несущей стены по площади земли. Фундамент обычно имеет двойную ширину несущей стены, иногда даже шире.

Ленточный фундамент: В ленточном фундаменте внешняя и внутренняя колонны соединены ленточной балкой, которая не передает никакой нагрузки на нижележащий грунт.

Плотный фундамент:

Сплошной фундамент состоит из плотной железобетонной плиты, перекрывающей всю нижнюю площадь конструкции. Этот тип фундамента предусмотрен в грунте с низкой несущей способностью, где нагрузка на конструкцию велика.

Фундамент ростверка:

Этот тип фундамента подходит, когда нагрузка, передаваемая стеной или колонной, исключительно велика, а несущая способность грунта очень низкая. Глубокие раскопки также исключены из этого фундамента.Фундаменты ростверка бывают двух видов:

1. Фундамент стального ростверка и
2. Фундамент ростверк деревянный.

В этом типе фундамента распределение давления на грунт остается равномерным. Однако фундамент может подвергаться внецентренной нагрузке в следующих случаях:

i) Когда колонна или стена расположены на границе участка, их фундамент ограничен и не может выходить за пределы участка, что приводит к эксцентричным нагрузкам на фундамент.

ii) Консольные балконы, кронштейны и т. д., прикрепленные к стенам или колоннам, создающие изгибающий момент и, таким образом, вызывающие внецентренную нагрузку на фундамент.

Внецентренные нагрузки вызывают неравномерное распределение давления на подстилающий грунт фундамента. Если эксцентриситет небольшой, следует следить за тем, чтобы максимальная интенсивность давления не превышала безопасной несущей способности грунта. А если эксцентриситет большой, стена или колонна могут опрокинуться.В этом случае можно использовать следующие два метода для обеспечения устойчивости стены/колонны без нарушения зоны за границей участка.

а) Смещение фундаментов

b) Испытание ленточных фундаментов.

2. Глубокий фундамент:

Глубокий фундамент — это тип фундамента, в котором фундамент размещается на большей глубине ниже уровня земли. Глубина фундамента намного больше его ширины.

Глубокий фундамент можно разделить на три категории:

1. Свайный фундамент.
2. Коффердамы.
3. Фонд Кессона.

Свайный фундамент:

Свайный фундамент — это тип фундамента, в котором тонкий элемент из дерева, бетона или стали вставлен в землю для передачи нагрузки конструкции. Нагрузка передается на более прочный слой за счет трения или подшипника. Этот тип фундамента обычно используется в случае низкой несущей способности грунта или при наличии слоя слабого грунта на поверхности.

Прочтите – Когда использовать свайный фундамент

Классификация свайного фундамента:

Классификация на основе функций:

Опорные сваи:

Несущие сваи забиваются в мягкий верхний грунт, а их основание упирается в жесткую конструкцию основания.Концевые несущие сваи действуют как вертикальные колонны или опоры. Они создают среду для передачи структурной нагрузки через сваи на твердый нижний слой. Мягкий грунт также обеспечивает боковую поддержку сваям, увеличивая несущую способность грунта.

Висячие сваи:

Когда насыпной грунт находится на большой глубине и нет возможности опереть нижний конец сваи на твердое основание, нагрузка воспринимается за счет возникновения трения между окружающим грунтом и поверхностью сваи.Несущая способность висячих свай может быть увеличена за счет увеличения диаметра, группировки свай, забивки сваи на большую глубину и придания поверхности сваи шероховатости.

Шпунтовые сваи:

Эти типы свайных фундаментов используются в качестве подпорных стен. Шпунтовые сваи б/у

i) Для строительства подпорных стенок в доках или других морских сооружений.

ii) Для сохранения стенок котлованов фундамента.

iii) Для защиты берегов рек от эрозии.

iv) Для удержания грунта для увеличения его несущей способности.

v) Для изоляции фундаментов от окружающего грунта.

vi) Для защиты фундаментов от эрозии морем или рекой.

Анкерные сваи:

Эти типы свай обеспечивают анкеровку против горизонтальных натяжений и распоров.

Кучи теста:

Эти сваи забиваются под наклоном, чтобы лучше противостоять горизонтальным и наклонным силам.

Сваи крыла:

Эти виды свай изготавливаются из бревен и в основном защищают причальные суда от повреждений.Они также защищают бетонную палубу или береговые конструкции от ударов судов.

Сваи уплотнения:

Эти сваи забиваются в зернистый грунт для увеличения несущей способности слабого грунта.

Классификация на основе материала:

1. Сваи деревянные.
2. Бетонные сваи.
3. Стальные сваи.
4. Композитные сваи.
5. Песчаные кучи.

Коффердамы:

Коффердам — это временное сооружение, исключающее попадание воды на заданный участок и позволяющее вести строительство на сухой поверхности.

Классификация коффердамов на основе материала:

1. Земляной перемычка.
2. Перемычка из каменной наброски.
3. Перемычка одностенная.
4. Коффердам с двойными стенками.
5. Детская кроватка Коффердам.
6. Сотовый перемычка.

Фундамент кессона:

Кессон представляет собой водонепроницаемую конструкцию из дерева, стали или железобетона, которая выкапывается для фундамента мостов, опор и т. д.Этот тип фундамента в основном используется при строительстве опор мостов и других сооружений, требующих фундамента под водой.

Типы кессонов:

1. Открытый кессон.
2. Ящик-кессон.
3. Пневматический кессон.

Читайте также –

Типы основания моста

Как построить новый фундамент рядом со старой структурой

Присоединяйтесь к каналу Telegram – Civil Engineering Daily

Надеюсь, теперь у вас достаточно знаний о типах фундамента.Если у вас есть какие-либо вопросы, задайте их мне в комментариях.

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Исследование комбинированных свайно-ростверковых фундаментов для тяжелого динамического оборудования

Конгресс по геотехнике и строительной инженерии 2016

Abstract

Комбинированный свайно-ростверковый фундамент (КСПФ) представляет собой тип фундамента, обладающий преимуществами как мелкозаглубленного фундамента (т.например, матовые фундаменты) и фундаменты глубокого заложения (например, свайные фундаменты). КПРФ включает сваи, плот (мат), грунт и иногда подушку. В отличие от традиционных фундаментов, где нагрузка поддерживается либо сваями, либо плотами (матами), КПРФ считает, что сваи и плиты разделяют нагрузку вместе с грунтом. CPRF в основном требует, чтобы сваи уменьшали осадку конструкций и, следовательно, улучшали характеристики грунта при обеспечении поддержки фундамента. Подушка для передачи нагрузки иногда включается на границе раздела между сваями и матом, чтобы помочь жестким элементам сваи и грунту работать вместе.Система CPRF уже несколько лет используется во всем мире для поддержки высотных зданий. Идеальный профиль почвы для CPRF – это сочетание плотной глины и плотного песка. Система поддержки CPRF изучается для этой статьи для использования в поддержке тяжелого динамического оборудования. Такая установка предъявляет высокие требования к статической и динамической нагрузке на грунт земляного полотна и предъявляет строгие требования к осадке при ежедневной эксплуатации. Эта установка еще больше осложняется неоптимальными площадками, которые являются обычными для промышленного строительства.Поскольку динамические характеристики и способность к сдвигу чисто свайных установок ограничены, следует рассмотреть возможность сочетания мата со сваями, чтобы обеспечить необходимую поддержку нагрузки и жесткость. В данном исследовании рассматриваемым тяжелым динамическим оборудованием является парогазовая турбина (ПТГ). Для STG требуется большая толстая бетонная столешница, колонны и мат. Осадка и динамические перемещения во время эксплуатации гораздо более серьезные, чем у типичных высотных зданий. Помимо улучшения осадок КПРФ, характерного для высотных зданий, при учете грунта в проекте можно существенно улучшить характеристики тяжелого динамического оборудования по сравнению с проектом, имеющим только свайный ростверк.Использование частичной сваи в фундаменте обеспечивает улучшение грунта для увеличения динамической грузоподъемности и улучшения эксплуатационных характеристик. Для надежной конструкции требуется моделирование сложного взаимодействия грунт-конструкция. В этой статье SAP2000 используется для моделирования динамических характеристик фундамента с учетом как эксплуатационных статических, так и расчетных сейсмических нагрузок. Почвенные условия включены и моделируются как свойства связей в SAP2000 для поиска наиболее благоприятных характеристик. При необходимости результаты проверяются на деформационную способность грунта с помощью простого итеративного процесса.В этой статье также рассматривается метод улучшения грунта, в котором используется вертикальная арматура (например, буронабивные или забивные сваи без соединения с фундаментным матом вверху) в качестве жестких включений и передача нагрузок мата на глубокий фундамент. Анализ динамического взаимодействия с грунтом, необходимый для фундамента CPRF, часто игнорируется консультантами-геотехниками как вариант улучшения грунта, поскольку он требует значительных затрат на проектирование конструкций.
