типы и виды, технология выполнения работ

При возведении дома вся конструкция  устанавливается на фундамент, а значит, эта часть строения на себе испытывает основные нагрузки. Поэтому фундамент под дом сооружается с большим запасом прочности. Перед тем как построить дом, надо выбрать вид фундаментной основы.

Из всех разновидностей, которые сегодня предлагает строительство, чаще всего используется ленточный фундамент. Его применяют и в промышленном, и в гражданском, и в частном домостроении. Потому что это самый простой вариант, к тому же обладающий значительным показателем прочности.

Критерии

Тот, кто начинает сам строить дом, всегда задается вопросом, какой фундамент лучше. И, останавливая свой выбор на ленточном, задумывается над многими позициями. А именно: схема ленточного фундамента, его размеры, тип, какие материалы и в каких пропорциях можно использовать. Вопросов на самом деле немало, при кажущейся простоте конструкции ленточный фундамент для дома – это непростое сооружение, требующее знания и опыта проведения данного типа работ.

Первый вопрос, на который необходимо ответить – что такое ленточный фундамент? Из самого названия становится понятным, что конструкция собой представляет ленту, которая закладывается под стены дома. Здесь неважно, какие стены именно: несущие или перегородки, лента должна располагаться под всеми.

Поэтому очень важно еще не стадии проектирования дома точно определиться с расположением помещений, которые определят место установки стен. При этом обязательно учитывается, какая именно стена и где расположена. Потому что под несущие стены надо заложить основание с большими размерами, а под перегородки можно залить конструкцию и поменьше.

Материалы

Для сооружения ленточного фундамента используются разные материалы:

1. Бетон.
2. Кирпич.
3. Камень бутовый.

Чаще всего используется вариант заливки бетона в опалубку, куда был установлен армирующий каркас из металлической арматуры. К бетонным конструкциям относится и сборный вариант, элементы которого изготавливаются на заводе. Эта технология проще и быстрее в монтаже. Но для установки фундаментных блоков потребуется подъемный кран, за услуги которого придется заплатить, что увеличит бюджет строительства.

Ленточный фундамент из кирпича сегодня используется редко. Но если выбран он, тогда надо обратить внимание при покупке на технические характеристики самого кирпича, а именно на прочность и на морозоустойчивость. Что касается бутового камня, то рекомендуется для сооружения большого каменного дома использовать прочные породы.

Сложность сооружения фундамента ленточного из камня заключается в том, что придется подгонять камни друг к другу и по размерам, и по сопрягаемым плоскостям. На это уходит много времени, да и опыт такого строительства не помешает. Поэтому, если нет опыта, то от такого вида лучше отказаться в пользу бетонной конструкции.

Для каких домов рекомендуется?

Ленточные фундаменты лучше всего использовать в четырех ситуациях:

1. Если здание возводится из бетона, кирпича или камня, при этом их плотность составляет не меньше 1000-1300 кг/м³.
2. Если в доме используются перекрытия тяжелого типа. К примеру, из сборного железобетона, из металлических ферм или заливается монолитная конструкция по несущим балкам.
3. Если по проекту в доме будет подвал. Сооружение ленточного фундамента с подвалом – один из популярных способов создать цокольный этаж.
4. Если на участке, на котором строится дом, присутствует неоднородность грунтов, за счет чего может произойти неравномерная усадка здания. Конструкция ленточного фундамента перераспределит нагрузки, а значит, стены постройки не покроются трещинами. Говоря о ленточном фундаменте его плюсах и минусах, эту позицию надо упоминать в первую очередь.

Типы

В зависимости от того, какие по величине нагрузки будут действовать на фундаментную конструкцию, используются три типа:

1. Заглубленный ленточный фундамент.
2. Мелкозаглубленный.
3. Незаглубленный.

Первый тип используется для сооружения тяжелых зданий, или если в доме планируется подвал. Его также закладывают на пучинистых грунтах. При этом глубина закладки определяется уровнем промерзания грунта. Подошва должна располагаться ниже этого показателя на 50-60 см.

Второй тип закладывается под каркасные дома, под щитовые, деревянные, из пеноблоков. То есть, под те, которые создают небольшие нагрузки. Свое название он получил за то, что глубина его заглубления составляет всего 50-70 см.

И последний тип – это конструкция ленточного фундамента для частного дома, которая сооружается вровень с поверхностью грунта. На сам грунт его не устанавливают (не заливают), потому что почва – основа не надежная. Поэтому по всей схеме закладки выкапывается траншея, куда засыпается слой песка, а сверху щебень. Именно на эту подушку и сооружается поверхностный ленточный фундамент. Фундамент без заглубления может устраиваться под любые здания с различными нагрузками.

Необходимо отметить, что заглубленный ленточный фундамент самый затратный и сложный в плане проведения монтажных работ.

В некоторых регионах уровень промерзания грунта превышает 2 м, а значит, придется траншеи под конструкцию выкапывать на глубину 2,5 м. Вручную этого не сделать, поэтому к работам привлекается тяжелая техника в виде экскаватора.

Ленточный фундамент глубокого заложения не всегда приемлем, особенно, если разговор заходит о пучинистых или песчаный грунтах. В первом случае лучше использовать столбчатые конструкции, обвязанные ростверком, во втором плитные. При этом две последние позиции по затратам материалов и сил в разы дешевле и проще.

Что касается других параметров, то в первую очередь определяется ширина ленточного фундамента. В основу ее расчета вкладывается толщина стен. Оба показателя должны быть равны между собой, как минимум. Чаще ширина фундаментной конструкции шире, но по строительным нормам можно ее делать и меньше на 13 см (максимум) с учетом, что основа сделана из бетона в виде монолита, и у конструкции есть расширенная подошва. Это так называемая разновидность Т-образного ленточного фундамента.

Но, определяя ширину ленты фундамента, надо обязательно учитывать, под какую стену конструкция будет заливаться. Если под несущую, то лучше значение увеличить, если под перегородку, то можно уменьшить показатель. Что касается высоты ленточного фундамента, то она зависит от размера заглубления и высоты цоколя (это часть, расположенная над уровнем грунта).

Виды

Виды ленточного фундамента – это две позиции, о которых уже упоминалось выше:

1. Монолитный.
2. Сборный.

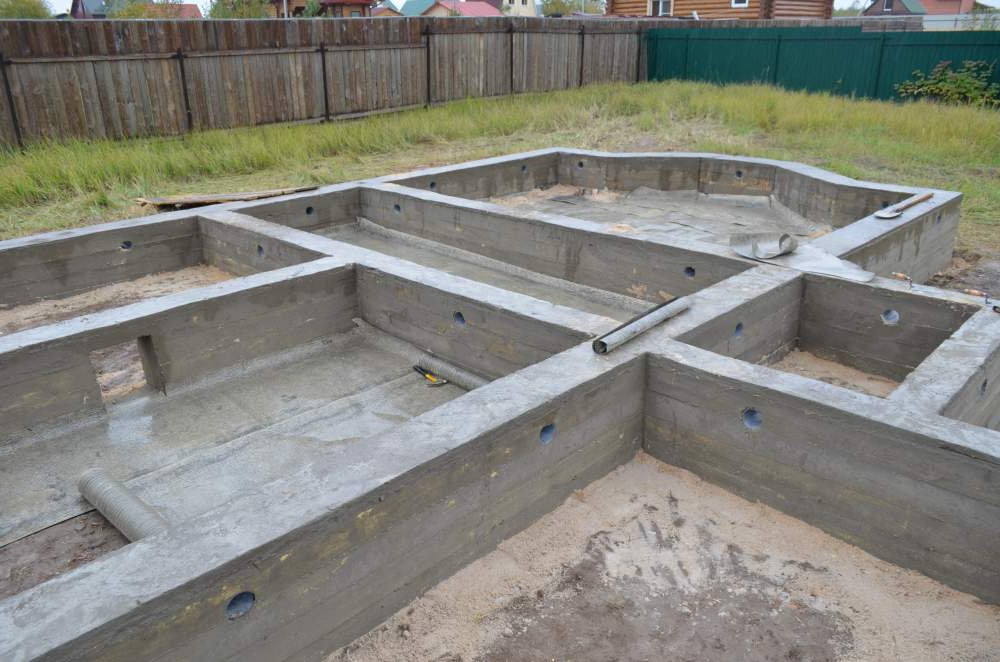

К первому относятся те, которые сооружаются на строительной площадке с использованием бетона. Что представляет собой сборный ленточный фундамент? Это конструкции, элементы которых изготавливаются на заводе, а их сборка проводится по месту. Поэтому к монолитным относятся бетонные сооружения, заливаемые вручную, а также кирпичные и каменные. К сборным – собранные из железобетонных изделий.

Необходимо отметить, что сборный вид ленточного фундамента по прочности уступает монолитному примерно на 20-30% при одинаковой толщине. У него меньше жесткость. Но ЖБИ можно устанавливать на место сборки не сплошной конструкций. Блоки укладываются с промежутками. Такой вариант называют прерывистым.

Его используют нередко в частном домостроении, что дает возможность неплохо сэкономить. Но собрать такой ленточный фундамент своими руками непросто. Как уже упоминалось, без подъемной техники здесь не обойтись, да и нужно знать правила сборки этого вида.

Виды ленточных фундаментов определяются технологией их сооружения. При этом необходимо понимать, что каждый вид – это свои нюансы строительных операций, свои тонкости и расчеты, материалы и компоненты. Потому, выбирая один из них, надо учитывать требования строительных канонов.

Плюсы и минусы ленточного фундамента определяются в основном по затратным позициям, по скорости выполнения работ и по прочности конструкции в целом. Поэтому к достоинствам можно отнести:

1. Если это монолитная конструкция, то для ее заливки потребуется лишь бетономешалка и несколько тачек для перемещения готового бетона к месту заливки.
2. Прочность и устойчивость по отношению ко всем видам нагрузок.
3. Возможность заливать практически на всех видах грунтов.
4. Быстрота проведения монтажа. Главное в этом деле – правильно организовать работу и вовремя поставлять материалы для замешивания бетона.

К недостаткам относятся следующие позиции:

1. Нагружать залитую из бетона основу можно только через 28 дней. Именно через этот срок бетон наберет свою марочную прочность. Сборную конструкцию нагружать можно сразу после окончания монтажа.
2. Сложность сооружения заглубленного типа за счет глубины самой конструкции.
3. Размеры ленточного фундамента подбираются с учетом веса здания и типа почвы на строительном участке. Рассчитать все это самому непросто, а иногда и невозможно. Поэтому рекомендуется без проекта и без инженерных исследований ничего не сооружать. А все это стоит денег.
4. Заглубленный тип является самым дорогим в плане расхода материалов.

К ленточному фундаменту его преимуществам и недостаткам надо относиться с позиции правильного расчета.

Даже небольшая ошибка приведет к деформации под нагрузками здания.

Технология сооружения

Монтаж ленточного фундамента лучше рассмотреть на примере закладки мелкозаглубленного типа из армированного бетона, потому что его чаще используют в частном домостроении.

Подготовка

До начала всех работ надо завести на участок необходимые материалы. А это цемент, песок, щебень, металлическая арматура. После чего производится очистка грунта от растительности, камней, мусора и так далее.

 Далее на земле наносится разметка ленточного фундамента, для чего используются колья или куски арматуры, а также шпагат или прочная нить.

Этот этап очень важен, потому что точность габаритов ленточного фундамента его размеров – это точные параметры самой постройки.

Поэтому размеры берутся из проекта и переносятся на грунт с учетом величин углов сопряжения стен.

Добавим, что основное требование к правильно нанесенной разметке ленточного фундамента – чертеж, на котором указаны и величины сторон, и их ширина, и их месторасположение в плоскости участка.

1. Теперь по нанесенной разметке выкапываются траншеи на глубину, которая определена проектом. Дно траншей выравнивается.
2. Делается засыпка из крупнозернистого песка или гравия толщиною 12 — 15 см. Проводится трамбовка засыпанного слоя.
3. Теперь надо провести гидроизоляцию. Ее назначение – это, чтобы из бетонного раствора не уходила вода. Потому что снижения влажности бетона приведет к его растрескиванию. Поэтому на подушку укладывается полиэтиленовая пленка или рубероид, а можно залить на нее тонкую стяжку на основе цемента и песка.
4. Сооружается опалубка. Если на участке грунт глинистый прочный, то опалубку надо собирать по грунту, тем самым определяя только цокольную часть. Если грунт рыхлый, то опалубку устанавливают в траншеи. Изготовление ленточного фундамента по опалубке – единственно возможный вариант. Используются разные виды опалубок, основное к ним требование – прочность и герметичность стыков между ее элементами.

Все эти операции делать сложнее, если сооружается ленточный фундамент на склоне. Неровный рельеф создает трудности правильного определения размера, по которому надо заглубляться в грунт. Поэтому разметку начинают проводить с самой верхней точки, где вбивается колышек. От него строго по плану ленточного фундамента откладываются по сторонам отрезки, равные сторонам будущей конструкции. В нижней точке также вбивается высокий кол, который будет выше верхней точки.

Между колышками натягивается нить точно по горизонтали. При этом в нижней точке нить должна располагаться прямо у грунта. Затем по колышкам вверх откладываются размеры высоты цоколя, куда нить и перемещается. Это и будет полная высота, от которой вниз придется отложить размер заглубления. Ленточный фундамент на участке с уклоном заливается, как и обычный, только часть его опалубки будет располагаться больше на поверхности, чем в траншеях. Поэтому важно хорошо закрепить щиты укосинами, перемычками и подпорками.

Требования к деревянной опалубке

Она должна изготавливаться из струганных с одной стороны досок. Именно этой поверхностью доски устанавливаются вовнутрь траншеи, она должна быть чистой и смоченной водой. Для герметизации, чтобы между досками не просочился бетонный раствор, покрывают опалубку рубероидом.

Конструкция монтируется точно по вертикали, каждый элемент устанавливается по отвесу. Через каждые 1 — 1,5 метра производится фиксация распорками. Делается это для того, чтобы не происходило выпячивание досок от давления бетона изнутри. Не забываем установить внутри опалубки трубы, через которые в дом будут проводиться коммуникационные сети.

Арматурный каркас

В ленточный фундамент по чертежу устанавливается армокаркас, изготовленный из арматуры. Его размеры точно указаны в проекте здания. Если проекта нет, то придется сборку проводить на глаз. При этом нужно учитывать, что каркас укладывается на всю глубину возведения ленточного фундамента.

Соединяют арматуру между собой при помощи электросварки или вязальной проволоки. Но проще заказать и изготовить готовый каркас в любом сварочном цеху, главное – выдать правильно размеры.

Чаще всего армокаркас – это две сетки с квадратными ячейками, стороны которых имеют размеры: 10-25 см с градацией 5 см.

Устанавливаются сетки вертикально и соединяются между собой арматурными перемычками.

Одно из важных условий правильной установки армирующего каркаса – это установить его на подставки, которые укладываются на подушку в траншее.

Все дело в том, что каркас должен располагать внутри тела фундаментной конструкции. В качестве подставок можно использовать цельные кирпичи.

Заливка бетона

Подходить к заливке ленточного фундамента к ее технологии надо с позиции правильно выбранной рецептуры бетонного раствора и качества используемых ингредиентов. К примеру, песок должен быть крупным с размерами частиц 1,2 — 3,5 мм. В нем не должно быть глиняных вкраплений больше 5%. Щебень выбирается средней фракции с размерами гранул от 1 до 8 см.

Многое будет зависеть от марки цемента, чем она выше, тем в меньших количествах его можно использовать. К примеру, если в раствор добавляется цемент М 400, то рецептура бетона имеет соотношение компонентов, как 1:2:4. То есть, одна часть цемента, две песка и четыре щебня. При использовании М 600 соотношение будет 1:3:6.

Бетон заливается в опалубку слоями толщиною 20 — 30 см, который обязательно подвергается вибрированию с помощью электрического вибратора.

Внутри раствора находится воздух, который после затвердевания бетона образует внутри воздушные поры. А они снижают качество.

Если вибратора нет, то можно проштыковать раствор лопатами или арматурой. Мастера советуют простукивать и саму опалубку.

Через 7 — 8 дней после заливки опалубку можно снимать. Но нагружать сооружение, как уже отмечалось, можно только через 28 дней.

Видео

Видео про характерные ошибки при возведении фундамента.

Заключение

Сделать ленточный фундамент своими руками несложно, если знать технологию возведения и некоторые нюансы строительных операций. Но отвечая на вопрос, о ленточном фундаменте — что это такое, необходимо обозначать именно конструктивные особенности этого элемента здания.

Это просто лента, расположенная по периметру дома и внутри под стенками. Она непрерывная, с минимум соединительных узлов. Это на самом деле простая конструкция, но с достаточно высокими техническими и эксплуатационными характеристиками. Для удобства производства работ рекомендуется использовать чертежи ленточного фундамента.

ТИПЫ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

Вернуться на страницу «Ленточный фундамент»

Ленточные фундаменты применяют как несущие и самонесущие стены зданий с подвалами и без них. Ленточные фундаменты чаще всего применяют в жилищном строительстве. Конструкция этих фундаментов позволяет наиболее равномерно передавать и распределять нагрузку на грунт основания. Такие фундаменты состоят из нижней части в виде монолитной прямоугольной или ступенчатой ​​ленты и стенки, которая передает нагрузку от надземных стен или колонн на грунт через расширенную нижнюю часть — песчаную подушку или щебеночную подсыпку толщиной 50 … 100 мм.

В зданиях с подвалом,ленточный фундамент одновременно является и стеной подвала.

По поперечному сечению ленточные фундаменты могут быть следующих типов:

— Прямоугольные фундаменты (рис. 1. а). Ширину фундамента принимают по толщине стен с отступлением с каждой стороны на 50 — 150 мм. Прямоугольное сечение фундамента допустимо только при небольших нагрузках на фундамент и высокой несущей способности грунта;

— Трапециевидные фундаменты (рис. 1. б). Устройство трапециевидных фундаментов требует больших трудовых затрат, поэтому на практике такие фундаменты, в зависимости от расчетной ширины подошвы, выполняют прямоугольными или ступенчатой ​​формы;

— Ступенчатые фундаменты (рис. 1. в, г). Переход к расширенной подошве выполняется уступами. Уступы принимают шириной не более 20 — 30 см, а в высоту -соответственно не менее 20 — 30 см.

Рис. 1. Разновидность фундаментов по геометрической форме: а -прямоугольный, б — трапециевидный; в – ступенчатый

По способу устройства ленточные фундаменты бывают монолитные и сборные.

Рис. 2. Ленточные монолитные фундаменты под кирпичную стену: а – бутовый фундамент; б – бутобетонный фундамент

• Бутовый фундамент — выполняют из бутового камня на цементном растворе и с перевязкой вертикальных швов. Ширина бутовых фундаментов принимается не менее 0,6 м для кладки из рваного бута и 0,5 м -из бутовой плиты. Высота должна быть не менее двух рядов кладки.
• Сборные ленточные фундаменты под стены – из железобетонных плит трапециевидного сечения и прямоугольных сплошных бетонных стеновых блоков. При уровне грунтовых вод ниже подошвы фундамента, могут применяться блоки с пустотами. Бетонные блоки для стен фундамента укладывают на растворе с обязательной перевязкой вертикальных швов. Связь между блоками продольных и поперечных стен обеспечивается перевязкой блоков и закладкой в ​​горизонтальные швы арматурных сеток из стали диаметром 6 — 10 мм.
• Бутобетонные фундаменты — из бетона класса В 7,5 (и выше) и бутового камня в щитовой опалубке. Размеры камней должны быть не более 1/3 ширины фундамента.Уширения фундаментов ведут уступами шириной 150 — 250 мм и высотой 300 мм. Наименьшая ширина — 350 мм.
• Бетонные фундаменты — в опалубке из монолитного бетона класса прочности на сжатие В 7,5 — В 30
• Прерывистые фундаменты – фундаментные плиты укладывают на расстоянии 0,3 — 0,5 м друг от друга. Промежутки между ними заполняют песком, песчано-гравийной смесью или местным утрамбованным грунтом.

Рис. 3. Элементы сборных бетонных и железобетонных фундаментов:а -бетонный блок сплошной; б — то же, полый; в — фундаментная плита; г -то же, ребристая; 1 — монтажные петли

Рис. 4. Сборный блочный ленточный фундамент из сборных плит и стеновых блоков: а — сплошной фундамент; б — прерывистый фундамент; 1 — фундаментные плиты; 2 — стеновые блоки



Какие бывают типы фондов?

Главная » Какие существуют типы фундаментов?

Фундаменты бывают двух видов: неглубокие и глубокие. Мелкозаглубленный фундамент используется там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов.

Подавляющее большинство домов и легких бытовых построек строятся с использованием мелкозаглубленных фундаментов, причем глубокие фундаменты используются для размещения подкладок на более слабом грунте или там, где требуются значительно более высокие нагрузки.

Geobear предлагает решения, когда фундамент выходит из строя из-за оседания или осадки.

Ленточный (вики-проектирование зданий)

Ленточный фундамент

Этот тип фундамента представляет собой форму мелкозаглубленного фундамента, используемого для обеспечения полосы поддержки линейной конструкции, такой как стена. Ленточные фундаменты используются во многих грунтах и ​​особенно подходят для легких конструкционных нагрузок, например, во многих жилых домах; Обычно используется массивный бетонный ленточный фундамент.

Почему они не работают?

Эффект оседания заставляет полосу опускаться в одном углу или по всей длине стены. Обычно это является следствием либо усадки глинистого грунта, либо эрозии земли под фундаментом из-за избытка воды, например, из-за протекающих дренажей.

Решения Geobear

Наиболее часто наши геополимерные растворы используются в домах, подвергшихся просадке. Мы идентифицируем пораженный участок с помощью исследования почвы и разрабатываем решение, при котором луковицы геополимерного материала вводятся через определенные промежутки времени под ленточный фундамент. Материал расширяется и образует прочную основу под существующей полосой, предотвращая дальнейшее смещение (оседание). Решение обычно используется перед подкреплением, которое является более старым традиционным методом.



Блоки фундаментов

Блоки фундаментов представляют собой прямоугольные или круглые блоки, используемые для поддержки локализованных нагрузок, таких как колонны. Они чаще встречаются в более крупных специально построенных конструкциях, таких как промышленные объекты или другие коммерческие здания, для поддержки больших крытых конструкций.

Почему они не работают?

Выход из строя подушки встречается реже, чем проседание ленточного фундамента, но в этом случае есть несколько возможных причин. Причиной может быть осадка, то есть нагрузка от здания выше, чем может выдержать грунт под подушкой, это может быть вызвано уплотнением грунта. Проседание может также произойти из-за эрозии из-за избытка воды.

Решения Geobear

Мы можем укрепить землю под подушкой, чтобы предотвратить дальнейшее движение. Мы вводим материал на несколько глубин под подушку, в зависимости от размера слабого грунта, и он затвердевает, создавая прочную основу под фундаментом подушки.

Выбранный нами материал также обеспечивает дополнительную несущую способность грунта, что позволяет воздействовать на существующий плитный фундамент более высокими нагрузками. Это идеальное решение, когда строится новый этаж или крыша.



Сплошной фундамент

Сплошной фундамент состоит из железобетонных плит, которые часто покрывают всю площадь здания. Они распределяют нагрузку от множества колонн или стен по площади фундамента и обычно используются для легких бытовых построек на бедных грунтах.

Почему они выходят из строя

Сплошные фундаменты склонны к осадке со временем и рассчитаны на движение вниз. Однако избыточное движение вниз может быть вызвано плохим уплотнением материала наполнителя под ним или проникновением воды через трещины, вызывающими образование пустот.

Решения Geobear

В этих случаях Geobear разработает решение, при котором геополимерный материал вводится непосредственно под плиту в виде сетки через пораженный участок. Материал будет расширяться, чтобы заполнить пустоты и уплотнить существующую заливку, а в некоторых случаях мы можем использовать наш материал, чтобы поднять плиту обратно на нулевой уровень.

Если требуется, чтобы фундамент выдерживал большую нагрузку, мы также можем использовать наш материал на отдельных участках для повышения прочности грунта, что позволит прикрепить к плоту новые опорные колонны.



---





Связаться с нами



Типы фундаментов и их использование (включая полное конструктивное проектирование ростверков и свайных фундаментов) —

Фундамент можно определить как часть конструкции, которая передает нагрузки непосредственно на нижележащий грунт. Это важнейшая часть строительной инженерной системы. Фундамент можно разделить на две группы в зависимости от отношения глубины к ширине (D/B), а именно:

1. Неглубокие фундаменты: Для этого типа D/B ≤ 1. Неглубокие фундаменты всегда предпочтительнее для любого типа конструкций, где бы их ни можно было использовать, поскольку они дешевле и требуют меньше времени и усилий для установки. Примерами являются плитный фундамент или основания, ленточный фундамент, ленточный фундамент, плитный фундамент и т. д.
2. Глубокие фундаменты: Для этого типа D/B ≥ 4, где D часто принимается как L _p , что означает длину сваи. Глубокие фундаменты используются только в тех случаях, когда неглубокие фундаменты не подходят, например, фундаменты в просадочных грунтах, высотные здания, фундаменты в насыпном грунте, сооружения на воде или на воде и т. д. Примерами этого являются сваи, пробуренные опоры, пробуренные кессоны и т. д.

Объяснение типов мелкозаглубленных фундаментов

Ленточное основание: Это непрерывная полоса бетона, предназначенная для распределения нагрузки от равномерно нагруженных стен на достаточную площадь грунта. Он поддерживает в основном несущие стены и может выдержать до 2-х этажного здания. Ширина полосы обычно составляет около 450 мм. Толщина фундамента зависит от прочности материалов фундамента, но не должна быть меньше проекции фундамента и ни в коем случае не менее 150 мм. Под ленточным фундаментом существуют классы, включающие рядовой ленточный, широколенточный, глубоколенточный и т. д.

Рисунок 1: Ленточный фундамент

Рисунок 1: Ленточный фундамент

Широкий ленточный фундамент

Этот тип фундамента используется в местах с низкой несущей способностью грунта, например, в заболоченных местах или в мягкой глине, иле или глине. вверх по земле. Ширина полосы предназначена для уменьшения давления на бедную почву, возникающего в результате нагрузки, за счет распределения нагрузки на большую площадь почвы. Поскольку H ˂ B, как обычно бывает, предусмотрены поперечные арматурные стержни, способные выдерживать возникающие от них растягивающие усилия.

Рисунок 2: Обычный широкий ленточный фундамент Рисунок 3: Широкий ленточный фундамент с Т-образной балкой

Примечание для ленточного фундамента: На наклонных участках экономичнее использовать ступенчатый фундамент. Это помогает сократить объем земляных работ и обратной засыпки. Шаг делается по линии поверхности земли, и глубина каждого шага обычно составляет 225 мм. Нахлест бетона у ступени должен быть не меньше глубины фундамента.

Рисунок 4: Ступенчатый ленточный фундамент

Глубокий ленточный фундамент

Этот класс ленточного фундамента используется в усаживаемом глинистом грунте для противодействия изменчивым почвенным условиям в разные сезоны. Глубина этого фундамента обычно составляет 900 мм и более. Обычно чем больше толщина фундамента, тем больше сопротивление разрушению от неравномерной осадки.

Рисунок 5: Глубокий ленточный фундамент

Плоский фундамент

Это изолированный фундамент для поддержки колонн. Нагрузка конструкции передается через отдельные колонны, а площадь фундамента определяется путем деления нагрузки на колонну (P) плюс вес фундамента (W) на допустимое опорное давление (q _и ). То есть A = (P + W)/q _a . Минимальная толщина основания 150 мм.

Рис. 6: Одинарный блочный фундамент

Комбинированный блочный фундамент

Он состоит из 2 или 3 колонн на одном фундаменте. Комбинированные фундаменты используются только тогда, когда в них есть необходимость, и условия их использования следующие:

1. Когда соседние колонны расположены слишком близко, так что их фундаменты перекрывают друг друга, тогда фундаменты должны быть объединены.
2. Если один из фундаментов расположен слишком близко к границе площадки, так что один блочный фундамент будет подвергаться внецентренной нагрузке, тогда этот фундамент следует объединить с фундаментом соседней колонны. Цель этого состоит в том, чтобы избежать опрокидывающих сил или подъема, которые могут возникнуть из-за эксцентриситета основания.
3. Если каркасное здание возводится рядом с существующей конструкцией, часто необходимо использовать консольное или асимметрично комбинированное основание для колонн рядом с существующим зданием, чтобы давление на грунт из-за основания не могло так сильно увеличивать недра под фундаментом существующего здания, чтобы вызвать заметную осадку.

Комбинированное основание может быть выполнено любой формы при соблюдении основных требований. Обычно распространены прямоугольная, трапециевидная и Т-образная формы.

Рисунок 7: Комбинированный блочный фундамент

Матовый или плотный фундамент

Этот тип подходит для использования на грунтах с низкой несущей способностью, таких как мягкая глина или ил, а также для фундаментов многоэтажных каркасных зданий. Если в таких районах общая площадь отдельных фундаментов или требуемой полосы покрывает более 50% проектируемой площади здания, использование одиночного блочного фундамента становится неэкономичным. Вместо этого следует использовать плотный фундамент. Общепринято формировать плотный фундамент для всего здания, а не отдельные ленточные или кулисные фундаменты для колонн. Плоты действуют как единое целое, что позволяет избежать относительной осадки между основанием колонн. Толщина плотного фундамента обычно зависит от конструкции, но обычно используются значения 300 мм.

Сплошной фундамент используется в конструкциях, когда

1. Допустимое давление грунта низкое
2. Возможна неравномерная осадка
3. Большая нагрузка
4. Рассеянный фундамент покроет более половины площади плана
2

Типы ростверка

Существует много типов фундамента. Чтобы узнать, какой из них подходит для использования, необходимо подтвердить, что

1. Почва не подходит для блочного фундамента или других неглубоких фундаментов. Это может быть подтверждено анализом почвы.
2. Плотный, а не свайный фундамент является подходящим типом фундамента.
3. Конструктивная конфигурация здания изучается с упором на расстояние между колоннами.
4. Нагрузки на колонну определяются для всех колонн.

С учетом этого применяются следующие типы плотов:

( a ) представляет собой настоящий плот, представляющий собой плоскую бетонную плиту одинаковой толщины по всей площади; это подходит для близко расположенных колонн, несущих небольшие нагрузки.

( b ) представляет собой плот с частью плиты под утолщенной колонной; это обеспечивает достаточную прочность для относительно больших нагрузок на колонну.

Как определить увеличение эффективного вертикального напряжения

( c ) представляет собой плот с утолщенными полосами вдоль линий колонн в обоих направлениях; это обеспечивает достаточную прочность, когда расстояние между колоннами велико и нагрузки на колонны неравны.

( д ) представляет собой плот, в котором под каждой колонной предусмотрены пьедесталы; эта альтернатива служит той же цели, что и ( b ).

( e ) представляет собой двустороннюю решетчатую конструкцию из ячеистой конструкции и пересекающихся стальных конструкций

( f ) представляет собой плот, в котором стены подвала использованы в качестве ребер или глубоких балок.

Соображения по конструктивному проектированию плитных фундаментов

Простейшая форма ростверка состоит из железобетонной плиты, которая поддерживает колонны и стены конструкции и распределяет нагрузки на нижележащий грунт.

Плита выполнена в виде колонного плоскоплитного перекрытия, опирающегося без прогиба вверх на колонны и стены. Давление грунта, действующее на плиту, обычно считается равномерно распределенным и равным сумме всех нагрузок на колонну, деленной на площадь плота. Моменты и сдвиги в плитах определяются с помощью соответствующих коэффициентов, перечисленных в нормах для расчета плоского перекрытия.

Из-за неравномерных колебаний сжимаемости почти всех почвенных отложений вероятны соответствующие неустойчивые отклонения давления грунта от среднего значения. Поскольку моменты и срезы определяются на основе среднего давления, считается хорошей практикой армировать плиту больше, чем требуется теоретически, и использовать одинаковый процент стали сверху и снизу

Аналогия с плоской плитой действительна только в том случае, если дифференциальная осадка между столбцами мала и, кроме того, если характер дифференциальной осадки носит скорее неустойчивый, чем систематический характер.

Кроме того, даже если глубинные или систематические осадки незначительны, аналогия с плоской плитой, вероятно, приведет к неэкономичности конструкции, если только колонны не будут более или менее равномерно распределены и одинаково загружены. В противном случае дифференциальная осадка может привести к существенному перераспределению моментов в плите. В таких условиях плоты иногда проектируют на основе концепции модуля реакции грунтового основания, из которой следует, что грунт рассматривается как аналог ложа из близко расположенных и равноотстоящих друг от друга упругих пружин одинаковой жесткости по своему напряженно-деформированному поведению.

Найдите ЗДЕСЬ типовой проект ростверка

Строительство ростверка

Ростверк всегда изготавливается из железобетона. Их заливают небольшими участками, такими как 10 м × 10 м, чтобы избежать чрезмерных усадочных трещин. Строительные швы тщательно расположены в местах с низким напряжением сдвига, например, на осевых линиях между колоннами. Подкрепления должны быть непрерывными в точках. Если стержень сращен, обеспечивается достаточный нахлест. Вдоль стыков могут быть предусмотрены срезные шпонки, чтобы безопасно передавать напряжение сдвига через стык. При необходимости плот может быть утолщен, чтобы обеспечить достаточную прочность в местах соединения.
