Видео как сделать бетономешалку из бочки своими руками: Как сделать бетономешалку своими руками из бочки?

Содержание

схема сборки из бочки или стиральной машины, видео

Преимущества механизированного способа приготовления строительных смесей перед ручным хорошо известны: при минимальных трудозатратах раствор получается более однородным и качественным. При отсутствии или внезапной поломке заводского оборудования на помощь приходит самодельная бетономешалка, собираемая из любой подходящей емкости. При выборе чертежа ориентирами служат ожидаемая производительность (объем чаши), способ перемешивания (гравитационный, принудительный или комбинированный) и тип привода (ручной, электрический или бензиновый). Акцент делается на достижении максимальной герметичности, устойчивости и удобном расположении перемешивающих элементов.

Оглавление:

Особенности самоделок
Сборка на основе бочки своими силами
Смеситель из стиральной машины
Полезные рекомендации

Из чего и как сделать бетономешалку своими руками?

Стандартная схема включает деревянный или металлический каркас, рабочую чашу, электрический двигатель или ручку для вращения и передаточный механизм.

Для удобства перемещения оснащают колесами, для упрощения выгрузки – поворотным устройством. Значительные требования выдвигаются к емкости для перемешивания, минимальная толщина ее стенок составляет 3 мм, внутренний объем – 150-200 л (при этом в стандартном режиме он загружается далеко не полностью). Подходящими характеристиками обладают металлические бочки, бидоны для молока, соединенные эмалированные тазы, корпуса стиральных машин с вертикальной нагрузкой, при их отсутствии можно сделать из толстого листа стали. В этом случае отдельные элементы бадьи свариваются или скрепляются с помощью болтов.

Далее следует определиться с типом привода и передаточного механизма. Лучший вариант – использование двигателя от стиральной машины, он обеспечивает оптимальную частоту оборотов (в пределах 1300-1450 об/мин, 25-40 оборотов бочки после редуктора) и выдерживает значительные эксплуатационные нагрузки.

Он может достаточно долго работать без перегрева в непрерывном режиме или при небольших паузах для охлаждения, у многих из них еще действует таймер. При покупке готовых двигателей отталкиваются от мощности, указанной в инструкции, рекомендуемый минимум для самоделок составляет 12 Вт/л для неподвижных агрегатов с принудительным замесом, 15 – горизонтальных гравитационных, 20 – наклонных вращающихся моделей.

Для преобразования вращающего момента выбирается ременная, цепная или зубчатая передача. Расчет звеньев или диаметра колес проводится из учета максимально допустимой итоговой частоты оборотов – 50 в минуту, лучше меньше. При изготовлении наклонного смесителя предпочтение отдается прямому редуктору, горизонтальной – угловому. Лучше всего для данных целей подходят маховик, шестерня для подключения к нему стартера или ступица колес от старого легкового автомобиля, в остальных случаях для обеспечения правильной передачи требуется сложный расчет.

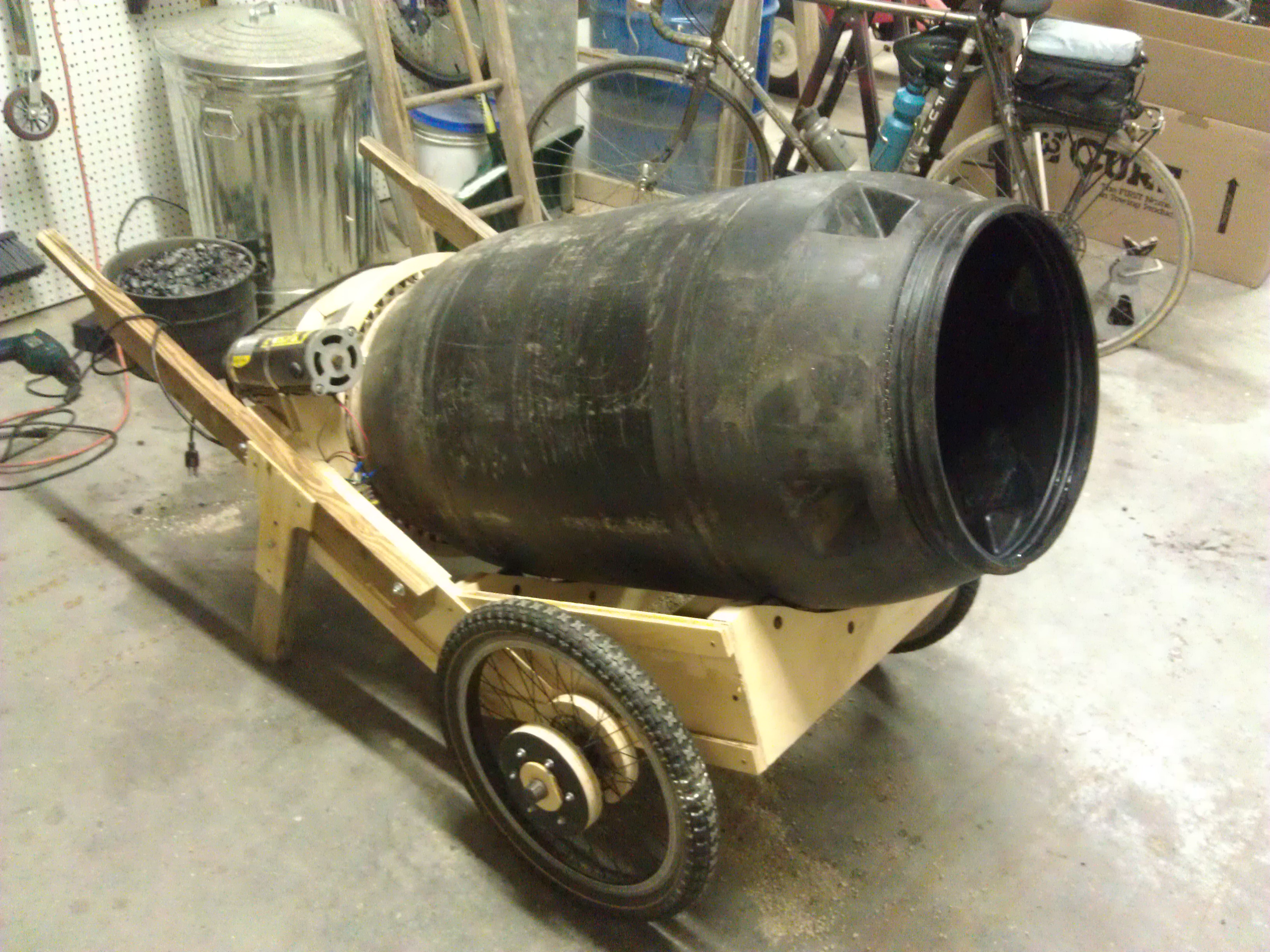

Пошаговое руководство по сборке ручной бетономешалки из бочки

Простейшим вариантом является насаженная на металлическую трубу молочная фляга или цилиндрическая бадья с прорезанным люком для засыпки компонентов и выгрузки раствора. Лучшие результаты при этом достигаются при реализации схемы с рабочей осью, проходящей строго по диагонали, отпадает необходимость в наваривании внутренних выступов или лопастей, качество получаемых смесей считается приемлемым.

Подготовка емкости. Работы начинаются с осмотра бочки и оценки ее состояния, она считается подходящей для собирания бетономешалки при отсутствии на стенках дефектов и тонких участков. Одно дно оставляется цельным и герметичным, во втором прорезается люк (1/3 от общей площади), отрезанный кусок насаживается на петли, уплотняется прокладками с внутренней стороны и закрывается замком. С двух сторон просверливаются отверстия для насадки чаши на рабочую ось.

Сварка треугольной или квадратной стационарной рамы из металлических уголков с шириной не менее 100×100 мм.
Подготовка вала: металлическая труба зачищается шкуркой.
Насадка бочки на ось.
Установка подшипников в верхней части рамы, соединение всех элементов, приварка с одной или двух сторон ручки.
Окрашивание корпуса и рамы грунтами и эмалями с антикоррозийными свойствами.

При желании такая бетономешалка из бочки достаточно быстро подключается к электроприводу. В этом случае к рабочему валу приваривается широкий зубчатый венец или колесо, на одной с ним плоскости к раме фиксируется двигатель с венцом поменьше и обеспечивается цепная или ременная передача. Проблемы при эксплуатации такой модели связаны с риском протекания воды через люк, на достижение нужной герметичности уходит много сил, а замковые соединения не всегда выдерживают вес перемешивающегося раствора.

Важным требованиям является прокладка и закрепление по краям резины или силикона.

Инструкция по сборке бетоносмесителя принудительного действия

Отличием от предыдущей схемы является наличие наваренных на рабочий вал лопастей, обеспечивающих равномерное перемешивание компонентов с любой плотностью. Для работы используется старая стиральная машинка, основные этапы включают:

Подготовку рамы из толстого деревянного бруса или металла. В первом случае для соединения отдельных элементов используются система пазов или саморезы, во втором они образуют жесткий каркас с помощью сварочного аппарата. На этом этапе также предусматривается расположение поворотного механизма, облегчающего процесс выгрузки раствора.

Демонтаж двигателя из стиральной машины и замена его валом.
Нарезка из толстого листа стали лопастей и прикручивание их к оси при помощи болтов. Чем толще будет металл, тем лучше, ввиду высокой степени износа рекомендуемым минимумом является 3 мм.
Герметизация сливного отверстия бака.
Фиксация емкости на жесткую основу.
Подключение электродвигателя, оптимальным вариантом будет зубчатая передача.
Монтаж защитного кожуха.

Профессиональные самодельные бетономешалки собираются по готовым чертежам, их отличительной чертой является форма рабочей емкости в виде груши (с сужающимися краями). Ее можно сделать самостоятельно из простой бочки, но лучшие показатели качества растворов и прочности и надежности самого агрегата достигаются при вырезке конусообразных элементов из цельного листа металла и сварке их между собой.

Внутри привариваются как минимум две симметричные лопасти, крепление вала на подшипники проводится в первую очередь и лишь потом устанавливается двигатель и редукторная передача.

Нюансы технологии сборки, советы и рекомендации

Основные проблемы связаны с организацией правильной передачи крутящегося момента на вал и обеспечением удобной выгрузки, герметичности и устойчивости. При планировании частого использования предпочтение отдается моделям, поворачивающимся в разные стороны с механизмом фиксации рабочей емкости в определенном положении (ограничителями поворотных шестерней). Для упрощения процесса замеса и обеспечения безопасной и длительной эксплуатации самодельной бетономешалки советуется:

1. Соблюдать соосность и симметричность при размещении лопастей или зубьев внутри бочки или сваренной бадьи. Их сдвиг относительно центра тяжести или друг друга приводит к некачественному перемешиванию раствора, возникновению бокового биения, дополнительным нагрузкам на стенки чаши и быстрому выходу из строя.

2. Зачищать металлические детали от ржавчины и обрабатывать их антикоррозийными грунтами. По окончании сборки смеситель окрашивается еще раз.

3. Устанавливать дополнительные ребра жесткости для улучшения устойчивости как стационарных, так и перемещаемых агрегатов. Во втором случае к нижней части основания привариваются колеса от старой тачки.

4. Сделать две ручки при сборке бетономешалки с ручным приводом. Это позволит вращать ее с любой удобной стороны самому или задействовать силы двух человек.

5. Отслеживать состояние шкивов и аналогичных элементов, соединяющих редуктор и двигатель. Они не должны быть сильно ослабленными или натянутыми, ременная, цепная или зубчатая передача фиксируется на одной плоскости с венцом, закрепленным на основном рабочем валу.

6. Подключать кабель питания к двигателю через пускатель с кнопкой.

7. Использовать однородные виды металла.

8. Предусмотреть защиту двигателя от брызг строительного раствора, такой кожух проще всего соорудить из крупноперфорированного жестяного или стального листа.

9. Делать периодическую проверку и подтягивание соединений болтов бетономешалки.

Бетономешалка своими руками — фото готовых идей с инструкцией

Оглавление:

Бетономешалка требуется, когда происходит строительство. Экономия на материале приводит к плохим последствиям, поэтому его следует тщательно выбирать.

Бетон используется как при постройке крупных зданий, так и для фундамента небольшого помещения.

Разновидности изготовления бетономешалки

Самый простой вариант – это бетономешалка, которая работает с помощью человеческих усилий. В более сложном варианте используется электродвигатель. Но и он создается из подручных приспособлений.

При изготовлении бетономешалки своими руками следует учесть несколько моментов:

Изделие должно быть безвредным. Особое внимание уделяется преобразователю, который работает от электричества.
Вложений в производство бетономешалки должно быть по минимуму.
Делайте выбор в пользу автоматического изделия, оно проще в применении.

Выбор материалов

Что же требуется для производства ручной бетономешалки? Нам понадобятся:

крепление;

трубка;
сварочное устройство;
профиль;
шлифмашина;
подшипники;
фланцы;
бочка на 200 литров;
металлические уголки 50 на 50 мм;
карточные петли.

Для изготовления бетономешалки с электрическим двигателем в список потребуется добавить несколько уголков, разрезанная труба по частям, узловую арматуру и сам электрический двигатель.

Поэтапная инструкция

С торцевых частей бочки сделать прорези. К ним фиксируются фланцы и вал.
По бокам делаются отверстия для заполнения бочки бетоном и прикрепления люка.
Карточные петли понадобятся для открывания люка
Протяните вал через прорези с торцовых сторон бочки.
На вал крепятся фланцы, которые усилят стенки.
Уголки требуются для изготовления гребенки. Благодаря ей смесь готовится быстрее. Уголки помещаются с внутренней стороны бочки, и к ним крепятся штыри.
Швеллер, уголки и подкосы нужны для подпорок.
Детали состыковывают, и полученные подпорки располагают рядом с торцевыми сторонами бочки.
Подпорки вкапывают в землю для прочности глубиной около 30 см.

Вал по бокам фиксируется рычагами. Величина ручек выбирается такая, чтобы можно было вращать барабан двумя руками.

Выбираете место для бетономешалки и располагаете там конструкцию, рядом с люком должен быть участок для хранения элементов бетона. Они укладываются через люк и перемешиваются.

Сборка электрического двигателя

Для изготовления бетономешалки с электрическим двигателем подойдет мотор с одной фазой.

Если есть дома двигатели от старых стиральных машин, можно использовать их в качестве электродвигателя для бетономешалки. Средняя скорость вращения должна быть 20 – 30 оборотов в минуту.

Мотор с бензинных мотоциклов тоже подойдет. Он будет удобен тем, что нет зависимости от электричества.

Необходимо помнить: Для удобства эксплуатации бетономешалки следует продумать наличие механизма для опрокидывания (она делается из уголков) и для передвижения.

Вал должен вращаться через подшипники. Раствор используется в максимум в количестве 7 ведер.

Проявите сообразительность, учтите свои собственные предпочтения, и вы добьетесь необходимого результата и удобства использования.

Схемы для создания бетономешалки

Он составляется довольно легко. Для самого простого механизма возьмите электрическую дрель, ведро и опора. Бетона при этом будет не много, но для прокладывания дорожки во дворе или для заливания пола в доме такой вариант подойдет.

Далее проектируем основание. Чертеж его тоже должен содержать. Основание нужно такое, чтобы смогло выдержать и бетон, и саму бетономешалку. Оно обязательно должно быть крепким и устойчивым. Легким вариантом будет участок из бруса, более крепким будет основание из металла.

Для контроля вращения двигателя используйте редуктор, который можно сделать из ремней.

Не исключайте из производства бетономешалки этап проектирования. Процесс становится намного легче.

Сделаем выводы: бетономешалка является неотъемлемой частью строительных работ, и при небольших усилиях ее можно сделать своими руками как ручную так и с электродвигателем. Главное, не забывайте о чертежах, и тогда сам работа будет сделана без ошибок и за короткий срок!

Фото бетономешалок сделанных в домашних условиях

самодельная бетономешалка из стиральной машины. Как сделать его из бочки по чертежам своими руками в домашних условиях?

Чертежи и конструкции
Как сделать из стиральной машины?
Инструменты и запчасти
Сборка
Изготовление из бочки
Рекомендации

Строительство зданий и других сооружений часто связано с применением бетонной смеси. Перемешивать раствор лопатой в больших масштабах нецелесообразно. Удобнее в этой ситуации использовать бетономешалку, которую можно купить в специализированном магазине или сделать своими руками. Самодельная бетономешалка – отличная альтернатива покупному агрегату с меньшими денежными затратами.

Чертежи и конструкции

Популярным вариантом является механическая бетономешалка, имеющая значительный объем. При этом привод может быть ручным или электрическим. Чтобы выгрузить бетон, нужно наклонить ковш в сторону. Всем конструкциям в форме цилиндра присущ главный недостаток – плохое перемешивание смеси в углах. Также при 35 об/мин происходит распыление смеси. Но эту проблему можно устранить, приварив отрезанную часть обратно к стволу и просверлив небольшой лючок.

Такой заполнитель способен замешивать простой раствор примерно за пять минут, сухую смесь до 12 минут.

Второй вариант — комбинированный агрегат горизонтального типа с гребенками. Также есть две разновидности: ручная и электрическая. Основным преимуществом является однородное перемешивание бетона, а также хорошая скорость и качество. Агрегат изготавливается из бочки, например, на 500 литров, а по качеству не уступает современным моделям. Скорость перемешивания зависит не от времени, а от количества оборотов. Для приготовления бетонной смеси необходимо сделать всего 3-4 оборота. Среди недостатков – сложность конструкции. Чтобы сделать его своими руками, вам понадобится немалое количество вспомогательных элементов. При конструировании разгрузочной двери важно использовать только качественные детали.

Третий вариант – электрическое строительство. В основном эта модель копируется домашними умельцами. В зависимости от выбранного чертежа готовая бетономешалка отличается некоторыми деталями. Горловину и дно необходимо закрепить планками, которые привариваются крест-накрест. Рекомендуется собирать устройство так, чтобы ковш вращался вместе с осью.

Сложнее, но благодаря такой конструкции увеличивается срок службы.

И четвертый вариант – это вибрационная бетономешалка. Очень часто умельцы с перфоратором мощностью до 1,3 кВт с ударным механизмом принудительного действия пытались самостоятельно изготовить узел, но желаемого результата не получали. Ошибки могут быть следующие:

неправильный выбор емкости — она должна быть высокой и круглой;
неправильное расположение вибратора — он должен располагаться на оси емкости, на расстоянии от дна, аналогичном радиусу самого вибратора;
использование плоского вибратора – в этом случае он не сможет создать необходимую систему волн;
очень большой вибратор – диаметр должен быть 15–20 сантиметров, иначе прибор не сможет перемешать раствор.

При соблюдении всех требований на выходе получается бетон изумительного качества. Для замеса жестких бетонных смесей применяют роторные бетономешалки, изготовление которых своими руками намного сложнее.

Некоторые подключают электрический провод через редуктор, что значительно увеличивает стоимость будущего агрегата.

Существует несколько классификаций конструкций бетоносмесителей, отличающихся параметрами. Если рассматривать принцип действия, то различают следующие виды:

гравитационный — вращение барабана происходит за счет силы тяжести;
обязательный — за счет внутренних лопаток;
периодический — необходимы частые остановки из-за малой мощности;
шестерня или коронка;
константа — использование в масштабном строительстве в связи с непрерывными работами.

По типу производимого бетона различают растворосмесители и бетоносмесители. В растворосмесителях используются горизонтальные шнековые элементы, вращающиеся в стационарной емкости.

Многие задаются вопросом о пользе создания самодельной бетономешалки.

Некоторые люди используют материалы, которые вообще не предназначены для смешивания бетона, например, дрель.

Но этот инструмент хорош для сверления отверстий в стенах, а не для создания растворов из бетона. То же самое можно сказать и о различных смесителях. На самом деле преимущества самодельной бетономешалки высоки и заключаются в следующем:

минимальные или нулевые производственные затраты;
отсутствие сложной технической схемы, требующей определенной области знаний;
наличие необходимых элементов для сборки;
возможность разработки индивидуального проекта;
возможность создания разборной конструкции.

Таким образом, самодельная бетономешалка имеет массу преимуществ. Этот вариант не подходит для тех, кто не хочет работать своими руками или ожидает быстрого результата. Создание собственного юнита требует много сил, терпения и времени. Что-то нужно переделывать или подгонять прямо при сборке. А для тех, кто готов рискнуть, ниже представлены популярные способы изготовления бетономешалки своими руками.

Как сделать из стиральной машины?

Для строительства в этом случае нужен бак и двигатель. Мы рекомендуем использовать вертикальные стиральные машины. Если с корпусом все в порядке, то нужные элементы могут быть упущены. Здесь есть один ключевой минус – зачерпывание смеси кельмой. Чтобы избежать подобных неудобств, бак и двигатель лучше поставить на самодельную раму.

Самый распространенный вариант — качели. Основные преимущества:

простота быстрой очистки от смеси;
возможность больших нагрузок;
мобильность.

Инструменты и запчасти

Необходимо подготовить уголки разных размеров, двигатель от стиральной машины и бак. Соорудить бетономешалку можно с помощью инструментов, которые есть у вас дома.

Сборка

Для изготовления такой конструкции необходимо сварить из уголка 50*50 миллиметров два треугольника, размер которых 0,6*0,8*0,8 метра. Расположите их друг напротив друга и приварите к каждой стороне по два уголка по 0,5 метра. В результате получается качественное построение пары треугольников.

Приварите две гайки поверх треугольников, чтобы 25-мм вал мог свободно двигаться. Чтобы не выскакивало из отверстия, нужно приварить по краям вала. Далее нужно взять 2 уголка по 1,4 метра и 3 – по 0,4 метра. Поместите средний угол в центр и сваркой сделайте лестницу. Приварите средний уголок к валу, и качели готовы.

Далее необходимо сделать две заготовки длиной 0,9 метра, нарезав стальные полосы размером 50*4 мм. В центре сделайте отверстия размером с резьбу оси. Чтобы придать пластинам форму лопастей, их нужно немного согнуть и установить на оси под наклоном 90 градусов, фиксируется гайками и приваривается.

Поместите бак на одну сторону качелей и приварите. Его нижняя часть должна быть направлена к вершинам треугольников. Сливать не надо — можно заткнуть. Теперь нужно протестировать лезвия.

Двигатель расположен напротив качелей. Для защиты от воды в нем врезан резиновый кожух.

Осталось проверить блок, подключив его к электрической сети. Чтобы получить решение, качели поднимаются в сторону за двигателем. Бетономешалка своими руками готова. По желанию можно соорудить бетонный подающий лоток.

Изготовление из бочки

В бочковом устройстве раствор движется наклонно: смесь движется с одной стороны на другую. Здесь можно изготовить два вида бетономешалки: ручную или электрическую. Преимущества:

понятная конфигурация для пользователей;
более низкая стоимость продукта;
устранение проблем, связанных с ремонтом.

Для создания бетономешалки в домашних условиях вам понадобится бочка 0,1-0,2 кубометра, толстая труба диаметром 32 миллиметра, стержень для оси диаметром 30 миллиметров, автомобильный руль, дверь петли, сварочный аппарат, ножовка по металлу и болгарка.

Проделайте отверстия снизу и сверху по центру бочки, проденьте металлическую ось диаметром 30 миллиметров и хорошенько проварите, чтобы ведро хорошо прикрепилось. Сбоку (по центру бочки) прорезать отверстие размером 90*30 сантиметров для подачи раствора. Очень маленький люк будет затруднять засыпание смеси, а слишком большой скажется на прочности устройства. Далее соорудить из квадрата несколько лопастей и приварить внутри емкости к оси и к стенке бочки. В основном изготавливают 5 лопастей. Теперь нужно установить крышку и прикрутить ее к дверным петлям, которые приварены к бочке.

Затем устройство устанавливается на опору высотой около метра. Для этого нужно самостоятельно сварить раму, приварить втулки и вставить ось, прикрепить руль или другой элемент ручки, чтобы удобно было вращать барабан.

Чтобы агрегат служил долго, стоит придерживаться следующих рекомендаций:

при сборке важно обращать внимание на надежность соединительных элементов всей конструкции;
если нет сварочного аппарата, то все детали скрепляются болтами с шайбами;
также особое внимание следует уделить герметичности;
наклон ствола должен составлять примерно 5 градусов по отношению к земле;
все вращающиеся элементы должны быть тщательно смазаны для обеспечения бесперебойной работы бетономешалки.

При желании агрегат можно сделать переносным, используя колеса от любой тачки или даже стиральной машины.

Смеситель пакли Papercrete — Lily Ann Fouts

АвторLilyAnn 3 сентября 2015 г. 6 февраля 2018 г. Дом из мешков с землей, проекты

В прошлом году для изготовления партий паперкрета требовалось наполнить бочку газетой и водой, а затем измельчить ее вручную с помощью дрели со специальной насадкой. НАЖМИТЕ ЗДЕСЬ, чтобы увидеть прошлогодний пост об этом.

Используя эту процедуру, мы могли производить только относительно небольшие партии бетона, и от такого смешивания у меня всегда болели руки! Ближе к концу прошлогоднего сезона Кит начал собирать материалы для изготовления бетономешалки, используя в качестве модели тот, что есть на сайте makepapercrete.com. (Обязательно посетите этот сайт, чтобы посмотреть отличное демо-видео и заказать пошаговые инструкции, если вы заинтересованы в том, чтобы создать его самостоятельно!)

Сосед рядом с нашим домом раздобыл заднюю ось джипа и приварил ее к раме старого прицепа для лодки, а затем отец Кита, Ли, этой зимой, пока нас не было, собрал это хитроумное изобретение.

Теперь, чтобы смешать паперкрет (партия примерно в 3 раза больше, чем мы могли сделать раньше), все, что нам нужно сделать, это заполнить наш миксер примерно наполовину водой, бросить 45 фунтов газеты, ездить, пока она не измельчится, затем добавьте 45 фунтов портландцемента и проедьте еще немного, чтобы все перемешать! На самом деле есть место для большего, если мы хотим сделать еще большую партию.

Мы поместим слой паперкрета толщиной около двух дюймов как внутри, так и снаружи стенок мешков с землей, чтобы защитить мешки с землей и обеспечить дополнительную изоляцию от холода и жары. В конечном итоге картон будет покрыт известковой штукатуркой.

Смотрите фото и видео нашего бетономешалки ниже!

Ось была повернута таким образом, чтобы приводной вал был направлен вверх, затем к оси в сборе был прикреплен резервуар для поения скота с отверстием в центре, а на приводной вал было установлено стальное лезвие. Как вращаются колеса, так и лезвие!

К сожалению, при первом наполнении вытекло довольно много воды. Тем не менее, это все еще работало! Позже Ли заделал большую часть утечек клеем и смазкой. Мы также потеряли воду сверху, когда лезвие начало вращаться, поэтому нам нужно лучше запечатать крышку!

Мы бросили 45 фунтов газеты в миксер и убедились, что она вся пропитана.

Сначала мы попробовали буксировать миксер с помощью газонокосилки.
