Типы фундаменты: плюсы, минусы, порядок ценообразования

Вопросы, рассмотренные в материале:

• Основные виды фундамента
• 4 типа фундамента
• Критерии выбора того или иного типа фундамента для дома
• Материалы для возведения фундамента
• Стоимость фундамента

Изучить типы фундаментов желательно всем, кто стал счастливым обладателем участка земли. Это необходимо, чтобы выбрать оптимальное основание для своего будущего дома. Возведение фундамента – крайне ответственный процесс, ошибки в котором приведут к снижению прочности постройки, а в самом худшем случае – к его быстрому разрушению.

При этом необходимо также понимать, как выбрать тот или иной вариант, если, например, под условия строительства подходят сразу два типа. В нашей статье мы расскажем, каким может быть фундамент, что влияет на выбор вида, поговорим об используемых материалах и озвучим примерные цены.

Основные виды фундамента

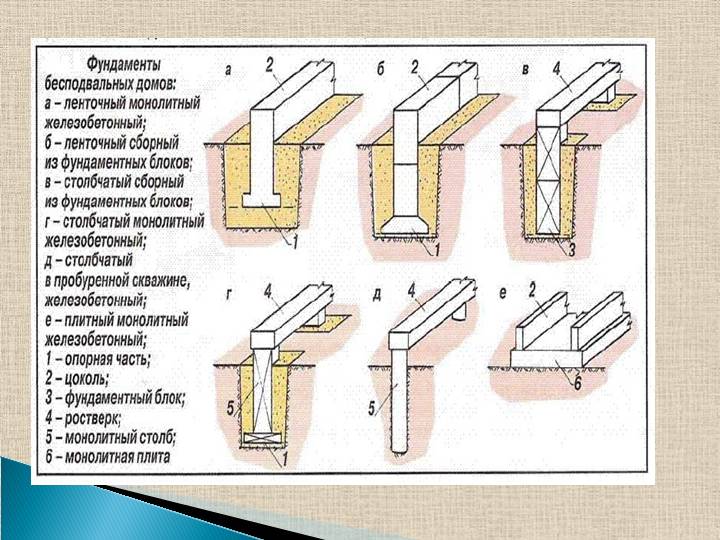

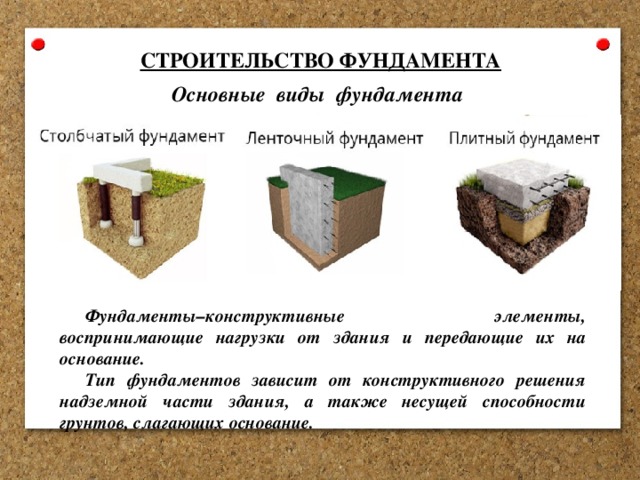

Существует 4 основных конструктивных типа фундамента:

• Столбчатый.
• Свайный.
• Ленточный.
• Плитный.

Также их можно разделить на 2 типа:

• Мелкозаглубленные.
• Глубокозаглубленные.

Фундамент закладывают ниже глубины промерзания грунта, когда нужно защитить его от выталкивания наверх из-за пучения почвы при отрицательных температурах. Мелкозаглубленные типы оснований хорошо подходят для строительства легковесных построек на участках с почвами, которые не подвергаются морозному пучению. Чем больше глубина заложения фундамента, тем больше придется выделить финансов на его строительство.

4 типа фундамента

Существует 4 типа фундаментов по способу возведения:

Столбчатые основания

В местах предполагаемой наибольшей нагрузки, а также под углы будущего дома устанавливают столбы из бетона или дерева и закапывают их в землю на глубину более 1,5 метра. Это необходимо, чтобы фундамент не вырвало из грунта при отрицательных температурах.

Данный тип фундамента, как правило, используют при строительстве легковесных и временных зданий.

Свайные основания

Фундамент с винтовыми сваями очень прост в сборке и его можно смонтировать за два дня, например, под летний домик на даче. Винтовая свая представляет собой огромный шуруп с винтом на конце. Такие сваи сначала вкручивают в грунт, а затем устанавливают на них конструкции.

Преимущества:

• Простота и быстрота в монтировании.
• Не требует предварительной подготовки земли.

Недостатки:

• Недолгий срок службы из-за коррозийного разрушения лопастей свай.
• Есть вероятность выталкивания свай вверх из-за высокой теплопроводности металла.
• Грунт вокруг свай промерзает глубже, чем в бетонном фундаменте.

Другой вариант свай – буронабивные. Для установки такой конструкции необходимо сделать отверстие в грунте длиной от 1,5 метра, вставить в него арматуру и залить бетонной смесью. Разновидностью такого типа фундамента являются сваи ТИСЭ. Они имеют расширение внизу, за счет чего увеличена несущая способность конструкции. Но такой тип свай можно использовать только для установки в полутвердых и тугопластичных глинах.

Преимущества:

• Возможность построения тяжелого здания даже при слабом грунте: буронабивные сваи передают вес в глубокие более прочные слои грунта.
• Не требует выполнения большого объема земляных работ (по сравнению с установкой других типов фундаментов).

Недостатки:

• Сложная технология монтирования.
• Имеет относительно высокую стоимость при установке в сыпучие и текучие грунты.
• Выполнение инженерно-геологических изысканий на большую глубину, чем в остальных случаях.

Плитные основания

Считается одним из самых универсальных типов фундамента. Конструкция выполнена в виде целостной плиты, плоской или ребристой. Бывает утепленная (УШП) или неутепленная. Устанавливается единым полотном под весь дом. Является популярным типом фундамента при строительстве загородных домов. Можно возводить на любых грунтах, кроме пылеватых влажных песков-плывунов, текучих глин, насыпных и заторфованных.

Преимущества:

• Является оптимальным решением для многих случаев строительства.
• Прочность.
• Не требует глубокого заложения, что удобно при высоком УГВ.

Недостатки:

• Не подходит для строительства крупных домов сложного проектирования.
• Для установки нужно много стройматериала, в том числе для отсыпки песчаной подушки и засыпки пола.
• Если предполагается цокольный этаж, его придется проектировать отдельно, так как плитный фундамент расположен на одном уровне с поверхностью земли.
• Не подходит для строительства домов на участках со склонами и большими перепадами высот – более 1 м.

Ленточные основания

Бывают двух типов:

• Полнозаглубленный фундамент.
• Мелкозаглубленный фундамент – МЗЛФ.

Полнозаглубленный подразумевает установку на всю глубину промерзания грунта. Показатель промерзания рассчитывают примерно, учитывая тип здания, вид почвы, режим эксплуатации дома.

Является одним из самых прочных оснований, подходит для строительства зданий любой формы и габаритов. Его несущая способность не связана с армированием конструкции.

Преимущества:

• Легкость в сборке.
• Прочность.

Недостатки:

• Требует большого количества стройматериалов из-за глубокого заложения.
• При высоком УГВ сложно устанавливать.

Мелкозаглубленный фундамент – это монолитная железобетонная балка на песчаной подушке.

Преимущества:

• По сравнению с полнозаглубленным не требует большого количества стройматериалов.
• Можно возводить при высоком УГВ.

Недостатки:

• Имеет низкую жесткость (есть риск растрескивания зданий, построенных из блоков или кирпича).
• Обязательно хорошее армирование.
• Необходимо наличие системы дренажа и песчаной подушки.

Такой фундамент подходит для возведения на участках со сложным грунтом, высоким УГВ, больших перепадах высот и т. д.

При МЗЛФ не обойтись без обустройства утепленной отмостки для стабилизации строения и предотвращения пучения грунта зимой. Отмостка без утепления отведет от фундамента стекающие осадки и защитит от подтопления.

Критерии выбора того или иного типа фундамента для дома

Фундамент в прямом смысле слова является основанием для строения, которое на нем стоит. И, конечно, от того, насколько прочно и добротно построен фундамент, зависит и долговечность дома. Трещины на основании говорят о несоблюдении технологии строительства. Со временем повреждения перейдут на стены и спровоцируют разрушение всего дома.

При строительстве основания крайне важно учесть все обстоятельства, которые могут повлиять на его надежность и долговечность в будущем.

• Характеристики почвы. Определяясь с типом фундамента здания, в первую очередь нужно разобраться с геологическими свойствами грунта: заказать отбор пробы почвы для изучения ее состава. Из полученных результатов будет понятно, насколько высок уровень грунтовых вод в разные сезоны, каковы вероятность просадки фундамента, пучинистость грунта. Кроме этих показателей, необходимо учитывать сейсмичность региона строительства.
• Примерный показатель нагрузки на основание. Этот параметр поможет при выборе типа фундамента. При расчете нагрузки учитывают примерный вес будущей постройки, сюда входят: стены, крыша, отделка, перегородки и другие имеющиеся конструкции и даже мебель. Также нужно знать показатель опорной площади фундамента для определения давления на грунт. Чтобы его получить, надо общий вес постройки разделить на площадь опоры. Чем меньше давление, тем лучше, однако для увеличения ширины основания понадобятся дополнительные траты.
• Показатель глубины заложения основания. Чтобы не ошибиться с глубиной заложения, нужно знать состав грунта, УГВ, влажность, температуру промерзания. Необходимо продумать, как предотвратить вспучивание грунта при отрицательных температурах. Промерзшая почва имеет свойство увеличиваться в объеме и выталкивать фундамент вверх. Неравномерное вспучивание в разных местах приводит к излому фундамента.

Чтобы не допустить повреждений, необходимо заранее позаботиться о проведении гидроизоляции и установке дренажной системы. Эти меры спасут фундамент от растрескивания и просадки.

• Качество стройматериалов. Так как главный компонент фундамента – это цемент, при его покупке необходимо обратить внимание на сроки изготовления, период и условия хранения, марку – она должна соответствовать требованиям по применению.

Кроме вышеупомянутых факторов, есть неочевидные, но не менее важные обстоятельства. Например, наличие других построек на участке возведения фундамента, а также техногенная опасность. Строительство нового основания добавит нагрузку на почву, что может отразиться на рядом стоящих зданиях. Чтобы минимизировать ошибки при строительстве, можно обратиться за помощью к специалисту: он посоветует, какому типу фундамента отдать предпочтение с учетом строительных требований и норм, а также поможет с проектом.

Материалы для возведения разных типов фундамента

Чтобы не потеряться в огромном разнообразии при выборе стройматериалов для строительства основания, нужно отталкиваться от типа фундамента, утвержденного в проекте, а также геологических особенностей грунта и габаритов будущего строения. Ну и цены, конечно, тоже играют не последнюю роль.

Если планируется строительство нетяжелого здания из керамзитобетонных блоков или другого подобного материала, при этом грунт на участке можно охарактеризовать как надежный, в этом случае можно обустроить ленточный фундамент из пеноблоков или шлакоблоков.

Но все же рекомендуется обратиться к специалистам, чтобы они выполнили точные расчеты для строительства. Еще вариант, позволяющий придать надежности конструкции, когда вы все делаете собственными силами, – углубить или расширить основание сверх расчетных параметров. Либо можно продублировать под землей не только наружные стены, но и все остальные.

Любой тип фундамента допускается сочетать с металлическими конструкциями. Железобетон может быть представлен как в столбах, так и в ленточном типе фундамента, при этом не имеет значения, целостный он или собранный из отдельных блоков. Армирующую металлическую сетку можно применять вместе с кирпичной укладкой. Можно даже возвести металлический фундамент, состоящий из одних труб – свай и наваренных сверху ростверков. Такой вариант подойдет только для легких строений.

Основания из дерева уже практически не используются в строительстве. Дерево недолговечно и не имеет такой надежности, как бетон и металл. Редко деревянные фундаменты можно встретить под легкими несложными постройками – летними дачными домиками и беседками из того же материала.

Столбчатые и свайные фундаменты популярны в строительстве частных домов и ценятся за доступность материала и простоту в сборке: их легко соорудить самостоятельно, например, из списанных железнодорожных шпал. Но фундаменты этого типа нуждаются в дополнительной обработке столбов и свай специальными средствами от насекомых, мелких грызунов и влаги.

Но и здесь нет никаких сложностей. Для защиты от влаги можно использовать куски оставшегося от строительства крыши рубероида: часть столбов, находящихся глубоко под землей, нужно плотно обмотать листами. Но следует иметь в виду, что от сильного затопления рубероид не защитит.

Стоимость фундамента

Во сколько обойдется возведение фундамента, зависит от масштабности здания (этажность, вес, материал и т. д.) и геологических свойств территории строительства. В среднем цена основания легкого типа (ленточный мелкозаглубленный, свайно-винтовой, сборно-столбчатый) составляет в пределах от 9 до 15 % общей стоимости всего дома.

На обустройство более тяжеловесных фундаментов – монолитных с небольшим заглублением, сборно-монолитных с цоколем, ленточных с ФБС, свайных буронабивных и монолитных столбчатых с ростверком – придется потратить на менее 20–40 % от стоимости сооружения. А цена сложных фундаментов так и вообще может перевалить за 50 % затрат на всю стройку.

В целях экономии рекомендуется закладывать основания смешанных типов. Каждый вид фундамента обладает свойствами, подходящими под какие-то особенности участка или расположенные на нем конструкции. Пользуйтесь этим.

Из чего складывается стоимость фундамента? На формирование цены влияют:

• габариты здания, этажность, вес и т. д.,
• объем и количество выполняемых земляных работ;
• насколько глубоко надо закладывать фундамент, нужно ли выкапывать траншеи и котлованы, их количество;
• сборная или цельная конструкция, какие нужны стройматериалы;
• наличие и масштаб строительства опалубки, степень автоматизации или механизации работ;
• расположение участка строительства относительно дорог и инфраструктурных объектов.

Для двух одинаковых по площади участков один и тот же комплекс работ по строительству фундамента может стоить по-разному, а также отличаться по длительности. Цена зависит от типа грунта и геологических свойств надела. В связи с этим перед строительными работами правильно будет сначала провести геологические изыскания почвы, а затем уже разработать проект расположения фундамента и остальных сооружений, соблюдая все технические нормы. Заключительным этапом станет составление сметы на основе проекта.

Для расчета стоимости работ по строительству любого типа фундамента для частного дома можно обратиться в строительную компанию или справиться собственными силами. При обращении к специалистам понадобится утвержденный готовый проект. При самостоятельном расчете необходимо знать перечень всех работ и стоимость каждой. Нужную информацию можно получить из территориальной сметно-нормативной базы (ТСНБ) региона строительства.

В городе Севастополе и Республике Крым с 2014 года действуют свои местные сметные нормативы, доступные к ознакомлению в последней редакции ТСНБ — ТЕР-2017 на официальных государственных сайтах.

Обустройство какого типа фундамента не потребует много вложений?

Можно сказать, что на этот вопрос не существует ответа. Нужно учесть очень много обстоятельств, чтобы прийти к итоговой стоимости. Даже строительство по одному проекту, но на разных территориях может значительно отличаться в цене. Главная идея при строительстве фундамента: не экономить сейчас, чтобы не переплатить потом. Самый бюджетный фундамент – это основание, при строительстве которого по максимуму учтены все особенности участка и самого здания.

Если человек решается на строительство частного дома, то вряд ли он будет строить его только для себя. Как правило, предполагается, что дом потом останется детям и внукам. Исходя из этих соображений имеет смысл не экономить на финансах и других ресурсах, чтобы заложить качественный фундамент для дома, который впоследствии станет уютным и надежным “гнездышком” не для одного поколения.

Основные виды фундаментов

31 января 2019

время чтения 3 минуты

Выбор фундамента для строительства зависит от того, что и где вы строите. Разберем подробнее каждый из основных его видов.

Ленточный фундамент – наиболее распространенный

Устройство фундамента: ленточное основание представляет собой железобетонные балки, которые как лабиринт проходят по периметру дома и под внутренними стенами. Это самый простой в монтаже.

Разделяют несколько видов заложения фундамента: заглубленный и мелкозаглубленный.
Мелкозаглубленный применяется в строительстве легких домов (деревянных или небольших каменных). Земля должен быть слабопучинистым, а глубина заложения 30-70 см.

Заглубленный  воздвигается для более тяжелых домов, а также при планировании цокольного этажа. Глубина его заложения ниже 20-30 см глубины промерзания грунта.

Среди ленточных оснований также существует деление по типам конструкции:
• Монолитные – представляют собой армированную ленту, которую заливают в опалубку.
• Сборные – формируются из готовых железобетонных блоков.

Требования к постройке: часто используется для индивидуального строительства. На нём лучше строить одно- или двухэтажный дом из кирпича, бетона, камня и/или если в доме будут тяжелые перекрытия (заглубленный). Если вы планируете дом из дерева, подойдет мелкозаглубленный фундамент.
Также подойдет, если вы планируете делать цокольный этаж, гараж или подвал.

Требования к почве: грунт должен быть с высокой несущей способностью и слабопучинистым

Свайный фундамент – для проблемных грунтов

Устройство фундамента: в основе конструкции сваи – столбы с заостренными книзу концами, которые вбивают в землю. Они минуют слабый и подвижный грунт и упираются в более толстые слои. Именно на них приходится нагрузка здания. Сверху сваи соединяются балками. Каждая из них способна выдержать от 2 до 5 тонн.
Сваи могут быть деревянными, буронабивными, бетонными и металлическими. Все способны выдержать более трех этажей, а деревянные только небольшие дома.
Один из самых надежных видов – винтовые сваи. Они представляют собой металлическую трубу с лопастью. С ее помощью свая минует слабые слои и достигает твердого слоя. За счет взаимодействия с лопастью земля вокруг уплотняется. Затем сваи подрезают до одинакового уровня и бетонируют.

По месту установки свай различают несколько способов. Одиночный – под местами пересечения стен, кустовой – отдельными участками под несущими конструкциями, сплошной – по всей площади, близко друг к другу.

Внешне напоминает столбчатый, но они здорово отличаются размерами и несущей способностью.

Требования к постройке: чаще используется в крупных стройках, при воздвижении многоквартирных домов или промышленных сооружений.

Требования к почве: отлично подходит при строительстве на неустойчивых слоях земли. Когда он не в состоянии выдержать большую нагрузку, а также при высоком уровне грунтовых вод.
Рельеф также может быть любым. Если установить высокий ростверк, можно строить на берегу или болотистых почвах.

Фундамент на винтовых сваях может устанавливаться на подвижных, обводненных грунтах, на склонах и вблизи больших деревьев. Кроме того, потом к такому дому можно пристроить новое сооружение.

Плитный фундамент – универсален

Устройство фундамента: представляет собой монолитную железобетонную плиту, которая располагается под всей площадью здания.
Толщина плиты варьируется от 20 до 100 см. Для повышения ее прочности используется арматура. Перед установкой плиты сначала отсыпается подушка, а потом заливается бетон.

У этого плитного каркаса несколько подвидов:

• Монолитная плита – плоский железобетонный диск с пространственным армированием, создает ровное плоское основание под всем домом.
• Монолитная плита с ростверком(нижним или верхним) – усиленный вариант плоской монолитной плиты в основном применяется для придания дополнительной жесткости конструкции и подъема дома выше от грунта.
• Шведская плита (УШП) – энергоэффективный фундамент представляет собой плиту с подогревом, и интегрированными коммуникациями в тело основания.

Может быть мелкозаглубленным и заглубленным. Последний используется при строительстве подвалов и гаражей.

Требования к постройке: используется в строительстве небольших домов, где часто выступает в качестве основания пола. Это могут быть кирпичные, брусовые или каркасные дома в один или два этажа.

Требования к почве: может использоваться на всех типах грунтов и при любой глубине расположения грунтовых вод. Хороший вариант для строительства на сильно сжимаемых пучинистых слоях, там, где невысокое залегание вод, насыпные и слабонесущие грунты. Такому фундаменту нипочем смещения грунта.

Мы рассказали вам самую необходимую информацию об основных видах фундамента. Делайте выбор с учетом всех аспектов, а лучше, доверьте его профессионалам. Например, нам!

Автор текста: Юлия Юшкевич, сметчик

Задать вопрос

Типы фундаментов в строительстве

Прочтите наше введение в фундаменты, если вы его пропустили.

В этой статье мы обсудим распространенные типы фундаментов в зданиях. Вообще говоря, все фундаменты делятся на две категории: неглубокие фундаменты и глубокие фундаменты. Слова мелкий и глубокий относятся к глубине почвы, в которой сделан фундамент. Неглубокие фундаменты могут быть сделаны на глубине всего 3 фута (1 м), а глубокие фундаменты могут быть сделаны на глубине 60–200 футов (20–65 м). Неглубокие фундаменты используются для небольших легких зданий, а глубокие — для больших и тяжелых.

Неглубокие фундаменты также называются распорными или открытыми фундаментами. «Открытый» относится к тому факту, что фундамент делается путем выкапывания всей земли до основания фундамента, а затем возведения фундамента. На начальных этапах работ все основание видно глазу, поэтому его называют открытым фундаментом. Идея состоит в том, что каждое основание принимает на себя сосредоточенную нагрузку колонны и распределяет ее по большой площади, так что фактическая нагрузка на грунт не превышает безопасную несущую способность грунта. Существует несколько видов мелкозаглубленных фундаментов: одиночные, ленточные и ростверковые. В холодном климате мелкозаглубленные фундаменты должны быть защищены от промерзания. Это связано с тем, что вода в почве вокруг фундамента может замерзнуть и расшириться, тем самым повредив фундамент. Эти фундаменты должны быть построены ниже линии промерзания , которая представляет собой уровень в земле, выше которого происходит промерзание. Если они не могут быть построены ниже линии замерзания, они должны быть защищены изоляцией: обычно небольшое количество тепла от здания проникает в почву и предотвращает замерзание.

отдельные фундаменты

Отдельные фундаменты, ожидающие бетонирования фундаментной колонны.

Отдельные фундаменты являются одним из самых простых и распространенных видов фундаментов. Они используются, когда нагрузка на здание приходится на колонны. Обычно каждая колонка имеет свою основу. Фундамент представляет собой просто квадратную или прямоугольную бетонную подушку, на которой стоит колонна. Чтобы получить очень приблизительное представление о размере фундамента, инженер возьмет общую нагрузку на колонну и разделит ее на безопасную несущую способность (SBC) грунта. Например, если колонна имеет вертикальную нагрузку 10т, а SBC грунта 10т/м2, то площадь фундамента будет 1м2. На практике проектировщик рассмотрит множество других факторов, прежде чем подготовить строительный проект фундамента.

Отдельные фундаменты, соединенные цокольной балкой. Обратите внимание, что фундаменты были залиты поверх слоев из простого цементобетона (PCC), что было сделано для создания ровного и прочного основания для фундамента.

Отдельные фундаменты обычно соединяются цокольной балкой , горизонтальной балкой, которая устанавливается на уровне земли или ниже уровня земли.

ленточный фундамент

Ленточный фундамент обычно используется в несущих каменных конструкциях и действует как длинная полоса, поддерживающая вес всей стены. Они используются там, где строительные нагрузки несут целые стены, а не отдельные колонны, например, в старых зданиях из кирпичной кладки.

Плотные фундаменты, также называемые матовыми фундаментами, чаще всего используются при строительстве подвалов. В плоту вся плита цокольного этажа выступает в качестве фундамента; вес здания распределяется равномерно по всей площади основания здания. Его называют плотом, потому что здание похоже на судно, которое «плавает» в море земли.

Фундаменты из матов используются там, где почва слабая, и поэтому строительные нагрузки должны быть распределены по большой площади, или там, где колонны расположены близко друг к другу, что означает, что при использовании отдельных фундаментов они будут касаться друг друга.

Прочтите нашу страницу о плотных фундаментах.

Свая представляет собой длинный цилиндр из прочного материала, такого как бетон, который вдавливается в землю, чтобы на него можно было опирать конструкции.

Свайные фундаменты применяются в следующих случаях:

1. При наличии на поверхности слоя слабого грунта. Этот слой не может выдержать вес здания, поэтому нагрузки здания должны миновать этот слой и передаваться слою более прочного грунта или породы, который находится ниже слабого слоя.
2. Когда на здание воздействуют очень тяжелые сосредоточенные нагрузки, например, в высотном здании.

Свайные фундаменты способны выдерживать более высокие нагрузки, чем фундаменты на фундаменте.

Существует два типа свайных фундаментов, каждый из которых работает по-своему.

Сваи концевые опорные

В опорных сваях нижний конец сваи опирается на слой особо прочного грунта или породы . Нагрузка здания передается через сваю на прочный слой. В некотором смысле эта стопка действует как колонна. Ключевой принцип заключается в том, что нижний конец упирается в поверхность, которая является пересечением слабого и прочного слоев. Таким образом, нагрузка обходит слабый слой и безопасно передается сильному слою.

Висячие сваи

Висячие сваи работают по другому принципу. Свая передает нагрузку здания на грунт по всей высоте сваи за счет трения. Другими словами, вся поверхность сваи цилиндрической формы работает на передачу усилий на грунт.

Чтобы наглядно представить, как это работает, представьте, что вы вставляете твердый металлический стержень диаметром, скажем, 4 мм в ванну с замороженным мороженым. После того, как вы втолкнете его внутрь, он станет достаточно прочным, чтобы выдержать некоторую нагрузку. Чем больше глубина заделки  в мороженое, тем большую нагрузку оно может выдержать. Это очень похоже на то, как работает висячая свая. В случае висячей сваи величина нагрузки, которую может выдержать свая, прямо пропорциональна ее длине.


Однако на практике каждая свая сопротивляется нагрузке за счет комбинации торцевой опоры и трения .

Далее: Свайные фундаменты

Типы фундаментов, используемых в строительстве

Фундамент — самая нижняя часть сооружения, передающая нагрузку на поддерживающий грунт. Основное назначение фундамента – распределить общий вес надстройки по большой площади грунта. Ниже описаны различные типы фундаментов, которые используются в строительстве.

Назначение фундамента

Фундаменты в основном предназначены для следующих целей:

i) Распределение нагрузки конструкции на большую площадь, чтобы интенсивность нагрузки не превышала безопасную несущую способность подстилающего грунта .

ii) Для равномерного распределения нагрузки на нижний слой грунта и предотвращения неравномерной осадки фундамента.

iii) Обеспечить ровную и твердую поверхность надстройки над ней.

iv) Для повышения устойчивости конструкции к скольжению, опрокидыванию или любым другим силам, таким как ветер, дождь и т. д.

v) Для предотвращения бокового смещения поддерживающего материала, чтобы гарантировать безопасность конструкции без риска .

Типы фундамента

Фундамент можно разделить на две основные категории:

1. Неглубокий фундамент.
2. Глубокий фундамент.

1. Мелкозаглубленный фундамент

Когда глубина фундамента равна или меньше его ширины, он называется мелкозаглубленным фундаментом. В этом типе фундамента часть фундамента расположена непосредственно под самой нижней частью конструкции (см. рисунок ниже).

Общая нагрузка конструкции распределяется по горизонтальной площадке на небольшой глубине ниже уровня земли. Проще говоря, если фундамент построен на разумной глубине, то это мелкозаглубленный фундамент.

Классификация мелкозаглубленных фундаментов

1. Распорные фундаменты.
2. Комбинированные опоры.
3. Матовый или плотный фундамент.
4. Ростверковый фундамент.
5. Фундаменты с внецентренной нагрузкой.

Распорки

В этом типе фундамента под основанием стены или колонны предусмотрен распор, известный как фундаменты, а фундаменты с такими фундаментами известны как распорные фундаменты.

Распорка предназначена для распределения нагрузки конструкции на грунт на более широкую площадь, чтобы не превышалась безопасная несущая способность грунта.

Типы широких фундаментов

i) Фундамент стены: В этом типе фундамента ряды кирпичей (обычно глубиной 100 мм) укладываются под надстройкой с отступом 50 мм наружу с каждой стороны стены .

ii) железобетонные фундаменты: железобетонные фундаменты используются, когда каменная стена подвергается очень большой нагрузке, а несущая способность грунта очень низкая.

В этом типе фундамента, как правило, слой бетона толщиной 3 см проверяют до того, как поверх него возводится железобетонный фундамент. В железобетонных фундаментах предусмотрены арматурные стержни. Основание железобетонной колонны может быть квадратным, прямоугольным или круглым.

Комбинированные фундаменты

Комбинированные фундаменты состоят из общего фундамента для двух колонн, которые могут быть прямоугольными или трапециевидными.

Ленточный фундамент: Этот тип фундамента распределяет вес несущей стены по площади земли. Фундамент обычно имеет двойную ширину несущей стены, иногда даже шире.

Ленточный фундамент: В ленточном фундаменте внешняя и внутренняя колонны соединены ленточной балкой, которая не передает никакой нагрузки на нижележащий грунт.

Плотный фундамент

Плотный фундамент состоит из плотной железобетонной плиты, покрывающей всю нижнюю часть конструкции. Этот тип фундамента предусмотрен в грунте с низкой несущей способностью, где нагрузка на конструкцию велика.

Фундамент под ростверк

Этот тип фундамента подходит, когда нагрузка, передаваемая стеной или колонной, исключительно велика, а несущая способность грунта очень мала. Глубокие раскопки также исключены из этого фундамента. Фундаменты ростверка бывают двух типов:

1. Фундамент ростверк стальной и
2. Фундамент ростверк деревянный.

Фундамент с внецентренной нагрузкой

В этом типе фундамента распределение давления на грунт остается равномерным. Однако фундамент может подвергаться внецентренной нагрузке в следующих случаях:

i) Когда колонна или стена расположены на границе участка, их фундамент ограничен и не может выходить за пределы участка, что приводит к эксцентричным нагрузкам на фундамент.

ii) Консольные балконы, кронштейны и т. д., прикрепленные к стенам или колоннам, создающие изгибающий момент и, таким образом, вызывающие внецентренную нагрузку на фундамент.

Внецентренные нагрузки вызывают неравномерное распределение давления на подстилающий грунт фундамента. Если эксцентриситет небольшой, следует следить за тем, чтобы максимальная интенсивность давления не превышала безопасной несущей способности грунта.

И если эксцентриситет большой, стена или колонна могут опрокинуться. В этом случае можно использовать следующие два метода для обеспечения устойчивости стены/колонны без нарушения зоны за границей участка.

• а) Смещение фундаментов
• б) Проверка ленточных фундаментов.

2. Фундамент глубокого заложения

Фундамент глубокого заложения – это тип фундамента, в котором фундамент располагается на большей глубине ниже уровня земли. Глубина фундамента намного больше его ширины.

Глубокий фундамент можно разделить на три категории:

1. Свайный фундамент.
2. Коффердамы.
3. Кессонный фонд.

Свайный фундамент

Свайный фундамент — это тип фундамента, в котором тонкий элемент из дерева, бетона или стали вставляется в землю для передачи нагрузки конструкции.

Нагрузка передается на более прочный слой за счет трения или подшипника. Этот тип фундамента обычно используется в случае низкой несущей способности грунта или при наличии слоя слабого грунта на поверхности.

Читать – Когда использовать свайный фундамент

Классификация свайного фундамента

Классификация по функциям:

Несущие сваи

Сваи несущей конструкции забиваются в мягкий верхний слой грунта, а их основание упирается в твердый грунт . Концевые несущие сваи действуют как вертикальные колонны или опоры.

Создают среду для передачи структурной нагрузки через сваи на твердый нижний слой. Мягкий грунт также обеспечивает боковую поддержку сваям, увеличивая несущую способность грунта.

Висячие сваи

Когда верхний слой грунта находится на большой глубине и невозможно поставить нижний конец сваи на твердое основание, нагрузка воспринимается за счет трения между окружающим грунтом и поверхностью сваи.

Несущая способность висячих свай может быть увеличена за счет увеличения диаметра, группировки свай, забивки сваи на большую глубину и придания поверхности сваи шероховатости.

Шпунтовые сваи

Эти типы свайных фундаментов используются в качестве подпорных стен. Шпунтовые сваи

• используются для строительства подпорных стенок в доках или других морских сооружениях.
• Для удержания стенок котлованов фундамента.
• Для защиты берегов рек от эрозии.
• Для удержания грунта для увеличения его несущей способности.
• Для изоляции фундамента от окружающего грунта.
• Для защиты фундамента от эрозии морем или рекой.

Анкерные сваи

Эти типы свай обеспечивают анкеровку против горизонтальных натяжений и распоров.

Сваи

Эти сваи забиваются под наклоном, чтобы лучше противостоять горизонтальным и наклонным силам.

Отбойные сваи

Эти типы свай изготовлены из бревен и в основном защищают причальные суда от повреждений. Они также защищают бетонную палубу или береговые конструкции от ударов судов.

Сваи уплотнения

Эти сваи забиваются в сыпучий грунт для увеличения несущей способности слабого грунта.

Классификация по материалу

1. Деревянные сваи.
2. Бетонные сваи.
3. Стальные сваи.
4. Сваи композитные.
5. Песчаные кучи.

Коффердамы

Коффердамы — это временные конструкции, которые не пропускают воду с заданного участка, чтобы обеспечить возможность строительства на сухой поверхности.

Классификация коффердамов на основе материала

1. Земляной перемычка.
2. Перемычка каменно-набросная.
3. Перемычка одностенная.
4. Коффердам с двойными стенками.
5. Детская кроватка Коффердам.
6. Сотовый перемычка.

Фундамент кессона

Кессон представляет собой водонепроницаемую конструкцию из дерева, стали или железобетона, которую выкапывают для фундамента мостов, опор и т.
