Шпала железобетонная Ш1

РЕЛЬСЫ:

Новые, с хранения, б/у

• Рельсы железнодорожные Р65, Р50

• Рельсы узкоколейные, рудничные Р18, Р24, Р33, Р38, Р43

• Сверление, распил 45, 90°

НАКЛАДКИ:

Новые, с хранения, б/у

Накладка 1Р-65                Накладка 2Р-65

Накладка 1Р-43                Накладка Р18

Накладка Р50                    Накладка переходная Р-65/Р-50

Накладка Р33                    Накладка Р24

ПОДКЛАДКИ:

Новые, с хранения, б/у

Подкладка КБ-65

Подкладка КБ-50

Подкладка ДН6-65

Подкладка Д-65

Подкладка СД-65

Подкладка Д-50

Подкладка СД-50

Подкладка КД-65

Подкладка КД-50

Подкладка СК-50

Подкладка СК-65

Подкладка ЖБРМ

Подкладка Д-33

Подкладка Д-43

ЖД МЕТИЗЫ, ПРОТИВОУГОН, КОСТЫЛЬ, ШУРУП

Новые, с хранения, б/у, старогодные

Болт стыковой М27х160                         Гайка М22 для болтов клеммных и закладных

Болт стыковой М24х150                         Гайка М24

Болт стыковой М22х135                         Гайка М27

Болт клеммный М22х75                         Шайба-скоба плоская ЦП-138

Болт закладной М22х175                       Шайба одновитковая путевая для болта М22

Шайба двухвитковая М25                      Шайба одновитковая путевая для болта М24

Клемма промежуточная ПК                   Шайба одновитковая путевая для болта М27

Шайба стыковая (тарельчатая пружина) для болта М27х160

Противоугон П-65                                    Шуруп путевой М24х170

Противоугон П-50                                    Противоугон П-43

Костыль путевой 16х16х165                  Костыль путевой 14х14х130

Костыль пучинный 16х16х230

РТИ, ПРОКЛАДКИ

И МНОГОЕ ДРУГОЕ







наличие и цены уточняйте у наших менеджеров

+7(351) 216-64-24

+7(905) 839-52-80

info@rzdstroy74.

com

СКАЧАТЬ ПРЕЗЕНТАЦИЮ ПРОДУКЦИИ (pdf)

ШПАЛЫ-ж/б, дерево

 Обратно

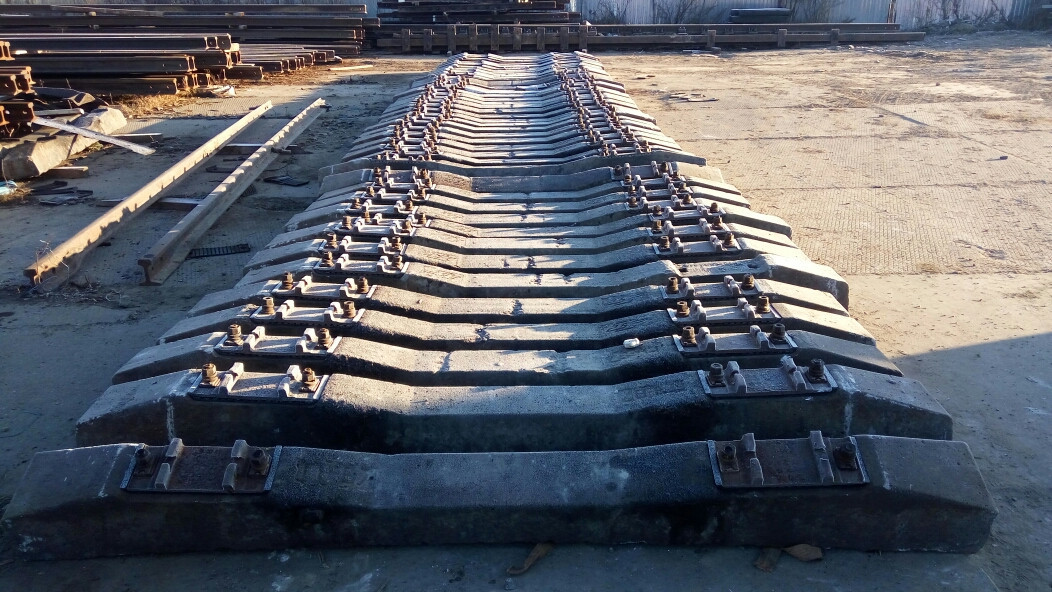

Шпала железобетонная Ш1

Категория:	ШПАЛЫ Ж/Б, избранное
	3 500₽
единица измерения:	шт.
ГОСТ, ТУ:	ГOCT 33320 2015 / OCT 32.152-2000
вес 1 шт. (кг):	260

Описание

Шпaлa жб для cкpeплeний KБ-65, пoд зaклaднoй бoлт нoвaя бeз cкpeплeний.

Жeлeзoбeтoнныe шпaлы Ш1 пpeднaзнaчeны для путeй c нoминaльнoй шиpинoй peльcoвoй кoлeи 1520 мм, пo кoтopым oбpaщaeтcя типoвoй пoдвижнoй cocтaв c oceвыми нaгpузкaми и cкopocтями, уcтaнoвлeнными для oбщeй ceти жeлeзныx дopoг Poccийcкoй Фeдepaции. Ha шпaлax пpeдуcмoтpeнo пpимeнeниe peльcoв типa P75, P65 и P50 и peльcoвыx cкpeплeний типa KБ.

Глaвнoe oтличиe шпaлы жeлeзoбeтoнныe Ш-1-1, oт дepeвянныx, этo тo, чтo пepвыe имeют cущecтвeннo бoльший cpoк cлужбы — oт 30 дo 60 лeт. Изгoтaвливaютcя жeлeзoбeтoнныe шпaлы из нaпpяжeннoгo жeлeзoбeтoнa, кoгдa cтaльнaя apмaтуpa pacтягивaeтcя и, в тaкoм cocтoянии, ee зaливaют бeтoнoм. Блaгoдapя тaкoму cпocoбу пpoизвoдcтвa, пpoчнocть шпaл знaчитeльнo увeличивaeтcя.

Пpи пpoизвoдcтвe шпaлы Ш-1-1 пpoизвoдитeли иcпoльзуют тяжeлый бeтoн клacca пpoчнocти нa cжaтиe В40 (M500).

Дaнный вид жeлeзнoдopoжныx жeлeзoбeтoнныx шпaл нeoбxoдим пpи уклaдки путeй любoй кaтeгopии. Иcпoльзуют cкpeплeниe для дaннoгo видa шпaл – paздeльнoe клeммнo–бoлтoвoe (KБ).

В cocтaв издeлия нa oдну шпaлу вxoдит:

пoдклaдки,
бoлт клeммный c клeммoй, двуxвиткoвым гpoвepoм и гaйкoй,
бoлт зaклaднoй c изoляциeй, мeтaлличecкoй cкoбoй, гpoвepoм и гaйкoй,
нaшпaльнaя peзинa,
пoдpeльcoвый aмopтизaтop.

Пpи экcплуaтaции жeлeзoбeтoнныx шпaл нeoбxoдимo пocтoяннoe внимaниe, ocoбeннo в мecтax paзжижeния бaллacтa, a тaк жe в cтыкax, гдe пoвышeнныe динaмичecкиe нaгpузки, т.к. нeвнимaтeльнocть мoжeт пpивecти к излoму шпaлы.

Жeлeзoбeтoнныe шпaлы c paздeльным KБ cкpeплeниeм cтaбильнo удepживaют шaблoн кaк в пpямыx, тaк и кpивыx учacткax, нe тpeбуют ocoбыx зaтpaт пpи peгулиpoвкe пути пo уpoвню и шaблoну вo вpeмя пpoизвoдcтвa peмoнтныx paбoт.

ПОСМОТРЕТЬ ВЕСЬ КАТАЛОГ

ПОСМОТРЕТЬ ВЕСЬ КАТАЛОГ

© 2022 ООО «ГК РЖДСтрой74»

РЖДСтрой74

Комплексные поставки материалов верхнего строения ж/д пути

+7(351) 216-64-24, +7(905) 839-52-80

[email protected]

Ш 1-2 по стандарту: ГОСТ 10629-88

увеличить изображение

Стандарт изготовления изделия: ГОСТ 10629-88

Шпала железобетонная Ш 1-2 представляет собой симметричное цельнобрусковое изделие с переменным сечением в поперечнике, имеющее две площадки под установку рельсов и отверстия для крепления с ними.

Используют данные конструкция для укладки железнодорожных путей любой категории, при этом шпала работает на создание устойчивого взаимного расположения рельсов, восприятие нагрузок от рельсов, передачу нагрузки на балластное основание (или на бетонное — в метрополитене). Шпалы подразделяются на два сорта. Отличается второй сорт от первого более низкими показателями трещиностойкости, качественными показателями бетонных поверхностей, четкостью линейных параметров и регламентировано их использование на малодеятельных участках (подъездные, станционные пути). Почти полвека назад железобетонные шпалы начали массово вымещать деревянные, обладая явными преимуществами, такими как: большая прочность на смятие и поперечная устойчивость, обеспечивают плавное движение поездов, неподверженность гниению и сгоранию, долгий эксплуатационный срок.

Расшифровка маркировки изделия

Марки железобетонных конструкций наделяются в соответствии с рабочими чертежами и должны выдерживаться на заводе, в спецификациях к заказу и на самих изделиях. Они состоят из буквенных и цифровых индексов, разделяемых дефисом. Рассмотрим маркировку Ш 1-2, из которой видно, что:

1. Ш — шпала,

2. 1 — раздельное клеммно-болтовое рельсовое скрепление типа БПУ,

3. 2 — индекс, характеризующий вариации исполнения подрельсовая площадки.

Согласно принятым нормам, первый этап маркировки производится после заливки шпалы в форму, штампованием по плоскости не застывшего изделия. Указываются аббревиатура производителя (маркируются все изделия), вторая цифровая пара — год выпуска (маркируется не меньше двадцати процентов от партии). Заканчивают маркировку после просушки конструкций, ставя печать ОТК несмываемой краской и ею же нумеруя партию. Детали II сорта отмечаются краской в виде поперечных полос, в местах ближе к торцам изделия.

Производство и материалы

Из-за круглогодичного воздействия погодных условий и постоянных многотонных нагрузок при эксплуатации железнодорожных путей, производство железобетонных шпал Ш 1-2 необходимо выполнять в заводских условиях с систематическим пооперационным контролем над качеством, с соблюдением ГОСТ 10629-88. При изготовлении данного монолитного изделия применяется тяжелый бетон с показателями:

а. марка не ниже M500;

б. класс В40 по прочности на сжатие;

в. морозостойкость — маркой от F200.

В изделии конструктивную прочность усиливает предварительное напряжение стальной арматуры из проволоки класса Bр. Количество прутьев в изделии 44 (допустимое отклонение до 2 штук).

Приемка железобетонных шпал проводится партиями по результатам приемо-сдаточных и периодических испытаний. На готовых конструкциях недопустимы такие дефекты, как: бетонные наплывы в местах для установки рельсов, в проемах под болты, мешающие их установке и ввинчиванию, трещины.

Транспортировка и хранение

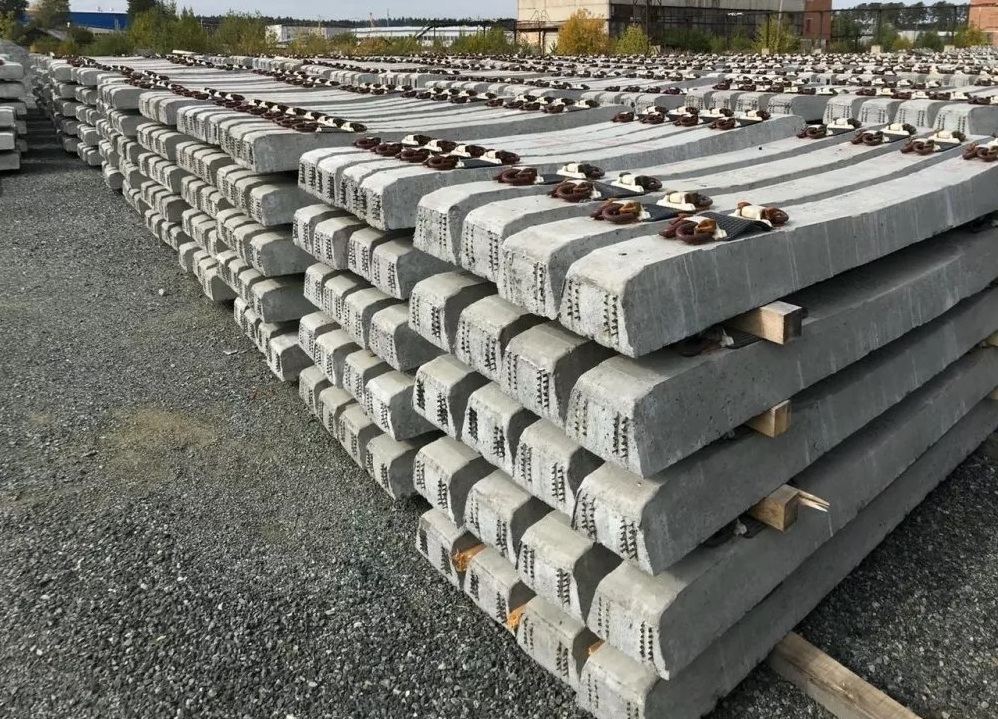

Шпалы Ш 1-2 перевозят и складируют в виде штабелей (не выше 16 горизонтальных рядов), с положением только подошвой вниз. Под нижнее изделие и между слоями изделий в штабеле помещают разделительные инвентарные бруски в углублениях, впоследствии предназначенных под рельсы.

Транспортирование конструкций возможно как в автомобилях, так и полувагонах, оборудованных крепежными и опорными приспособлениями, для обеспечения шпалам полной неподвижности и безопасности движения.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Чем армируют бетонные шпалы? – Бетонные шпалы Мельбурн

Бетонные шпалы изготавливаются не только из бетона. Хотя бетон является прочным строительным материалом, он нуждается в некотором усилении, чтобы обеспечить поддержку, необходимую для этой подпорной стены на вашем участке.

В этом посте мы рассмотрим, как армируются бетонные шпалы, но прежде чем мы это сделаем, давайте посмотрим, какую роль играют бетонные шпалы и почему так важно, чтобы они были сверхпрочными.

Преимущества железобетонных шпал

Бетонные шпалы имеют ряд преимуществ при использовании в качестве подпорных стен.

• Они созданы на века. В отличие от деревянных шпал, бетонные шпалы не заражаются вредителями и не гниют, и при правильном уходе могут прослужить всю жизнь.
• Их можно построить выше. Из-за прочности железобетонной шпалы подпорные стены могут быть намного выше, чем стены, построенные из многих других материалов. (Concrete Sleepers Melbourne продает шпалы высотой до 4,5 метров). Обратите внимание, что для подпорных стен выше одного метра требуется соответствующее разрешение совета. Смотрите нашу публикацию: Насколько высоко могут быть подпорные стены из бетонных шпал?
• Они бывают с различными поверхностями, а это означает, что если вам нравится естественный вид дерева или камня, вы можете купить отлитые бетонные шпалы, которые будут выглядеть как эти материалы.
  Вы можете приобрести древесно-бетонные шпалы цвета древесного угля или сосны (яшмы), чтобы они выглядели как дерево.
  Бетонные шпалы Stackstone для каменистой отделки или гладкие бетонные шпалы однотонные или темно-серые для более индустриального вида.
  Бетонные шпалы также могут быть изготовлены в оттенке песчаника по запросу
  См. наш пост: Типы бетонных шпал.
• Они армированы сталью, поэтому они очень прочные, чтобы соответствовать техническим требованиям и соответствующим стандартам
• Они обеспечивают достаточную поддержку в качестве подпорных стен при условии, что предусмотрены соответствующие приспособления для отвода воды, чтобы предотвратить разрушение стены. (Это может быть дренаж по трубам, который отводит воду из-за стены, чтобы уменьшить нарастание давления, или использование песка со свободным сливом.)
• Они экономичны и их легко найти.
• Они просты в установке, так как являются сборными и снабжены стальными опорами, которые легко устанавливаются на место. Смотрите наш пост: Как построить подпорную стенку для шпал со стальными столбами.
№
• Их можно использовать в качестве ступеней в вашем ландшафтном саду, чтобы вы могли убедиться, что ваши ступени соответствуют остальной части вашей подпорной стены. Это сохраняет обтекаемый вид.

Как армируют бетонные шпалы?

Армирование ваших бетонных шпал состоит из двух частей. Первая часть находится в самих шпалах. В отличие от заливного бетона, железобетонные шпалы армируются сталью, обычно стержнями Н-12, Н-16 или Н10. Эти стержни изготавливаются с поверхностной деформацией для создания блокирующего анкерного крепления с окружающим бетоном.

Каждая бетонная шпала, продаваемая в Concrete Sleepers Melbourne, содержит два стержня N-12, если не указано или не было спроектировано для замены на аналогичный вариант.

В дополнение к арматуре N-12 внутри шпалы, шпала дополнительно усилена стальными шпалными стойками, которые используются для ее поддержки. Эти оцинкованные стальные стойки бывают разной длины и имеют форму в зависимости от того, какую часть шпалы они должны поддерживать (средние панели, торцевые панели, угловые панели и т. д.).

Все наши бетонные шпалы сертифицированы инженерами (инженерные сертификаты доступны на нашем веб-сайте). . Для небольших работ вы, возможно, сможете продолжить работу самостоятельно, но для стен выше 1 метра убедитесь, что вы получили надлежащее одобрение совета, прежде чем начать. Вам может понадобиться инженер, чтобы осмотреть вашу собственность, особенно если вы живете в месте, подверженном оползням или оползням.

Зачем нужны бетонные шпалы?

Когда дело доходит до благоустройства территории, первым шагом обычно является строительство хороших подпорных стен. После того, как подпорные стены будут правильно возведены, ваши открытые площадки станут безопасными для вашей семьи и соседей, и вы сможете приступить к посадке садовых грядок и деревьев, оборудовать свои открытые зоны отдыха и, возможно, построить бассейн (если вам повезет). .

Подпорные стенки нужны не на каждом заднем дворе, но иногда они необходимы по следующим причинам.

• Подпорная стенка необходима при перепадах высоты на вашем участке. Чтобы сдерживать насыпи земли, вам в основном нужна стена. Без него земля может просто размыться и рассыпаться, что таит в себе очевидные опасности.
• Подпорные стены на склоне позволяют создавать различные зоны на участке. Эти зоны можно использовать для разных целей, как практических, так и эстетических. Все, что вам нужно, это несколько бетонных спальных ступеней между зонами, и вы можете иметь свой отдельный огород, детскую игровую площадку, подъездную дорожку и так далее. В одной зоне можно было бы посадить местные растения, а в другой — сад в английском коттедже. Вы даже можете принести землю, чтобы преднамеренно создать разные уровни, или, альтернативно, вырезать землю для достижения этой цели.
• Подпорные стены могут помочь минимизировать эрозию. Даже если вы не начали с подпорной стены, вы можете заметить участок на вашей земле, который разрушается, и вам не помешала бы некоторая поддержка. Подпорные стены — это простой инструмент, помогающий удерживать землю на месте, и при правильной установке они могут помочь предотвратить небольшие сдвиги земли.

Зачем использовать бетонные шпалы для подпорных стен?

Существует ряд материалов, которые можно использовать для строительства подпорных стен. К ним относятся сталь, камень, деревянные шпалы, кирпич. Есть плюсы и минусы для каждого.

• Кирпичи: Кирпичи прочны и долговечны, но трудоемки. Кирпичные фиксаторы также требуют специальных дренажных систем.
• Дерево: Древесина довольно проста в установке и хорошо вписывается в ландшафт, однако подходит только для низких подпорных стен и со временем ее необходимо будет заменить. Необработанная древесина склонна к гниению и повреждению термитами, а обработанная древесина (которая служит дольше) может быть токсичной для вашего сада, так как большая часть древесины обработана мышьяком. Существует менее токсичная обработанная древесина — обработанная ACQ или щелочным медным четвертичным наполнителем, который менее опасен для вашего сада, детей и домашних животных, — но они могут быть более дорогостоящими.
• Камень: Камень — прекрасный продукт для подпорной стены, но его может быть трудно найти, и вам нужен каменщик, чтобы возвести качественную стену. Также может быть трудно контролировать поток воды с помощью камня.
• Сталь: Стальные подпорные стены могут выглядеть великолепно, особенно если вам нравится их изменение цвета. Однако сталь стоит дорого, поэтому мало кто ее выберет в первую очередь.

Подводя итог…

Бетонные шпалы – отличный вариант для возведения подпорных стен. Они великолепно выглядят, долговечны и, что важно, усилены стальными стержнями для обеспечения превосходной прочности.

Бетонные шпалы Мельбурн может предоставить вам различные бетонные шпалы и шпалы различных цветов и текстур. Свяжитесь с нами для получения дополнительной информации сегодня.

Бетонные шпалы: цена, установка и полный ассортимент садовых бетонных шпал

Бетонная шпала — это поддерживающий структурный элемент, который обычно используется для поддержки стальных конструкций, декоративных и подпорных стен, садовых грядок, настила, современных систем стрелочных переводов, подъездных путей, пешеходные дорожки, лестницы и железные дороги. Шпалы изготовлены из бетона, армированного сталью.

Выбор бетонной шпалы в качестве фундамента конструкции имеет ряд преимуществ. Бетон чрезвычайно прочен, а срок службы бетонной шпалы практически бесконечен. Это связано с тем, что они не деформируются, не гниют, не трескаются и не осыпаются со временем. Существует также множество различных цветов, стилей и отделок бетонных шпал. Это означает, что они легко настраиваются в соответствии с вашими личными эстетическими предпочтениями.

Бетонные шпалы очень часто используются в подпорных стенах. Обычно они армируются стальными стержнями. Подпорная стена из бетонных шпал хорошего качества обычно прослужит не менее 15-20 лет — и часто легко превзойдет этот срок при правильном обслуживании. Известно, что бетонные шпалы имеют срок службы 50-60 лет без признаков износа или повреждений.

По сравнению с шпалами из других материалов бетонные шпалы намного прочнее. В отличие от большинства других вариантов, бетонные шпалы не могут быть повреждены вредителями (например, термитами) или коррозией. Деревянные шпалы имеют срок службы 12-15 лет (даже с обработкой).

Другими вариантами шпал являются стальные или чугунные шпалы, срок службы которых обычно составляет 40–50 лет. Бетонные шпалы также имеют самые низкие затраты на техническое обслуживание и требования. Древесина требует наибольшего внимания, включая регулярную чистку и ремонт.

Одним из недостатков бетонных шпал является то, что они не подлежат вторичной переработке. Для железобетонных шпал стоимость брака отсутствует. Несмотря на низкую стоимость, древесина может быть переработана. Стальные шпалы также могут быть переработаны, и их стоимость лома выше, чем у древесины. Чугунные шпалы ценны даже при вторичной переработке. Бетон нельзя сбросить, поэтому бетонные шпалы не подлежат вторичной переработке. Это может создать проблемы, если вы захотите сделать ремонт в будущем, так как вам придется полностью избавиться от бетонных шпал.

Бетонные шпалы довольно доступны по цене. Вы можете приобрести их в большинстве крупных хозяйственных магазинов, включая Bunnings Warehouse. Большинство бетонных шпал стоят от 30 до 50 австралийских долларов за стандартный блок размером 150 x 50 мм и длиной 1,5 м. Цена укладки бетонной шпалы зависит от ряда факторов. Размеры основных факторов. Это наиболее важный элемент с точки зрения общей стоимости стены шпалы. Длина, толщина и высота стены будут определять необходимое количество бетонных шпал.

Бетонные шпалы можно сделать своими руками. Однако бетон — очень сложный в работе материал, а зачастую и опасный. Если у вас есть опыт работы с бетоном, сделать бетонную шпалу своими руками не составит труда. Если вы новичок в обустройстве дома и не имеете опыта заливки, укладки или смешивания бетона, вам, вероятно, лучше доверить эту задачу по установке профессионалам. Цементная смесь готовится из 6 частей мелкого гравия, 4 частей песка и 2,5 частей цемента. Чтобы сделать бетонную шпалу, вам понадобится металлическая форма соответствующего размера. Вы можете сделать формы дома, но, опять же, эту задачу лучше оставить тем, кто умеет работать с бетоном.

Идеи бетонных шпал: Лучшее применение бетонных шпал Австралия

4. Бетонные шпалы

Бетонные шпалы могут быть вертикальными или горизонтальными. Бетонная шпала чрезвычайно прочна и может достигать высоты 2,4 м. Для стены высотой один метр бетонные шпалы должны быть помещены в яму глубиной 110 см.

3. Ступени с бетонными шпалами

Лестницы с бетонными шпалами более долговечны, чем любой другой материал, что делает их идеальными для использования на открытом воздухе. Они доступны по цене и просты в установке. Вы даже можете приобрести комплекты бетонных ступеней здесь в Outback Sleepers Australia.

2. Бетонные шпалы подпорной стены

Бетонная подпорная стена — отличный способ улучшить эстетику вашего сада. Бетонные шпалы гарантируют, что эта стена останется в отличном состоянии на десятилетия вперед.

1. Бетонные садовые шпалы

Использование в саду является одним из наиболее распространенных применений бетонных шпал. Это потому, что они достаточно сильны, чтобы выдерживать вес утрамбованной земли в течение многих лет. Бетонные шпалы могут быть чрезвычайно полезны для изменения ландшафта вашего сада, включая добавление холмов, прудов или грядок.

Типы бетонных шпал: какие существуют типы бетонных шпал?

1. Шпала из древесного угля

Шпала из древесного угля является одним из наиболее распространенных типов шпал из цветного бетона. Древесный уголь обладает грубой элегантностью, которая, несомненно, улучшит эстетику вашего сада.

2. Железная дорога

До того, как бетонные шпалы стали популярными в домах отдыха, они были основным материалом, используемым на железных дорогах. Бетонные шпалы по-прежнему популярны во многих странах мира, особенно для высокоскоростных железных дорог.

3. Окрашенные

Бетонные шпалы могут быть окрашены в различные цвета, чтобы придать изюминку внешнему виду вашего дома.

Где найти бетонные шпалы в продаже рядом со мной Австралия

1. Ridgi

Rigdi — это бетонная шпала марки, которую можно найти исключительно на складе Bunnings Warehouse. Хорошая новость заключается в том, что это означает, что бетонные шпалы Rigdi можно найти в каждом крупном австралийском городе, от Канберры до Перта.

2. Pioneer

Pioneer smooth — это качественная марка бетонных шпал, разработанная и предлагаемая компанией Austral Masonry. Austral Masonry — австралийский производитель бетона, расположенный в Брисбене, Мельбурне, Сиднее и на Золотом Берегу. Свяжитесь с ними здесь для цитаты.

3. Stratco

Stratco является надежным австралийским поставщиком товаров для дома с ассортиментом продукции, который охватывает краску, сантехнику, сад, строительство, кровлю, стены, ограждения, патио и даже навесы. Они предлагают ряд штабелируемых бетонных шпал по доступным ценам.
