Виброрейка является достаточно узконаправленным инструментом, и если вы не занимаетесь плотно устройством стяжек, то она вам попросту не нужна. Если же вы избрали своей профессией устройство цементных или бетонных полов, то без виброрейки вам будет достаточно сложно обойтись. Именно благодаря ей происходит выравнивание свежезалитого бетона. В этой статье вместе с сайтом stroisovety.org мы подробно изучим конструкцию виброрейки, ознакомимся с разновидностями этого инструмента, научимся им пользоваться и рассмотрим вопрос его самостоятельного изготовления.

Виброрейка для бетона фото

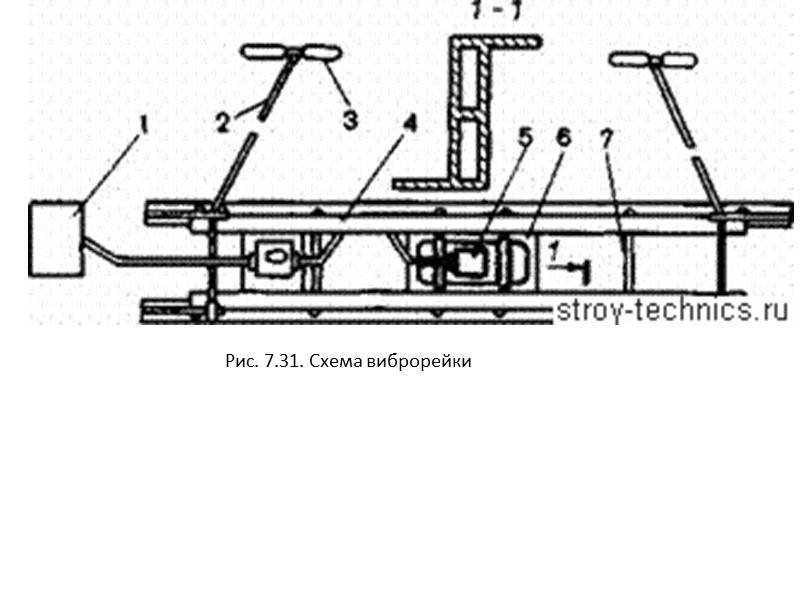

Виброрейка: устройство и принцип работы

Пожалуй, трудно найти инструмент с более простой конструкцией, чем виброрейка – проще только ручной, но сами понимаете, что работать с ним достаточно тяжело. Несколько часов работы, и руки просто отпадают – приходится одновременно и тяжелый раствор тянуть, и спрессовывать его, укладывая в ровную плоскость. Если кто-то скажет иначе, значит он просто не заливал полы в больших объемах. Но вернемся к нашей виброрейке и разберемся с ее устройством. Она состоит из двух основных частей, как бы ни наворачивали ее производители всевозможными дополнениями.

Правило, которое в отношении этого инструмента правильнее будет называть рейкой. Эта часть устройства отличается только длиной, которая может составлять от 0,8м до 2м. В принципе, может различаться и конструкция рейки – она изготавливается в виде одинарного правила или же в виде двух спаренных правил, что в значительной мере облегчает работу. Дело в том, что спаренная рейка сокращает количество проходов инструмента по бетону – вместо двух вы делаете один проход, и все готово!

Вибродвигатель – именно в нем заключена вся «соль» этого инструмента. Он создает мелкие вибрации, которые передаются правилу – с их помощью происходит прессование и выравнивание бетона. Кроме того, благодаря этим вибрациям облегчается и процесс перемещения инструмента по направляющим маякам – получается так, что она как бы скачет очень мелкими, частыми и невысокими прыжками. Большую часть времени виброрейка находится в воздухе, поэтому ее очень легко перемещать усилиями одного человека.

Виброрейка для стяжки фото

Многие виброрейки для бетона дополнительно комплектуются удобными рукоятками. Это максимум, необходимый для простой и быстрой работы.

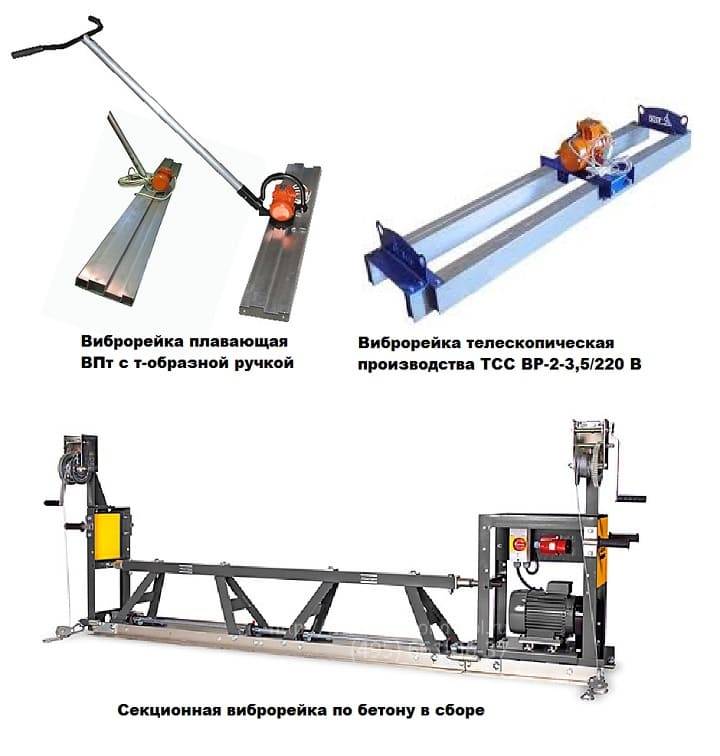

Какие существуют разновидности виброрейки: классификация инструмента

Назначение у этого инструмента одно, поэтому и разновидностей у него немного – их можно выделить несколько.

• Виброрейка для бетона. Она отличается массивностью, так как ей приходится работать с тяжелым раствором.
• Виброрейка для стяжки. Как правило, подобные инструменты имеют облегченную конструкцию.
• Виброшвабра. Это самый простой вид подобных инструментов, и в большинстве случаев его используют для тонкой доводки поверхности пола.

Кроме всего прочего, виброрейки можно разделить по типу привода – существуют электрические и бензиновые. Считается, что электрическая виброрейка более экономичная, а бензиновая имеет лучшую производительность. И это еще не все – данный инструмент может классифицироваться по типу установленного на него правила.

Рейка с неизменной конфигурацией – она имеет фиксированную длину.

Телескопическая или раздвижная виброрейка – ее длина может изменяться от одного метра до двух.

Секционная виброрейка. Аналог телескопической, только увеличение длины правила осуществляется путем присоединения дополнительных секций.

Выбирая между тем или иным видом виброрейки, следует учитывать два фактора – это объемы и типы работ. Безусловно, лучше отдать предпочтение универсальной виброрейке, а к такой можно отнести секционную или телескопическую, так как в работе строителя трудно предсказать, с каким основанием придется работать и что изготавливать – бетонный пол или обыкновенную стяжку, 30 или 500кв.м?

Бензиновая виброрейка фото

Как изготовить виброрейку своими руками: пошаговая инструкция

Как вы уже успели убедиться, устройство виброрейки достаточно простое, а, соответственно, и ее самостоятельное изготовление не будет отличаться сложностью. По сути, вам придется изготовить только правило с установочным местом для вибродвигателя, а сам мотор приобретается в готовом виде. Именно поэтому первое, что нужно сделать, решая вопрос изготовления виброрейки своими руками, это отправиться на поиски необходимого двигателя – искать нужно площадочный вибродвигатель. Заходим в интернет, выбираем, прицениваемся и приобретаем. Только после того, как товар будет у вас на руках, можно будет приступать к изготовлению правила. В принципе, можно и заранее изготовить, но в этом случае необходимы установочные параметры выбранного вами мотора.

Что представляет собой правило для самодельной виброрейки? Кстати, в народе ее называют «машка». По сути, это прямоугольная рамка, сваренная из металлического уголка, имеющего размер полки 75мм или профильной трубы сечением не менее 40х40мм. Труба лучше, так как она имеет одинаковую конфигурацию со всех сторон – таскать такую виброрейку можно будет в любом направлении без всяких трудоемких разворотов.

С нее сваривается прямоугольник – соединять трубу лучше с подрезкой под 45° или, по крайней мере, глушить концы трубы. Если этого не сделать, то в процессе работы в нее будет набиваться бетон, и вес ее увеличится. По большому счету, сам прямоугольник тоже можно не делать – достаточно соединить перемычками две параллельные трубы. Только делать это нужно очень часто и швы проваривать по максимуму во всех возможных местах – к сожалению, это специфика работы виброрейки. Вибрации быстро могут разрушить любые неправильно сделанные соединения.

Виброрейка своими руками фото

Четко по центру виброрейки необходимо обустроить площадку для вибратора – сделать это нужно как можно точнее. Любые отклонения будут заметны в работе – на ее качестве они, конечно, не скажутся, но вот на управлении инструментом отобразятся на все 100%. Виброрейку будет уводить в стороны, и если маяки установлены по максимальной ширине, то работать станет совсем неудобно. Площадка изготавливается из листового металла, который просто наваривается на параллельные правила – в принципе, ее можно немного приподнять, подложив под листовое железо парочку отрезков профильной трубы сечением до 250мм.

Ну и последний, завершающий этап работ по изготовлению самодельной виброрейки – это установка вибратора. Здесь все достаточно просто – центруем двигатель на площадке (причем делаем это с привязкой по двум осям координат), размечаем места креплений и сверлим отверстия. После этого привинчиваем площадочный вибратор с помощью болтов, гаек, шайб и обязательно гроверов. Болты лучше использовать диаметром не менее 12мм, но здесь нужно смотреть на крепежные отверстия двигателя и подбирать болты максимальной толщины.

Как сделать виброрейку

Теперь дело за малым – оснастить виброрейку длинным электрическим кабелем, включить ее и посмотреть, как она скачет на бетонной поверхности. При этом нужно обратить внимание на высоту и частоту прыжков. Именно по ним можно определить, подойдет ли вес получившегося инструмента для работы, поскольку слишком легкая виброрейка будет недостаточно качественно выравнивать бетон или цементную стяжку, а слишком тяжелая будет разбивать маяки. И еще, совсем забыл, нужно будет предусмотреть крепление провода к раме виброрейки – если этого не сделать, то он будет достаточно часто обрываться возле двигателя. Также с обоих концов инструмента нужно приварить по две петли. Через них вы протянете веревку, за которую и будете таскать инструмент в процессе работы.

схема сборки своими руками, фото и чертежи — Sibear.ru

Штроборез для газобетона: схема сборки своими руками, фото и чертежи

В последнее десятилетие использование газоблоков в строительстве зданий становится все более популярным из-за их особых характеристик. Этот материал имеет ячеистую структуру, которая формирует монолитные стены и отлично удерживает тепло. Но строительство из любого материала имеет свои сложности и требует особых инструментов, таких как штроборез для газобетона.

Оглавление:

1. Разновидности инструментов
2. Изготовление ручного штробореза
3. Сборка электрического прибора

Особенности и виды

Инструмент предназначен для проделывания в строительных блоках необходимых отверстий и борозд, ведь в процессе строительства зданий всегда необходимо проведение коммуникаций, которые лучше скрыть в стенах. Арматуру, различные трубы небольшого диаметра, электропроводку удобнее всего спрятать сразу, чтобы в дальнейшем они не портили вид помещения. Если купить инструмент нет возможности, можно изготовить самодельный штроборез.

Прибор бывает двух типов:

• Ручной штроборез для газоблоков.

Может иметь прямую или изогнутую рукоятку. У инструмента с прямой ручкой два держателя и используется обычно для вырезания ровных и точных отверстий, пазов и штроб в уже готовых стенах, на вертикальных поверхностях. Прибор с изогнутой рукоятью также имеет два держателя, но отличается двухсторонним резцом, закрепленным с помощью болта. Применяется при обработке горизонтальных поверхностей.

• Электрический штроборез.

Это небольшой прибор, оснащенный двумя валиками из резины, назначение которых заключается в облегчении передвижения инструмента по обрабатываемой поверхности блока. Аппарат имеет удобные ручки и несколько резцов, приводимых в движение встроенным электрическим мотором. Используется для резки различных твердых материалов.

Инструмент, по сути, прост, но его применение требует специальных навыков при резке газобетона! Кроме этого, работая с электрическим прибором не следует забывать о средствах защиты, таких как респиратор, очки, наушники, поскольку в процессе, кроме шума, образуется много пыли.

Как сделать штроборез своими руками

Изготовление ручного прибора в домашних условиях не всегда имеет смысл, так как стоимость этого простого устройства невысока. Но если объем работы совсем небольшой, например, замена проводки в одной комнате, то можно сделать все самому.

Схема изготовления обычного бороздодела своими руками очень проста. Достаточно взять кусок прочной трубы или толстой арматуры, диаметром около 2 см. С одной стороны отмерить 5-7 см и в этом месте сделать распил болгаркой под углом примерно в 45°, не дорезая до конца. Далее ― отогнуть верхнюю часть трубы так, чтобы образовался острый угол. Самодельный инструмент готов ― малая его часть является рабочим элементом и режет газоблок, а большая ― рукояткой.

Самостоятельное изготовление штробореза более сложной конструкции потребует больше усилий и наличия сварочного аппарата.

Пошаговое руководство в этом случае простое:

1. Два куска арматуры необходимо скрепить с помощью сварочного аппарата перпендикулярно друг другу так, чтобы одна часть находилась примерно посередине другой. Для элемента, являющегося рукоятью, кусок арматуры можно выбрать большей толщины, поскольку в этом случае штроборез будет более удобным в использовании.

2. Небольшой кусок металлической трубы размером около 10 — 15 см и диаметром в 2 — 3 см станет рабочей частью бороздодела. Для этого край элемента необходимо срезать болгаркой по диагонали так, чтобы образовался острый угол. Обрезку трубы таким способом можно провести с обеих сторон, получив сразу две рабочих поверхности.

3. Трубку с помощью сварки нужно прикрепить к основанию более короткой стороной так, чтобы углы рабочей части находились с внешнего края. Ручной бороздодел готов. Для удобства сборки инструмента можно предварительно сделать чертеж штробореза с расчетом размеров и углов.

Дома электрический бороздодел можно собрать из обычной болгарки самому. Но, как уверяет большинство мастеров, в этом не имеет смысла, и вот почему:

1. Штроборез из болгарки имеет невысокую производительность и, в дополнение, все недостатки заводского прибора, такие как высокий уровень шума и выработку пыли в процессе распила блока.

2. Чтобы применять самодельный инструмент, необходим мощный промышленный пылесос, иначе работа будет совсем неэффективной.

3. Если не удастся смонтировать на одну ось болгарки два режущих диска, вырезание каждой канавки придется проводить в несколько этапов, а это увеличит время работы и количество пыли.

4. Штроборез из болгарки не дает возможности точно регулировать ширину между дисками, поэтому полученный результат может оказаться некачественным.

5. Приборы, смонтированные самостоятельно, могут быть опасными, поскольку, собирая их, люди часто не читают руководство или инструкцию к штроборезу, а еще реже – соблюдают правила техники безопасности.

Таким образом, если масштабных работ не намечается, лучше использовать простой инструмент. Но необходимо помнить, что с его помощью можно обрабатывать лишь газобетон, блок с более плотной структурой будет ему не по силам.

Но, если этот аппарат необходим, а купить его нет возможности, можно попробовать сделать штроборез из болгарки. Для этого потребуется не только сам электроинструмент, но и два одинаковых алмазных диска для резки газоблоков и бетона, а также дополнительная гайка для крепления.

Сборка бороздодела проходит в два этапа:

• Первый режущий диск устанавливается обычным способом и тщательно притягивается крепежной гайкой.
• Второй диск устанавливается поверх первого и также плотно притягивается гайкой.

Важно правильно собрать штроборез! Если резьбы недостаточно для плотного крепления двух режущих дисков, не стоит рисковать с применением такого устройства – это может быть опасно. Можно попробовать вместо гайки использовать кольцо из металла равного диаметра, но имеющее меньшую ширину. Этот вариант достаточно удобен, поскольку позволяет установить нужную для канавок ширину.

Отвод пыли

Недостатком такой конструкции является ее низкая работоспособность и ухудшение условий работы в процессе вырезания штроб, так как образующаяся пыль будет разлетаться по всему помещению. Решить эту проблему можно, если присоединить к конструкции кожух с отводом для пылесоса. В этом случае вся пыль, появляющаяся при распиливании блока, будет исчезать, не причиняя неудобств. Конечно, специальный кожух можно купить и просто установить на собранный прибор, но гораздо проще решить эту проблему дома, без лишних затрат.

Кожух можно изготовить из разных материалов: ненужного пластикового контейнера или бутылки, из металлического полотна. Главное, при его создании не забыть сделать трубку для присоединения промышленного пылесоса.

Патрубок должен плотно соединяться со шлангом пылесоса и располагаться в верхней части кожуха, чтобы вся пыль из рабочей зоны сразу же всасывалась внутрь.

Не так давно в продаже появился бороздодел по виду и принципу действия напоминающий ручную пилу, но имеющий рабочую насадку овальной формы на конце. Такой инструмент быстро и легко проделывает канавки в поверхности, особенно если газобетон совсем свежий.
