Виброрейка самодельная – вибрационная конструкция для выравнивания и уплотнения бетона

Содержание

вибрационная конструкция для выравнивания и уплотнения бетона

Качественное бетонное покрытие обладает множествами плюсов, к примеру: высокий срок эксплуатации, повышенная износостойкость и крепость. Чтобы добиться всех этих полезных качеств, необходимо максимально выровнять и утрамбовать бетон, чтобы он имел высокую плотность. Но на это влияет соблюдение технологии, именно за счет этого можно сделать качественное бетонное основание.

В строительной сфере изобретено достаточно современных устройств, которые существенно упрощают процесс работы, к этой категории причисляется и виброрейка.

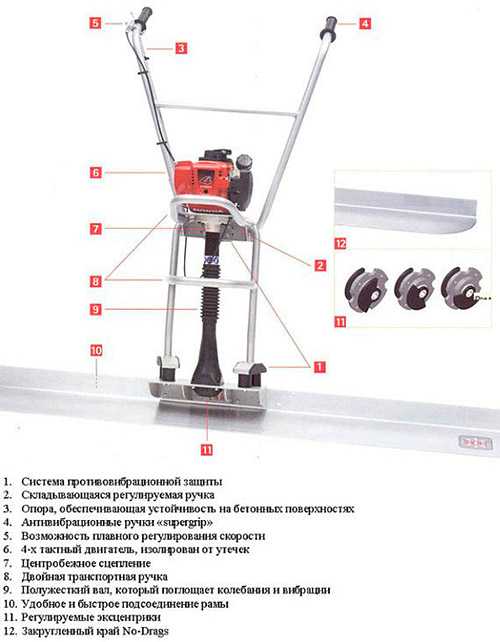

Принцип работы виброрейки


По технологии устройство сооружается из высококачественного алюминия или стали. Металлическая рама составляет основу виброрейки, но также одним из главных элементов приспособления считается вибрационный механизм, за счет которого, рейка выполняет вибрационное уплотнение бетона. Сердце устройства составляет мотор, он может быть электрическим и бензиновым.

Бензиновая и электрическая виброрейка работает по такой схеме: при включении двигателя начинает работать сам вибрационный механизм, далее в рабочее положение приводится сама рама из алюминия или металла, в окончании вибрация распространяется на определенный участок бетона. Рейки для бетона бывают разные по длине: от 0,5 м до 10 м.

Бензиновый мотор в отличие от электрического типа имеет преимущество в большей мощности, но недостаток заключается в сложности эксплуатации оборудования в помещении из-за выхлопных газов. Электрический двигатель идеально подходит для работы внутри в квартиры или дома. Виброрейка предназначается не только для извлечения кислорода из бетона и его уплотнения, но приспособление также способно выполнять выравнивание поверхности.

Аппарат можно купить и в магазине, но его цена, довольно дорогая, проще и дешевле сделать бензиновую или электрическую виброрейку для бетона своими руками.

Виды виброреек


Приспособление для бетона разделяется на 3 вида:

  1. Плавающий и нераздвижной тип – приспособление отлично подходит для бытовой эксплуатации. Длина виброрейки не превышает 300 см, конечно, размер рейки можно подобрать по собственным предпочтениям. Мощность таких устройств не выходит за пределы 1,2 кВт. Из распространенных отечественных производителей лидируют такие модели: «ТСС» и «Красный Маяк».
  2. Телескопический и раздвижной тип – такой вид инструмента является вполне универсальным, может справляться с работой на разных площадях, выполняет трамбовку и укладку бетонного раствора. Раздвижные модели имеют рабочую длину на 10 м и оснащены двойной рамой для выравнивания поверхности бетона. Профессиональное оборудование производится такими компаниями: Masalta и Euroscreed.
  3. Секционный тип виброрейки – принцип заключается в добавочной насадке, если это необходимо в работе. Секции напоминают рамы в треугольном виде, которые фиксируются при помощи болтов. Такая модель обладает легкой системой регулирования и высокой функциональностью. По цене они превосходят рейки плавающего типа. Инструмент предназначен именно для использования в условиях промышленных сооружений. Изготавливается секционная виброрейка из камерных алюминиевых деталей или металлического швеллера, соединение выполняется попарно.

Двойная рамная конструкция ускоряет процесс работы практически в два раза.

Инструменты и материалы

В строительных магазинах продаются все необходимые детали для сборки виброрейки. Можно избежать покупок, если имеется собственная мастерская с нужным материалом. Для изготовления понадобятся следующие элементы:

  • если виброрейка предназначается для домашнего пользования, достаточно приобрести электродвигатель с мощностью 1,2 кВт;
  • в качестве основной рамы подойдет стальной швеллер;
  • болты и гайки;
  • металлические или алюминиевые уголки;
  • вибрационная установка;
  • для изоляции подойдет обычная резина;
  • пускатель для электромотора с настройкой нужных вращений;
  • электрический провод трехфазного типа;
  • для конструирования ручек понадобятся несколько штук арматуры.

Для упрощения изготовления виброрейки для бетона следует подготовить следующие инструменты:

  • металлические сверла надлежащего диаметра, чтобы подходили под сечение болтов;
  • дрель, желательно мощную, ведь придется сверлить толстостенный металл;
  • инструмент для резки металла;
  • гаечные ключи;
  • сварочный аппарат.

Изготовление ручек

Для того, чтобы сделать самодельную виброрейку, необходимо обладать некоторыми знаниями по электрике и по эксплуатации сварочным аппаратом. Если подобных навыков нет, можно привлечь друзей, умеющих работать с такими инструментами. Конструирование виброрейки всегда начинается с ручек, которые должны состоять из арматуры. Их следует немного выгнуть, придать им дугообразную форму.

С помощью сварки выполняется соединение сделанных ручек к профилю, чтобы деталь была закреплена надежнее, ее следует дополнительно закрепить болтами. Сборка осуществляется на верстаке или обычном ровном столе, ведь необходимо выдерживать максимальную ровность, а на рельефной поверхности этого тяжело добиться.

Для обеспечения безопасности, ручки рекомендуется изолировать резиновым покрытием. Резина должна иметь приличную толщину, ведь при работе виброрейкой создается большая вибрация, которая переносится на ручки, что, в свою очередь, делает пользование инструментом неудобным. Бывают случаи, когда приспособление делается с одной ручкой – это не практично. Специалисты советуют делать одну пару, так проще совершать манипуляции виброрейкой.

Установка электромотора

После сборки металлической рамы и ручки, необходимо приступить к установке двигателя, он должен располагаться в центре профиля. За счет такого приема, вибрация будет равномерно расходиться по всему устройству. Для закрепления мотора допускается использовать множество способов и материалов, но по технологии в качестве фиксации рекомендуется применить уголки.

Фиксаторы можно установить непосредственно на электродвигатель, а затем на собранную конструкцию, в окончании применить болты для закрутки к профилю. Во втором случае, уголки монтируются к металлической балке, закрепляются, а двигатель устанавливается на последнем этапе.

Для прочного и надежного закрепления рекомендуется использовать электросварку, а для дополнительной прочности используются болты, которые вкручиваются в ранее изготовленные отверстия при помощи дрели. Если же под рукой нет электрической дрели, то допускается применение шуруповерта, на последний случай можно воспользоваться сварочным аппаратом, чтобы прожечь отверстия в металле.

Последний этап сборки

Самодельная виброрейка, в отличие от заводской является надежной, ведь детали собираются своими руками и соответственно устраняются возможные дефекты в процессе работы. Но при сборке следует брать во внимание основные нюансы. На ручках и профиле необходимо поместить вибрационную установку таким образом, чтобы была возможность для прочного закрепления детали.

К установке и электромотору присоединяется трехфазный провод. Пускатель монтируется на двигатель, для лучшего удобства его надо закрепить на ручке. В этом случае используются отвертки. Оголенные места соединения на проводе изолируются обычной изоляционной лентой. Чтобы конструкция прослужила намного дольше, ее следует покрыть качественной краской, ведь металл будет постоянно сталкиваться с влагой, а последствия могут выйти в виде коррозии.

Варианты сборки конструкции

Для разных площадей помещения можно сделать сборную виброрейку для укладки бетона. Допускается удлинение ручек, а их закрепление осуществляется с помощью болтов. Достаточно отрезать болгаркой профиль на одинаковые отрезки, далее на конструкции делаются отверстия, и выполняется соединение с двух сторон. Чтобы дополнительно зафиксировать данные элементы, рекомендуется применить уголки.

Для слоев бетона большой толщины прекрасно подходят плавающие, рамные и двойные виброрейки, они отлично справляются с утрамбовкой. А схема изготовления практически не имеет отличий от бытовой виброрейки. Самым важным считается установка мотора, который строго должен располагаться в центре конструкции. В качестве крепления подойдут уголки и сварка.

Профессионалы заявляют, что рама соединяется в трех местах – на краях и в центре. Рамная виброрейка также может быть сконструирована по сборному типу и делается из четырех профильных отрезков.

Рекомендации по использованию виброрейки для стяжки

После изготовления виброрейки своими руками следует произвести проверку устройства и испытать на работе. Вначале пол освобождается от различного мусора, устанавливается армирующая сетка для качественного скрепления бетона, а затем совершается монтаж маяков на поверхность. После этой процедуры производится заливка пола бетонным раствором, если бетон выступает за пределы направляющих, то следует выполнить разравнивание.

Теперь необходимо привести в действие виброрейку. На этом этапе не стоит спешить, ее надо аккуратно перемещать по бетонной стяжке без рывков. Таким образом получается ровная поверхность бетона без пор. Для неопытного строителя не рекомендуется выполнять такой комплекс работы на больших площадях. Начинать учиться надо с небольшой комнаты и желательно под присмотром знакомого специалиста. Часто бывает, когда в процессе работы самодельным вибрационным приспособлением проседает бетон, в таком случае его надо добавить мастерком в просевший участок.

instrument.guru

Виброрейка для укладки бетона своими руками


Виброрейка – это агрегат, применяющийся для уплотнения и выравнивания бетонных поверхностей, которые обрабатываются во влажном состоянии. Вытесняет пузырьки воздуха, излишки влаги. После обработки виброрейкой для укладки бетона получают монолитную поверхность с полным отсутствием трещин, которая будет долговечной и прочной. Результат — повышение устойчивости бетона к различным колебаниям температур. Итак, посмотрим какие они бывают и как сделать виброрейку своими руками.

Описание прибора


Главная составляющая часть виброрейки – это двигатель с вибратором, который может работать от электричества или от бензина. Рукоятка, которая предназначена для удержания агрегата во время работы, должна быть обработана виброизолятором. Рама, которая соприкасается с бетоном, состоит из присоединенного к опоре металлического профиля. Рукоятка также прикреплена к опоре. Конструкции могут несколько различаться – может быть две ручки для удержания прибора, также могут быть варианты металлического профиля. Если в конструкции используется сталь, то виброрейка, как правило, одинарная. Если берется алюминий, то в агрегате используется рама из двух алюминиевых профилей. Такие агрегаты не подвержены коррозии и чаще всего используются в домашних условиях.
Принцип действия устройства таков, что при его работе возникают колебания, которые передаются от рамы к поверхности бетона. Наиболее подходящий режим колебаний выбирается с помощью датчика. От выбора режима напрямую зависит качество произведенной работы.

Разновидности виброреек


Эффективность применения виброрейки обусловлена соотношением ее технических характеристик и сферы, в которой прибор планируется применять. Какие-то из моделей лучше применять на крупном объекте, другие – в домашнем хозяйстве. Агрегаты могут быть разной мощности и размеров, выбор достаточно широкий.
Виды устройств в зависимости от типа двигателя
Виброрейка для укладки бетона может производиться с бензиновым двигателем внутреннего сгорания, либо же работать от электрической сети.
Приборы, работающие от электричества, могут питаться от сети с напряжением от 220 В и выше, выбираются, как правило, для работы на площадках с плохой либо отсутствующей вентиляцией. Использование таких агрегатов в местах, где нет электропитания, невозможно. Для открытых площадок без источников питания подходят виброрейки с бензиновым двигателем. Их преимущество по отношению к электрическим аналогам – более низкая цена и легкий вес. Но в закрытых помещениях данный вид устройств использовать проблематично по причине создаваемых ими выхлопов.

Плавающие виброрейки


Такую конструкцию устанавливают прямо на бетон и тянут на себя. Во время работы она способна сама настроиться на оптимальный режим, также может быть реверсивной – двигаться в двух направлениях. Длина устройства составляет около 3,5 м, глубина проникновения – около 15 см. При работе с таким устройством достаточно одного оператора. Известно, что по цене оно является самым недорогим из всех.
Телескопические агрегаты
Подобные конструкции используются на крупных площадках, могут обрабатывать поверхность около 4,5 м², их мощность достигает 0,25 кВт.

Устройства для промышленного строительства


Для таких целей применяют в основном секционные виброрейки. Они собираются уже на площадке из различных узлов и деталей, могут достигать длины до 25 метров, мощность равна 3 кВт.

Виброрейки с направляющими

Самыми производительными из всех устройств подробного типа считаются агрегаты с использованием направляющих. Они могут обрабатывать бетон на глубине 30 см, также не тонут, хотя обладают большим весом.

Раздвижные агрегаты

Раздвижные виброрейки характеризуются большой шириной (до 6 м), для получения нужного результата несколько человек тянут их на тросе.

Как собрать виброрейку самостоятельно


Такая конструкция устроена достаточно просто, при наличии небольшой подготовки и материалов можно собрать свою. Она будет выгодно отличаться по цене от тех, что продаются в магазине.

Видео о том как сделать виброрейку из болгарки, отличный вариант, если под рукой оказалась именно она:

Умельцы могут собрать инструмент из дрели и доски:

От того, какие материалы есть в наличии, зависит модель будущей виброрейки – плавающая, секционная или раздвижная. Двигатель подбирается на свое усмотрение, мощностью около 0,5 кВт. Можно изготовить довольно простое устройство с электродвигателем. Понадобится также сварочный аппарат, однако, если его нет или отсутствуют навыки сварки, можно использовать шурупы для соединения деталей. Выбирается швеллер необходимой длины, уголки (выбираются под размеры двигателя), труба для рукоятки (длина определяется самостоятельно, по желаемым параметрам прибора).
Работа выполняется в следующем порядке:

  1. К центру швеллера, который будет служить рамой, привариваются 2 уголка. Расстояние между ними должно соответствовать размерам двигателя.
  2. Труба для ручки сгибается буквой П, ее концы привариваются к швеллеру.
  3. В раме сверлятся отверстия для двигателя, двигатель крепится к раме.

Теперь виброрейкой можно пользоваться.
Для удобства и более высокого качества работы есть вариант изготовления несложной виброизоляции при помощи резины, обтянув ею рукоятку.
Широко распространен способ изготовления простейшей виброрейки, для использования 1 раз. Понадобится доска в качестве рамы. Ее нужно отшлифовать, прикрепить вдоль нее электродрель. Вместо сверла к дрели прикручивается ключ от нее. Необходимо, чтобы он при ее включении вращался и легко задевал раму, усиливая вибрацию. Затем к раме крепится ручка под углом примерно 30 градусов. Устройство готово к работе.
Эти простые модели могут работать немного не так, как планировалось. Самая распространенная проблема – правильное расположение центра тяжести для того, чтобы выравниваемая поверхность была горизонтальной. Для достижения этого по краям рамы привариваются болты выступающей частью наверх, на них помещается дополнительный груз. При этом также регулируется степень нажатия рамы на поверхность.
Некоторые мастера идут по пути наименьшего сопротивления и используют для виброрейки моторы от старых пылесосов или стиральных машин, которые не подходят по мощности. Из всей домашней техники лучше всего использовать мотор от бензопилы.
Нужно обязательно соотносить вес рамы и мощность мотора, из-за слабого двигателя конструкция не будет эффективной.

Особенности укладки бетона при помощи виброрейки

При укладке бетона в условиях частной стройки чаще всего используются конструкции собственного производства, либо малогабаритные агрегаты. При работе с ними направляющие можно применять при необходимости.
По мере работы перед устройством образуются скопления бетона, от них лучше вовремя избавляться, не ждать, пока достигнут большой высоты.
Необходимость в повторном прохождении возникает, если у поверхности недостаточная жесткость и однородность. Неровности лучше убирать другим оборудованием, после затвердевания и высыхания бетона.
После окончания работы устройство необходимо очистить от остатков бетона, не допуская их высыхания.

Использование виброрейки при выравнивании и уплотнении бетонных поверхностей на сегодняшний день является самым эффективным способом. Наименее расходным путем приобретения такого устройства является изготовление его своими руками. Получение в результате желаемой модели зависит от наличия материалов и необходимых навыков. Однако простейшие конструкции доступны любому, и требуют небольших затрат по времени.


stroimtovarishi.ru

устройство, назначение, классификация, изготовление своими руками

Дата: 20 октября 2017

Просмотров: 1758

Коментариев: 0

Виброрейка своими руками


При выполнении строительных мероприятий, связанных с заливкой стяжки, формированием наливных оснований и бетонированием опалубки возникает необходимость в тщательной трамбовке бетонного раствора. Уплотнение бетона позволяет повысить его прочностные характеристики за счет эффективного удаления воздушных полостей. Для выполнения поставленной задачи используется специальный инструмент – виброрейка. Ее можно купить в строительных магазинах, а также несложно изготовить своими силами.

Самодельная виброрейка для бетона – область применения, устройство и назначение

Виброрейка – это строительный инструмент, принцип функционирования которого аналогичен работе поверхностного вибратора.

Бетон становится намного прочнее и служит гораздо дольше, если при укладке его основательно уплотнили

Она предназначена для следующих целей:

  • вибрационного воздействия на бетонный массив через опорную поверхность стальной планки или алюминиевой площадки;
  • обеспечения плоскостности формируемой поверхности бетонного покрытия при продольном перемещении инструмента.

В зависимости от особенностей строительных мероприятий может использоваться профессиональный и самодельный виброинструмент, отличающейся длиной рабочего органа и особенностями исполнения. Например, секционная виброрейка отличается оригинальной конструкцией, которая позволяет наращивать длину профиля. При этом уменьшается глубина виброуплотнения. А виброрейка плавающая предусматривает регулировку угла наклона ручки, что облегчает работу оператора.

Вибрационные рейки применяются в строительной отрасли для решения серьезных задач:

  • бетонирования полов;
  • заливки стяжки;
  • формирования площадок;
  • обеспечения плоскостности дорог из бетона;
  • изготовления мостов и переходов.

Конструкция рейки довольно простая. Она включает следующие элементы:

  • металлическую площадку, на которой закреплен компактный привод;
  • рукоятку, позволяющую прилагать усилие при перемещении приспособления;
  • вибродвигатель или специальный механизм, являющийся источником колебаний.

По сути, виброрейка для бетона – это стандартное правило́, на котором закреплен трехфазный асинхронный двигатель с эксцентриками

Независимо от того, используется ли покупное устройство или применяется виброрейка самодельная, они выполняют ряд серьезных задач:

  • повышают прочностные характеристики бетонного массива;
  • обеспечивают эффективное удаление влаги из раствора бетона;
  • удаляют из толщи массива пузырьки воздуха;
  • увеличивают однородность консистенции раствора бетона;
  • обеспечивают идеальную плоскостность поверхности.

В результате вибрационного воздействия достигается:

  • повышение периода эксплуатации бетонной основы;
  • улучшается качество и товарный вид поверхности.

Вибрационная рейка уверенно конкурирует со шлифовальным оборудованием и затирочными машинами и широко применяется благодаря следующим качествам:

  • практичности;
  • универсальности;
  • надежности;
  • функциональности.

Оборудование положительно себя зарекомендовало при выполнении различных работ на открытых площадках и в помещениях, где отсутствует электрическое питание. С поставленными задачами уверенно справляется профессиональное оборудование, а также небольшая виброрейка, своими руками созданная домашними умельцами.

В качестве правила используется металлическая рама из соединенных между собой пустотелых профилей

Виброрейка для бетона – классификация устройств

Вибрационные уплотнители реечного типа классифицируются по различным критериям:

  • особенностям конструкции;
  • области применения;
  • типу приводной станции;
  • материалу рейки;
  • мощности привода;
  • длине площадки.




Где вы предпочли бы жить: в частном доме, или квартире?




Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура



136 ( 4.67 % )




Только частный дом! Вокруг тишина, покой, много места и мало людей!



1360 ( 46.69 % )




Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом.



1323 ( 45.42 % )




Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка!



94 ( 3.23 % )




Назад


Виброрейки также отличаются:

  • массой. Более тяжелые устройства применяются при повышенной плотности бетонного раствора, который следует утрамбовать на большую глубину;
  • частотой колебаний. Амплитуда вибрационного воздействия определяется конструктивным исполнением привода и эксцентрика;
  • эффективностью работы. Небольшая скорость перемещения с повышенной вибрацией обеспечивают максимальный эффект;
  • ценой. Продукция известных фирм-производителей и профессиональный инструмент стоит значительно дороже.

В зависимости от особенностей применения и видов выполняемых строительных работ инструмент классифицируется следующим образом:

  • устройства с плавающим рабочим органом. Устанавливаются на бетонную поверхность. Отличаются длиной рейки, которая достигает 5 метров. Глубина вибрационного воздействия составляет до 18 см вглубь бетонного массива. Плавающие устройства характеризуются малым весом и легко обслуживаются одним оператором;
  • оборудование, которое перемещается по предварительно установленным направляющим. Отличается повышенной длиной рабочего органа, которая составляет более 6 метров. Характеризуется повышенной производительностью и может комплектоваться рабочим органом различной длины. Виброуплотнение бетона при этом достигает 30 см.

Конфигурация агрегатов определяет их функциональность и стоимость

Мероприятия по формированию бетонных оснований могут осуществляться в различных условиях:

  • закрытом помещении. Применяется оборудование, работающее от электрической сети;
  • открытой площадке. Используется виброинструмент с бензоприводом.

В зависимости от конструкции приводной станции и источника энергии устройства делятся на следующие виды:

  • электрические. Могут питаться от сети переменного тока или отдельного аккумулятора. Отличаются приемлемой ценой и позволяют легко выполнять работы в различных помещениях. Являются экологически безопасным и довольно бесшумным инструментом. При отсутствии электрической сети могут питаться от специального генератора;
  • бензиновые. Отличаются повышенной мощностью, но могут использоваться при выполнении мероприятий только на открытой строительной площадке. Не привязаны к источнику электроэнергии. Являются экономичным инструментом с высокими функциональными возможностями. Скорость выполнения работ зависит от массы вибрационного устройства.

В качестве материала для изготовления рабочего органа используется:

  • алюминиевый профиль. Отличается небольшим весом, что позволяет значительно снизить массу вибрационного оборудования. Рейки из легкого алюминия представляют собой мобильные устройства, которые легко переносятся на строительном объекте;
  • стальной прокат. Повышенная прочность материала позволяет увеличить прилагаемые усилия и уплотнить массив на большей площади. Устройства из стали отличаются увеличенной массой и требуют приложения значительных усилий при выполнении работ и транспортировке.

Далеко не всегда имеется финансовая возможность приобрести профессиональный инструмент для выполнения бетонных работ. Можно с высокой степенью эффективности использовать самодельные приспособления, которые смогут справиться с поставленной задачей.

Виброрейка для бетона своими руками

Рассмотрим, как сделать виброрейку своими силами.  Для самостоятельного изготовления устройства необходимо подготовить следующие комплектующие:

  • стальной швеллер, применяемый для изготовления рамы;
  • уголки из стали или алюминия для сборки площадки;
  • крепежные элементы для выполнения сборки;
  • вибрационное устройство;
  • электромотор требуемой мощности;
  • металл для изготовления рукоятки;
  • электрический кабель и пускозащитную аппаратуру.

При выполнении работ также понадобится:

  • электродрель;
  • сварочный аппарат;
  • болгарка.

Изготавливайте виброрейку по предварительно разработанному эскизу. Соблюдайте последовательность операций:

  1. Нарежьте заготовки.
  2. Изготовьте рукоятку.
  3. Соберите рабочую площадку.
  4. Закрепите на ней двигатель с вибратором.
  5. Подключите питающий кабель.

Инструмент, сделанный самостоятельно из доступных приборов и материалов, позволяет решить необходимые задачи и одновременно сэкономить на покупке дорогостоящего оборудования

Обратите внимание на следующие моменты:

  • длину площадки. Для бытовых целей подойдет рейка длиной 2–3 метра;
  • мощность. Для трамбовки слоя толщиной 20 см достаточно двигателя мощностью 1,5 кВт.

При испытании устройства проверьте его работоспособность на участке небольшой площади. Помните о соблюдении требований безопасности и необходимости защиты органов слуха.

Подводим итоги

Вибрационная рейка – необходимый инструмент при выполнении различных видов строительных мероприятий. Она позволяет повысить прочность бетона и сформировать ровную поверхность. Устройство можно изготовить своими силами, используя подручные материалы. Для самостоятельного изготовления необходимо определиться с конструкцией, типом привода, подготовить необходимые материалы, а также соблюдать рекомендации.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

pobetony.ru

Как изготовить виброрейку своими руками?

Качественное бетонное покрытие обладает рядом неоспоримых преимуществ. Оно имеет большой срок эксплуатации, повышенную износоустойчивость и является очень прочным.

Правда, все это можно отнести только к тому покрытию, которое заливалось по грамотной технологии. Для того чтобы бетон был качественным, его необходимо хорошо утрамбовать, уплотнить и выровнять.

Для этого в современном строительстве используется такое оборудование, как виброрейка.

Что такое виброрейка?

Виброрейка состоит из рамы, которая может быть изготовлена из алюминия или качественной стали. Кроме того, немаловажной ее частью является вибрационная установка, приводящая саму рейку в движение.

Работает она благодаря бензиновому или электрическому двигателю.

Принцип работы данного оборудования заключается в следующем: двигатель передает вращательный момент вибрационной установке, которая приводит в движение стальную или алюминиевую раму.

Последняя приводит в движение бетон. Стоит отметить, что длина самой рейки начинается с 50 сантиметров и может достигать 10 метров.

Как уже говорилось выше, виброрейки бывают двух видов: бензиновые и электрические.

Первые, как правило, имеют большую мощность, но из-за вредных выбросов в атмосферу могут использоваться только на открытом воздухе. Вторые же незаменимы для строительных работ внутри помещения.

Виброрейки используются не только для того, чтобы утрамбовать раствор и выгнать из его толщи пузырьки воздуха, которые плохо влияют на такие качества материала, как долговечность и износоустойчивость.

Их применяют также и для выравнивания поверхностей различной площади.

Приобрести оборудование подобного типа можно в любом строительном магазине. Однако стоит оно недешево и не факт, что не послужит вам только один раз. Гораздо практичнее и экономичнее будет изготовить виброрейку своими руками.

Что необходимо знать тем, кто собрался изготовить виброрейку для бетона своими руками?

Если вы решили взяться за изготовление электрической виброрейки своими руками, помните о том, что на одном энтузиазме далеко не уедешь. Вам обязательно понадобятся знания и умения в строительной области.

Кроме того, тот, кто собирается смастерить данный инструмент, должен уметь обращаться со сварочным аппаратом и немного разбираться в электрике.

Неотъемлемой частью подобного процесса является и соблюдение технической безопасности, поскольку электрическая виброрейка изготавливается на основе трехфазного пускового механизма.

Стало быть, и в процессе сборки, и во время эксплуатации следует действовать крайне аккуратно.

Помните о том, что рабочую часть рейки лучше сделать длиной 2,5-3 метра. Впрочем, это зависит от размеров строящегося объекта. Мощность самодельного оборудования не должна превышать 1,5 кВт.

Практика показывает, что такого показателя бывает вполне достаточно для того, чтобы разровнять и утрамбовать слой, глубина которого составляет 15-20 сантиметров.

Важно отметить, что если вы собираетесь использовать виброрейку на крупном строительном объекте, мощность ее следует сделать больше. Это намного безопасней и эффективней.

Материалы

Все материалы, которые понадобятся вам для самостоятельного изготовления данной конструкции, можно приобрести в специализированных магазинах и на строительных рынках.

К тому же некоторые из них, наверняка, давно пылятся в вашем гараже или домашней мастерской. Вот их перечень:

  1. Швеллер, который станет основой рамы.
  2. Стальные или алюминиевые уголки.
  3. Болты.
  4. Вибрационная установка.
  5. Электрический двигатель необходимой мощности.
  6. Резина для изоляции.
  7. Пускатель для электрического двигателя со способностью регулировки оборотов.
  8. Трехфазный кабель электрический.
  9. Два куска арматуры, каждый около метра длиной, которые пригодятся для изготовления ручек.

При изготовлении виброрейки вам придется использовать инструмент, который вовсе не обязательно специально приобретать для этого случая. Возможно, он есть у вас или у кого-то из ваших знакомых.

Что понадобится вам для изготовления данного оборудования:

  1. Сварочный аппарат. Пользоваться им следует аккуратно, с обязательным использованием защиты для лица и рук.

    Если вы не уверены в своих силах, попросите выполнить данную работу сварщика-профессионала. Стоить эта работа будет немного, но у вас появится уверенность в том, что выполнена она будет качественно, а значит, оборудование прослужит долго.

  2. Дрель и набор сверл по металлу.
  3. Шуруповерт.

Как сделать виброрейку своими руками

Начинать изготовление виброрейки для стяжки своими руками следует с ручек. Как уже говорилось выше, сделаны они будут из арматуры. Им следует придать изогнутую форму.

Ручки необходимо прикрепить к профилю с помощью сварки и для надежности закрепить саморезами.

Перед тем как начать данный процесс, будущую виброрейку следует положить на ровную поверхность, например, на верстак или рабочий стол.

Ручки следует тщательнейшим образом заизолировать резиной, чтобы сделать конструкцию безопасной.

К тому же браться за ручки из арматуры будет не слишком удобно. Резина смягчит вибрацию.

При изготовлении виброрейки своими руками можно использовать и одну рукоять, однако профессионалы считают устройства с двумя надежнее и удобнее.

Следующим этапом является присоединение двигателя к вашему самодельному инструменту.

Расположить его лучше всего по центру профиля, поскольку так вибрация будет распределяться равномерно по всему агрегату. Прикрепить двигатель лучше всего с помощью двух металлических уголков.

Здесь существует два варианта. Первый заключается в том, что уголки крепятся к самому мотору, и уже потом готовая конструкция прикручивается или приваривается к профилю.

Второй предполагает крепление уголков к металлической балке. А вот двигатель сажается на эту конструкцию последним. Стоит отметить, что для крепления мотора к профилю можно использовать точечную сварку или саморезы.

Оба эти способа являются эффективными, и один не уступает другому. Выбрать тот, который больше всего подходит вам, необходимо на основе личного опыта, навыков и способностей, а также с учетом наличия инструмента.

Ведь сварка есть далеко не у всех, и пользоваться ею могут немногие. А электрический шуруповерт, незаменимый в любом доме, есть практически у каждого.

Здесь главное – не забыть воспользоваться сверлом по металлу нужного диаметра.

Вибрационную установку следует установить таким образом, чтобы кабель был прочно зафиксирован на ручках или профиле.

Болтающийся под ногами трехфазный провод может стать причиной получения травм человеком, использующим виброрейку.

Пускатель, который необходим для того, чтобы дать двигателю старт, можно оставить на моторе, но лучше зафиксировать на одной из рукоятей, поскольку в этом случае приводить в действие механизм будет значительно удобней.

Если вам придется пользоваться виброрейкой часто и утрамбовывать разные по площади участки, вы можете сделать ее конструкцию сборной.

Для этого можно отмерить равные по длине куски профиля, отрезать их при помощи болгарки, просверлить в двух местах отверстия и крепить их с двух сторон к агрегату по мере необходимости. Для крепления нужно использовать соединительные уголки.

Виброрейка может представлять собой также и двойную или рамную конструкцию. Такое оборудование пригодится для выравнивания и утрамбовывания толстых слоев бетона.

Процесс его изготовления ни чем не отличается от обычной виброрейки, состоящей из одного швеллера. Правда, двигатель в данном случае придется установить в центр конструкции, на специальное крепление.

Вообще, скрепить раму лучше в трех местах: на концах и посередине. Рамная виброрейка также может быть разборной, только в этом случае необходимо будет отмерять четыре равных куска профиля, использовать столько же уголков и закреплять их на концах.

Бензиновую виброрейку следует делать по той же самой схеме. Изготавливается она еще проще, поскольку нет необходимости работать с кабелем.

Рекомендации по эксплуатации готового устройства

Для достижения наилучшего результата следует грамотно использовать виброрейку.

Вот несколько простых рекомендаций, с помощью которых вы, используя сделанную своими руками конструкцию, сможете хорошо утрамбовать и разровнять бетон:

  • Перед началом работы необходимо установить направляющие, по которым будет двигаться виброрейка. После этого следует налить слой бетона на несколько сантиметров выше отметки направляющей и начинать процесс трамбовки.

    Делать это следует равномерно и не торопясь. На первых порах не наливайте слишком много бетона, укладывайте его небольшими участками, пока не приспособитесь к работе с самодельным инструментом.

  • Если вы увидите, что во время работы бетон оседает ниже рейки, добавьте его при помощи лопаты. Только в этом случае поверхность будет равномерной.
  • При работе с виброрейкой используйте специальные строительные рукавицы. Несмотря на то, что ручки агрегата заизолированы резиной, вы можете получить легкие травмы.
  • Виброрейка представляет собой достаточно шумный агрегат, поэтому при работе с ней рекомендуется использовать строительные беруши.

Виброрейка – это незаменимый в строительстве инструмент.

Изготовив ее самостоятельно, вы не только получите отличное оборудование и ровную бетонную поверхность, но и сможете сэкономить ваши финансовые средства.

Посмотрев следующее видео, вы будете знать, какие функции должна выполнять виброрейка, изготовленная своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

spez-tech.com

Плавающая Виброрейка Своими Руками — CTLN.RU

Высококачественное покрытие из бетона имеет огромное количество преимуществ. Сначала, оно обладает огромным сроком эксплуатации, высочайшей прочностью и завышенной износостойкостью. Но подобные плюсы находятся только у того покрытия, которое было изготовлено с соблюдением технологии. Чтоб бетон был более высококачественным, нужно его прекрасно утрамбовать, потом уплотнить ну и понятно, выровнять.

Сейчас сотворено огромное количество приспособлений, которые существенно упрощают строй работы. Конкретно к таким устройствам относится виброрейка для бетона.

Данное устройство состоит из рамы, которая, Вы, делается из высококачественной стали либо алюминия. Следующая принципиальная деталь – вибрационная установка. Конкретно она и приводит устройство в движение.

Работает виброрейка для укладки бетона благодаря движку. Он является «сердцем» установки. Движок передает вибрационной установке вращательный момент. Как известно, опять же, приводит в движение железную раму. А эта деталь повлияет на бетон. Необходимо отметить, что длина рейки составляет от 0,5 до 10 метров.

Бывает виброрейка для бетона электронная и бензиновая. Последний вариант установки обладает большей мощностью. Но по причине довольно вредных выбросов в атмосферу использовать бензиновую виброрейку конечно только на улице.

Электронная установка обладает наименьшей мощностью. Но ее используют для проведения строй работ конкретно в помещении.

  1. Электронный движок, владеющий нужной мощностью.
  2. Швеллер, который будет делать роль основной рамы.
  3. Болты.
  4. Дюралевые иначе говоря железные уголки.
  5. Установка вибрационная.
  6. Резина, нужная для изоляции.
  7. Пускатель для мотора, лучше с регулировкой оборотов.
  8. Кабель трехфазный электронный.
  9. Несколько кусков арматуры для производства ручек.

Рабочие хитрости. Виброрейка своими руками. Тонкости работы со стяжкой. Стяжка по маякам

Виброрейка для бетона существенно упрощает работу. Для ее производства пригодятся последующие инструменты:

Читайте так же

Виброрейка самостоятельно для бетона делается не в такой мере уж и просто. Нужно уметь работать со сварочным аппаратом и иметь кое-какие познания по электрике. Начинать создание виброрейки следует с ручек. Делать их идеальнее всего из арматуры. В начале следует придать им нужную изогнутую форму.

Готовые ручки стоит прикрепить к профилю. Это сделать есть вариант с помощью сварки. Для надежности есть вариант зафиксировать их шурупами. Загодя до того как закрепить ручки, конструкцию лучше поместить на ровненькую поверхность, к примеру, положив на десктоп или верстак. Так будет намного удобнее. Кроме того, ручки следует заизолировать, чтоб сделать приспособление неопасным. С этой целью лучше использовать резину. Кроме всего прочего держаться за ручки из арматуры не в такой степени уж и комфортно. Резина существенно смягчит вибрацию.

Это, в процессе изготовления устройства выполняют одну рукоять. Но спецы советуют делать две. Вибрарейка для кладки бетона с 2-мя ручками намного удобнее и надежнее.

Когда рама и ручки готовы, приступаем к установке мотора. Эту деталь идеальнее всего расположить в центре профиля. Так вибрации будут умеренно распределяться на всей длине рейки. Закрепить движок можно несколькими методами. Для фиксации лучше использовать уголки из металла.

В первом варианте можно установить крепления поначалу на движок, и после уже готовую конструкцию приварить или прикрутить к профилю.

2-ой метод подразумевает установку уголков к опоре железной. Тогда движок будет сажаться на конструкцию в конце процесса. Для фиксации мотора к профилю используют шурупы либо точечную сварку.

Любой из данных способов действенный. Просто не у каждого бывают сварка, однако шуруповерт найдется во всяком доме.

Работа плавающей виброрейкой ВП

Виброрейка на дому выходит более надежной, чем покупная. Но при ее изготовлении стоит учитывать некие аспекты. Вибрационную установку лучше расположить так, чтоб ее вы могли более накрепко и прочно закрепить на профиле либо ручках.

Трехфазный провод, который болтается под ногами, обычно становится основной предпосылкой травм. Пускатель, который просто нужен для пуска мотора, конечно, естественно, бросить на моторе. Но желательно его расположить его на рукояти. Это сделает пуск мотора более комфортным.

Виброрейка для укладки бетона вам понравятся сборной. Это животрепещуще, если необходимо утрамбовывать различные по площади участки. Для этой цели вам необходимо отмерить в длину равные кусочки профиля и отрезать их болгаркой. В нескольких местах спустя время стоит просверлить отверстия, а в окончании прикрепить их с обеих сторон к устройству при необходимости. Для фиксации лучше использовать уголки.

Читайте так же

Также существует рамная, двойная или плавающая виброрейка. Схожее устройство отлично подходит для утрамбовывания довольно огромных слоев бетона. Процесс производства двойной виброрейки ничем не отличается от сборки обыкновенной модели. Движок в данном случае необходимо установить также в центре конструкции, однако используя при всем этом особое крепление.

Спецы рекомендуют скрепить раму в 3-х местах: в центре на концах. Необходимо отметить, что рамная виброрейка также а возможно сборной. Делается она из 4 кусков профиля.

Это, в процессе изготовления подобного устройства на одном желании и энтузиазме далековато не уедешь. Нужно иметь определенные познания, кроме того умения в строительной области.

Дополнительно, тот, кто пожелал смастерить виброрейку в кустарных условиях, должен разбираться отлично в электрике, и дополнительно знать, как работать со сварочным аппаратом.

виброрейка Мохрякова

Дополнительный принципиальный момент – это соблюдение техники безопасности. Ведь изготовка виброрейки осуществляется на базе пускового трехфазного механизма. В работах, в добавок на стадии производства следует аккуратненько обращаться с устройством.

Рабочую часть виброрейки значительно надежнее делать длиной от 4,5 до 3 метров. Естественно, тут все зависит от размеров заливаемой площадки. Однако мощность готового устройства не может быть более 1,5 кВт. Данного показателя этого вполне достаточно, чтоб утрамбовать и разровнять слой бетона, толщина которого составляет от 15 до 20 см.

Когда виброрейка, самостоятельно сделанная, вполне собрана, приступайте к работе. До эксплуатации следует установить направляющие, по которым происходит перемещение устройства. После чего конечно залить слой раствора. Толщина должна превосходить отметки направляющих на несколько см. На этом все, конечно начинать процесс утрамбовывания. При всем этом не нужно спешить. Только так получите ровненькое покрытие. Если вы новичок в строительстве, то не торопитесь без помощи других заливать огромные площади. Начните с малеханького участка. Когда приспособитесь к схожей работе, сможете заливать много бетона.

Напротив слой в свое время утрамбовывания ишак ниже рейки, то следует подлить раствора. Иначе поверхность получится неровной.

Читайте так же

ctln.ru

Как сделать виброрейку для бетона своими руками

Как собственноручно собрать виброрейку?

Бетон становится намного прочнее и служит гораздо дольше, если при укладке его основательно уплотнили. Кроме того, для удобства дальнейшей стройки поверхность необходимо выровнять. Для решения этих задач существует множество инструментов, один из которых — виброрейка.

Это длинная (в некоторых случаях длина может достигать 10 метров) алюминиевая или стальная рейка жесткой конструкции, оборудованная ручкой для удобства использования, на которой установлен вибрационный двигатель.

Порождаемые им вибрации — отличный способ уплотнить еще не схватившийся раствор, а ровная рейка обеспечивает создание аккуратной поверхности, без ямок и выступов.

Если строитель — ваша профессия, то имеет смысл купить промышленный образец. А для периодического использования у себя дома вполне подойдет самодельный вариант. Собрать такой инструмент намного проще, чем может показаться на первый взгляд.

Смотрите нашу видео-подборку по теме:

Простейший вариант

Самая примитивная виброрейка своими руками может быть собрана за полчаса из подручных материалов. Это способ для тех, кто решил залить небольшую стяжку и хочет быстро, но качественно ее уплотнить и выровнять.

Для сборки потребуется:

  • полуметровая доска 30-35 мм, шириной в 20-30 см;
  • жердь или брус длиной 1-1,5 м для ручки;
  • дрель с возможностью блокировки кнопки;
  • алюминиевые крепежные пластины, которые используются при монтаже алюминиевого профиля.

Доска будет выполнять роль рейки, поэтому она должна быть ровной и крепкой. Последовательность сборки следующая:

  1. Рабочая поверхность доски зачищается, шкурится, чтобы она получилась гладкая.
  2. Сверху посередине к ней при помощи алюминиевых пластин и саморезов крепится дрель. Инструмент кладется вдоль доски.

    Так, чтобы ось вращения патрона совпадала с центром доски.

  3. Рядом такими же саморезами прикручивается ручка. Ее лучше всего привинчивать под углом, поэтому будет правильным предварительно сделать на жерди или брусе косой срез.
  4. В патрон дрели вставляется предмет со смещенным центром тяжести — кривое сверло, кусок арматуры, зажимной ключ от патрона. Все, виброрейка готова.

Пользоваться ею просто. Дрель подключается к сети, включается и кнопка фиксируется в зажатом положении. Благодаря смещенному центру тяжести сверло или арматура создает вибрацию, которая передается доске.

Поскольку электроинструмент работает в непосредственной близости от мокрого бетона, важно позаботиться о средствах защиты от поражения электрическим током — перчатках, сапогах и пр.

Недостатки такого инструмента:

  • доска по ровности не сравнится с алюминиевым профилем;
  • малая масса и мощность вибрационного двигателя не позволяют использовать рейки большой длины;
  • нет возможности регулировать обороты;
  • двигатель располагается в непосредственной близости от бетона, на него могут попасть брызги с последующим коротким замыканием;
  • конструкция одноразовая, при длительном хранении доска будет коробиться, скручиваться.

Конструкция из металла

Более долговечной и производительной будет конструкция с металлической рейкой, но для нее потребуется больше материалов и усилий, а также знаний.

В основу можно положить готовый алюминиевый профиль — правило, который продают в каждом строительном магазине.

Он вне конкуренции по качеству, а еще не боится коррозии.

Но сварка или пайка с алюминием — сложная задача, а на саморезах или винтах конструкция проживет не долго.

Альтернатива — стальная рейка. Ее можно сделать из швеллера или трубы прямоугольного профиля. Главный недостаток — рабочая поверхность будет покрываться ржавчиной, которая снизит качество работы, а также усложнит очистку инструмента от бетона после работы.

Что понадобится, если решили делать инструмент со стальной рейкой:

  • стальной швеллер или профильная труба;
  • два небольших отрезка уголка или такого же швеллера;
  • две трубы для ручек;
  • вибрационный двигатель.

Качество и функциональность полученного инструмента зависят от умения обращаться со сваркой и познаний в электротехнике.

Как сделать рейку:

  1. На швеллер сверху привариваются уголки. Их нужно приварить поперек рейки в ее средней части. Это будет станина для двигателя, поэтому расстояние между уголками подбирается в соответствии с

vest-beton.ru

принцип работы, схемы, пошаговое руководство по сборке

Надежность затвердевающего бетона зависит от многих факторов: качества компонентов, правильно соблюденных пропорций и условий гидратации. Отмечено, что трамбовка свежезалитого раствора улучшает структуру искусственного камня и усиливает его прочность, оптимальный эффект наблюдается при применении виброоборудования. При обработке больших площадей требуется профессиональный инструмент, в частных целях дешевле и проще сделать виброрейку своими руками.

Оглавление:

  1. Схема действия виброрейки
  2. Какие инструменты понадобятся для сборки?
  3. Пошаговая инструкция по изготовлению
  4. Полезные рекомендации

Принцип работы

Основное назначение устройства – уплотнение бетона на первой стадии гидратации с помощью высокочастотных воздействий. Стандартная схема виброрейки включает рабочий профиль и силовую установку, после запуска возникающие колебания направляются от балки к раствору, тем самым выбивая из него излишки влаги и воздуха, устраняя пустоты и утрамбовывая наполнитель. Конструкция, размеры и производительность могут отличаться, но общий принцип у них одинаков: вращающий момент двигателя передается на рабочую раму.

Задействование виброрейки повышает морозостойкость бетона до 30 %, минимизирует риск образования трещин и положительно сказывается на сроках затвердевания тонких стяжек. Помимо срочных работ сфера применения включает обычные цементные и самонивелирующиеся полы, пандусы, стоянки для автотранспорта, парковочные зоны, взлетные полосы и аналогичные объекты, подвергающиеся интенсивным нагрузкам. В частном строительстве готовые виброрейки для уплотнения бетона используются при возведении фундаментов, обустройстве отмосток, укладке полов и перекрытий.

Необходимые инструменты и материалы

Для самостоятельной сборки потребуется: стальной швеллер или алюминиевый профиль от 2 м, электродвигатель с пускателем, два уголка для его крепления длиной около 20 см, питающий кабель, изоляционная резина, прутья или легкая труба для формирования ручки – 2 шт. Допускается замена рабочего полотка гладкой доской шириной в 2-3 см, но деревянные самоделки прослужат меньше, они практически одноразовые. При серьезных планах лучше сделать виброрейку из алюминиевого правила (продается в любом строительном магазине) или стали: рейки, профильной трубы, швеллера.

В первом случае инструмент не будет боятся коррозии, но усложнится процесс сборки (пайку алюминия сложно выполнить правильно самому, а болтовое соединение уступает в надежности). В свою очередь, сделать полностью стальную виброрейку проще, потребуются минимальные навыки, сварочный аппарат, дрель со сверлами по металлу и шуруповерт. В качестве вибромотора используется электрический или бензиновый двигатель (от мотоблока или пилы), но второй вариант требует особой организации сцепления и подходит исключительно для проветриваемых помещений. При выборе мощности устройства учитывается ожидаемый объем: в среднем для непрерывной обработки 15 м2 требуется мотор не более 1,5 кВт.

Пошаговая инструкция по сборке своими руками

Рекомендуемая схема действий включает следующие этапы:

  1. Выбор и подготовку отдельных элементов. На этом этапе определяются с видом материала профиля, рассчитывают мощность двигателя и длину рабочей рейки, размеры ручек. Габариты устройства зависят от высоты владельца и ожидаемых целей, так, виброрейку для стяжки бетонного пола нет смысла делать короче 2 м, при работе с сухими смесями и укладке бетона в фундаментных конструкциях акцент делается на интенсивности вибраций, минимальная длина секций у них составляет 1 м.
  2. Изготовление ручек, приварка или иной способ крепления их к основному профилю. Для более удобного пользования их лучше выбрать слегка изогнутой формы и обмотать резиной или изолентой.
  3. Крепление мотора: перпендикулярно, по центру рамы, с помощью своеобразной станины из двух уголков, в свою очередь, зафиксированной болтами или сваркой. Возможны два равнозначных варианта монтажа: приваривание уголков к двигателю с последующим размещением на раме или, наоборот, жесткая связь станины с рабочим профилем. Прямая сварка мотора с каркасом не рекомендуется, это исключает возможность замены в случае поломки.
  4. Фиксация кабеля питания хомутами вдоль ручек, монтаж пускателя в доступной зоне.
  5. Проверка, в идеале с тестированием на небольшом участке стяжки.

По аналогичной схеме можно самостоятельно сделать виброрейку для бетона с двигателем на бензине или дизеле. Главным преимуществом такого исполнения является автономность от сети, но в плане универсальности (возможности работы во внутренних помещениях) она будет уступать электрическим. Хорошие отзывы имеют двигатели с дроссельными заслонками, позволяющие регулировать расход топлива и изменять интенсивность воздействий. Главный нюанс сборки связан с выбором мощности вибромотора, в первую очередь она зависит от веса рейки. Чем тяжелее профиль, тем больше требуется усилий для обеспечения колебаний, достаточных для качественной обработки бетона.

При необходимости уплотнения толстых стяжек целесообразно сделать виброрейку с рамой из двух одинарных или сдвоенного с помощью перемычек профиля. В этом случая схема немного усложняется – двигатель размещается на платформу, действующую на весь сборный каркас, возрастает число точек крепежа. Но согласно приведенному выше условию, добавление лишней рейки подразумевает увеличение мощности виброрейки, что не всегда приемлемо.

Стоит учесть главное правило технологии уплотнения бетона: при заливке конструкций толще 20 см требуется послойная обработка даже при условии применения высокопроизводительных заводских агрегатов.

Рекомендации

Надежность виброрейки во многом зависит от качества швов и крепления, при отсутствии опыта сварочных работ лучше нанять профессионалов. Допускается использование болтов, но лишь при условии усиления соединений, а именно: затяжки гаек через граверные шайбы, контргайки или метизы с поперечным сечением. Такие меры необходимы, устройство подвержено постоянным вибрациям, при отсутствии защиты двигатель просто слетит, что недопустимо. Профосмотр и подтягивание решают проблему, но частично.

Также для упрощения работы с оборудованием и соблюдения техники безопасности и технологии уплотнения бетона рекомендуется:

  • Проверить, насколько качественно виброрейка обеспечивает ровность поверхности, при необходимости меняется месторасположение центра тяжести или степень нажатия рабочего профиля на раствор. Самым простым вариантом является приваривание дополнительных креплений для обвесов, это позволит менять силу воздействия и увеличит функциональность устройства.
  • Проложить между двигателем и регулируемым соединением куски резины.
  • Надежно закрепить питающий провод, болтание или провисание недопустимо и опасно. Это касается как сделанных своими руками виброреек, так и заводских моделей.
  • Потренироваться на бетоне перед началом основных работ.
  • Включить в схему с электрическим двигателем преобразователь частот с целью контроля за нагрузками.
  • Учитывать все требования инструкции (время бесперебойной работы, направление движения и другие моменты) при эксплуатации готовых моделей.

stroitel-lab.ru
