Утепление армопояса | Как построить дом

В этой статье мы расскажем о способах изоляции одного из мостиков холода — армопояса, выполненного из железобетона.

Утеплять армопояс можно или при строительстве (это самый верный путь) или через некоторое время после окончания строительства.

Не будем рассматривать причины неутепления армированного пояса одновременно со строительством — на это может быть много причин. Просто рассмотрим все известные нам варианты.

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволит ширина, сделать утепление и дальнейшую облицовку вровень с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволить разместить его в промежуток между армированным поясом и линией стены.

Вероятно, что придется воспользоваться ЭППС, т.к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет — воспользуйтесь пенопластом 80 мм.

Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Если в качестве утеплителя будете использовать минвату — не забудьте о необходимости вентзазора между минватой и облицовочным кирпичом.

Вариант 2: ширина армопояса равна ширине стены, отделочные работы выполнены, зазора между армированным поясом и облицовкой нет.

В этом случае необходимо по всему фасаду на высоту армопояса выполнить дополнительное утепление. Если в двухэтажном доме армированный пояс выполнен между первым и вторым этажами и после второго этажа под мауэрлат, тогда по фасаду нужно будет выполнить два утепляющих пояса.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм — марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.

Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить — мы очень подробно с фото рассказали в статье «Утепление стен пенопластом».

Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя). Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.

Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Для наружного утепления можно воспользоваться также напыляемым пенополиуретаном (ППУ), который сверху можно закрыть металлическим профилем. Не рекомендуем выполнять работы самостоятельно, так как он очень токсичен (вернее — токсичен один из его компонентов) и требуется установка для напыления — лучше воспользоваться услугами специализированных компаний.

Вариант 3: Армопояс на всю ширину стены, отделочные работы выполнены, есть зазор между стеной и облицовкой.

Сквозь облицовку по линии армопояса необходимо выполнить отверстия для заливки монтажной пены в зазор между наружной облицовкой и стеной (поясом). Шаг между отверстиями — не более 25 -30 см.

Запенивание производите поочередно через одно отверстие. Т.е., сначала запеньте нечетные (1,3,5, и т.д.) отверстия и дождитесь, пока пена отвердеет. Затем можно запенивать четные отверстия. При таком подходе вы сможете качественно выполнить утепление армопояса и сократить расходы на пену. Обязательно применяйте профессиональную пену — в конечном счете это будет выгоднее, чем выполнять повторное утепление через пару лет в следствие осыпания пены.

Современные материалы, предлагаемые рынком для теплоизоляции

Необычным новым (для нас) материалом является краска-термос «Изоллат» — это жидкое сверхтонкое покрытие для теплоизоляции стен, фасадов, трубопроводов, строительных конструкций. Слой толщиной 1 мм этого современного материала заменяет 40 мм минеральной ваты или 200 мм пенополистирола.

«Изоллат», кроме обширного перечня свойств, способствует значительному снижению теплопроводности конструкций. Мы не применяли этот материал, но если вам интересно, вы можете подробно прочитать здесь: www.isollat.ru .

Еще один материал, который появился несколько лет назад и который мы еще не применяли — это «Пеноизол». Если он сделан из правильной смолы и грамотно применяется, то материал изумительный. «Пеноизол» можно использовать в виде крошки, листов или в виде пены для заливки. Подробнее можно прочитать на сайте www.peno-isol.ru.

Знакомьтесь, изучайте — возможно вас это заинтересует.

До новых встреч, уважаемые читателя нашего блога «Как построить дом» !

Это точно Вас заинтересует:

Мои ошибки при устройстве армопояса для газоблочного дома. | Сергей Горбунов

Когда строил дом из газобетона нашел много информации о необходимости устройства монолитного бетонного армопояса для долговечности дома из газобетона и сохранности самой кладки.

Долго не стал искать информацию, сделал опалубку по газобетону и залил армопояс из бетона на базе мелкого высокопрочного щебня с армированием.

Сверху в армопояс замонолитил шпильки для крепления мауэрлата.

А вот про утепление армопояса я в тот момент не думал, а это все же бетон — отличный мостик холода в доме.

Снаружи утеплил фасад и армопояс базальтовым утеплителем 5 см. Горбунов Сергей Канал Самостройщика

Если с наружной стороны по моим теплотехническим расчетам по газоблоку мне было достаточно утеплить дом снаружи 5 см базальтового утеплителя, то армопояс по этим расчетам не проходил — его необходимо было утеплять минимум 10 см утеплителя.

Поэтому не оставалось ничего другого как утеплять изнутри, а так как армопояс внутри помещения был в ровень со стеной, то утеплитель армопояса выступал из за стены.

Благо все это художество было закрыто натяжным потолком.

Утепление армопояса внутри помещения экструдированным полистиролом и штукатурка его клеем для газобетона.

Выводы можно сделать очень простые. Не делайте армопояс по всей ширине стены. Оставляйте пространство для внешнего утепления.

Вариант внешнего утепления армопояса: 10 см — газоблока, 10 см пенопласта. Стена 40 см. Источник изображения: https://stopdacha.ru/wp-content/uploads/2018/03/Armopoyas-pod-mauehrlat-svoimi-rukami-2.jpg

Также у кого монолитные или сборные железобетонные перекрытия — не забывайте также делать утепление торцов плит, чтобы не происходило промерзание этих участков.

Утепление торцов плит перекрытия и армопояса. Источник изображения: https://beton-house.com/wp-content/uploads/2019/12/razrez-gazobetonnoy-steny-s-armopoyasom.jpg

Так что не повторяйте моих ошибок и делайте правильно утепление армопояса.

А с вами, уважаемые мои читатели, был самостройщик Сергей Горбунов, также подписывайтесь на мой ютуб Канал самостройщика СТРОЮ САМ.

Подписывайтесь на Мой канал в дзене, чтобы не пропустить новые статьи.

Утепление армопояса на открытой веранде. Армопояс

Какую технологию лучше применить для достижения этой цели?

Какие использовать материалы?

Многое будет зависеть от материалов стен дома и его конструктивных особенностей. Рассмотреть все возможные варианты будет довольно трудно, поэтому остановимся на популярных в наше время домов построенных из блоков различного типа и утеплителей из пенополистирола или пенопласта.

Чтобы добиться оптимального результата, важно правильно монтировать теплоизоляцию, защитив от воздействия холода все части жилого дома.

Утепление дома снаружи действует по принципу термоса, способного долгое время сохранять температуру внутри. В термосе этот эффект достигается частично благодаря воздушной прослойке, окружающей внутреннюю колбу, в нашем же случае снизить потери тепла поможет утепление дома снаружи пенопластим или пенополистиролом.

Наибольшего эффекта можно достичь, если монтировать термоизоляцию в процессе строительства, так как утеплить дом качественно, если в нем уже живут, сложнее.

В качестве хорошей теплоизоляции для блочных стенподойдет обычный пенопласт или пенополистирол. Но прежде чем приступить к монтажу, необходимо выполнить следующие подготовительные работы:

На верхний армопояс положить утеплитель, с которым будет стыковаться последний ряд пенопласта.
Забить маяки для натягивания нитей, по которым будут ориентироваться при монтаже термоизоляции.
Закрепить внизу вдоль стены направляющий профиль из оцинкованного железа, служащий основой для первого ряда плит утеплителя.

Утепление армопояса дома

Для утепления армопояса лучше всего подойдет прессованная минеральная вата толщиной 100 мм. Ее нужно уложить так, чтобы защитить от промерзания все конструкционные элементы верхней части стены. В первую очередь нужно уделить внимание закладным, вмонтированным в армопояс. После того, как фермы будут установлены и закреплены в нужном положении, необходимо вырезать из минваты детали, чтобы утеплить со всех сторон анкера, на которых держатся несущие конструкции крыши.

Пространство под пятками ферм нужно заполнить бетоном.

Элементы утеплителя в данном случае послужат в качестве опалубки.

Защита анкерного соединения от холода не будет полной, если не закрыть его сверху утеплителем.

Важно также заполнить пеной все щели между теплоизолирующими деталями.

Когда все крепления ферм будут защищены от холода, можно накрывать утеплителем остальные части армопояса, пропенив стыки между установленными элементами термоизоляции (1), а также их соединения с бетонной поверхностью (2).

Установка маяков

Следующий шаг, ведущий к тому, чтобы выполнить монтаж теплоизоляции на стену, это подготовка маяков, которые помогут правильно устанавливать пенопласт, создавая строго вертикальную плоскость. Для маяков лучше всего использовать 16 кусков арматуры длиной около 30 см (по 4 на каждую стену).

Штырь забивается в стену на расстоянии 10-20 см от угла (чтобы не отколоть кусок бетона). Для этого на глубину 5-10 см перфоратором предварительно сверлятся отверстия, диаметр которых должен соответствовать толщине арматуры. По одному штырю нужно забить в каждом углу стены, вверху и внизу.

Как можно увидеть на двух предыдущих фотографиях, между верхней и нижней арматурой натягивается леска, которую важно выставить по отвесу. Ее расстояние от стены должно соответствовать сумме трех составляющих – это толщина пенопласта, толщина слоя клеящей смеси и 2-3 мм запаса, которые не позволят леске прикасаться к установленному утеплителю. Для пенопласта толщиной 100 мм это расстояние обычно составляет около 12-15 см, если плоскость стены достаточно ровная.

Между вертикальными лесками натягиваются подвижные горизонтальные лески, по которым главным образом и ориентируются при установке теплоизоляции.

Монтаж направляющего периметрального профиля

Ширина оцинкованного профиля должна соответствовать толщине термоизоляционной плиты. Его устанавливают таким образом, чтобы он лежал на горизонтальной поверхности фундаментного утеплителя.

Профиль крепят с помощью дюбелей «быстрый монтаж» (1), выставив предварительно его наружный край по нитке (2), натянутой между двумя нижними маяками.

Как можно увидеть на иллюстрации, профиль монтируется не к шлакоблоку, а чуть ниже уровня верха фундамента. Таким образом, установив профиль шириной 100 мм вплотную к бетону, можно рассчитывать, что между монтируемым утеплителем и стеной будет оставаться определенное пространство для клеящей смеси. Это возможно благодаря тому, что вертикальные поверхности фундамента и шлакоблочной кладки не находятся на одном уровне, а между ними есть небольшая ступенька.

Если же конструкция здания такова, что поверхность фундамента и стены являются одной плоскостью, или, если профиль устанавливается выше уровня фундамента, то нужно будет изготавливать специальные кронштейны, позволяющие оставлять некоторое расстояние между стеной и профилем при его монтаже.

Это пространство обязательно нужно заполнить монтажной пеной.

Обратите внимание: Монтировать профиль так, чтобы его наружный край располагался строго параллельно нитке, будет непросто из-за того, что для крепежного элемента нужно просверлить дыру в бетоне через металл боковой стенки профиля. Деформация жести в одном месте может провоцировать изменение формы изделия в его соседних частях. Поэтому, впервые занимаясь данной работой, возможно, придется приспособиться. Во время вбивания дюбеля также следует быть осторожным, стараясь не гнуть края профиля, из-за чего его наружная сторона может приподняться.

Установка термоизоляции на стену

Когда подготовительные работы будут выполнены, можно приступать к монтажу теплоизоляции. Для первого ряда плит основой служит установленный ранее направляющий профиль. Чтобы закрепить пенопласт на шлакоблочной стене, используют предназначенную для этого монтажную смесь, которую предварительно замешивают с помощью миксера.

Готовое вещество наносят в виде нескольких ляпух на внутреннюю сторону утеплителя, равномерно распределив их по поверхности.

При монтаже первого ряда нижнюю часть плиты утеплимтеля под наклоном вставляют в направляющий профиль, осторожно приближая ее верх к поверхности стены.

Как видно на иллюстрирующем утепление стен из шлакоблока фото монтажа первого ряда плит утеплителя, чтобы леска не мешала установить пенопласт на свое место, ее нужно временно оттянуть. Позже, когда ляпухи коснутся стены, леску нужно отпустить, и понемногу придавливать верх плиты до тех пор, пока между ней и ниткой не образуется зазор примерно 1-2 мм.

Обратите внимание: После того, как пенопласт был прижат к стене, его не следует оттягивать обратно. Распределяясь под давлением в узком пространстве, толщина слоя монтажной смеси уменьшается, из-за чего она уже не сможет выполнять свою функцию. Поэтому лучше прижимать плиту к стене как можно осторожней, чтобы выставить ее по нитке с первого раза.

Монтаж второго ряда плит осуществляется подобным образом, только без направляющего профиля. Сначала под углом устанавливается низ пенопласта, а потом по нитке выставляется его верхняя часть.

Чтобы уменьшить вероятность погрешностей можно устанавливать второй ряд по двум лескам.

При установке второго и последующих рядов пенопласта необходимо будет вырезать из целых плит детали для установки в местах оконных и дверных проемов.

Важно также выполнять монтаж утеплителя по принципу кирпичной кладки (каждый следующий ряд смещается на половину длины плиты).

После того, как верхний ряд плит состыкуется с минеральной ватой, лежащей на армопоясе (1), следует пропенить все швы между элементами утепления (2).

Кроме того нужно укрепить плиты с помощью пластмассовых дюбелей. Для этого нужно выполнить следующие 3 операции:

1.В стене через пенопласт просверлить перфоратором отверстие.

2.Вставить туда дюбель-гриб.

3.Аккуратно забить в имеющееся в дюбеле отверстие пластмассовый гвоздь.

Обратите внимание: Монтаж зонтиков нужно производить таким образом, чтобы их шляпки не возвышались, а были на 1-2 мм утоплены в пенопласт.

Места, где вбиты дюбели, впоследствии необходимо замазать клеящей смесью.

Конечно, выполненное описанным выше способом утепление шлакоблочного дома – это еще не все, что можно предпринять для повышения его энергоэффективности.

Можно также выполнить ряд утеплительных мероприятий внутри строения, и установить в нем более экономную систему обогрева.

Тем не менее, осуществив правильным образом только наружное утепление, вы уже сможете значительно сэкономить свои расходы во время отопительного сезона.

Армирующий пояс существенно повышает сопротивление стен блочного дома нагрузкам извне и изнутри. Он объединяет стеновые элементы в единый конструкционный комплекс и служит ребром жесткости.

Армопояс нуждается в утеплении: зимой через него происходит попадание холодного воздуха внутрь здания, а температурные скачки могут стать причиной разрушения стены.

Утепление всегда проводится снаружи, а не изнутри. Если оно не было произведено в ходе строительства дома, его необходимо выполнить, когда дом уже построен и завершены отделочные работы.

Армопояс с перемычками

Если разница между шириной пояса и стены достаточна, утеплитель вместе с последующей облицовкой будет вровень со стеновой обшивкой.

Проведение утеплительных работ нужно делать теплоизолирующим материалом толщиной, подходящей для установки его в промежуток между армопоясом и линией стены.

Специалисты советуют экструдированный пенополистирол, поскольку тонкие листы обычного пенопласта очень ломкие.

Если расстояние достаточно по ширине, лучше использовать 80-миллиметровый пенополистирол. Чтобы пояс не выступал за плоскость, учитывайте ширину обшивки:

Облицовочного клинкера;
Сайдинга;
Керамики или камня;
Штукатурного слоя.

Использование минеральной ваты как утеплителя требует вентиляционного зазора меж теплоизолятором и внешней обшивкой, поскольку она впитывает влагу.

Армопояс равен стене по ширине

При выборе способа утепления учитывают, есть ли зазор между обшивкой и армопоясом.

Дополнительное утепление устанавливается по периметру фасада на высоту армопояса. Здание в два этажа нуждается в выполнении двух утепляющих поясов, если один находится между этажами, а второй сделан под мауэрлат.

Утеплительная часть армопояса равна его высоте с прибавлением с каждой стороны 150 мм. Теплоизолятор устанавливается с запасом по 15 см от верхней и нижней линий армопояса.

Утепление внешних стен дома из блоков проводится следующим образом:

До закрепления пенополистирола стены требуется очистить от пыли и выступающего кладочного раствора. Обеспыливание выполняют щеткой, тщательно очищая всю плоскость стены.
Проверить ровность стен, поскольку перепады больше 10 мм могут стать причиной поломки утепляющего материала. Обнаруженные неровности надо убрать.
Загрунтовать обрабатываемую поверхность. Нанесение грунтовочного состава лучше проводить кистью, чтобы убрать остатки пыли.
По периметру каждого окна нужно приклеить армирующую сетку. Предварительно рулон материала надо нарезать на полоски шириной примерно 400 мм. Сетку устанавливают так, чтобы приблизительно 100 мм располагались под плитой, а оставшаяся часть после монтажа утеплителя заворачивалась и наклеивалась на пенополистирол. Сетка соединяется с основным армирующим покрытием после наклеивания утеплителя.
Наклеить утеплитель на строительную клеевую мастику, а после подсыхания, закрепить его дюбелями-зонтиками с большой шляпкой.

Чтобы утепление прослужило дольше, понадобится в верхней части пояса установить отлив с капельником, сделанный из металла с оцинковкой и покрытием из полиэстера. Он располагается с уклоном от стены. Этот элемент нужен для отвода осадков от армопояса.

Внешнее утепление можно выполнить с помощью напыляемого пенополиуретана. Но это довольно дорогой материал, требующий специального аппарата-напылителя, и высокотоксичный. Самостоятельные работы не рекомендованы – придется нанимать профессионала.

Утепление при наличии зазора

Для проведения запенивания понадобится сделать отверстия с расстоянием не больше 250–300 мм сквозь обшивку по линии армопояса. Заливка пены выполняется в каждое второе отверстие.

Подобный метод позволяет сделать качественное утепление армопояса и уменьшит расход материала.

Обязательно используйте профессиональную пену – утепляющий слой продержится несколько лет, не будет осыпаться.

Посмотрите видео:

При правильно выполненном утеплении, зимой армирующий пояс не будет пропускать холодный воздух и здание простоит долго.

Армированный пояс , он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный.

Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

на блочном фундаменте
на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Помощь по Теле2, тарифы, вопросы

Как сделать армопояс своими руками

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

на блочном фундаменте
на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

В данной статье мы разберемся, зачем нужен армопояс на газобетоне. Будут детально рассмотрены основные требования к данному конструкционному элементу, также вы узнаете, как правильно сделать армопояс для газобетона собственными силами.

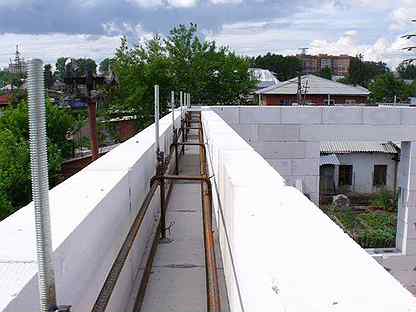

Монолитный бетонный армопояс внутри газобетонной стены

Армопояс для газобетона – это ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблока данный пояс является необходимым элементом, который значительно улучшает прочностные характеристики всего здания.

1 Зачем нужен армопояс?

Правильно сделанный монолитный армопояс будет защищать ваш дом от любых нагрузок, возникающих как под влиянием внешних и внутренних факторов.

Негативных воздействий, которые испытывают стены дома из газоблока весьма большое количество, это и сезонные деформации грунта в результате пучения, и сильные порывы ветра, и повышенная сейсмическая активность. Особенно важно будет сделать армопояс для домов, построенных на наклонной почве.

Армопояса на газобетоне сделать можно либо на середине кладки стены и под крышей, если речь идет об одноэтажном доме, либо между этажами, если говорить о двухэтажных зданиях.

Монолитный армопояс из бетона в разрезе

Как было сказано выше, армопояс значительно увеличивает сопротивления стен здания из блоков внешним и внутренним нагрузкам. Он выполняет связывание отдельных стен дома из блоков в единую конструкцию, выступая своеобразным ребром жесткости.

Наличие такого ребра дает возможность сделать большие оконные проемы из блоков, которые невозможно создать при отсутствии армопояса, ввиду недостаточных прочностных характеристик пеноблоков и газоблока.

Наличие данного несущего элемента сводит к минимуму возможность полного разрушения дома вследствие нарушения целостности отдельных его частей.

Рассмотрим основные причины, которые обуславливают необходимость обустройства армопояса:

1.1 Потребность в несущей конструкции для крыши дома

Пеноблоки, керамзитобетонные и газоблоки, хоть и являются достаточно прочным строительным материалом, в отличии от кирпича, очень плохо переносят разнообразные точечные нагрузки, которые могут вызывать растрескивание и разрушение отдельных блоков, что негативно скажется на прочности всей стены.

Учитывая, что стропильная система дома и балки, выступающая основой для крыши, монтируется на газобетонные или керамзитобетонные стены из блоков посредством анкеров и строительных шпилек (крепление мауэрлата к газобетону без армопояса), балки которые и оказывают не пеноблоки и газоблоки точечную нагрузку, возникает потребность в обустройстве дополнительной несущей конструкции под балки.

Укладка арматурного каркаса для последующей заливки бетоном

1.2 Перенос распирающей нагрузки со стены дома на армопояс

Одним из часто встречающихся вариантов обустройства крыш на газобетонных и домах из пеноблоков или керамзитные блоки является технология висячих стропил. Данный метод обладает рядом определенных преимуществ, однако он оказывает предельную распирающую нагрузку, которая для неукрепленных пеноблоков может быть чрезмерной.

Согласно строительным нормам, висячие стропила в пеноблочном доме сделать можно только при наличии армопояса, который будет принимать, компенсировать и равномерно распределять распирающую нагрузку.

1.3 Препятствие деформациям

Наличие армопояса сводит к минимуму возможность деформации стен обладающих разными коэффициентами упругости, или испытывающих неравномерные нагрузки, которые нередко возникают при неправильном обустройстве крыши.

Описанный алгоритм создания армопояса позволяет сделать его своими руками не только на доме из пеноблоков и газоблоков. Технология создания армопояса в доме из кирпича и керамзитоблока ничем не отличается.

Как свидетельствуют отзывы, большинство строителей, предпочитающих использовать в качестве строительного материала шлакоблок, также склоняются к необходимости обустройства армопояса, так как шлакоблок по своим техническим характеристикам аналогичен любым материалам из вспененного бетона.

2 Характеристики качественного армопояса

Габариты армопояса для стены из пеноблоков определяются от размеров самой стены. Если при строительстве дома выполнялась кладка однослойных стен, шириною в шлакоблок (30 сантиметров), то достаточно будет внутреннего армопояса шириною в 25 сантиметров.

При этом по внутренней стороне стены дома, для предотвращения создания мостиков холода (элементов, теплопроводность которых больше, чем у основной конструкции здания), рекомендуется уложить утеплитель и закрыть армопояс пеноблоком соответствующей толщины.

Высота армопояса в идеале должна является его толщине, поскольку равносторонние конструкции обладают большей прочностью, чем прямоугольные. Не рекомендуется делать армирующие пояса высотой больше 30 сантиметров.

Опалубка для армопояса из деревянных досок

Если вы строите здание, проект которого предусматривает наличие легкого перекрытия, то можно сделать плоский армопояс, высотою около 10 сантиметров. Как свидетельствуют отзывы, такая конструкция хорошо справляется со своими функциями за счет наличия внутри пояса арматурных прутьев.

В плоские армопояса, как правило, устанавливаются 2 продольных арматурных стержня (если стены широкие 3, либо 4), которые соединяются между собою поперечными перемычками из стержней меньшего диаметра. Шаг перемычек составляет около 50-ти сантиметров.

Если при строительстве дома из пеноблоков будут использоваться тяжелые бетонные плиты перекрытия, то необходимо обустраивать монолитный армопояс с объемным арматурным каркасом, состоящим из 4 либо 6 продольных прутьев.

При кладке арматурного каркаса, важно следить за тем, чтобы арматура была утеплена в бетон как минимум на 5 сантиметров. Чтобы поднять нижнюю арматуру над блоками необходимо использовать кирпичные подпорки соответствующего размера.

В объемных каркасах, по прямому контуру стены, поперечная и продольная арматура соединяется между собой с помощью вязальной проволоки. Это необходимо для придания достаточного сопротивления динамическим нагрузкам армопояса.

Однако в местах, где внешние стены соединяются с внутренними, и на углах дома, арматура соединяется с помощью сварки.

2.1 Из чего лучше делать армопояс?

Армопояса под потолочные перекрытия и стропильные системы должны изготавливаться из бетона марок М200 и выше. Бетон можно как приобретать в уже готовом виде у производителей, так и делать собственноручно из цемента М400.

Соотношение раствора должно быть 1:3:5, где 1 – цемент, 3 – песок, 5 – щебень.

Если вы хотите получить армопояс максимальной прочности, то не лишним будет после заливки уплотнить бетон. Для этого нужен перфоратор со специальной насадкой. Также уплотнить бетон можно просто интенсивно потыкав его куском арматуры, чтобы на поверхность вышли все внутренние пузырьки воздуха.

Кладка армирующего пояса из кирпича

Для усиления стены из вспененного бетона также может использоваться армопояса из кирпича. Кладка кирпича выполняется непосредственно на пеноблок, при кладке пояса для армирования используется металлическая сетка с проволоки диаметром 4-5 мм.

Сетка укладывается на каждый ряд кирпича. Общая высота такого армопояса может составлять от 20 до 40 сантиметров, ширина – равная ширине стены.

Стоит понимать, что армопояс из кирпича не обладает прочностью, сравнимой с монолитным бетонным поясом, такой армопояс, как свидетельствуют отзывы, может с успехом использоваться для небольших хозяйственных построек из шлакоблока, либо других вспомогательных зданий.

2.2 Нужно ли утеплять армопояс?

Одним из важнейших свойств вспененного бетона, принесших данному материалу широкую популярность, является низкая теплопроводность. Из пенобетона строятся теплые, не промерзающие даже при самых низких зимних температурах дома.

Чтобы правильно построить аромопояс, который бы вместе с укреплением стены не ухудшал теплоизоляционных свойств дома, необходимо предусмотреть качественное утепление пояса.

Для того чтобы армирующий пояс не являлся слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.

При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.

Технология создания армпояса под мауэрлат для крыши

Приведем и отзывы строителей, специализирующихся на возведении домов из вспененного бетона, которые помогут вам составить полную картину об необходимости обустройства армирующего каркаса для керамзитобетонных блоков:

Игорь, 49 лет, Москва:

Уже на протяжении семи лет моя бригада использует в качестве основного строительного материала пенобетон, от клиентов слышал исключительно положительные отзывы о нашей работе.

Количество поклонников у данного материала, с момента его появление на отечественном рынке, выросло в разы. Армопояса на газобетоне устанавливаем в каждом возведенном нами доме.

Я считаю, что армокаркас обязательно нужен для пенобетона, а заявления производителей о том, что прочности блоков и так достаточно для монтажа любых перекрытий, не соответствуют реальности. Как по мне, лучше лишний раз перестраховаться и закрепить работу, чем потом кусать локти.

Олег, 45 лет, Ростов:

Строим дома из газоблоков. Армокаркас устанавливаем в обязательном порядке, особенно для висячих стропил и чтобы закрепить перекрытия из бетонных плит. Недавно строил у себя на дачном участке хозяйственное помещение для домашней птицы, в качестве стройматериала использовал шлакоблок.

На нем обустроил армокаркас из кирпича, поскольку уверен, что «доктор прописал» его закрепить всем зданиям из стройматериалов на основе вспененного бетона.

Как сделать армопояс на газобетоне? Строительство домов и конструкций из пеноблоков

Армопояс для газобетонных стен – назначение, преимущества применения.

Способ создания армопояса для газобетонных стен.

Утепление монолитного армопояса для дома из газосиликатных блоков

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

Вариант 1: ширина армопояса уже ширины стены.

Вероятно, что придется воспользоваться ЭППС, т. к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет — воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Вариант 2: ширина армопояса равна ширине стены, отделочные работы выполнены, зазора между армированным поясом и облицовкой нет.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм — марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.

Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить — мы очень подробно с фото рассказали в статье «Утепление стен пенопластом».

Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя). Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.

Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Вариант 3: Армопояс на всю ширину стены, отделочные работы выполнены, есть зазор между стеной и облицовкой.

Современные материалы, предлагаемые рынком для теплоизоляции

«Изоллат», кроме обширного перечня свойств, способствует значительному снижению теплопроводности конструкций.

Еще один материал, который появился несколько лет назад и который мы еще не применяли — это «Пеноизол» . Если он сделан из правильной смолы и грамотно применяется, то материал изумительный. «Пеноизол» можно использовать в виде крошки, листов или в виде пены для заливки.

Утепление армопояса, Как построить дом

Варианты изготовления монолитного железобетонного армопояса и предложения по его утеплению, материалы для утепления армопояса

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

Возведение стен должно осуществляться на надежном фундаменте.
В процессе работы необходимо регулярно проверять ровность конструкции.
По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Значение армопояса

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

Основные компоненты армопояса:

Предназначение конструкции заключается:

В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
В защите фундамента и стен от трещин.
В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Габариты армопояса

Габариты армопояса зависят от конструктивной особенности строительного материала, к которому необходимо его прикрепить. Стена может быть внутренней или наружной. Для каждой категории строителями рассматриваются свои конкретные требования относительно размеров сооружения.

Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

При помощи деревянной опалубки.
Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.

Не прокладывается разгрузочный пояс:

Под цельную железобетонную конструкцию.
Под деревянные перекрытия, опирающиеся на блоки.

В случае использования деревянных перекрытий, достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

Создание армопояса при помощи опалубки

Опалубка для разгрузочного пояса представляет собой деревянный каркас. Изготавливается он из обрезок досок, скреплённых между собой по внешней стороне.

После осуществления полной сборки опалубки, ее нижняя часть прикрепляется к стене саморезами, а верхняя – поперечными досочными стяжками с промежутком от восьмидесяти до ста сантиметров. Стяжка необходима для придания надёжности конструкции, иначе при заливке бетона, она может быть деформирована или раздавлена.

Предварительно перед возведением конструкции следует побеспокоиться о приобретении необходимых строительных материалов:

Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
Гвозди для крепления досочной конструкции к стене.
Гибкая проволока для придания жесткости сооружения.
Арматурные стержни диаметром двенадцать миллиметров.
Пенополистирол для утепления.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

Подготовка деревянных щитов.
Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
Крепление конструкции к стене саморезами или длинными гвоздями.
Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

В горизонтальной укладке прутьев.
В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

Вязку арматурных прутьев следует производить непосредственно в опалубке. В готовом виде арматурный каркас тяжёлый. При раздельной сборке конструкции, поднять и разместить ее будет сложно. Между газобетонными блоками и каркасом разгрузочного пояса рекомендуется прокладывание слоя камней или кирпичей.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

В случае отсутствия продукции требуемой характеристики в магазине можно приготовить ее самостоятельно, применяя следующие пропорции в соотношении составляющих:

Для увеличения плотности состава щебень можно заменить на гравий. После перемешивания сухих элементов следует небольшими порциями добавить воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

В технологии заливки бетона предусмотрены нормы выполнения работ, которые для получения желаемого функционального результата следует выполнять:

Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

Опалубкой могут служить не деревянные конструкции, а блоки из газобетона U-образной формы Обязательным условие к такому строительному материалу является наличие внутренней полости, которая необходима для закладки каркаса из арматуры и заливки бетона.

Блоки лоткового вида укладываются такой же ширины, как и стены. Такой пояс удобно устраивать к наружным стенам по причине выполнения им дополнительной утеплительной функции, при этом исключающей образование «мостиков» холода.

3. Что потребуется

Способ прост и требует предварительного приобретения строительного материала – доборных блоков толщиной десять сантиметров. Перед покупкой следует произвести расчет необходимого количества материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления конструкции армопояса с использованием доборных блоков

Установка доборных блоков на стену в обычном порядке.
Армирование центральной части строительного материала.
Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

Загрузочный пояс можно сконструировать с помощью кирпичной кладки, усиленной арматурной сеткой. Он менее надежный, чем бетонный и применим только для небольших хозяйственных построек. Для увеличения показателей прочности кирпичной конструкции рекомендовано применение арматуры или металлической сварной сетки.

При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Укрепление стен с помощью кирпичей с встроенной арматурной сеткой не может полноценно заменить придание надежности конструктивным элементам с применением железобетонного аналога.

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха. Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома.

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

Армопояс на газобетоне — нужен ли он и как сделать из кирпича

Значение армопояса и его габариты.

Варианты создания и технология сооружения опалубки. Армирование и армопояс из кирпича. Утепление и практические советы.

Какую технологию лучше применить для достижения этой цели?

Какие использовать материалы?

На верхний армопояс положить утеплитель, с которым будет стыковаться последний ряд пенопласта.
Забить маяки для натягивания нитей, по которым будут ориентироваться при монтаже термоизоляции.
Закрепить внизу вдоль стены направляющий профиль из оцинкованного железа, служащий основой для первого ряда плит утеплителя.

Утепление армопояса дома

Пространство под пятками ферм нужно заполнить бетоном.

Элементы утеплителя в данном случае послужат в качестве опалубки.

Защита анкерного соединения от холода не будет полной, если не закрыть его сверху утеплителем.

Важно также заполнить пеной все щели между теплоизолирующими деталями.

Установка маяков

Монтаж направляющего периметрального профиля

Это пространство обязательно нужно заполнить монтажной пеной.

Установка термоизоляции на стену

Чтобы уменьшить вероятность погрешностей можно устанавливать второй ряд по двум лескам.

1.В стене через пенопласт просверлить перфоратором отверстие.

2.Вставить туда дюбель-гриб.

3.Аккуратно забить в имеющееся в дюбеле отверстие пластмассовый гвоздь.

Места, где вбиты дюбели, впоследствии необходимо замазать клеящей смесью.

Выполненного из железобетона.

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

Вариант 1: ширина армопояса уже ширины стены.

Вероятно, что придется воспользоваться ЭППС, т.к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет — воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Вариант 2: ширина армопояса равна ширине стены, отделочные работы выполнены, зазора между армированным поясом и облицовкой нет.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм — марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.

Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить — мы очень подробно с фото рассказали в статье

Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя). Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.

Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Вариант 3: Армопояс на всю ширину стены, отделочные работы выполнены, есть зазор между стеной и облицовкой.

Современные материалы, предлагаемые рынком для теплоизоляции

Знакомьтесь, изучайте — возможно вас это заинтересует.

До новых встреч, уважаемые читателя нашего блога !

Утепление дома, коттеджа ПЕНОПЛЭКС | Пенополистирол для дома — надежный утеплитель.

Вопрос «Зачем утеплять дом?» относится к разряду риторических. Мой дом будет моей крепостью лишь тогда, когда он защищен от всех опасностей, в том числе от холода. При этом термин «утепление» применительно к построенным зданиям должен постепенно уходить из нашего лексикона. То, что мы называем утеплителем, должно стать неотъемлемой частью здания и сооружения. Утеплитель, а точнее, теплоизоляцию, нужно закладывать в проект и устанавливать непосредственно в ходе строительства, а не после того как построенный дом окажется холодным. Но если такое произошло с вашим частным домом (коттеджем, дачей), то надо засучить рукава и браться за утепление, но перед этим пройти три важных шага к энергоэффективности:

разобраться в нюансах утепления своего жилья: многое зависит от материала, из которого он построен;
выбрать и купить утеплитель для дома — материалов много, и каждый производитель вкупе с дилерами хвалит именно свой;
определиться со способом утепления дома — изнутри или снаружи.

Пройдем эти три шага, после которых можно приступать к утеплению.

Решения Пеноплэкс для утепления коттеджа (дома)

Некоторые особенности утепления дома

При теплоизоляции каркасного дома нужно помнить, что древесина должна быть сухая и во избежание попадания водяного пара в стены требуется качественная пароизоляция.

Утепляя кирпичный дом, выясните, из какого именно кирпича он построен. По типу материала он бывает керамическим, силикатным, печным и др. По способу наполнения — полнотелым или пустотелым. Также важно знать способ кладки кирпича при возведении вашего дома. Она могла быть сплошной и колодезной.

С утеплением газобетонного дома не стоит спешить: он поступает на стройку с влажностью до 30% (такова технология его изготовления), а перед утеплением рекомендуется дождаться его просушки в течение 5-6 месяцев.

Что касается коттеджа из монолитного бетона, то не стоит забывать, что утеплять строительные конструкции из этого материала можно не раньше, чем через 28 суток после их возведения — такое время нужно бетону, чтобы набрать требуемую прочность.

Теплоизоляцию коттеджа из бруса следует выполнять не ранее, чем через год после постройки: необходимо дождаться усадки.

Выбор утеплителя для дома

Тем, кто имеет смутное понятие об основных теплоизоляционных материалах, используемых в строительстве и ремонте домов, посоветуем вспомнить «детство золотое», когда в школе изучали химию. Сначала неорганическую, затем органическую. Теплоизоляция тоже бывает неорганической и органической.

К первой относятся, прежде всего, утеплители из минеральной ваты: каменной ваты и стекловаты.

Вторую образуют теплоизоляционные материалы из полимеров, преимущественно пенополистирол и пенополиуретан. Утеплители из пенополистирола бывают разных видов. Каждому из нас хорошо знаком пенопласт — белый, хрупкий зернистый материал, который, помимо утепления домов, широко используется в упаковке бытовой техники. Его «родственник» ПЕНОПЛЭКС® известен тем из нас, кто в той или иной степени искушен в вопросах ремонта и строительства. Оба эти материала отличаются способом изготовления. Пенопласт создают путём «пропаривания» микрогранул полистирола, для производства ПЕНОПЛЭКС® используют экструзию — продавливание гранул через формующее отверстие. Поэтому ПЕНОПЛЭКС® называют еще и экструзионным пенополистиролом.

В курсе физики мы все изучали тепловые явления, нам рассказывали, что такое теплопроводность. Это свойство зависит от природы материала, у каждого оно свое, количественно характеризуется коэффициентом теплопроводности, который обозначается греческой буквой λ (лямбда). Напомним, чем ниже этот параметр, тем хуже материал проводит тепло и тем меньше тепловой энергии выпускает из помещения на улицу. Соответственно, тем лучше он подходит для утепления.

Сравним коэффициенты теплопроводности упомянутых теплоизоляционных материалов (по данным СП 50.13330.2012).

Некоторый разброс в показаниях зависит, в основном, от плотности материала.

Итак, ПЕНОПЛЭКС® — лидер по теплозащитным свойствам, наряду с которыми он обладает внушительным набором других достоинств:

низкое водопоглощение: позволяет сохранять теплозащитные свойства;
прочен: выдерживает нагрузки;
биологически устойчив: не гниет и не плесневеет;
выдерживает высокие и низкие температуры: диапазон применения от -70 до +75°С.

ПЕНОПЛЭКС® не присущи недостатки остальных утеплителей, на которых не будем останавливаться подробнее, а разберем целесообразность применения этого материала для теплоизоляции домов из разных материалов.

Утепление дома ПЕНОПЛЭКС®: с какой стороны лучше

Для теплоизоляции кирпичного дома ПЕНОПЛЭКС® хорош снаружи, изнутри и внутри стен. Впрочем, последний, весьма эффективный способ приемлем только при возведении здания. Наружное утепление скроет от глаз красоту кирпича, который многие, в том числе и профессиональные архитекторы, считают самым выразительным стройматериалом. Внутренняя теплоизоляция «отъест» жилое пространство. Но все эти недостатки находятся уже в плоскости эстетики, а не практичности. Подробнее о наружном утеплении кирпичного дома читайте здесь.

Для каркасных домов актуальны те же вопросы, что и для кирпичных. Еще нужно учитывать тот факт, что в каркасных домах немало труднодоступных мест для теплоизоляционных плит. Поэтому совместно с ПЕНОПЛЭКС® нужно применять напыляемый утеплитель для теплоизоляции труднодоступных мест, например, PENOPLEX FASTFIX. Подробнее о технологии возведения каркасного дома и его дополнительном утеплении читайте здесь.

В сети можно встретить предостережения по поводу внутреннего утепления газобетонных домов: высказываются сомнения в безопасности ПЕНОПЛЭКС® для окружающей среды. Однако согласно Экспертному заключению Северо-Западного научного центра гигиены и общественного здоровья (аккредитовано Роспотребнадзором) № 01.05.П.00107.03.15 от 16.03.2015, он безопасен для окружающей среды.

Простой и понятный видеоматериал о возведении газобетонного дома и его утеплении можно посмотреть здесь. Подготовленных и технически грамотных читателей наверняка заинтересует технологическая карта на возведение домов из облегченных блоков (бетон, газобетон, шлакоблоки и другие ячеистые бетоны) с применением ПЕНОПЛЭКС®.

Для бетонного дома наружное утепление лучше, потому что оно защищает от холода не только помещения, но и саму стену, которая в этом случае не напитается влагой и не промерзнет. Прекрасные водооталкивающие свойства ПЕНОПЛЭКС® этого не допустят.

Для дома из бруса приемлемо как внутреннее, так и наружное утепление. Важно помнить, чтобы перед монтажом теплоизоляции брус был сухой.

Резюме

Теплозащитные свойства ПЕНОПЛЭКС® не дадут усомниться в его эффективности и качестве на фоне других утеплителей. Он подходит для теплоизоляции загородных домов из любого материала: кирпича, бетона, газобетона, бруса, каркасных домов.

В большинстве случаев предпочтительно наружное утепление домов ПЕНОПЛЭКС®, разве что для кирпичных домов оптимальным вариантом будет внутристенная теплоизоляция, которая, впрочем, возможна только при колодезной кладке. При использовании в качестве теплоизоляции ПЕНОПЛЭКС® наружное утепление избавляется от своего главного недостатка — сезонности. ПЕНОПЛЭКС® устойчив к воздействию и высоких, и низких температур, а также к их перепаду. Его монтаж можно выполнять в любое время года.

Утепление армированного пояса снаружи. Утепление монолитного армопояса для дома из газосиликатных блоков Армопояс промерзает

Армированный пояс, он же монолитный пояс — это специальная конструкция, которая решает несколько задач.распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от нагрузки на стропильную систему крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным все просто, делаете кладку из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газобетонного блока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры. Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см. Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см. В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п. К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном. Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства. Вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в раствор пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 21 дней после заливки.

В каких случаях нужен армопояс

Монолитный железобетонный пояс необходим:

Можно ли заливать армопояс зимой

Заливка в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные добавки в бетон. Используйте как можно меньше воды для приготовления бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем.

Какова минимальная толщина, высота, ширина.

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины прилегания плит или балок перекрытия.

Конденсат на армопоясе

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Армопояс

Армопояс — это монолитная бетонная армированная конструкция, лежащая на стенах дома или фундаменте и равномерно распределяющая нагрузки. Армопояс строят для усиления кладки, для равномерности передачи нагрузки от перекрытий, для монтажа мауэрлата .

При строительстве армопояса под мауэрлат, в нём оставляют торчащие наружу шпильки, анкеры, куски арматур или проволоки для нанизывания потом бруса мауэрлата. Строить армопояс под мауэрлат рекомендуется, даже если кладка стен выполнена из полнотелого кирпича.

Поверх фундамента армопояс могут заливать, если фундамент старый или просто «слабый» либо фундамент не монолитный, а построен из ФБС. Ещё вариант: железобетонный пояс поверх кладки стен цокольного этажа.

Армопояс практически всегда замкнут в «кольцо». Незамкнутый армопояс может получиться, например, при его строительстве для крепления бруса мауэрлата в случае, когда невозможно сделать единое «кольцо». В таком случае стараются максимально снизить распорное давление стропил.

Армопоясы заливаются практически всегда, если стены дома строятся из блоков из ячеистых бетонов . Причина в том, что эти блоки не очень прочные, к тому же они могут давать неравномерную усадку. Армопояс же придаёт таким стенам пространственную жесткость. Также он не позволяет плитам перекрытия разрушить блоки, потому что у плит перекрытий может быть неглубокая зона опирания.

В домах из ячеистых бетонов первый армопояс льётся поверх стен первого этажа, а на него уже кладутся плиты перекрытия, нагрузка от которых равномерно распределяется не стены армопоясом. Второй армопояс уже льётся поверх стен второго этажа для крепления мауэрлата.

Ширина армопояса может быть равна ширине стены. Если его сделать уже, то потребуются доборные элементы, ставящиеся с наружной стороны стены. Высоту обычно делают 30 см.

Надо помнить, что армопояс становится очень сильным мостиком холода , т.к. у железобетона большой коэффициент теплопроводности . Поэтому необходимо обязательно утеплять его снаружи. Другой вариант — использование при заливке пояса доборного блока и утеплителя.

Опалубку крепят к стенам, вверху доски/листы обязательно соединяют поперёк, чтобы раствор не распирал стенки опалубки. Нужно обязательно удостовериться в жёсткости всей опалубочной конструкции во всех местах. Застывший в неправильной форме бетон создаст потом несколько проблем. А срезать лишнее на самом деле очень тяжело.

Некоторые люди заливают армопояс одновременно с оконными перемычками либо вообще как оконные перемычки. В этом случае нужно продумать конструкцию утепления надоконного пространства, чтобы убрать мостик холода.

Заливать армопояс надо за раз, чтобы не образовался холодный шов бетона (стык застывшего и незастывшего).

У нормального производителя стеновых блоков должны быть брошюры, где описываются все технические узлы, включая железобетонный пояс (если он требуется для этих блоков).

Какую технологию лучше применить для достижения этой цели?

Какие использовать материалы?

На верхний армопояс положить утеплитель, с которым будет стыковаться последний ряд пенопласта.
Забить маяки для натягивания нитей, по которым будут ориентироваться при монтаже термоизоляции.
Закрепить внизу вдоль стены направляющий профиль из оцинкованного железа, служащий основой для первого ряда плит утеплителя.

Утепление армопояса дома

Пространство под пятками ферм нужно заполнить бетоном.

Элементы утеплителя в данном случае послужат в качестве опалубки.

Защита анкерного соединения от холода не будет полной, если не закрыть его сверху утеплителем.

Важно также заполнить пеной все щели между теплоизолирующими деталями.

Установка маяков

Монтаж направляющего периметрального профиля

Это пространство обязательно нужно заполнить монтажной пеной.

Установка термоизоляции на стену

Чтобы уменьшить вероятность погрешностей можно устанавливать второй ряд по двум лескам.

1.В стене через пенопласт просверлить перфоратором отверстие.

2.Вставить туда дюбель-гриб.

3. Аккуратно забить в имеющееся в дюбеле отверстие пластмассовый гвоздь.

Места, где вбиты дюбели, впоследствии необходимо замазать клеящей смесью.

Как сделать армопояс своими руками

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

на блочном фундаменте
на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Монолитный бетонный армопояс внутри газобетонной стены

1 Зачем нужен армопояс?

Монолитный армопояс из бетона в разрезе

Рассмотрим основные причины, которые обуславливают необходимость обустройства армопояса:

1.1 Потребность в несущей конструкции для крыши дома

Укладка арматурного каркаса для последующей заливки бетоном

1.2 Перенос распирающей нагрузки со стены дома на армопояс

1.3 Препятствие деформациям

2 Характеристики качественного армопояса

Опалубка для армопояса из деревянных досок

2.1 Из чего лучше делать армопояс?

Соотношение раствора должно быть 1:3:5, где 1 – цемент, 3 – песок, 5 – щебень.

Кладка армирующего пояса из кирпича

2.2 Нужно ли утеплять армопояс?

Технология создания армпояса под мауэрлат для крыши

Игорь, 49 лет, Москва:

Олег, 45 лет, Ростов:

Как сделать армопояс на газобетоне? Строительство домов и конструкций из пеноблоков

Армопояс для газобетонных стен – назначение, преимущества применения.

Способ создания армопояса для газобетонных стен.

Утепление монолитного армопояса для дома из газосиликатных блоков

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

Вариант 1: ширина армопояса уже ширины стены.

Вариант 2: ширина армопояса равна ширине стены, отделочные работы выполнены, зазора между армированным поясом и облицовкой нет.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм — марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.

Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить — мы очень подробно с фото рассказали в статье «Утепление стен пенопластом».

Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя). Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.

Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Вариант 3: Армопояс на всю ширину стены, отделочные работы выполнены, есть зазор между стеной и облицовкой.

Современные материалы, предлагаемые рынком для теплоизоляции

Еще один материал, который появился несколько лет назад и который мы еще не применяли — это «Пеноизол» . Если он сделан из правильной смолы и грамотно применяется, то материал изумительный. «Пеноизол» можно использовать в виде крошки, листов или в виде пены для заливки.

Утепление армопояса, Как построить дом

Кладка из газобетонных блоков обладает своими особенностями:

Возведение стен должно осуществляться на надежном фундаменте.
В процессе работы необходимо регулярно проверять ровность конструкции.
По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

Значение армопояса

Для обеспечения функциональности армопояса, его структура должна быть:

Основные компоненты армопояса:

Предназначение конструкции заключается:

В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
В защите фундамента и стен от трещин.
В увеличение пространственной жёсткости здания.

Габариты армопояса

Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

При помощи деревянной опалубки.
Используя доборные блоки.

Не прокладывается разгрузочный пояс:

Под цельную железобетонную конструкцию.
Под деревянные перекрытия, опирающиеся на блоки.

Создание армопояса при помощи опалубки

Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
Гвозди для крепления досочной конструкции к стене.
Гибкая проволока для придания жесткости сооружения.
Арматурные стержни диаметром двенадцать миллиметров.
Пенополистирол для утепления.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

Подготовка деревянных щитов.
Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
Крепление конструкции к стене саморезами или длинными гвоздями.
Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

В горизонтальной укладке прутьев.
В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

3. Что потребуется

Процесс изготовления конструкции армопояса с использованием доборных блоков

Установка доборных блоков на стену в обычном порядке.
Армирование центральной части строительного материала.
Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Утепление армопояса

Советы организационных работ по утеплению объекта:

При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

Армопояс на газобетоне — нужен ли он и как сделать из кирпича

Значение армопояса и его габариты.

Потеет армопояс что делать. Утепление армопояса на открытой веранде

Как сделать армопояс своими руками

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

на блочном фундаменте
на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Кладка из газобетонных блоков обладает своими особенностями:

Возведение стен должно осуществляться на надежном фундаменте.
В процессе работы необходимо регулярно проверять ровность конструкции.
По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

Значение армопояса

Для обеспечения функциональности армопояса, его структура должна быть:

Непрерывной.
В кольцевом стиле.
Замкнутой.

Основные компоненты армопояса:

Арматурный каркас.
Бетонная смесь.
Опалубка или блоки.

Предназначение конструкции заключается:

В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
В защите фундамента и стен от трещин.
В увеличение пространственной жёсткости здания.

Габариты армопояса

Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

При помощи деревянной опалубки.
Используя доборные блоки.

Не прокладывается разгрузочный пояс:

Под цельную железобетонную конструкцию.
Под деревянные перекрытия, опирающиеся на блоки.

В случае , достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

В железобетонных конструкциях нет смысла в дополнительной защите по причине равномерной распределения нагрузки на стены

Создание армопояса при помощи опалубки

Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
Гвозди для крепления досочной конструкции к стене.
Гибкая проволока для придания жесткости сооружения.
Арматурные стержни диаметром двенадцать миллиметров.
Пенополистирол для утепления.

Используемые строительные инструменты:

Дрель.
Ножовка.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

Подготовка деревянных щитов.
Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
Крепление конструкции к стене саморезами или длинными гвоздями.
Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

В горизонтальной укладке прутьев.
В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

Щебень – 4,8 части.
Цемент – 1 часть.
Песок – 2,8 части.

Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

3. Что потребуется

Процесс изготовления конструкции армопояса с использованием доборных блоков

Установка доборных блоков на стену в обычном порядке.
Армирование центральной части строительного материала.
Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

Особенности сооружения:

При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Утепление армопояса

Советы организационных работ по утеплению объекта:

При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

При заливке цементным составом следует следить, чтобы элементы армированной сетки не касались стенок опалубки.
Для увеличения функциональности армопояса каркас из арматуры устанавливается на поверхности при помощи уровня.
Прочности бетона после его заливки способствует периодическое его увлажнение, особенно в жаркую погоду. Рекомендуется увлажнять конструкцию каждый на день на протяжении пяти дней. Лучший эффект достигается при покрытии увлажненной поверхности полиэтиленовой пленкой.
Снимать опалубку можно через неделю, однако функционировать по назначению она будет только через две недели, когда произойдет полное застывание цементной смеси.
Если планируется утепление разгрузочного пояса, то не стоит его делать заподлицо со стеной. Специалисты рекомендуют произвести смещение опалубки вглубь с дальнейшей целью заполнения получившейся ниши утепляющим теплоизолирующим материалом.
Не нужно тратиться на армированный пояс, если под фундаментом расположен прочный не насыщенный водой грунт, стены из кирпича, а также при возведении одноэтажного дома с деревянными балками, а не железобетонными панелями.

Монолитный бетонный армопояс внутри газобетонной стены

1 Зачем нужен армопояс?

Монолитный армопояс из бетона в разрезе

Рассмотрим основные причины, которые обуславливают необходимость обустройства армопояса:

1.1 Потребность в несущей конструкции для крыши дома

Укладка арматурного каркаса для последующей заливки бетоном

1.2 Перенос распирающей нагрузки со стены дома на армопояс

1.3 Препятствие деформациям

2 Характеристики качественного армопояса

Опалубка для армопояса из деревянных досок

2.1 Из чего лучше делать армопояс?

Соотношение раствора должно быть 1:3:5, где 1 – цемент, 3 – песок, 5 – щебень.

Кладка армирующего пояса из кирпича

2.2 Нужно ли утеплять армопояс?

Технология создания армпояса под мауэрлат для крыши

Игорь, 49 лет, Москва:

Олег, 45 лет, Ростов:

Как сделать армопояс на газобетоне? Строительство домов и конструкций из пеноблоков

Армопояс для газобетонных стен – назначение, преимущества применения.

Способ создания армопояса для газобетонных стен.

Утепление монолитного армопояса для дома из газосиликатных блоков

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

Вариант 1: ширина армопояса уже ширины стены.

Вариант 2: ширина армопояса равна ширине стены, отделочные работы выполнены, зазора между армированным поясом и облицовкой нет.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм — марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.

Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить — мы очень подробно с фото рассказали в статье «Утепление стен пенопластом».

Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя). Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.

Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Вариант 3: Армопояс на всю ширину стены, отделочные работы выполнены, есть зазор между стеной и облицовкой.

Современные материалы, предлагаемые рынком для теплоизоляции

Еще один материал, который появился несколько лет назад и который мы еще не применяли — это «Пеноизол» . Если он сделан из правильной смолы и грамотно применяется, то материал изумительный. «Пеноизол» можно использовать в виде крошки, листов или в виде пены для заливки.

Утепление армопояса, Как построить дом

Кладка из газобетонных блоков обладает своими особенностями:

Возведение стен должно осуществляться на надежном фундаменте.
В процессе работы необходимо регулярно проверять ровность конструкции.
По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

Значение армопояса

Для обеспечения функциональности армопояса, его структура должна быть:

Основные компоненты армопояса:

Предназначение конструкции заключается:

В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
В защите фундамента и стен от трещин.
В увеличение пространственной жёсткости здания.

Габариты армопояса

Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

При помощи деревянной опалубки.
Используя доборные блоки.

Не прокладывается разгрузочный пояс:

Под цельную железобетонную конструкцию.
Под деревянные перекрытия, опирающиеся на блоки.

Создание армопояса при помощи опалубки

Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
Гвозди для крепления досочной конструкции к стене.
Гибкая проволока для придания жесткости сооружения.
Арматурные стержни диаметром двенадцать миллиметров.
Пенополистирол для утепления.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

Подготовка деревянных щитов.
Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
Крепление конструкции к стене саморезами или длинными гвоздями.
Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

В горизонтальной укладке прутьев.
В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

3. Что потребуется

Процесс изготовления конструкции армопояса с использованием доборных блоков

Установка доборных блоков на стену в обычном порядке.
Армирование центральной части строительного материала.
Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Утепление армопояса

Советы организационных работ по утеплению объекта:

При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

Армопояс на газобетоне — нужен ли он и как сделать из кирпича

Значение армопояса и его габариты.

Как сделать армопояс своими руками

В каких случаях нужен армопояс

Монолитный железобетонный пояс необходим:

на блочном фундаменте
на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия

Можно ли заливать армопояс зимой

Какова минимальная толщина, высота, ширина.

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины прилегания плит или балок перекрытия.

Конденсат на армопоясе

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Армопояс с перемычками

Специалисты советуют экструдированный пенополистирол, поскольку тонкие листы обычного пенопласта очень ломкие.

Облицовочного клинкера;
Сайдинга;
Керамики или камня;
Штукатурного слоя.

Армопояс равен стене по ширине

При выборе способа утепления учитывают, есть ли зазор между обшивкой и армопоясом.

Утепление внешних стен дома из блоков проводится следующим образом:

До закрепления пенополистирола стены требуется очистить от пыли и выступающего кладочного раствора. Обеспыливание выполняют щеткой, тщательно очищая всю плоскость стены.
Проверить ровность стен, поскольку перепады больше 10 мм могут стать причиной поломки утепляющего материала. Обнаруженные неровности надо убрать.
Загрунтовать обрабатываемую поверхность. Нанесение грунтовочного состава лучше проводить кистью, чтобы убрать остатки пыли.
По периметру каждого окна нужно приклеить армирующую сетку. Предварительно рулон материала надо нарезать на полоски шириной примерно 400 мм. Сетку устанавливают так, чтобы приблизительно 100 мм располагались под плитой, а оставшаяся часть после монтажа утеплителя заворачивалась и наклеивалась на пенополистирол. Сетка соединяется с основным армирующим покрытием после наклеивания утеплителя.
Наклеить утеплитель на строительную клеевую мастику, а после подсыхания, закрепить его дюбелями-зонтиками с большой шляпкой.

Утепление при наличии зазора

Подобный метод позволяет сделать качественное утепление армопояса и уменьшит расход материала.

Посмотрите видео:

Внешний защитный Высокий Промышленные Бронированные Намотка Ремень Обины Ленты — China HG Amberred Bandage, HG Aropper Reep

* Фабрика Производство и цена

* 17 лет Профессиональное производство

* 7-30 дней срок поставки

* Бесплатные образцы для проверки качества

* OEM ваш размер и поддержка

* Профессиональный продавец в международной торговле

9004 3

Armorcast Structural Material устойчив к влаге, грибкам, кислотам, щелочам, озону, солнечному свету, бензину и высоким температурам.
Применяется для армирования экрана и соединителя кабеля. В основном используется в антеннах, подземных и смотровых колодцах и идеально подходит для укрепления старых кабелей, сращиваний и вспомогательных уплотнений. Комплекты для ремонта оплетки кабеля холодной усадки для кабелей низкого и высокого напряжения.

HG Бронированная лента Armorcast Черная доспехание катящиеся ленты Armor Ream Fiberglass Wrap Armor литьевая лента

Как использовать HG Aropper Tape
HG Aropper Armorcast Bark Armor Action Action Armor Ream FibergeLass Лента для литья брони с обмоткой

У нас	Контакт
Sales 6
		HG HG Amberrece Armorcast Bark Lake Action Rainor Ream Ream Fiberglass Wrap Armor Casting Reading Введение HG Aropper Repare HG Armoured Armorcast Черная доспехание Лента для литья брони из стекловолокна
1.Подготовьте поверхность, очистив и придав шероховатость кабелю. 2. Наденьте прилагаемые латексные перчатки. 3. Налейте воду в упаковочный пакет, нажмите несколько секунд и выньте ленту. Выдавите лишнюю воду. 4. Нанесите вокруг кабеля на расстояние до 50 мм с каждой стороны кабеля, чтобы обеспечить полное покрытие . Важно, чтобы повязка была наложена. 5. Быстро, так как начинается отверждение после извлечения из воды. 6.При обертывании плотно стягивайте каждый слой рукой, формируя форму, и сожмите слои вместе. 7. Продолжайте это действие во время и после завершения. Применение HG Бронированная лента
1.Рекомендуется для утечек трубопровода не более 1/8″ в диаметре и размера трубы диаметром 2″. Может быть использован с хорошими результатами на трубе с диапазоном температур от -29°C до 121°C. 2. Используется на держателе электрода для обеспечения прочности сварки и защиты электрододержателя в автомобильной или судостроительной промышленности и т. д. также защита разъема кабеля горячей усадки. 4. Другие случаи ремонта для жестких целей, таких как стержни садовых инструментов и т. д. HG Бронированная лента HG Бронированная лента бронированная черная броневая литая лента броневой пояс стекловолоконная обертка броневая литая лента
подложка, простота в использовании, обертывание кабельных аксессуаров или электрического кабеля непосредственно снаружи защитного слоя для образования высокой прочности, может усилить механическую защиту разъемов и кабелей . 2. После намокания полоска волокна становится липкой и прилипает к себе 3. Совместима с коаксиальными, медными, оптоволоконными кабелями, кабелями с полиэтиленовой и свинцовой оболочкой, кабелями под давлением и без давления 4. Идеально подходит для укрепление старых кабелей, сращиваний и вспомогательных уплотнений 5. Быстро и легко наносится, но затвердевает до прочного и не требующего обслуживания покрытия 6. Устойчив к влаге, кислотам, щелочам, озону, бензину и высоким температурам. 7.Может использоваться на кабеле под давлением или без давления, а также на кабеле с полиэтиленовой или свинцовой оболочкой.
HG. Лента ARMORCACT HG Бронированная лента Armorcast Черная доспеха литой ленты Armor Ream Fiberglass Praph Armor Laking Reading			модель	Размер
Fibergeolass Armor Act HG Armer Dard Armor Wrap Armor Ream	AT460	10CM X 460CM (4 дюйма х 5 мл. ) (4 » x 15 ‘)	перчатка
	AT300	10 см x 300 см (4 дюйма x 3.3-х годов) (4 » x 10 ‘)
	AT150	10CM X 150CM (4 дюйма x 1,6-летний) (4′ ‘x 5’
Ansen Can OEM Ваш размер.

HG Бронированная лента Armorcast Черная броня литая лента Rainor Ream Ream Fiberglass Wrap Armor Casting Reading Пакет мы сделали для брони -обертка HG Бронелента армированная литая черная броневая литая лента броневой пояс стекловолоконная армирующая литая лента
1.Нейтральная пустая упаковка с дизайнерской этикеткой 2. Нейтральная печатная упаковка 3. OEM ваша упаковка
HG Бронированная лента Бронекастая черная броневая литая лента Бронелента Стекловолоконная обертка Броневая литая лента Выставка 6 HG Бронелента армированная черная армированная литая лента армированный пояс стекловолокно

Бронированная лента Бронекаст Черная броня Литая лента Бронированный пояс Лента для литья брони из стекловолокна
Ansen Medical является производителем с 17-летним опытом работы, специализирующимся на ортопедических изделиях, ремонтной ленте для ремонта труб и ленте Electric Armor Cast Wrap Tape. Броня для ремонта оболочки Литая лента для защиты кабеля Структурный бинтЛитая лента для ремонта оболочки для защиты кабеля Структурный бинтЛитая лента для ремонта оболочки для защиты кабеля Структурный бинтМатериал для усиления конструкции Комплект для ремонта оболочки Армированная лента HG Материал для усиления конструкции Комплект для ремонта оболочки Армированная лента HG Материал для усиления конструкции Комплект для ремонта оболочки Бронированная лента HG Материал для усиления конструкции Комплект для ремонта оболочки Бронированная лента HG

Armor-Wrap — Конструкционный материал Кабельное соединение 20 кВ для использования вне помещений

HG Бронированная лента Armorcast Черная доспехание катящиеся ленты Armor Ream Fiberglass Wrap Armor литьевая лента

Как использовать HG Aropper Tape
HG Aropper Armorcast Bark Armor Action Action Armor Ream FibergeLass Лента для литья брони с обмоткой

Контакты
Заводское производство и цена 17 лет профессионального производства броневой литой ленты 7-30 дней время выполнения заказа Бесплатные образцы для проверки качества1 * OEM1 * 9001 подложка 900 15 * Professional Saler в международной торговле	менеджер по продажам: Дженни Ян

HG Aropper Armorcast Barkcast Черная доспехание литая лента Доспехнетная лента Стекловолокна наряда Внедрение HG Бронированная лента HG Бронированная лента Armorcast Черная литая броневая лента Броневой пояс Стекловолоконная обертка Литая броневая лента
Armorcast Конструкционный материал устойчив к влаге, грибкам, кислотам, щелочам, озону, солнечному свету бензин и высокие температуры. Применяется для армирования экрана и соединителя кабеля. В основном используется в антеннах, подземных и смотровых колодцах и идеально подходит для укрепления старых кабелей, сращиваний и вспомогательных уплотнений. Комплекты для ремонта оплетки кабеля холодной усадки для кабелей низкого и высокого напряжения.
1.Подготовьте поверхность, очистив и придав шероховатость кабелю. 2. Наденьте прилагаемые латексные перчатки. 3. Налейте воду в упаковочный пакет, нажмите несколько секунд и выньте ленту. Выдавите лишнюю воду. 4. Нанесите вокруг кабеля на расстояние до 50 мм с каждой стороны кабеля, чтобы обеспечить полное покрытие . Важно, чтобы повязка была наложена. 5. Быстро, так как начинается отверждение после извлечения из воды. 6.При обертывании плотно стягивайте каждый слой рукой, формируя форму, и сожмите слои вместе. 7. Продолжайте это действие во время и после завершения. Применение HG Бронированная лента
1.Рекомендуется для утечек трубопровода не более 1/8″ в диаметре и размера трубы диаметром 2″. Может быть использован с хорошими результатами на трубе с диапазоном температур от -29°C до 121°C. 2. Используется на держателе электрода для обеспечения прочности сварки и защиты электрододержателя в автомобильной или судостроительной промышленности и т. д. также защита разъема кабеля горячей усадки. 4. Другие случаи ремонта для жестких целей, таких как стержни садовых инструментов и т. д. HG Бронированная лента HG Бронированная лента бронированная черная броневая литая лента броневой пояс стекловолоконная обертка броневая литая лента
подложка, простота в использовании, обертывание кабельных аксессуаров или электрического кабеля непосредственно снаружи защитного слоя для образования высокой прочности, может усилить механическую защиту разъемов и кабелей . 2. После намокания полоска волокна становится липкой и прилипает к себе 3. Совместима с коаксиальными, медными, оптоволоконными кабелями, кабелями с полиэтиленовой и свинцовой оболочкой, кабелями под давлением и без давления 4. Идеально подходит для укрепление старых кабелей, сращиваний и вспомогательных уплотнений 5. Быстро и легко наносится, но затвердевает до прочного и не требующего обслуживания покрытия 6. Устойчив к влаге, кислотам, щелочам, озону, бензину и высоким температурам. 7.Может использоваться на кабеле под давлением или без давления, а также на кабеле с полиэтиленовой или свинцовой оболочкой.
HG. Лента ARMORCACT HG Бронированная лента Armorcast Черная доспеха литой ленты Armor Ream Fiberglass Praph Armor Laking Reading			модель	Размер
Fibergeolass Armor Act HG Armer Dard Armor Wrap Armor Ream	AT460	10CM X 460CM (4 дюйма х 5 мл. ) (4 » x 15 ‘)	перчатка
	AT300	10 см x 300 см (4 дюйма x 3.3-х годов) (4 » x 10 ‘)
	AT150	10CM X 150CM (4 дюйма x 1,6-летний) (4′ ‘x 5’
Ansen Can OEM Ваш размер.

HG Бронированная лента Armorcast Черная броня литая лента Rainor Ream Ream Fiberglass Wrap Armor Casting Reading Пакет мы сделали для брони -обертка HG Бронелента армированная литая черная броневая литая лента броневой пояс стекловолоконная армирующая литая лента
1.Нейтральная пустая упаковка с дизайнерской этикеткой 2. Нейтральная печатная упаковка 3. OEM ваша упаковка
HG Бронированная лента Бронекастая черная броневая литая лента Бронелента Стекловолоконная обертка Броневая литая лента Выставка 6 HG Бронелента армированная черная армированная литая лента армированный пояс стекловолокно

Бронированная лента Бронекаст Черная броня Литая лента Бронированный пояс Лента для литья брони из стекловолокна
Ansen Medical является производителем с 17-летним опытом работы, специализирующимся на ортопедических изделиях, ремонтной ленте для ремонта труб и ленте Electric Armor Cast Wrap Tape. Броня для ремонта оболочки Литая лента для защиты кабеля Структурный бинтЛитая лента для ремонта оболочки для защиты кабеля Структурный бинтЛитая лента для ремонта оболочки для защиты кабеля Структурный бинтМатериал для усиления конструкции Комплект для ремонта оболочки Армированная лента HG Материал для усиления конструкции Комплект для ремонта оболочки Армированная лента HG Материал для усиления конструкции Комплект для ремонта оболочки Армированная лента HG Материал для усиления конструкции Комплект для ремонта оболочки Армированная лента HG

Что такое армированный кабель? Как это работает?

Бронированный кабель Классификация

Тросы бронированные, разделенные на бронированные тросы из стальной проволоки. стальной ленточный бронированный трос. бронированный кабель из алюминия или алюминиевого сплава.

Бронированные кабели из стальной проволоки

часто обозначаются аббревиатурой SWA (броня из стальной проволоки).

Бронированные стальные ленточные кабели

часто обозначаются аббревиатурой STA (стальная ленточная броня).

Кабели с броней из алюминия или алюминиевой проволоки часто обозначаются аббревиатурой AWA (броня из алюминиевой проволоки).

Ввод армированного троса

Кабельная конструкция SWA

Структура кабеля SWA — изнутри наружу, проводник (обычно медный или алюминиевый), изоляция (сшитый полиэтилен или ПВХ), внутренняя оболочка (ПВХ), броня (проволока или стальной пояс), внешняя оболочка (ПВХ). .

Проводник

: в основном действует как проводник, передает мощность, медный проводник более проводящий, а алюминиевый проводник слабее.

Изоляция

: XLPE или PVC (XLPE дороже, но обладает большей мягкостью, PVC дешевле и мягче. )

Бронированный：Защитный трос не повреждается механическими внешними силами.

2-жильная армированная кабельная структура SWA

1: медный проводник без покрытия

2: Изоляция XLPE Compound

3：Наполнитель

4: Внутренняя оболочка из ПВХ-компаунда

5: Броня из стальной проволоки

6: Внешняя оболочка ПВХ-компаунд

3-жильная армированная кабельная структура SWA 4-жильная структура кабеля SWA

SanHeng предлагает вам множество различных типов бронированных кабелей SWA.

2-жильный армированный кабель SWA
3-жильный армированный кабель SWA
4-жильный армированный кабель SWA
5-жильный армированный кабель SWA
7-жильный армированный кабель SWA

кабели для вас. Точно так же кабели STA и AWA также могут быть адаптированы для разных моделей.

Производство различных кабелей в соответствии с вашими требованиями

Огнестойкий сшитый кабель.
Водонепроницаемый сшитый кабель.
Малодымный безгалогенный сшитый кабель.

👉 👈

Армированный кабель, размер

Таблица размеров кабеля Common Armored

Кабель SanHeng предоставляет: стандартную таблицу размеров кабеля для одножильного, 2-жильного, 3-жильного, 4-жильного, 5-жильного армированного кабеля.

2

одноядерный кабель	2 Core Care		3 Core Cable	4 Core Core	5 Core Cable
Core × м²	Core × мм²	жила × мм²	жила × мм²	жила × мм²
1×1.5 мм²	2 × 1,5 мм²	3 × 1,5 мм²	4 × 1,5 мм²	5 × 1,5 мм²
1 × 2,5 мм²	2 × 2.5 мм²	3 × 2,5 мм²	4 × 2.5 мм²	5 × 2,5 мм²
1 × 4 мм²	2 × 4 мм²	2 × 4 мм²	4 × 4 мм²	4 × 4 мм²	5 × 4 мм²	5 × 4 мм²
1 × 6 мм²	2 × 6 мм²	3 × 6 мм²	4 × 6 мм²	5 × 6 мм²	5 × 6 мм²
1 × 10 мм²	2 × 10 мм²	3 × 25 мм²	4 × 10 мм²	5 × 10 мм²	5 × 10 мм²
1 × 16 мм²	2 × 16 мм²	3 × 35 мм²	4 × 16 мм²	5 × 16 мм²	5 × 16 мм²
1 × 25 мм²	2 × 25 мм²	3 × 50 мм²	4 × 25 мм²	5×25 мм²
1 × 35 мм²	2 × 35 мм²	3 × 70 мм²	4 × 35 мм²	5 × 35 мм²
1 × 50 мм²	2 × 50 мм²	2 × 50 мм²	3 × 95 мм²	4 × 50 мм²	5 × 50 мм²	5 × 50 мм²
1 × 70 мм²	2 × 70 мм²	3 × 120 мм²	4 × 70 мм²	5 × 70 мм²
1 × 95 мм²	2 × 95 мм²	3 × 150 мм²	4 × 95 мм²	5 × 95 mm²
1 × 120 мм²	2 × 120 мм²	3 × 185 мм²	3 × 120 мм²	4 × 120 мм²	5 × 120 мм²
1 × 150 мм²	2 × 150 мм²	3 × 240 мм²	4 × 150 мм²	5 × 150 мм²
1 × 185 мм²	2 × 185 мм²	2 × 300 мм²	3 × 185 мм²	5 × 185 мм²	5 × 185 мм²
1 × 240 мм²	2 × 240 мм²	3 × 400 мм²	4×240 мм²	5 × 240 мм²
1 × 300 мм²		3 × 500 мм²	4 × 300 мм²	5 × 300 мм²
1 × 400 мм²			4 × 400 мм²	5 × 400 мм²
1 × 500 мм²			4 × 500 мм²	5 × 500 мм²	5 × 500 мм²
1 × 630 мм²
1 × 800 мм²

Таблица размеров армированного кабеля

Специальная таблица размеров кабеля 3+1 жила, 3+2 жила, 4+1 жила

3×6+24

4 4

+316+

3 больших кабеля с 1 маленькой жилой

3 больших кабеля с 2 маленькими жилами

4 больших кабеля с 1 маленькой жилой

жила×мм²+жила×мм²

жила×мм²+жила×7мм² мм²+жила×мм²

3×1.

5+1×1,0

3×1,5+2×1,0

4×1,5+1×1,0

3×2,5+1×1,5

3×2,5+2×1,5

19000,4 ×1,5

3×4+1×2,5

3×4+2×2,5

4×4+1×2,5

3×6+1×4

4×6+1×4

3×10+1×6

3×10+2×6

4×10+1×6

3×16+2×10

4×16+1×10

3×25+1×16

3×25+2×16

4×90+1×16 3×500+1004 3×500+1004 3×500+100 300+2×1504 00 +1×240

3×35+1×16	3×35+2×16	4×35+1×16
3×50+1×25	3×50+2×25	4	50+1×25
3×70+1×35	3×70+2×35	4×70+1×35
3×95+1×50	7 3×70+2×35	7 +2×50	4×95+1×50
3×120+1×70	3×120+2×70	4×120+1×70
3×150+1×70	3×150+2×70	4×150+1×70
3×185+1×95	3×185+2094 4 ×185+1×95
3×240+1×120	3×240+2×120	4×240+1×120
4×300+1×150
3×400+1×185	3×400+2×185	4×400+1×185 30 0 50
3×500+2×240	4×500+1×240

Также доступен многожильный вспомогательный кабель управления от семи до 48 жил.

Если вы не уверены в том, какой кабель вам нужен, вы можете . наш дизайнер будет использовать окружающую среду в соответствии с вашими 1. Используйте температуру. 3. Напряжение. 4. Грузоподъемность. 5. Ваш бюджет. 6. Прочие требования Выберите наиболее подходящий кабель. Или вам нужно настроить кабель специальной модели и размера, или вы можете обратиться к нам за вашими потребностями.

👉 👈

Когда использовать армированный кабель?

При передаче данных или подаче питания в суровых условиях защита кабелей имеет решающее значение для безопасной и надежной работы.Здесь в игру вступают бронированные кабели . Они используются в основном в промышленных целях, часто в кабельных лотках и кабельных каналах. Они часто не используются во гибких приложениях.

Кабели
SWA подходят для зон высокого падения и могут выдерживать механические внешние нагрузки и значительное растяжение.
Кабели
STA подходят для подземной прокладки и могут выдерживать механические внешние нагрузки, но не выдерживают больших растягивающих усилий.
Кабели
AWA используются в силовых сетях, подземных, наружных и внутренних применениях, а также в качестве силовых и вспомогательных кабелей управления для кабельных каналов.
Небронированный кабель
Небронированный кабель подходит для внутренней и наружной прокладки. Может выдерживать определенное тяговое усилие. но не может противостоять роли механических внешних сил. Одножильные кабели нельзя прокладывать в магнитных трубах.
Отличие бронированного кабеля от небронированного
Бронированный кабель имеет дополнительный слой брони, чем бронированный кабель, что обеспечивает лучшую защиту кабеля, но при этом цена относительно выше.Бронированные тросы могут выдерживать большее натяжение.
Бронированный кабель
можно рассматривать как разновидность армированного кабеля, который прочнее и прочнее стандартного оптического кабеля. Бронированные кабели обладают беспрецедентными возможностями защиты от физических повреждений, поэтому бронированные кабели могут защитить кабели от внешних сил, тем самым увеличивая срок службы кабелей.
Преимущества бронированного кабеля
Бронированные кабели обладают высокой термостойкостью.
Бронированные кабели могут выдерживать более сильные механические нагрузки и предотвращать повреждения от внешних сил.
Сильная защита от электромагнитных помех, повышение стабильности передачи энергии

👉 👈
Трос бронированный цена
Броня из стальной проволоки
делится на SWA, STA, AWA и т. д. Также имеется 8 различных сердечников и более 20 различных моделей. Существует около 500 различных цен, вы можете предоставить необходимую информацию о кабеле, мы впервые предоставим вам цену.
На цену армированного кабеля влияет международная цена на медь и алюминий, цена меняется каждый день, я хотел бы предоставить вам самую последнюю и самую низкую цену, но я не могу этого сделать, вы можете.
Когда требуется бронированный кабель?
Подземные кабели
Железнодорожные пути
Наружные строительные площадки
Внутренние и наружные электростанции
Мастерские повышенной опасности
Изделия, указанные в статье
Если вы считаете, что статья удовлетворительна, поделитесь ею. Вы можете оставить комментарий ниже.
Что такое бронированный кабель? Классификация кабелей
Армированный кабель представляет собой обычный кабель с дополнительным защитным слоем, защищающим его от нежелательных порезов или повреждений.Броня увеличивает срок службы кабеля, тем самым улучшая характеристики, надежность и безопасность сердечника кабеля.
Бронированный трос
Кабель с наружным слоем или слоями армированной проволоки или лент для обеспечения прочности на растяжение при прокладке кабеля и защиты при нахождении под землей.
Следует соблюдать осторожность, чтобы кабели не изгибались с радиусом меньше минимального, указанного производителем.
Броня
Сталь в виде проволоки или лент, прикрепленных к внешней стороне кабелей.
Если применение однослойной бронепроводной проволоки называется одинарным бронированным кабелем.
При применении двух слоев брони проволока называется бронёй с двойником.
Бронированная проволока
Оцинкованная проволока из мягкой или высокопрочной стали или алюминия различных калибров для защиты, а также для обеспечения прочности на растяжение кабелей.
Бронированная лента
Лента стальная применяется для защиты кабеля, предназначенного для непосредственного прокладки в земле.
Когда использовать бронированный кабель?
При передаче электроэнергии в суровых условиях защита кабеля необходима для безопасной и надежной работы.
Они используются в основном в промышленных целях, часто прокладываются в кабельных лотках и кабельных лотках.
Они часто не используются в гибких приложениях.
Классификация бронированных кабелей
Бронированные кабели можно отнести к категории
.
Броня с проволочной оплеткой
Трос с броней из стальной проволоки,
Трос с броней из стальной ленты
Трос с проволочной броней из алюминия или алюминиевого сплава.
Бронированный кабель с проволочной оплеткой
Броня из проволочной оплетки также известна как броня из корзиночного переплетения. Он используется, когда необходима легкая и гибкая защита.
Проволочная оплетка очень похожа на волокнистую оплетку. Металл вяжется непосредственно над кабелем в качестве внешнего покрытия.
Обычно оплетка изготавливается из оцинкованной стали, меди, бронзы или алюминия.
Армированная стальная проволока
Трос
Обычно их называют кабелем SWA (броня из стальной проволоки).
Кабели
SWA подходят для зон высокого падения и могут выдерживать внешние механические нагрузки и значительное растяжение.
Кабели с несколькими жилами используют стальную проволочную броню. Выдерживает высокие тяговые нагрузки.
Бронированный трос из стальной ленты
Их часто называют STA (броня из стальных лент).
Кабели
STA подходят для подземной прокладки и могут выдерживать внешние механические нагрузки, но не выдерживают больших растягивающих усилий.
Бронированный трос из алюминиевой проволоки
Кабели обычно обозначаются аббревиатурой AWA.Из-за немагнитной природы алюминия в броне не будет никаких наведенных токов из-за токов, протекающих по основному проводнику.
Броня из алюминиевой проволоки
используется в одножильных кабелях.
Кабели с алюминиевой проволокой
используются в электрических сетях, подземных установках, наружных и внутренних применениях, а также в качестве силовых и вспомогательных кабелей управления для кабельных каналов.
Кабельная конструкция
Трос с армированной стальной проволокой
Структура кабеля SWA разбита изнутри наружу на жилу (обычно медную или алюминиевую жилу), изоляцию (XLAPE или ПВХ), внутреннюю оболочку (ПВХ), броню (проволоку или стальной пояс), внешнюю оболочку (ПВХ). ).
Как правило, конструкция бронированного кабеля из алюминиевой или стальной проволоки состоит из шести частей.
Конструкция наших бронированных кабелей различных типов (американское правописание бронированный кабель).
Проводник
Проводник в основном действует как проводник, передает энергию.
Медный проводник обладает хорошей проводимостью, а алюминиевый проводник слабее.
Изоляция
Изоляционный материал представляет собой сшитый полиэтилен (XLP или XLPE), обладающий высоким сопротивлением изоляции (IR), высокой диэлектрической прочностью и низкой диэлектрической проницаемостью.
XLPE или PVC-XLPE очень дорогие, но имеют лучшее покрытие, большую мягкость, ПВХ дешевле и мягче.
Обеспечивает устойчивость к высоким температурам.
Постельное белье
Слой для создания защитного барьера между изоляцией и броней.
Оболочка
Оболочка
обеспечивает дополнительный уровень защиты составных частей кабеля, скрепленных вместе.
Солнечный свет испускает ультрафиолетовое излучение, которое может слишком быстро повредить материалы оболочки кабеля.Черные оболочки по своей природе обладают большей устойчивостью к ультрафиолетовому излучению.
Разрушение оболочки происходит по нескольким причинам, таким как химические вещества, чрезмерное тепло или холод.
Напряжение
Номинальное напряжение 600/1000 В, 6,35/11 кВ и 19/33 кВ.
Броня
Защитный трос не повреждается внешними механическими воздействиями.
Стальная или алюминиевая броня обеспечивает механическую защиту, позволяющую кабелю выдерживать механические нагрузки, которым он подвергается.
Что такое бронированный кабель из стальной проволоки?
Бронированный кабель из стальной проволоки
предназначен для механической защиты, поэтому кабели часто используются для внешнего использования.
Вероятности защемления или повреждения кабеля можно избежать с помощью брони. Для защиты кабеля используется стальная броня.
Кабели
SWA тяжелые, поэтому их очень трудно согнуть.
Следовательно, они больше подходят для подземной прокладки кабелей или крепления к наружным стенам с помощью кабельных скоб.
Трос
Steel Wire Armored (SWA) — силовой и вспомогательный контрольный кабель, предназначенный для использования в сетях электроснабжения.
Это один из различных защищенных электрических звеньев, несущий кабель 11 кВ и кабель 33 кВ, который встречается в подземных системах и конструкциях, кабельных сетях, силовых сетях, системах управления, наружных и внутренних применениях и кабельных каналах.
Броня кабеля как функция заземления
Металлическая броня должна обеспечивать прочное защитное покрытие, а также общую прочность кабеля.
Броня
может использоваться как защитный проводник цепи (CPC) и основной защитный проводник.
Автор: Р.Джаган Мохан Рао
Читать далее:
Об авторе
Инженер по реализации проектов в Инженеры и консультанты Tree-Tech | + посты
Проницательный профессионал с 25-летним стажем работы инженером по КИП, начал карьеру в целлюлозно-бумажной промышленности. Со временем он перешел на электростанцию, целлюлозную установку, химические заводы (сероуглерод, хлор и серная кислота), нефть и газ (разведка и добыча).
Свинцовая оболочка – обзор
Условия эксплуатации кабеля ЭЦН очень неумолимы и правильный выбор ее типа и размера во многих случаях напрямую влияет на срок службы установки ЭЦН. С другой стороны, можно ожидать, что правильно выбранная и спроектированная кабельная система будет оставаться в рабочем состоянии в течение многих лет при условии строгого соблюдения всех правил обращения и других рекомендаций.
3.6.1. индивидуальная
изоляция каждой жилы, предотвращающая короткие замыкания и токи утечки между жилами,
•
дополнительные покрытия поверх изоляции, обеспечивающие дополнительную прочность и защиту кабельных элементов,

• 9005 905 785 оболочка , защитный кожух трех жил, обеспечивающий конструктивную прочность и механическую защиту кабеля и предотвращающий контакт изоляции с забойной средой,

•

металлическая броня (опционально) обеспечивающая повышенную механическую защиту при ходовые и тянущие операции как w а также уменьшение набухания (из-за контакта со скважинными флюидами) нижележащих изоляционных материалов.

Далее будут описаны обычные материалы каждого компонента кабеля, а также их основные характеристики.

Проводники в кабелях ESP могут быть изготовлены из меди или алюминия и доступны в конфигурации сплошных, круглых, многожильных или уплотненных проводов. Одножильные провода самые дешевые и имеют наименьший диаметр, многожильные провода более гибкие, а уплотненные имеют примерно на 10% меньший диаметр, чем многожильные круглые провода.

Алюминий дешевле, но его проводимость составляет всего 61% от аналогичного медного провода, и его труднее сращивать. Медь, с другой стороны, очень чувствительна к коррозии H ₂ S, но эту проблему можно решить с помощью сплошной свинцовой оболочки на изоляции.

Для удовлетворения самых высоких требований рекомендуются одножильные медные жилы, поскольку они меньше многожильных и предотвращают миграцию газов или жидкостей вверх по кабелю. Дополнительным преимуществом является то, что они позволяют выполнять более надежные операции сращивания.

Изоляционные материалы , используемые при изготовлении индивидуальной изоляции жил и оболочки кабеля, должны

•: выдерживать высокие рабочие температуры в скважине,
• 94
•: сопротивляться проникновению свободного газа в тело кабеля.

Одним из важнейших эксплуатационных ограничений различных пластмасс, используемых для изоляции кабелей ЭЦН, является температура ; срок службы кабеля уменьшается экспоненциально с ростом температуры.Высокая температура кабеля в течение длительного времени вызывает охрупчивание изоляционных материалов и приводит к потере механических и диэлектрических свойств и возможным отказам. Как правило, срок службы изоляционных материалов сокращается на 50% при повышении рабочей температуры на каждые 18°F (10°C) ( правило Аррениуса ).

В дополнение к этому кабели должны быть устойчивы к вредному воздействию сырой нефти и углеводородов и не должны размягчаться или набухать при контакте со скважинными флюидами.Еще более жестким требованием является стойкость к проникновению природного и других газов под давлением. Если материал имеет проницаемость , то газы могут легко проникать в тело кабельных секций, расположенных глубже в скважине, что обеспечивает восходящую миграцию молекул газа в изоляции кабеля. По мере того, как окружающее давление вокруг кабеля уменьшается на меньшей глубине скважины, пузырьки газа расширяются и могут разорвать изоляцию, вызывая повреждение. Небольшие трещины , образовавшиеся таким образом, не только снижают механическую прочность кабеля, но также позволяют агрессивным и электропроводным скважинным флюидам достигать металлических проводов, вызывая коротких замыканий и, в конечном итоге, выход из строя всего кабеля.Профилактика этих состояний требует тщательного выбора материалов. Большинство производителей используют запатентованные пластмассы; подробное описание доступных материалов и методов см. в API RP 11S5 [55].

Часто используемые [56,57] изоляционные материалы включают следующие.

•: Полипропилен (термопластичный материал) может использоваться при температуре около 200°F и обычно применяется в качестве изоляции проводников из-за его низкой стоимости.Он подвержен размягчению сырой нефтью и другими химическими веществами, а также растрескиванию под напряжением, вызванному CO ₂ и углеводородными газами. Контакт с медью ускоряет ее старение; поэтому медные жилы должны быть покрыты оловом.
•: Этилен-пропилен-диеновый мономер (EPDM), термореактивный пластик, может использоваться при рабочих температурах значительно выше 400°F. Он обладает хорошей химической стойкостью, но должен быть защищен от декомпрессии.Он в основном используется для изоляции проводников, а также для изготовления кабельных оболочек.
•: Нитриловые каучуки также используются для изготовления кабельных оболочек, поскольку они маслостойкие.

Покрытия представляют собой дополнительные слои из специальных материалов для повышения защиты и улучшения характеристик кабеля. Они наносятся поверх изоляции кабелей и могут иметь следующие формы.

•: Оплетки представляют собой тканые слои синтетических материалов, обычно нейлона, и повышают прочность изоляции от вредного воздействия газов, мигрирующих в изоляционный материал.
•: Ленты барьерные спирально наматываются на изоляцию с нахлестом между слоями и предотвращают попадание скважинных флюидов в кабель. Их использование приводит к увеличению срока службы кабеля.
•: Барьерные профили обеспечивают бесшовное покрытие изоляции без каких-либо зазоров, характерных для обычных оплеток или лент. Различные, обычно термопластичные, материалы обеспечивают химическую и механическую защиту и могут улучшить диэлектрическую прочность кабеля.
•: Свинцовая оболочка обеспечивает непрерывное бесшовное покрытие и максимальную защиту от проникновения газа, а также максимальную рабочую температуру до 550°F. В средах, содержащих H ₂ S, использование медных проводников требует, чтобы изоляция была покрыта свинцом.

Оболочки удерживают три жилы вместе и защищают изоляцию от механических повреждений во время спуско-натяжных операций, а их свойства могут определять область применения кабеля, особенно номинальную температуру кабеля.Обычными материалами оболочки являются нитриловый каучук и EPDM с температурными пределами 280 и 400°F соответственно. Нитриловый каучук обладает отличной маслостойкостью, но набухает при контакте с водой. С другой стороны, EPDM можно использовать при более высоких температурах, но он набухает при контакте с сырой нефтью.

Металлическая броня – внешнее покрытие, обеспечивающее механическую защиту троса ЭЦН при обращении с ним. В дополнение к этой функции броня также сдерживает набухание или расширение изоляционных материалов, когда они подвергаются воздействию скважинных флюидов.Доступна броня из различных материалов (оцинкованная, нержавеющая сталь или монель) для различных агрессивных сред и изготавливается в различных конфигурациях:

•: плоская броня обеспечивает наименьший внешний диаметр,
•

5

переплетенная броня сводит к минимуму распутывание,

•

спирально расположенные круглые проволоки обеспечивают наибольшую продольную прочность.

3.6.2 Конструкция кабеля

Кабели ESP доступны в двух конфигурациях: круглая и плоская . Круглые кабели обычно используются вдоль колонны насосно-компрессорных труб, где кольцевое пространство не является слишком важным, и кабель может проходить между наружным диаметром муфты насосно-компрессорных труб и проходным диаметром обсадной колонны. С другой стороны, плоские кабели с гораздо меньшими требованиями к радиальному пространству необходимы для небольших кольцевых конфигураций или вдоль блока ЭЦН, внешний диаметр которого значительно больше, чем у колонны насосно-компрессорных труб.

Конструкция типичного круглого кабеля и типичного плоского кабеля показана на рис. 3,46 и 3,47 соответственно. Оба показанных троса имеют дополнительную металлическую броню снаружи, которая предотвращает механические повреждения во время спуско-натяжных операций. Их оболочка , помимо механической фиксации трех изолированных проводников, обеспечивает барьер от сырой нефти и природного газа. На рис. 3.47 показана конструкция плоского кабеля со свинцовой оболочкой для использования в средах H ₂ S.

Рисунок 3.46. Строительство круглого кабеля ЭЦН.

Рисунок 3.47. Конструкция плоского кабеля ЭЦН.

Кабель Размер определяется размером отдельных проводников, используемых в кабеле. Он указан с использованием системы нумерации American Wire Gauge (AWG), обычно используемой в проволочной промышленности. Больший номер AWG обозначает меньший провод; обычные размеры, производимые в отрасли ЭЦН: № 1, 2, 4 и 6.

Во многих случаях необходимо увеличить длину кабеля ЭЦН, когда необходимо соединить два отдельных кабеля с помощью правильно выполненных сращиваний .Сращивание требуется также для ремонта поврежденного кабеля , для соединения MLE с основным кабелем и т. д. Большинство сращиваний выполняется путем обматывания лентой соединенных проводников, но формованные или вулканизированные соединения также известны. Целостность кабельных сращиваний зависит от используемых материалов и навыков человека, выполняющего сращивание. В большинстве случаев для дополнительной надежности предпочтительнее использовать несращиваемый кабель . Инструкции по правильному сращиванию см. в литературе производителей [54,58].

3.6.3 Эксплуатационные характеристики

Основные свойства материалов кабелей (жил, изоляторов и т. д.), а также процедуры их испытаний представлены в публикации API RP 11S6 [59]. Технические параметры одного типа круглого кабеля на 400°F с медными жилами и изоляцией из EPDM толщиной 0,075″ от ведущего производителя [60] приведены в таблице 3.6.

Таблица 3.6. Основные параметры круглого ЭЦН [60].

0.331

№ AWG	Тип проводника	Диаметр проводника (дюймы)	Общий диаметр (дюймы)	Сопротивление при 400°F (Ом/1000 футов)	Реактивное сопротивление при 60 Гц (Ом/1000 футов) Вес кабеля (фунты/с) 1000 футов)
1
1		1.44		1 825
1	Solid	0.289	1.35	0.220	0.033	1700
2	Stranded	0,292	1,35	0,294	0,035	1 575
2	Твердые	0,258	1,28	0,286	0,035	+1480
4	Solid	0.204	1.16	0.441	0,037	1,057	1,135
6	Сплошные	0.162	1,07	0,700	0,040	910

Как видно из таблицы, индуктивное сопротивление кабелей ЭЦН в целом невелико; поэтому в инженерных расчетах учитывается только резистивная составляющая их импеданса. Например, возьмем 1000 футов кабеля AWG 4 и рассчитаем импеданс кабеля по уравнению. (2.28):

Z = [0,441 ² + 0,037 ² ] ^0,5 = 0.442 Ом, лишь немного больше, чем его сопротивление 0,441 Ом.

На условия эксплуатации кабеля ESP сильно влияет его температура . Поскольку кабель подвешен в кольцевом пространстве скважины в тесном контакте с колонной насосно-компрессорных труб, его установившаяся температура является результатом следующих факторов:

•: температура окружающей среды ( жидкость ) действующая в колонне насосно-компрессорных труб,
•: количество тепла выделяемое в кабеле за счет рабочего электрического тока,
•: количество тепла рассеиваемое в застойной жидкости ( в застойной жидкости) кольцо.

Из-за этих эффектов температура кабеля изменяется вдоль колонны насосно-компрессорных труб таким образом, что она параллельна температуре насосно-компрессорных труб, но всегда выше ее. Разница зависит от баланса генерируемого и рассеиваемого тепла. Тепло рассеивается в кольцевом пространстве за счет естественной конвекции , эффективность которой сильно зависит от типа жидкости, заполняющей кольцевой объем. Вот почему перепад температуры кабеля отличается на ниже и выше динамического уровня жидкости в кольцевом пространстве.

Поскольку естественная конвекция более эффективна в жидкостях, чем в газах, кабель лучше охлаждается ниже динамического уровня жидкости, чем в верхних секциях скважины, где затрубное пространство содержит только газ. Таким образом, глубина кольцевого уровня жидкости сильно влияет на максимальную температуру кабеля. При высоких уровнях жидкости максимальная температура возникает на глубине настройки двигателя. С другой стороны, если уровень жидкости близок к глубине двигателя, здесь может возникнуть максимальная температура кабеля.

Электрический импеданс кабеля увеличивается с температурой, и следующая формула используется для нахождения сопротивления (поскольку индуктивным реактивным сопротивлением можно пренебречь) при повышенных температурах (см. также уравнение 2.36):

(3.23)RT=Lcr1, 0001 + 0.00214T-77

R _T = кабельное сопротивление при температуре T , Ом

L _C = Длина кабеля, FT

r = сопротивление проводника при 77°F, Ом/1000 фут

T = температура кабеля, °F.

Падение напряжения в кабелях является очень важным параметром и определяет неизбежные потери энергии происходящие в кабеле, так как падение напряжения, умноженное на силу тока, дает электрическую энергию, теряемую в кабеле ЭЦН. Падение напряжения зависит от материала, размера и температуры проводника, но основным параметром является величина тока, протекающего по кабелю. Для нахождения трехфазного падения напряжения на кабеле используется следующая формула:

(3.24) Δucable = 3RTI = 1.732RTI

, где

_{U _кабель = падение напряжения в кабеле, V}

R _T = кабельное сопротивление при температуре T , ом

I = ток двигателя, А.

В таблице 3.7 приведены типичные значения падения напряжения в медных проводниках на каждые 1000 футов длины кабеля при токе 1 А [61].

Таблица 3.7. Типичное падение напряжения в медных проводниках

AWG	падение напряжения на 1 A (V / 1000 FT на 20 ° C)
1	0,26
2	0,33
4
4	0.53
6
6	0.84
8
8	1,32

После коричневого кера. Технология методов механизированной добычи, вып. 2б. Талса, Оклахома: PennWell Books; 1980.

Рис. E.1 в Приложение E , предоставленное большинством производителей кабелей, может использоваться для расчета падения напряжения в обычных кабелях ESP. Поскольку температура оказывает прямое влияние на электрическое сопротивление металлических проводов, значения, считанные с рисунка, должны быть скорректированы с учетом повышенных температур с использованием приведенных поправочных коэффициентов. Поправочные коэффициенты также могут быть рассчитаны по уравнению (3.23), введенное ранее.

Трехфазные потери мощности (в киловаттах) в кабеле рассчитываются из сопротивления кабеля и тока двигателя следующим образом:

(3.25) ΔPC = 3I2RT1 000

P _C = Потеря мощности в кабеле, KW

R _T = кабельное сопротивление при температуре T , Ом

I = ток двигателя, А. 350°F, сопротивление проводника при 77°F равно 0.271 Ом/1000 футов, а ток двигателя 30 А.

Решение

Общее сопротивление кабеля при заданной температуре находится из уравнения (3.23) как

RT=4,50,2711+0,00214350−77=1,221,58=2,5 Ом.

Падение напряжения на кабеле из уравнения (3.24) равно

ΔUкабель=1,7322,530=130 В.

Наконец, потери мощности рассчитываются по уравнению. (3.25) как

ΔPc=33022,5/1000=6,8 кВт.

При анализе условий эксплуатации кабеля ЭЦН необходимо учитывать, что температура кабеля является функцией температуры окружающей среды скважины и нагревательного эффекта переменного тока, протекающего через него.Следовательно, при более высоких температурах скважины, чтобы не превысить максимально допустимую температуру кабеля, необходимо ограничить уровень тока в кабеле. Принятым решением является построение так называемых диаграмм токовой нагрузки (от «амперная емкость») для имеющихся кабелей, в которых указывается максимально допустимый ток кабеля в зависимости от максимальной температуры скважины. На рис. 3.48 представлен пример для данного типа кабеля крупного производителя [62] и показано неблагоприятное влияние температуры скважины на допустимую силу тока в кабеле ЭЦН.Хотя несколько лет назад использование оборудования ЭЦН было строго ограничено более высокими температурами, сегодня самые передовые кабели можно использовать при скважинных температурах выше 450°F.

Рисунок 3.48. Типичная диаграмма допустимой нагрузки для кабеля ESP [62].

Все кабели, новые, повторно проложенные или сращенные, должны периодически проверяться в полевых условиях в соответствии с рекомендациями API, изложенными в РП 11С6 [59].

Отличие бронированного кабеля от обычного кабеля

Отличие бронированного кабеля от обычного кабеля
Бронированные кабели изготавливаются из проводников из различных материалов в металлических рукавах с изоляционными материалами и перерабатываются в прочную гибкую комбинацию.Бронированные кабели включают бронированные термопары, бронированные терморезисторы, бронированные нагреватели и бронированные провода. Они в основном используются для измерения температуры, передачи сигналов и специального нагрева в химической, металлургической, машиностроительной, энергетической и научных исследованиях. Самое большое количество — это бронированная термопара.
Разница между армированным кабелем и обычным кабелем
В армированном кабеле добавлен слой армирования больше, чем в обычном кабеле. Есть стальная полосовая броня, тонкая стальная проволока, грубая стальная проволока и т. Д.Бронированный кабель больше подходит для прямого заглубления, чем обычный кабель, и более устойчив к механическим воздействиям.
Классификация бронированного кабеля
Броня делится на броню из стальных полос, броню из тонкой проволоки и броню из грубой стальной проволоки.
Трос с армированной стальной полосой, тип
Трос управления, армированный трос со стальным поясом
Трос, бронированный из стальной проволоки
Трос управления, бронированный из стальной проволоки
Армированный кабель связи
Использование армированного троса
Армированный трос с механической защитой Добавляется в любую структуру кабеля, чтобы увеличить механическую прочность кабеля и улучшить коррозионную стойкость.Это провод и кабель, предназначенный для участков, подверженных механическим повреждениям и эрозии. Его можно укладывать любым способом, и он больше подходит для непосредственной закладки в скалах.
Бронированные кабели — это обычно закрепленные и прокладочные электрические кабели, которые, как правило, закреплены на месте и в основном не перемещаются, а линии электропередачи передают электрическую энергию. В дополнение к этому цель кабеля плюс армированный слой может быть усилена за счет механической защиты, такой как прочность на растяжение, прочность на сжатие и так далее.
Броня обладает определенным сопротивлением внешним силам. Он также защищает от укусов крыс и не вызывает передачи энергии через броню. Броня имеет большой радиус изгиба, слой брони можно заземлить, кабель защищен.
Преимущества бронированного кабеля
Бронированные экранированные кабели снаружи внутрь: внешняя оболочка, броня (обычно стальной пояс), внутренняя оболочка, экранирующий слой (медная или медная проволочная оплетка), наполнитель, слой изоляции жилы, жила. Броня из стальных полос повышает прочность кабеля, защищает изоляцию внутренней оболочки и увеличивает радиус изгиба кабеля.
Мужская бронированная куртка Vulcan VNE-98431 с утеплителем Thermomix
Мотоциклетная куртка Vulcan VNE-98431 изготовлена из высококачественной воловьей кожи. Он имеет усовершенствованный дизайн с перфорированными кожаными панелями и вентиляционными отверстиями, которые отводят тепло и уменьшают потоотделение. Благодаря съемному изоляционному вкладышу THERMOMIX; он теплее, тоньше и менее громоздкий для катания в холодную погоду, а Keprotec с кевларовой тканью под рукой для усиления стойкости к истиранию и впитывания влаги в ключевой зоне удара для максимальной мобильности.Наряду со многими другими функциями; съемная броня, одобренная CE, светоотражающая окантовка высокой видимости для ночной езды и молнии YKK.
Куртки
Vulcan были протестированы и сертифицированы для постоянного комфорта, долговечности и защиты.
Мотоциклетная экипировка Vulcan — это следующее поколение комфорта, защиты и качества при езде. Вулкан означает Король Огня в греческой мифологии. Vulcan — мотоциклетная экипировка, подходящая для королей.
Информация о товаре
Воловья кожа премиум-класса
Воротник-мандарин с застежкой на липучке
Съемная броня на плечах, локтях и спине, одобренная CE: эргономичный дизайн, более высокая амортизация, свобода движений
Keprotec с кевларовой тканью под мышкой; для стойкости к истиранию и впитывания влаги в ключевых зонах удара для максимальной мобильности
Светоотражающая, хорошо заметная окантовка на плечах для ночной езды
Предварительно изогнутые подлокотники для дополнительного комфорта при езде с внутренними панелями из перфорированной кожи для дополнительной вентиляции
Молнии YKK: Передняя застежка-молния с нижней застежкой на липучке
THERMOMIX Утепляющая подкладка: Стеганая подкладка из полиэстера с застежкой-молнией и полными рукавами.Изоляция THERMOMIX теплее, тоньше и менее объемная
Высококачественная несъемная сетчатая подкладка из полиэстера (прикреплена к куртке)
4 кармана на молнии: 2 передних кармана на молнии для рук и 2 маленьких нагрудных кармана на молнии
Вентиляционные отверстия: 2 отверстия на молнии на груди и 1 отверстие на молнии в верхней части спины
Эластичные вставки из ребристой кожи в верхней части спины для свободы движений
Манжеты на запястьях с застежкой-липучкой
Регулируемый пояс на липучках с эластичными вставками из ребристой кожи
Внутренние карманы: 1 правый карман для мобильного телефона и 1 левый карман на съемной подкладке и 1 левый карман на молнии на куртке
Двойной поясной ремень (один на всю талию и один 8 дюймов)
ТАБЛИЦА РАЗМЕРОВ
КАК ИЗМЕРИТЬ (САНТИМЕТР)
A : шея: чуть ниже адамова яблока измерьте обхват шеи.
B : Рукав: с расслабленной рукой и слегка согнутым локтем измерьте от точки плеча и вниз по внешней стороне руки от локтя до запястья.
C : Грудь: это измерение проводится чуть ниже груди под мышками, вплотную вокруг тела.
D : Талия. Измерьте обхват тела на естественном уровне талии, обычно на 6 см ниже пупка.

ВСЕ РАЗМЕРЫ В СМ (сантиметрах)
С М Л XL 2XL 3XL 4XL 5XL
А-ОБРАЗНАЯ ШЕЯ 38 39.5 41 42,5 44 44 45 45
ДЛИНА B-РУКАВА 60 61 62 63 63,5 63,5 64 64
C-КОМОД 100 104 108 112 116 120 124 128
D-ПОЯС 88 92 94 98 102 106 110 114
.
Навигация по записям
Ультразвуковой метод определения прочности бетона: Ультразвуковой контроль прочности бетона | Айронкон-Лаб
Сколько весит 1: Cколько весит 1 литр воды?
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Блок
Дверные перемычки
Колонна
Несущие колонны
Перемычка
Плита
Разное
Раствор
Ригель
Строительные блоки
Строительные плиты
Строительные растворы
Строительные ригели
Уроки строительства

2019 © Все права защищены.
