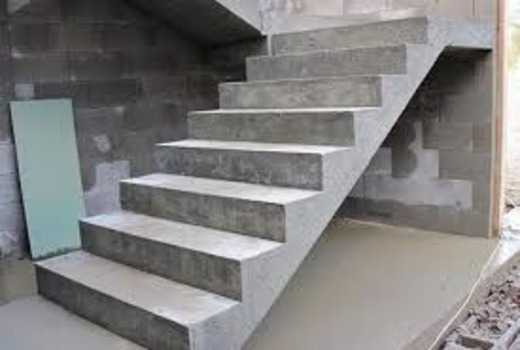

Опалубка для лестницы из бетона своими руками

Для сооружения лестничного марша в частном доме часто используют монолитное бетонирование, которое требует подготовки опалубки.

Опалубкой называют конструкцию, представляющую собой форму для укладки раствора, изготавливаемую из досок, фанеры и бруса таким образом, чтобы при заполнении полученного объема и затвердевании бетона, получился лестничный пролет.

Существует несколько типов опалубки для лестничных маршей.

Виды опалубки

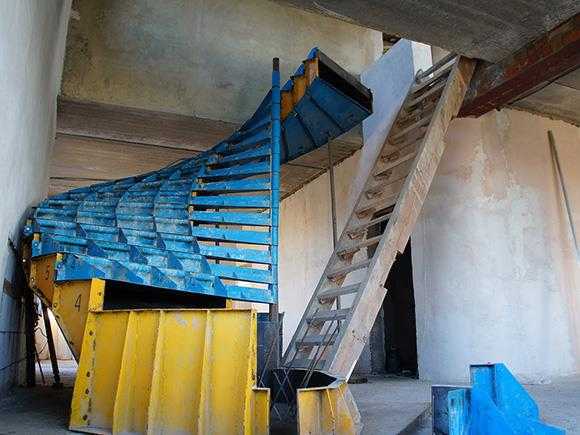

Передвижная. Данный вид подразумевает многократное использование стандартных форм для отливки бетона. Используется для монтажа лестниц в загородных домах типового проектирования.

С пленочным перекрытием. Универсальная конструкция с покрытием из ПВХ пленки. Подстраивается под необходимое количество ступеней и может использоваться многократно.

Дощатая. Опалубка для индивидуального строительства. Оборудуется под конкретные размеры пролета, используется однократно.

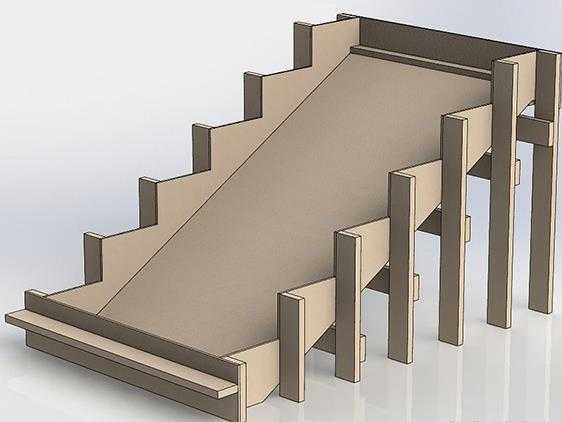

Общая конструкция опалубок

Итак, как правильно собрать опалубку на монолитную лестницу? Прежде всего следует грамотно произвести предварительные расчеты, подобрать необходимый материал и инструменты, и уже после этого монтировать сооружение.

Устройство опалубки может проводиться как отдельными элементами для каждой ступени, так и в виде общего каркаса для всего марша.

Если лестница устраивается в пролете со стеной или между двух стен, предварительную разметку следует сделать прямо на поверхности этих элементов. Удобно наносить разметку толстым маркером, ориентируясь на предварительно натянутую тетиву. Таким образом непрофессиональному строителю впоследствии будет легче понять, как должны располагаться ступени и промежуточные площадки.

Опалубка собирается из досок и фанеры с выделением каждой ступени. Для обеспечения прочности конструкции, по всей длине пролета устанавливают подпорные брусья сечением 100х100 мм. Сборка деревянных деталей выполняется саморезами с применением профилированных крепежных изделий.

Армирование производится после подготовки деревянного основания.

Устройство опалубки своими руками

Осуществление сборки опалубки для лестничного марша требует навыка в плотницких и бетонных работах. Важно ответственно отнестись к расчетам и подгонке материалов, чтобы в итоге получить крепкое и красивое сооружение.

Необходимые материалы и инструменты

Для выполнения опалубки для лестницы из бетона необходимо приготовить следующие материалы:

  • доска обрезная, толщиной 30–40 мм;
  • водостойкая фанера толщиной 20 мм;
  • прут арматурный ребристый, сечением от 10 до 16 мм;
  • брус 100х100 мм;
  • саморезы по дереву различной длины.

Чтобы собрать опалубку для монолитной лестницы своими руками, потребуются следующие приспособления:

  • отвес строительный;
  • уровень;
  • ручная циркулярная пила или ножовка;
  • шуруповерт;
  • молоток.

Расчеты

Оптимальным наклоном пролета считается значение в 30 градусов. Обычно такой угол используется для оборудования входной лестницы или крыльца. Для внутренних помещений, в целях экономии пространства, используют наклон от 40 до 45 градусов. Для устройства лестницы в подвал можно применять более крутой спуск, а для междуэтажных подъемов более плавный.

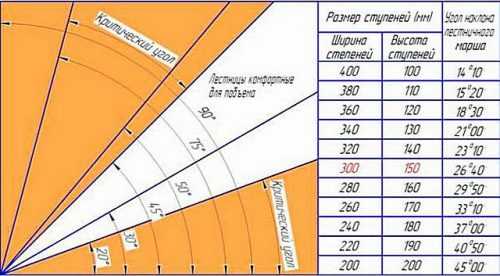

Зависимость между длиной лестницы и углом наклона.

Соответственно, исходя из комфортного угла наклона, рассчитывается количество ступеней. Высота ступеней может варьироваться от 100 до 200 мм, а ширина не должна быть менее 200 мм и колеблется от 200 до 400 мм.

Рекомендуемые размеры ступеней.

Высота ступеней в частном доме, где проживают пожилые люди или маленькие дети, не должна превышать 150 мм.

Конкретное количество ступеней рассчитывается путем деления высоты подъема на необходимую высоту ступени. Если ступени лестницы впоследствии будут отделываться плиткой, необходимо в расчетах учесть толщину клеевого раствора и самой плитки.

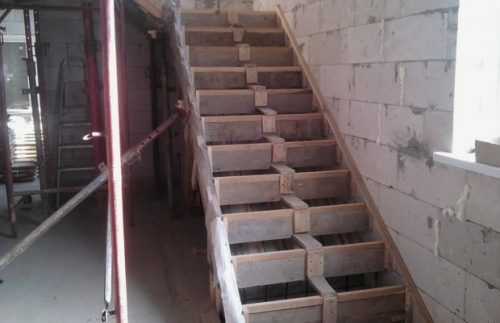

Изготовление и сборка опалубки

Исходя из предварительных расчетов и нанесенной на стене разметки, собирают дощатый каркас опалубки для бетонной лестницы, начиная с боковых ограничителей и ребер жесткости для настила. Затем нижняя часть сооружения выстилается фанерой.

С помощью брусков, досок и фанеры, напиленной по специальному трафарету, изготавливают форму ступеней. Все детали конструкции крепятся саморезами, чтобы впоследствии легко произвести демонтаж. Для лучшего сцепления элементов конструкции желательно применять металлические уголки.

Требуется тщательно подгонять все детали конструкции, чтобы при заливке раствор не просачивался сквозь стыки. Рекомендуется все щели пройти монтажной пеной, излишки которой после высыхания можно срезать.

Для устойчивости сооружения по всей длине пролета устанавливают стойки из бруса. Удельный вес бетона М300 составляет 2,5-3,0 т/м.куб., что дает серьезную нагрузку на деревянное основание опалубки. Чтобы конструкция не обвалилась под тяжестью монолита, стойки устанавливают через 400-500 мм, фиксируя между собой поперченными и продольными связями из досок.

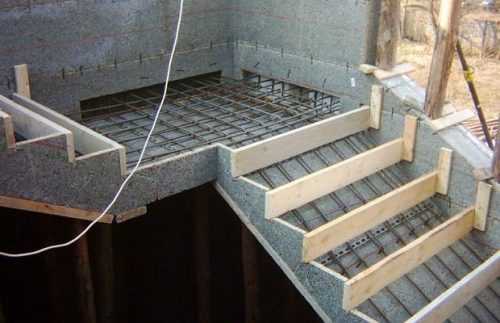

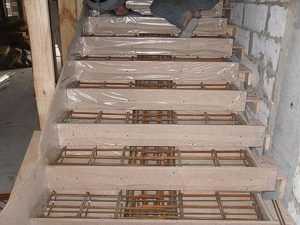

Армирование

Для укрепления конструкции лестничного марша необходимо применять армирование. Из ребристого прута при помощи сварки изготавливается сетка, которая устанавливается на высоте 2-3 см от поверхности опалубки по длине пролета, для чего используют пластиковые вставки или загибают края прутов, образуя подставку необходимой высоты.

Если есть возможность крепления к стенам, арматурные пруты прикрепляют к закладным деталям, или вставляют в заранее приготовленные отверстия.

Не следует перегружать вес всего изделия чрезмерным армированием — вполне можно отказаться от каркаса для ступенек, так как для частного дома такая конструкция будет излишней.

Порядок бетонирования

Бетонирование лестничного марша выполняется в один прием. Заливку начинают снизу вверх, постепенно заполняя раствором опалубку. Для получения более вязкой консистенции и укрепления конструкции, в раствор добавляют щебень.

Во избежание появления пустот при бетонировании используют вибратор. После заливки и удаления пустот, раствор разглаживается и выравнивается.

Во избежание высыхания и растрескивания наружного слоя бетона до полного набора прочности, следует накрыть монолит пленкой ПВХ, которая даст возможность получить равномерное затвердевание раствора без трещин и сколов.

Подробнее про устройство бетонной лестниц своими руками — в этой статье.

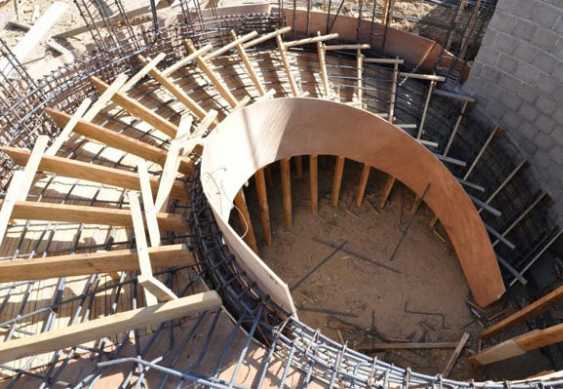

Устройство опалубки для винтовой лестницы

Чтобы изготовить опалубку для винтовой лестницы, необходимо каждый элемент конструкции выполнять отдельно. Устройство забежных ступенек требует специальной подготовки материала: из фанеры выпиливают элементы в виде трапеций с учетом поворота и необходимой ширины ступени.

Боковые изогнутые поверхности опалубки выполняют из фанеры и досок. Для устойчивости конструкции под основание опалубки подводят брус сечением 100х100 мм, который устанавливается с шагом от 40 до 60 см.

Необходимо выравнивать положение подпорных брусьев по отвесу, устанавливая их строго вертикально, чтобы конструкция могла выдержать тяжесть бетона. Брус фиксируется поперечными ребрами жесткости из доски, толщиной 30-40 мм.

Снятие опалубки с монолитной лестницы производится после полного набора прочности бетона, который составляет 28 дней. Для устройства перил рекомендуется предусмотреть монтажные отверстия на поверхности ступеней или закладные детали.

Устройство опалубки для маршевой лестницы

Чтобы смонтировать маршевую лестницу в загородном доме, необходимо выполнить следующую последовательность работ:

  1. Производят расчет количества ступеней, исходя из высоты подъема и доступной площади, выделяемой по проекту под лестницу.
  2. Приготавливают боковые поверхности (две доски шириной 200 мм), на которых маркером отмечают высоту и ширину ступеней.
  3. С помощью поперечного крепежа устанавливают боковые доски, закрепляя концы на поверхности пола и второго этажа (или промежуточной площадки).
  4. Используя бруски, доски и фанеру выполняют основание лестницы и форму для каждой ступени. Крепление деталей производится с помощью саморезов и профилированного крепежа. Рекомендуется скрепить между собой ступени, наложив продольную планку через их середину. Эта планка может слегка помешать при бетонировании, но благодаря дополнительной фиксации, ступени получатся одного размера и раствор не выдавит ограничитель.
  5. Укрепляют конструкцию опалубки стойками из бруса, скрепляя их между собой поперечными и продольными связями из доски. Для обеспечения вертикальности подпорок, используют отвес и строительный уровень.
  6. Для усиления сооружения выполняют армирование. Пруты толщиной от 10 до 16 мм связывают в сетку, используя проволоку или сварку.
  7. Заливку ступеней начинают с самой нижней, постепенно переходя вверх. При заполнении формы раствором следует применять вибратор, чтобы удалить воздушные пробки. Поверхность ступени заглаживают кельмой.
  8. После окончания процесса бетонирования все сооружение накрывают ПВХ пленкой, чтобы вставание раствора происходило равномерно.
  9. Снимать опалубку можно только после полного набора прочности бетона.
  10. После снятия деревянных деталей производится зачистка и выравнивание бетонных поверхностей с помощью шлифовального круга.

Видео по теме

domzastroika.ru

устройство, как сделать, как собрать

Строительство объектов, имеющих несколько этажей, в обязательном порядке подразумевает обустройство лестницы, которая не только должна привлечь внимание посетителя, но и произвести должное впечатление. Добиться этого можно монолитными конструкциями, отличающимися оригинальностью конфигураций. Чтобы залить такой марш, необходима опалубка для бетонной лестницы.

Виды опалубки и общие принципы устройства

Для устройства лестницы, ведущей на второй этаж, устанавливают следующие опалубочные системы:

  • передвижную. Этот вариант подразумевает неоднократное применение стандартных элементов для заливки бетонного раствора. Применяется чаще всего при обустройстве лестниц в частных домах, строящихся по типовым проектам;
  • покрытую пленкой. Конструкции универсальные, покрыты ПВХ материалом. Подгоняются под нужное число ступенек, используются после демонтажа повторно;
  • дощатую. Такая опалубочная система предназначается для индивидуальных застроек. Устраивается по определенным размерам, применяется всего один раз.

Как сделать опалубку для лестницы? Конструкция может возводиться либо отдельно взятыми элементами под каждую ступень, либо общим каркасом для целого марша.

В том случае, когда лестницу необходимо залить возле стены либо сразу двух, предварительная разметка наносится прямо на стеновую поверхность. Для удобства используется маркер, за ориентир берется тетива, натянутая предварительно. Даже малоопытный строитель поймет, каким образом должны располагаться ступеньки и площадки.

Опалубочную систему монтируют из пиломатериала или фанерных листов, выделяя каждую ступень. Подготовительные работы заканчиваются армированием.

Используемые материалы для опалубки

Чтобы установить опалубку для лестницы из бетона, понадобятся определенные навыки в работе с пиломатериалом и бетонным раствором. Необходимо с полной ответственностью подходить к выполнению расчетов и выбору материалов, чтобы в конечном итоге создать надежную и красивую конструкцию.

Для подготовки опалубочной системы под бетонную лестницу следует подготовить определенные стройматериалы:

  • обрезные доски толщиной три – четыре сантиметра;
  • фанеру с влагостойким покрытием 2 см;
  • стальную арматуру с сечением прутьев от 1 до 1.6 см;
  • брус 10 на 10 см;
  • стяжные шпильки

Нет необходимости готовить опалубку для бетонной лестницы своими руками. Сегодня имеется достаточное количество компаний, сдающих в аренду стандартные комплекты систем для заливки монолитных лестниц.

Аренда обойдется дорого, составит от тридцати до сорока процентов от всех расходов, поэтому многие застройщики стараются подготовить опалубку самостоятельно.

Инструменты для работы

Устройство опалубки для лестницы из бетона выполняется с помощью следующих инструментов:

  • саморезы разные по древесине;
  • строительный уровень и отвес;
  • ножовку по дереву или пилу лучную циркуляционную;
  • молоток и шуруповерт.

Пошаговое выполнение работ

Рассмотрим порядок изготовления опалубки для бетонной лестницы более подробно.

Подготовительные работы

Наклонный угол пролета должен составлять примерно тридцать градусов. Как правило, его применяют при обустройстве входных лестничных маршей либо крыльца. Внутри помещений, чтобы сэкономить свободное пространство, уклон достигает сорока – сорока пяти градусов. Для лестниц, ведущих в подвал, спуск делается еще круче.

Принимая во внимание комфортность наклонного угла, определяем количество ступенек. Высота их может составлять 10 – 20 см, ширина – от 20 до 40 см.

Если в доме проживают пожилые люди либо дети, высота ступенек предусматривается не более 15 см.

Чтобы знать точное число ступеней, следует высоту подъема разделить на высоту одной ступеньки. Если предполагается отделка плиткой, то в расчетах учитывается ее толщина и слой клея.

Установка

Приступаем к монтажу каркаса. Алгоритм действий следующий:

  • монтируется опорный каркас из бруса;
  • набиваем тетивы, подбиваем донную часть;
  • закладываем арматуру;
  • устанавливаем подступенки.

Теперь рассмотрим в подробностях, как собрать опалубку. До установки тетив монтируется несущая основа опалубочной конструкции. С этой целью выставляются два бруса 10 на 10 см, опираются на палубу перекрытия и опорную площадку снизу. Перед этим оба бруса тщательно выравниваются по углам и плоскости заливаемой монолитной лестницы. Брусовые оголовки фиксируются вертикально установленными стойками из обычного горбыля.

Завершив выравнивание брусьев, внутреннюю поверхность на всю длину пришиваем по одной планке, задающей направление. Они выполняют функцию направляющих и являются одновременно опорной поверхностью для досок, используемых под зашивку.

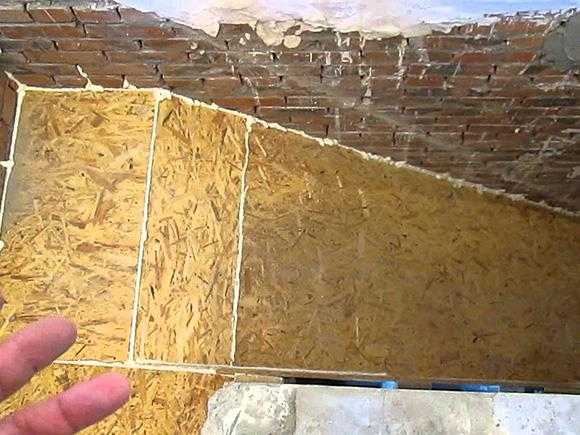

Днище полностью зашивается досками или остатками плит ОСБ. Все куски подгоняются тщательно, чтобы получились плотные стыки, препятствующие просачиванию бетонного раствора.

Под опалубочное днище устанавливаются опорные стойки.

Чтобы сформировать бетонную отливку, понадобится от полутора кубометров бетонного раствора, масса которого превышает пару тонн, так что стойки должны быть из качественного материала.

Для этого подойдут крепкий горбыль либо бруски. Каждая стойка подрезается под наклонный угол лестницы, устанавливается снизу и крепится с изнанки саморезом. Завершив монтаж опор, в опалубку укладываем доски и пробуем пройти по ней ногами. В местах, где ощущается пружинистость, под опорную стойку подбиваются тонкие клинья. Чтобы стойки от массы залитого бетона не сместились, поверхность стяжки отсыпается тонким слоем песка.

Внутри короб застилается тонким полиэтиленовым материалом., чтобы исключить протекание бетонной смеси и защитить пиломатериал от воздействия на него влаги.

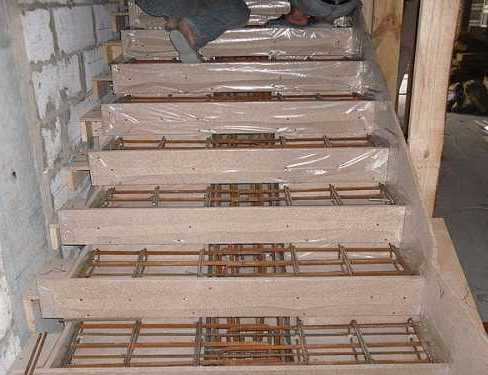

Армирование

Чтобы фундамент под лестницу получился надежным, в опалубочную конструкцию закладываются арматурные прутья и крепятся доски для подступенников. Сначала стальные прутья укладываются по днищу с интервалом в 12 см на высоте 3.5 – 4 см. Под каждую ступень следует уложить еще два отрезка по 16 см, разместив их поперек.

По такому же принципу устраивается второй арматурный ряд, но две поперечины заменяются тремя. Два сформированных стальных слоя обвязываются вертикально короткими обрезками, для чего понадобится задействовать сварочный аппарат.

Сверху арматурные концы собираются и соединяются с выпущенными на плите прутьями.

Опалубочный каркас привязывается к плите обязательно. Если пренебречь этим условием, то от тяжести залитого раствора лестница прогнется.

Такой способ гарантирует неизменное положение монолитного лестничного марша при любых усадках объекта.

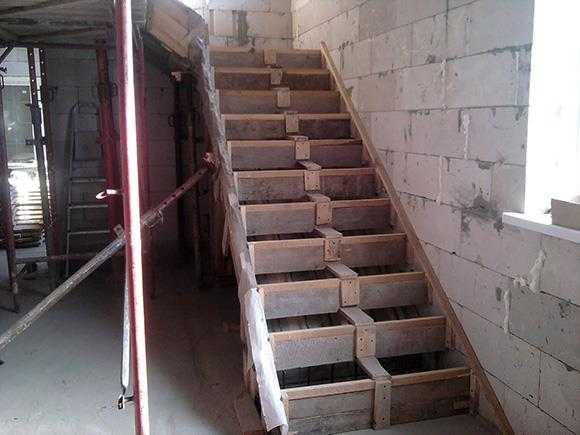

Останется установить подступенники, и все готово для бетонирования. На планки рекомендуется использовать сосну либо фанеру 2 см с размерами 160 на 17 см. Материал должен быть качественным, потому что от этого зависит геометрия лестничных ступеней и окончательный успех всего процесса. Планки для подступенников необходимо подобрать заблаговременно, просушить, обработать гидрофобной пропиткой и покрыть лаковым составом.

Подступенники крепятся саморезами на бруски, набитые на тетивы. С каждой стороны должно быть минимум две точки креплений. Завершаетсяя установка тем, что по центру планок устраивается отверстие диаметром в 1 см, в которое вставляется шпилька длиной 10 см. Одним краем она приваривается к каркасной основе, на второй конец надевается шайба и накручивается гайка. Такая мера придаст подступенникам дополнительную жесткость, а шпилька будет удерживать опалубочную планку, чтобы ее не выдавило растворной массой.

Многие в лестницу закладывают резьбовые муфты. Ими крепятся балясины и установленные вертикально перильные стойки. Чтобы муфта располагалась в нужном месте, закладной элемент приваривается к металлической арматуре.

Заливка бетоном

В опалубку лучше всего заливать бетонный раствор марки М250. Готовить его можно самостоятельно либо заказать с доставкой на предприятии. Первый вариант более приемлем, потому что бетонирование лестницы имеет определенные отличия от заливки фундаментного основания.

Необходим «полусухой» бетон. Если заливать в опалубку смесь из миксера, придется внимательно отслеживать уровень слоя по всем ступенькам.

Заливка степеней выполняется при помощи обычного ведра. Смесь из бетона, приготовленного своими руками, закладывается в формы, разравнивается и немного трамбуется металлическим прутом. Частично бетон осядет, заполнив полости ступеней, расположенных ниже. Действуя последовательно, добавляем и уплотняем раствор, пока не добьемся нужного наполнения.

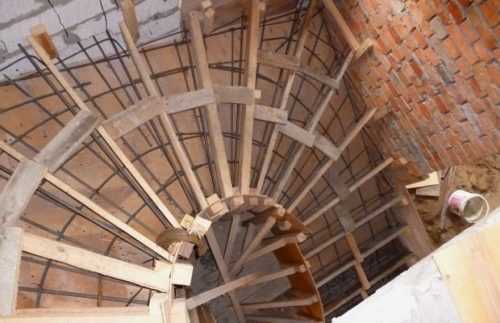

Опалубка для винтовой лестницы

В этом случае опалубка выполняется по отдельным элементам. Из фанерного материала готовятся элементы, имеющие формы трапеций, при этом принимаются во внимание поворотные участки и предполагаемая ширина ступенек.

Изогнутые боковины изготавливаются тоже из фанеры и доски. Чтобы конструкция стояла устойчиво, под ее основание подводится брус 100 на 100 мм, устанавливаемый с интервалом в сорок – шестьдесят сантиметров.

Следует выровнять подпорные брусья с помощью отвеса, расположив их вертикально, что позволит конструкции выдержать вес заливаемого раствора. Для дополнительной жесткости брусы фиксируются поперечными досками.

Заключение

Опалубочные конструкции демонтируются после того, как залитый бетон набрал требуемую прочность. Как правило, для этого требуется не менее четырех недель. Под установку перил следует предусматривать отверстия либо закладные элементы.

betonov.com

Опалубка для бетонной лестницы своими руками

При возведении загородных домов или дач многие люди отдают предпочтение проектам с несколькими уровнями. Они предусматривают наличие межэтажного прохода, в качестве которого используется лестница. С целью укрепления такой конструкции обустраивается опалубка для бетонной лестницы своими руками.

Виды опалубки

Существует несколько видов лестничных опалубок:

  1. Передвижная. Предусматривает многоразовую эксплуатацию стандартных форм для отливки бетона и задействуется для установки лестниц в загородных домах с типовым проектированием.
  2. С пленочным перекрытием. Представляет собой универсальное изделие с ПВХ-покрытием. Ее можно подстраивать под количество ступеней.
  3. Дощатая. Такой вариант эффективен при реализации индивидуальных проектов, поскольку он разрешает менять размеры пролета, ширину и прочие характеристики конструкции.

Общая конструкция

Начиная возведение опалубки для лестницы из бетона своими руками, важно составить ряд расчетов, подготовить ряд материалов и сопутствующих подручных средств, а также ознакомиться с конструктивными особенностями такого сооружения.


В домашних условиях можно возводить опалубку как в виде готового цельного каркаса, так и собирать из нескольких отдельных секций.

Если междуэтажных переход будет зафиксирован в пролете со стеной или между двумя стенами, разметку выполняют на поверхности. Рекомендуется наносить ее с помощью толстого маркера, обращая внимание на предварительно натянутую бечевку. Это позволит избежать ошибок и неточностей.

Для сборки опалубки принято использовать доски и фанеру с выделением каждой ступени. Чтобы улучшить прочностные свойства конструкции, по длине пролета размещают подпорные брусья. Их сечение равно 100х100 мм. Для монтажа элементов из дерева используются саморезы и профилированные крепежные изделия. Процедура армирования выполняется после закрепления деревянного основания.

Устройство своими руками

Чтобы самостоятельно разработать и установить опалубку, необходимо иметь некоторые навыки в выполнении плотницких и бетонных действий. Еще важно грамотно выполнить расчеты и подготовить материалы, чтобы получить крепкую и красивую конструкцию.

Необходимые материалы и инструменты

Для реализации проекта опалубки следует позаботиться о таких материалах:

  1. Обрезная доска толщиной 30-40 мм.
  2. Фанера толщиной 20 мм.
  3. Ребристая арматура. Ее сечение может варьироваться от 10 до 16 мм.
  4. Брус с сечением 100х100 мм.
  5. Саморезы для древесины.

Еще необходимо найти ряд инструментов, в числе которых:

  1. Строительный отвес и уровень.
  2. Пила или ножовка.
  3. Шуруповерт.
  4. Молоток.

Расчеты

При выборе наклона пролета следует придерживаться значения 30 градусов. Это по-особому важно при организации входной лестницы или крыльца. С целью экономии свободной площади внутри дома допускается отклонение до 40-45 градусов. Если нужно обустроить лестницу в мансардное помещение или подвал, разрешается использование более крутого спуска.

В зависимости от выбранного наклона определяется число ступенек. Их высота составляет 100-200 мм, а ширина — не меньше 200 мм.


Если в доме живут маленькие дети или пожилые люди, допустимая высота не может превышать 15 см.

Число ступенек определяется по простой формуле: высота подъема делится на высоту ступени. При желании нанести отделывающий слой понадобится обратить внимание на толщину клеевой основы и материала отделки.

Изготовление и сборка

Руководствуясь составленными расчетами, можно переходить к основным этапам монтажа опалубки для железобетонной лестницы. В первую очередь следует подготовить дощатый каркас опалубки, боковые ограничители и ребра жесткости. Нижнюю часть конструкции выстилают фанерой.

Используя бруски, доски и фанеры, а также специальный трафарет, можно начинать вырезание формы ступеней. Для соединения всех деталей применяют саморезы. С их помощью будет удобно демонтировать конструкцию. Чтобы достичь лучшей прочности крепления, рекомендуется воспользоваться металлическими уголками.


На этапе подгонки деталей необходимо обеспечить хорошую изоляцию от просачивания раствора. Любые щели и зазоры покрываются монтажной пеной. Ее остатки срезаются.

Армирование

Чтобы усилить конструкцию марша лестницы, важно предусмотреть наличие хорошего армирования. На основе ребристого прута с помощью сварочного оборудования делается сетка. Ее принято размещать на высоте 2-3 см выше опалубки по длине пролета. Для этой цели применяются вставки из пластика или загибаются края прутов.

По возможности арматурные пруты стоит соединить с закладными деталями или поместить в отверстия. Нельзя перегружать вес опалубки тяжелой арматурой, в частном строительстве можно обойтись без металлического каркаса.

Порядок бетонирования

На всех этапах бетонирования необходимо следить за соответствием горизонтальных конструкций вертикальным. Первые проверяются с помощью строительного уровня, а вторые — с помощью отвеса. Дальше необходимо установить арматурные сетки и каркасы, соблюдая наличие защитного слоя.

В выбранных точках с каркасом соединяются закладные детали, они будут использоваться для крепления балясин или стоек. Чтобы подготовить бетонную смесь, нужно применить такие компоненты:

  1. Песок без глины.
  2. Щебень.

Для заливки марша лестницы бетоном используется один проем. Саму процедуру выполняют по направлению снизу вверх, медленно заполняя опалубку подготовленным раствором. Чтобы смесь была достаточно вязкой, а прочностные свойства конструкции высокими, ее разбавляют щебнем.

Для предотвращения образования пустот в процессе бетонирования задействуется вибрационное оборудование. По завершении заливки слой разглаживается и выравнивается.

Чтобы избежать засыхания или растрескивания внешней поверхности, пока она не получит оптимальную степень прочности, монолит укрывается ПВХ-пленкой, дающей равномерное затвердевание раствора.


Когда бетонный слой окончательно затвердеет, для чего может понадобиться 28 дней, опалубка снимается. Если проектом не предусмотрено наличие тяжелой лестницы, разрешается демонтировать конструкцию раньше.

Если в качестве крепежных элементов использовались саморезы и уголки, демонтаж будет выполняться проще, чем в случае с гвоздями.

Устройство опалубки для винтовой лестницы

Чтобы самостоятельно обустроить опалубку для винтовой лестницы, необходимо поэтапно сооружать каждый элемент. Забежные ступеньки создаются на основе специально обработанной фанеры. Из материала выпиливаются трапециевидные элементы с оптимальной шириной и углом поворота.

Боковую поверхность изготовляют из досок и фанеры. Чтобы улучшить устойчивость сооружения, под основание заводится брус с размерами 100х100 мм. Между каждым элементом выдерживается расстояние 40-60 см.

Снимать опалубку можно только после затвердевания бетонной смеси. В большинстве случаев этот процесс занимает не больше месяца. Обустройство перил подразумевает наличие монтажных отверстий на ступеньках или закладных элементах.

Устройство опалубки для маршевой лестницы

Для монтажа опалубки под маршевую лестницу необходимо придерживаться следующей инструкции:

  1. Для начала нужно определить число ступеней, руководствуясь такими показателями, как вес бетона, высота подъема и свободное место под лестничную конструкцию.
  2. Создать боковые поверхности. Они основываются на двух досках шириной 200 мм. На их поверхности с помощью маркера выбирается ширина и высота ступеней.
  3. Используя поперечные крепежные элементы, следует закрепить боковые доски.
  4. С помощью брусков, досок и фанеры делается основание под будущую лестницу и форма ступенек. Для соединения таких элементов берутся саморезы и профилированный крепеж. Ступени фиксируются с помощью продольной планки через середину. В процессе бетонирования эта планка может создать некоторые проблемы, однако усиленная фиксация позволит получить одинаковые по размеру ступени.
  5. С целью укрепления конструкции используются стойки из бруса. Они крепятся посредством поперечных и продольных связей. Их расположение регулируется с помощью уровня или отвеса. Чтобы достичь вертикального положения подпорок арматуры, следует применить проволоку или сварочный аппарат.
  6. Заливка начинается с первой нижней ступени с постепенным переходом к верхним элементам. Когда форма будет заполнена бетонной смесью, ее нужно обработать вибратором для удаления образованных пробок воздуха. Покрытие заглаживается с помощью кельмы.
  7. Завершив процесс бетонирования, всю конструкцию укрывают полиэтиленовой пленкой для равномерного вставания раствора.
  8. Опалубку разрешается демонтировать только после набора прочности бетоном.
  9. Демонтировав элементы из дерева, нужно выполнить зачистку бетонных поверхностей шлифовальным кругом.

Существует большое количество проектов опалубки для бетонных лестничных конструкций. Одним из самых популярных вариантов является монолитное крыльцо, которое задействуется при организации входной группы.

Подобный элемент не боится коррозийных процессов и гниения, обладает большим сроком службы и поддается любым способам отделки. Да и изготовить его своими руками достаточно просто. Главное — грамотно составить расчеты и соблюдать пошаговую последовательность действий.

1beton.info

Опалубка для лестницы из бетона: как сделать своими руками

Устройство опалубки лестничного марша и плиты перекрытия

Если добросовестно была собрана опалубка для лестницы из бетона, то это хорошо скажется на надежности и долговечности данного сооружения в будущем. Если вы собираетесь сделать 2-3 ступени, то особой сложности конструкция столь небольшой по размерам опалубки вызвать не должна. Совсем другое дело собрать опалубку, например, для лестницы на второй этаж или вообще винтовой вариант лестницы. Устройство конструкции лестничного марша при помощи армирования и опалубки позволит прослужить готовому изделию много лет.

Что такое опалубка лестницы?

На определенном этапе строительства дома наступает момент устройства железобетонной лестницы. Какого вида будет лестница, решает проектировщик, ну а непосредственно выполнять работы придется строителям. Для устройства железобетонной подъемной конструкции должна быть установлена опалубка для бетонной лестницы.

Опалубка — это временная конструкция, представляющая собой форму для укладки бетонной смеси с целью создания ступеней. Данный элемент применим в качестве устройств монолитной лестницы в целом и основы под ступени из особенных – дорогостоящих материалов.

Опалубка сама по себе не имеет конкретных видов и различается лишь количеством ступенек в лестничном марше. Широко применяемый вариант – это возведение лестницы между двух стен, которое потребует минимальное количество составляющих частей.

Вариантов лестниц на сегодняшний день существует немало, и каждый вариант имеет конкретные сложности.

Устройство опалубки своими руками

Сооружение конструкции дело не из легких. От ее качества зависит, насколько эффективно она будет нести свою основную функцию. В статье подробно рассмотрено, как сделать опалубку для лестницы своими руками.

Можно посмотреть видео сборки конструкции опалубки для лестницы своими руками:

В первую очередь необходимо с помощью маркера или строительного карандаша сделать разметку расположения будущей лестницы. В обязательном порядке следует учесть толщину материала, из которого будет собираться представленная конструкция. Основным материалом здесь является, безусловно, дерево. Для этого понадобятся:

  1. Бруски сечением 100х100 мм.
  1. Доски, толщина которых должна быть не менее 30 мм.
  2. Рифленая арматура, диаметр которой должен быть не меньше 10 мм.
  3. Фанера, толщина которой должна быть около 20 мм.

Чтобы не допустить впитывание бетонной смеси в деревянные элементы конструкции опалубки необходимо смочить её, либо накрыть доски полиэтиленовой пленкой или обклеить строительным скотчем. Также это положительно скажется при сборке конструкции опалубки. Замотанные элементы таким способом гораздо легче отстанут от бетона.

Изготовление опалубки и армирование

Устройство армированного каркаса опалубки лестничного марша

Если все необходимые материалы имеются в наличии, то можно переходить к сборке опалубки для нашей лестницы, после чего собственноручно потребуется изготовить армированный каркас.

Для изготовления каркаса в виде направляющих используются доски толщиной 30 мм, которые нужно расположить по бокам собираемой конструкции. На внутренней стороне досок должна быть сделана разметка расположения боковых ступеней. Так как бетон сам по себе материал очень тяжелый, целесообразно будет подпереть нашу опалубку снизу опорными стойками. Можно использовать для этой цели, как профессиональные стойки, так и обычные деревянные.

Для стенок конструкции используют деревянные брусья и фанеру. Соединяется конструкция саморезами диаметром 3,5-4,5 мм. При установке досок или кусочков фанеры, которые определяют границы ступенек, необходимо делать смещение. Переднюю стенку опалубки второй ступени, размещенной над первой ступенькой необходимо сделать на 2 см шире. Также необходимо сделать нижнюю грань передней стенки на 2 см ниже верхней грани предыдущей ступени, чтобы предотвратить переливание бетонной смеси через края опалубки. Последующие конструкции для заливных ступеней собираются аналогичным способом.

Сборка винтовой лестницы

Металлический каркас – это главная составляющая любого бетонного сооружения. Арматура удерживает бетон вместе и обеспечивает ему монолитность. Это очень важно, потому как лестница должна выдерживать нагрузку с приличным запасом прочности. Для изготовления армированного каркаса применяются обязательно ребристые арматурные прутья диаметром не меньше 10 мм (существует еще гладкая арматура).

Арматура вяжется вязальной проволокой в местах пересечения специальным крючком. Ничего сложного в этом нет, но для того, кто подобным родом работ никогда не занимался, лучше будет воспользоваться услугами профессиональных строителей.

Лучше применять сварочное соединение, этот вид арматурного крепления придаст каркасу необходимую жесткость. Чтобы обеспечить защитный слой (арматура не должна лежать прямо на фанере) можно использовать фиксаторы из пластмассы. Если лестница возводится впритык со стеной, то грамотным решением будет закрепление концов арматурных стержней в отверстиях, просверленных в стене.

На нижнюю часть ступенек приходится большая часть нагрузки, следовательно, этот участок разумно будет усилить поперечным прутом арматуры.

Бетонные работы

Когда все работы по устройству опалубки завершены, нужно внимательно проверить всю конструкцию перед укладкой бетонной смеси. Бетон очень тяжелый материал и если конструкция не достаточно надежна, то может произойти обвал установленной опалубки.

Бетонную смесь можно приготовить следующим образом: 10 частей цемента, 20 песка и 30 щебня. Залить смесь 7 частями воды. Для облегчения работы и увеличения качества бетона, лучше использовать для приготовления бетона бетономешалку. Бетон не должен быть сильно густым, но и не сильно жидким.

Сам процесс приготовления бетонирования можно начинать как с верхнего, так и с нижнего уровня. Конкретных рекомендаций по этому поводу нет. При укладке бетона нужно придерживаться определенного ритма: заливается одна ступенька, утрамбовывается и выравнивается мастерком. И так каждую ступеньку с интервалом 5-10 минут.

Приготовление бетонной смеси

Требуемая марка бетонаПропорции цемента, песка и щебня (ЦхПхЩ), кгВыход бетона из 10 л цемента
1001х4,6х7,078
2001х2,8х4,854
3001х1,9х3,741
4001х1,2х2,731

После окончания бетонирования потребуется накрыть всю конструкцию полиэтиленом. Это ускорит процесс схватывания бетонной смеси и предотвратит появление трещин. Через месяц можно разбирать опалубку, поскольку бетон полностью набрал положенную прочность.

Устройство опалубки для винтовой лестницы

Опалубка под винтовую лестницу по своей специфике практически ничем не отличается от устройства опалубки обычных прямых лестниц. Однако данный вид лестницы подразумевает ряд сложностей при сборке опалубки для будущей конструкции, так как все части конструкции необходимо делать индивидуально.

Определение продольного армирования одномаршевой лестницы из бетона

Длина пролёта лестницы (L), мМаксимальное расстояние между прутками (I), СММинимальная высота рабочей плиты лестницы, смДлина арматуры, мм
2191010
3171510
4152012
5122512

Потребуется дополнительное усиление конструкции деревянными брусками сечением 100х100 мм. Надежность опалубки очень важна, поэтому крепить брусья необходимо с шагом 500 мм.Заливка конструкции винтовых маршей лестницы

Данный деревянный брус может выдержать определенную нагрузку, поэтому надежнее будет применить поперечные бруски, которые придадут конструкции более жесткий вид.

Выбирая деревянный брус, нужно обратить внимание, чтобы он не имел сучков, так как их наличие уменьшает прочность данного материала, а если не выдержит брус, то и вся конструкция может обрушиться под весом бетона. Железобетонную лестницу можно соорудить своими руками, сэкономив при этом приличную сумму на зарплате рабочим, но подходить к такому делу нужно со всей ответственностью и знанием того, что делаешь.

kakfundament.ru

Опалубка для крыльца под бетон — порядок сборки

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.

  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

Опалубка для лестницы из бетона

Монолитные лестницы отличаются повышенной прочностью и долговечностью, но достаточно сложны в монтаже. Они могут состоять из одного и более маршей.

Несомненно, при изготовлении вы задумаетесь о том, как сделать опалубку для лестницы. Данный этап строительства наиболее ответственный и трудоемкий, поскольку необходимо бетонировать сразу всю конструкцию.

Технология изготовления

Технология изготовления опалубки

Чтобы изготовить опалубку для прямого марша, вам потребуется две боковые доски шириной 20 см. Изнутри досок необходимо сделать разметки с размерами будущих ступенек. Согласно отметками прибейте деревянные брусья, которые послужат опорой деревянным подступенкам.

При небольшой ширине лестничного марша опалубка для подступенков изготавливается из досок толщиной не менее 4 см. В данном случае доску в середине можно не применять, либо же фиксировать ее дополнительными упорами.

Доски для опалубки

При заливке опалубки колья должны оставаться в монолите, соответственно их заранее стоит вбить в грунт. После застывания бетона, выступающие части кольев спиливают, а срезы покрывают штукатуркой. Нижнее ребро толстых досок, которые применяются для подступенков необходимо обтесать.

Независимо от того, чем отделывается монолитная лестница — плиткой, галькой, щебнем или иным материалом — на высоту опалубки это не влияет. При этом материал для отделки крепится непосредственно в незастывший бетон.

Предлагаем вашему вниманию сюжет, посвященный процессу изготовления бетонной лестницы.

Изготовление подвальной лестницы

Лестница в подвал

Не важно, являетесь вы обладателем сухого или сырого подвального помещения, стоит отдать предпочтение бетонной лестничной конструкции, а не деревянной. В этом случае вас не будет беспокоить возникающая плесень, грибок либо гниение.

Технология производства:

  • Первоначально сделайте точные замеры проема и сделайте проект лестницы (данную задачу лучше поручить специалистам).
  • При устройстве проема в цокольном перекрытии из железобетона учитывайте сразу последующий монтаж лестницы. То есть на торцах оставьте выпуски арматур, для последующей связки.
  • Чтобы обезопасить монтажный процесс, соорудите временные ограждения из досок. Уделите особое внимание данной конструкции, поскольку от этого зависит ваше здоровье.
  • Чтобы оптимизировать рабочий процесс и сделать его более удобным, необходимо позаботиться о качественном освещении. Для этих целей можно использовать прожектор с энергосберегающей лампой. Таким образом, вы получите яркий свет без особых финансовых затрат.
  • Опираясь на проектный чертеж, выполните разметку на обеих противоположных стенах для будущего лестничного марша. Чтобы линии были заметными, используйте маркер. Делая разметку, учтите толщину материала, который вы планируете применять для облицовки ступеней.
  • Установите направляющие из досок для опалубки снизу. Для их крепежа к бетонной стене применяются гвозди 12-15 см. Верхний край доски должен быть расположен ниже отметки на расстояние, равное толщине досок опалубки снизу. Дополнительно закрепите стойками, делая упор в бетонное основание, и закрепите их клиньями. В свою очередь к клиньям делают распорки, фиксируя их саморезами.
  • Поскольку направляющие не очень удобно крепить к стене, их также необходимо зафиксировать распорками со стойками.
  • Изготовьте опалубку из обрезок досок, уложив их на кромки направляющих досок сверху. Острые углы опалубки обработайте шлифовальным станком, а саму поверхность покройте рубероидом, дополнительно прикрепив его скобками.
  • Далее забейте арматуру в просверленные дыры в проеме, а к ней прикрутите вспомогательную арматуру проволочной скруткой.
  • После окончания арматурной вязки наступает очередь сборки опалубки самих ступеней. Доски опалубки должны соответствовать по ширине высоте подступенков. Они фиксируются на стене с помощью дюбель гвоздей.
  • Правый край опалубки фиксируется саморезами дополнительно с жестяным уголком к промежуточному обрезу, который закреплен на стене гвоздями 15 см.
  • Если вы предусмотрели прямые ступеньки, то опалубка для них изготавливается равная везде, а в случае забежных лесенок доски отрезаются в соответствии с размером в определенном месте. Для того чтобы верхние кромки опалубки были строго горизонтальными, необходимо пользоваться уровнем.
  • Далее законченная опалубка бетонируется. При этом необходимо следить за тем, чтобы доски опалубки были зафиксированы очень прочно, чтобы в дальнейшем выдержать массу вашего собственного тела и массу бетона. Если вы заметите ненадежные крепления, их необходимо усилить.

Бетонирование опалубки лестницы

  • Заливка бетона выполняется по направлению книзу, при этом вам придется передвигаться по кромкам досок опалубки, расположенных сверху. При приготовлении бетона старайтесь делать его не очень жидким, в противном случае раствор будет выдавливаться из-под ступенек.
  • Для бетонирования подвальной лестницы необходимо старательно утрамбовывать и разглаживать бетонный раствор с помощью мастерка, постепенно поднимаясь к верхним лестницам.

На этом сама сложная часть процесса считается завершенной, остается лишь дождаться высыхания раствора и разгладить поверхность мастерком.

Вот и весь процесс монтажа подвальной лестницы.

Видео

Смотрите еще один сюжет об изготовлении бетонной лестницы с использованием опалубки.

postupenkam.ru

Устройство опалубки для лестницы из бетона

Если деревянная лестница чаще всего делается в один прием — без промежуточных этапов, то монолитную лестницу из бетона невозможно сделать без возведения опалубки. Причем, иногда этот процесс бывает более трудоемок, чем непосредственно бетонирование. Но, если четко соблюдать этапность работ и не нарушать технологии, то все получится, даже если вы не специалист в этой области.

А некоторые виды лестниц можно сделать только из бетона — ни дерево, ни какой-либо другой материал для них просто не подойдут.

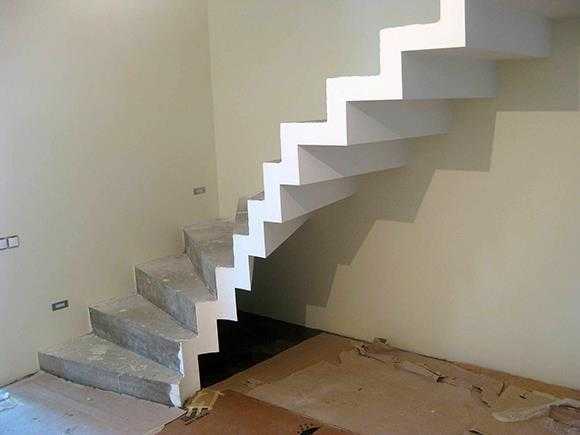

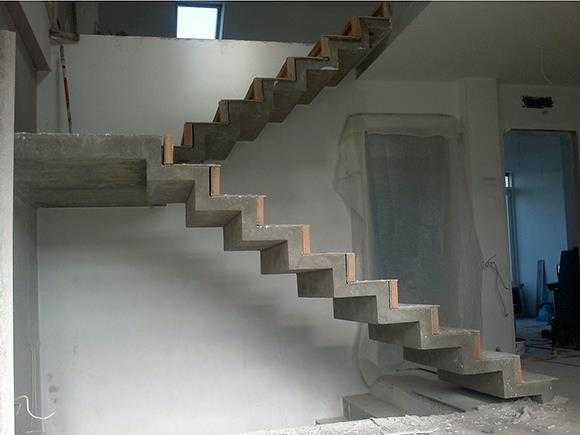

Порой визуальная легкость тяжелых железобетонных конструкций с лихвой перекрывает трудозатраты на изготовление сложной опалубки для лестницы из бетона и компенсирует денежные расходы великолепием конечного результата.

Расчет лестницы

Собственно, он ничем не отличается от расчета любой другой лестницы. Высота ступеней принимается в идеале 150 мм, с возможным увеличением до 200 мм и уменьшением до 120 мм. Почти всегда лестница делается при готовом перекрытии, а значит, зная высоту финишного покрытия пола каждого из уровней, можно рассчитать точную ее высоту.

Наибольшие ошибки при изготовлении лестниц допускаются строителями при формировании нижней и верхней ступенек, когда чего-нибудь не учитывают в уровне полов, и они получаются разной с остальными высоты. В эксплуатации это может привести к нежелательным последствиям, вплоть до травм.

Вычертите свою будущую лестницу в масштабе на бумаге, взяв за ширину проступи размер в 300 мм, и вы получите также горизонтальную разметку, конечно, включающую в себя и ширину ступеней. Меньшая их глубина будет создавать трудности при подъеме, ведь человеку придется попеременно переносить всю тяжесть тела на носок одной ноги, а бо?льшая вынудит делать более широкий шаг, что тоже напрягает.

Отклонение от этих размеров элементов лестницы должно быть серьезно оправдано и не быть значительным.

Полученную разметку следует перенести на ближайшие стены, даже если лестница не будет примыкать к ним вплотную. Исключение составляют лестницы, расположенные посредине помещения, но такое бывает редко.

Также, пользуясь этим чертежом можно произвести расчет материалов для опалубки, разметить и нарезать их в нужный размер.

Это видео с продолжением, что может пригодиться вам в дальнейшем, но приемы подготовки к возведению опалубки показаны очень доходчиво, а главное — правильно.

Материалы для опалубки под лестницу из бетона

Основным материалом для изготовления опалубки под монолитную лестницу из бетона является дерево и листовые материалы на его основе: ДСП, ОСП, фанера, иногда даже ДВП.

Такая лестница обязательно армируется и для этого делается пространственный каркас из стальной арматуры диаметром 8 — 12 мм, в котором арматуру чаще связывают вязальной проволокой, реже скрепляют при помощи сварки. Первый вариант — однозначно лучше.

Также армировку позиционируют на некотором расстоянии от обшивки опалубки, чтобы весь металл находился в толще бетона. Часто элементы опалубки покрывают хорошо натянутой полиэтиленовой пленкой — при этом бетонная поверхность лестницы получится гладкой, не требующей дополнительного выравнивания впоследствии.

Да и возможность вторичного использования материалов, примененных для изготовления опалубки, оправдывает ее присутствие. Иногда же, напротив — фактура листового материала интересна для переноса на поверхность бетона, и тогда, главная задача: аккуратнее подогнать его стыки. Но в любом случае, опалубка для лестницы из бетона не должна иметь щелей, через которые этот бетон может просачиваться наружу. Это может привести и к просаживанию ступеней и площадок, и к образованию пустот, что не только не желательно, но и опасно.

Иногда опалубка для монолитной лестницы из бетона делается стальной, разборной, но чаще такие опалубки изготавливают в строительных организациях, специализирующихся именно на заливке монолитных бетонных лестниц, иначе затраты на их изготовление просто не окупятся.

Стальные опалубки бывают и более сложной формы.

Если в вашем регионе такие фирмы имеются, думаем, что возможен вариант взятия в аренду такого оборудования, а порой трудозатраты и стоимость материалов на опалубку превосходят стоимость его аренды.

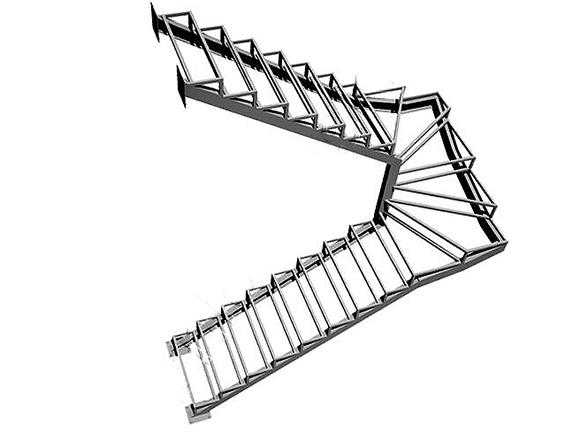

Иногда вместо арматурного каркаса делают сварной стальной каркас из уголков, двутавров, швеллеров или профильной трубы, вокруг которого возводят опалубку.

Особенно оправдан такой метод в случаях с лестницами сложной конфигурации и стоящими посреди помещения.

Монтаж опалубки

Сам процесс не столько сложен, сколько кропотлив, хотя и назвать его простым язык не повернется. Все элементы опалубки должны быть тщательно взаимосвязаны между собой, иначе бетон с легкостью изогнет даже самую толстую доску, не говоря уже о фанере или ДВП, придав вашей ступеньке ненужную полукруглость.

Если речь идет о пристенных лестницах простой конфигурации, то главным инструментом при создании опалубки является, безусловно, уровень.

Но для более сложных случаев к нему нужно добавить хороший деревообрабатывающий инструмент, точную рулетку и напрячь свое пространственное мышление. Особенно оно пригодится при изготовлении опалубки для винтовых или полукруглых лестниц из бетона.

В этом случае также более рациональным будет сварить стальной каркас и вокруг него устроить опалубку. Опоры опалубки, не соприкасающиеся со стенами, рекомендуем подпирать дополнительными раскосами.

Напоследок напомним о нескольких не сложных правилах, которые помогут вам упростить работу над созданием опалубки для монолитной лестницы из бетона, а может и избежать возможных ошибок:

1. Максимально возможное количество крепежа элементов опалубки делайте снаружи, чтобы при ее разборке не повредить поверхность не окончательно застывшего бетона. Используйте саморезы, а не гвозди.

2. Применяя листовой материал для формирования низа маршей, поперечные опоры укладывайте с шагом не более 150 — 200 мм, во избежание его провисания.

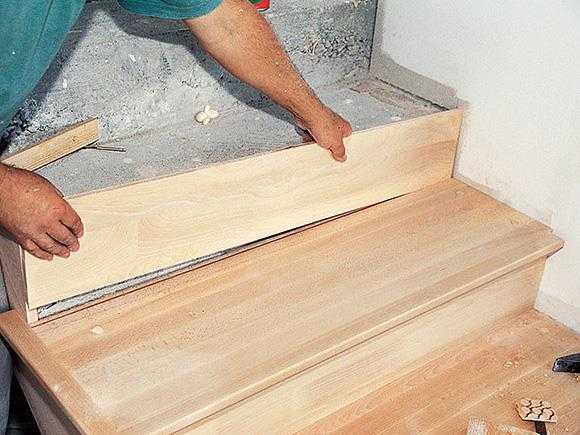

3. Для последующей финишной отделки монолитной бетонной лестницы деревом, закладывайте деревянные элементы для его крепления во время возведения опалубки. Это впоследствии облегчит процесс монтажа.

4. До заливки опалубки бетоном, тщательно проверьте точность ее выполнения и надежность конструкции, качество крепления ее элементов к стенам здания или прочность боковых раскосов, в случае ее удаленности от стен. Помните, что удельный вес 1-го кубометра бетона составляет почти 2 с половиной тонны.

postupenkam.ru
