Изготовление проема в железобетонном перекрытии под лестницу

В отличие от деревянного межэтажного перекрытия, в железобетонном перекрытии устраивать лестничный проем труднее. Если планируется устанавливать лестницу, то следует это учесть еще на этапе изготовления межэтажного железобетонного перекрытия. Проем в таком перекрытии должен обрамляться металлическими уголковыми, двутавровыми, швеллерными профилями.

Для проема в перекрытии под лестницу, еще при возведении здания, оставляется промежуток по ширине стандартной плиты из железобетона. Поскольку проем под лестницу на косоурах и тетевах обычно занимает гораздо меньшую площадь, чем стандартная железобетонная плита, оставшееся после оборудования проема пространство в дальнейшем заливается бетоном.

Установка металлических балок для проема в перекрытии под лестницу

Устраивая проем под лестницу, вдоль плит межэтажного перекрытия размещают стальные балки. Их устанавливают аналогично тому, как при изготовлении лестничного проема в деревянном перекрытии. Металлические балки между собой свариваются. Полученная таким образом металлическая рама должна опираться на стены здания, как и железобетонные плиты межэтажного перекрытия. Когда рама из профилей установлена на свое место, приступают к армированию участков, подлежащих заливке монолитом. Нижнюю поверхность опалубки образует щит, который изготавливается на полу нижнего этажа и к месту установки поднимается при помощи веревок. Уже на месте установки это щит прикрепляют к балкам, несущим опалубку. Такие балки могут быть изготовлены из поставленных на ребро досок, или из толстых арматурных стержней.

На балки накидываются проволочные петли, а между их ветвями вставляются монтажки. После этого приступают к закручиванию проволоки, тем самым притягивая и прижимая щит опалубки к соседним плитам межэтажного перекрытия. Для предотвращения вероятности протечки цементного молока, щит накрывается полиэтиленовой пленкой. Когда опалубка закреплена, приступают к армированию и заливке бетонной смеси. Проволочные монтажные скрутки опалубки оставляют внутри бетонного монолита.

Устройство металлической рамы для проема в перекрытии под лестницу

Изготавливая металлическую раму из профилей, рекомендуется их «рожки», то есть полки профилей, лежащих вдоль, располагать в середину перекрытия. Тогда монолитный участок будет изготовить легче. Для поперечно лежащих профилей не имеет значения, куда будут направлены рожки. Но если проем в перекрытии под лестницу планируется отделывать древесиной или другим материалом, то эти рожки также лучше направить внутрь заливаемых бетоном участков.

Для скрытия металлической рамы, ее необходимо приподнять относительно нижней поверхности плит перекрытия на двадцать-тридцать миллиметров. Тогда цемент, заливаемый в опалубку, будет затекать под металлический профиль, закрывая стальную раму. Для того, чтобы цемент со временем не начал отваливаться, рекомендуется к нижней полке профиля приварить несколько коротышей из металла и прикрепить к ним специальную штукатурную сетку.

Устройство безбалочной конструкции для проема в перекрытии под лестницу

Также существует более экономичный вариант устройства лестничного проема, когда вместо сварной конструкции используют так называемую безбалочную конструкцию. Она не имеет в своем составе продольные балки, а сам проем обрамляется уголками из металла. Эти уголки опираются на края соседних плит перекрытия своими полками. В таком случае весь вес монолитного участка и самой лестницы будет переноситься непосредственно на плиты межэтажного перекрытия. Данный способ подходит только для достаточно узких лестниц, а для устройства широкого лестничного проема это метод не подходит.

Методика изготовления проемов в перекрытии по лестницу на тетивах и на косоурах практически идентичны. То есть сами проемы, варианты опирания тетивы на нижние и верхние балки такие же, как и для лестниц на косоурах.

---

Новые материалы:

Предыдущие материалы:

---

kosour.ru

Проемы в перекрытиях

При перепланировках с объединением помещений по вертикали, а также при монтаже коммуникаций между этажами возникает необходимость устройства и усиления проемов в перекрытиях.

Данный вид работ относится к потенциально опасным для конструкций дома и проживания в нем, поэтому он требует разработки и согласования проектной документации на основании технического заключения о возможности проведения перепланировки.

Все работы по демонтажу и последующему усилению проема в плите перекрытия должны проводиться только квалифицированными специалистами, имеющими допуск СРО в строительстве.

Как сделать проем в перекрытии?

При организации проемов в перекрытиях следует использовать специальную технику, не передающую ударные вибрации и колебания на бетон. Использование профессиональных алмазных инструментов позволяет избежать образования трещин, которые возникают при работе с отбойными молотками и перфораторами.

Для резки перекрытий обычно применяется универсальный швонарезчик. Этот аппарат состоит из рамы с тележкой и двигателя с ременной передачей, который вращает режущий диск с заданной скоростью. Он обладает изменяемой глубиной реза и не нуждается в закреплении на специальных направляющих. В качестве рабочей поверхности в швонарезчике используется диск с напылением сегментов из технических алмазов.

Иногда проем в перекрытии делается другим способом — его высверливают при помощи алмазных коронок большого диаметра.

Обычно сам процесс демонтажа происходит так: размеченный проем удаляют небольшими частями, аккуратно опуская каждую лебедкой со стальным тросом на мешки или шины. В некоторых случаях требуемый участок удаляется целиком.

При изготовлении проемов в перекрытиях обязательно требуется усиление металлоконструкциями согласно проекту, чтобы компенсировать  снижение их прочности и увеличение нагрузки на них.

Усиление проемов в перекрытиях

Перед началом демонтажных работ на перекрытии оно разгружается при помощи временных поддерживающих опор.

При усилении небольшого проема в монолитной ж/б плите используется обрамление швеллером по периметру. Металл приваривается к арматуре, торчащей из перекрытия и зачеканивается раствором.

При усилении проема большого размера применяются металлические подпорки, крепящиеся к нижним несущим стенам (швеллера, двутавры или уголки). Монтируется такая конструкция до начала резки отверстия. На кирпичные стены балки усиления заводятся двумя концами в проштробленные пазы, а к монолитным крепятся специальными замками. Промежуток между металлическими элементами и перекрытием зачеканивается раствором.

Если к несущим стенам по какой-то причине не удается прикрепить металлоконструкции, под затрагиваемое перекрытие устанавливаются постоянные колонны.

При усилении небольшого проема в панельных перекрытиях швеллер или другой вид профиля подводится снизу и соединяет плиту с проемом с нетронутыми плитами. Сверху укладывается еще одна металлическая перемычка и стягивается шпильками с нижней.

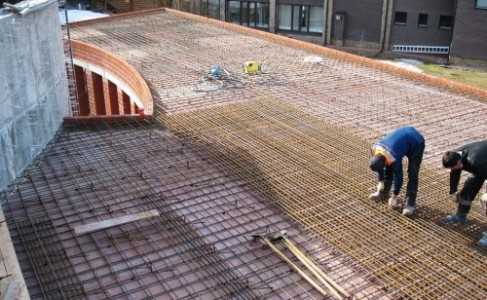

Пример проема в перекрытии:

mrez.ru

Монтаж проема в перекрытии — Всё о бетоне

Назначение проемов

Лестницы являются сложными конструкциями, функцией которых является не только украшение дома, но и обеспечение безопасного спуска и подъема. Если вы начали строительство нового дома, то расположение лестниц, скорее всего, уже учтено в проекте здания. В таком случае заранее оставляется проем в перекрытии, где в дальнейшем разместят лестницу. Однако, бывает так, что при проектировании здания не были учтены некоторые детали, поэтому проемы в перекрытиях под новую лестницу приходится делать в уже готовом полу.

Решение вырезать проем в перекрытии должно сопровождаться тщательным расчетом, иначе возможны самые непредсказуемые последствия.

Такое происходит если, например, проектом не был предусмотрен вход на чердак, нет лестницы для спуска в подвал или подпол, лестница на второй этаж ведет не из холла, а из спальни. В таких случаях необходимо сделать проем в плите перекрытия и разместить на его границах новые балки.

Приступая к изготовлению отверстия, тщательно продумайте его расположение, при этом нужно знать, что площадь пола существенно изменится. Для нормального поворота на лестнице при входе и выходе с нее между нижней и верхней ступенями и стеной должно оставаться место, имеющее ширину не меньшую, чем ширина лестницы. Удобнее всего размещать лестницу так, что бы проем в плите перекрытия располагался вдоль балок.

При постройке лестницы не следует пренебрегать строительными нормами, которые определяют минимальную ширину и просвет лестницы.

Если проем делается в деревянном перекрытие, то идеальным вариантом будет если он будет вырезаться вдоль балок.

Ширина лестницы, ведущей в одну комнату, должна составлять не менее 60 см, если лестницу используют для доступа к нескольким помещениям, например, в несколько спален, располагающихся на верхнем этаже, то она должна быть шире. Длина стандартного отверстия под лестницу должна быть такой, что бы между ступенями и потолком имелось достаточное пространство.

Строительные правила гласят, что высота между крайней балкой, ограждающей проем в плите перекрытия и ступенями, не должна быть меньше 2 м. Чем больше просвет, тем удобнее использовать лестницу, например, для переноски мебели. Размеры отверстия в плите также зависят от типов лестниц. Винтовая или складная лестница потребует меньшего пространства, чем прямая. Определив размеры, следует прибавить к ним по 5 см со всех сторон, для последующей отделки проема. Для того чтобы сделать отверстие в перекрытии, необходимо снять часть напольного покрытия, разрезать балки и убрать часть потолка. Доски, снятые с пола или потолка, можно будет применить для отделочных работ. С их помощью можно скрыть выступающие продольные и поперечные балки.

Вырезка в деревянном перекрытии

Для этого вам понадобятся следующие инструменты:

Вырезать проем в ЖБ конструкциях достаточно сложно. Кроме того, есть определенные ограничения вибрационных воздействий, способных привести к появлению трещин.

• циркулярная пила;
• деревянные балки;
• металлические уголки;
• саморезы;
• шуруповерт.

Если проем будет создаваться внутри помещения, балки, образующие его, будут закрепляться между балками междуэтажных перекрытий. Последовательность работ следующая. В самом начале нужно подрезать рядовую балку перекрытия в том месте, где будет делаться отверстие под лестницу. Если проем имеет недостаточный размер, можно подрезать еще одну балку, но больше 2-х подрезать нельзя.

После этого нужно установить спаренные балки параллельно рядовым. К первым будут крепиться короткие спаренные балки, формирующие лестничный проем. Далее к ним крепятся короткие, функцией которых является обеспечение дополнительной жесткости отверстия в пространстве. Высота и толщина спаренных балок должна соответствовать габаритам основных.

Все детали скрепляются между собой при помощи металлических уголков и саморезов. Можно приобрести и специальный крепежный профиль. Если проем будет располагаться возле кирпичной стены, балки должны быть прикреплены одним концом в стену по рассмотренной выше технологии.

Устройство в железобетонной плите перекрытия

Для изготовления проемов в железобетонном перекрытии вам понадобятся следующие материалы и инструменты:

Конечно же, лучше проемы планировать еще при устройстве дома, но, если устройство проема неизбежно — лучше доверить это профессионалам.

• металлические профили;
• металлические уголки;
• сварочный аппарат;
• деревянные доски;
• бетонная смесь;
• арматурные стержни;
• проволока;
• веревка;
• штукатурная сетка.

Вырезать отверстия в железобетонном перекрытии намного сложнее, чем в деревянном. Лучше всего об этом позаботиться при изготовлении плит. Проемы в железобетонной плите необходимо обрамлять стальными профилями: уголками, двутаврами или швеллерами.

Лестничные проемы занимают намного меньше места, чем плиты, поэтому образовавшиеся с двух сторон отверстия заливают бетоном. Вдоль плиты перекрытия размещают металлические балки, расположенные по принципу, схожему с процессом изготовления отверстий в деревянном перекрытии. Между собой балки скрепляются с помощью сварки, сделанная из металлических профилей рама будет опираться на стену.

После того как были рассчитаны размеры вырезаемого проема, следует добавить к ним еще по 5 см с каждой стороны. Это понадобится для последующей отделки.

После ее установки можно начинать армирование монолитных участков. Нижняя часть опалубки изготавливается прямо на земле, к месту установки ее подтягивают при помощи веревок. В качестве балок могут быть использованы доски, поставленные ребром, а также арматурные стержни больших размеров. После того как на них накинуты проволочные петли, а между ветвями проволоки установлены монтажки, можно закручивать проволоку.

Щит опалубки притягивают и прижимают к расположенным рядом плитам перекрытия. Для того что бы цементный раствор не вытекал, щит прикрывают полиэтиленом. После этого можно начать армирование участка и заливку его бетоном. Проволочные скрутки оставляют в теле бетона. Изготавливая стальную раму, рожки продольных профилей (полки) нужно направить внутрь перекрытия. Это упростит изготовление монолитных участков. Расположение полок профилей, которые лежат поперек, не столь важно.

Однако, если планируете отделать проем деревом, лучше направлять их внутрь монолитного участка. Для того что бы скрыть металл, рама приподнимается на 2-3 см выше низа плит перекрытия. При этом во время изготовления монолитного участка цемент затечет под профили и скроет металл. Он будет держаться надежно долгое время, если на нижние полки металлических профилей наварить металлические коротыши, закрепив на них штукатурную сетку.

Иногда для того, что бы сэкономить средства на металлических профилях, вместо сварной конструкции применяют безбалочную схему, не имеющую продольных балок. Проем оформляют металлическими уголками. Они опираются на края расположенной рядом плиты перекрытия. Но при установке широкой лестницы этот способ лучше не использовать.

1pobetonu.ru

Проем в плите перекрытия

Этот вид работ встречается довольно часто. Его заказчиками выступают как рядовые жильцы обычных домов, так и руководство заводов, владельцы всевозможных коммерческих предприятий, торговых точек, офисных помещений и пр.

Где и для чего делают проемы в перекрытиях

Жители коттеджей, панельных и кирпичных домов в большинстве случаев просят сделать проем в плите перекрытия для обустройства лестничных пролетов, изначально не предусмотренных проектом, на нижний этаж. Реже – на чердак. Иногда заказывают продолбить проем в плите перекрытия в подвальные помещения.

Кроме этого, соответствующие проемы режутся при перепланировках с объединением помещений по вертикали, а также для монтажа дополнительных коммуникаций между этажами.

В коммерческих помещениях проем в плиточном перекрытии иногда бывает необходим для обустройства лифтов и эскалаторов.



Безопасность при резке проема в перекрытии

Как правило, вышеописанный вид работ очень трудоемок и требует строгого соблюдения ряда условий по технике безопасности.

Место расположения будущего проема и способ его усиления обусловлены типом перекрытий и конструктивной схемой здания в целом. К примеру, если мы имеем дело с перекрытием с преднапряженной арматурой, его резка может свести на ноль несущую способность конструкции. В таком случае для устройства проема перекрытие требуется демонтировать вообще.

Во избежание несчастных случаев и прочих «форс-мажоров» изначально производится усиление металлоконструкциями под край будущего среза. Необходимо следить, чтобы ни один участок перекрытия не остался без опоры в процессе резки проема. Вырезаемый участок рекомендовано обрамлять специальными укрепляющими конструкциями: уголками, двутаврами или швеллерами. Вдоль плиты перекрытия размещают металлические балки, скрепляемые между собой при помощи сварки. При этом сооруженная из металлических профилей рама должна прочно опираться о стену.

Кроме этого, вырезаемый в плите фрагмент фиксируется подпорками и тросами. И только по окончании резки его аккуратно при помощи лебедки извлекают, затем, перед выносом из помещения, дополнительно режут и измельчают.

Предостерегаем собственников от самовольного и неквалифицированного выполнения работ по устройству проема в плите перекрытия. Засвидетельствованы случаи, когда такая безответственность приводила к самым серьезным последствиям, вплоть до обрушения межэтажных перекрытий.



Инструменты для устройства проема в перекрытии

Сложная, трудоемкая работа сопряжена с большим количеством шума и вибрационных нагрузок на конструкцию здания в целом. Слишком сильные, они недопустимы никакими строительными нормативами, поскольку могут привести даже к обрушению конструкций.

Соответственно, «грубым» ударным инструментам лучше предпочесть современную инновационную технику. Идеальным вариантом в нашем случае можно назвать использование так называемой алмазной резки. Для устройства проема в железобетонных перекрытиях отлично зарекомендовали себя алмазные дисковые пилы. Эти инструменты работают с невысоким уровнем шума и практически исключают возникновение опасных вибрационных нагрузок и трещин – нередких «спутников» при работе с отбойными молотками и перфораторами.

Для высокоточной и безопасной резки перекрытий часто применяется и универсальный швонарезчик. Этот аппарат состоит из рамы с тележкой и двигателя с ременной передачей, который вращает режущий диск с заданной скоростью. Инструмент обладает изменяемой глубиной реза и не нуждается в закреплении на специальных направляющих. В качестве рабочей поверхности используются алмазные диски.



Специфика монтажа проема для лестницы

Как уже было отмечено, резку проема в плите перекрытия в большинстве случаев используют для обустройства лестницы, поэтому рассмотрим этот вид работ подробнее.

Тут, для удобства вашего передвижения, важно учитывать ширину ступенек и размер конструкции в целом. Удобнее всего размещать лестницу так, чтобы проем в плите перекрытия располагался вдоль балок.

Специалисты подсчитали, что оптимальная высота между крайней балкой, ограждающей проем в плите перекрытия, и ступенями должна составлять не менее двух метров. Чем больше просвет, тем удобнее использовать лестницу. Особенно если она потребуется для переноски мебели.

Размер проема в плите также зависит от типа лестницы. Винтовая или складная потребует меньшего пространства, чем обычная прямая. Определив размеры, следует прибавить к ним минимум по 5 см со всех сторон для последующей отделки проема.



Документы на перепланировку с устройством проема в плите перекрытия

В проектной документации должен быть отражен не только порядок выполнения всех работ, но и схема усиления проема в перекрытии.

Ключевой официальной бумагой, на основании которой, собственно, и будет разрабатываться проект подобной перепланировки, является техническое заключение от автора проекта дома.

После получения на руки этого документа заниматься подготовкой проекта должна исключительно организация с допуском СРО. Пакет документов, включающий техзаключение и проект перепланировки, вместе с заявлением подается в Жилинспекцию через службу одного окна.

mrez.ru

Бетонирование проема в перекрытии. Усиление проема в перекрытии

В строительстве многоэтажных жилых домов и промышленных зданий повсеместно используются пустотные плиты перекрытия. Они являются одними из самых востребованных железобетонных изделий. С их помощью устраивают межэтажное и подкровельное пространство.

Круглопустотные плиты выпускают любых размеров, но при необходимости легко рубятся, несмотря на высокие прочностные характеристики.

Каждое отверстие в плите перекрытия заполнено воздухом, поэтому эти изделия обладают хорошими тепло- и звукоизоляционными свойствами.

Эти изделия изготавливаются из тяжелого бетона, внутри них проложена продольная стальная напрягаемая арматура. Чтобы под весом вышеуложенных стен, края плит не деформировались, их заделывают легким бетоном. Что приводит к улучшению тепло- и звукоизоляционных свойств. Марка бетона, применяемого для изготовления пустотных плит, по прочности В15 или В25, а по морозостойкости F50. Стандартные размеры изделий: толщина – 220 мм, длина – от 2,4 до 6,3 м, ширина – от 1 до 1,8 м.

Потребность в усилении

Стержень участвует в перераспределении полезной нагрузки на балки, тем самым уменьшает пролет между ними.

На этапе проектирования здания производится расчет эксплуатационной нагрузки на перекрытия. Однако в процессе эксплуатации эти нагрузки нередко начинают превышать допустимые нормы. Установка каминов, крупногабаритных аквариумов, систем “джакузи”, опорных колонн оказывает непосредственное влияние на межэтажные плиты. По этой причине их несущая способность оказывается недостаточной. Однако основными причинами, требующими укрепления несущих конструкций, являются коррозия арматуры и старение бетона.

Помимо этого, в процессе эксплуатации здания возникает неудовлетворительное техническое состояние его конструктивных элементов. Усиление старого перекрытия может производиться разными способами. Радикальная мера – замена плит. Но она зачастую нецелесообразна как с точки зрения технических возможностей, так и экономических затрат. Способ ремонта здания и порядок выполнения работ определяются организацией, его проектирующей.

Основные этапы работ и их последовательность:

• Арматурные стержни следует очистить от бетона;
• Металл покрывается антикоррозийным составом;
• Разбиваются пустоты в железобетонной плите, после чего она очищается от мусора и щебня;
• Монтируются армирующие каркасы;
• Поверхность плиты бетонируется;
• По высыхании бетон покрывается грунтующим составом;
• Наносится штукатурный слой толщиной 10-15 мм.

Укрепление несущих элементов

Если монолитные плиты можно усиливать методом дополнительного бетонирования и установки дополнительных опор (ж/б или железных балок), то пустотные изделия ремонтируют, используя находящиеся внутри них отверстия. Это самый эффективный метод укрепить такие плиты.

Без точных технологических расчетов невозможно самостоятельное выполнение армирования.

Способы укрепления пустотных железобетонных изделий:

• Усиление дополнительным бетонированием. Оно не всегда целесообразно, так как у пустотных изделий довольно тонкая полка, по причине чего установка вертикальных стоек или бетонных перемычек становится довольно затруднительным делом;
• Установка опор. Если позволяют конструктивные особенности ремонтируемого здания, в проемах между железобетонными плитами возможна установка опорных стоек, выполненных поперечно уложенными стальными балками, которые должны опираться на опоры или подкосы. За счет чего однопролетная плита превратится в 2-, 3-пролетную;
• Армирование пустот;
• Усиление углеволокном или углепластиком.

Усиление армированием

Армировать можно монолитные перекрытия, которые создаются на месте, а также готовые плиты перекрытия.

Для этого устраивается отверстие в железобетонной плите перекрытия в зоне расположения пустотного канала. То есть пробивается полка и монтируется арматурный каркас. Такое укрепление решает сразу две задачи: производится дополнительное усиление с помощью армирования и увеличивается высота сечения изделия, так как поверх перекрытия устраивается набетонка.

Площадь соприкосновения старого и нового бетона увеличивается. Для обеспечения способности к их совместной деформации поверхность плиты требуется тщательно очистить. В большинстве случаев для этой цели сначала используется продувка сжатым воздухом, а затем – промывка струей воды. Что позволяет одновременно увлажнить поверхность, подготовив ее к заливке бетоном. Во время промывки важно не избегать образования луж воды.

Варианты установки армирующего каркаса

Толщина арматуры варьируется в зависимости от вида изделия.

• Если требуется усиление только в местах опоры самой пустотной плиты, то арматурный каркас следует располагать вдоль этой линии пролета;
• Если усиление требуется по всей площади перекрытия, то линии арматурных каркасов монтируют на протяжении всей длины пролета. Далее в образовавшиеся каналы заливается жидкий бетон вперемешку с мелким щебнем с обязательным добавлением пластификаторов;
• Если площадь опоры плиты недостаточна, то усиление железобетонного перекрытия осуществляют по одной из следующих схем: усиление крайних опор производится способом устройства отверстий в полке, а монтаж армирующих каркасов осуществляется с тем расчетом, чтобы они выходили за пределы перекрытий. Также возможно устройство вертикальных каркасов, которые должны быть расположены параллельно линиям пустот.

Усиление композитными материалами

Благодаря новейшим разработкам в области технологии укрепления несущих конструктивных элементов зданий и сооружений, появилась возможность производить углеводородными волокнами (углеволокно) и углеводородным пластиком (углепластик), что является самым эффективным методом внешнего армирования.

Преимущества композитных материалов:

• Эксплуатационные возможности здания намного увеличиваются;
• Эти материалы высокопрочные и способны противостоять любым агрессивным средам;
• С их помощью можно сохранить первоначальное сечение изделий из железобетона;
• Углепластик и углеволокно идеальны для усиления несущих элементов зданий;
• Эти материалы используются при установке обойм из бетона или металла;
• Время, требуемое на проведение ремонтных работ, значительно сокращается;
• Применение композитных материалов позволяет зданию выдерживать гораздо большие нагрузки, в несколько раз превышающие нормы, заложенные при его проектировании;
• Зачастую только использование углеволокна или углепластика позволяет сохранить здание, что используется при восстановлении памятников старины;
• Композитные материалы обеспечивают значительно большую сейсмоустойчивость зданий;
• Выпускаются в виде холстов или ленты шириной 300-600 мм и длиной 50 м, уложенной в рулоны.

Укрепление пустотных плит

На качество усиления конструкций композитами влияет состояние основания и качество его подготовки.

Холсты из углеволокна эффективны на тех участках, где действуют растягивающие напряжения. Внешнее армирование производится с помощью приклеивания к пове

bulding.ru

Перепланировка с устройством проема в перекрытии

Объединение квартир по стояку встречается не так часто, но имеет место быть, в нашей практике также были множество проектов с аналогичными работами. Основным меропритием в данном объединении является резка проема в перекрытии.

На способ усиления, расчет нагрузки и собственно на место расположения будущего проема влияет тип перекрытий и конструктивна схема дома в целом.

В некоторых случаях, если при возведении здания были использованы перекрытия с преднапряженной арматурой, резка перекрытия в определенном его части приведет к сведению на ноль его несущей способности, поэтому для устройства проема, перекрытие демонтируют полностью.

По этой причине устройство проема на стыке перекрытий подобного типа ведет к значительной трудозатратам, так как возможно придется демонтировать сразу две плиты целиком. Но и при данных условиях бывают исключения, каждый конкретный случай рассматривается индивидуально, поэтому альтернативные инженерные решения относительно металлоконструкции способны решить данную проблему.

Специфика работ по устройству и усилению проема в перекрытии

Чаще всего, при отсутствии дополнительных факторов, производится усиление металлоконструкциями под край будущего среза, таких образом чтобы не один участок перекрытия не остался без опоры после резки проема.

Относительно резки перекрытия в рекомендациях технического заключения очень часто указано производить работы безударным инструментом, поэтому используют алмазный инструмент. Данный метод резки исключает возникновение вибрационных нагрузок, которые могут привести к появлению трещин.

Пример проекта перепланировки с резкой проема в перекрытии

Давайте разберём порядок производства работ по устройству проема в перекрытии на примере разработанного нашей организацией проекта перепланировки по объединению двух квартир по вертикали в доме серии КОПЭ.

С общей информацией по данному проекту можно ознакомиться здесь.

Порядок выполнения работ:

• нанесение разметки будущего перекрытия
• установка подпорных конструкций под плиту по периметру будущего проема
• демонтаж полов в квартире сверху вплоть до железобетонной плиты
• зачистка плиты от пыли и мусора
• укладка окаймляющих стрежней
• монтаж двутавровых балок под плиты перекрытия с креплением на анкерные болты, свободное пространство между плитой перекрытия и балкой заполняется цементно-песчаным раствором
• замоноличивание наращиваемых участков (указано на схеме)
• дождаться высыхания бетона
• пробивка проема методом алмазной резки, резка участка перекрытия на небольшие фрагменты до 50кг
• демонтаж подпорных конструкций

Документы для проведения перепланировки с устройством проема в перекрытии

Очевидно, что с технической стороны данная перепланировка является довольно сложной, так как в проектной документации должна быть отражена схема усиления проема в перекрытии и порядок выполнения всех работ.

Предостерегаем собственников от самовольного выполнения работ по пробивке проема в перекрытии, последствия могут быть самыми катастрофическими, вплоть до обрушения межэтажных перекрытий.

Ключевым документом на основании которого будет разрабатываться проект перепланировки, является техническое заключение от автора проекта дома.
Отметим, что после получения технического заключения, заниматься подготовкой проекта должна только организация с допуском СРО.

Пакет документов, о котором более подробно можно прочитать здесь, включая техническое заключение и проект перепланировки, вместе с заявлением подается на рассмотрение в жилищную инспекцию через службу одного окна.

www.pereplanirovkamos.ru

Устройство проёма для лестниц | Компания ЭРА

Инженер-проектировщик при составлении проекта малоэтажного строения всегда оговаривает место предполагаемой установки лестницы, учитывая полученные данные с размерами и возможностями планируемой площади.

Установка несущих площадочных балок в стенах дома.

Особенность установки несущих балок, поддерживающих промежуточную лестничную площадку для лестницы находящейся в лестничной клетке, в том, что устанавливать их нужно после поднятия стен дома. Учитывая этот момент, при возведении стены оставляют соразмерные ни или штробы.

Без обязательной обработки боковых участков лестничных элементов из дерева, в будущем может повлечь за собой намокание и гниение древесины. Уберечь от таких напастей поможет нанесение битумной мастики или обертывание боковых сторон несущих балок рубероидом. Конец самой балки не стоит крепить вплотную к стене. Торец не обрабатывается и остается открытым.

Регулировка высоты осуществляется при помощи небольших деревянных брусочков, это поможет соблюсти уровень совпадения несущих балок с проектом. Бруски требуют обязательной обработки антисептиком. Выполняя роль прокладки, они уменьшают деформацию деревянных несущих балок и дают возможность увеличения площади опоры на стены, при этом условие гидроизоляции рубероидом или его аналогом, между низом прокладочных брусков и торца несущей балки обязательное правило. Экономить на применении гидроизоляции будет опрометчивым шагом, необходимо допустить даже частичные ее выступы с возможным обрезанием по окончании установки конструкции. Пренебрежение этого правила несет серьезные последствия загнивания балок установленной площадки, что влечет за собой разрушение конструкции. Последним этапом после выравнивания и установки несущих элементов будет закладка кирпичом оставшихся пустот и ниш.

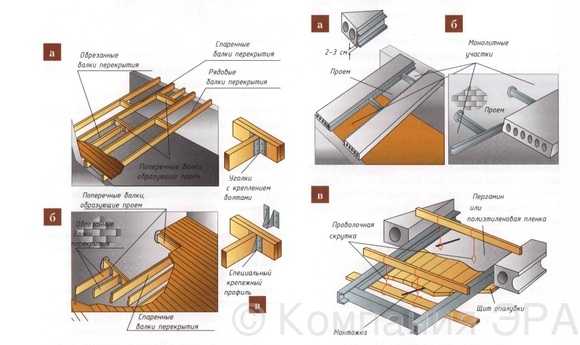

Устройство проема в деревянном перекрытии.

Особенность формирования проема для лестницы в деревянном перекрытии такова:

1. Основное правило безопасности подрезания балок для лестничного проема не более двух несущих балок! Даже если конструкция не вписывается, то стоит пересмотреть место вырезаемого проема и пересчитать размеры;
2. В отношении к рядовым балкам перекрытия две спаренные балки устанавливаются параллельно им;
3. Формирование лестничного проема продолжают укороченные спаренные балки, крепящиеся к основным, также спаренным балкам;
4. Для обеспечения дополнительной жесткости, следующим этапом стоит крепление коротких и обрезанных к ранее установленным спаренным балкам.
   Для надежного крепления существует специальный крепежный профиль, при отсутствии такового, балки, возможно, скреплять при помощи металлических уголков и саморезов по дереву. Габариты основных балок служат основным параметром толщины и высоты спаренных балок. Использую вышеуказанную технологию при наличии кирпичной стены, балки одним концом заводятся в стену.

Устройство проема в железобетонном перекрытии.

Если в доме перекрытия изготовлены из железобетонных плит, задача усложняется. Планировать лестницы между этажами в этом случае нужно заранее в процессе заказа на изготовление межэтажных плит. Проемы железобетонного перекрытия требуют металлического обрамления стальными профилями, двутаврами, швеллерами или металлическими уголками.

Учитывая стандарты железнобетонной плиты, при строительстве оставляют место (зазор) для лестничного проема. Размеры лестничного проема существенно меньше, поэтому образовавшуюся «пустоту» заливают бетонным раствором.

Вариант размещения проема вдоль плит перекрытия обязывает наличие металлических балок. Крепление таких балок возможно строго путем сварки. Каркас рамы металлического профиля должен плотно опираться на плиты перекрытия. Завершительным этапом установления рамы служит армирование участков по всей площади крепления.
Поднимая на 2-3см от низа перекрытия металлическую раму, заливая цементный раствор, в образовавшиеся линии под стальными профилями дает возможность скрыть металлические конструкции. Для надежной адгезии цемента используется штукатурная сетка, закрепленная на небольшие кусочки арматуры небольшого диаметра, наваренные к нижней полке металлического профиля.

dom.company-era.ru
