Соединения бруса в углах и прямых стенах дома — Стройфора

Соединения бруса в углах и прямых стенах дома требуют прочности и герметичности. На герметичность брусового дома огромное влияние оказывает влажность стройматериала. Если строить дом из бруса естественной влажности, при усушке и усадке сруб будет испытывать значительные внутренние напряжения, что может привести к его деформациям.

Применив пиломатериал, который был просушен до 20%, можно убить в зародыше сразу несколько проблем – щели, трещины, сильную осадку и пр. В идеале – использовать для сруба профилированный или клееный брус из ламелей камерной сушки. Усадка такого сруба будет минимальной.

Второй метод избежать продувания углов – выполнять эти углы особыми, сложными формами соединений.

Углы должны быть прочными. На сруб действуют силы от возможных подвижек грунта, от собственного веса и веса крыши, кровли и снега, а также давление от силы ветра. Углы должны выдерживать все нагрузки, а кроме того, выдерживать деформации от колебаний линейных размеров вследствие дождя, снега и изменений тепло-влажностного режима.

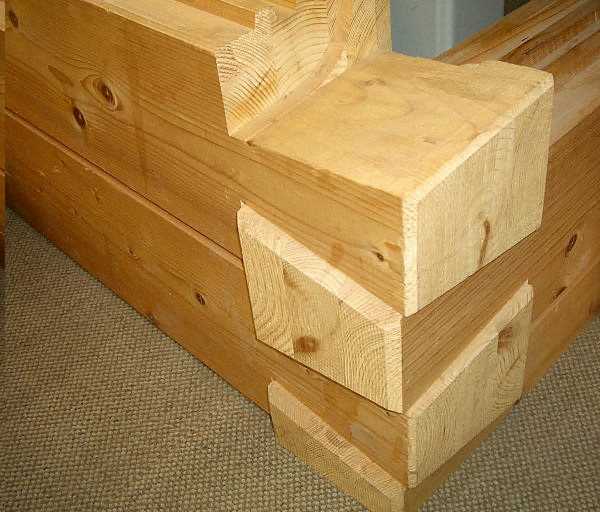

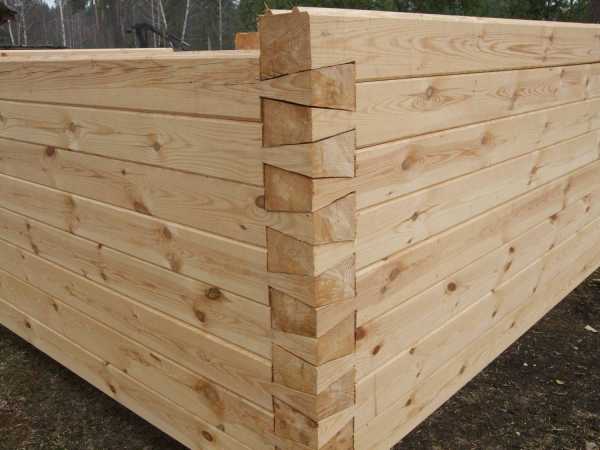

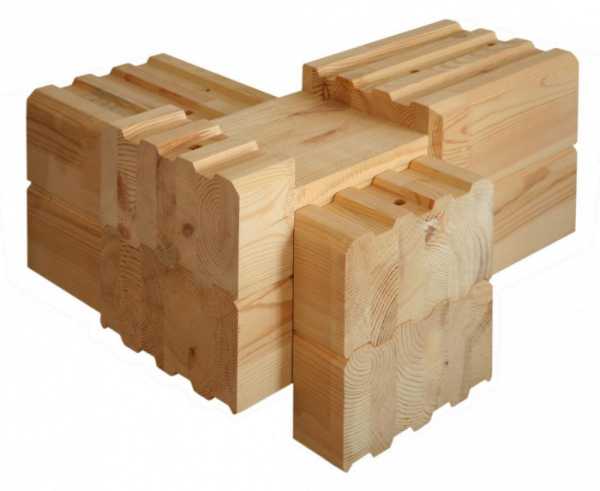

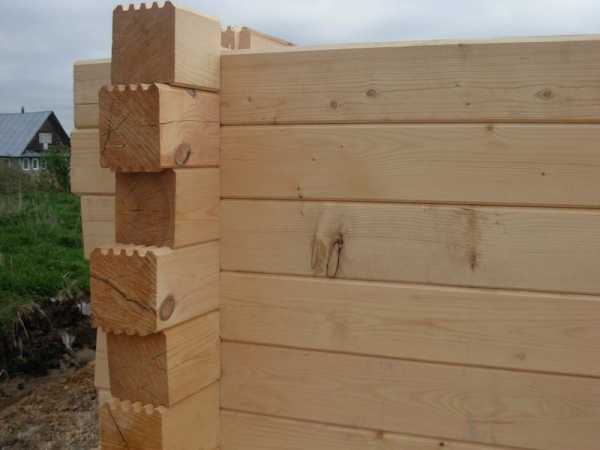

Угловое соединение с остатком

Очень важные плюсы этого вида рубки:

  • Продувание с улицы минимальное, даже при сильном ветре и в мороз;
  • Высокая надежность. Даже не зафиксированные нагелями, брусья, соединенные в углах одним из видов рубки с остатком, не смещаются даже при умеренных подвижках грунтов основания под действием пучения или сейсмики. Нижние венцы держит вес верхних и плотное соединение углов.

Основные виды рубки с остатком

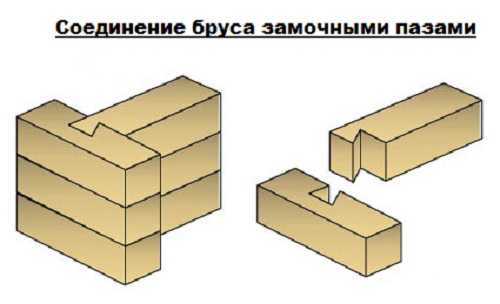

Способ рубки односторонним замковым пазом

Данный способ одинаково хорош и для квадратного бруса, и для профилированного. Одна сторона бруса выпилена с образованием паза, перпендикулярного оси бруса. Толщина паза равна половине толщины бруса, ширина и длина паза одинаковы. Замок получается, когда этот паз вмещает ½ бруса, расположенного к нему перпендикулярно. Такой венец плотно фиксирован в отношении нижележащего венца одного направления. Дополнительная фиксация нагелями придает углу достаточную прочность.

Рубка двусторонним замковым пазом

Этот вид рубки немного сложнее – выбирать пазы придется и с верхней грани бруса, и с нижней. Пазы в этом случае имеют ту же ширину, что и при способе одностороннего паза и глубину, равную ¼ толщины. Двусторонняя выборка пазов отнимает в два раза больше времени и требует большей точности, но дает неоспоримое преимущество – жесткую фиксацию каждой пары брусьев не по одному, а по двум направлениям. То есть налицо уже пространственная жесткость. Теперь при любых температурных и влажностных колебаниях сдвиг брусьев и венцов относительно друг друга практически невозможен.

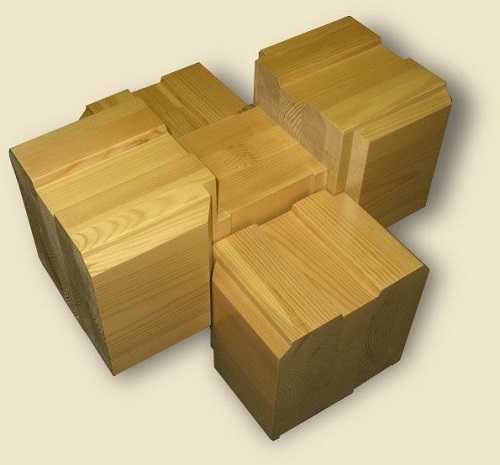

Рубка четырехсторонним замковым пазом

Очень сложная рубка, пазы могут быть как симметричны, так и ассиметричны, и выбрать такой сложный паз вручную крайне трудоемко. Обычно такие сложные пазы с идеальной геометрией делают на оборудовании, производящем домокомплекты. Затем на стройке эти комплекты собираются из нумерованных брусьев, как конструкторы Лего.

Сложная и дорогая обработка, но практического улучшения герметичности угла не наблюдается, хотя в теории такой угол должен стать совершенно идеальным.

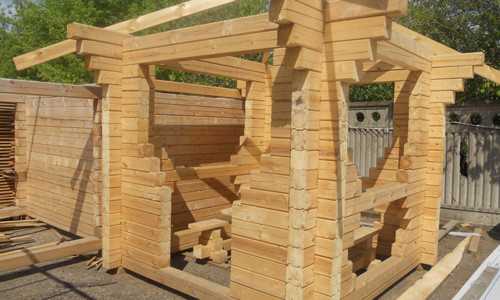

Основные виды рубки без остатка

Угол без остатка дает экономию по пиломатериалу. Брус целиком находится в плоскости стены, концы не выступают наружу. Но общей экономии не наблюдается, так как эти углы требуют дополнительного утепления и конопатки. По прочности, надежности и защите от продувания данные виды рубки также уступают углам, срубленным с остатком. Конкуренцию может составить только теплый угол, он же коренной шип.

Рубка без остатка позволяет выполнить фасад дома более строгим геометрически, проще выполнять наружную отделку. Вопрос эстетики спорный, и больше относится к стилю.

Без остатка рубят углы как из квадратного бруса, так и из профилированного.

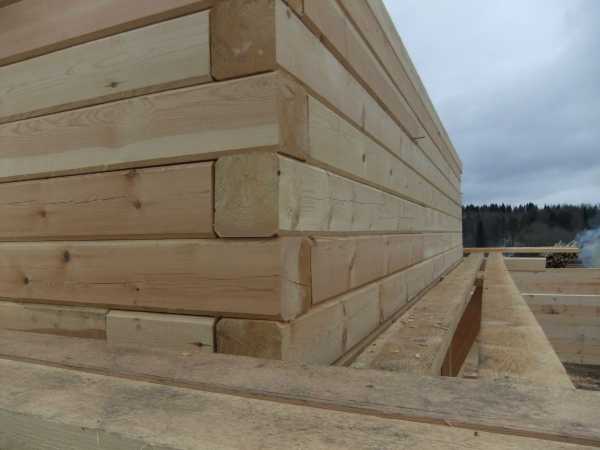

Рубка встык без остатка

Самый простой и быстрый способ для возведения хозпостройки. Никакая дополнительная обработка не требуется, просто укладывают брусья нужных длин шахматкой. Чтобы брусья в венцах и сами венцы не смещались друг относительно друга, при этом способе рубки обязательно применяют крепеж – накладные пластины из оцинкованной стали, стальные скобы или деревянные нагели.

Трудозатраты в данном случае минимальны, плотницкий опыт может отсутствовать полностью. Если делать сруб таким способом из высушенного бруса, можно получить приемлемый результат. Из сырого пиломатериала, как говорят плотники, при любом старании угол будет ходить после усушки. Угол деформируется, а колебания влажности будут способствовать линейным колебаниям, в результате будут появляться продуваемые зазоры.

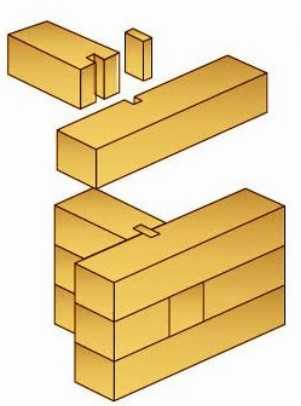

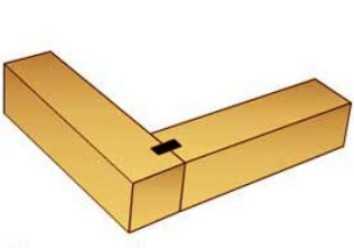

Рубка встык на шпонках

Шпонка может быть разной формы. Под прямую шпонку потребуется выбирать прямые пазы по торцам и боковым поверхностям соседних брусьев. Под шпонку – ласточкин хвост требуется выбирать довольно сложный паз, с уширениями от середины. Шпонка также имеет сложную форму.

Соединение прямой шпонкой предотвратит смещение брусьев венца в горизонтальной плоскости, но не в вертикальной. По вертикали венцы будут удерживаться только собственным весом и весом вышележащих конструкций. Шпонка в форме ласточкиного хвоста надежно зафиксирует угол и не даст брусьям смещаться по обоим направлениям. Этот способ рубки без остатка дает практически непродуваемый угол.

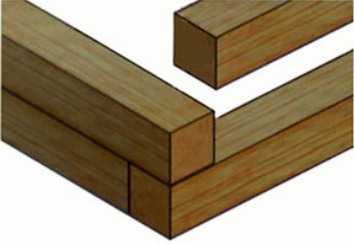

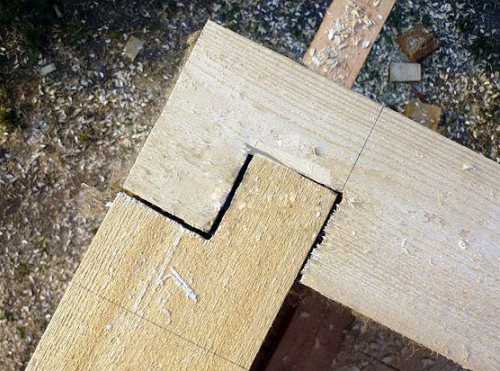

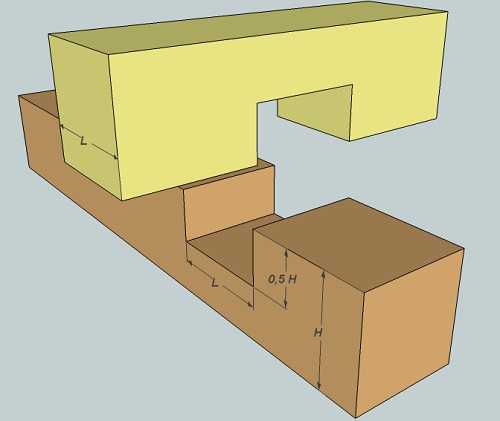

Рубка в полдерева

Тоже несложная рубка. По концам брусьев делают запилы на ½ толщин, получается шип, одинаковый по длине и ширине. Без фиксации нагелями это соединение надежным не будет. После усушки и осадки сруба угол, скорее всего, будет продуваться, и потребует дополнительного утепления. Вторая конопатка срубов после выдержки и осадки делается всегда.

Как и при рубке встык, можно модифицировать этот способ, закрепив углы шпонками. В этом случае брусья смещаться не будут.

Еще улучшить можно способ рубки в полдерева, если стыковать концы в лапу. Лапа имеет более сложную форму – запилы делаются наклонные, клиновидные, точно по размерам. Результат – повышение прочности сруба, брусья фиксированы друг относительно друга в венцах, а вес вышележащих венцов предотвращает смещение нижележащих. Угол выглядит эстетично изнутри и снаружи, фасад дома геометрический, гладкий.

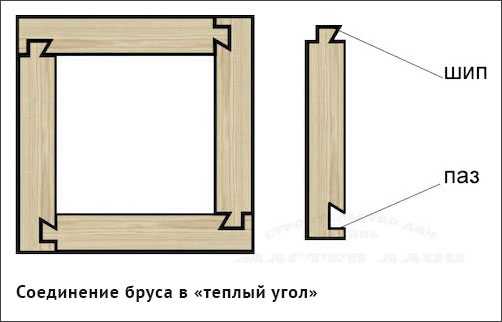

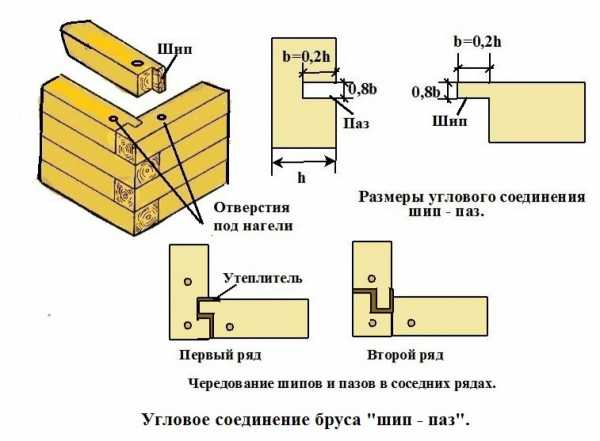

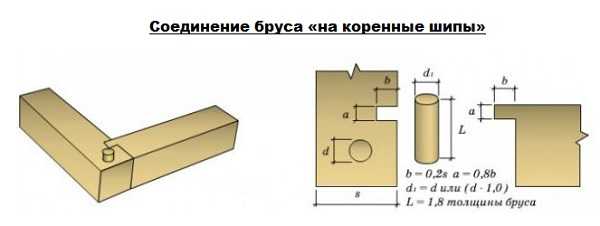

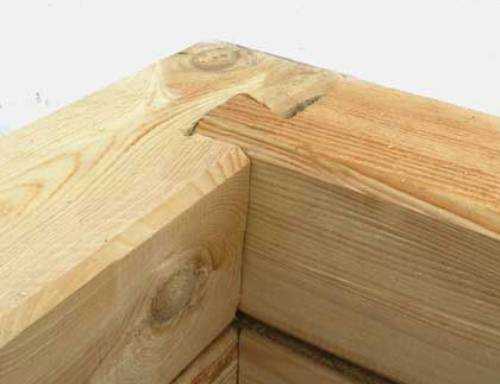

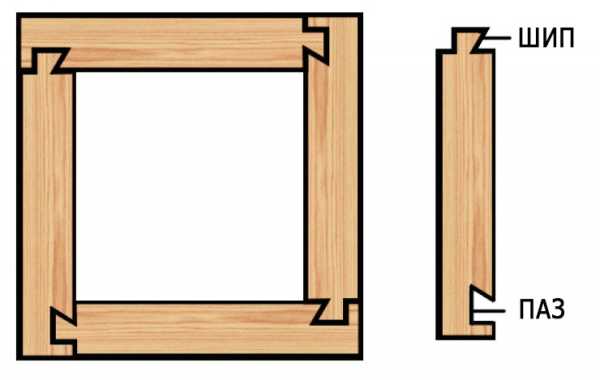

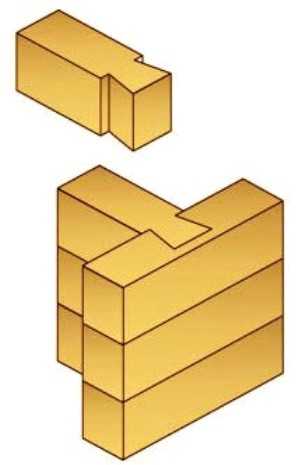

Соединение в теплый угол (в коренной шип)

Считается самым теплым, непродуваемым соединением и одновременно гарантирует фиксацию венцов. Способ не из самых сложных:

Торцы обрезают, оставляя шипы, и длина и ширина которых должна быть ровно 1/3 сечения бруса. Более простой шип имеет форму прямоугольника, сложнее – шип с односторонним уширением. Пазы стыкуемых брусьев выбираются по размерам этих шипов, но без точной подгонки, поскольку пазы нужно законопатить мхом, льняным или джутовым волокном, пенькой или войлоком. Брусья с шипами осаживают сверху на брусья с пазами. Крепление венцов нагелями при данном способе рубки обязательно.

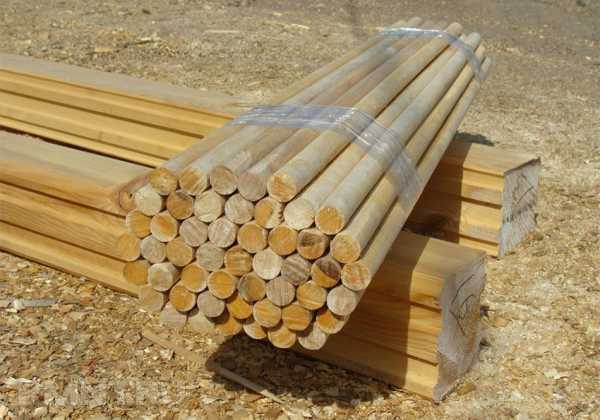

Крепление брусьев нагелями
  • Классическая древесина для нагелей – березовая, не имеющая дефектов, сучков и косослоя, а также с параллельным расположением волокон относительно продольной оси.
  • Оптимальная длина нагелей равна 0,8 от суммы высоты двух соединяемых венцов. Иногда одним нагелем соединяют не два, а три бруса. Диаметры нагелей от 25 до 35 мм.
  • Нагели устанавливают в интервале до 1,5 м, и обязательно с обоих сторон каждого угла. По горизонтальным рядам нагели смещают в шахматном порядке.

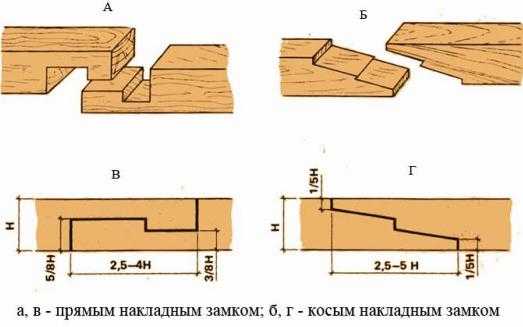

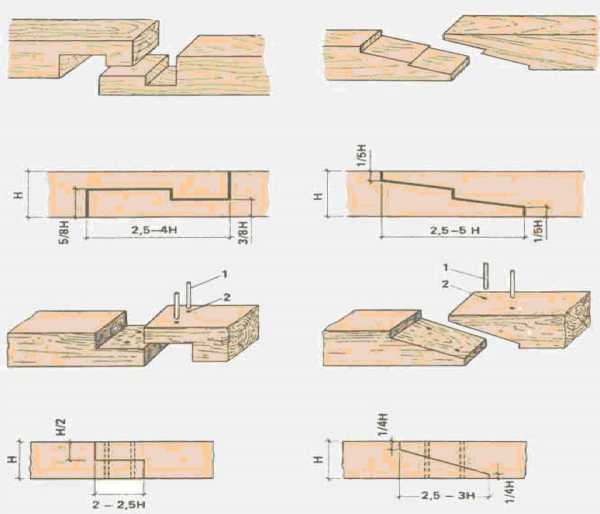

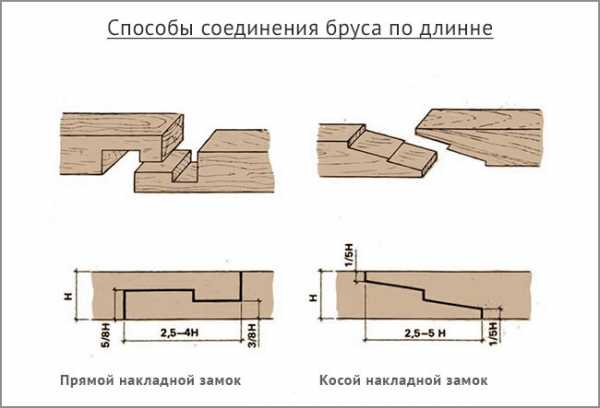

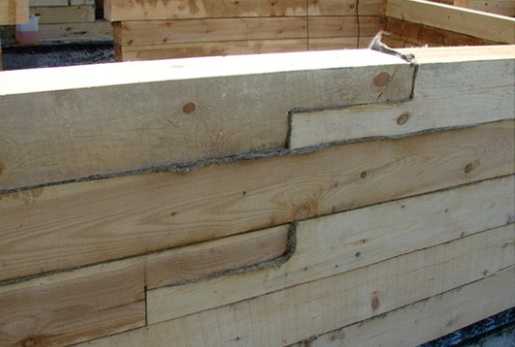

Соединения брусьев по длине

Длинные прямые участки стен могут превышать длину пиломатериала. Сращивание бруса по длине делается в одной плоскости. Требования к соединениям те же, что и для углов – прочность и герметичность.

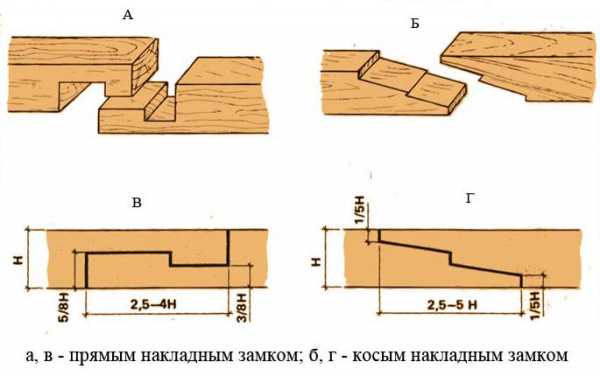

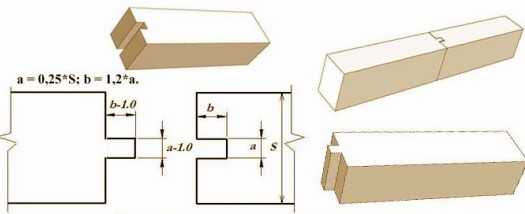

Самый простой способ состыковать брус по длине – соединение на прямоугольных шпонках. Венцы будут надежно зафиксированы в поперечном направлении, продуваться такой стык не будет. Шпонка вырезается чуть меньше паза, чтобы оставить зазоры для конопатки. Уплотняют пазы под шпонку мхом, джутовым и льняным волокном и др. материалом.

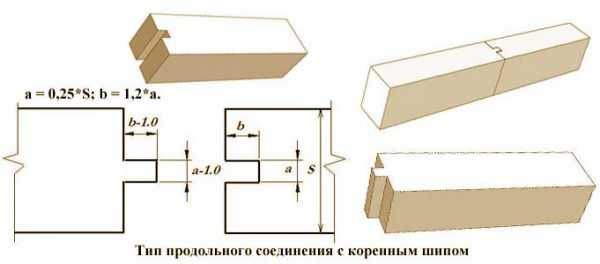

Сложнее и эффективнее способ стыковки брусьев коренным шипом. Прямое сращивание технологически немного проще углового, но так же требует точности. Зазоры между пазом и шипом в несколько мм должны быть, чтобы проложить их конопаткой.

Самый сложный, затратный по материалу и труду, и одновременно лучший по результату вид сращивания по прямой – стыковка косым замком. Размеры должны быть точные, подгонка близкая к идеальной. Конфигурация замка непростая. В итоге – два бруса имеют в соединении два полностью перекрытых сечения, что дает стыку прочность, а хитрая форма косого замка делает невозможным появление зазора даже при значительной усадке.

stroyfora.ru

сборка брусового дома, технология монтажа, фото

01 Июля 2018 2018-07-01

2207

Время чтения 9 минут

Прочитать позже
Отправим материал на почту
Распечатать

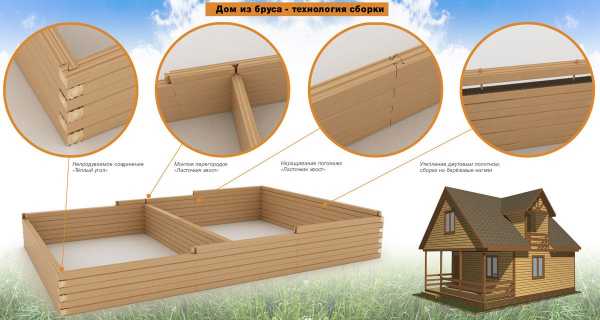

Для постройки дома из бруса необходимы определенные плотницкие навыки. Процесс возведения дома осуществляется в несколько этапов. Укладка профилированного бруса должна проводиться по разработанной технологии, чтобы добиться лучшего результата. Немаловажным является осуществление соответствующих расчетов и выбор качественных материалов. Работы, проведенные специалистами, помогут возвести дом в максимально сжатые сроки и сэкономить расходы.

Укладка профилированного бруса по правильной технологии обеспечит высокое качество постройки

Подготовка фундамента

Для постройки дома оптимальным фундаментом считается ленточный. Для его обустройства убираются камни, растительность, выравниваются бугры и ямы. Когда участок выравнен, проводится разметка территории. После этого роется траншея, глубина которой зависит от высоты бедующей постройки и грунта, ширина минимум 25 см. Профилированный брус достаточно легкий, поэтому для одноэтажного строения можно использовать мелкозаглубленный фундамент.

Для постройки из нескольких этажей или возведения на неустойчивой почве фундамент должна соответствовать уровню промерзания грунта. В среднем этот показатель достигает 1,2-1,5 м.

Для фундамента нужны следующие материалы:

  • бетон, песок, щебень;

  • опалубка;

  • армирующие прутья.

Любой дом начинается с подготовки фундамента

Траншея засыпается песком и щебнем, прутьями укладывается сетка для армирования фундамента. Для соединения прутьев рекомендуется использовать вязальную проволоку, а не сварку. Выкладывается опалубка, а затем все заливается бетоном. Для изготовления бетонного раствора используются цемент, песок и щебень – все компоненты тщательно перемешиваются. Соотношение материалов 1:3:4, марка цемента минимум 400. Фундамент выстаивается примерно 2 недели.

Это может быть интересно! В статье по следующей ссылке читайте про дачный дом из бруса под ключ.

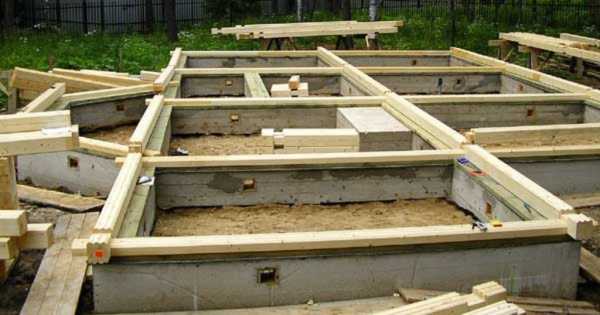

Укладка первого ряда

Для постройки применяются только ровные и целые брусья, у которых нет видимых дефектов. Укладка бруса должна отвечать всем технологическим нормам. Используются только светлые и сухие материалы, если на нем обнаружены серые срезы или пятна, то их применять нельзя. В процессе постройки дополнительно укладывается рубероид, битум, нагели и антисептик.

Для прочности конструкции, для крепления бруса применяются нагели

Высохший фундамент покрывается битумом, сверху рубероид, ширина его минимум на 20 см больше фундамента, края ровно свисают с двух сторон. Подобная гидроизоляция защитит будущее строение от влаги. На всех стыках рубероид укладывается с нахлестом в 10 см, хорошо промазывается битумом и прижимается. Перед сборкой надо определить тип соединения по углам. Выгодным считается вырез у верхнего бруса нижней части, а у нижнего наоборот. Этот вариант крепления позволяет экономить на материале, а концы не будут выходить за углы постройки.

Все работы по сборке конструкции начинаются с разметки и дальнейшего раскроя заготовленного материала. Перед сборкой дерево обрабатывается антисептиком, сушится и только потом в нем сверлят отверстия через каждых 50 см вдоль бруса. С двух сторон укладывается два бруса, сверху еще, в них делаются на концах пазы. Ровняется ряд, и подгоняются углы, выступы подправляются рубанком.

Каждый из брусьев в доме располагается на своем месте

После закрепления первого ряда сборка дома из бруса подразумевает монтаж перекрытия пола, а также основания стен. Используются балки 15х10 см. В брусьях вырезают пазы по 40 см с внутренней стороны (рекомендуется использовать «Т»-образные пазы), концы балок надо обрезать. Такой способ врезки увеличивает прочность соединений. После установки балок они выравниваются горизонтально, чтобы были в одной плоскости.

Разметка бруса

При сборке стен рекомендовано нарисовать схему сборки с указанием номера венца, соединений и расположением проемов. На самих брусьях можно обозначить их номера и расположение. В основном используются следующие символы:

  • 1 – стыки;

  • А, С/D, В – продольные/поперечные стены;

  • Е – перегородки.

Стены могут возводиться из цельного бруса и добора, перегородки/поперечные – из цельного бруса. В продольной стене делается нахлест в 15 см в пол. Для получения максимально точных и одинаковых размеров и вырезов лучше всего применять шаблоны, которые помогут быстро провести процесс и перенести на брус контуры.

Все разметки на брусьях делают по одному шаблону

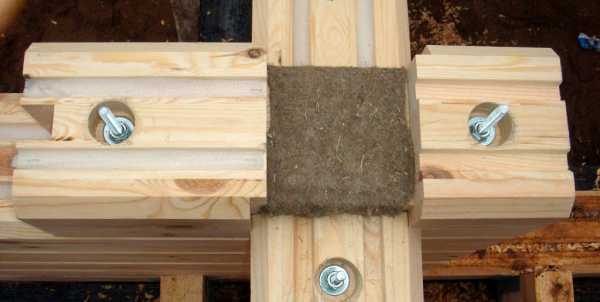

Соединение сруба, сверление отверстий, утеплитель

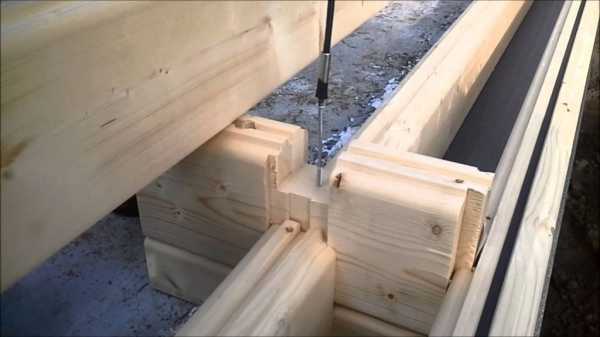

Для соединения каждого венца используют нагели из дерева или металла. От торца бруса они располагаются на расстоянии минимум 25 см, а затем через каждый 0,9-1,5 м. Для любой детали, даже самой маленькой должно использоваться не меньше двух нагелей, длина которых минимум в полтора раза больше бруса. Нагели надо заглубить в дерево на несколько сантиметров.

Отверстия немного меньшего диаметра, чтобы они плотно входили. Глубина отверстия на несколько сантиметров больше используемых нагелей. Для сверления используется дрель с ограничителем, чтобы все размеры были одинаковы. Уплотнение осуществляется лентой специального утеплителя. Лента протягивается по всей поверхности бруса в несколько слоев, фиксируется скобами. Снаружи, если стена не обшивается, прокладка делается на расстоянии нескольких сантиметров, чтобы она не намокала.

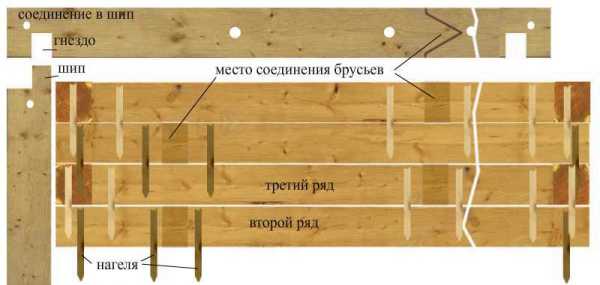

Брус укладывается друг на друга внахлест, края закрепляются нагелями
Это может быть интересно! В статье по следующей ссылке читайте про технологические особенности строительства домов из бруса.

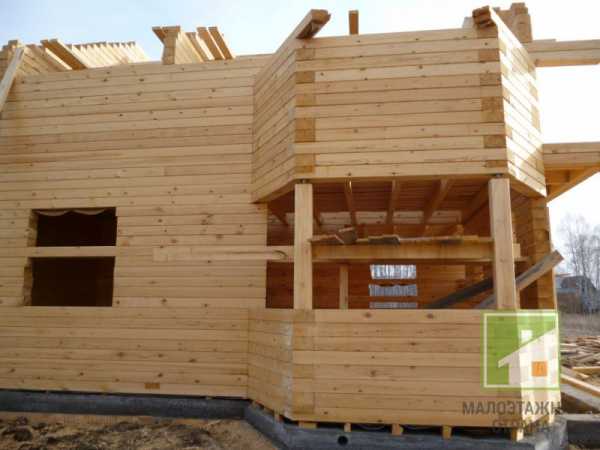

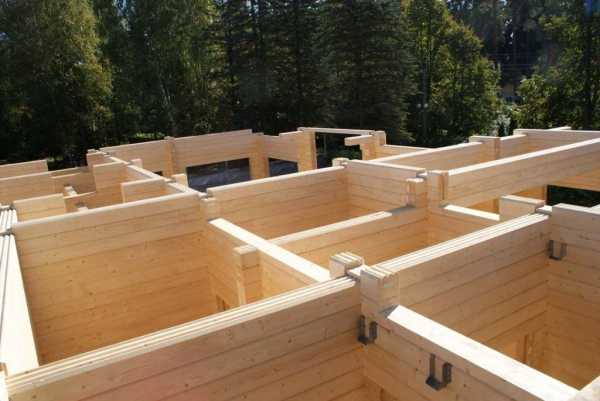

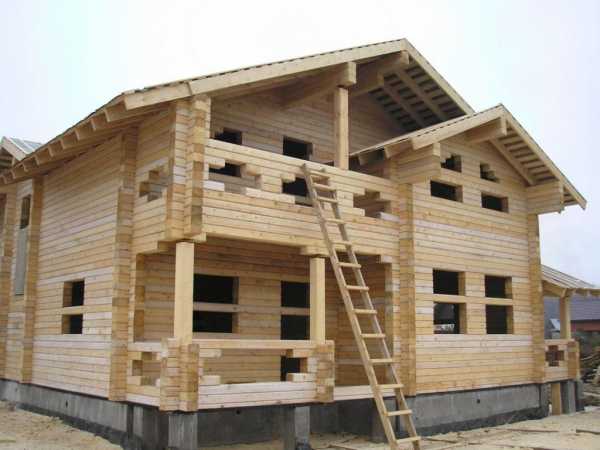

Возведение стен

Сруб может перевязываться несколькими способами:

  • в лапу или чашу – для круглых бревен;

  • на коренной шип – для прямоугольного сечения, трудоемкий метод, но обеспечивает высокую плотность стыков.

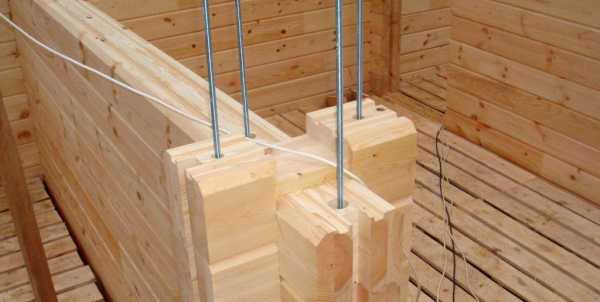

Используемые нагели могут быть из дерева или металла. Стандартные размеры высота 12-15 см, толщина 2,5 см, отверстия под них должны быть на несколько сантиметров глубже. Уложенный ряд подгоняется по углам, укладывается утеплитель и сверху следующий венец бревен, затем вбиваются нагели. Утеплителем может выступать пакля, войлок или джут. Фиксация материалов осуществляется степплером. Когда собрано несколько рядов выпиливаются проемы для окон и дверей, на срезах делаются отверстия для обеспечения воздухообмена. На последних двух рядах делаются пазы для потолка.

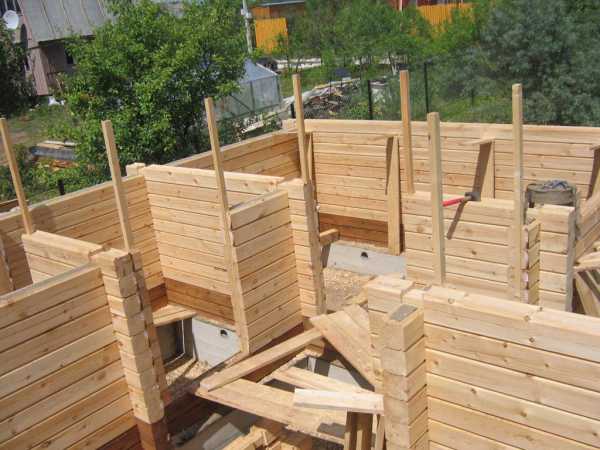

На достаточном уровне укладки бруса выпиливают проемы для окон и дверей

При сборке стен надо учитывать тот факт, что фактически все брусья будут отличаться на миллиметры друг от друга, что может негативно сказаться на результате. Поэтому сделать ровную сторону получиться только изнутри или снаружи. Иногда попадется искривленный или закрученный брус. Рекомендуется первые резать на мелкие отрезки, а вторые вовсе применять для различных хозпостроек на участке, бани или использовать для других целей. Искривленный в одной плоскости брус нельзя применять для стен, ожидая, что он выровняется под весом других материалов – этого не будет. Кривой брус можно укладывать в стену только выравнивая его горизонтально с последовательной фиксацией нагелями.

В процессе работы постоянно проводится проверка сборки, и контролируются следующие параметры. В случае обнаружения любых отклонений дальнейшие работы прекращаются до момента устранения проблем. Особое внимание уделяется высоте углов и вертикальности. В случае проблем с вертикальностью проблема устраняется вплоть до замены брусьев. При этом высота углов может регулироваться прокладками между венцами.

Все углы в доме, вертикальные и горизонтальные, должны иметь 90°

Сборка брусового дома может осуществляться двумя способами укладки бруса – с или без остатка. В первом случае можно получить более теплый и устойчивый дом с максимально простой схемой постройки. Однако материал буде расходоваться с большим количеством отходов, увеличенной ценой укладки и меньшей площадью строения. К тому же такой дом очень сложно утеплить или обшить сайдингом. Во втором случае не будет выпуклых стен, поэтому можно проводить дополнительную отделку и утепление, внутри увеличивается общее пространство. Но очень важно придерживаться всей технологии, чтобы дом не продувался.

Проемы для дверей и окон

Формирование дверного проема начинается со 2-го венца, высота до окна минимум 70 см. Формирование проемов может осуществляться двумя способами. «Черновой» проем подготовки к созданию проема. Сам проем обустраивается под монтаж после усадки бруса. Ускоряется сборка строения, в проемы монтируются брусья для крепления простенок.

Проемы могут обустраиваться в процессе возведения стен

Во втором варианте сразу обустраиваются к монтажу, ставятся колоды, которые соединяют брус и выступают откосами. Если будет производиться монтаж металлопластиковых окон, то колоды можно не ставить. В торцах по проему делается вертикальный паз, куда вставляется рейка. Рейки/колоды делаются на 5-7 см меньше проема, чтобы он не мешали усадки.

Монтаж окон и дверей при «черновом» проеме осуществляется с его выпиливания по соответствующим размерам. Стыки уплотняются при помощи утеплителя, его надо прибить гвоздями под углом. Затем вставляется коробка окна, фиксируется к колоде саморезами, сверху зазор для усадки, он заполняется мягким утеплителем.

При установке коробки окна обязательно оставляют зазоры для усадки

Сборка кровли

Балки ложатся на расстоянии друг от друга 90-110 см, если чердак используется как жилое помещение, тогда применяются балки 15-20 см, не жилых – 10-15 см. после проводится крепление опорных стоек и стропил. Для обрешетки применяются доски шириной примерно 15 см и толщиной максимум 2 см. Расстояние между стропилами полностью зависит от веса перекрытия, стандартом 1,2 см, крепление осуществляется саморезами или гвоздями. Крепежам опорных стоек уделяется максимум внимания. На обрешетку ложится гидроизоляция, а потом кровельное покрытие.

Коротко, процесс возведения дома из бруса отображает это видео:

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу строительства домов их профилированного бруса под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Заключение

Укладка профилированного бруса требует наличия определенных знания и навыков. Очень важно подготавливать качественный материал и соблюдать всю технологию постройки. Только в таком случае можно получить хороший, теплый и долговечный дом, баню или другую постройку. Профилированный брус отличается выгодной ценой и легким весом, поэтому он позволяет дополнительно экономить на фундаменте.

Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

Способы соединения бруса: старинные и современные приемы

Древесина уже много веков, или даже тысячелетий, используется людьми при строительстве. Сначала простые бревна, затем брусья и доски – эти деревянные изделия широко применялись и продолжают применяться при возведении различных построек. Одним из самых распространенных изделий из дерева является брус. Этот материал используется и в основных строительных элементах, и в различных дополнительных конструкциях. А как осуществить соединение бруса, какие существуют варианты?

Проводим наращивание

Способы соединения бруса существуют различные. Так как этот материал используется уже давно, то и подобных видов великое множество. При этом некоторые старинные способы считаются более эффективными и надежными, чем их более современные собратья.

Виды соединения бруса отличаются по принципам исполнения, месту использования, прочности и ряду других параметров. Например, очень часто необходимо увеличить длину используемого материала. Если длина стены или другой конструкции гораздо больше размеров изначального бруса, то его необходимо нарастить.

Для выполнения подобной операции проводятся следующие действия:

  • на торце одного бруса делается место для посадки;
  • конец второго бруса вырезается выступ, который по форме должен подходить к посадочному месту первого;
  • после этого проводится стыковка обоих брусьев. Для надежности место соединения дополнительно закрепляется металлической скобой или гвоздями достаточной длины.

Конструкций таких замков существует очень много. Каждый мастер выбирает свой вариант. Самыми популярными считаются прямые и косые накладные замки. Такие способы проверены веками, и заслужено считаются самыми надежными. Прямой или косой стык может легко выдержать даже сильные нагрузки.

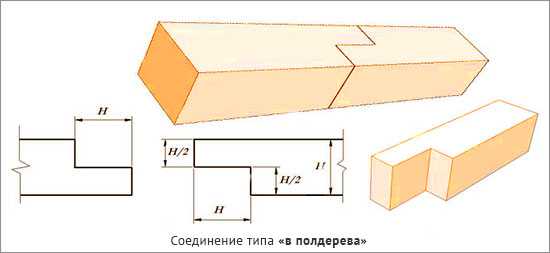

Некоторые специалисты используют соединение типа «в полдерева». На стыковочных торцах брусьев проделывается выпил до половины их толщины. Затем они соединяются и фиксируются скобами, пластинами или гвоздями.

Но такой способ стыковки считается не очень надежным и долговечным. Метод «в полдерева» больше подходит при стыковке углов.

Соединение в углах

Чтобы избежать наращивание по длине брусьев, можно выбрать материал достаточной длины. Но вот построить дом без углов – это невозможно. Поэтому брусья чаще всего соединяются под углом. Тут существует множество вариантов, среди наиболее распространенных можно назвать следующие:

  • соединение встык;
  • использование шпонок;
  • применение коренных шипов;
  • в полдерева;
  • соединение «ласточкин хвост».

Все эти способы соединения бруса довольно распространены, являются надежными и проверенными. О некоторых, например, ласточкин хвост, многие слышали, о других знают только профессионалы. Расскажем о том, как провести соединение бруса этими методами.

Соединение бруса «встык» применяется для строительства хозяйственных построек

Первый метод, который применяется при строительстве деревянного дома – это соединение встык.  Это самый простой способ сделать стыковку в углах. Достаточно плотно пригнать концы брусьев друг к другу и закрепить их при помощи шипованных стальных пластин.

Не стоит думать, что такое соединение брусьев в углах будет ненадежным. Тут все зависит от мастерства плотника. Если имеется достаточный опыт, то стык может простоять неподвижно многие десятилетия, главное, идеально подогнать торцы.

Хотя способ встык считается самым быстрым, при строительстве его выбирают редко. Дело в том, что через такой угол уходит много тепла. Во время зимы вы много потеряете на отоплении. Именно поэтому встык брусья в углах соединяются только в хозяйственных постройках.

Более прочная разновидность соединения брусьев встык является метод с использованием шпонок. Такой способ позволяет значительно упрочнить место стыка. В специальные пазы плотно подогнанных брусьев вставляется шпонка. Она может быть выполнена в разных вариантах – поперечная, продольная или косая. Последняя разновидность шпонки считается самой надежной, но и самой трудной в исполнении.

Соединение бруса в теплый угол, или говоря по «научному» в коренной шип, — считается наиболее распространенным при строительстве дома. Такой тип стыковки не пропускает тепло, надежен и долговечен.

Принцип такого стыка в следующем:

  • на торце одного бруса выпиливается паз. Старайтесь, чтобы выпил не попал на место сучков. В этом случае паз будет легче сделать;
  • на другом брусе делается шип или лапу. Размеры такого «выступа» должны совпадать с размерами паза на предыдущем брусе. Лапу так же как и паз делают на участке без сучьев;
  • при строительстве лапу и паз совмещают и тем самым делают прочное угловое соединение.

Довольно часто, для такого типа соединения, используют не только паз и лапу (шип). Для прочности стыковки и устойчивости всей конструкции между рядами брусьев забивают деревянный нагель (шпонку). Такое дополнительное крепление не дает горизонтальным рядам двигаться между собой.

Соединить между собой брусья в углах можно и при помощи сцепки, которая носит название «в полдерева».

соединение бруса в полдерева

Такой способ придуман давно и довольно широко используется до сих пор. Соединение бруса в полдерева производится следующим образом:

  • на одном конце бруса делается пропил до половины его толщины;
  • на другом брусе делается такой же пропил, но с другой стороны конца;
  • при возведении угла эти пропилы соединяются, и получается прочный стык.

Для увеличения надежности соединения здесь, так же как и в предыдущем варианте, часто применяют деревянные нагели или шпонки. Лучше их делать так, чтобы одного элемента хватило для соединения более двух рядов брусьев.

Выбрать варианты вы можете самостоятельно, но многие специалисты порекомендуют использовать соединение под названием «ласточкин хвост». Такой вариант создания угла из бревен поможет удерживать тепло в доме, ведь он считается наиболее теплым. Ласточкин хвост может использовать при соединении профилированного бруса или обычного.

Стык типа ласточкин хвост схож по своему принципу с соединением коренным шипом. Здесь так же, как и в предыдущем варианте, в одном брусе пропиливается паз, а в другом шип (выступ). Разница только в геометрической форме таких вырезов. И шип, и паз имеют трапециевидную форму. Такая особенность позволяет создавать более надежное соединение, которое практически не пропускает воздушные массы (а значит и тепло из дома).

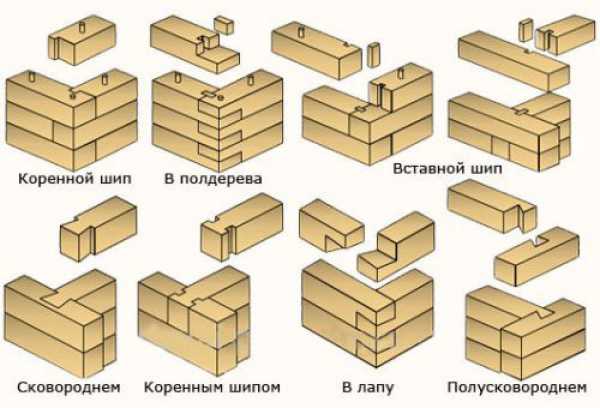

Создаем Т-образное соединение

При строительстве деревянного дома из бруса часто необходимо сделать Т-образное соединение. Это случается, если вам нужно выстроить капитальную внутреннюю перегородку. Для такого соединения можно использовать следующие типы:

  • замочного паза на вставном шипе;
  • прямого паза на коренном шипе;

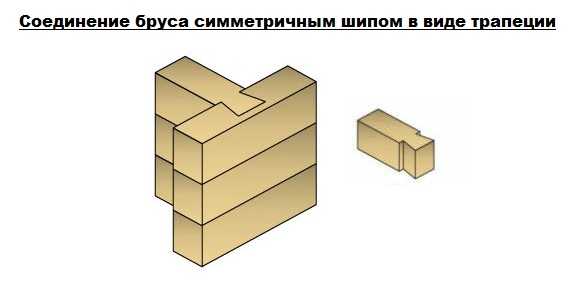

  • симметричным трапециевидным шипом – глухим сковороднем;
  • симметричного трапециевидного шипа – сковородня;
  • прямоугольного трапециевидного шипа – полусковордня.

Все эти типы соединения выполняются в одной последовательности. С торца бруса, из которого будет строиться перегородка, вырезается шип в том виде, который соответствует выбранному вами типу стыка. А в стенке делается паз соответствующей формы и размеров. Далее, брус для перегородки просто вставляется в паз и фиксируется.

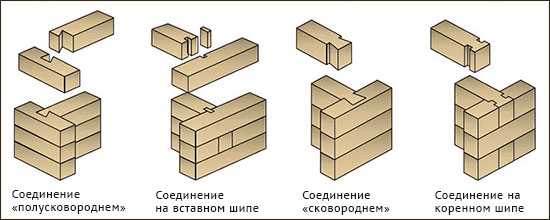

Способы Т-образного соединения бруса

Как видно способов, соединить два бруса при строительстве деревянного, дома довольно много. Выбрать есть из чего. Но, какой бы тип соединения вы ни выбрали, важно все делать аккуратно, и с предварительной разметкой. Конечно, если у вас имеется достаточный опыт в плотницких работах, то все пазы и шипы вы сможете сделать «на глаз», но зачастую таких навыков мало у кого есть.

Сегодня дома из дерева только набирают былую популярность, отсюда и настоящих мастеров мало. Поэтому лучше все заранее разметить и только после этого браться за инструмент. В этом случае стыки бруса будут получаться надежными и долговечными, а значит, и ваш дом (или любое другое строение) простоит намного дольше.

В предложенном видео вы наглядно увидите как сделать три основных соединения бруса: наращивание по длине, «ласточкин хвост» и Т-образное соединение.

teremizbrusa.ru

Соединение бруса и бревен — различные виды и способы стыковки при строительстве

Ключевой этап строительства деревянного сруба — соединение бруса и бревен в общую пространственную конструкцию.

Не узнав, какие способы стыковки при этом нужно применять, не стоит даже браться за эту работу.

Мы рассмотрим основные виды существующих соединений, а также оценим преимущества и недостатки каждого из них. Это поможет начинающему мастеру увереннее чувствовать себя, выполняя сборку венцов деревянного здания.

Очевидно, что стыковка бруса при строительстве нужна в двух случаях:

  • Для надежного связывания углов дома
  • Для наращивания бревна или бруса

Указанные операции можно выполнить десятками разных способов, придуманных русскими зодчими за сотни лет. Если мы станем рассматривать все существующие узлы соединения сразу, то быстро запутаемся в сложной терминологии и нюансах рубки. Поэтому для ознакомления подробно расскажем только о самых распространенных видах стыковки.

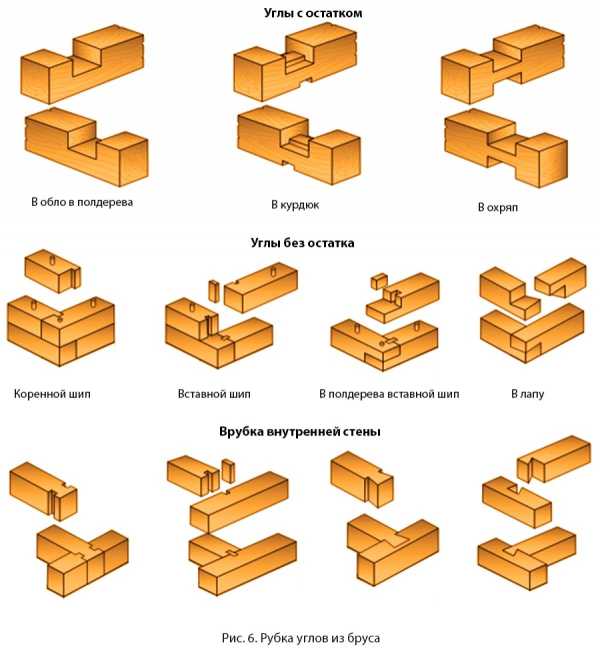

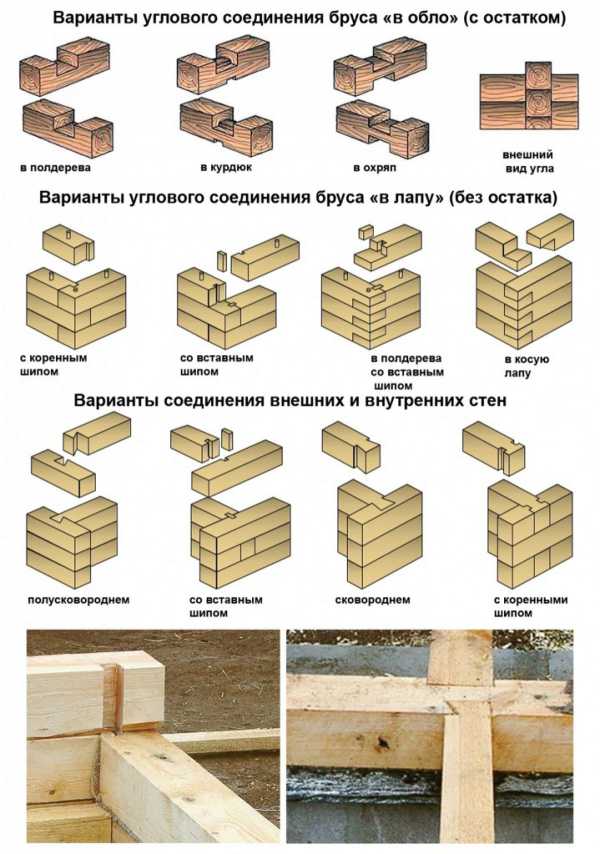

Виды угловых соединений

В современном деревянном строительстве используются два вида угловой стыковки:

  • С остатком. Остатком называют торец бревна или бруса, который выступает наружу из угла сруба. Преимуществом углового соединения этого типа является лучшая защита швов от продувания;
  • Без остатка. Венцы сруба не выступают за углы дома.

Угловые соединения бревен выполняют практически так же, как и стыковку бруса. При этом посадочное гнездо в нижнем бревне чаще всего делается не плоским, а полукруглым, напоминающим чашку. Поэтому данный способ стыковки получил название рубки «в чашу».

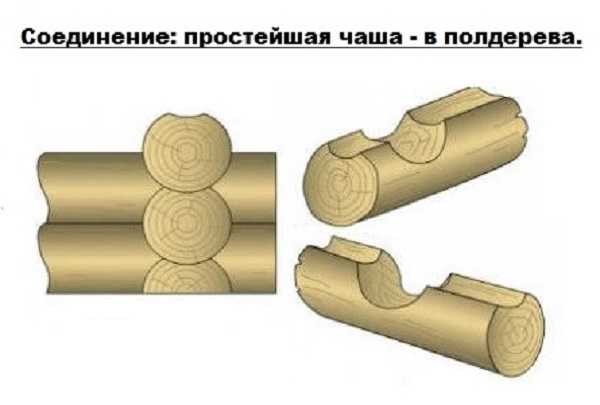

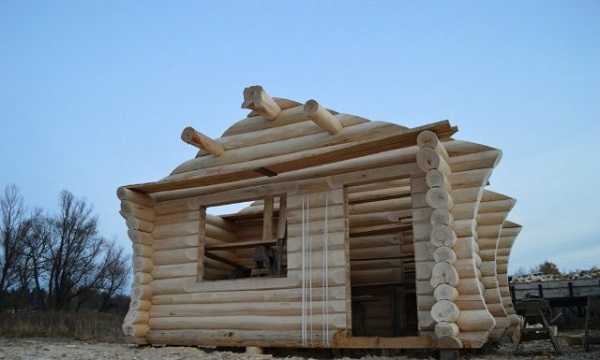

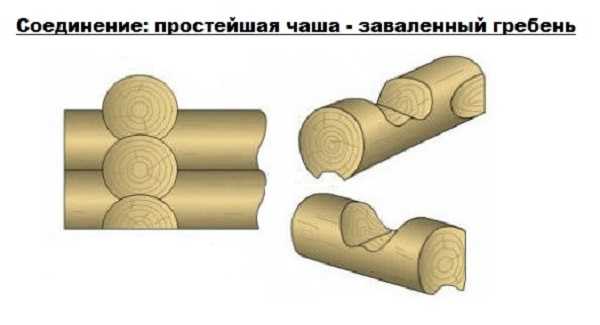

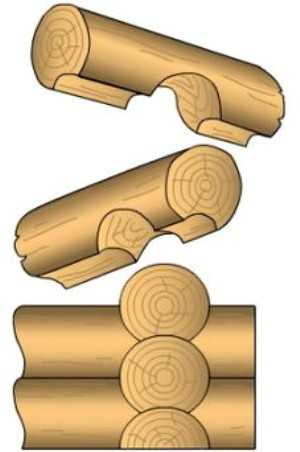

Соединение бревен «в чашу» с остатком

Прямоугольная форма бруса не требует выполнения сложного чашеобразного стыка.

Стыковку брусьев на углах дома делают двумя способами:

  • Односторонним (в пол дерева)
  • Двухсторонним (в охряп)

Односторонний стык бруса прост в исполнении, поскольку здесь достаточно сделать только один вертикальный паз.

В полдерева данный вид соединения называют потому, что глубина пропила или врубки составляет ½ от высоты бруса или бревна.

Односторонний стык профилированного бруса «в полдерева»

Перечисляя основные способы соединения бруса в углах дома, нужно сказать несколько слов о двухстороннем методе рубки «в охряп». Он сложнее односторонней стыковки венцов, поскольку вертикальные пропилы приходится делать не только на верхней, но и на нижней стороне брусьев.

После этого древесину между пропилами вырезают, оставляя ровные горизонтальные посадочные площадки. Уложив брусья друг на друга, мы получаем прочный стык с двумя плоскими швами.

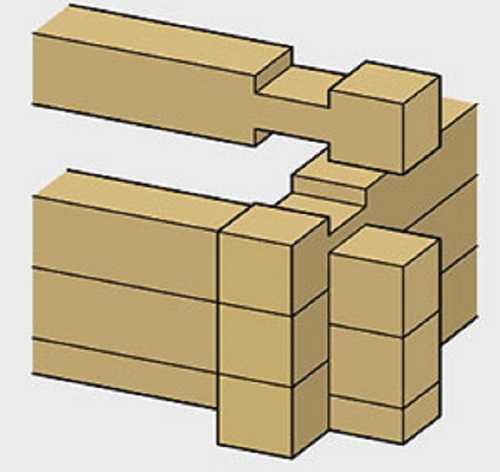

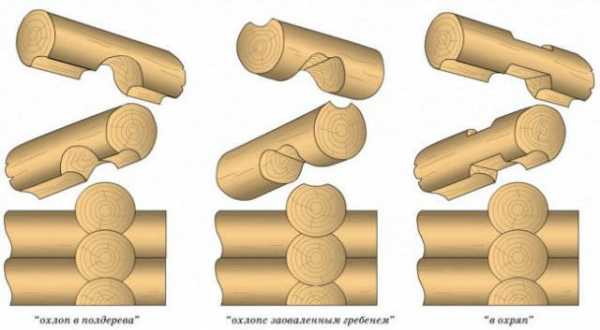

Соединение бруса «в охряп» с остатком

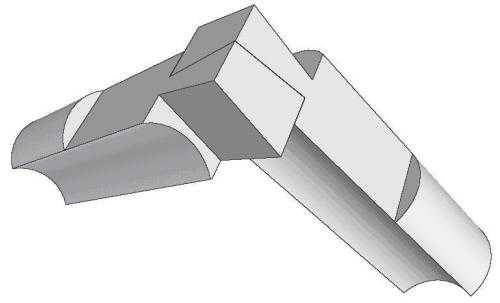

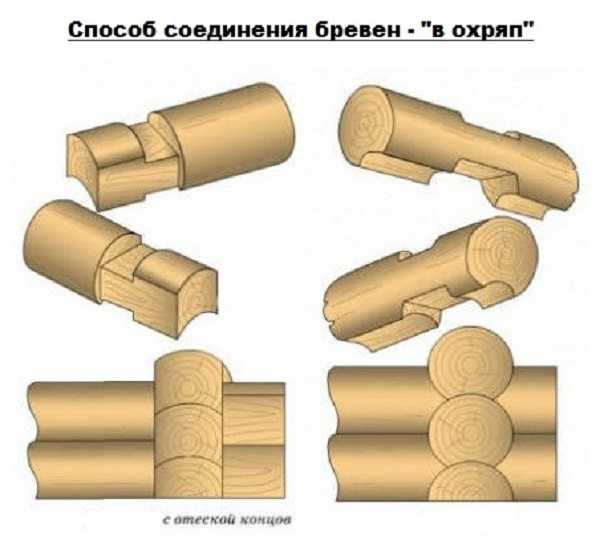

Надежная стыковка бревен также может быть выполнена способом «в охряп». Однако, чаще всего специалисты используют соединение «в чашу», оптимально подходящее для круглой формы бревна.

Рубка угла из бревен «в охряп»

Двустороннее соединение «в охряп» и полукруглая «чаша» требуют высокой квалификации плотников. Здесь нужно работать точно и аккуратно. Любая ошибка с глубиной пропила или вырубкой паза может привести к нарушению геометрии и снижению прочности стыка.

Для защиты угла от продувания профессионалы деревянного домостроения используют стыковку бруса «в курдюк». По сути, это модифицированное двухстороннее соединение «в охряп», в котором на посадочной поверхности вырезан продольный выступ. Он не только прикрывает стык от продувания, но и повышает прочность зоны контакта.

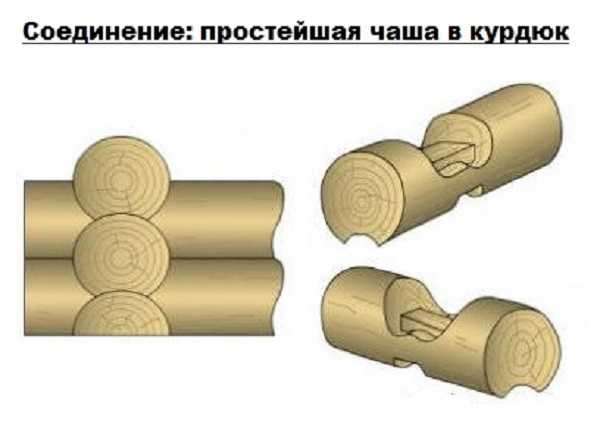

Соединение угла «в курдюк» с остатком

Рассматривая виды соединений между собой бревен и бруса, отметим весьма популярный способ рубки «в лапу». Он довольно прост в исполнении и при этом позволяет получить достаточно прочный и герметичный стык.

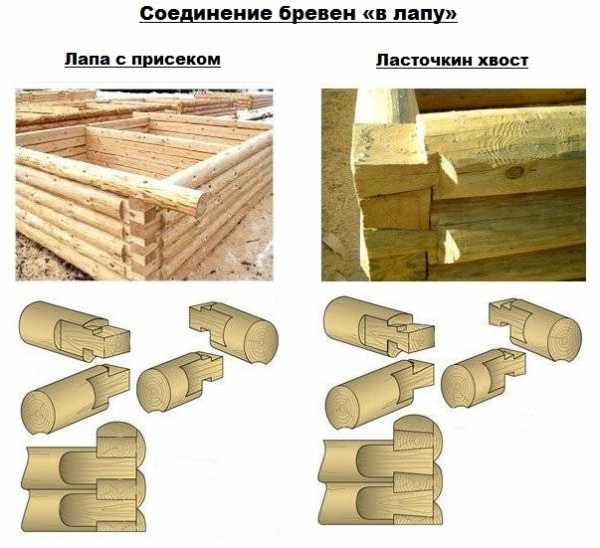

Соединение бревен «в лапу» без остатка

Соединение встык

Для новичков самым простым вариантом является соединение профилированного бруса методом встык. Торцы брусьев при этом ровно обрезают и фиксируют их на углах при помощи стальных скоб или пластин с шипами.

Однако, данный метод стыкования бруса нельзя назвать очень прочным и герметичным. Поэтому его лучше использовать для нежилых хозяйственных построек.

Соединение брусьев встык

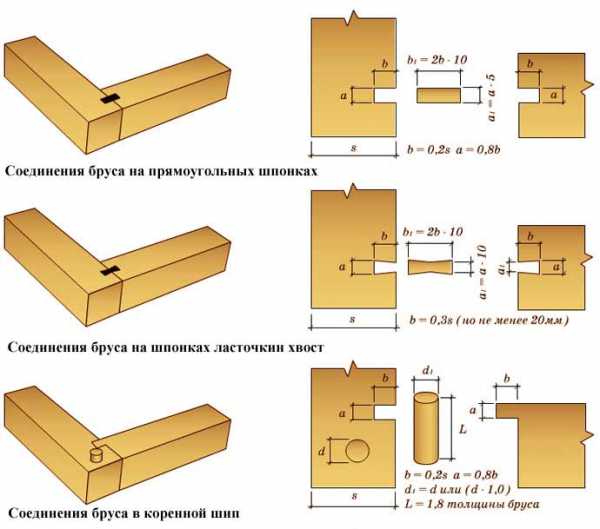

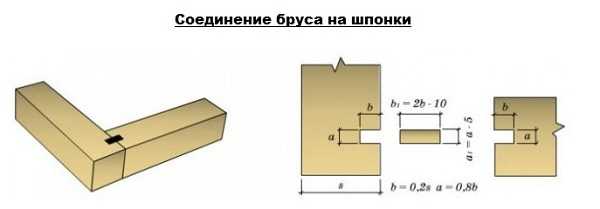

Для усиления углов, собираемых способом встык, часто используют шпонки – вертикальные стержни из твердой древесины (дуб, береза, граб).

Стыковка бруса на прямой плоской шпонке (нагеле)

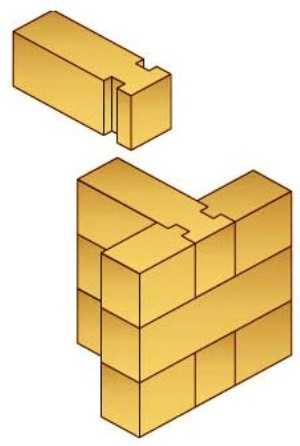

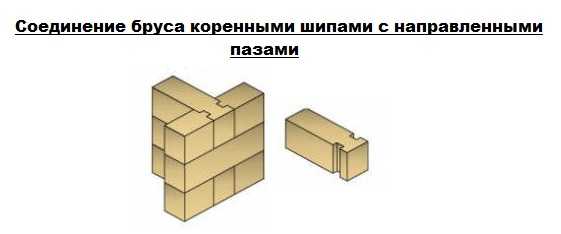

Оптимальным вариантом стыкования является способ «в теплый угол», также называемый соединением «в коренной шип». На торце бруса при этом вырезается внутренний выступ-шип, который защищает шов от продувания и повышает прочность угла.

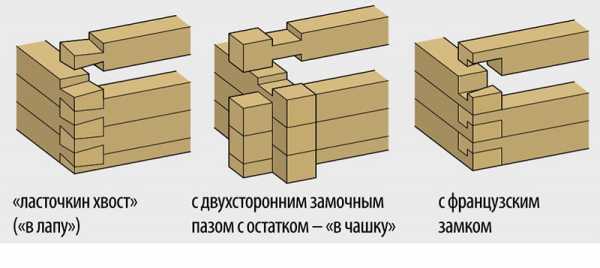

Распространенным методом углового соединения является «ласточкин хвост». От коренного шипа он отличается трапециевидной формой, которая делает зону контакта брусьев более плотной и жесткой.

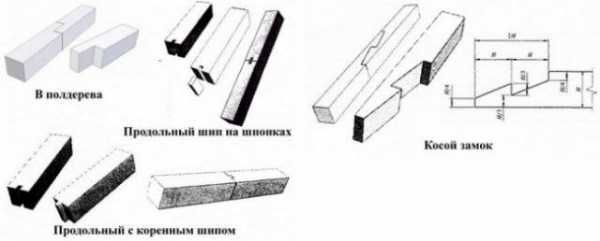

Продольное соединение бруса и бревен

Кроме надежной вязки углов деревянного здания, очень важно обеспечить качественную продольную стыковку бруса или бревен, из которых состоят венцы. Для бруса чаще всего используют наращивание с помощью прямого или накладного замка. Для дополнительного усиления накладного стыка используют вертикальные нагели или шпонки.

Кроме этого продольное соединение венцов удобно делать «в полдерева», срезая часть торца у соединяемых брусьев. Для повышения жесткости стыка в зоне контакта нужно поставить два шипа-нагеля.

Соединение коренным шипом также вполне приемлимо для продольного наращивания брусьев.

Хорошо сопротивляется силам продольного растяжения, возникающим при усушке деревянных венцов, комбинированное соединение «в полдерева», на верхнем выступе которого сделан «ласточкин хвост».

Если вам такая рубка кажется слишком сложной, то выполните продольное соединение венцов обычным ласточкиным хвостом, который надежно фиксирует наращиваемый брус и бревно.

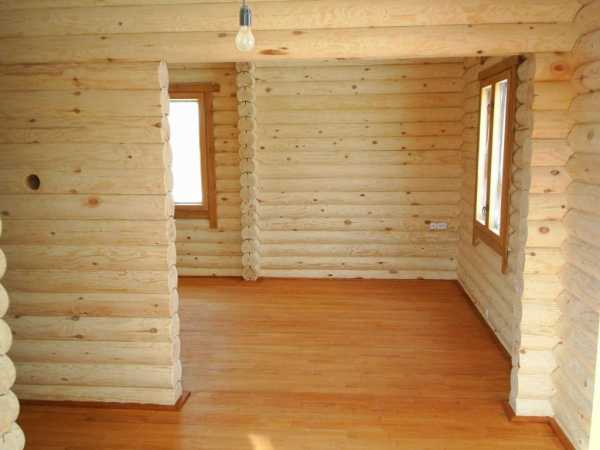

Т-образные виды соединений бруса и бревен

Данный вид стыковки применяется в местах примыкания внутренних брусовых и бревенчатых простенков к наружной стене. Здесь возможна реализация одного из трех вариантов:

1. Замочный паз на коренном шипе

2. Прямой паз на коренном шипе

3. Уже знакомый нам «ласточкин хвост»

Полезное видео по теме:

greensector.ru

Соединение бруса в стык хитрости рубки

Для создания профилированного бруса используются обычные бревна, которые проходят процесс распилки.  При сооружении стен дома используются самые разнообразные варианты угловых соединений, а также соединение бруса в стык. Все эти виды не представляют собой особой сложность, однако они требуют особых навыков и знаний, для того, чтобы данный процесс был эффективным и качественным.  Одним из наиболее часто используемых соединений бруса, является соединение в стык.

Содержание статьи:

Преимущества и недостатки соединения

Виды соединение бруса в стык

Стоит быть внимательным, потому что многие компании используют соединение бруса  в стык по умолчанию, без осведомленности клиентов. В будущем это может привести к расстыковыванию углов, а это уже является основной причиной нарушение целостности всей постройки.

Принцип изготовления

Соединение бруса в стык  представляет собой одни из основных этапов в процессе сруба, или по-другому рубки.  При соединении бруса необходимо строго учесть все углы соприкосновения и уровень силы трение. Это необходимо для того, чтобы в процессе укладки не возникло никаких несостыковок, особенно если постройка делается своими руками.  Также необходимо обратить особое внимание на то, какая именно технология используется для обтесывания углов вставки. Важно, чтобы каждая сторона бруса была тщательно обработана. Это влияет на дальнейшую теплопроводность дома и на качество самой постройки.

Основной принцип такого метода заключается в создании запила. Если все сделано качественно, то никаких щелей не будет образовываться, следовательно, сквозняков в помещении также можно избежать. Конечно, крепление бруса нагелями, или же крепление бруса в стык – это технология, которая не терпит халатности, все должно быть сделано четко.

profibrus.ru

Технология соединения брусьев между собой — expertbrusa.ru

Качественное соединение брусьев между собой при строительстве дома имеет немаловажное значение. От способа и точности соединения во многом зависит надежность всей конструкции и сохранение тепла в доме.

От качественного соединения бруса зависит прочность и теплоизоляционных характеристики будущей конструкции.

Строительство деревянных домов при новых технологиях изготовления бруса стало быстрыми темпами набирать популярность. Экологически чистый материал с хорошей теплопроводностью и привлекательным внешним видом замечательно подходит для строительства жилых домов и других зданий в любом регионе нашей страны.

Самым ответственным этапом строительства деревянных домов является сочленение брусьев между собой. Узкоспециализированное оборудование для изготовления шипов и пазов используется только на крупных производствах, ввиду высокой стоимости и больших размеров. Однако соединения профилированного бруса можно выполнить и своими руками.

Необходимый инструмент для изготовления соединений

Рисунок 1. Разновидности соединения бруса.

При самостоятельном изготовлении соединений можно воспользоваться обычным ручным механизированным инструментом, имеющимся у застройщика или специалистов, таким как:

  1. Цепная пила с бензиновым или электрическим приводом. Можно использовать ручную циркулярную пилу с электрическим приводом, но максимально допустимая глубина пропила устройства должна быть больше чем полдерева.
  2. Набор стамесок. В торговых предприятиях не всегда можно найти инструмент нужной длины и прочности, поэтому желательно изготовить его самостоятельно или заказать у кузнеца.
  3. Молоток, киянка, топор.

В старину рубка углов выполнялась с помощью одного топора, но это отнимало много времени. Современный инструмент с различными видами привода значительно облегчит труд и сократит затраты времени на работу.

Основные способы соединения бруса при укладке

По месту соединения нужно выбирать определенный метод, гарантирующий оптимальную прочность и плотность стыка. Угловые соединения можно выполнять:

  • с выступающими за основные размеры концами;
  • без выступов;
  • укладкой встык, когда брусья не накладываются друг на друга;
  • Т-образным соединением для стен внутри здания.

Рисунок 2. Устройство прямоугольного коренного шипа.

Технология способа с остатком обеспечивает лучшее качество углового соединения, но требует большего расхода материала. На каждом брусе получается от 0,4 до 0,6 метра нерационально используемой длины. При высоте в 15 венцов общая неиспользуемая длина составит от 20 до 36 м. При длине бруса 4 м это составит от 5 до 9 дополнительных изделий. Посмотреть угловое соединение с выступающими частями можно на рис. 1а.

Первый венец в здании обычно укладывается в сочленение с замочным пазом со специфическим названием стыка — «обло». Такой способ применяется при любом методе укладки материала, с выступами или без. Выборка выполняется на половину толщины изделия. Сочленение углов дома без выступов можно посмотреть на рис. 1б. Последующие венцы для предотвращения смещения в основных плоскостях нужно стыковать по типу «коренные шипы» с установкой нагелей. Устройство прямоугольного коренного шипа показано на рис. 2.

Нагель представляет собой деревянный брусок круглого сечения длиной 25 см и толщиной около 30 мм. В уложенном на прокладочный материал брусе нужно просверлить отверстие глубиной, превышающей длину нагеля на 20-40 мм, и в него забить деталь.

Соединение углов встык является самым простым способом. Качество таких стыков крайне низкое, создать теплый угол таким способом нереально. Крепление бруса при такой стыковке выполняют металлическими кронштейнами с шипами, прибиваемыми гвоздями. Укладка бруса встык показана на рис. 1в. Как крепить брус металлическим кронштейном, можно увидеть на рис. 1е.

Рисунок 3. Ласточкин хвост.

Т-образное соединение капитальных и внутренних перегородок имеет несколько вариантов:

  • стык с использованием замочного паза;
  • сочленение «паз-шип» в виде симметричной трапеции;
  • сочленение «паз-шип» в виде несимметричной трапеции с прямым углом;
  • использование сочленения «паз-шип» прямоугольной формы.

Шипы в виде трапеций предназначены для сохранения соединения при расшатывании конструкции и усилиях, направленных на растаскивание в разные стороны. Устройство таких сочленений является сложным, но и более надежным креплением. Из-за внешнего вида соединение получило название «ласточкин хвост». Устройство такого сочленения можно посмотреть на рис. 3. Изготовление «ласточкиного хвоста» требует тщательности и терпения при подгонке поверхностей.

Собрать и разобрать соединение можно, только перемещая изделия в вертикальной плоскости.

Многие мастера предпочитают крепить стены при помощи прямоугольных коренных шипов. Часто на Т-образных соединениях применяют крепление специальными скобами, длинными болтами с шайбами большого диаметра или гвоздями. Пример соединения шипами с прямым углом показан на рис. 1г.

Продольное соединение материала

Рисунок 4. Соединение впритык и внакладку.

Одним из основных недостатков бруса является его ограничение по длине. Стандартные размеры изготавливаемых изделий составляют от 4 до 6 м. При стенах большой длины или при использовании обрезков необходимо выполнять продольное соединение. Такие соединения нежелательны при строительстве капитальных стен из-за возможной деформации. При необходимости устройства продольных стыков в нескольких венцах их нельзя располагать в соседних венцах по одной вертикальной линии. Для внутренних стен ограничения по сращиванию бруса отсутствуют из-за более стабильного температурного режима.

При сращивании бруса по длине используют центральный шип или разнообразные сочленения замком. Чаще всего используется прямой замок из-за несложного процесса изготовления. В брусе делаются выборки в половину толщины бруса. Полученные поверхности доступны для обработки и могут быть тщательно подогнаны.

Надежное к смещениям соединение бруса можно получить при использовании центрального шипа. Гнездо необходимо делать немного больше длины шипа. Длина шипа должна превышать вдвое ширину бруса. Чтобы соединить более прочно, можно установить два шипа.

Удлинение бруса также можно выполнять внакладку. Соединение внакладку может быть косым или прямым. Виды соединений можно посмотреть на рис. 4. Торцам изделий нужно придать выбранную форму и уложить на место. Последующие венцы своим весом сожмут и зафиксируют соединение. При удлинении бруса в капитальных стенах желательно использовать комбинацию различных креплений. Подогнанные под соединение внакладку изделия нужно дополнительно зафиксировать одним или двумя клиньями. Вид стены со сращенным брусом можно увидеть на рис. 1д. Во всех соединениях обязательно прокладывают уплотняющий материал.

Изготовление угловых соединений бруса под непрямым углом

В конструкциях зданий всегда имеются угловые соединения бруса, размер которых не соответствует 90°. На большинстве зданий такие углы расположены в чердачной части помещения. Их размер зависит от наклона крыши. На капитальных стенах углы различной величины могут возникнуть при устройстве выступающих или утопленных элементов.

Устройство сочленений под тупой или острый угол желательно выполнять по принципу «паз-шип». Выступы и углубления выпиливаются под необходимым углом, их поверхности, соответственно, подгоняются. Для увеличения прочности можно использовать дополнительное крепление болтами, шурупами или гвоздями необходимой длины. Если толщина изделий большая, нужно использовать металлические кронштейны необходимой формы с соответствующим креплением.

При изготовлении большого количества одинаковых сочленений желательно сделать специальные разметочные шаблоны, которые ускорят и облегчат процесс нанесения разметки для соединения бревен в срубе.

Для шаблонов можно использовать жесть, фанеру, плотный картон, тонкий пластик. При изготовлении сочленений следует сначала сделать запил в нужном положении, затем недоступные для пилы участки удалить стамеской.

Готовые проекты зданий, предлагаемые производителями строительных материалов, укомплектованы профилированным брусом с соединениями. Все типы шипов и пазов выбраны из расчета необходимой прочности и изготовлены на промышленном оборудовании с высокой точностью.

expertbrusa.ru

Соединения бруса или бревен в углах и между собой

Содержание статьи

Соединение бруса и бревен в одну целую конструкцию является ключевым этапом строительства зданий и сооружений. Для осуществления данной процедуры используются различные методы и способы, которые подбираются индивидуально для каждого вида строения. Правильная укладка бруса влияет на общий срок эксплуатации и надежность сооружения, поэтому выполняя сборку венцов деревянных зданий специалисты пользуются определенными методами и правилами.

Зачем нужна правильная стыковка бруса и бревен?

Правильная стыковка материалов бруса и бревен во время постройки деревянного здания необходима для обеспечения общей надежности сооружения. Применение специальных правил соединений позволяет улучшить несущую способность дома по углам, а также увеличить общую жесткость конструкции. Для каждого типа пиломатериала способ соединения элементов подбирается индивидуально. Также правильная стыковка может понадобиться в тех случаях, когда стандартныхразмеров материалов недостаточно для возведения конкретной конструкции. Чтобы нарастить бревна или брус по длине необходимо осуществить правильную их укладку, которая будет обеспечивать хорошую жесткость и надежность соединения.

Способы соединения бревен

Бревно представляет собой круглый пиломатериал из которого возможна дальнейшая постройка сруба. Бревна обладают большим сроком службы, поэтому применяются для сооружения различных типов зданий. Технология постройки из данных материалов является самой старой и практичной. Соединение элементов может происходить по двум основным методам: с вылетом и без вылета. При использовании 1-го метода часть уложенного бревна будет выступать на крайнюю плоскость стены, что придает зданию общий уникальный эстетичный вид и определенный стиль. В случае применения второй технологии пиломатериалы укладываются таким образом, чтобы в конце получились идеально ровные углы. Преимущество укладки с вылетом в том, что такая конструкция обладает большей устойчивостью и защищенностью от воздействия внешних факторов.

Основные способы укладки цельных бревен:

  • В чашу или обло.
  • В охряп.
  • В сибирскую чашу или в охлоп.
  • В лапу.

Данные методы являются наиболее надежными и популярными, поэтому активно применяются для укладки бревен с выступом наружу. Однако, такой вариант установки требует гораздо больших затрат пиломатериалов.

Способ соединения бревен №1: «В чашу или обло»

Данный метод соединения пиломатериалов является самым старым, проверенным временем и надежным вариантом для постройки жилых и технических зданий.

Технология имеет три основных подвида:

1. В полдерева – наиболее простой способ соединить угол. Помимо основной вырезанной чаши требуется выстругать дополнительный паз продольного типа под установку последующих бревен. Для уплотнения крепления между бревнами укладывается любой материал для конопатки готового сруба.

Соединение бревен: простая чаша — в полдерева

2. Заоваленный гребень – вариант похож на укладку «в полдерева», однако отличается местом выреза под основной продольный паз. При таком способе монтажа крепежные вырезы делаются снизу, что обеспечивает максимальную герметичность шва.

Соединение бревен: простая чаша — заоваленный гребень

3. В курдюк – является модернизацией «овального гребня». Данный вариант соединения предусматривает вырезание дополнительных выступов внутри выреза, которые будут обеспечивать наилучшую стыковку бревен на углах.

Соединение бревен: простая чаша — в курдюк

Методика укладки достаточно проста и не требует использования дополнительных материалов. В верхней части бревен вырезается специальный круглый паз, который по форме напоминает чашу (ранее вырез назывался «обло»). Каждое последующее бревно закрепляется в готовом пазе. Таким образом может сооружаться сразу несколько стен одновременно.

Готовые здания построенные с использованием данного способа укладки бревен:

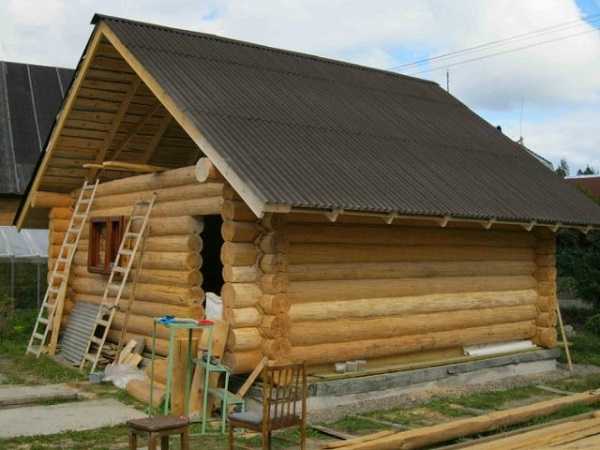

Бревенчатый дом, построенный способом простейшая чаша Бревенчатый дом, построенный способом простейшая чаша

Главным преимуществом укладки «в чашу», является то, что для постройки здания могут применяться бревна любого качества и сорта. Данный метод применяется как для быстрого возведения жилых зданий, так и для сооружения технических помещений. Каждый вариант является универсальным и популярным в использовании.

Способ соединения бревен №2: «В охряп»

Способ соединения бревен — «в охряп»

Способ стыковки бревен «в охряп» является достаточно надежным, при условии соблюдения общей технологии укладки сруба. Главным плюсом данного варианта является высокая устойчивость угловых соединений. За счет пазов, которые вырезаются на бревнах здание обладает хорошей устойчивостью и герметичностью швов. Во время вырезания нижние пазы оборудуются небольшими выемками и зубцами.

Соединение бревен способом «в охряп», считается средним вариантом между основным соединением пиломатериалов с выступом наружу и без выступа. При постройке зданий с использованием такого варианта укладки практически не требуетсядополнительная обработка промежуточных швов.

Способ соединения бревен №3: «В охлоп или сибирскую чашу»

Соединение типом «в охлоп» или «сибирская чаша» представляет собой универсальную технологию, которая очень похожа на способ устройства «в полдерева». Данный вариант не требует особых знаний и навыков и является достаточно простым в обустройстве. Перед укладкой каждое бревно проходит обработку, в частности в нижней части вырезаются специальные чаши. В изготовленных чашах специалисты выстругивают дополнительный глубокий продольный паз.

Соединение бревен «в охлоп» или «сибирскую чашу»

С помощью данного паза будет осуществляться крепление верхнего бревна. Главной особенностью и отличием укладки пиломатериалов «в охлоп» является то, что место вырезки чаши может меняться в венце, в зависимости от потребностей конструкции. Чаще всего чашу вырезают в нижней части бревна.

Готовая конструкция отличается высокой герметичностью швов, а также прочностью и несущей способностью углов.

Способ соединения бревен №4: «В лапу»

Данный вариант соединения не предусматривает излишние выступы бревен за общую плоскость стены. Угол построенный таким образом будет иметь строгие очертания и геометрическую форму. Технология установки в целом похожа с методом монтажа бревен «в охряп», однако имеет некоторые конструктивные отличия.

Существует два подвида соединения круглых бревен без выступов:

  1. Лапа с присеком.
  2. Ласточкин хвост.
Соединение бревен «в лапу»

Угловой тип монтажа круглых бревен является самым сложным и представляет собой довольно непростую систему пазов и каналов, которые обеспечивают максимально надежную фиксацию всех венцов основы между собой.

Каждое бревно перед процедурой установки подвергается подрезке в определенных плоскостях, в частности поверхность подрезается в местах соединений и по торцам. С помощью специального инструмента на торцах бревна формируются пазы для крепления. За счет данных пазов осуществляется надежное соединение крупных бревен между собой.

В свою очередь вариант крепления «ласточкин хвост» является достаточно простым по технологии изготовления, однако требует определенных навыков установки. Каждое бревно монтируется с учетом наклонов шипов, которые должны обеспечивать расклинивание соединений. За счет такого варианта монтажа повышается общая устойчивость здания.

Способы соединения бруса

Брус — это пиломатериал из натуральной древесины квадратной или прямоугольной формы с диагональным сечением не менее 100 миллиметров. Менее 100мм. — это брусок<.

За счет обработанных торцов и боковых сторон считается наиболее универсальным и широко применяемым материалом в строительстве. Из бруса можно построить фактически любое здание, при этом технология установки является довольно простой и надежной. Главным преимуществом данного пиломатериала в сфере строительства считается его легкость монтажа и механической обработки.

Всего существует 4 основных способа соединения:

  1. Соединение с остатками.
  2. Соединение без остатка.
  3. Т-образное.
  4. Продольное.

Как и у бревен, брус может закрепляться с выступами и без выступов. При этом в зависимости от конкретной конструкции здания подбирается лишь одна технология соединения материалов.

Способ соединения бруса №1: «С остатком»

Технология соединения деревянного бруса «с остатком» может применяться только для вариантов установки «в обло».

«В обло»  — брусья устанавливаются с остатком материала за пределами общей плоскости стенки.

Всего существует три основных системы монтажа бруса «в обло»:

  1. Односторонний тип соединений.
  2. Двухсторонний.
  3. Четырехсторонний.

Одностороннее считается самым простым и легким в установке. Для этого сверху бруса с помощью специального инструмента вырезается поперечный паз, общая ширина которого равняется по ширине пиломатериала. Установка и крепление каждого последующего ряда осуществляется благодаря данным пазам.

Одностороннее соединение бруса

Двухстороннее является более практичным соединением. При обустройстве бруса с помощью данной технологии пазы вырезаются с двух сторон. Глубина и номинальная ширина паза подбирается в зависимости от высоты и ширины самого материала, однако минимальное значение не должно быть менее 1:4 высоты бруса. Два паза обеспечивают большую надежность всей конструкции.

Двустороннее соединение бруса

Четырехстороннее это наиболее сложный, но эффективный способ соединить брус. В данном случае специальные пазы выпиливаются со всех 4-х сторон бруса. Выпиливание занимает достаточно продолжительное время, однако благодаря такой обработке возможно обеспечить максимальную плотность прилегания пиломатериала друг к другу. За счет большой плотности сооружения углов здание является наиболее прочным и конструктивно устойчивым к различным воздействиям.

Четырехстороннее соединение бруса

Способ установки бруса №2: «Без остатка»

Соединение деревянного бруса методом «без остатка» применяется в общем строительстве достаточно редко так, как надежность данного способа несколько ниже, чем стыковка «в обло». Технология успешно используется при сооружении малоэтажных жилых и технических зданий.

Существует три основных подвида монтажа бруса «без остатка»:

  1. Встык.
  2. На шпонки.
  3. На коренные шипы.

Каждый из способов используется индивидуально, однако наиболее надежным из трех видов является метод соединения «встык».

Монтаж бруса «встык»

Установка брусьев «встык» является надежной и успешно применяется при строительстве жилых гражданских, малоэтажных зданий и прочих технических сооружений.

Соединение бруса встык

Надежность обусловлена тем, что пиломатериалы укладываются торцами и надежно сбиваются специальными металлическими скобами, спицами или крупными гвоздями. Общая несущая способность такой конструкции будет зависеть от ровности торцов, поэтому при использовании данного способа необходимо обрезать торцы строго под углом. Как правило, вне зависимости от ровности бруса такой вариант установки обязательно потребует дополнительную обработку соединительных швов для увеличения герметичности стен.

Монтаж бруса «на шпонки»

Соединение бруса на специальные шпонки является предпочтительным вариантом при строительстве небольших технических и жилых зданий. При использовании данного способа на брусьях вырезаются специальные прорези и отверстия, в которые в дальнейшем вставляется шпонка определенного размера. Брусья укладываются торец к торцу и соединяются шпонками. Размер прорези должен быть с учетом углубления вглубь пиломатериала на 8-15 сантиметров, в зависимости от размера бруса. Шпонка изготавливается из твердой древесины, чаще всего из дуба или клена.

Соединение бруса на шпонки

Стоит отметить, что соединение с помощью деревянных шпонок может выполняться не только горизонтально, но и по вертикали и под определенным углом. При обустройстве стен рекомендуется комбинировать все возможные варианты.

Монтаж бруса «на коренные шипы»

Установка деревянного бруса «на коренные шипы» является популярным способом соединения углов и стен, который применяется в сфере промышленного и гражданского строительства. Данный вариант широко используется за счет высокой устойчивости соединений. Для установки выбирается брус определенного сечения с отсутствием деформаций по плоскостям. На торцах бруса вырезаются специальные шипы, которые предназначены для соединения двух пиломатериалов.

Соединение бруса «на коренные шипы»

Во время нарезки шипов следует учитывать то, что обрабатываемая поверхность должна быть максимально ровной относительно другому торцу бруса, с которым планируется соединение. Стыковка осуществляется торцами друг к другу, а между шипами прокладывается уплотнительный материал. В качестве уплотнительного материала можно использовать мешковину, джут или любой другой подходящий материал.

Способ соединения бруса №3: «Т-образное»

«Т-образное» — соединение часто применяется в тех случаях, когда требуется сооружение внутренних или наружных перегородок. Изготовление Т-образного торца занимает меньше времени, чем вырезание специальных пазов в бревнах.

Всего существует 4 вида Т-образных соединений:

  1. С замочными пазами.

    Соединение бруса замочными пазами

  2. С симметричным шипом в виде трапеции внутри бруса.

    Соединение бруса симметричным шипом в виде трапеции

  3. С прямоугольным вставным шипом. Соединение бруса прямоугольным втавным шипом
  4. С направленными пазами на коренных шипах.

    Соединение бруса коренными шипами с направленными пазами

Каждый из способов подбирается индивидуально с учетом всех особенностей конструкции и типа здания. Вставные шипы должны изготавливаться из породы древесины на порядок жестче, чем древесина из которой изготовлен брус.

Способ монтажа бруса №4: «Продольное соединение»

В отличии от углового соединения, продольное используется чаще всего при сооружении габаритных стен, когда стандартной длины материала недостаточно и требуется «дорастить» до проектного размера. Наиболее надежным и эффективным способом увеличить длину бруса считается его последовательное соединение с помощью пазов.

Всего существует 4 вида продольного соединения:

  1. В полдерева – применяется для соединения бруса при строительстве нежилых зданий технического назначения. Брусья крепятся с вырезкой пазов, которые в дальнейшем скрепляются с помощью стальных гвоздей под углом 45 градусов.
  2. С коренным шипом – считается наиболее надежным способом закрепить два материала по горизонтали. Для этого один торец бруса подвергается вырезанию специального паза, а на втором формируется специальный шип. Две готовых части соединяются образуя цельный брус.
  3. С продольным шипом на шпонке – обеспечивает надежное соединение бруса по всей его длине. Технология полностью аналогична угловой установке пиломатериала. Два торца подвергаются вырезанию паза под специальный шип.
  4. С косым замком – наиболее надежное и сложное соединение, которое требует обработки двух частей бруса. На одной части бруса нарезаются специальные шипы и зацепы, а на второй пазы для их крепления. Таким образом соединенные детали образуют крепкий замок.
Виды продольного соединения бруса

При изготовлении шпонок, которые используются для соединений необходимо использовать твердые породы древесины (чаще всего дуб, клен или ясень). Дополнительно для надежности креплений применяются уплотнительные материалы. Соблюдение всех технологий является гарантией долгой безаварийной эксплуатации здания.

Видеоматериалы

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

volgaproekt.ru
