18. Классификация сборно-монолитных ж/б перекрытий, общие положения по расчёту и конструированию.

Сборно-монолитные: балочные, безбалочные (с капителью и без)

Особенности расчёта: рассчитываются в 2 стадии

  1. В стадии изготовления (расчёт на нагрузки от свежеуложенного бетона, конструктивные элементы до включения их в работу.

  2. В стадии эксплуатации (расчет как обычн. ж/б на 2 предельных состояния)

Балочные сборно-монолитные перекрытия.

При пролетах до 9 м возможны перекрытия с предварительно напряженными элементами, которые имеют вид железобетонной доски и служат остовом растянутой зоны балки, снабженной арматурой. На эти элементы устанавливают корытообразные армированные элементы, а по ним, как по опалубочной форме, укладывают монолитный бетон. В неразрезных перекрытиях описанного типа над опорами устанавливают дополнительную арматуру. Конструкция сборно-монолитного перекрытия, в котором объем монолитного бетона составляет 30 % общего бетона в перекрытии, образована из сборных предварительно напряженных досок и панелей корытной формы.

Бетон замоноличивания укладывают в пазы между боковыми гранями смежных панелей. Неразрезность главной и второстепенных балок достигают укладкой на монтаже опорной арматуры. Для лучшей связи между сборным и монолитным бетоном из железобетонной доски — днища главной балки — выпущены хомуты.

Сборно-монолитные ребристые перекрытия рассчитывают с учетом перераспределения моментов, что дает возможность уменьшить количество опорной арматуры, укладываемой на монтаже. Возможность выравнивания моментов для неразрезных сборно-монолитных элементов проверена специальными опытами.

Безбалочные сборно-монолитные перекрытия.

В безбалочных сборно-монолнтных перекрытиях остовом для монолитного бетона служат сборные элементы — надколонные и пролетные панели (П2, П1).

Одно из возможных решений состоит в том, что капители на монтаже временно крепят к колоннам съемными хомутами. Связь между колонной и капителью создается после замоноличивания перекрытия и образования бетонных шпонок на поверхности колонны.

На капителях колонн (П3) в двух взаимно перпендикулярных направлениях укладывают надколонные плиты толщиной 50…60 мм; в центре — пролетную плиту такой же толщины, опертую по контуру. Сборные плиты — предварительно напряженные, армированные высокопрочной арматурой.

Сборный остов перекрытия замоноличен слоями бетона толщиной 40…50 мм по пролетной плите и 90…100 мм по надколонным плитам. В целях создания неразрезности в местах действия опорных моментов уложена верхняя арматура в виде сварных сеток. В этом перекрытии объем монолитного бетона составляет около 50 % общего бетона перекрытия.

Общий расход бетона и арматуры для сборно-монолитных или монолитных безбалочных перекрытий превышает соответствующий расход для сборных безбалочных перекрытий, выполненных из ребристых или пустотных панелей, при одинаковых нагрузках.

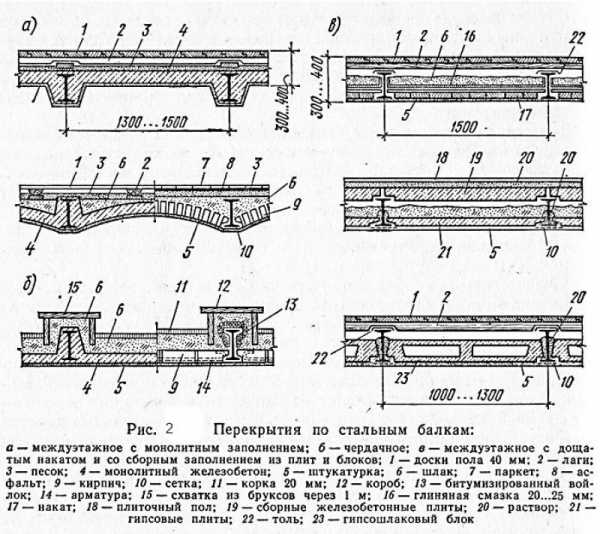

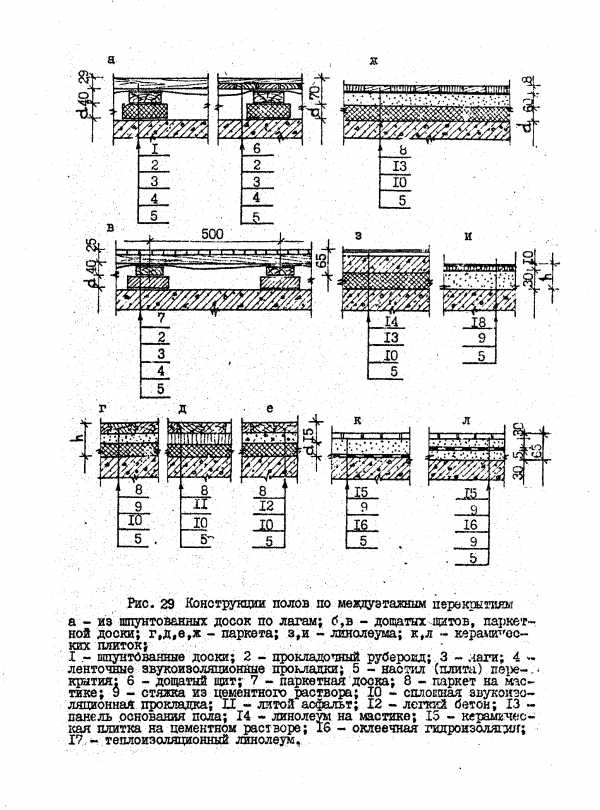

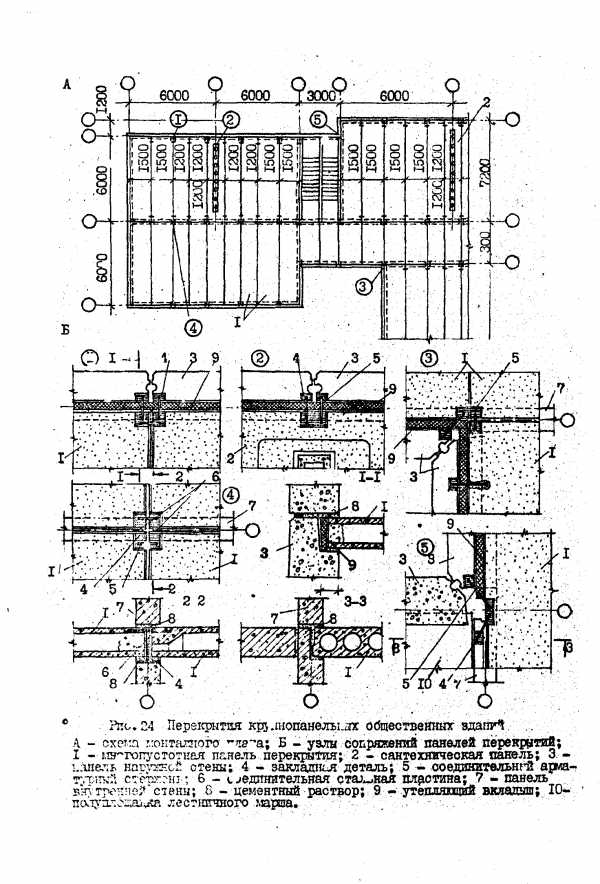

19. Классификация сборных ж/б перекрытий. Типы сечений сборных ж/б панелей перекрытий, общая последовательность их расчета.

Плиты перекрытий опираются на ригели, работая на изгиб, и для уменьшения расхода материалов проектируются облегченными :

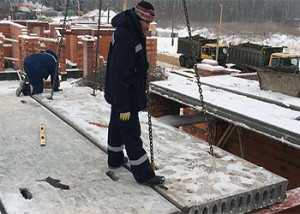

1. пустотными (при переменных нагрузках до5- 7кПа)

2. ребристыми(при переменных нагрузках > 7кПа)

3. коробчатые настилы (рис е) (при переменных нагрузках до2-10кПа), L=9-18м.

4. настилы типа «2Т». (рис д) (при переменных нагрузках до5- 25кПа), L=6,12м.

При удалении бетона из растянутой зоны сохраняют лишь ребра шириной, необходимой для размещения сварных каркасов и обеспечения прочности панелей по наклонному сечению. При этом плита в пролете между ригелями работает на изгиб как балка таврового сечения. Верхняя полка плиты также работает на местный изгиб между ребрами.

По форме поперечного сечения пустотные плиты бывают с а)овальными,б)круглыми и в)безопалубочн.формования, ребристые —г)с ребрами вверх, д)с ребрами вниз, 3)сплошные.

В)

Г)

Общий принцип проектирования плит перекрытий любой формы поперечного сечения состоит в удалении возможно большего объема бетона из растянутой зоны с сохранением вертикальных ребер, обеспечивающих прочность элемента по наклонному сечению, в увязке с технологическими возможностями завода-изготови­теля.

В плитах с пустотами минимальная толщина полок составляет 25 ..30 мм, ребер — 30…35 мм, высота сечения 220 мм, ширина 1000-2500 мм.; в ребристых плитах ребрами вниз толщина полки (плиты) — 40… 60 мм, ширина ребер по низу 65-85, ширина 1000-1600мм.

Плиты ребрами вверх при относительно малой приведенной толщине бетона (80 мм) менее индустриальны, так как при их использовании требуется устройство настила под полы. В результате стоимость перекрытия оказывается более высокой.

Общий расчет

выполняется как для статически определимой системы:

  1. Определяются расчетные пролеты в зависимости от типа ригелей.

  2. Устанавливается расчетное приведенное сечение (для пустотных и ребристых плит).

  1. Для ребристых: расчет полки на местный изгиб (в зависимости от того, какая схема опирания) (l2/l1>2.5 – балочная схема)

В пустотных плитах не считается, т.к. пролеты незначительны и изгибающие моменты малы. Арматура устанавливается конструктивно.

  1. Расчет плиты по наклонному сечению.

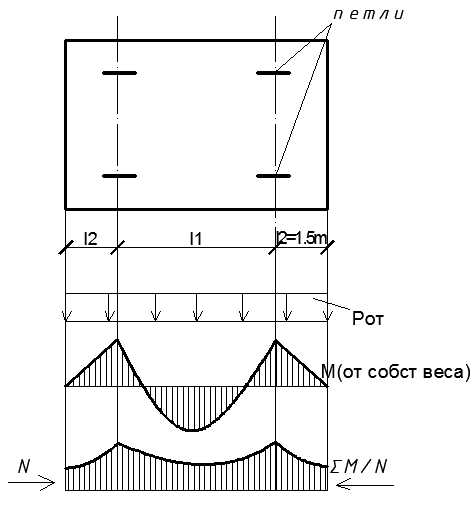

  2. Выполняется расчет плиты в стадии изготовления и монтажа. (монтажные петли)

Расчет плиты в стадии изготовления и монтажа принимается с учетом массы плиты. Расчет подразделяется на несколько этапов:

  1. В стадии изготовления (основан на учете сил предварительного обжатия, которые возникают в стадии изготовления)

  2. Расчет в стадии транспортирования и монтажа (производится с учетом коэффициента динамичности кд=1.4)
