Деформационный шов в каркасном здании
Вернуться на страницу «Деформационные швы»
Рассмотрим следующие нормативные требования.
Актуализированная редакция СНиП II-23-81*
15 Дополнительные требования по проектированию некоторых видов зданий, сооружений и конструкций
15.1 Расстояния между температурными швами
Расстояния l между температурными швами стальных каркасов одноэтажных зданий и сооружений не должны превышать наибольших значений lu, принимаемых по таблице 44.
Расстояния l между температурными швами Таблица 44
| Характеристика | Наибольшее расстояние lu, м, при расчетной температуре воздуха, °С, (см. 4.2.3) | |||
| здания и сооружения | направления | t ≥ -45 | t < -45 | |
| Отапливаемое здание | между температурными швами | вдоль блока (по длине здания) | 230 | 160 |
| по ширине блока | 150 | 110 | ||
| от температурного шва или торца здания до оси ближайшей вертикальной связи | 90 | 60 | ||
Неотапливаемое здание и горячий цех | между температурными швами | вдоль блока (по длине здания) | 200 | 140 |
| по ширине блока | 120 | 90 | ||
| от температурного шва или торца здания до оси ближайшей вертикальной связи | 75 | 50 | ||
| Открытая эстакада | между температурными швами вдоль блока | 130 | 100 | |
| от температурного шва или торца здания до оси ближайшей вертикальной связи | 50 | 40 | ||
Примечание — При наличии между температурными швами здания или сооружения двух вертикальных связей расстояние между последними в осях не должно превышать: для зданий 40-50 м и для открытых эстакад 25-30 м, при этом для зданий и сооружений, возводимых при расчетных температурах t < -45 °С, должны приниматься меньшие из указанных расстояний. | ||||
При превышении более чем на 5% указанных в таблице 44 расстояний, а также при увеличении жесткости каркаса стенами или другими конструкциями в расчете следует учитывать климатические температурные воздействия, неупругие деформации конструкций и податливость узлов.
15.4 Связи
15.4.1 В каждом температурном блоке здания следует предусматривать самостоятельную систему связей.
15.4.2 Нижние пояса балок и ферм крановых путей пролетом свыше 12 м следует укреплять горизонтальными связями.

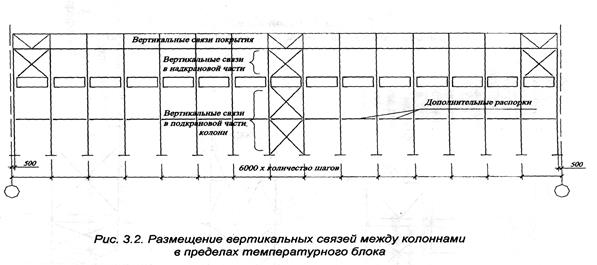

15.4.3 Вертикальные связи между основными колоннами ниже уровня балок крановых путей следует располагать по возможности в середине или около середины температурного блока; верхние вертикальные связи целесообразно располагать по торцам здания и в шагах колонн, примыкающих к температурным швам, а также в тех шагах, где расположены связи нижнего яруса.
При недостаточной жесткости ветвей колонн в продольном направлении здания допускается установка дополнительных распорок, закрепленных в узлах связей.
При двухветвевых колоннах вертикальные связи следует располагать в плоскости каждой из ветвей колонны. Ветви двухветвевых связей, как правило, следует соединять между собой соединительными решетками.
15.4.4 Система связей покрытия зависит от типа каркаса (стальной или смешанный), типа покрытия (прогонное или беспрогонное), грузоподъемности кранов и режима их работы, наличия подвесного подъемно-транспортного оборудования и подстропильных ферм.
15.4.5 В уровне нижних поясов стропильных ферм следует предусматривать поперечные горизонтальные связи в каждом пролете здания у торцов, а также у температурных швов здания. При длине температурного блока более 144 м и при кранах большой грузоподъемности ( 50 т) следует предусматривать также и промежуточные поперечные горизонтальные связи примерно через каждые 60 м.
В зданиях со стальным каркасом, оборудованных мостовыми кранами грузоподъемностью 10 т и более, и в зданиях с подстропильными фермами следует предусматривать продольные связи, располагаемые по крайним панелям нижних поясов стропильных ферм и образующие совместно с поперечными связями жесткий контур в плоскости нижних поясов ферм.
В однопролетных зданиях такого типа продольные связи по нижним поясам следует назначать вдоль обоих рядов колонн.
В многопролетных зданиях при кранах грузоподъемностью ≤ 50 т, с режимом работы 1К-6К (в соответствии с СП 20.13330) продольные связи, как правило, следует располагать вдоль крайних колонн и через один ряд вдоль средних колонн. В многопролетных зданиях с кранами грузоподъемностью > 50 т, с режимом работы 7К-8К, а также в зданиях с перепадами высоты следует назначать более частое расположение продольных связей по нижним поясам ферм. Продольные связи по средним рядам колонн при одинаковой высоте смежных пролетов следует проектировать такими же, как и вдоль крайних рядов колонн.
В случае если гибкость в горизонтальной плоскости панелей нижних поясов ферм (см. 10.4), находящихся между двумя поперечными связевыми фермами, недостаточна, то она должна быть обеспечена постановкой растяжек, закрепленных за узлы связевых ферм.
15.4.6 По верхним поясам стропильных ферм поперечные горизонтальные связи при покрытии с прогонами следует назначать в любом одноэтажном промышленном здании.
Верхние пояса стропильных ферм, не примыкающие непосредственно к поперечным связям, следует раскреплять в плоскости расположения этих связей распорками.
15.4.7 При наличии жесткого диска кровли в уровне верхних поясов в покрытиях без прогонов (в которых крупноразмерные железобетонные плиты приварены к верхним поясам или профилированный лист покрытия прикреплен в каждом гофре) поперечные связи по верхним поясам ферм следует устраивать только в торцах здания и у температурных швов. В остальных шагах необходимы распорки у конька и у опор стропильных ферм.
При наличии жесткого диска кровли в уровне верхних поясов следует предусматривать инвентарные съемные связи для выверки конструкций и обеспечения их устойчивости в процессе монтажа.
В покрытиях без прогонов горизонтальные связи по нижним и верхним поясам следует ставить независимо от типа покрытия только в зданиях с кранами большой грузоподъемности ≥ 50 т, с режимом работы 7К в цехах металлургических производств и 8К (в соответствии с СП 20.
13330).
При наличии подстропильных ферм в однопролетных покрытиях без прогонов и многопролетных покрытиях, расположенных в одном уровне, необходимо устройство продольных горизонтальных связей в плоскости верхних поясов ферм в одной из крайних панелей ферм.
15.4.8 При расположении покрытий в разных уровнях необходимо предусмотреть по одной продольной системе связей в каждом уровне.
В пределах фонаря, где прогоны по верхнему поясу ферм отсутствуют, необходимо предусматривать распорки. Наличие таких распорок по коньковым узлам ферм является обязательным.
15.4.9 Связи по фонарям следует располагать в плоскости верхних поясов (ригелей) у торцов фонаря и с обеих сторон температурных швов.
Деформационные швы. В промышленных зданиях, имеющих большие размеры в плане дли состоящих из нескольких объемов с различными высотами и нагрузками на основание
В промышленных зданиях, имеющих большие размеры в плане дли состоящих из нескольких объемов с различными высотами и нагрузками на основание, предусматривают деформационные швы, которые в зависимости от назначения подразделяют на температурные, осадочные и антисейсмические.
Температурные швы предупреждают образование трещин в конструктивных элементах зданий от деформаций, вызываемых колебаниями температуры наружного и внутреннего воздуха. Температурные швы (продольные и поперечные) расчленяя по вертикали все надземные конструкции здания на отдельные части, обеспечивают независимость их горизонтальных перемещений.
Фундаменты и другие подземные элементы здания температурными швами не расчленяют, так как они под воздействием температуры не деформируются до опасной величины.
Осадочные швы предусматривают в тех случаях, когда ожидается неодинаковая и неравномерная осадка смежных частей здания. Такая осадка может происходить при значительной разнице
высот смежных частей (более 10 м или более 3-х этажей), при
Рис. 17.10 Температурные швы в зданиях:
а — на одном ряду колонн при скользящих опорах;
6 — то же, на катковых опорах; в — то же, с помощью
гибкой пластины; г — поперечный шов в покрытии;
д — то же, продольный; е — шов в месте перепада высот смежных пролетов; ж — шов в стене без вставки;
3 — в полах на грунте со сплошной одеждой; и — в полах
на перекрытиях; к — в полах с оклеечной гидроизоляцией;
I — несущие конструкции покрытия; 2 — стальные пластины
с прокладками из фторопластовой пленки; 3 — колонна;
4 — каток; 5 — гибкая пластина; 6 — настилы покрытия;
7 — стальной компенсатор; 8 — кровельная сталь;
9 — стеклоткань; 10 — кирпичная стенка; IT — стеновая панель; 12 — мастика или пакля; 13 — уголок; 14 — компенсатор; 15 — гидроизоляция.
различных по величине и характеру нагрузках на основание, при разнородных грунтах основания под фундаментами при осуществлении пристроек к существующим зданиям.
Осадочные швы устраивают на границе смежных частей здания, и в отличие от температурных они расчленяют по вертикали все конструкции здания, допуская самостоятельную осадку отдельных его объемов. Осадочные швы обеспечивают и горизонтальные перемещения расчлененных частей, поэтому их можно совмещать с температурными швами. В этом случае их называют температурно-осадочными.
Антисейсмические швы предусматривает в зданиях, располагаемых в районах с землетрясениями. Такие швы разрезают здание на отдельные отсеки, представляющие собой самостоятельные устойчивые объемы, и обеспечивают их независимую осадку.
В промышленных зданиях массового строительства обычно устраивают температурные швы, которые подразделяют на поперечные и продольные.
Расстояние между температурными швами назначают в зависимости от конструктивного решения здания, климатических показателей района строительства и температуры внутреннего воздуха (см. табл. 17.1)*. В деревянно-каркасных зданиях температурные швы не устраивают.
Поперечные температурные швы решают, как правило, на парных колоннах. В одноэтажных зданиях эти швы в большинстве случаев не имеют вставки, а в многоэтажных могут быть со вставкой и без нее. Более технологичны швы без вставки; для них не требуется доборных ограждающих элементов,
Парные колонны в местах поперечных температурных швов опирают на общие фундаменты. Продольные температурные швы в зданиях устраивают, как правило, на двух рядах колонн со вставкой, ширину которой в зависимости от вида привязки в смежных пролетах принимают в 500,750 и 1000 мм. При совмещении продольного температурного шва с перепадом высот смежных пролетов размер вставки принимают иным. Эти условия соблюдаются и в местах взаимно перпендикулярного примыкания пролетов.
В зданиях с железобетонным каркасом без мостовых кранов продольный температурный шов устраивать на одинарных колоннах. При этом несущие
Таблица 17.I
Наибольшие расстояния между швами, допускаемые без расчета при наружной температуре не ниже — 40°. (Температурные швы)
| Конструкции каркаса | Отапливаемые здания | Неотапливаемые здания | Открытые сооружения |
| Расстояние между температурными швами, м | |||
| Сборные железобетонные | |||
| Смешанные /железобетонные колонны, стальные или деревянные фермы или балки/ | |||
| Монолитные и сборно-монолитные из тяжелого бетона | |||
| То же, из легкого бетона | |||
| Стальные |
Примечание: I.
Для железобетонных конструкций одноэтажных промышленных зданий расстояние между
температурными швами допускается без расчета увеличивать на 10$, а при обосновании — расчетом — и на большую величину
2. При температуре наружного воздуха ниже — 40° расстояние между швами при стальном каркасе принимают: в отапливаемых зданиях-160 м, в неотапливаемых -140 м. и в открытых сооружениях — 100 м.
конструкции одного из прилегающих к шву пролетов ставят на колонны через скользящие прокладки из пленки фторопласта (рис. 17.10,a). Такой шов, отличаясь простотой, позволяет отказаться от парных колонн и подстропильных конструкций, а также от доборных элементов в стенах и покрытии.
Известна конструкция продольного шва с опиранием несущих элементов покрытия одного из примыкающих к шву пролетов на катковые опоры. Однако такой шов металлоемок, сложен в устройстве, прдвержен коррозии, требует смазки и уменьшение длины колонн, и поэтому применяют такую конструкцию редко (рис.
17.10, б).
В зданиях без мостовых кранов с цельнометаллическим или смешанным каркасом (железобетонные колонны и стальные фермы) продольные температурные швы также допускается конструировать на одном ряду колонн. При этом фермы одного из пролетов, прилегающих к шву, опирают на колонны через гибкие металлические пластины (рис. 17.10, в).
В ограждающих конструкциях здания температурные швы предусматривают в тех же местах, что и в несущих (в полах устраиваются дополнительные швы).
Температурные швы в покрытиях выполняют без разрыва кровельного ковра (рис. 17.10, д). Швы перекрывают полуцилиндрическими стальными компенсаторами; к плитам покрытия их крепят дюбелями. На компенсаторы укладывают полужесткие минераловатые плиты, затем оцинкованную сталь и водоизоляционный ковер, который в пределах шва усиливают дополнительными слоями из рулонного материала и стеклоткани на мастике. Для заделки кровельного ковра в местах перепада, высот на покрытии пониженных пролетов устраивают кирпичную стенку.
Сверху шов покры-вают компенсатором и фартуком из оцинкованной стали (рис. 17.10,е). Стеновые панели в местах швов крепят к колоннам, как и рядовые панели (рис. 17.10, ж). В швах со вставкой применяют специальные доборные блоки. Полость шва заполняют просмоленной паклей или другим материалом, иногда шов закрывают компенсатором, прикрепляемым к стеновым панелям дюбелями.
Температурные швы в полах на грунте с бетонным подстилающим
слоем и при жестких покрытиях предусматривают только в помещениях, в период эксплуатации которых возможны положительные и отрицательные температуры воздуха (рис. 17.10, з). Такие швы размещай через 6-8 м во взаимно перпендикулярных направлениях.
Швы, показанные на рис, 17.10, и,к, устраивают в местах расположения основных температурных швов здания. В полах с уклоном швы совмещают с водоразделом стока жидкостей.
|
