Расчет ростверка свайного фундамента онлайн-калькулятор. Рассчитать стоимость свайно-ростверкового фундамента.

Для расчета стоимости ростверкового фундамента Вы можете воспользоваться нашим калькулятором. Он создан для Вашего удобства и точно отражает стоимость строительства под ключ в СПб и Ленинградской области. Цены постоянно обновляются в зависимости от изменений стоимости материалов и работ. Если у Вас появились вопросы, то специалисты нашей компании с радостью ответят на них.

Заказать выезд специалиста

Ростверк – это важная часть фундамента, объединяющая оголовки свай и составляющая вместе с ними единую прочную и жесткую конструкцию. Расчет ростверка свайного фундамента, пожалуй, самый ответственный этап в процессе составления сметы на основание дома. Понятно, ведь сваи можно приобрести готовые, потом рассчитать финансовую составляющую процесса установки, и теперь остается одно – выполнить расчет стоимости самого ростверка.

Что нужно для расчета свайно-ростверкового фундамента? Во-первых, нужно знать требования СНиП в части, касающейся распределения нагрузок. Затем нужно учитывать марку бетона и обязательно габаритные размеры ростверка. Не забудьте выбрать арматуру и учтите принцип армирования стенок стакана ростверка. На первый взгляд, это несложно. Но попробуйте разобраться сначала с нагрузками, критерием которых является раскрытие трещин.

Понятно? Скорее всего, нет, ведь во всех этих расчетах должны разбираться специалисты-строители. А для человека, который только имеет представления о составляющих здания, эти расчеты окажутся достаточно непростыми.

Компания «Основа» предусмотрела сложности, с которыми может столкнуться потенциальный домовладелец (или застройщик). Чтобы просчитать свайно-ростверковый фундамент, калькулятор вам в помощь.

Мы не предлагаем онлайн калькулятор, чтобы вы знали, какие нужно закупить материалы для создания фундамента и потом начать самостоятельное строительство. Это ваше личное дело – строить самому или пригласить специалистов.  Наша цель - помочь сделать на ростверковый фундамент расчет. Другими словами, вы сможете сделать расчет стоимости не только ростверка, но и всего фундамента.

Кстати, специалисты знают, что затраты на фундамент составляют порядка 20-30% от стоимости всего здания. Значит, вы сможете, не глядя на проект, оценить всю стоимость строительства дома.

Обращайтесь в любое время, доверяйте нашим специалистам. Нужен вам монолитный фундамент или фундамент столбчатый с ростверком, расчет покажет прозрачность нашей работы. Мы ничего не скрываем, делаем качественно, гарантируем долговечность!

fundament98.ru

Столбчатый и свайный фундамент

Расчет количества материалов столбчатого фундамента



Выберите тип фундаментного столба

Это могут быть столбы с круглым или прямоугольным основанием. И с круглой или прямоугольной основной частью.

Укажите размеры в миллиметрах

B - Ширина или диаметр.
H - Высота основной части.

A - Высота основания столба. Если свая без основания, то не указывайте этот размер.
D - Ширина или диаметр основания.

D1 - Длина для прямоугольного основания.

B1 - Ширина для прямоугольного столба.
При круглых сечениях эти размеры в расчете не участвуют.

Габариты столбчатого фундамента

X - Ширина фундамента.
Y - Длина фундамента.

X1 - Количество столбов по ширине, включая столбы по углам.
Y1 - Количество столбов по длине, включая столбы по углам.

S - Если отмечено, то будут рассчитываться столбы, расположенные равномерно под всем домом. Если нет, то столбы только по периметру фундамента.

Габариты ростверка

E - Ширина ростверка.
F - Высота ростверка.
Если расчет монолитного ростверка не требуется, то не указывайте эти размеры.

Арматура

ARM1 - Количество прутьев арматуры в одном столбе.
ARM2 - Количество рядов арматуры в ленте ростверка.
ARMD - Диаметр арматуры. Указывается всегда в миллиметрах.
Если армирования не требуется, то установите значения в 0.

Укажите количество цемента для изготовления одного кубического метра бетона. В килограммах.

Укажите пропорции для изготовления бетона, по весу. Эти данные различны в каждом конкретном случае.
Они зависят от марки цемента, размеров щебня и технологии строительства. Уточняйте их у поставщиков строительных материалов.

Для расчета ориентировочной стоимости строительных материалов укажите их цены.

В результате программа автоматически вычислит:
Расстояние между фундаментными столбами и их количество.
Объем бетона для одного столба, отдельно для верхней и нижней части.
Количество бетона для ростверка.
Длину и вес необходимого количества арматуры.
Стоимость строительных материалов для устройства монолитного столбчатого или свайного фундамента с ростверком.

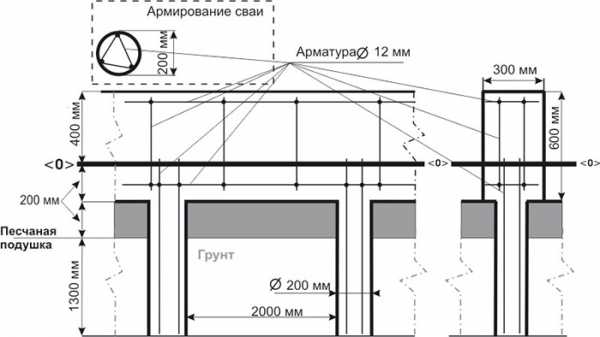

Чертежи дадут общее представление и помогут в проектировании свайных фундаментов.

Для бань и домов без подвалов, домов с легкими стенами и домов из кирпича, где применять ленточный фундамент не экономично, часто применяется столбчатый фундамент. Его расчет дело трудоемкое, но с нашей программой подсчеты не отнимут у вас много времени. Все, что вам нужно, это заполнить согласно инструкции соответствующие поля, и вы получите сведения о необходимых для строительства материалах, узнаете их количество и общую стоимость.

Краткая характеристика

Столбчатый фундамент имеет вид столбов, которые объединены при помощи ростверка. Столбы эти располагаются по углам будущего строения, а так же на местах пересечения стен, под несущими или просто тяжелыми стенами, балками и ответственными конструкциями. В тех местах, где нагрузка особенно велика. Ростверк служит для усиления столбчатого фундамента, и имеет вид армированной перемычки между столбами.

Где не стоит применять столбчатый фундамент

Применять столбчатый фундамент не рекомендуется там, где находятся подвижные или слабые грунты, такие как торф или насыщенные водой глинистые грунты. Не стоит применять фундамент этого типа и в зонах, где наблюдается резкий перепад высот.

Преимущества

Столбчатый фундамент имеет ряд достоинств, делающих его оптимальным решением при строительстве частного дома. Он дешевле, чем ленточный или плитный фундамент, экономичнее по расходу строительных материалов и затратам на его возведение, дает меньшую усадку и позволяет сократить общую площадь фундамента. Такой фундамент эффективно противостоит разрушительному воздействию морозного пучения грунта.

Материалы

В зависимости от массы и этажности дома следует подбирать и материалы для изготовления фундамента. Это камень, кирпич, бетон и железобетон. Согласно типу материала подбирается и минимальный размер сечения столбов. Так, для бетонных столбов размер сечения не должен быть меньше 400 мм, для каменной кладки не меньше 600 мм, для кирпичной кладки 380 мм, если она выше уровня земли, и от 250 мм, если использована технология перевязки с забиркой.

Строительство фундамента

Прежде чем приступать к строительству, необходимо выяснить глубину промерзания почвы, вид и состав грунта, чтобы при необходимости устроить его замену, и уровень расположения грунтовых вод для выявления необходимости в дренаже и гидроизоляции. Строительство столбчатого фундамента протекает в 9 последовательных этапов.
1. Подготовительные работы, представляющие собой очистку строительной площадки.
2. Разметка фундамента, когда земельный участок размечается согласно проекту.
3. Рытье ям.
4. Установка опалубки для столбов.
5. Установка арматуры.
6. Заливка столбов.
7. Изготовление ростверка.
8. Постройка так называемой забирки или заграждающей стенки между столбами.
9. Меры по гидроизоляции фундамента.

Важные моменты

Если дом возводится на пучинистых грунтах, то нельзя откладывать начатое строительство. Если оставить пустующий фундамент на зиму, он может деформироваться.
Только что залитые опоры из бетона должны отстояться в течение 30 дней. В этот период нагружать их не рекомендуется.
Для изготовления бетона оптимально подойдет цемент марки М400, а в качестве наполнителя мелкий гравий и крупнозернистый песок.

www.zhitov.ru

как рассчитать, расценки под ключ

До недавнего времени преимущественно возводились фундаменты четырех видов – свайные, столбчатые, плиточные и ленточные. Чаще всего основание закладывают на глубину промерзания почвы, здание будет стоять вполне надежно, но обходится это дорого. Примерно на 45 % от стоимости всех работ, заложенных в смету! Это и объясняет резкий рост популярности нового финского свайно-ростверкового фундамента, особенно с несъемной опалубкой. Его цена получается в районе 10-25 % общей сметы на постройку. Он идеален для участков с неровной поверхностью, на склонах, и на неустойчивом грунте.

Оглавление:

  1. На чем можно сэкономить
  2. Нюансы конструкции
  3. Фундамент ТИСЭ
  4. Достоинства и недостатки

Стоимость фундамента на сваях с ростверком

Цена одного погонного метра основания под ключ из свай формируется исходя из:

  • количества столбов и частоты их расположения;
  • качества, длины и диаметра опор;
  • типа материала для ростверка и его расхода;
  • расценок на монтаж.

Технологически работы по обустройству фундамента не сложные, а затраты минимальные. В основном это закупка стройматериалов, например арматуры, цемента, гравия, песка, досок или готовой опалубки, аренда спецтехники. В целом, цена на такой фундамент в разы меньше, чем на другие виды оснований.

В стоимость возведения свайно-ростверкового основания включаются:

  • разметочные и земляные работы;
  • установка опалубочных конструкций;
  • бурение и закладка свай;
  • укладка гидроизоляционного слоя;
  • сварка арматурного каркаса;
  • обустройство песчаной подушки и ее вибротрамбование;
  • монтаж вентиляционных каналов;
  • заливка и утрамбовка бетона глубинным вибратором;
  • стройматериалы и работы по монтажу фундамента.
ВидЕд. измеренияЦена, рубли
На буронабивных опорахм/п3 900
Свайно-ростверковыйм/п3 800
Винтовойм/п4 600
Свайный c ростверком из брусам/п4 000
Фундамент ТИСЭм/п4 250
Столбы ТИСЭ, без ростверкашт3 500
Бурение скважин ТИСЭшт1 500
Основание ТИСЭ для дома 10х10м под ключшт300 000 — 350 000

Дополнительно можно заказывать:

  • использование арматуры большего диаметра;
  • трубы асбестоцементные для обсадки свай;
  • увеличение глубины закладки столбов;
  • изменение размеров ростверка;
  • применение цемента более высокой марки;
  • уменьшение расстояния между сваями.

Как правильно сэкономить без ущерба качеству

Существует два варианта сокращения расходов при строительстве: на наемной рабочей силе или стройматериалах.

Имея некие навыки и силы, собственную бетономешалку, ручной бур и большое желание осилить строительство вполне реально и самостоятельно, что довольно просто и дешево. Судя по отзывам владельцев домов на свайном основании все работы можно осуществить вполне экономно собственноручно, если скрупулезно спланировать и провести подготовительные мероприятия. Правильно заложив такой фундамент, он вам прослужит и 100 лет.

Расход строительных материалов можно уменьшить, используя схему с определенным шагом закладки свай с глубиной до 2 метров и расстоянием 3 м. Под ростверком обустраивают песчаную подушку. Также делая оптовые закупки, получается экономия на расценках для больших объемов.

Особенности конструкции из свай и ростверка

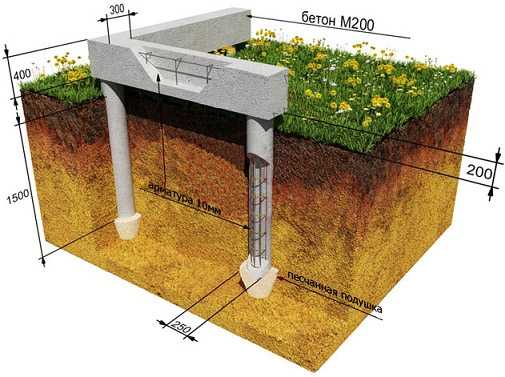

Свайный фундамент с ростверком – это конструкция из свай, углубленных на уровень промерзания почвы и связанных ростверком из металла, дерева, или бетона придающим прочность основанию. Опоры бывают готовые, для их забивания нужна спецтехника, и буронабивные, изготовить которые можно самостоятельно. Сваи монтируются в эпицентрах наибольших нагрузок, под колоннами и несущими стенами. В зависимости от конкретных условий заложение производят на 1,5-3 м с шагом от 1 до 1,5 м.

Целесообразность возведения основания из свай с ростверком возрастает на грунтах склонных к пучению и со слабой несущей способностью. Такой фундамент предпочтителен для дома из газобетона или дерева, то есть легких зданий. Подобное основание дает возможность передать всю тяжесть конструкции на более твердые и стабильные нижние слои грунта, которые не промерзают. Фундамент из свай с ростверком под кирпичный дом не предполагает дополнительных усилий, требуется лишь грамотный расчет.

Технология ТИСЭ

В условиях сложных грунтов и индивидуального жилищного строительства сегодня все чаще возводят ТИСЭ. Это разновидность свайного фундамента, где опора имеет усовершенствованную конструкцию, своеобразное техническое утолщение. Оно призвано повысить разрешенные нагрузки до 10-15 тонн на столб и противостоять пучению грунта при замерзании и вытеснению сваи.

Главным преимуществом возведения фундамента по ТИСЭ является то, что применяя всего лишь бур и опалубочную форму ТИСЭ не прибегая к помощи профессиональных каменщиков, зачастую, дорогих, можно соорудить основание для своего дома личными руками.

Детальнее ознакомиться с устройством свайно-ростверкового основания можно на следующей схеме.

Плюсы и минусы свайно-ростверкового фундамента

5 основных преимуществ:

  • Устойчивое и прочное основание один столб, которого выдерживает нагрузку до 10-15 тонн.
  • Применяется на подвижных и неустойчивых грунтах.
  • Дает возможность строить на склонах и участках с неоднородным рельефом.
  • Низкая себестоимость и экономия за счет меньшего расхода материалов.
  • Заливать ростверк можно бетоном приготовленным самостоятельно.

Недостатки:

  • Нет технической возможности обустройства подвала или цоколя.
  • Не подходит для тяжелых стен.
  • Довольно сложные расчеты конструкций.

stroitel-list.ru

для дома, своими руками, расчет

Сложные разновидности грунта, которые имеют такие минусы, которые характеризуются высокими рисками образования сверху пучений и повышенной степенью влажности. Технология их формирования требует строительство фундамента с особой формой и конструкцией.

Если на такой почве возводится дом, то лучше будет использовать надежное, долговечное и жесткое основание, например ленточный фундамент со сваями.

Армирование свайно-ленточного фундамента

Самый подходящий вариант для дома из пеноблоков – это ростверк, какой устанавливается на винтовых сваях. Представленный ростверковый фундамент имеет только плюсы, он способен оказывать сопротивление как продольной, так и поперечной деформации. Такими качествами обладает свайно-ленточный фундамент своими руками.

Читайте также: какой фундамент лучше подходит для строительства дома из газобетона?

Устройство и виды фундамента

Свайно-ленточный фундамент, какой размещается на винтовых сваях, способен иметь ряд преимуществ.

Основные плюсы лучше выражены в:

  • сопротивлении недостаточной устойчивости грунта;
  • технология способна внедряться в почву вплоть до достижения винтовой сваей твердого горизонта;
  • способности выдерживать большой вес возводимого дома из пеноблоков;
  • приеме нагрузки дома из пеноблоков на широкие и жесткие ленты ростверка.

Свайно-ленточный фундамент своими руками, в большинстве своем лучше получает хвалебные и положительные отзывы.

Читайте также: как правильно рассчитать и установить винтовой фундамент своими руками?

Такой мелкозаглубленный фундамент ленточного типа, в своей структуре это монолитная плита цоколя дома из пеноблоков, который способен надежно опираться на песчаную подушку.

Представленный свайно-ленточный мелкозаглубленный ростверковый фундамент включает в себя ростверк на сваях балочного или монолитного типов.

Cтроительство зимнего свайно-ленточного фундамента

Мелкозаглубленный свайно ленточный ростверк располагается на начальном этапе монтажа, он лежит между сваями, которые выполняют функцию вертикальных опорных элементов дома из пеноблоков.

Читайте также: по какой технологии ведут армирование ростверков свайных фундаментов?

При дальнейшем проведении работы ростверк поднимается и размещается поверх свай. Расстояние между сваями и детальный расчет, какой поможет произвести специальный онлайн-калькулятор, для этого достаточно выбрать нужные строки для заполнения известными данными.

Шаг между железобетонными элементами также поможет лучше рассчитать калькулятор, причем расчет лучше производить в самом начале монтажных работ.

Такой ростверковый фундамент, какой покоится на винтовых сваях, сформирован из ленты. При этом все элементы конструкции закреплены неподвижно и имеют один общий армирующий каркас.

Строение из пеноблоков, возводимое на таком ростверке, может обладать значительным весом. Расчет такой конструкции, расположенной на винтовых сваях производится с ориентировкой на особенности технологии, благодаря которой формируется ростверк.

Читайте также: какой фундамент подойдет лучше для бани и дома из пеноблоков?

Зачастую шаг и прочие параметры рассчитываются с помощью такого сервиса, как онлайн-калькулятор, какой не только производит расчет, но и способен указать нужное количество заливаемого цемента. Отзывы, которые получает онлайн-калькулятор в массе своей положительные.

к оглавлению ↑

Классификация фундаментов

Классификация фундаментов свайно-ленточного типа подразумевает наличие трех основных видов конструкций, в рамках каждой из них формируется ростверк. Несмотря на то, что шаг между сваями может быть разный, все виды между собой достаточно схожи.

Виды свайно-ленточного фундамента

Они могут быть:

  • основаниями на забивных несущих элементах;
  • основаниях на микросваях;
  • основаниях на бурнонабивной ленте.

Все представленные виды, в большинстве своем, имеют больше плюсы чем минусы. Те конструкции, которые размещаются в свайно-ленточных фундаментах дешевле монтируются на прочных опорах, которые забиваются в грунтовый слой на строительном участке.

Сверху крепится ростверк. Шаг выбирается произвольно, в зависимости от размеров конструкции. Сваи, применяемые в данном случае, имеют заостренный нижний конец.

Верхний конец снабжен специальным колпаком, который выполняет защитную функцию. Расчет такого фундамента забивного типа производится достаточно легко.

Ростверк таких конструкций может быть выполнен из дерева.

Опоры собираются из столбов, монолитная плита делается из бетона. Те основания, которые залегают на микросваях, имеют шаг, равный 2-2,5 метрам.

Читайте также: как построить столбчатый фундамент из труб?

Несмотря на относительно небольшую глубину залегания свай, такой ленточный ростверк вполне способен выдержать вес двухэтажного здания из пеноблоков или кирпича.

Расчет и армирование представленной конструкции производится с особой степенью тщательности. Это связанно с высокой степенью вероятности деформации грунта.

Те основания, которые крепятся на буронабивной ленте, имеют одну особенность. Опорные столбы, на которых лежит ростверк, дешевле обустраиваются в скважинах, которые высверливаются в траншее фундамента, а в них заливается монолитная плита.

Расчет такого фундамента производится с ориентировкой, что плита заливается прямо в опалубку, которая встроена в траншею. На дне траншеи производится бурение скважин, в которые и погружаются опорные столбы.

Читайте также: особенности возведения разных типов фундаментов для дома своими руками.

к оглавлению ↑

Расчет и предварительная подготовка

При создании фундамента одним из самых важных моментов является расчет его глубины и проведение общей разметки территории.

Сначала нужно узнать, насколько может промерзнуть грунт на выбранном участке. После того, как станет известен параметр глубины промерзания грунта, производится расчет глубины, на которую будут впоследствии погружена плита сваи.

Плита будет на 0,3-0,5 метров ниже, чем крайняя граница уровня промерзания почвы. После этого выбранный участок тщательно вычищают и производят выравнивание при помощи уровня. Далее производится детальная разметка при помощи арматуры, которая вбивается в землю.

Разметка проводится как по внешнему, так и по внутреннему периметру. Это приводит к тому, что становится известна ширина будущей ленты.

Вообще, параметр ширины ростверка, напрямую зависит от характеристик и разновидности используемого материала.

Если, к примеру, дом будет построен из дерева, а стены будут возведены с применением пеноблока, то ленты с шириной в 30 см вполне хватит для того, чтобы удерживать вес строения.

В случае если планируется строительство каменного или кирпичного дома, ширина ленты может быть равна 40-60 см. При этом глубина всей монолитной конструкции не должна быть меньше 45 см.

Свайно-ленточный фундамент заливка

Этот параметр напрямую зависит от того, сколько будет весить будущее строение. После первой разметки проводится вторая – она нужна для вкапываемых свай. В такой конструкции сваи располагаются с шагом, равным 1,3-1,5 метрам друг от друга.

к оглавлению ↑

Отзывы о технологии

Как уже упоминалось выше, отзывы о фундаментах свайно-ленточного типа в большинстве своем положительные.

Олег, 53 года, Омск:

Живу в частном доме и решил обзавестись небольшим флигелем. Стены делал деревнями, а потому фундамент был построен на микросваях. Потихонечку делали все работы с двумя сыновьями. Справились довольно-таки быстро. Минусы не наблюдаю. Флигелек теперь стоит как влитой!

Сергей, 47 лет, Вологда:

Купил себе участок в деревне, снес старую обветшавшую избушку и построил на том месте кирпичный дом. Фундамент делали местные умельцы на бурнонабивной ленте. Нареканий на конструкцию нет, вот уже несколько лет не наблюдаю ни малейшей трещины в цоколе.

Владимир, 38 лет, Шексна:

У меня есть небольшая бригада строителей, возводим дома начиная с фундамента. Практически всем клиентам делаем свайно-ленточные фундаменты. Еще ни разу никто о них плохо не отзывался. Минусы не наблюдаются.

к оглавлению ↑

Установка свай своими руками

Для того чтобы пробурить скважину для размещения будущей сваи, можно воспользоваться ручным или садовым буром. Есть альтернатива – покупка уже готовых свай, которые снабжены круглым сечением.

При создании скважины важно не забывать о том, что к существующей длине сваи плюсуются лишние 30 сантиметров.

Они предназначены для песчаной подушки, которая укладывается на дно скважины. Для этого нужно дно засыпать обычным речным песком, а затем, как следует, полить большим количеством воды, после чего утрамбовать.

После этого можно производить установку металлических или асбестоцементных труб и производить обшивку стен рубероидом.

Для каждой отдельно взятую скважину снабжают подошвой. Для того чтобы ее создать в трубу заливают бетонный раствор на 30-35 см, а затем производят поднятие трубы на 20-30 см.

к оглавлению ↑

Свайно ленточный фундамент своими руками (видео)

к оглавлению ↑

Изготовление опалубки и заливка бетоном

После того, как траншея вырыта, ее дно покрывается песком для создания так называемой песчаной подушки. Ее ширина не должна превышать 150 мм.

При этом слой песка должен быть ровно рассредоточен по всему периметру. Как и в случае со сваями, эта плита обильно заливается водой и подвергается плотной утрамбовке.

Для придания дополнительной прочности она покрывается слоем щебня. Опалубка изготовляется из любых подручных материалов.

Это могут быть широкие доски или положенные друг на друга листы ДСП. Далее, уже готовые конструкции приколачиваются к забитым в землю на расстоянии друг от друга кольям. Колья необходимо расположить на вешнем крае траншеи, вырытой для фундамента.

Чтобы при заливе бетонная масса не разрушила структуру опалубки нужно позаботиться об установке внешних креплений.

После завершения измеряется высота опалубки, а на дно вырытой траншеи производится укладка кирпича. После этого производится заливка бетоном свай всего сооружения.

Перед этим сваи плотно утрамбовываются и проверяются на наличие образовавшихся пустот. Для того чтобы залитые бетоном сваи случайным образом не соединились с лентой фундамента, не нужно дожидаться тех пор, когда бетон окончательно затвердеет.

Для этого изначально заливается образовавшаяся монолитная верхушка всего фундамента. Все это производится в максимально короткий временной промежуток для того, чтобы бетон лег ровно.

Ровность залитого фундамента проверятся с помощью уровня, положенного на его верхнюю сторону. После проведения заливки застывание бетона может длиться до двух недель.

Это зависит от погодных условий. Если погода жаркая, то рекомендуется производить поливку фундамента холодной водой, а при наступлении повышенной влажности накрывать пленкой из полиэтилена.

pofundamenty.ru
