Монтаж винтовых свай своими руками: как закрутить

От качества фундамента зависит надежность и долговечность всей постройки. Строительство дома на винтовых сваях можно вести на неустойчивых грунтах, в подтопляемой зоне, на участке со сложным рельефом, в сейсмически активных районах.

Эта технология является одной из самых экономически выгодных. Достаточно легко осуществить монтаж винтовых свай своими руками. Из этой статьи можно почерпнуть информацию, как правильно установить винтовые сваи, чтобы постройка служила долгие годы без ремонта.

Что такое винтовые сваи

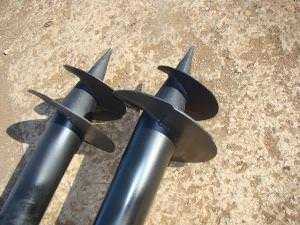

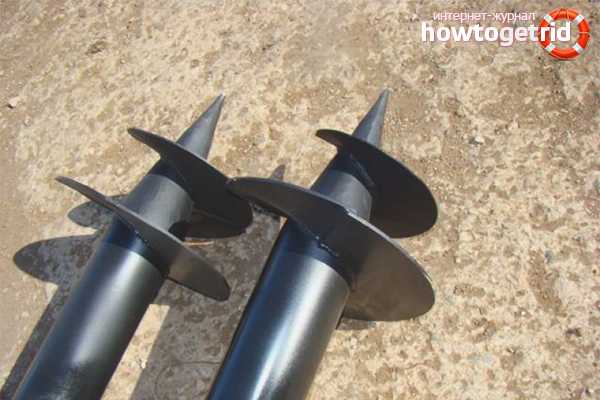

Винтовые сваи изготавливают в виде металлической трубы с острием и винтовыми лопастями внизу. Могут использоваться на сложных грунтах. Не подходят к монтажу на каменистой и скальной почвах, так как не смогут пробить очень твердый слой при бурении.

Срок эксплуатации дома зависит от правильного монтажа свай

Размеры опор зависят от массы сырья, из которого будут строить дом и несущей нагрузки стройматериалов, людей и предметов, находящихся в доме.

Кроме этого, при расчете учитывают среднюю массу снегового пласта, который может находиться на кровле в зимнее время.

От правильной установки свайно-винтового фундамента будет зависеть срок эксплуатации всей постройки.

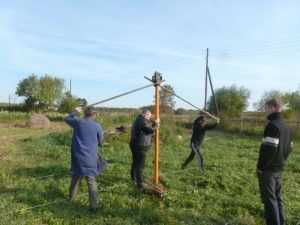

Завинчивание винтовых свай не под силу одному человеку, для выполнения работ понадобятся подсобные рабочие.

С чего начать

Для определения типа грунта необходимо вынуть почву с глубоких слоев

Перед тем как принимать решение о строительстве дома на сваях, нужно изучить состояние грунта и определить уровень залегания подземных вод. Такие сведения можно получить в геодезических, строительных организациях или у соседей, которые ведут или вели строительство.

Чтобы самостоятельно определить, какие пласты грунта залегают под строительным участком, проводят пробное бурение. В нескольких местах участка копают скважины, глубиной на 1,5 м больше, чем длина сваи. На лопастях бура остаются частички грунта, присутствующие внутри скважины.

При обнаружении обводненного участка нужно расположить сваи для винтового фундамента так, чтобы его обойти.

Препятствия для монтажа

Крупные камни в почве означают, что место не подходит для вкручивания свай

Монтаж свайно-винтовых фундаментов осуществляют гидравлическим аппаратом или вручную.

Установка винтовых свай своими руками выполняется методом вкручивания опоры по типу самореза.

Препятствиями для установки свайно-винтового фундамента может служить:

• наличие в почве больших булыжников (более 5 см в диаметре) или мусора;
• залегание в грунте бетонных конструкций от старых построек;
• корневая система деревьев значительно осложнит завинчивание свай;

Технология монтажа вручную включает использование длинного рычага для завинчивания винтовых свай. Если близко к месту установки опор для фундамента располагается постройка, забор, столб или дерево рычаг не получится провернуть на 360 градусов. Это будет служить препятствием для устройства фундамента на винтовых сваях.

Определяем длину сваи

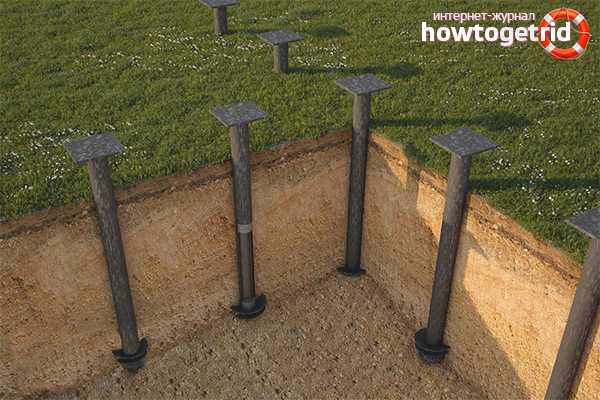

На устойчивых грунтах достаточно вкрутить сваи на длину 2,5 м

Длина опор, применяемых для устройства винтового фундамента, будет зависеть от почвы, глубины ее промерзания и уровня расположения ростверка.

Если на участке присутствует устойчивый грунт, достаточно будет устанавливать опоры длиной 2,5 м. На сложном рельефе с перепадами высоты понадобятся конструктивные элементы различной длины, зависящей от высоты местности.

На неустойчивой почве опора должна быть такой длины, которая достанет до устойчивого плотного грунта. Его расположение определяют пробным бурением.

Вкрутить винтовую конструкцию нужно на такую глубину, где залегает песок, глина. Устойчивый грунт обеспечит плотное закрепление несущего элемента в почве. Присутствие плотной фракции определяют по частичкам, оставшимся на лопастях.

После этого замеряют глубину расположения пласта. Опускают на веревке камушек внутрь скважины до тех пор, пока он коснется дна. Делают пометку на бечевке, поднимают ее и измеряют длину.

В сейсмически активных районах длина скважины должна быть не менее 4 м. Приобретают опоры на полметра длиннее расчетных. Лучше потом обрезать излишек, чем в процессе бурения, окажется, что длины сваи не хватает.

Выбор правильного диаметра

Изготавливаемые в производстве диаметры свай и их назначения указаны в таблице:

№	Диаметр	Назначение
1	5,7 см	Подходят для монтажа забора из сетки рабицы.
2	7,6 см	Используют в качестве опор для бетонных заборов, небольших построек хозяйственного назначения, дачных домиков.
3	8,9 см	Подходят для строительства одноэтажных домов. Одна такая свая может выдерживать нагрузку от 3 до 5 тонн.
4	10,8	Применяют в строительстве домов в 2 этажа из легких строительных материалов. Опора такого диаметра способна выдержать нагрузку от 5 до 7 тонн.

Расчет массы дома

Рассчитывают общий вес всех строительных и отделочных материалов, которые будут применять при возведении. Берут в расчет предположительный максимальный вес мебели, предметов быта, людей, которые будут находиться в доме. Рассчитывают массу ванной или бассейна с учетом того, что резервуар будет наполнен водой.

Учитывают нагрузку снежного пласта, который может лежать на крыше в зимнее время. Этот показатель рассчитывают по карте в зависимости от региона:

Расчет количество свай

Количество опор, которые понадобятся для устройства основания, будет зависеть от проекта и несущей нагрузки дома.

Нормативные требования:

№	Материал постройки и др. факторы	Расстояние между опорами
1	Каркасные и деревянные дома	Не более 3 м
2	Дом из пеноблоков, газоблоков и др. легких материалов	Не более 2 м

При ведении строительства в климатической зоне с сильными ветрами расстояние между опорами уменьшают до 2,5 м.

Количество свай рассчитывают по формуле: складывают все возможные нагрузки, а полученное значение делят на несущую нагрузку одной сваи.

Правила размещения свай

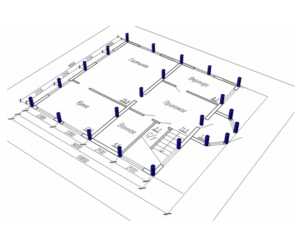

Сваи размещаются по углам будущей конструкции и по центру несущих конструкций

Перед тем как осуществлять монтаж свай, нужно выполнить разметку их расположения на участке. Для этого первоначально рисуют на бумаге план расстановки опор, руководствуясь проектной документацией.

План дома делят на прямоугольники, рассчитывают размер каждого участка. На каждом углу прямоугольника и по центру всех несущих конструкций размещают сваю.

После того как определено расположение опор на участках с максимальной несущей нагрузкой, оставшееся между элементами расстояние делят на равные отрезки. В зависимости от расчетного количества опор равномерно распределяют их по периметру. Подробнее о планировке смотрите в этом видео:

Если проектом предусмотрены колонны или камин, под ними обязательно должна находиться опора.

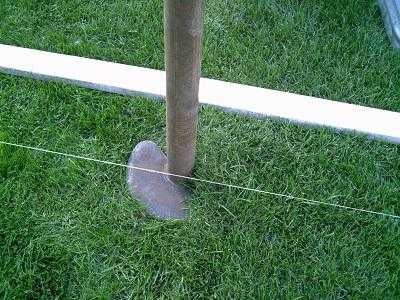

Разметка на местности

Переносят план расстановки опор с чертежа на местность.

Места установки намечают деревянными брусьями с заостренным нижним концом (для более легкого заглубления в грунт), между кольями протягивают бечевку по всему периметру постройки и диагоналям.

Нужно, чтобы разметка периметра и диагоналей фундамента из винтовых свай располагалась строго по плану.

Монтаж свай своими руками

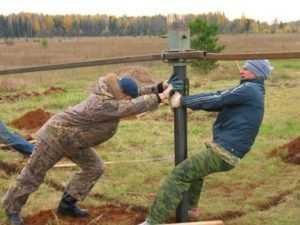

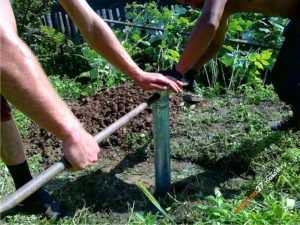

Для закручивания свай вам понадобится несколько пар рабочих рук

На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

• толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
• рулетка, магнитный уровень;

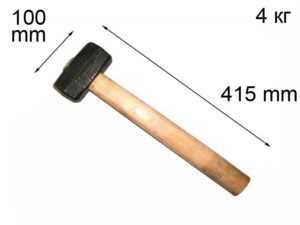

• лопата, лом, кувалда, молоток;
• мел или маркер;
• деревянные колышки или прутья арматуры;
• болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка

Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.

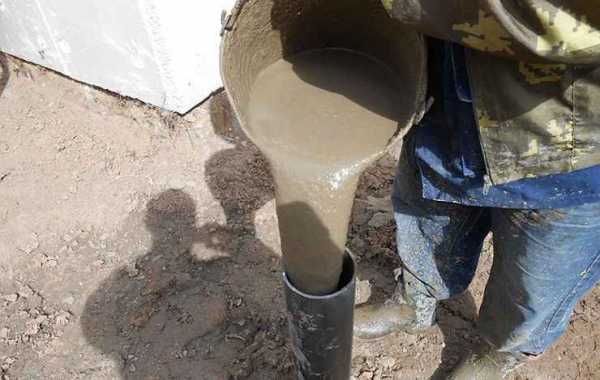

6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

При строительстве дома на свайно-винтовом фундаменте нужно четко придерживаться технологии установки винтовых свай.

Оборудование для монтажа

Применение специального оборудования для завинчивания винтовых свай одному упрощает и облегчает работу, но допускает некоторые погрешности.

Разработаны портативные устройства, которые можно транспортировать в легковом автомобиле.

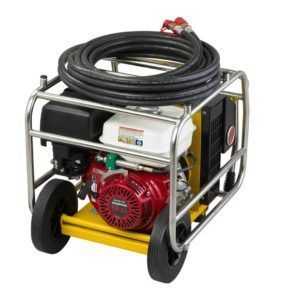

Инструкция по работе бензигидростанции УЗС-1:

• в ствол опоры вставляют гидровращатель, его вал с винтовой конструкцией закрепляют с помощью стопора;
• устанавливают конструкцию с установленным в ней механизмом на размеченное место;
• к гидровращателю крепят рычаг, конец которого укрепляют на земле;
• включают станцию, она начинает ввинчивать опору.

Агрегат запускают и выключают с помощью рычага. Такие станции подходят для ввинчивания конструкций диаметром от 79 до 113 мм при индивидуальном строительстве. Устанавливать винтовые сваи для многоэтажных домов нельзя, они не выдержат значительных несущих нагрузок. Подробнее смотрите в этом видео:

Для более быстрого закручивания, можно присоединить к конструкции дрель

Еще один способ механизированной установки включает использование дрели и редукторного гайковерта.

Конструкцию скрепляют болтами.

На трубу будет действовать значительное усилие, поэтому для ее усиления и предотвращения от деформации прокладывают швеллер.

Дрель подключают к напряжению, вращаясь, она вкручивает винтовую конструкцию. Нужно строго контролировать вертикальный уровень при погружении.

Винтовая опора будет надежной только в том случае, когда она передает несущую нагрузку от дома на плотную устойчивую почву и не проседает под действием силы тяжести. Завинчивают ее до упора, пока она достигнет грунта такой плотности, который не дает погрузиться ниже.

Вне зависимости от выбранной технологии монтажа закручивание винтовых свай своими руками должно выполняться строго в вертикальной плоскости с использованием уровня.

kakfundament.ru

как сделать фундамент на винтовых сваях (полное описание и рассчет)

В этой статье рассмотрен весь процесс монтажа винтового фундамента своими руками. Полное описание и расчет свайно-винтового фундамента далее.

О производителях винтовых свай

Винтовые сваи можно изготовить своими руками, но необходимо соблюдать требования международного стандарта

Различные статьи компаний, имеющих сбыт на рынке строительных товаров, как правило, единодушно призывают к тому, что сваи для свайно-винтового фундамента нужно обязательно покупать (а не изготавливать самому). Подкрепляются  утверждения, только одним, но убойным аргументом – собственноручно изготовленные сваи недостаточно надежны. Они не смогут стать гарантом безопасности для жилого дома и способны лишь на то, чтобы держать на себе фундамент баньки или дачного домика.

Однако изготовление и монтаж винтовых свай своими руками часто обусловлено не столько экономическими соображениями, сколько заботой о качестве и надежности. Существуют много фирм на рынке, производящих сваи по всем требованиям технологии. Но есть и такие, которые делают их из труб, бывших в употреблении. Кроме того, трубы могут не соответствовать требованиям.

По международным стандартам надежность конструкции обеспечивается при толщине стенки трубы не менее 9, 5 мм. (Международный строительный код 2009, пункт 1810.3.5.3.)

Чем обусловлено применение свайного фундамента, как устроена свая

Расчет свайно-винтового фундамента, опеределение нагрузки на сваю

Необходимость возведения фундамента по данной технологии часто вызвана характерными признаками грунта (суглинок, плывуны, макропористая почва, песчаная, глинистая и т. Д.). Метод использования свай придает дому бóльшую надежность и делает структуру свайного фундамента прочной и устойчивой на местности с нестабильным грунтом. Иногда дом на сваях делают потому, что техника не может пройти в данной местности: нет дороги.

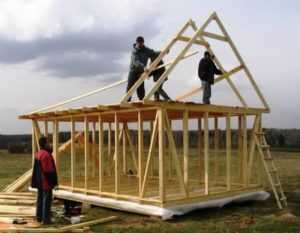

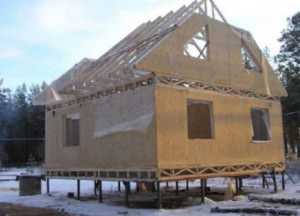

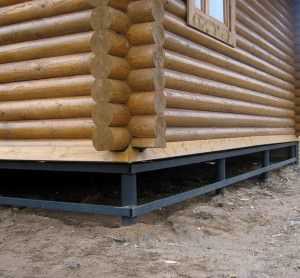

Обычно на свайном фундаменте возводят легкие и прочные дома: из бруса, каркасные, блочные, из сборных панелей. Способы размещения свай обусловлены задачами строительства. Для частных домов используют, в основном,  способ свайного поля. Здание малой площади расположено на свайном фундаменте, который испытывает значительные вертикальные нагрузки. Их связывают, для повышения прочности по периметру или объединяют ростверком (бетонное покрытие с армированием). Используются они по принципу действия сваи-стойки, когда давление от веса здания должно переходить на грунт.

Свайно-каркасный фундамент подходит для домов легкой конструкции, например, каркасного

Основным правилом при учете надежности должен являться правильный расчет несущей способности сваи, изготовленной самостоятельно, а также характеристики грунта. Другими словами, какую нагрузку способна выдерживать отдельная свая, чтобы впоследствии не было риска осадки. Рассчитывая способность сваи выдерживать нагрузки, исходят из того, каким окажется вес построенного дома.

Максимальная нагрузка

Средняя нагрузка на трубу диаметром 56 мм, не должна превышать 5 тонн

Насколько глубоко свая должна входить в землю? Обычно ее заглубляют от 1, 5 до 3 метров.

Главное условие – она должна пройти слой грунта, промерзающий зимой. Свойство грунта удерживать влагу в порах особенно свойственно супесям и суглинкам. Зимой вода замерзает и занимает в почве бóльший объем. Эту особенность называют пучением грунта и строители хорошо знают, что нужно ограничивать усадку дома с помощью допустимых величин. Говоря иначе, давление дома на свое основание не должно быть выше расчётного сопротивления грунта, подверженного силам пучения.

Конечная часть сваи с винтом должна находится в прочном слое, не содержащем грунтовых вод и ниже слоя промерзания почвы.

Как рассчитать глубину, на которой должен остановиться нижний конец сваи? Можно обратиться к нормативным документам и воспользоваться

таблицей 1. Чтобы определить, насколько должна быть забита свая именно в вашем случае, воспользуйтесь тем же документом – таблица 2. Скачайте весь документ СНиП о строительстве свайных фундаментов (Ссылка на скачивание .doc файла СНиП 2.02.03-85 «Свайные фундаменты»).

Таблица 1. Расчет заглубления винтовой сваиТаблица 2. Расчет заглубления винтовой сваи для разного рода грунтов

По показаниям, приведенным в таблицах, свая из трубы диаметром в 56 мм. способна выдержать нагрузку до трех тонн. Необходимо знать, что для данной трубы средняя нагрузка не должна превышать пяти тонн. Уверения продавцов о нагрузке в 20 тонн ничем не обоснованы.

Коррозийные показатели свай винтового фундамента

Сваи обязательно надо обрабатывать антикоррозийными средствами

В работах на тему свайных фундаментов (Н. С. Метелюк, Г.Ф. Шишко, А. Б. Соловьева, В. В. Грузинцев. Сваи и свайные фундаменты. Справочное пособие.- Киев.: Будивельнiк, 1977) приводятся данные о коррозии, которым подвергается свая в грунте. Этот показатель определен двумя или пятью десятыми миллиметра в год. Британский стандарт BS 8004 “Фундаменты” (пункт 10.3.5) указывает, что в не разрушенных грунтах этот показатель составит один-два миллиметра за 90-100 лет. Рассчитывайте, насколько грунт агрессивен, учитывайте качество стали и покрытие, применяемое против коррозии.

Основные параметры при расчете:

• условия грунта
• режим залегания грунтовых вод
• особенности свай, их изготовления
• присутствие шлама (пылевые и мелкие составляющие) в твердой почве конечной точки

Как изготовить сваи своими руками

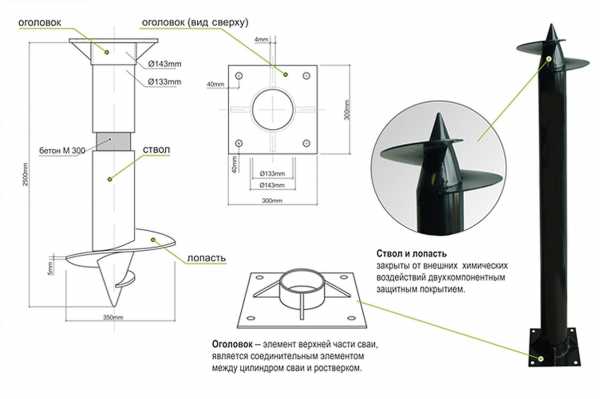

Свая состоит из трех частей:

1. Собственно, сама свая, ее несущая часть – это труба определенного диаметра, от 86 мм. и выше.
2. Винт, наваренный на заостренный конец сваи.
3. Специальный оголовок, на который крепится обвязка или брус.

Свая изготавливается из трубы нужного диаметра, если наконечник не литой, его изготавливают следующим образом: концы труб режутся на сектора на необходимый размер вглубь по лекалу. Затем они свариваются на конус. Швы рихтуют.

Для винта используют отработанные диски или режутся новые по шаблону, из стали в 5-6 мм.

Шаблон для изготовления винта для сваи

Наружный диаметр учитывает особенности грунта. Чем глубже расположена свая, тем меньше винт.

Тисками зажимают заготовку винта, растягивают его (а проще говоря – выколачивают нужный размер).
Затем он к свае крепится при помощи сварки, ее покрывают антикоррозийным покрытием или красят.

На сваи изготавливается оголовок. Он становится основанием для крепления швеллера или балки. Лопасти сваи должны быть шире диаметра трубы минимум на 30 мм.

Монтаж свайного поля

Разметка

Разметку площади проводят с помощью веревки и колышков, сваи должны распределятся равномерно

Перечислим инструменты:

• арматура для разметки
• уровень магнитный и обычный, для точности можно использовать лазерный уровень
• рычаги
• болгарка
• сварка
• составляющие для бетонной смеси, емкость.

По углам тщательно расчищенного и по возможности выровненного участка установите арматуру, по очерченному периметру. Учтите ширину будущей обвязки, трубы (сваи) должны забиваться по центру. Колышки или арматуру соединяют веревкой, которую следует сильно натянуть, чтобы она нигде не провисала. По веревке на расстоянии, просчитанном заранее, устанавливаются все точки (при помощи арматуры больше 50 см.). Отсчет нужно вести от места пересечения веревки. Поле может быть самым разным.

Устанавливайте арматуру с учетом того, что места бурения будут располагаться рядом. Измерьте получившиеся диагонали, чтобы убедиться в том, что расстояния равны. Если при закручивании свай используется бур, то его диаметр должен быть чуть больше диаметра трубы. Начинайте установку свай с углов. Расстояние между сваями должно быть одинаковым, на сваю установите магнитный уровень (угол наклона не больше 1-2 градусов), чтобы она не ушла от вертикали. Чем свайное поле будет более плотным, тем надежнее будущий фундамент.

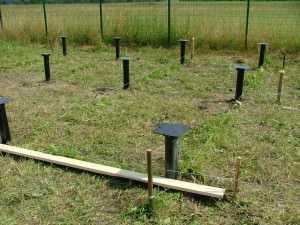

Установка винтовых свай своими руками

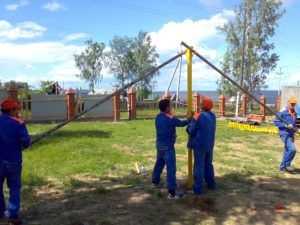

Сваи закручивают, применяя рычаги либо технические средства

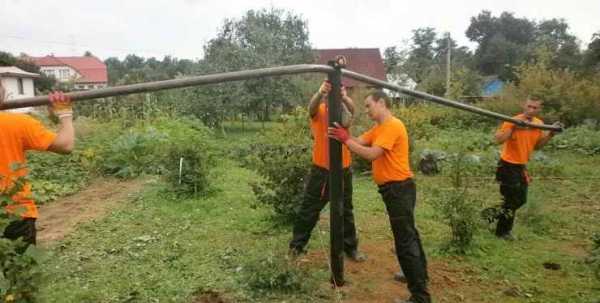

Сваи закручивают при помощи труб, используя их как рычаги. Вставляют в трубу лом и с его помощью надевают рычаги из трубы с большим диаметром. Нужно сказать, что это очень трудозатратная операция, которую лучше делать с сильными помощниками. Или воспользоваться услугами техники.

Использовать ли бур для того, чтобы установить сваи? На этот вопрос существуют разные мнения. Иногда делают лидерные отверстия буром, что облегчает ее последующее забивание, но нарушает плотность почвы. Когда свая непосредственно вкручивается в землю, то грунт возле нее уплотняется за счет того, что свая его вытесняет. Характеристики уплотненного грунта повышаются, особенно по сравнению с рыхлым. Вероятность того, что в ствол шахты проникнет вода, становится меньше.

Если делать лидерные отверстия, то короче на метр или два длины сваи в целом.

Иногда сваи выравнивают подручными средствами: ломом, распорками. Расхождение не более 2 см. можно устранить с помощью винтового домкрата.

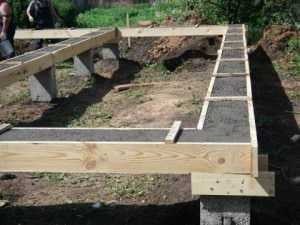

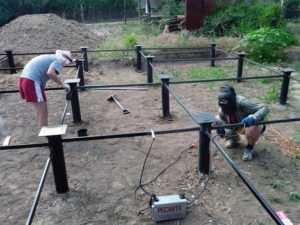

Монтаж общего каркаса

К установленным сваям приваривают оголовники, выравнивая все по уровню

По шпагату или лазерному уровню определяют общий уровень поля, затем обрезают сваи. Делают раствор и заливают в трубы. Вставляют оголовники, приваривают, зачищают швы. На оголовники монтируется объединяющая общая связка, что придает всей конструкции жесткость и устойчивость. К ней делают обвязку, которая служит основанием дома.

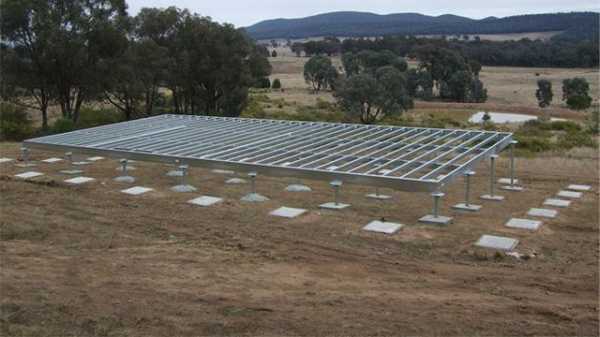

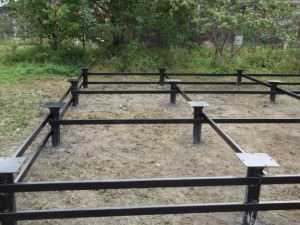

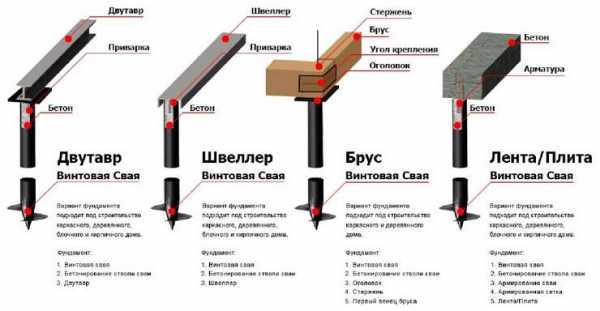

На оголовники монтируется объединяющая общая связка (швеллер или двутавровая балка), что придает всей конструкции жесткость и устойчивость. К ней делают обвязку из бруса, который служит основанием дома.

По ходу познакомьтесь со свайно-ростверковым фундаментом.

Сваи можно использовать при строительстве каркасных бань.

Когда вы выстроите дом, то ему обязательно будет нужна лестница на второй этаж.

Конструктивные особенности свай, практические советы:

• Наконечники для свай лучше варятся из стали марки 20-25, по технологии ХТС.
• Чем больше диаметр винта, тем сложнее сделать лопасть, так как очень трудно разогнуть металлический диск.
• Если не удалось вогнать сваю строго по вертикали и она сильно ушла в сторону (порода, камни), ее можно срезать и вогнать рядом другую. Не стоит вывинчивать ее, это приводит к проседанию в процессе эксплуатации.
• Следите за тем, чтобы раствор полностью заполнил трубу, выполняйте эту операцию как можно тщательнее.
• Если сваи состоят из двух лопастей, они обе должны находиться ниже уровня промерзания земли, иначе грунт, ввиду того, что он подвержен пучению вследствие промерзания, будет воздействовать на лопасть, находящуюся в мерзлом грунте, действуя «на разрыв».
• Не забывайте покрывать места сварки антикоррозийным покрытием.

orcmaster.com

монтаж своими руками, видео и пошаговая инструкция

Существует действительно большое количество всевозможных способов возведения фундамента. Более того, со временем появляются всё новые методы, так как прогресс не стоит на месте. Но, несмотря на это, строительство домов на винтовых сваях по-прежнему пользуется огромной популярностью.

Дабы понять, как строить здания на винтовых сваях, нужно в обязательном порядке ознакомиться технологией возведения свайных фундаментов. Всё дело в том, что у технологии ряд преимуществ, о которых нужно рассмотреть перед процессом строительства дома.

Видео: монтаж винтовых свай своими руками



Сваи, активно используемые сейчас строителями во всём мире, представляют собой полые трубки с диаметром до 30 сантиметров. К их концам приварены специальные винты. Их используют для строительства тяжёлых зданий и сооружений. Однако для строительства небольших лёгких конструкций могут быть использованы сваи диаметром от 57 до 108 мм, что экономически более целесообразно.



Полые трубки ввинчиваются и вдавливаются в подготовленный грунт, после чего их концы срезают в один уровень, а на верхушку устанавливают оголовок. После этого сверху делают обвязку. В зависимости от способов обвязки, её могут делать как с помощью дерева, так и металла. Как только всё это будет сделано, полость каждого свая заливается бетоном, дабы укрепить фундамент будущего сооружения и избавиться от воздуха, который находиться в трубках. Также это делается и для того, чтобы предотвратить коррозию, которая может негативно сказаться на устойчивости будущих сооружений.



Сваи могут устанавливаться двумя способами, каждый из которых имеет свои особенности. Первый способ – механическое ввинчивание. Благодаря специальной технике, которая используется при этом методе, можно значительно сократить время возведения фундамента. Более того, этот метод позволяет добиться строго вертикального ввинчивания, что может благоприятно сказаться на устойчивости сооружений. Второй способ – ручное ввинчивание. Этот метод является более экономичным, но он требует определённой сноровки и навыков. Дело в том, что если с первого раза не получиться ввинтить свай, то второй попытки в этом случае быть не может.

Преимущества и особенности свайно-винтового фундамента

• максимально быстрое возведение, которое по своей скорости на 15–30% превосходит строительство бетонного фундамента;
• несмотря на высокую скорость возведения, свайный фундамент обеспечивает высокую несущую способность;
• работы можно выполнять как летом, так и зимой;
• возможность использования абсолютно на любой почве, в том числе на болотах и грунтах с просадкой;
• возможность проведения всех работ вручную, без использования техники;
• нет необходимости в тщательной подготовке и выравнивании грунта перед возведением фундамента;
• строительная чистота;
• отсутствие грунтовых вибраций во время ввинчивания трубок;
• возможность проведения работ на абсолютно любой территории, в том числе и в условиях плотной городской застройки;
• возможность проведения ремонта фундамента в любое время;
• винтовые сваи готовы к принятию нагрузки сразу после их ввинчивания, что позволяет сократить время строительства зданий;
• простота и лёгкость возведения свайного фундамента.

Что нужно сделать перед началом возведения дома на свайном фундаменте

Перед тем как возводить фундамент на сваях, нужно провести ряд подготовительных работ, дабы избежать возможных негативных последствий в будущем. Для начала необходимо выполнить анализ грунта, на котором планируется строительство здания или сооружения. Этот процесс лучше доверить специальной фирме, которая имеет большой опыт в такой сфере. Специалисты этой компании проверят агрессивность грунта, а также уровень залегания подземных вод. Благодаря этому они смогут рассчитать срок службы фундаментам и определят несущую способность свай. Без этого не стоит начинать строительство.

Также необходимо уделить особое внимание самим сваям, ведь не все они одинаковы. Покупать сваи необходимо лишь сопровождающей их документацией, в которой должны быть указаны все условия, необходимые для их использования. Дабы фундамент просуществовал максимально долго, нужно отдавать предпочтение сваям с антикоррозийным покрытием. Особенно это касается тех случаев, когда строительство планируется в условиях слишком жёстких или влажных грунтов.

Необходимые материалы для возведения свайного фундамента

• бетономешалка;
• строительные материалы для изготовления цемента;
• брус из дерева или швеллер;
• сварочный аппарат;
• уровень и отвес;
• прутья для завинчивания;
• мастика;
• шлифовальная машина;
• наголовники;
• отделочные материалы;
• сваи.

Пошаговая инструкция установки фундамента на сваях

1. Для начала нужно сделать разметку участка, на котором будет вестись строительство. Для этого необходимо разделить план дома на определённые прямоугольники. В этом случае погрешность не должны превышать 1–2 сантиметра.

2. Ввинчивание свай нужно начинать в тех местах, где будут углы будущего здания. Если длина трубы до 2,5 метра, то для их монтажа необходимо использовать специальные пруты, которые вставляются в нужно специальное отверстие. В случае с длинными винтовыми сваями (от 2,5 до 4 метров), нужно использовать удлинители и рычаги. Трубки надеваются на удлинитель, который скрепляется с ними с помощью отверстий. После этого начинается монтаж. Если речь идёт о ручном ввинчивании, то в этом процессе должно быть задействовано минимум 3–4 человека, дабы всё прошло без проблем. Во время ручного монтажа нужно постоянно следить за тем, чтобы свай строго вертикально ввинчивался в грунт. Для этого нужно использовать уровень и отвес. Допускается отклонение в 1–2 градуса от вертикальной оси.



3. После ввинчивания всех свай в грунт на глубину, которая соответствует расчётным данным, нужно с помощью дальномера определить высоту всех выступающих труб из земли. С помощью шлифовальной машины эту высоту нужно привести к одинаковому показателю.

4. Как только все сваи будут приведены к одной высоте, можно начинать заливать полости труб бетоном. Делать это нужно постепенно, дабы избежать возможности появления воздушных прослоек.

5. Когда раствор будет залит во все сваи, нужно дать ему время, чтобы он застыл. Как только это произойдёт можно начинать приваривать наголовники к трубкам.

6. В зависимости от выбранного способа обвязки труб, монтируется конструкция фундамента. Делается это с помощью брёвен или сварки. Если использовалась сварка, то все швы необходимо смазать мастикой, дабы избежать коррозии.

7. После этого можно начинать отделку фундамента. Делать это можно как с помощью дерева или декоративных панелей.

Виды свайно-винтового фундамента

• С деревянным брусом, который идеально подходит для строительства зданий из СИП-панелей.
• Со швеллером, который является оптимальным выбором при возведении тяжёлых зданий и крупных домов.
• С заливкой железобетонной плиты. Этот вид свайного фундамента является наиболее предпочтительным выбором для возведения зданий на неустойчивых грунтах, например, на болотах.
• С заливкой железобетонного ростверка. Этот способ замечательно подходит для строительства домов из кирпича, так как этот вид свайно-винтового фундамента способен выдерживать огромные нагрузки.

Похожие материалы

stroitelnyj-portal.ru

Как поставить винтовые сваи для фундамента своими руками

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь

fundamentaya.ru

Винтовые сваи своими руками для фундамента: изготовление, установка :: SYL.ru

Фундамент с использованием опор сегодня очень распространен по той причине, что его достаточно просто возвести. Кроме того, винтовые сваи своими руками можно изготовить, что удешевляет процесс проведения работ. Если на территории застройки пучинистые грунты, которые регулярно подтапливаются, то использовать подобную технологию строительства тем более актуально.

Особенности изготовления опор

Винтовые сваи своими руками сегодня все чаще изготавливаются или приобретаются для возведения фундамента. Такая их популярность заключается в том, что данные элементы для основания можно изготовить самостоятельно, а материалы на строительном рынке для проведения данных работ очень доступны. Конструкция стальной опоры имеет в основе трубу, толщина стенки которой должна быть равна 4 мм или больше, помимо прочего, опора должна иметь режущую лопасть, которая укрепляется на наконечнике конусообразного типа. Имеется в системе и оголовок, который крепится к верхней опорной части элемента посредством сварки.

Необходимость наличия оголовка

Если вы решили изготовить винтовые сваи своими руками, то важно помнить, что оголовок необходим только в том случае, если предполагается возводить деревянную постройку. Для домов, в основе стен которых предусмотрены другие материалы, подобная составляющая не используется. Стоит помнить, что если производить самостоятельное изготовление главных элементов фундамента, то ответственность за прочность будет лежать на самом изготовителе.

Конечный результат проведения работ напрямую зависит не только от качества используемой в работе стали, но и от прочности сварного шва. Необходимо будет соблюсти габариты и обеспечить надежное крепление каждого элемента сваи. Если верно выполнить опору, ее использование обеспечит плавное и равномерное вхождение конструкции в почву. Элемент будет соответствовать расчетным нагрузкам. Кроме того, опоры гарантируют максимум устойчивости всей постройки.

Если винтовые сваи своими руками будут изготавливаться, то каждый элемент должен обладать высоким запасом прочности и надежности, только так удастся обеспечить устойчивость фундамента и всей конструкции. Если вы желаете сэкономить, то обязательно нужно ознакомиться с рекомендациями, которые пригодятся для проведения работ по изготовлению свай.

Советы специалиста по изготовлению опор

Для того чтобы сваи винтовые для фундамента своими руками изготовить, необходимо подобрать металлические трубы, диаметр которых соответствует расчетным параметрам. Не менее важно учесть и максимальную толщину стенки. Перед проведением работ необходимо подготовить металлические заготовки или полотна стали, которые лягут в основу опор и оголовка.

Диаметр и длина свай

Диаметр и длину металлических труб можно отнести к главным техническим характеристикам опор. Выбор данных параметров будет зависеть от разновидности почвы. Длина вычисляется на основании нагрузки, которая производится строительной конструкцией. Таким образом, для того чтобы изготовить сваи винтовые для фундамента своими руками, нужно подобрать трубу, диаметр которой равен 89 мм. Для массивной ограды будет необходимо подготовить опоры с диаметром в пределах 47-89 миллиметров.

Технология проведения работ по изготовлению винтовых свай

Для того чтобы изготовить ствол сваи, нужно подготовить трубу. На конце этого элемента с помощью болгарки следует вырезать треугольные фестоны, количество которых ограничивается шестью штуками. После в дело вступает кувалда, с помощью которой нужно сформировать конус.

Когда производится изготовление свай винтовых своими руками, будут образованы стыки, которые нужно тщательно проварить и отрихтовать. Проходная часть должна быть изготовлена с помощью специальных заготовок, которые имеют литые наконечники, что наиболее предпочтительно. В качестве альтернативного решения можно использовать лекало и сталь, толщина которой должна быть равна шести миллиметрам.

Когда осуществляется изготовление свай винтовых своими руками, должна быть выполнена заготовка винта, которую нужно будет надеть на конусообразный наконечник и немного укрепить сваркой, действуя со стороны внутреннего края рабочей кромки. После, используя монтировку, нужно будет растянуть заготовку, превратив ее в спираль. Действовать таким образом нужно до тех пор, пока внутренняя часть элемента не окажется состыкована с трубой. После изнутри к стволу сваи необходимо приварить сбегающую кромку, а затем — и всю оставшуюся лопасть. Когда изготавливается винтовая свая своими руками, чертежи которой можно рассмотреть в статье, нужно будет поработать над оголовком, трудностей с которым возникнуть не должно. При этом особенное внимание нужно уделить качеству сварного шва.

Особенности основания

Прежде чем начинать трудиться над свайным фундаментом, нужно осуществить некоторые подготовительные работы. Среди них можно выделить предварительный расчет параметров опор, а также определение расстояния между ними. Еще будет необходимо произвести геодезические исследования на строительной площадке, это позволит определить особенности грунта. Кроме подготовительных работ можно выделить необходимость обработки свай грунтовкой, которая обеспечивает износостойкость элементов. Перед тем как закрутить винтовые сваи своими руками, их поверхность нужно обработать составом в два слоя. Окрашивание должно осуществляться последовательно, между слоями необходимо выдержать технологический перерыв, который будет необходим для окончательной просушки каждого слоя.

Проведение установки опор

Дом на винтовых сваях своими руками нужно начинать выстраивать с самого возвышенного угла, где и устанавливается первая опора. После того как свая будет установлена, ее нужно отрезать согласно требуемой отметке. При проведении дальнейших работ она будет выступать в качестве ориентира. Если вам удалось сделать винтовую сваю своими руками, то на следующем этапе опоры можно начинать ввинчивать. Первые необходимо расположить по диагонали, после нужно произвести установку всех угловых свай, обеспечивая технологические расстояния. На следующем этапе нужно установить опоры по периметру наружных стен, после крепятся сваи под внутренними стенами. Отметки под обрезку верхней части опоры можно выставить с помощью уровня.

Особенности завинчивания

Перед тем как установить винтовые сваи своими руками, нужно знать, как производится их завинчивание. Делать это необходимо с помощью стального лома, который вставляется в подготовленные отверстия, расположенные в стволе элемента. Дополнительно с обеих сторон на лом нужно надеть части трубы с большим диаметром, после два человека должны начинать закручивать сваи в заблаговременно подготовленную скважину.

Монтаж ростверка

После того как установка винтовых свай своими руками будет окончена, можно переходить к монтажу ростверка, который представляет собой связь, предназначенную для фиксации и обеспечения совместности опорных конструкций. Этот элемент располагается горизонтально и призван повысить устойчивость основания как в вертикальном, так и в горизонтальном направлении.

В качестве исключения выступают только деревянные дома, которые имеют достаточно высокую упругость для того, чтобы распределить действующие нагрузки. По этой причине деревянную коробку нужно установить на оголовки свай. В остальных случаях нужно применять стальной профиль, в качестве которого могут выступать швеллер или двутавр, эти элементы нужно будет приварить к столбу свай. Подобный вариант следует использовать при отсутствии довольно сложных геологических условий. Если же предстоит работать на территории, где преобладают заболоченные, плывущие грунты, а почва отличается повышенной кислотностью и высоким содержанием щелочи, то нужно обустроить ростверк с использованием бетона марки М300. При этом используются антикоррозийные присадки. Это верно еще в том случае, если срок эксплуатации конструкции рассчитан на 25 лет, и не более. В данном случае сваи должны обладать отверстиями, которые обеспечат возможность производить бетонирование изнутри. Все опоры при этом необходимо армировать. Подобный тип фундамента больше походит на свайно-ленточный.

Соблюдение технологии монтажа

В процессе проведения работ установка каждого свайного элемента должна производиться строго вертикально и наиболее точно. Если были обнаружены непредвиденные препятствия, которые не позволяют установить элемент (это может быть скальная порода или камни), рекомендуется установить сваю на место, которое наиболее подходит, однако зона установки не должна оказаться дальше трех лопастных диаметров от первоначальной точки. Совершенно недопустимо подгонять по горизонтальному уровню сваю, которая была уже установлена. Конечная высота должна быть обеспечена методом наваривания отрезка трубы, который обладает соответствующим размером.

Указанные меры направлены на обеспечение надежности положения свай после завинчивания. Заглублять сваю нужно до тех пор, пока не удастся достигнуть опорного грунтового слоя, глубина не должна оказаться меньше линии промерзания грунта. Это станет обеспечивать надежную фиксацию и неподвижность сваи при воздействиях на стены, которые могут возникнуть из-за пучения почвы. Для того чтобы предотвратить такие воздействия, необходимо правильно выбрать высоту цоколя в зависимости от разновидности сооружения.

В заключение

Установка винтовых свай своими руками сегодня производится довольно часто, такие основания достаточно конкурентоспособны, что оправдывается при возведении построек жилого назначения, беседок, небольших мостиков, бань и причалов. Подобные основания нередко используются для построек любого значения, однако они не предназначены для тех домов, которые предполагается эксплуатировать длительно. В этих случаях подобные основания просто незаменимы и экономически выгодны.

www.syl.ru

Как установить винтовые сваи своими руками

Содержание статьи

Строительство всегда было и остаётся ответственным делом. От качества работы зависит долговечность конструкции. Важной частью любого здания считается фундамент. В современном строительстве часто используют винтовые сваи. Эта технология помогает существенно сократить финансовые затраты и время возведения конструкции.

Винтовые сваи ввинчивают в грунт, применяя спецтехнику, но мало кто знает, что это возможно сделать своими руками. В статье подробно описано, как установить сваи вручную. Но прежде чем рассмотреть процесс монтажа давайте подробнее узнаем об этой современной технологии.

Применение

Винтовые сваи используют в качестве опор в сложном грунте: неровный ландшафт, болотистые или промёрзшие почвы. Изначально технология пришла из военного ремесла, где нужно быстро строить и разбирать объекты специального назначения. Теперь этот способ активно используется в гражданском строительстве.

Применяются для возведения следующих конструкций:

• каркасные и модульные здания, малоэтажные дома;
• лёгкие сооружения, заборы, рекламные табло;
• опоры высоковольтных линий и трубопроводов;
• мосты, причалы.

Установка осуществляется гидравлическим механизмом или ручным способом. Сваи вкручивают в грунт подобно саморезу. Если почва сильно промёрзлая делается лидерная скважина. От правильной установки опор зависит их расчётная несущая способность.

как правильно сделать вентиляцию в погребе

Преимущества и недостатки винтового фундамента

• возводятся быстрее бетонного фундамента;
• используются в болотистых, неустойчивых и обледенелых грунтах;
• готовы к полной нагрузке после завинчивания;
• могут устанавливаться в любое время года;
• не требуется выравнивать ландшафт;
• стоят дешевле бетонного фундамента.

Недостатки

• ограниченный срок службы;
• невозможно применить на каменистом грунте;
• трудно сделать хорошую антикоррозионную защиту.

Как установить винтовые сваи своими руками

Это тяжёлый труд, поэтому используют сваи малого диаметра, потому что их легче ввинтить. Вкручивание опор вручную происходит в целях экономии средств или когда это невозможно сделать машинным способом. Ручной способ позволяет возвести небольшие строения, например, баня, беседка или забор. Для работы потребуются простые приспособления и несколько помощников.

Возможные препятствия
Ручной монтаж усложняется, если в грунте много мусора или камней. Убедитесь, что в нём не содержатся крупные предметы: щебень, железо, кирпичи и т.д. Мелкие осколки не помешают, но большие камни приведут к отклонению оси опоры или погнут лопасти.

Иногда в грунте залегают бетонные блоки или плиты, вынуть которые без серьёзного перекапывания участка не получится. Эта проблема может остановить весь процесс монтажа или внести существенные коррективы в планировку фундамента.

Постарайтесь найти площадку, на которой отсутствуют заросли в радиусе 20 м. Корневая система, особенно больших деревьев, хорошо развита. Даже трухлявый пень, расположенный поблизости, существенно осложнит ввинчивание свай.

Для ручного вкручивания сваи необходимо применять длинные рычаги. Если рядом с планируемой постройкой стоит здание, ограда или столб, они помешают установке опор.

Подготовительные работы

1. Монтаж винтовых опор начинается с поиска и осмотра места строительства. Внимательно исследуйте грунт. От его состояния зависит выбор свай определённого диаметра. В слишком сухую или глинистую почву сложно ввинтить опоры большого размера.
2. Выбрав подходящие сваи, подсчитайте сколько штук понадобиться для работ. От их количества зависит, какое будет расстояние между ними во время монтажа.
3. Чтобы винтовые сваи исправно служили долгие десятилетия, выполняют антикоррозийную обработку. Наносят несколько слоёв защитного покрытия.

Существуют несколько вариантов обработки:

• грунтовка по металлу – стандартное покрытие;
• битумная мастика – защищает поверхность сваи от контакта с влагой;
• холодное цинкование – цинк, взаимодействуя с металлической поверхностью сваи, создаёт слабый электрический ток, который препятствует появлению коррозии;
• холодное цинкование и битумная мастика — комбинированная обработка;
• холодное цинкование, битумная мастика и полимерная плёнка – два первых слоя защиты покрываются термоусадочной плёнкой, это обеспечивает максимальную защиту.

Инструменты для монтажа винтовых свай

• Лопата – для выравнивания мест завинчивания.
• Магнитный уровень – поможет контролировать положение сваи.
• Бур – должен быть по диаметру меньше чем винтовые сваи.
• Рулетка – необходима для выполнения замеров.
• Гидроуровень – используется для выставления горизонтальных меток.
• Лом и две трубы длиной 2 м – из них получатся рычаги.
• Молоток – понадобится для забивания колышек.
• Болгарка – для обрезания свай.
• Тонкая верёвка – для разметки фундамента.
• Ножик, перчатки, карандаш.

Разметка фундамента
Требуется аккуратность и точность в расчётах. Для работы вам понадобятся верёвка и колышки. Если фундамент имеет прямоугольную форму, сначала определите точки угловых опор. Забейте колышки и соедините их верёвкой. Старайтесь сделать форму прямоугольника ровной. На каждой стороне определите равноудалённые точки для остальных свай. После того как все метки расставлены можно приступить к установке опор.

как своими руками утеплить фасад дома

Техника монтажа винтовых свай
Устанавливать опоры нужно сначала по углам. Для этого пробурите направляющие лунки. Глубина должна быть равной 1/3 длины сваи, а размер меньше диаметра сваи. Начав процесс монтажа, старайтесь контролировать ровность вертикального положения опоры. Вам поможет магнитный уровень.

Сваи ввинчиваются с помощью рычагов, в нашем случае это обычный лом. Когда закручивание становится тугим рычаги удлиняются дополнительными трубами. Этот процесс должен проходить равномерно и по команде, чтобы не сместить опору.

Если свая перестала проворачиваться, это значит, что вы достигли слоя грунта, плотности которого достаточно для поддержания веса конструкции. В этом случае не стоит продолжать вкручивание. После того как угловые сваи установлены соедините их верёвкой снизу и сверху. Это поможет выставить остальные опоры ровно – по вертикали и высоте.

Когда фундамент будет готов по периметру, выставите метки внутри. Для этого столбики параллельных сторон соединяют верёвкой. В местах скрещивания необходимо пробурить лунки для монтажа свай внутреннего фундамента.

Как выравнивать винтовые сваи

Ручной способ не позволяет провести установку ровно. Даже если вы вкручиваете плавно и не спеша, опора понемногу все равно уйдёт в сторону. Поэтому периодически необходимо проверять степень отклонения магнитным уровнем. Если смещение значительное, то сдвиньте сваю до ровного состояния и сделайте несколько витков.

На смещение влияют, хранящиеся в грунте, камни. В этом случае выравнивать опоры сложно. Есть два способа решения: первый, прокрутите сваю глубже камня и расшатайте, чтобы её можно было поставить ровно и сделайте несколько витков. Второй, вытащите опору, с помощью бура пройдите сложный участок грунта, а затем продолжите монтаж.

Обрезка
Не все сваи получается вкрутить до нужного уровня. Поэтому их укорачивают болгаркой, выравнивая по высоте. Рекомендуется обрезать ниже отверстия вставки рычага. Чертить метки удобно с помощью гидроуровня – длинный, тонкий шланг, заполненный водой и работающий по принципу сообщающихся сосудов.

Бетонирование

После обрезки винтовые сваи заливают смесью бетона и песка. Раствор должен получиться не слишком густым или жидким. Эта процедура делает опоры крепче и устойчивее к нагрузкам. Некоторые строители добавляют в трубу арматуру для придания дополнительной жёсткости.

Бетон защищает внутреннюю поверхность от попадания кислорода и влаги и продлевает срок службы фундамента. Если монтаж свай проходит в холодное время года, в раствор добавляют зимние присадки. Они сделают бетон устойчивым к низким температурам.

Когда раствор высохнет, трубу пломбируют оголовками для последующей обвязки. Сварочные швы обрабатываются антикоррозионным средством.

Винтовые сваи – это практичная технология строительства любых сооружений. Недорогая стоимость и быстрая скорость установки, сделали этот вид фундамента востребованным. Технология винтовых свай теперь доступна для каждого. Её можно применить самостоятельно или воспользоваться услугами строительных фирм.

как правильно приготовить раствор для кладки кирпича

Видео: закручивание винтовых свай своими руками

howtogetrid.ru
