Столбчатый фундамент для каркасного дома своими руками: пошаговая инструкция

Основой любого строения является фундамент. С его возведения начинается строительный процесс и от него зависит надежность будущего дома. Оптимальным вариантом станет столбчатый фундамент для каркасного дома своими руками. Изучив тонкости монтажного процесса, можно самостоятельно возвести основание будущей постройки.

Общее описание столбчатого фундамента

Изготовление столбчатого основания для щитового дома не требует наличия специального образования и больших финансовых затрат. При его монтаже используются доступные материалы. Он состоит из опорных столбов, устанавливаемых по периметру несущей конструкции, сверху которых изготавливается нижняя обвязка будущего строения.

Чтобы основание было надежным, необходимо заранее сделать необходимые расчеты, включающие в себя расстояние между столбами и их диаметр. Эти показатели напрямую зависят от веса каркасного дома, но средние значения составляют:

• Расстояние между опорами 150-250 см;
• Сечение прямоугольных столбов 25*25-40*40 см;
• Диаметр круглых опор от 20 до 25 см;
• Высота, возвышающаяся над уровнем грунта до 50 см;
• Длина подземной части – в зависимости от глубины закладки.

Если технологией строительства фундамента не предусмотрено наличие ростверка, верхние части столбов должны располагаться строго по одной горизонтальной линии.

Плюсы и минусы столбчатого основания

При монтаже столбчатого типа основания не используется бетонная заливка, однако это не влияет на количество преимуществ конструкции:

1. Экономичнее других видов фундамента;
2. Возможность самостоятельного монтажа;
3. Легко и быстро возводить;
4. Не требует привлечения специальной техники;
5. Можно делать в любой сезон.

Среди недостатков можно отметить необходимость дополнительной теплоизоляции пола и трудоемкость.

Виды конструкций

Столбчатое основание классифицируется по площади, форме опор, глубине заложения, используемому материалу и технологии. В качестве материала для столбов может применяться:

• Блоки;
• Кирпич;
• Железобетон или бетон;
• Бут или бутобетон.

Это показатель зависит от веса готового строения, типа почвы и глубины монтажа. При обустройстве может быть выбран монолитный вариант (требуется устройство опалубки) или сборный.

После выполнения необходимых расчетов по глубине заложения, предстоит выбирать один из видов:

1. Незаглубленный фундамент: самый экономный вариант, при котором основание столбов не закапывается в грунт, а располагается на подушке из песка. Подходит для одноэтажных каркасников;
2. Мелкозаглубленное основание используется при строительстве на слабопучинистом или непучинистом грунте. В этом случае столбы закапываются в землю не более чем на 70 см выше уровня промерзания. Недорогой и быстровозводимый фундамент, подходящий для многоэтажных каркасных домов;
3. Заглубленный вид основания выбирается при наличии глинистой или пучинистой почвы и высоко расположенных грунтовых водах. Монтажный процесс заключается в углублении опор ниже уровня промерзания, требует специальных расчетов, больших финансовых и трудовых затрат.

Чтобы жилая конструкция имела длительный эксплуатационный срок, глубина заложения должна производиться с учетом всех необходимых требований.

Подготовка к возведению столбчатой основы

Возведение фундамента возможно только после тщательного выполнения подготовительных работ, которые включают в себя:

• Расчет прочности;
• Приобретение инструментов и материалов;
• Составление плана, схемы и чертежа.

Чтобы качественно произвести необходимые расчеты, выполнить чертеж и перенести его на местность, потребуется произвести анализ грунта, измерение уровня протекания грунтовых вод и учесть давление, которое будет оказываться на основание. На данном этапе не стоит экономить и нанять специалистов в этой области.

Расчистка участка

Перед тем, как начать строительство каркасного дома, необходимо тщательно подготовить и расчистить территорию. Если почва на участке состоит из песка и камней, никаких дополнительных мероприятий не требуется. В том случае, когда под верхним слоем находится глинистый грунт, необходимо в ямы под будущие опоры насыпать смесь из песка и щебенки.

На этом этапе необходимо выполнить разметку: вбить колышки на углах будущего здания и натянуть шнур крест-накрест. Диагонали должны строго совпадать. Закончив мероприятия по подготовке территории, можно доставить материалы и инструменты на место строительства.

Пошаговая технология изготовления

Последовательное выполнение этапов монтажа поможет установить надежный и долгосрочный каркас:

1. Разбиваем оси стен будущего фундамента и проверяем диагонали, что бы углы получились под углом 90 градусов.
2. Выкапывается траншея под размеры монолитного ростверка.
3. Монтаж опалубки. Для этого потребуются доски с влажностью до 25%, обструганные с одной стороны. Ширина досок 10-15 см, толщина 3-4 см. Ими выкладываются стены ям, гладкой стороной внутрь.
4. Копка ям под столбы. Делаются скважины на глубину 1,2 м ниже глубины промерзания почвы, что бы при зимнем пучении почвы фундамент не выдавливало и его параметры оставались согласно проекту, в результате чего дом не будет перекошен. Требуемая глубина ям указывается при создании чертежа. При параметре до 100 см необходимости в дополнительном укреплении нет. Если глубина ям больше этого показателя, дополнительно изготавливается опалубка. Если строительство выполняется с использованием круглых опор, в качестве несъемной опалубки применяются трубы из асбестоцемента или металла с диаметром от 10 см. Также используется рубероид.
5. Укладываем пенопласта, небольшой плотностью, не превышающий 15-20 кг. на м3. Это делается для противодействию морозному пучению на ростверк. В результате чего, когда будет пучение, грунт сомнет пенопласт и давления на ростверк не будет, что сохранит его проектные характеристики.
6. Армирование. Этот этап необходим при большой массе будущего каркасного дома. Для этого в опорные столбы устанавливается армированный прут (диаметр 1-1,2 см) и заливается раствором из бетона. Если технологий предусмотрено наличие ростверка, прутья должны быть выше столбов на 20 см для будущей обвязки.
7. После установки арматуры, следует заливка бетонного раствора на предварительно засыпанную песчаную подушку (20 см). Для этого изготавливается смесь из одной части цемента (марка М 400-500), трех частей песка и пяти частей щебенки. Тщательно перемешанный раствор заливается в подготовленные ямки частями (по 30 см), утрамбовывая каждый слой. К дальнейшим работам можно приступать через месяц (время полного застывания раствора). Залитый бетон следует произвести вибрирование, что бы из него вышел воздух.
8. Ростверк. Этот этап не обязателен, но наличие ростверка увеличить прочность основания. Для этого по периметру монтируется опалубка, укладывается армированная сетка и заливается бетонный раствор. Ширина ростверка должна равняться ширине опорных столбов, а ее высота составлять 25 см.
9. Забирка. Это дополнительная стена, которая защитит нижний этаж дома от холода и сырости. Для этого по периметру дома надо выкопать траншею с глубиной в 30 см и шириной в 15 см, далее залить бетонной смесью и выложить стену из кирпича или блока, оставляя по два вентиляционных отверстия с каждой стороны дома 15*15 см. Ростверк с забиркой в каркасном доме образуют цоколь.

Стоит знать!!! Все коммуникационные линии необходимо провести до изготовления забирки. После выполнения вышеперечисленных работ можно приступать к возведению жилого дома.

Видео: Как правильно залить столбчатый фундамент для каркасника

Возможные ошибки

Во время монтажа могут быть нарушены некоторые нормы и допущены ошибки:

• Неправильно рассчитанная глубина заложения столбов;
• Заглубление опорных столбов на разную глубину;
• Неправильный расчет нагрузки, при котором давление на столбы неравномерное;
• Низкое качество строительных материалов;
• Неверное определение типа грунта;
• Ростверк устанавливается на непросохший фундаментный столб.

Чтобы этого избежать, необходимо скрупулезно отнестись к подготовительному этапу строительства и строго следовать технологии.

fasad-prosto.ru

Устройство столбчатого фундамента своими руками для каркасного дома

Каркасный дом на столбчатом фундаменте

Возвести столбчатый фундамент своими руками для каркасного дома вполне возможно и доступно. Такой вариант основания считается недорогим и традиционным видом фундаментов малоэтажного строительства. Нельзя сказать, что эту конструкцию просто построить из подручных материалов. Прежде чем определиться с выбором вида опорной несущей конструкции дома – фундамента, надо учесть категорию грунтов под основание, просчитать нагрузку от стен и крыши, выполнить грамотную разметку. Устройство несущего основания здания – это, прежде всего грамотный расчет, правильный подбор материалов и последовательное выполнение технологического процесса строительства.

Особенности столбчатых фундаментов

Дом каркасного типа относится к классу зданий облегченной конструкции с характерными точечными нагрузками на фундамент. Обычно в таких домах не предусматривается строительство подвала и поэтому выбор столбчатого фундамента в качестве несущего основания будет целесообразным и экономичным.

Деревянный столбчатый фундамент

Например, при строительстве деревянного дома под несущие деревянные балки или брусья устраиваются отдельные столбы, которые и будут воспринимать нагрузку от их веса. Если строительство каркасного дома производиться в местности, где основным строительным материалом будет дерево, то возможно устройство столбчатого фундамента из древесины. Обрезки диаметром от 15 до 30 см комлевой части бревен из сосны или дуба подойдут для фундамента в виде «стульев», устанавливаемых в вертикальном положении в открытый котлован.

Характерной особенностью столбчатого фундамента является то, что точечная нагрузка от веса конструкции дома, передается на отдельные столбы фундамента, а не на бетонную ленту, как у ленточной конструкции основания.

Способ возведения столбчатых фундаментов

В строительстве столбчатые фундаменты устраивают следующими способами:

• Монолитный. Конструкция представляет собой вид бетонного столба с армированием пространственным металлическим каркасом, состоящим из четырех рабочих прутов из арматуры диаметром от 10 до 18 мм и распределительной из гладкотянутой металлической проволоки диаметром 5 или 8 мм. Монолитный столбчатый фундамент обладает достоинствами железобетонных конструкций с высокими техническими показателями по прочности и надежности.
• Сборный. Строительным материалом для сборного столбчатого фундамента служит кирпич, легкобетонные камни (шлакоблок или бетонит), бутовый камень, железобетонные блоки. Такой фундамент возводится быстро и не требует многочисленных затрат на опалубку, арматуру как для монолитного фундамента. К недостаткам относится наличие многочисленных швов соединения материалов, что приводит к ослаблению конструкции.

Схема столбчатого фундамента каркасного дома

Виды столбчатых фундаментов

Главными факторами при расчете нижней отметки залегания столбчатого фундамента считается определения класса грунта, уровня промерзания и наличие грунтовых вод на строительной площадке.

В зависимости от этих показателей, конструкции фундаментов можно условно разделить на следующие виды:

1. Заглубленный с подошвой нижней отметки больше глубины промерзания грунтов на 500 -1000 мм. Рекомендуется для строительства фундаментов на глинистых грунтах с большим количеством грунтовых вод, способных размыть основание.
2. Фундамент с мелким заглублением в грунт на 400 -700 мм. Естественно, на таком участке не должно быть грунтовых вод.

Варианты незаглубленного столбчатого фундамента

Независимо от типа возведения и материала возведения столбчатый фундамент рекомендуют устанавливать на песчаную подготовку.

Существует такая закономерность: чем больше заглубление основания фундамента, тем меньше толщина песчаной подушки. При мелком заглублении фундамента толщина песка составляет до 500 мм, а при заглубленном — 200-250 мм.

Видеоинструкция по устройство столбчатого фундамента:

Возможные ошибки

Во время монтажа могут быть нарушены некоторые нормы и допущены ошибки:

• Неправильно рассчитанная глубина заложения столбов;
• Заглубление опорных столбов на разную глубину;
• Неправильный расчет нагрузки, при котором давление на столбы неравномерное;
• Низкое качество строительных материалов;
• Неверное определение типа грунта;
• Ростверк устанавливается на непросохший фундаментный столб.

Чтобы этого избежать, необходимо скрупулезно отнестись к подготовительному этапу строительства и строго следовать технологии.

fasad-prosto.ru

Устройство столбчатого фундамента своими руками для каркасного дома

Каркасный дом на столбчатом фундаменте

Возвести столбчатый фундамент своими руками для каркасного дома вполне возможно и доступно. Такой вариант основания считается недорогим и традиционным видом фундаментов малоэтажного строительства. Нельзя сказать, что эту конструкцию просто построить из подручных материалов. Прежде чем определиться с выбором вида опорной несущей конструкции дома – фундамента, надо учесть категорию грунтов под основание, просчитать нагрузку от стен и крыши, выполнить грамотную разметку. Устройство несущего основания здания – это, прежде всего грамотный расчет, правильный подбор материалов и последовательное выполнение технологического процесса строительства.

Особенности столбчатых фундаментов

Дом каркасного типа относится к классу зданий облегченной конструкции с характерными точечными нагрузками на фундамент. Обычно в таких домах не предусматривается строительство подвала и поэтому выбор столбчатого фундамента в качестве несущего основания будет целесообразным и экономичным.

Деревянный столбчатый фундамент

Например, при строительстве деревянного дома под несущие деревянные балки или брусья устраиваются отдельные столбы, которые и будут воспринимать нагрузку от их веса. Если строительство каркасного дома производиться в местности, где основным строительным материалом будет дерево, то возможно устройство столбчатого фундамента из древесины. Обрезки диаметром от 15 до 30 см комлевой части бревен из сосны или дуба подойдут для фундамента в виде «стульев», устанавливаемых в вертикальном положении в открытый котлован.

Характерной особенностью столбчатого фундамента является то, что точечная нагрузка от веса конструкции дома, передается на отдельные столбы фундамента, а не на бетонную ленту, как у ленточной конструкции основания.

Способ возведения столбчатых фундаментов

В строительстве столбчатые фундаменты устраивают следующими способами:

• Монолитный. Конструкция представляет собой вид бетонного столба с армированием пространственным металлическим каркасом, состоящим из четырех рабочих прутов из арматуры диаметром от 10 до 18 мм и распределительной из гладкотянутой металлической проволоки диаметром 5 или 8 мм. Монолитный столбчатый фундамент обладает достоинствами железобетонных конструкций с высокими техническими показателями по прочности и надежности.
• Сборный. Строительным материалом для сборного столбчатого фундамента служит кирпич, легкобетонные камни (шлакоблок или бетонит), бутовый камень, железобетонные блоки. Такой фундамент возводится быстро и не требует многочисленных затрат на опалубку, арматуру как для монолитного фундамента. К недостаткам относится наличие многочисленных швов соединения материалов, что приводит к ослаблению конструкции.

Схема столбчатого фундамента каркасного дома

Виды столбчатых фундаментов

Главными факторами при расчете нижней отметки залегания столбчатого фундамента считается определения класса грунта, уровня промерзания и наличие грунтовых вод на строительной площадке.

В зависимости от этих показателей, конструкции фундаментов можно условно разделить на следующие виды:

1. Заглубленный с подошвой нижней отметки больше глубины промерзания грунтов на 500 -1000 мм. Рекомендуется для строительства фундаментов на глинистых грунтах с большим количеством грунтовых вод, способных размыть основание.
2. Фундамент с мелким заглублением в грунт на 400 -700 мм. Естественно, на таком участке не должно быть грунтовых вод.

Варианты незаглубленного столбчатого фундамента

Независимо от типа возведения и материала возведения столбчатый фундамент рекомендуют устанавливать на песчаную подготовку.

Существует такая закономерность: чем больше заглубление основания фундамента, тем меньше толщина песчаной подушки. При мелком заглублении фундамента толщина песка составляет до 500 мм, а при заглубленном — 200-250 мм.

Видеоинструкция по устройство столбчатого фундамента:

Как правильно сделать столбчатый фундамент

Для того, что бы правильно обустроить столбчатый фундамент для каркасного дома, рекомендуется произвести расчет его параметров и составить исполнительную схему расположения отдельно стоящих столбов. Располагают элементы фундаментов по углам и под несущими конструкциями каркасного дома с таким расчетом, чтобы допустимое расстояние между столбами не превышало 2 или 2,5 м. Желательно за расчетом обратиться к специалисту — архитектору для грамотного сбора действующих нагрузок на фундамент и привязки конкретных условий участка под застройку.

Подготовительные работы

Снятие растительного слоя перед устройством столбчатого фундамента

На планируемом участке под установку столбчатого фундамента каркасного дома снимается плодородный почвенный слой и выполняется разметка ям для размещения отдельно стоящих столбов. Забиваются колышки, и по единому горизонтальному уровню натягивается веревка или шнур.

Пересечение шнура укажет на расположение центров столбов фундамента. Выкапываются на расчетную глубину ямы с некоторым запасом для устройства дренажной и песчаной подушки, а также для монтажа опалубочной системы. Извлеченный из траншеи грунт убирается с территории постройки, чтобы после первого дождя площадка под застройку не превратилась в глиняное месиво.

Важно тщательно измерить диагонали между колышками — верхние отметки будущих столбов должны быть в единой плоскости с минимальным перекосом в 1 см. Лучше всего использовать для этих целей длинную рейку с уровнем или строительный лазерный уровень.

Инструкция по устройству монолитного столбчатого фундамента

Возведение столбчатого монолитного фундамента выполняется в несколько этапов:

1. После разметки места положения фундаментов производятся земляные работы по выкапыванию траншеи под каждый отдельно стоящий столб.
2. Дно траншея тщательно защищается, подсыпается песок на толщину до 100мм.
3. Песчаную подушку необходимо пролить водой и аккуратно уплотнить. После высыхания песка приступают к установке опалубки.

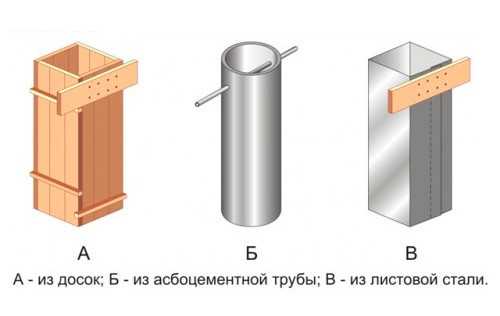

4. По проектному размеру столба фундамента устанавливается съемная или неразборная опалубка из подручных материалов: доски, фанеры, пенополистирола, металлических щитов.
5. Опалубка надежно укрепляется, что бы при заливке бетоном опалубочная конструкция не развалилась и не расползлась. Профессиональные строители советуют стены опалубки дополнительно герметизировать пленкой ПВХ, чтобы не протекала бетонная смесь через щели.
6. Если есть необходимость армирования, то в опалубку вставляется пространственный арматурный каркас или длинные анкерные болты для последующей фиксации обвязки фундамента.
7. При затвердении бетонной смеси меняется цвет бетона с темно – серого на светлый цвет. Такое изменение цвета говорит о том, что бетон набрал 70% проектной прочности и пора снимать опалубку.

Монолитные столбы фундамента

После снятие опалубки конструкцию фундамента следует обмазать смолой или битумом, чтобы исключить попадания капиллярной влаги. Рекомендуется обратную засыпку столбов фундамента выполнять глиной с тщательной послойной утрамбовкой.

При возведении столбчатого фундамента под каркасный дом своими руками следует помнить, что производить работы следует только в теплое время года до первых заморозков. Если это обязательное требование будет нарушено, тогда конструкция фундамента будет уложена на промерзшее грунтовое основание и, следовательно, фундамент при размораживании грунтов просто разрушится.

Инструкция по устройству сборного столбчатого фундамента

Каркасный дом может устанавливаться на сборном столбчатом фундаменте. Технология его устройства намного проще, чем устройство монолитного фундамента. Если в качестве материала используется кирпич – железняк, то при его кладке существует несколько тонкостей:

• Устройство таких фундаментов возможно на сухих грунтах без горизонтальных подвижек.
• Нижний ряд кирпича укладывается на песчаную подушку, или на бетонную подготовку.
• Стандартная ширина кирпичных столбов составляет 250 х 250 мм или 380 х 380 мм. Желательно каждый 5 ряд армировать металлической гладкотянутой проволокой диаметром 5 или 8 мм, или арматурными стержнями из рифленой стальной арматуры диаметром до 10 мм.

Столбчатый кирпичный фундамент

При устройстве кирпичной кладки следует пользоваться строительным уровнем, чтобы стены получились строго вертикальными. Швы между кладкой можно не заделывать, так как обязательно будет производиться оштукатуривание кирпичных поверхностей столбов.

Столбчатый фундамент из мелких бетонных блоков

Намного быстрее можно построить столбчатый фундамент из бетонных блоков размером 200 мм х 200мм и высотой 400 мм. Технология укладки блоков аналогична с технологией кирпичной кладки. Особенностью устройства блочных столбов является необходимость выполнения обмазочной битумной гидроизоляции боковых поверхностей и прокладочной гидроизоляции из рубероида в 2 слоя нижнего бетонного блока. Монтируются бетонные блоки на цементно-песчаном растворе, швы между ними заполняются раствором.

Для возведения каркасного дома столбчатый сборный фундамент из бетонных блоков будет идеальным решением.

Видеопример устройства столбчатого фундамента:

Укрепление столбчатого фундамента ростверком

Укрепить столбчатый фундамент можно с помощью ростверка. Ростверк — верхняя часть фундамента, равномерно распределяющая действующую нагрузку несущих элементов каркасного дома. Обычно выполняется в виде железобетонной, металлической или деревянной рамы. Ростверк и отдельно стоящие столбы связывают и создают единую фундаментную замкнутую систему, увеличивающую прочность и надежность фундаментов.

Вид ленточно-столбчатого фундамента

При этом значительно снижается риск опрокидывания отдельных столбов или отклонение по вертикали при горизонтальном движении грунтов. На смешанных грунтах, когда один столб опирается на песчаный грунт, а другой – на глинистый, возможно появление перекосов всего здания и появление трещин на стенах здания, поэтому устройство ростверка на таких грунтах будет обязательным условием обеспечения надежности основания дома.

Ростверком можно выровнять ошибки при возведении отдельных столбов с неодинаковыми верхними уровнями.

Материалы для изготовления

Целесообразно применять ростверк для монолитных и сборных конструкциях фундаментов. Если дом каркасного типа выполнен из деревянных конструкций, то в таком случае нижний венец деревянного будет выполнять функцию ростверка.

В строительстве различают два вида ростверка: верхний и с нижним расположением. Верхний ростверк располагается выше отметки уровня грунта, а низкий ростверк непосредственно над землею. Для создания ростверка используется, как правило, железобетонные или бетонные монолитные фундаментные балки. Древесина или металл используются гораздо реже.

Монолитный бетонный ростверк представляет собой висячую конструкцию, опирающуюся на верхнюю часть столбчатого фундамента. В строительстве применяется два варианта создания подобной конструкции: опалубка с дном на верхнем уровне столбов и опалубка по высоте столбов до уровня поверхности земли.

Пустое пространство между нижним основанием ростверка и землею засыпается сухим песком. В обоих случаях внутренняя часть опалубочной системы закрывается слоем гидроизоляционного рулонного материала насухо. Опалубку устанавливают на 5 см выше предполагаемого уровня бетона. Для каркасного дома высота высокого ростверка составляет 25 см или 30 см, низкого – 50 см при ширине от 25 до 40 см в соответствии с сечением столбов.

Армирование монолитного ростверка

Армирование монолитного ростверка

Воспринимать нагрузку в теле монолитного бетонного ростверка будет пространственный арматурный каркас. Изготовление арматурного каркаса выполняют в следующей последовательности:

1. Заготавливаются четыре стержня стальной арматуры периодического (рифленого) профиля диаметром от 10мм до 18 мм равными по длине монолитной балки ростверка.
2. Для создания пространственной конструкции заготавливаются хомуты в виде отдельных стержней равных по ширине и высоте ростверка. В качестве хомутов применяется стальная гладкая проволока диаметром 5мм или 8 мм.
3. С помощью вязальной проволоки арматурные стрежни связываются в единый каркас, в котором четыре стрежня большего диаметра будут выполнять функцию рабочей арматуры, а хомуты будут монтажной или распределительной арматурой. Монтажная арматура устанавливается в каркасе с шагом от 200мм до 400мм.
4. При установке каркаса важно не забывать о необходимости создания защитного слоя между арматурным каркасом и стенками опалубки не менее 30 мм. Для этой цели используют самодельные металлические изделия или специальные пластиковые подставки.

В опалубке устанавливают закладные детали из подручных материалов (обрезки пластиковых или металлических труб) для организации продухов и для крепления нижней обвязки ростверка.

Заполнение бетоном ростверка

После монтажа арматурного каркаса приступают непосредственно к заполнению опалубки бетонной смесью. Бетон заливают равномерно, не допуская образования пустот и полостей в теле монолитного ростверка. При бетонировании желательно применять строительный вибратор или, в его отсутствии, длинный обрезок арматурного стержня или совковую лопату. Бетонную смесь аккуратно разравнивают по заранее отмеченному горизонтальному уровню.

Выполнить столбчатый фундамент своими руками можно не только с помощью указанных в статье методов. Домашние мастера – умельцы, могут использовать для столбчатых фундаментов небольших каркасных домиков разнообразные металлические или асбестовые трубы. Можно выбрать комбинированный способ сочетания разных материалов при возведении отдельных столбов.

kakfundament.ru

Столбчатый фундамент своими руками для каркасного дома: как сделать

Столбчатый фундамент своими руками для каркасного дома делается просто и обойдется экономно. Сооружается он из различных наиболее доступных стройматериалов.

Столбчатый базис – это сеть опорных столбов, устраиваемых по периметру несущих стен, с укладкой на них нижней обвязки строения, возводимого по каркасной технологии.

Опоры размещают в местах самых сильных нагрузок: в углах, при сопряжении стеновых перекрытий, под пролетами от 2,5 м.

Межопорное расстояние и сечение опор рассчитывается заранее и зависит от их вида, материала их изготовления, конструкции возводимого строения и его веса.

В основном эти параметры: межопорное расстояние 1,5-2,5 м, а сечение для прямоугольных опор 25-40х25-40 см, круглых – 20-25 см. Его наземная часть должна выступать на более, чем на 50 см, а высота подземной части – зависимая переменная от глубины заложения.

Верхние опорные основания располагаются горизонтально в одной плоскости, что важно для варианта без ростверка. В этом случае нижняя обвязка монтируется по столбам.

Для этого перед началом возведения базиса строительным уровнем размечается верхняя отметка каждой опоры, а после их водружения проверяется это условие на соблюдение и корректируется.

Содержание статьи

Преимущества опорного фундамента

Данный вариант не подразумевает обустройство подвала и не предназначен для участков с плывучими, насыщенными водой, грунтами.

Среди его достоинств следует отметить:

• Время высыхания и усадки намного меньше, чем для ленточного типа;
• Нет необходимости в использовании габаритной строительной техники и в найме многочисленных рабочих;
• Вдвое дешевле ленточного типа;
• Возможность возведения каждой основы отдельно;
• Все сезонность работ;
• Возможность ремонта и замены основания.

Виды столбчатого базиса

Основания различаются параметрами, сечением опор, материалом и процессом их изготовления, а также глубиной их закладки. Опоры бывают с прямоугольным, квадратным и круглым сечением.

Материал их изготовления:

• Бетон или железобетон;
• Бутобетон;
• Бут;
• Кирпич;
• Блоки.

По методу возведения классифицируют на монолитные, благодаря бетонной заливки в опалубку, и сборные из готовых блоков, кирпичей или бута.

По глубине заложения бывают:

• Заглубленные основания с их закладкой на глубину промерзания пучинистой почвы;
• Мелкозаглубленные с закладкой на 0,5 – 0,7 глубины промерзания слабо- и непучинистой почвы, где половина — это песчано-гравийная воздушная насыпь;
• Незаглубленный столбчатый фундамент под каркасный малоэтажный дом своими руками с подошвой вровень с земной поверхностью на песчаной подушке на слабо- или непучинистой почве.

Подготовка участка под строительство

Участок готовится на 2–3 м больше площади сооружения по всему его периметру. Участок расчищают от мусора и больших камней. Верхняя почва убирается на 30 см.

Производится выравнивание площадки, засыпка ям и избавление от бугров. Горизонтальность и ровность участка проверяется уровнем.

Нюансы использования показаны в видео:

Перенос чертежа будущего строения на подготовленный участок и разметка столбовых опор требует терпения, знаний и мастерства. Копание лопатой обеспечит большую точность.

Экскаватором лучше воспользоваться для подготовки общей ямы. Ее размеры сооружаются больше в глубину на 30 см и на 40 см в ширину, чем сам столб. Отверстия под асбестовые трубы сверлятся буром вручную. Вертикальность ям при этом соблюдается.

Подошва базиса

Для домов, возводимых по каркасной технологии, будет достаточно выполнить дно на песчано-гравийных почвах, засыпать его мелкофракционным щебнем, утрамбовать и залить цементным раствором на 20 см.

Установка опалубки или первого блока делается на еще не вполне высохшей подбетонке.

Для глинистой почвы готовится песчаная подушка в ширину больше базиса на 40 см. Песок с гравием укладывают, постоянно поливая, и трамбуют. Ее толщина — 25 см.



Укладка блоков производится сразу на подушку, которая для монолитного варианта покрывается гидроизоляционным материалом, чтобы подушка не вбирала жидкость из бетона.

Сооружая опалубку, применяют влагоустойчивую фанеру, железные листы и пластиковые панели. Либо же выбираются узкие и сырые доски, чтобы не впитывалась жидкость из раствора.

При плотной и сухой почве стенки траншеи не обсыпаются и их закрывают рубероидным материалом от просачивания жидкости из раствора в землю. После рубероид не убирается и служит гидроизоляцией столбов.

Более быстро и дешево получится опалубка из рубероида. Из него делается трубка с сечением равным опорам, которая скрепляется скотчем. Она устанавливается вертикально и фиксируется деревянными планками.

Армирование и бетонирование

Армирование основания производится 4-мя стержнями из стали на 10–12 мм. Каждые 25 см они перехватываются проволокой от расхождения арматурных прутьев в стороны. Дно опалубки цементируется толщиной 15 –20 см.

До схватывания цементного раствора в его центр устанавливают сердечник из трубы, а каркасную основу с армирующими стержнями от 2 см от стенок опалубки.

Бетонный раствор из песка, гравия и воды слой за слоем наливается по 30 см и делается плотным методом штыковки гладким армирующим стержнем. Закончив заливку, измеряют по уровню монтажный горизонт.

Выравнивание высоты производится смесью в пропорциях часть цемента на 2-е песка.

Гидроизолирование и ростверк

После снятия опалубки столбчатый фундамент своими руками для каркасного дома происходит гидроизоляция рубероидным материалом, стекловолокном, горячей смолой или жидким стеклом. Далее засыпают пустоты вокруг основания глиной, утрамбовывая прослойки по 30 см.

Ростверк — соединяющий верхушки опор пояс, делается для жесткости основания. Но для деревянных домов, сооружаемых по каркасной технологии, нет необходимости в его обустройстве.

Посмотрите видео, чтобы ознакомиться с порядком заливки столбчатого фундамента и использованием ростверка:

Функцию устойчивости базиса прекрасно выполняет брусовая обвязка. Расстояние от земляного покрова до обвязки — от 50 см. Таким образом половые лаги, при наличии работающей вентиляции, будут всегда сухими.

sdelai-fundament.ru

Столбчатый фундамент своими руками для каркасного дома

Столбчатое основание часто используется при создании каркасных строений, так как именно такая конструкция может быть построена собственными руками и не требует траты большого количества денег. Но чтобы создать надежный столбчатый фундамент для каркасного дома, необходимо соблюдать технологию проведения работ.

Что нужно знать перед монтажом фундамента

Перед созданием столбчатого фундамента для своего дома необходимо соблюдать определенную технологию проведения работ, так как от этого зависит надежность будущего строения. Перед началом работ стоит узнать об особенностях почвы на участке. Это необходимо для определения вероятности движения грунта. Чем больший вес имеет дом, тем больше вероятность деформации каркаса. Но при создании каркасного строения можно не волноваться об излишней нагрузке, так как подобные дома имеют небольшой вес.

Стоит отметить, что каркасные постройки являются достаточно легкими. Квадратный метр такого дома может весить около 15 кг. Но, несмотря на это, при создании конструкции на глинистой или песчаной почве стоит дополнительно укрепить фундамент.

Перед созданием основы строения необходимо начертить план. На нем должны быть отмечены несущие стены, перегородки и другие элементы строения. Именно под стенами и будут располагаться столбы. Сначала они устанавливаются на углах и в местах соединения стен. После этого происходит установка опор под пролетами.

Столбы фундамента могут быть квадратными и круглыми. Элементы основания квадратной формы могут иметь сечение 250-400 мм. Круглые же столбы могут иметь меньшее сечение. Перед тем, как создать столбчатый фундамент под каркасный дом,стоит определиться с материалом, из которого он будет изготовлен.

Преимущества столбчатого основания

Перед тем, как перечислить преимущества столбчатого фундамента, стоит упомянуть, что при выборе такого варианта устройство подвала невозможно. Также столбчатое основание не создается в местности с плывучими грунтами.

В остальных случаях описываемый тип фундамента имеет следующие особенности:

1. Может быть возведен за короткий промежуток времени. При этом не нужно длительное время ждать усадки и высыхания. Это позволяет создать дом в течение одного сезона.
2. Отсутствие необходимости в использовании строительной техники. Для создания столбчатого фундамента не нужно иметь большую бригаду рабочих.
3. Низкая стоимость конструкции.Такой тип фундамента можно возвести при минимальном количестве денег на создание дома. Именно поэтому его и выбирают многие владельцы загородных участков.
4. Возможность возводить каждый элемент фундамента отдельно.
5. Работы могут производиться в любое время года. Именно поэтому владельцы, участков, желающие создать каркасный дом, часто выбирают столбчатое основание.
6. Легкость замены и ремонта. Если один из элементов фундаменте деформировался, его можно легко отремонтировать или даже заменить.

Достаточно часто создаются каркасные бани на столбчатом фундаменте.

Подготовка участка

Строительная площадка должны быть примерно на 3 метра больше периметра будущего дома. Во время подготовки территории производятся следующие работы:

1. Уборка мусора и камней.
2. Снятие 30 см верхнего слоя почвы. Снятый плодородный слой стоит отнести подальше от строительной площадки.
3. Выравнивание площадки.

Стоит помнить, что дно участка должно быть выровнено при использовании строительного уровня. Создавая дом своими руками, следует сначала начертить план, в котором будут указаны размеры каждого элемента конструкции.

Подошва фундамента

Перед началом создания фундамента происходит выкапывание грунта в местах, где будут установлены столбы. Ширина углубления должна быть больше создаваемого элемента примерно на 10 см со всех сторон. Глубина канав должна рассчитываться на основе данных о весе дома и о глубине промерзания почвы.

После создания канав происходит засыпка песка на высоту около 15 см. Материал смачивается водой и утрамбовывается. Затем осуществляется заливка бетонного основания высотой около 10 см.

Первый блок столбчатого фундамента устанавливается после «схватывания» бетона. Стоит помнить, что состав не должен полностью высохнуть. Если создаются монолитные столбы, сначала устанавливается опалубка, в которую впоследствии будет заливаться цементный раствор.

Создание опалубки

Чтобы ускорить процесс создания основания для дома, стоит приобрести готовую щитовую опалубку. Благодаря сборным щитам можно регулировать размеры создаваемого столба. Использование таких изделий позволит сэкономить на материалах.

Кроме досок в качестве материала для опалубки может использоваться:

• фанера;
• металлические листы;
• пластик.

Стоит помнить, что доски должны быть узкими. Это связано с тем, что широкие изделия могут растрескаться. Перед началом работ необходимо смочить материал. Это предотвратит впитывание раствора во время заливки. Смачивать опалубку не нужно, если она выстилается гидроизоляционным материалом.

Если грунт на участке плотный, создавать опалубку не обязательно. В таком случае канавы устилаются гидроизоляционным материалом, чтобы влага из бетонного раствора не проникала в землю. Если используются асбестовые трубы, они остаются в земле.

Самым простым вариантом является создание опалубки из рубероида. В таком случае формируется трубка, диметр которой равен диаметру будущей опоры. Для сохранения формы рубероид обматывается скотчем. Созданная рубероидная труба устанавливается на песчаную подушку и прикапывается для сохранения определенного положения.

Армирование и заливка

Чтобы столбчатый фундамент был более надежным, каждый его элемент стоит армировать (если столбы создаются монолитными). Для этого используются арматурные прутья диаметром 10-12 мм. Они соединяются между собой проволокой в единый каркас.

Во время установки каркаса стоит следить за тем, чтобы расстояние между прутьями и опалубкой было больше 2 см. Если это правило не соблюдать, при деформации столбов арматура может начать разрушаться из-за коррозии.

Для заливки столбов должна использоваться смесь М200. Заливка должна осуществляться послойно на высоту примерно 30 см. При этом после каждого этапа необходимо уплотнять бетон при помощи строительного вибратора или штыря.

После создания столбов необходимо проверить, все ли обрезы располагаются на одном уровне. Если высота не совпадает, необходимо уравнять их раствором, состоящим из одной части цемента и двух частей песка. После заливки опалубку необходимо оставить примерно на неделю.

Гидроизоляция и создание ростверка

После снятия опалубки происходит изолирование столбов обмазочными или рулонными материалами. На следующем этапе происходит обратная засыпка траншей. Стоит помнить, что после засыпания  слоя в 30 см необходимо его утрамбовывать.

После этого создается ростверк, который представляет собой перемычку, соединяющую столбы. Он необходим для увеличения жесткости основания и предотвращения сдвигов. Железобетонные изделия устанавливать не стоит, так как они предназначены для больших нагрузок и не подходят для использования в частном строительстве.

Если дом строится одноэтажным, ростверк вообще не создается. Его функции выполняет обвязка из бруса. Стоит помнить, что от земли до обвязки должно быть расстояние не менее 50 см. Обвязка каркасного дома на столбчатом фундаменте создается из бруса. Этот материал способен выдержать нагрузку, создаваемую строением.

Забирка

После проведения всех работ по созданию дома производится монтаж забирки. Такая разновидность цоколя устанавливается для того, чтобы закрыть пространство между столбами и защитить опоры от осадков. Также забирка выполняет и декоративную функцию.

Этот вид цоколя создается из следующих материалов:

• дерево;
• камень;
• кирпич;
• сайдинг;
• цементно-стружечные плиты.

Стоит отметить, что в забирке необходимо создать отверстия для вентиляции подпольного пространства. Внутренняя сторона цоколя обычно утепляется.

Соблюдая все правила проведения работ создать столбчатый фундамент своими руками для каркасного дома можно без использования строительной техники и привлечения помощников. Именно поэтому многие владельцы участков выбирают такой тип основания.

bouw.ru

Столбчатый фундамент своими руками для каркасного дома (пошаговая инструкция)

Возведение коробки жилого дома, от основания до крыши, занимает 40% всех строительных затрат, включая инженерные и отделочные работы. Немногим меньше половины этого показателя приходится на основание дома. Наиболее экономичным и быстрым строительством будет каркасно-щитовой дом на столбчатом фундаменте.

Метод такого сооружения совершенно доступен для того, чтобы возвести самостоятельно как само здание, так и столбчатый фундамент своими руками для каркасного дома. Это идеальное решение при ограниченных средствах и сроках строительства.

Преимущества

Такой вид исключает устройство подвала и не возводится в местностях с плывучими водонасыщенными грунтами.

Во всех остальных случаях для каркасных домов он имеет определенные достоинства:

• Не требует столь длительного высыхания и усадки, как ленточный, что позволяет произвести строительство в течение одного сезона;
• Не требует габаритной техники, большого числа рабочих;
• Экономичнее ленточного такой же глубины в 2 раза;
• При необходимости, позволяет проводить не все работы одновременно, а возводить каждый фундамент отдельно;
• Работы могут проходить в любую погоду, даже зимой;
• Такой фундамент легко поддается ремонту и замене.

Перед сооружением своими руками столбчатого фундамента для каркасного дома надо знать, что:

• Столбы фундамента устанавливают под каждым углом по периметру здания, на пересечениях и стыках внутренних стен;
• Достаточное расстояние между стойками для этого типа зданий 2–3 м. Этажность не играет роли, поскольку распределенный вес просто ничтожный;
• Сборный, из готовых бетонных блоков или монолитный заливной столбчатый фундамент своими руками для каркасного дома будет наиболее рациональным вариантом. Также можно использовать асбестовые трубы, в которые заливается раствор;
• Монолитные столбы устанавливаются в 2 раза дольше сборных и обойдутся дороже в полтора, требуя арматуры, установки опалубки, заливки бетоном;
• Для легких домов делают фундаменты незаглубленные (глубина от 40 до 50 см) и малого заложения (глубина — 70 см). Это применимо и на пучинистых (с глубоким промерзанием и большим процентом влаги) грунтах. Все прочие глубины и примеры столбов рассчитаны для иных типов построек;
• Горизонтальное сечение монолитных столбов — 400х400 мм или 400 мм в диаметре. Размеры бетонных блоков — 200х200х400.

Подготовка площадки

Место под строительство будет превышать площадь будущего дома на 2 –3 м от каждой стороны периметра.

Для подготовки территории:

• Убирают мусор и крупные камни;
• 30 см верхнего слоя грунта снимается. Учитывая, что плодородный гумусовый слой составляет от 8 до 20 см, его лучше перенести подальше от стройки в места для насаждений;
• Площадку выравнивают, засыпав ямы, и сняв бугры;
• С помощью уровня и ровной длинной доски, контролируют горизонтальность участка.

Фундаментные ямы

Разметка и рытье ямы. Перенос плана здания на подготовленную территорию и разметка столбов, несложное, но кропотливое занятие. Это требует некоторых знаний и опыта, особенно если в плане много углов, стыков, пересечений стен. Расположение фундаментных столбов для каркасно-щитового дома не допускает ни малейших погрешностей.

В интернете выложено множество инструкций для точной и правильной разметки. Но если нет полной уверенности в своих возможностях, то стоит привлечь к работе специалиста. Копая лопатой, можно достичь большей точности расположения каждого углубления. Если использовать экскаватор, то лучше вырывать общую траншею.

Глубина траншей или ям на 30 см, а ширина на 40 см будет больше размеров готового столба, чего требует устройство основания и установка опалубки.

Под асбестовые трубы можно просверлить скважины ручным буром. Все ямы должны быть одинаковой глубины и строго вертикальными.

Подошва фундамента

На прочных песчано-гравийных грунтах дно под каждым фундаментом выравнивается, засыпается щебнем мелкой фракции (5 –20 мм), тщательно трамбуется, заливается жидким цементом. Слой готовой подбетонки — около 20 см.

Для каркасных домов этого достаточно. Опалубку или первый бетонный блок устанавливают, не давая подбетонке высохнуть полностью, раствор должен «схватиться». Этот момент нельзя пропустить.

На глинистых грунтах подготавливают песчано гравийную или песчаную подушку, которая шире тела основания на 40 см. Материал выкладывают, поливая водой, трамбуют. Толщина готовой подушки в среднем — 25 см. Блоки сразу выкладываются на подушку.

А в монолитных столбах на нее укладывают непромокаемый материал (толь, клеенку, рубероид), чтобы пористый материал подушки при заливке не вбирал воду из бетона.

Для щитовых построек не нужно армировать основание. Не стоит вестись на эту глупость.

Опалубка

Снизит себестоимость и ускорит работу готовая, инвентарная щитовая опалубка. С помощью ее сборных щитов, гибких или жестких, можно варьировать размеры конструкций и градус углов.

Опалубкой, кроме досок, может служить влагостойкая фанера, листы железа, пластик. Доски должны быть узкими, чтобы не растрескивались, и обязательно сырыми (их надо смочить), что предотвратит впитывание воды из раствора.

Иногда, когда почва плотная и сухая, стены углубления не обсыпаются, опалубку можно не делать. По периметру ямы землю закрывают рубероидом, чтобы вода из раствора не уходила в землю. Рубероид в дальнейшем не убирают, он будет гидроизоляцией для опор. Асбестовые трубы, установленные вместо опалубки, остаются в земле.

Можно соорудить еще более простой, быстрый и дешевый способ опалубки. Из рубероида формируется трубка диаметром равным запроектированным столбам. Чтобы рубероид не разворачивался, он обматывается скотчем по окружности с внешней стороны и крепится кусками с внутренней.

Рубероидная труба устанавливается вертикально на подошву или песчано гравийную подушку. От сдвигов, верхнюю часть трубы можно зафиксировать сбитыми деревянными планками, а нижнюю прикопать с внешней стороны.

Армирование и бетонная заливка

Заливной фундамент армируется каркасом, выполненным из четырех стальных стержней диаметром — 10–12 мм. Стержни через каждые сантиметров 25 имеют перехват проволочными хомутами для предотвращения расхождения арматуры в стороны. Вместо прутьев арматуры можно использовать, установленную по центру 80 мм трубу.

Дно опалубки заливают цементом толщиной 15 –20 см. Пока цемент не загустел, в него вставляют сердечник из трубы по центру, а каркас так, чтобы стержни арматуры были на расстоянии не меньшем 2 см от стенок.

Бетонная заливка. Смесь М200 (состав: песок, гравий трех разных фракций, вода) укладывается послойно приблизительно по 30 см, уплотняется либо глубинным вибратором, либо методом штыковки при помощи арматурного гладкого стержня.

После окончания заливки, сверяют монтажный горизонт (все ли верхние обрезы столбов имеют одинаковую высоту). Если необходимо, то уравнивают высоту раствором из 1 части цемента и 2-х песка. Опалубку оставляют нетронутой не меньше недели.

Гидроизоляция и ростверк

Сняв опалубку, столбы изолируют от влаги специализированными обмазочными или рулонными материалами, обычным рубероидом, стекловолокном, смолой, жидким стеклом.

Обратная засыпка. Глина для засыпки пространства вокруг основания или траншей подойдет лучше, чем прежде выбранный грунт. Ее укладывают с утрамбовкой слоями приблизительно по 30 см.

Ростверк. Пояс или перемычка, которая соединяет верхушки столбов и есть ростверк. Делается для большей устойчивости, жесткости, предотвращения сдвигов отдельных фундаментов. Железобетонные ростверки на сборных перемычках с построением опалубки, укладыванием арматуры для частного строительства, как указано во многих источниках интернета — невероятное излишество .

Такие конструкции применяются под промышленное строительство и рассчитаны для очень больших нагрузок. Для деревянных каркасных домов, даже тех, что более одного этажа, нет необходимости в устройстве ростверка вообще. Его функцию успешно выполняет обвязка из бруса.

Рекомендуемое расстояние от земли до обвязки — не меньше 50 см. Так лаги пола, при хорошей вентиляции, всегда останутся сухими.

Забирка

Это разновидность цоколя, которая закрывает расстояния между столбами от обвязки до поверхности земли или стяжки. Предохраняет проникновение некрупных животных под здание, защищает от осадков, сохраняет устойчивую сезонную температуру, выполняет декоративную роль.

Этот вид цоколя считается самым сложным в устройстве. Традиционно делается из дерева, кирпича, камня. Сейчас чаще используют цементно-стружечные плиты и виниловый сайдинг. Забирка непременно должна иметь отверстия для вентиляции, быть утепленной с внутренней стороны.

Рекомендуем посмотреть:

Одно из преимуществ столбчатого фундамента: организацию забирки допустимо отложить до завершения всех работ. Это немаловажно при ограниченных средствах и необходимости быстрее закончить строительство. Цокольное пространство можно временно закрыть листами железа или шифера, рубероидом, другими материалами.

domunit.ru

Фундамент для каркасного дома своими руками

Если вы ограничены в финансах, то лучшим вариантом для вас будет каркасный дом. Его быстро и легко строить, материалов надо немного и они сравнительно дешёвые.
В этой статье будет описано строительство фундамента — этапа, с которого начинается строительство любого здания, и без которого оно невозможно.
Под каркасный дом можно делать ленточный и столбчатый типы фундамента, либо ставить сваи. Выбор зависит от рода почвы, пролегания грунтовых вод, параметров будущего дома и, конечно, финансовых возможностей.

Сейчас мы разберем разные виды фундаментов для каркасного дома, их строительство на пошаговой инструкции. Это будет началом для качественного строительства дома под крышу.

Ленточный фундамент

Содержание статьи

Ленточный фундамент — это неразрывное жёсткое сооружение по замкнутому контуру в виде ленты. Строят его под все несущие стены планируемого здания. Это самый популярный тип фундамента под частные дома и загородные коттеджи. Он отлично подходит в качестве основания для возведения каркасных зданий.

Ленточный фундамент

Ленточный фундамент характеризуется существенно большей площадью несущей поверхности, чем столбчатый и винтовой. Поэтому при меньшей глубине возведения он выдерживает те же нагрузки, что и столбчатый фундамент, при укладке на почву с меньшей плотностью, или более высокие нагрузки при такой же глубине возведения.

Но для строительства ленточного фундамента понадобиться больше стройматериалов и надо будет сделать больше земельных работ.

Также в здании, возведённом на ленточном фундаменте, есть возможность построить подвал или цокольный этаж . Это делается путем уборки грунта из пространства внутри фундамента. В этом случае его стены одновременно выступают стенами цокольного этажа. Если устраивать подвал не планируется, то землю можно не убирать.

Ленточный фундамент надо обязательно углублять ниже уровня промерзания земли. Уровень промерзания бывает очень разным — он зависит от климатических условий и типа почвы.

При его возведении в начале сыпется песок, на него гравий, на него гидроизоляционный слой. При этом чем ниже промерзает грунт, тем больше должны быть слои песка и гравия. Очень важно, чтобы основание было приблизительно на 30% шире самого фундамента. Сверху гравия вяжется арматура таким образом, чтобы её части не выступали из бетона. Затем делается опалубка высотой минимум на 10 см выше планируемой высоты фундамента. При этом высота бетонного слоя должна превышать 50 см.

Плитный фундамент

Плитный фундамент — это монолитная плита, сделанная из железобетона и залитая под всем зданием.

На фото плитный фундамент

Этот тип фундамента имеет самую большую площадь опоры по сравнению с остальными, и поэтому обеспечивает большую устойчивость дома на земле с более слабой несущей способностью. По этой же причине он сильнее всего противодействует силам пучения, поскольку в результате их влияния конструкция опускается и поднимается целиком. Отсюда взялось другое название фундамента в виде монолитной плиты — плавающий фундамент. При возведении дома на плавнях или болотах подобный фундамент незаменим, поскольку построенное на нем здание будет двигаться исключительно целиком, что не даст образоваться в нём трещинам и завалам.

Плитный фундамент строится высотой от 10 см и далее на утрамбованные песок и щебень, поверх которых стелится гидроизоляция. Поверх изоляции вяжется каркас из арматуры в виде 2-х сеток, нижней и верхней, недвижимо связанных одна с другой. Арматуру нужно брать ребристую с сечением 1,2–1,6 см. Используя такой фундамент можно сделать каркасную пристройку к дому.

Армирование внутри плитных фундаментов, по сравнению с ленточными, надо делать более серьёзное. На последние действуют только изгибающие продольные нагрузки, а изгибающие поперечные нет, потому что высота ленточного фундамента превышает его ширину. Поэтому в ленточных фундаментах ребристую арматуру вяжут только вдоль, для поперечной вязки подойдет и гладкая. А плитный фундамент имеет абсолютно другое соотношение длины, высоты и ширины, и на него действуют силы на изгиб как поперечные, так и продольные.

Плюс иногда возникают силы скручивания. Поэтому арматуру для каркаса надо использовать только ребристую — которая сильнее всего сцепляется с бетоном. Шаг прутьев арматуры должен составлять 20–40 см. Если вязать арматуру на расстоянии 30 см прут от прута, то на 1 кв. м фундамента понадобится 3 прута по 1 м на продольное вязание и столько же на поперечное — одинаково для верхней и нижней обвязок, плюс приблизительно 2 м для связки верхней и нижней арматурных сеток.

В итоге получается около 140 см прутьев на 1 кв. м плиты. Для строительства монолитного фундамента в виде плиты расходуется больше всего арматуры и самый большой объем бетона в сравнении с остальными фундаментами, поэтому возводить его дороже всего.

Столбчатый фундамент

Столбчатый фундамент являет собой стоящие в земле независимо друг от друга опоры.

Столбчатый фундамент

Ставят их обязательно во всех точках пересечения стен здания. Если стены длинные, между ними ставят дополнительные столбы (здесь можно ставить опоры послабее).

Верхнюю часть опор называют оголовком, низ — основанием. Оголовки являются точками, на которых будет стоять здание, поэтому их надо делать в один уровень — это будет линией начала 1-го этажа. Расстояние между низом дома и уровнем земли должно быть 0,4–0,5 м, чтобы дом не был сырым, чтобы не портились деревянные конструкции каркаса.

Столбы фундамента можно делать прямоугольными, квадратными, трапециевидными, круглыми и т.д. Самыми распространенными, являются круглые столбы, поскольку для них можно убирать землю с помощью обычного ручного бура.

Столбы для столбчатого фундамента подойдут сечением от 150 мм до 400 мм. При самостоятельном возведении столбчатого фундамента лучше использовать уже готовые столбы, которые бывают следующих сечений:

• 150 мм,
• 200 мм,
• 250 мм,
• 400 мм.

И ручные буры выпускаются под опоры этих диаметров. Столбчатый фундамент чаще всего вкапывают в землю приблизительно на 2 м (чтобы он был ниже промерзания земли). Основания опор имеют небольшую площадь, поэтому чтобы столбы не разрушились и не перекосились под давлением дома, они должны стоять на почве с хорошей несущей способностью.

Для такого фундамента подходят столбы из различных материалов: бетон, дерево, металл, кирпич. Деревянные столбы перед укладкой в землю надо обжигать либо обрабатывать специальными антисептиками, чтобы защитить древесину от сырости и вредителей, предотвращая таким образом её трухлявость и гниение. Дополнительно древесину можно защитить гидроизоляционными средствами, но даже в этом случае дерево остаётся наименее надежным материалом для возведения столбчатого фундамента.

Кладка из кирпича очень хороша в отношении стоимости и прочности, однако он не удобен в плане строительства. Складывать кирпичи в опору в яме по ширине в размер опоры невозможно, а складывать столбы целиком на земле, а потом опускать их в яму тоже долго и не легко.

Самым лучшим со всех сторон материалом для столбов является бетон. Заливать его надо с армированием.

Такой фундамент будет самым прочным, слабо подверженным климатическим воздействиям и его совсем не сложно построить самостоятельно: пробурить скважины, насыпать прослойку из песка и гравия, поставить опалубку, связать арматуру (продольную надо брать ребристую 1,2–1,6 см в разрезе, поперечную можно и гладкую) и залить бетонным раствором. Плюс армированной цельной опоре не страшны никакие пучения, промерзания и перемещения грунта.

В этом типе фундаментов самым надежным является столбчатый фундамент с ростверком — специально сделанной верхней частью опоры, распределяющей нагрузку от дома и расположенной непосредственно между столбами. При промежутках между опорами 1,5–2,5 м ростверк делают в виде обычной армированной перемычки. Если промежутки между опорами превышают 2,5 м ростверк делают из рандбалки — железобетонной монолитной либо сборной балки, или металлической балки (из двутаврового профиля, обычного профиля или в виде швеллера). Для уменьшения стоимости строительства ростверк часто ставят в качестве фундамента для лёгких строительных конструкций.

Фундамент на винтовых сваях

Винтовые сваи считаются простым и дешёвым вариантом фундамента, его монтаж смогут осуществить от 3-х до 5-ти человек. Свая — это стальная труба с лопастями внизу.

Лопасть нужна для распределения нагрузки от конструкции на максимальную площадь земли и удержания конструкции при колебаниях почвы. С помощью неё во время опускания трубы в землю вращательный момент становится поступательным. Таким образом получается равномерная несущая способность всех элементов фундамента даже в случаях неоднородности почвы.

Фундамент на винтовых сваях

Сваю наращивают и вкручивают пока она не опустится ниже глубины промерзания почвы. Сверху в свае делают отверстие для закрепления арматуры, которой собственно вкручивается свая. Характеристики стальной трубы:

• Диаметр лопасти — от 20 см до 55 см;
• Диаметр ствола — от 10 см до 30 см;
• Толщина стенок — от 0,8 см до 1,2 см;
• Толщина лопасти — от 0,3 см до 1 см;
• Длина сваи — от 1,5 м до 9 м.

На противоположном конце сваи делается шляпка для соединения с ростверком.

Расчёт размеров фундамента

Основой для расчетов размеров фундамента является несущая способность грунта (коэффициент сопротивления грунта) и масса запланированного здания. Смыслом произведения расчетов является определение того, сможет ли данная почва выдержать нагрузку данного дома указанного веса на указанном фундаменте.

Если давление на землю полностью готового дома окажется меньше её несущей силы, то строительство можно выполнять в используемых в расчёте размерах. Если давление на грунт окажется выше его несущей способности, надо буде выполнить корректировки, для начала путём увеличения ширины основания.

Самыми важными показателями для почвы, на которой будет стоять дом, являются два показателя — сжимаемость и прочность. Самыми прочными и несжимаемыми являются полускальные и скальные грунты. Поэтому при строительстве на них каркасных домов котлован можно не рыть, а просто снять просадочный верхний плодоносный слой почвы. Выполнение дальнейших расчётов не понадобится.

При строительстве каркасного дома на более мягких грунтах (глина, песок, чернозём) фундамент возводится так, чтобы площадь его основания удовлетворяла следующему неравенству:

S>a×F/(b×R), где:

S – наименьшая возможная площадь основания, кв.см.
a – коэффициент — показатель надёжности, его величина обычно 1,2.
F – вес всего будущего здания в готовом виде (считается сложением общего веса всех материалов, из которых будет состоять дом, за исключением фундамента, веса мебели, сантехники, дверей, котлов, бытовой техники и жильцов).
b – коэффициент условий строительства, который принимается согласно типу почвы и конструкции здания (для деревянных и каркасных домов на глине он составляет 1,1, а для всех типов домов на мелких песках — 1,3).
R – сопротивление грунта или несущая способность грунта:

• Щебенисто-песчаный — 600кг на кв.см
• Глинистый при показателе текучести JL ≤ 0,5 — 450 кг на кв.см, при 0,5 <J L ≤ 0,15 — 400 кг на кв.см
• Гравийный (дресвяный) с песком — 500 кг на кв.см, с глиной: при показателе текучести JL ≤ 0,5 — 400 кг на кв.см, при 0,5 < JL ≤ 0,75 — 350 кг на кв.см.

Таким образом можно правильно рассчитать параметры как всего фундамента, так и его обреза. Площадь прямоугольника (в форме которого обычно строят фундамент) определяется путем умножения его длины на ширину. Конкретные размеры фундамента (не обязательно прямоугольного, можно и квадрата) могут варьироваться в пределах рассчитанных максимально подходящих размеров несущей конструкции.

Способы утепления фундамента

Способы утепления и изоляции фундамента дома от сырости и холода из грунта разделяют на такие группы:

• Утепление и изоляция по наружным стенам;
• Утепление и изоляция по внутренним стенам.

Утепление и изоляция фундамента

Более эффективным вариантом является утепление фундамента по наружным стенам. Делать это лучше всего сразу после возведения фундамента, до начала установки каркаса дома. Утепление фундамента по наружным стенам осуществляется следующими способами:

• Засыпным. Осуществляется путём засыпания сыпучих строительных абсорбирующих материалов (щебня, керамзита, песка и т.д.) в траншею, проделанную со всех наружных сторон фундамента. Эти материалы хорошо отводят влагу, чем предотвращают разрушение фундамента, и являются хорошим барьером от холода.
• Креплением плит из пенопласта. Осуществляется плитами из пенополистирола (пенопласта), которые крепятся к фундаменту клеем либо мастикой. Пенопласт, имеющий свойство сохранять тепло, обеспечивает довольно высокую теплоизоляцию. Но у него есть один существенный минус — его едят грызуны. Для защиты от них поверх пенопласта надо ставить сетку.
• Креплением плит из пеноплекса. Пеноплекс — материал, похожий на пенопласт, но более экологичный и крепкий. Он не деформируется и его не едят грызуны. Пеноплекс специальным клеем или битумной мастикой можно клеить прямо на фундамент.

Утепление и изоляция фундамента по внутренним стенам чаще всего выполняется, когда добраться к нему с наружной стороны гораздо сложнее, чем с внутренней.

Этот способ позволяет повысить температуру в подвале и убрать излишек влаги. Но внутренняя изоляция не защищает фундамент от воды в грунте и температурных перепадов.

Видео

Посмотрите видео об особенностях строительства фундаментов разных видов

fastbuildings.ru

Как сделать столбчатый фундамент для каркасного дома

Фундамент является основой любого дома и от того как он будет сделан, зависит дальнейшая судьба сооружения. Пред тем, как решить какой фундамент нужен для каркасного дома, следует уделить внимание столбчатому фундаменту. Он прекрасно подойдет для устройства зданий, которые имеют один или два этажа и характеризуются небольшим весом.

Основные параметры столбчатого фундамента

деревянный столбчатый фундамент

Столбчатый фундамент для каркасного дома (свайно-ростверковый) представляет собой группу столбов, которые размешены в первую очередь по углам здания. Также обязательно столбы устанавливаются в месте соединения основных стен с перегородками. Остальные столбы ставятся с шагом 1 – 2 метра.

Верхняя часть столба – оголовок, выступает над землей 50 — 80 см. Такое расстояние дает возможности минимизировать появление сырости. Если деревянные бруски, которые являются основанием каркасного дома будут подвержены сырости, то они очень скоро начнут гнить.

Ширина столбов может быть разной. Если столбы цилиндрической формы, то в основном их размер варьируется от 200 до 400 мм. В том случае когда столбы будут из кирпича или блоков, то рекомендуемые размеры — 500х500 мм

Виды столбчатых фундаментов

В зависимости от глубины заложения столбчатые фундаменты делятся на два вида:

1. Мелкозаглубленный. Его глубина составляет 50 -80 см. Применяется на скальных и песчаных грунтах, которые характеризуются низким уровнем грунтовых вод;

Важно: мелкозаглубленые хорошо подходят как  фундамент под баню или сарая.

2. Заглубленный. Столбы закладываются на глубину до 2 метров, или как минимум на 500 мм ниже уровня промерзания грунта. Такой вид фундамента используется на глинистых грунтах, где грунтовые воды залегают не очень глубоко.

Материалы для изготовления столбчатого фундамента

Самым первым этапом устройства столбчатого фундамента является выбор материала из которого будут сделаны столбы. Как правило используются следующие материалы:

• дерево;

• монолитный железобетон;

• бутовый камень;

• кирпич;

• блоки 20х20х40;

• асбестоцементные трубы;

• металлический прокат (трубы, швеллер).

Каждый из этих материалов имеет свои достоинства и недостатки. Самым дешевым вариантом является дерево. Однако даже при соответствующей обработке и защите различными гидроизоляционными материалами дерево прослужит не долго. Металлический прокат может прослужить дольше, однако собестоимость такого основания будет достаточна большая. Поэтому основными материалами для изготовления столбов служит железобетон, кирпич, блоки и асбестоцементные трубы

Этапы создания фундамента

Создание столбчатого фундамента для каркасного дома своим руками состоит из следующих этапов:

• расчет необходимого количества материалов. Рисуется план, на котором указываются все точки в которых будет производится установка столбов. На основе этих данных производится расчет необходимых материалов.

Важно: если планируется создать столбчатый фундамент под дом с ростверком, то необходимо также не забыть про него и посчитать все материалы, необходимые для эго создания – металлическую арматуру, бетон, опалубку.

свайно-ростверковый фундамент

• Разбивка фундамента. От забора отмеряется необходимое расстояние и ставятся начальные две точки. Далее, от этих точек отмеряется длина или ширина будущего дома и намечаются другие крайние точки фундамента. На этом этапе обязательной процедурой является проверка диагоналей. Они должны быть одинаковые, +/- 1 -2 см. После установки крайних точек делается разметка фундамента под перегородки. Также с шагом 1 -2 м намечаются места установки дополнительных столбов.

• Выкапывание ямы под фундамент. Если планируется создать столбчатый фундамент из асбестовых труб или монолитного бетона, то ямы можно сделать с помощью мотобура. Его не обязательно покупать – такое устройство можно без проблем арендовать на одни сутки или пару часов. В том случае когда фундамент  для дома будет из кирпича или блоков, то лопатой выкапывается яма размером 60 х80 и глубиной на 10 – 20 см ниже уровня промерзания грунта. Такой размер позволяет каменщику залезть в яму и без проблем сложить столбы из кирпича или блоков.

Важно: яма под столб может иметь как обычную прямую конфигурацию, так и с расширением в нижней части. Такое расширение увеличивает площадь основания, что приводит к увеличению несущей способности такого фундамента. Также это повышает устойчивость таких столбов к морозному пучению грунтов.

• Создание гидроизоляции и опалубки. После того как ямы под столбы вырыты необходимо создать гидроизоляцию фундамента. Для этого из рубероида изготавливают трубу которая помешается в выкопанную яму. Также в качестве гидроизоляции можно использовать толстую полиэтиленовую пленку. Края пленки необходимо прижать камнями или присыпать землей, что бы при заливке бетона пленка не упала на дно ямы. Если же планируется создать столбчатый фундамент из блоков 20х20х40 для каркасного дома, то гидроизоляцию из рубероида или пленки делают уже после того как столбы уже выложены.

• Установка арматуры. При изготовлении столбов из бетона или асбестоцементных труб необходимо произвести их армирование. Для этого берут две или четыре арматуры диаметром 8- 12 мм, которые соединяются между собой перемычками из проволоки  диаметром 6-8 мм. Готовую конструкцию помешают во внутрь вырытой ямы.

• Создание опалубки. Поскольку столбы должны быть подняты на уровнем земли на 500 – 800 мм, то необходимо из досок создать опалубку.

Важно: все столбы должны быть установлены таким образом, чтобы в дальнейшем ростверк был смонтирован строго горизонтально. Для этого выбирается начальная точка и уже относительно ее с помощью водяного уровня отмечается необходимая высота опалубки.

• Заливка бетоном. Поэтапно слоями 200 -300 мм происходит заливка бетоном и производится его утрамбовывание. В верхней части столбов необходимо установить шпильку диаметром 12 -16 мм и высотой 40 -50 см. Она необходим для монтажа  основания каркасного дома.

• Создание ростверка. После изготовления столбов необходимо создать ростверк. Он даст возможность повысить устойчивость столбчатого фундамента и дает возможность равномерно распределить нагрузку между всеми столбами. Как правило его делают из железобетона. Сначала создают опалубку, укладывают туда каркас из арматуры и заливают бетоном. Стандартные размеры ростверка: ширина 250 мм и высота 250 мм.

• Устройство забирки. Последним этапом создания фундамента для каркасно – щитового дома является устройство забирки. Забирка – это стена из различных материалов от уровня земли до ростверка. Для ее устройства выкапывается неглубокая траншея – шириной 10 -20 см и глубиной до 30 см. В нее заливается бетон. После того как он остынет можно приступать к монтажу забирки.

Важно: перед монтажом забирки необходимо провести все необходимые коммуникации – канализацию и воду.

Достоинства и недостатки столбчатого фундамента

Столбчатый фундамент для каркасного дома имеет следующие преимущества:

• самый дешевый вид фундамента. Его себестоимость как минимум в 2 раза меньше чем ленточного фундамента;

• возможность производить работу самостоятельно – заливать столбы поочередно;

• большая скорость монтажа;

Однако есть и столбчатого фундамента и несколько недостатков:

Столбчатый фундамент под каркасный дом своими руками видео:

karkasnik.su
