Панели для строительства из керамзитобетона

Дата: 18.05.2014

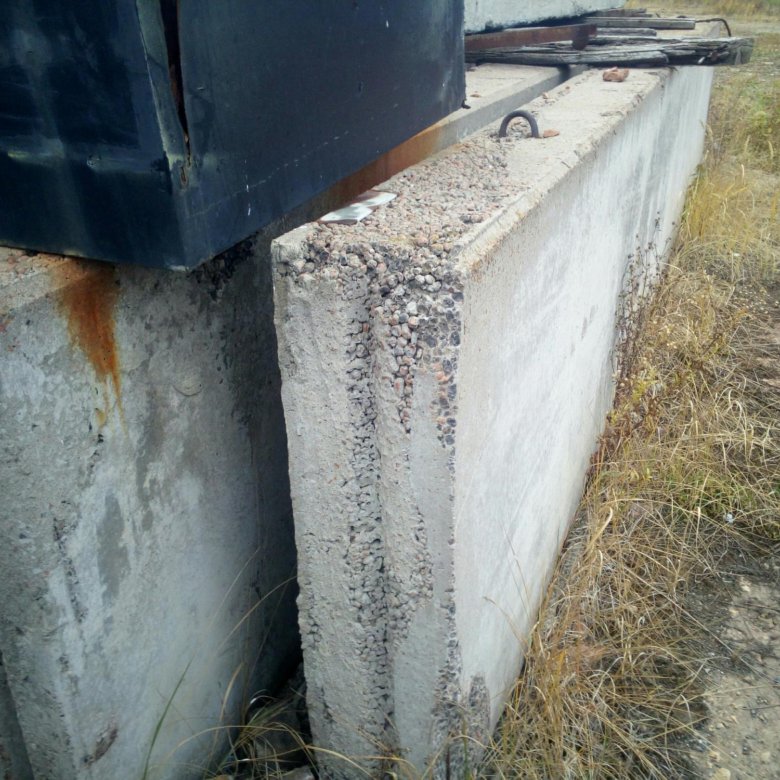

Керамзитобетон характеризуется рядом достоинств в сравнении с бетоном – относительно низким уровнем теплопроводности, повышенной влагоустойчивостью и стойкостью к химическим агентам. Однако пористая структура не позволяет использовать его для сооружения фундамента и габаритных объектов.

Керамзитобетонные панели выпускаются блочными элементами со стандартными размерами, которые зависят от типа нарезки и варьируются от 300 до 7 200 мм в длину, от 300 до 8 100 мм в высоту. Широко используются при возведении сооружений в качестве внешних стен и внутренних перегородок. Также их применяют в железобетонных объектах для заполнения каркаса.

Оглавление:

  1. Характеристики, ГОСТ
  2. Монтаж
  3. Стоимость панелей

Классификация

Существует несколько классификаций по характеристикам и признакам.

1. По назначению выделяют панели: для надземного этажа, цоколя и чердака.

2. По статической схеме работы их делят на: несущие, самонесущие, навесные.

К достоинствам последних можно отнести надежность возводимых конструкций, низкую себестоимость, высокий уровень тепло- и звукоизоляции, влагоустойчивости, прочности, ускоренные темпы.

3. Согласно ГОСТ 11024-84 выделяют:

  • наружные стеновые панели из керамзитобетона, используемые в неотапливаемых сооружениях. Они производятся из бетона различных марок;
  • слоистые, получаемые из тяжелого бетона с теплоизоляционным слоем, и однослойные;
  • панели перегородок, производимые из различных типов бетона.

4. По устройству они делятся на: сплошные и сборные.
Последние составлены из ряда исходных элементов (например, блоки) и соединены клеем, раствором, свариванием. Их чаще используют, что связано с повышенной трещиностойкостью, возможностью применения резательной технологии.

5. По количеству слоев панели бывают: одно-, двух- и трехслойные.
Воздушная прослойка называется экраном.  Однослойные панели производятся из керамзитобетона с низкими показателями теплопроводности. Их прочность обусловливается требуемыми нагрузками, а толщина – климатическими условиями.

6. По разрезке стен на элементы выделяют: однорядные рядовые и угловые, полосовые горизонтальной и вертикальной разрезки.

Обозначение и технические характеристики

В связи с широкой классификацией при сочетании различных признаков имеется множество типов и их обозначений:

  • 1НСН – однослойная наружная стеновая несущая однорядной разрезки;
  • 1НГО – однослойная наружная стеновая панель горизонтальной разрезки;
  • 2НГП – двухслойная наружная стеновая панель горизонтальной разрезки и т.д.

ГОСТ 23009 регламентирует обозначение марок панелей цифрами и буквами — тип, номинальная длина, высота в дециметрах и толщина в сантиметрах. Через дефис ставится класс керамзитобетона по прочности на сжатие и вид бетона. Третья группа символов показывает дополнительные характеристики – наличие отверстий, вырезов. Например, 2НСН 40.27.30-15К – панель двухслойная наружная стеновая несущая однорядной разрезки, ее длина составляет 3 995, высота 2 650, толщина 300 мм, керамзитобетон класса по прочности на сжатие В15.

Характеристики:

  1. Высокая теплопроводность. Ее уровень аналогичен кирпичной кладке 100 – 120 см.
  2. Плотность напрямую зависит от числа слоев. Например, однослойные панели имеют показатель 900 – 1 100 кг/см3.
  3. Вес керамзитобетонных панелей для стен зависит от марки бетонной составляющей. Также влияют размеры блока. Данные изделия позволяют снизить массу железобетонной конструкции. Некоторые цифры приведены в таблице.
  4. Высокая прочность, которая составляет порядка 35 – 100 кг/см2.
  5. Морозостойкость до 500, что соответствует до 500 циклов замораживания и оттаивания.

Правила выбора и монтаж

При выборе стоит исходить из назначения материала. То есть марка зависит от места установки – стены здания, цокольный этаж, чердак. Для сооружения жилых домов не желательно использовать однослойные панели, так как они паропроницаемые. Для повышения теплоизоляционных свойств помещения рекомендуется подбирать трехслойные с утеплителем. Это также повысит уровень шумоизоляции.

Монтаж панелей совершается без применения специализированного оборудования в следующем порядке:

  1. Устанавливают стеновые панели.
  2. Прикрепляют к закладным деталям колонн.
  3. Устанавливают простеночные панели и прикрепляют к колоннам или ранее смонтированным конструкциям.
  4. Монтаж последующих рядов рекомендуется сопровождать прокладкой горизонтальных стыков пороизолом. Это необходимо для повышения прочности строения.
  5. Вертикальные стыки заделывают пороизолом и цементным составом.

Панели совмещаются между собой пазогребневым соединением. Это позволяет уменьшить погрешность при установке, и обеспечить быстрый монтаж здания.

Поставщики и цены

Производство панелей для возведения стен и каркаса строения имеет два основных направления – стендовое и конвейерное.

Второй способ заключается в том, что весь процесс разбивается на составляющие операции, которые выполняются параллельно на различных рабочих местах. Преимуществом данного метода можно назвать его максимальную степень автоматизации и эффективное использование производственной площади. Недостатками являются – сложные оборудование и переналадка на другой тип изделий.

Стендовый метод заключается в изготовлении крупных, предварительно-напряженных панелей в стационарных формах.

Серия панелей для стен ИИ-04-5 предусматривает выпуск материалов для надземной и подземной частей здания. Первые проектируются толщиной 240 и 320 мм и применяются в зависимости от климата. Цокольные – 220 и 300 мм, подвала – 220 мм.

Среди производителей керамзитобетонных блоков и стеновых панелей можно назвать – Завод ЖБИ Росатомснаб (Москва), ЗАО «Завод модульных конструкций «Магнум» (Екатеринбург), ЗАО Завод стеновых материалов и керамзита (Верхнерусское), ОАО «Стройизделия» (Ставрополь), КСК «Ржевский».

Цена на стеновые панели зависит от исходного сырья, размеров и технических характеристик.

Размер, мм Вес, кг Цена, рубkb
2980х885х300
1110 5600 — 6850
5980х885х300 3975 11650 – 14200
5980х1185х300 5325 14750 – 18000
5980х1185х350 1980 18200 – 22250

Панели и блоки из керамзитобетона имеют ряд преимуществ:

  • Низкий расход цементной составляющей.
  • Ускоренные темпы возведения.
  • Увеличение площади помещения за счет уменьшения толщины стены. Несущая способность кладки при этом остается высокой.
  • Экологичность материала.
  • Себестоимость строительства снижается.

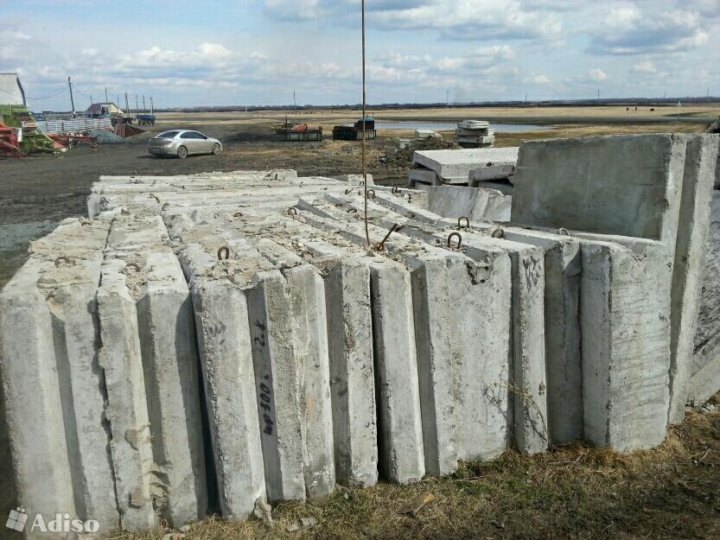

Что такое стеновые керамзитобетонные панели

Стеновые керамзитобетонные сэндвич панели сегодня пользуются особой популярностью при возведении домов на территории всей Северной Европы.

[contents]

Однако на отечественном строительном рынке керамзитобетонные сэндвич панели появились относительно недавно, но и за это короткое время уже успели завоевать широкую популярность при возведении жилых объектов.

Стеновые сэндвич панели из керамзитобетона относятся к классу легкого бетона, что достигается за счет использования в их конструкции в качестве заполнителя керамзита.

Преимущества керамзитобетонных панелей при возведении дома

Керамзит – это легкий гранулированный ячеистый материал, обладающий отличными термоизоляционными свойствами. Он легкий, долговечный и при этом не выделяет в окружающую среду никаких вредных веществ, что особенно ценится в условиях современного экологического кризиса.

Все эти характеристики делают стеновые сэндвич панели из керамзитобетона идеальным материалом для строительства дома.

На строительном рынке можно встретить керамзитобетон двух видов:

  • Конструкционные стеновые сэндвич панели, применяющиеся для строительства дома,
  • Конструкционно-теплоизоляционные элементы.

Конструкционные стеновые панели могут использоваться для строительства дома во всех климатических поясах, так как обладают отличными показателями морозостойкости и прочности.

Помимо этого данные высокая плотность от 1100 до 1800 кг на кубический метр и высокие технические характеристики позволяют их использовать для строительства несущих элементов дома.

В свою очередь конструкционно-теплоизоляционные изделия обладают гораздо меньшей плотностью колеблющейся в пределах от 700 до 1100 кг на кубический метр, и более низкими показателями морозоустойчивости и прочности, что значительно сужает круг их использования.

Преимущества стеновых сэндвич панелей из легкого бетона

Стеновые сэндвич панели, изготовленные с использованием керамзитобетона, обладают высокими термоизоляционными характеристиками, что позволяет их использовать для строительства частного дома, так и различных офисных и промышленных сооружений.

Термоизоляционные качества конструкций из легкого бетона напрямую зависят от количества использующегося керамзита, из этого следует, что чем толще слой утеплителя, тем более низкой теплопроводностью будет обладать материал.

Глубокого уважения заслуживает и прочностные характеристики конструкций из легкого бетона. Стеновые сэндвич панели с наполнителем из керамзитобетона вполне пригодны для возведения трехэтажного дома.

Еще одним плюсом использования этого материала для строительства является долговечность дома, что легко объясняется морозоустойчивостью панелей из керамзитобетона.

Огромное влияние на эксплуатационные качества строения оказывает и низкое водопоглощение этого материала, что позволяет возводить дома даже в местах характеризующихся высоким уровнем влажности грунтов и даже на заболоченной местности.

Благодаря тому, что в состав стеновых панелей входит бетон, обладающий высокой устойчивостью к влаге дома, при строительстве которых были использованы керамзитобетонные панели, даже при длительном контакте с влагой не разрушаются и не утрачивают своих первоначальных характеристик.

Немаловажное значение при выборе материала для строительства дома играет и абсолютная экологичность керамзитобетонных блоков. Благодаря тому, что при изготовлении этого стенового материала используются исключительно природные материалы, он не выделяет в окружающую среду никаких опасных для здоровья человека веществ или испарений.

Низкий вес элементов гарантирует поразительно простой и быстрый монтаж здания имеющего любые параметры и геометрические формы. Помимо этого, низкий вес блоков не требует заливки усиленного фундамента, что дает возможность значительно снизить финансовые расходы на заливку фундамента и возведение стен.

Максимально комфортное проживание в доме из керамзитобетонных блоков обеспечивают высокие шумо- и теплоизоляционные характеристики материала, а также высокая химическая инертность и огнестойкость блоков.

Недостатки

Однако, несмотря на достаточно внушительный список положительных характеристик стеновых сэндвич панелей из керамзитобетона, этот материал все невозможно назвать идеальным, так как и ему присущи некоторые недостатки.

Например, используя керамзитобетонные блоки для строительства дома, не стоит забывать о том, что этот материал значительно уступает в прочности своим бетонным аналогам, в результате наличия у него пор.

В связи с тем, что данный материал обладает низкими прочностными характеристиками при проектировании необходимо более тщательных расчетов связанных с определением несущих способностей элементов.


Да и внешний вид эти листы имеют, мягко говоря, достаточно непрезентабельный, поэтому при строительстве из них дома необходимо будет потратиться и на его отделку.

Еще одним важным недостатком этого материала является то, что изготовленные из него изделия обладают низкими аэрационными способностями, проще говоря, он очень плохо пропускает сквозь себя воздух, что не может не отразиться на качестве микроклимата помещения и образованием мостиков холода.

Даже несмотря на некоторые недостатки стеновые керамзитобетонные сэндвич панели обладают важными достоинствами позволяющими быстро и качественно возводить самые разные строения.

Блоки керамзитобетонные стеновые плохо «дышат», что способствует образованию т.н. «мостиков холода», поэтому во время возведения наружных стен необходимо проводить их дополнительную теплоизоляцию, например экструдированным пенополистиролом.

Выводы и рекомендации

Блоки керамзитобетонные стеновые целесообразно применять для строительства наружных стен зданий, гаражей и хозяйственных построек. Преимущества домов из керамзитобетона особенно наглядны для загородного жилья.

Хорошая звукоизоляция зданий из керамзитобетонных блоков обеспечивает комфортность проживания в них даже вблизи оживлённых автострад. При использовании этого стройматериала отпадает потребность в дополнительном утеплении межкомнатных перегородок и фундамента здания.

Это может пригодиться:



Металлоформы для изготовления стеновых панелей (с добавлением керамзита)

Стеновые панели из керамзитобетона

Керамзитобетонные стеновые плиты – строительный материал, изготовленный из бетона и керамзита (керамзит – пористый, легкий материал, изготовленный методом обжига глины, широко используемый в строительстве в качестве теплоизоляционного компонента, а также в сельском хозяйстве). В отличие от бетонных стеновых плит, керамзитобетонные панели имеют меньший вес, при этом выдерживают большие нагрузки, долговечны, безопасны и экологичны.

Стеновые панели с добавлением керамзита легко монтируются, имеют хорошие эксплуатационные характеристики, благодаря чему широко применяются в панельном строительстве.

Металлоформы для ПС

М-Конструктор производит металлоформы для плит ПС, в которых можно изготавливать несколько изделий одновременно, а также есть возможность переналадки размера панели. Кроме того, для изготовления стеновых панелей может применяться кассетная установка, которая позволит изготавливать до 20 изделий одновременно.

Типоразмеры стеновых панелей для гражданского и промышленного строительства определяются ГОСТом, именно поэтому готовые металлоформы для стеновых плит используются преимущественно для изготовления стандартных изделий.

Производственный процесс стеновых плит с использованием металлоформы для ПС М-Конструктор – это гарантия изготовления (при соблюдении технологии процесса и использовании качественных материалов) гладких, аккуратных и надежных стеновых панелей, которые не потребуют доработки в дальнейшем.



Стоимость, сроки изготовления и доставка

Информацию по стоимости и срокам изготовления можно узнать у наших специалистов по телефону и по электронному адресу [email protected]

Доставка продукции осуществляется во все регионы РФ, а также в страны Евразийского и Европейского Союзов. Возможна отправка автомобильным, железнодорожным или морским транспортом.

Керамзитобетонные панели, керамзитовые наружные стеновые панели

Керамзитобетонные панели

Керамзитобетонные стеновые панели имеют вид блоков, изготовленных из наиболее плотного керамзитобетона. Однако он обладает меньшим удельным весом, чем обычный бетон.

Панели из керамзитобетона: их свойства

Толщина керамзитобетонной панели равна 60-ти см. Но она может быть для каждой стены разной. Другими словами, если высота стенки составляет 230 см, то блок из керамзитобетона будет такой же высоты.

Керамзитобетонные панели обладают более высокой теплопроводностью, нежели обычный бетон, а его цена материала немного ниже.

При наличии остальных равных физико-механических свойствах (плотности, прочности и т.д.) показатель теплопроводности лучше, нежели у ячеистого бетона.

Где применяются керамзитовые панели?

Керамзитобетонные    наружные   стеновые    панели  лучше  всего использовать для строительства стен коттеджей и частных домов, создания перегородок между комнатами и квартирами. Также их можно применять с целью заполнения каркаса в возведении домов из железобетона.

Преимущества керамзитобетонных панелей

По сравнению с силикатным кирпичом панели из керамзитобетона обладают некоторыми преимуществами. Например, на кладку расходуется значительно меньше цемента, поскольку стандартный керамзитобетонный блок равняется 7-ми кирпичам. Каменщик может уложить 3 куб. м. стенки, что превышает кладку из кирпича в три раза.

Панели стеновые из керамзитобетона способствуют увеличению используемой площади здания, потому что толщина стенок уменьшается вдвое. Уровень несущей способности кладки из керамзитобетона выше на 20 процентов.

Экологические свойства материала такие же, как и у керамического кирпича. А благодаря теплоизоляционным свойствам он может использоваться даже в регионах, где холодный климат. Керамзитобетон способен «дышать» и регулировать влажность воздуха внутри зданий.

Себестоимость работ по строительству малоэтажных зданий с керамзитовыми панелями сокращается примерно на 25-45 процентов. Дополнительный комфорт этот материал создает в процессе прокладки коммуникаций в стенках. Он полый внутри, потому достаточно лишь проделать входное отверстие, а также протянуть провод.

Возможно, вас заинтересует

Керамзитовый песок

Каждый вид керамзита применяется для разных фронтов работы. Безусловно, чаще всего в строительстве применяются керамзитовые блоки. Но существует такой вид деятельности, где ке...

Керамзит в мешках

У приверженцев этого материала есть свои сторонники, которые, в свою очередь, делятся на два лагеря. Те, кто больше любит использовать керамзит в плитах (блоках) или же активн...

Керамзитовый гравий

Керамзитовый гравий считается искусственным гранулированным керамическим пористым материалом, имеющим ячеистое строение. Он имеет вид частиц округлой формы с порами внутри и о...

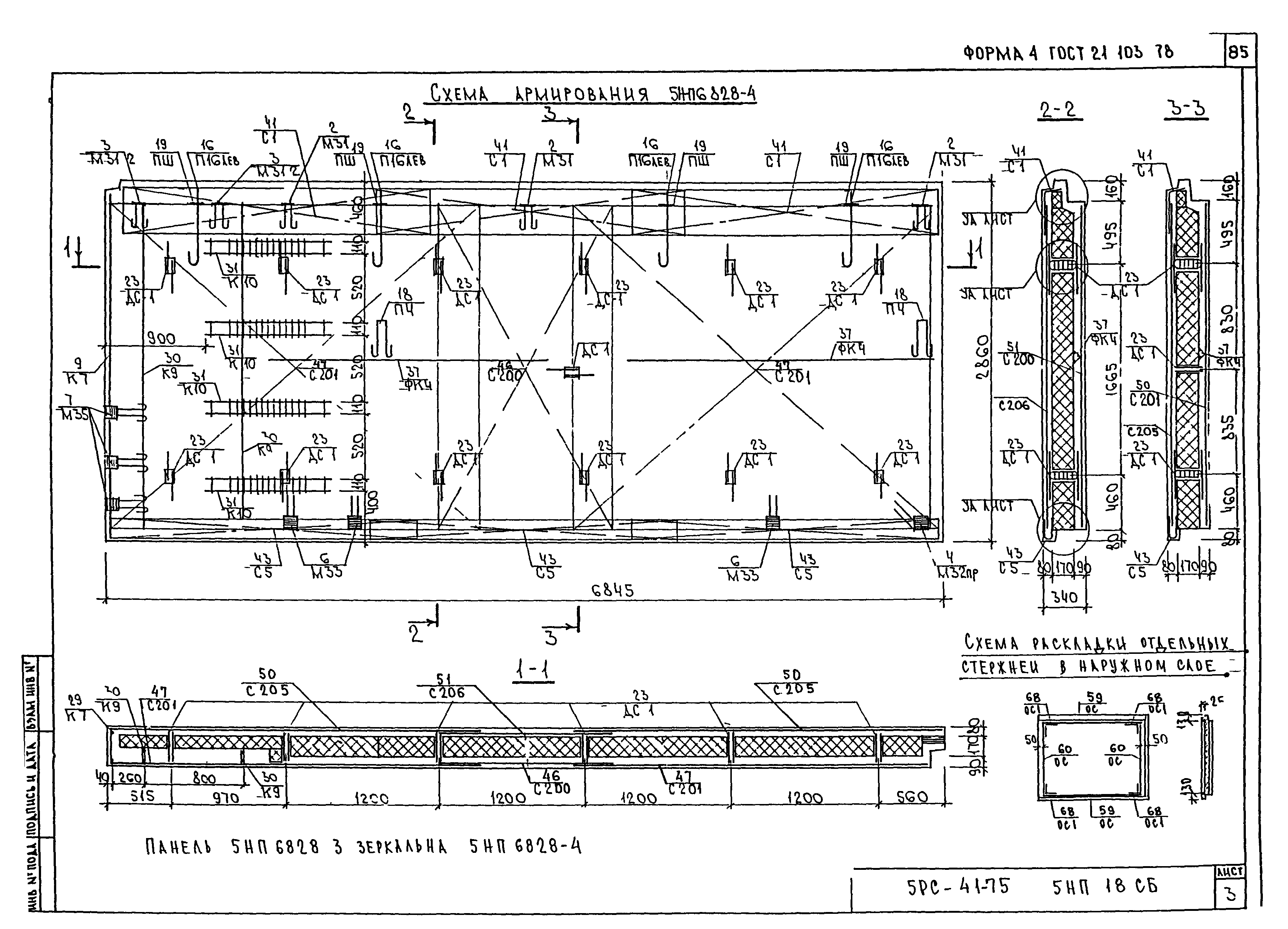

ГНП 15-15-3,5 по стандарту: Серия КУБ 2.5

Наружные стеновые панели ГНП 15-15-3,5 – это элементы сборной конструкции, используемые при возведении зданий с колоннами различной этажности и назначения. Плиты разработаны для применения при каркасно-монолитном строительстве зданий высотой до 15 этажей и изготавливаются из керамзитобетона с армирующим стальным каркасом. Основные несущие функции в таком строении выполняет каркас из колонн и плит перекрытия. В Серии КУБ 2,5 разработаны панели различного назначения, размеров и форм – горизонтальные и вертикальные прямоугольные панели, угловые, подоконные, стенки лоджий и другие, позволяющие реализовать с их помощью проекты любой сложности.

1. Варианты маркировки

Благодаря унифицированной системе, для реализации различных строительных проектов изготавливаются не только наружные стеновые панели ГНП 15-15-3,5, но и другие, отличающиеся характеристиками, марки стеновых панелей (расшифровку смотрите ниже):

1. ГНП 15-15-3,5;

2. ГНП 15-15-4.

2. Основная сфера применения

Конструктивные решения Серии КУБ 2,5 предполагают монтаж наружных панелей в зданиях, где в качестве опоры выступают колонны и плиты перекрытия этой серии. В зданиях с высокой нагрузкой на стены такие плиты не устанавливают. Наружные панели спроектированы и используются в качестве навесных ограждающих элементов конструкции. Удобные в монтаже изделия безопасны в эксплуатации (при использовании в соответствующих проектах). Вариативность конструктивных решений для плит позволяет использовать их для покрытия всего фасада в едином стиле, с учетом разнообразия форм, требуемых для проекта. Это позволяет создавать практичные фасады эстетичного вида, которые, к тому же, выполняют функции стоек фахверка. Наружные стеновые панели ГНП 15-15-3,5 рассчитаны на условия эксплуатации в различных регионах по температуре и сейсмичности. Высокий уровень морозостойкости, водонепроницаемости обеспечивает долговечность строения, его отличные ограждающие характеристики. Дома с такими стенами могут комфортно эксплуатироваться без проведения дополнительных работ по утеплению. В рамках серии разработаны панели толщиной 400 и 350 мм, применяемые в соответствии с проектной потребностью в теплотехнических характеристиках.

3. Обозначение маркировки

Различия в характеристиках стеновых панелей отражаются в комбинации цифробуквенных групп маркировки, нанесенной на изделие. Буквенная группа показывает название (и назначение) панели ВНП – вертикальная наружная панель, УНП – угловая наружная панель, ГНП – горизонтальная наружная панель. Другие значения групп (на примере наружных стеновых панелей ГНП 15-15-3,5):

1. ГНП – горизонтальная наружная панель;

2. 15 – ширина панели в дм;

3. 15 – высота панели в дм;

4. 3,5 – толщина панели в дм.

Наружные стеновые панели ГНП 15-15-3,5 имеют следующие габаритные размеры:

Длина = 1490;

Ширина = 1490;

Высота = 350;

Вес = 831;

Объем бетона = 0,332;

Геометрический объем = 0,777.

4. Материалы изготовления и характеристики изделия

Изготовление наружных стеновых панелей ГНП 15-15-3,5 обусловлено применением. Благодаря отсутствию необходимости выполнять несущие функции, стеновые панели производят из низкомарочных бюджетных материалов с эффективными ограждающими свойствами. Керамзитобетонные панели различных форм и размеров, разработанные в Серии КУБ 2,5 – один из наиболее практичных вариантов создания фасада. Для их производства используют керамзитобетон класса В 3,5 (М-50). Арматурный каркас с антикоррозийной защитой обеспечивает долговечность и надежность всего строения, предусмотренные в конструкции закладные изделия, позволяют выполнять монтаж с минимальными трудозатратами. Наружный фактурный слой толщиной 20 мм придает эстетичный вид фасаду здания, оконным проемам, а так же создает дополнительное сцепление на торцах в зоне использования герметиков. Наружные стеновые панели ГНП 15-15-3,5 поставляются заказчику с аккуратными ровными внутренними поверхностями, которые после монтажа можно без дополнительных обработок окрашивать или оклеивать обоями.

5. Складирование, транспортировка и хранение

Для транспортирования и складирования наружных стеновых панелей ГНП 15-15-3,5, их устанавливают в положение «на ребро», опирая на горизонтальную торцевую поверхность, используя деревянные подкладки длиной не менее, чем ширина опираемой поверхности. Устанавливают подкладки в каждой четверти пролета. При транспортировании, необходимо тщательно закрепить изделия, для того, чтобы исключить их смещение. Погрузку и выгрузку следует выполнять специальной техникой, с применением строповочных приспособлений. Хранение керамзитобетонных плит допускается только в складских условиях, важно защищать изделия от воздействия воды и других веществ, агрессивных материалу – в результате такого воздействия, свойства панелей значительно ухудшаются.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

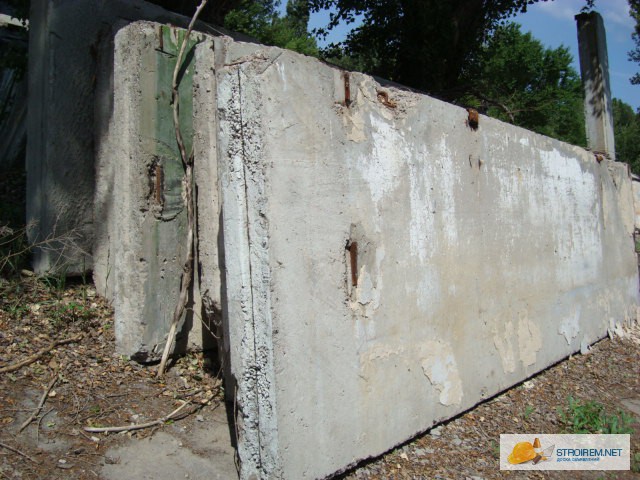

Керамзитобетонные стеновые панели : видео, фото

Керамзитобетонные стеновые панели представляют собой блоки, изготовленные из самой плотной разновидности керамзитобетона. Но его удельный вес меньше, чем обычного бетона.

Добавьте заявку на установку стеновых панелей и получите предложения со скидкой до 40 % от проверенных мастеров вашего города через 20 минут.

Керамзитобетонные панели обладают общей шириной в шестьдесят сантиметров. Они даже могут быть изготовлены индивидуально для каждой стены. То есть, если стена имеет высоту 230 сантиметров, то керамзитобетонный блок будет иметь ту же высоту.

Керамзитобетонные панели имеют несколько более высокую теплопроводность, чем обычный бетон, а стоимость материала немного ниже.

При остальных равных физико-механических свойствах (плотность, прочность и проч. ) показатель теплопроводности лучше, чем у ячеистого бетона.

Керамзит характеризуется большой влагостойкостью и выдерживает агрессивные химические среды. Поскольку это пористый материал, то его плотность, морозостойкость и прочность несколько ниже, чем у тяжелых видов бетона. Поэтому материал не применяется для укладки фундамента, возведения слишком больших конструкций. В этих целях используют бетон.

Применение керамзитобетонных панелей

Керамзитобетонные стеновые панели более всего подходят для возведения стен частных домов, коттеджей, создания перегородок между квартирами и комнатами. Они применяются и для заполнения каркаса в строительстве домов из железобетона.

В сравнении с силикатным кирпичом керамзитобетонные панели имеют некоторые преимущества. Расход цемента на кладку значительно уменьшен, ведь стандартный керамзитобетонный блок равен семи кирпичам. Каменщик способен уложить три кубических метра стены, что превышает кирпичную кладку в три раза.

Однако, если для вас важен показатель влагостойкости, то лучше использовать ламинированные стеновые панели, которым нет равных в данном параметре.

Керамзитобетонные стеновые панели увеличивают используемую площадь помещения, ведь толщина стен уменьшается на 50%. Несущая способность керамзитобетонной кладки выше на 20%, чем предусматривается стандартами СниП.

Экологические свойства материала равны керамическому кирпичу. Теплоизоляционные свойства позволяют применять его в холодном климате. Керамзитобетон «дышит» и регулирует влажность воздуха внутри помещений.

Себестоимость всех работ по возведению малоэтажных зданий сокращается примерно от 25 до 45 процентов. Дополнительное удобство этот материал создает при прокладке коммуникаций в стенах. Он полый внутри, поэтому достаточно проделать входное отверстие и протянуть провод.

Керамзитобетон имеет морозостойкость, соответствующую марке М-75/50, и прочность М-30, 50 и 100.

Керамзитобетон

Керамзитобетон

№ п/п

Марка бетонной смеси

1

Керамзитобетон В 7,5 Д 1300

Керамзитобетон: области применения и изделия из него

В России существуют заводы крупноразмерных изделий, изготовляемых из легких бетонов. Применение таких бетонов (например керамзитобетона) позволяет снизить вес зданий и конструкций до 30% и достигнуть ряда положительных технико-экономических показателей. Легкие бетоны на пористых заполнителях стали основным материалом ограждающих конструкций и особенно стеновых наружных панелей и блоков.

Керамзитобетон представляет собой легкий бетон на пористом заполнителе.Вообще, керамзит- это ячеистый материал в виде гравия или щебня. Сырьем для его производства служат суглинки и глина, содержащие окислы железа и органические примеси.Керамзит используют как заполнитель для легкого бетона и железобетона, а также теплоизоляционного материала в виде засыпок.

Домостроительных комбинаты используют для изготовления крупноразмерных изделий легкие бетоны на пористых заполнителях. Легкобетонные изделия широко применяются в жилищном, промышленном и сельскохозяйственном строительстве, а также отчасти в мостостроении.

Ведущее место в производстве искусственных пористых заполнителей занимает керамзит. Практика показывает, что сейчас имеется возможность, применив добавки, выпускать керамзиты с заданными свойствами. Наибольшее применение после керамзита найдут шлаковая пемза (в металлургических районах), аглопорит (в районах, где отсутствуют вспучивающиеся глины), природные пористые заполнители и вспученный перлит.

Опыт крупнопанельного строительства подтвердил, что легкий бетон — наиболее подходящий материал для крупнопанельных наружных ограждающих конструкций. В крупнопанельном строительстве используются архитектурно-планировочные решения, обеспечивающие посемейное заселение жилых домов бескаркасной конструкции высотой 5 и более этажей. Господствующая конструктивная схема — с панельными перекрытиями, опирающимися по контуру на несущие перегородки, — лучше всего отвечает конструктивным качествам легких бетонов на пористых заполнителях.

В настоящее время имеется тенденция к конструктивному решению зданий с широким шагом поперечных несущих стен, что позволяет обеспечить свободную планировку квартир.

В климатических условиях России применение однослойных наружных стен из легкого бетона дает возможность эффективно использовать его физико-механические и теплофизические свойства. Легкобетонные элементы наружных ограждений стыкуются проще и надежнее, чем панели из других материалов.

Легкобетонные двухслойные стены со слоем конструктивного бетона толщиной 6—8 см эффективны в условиях сейсмостойкого строительства или при наличии просадочных грунтов. Конструкции со слоями из плотного конструктивного и крупнопористого теплоизоляционного легкого бетона особенно выгодно применять в совмещенных крышах. Крупнопористый легкий бетон теплоизоляционного слоя крыши обладает положительным качеством — быстрой десорбцией в сложных условиях ее эксплуатации.

Применение легкого бетона во внутренних конструкциях зданий — перекрытиях и несущих перегородках — не менее эффективно, чем в наружных. Это позволяет снизить собственный вес конструкций и таким образом заметно сократить расход арматуры и цемента. Расширение объема применения легкобетонных внутренних конструкций позволит экономить значительное количество стали и цемента.

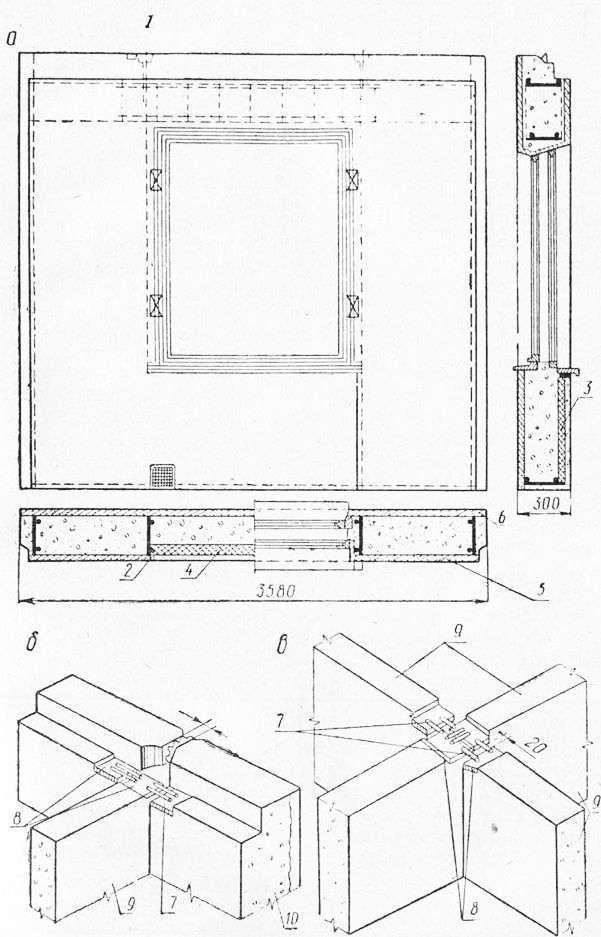

Имеется положительный опыт применения комплексных крупнопанельных керамзитобетонных междуэтажных перекрытий с высокой заводской готовностью.

Перекрытия выгодно устраивать из бетонов, изготовляемых не только на легких заполнителях, но и на более тяжелых, так как по мере повышения марки бетона влияние объемного веса заполнителя на объемный вес бетона уменьшается. Однослойные легкобетонные межквартирные стены толщиной 18 см обеспечивают нормативную звукоизоляцию.

Достижения в области производства керамзита и технологии керамзитобетона позволили построить эффективные крупнопанельные дома. Уже введены в действие типовые проекты 5-этажных жилых домов из керамзитобетона серии 1-464А, № 58, 59, 60 и 61. Построены 9- и 12-этажных бескаркасные дома из керамзитобетонных панелей. Проектирование показывает, что эффективность применения легкого бетона с увеличением этажности повышается.

Эффективность панельных конструкций и домов из легких бетонов предопределяется конструктивной схемой зданий, технологией производства панелей, показателями легкого бетона, видом и качеством заполнителей.

Наибольшее и заслуженное распространение приобрел керамзитобетон, производство и применение которого развивается бурными темпами. Новые виды керамзитобетона, разработанные в СССР, в корне отличаются от применявшихся до последнего времени в США, где керамзитобетон известен с 1917 г. и до сих пор рассматривается как тяжелый бетон, в котором щебень заменен керамзитом.(1966 г.)

Разработка технологических принципов получения требуемой структуры теплоизоляционного, теплоизоляционно-конструктивного и конструктивного легких бетонов применительно к их назначению, использование производственных факторов заводской технологии для обеспечения необходимых эксплуатационных характеристик конструкций — главные достижения строительной науки в области легких бетонов.Используется и такое изделие из керамзитобетона как однослойные стеновые панели вместо двухслойных.

Развитие производства легких бетонов приобретает особое значение для Казахстана и, в частности, для его южных районов в связи с высокой их сейсмичностью. В этих условиях снижение веса отдельных конструкций, а также зданий и сооружений в целом за счет применения легких бетонов может рассматриваться как одна из мер повышения их сейсмостойкости.

Легкие бетоны, как известно, представляют для нашего строительства значительный практический интерес. По сравнению с тяжелым бетоном они имеют ряд преимуществ. Наиболее важным из них является более низкий объемный вес. Так, объемный вес легкого бетона высоких марок примерно в 1,5 раза меньше, чем тяжелого. Разница в весе легких бетонов невысокой прочности по сравнению с тяжелым будет еще больше и может доходить до 2—3 раз. В этом случае легкие бетоны приобретают и другое весьма важное преимущество—хорошие теплозащитные свойства.,

Выбор типа конструкции из легких бетонов определяется качеством пористого заполнителя, а также условиями их эксплуатации. По условиям работы они подразделяются на несущие или ограждающие.

Конструкции из легких бетонов целесообразно изготовлять по возможности максимальных размеров.

По причине меньшего веса легкобетонных элементов по сравнению с железобетонными значительно упрощаются условия их транспортирования и монтажа. Так, например, вместо двух панелей из железобетона автомашина может перевести больше, а кран поднять три панели из легкого бетона.

В жилищно-гражданском строительстве легкие бетоны наиболее широко применяются для панелей наружных стен. Такие конструкции, имея ряд преимуществ перед большинством конструкций из других материалов, изготовляются главным образом однослойными из бетона марок 50—75, объемным весом 800 — 1500 кг/м3, а в ряде случаев—двухслойными или трехслойными. Более просты в изготовлении, естественно, однослойные элементы.

В последнее время сравнительно широко стали применять легкобетонные пустотелые панели с предварительно напряженной арматурой для перекрытий. Такие панели весьма рациональны и заслуживают всемерного распространения.

В настоящее время на заводах железобетонных изделий уже изготовляются пустотелые панели из легких бетонов не только с предварительно напряженной стержневой арматурой, но и с предварительно напряженной высокопрочной проволокой.

Совмещенная кровля из керамзитобетона коробчатого сечения (с засыпкой) разработана и применяется московскими строительными организациями. Известны и другие решения совмещенной крыши из легких бетонов. Целесообразно при известных условиях изготовлять из легких бетонов также чердачные перекрытия и перекрытия над неотапливаемыми подвалами.

Учитывая специфические особенности легких бетонов (невысокий объемный вес и хорошие теплоизоляционные свойства), панели стен и покрытий из них наиболее целесообразно применять в отапливаемых промышленных зданиях. При этом легкобетонные элементы будут выполнять одновременно несущие и теплоизоляционные функции, не требуя для изготовления и монтажа сложного оборудования и большого количества рабочих. Применение легких бетонов для стен и покрытий неотапливаемых промышленных зданий позволит снизить вес элементов по сравнению с железобетонными и за счет этого сократить транспортно-монтажные расходы.

Крупноразмерные плиты проезжей части мостов в случае выполнения их из легкого бетона могут иметь такую же конструкцию и те же размеры, что и из тяжелого бетона. Характер армирования конструкций из легкого бетона, как правило, меняться не будет. За счет применения для таких конструкций бетона более низкой марки будет получена экономия стали и даже цемента. Это относится к элементам как с ненапрягаемой, так и с предварительно напряженной арматурой.

Имеющийся у нас опыт применения легкого бетона в мостостроении относится в основном к автодорожным мостам. Работ, посвященных этому вопросу применительно к железнодорожным мостам, значительно меньше.

Проведенные исследования и опыт экспериментального строительства показали, что из легких бетонов целесообразно изготовлять большое число конструкций для судостроения. К. ним следует отнести элементы корпуса и надстройки отдельных типов судов внутреннего плавания. Тип, размеры и характер их армирования могут не отличаться от конструкций из тяжелого бетона. Корпуса судов указанных типов из легкого бетона примерно на 20% легче железобетонных. Это позволяет помимо снижения транспортно-монтажных расходов уменьшить их осадку, что существенно упрощает их движение по соединительным морским каналам.

В последнее время у нас было построено несколько корпусов и дебаркадеров из керамзитобетона и бетона на шлаковой пемзе.

Легкие бетоны экономически выгодно использовать также для опор линий элеитропередачи, шахтной крепи и в ряде других отраслей строительства. Это позволит значительно облегчить конструкции и при известных условиях снизить стоимость бетона. После окончания исследований определятся рациональные типы конструкций указанного назначения и их размеры.

Для сельскохозяйственного строительства можно рекомендовать большинство разработанных и проверенных типов конструкций производственных зданий, которые будут удовлетворять условиям их эксплуатации. Кроме того, для таких зданий, по нашему мнению, бесспорный интерес представляют своды из плоских плит или элементов двоякой кривизны. Эти элементы являются одновременно и несущей конструкцией, и теплоизо-лятором. После окончания исследований такие конструкции могут быть рекомендованы для массового применения.

Передовые технологии поддерживали Acotec на протяжении десятилетий

Истоки Acotec, Advanced Construction Technology, восходят к результатам лабораторных испытаний, проведенных финским техническим студентом Петтери Лайтиненом в 1990–1991 годах. В то время Лайтинен заканчивал магистерскую диссертацию на техническом факультете Университета Оулу, где он разработал новый рецепт легкого бетона по контракту с Acotec Ltd.

Основанная в 1988 году компания Acotec Ltd нуждалась в новой бетонной смеси для своих легких ненесущих перегородок.Первая линия Acotec уже была доставлена ​​в Сингапур в 1987 году от имени предшественника Acotec с использованием древесно-стружечного бетона в качестве материала.

«Легкие бетонные перегородки были ориентированы на развивающиеся рынки, где быстро росла потребность в недорогих и рентабельных строительных технологиях. Однако древесно-стружечный бетон не отвечал требованиям рынка », - отмечает Петтери Лайтинен, который сейчас работает директором по продажам в компании Elematic, о ранних этапах производства Acotec.Elematic приобрела бизнес-подразделение Acotec в 2001 году.

На основе исследований Лайтинена и в связи с этими потребностями клиентов бетон был заменен более качественным и легким сырьем.

«Легкий керамзит Leca значительно повысил качество стены», - поясняет Лайтинен.

Leca состоит из небольших, легких, вспученных частиц обожженной глины. Тысячи небольших заполненных воздухом полостей придают Leca прочность и теплоизоляционные свойства.

«С Leca также стало возможным избавиться от добавок и химических процессов, используемых с древесно-стружечным бетоном. Весь производственный процесс стал более простым и экономичным ».

Успешный дизайн линии

Наряду с новым бетонным материалом линия Acotec была переработана в соответствии с новыми требованиями. Высокий уровень автоматизации, удобство использования и небольшие масштабы были среди приоритетов в процессе планирования, имевшем место на рубеже десятилетия.

«Процесс проектирования линии прошел успешно», - говорит технический консультант Elematic Хейкки Миккола . Миккола и его команда разработали современную производственную линию в конце 1980-х годов. За десятилетия он был установлен примерно в 60 местах с очень небольшими изменениями. Миккола начал работать в Acotec Ltd в 1989 году и продолжил работу в Elematic с 2001 года. Он принимал участие во всех установках и развертывании линий.

«Линия компактна, поэтому ее легко установить в существующие помещения.Высокий уровень автоматизации обеспечивает хорошее и постоянное качество и позволяет выполнять производство с помощью небольшого количества рабочих », - объясняет Миккола о свойствах линии, которые хорошо выдержали испытание временем.

Хейкки Миккола устанавливает производственную линию Acotec.

Завоевание азиатского рынка

Современная технология Acotec отмечает свое официальное начало с 1991 года, когда первая линия была продана финскому поставщику бетона Rakennusbetoni ja Elementti Oy .Начали производить легкие ненесущие перегородки под собственной торговой маркой ACO. Затем Петтери Лайтинен последовал за технологией в Rakennusbetoni, где продолжил развивать использование стен Acotec, а также продвигать новые и инновационные легкие ненесущие перегородки, сочетающие высокое качество и экономическую эффективность.

Следующая линия Acotec вскоре была продана в Малайзию, где компания по производству сборных железобетонных изделий PJDMALTA начала производство стен Acotec в 1994 году. Малайзия, а затем Филиппины, Корея, Тайвань и Китай в течение следующих нескольких лет с тех пор стали важными областями для развития этой технологии.Строительный бум в Азии в 1990-х годах сыграл важную роль в развитии технологий.

«Традиция кирпичного строительства в азиатских странах благоприятствует легкому бетону. По сравнению с кирпичом, стены Acotec намного предпочтительнее с точки зрения скорости монтажа, рентабельности, качества и надежности поставок », - поясняет Лайтинен. «Линия также может использоваться со стандартным бетоном, что важно в Азии».

Хейкки Миккола устанавливает панели Acotec в 90-е годы.

Полный сервис окупается

По словам Петтери Лайтинена, полный сервис был ключом к успеху технологии.

«Не стоит продавать только линию и стены, а целую услугу, включая обучение местных рабочих использованию линии и правильной установке стен. Это был важный урок, который нужно усвоить в первые годы, - говорит Лайтинен.

«Запуск комплексного обслуживания в начале 1990-х годов стал для нас решающим шагом вперед. Наша собственная сервисная команда могла обеспечить правильные процедуры и высокое качество на месте, что было высоко оценено нашими клиентами.”

Петтери Лайтинен, как и Хейкки Миккола, продолжал работать с технологией Acotec на полной скорости после того, как Elematic приобрела компанию в 2001 году. Он рассматривает сделку как благоприятный сдвиг для обеих сторон.

«Это была беспроигрышная ситуация: легкие перегородки Acotec дополнили портфолио Elematic и, в той же степени, преимущества технологии от глобальной маркетинговой сети Elematic».

Лайтинен доволен новым этапом развития технологии, отмеченным тремя новыми уровнями автоматизации и производительности.

«После долгой карьеры в этой области я все еще очень рад новым разработкам. Это движет технологии в правильном направлении ».

Другое: Керамзит, керамзит, керамзит - преимущества и недостатки

Другое: Керамзит, керамзит, керамзит - преимущества и недостатки | 2021 г.
  • Дом
  • Другое
  • Керамзит, керамзит, керамзит - достоинства и недостатки

Содержание артикула:

Керамзит, керамзит, керамзит - преимущества и недостатки

Керамзит - это строительный материал или материал, имеющий множество применений.Часто газобетон относят к керамзиту, но это совершенно неверно. Оба строительных материала не имеют ничего общего друг с другом.
Керамзит производится из низкоизвестковой глины в качестве сырья, которое также содержит мелкодисперсные органические компоненты. Все измельчается, затем гранулируется, а затем обжигается при температуре около 1200 ° C в так называемой вращающейся печи. Органические компоненты горят, в то время как материал раздувается за счет образования сферической двуокиси углерода. Так керамзит получил свое название и свою типичную форму.
Классически они известны из разных цветочных горшков, где они используются вместо почвы или на земле, чтобы лучше удерживать влагу.
Достоинства и недостатки
Достоинства: При строительстве дома кладку из керамзита часто можно сразу оклеить обоями. К тому же этот строительный материал обладает отличной теплоизоляцией. Кроме того, в стенах можно поставить монтажные каналы из керамзита, что значительно облегчит работу. Между прочим, в домостроении для возведения стен используются целые строительные элементы.Они сделаны из легкого бетона и заполнены керамзитом.
Керамзит также имеет некоторые преимущества с точки зрения влажности: обычно стена или стена поднимаются с помощью комбинации камней на растворе. Раствор затвердевает, стена пробивается.
Стабильность. Однако многие теплоизоляционные материалы извлекают воду из раствора
, так что в морозные периоды он может стать хрупким. С керамзитом это сделать непросто, так как это «слабо впитывающий» строительный материал.Это рекомендуемый тип в сочетании с легким строительным раствором.
Недостатки: хотя кладка из керамзита часто «готова к оклейке обоев», одна сторона строительных элементов часто бывает очень шероховатой. Этот участок всегда нужно оштукатурить или даже засыпать. Если вы не хотите делать бумагу, вам все равно придется это делать, причем с обеих сторон. Упомянутые готовые монтажные каналы возможны, но прежде требуют больших усилий по планированию. Это следует отметить перед началом строительства. Что касается цены, Блатон обычно находится в центре поля.Многие дилеры и производители утверждают, что это дешевле строительного «камень на камне», но это верно лишь отчасти.
Цены
Цены на керамзитовые пломбы от 5 до 14 евро за 50 л. Стеновые панели следует сравнивать с розничными продавцами и производителями, поскольку они сильно различаются по цене: в этом случае вы можете смешивать очень отдельные элементы, в зависимости от того, насколько хорошей должна быть изоляция. В любом случае имеет смысл получить различные сметы и консультации до начала строительства, так как они тоже могут сильно отличаться по качеству.

Видеоплата: что такое глиняные шарики - ее роль в гидропонном садоводстве - ее плюсы и минусы.

Подраздел 721.2 - Бетонные конструкции,

Текущий через регистр 1441, 16 апреля 2021 г.

Подраздел 721.2 - Бетонные конструкции

Положения данного раздела содержат процедуры, с помощью которых расчетным путем устанавливаются классы огнестойкости бетонных сборок.

721.2.1 Бетонные стены. Монолитные и сборные бетонные стены должны соответствовать разделу 721.2.1.1. Бетонные стены Multiwythe должны соответствовать разделу 721.2.1.2. Стыки между сборными панелями должны соответствовать разделу 721.2.1.3. Бетонные стены с отделкой из гипсокартона или штукатурки должны соответствовать разделу 721.2.1.4. 721.2.1.1 Монолитные или сборные стены. Минимальные эквивалентные толщины монолитных или сборных бетонных стен для классов огнестойкости от 1 часа до 4 часов показаны в Таблице 721.2.1.1. Для массивных стен с плоскими вертикальными поверхностями эквивалентная толщина равна фактической толщине. Значения в таблице 721.2.1.1 применимы к гладким, железобетонным стенам или стенам из предварительно напряженного бетона.

ТАБЛИЦА 721.2.1.1 МИНИМАЛЬНАЯ ЭКВИВАЛЕНТНАЯ ТОЛЩИНА БЕТОННЫХ СТЕНОК, НАГРУЗОЧНЫХ ИЛИ БЕЗНАГРУЗОЧНЫХ БЕТОННЫХ СТЕН, НАГРУЗОЧНЫХ ИЛИ БЕЗНАГРУЗНЫХ ПОДШИПНИКОВ ЭКВИВАЛЕНТНОЙ ТОЛЩИНЫ

БЕТОН ТИП 9010 ТИП 9010 МИН. ДЛЯ ОПАСНОСТИ ПОЖАРНОЙ УСТОЙЧИВОСТИ
1 час 1 1 / 2 час 2 часа 3 час
Кремнистый 3.5 4,3 5,0 6,2 7,0
Карбонат 3,2 4,0 4,6 5,7 6,6
4,6 5,4
Легкий 2,5 3,1 3,6 4,4 5,1
Для SI: 1 дюйм = 25.4 мм.
721.2.1.1.1 Пустотные сборные стеновые панели. Для пустотных сборных стеновых панелей, в которых сердцевины имеют постоянное поперечное сечение по всей длине, расчет эквивалентной толщины путем деления чистой площади поперечного сечения (общее поперечное сечение за вычетом площади сердцевин) панели по ширине допускается. 721.2.1.1.2 Основные пространства заполнены. Если все внутренние пространства пустотелых стеновых панелей заполнены рыхлым материалом, таким как керамзит, глина или шлак, вермикулит или перлит, рейтинг огнестойкости стены такой же, как и стена сплошной стены того же типа из бетона и одинаковой общей толщины. 721.2.1.1.3 Конические поперечные сечения. Толщина панелей с коническим поперечным сечением должна быть определена на расстоянии 2 т или 6 дюймов (152 мм), в зависимости от того, что меньше, от точки минимальной толщины, где т - минимальная толщина. 721.2.1.1.4 Ребристые или волнистые поверхности. Эквивалентная толщина панелей с ребристыми или волнистыми поверхностями должна определяться одним из следующих выражений:

Для s > = 4 t используемая толщина должна составлять t

Для s < = 2 т , используемая толщина должна составлять т e

Для 4 т > с > 2 т , используемая толщина должна составлять

, где:

s = Расстояние между ребрами или волнами.

t = Минимальная толщина.

t e = Эквивалентная толщина панели, рассчитанная как чистая площадь поперечного сечения панели, деленная на ширину, при этом максимальная толщина, используемая в расчетах, не должна превышать 2 t .

721.2.1.2 Стены Multiwythe. Для стен, состоящих из двух слоев бетона разных типов, допускается определение степени огнестойкости по рисунку 721.2.1.2.

ТАБЛИЦА 721.2.1.2 (1) ЗНАЧЕНИЯ R n 0,59 ДЛЯ ИСПОЛЬЗОВАНИЯ В УРАВНЕНИИ 7-4

МАТЕРИАЛА Углеродистый заполнитель 902: 902 = 25.4 мм, 1 фунт на кубический фут = 16,02 кг / м 3 .
ТИП МАТЕРИАЛА ТОЛЩИНА
1 1 / 2 2 2 1 / 2 3 3 3 1 3 1 4 1 / 2 5 5 1 / 2 6 6 6 7
Бетон из кремнистого заполнителя 5.3 6,5 8,1 9,5 11,3 13,0 14,9 16,9 18,8 20,7 22,8 25,1
10,4 12,0 14,0 16,2 18,1 20,3 21,9 24,7 27,2 c
3 Песок легкий бетон325 8,2 10,5 12,8 15,5 18,1 20,7 23,3 26,0 c Note c Note c 2 Легкий 8,8 11,2 13,7 16,5 19,1 21,9 24,7 27,8 c Примечание c Note c Примечание c 901 901 901 .3 13,3 16,6 18,3 23,1 26,5 c Примечание c Примечание c Примечание c Примечание c Примечание c 130 - - - - - - - - - - - -
-
а. Сухая единица веса не более 35 фунтов на квадратный фут состоит из ячеистого, перлитного или вермикулитового бетона.
б. Значение R n 0,59 для одного воздушного пространства от 1 / 2 "до 3 1 / 2 " составляет 3,3. Значение R n 0,59 для двух воздушных пространств от 1 / 2 "до 3 1 / 2 " равно 6.7.
c. Рейтинг огнестойкости для этой толщины превышает 4 часа.

ТАБЛИЦА 721.2.1.2 (2) НОРМАТИВЫ ПОЖАРНОЙ УСТОЙЧИВОСТИ НА ОСНОВЕ R O.59

R a , МИНУТЫ 901 0,59
60 11,20
120 16,85
180 21.41
240 25,37
а. На основе уравнения 7-4.
Для SI: 1 дюйм = 25,4 мм.

РИСУНОК 721.2.1.2 ОГНЕСТОЙКОСТЬ ДВУХСЕТНЫХ БЕТОННЫХ СТЕН

721.2.1.2.1 Два или более витков. Класс огнестойкости для стеновых панелей, состоящих из двух или более слоев, допускается определять по формуле:
R = ( R 1 0.59 + R 2 0,59 + ... + R n 0,59 ) 1,7 (Уравнение 7-4)

900 где:

где:

R = Огнестойкость сборки, минут.

R 1 , R 2 и R n = Огнестойкость отдельных сил, минут. Значения R n 0.59 для использования в уравнении 7-4 приведены в таблице 721.2.1.2 (1). Расчетные значения огнестойкости приведены в таблице 721.2.1.2 (2).

721.2.1.2.2 Изоляция из пенопласта. Классы огнестойкости сборных бетонных стеновых панелей, состоящих из слоя пенопластовой изоляции, зажатого между двумя слоями бетона, разрешается определять с помощью уравнения 7-4. Изоляцию из пенопласта общей толщиной менее 1 дюйма (25 мм) не принимают во внимание.Значение R n для толщины пенопластовой изоляции 1 дюйм (25 мм) или более для использования в расчетах составляет 5 минут; следовательно, R n 0,59 = 2,5. 721.2.1.3 Стыки между сборными стеновыми панелями. Стыки между сборными железобетонными стеновыми панелями, которые не изолированы в соответствии с требованиями настоящего раздела, должны рассматриваться как проемы в стенах. Неизолированные стыки должны учитываться при определении процента отверстий, разрешенных Таблицей 705.8. Если отверстия не разрешены или должны быть защищены этим кодексом, положения этого раздела должны использоваться для определения количества необходимой изоляции стыков. Изолированные стыки не считаются отверстиями для целей определения соответствия допустимому проценту отверстий, указанному в таблице 705.8. 721.2.1.3.1 Защита стыков из керамического волокна. На рисунке 721.2.1.3.1 показаны толщины покрытий из керамического волокна, которые будут использоваться для изоляции стыков между сборными бетонными стеновыми панелями для панелей различной толщины и для ширины стыка 3 / 8 дюйм (9.5 мм) и 1 дюйм (25 мм) для классов огнестойкости от 1 часа до 4 часов. Для швов шириной от 3 / 8 дюймов (9,5 мм) до 1 дюйма (25 мм) допускается определение толщины слоя керамического волокна путем прямой интерполяции. Другие протестированные и маркированные материалы приемлемы вместо одеял из керамического волокна.
Для SI: 1 дюйм = 25,4 мм.

РИСУНОК 721.2.1.3.1 ЗАЩИТА СОЕДИНЕНИЙ КЕРАМИЧЕСКИМ ВОЛОКНОМ

721.2.1.4 Стены с отделкой из гипсокартона или штукатурки. Класс огнестойкости монолитных или сборных бетонных стен с отделкой из гипсокартона или штукатурки, нанесенной с одной или обеих сторон, может быть рассчитан в соответствии с положениями этого раздела.

ТАБЛИЦА 721.2.1.4 (1) КОЭФФИЦИЕНТ УМНОЖЕНИЯ ДЛЯ ОТДЕЛКИ ОТДЕЛКИ НЕЗАЩИЩЕННОЙ ОТ ВОЗДУХА СТОРОНЫ

ТИП ОТДЕЛКИ ДЛЯ БЕТОНА ИЛИ БЕТОНА ИЛИ БЕТОНА БЕТОНА ИЛИ БЕТОНА БЕТОН ИЗ БЕТОНА
Бетон: кремнистый или карбонатный Бетон Кладка: кремнистый или карбонатный; полнотелый глиняный кирпич Бетон: легкий песок Бетон Кладка: глиняная черепица; пустотелый глиняный кирпич; бетонные блоки из керамзитового сланца и <20% песка Бетон: легкий Бетон Кладка: бетонные блоки из керамзитового сланца, керамзитового шлака или пемзы с содержанием песка <20% Бетонная кладка: бетонные блоки из керамзитового шлака, керамзита или пемзы
портландцементно-песчаная штукатурка 1.00 0,75 a 0,75 a 0,50 a
Гипсопесчаная штукатурка 1,25 1,00 1,00 1,00 1,75 1,50 1,25 1,25
Гипсокартон 3,00 2,25 2,25 2,25
2 2 2 2 2: 1 дюйм4 мм. а. Для портландцементно-песчаной штукатурки толщиной 5 / 8 дюйм или меньше, наносимой непосредственно на бетон или бетонную кладку на не подверженной возгоранию стороне стены, коэффициент умножения должен составлять 1,00.

ТАБЛИЦА 721.2.1.4 (2) ВРЕМЯ, ОТДЕЛЬНОЕ ДЛЯ ОТДЕЛКИ МАТЕРИАЛОВ НА ПОЖАРООБРАБОТАННОЙ СТОРОНЫ СТЕНЫ

50
ОПИСАНИЕ ОТДЕЛКИ 3 ВРЕМЯ
3 / 8 дюйм 10
1 / 2 дюйм 15
5 /901 9012 9032 9012 9032 9012 9032 9032 9012 9032 9012 слои 3 / 8 дюйм 25
1 слой 3 / 8 дюйм, 1 слой 1 / 2 дюйм 35
9013 2 слоя 9 / 2 дюйм 40
Гипсокартон типа X
1 / 2 дюйм 25 9 0123
5 / 8 дюйм 40
Портландцементно-песчаная штукатурка, наносимая непосредственно на бетонную кладку См. Примечание a
Портландцементно-песчаная штукатурка на металлической планке
3 / 4 дюйм 20
7 / 8 дюйм 25
1 дюйм 30
Gyps дюймовая гипсовая планка
1 / 2 дюйм 35
5 / 8 дюйм 40
Гипсопесочная штукатурка на металлической пластине
3 / 4 дюйм 50 90 123
7 / 8 дюйм 60
1 дюйм 80
Для SI: 1 дюйм = 25.4 мм.
а. Фактическая толщина портландцементно-песчаной штукатурки, при условии, что она составляет 5 / 8 дюйм или меньше, должна быть включена в определение эквивалентной толщины кладки для использования в таблице 721.3.2.
721.2.1.4.1 Сторона, не подверженная огню. Если отделка из гипсокартона или штукатурки наносится на сторону стены, не подверженную воздействию огня, вклад отделки в общий рейтинг огнестойкости должен определяться следующим образом: Толщина отделки сначала должна быть корректируется путем умножения фактической толщины отделки на применимый коэффициент, определенный из Таблицы 721.2.1.4 (1) в зависимости от типа заполнителя в бетоне. Скорректированная толщина отделки должна быть затем добавлена ​​к фактической или эквивалентной толщине бетона и классу огнестойкости бетона и отделки, определенным по Таблице 721.2.1.1, Рисунку 721.2.1.2 или Таблице 721.2.1.2 (1). 721.2.1.4.2 Сторона, подверженная возгоранию. Если гипсокартон или штукатурка нанесены на огнеупорную сторону стены, вклад отделки в общий рейтинг огнестойкости должен определяться следующим образом: Время, отведенное на отделку, как установлено в Таблице 721.2.1.4 (2) должен быть добавлен к классу огнестойкости , определенному по Таблице 721.2.1.1 или Рисунку 721.2.1.2, или Таблице 721.2.1.2 (1) только для бетона, или к рейтингу, определенному в Разделе 721.2. .1.4.1 для бетона и отделки на стороне, не подверженной возгоранию. 721.2.1.4.3 Несимметричные узлы. Для стены, не имеющей отделки с одной стороны или различных типов или толщины отделки с каждой стороны, процедуры расчета, указанные в разделах 721.2.1.4.1 и 721.2.1.4.2 следует выполнить дважды, считая, что каждая сторона стены является стороной, подверженной воздействию огня. Рейтинг огнестойкости стены не должен превышать меньшее из двух значений.

Исключение: Для внешней стены с расстоянием отвода огня более 5 футов (1524 мм) предполагается, что пожар возник только на внутренней стороне.

721.2.1.4.4 Минимальный класс огнестойкости бетона. Если отделка, нанесенная на одну или обе стороны бетонной стены, вносит вклад в рейтинг огнестойкости , только бетон должен обеспечивать не менее половины общей требуемой степени огнестойкости .Кроме того, вклад в огнестойкость отделки на не подверженной огню стороне несущей стены не должен превышать половину вклада только бетона. 721.2.1.4.5 Бетонные покрытия. Отделка бетонных стен, которые, как предполагается, вносят вклад в общий рейтинг огнестойкости стены, должны соответствовать требованиям к установке Раздела 721.3.2.5. 721.2.2 Бетонные перекрытия и плиты перекрытий. Армированные и предварительно напряженные перекрытия и крыши должны соответствовать разделу 721.2.2.1. Многоэтажные перекрытия и крыши должны соответствовать разделам 721.2.2.2 и 721.2.2.3 соответственно. 721.2.2.1 Армированные и предварительно напряженные перекрытия и крыши. Минимальная толщина железобетонных перекрытий или плит крыши для классов огнестойкости от 1 часа до 4 часов показана в Таблице 721.2.2.1.

ТАБЛИЦА 721.2.2.1 МИНИМАЛЬНАЯ ТОЛЩИНА ПЛИТЫ (дюймы)

ТИП БЕТОНА ОПАСНОСТЬ ПОЖАРНОЙ УСТОЙЧИВОСТИ (час)
2 2 3 4
Кремнистый 3.5 4,3 5,0 6,2 7,0
Карбонат 3,2 4,0 4,6 5,7 6,6
4,6 5,4
Легкий 2,5 3,1 3,6 4,4 5,1
Для SI: 1 дюйм = 25.4 мм.
721.2.2.1.1 Пустотные предварительно напряженные плиты. Для пустотных предварительно напряженных бетонных плит, в которых ядра имеют постоянное поперечное сечение по всей длине, эквивалентную толщину можно получить путем деления чистой площади поперечного сечения плиты, включая раствор в швах, на ее ширину. . 721.2.2.1.2 Плиты с наклонным перекрытием. Толщина плит с наклонным перекрытием (см. Рисунок 721.2.2.1.2) определяется на расстоянии 2 т или 6 дюймов (152 мм), в зависимости от того, что меньше, от точки минимальной толщины, где т - минимальная толщина.
Для SI: 1 дюйм = 25,4 мм.

РИСУНОК 721.2.2.1.2 ОПРЕДЕЛЕНИЕ ТОЛЩИНЫ ПЛИТЫ ДЛЯ ОТКЛОННЫХ СОФИТ

721.2.2.1.3 Плиты с ребристыми перекрытиями. Толщина перекрытий с ребристыми или волнистыми перекрытиями (см. Рисунок 721.2.2.1.3) определяется одним из следующих выражений, в зависимости от того, что применимо:

Для s > 4 т , используемая толщина должна составлять т

Для s <= 2 т , используемая толщина должна быть t e

Для 4 t > s > 2 t , используемая толщина должна быть

, где:

s = интервал ребер или волнистостей.

t = Минимальная толщина.

t e = Эквивалентная толщина плиты, рассчитанная как чистая площадь плиты, деленная на ширину, при этом максимальная толщина, используемая в расчетах, не должна превышать 2 t .

Для SI: 1 дюйм = 25,4 мм.

РИСУНОК 721.2.2.1.3 ПЛИТЫ С РЕБЛИЧНЫМИ ИЛИ ДУЛИНАЦИОННЫМИ ДУБЛИКАМИ

721.2.2.2 Многоуровневые полы. Класс огнестойкости перекрытий, состоящих из фундаментной плиты из бетона с верхним слоем (перекрытием) из бетона другого типа, должен соответствовать рисунку 721.2.2.2.
Для SI: 1 дюйм = 25,4 мм.

РИСУНОК 721.2.2.2 ОЦЕНКИ ПОЖАРНОЙ УСТОЙЧИВОСТИ ДЛЯ ДВУХСЛОЙНЫХ БЕТОННЫХ ПОЛОВ

721.2.2.3 Многоуровневые крыши. Класс огнестойкости крыш, которые состоят из фундаментной плиты из бетона с верхним слоем (перекрытием) из изоляционного бетона или с изоляционной плитой и застроенной кровлей, должны соответствовать рисункам 721.2.2.3 (1) и 721.2.2.3 (2).
Для SI: 1 дюйм = 25,4 мм.

РИСУНОК 721.2.2.3 (1) ОПАСНОСТЬ ПОЖАРА ДЛЯ БЕТОННЫХ КРОВЕЛЬНЫХ СБОРОВ

Для SI: 1 дюйм = 25,4 мм.

РИСУНОК 721.2.2.3 (2) ОПАСНОСТЬ ПОЖАРНОЙ УСТОЙЧИВОСТИ ДЛЯ БЕТОННЫХ КРОВЕЛЬНЫХ СБОРОВ

721.2.2.3.1 Теплопередача. Для передачи тепла трехслойная кровля обеспечивает 10 минут огнестойкости .Рейтинг огнестойкости для бетонных узлов, таких как показанные на рис. 721.2.2.3 (1), должен быть увеличен на 10 минут. Это увеличение не применимо к показанным на рисунке 721.2.2.3 (2). 721.2.2.4 Стыки в сборных плитах. Стыки между соседними сборными железобетонными плитами не нужно учитывать при расчете толщины плиты при условии, что используется бетонное покрытие толщиной не менее 1 дюйма (25 мм). Если бетонное покрытие не используется, стыки должны быть залиты на глубину не менее одной трети толщины плиты в месте стыка, но не менее 1 дюйма (25 мм), или стыки должны быть огнестойкими с помощью других утвержденных методов. 721.2.3 Бетонное покрытие арматуры. Минимальная толщина бетонного покрытия над арматурой в бетонных плитах, армированных балках и предварительно напряженных балках должна соответствовать этому разделу.

ТАБЛИЦА 721.2.3 (1) ТОЛЩИНА ПОКРЫТИЯ ДЛЯ ЖЕЛЕЗОБЕТОННОГО ПОЛА ИЛИ ПЛИТЫ КРЫШИ (дюймы)

ПРОТИВОПОЖАРНАЯ СОПРОТИВЛЕНИЕ 9011 ЧАСЫ 4/901 4 3 / 4
БЕТОН ТИП ЗАПОЛНИТЕЛЯ ПРОТИВОПОЖАРНАЯ СОПРОТИВЛЕНИЕ Неограниченный
1 1 1 / 2 2 3 3 901 / 2 2 3 4
Кремнистый 3 / 4 9013 9013 4 3 / 4 3 / 4 3 / 4 9014 1 3 / 4 1 1 1 / 4 1 5 / 8
Карбонат 3 / 4 3 / 4 3 / 4 3 / 4 3 / 4 3 / 4 1 1 / 4 1 1 / 4
Песок легкий или легкий 3 / 4 3 / 4 3 / 4 3 / 4 3
3 / 4 1 1 / 4 1 1 / 4
0 1 для дюйма .4 мм.

ТАБЛИЦА 721.2.3 (2) ТОЛЩИНА ПОКРЫТИЯ ДЛЯ ПЕРЕДНЕГО БЕТОННОГО ПОЛА ИЛИ ПЛИТЫ КРЫШИ (дюймы)

1 1 / 2 21 / 4 1
БЕТОННЫЙ ЗАПОЛНИТЕЛЬ ТИП 9014 УПРАВЛЕНИЕ ЗАПОЛНЕНИЕМ Сдерживаемый Безудержный
1 1 1 / 2 2 2 2 3 4
Кремнистый 3 /14 4 3 3 / 4 3 / 4 3 / 4 1 1 / 8 1 1 / 2 1 3 / 4 2 3 / 8 2 9012
Карбонат 3 / 4 3 / 4 3 / 4 3 / 4 1 3 / 8 1 5 / 8 2 1 / 8 2 1 / 4 легкий
3 / 4 3 / 4 3 / 4 3 / 4 3 3 9013 32 1 3 / 8 1 1 / 2 2 2 1 / 4
Для SI.4 мм.

ТАБЛИЦА 721.2.3 (3) МИНИМАЛЬНАЯ КРЫШКА ДЛЯ ГЛАВНЫХ АРМИРУЮЩИХ БАЛКОВ АРМИРОВАННЫХ БЕТОННЫХ БАЛК c (ПРИМЕНИМО ДЛЯ ВСЕХ ТИПОВ КОНСТРУКТИВНОГО БЕТОНА)

9011 TRUCK 901 ШИРИНА ЛУЧА b (дюймы) НОМИНАЛЬ ПОЖАРНОЙ УСТОЙЧИВОСТИ (часы) 1 1 1 43 2 2 2 2 3 4 Сдерживаемый 5 3 / 4 3 / 4 9013 9013 9013 9013 9013 9013 9013 9013 9013 1 1 / 4 a 7 3 / 4 3 /9 0140 4 3 / 4 3 / 4 3 / 4 > = 10 3 3 9013 / 4 3 / 4 3 / 4 3 / 4 без ремня 14 1 1 1 1 / 4 - - 7 3 / 4 3 /40 3 21 1 3 / 4 3 > = 10 3 / 4 3 / 4 3 1 1 3 / 4

Для SI: 1 дюйм = 25.4 мм, 1 фут = 304,8 мм.
а. Табличные значения для фиксированных сборок применимы к балкам, расположенным более чем на 4 фута по центру. Для ограниченных балок, расположенных на расстоянии 4 фута или меньше по центру, минимальное покрытие в размере 3 / 4 дюйм является достаточным для продолжительности работы 4 часа или меньше.
б. Для ширины балки между значениями, указанными в таблице, минимальная толщина покрытия может быть определена путем прямой интерполяции.
г. Покрытие для отдельного арматурного стержня - это минимальная толщина бетона между поверхностью стержня и огнеупорной поверхностью балки.Для балок, в которых используется несколько стержней, покрытие угловых стержней, используемое в расчетах, должно быть уменьшено до половины фактического значения. Крышка отдельной шины должна быть не менее половины значения, указанного в таблице 721.2.3 (3), и не менее 3 / 4 дюйма.

ТАБЛИЦА 721.2.3 (4) МИНИМАЛЬНАЯ КРЫШКА ДЛЯ ЖЕЛЕЗОБЕТОННЫХ БАЛКОВ ШИРИНОЙ 8 ДЮЙМОВ ИЛИ БОЛЬШЕ

3 карбонатный или кремнистый 0138 1 / 2 Карбонат или кремний 1 1 / 2 легкий легкий 0 9 0116
ОГРАНИЧЕННЫЙ ИЛИ НЕПЕРЕЗАГРУЖЕННЫЙ ИЛИ НЕПЕРЕЗАГРУЗАННЫЙ 32 ШИРИНА ЛУЧА b (дюймы) РЕЙТИНГ ПОЖАРНОЙ УСТОЙЧИВОСТИ (часы)
1 1 1 / 4
Сдержанный Карбонатный или кремнистый 8 1 1 / 2 1 1 /3 901 901 901 901 901 901 901 901 901 1 3 / 4 a 2 1 / 2 a
Карбонатные или кремнистые > = 12 1 1 / 2 1 1 / 2 1 1 / 2 1 1 /90 1 7 / 8 a
Песок легкий 8 1 1 / 2 1 1 / 2
1 1 1 / 2 2 a
Песок легкий > = 12 1 1 / 2 1 1 1 1 / 2 1 1 / 2 1 5 / 8 a
Неограниченный 9123 9123 8 1 3 / 4 2 1 / 2 5 c -
1 1 / 2 1 7 / 8 a 2 1 / 2 легкий 8 1 1 / 2 1 1 / 2 2 3 1 / 4 -
1 1 / 2 1 1 / 2 1 5 / 8 2 2 1 /3
Для SI: 1 дюйм = 25.4 мм, 1 фут = 304,8 мм.
а. Табличные значения для фиксированных сборок применимы к балкам, расположенным более чем на 4 фута по центру. Для ограниченных балок, расположенных на расстоянии 4 фута или меньше по центру, минимальное покрытие 3 / 4 дюйм является достаточным для 4-часового или менее номинального режима.
б. Для ширины балки от 8 до 12 дюймов минимальную толщину покрытия можно определить путем прямой интерполяции. c. Непрактично для луча шириной 8 дюймов, но показано для интерполяции.

ТАБЛИЦА 721.2.3 (5) МИНИМАЛЬНАЯ КРЫШКА ДЛЯ ЖЕЛЕЗОБЕТОННЫХ БАЛКОВ ВСЕЙ ШИРИНЫ

1 2
ОГРАНИЧЕННАЯ ИЛИ НЕОБРАБОТАННАЯ AGE A (квадратные дюймы) ОПАСНОСТЬ ПОЖАРНОЙ УСТОЙЧИВОСТИ (часы)
1 1 1 / 2 4
Сдерживаемый Все 40 <= A <= 150 1 1 / 2 1 1 / 2 132 2 2 / 2 -
Карбонат или 150 1 1 / 2 1 1 9013 9/ 2 1 1 / 2 1 3 / 4 2 1 / 2
300 / 2 1 1 / 2 1 1 / 2 1 1 / 2 2
легкий
легкий 1 1 / 2 1 1 / 2 1 1 / 2 1 1 / 2 40 <= A <= 150 2 2 1 / 2 - - -
Карбонат или кремний 150 1 90 139/ 2 1 3 / 4 2 1 / 2 - -
300 1 1 1 1 1 / 2 2 3 c 4 c
Песок легкий 150 1 1 / / 2 2 3 c 4 c
Для SI: 1 дюйм = 25.4 мм, 1 фут = 304,8 мм, 1 квадратный дюйм = 645 мм 2 .
а. Табличные значения для фиксированных сборок применимы к балкам, расположенным более чем на 4 фута по центру. Для ограниченных балок, расположенных на расстоянии 4 фута или меньше по центру, минимальное покрытие 3 / 4 дюйм является достаточным для 4-часового или менее номинального режима.
б. Площадь поперечного сечения штока может включать часть площади фланца при условии, что ширина фланца, используемая в расчетах, не превышает трехкратную среднюю ширину штока.
г. Должны быть предусмотрены U-образные или закругленные хомуты, расстояние между которыми не должно превышать глубины элемента и иметь минимальное покрытие в 1 дюйм.
721.2.3.1 Покрытие плиты. Минимальная толщина бетонного покрытия для арматуры с положительным моментом должна соответствовать Таблице 721.2.3 (1) для железобетона и Таблице 721.2.3 (2) для предварительно напряженного бетона. Эти таблицы применимы для односторонних или двусторонних сплошных или пустотных плит с плоской нижней поверхностью.Эти таблицы применимы к плитам, монолитным или сборным. Для сборного предварительно напряженного бетона, нигде не охваченного, процедуры, содержащиеся в PCI MNL 124, должны быть приемлемыми. 721.2.3.2 Усиленная крышка балки. Минимальная толщина бетонного покрытия для арматуры с положительным моментом (нижняя сталь) для железобетонных балок указана в таблице 721.2.3 (3) для классов огнестойкости от 1 часа до 4 часов. 721.2.3.3 Крышка предварительно напряженной балки. Минимальная толщина бетонного покрытия для предварительно напряженных арматуры с положительным моментом (нижняя сталь) для предварительно напряженных железобетонных балок и стержневых узлов с ограничениями и без них должна соответствовать значениям, указанным в таблицах 721.2.3 (4) и 721.2.3 (5) для рейтинги огнестойкости от 1 часа до 4 часов. Значения в таблице 721.2.3 (4) применимы к балкам шириной 8 дюймов (203 мм) или больше. Значения в таблице 721.2.3 (5) применимы к балкам или стойкам любой ширины при условии, что площадь поперечного сечения составляет не менее 40 квадратных дюймов (25 806 мм 2 ).В случае различий между значениями, определенными по таблице 721.2.3 (4) или 721.2.3 (5), разрешается использовать меньшее значение. Бетонное покрытие рассчитывается в соответствии с разделом 721.2.3.3.1. Минимальное бетонное покрытие для ненапряженной арматуры в предварительно напряженных бетонных балках должно соответствовать разделу 721.2.3.2. 721.2.3.3.1 Расчет бетонного покрытия. Бетонное покрытие для отдельной арматуры представляет собой минимальную толщину бетона между поверхностью арматуры и огнеупорной поверхностью балки, за исключением того, что для незаполненных каналов предполагаемая толщина покрытия представляет собой минимальную толщину бетона между поверхностью арматуры. воздуховод и огнеупорную поверхность балки.Для балок, в которых используются две или более арматуры, предполагается, что покрытие представляет собой среднее значение минимального покрытия отдельных арматурных элементов. Для угловых арматурных элементов (арматуры на равном расстоянии от дна и сбоку) минимальное покрытие, используемое в расчетах, должно составлять половину фактического значения. Для стержневых элементов с двумя или более предварительно напряженными стержнями, расположенными вдоль вертикальной средней линии стержня, среднее покрытие должно быть расстоянием от нижней части элемента до центра тяжести стержней. Фактическое покрытие для любого отдельного сухожилия не должно быть меньше половины меньшего значения, указанного в таблицах 721.2,3 (4) и 721,2,3 (5), или 1 дюйм (25 мм), в зависимости от того, что больше. 721.2.4 Бетонные колонны. Бетонные колонны должны соответствовать этому разделу.

ТАБЛИЦА 721.2.4 МИНИМАЛЬНЫЕ РАЗМЕРЫ БЕТОННЫХ КОЛОНН (дюймы)

ТИПЫ БЕТОНА ОПАСНОСТЬ ПОЖАРНОЙ УСТОЙЧИВОСТИ (часы)

/ 2

2 a 3 a 4 b
Кремнистый 8 8
Карбонат 8 9 10 11 12
Песок легкий 8 8 1 / 2 9 1013 1 2 12
Для SI: 1 дюйм = 25 мм.
а. Допускается уменьшение минимального размера до 8 дюймов для прямоугольных колонн с двумя параллельными сторонами длиной не менее 36 дюймов.
б. Допускается уменьшение минимального размера до 10 дюймов для прямоугольных колонн с двумя параллельными сторонами длиной не менее 36 дюймов.
721.2.4.1 Минимальный размер. Минимальные габаритные размеры железобетонных колонн для классов огнестойкости от 1 часа до 4 часов для воздействия огня со всех сторон должны соответствовать этому разделу. 721.2.4.1.1 Прочность бетона меньше или равна 12 000 фунтов на квадратный дюйм. Для колонн, изготовленных из бетона, имеющего заданную прочность на сжатие f c , меньшую или равную 12 000 фунтов на кв. Дюйм (82,7 МПа), минимальный размер должен соответствовать таблице 721.2.4. 721.2.4.1.2 Прочность бетона более 12 000 фунтов на кв. Дюйм. Для колонн, сделанных из бетона с указанной прочностью на сжатие, f c , более 12000 фунтов на квадратный дюйм (82.7 МПа), для показателей огнестойкости от 1 часа до 4 часов минимальный размер должен составлять 24 дюйма (610 мм). 721.2.4.2 Минимальное покрытие для колонн R / C. Минимальная толщина бетонного покрытия для основной продольной арматуры в колоннах, независимо от типа заполнителя, используемого в бетоне, и указанной прочности бетона на сжатие, f c , не должна быть менее 1 дюйма (25 мм). ), умноженное на количество часов требуемой огнестойкости или 2 дюйма (51 мм), в зависимости от того, что меньше. 721.2.4.3 Арматура стяжная и спиральная. Для бетонных колонн, изготовленных из бетона, имеющего заданную прочность на сжатие, f c , более 12000 фунтов на кв. Дюйм (82,7 МПа), анкерная и спиральная арматура должна соответствовать следующему: 1. Свободные концы прямоугольных стяжек должны заканчиваются стандартным крючком для стяжки под углом 135 градусов (2,4 рад). 2. Свободные концы кольцевых стяжек должны заканчиваться стандартным крючком для стяжки под углом 90 градусов (1,6 рад). 3. Свободные концы спиралей, в том числе на стыках внахлест, должны заканчиваться стандартным стяжным крюком под углом 90 градусов (1,6 рад).

Удлинитель крюка на свободном конце стяжек и спиралей должен быть больше шести диаметров стержня и удлинения, требуемого Разделом 7.1.3 ACI 318. Крюки должны выступать в сердцевину колонны.

721.2.4.4 Встраиваемые в стены колонны. Минимальные размеры, указанные в таблице 721.2.4, не применяются к железобетонной колонне, встроенной в бетонную или каменную стену, при условии соблюдения всех следующих условий: 1. Рейтинг огнестойкости для стены равен или превышает требуемый рейтинг колонны; 2. Основная продольная арматура в колонне имеет покрытие не меньше, чем требуется п. 721.2.4.2; и 3. Отверстия в стене защищены в соответствии с таблицей 715.4.

Если проемы в стене не защищены в соответствии с требованиями Раздела 715.4, минимальный размер колонн, требуемый для обеспечения огнестойкости на 3 часа или меньше, должен составлять 8 дюймов (203 мм) и 10 дюймов (254 мм). ) для колонн должен иметь рейтинг огнестойкости в течение 4 часов, независимо от типа заполнителя, используемого в бетоне.

721.2.4.5 Сборные крышки для стальных колонн. См. Раздел 721.5.1.4.

Стадион Лос-Анджелеса, Инглвуд, Калифорния | Журнал Concrete Construction

Turner Construction и AECOM снижают затраты без ущерба для безопасности, поскольку они строят новый дом для Лос-Анджелес Рэмс и Лос-Анджелес Чарджерс. Один из способов - использовать специальный заполнитель для строительства подвесных плит на стадионе стоимостью 2,6 миллиарда долларов. (Для получения дополнительной информации о надземных плитах щелкните здесь.)

Плиты представляют собой монолитные панели, изготовленные из керамзитового заполнителя HydroLite, торговой марки Trinity Concrete.Керамзитовый заполнитель был разработан Стивеном Хейдом, «отцом индустрии легкого бетона», в 1918 году. Он поглощает воду, которая остается в порах заполнителя до тех пор, пока бетон не затвердеет. Когда вода для смешивания начинает израсходоваться и испаряться, поглощенная вода вытягивается из пор и продолжает процесс гидратации. Это внутреннее отверждение увеличивает прочность и уменьшает растрескивание при усадке.

«Материал всасывает воду и остается влажным, отсюда и название Hydrolite», - говорит Чарльз Керсик из Trinity Lightweight.«Мы замачиваем материал на нашем заводе во время обработки и держим его влажным на складе». Это важно, потому что на заводах по производству товарных смесей в Калифорнии нет места для хранения материала, достаточного для его предварительного увлажнения.

Легкий керамзитовый заполнитель дороже, чем бетон обычного веса, из-за затрат на обработку, но экономит конструкция за счет снижения собственных нагрузок Легкий бетон, уложенный с плотностью 120 фунтов на кубический дюйм, имеет равновесную плотность - плотность, достигаемую конструкционным легким бетоном после воздействия относительной влажности - 110 по сравнению с 145 для бетона с нормальным весом.Члены Института расширенного сланца, глины и сланца продают более 6 миллионов кубических ярдов в год.

CalPortland находится на стадионе Лос-Анджелеса с переносным заводом, производящим около 40 000 кубических ярдов легкого бетона, которые, как ожидается, потребуют подвесные плиты. На стадионе запланировано проведение Суперкубка LVI в феврале 2022 года, национального чемпионата плей-офф колледжа футбола в январе 2023 года и церемонии открытия летних Олимпийских игр 2028 года.

Проекты, которые потрясают!

Подробнее о CalPortland

Найдите продукты, контактную информацию и статьи о CalPortland

Утрамбованные земляные стены в средиземноморском климате: характеристики материалов и термическое поведение | Международный журнал низкоуглеродных технологий

861"> Аннотация

Утрамбованный грунт считается очень устойчивой строительной системой из-за низкого содержания энергии, длительного срока службы и высокой пригодности для вторичной переработки.Однако авторы обнаружили, что отсутствуют экспериментальные результаты в реальном масштабе, касающиеся теплового поведения утрамбованной земли. По этой причине данная статья в первую очередь сосредоточена на характеристике двух разных типов земли, чтобы проверить пригодность их использования в утрамбованных земляных стенах. После определения характеристик были построены два экспериментальных здания в форме боксов в Барселоне и Пучверд-де-Лерида (Испания) для проверки теплового поведения их стен в двух различных климатических условиях.Температурные профили внутри стен контролировались с помощью термопар, а температурный профиль южных стен был проанализирован в условиях свободного плавания в течение летнего и зимнего периодов 2013 года. Результаты показывают, что тепловая амплитуда снаружи внутрь температуры уменьшается за счет утрамбованных земляных стен, достигая постоянных температур в внутренняя поверхность южных стен.

863" data-legacy-id="ctw022s1"> 1 ВВЕДЕНИЕ

В настоящее время в традиционном строительстве используется большое количество энергоемких материалов с высокой степенью воплощения, что связано с высокими затратами энергии в течение их жизненного цикла (добыча, производство, транспортировка, строительство и утилизация).Как Cabeza et al. [1] утверждает, что во многих исследованиях принимается во внимание рабочая энергия. Однако оценка воплощенной энергии в материалах более сложна и требует много времени, по этой причине этого не делается, хотя на нее приходится значительная часть общей воплощенной энергии здания. Сокращение выбросов углерода в строительном секторе является обязательным в Европейском Союзе [2, 3]; поэтому во всем мире продвигается новая политика по строительству экологически безопасных зданий и, следовательно, по сокращению выбросов CO 2 .

Утрамбованный грунт считается очень устойчивым решением из-за его низкой энергии, небольшого процесса обработки материалов, длительного срока службы и высокой пригодности для вторичной переработки [4]. Кроме того, выбросы CO 2 при транспортировке могут быть уменьшены, если земля для выемки на месте используется в качестве утрамбованного грунта. Таким образом, утрамбованная земля соответствует европейским требованиям [3], что увеличивает научный интерес к ее использованию.

Исторически земное строительство было ответом на жилищный спрос населения со всего мира.Однако в новейшей истории использование утрамбованной земли сократилось с использованием других современных строительных технологий во время промышленной революции. После Первой Мировой войны утрамбованная земля была предпринята в Великобритании, а после Второй мировой войны - в Восточной Германии. В последние века утрамбованная земля использовалась в экстремальных условиях (например, после войны) в Европе, потому что требуемый материал был доступен во многих частях мира и не требовал затрат. Точно так же использование портландцемента с 1824 года, железа и стали вытеснило утрамбованную землю из обычного строительства [5].К сожалению, испанские строительные нормы [6] не включают утрамбованную землю в качестве строительного материала, что затрудняет ее использование [7].

С точки зрения энергии, земляные стены обладают хорошими тепловыми характеристиками из-за их большой массы и могут способствовать, при правильной стратегии естественной вентиляции, комфорту внутри здания, обеспечивая высокую тепловую инерцию, чтобы справиться с изменениями температуры днем ​​и ночью [ 8, 9]. Конструкции с высокой тепловой массой, такие как здания с утрамбованными земляными стенами, замедляют теплопередачу в здание и из него [10].Однако утрамбованная земля имеет важные конструктивные ограничения, особенно в многоэтажных домах. Эти ограничения усугубляются в современных строительных системах, где требуется меньшая толщина стен для оптимизации полезной площади пола. Однако этих конструктивных ограничений можно избежать, если использовать утрамбованную землю в качестве ограждения.

Цель этого исследования - физически и механически охарактеризовать два разных земляных материала (с двух разных строительных площадок на северо-востоке Испании - Барселона и Пучверд-де-Лерида), чтобы проверить возможность их использования в качестве строительных материалов.Эта характеристика проводится путем тестирования гранулометрического состава и, таким образом, классификации используемого грунта. Кроме того, прочность на сжатие утрамбованных образцов земли, содержащих различные стабилизаторы, такие как цемент, керамзит и солома, проверяется в лабораторных масштабах. Авторы обнаружили, что в литературе отсутствует термический анализ и, следовательно, экспериментальные результаты в реальном масштабе с утрамбованными земляными зданиями. По этой причине после определения характеристик в лабораторном масштабе в Барселоне и Пучверд-де-Лерида (Испания) были построены две утрамбованные землянки, похожие на дома, и за ними проводился надлежащий мониторинг, чтобы проверить тепловое поведение их стен в летних и зимних условиях в двух местах. разный климат.

869" data-legacy-id="ctw022s2"> 2 МАТЕРИАЛЫ

Утрамбованный грунт можно разделить на стабилизированный и нестабилизированный. Нестабилизированная утрамбованная земля полностью состоит из глины, ила, песка, гравия и воды. Стабилизированная утрамбованная земля включает другие материалы для улучшения ее свойств. В настоящем исследовании солома добавляется для увеличения ее устойчивости к водной эрозии, керамзит для улучшения термических свойств и портландцемент для увеличения прочности на сжатие [11].

Портландцемент действует как физико-химический стабилизатор.Его производство чрезвычайно энергоемко, и в карьерах образуется остаточная пыль, которая оказывает значительное воздействие на окружающую среду. Его использование должно быть ограничено конструктивными элементами с оптимизированным сечением конструкции, а его долговечность должна быть увеличена до максимума. Одним из недостатков использования портландцемента в качестве стабилизатора является то, что он делает утрамбованную землю непригодной для повторного использования, хотя ее можно будет использовать повторно [11]. Кроме того, это отрицательно увеличивает воплощенную энергию утрамбованной земли [12].Предпочтительно, чтобы энергия, воплощенная в стабилизированной цементом утрамбованной земле, была значительно ниже, чем в традиционных строительных системах, таких как бетон, железобетон или глиняный кирпич [12, 13]; кроме того, он действует как стабилизатор против водной эрозии. Солома действует как физический стабилизатор [14, 15], который используется для минимизации усадки во время процесса отверждения и уменьшения плотности утрамбованной земли. Он также уменьшает набухание и сжатие, вызванные водой во время формования, а также хрупкость и, с другой стороны, улучшает упругую деформацию.Этот физический стабилизатор является биоразлагаемым, поэтому его можно полностью вернуть в окружающую среду. Керамзит добавляется для улучшения термических свойств утрамбованной земли (высокая пористость) и уменьшения ее плотности (очень низкая плотность).

Три различных типа утрамбованной земли (рис. 1 и 2) были использованы для создания прототипа, расположенного в Барселоне, и один тип был использован в Пучверд-де-Лерида. Информация об ориентации стенок, толщине и материале стабилизатора, использованном в каждом прототипе, представлена ​​в таблице 1.

Таблица 1.

Характеристики утрамбованных земляных стен.

Прототип . Расположение . Название стены . Ориентация стены . Толщина стенки (см) . Материал стабилизатора .
# 1 Barcelona a) Нестабилизированный N, S 50 -
b) Керамзит N 90 c) Цемент S 50 Цемент
# 2 Puigverd de Lleida d) Солома N, S, E, W 29 932 930 9029
Прототип . Расположение . Название стены . Ориентация стены . Толщина стенки (см) . Материал стабилизатора .
# 1 Barcelona a) Нестабилизированный N, S 50 -
b) Керамзит N 90 c) Цемент S 50 Цемент
# 2 Puigverd de Lleida d) Солома N, S, E, W 29 Стол Солома .

Характеристики утрамбованных земляных стен.

Прототип . Расположение . Название стены . Ориентация стены . Толщина стенки (см) . Материал стабилизатора .
# 1 Barcelona a) Нестабилизированный N, S 50 -
b) Керамзит N 90 c) Цемент S 50 Цемент
# 2 Puigverd de Lleida d) Солома N, S, E, W 29 932 930 9029
Прототип . Расположение . Название стены . Ориентация стены . Толщина стенки (см) . Материал стабилизатора .
# 1 Barcelona a) Нестабилизированный N, S 50 -
b) Керамзит N 90 c) Цемент S 50 Цемент
# 2 Puigverd de Lleida d) Солома N, S, E, W 29 Солома

Рисунок 1.

Сечение стены утрамбованной земляной стены (в см). ( a ) нестабилизированный, ( b ) стабилизированный керамзитом, ( c ) стабилизированный цементом и ( d ) стабилизированный соломой.

Рисунок 1.

Сечение стены утрамбованной земляной стены (в см). ( a ) нестабилизированный, ( b ) стабилизированный керамзитом, ( c ) стабилизированный цементом и ( d ) стабилизированный соломой.

Рисунок 2.

Состав смеси (об.) Утрамбованных земляных валов.

Рис. 2.

Состав смеси (об.) Утрамбованных земляных валов.

Стены Барселоны включают: 40% (по объему) керамзита (диаметром 3–10 мм) в северной стене (Рисунок 2b) и 3% (по объему) цемента (CEM II / BL 32,5 R) в южная стена (рис. 2в). Северо-западная и юго-западная стены без добавок. Земля, использованная для постройки бокса, была получена из раскопок и имеет состав (в т.): 71% глины и 29% песка (Рисунок 2а). С другой стороны, стены Puigverd de Lleida содержат 10% (по объему) соломы. Земля состоит из: 38% глины, 45% песка и 7% гравия [16] (см. Рисунок 2d).

876" data-legacy-id="ctw022s3"> 3 МЕТОДОЛОГИЯ

877" data-legacy-id="ctw022s3a"> 3.1 Весы лабораторные

В этом разделе объясняется методология определения характеристик грунтовых материалов, использованных при строительстве обоих прототипов.

Гранулометрический состав определен с помощью Единой системы классификации почв (USSC), разработанной А.Casagrande [17], в соответствии со стандартом UNE 103101: 1995 [18]. Этот эксперимент направлен на определение различных размеров частиц (до 0,08 мм) почвы и получение процентного содержания каждого размера в исследуемой пробе. Гранулометрический состав получают путем просеивания почвы с использованием сит разного размера и взвешивания количества земли, оставшейся в каждом сите. Земляной материал (рисунки 1 и 2) анализируется с использованием этой методики испытаний, чтобы оценить изменение размера частиц соединений земли и, следовательно, классифицировать землю, используемую в прототипах утрамбованной земли в Барселоне и Пучверд-де-Лерида.Гранулометрический состав земли, использованной в прототипе в Барселоне, был изучен без стабилизатора, с 40% керамзита и 3% цемента [19]. Добавление керамзита в утрамбованную землю - совершенно новое дело; Таким образом, ранее не проводились научные исследования, подтверждающие процентное содержание используемого керамзита. Однако из-за его хороших изоляционных свойств компания Casa S-Low решила добавить этот материал в утрамбованную землю, следуя рекомендациям ассоциации CETARemporda, которая является экспертом в земляных сооружениях.Земля, использованная в прототипе Lleida, была исследована без стабилизаторов и 10% соломы.

Техника строительства утрамбованной земли включает уплотнение почвенной смеси (глина, песок, гравий, стабилизатор и вода) слоями толщиной около 7 см на деревянной опалубке. Он моделирует геологические процессы, которые формируют осадочную породу, так что утрамбованная земля имеет твердость и долговечность, сопоставимые с низким диагенетическим качеством (рис. 3) [20]. Композиции Barcelona утрамбовывались вручную из-за требований компании Casa S-Low, но для проверки вариабельности результатов в зависимости от используемого метода уплотнения образцы Puigverd de Lleida утрамбовывались вручную и механически.

Рис. 3.

Образец утрамбованной земли в процессе послойного изготовления (слева) и готовой (справа).

Рис. 3.

Образец утрамбованной земли в процессе послойного изготовления (слева) и готовой (справа).

В предыдущих исследованиях для определения прочности на сжатие использовался широкий диапазон размеров: кубики 10 см [21] или 15 см [22], 10 × 10 × 20 см, 30 × 30 × 60 см [23], 40 × 40 × 65 см [11] и даже больше 100 × 100 × 30 см [24]. В настоящем исследовании четыре образца (25 × 30 × 30 см) типа Барселона и два образца каждого метода уплотнения (30 × 30 × 30 см) типа Пучверд де Лерида были использованы для испытания прочности на сжатие утрамбованной земли без добавки (рисунок 4).

Рисунок 4.

Образцы утрамбованного грунта во время испытаний на прочность на сжатие.

Рисунок 4.

Образцы утрамбованного грунта во время испытаний на прочность на сжатие.

Для определения прочности стен на сжатие использовался стандарт UNE EN 772-1: 2011 [25]. Этот тест состоит из приложения равномерно распределенной нагрузки в образце и увеличения ее до тех пор, пока образец не сломается. Максимальная нагрузка, которой выдерживает образец, делится на поверхность, на которую была приложена нагрузка, чтобы получить значение прочности на сжатие.Прочность на сжатие каждой композиции получается как среднее значение всех результатов. Наконец, полученные результаты сравниваются с литературными значениями, представленными в Barbeta [15] и Bauluz и Bárcena [26], которые представляют диапазон теоретических значений прочности на сжатие утрамбованной земли.

885" data-legacy-id="ctw022s3b"> 3,2 Экспериментальная установка

Чтобы экспериментально определить тепловое поведение утрамбованных земляных стен, они были испытаны на двух экспериментальных установках, расположенных в Барселоне и Пучверд-де-Лерида (Испания) (рис. 5).Они состоят из двух жилых корпусов, которые анализируются в летних и зимних условиях путем измерения свободно плавающего температурного профиля южной стены обоих прототипов. Эксперименты проходили зимой и летом 2013 года.

Рис. 5.

Экспериментальная установка в Барселоне, прототип №1 (слева) и Пучверд де Лерида, прототип №2 (справа).

Рис. 5.

Экспериментальная установка в Барселоне, прототип №1 (слева) и Пучверд де Лерида, прототип №2 (справа).

Географические и климатические характеристики обеих экспериментальных установок перечислены в таблице 2, а также характеристики прототипа и утрамбованных земляных стен. Экспериментальная установка, расположенная в Барселоне, имеет средиземноморский климат центрального побережья, характеризующийся продолжительным теплым или жарким сухим летом и мягкой влажной зимой. Экспериментальная установка, расположенная в Пучверд-де-Лерида, имеет средиземноморский континентальный климат, характеризующийся холодной зимой и жарким и относительно сухим летом.

Таблица 2.

Экспериментальная установка характеристик Барселоны и Пучверд-де-Лерида.

Север 032 ° Север 032 ° Север
Характеристики . Барселона # 1 . Puigverd de Lleida # 2 .
Прототип Внутренние размеры 2,48 × 2,15 × 2,50 м 2,4 × 2,4 × 2,4 м
Конструкция Деревянная несущая конструкция Несущие утрамбованные стены
Две разные деревянные зеленые крыши Деревянная зеленая крыша
Покрытие Нет внутреннего и внешнего покрытия Нет внутреннего и внешнего покрытия
Утрамбованные земляные стены Функция Корпус, не несущий Несущая способность и ограждение
Толщина 50 см 29 см
Метод уплотнения Ручной Механический
Географический Ориентация ° Север
Расположение N 41 ° 23 ′, E 2 ° 6 ′ N 41 ° 32 ′, E 0 ° 44 ′
Высота над уровнем моря 9 м 219 м
Климатический Климат Центральное побережье Средиземного моря Средиземноморский континентальный
Классификация климата [27] Csa Csa / Cfa
Годовое количество градусов тепла [28] 573 1230
Годовое количество дней [9] 354 423
Средние летние температуры [29] 21.1 ° C 22,6 ° C
Средние зимние температуры [29] 12,2 ° C 8 ° C
Годовое количество осадков [29] 568 мм 456 мм
13 0 2.

Экспериментальная установка характеристик Барселоны и Пучверд-де-Лерида.

Характеристики . Барселона # 1 . Puigverd de Lleida # 2 .
Прототип Внутренние размеры 2.48 × 2,15 × 2,50 м 2,4 × 2,4 × 2,4 м
Конструкция Деревянная несущая конструкция Несущие утрамбованные земляные стены
Крыша Две разные деревянные зеленые крыши Деревянная зеленая крыша
Покрытие Нет внутреннего и внешнего покрытия Нет внутреннего и внешнего покрытия
Утрамбованные земляные стены Функция Корпус, не несущий Несущий и ограждающий
Толщина 50 см 29 см
Метод уплотнения Ручной Механический
Географический Ориентация Север −74 ° Север 0 °
Расположение N E 2 ° 6 ′ N 41 ° 32 ′, E 0 ° 44 ′
Высота над уровнем моря л 9 м 219 м
Климатический Климат Средиземноморское центральное побережье Средиземноморье континентальное
Климатическая классификация [27] Csa 3 9011 90 / Cfa номер 90 / Cfa градусо-дней [28] 573 1,230
Годовое количество градусо-дней [9] 354 423
Средние летние температуры [29] 21.1 ° C 22,6 ° C
Средние зимние температуры [29] 12,2 ° C 8 ° C
Годовое количество осадков [29] 568 мм 456 мм
Север 032 ° Север 032 ° Север
Характеристики . Барселона # 1 . Puigverd de Lleida # 2 .
Прототип Внутренние размеры 2,48 × 2,15 × 2,50 м 2,4 × 2,4 × 2,4 м
Конструкция Деревянная несущая конструкция Несущие утрамбованные стены
Две разные деревянные зеленые крыши Деревянная зеленая крыша
Покрытие Нет внутреннего и внешнего покрытия Нет внутреннего и внешнего покрытия
Утрамбованные земляные стены Функция Корпус, не несущий Несущая способность и ограждение
Толщина 50 см 29 см
Метод уплотнения Ручной Механический
Географический Ориентация ° Север
Расположение N 41 ° 23 ′, E 2 ° 6 ′ N 41 ° 32 ′, E 0 ° 44 ′
Высота над уровнем моря 9 м 219 м
Климатический Климат Центральное побережье Средиземного моря Средиземноморский континентальный
Классификация климата [27] Csa Csa / Cfa
Годовое количество градусов тепла [28] 573 1230
Годовое количество дней [9] 354 423
Средние летние температуры [29] 21.1 ° C 22,6 ° C
Средние зимние температуры [29] 12,2 ° C 8 ° C
Годовое количество осадков [29] 568 мм 456 мм
13
889" data-legacy-id="ctw022s3bA">
3.2.1 Настройка в Барселоне

Экспериментальная установка в Барселоне состоит из прототипа с северной ориентацией −74 ° и внутренними размерами 2,48 × 2,15 × 2,50 м. Конструктивная система основана на деревянной несущей конструкции и деревянной зеленой крыше (Рисунок 6а).Фундамент состоит из железобетонного основания. На южном и северном фасадах нет окон, но есть два проема на восточном и западном фасадах. Утрамбованные земляные стены 50 см вручную утрамбовываются разными смесями на каждом фасаде (рис. 6b), без внутреннего или внешнего покрытия. Этот прототип был построен в соответствии с требованиями компании Casa S-low.

Рис. 6.

Прототип Барселоны № 1: ( a ) Деталь секции фасад-крыша, ( b ) План.

Рис. 6.

Прототип Барселоны № 1: ( a ) Деталь секции фасад-крыша, ( b ) План.

Температуры ячеек Барселоны измеряются термопарами типа K с точностью 0,75%. Шесть термопар расположены на внутренней поверхности (север, юг), внутри стены (север, юг на глубине 25 см) и внешней поверхности (север, юг).

893" data-legacy-id="ctw022s3bB"> 3.2.2 Установка Puigverd de Lleida

Экспериментальная установка в Пучверд-де-Лерида состоит из прототипа с ориентацией N-S 0 ° и размером 2.40 м внутренней ширины и высоты. Система строительства основана на несущих утрамбованных земляных стенах и деревянной зеленой крыше (рис. 7а). Фундамент представляет собой железобетонное основание размером 3,60 × 3,60 м. У него есть только одно отверстие - изолированная дверь, расположенная на северном фасаде (рис. 7b). Чтобы защитить утрамбованные земляные стены от влажности грунта, они были построены на основе одного ряда альвеолярного кирпича (высота 19 см) с водонепроницаемым листом полипропилена.

Рисунок 7.

Прототип Puigverd de Lleida № 2: ( a ) Фрагмент секции фасад-крыша, ( b ) План.

Рис. 7.

Прототип Puigverd de Lleida № 2: ( a ) Деталь секции фасад-крыша, ( b ) План.

Экспериментальная установка Puigverd de Lleida позволяет измерять тепловые характеристики корпуса с утрамбованной землей путем регистрации температуры внутренней поверхности стен (восток, запад, север, юг, потолок и пол), температуры внутри стен (север, юг, восток и запад), температура внешней поверхности стены (юг), температура и влажность воздуха в помещении, солнечная радиация и температура наружного воздуха, а также скорость ветра.Все температуры были измерены с помощью датчиков Pt-100 DIN B, откалиброванных с максимальной погрешностью ± 0,3 ° C.

897" data-legacy-id="ctw022s4"> 4 РЕЗУЛЬТАТЫ

Во-первых, гранулометрический состав обоих земляных материалов без стабилизаторов в Барселоне и Пучверд-де-Лерида показан на рисунке 8. Согласно Единой системе классификации почв Касагранде [17], земля в клетке Барселоны соответствует связному грунту из глины со средней пластичностью. Земля кабинки Puigverd de Lleida представляет собой зернистый грунт из песка, должным образом смешанного с 6% глины.Существуют значительные различия между гранулометрическими составами обеих земель, поскольку они имеют разное происхождение: земля Барселоны была получена со строительной площадки, а земля Пучверд-де-Лерида была куплена и правильно перемешана в соответствии с литературой [16]. Эти различия из-за разного происхождения земли, используемой в каждом прототипе, зависят от наличия глины, песка и гравия на месте раскопок и точности качества земли при ее использовании. Утрамбованная земля требует большего или меньшего количества воды во время ее строительства в зависимости от состава грунта, и по этой причине надлежащая характеристика материала земли, используемой в утрамбованных земляных зданиях, будет необходима при каждом новом строительстве.

Рис. 8.

Земля «Барселона»: 40% керамзита, 3% цемента и без добавок (слева). Земля Puigverd Lleida: без добавок и 10% соломы (справа).

Рис. 8.

Земля «Барселона»: 40% керамзита, 3% цемента и без добавок (слева). Земля Puigverd Lleida: без добавок и 10% соломы (справа).

Во-вторых, реакции смесей (рис. 8) различаются из-за методологии испытания, которая учитывает плотности материала при расчете гранулометрического состава.Добавление 3% цемента и 40% керамзита изменяет гранулометрический состав барселонской земли, увеличивая процент крупных частиц. Однако гранулометрический состав земли Puigverd de Lleida остается почти постоянным при добавлении 10% соломы (которая имеет очень низкую плотность).

Наконец, результаты прочности на сжатие, полученные для каждого типа утрамбованной земли, показаны в таблице 3. Результаты образцов Puigverd de Lleida показывают, что используемый метод уплотнения изменяет результаты прочности на сжатие, будучи на 10% выше, если образцы уплотняются механически.Кроме того, тип земли и размер частиц также влияют на прочность на сжатие утрамбованной земли, поскольку она на 21% выше, чем у типа «Барселона». Результаты находятся в диапазоне литературных значений [15, 26], поэтому оба грунта подходят для использования при строительстве утрамбованных грунтов.

Таблица 3.

Результаты прочности на сжатие утрамбованной земли без добавок.

Характеристики . Барселона # 1 . Puigverd de Lleida # 2 .
Прототип Внутренние размеры 2.48 × 2,15 × 2,50 м 2,4 × 2,4 × 2,4 м
Конструкция Деревянная несущая конструкция Несущие утрамбованные земляные стены
Крыша Две разные деревянные зеленые крыши Деревянная зеленая крыша
Покрытие Нет внутреннего и внешнего покрытия Нет внутреннего и внешнего покрытия
Утрамбованные земляные стены Функция Корпус, не несущий Несущий и ограждающий
Толщина 50 см 29 см
Метод уплотнения Ручной Механический
Географический Ориентация Север −74 ° Север 0 °
Расположение N E 2 ° 6 ′ N 41 ° 32 ′, E 0 ° 44 ′
Высота над уровнем моря л 9 м 219 м
Климатический Климат Средиземноморское центральное побережье Средиземноморье континентальное
Климатическая классификация [27] Csa 3 9011 90 / Cfa номер 90 / Cfa градусо-дней [28] 573 1,230
Годовое количество градусо-дней [9] 354 423
Средние летние температуры [29] 21.1 ° C 22,6 ° C
Средние зимние температуры [29] 12,2 ° C 8 ° C
Годовые осадки [29] 568 мм 456 мм
.
. Ручное уплотнение (Н / мм 2 ) . Механическое уплотнение (Н / мм 2 ) . Barbeta [15] (Н / мм 2 ) . Баулуз и Барсена [26] (Н / мм 2 ) .
Barcelona # 1 1.08 - 0,5–2 0,6–1,8
Puigverd de Lleida # 2 0,85 0,94 Ручное уплотнение (Н / мм 2 ) . Механическое уплотнение (Н / мм 2 ) . Barbeta [15] (Н / мм 2 ) . Баулуз и Барсена [26] (Н / мм 2 ) .
Barcelona # 1 1,08 - 0,5–2 0,6–1,8
Puigverd de Lleida # 2 0,85 0,94 902 результаты утрамбованной земли без добавок.

. Ручное уплотнение (Н / мм 2 ) . Механическое уплотнение (Н / мм 2 ) . Barbeta [15] (Н / мм 2 ) . Баулуз и Барсена [26] (Н / мм 2 ) .
Barcelona # 1 1.08 - 0,5–2 0,6–1,8
Puigverd de Lleida # 2 0.85 0,94
. Ручное уплотнение (Н / мм 2 ) . Механическое уплотнение (Н / мм 2 ) . Barbeta [15] (Н / мм 2 ) . Баулуз и Барсена [26] (Н / мм 2 ) .
Barcelona # 1 1.08 - 0.5–2 0,6–1,8
Puigverd de Lleida # 2 0,85 0,94

После того, как прочность на сжатие была испытана, и авторы обнаружили, что более высокая прочность на сжатие была получена при механическом уплотнении в Puigverd de Lleida авторы решили построить кабину, используя механическое уплотнение. Однако в барселонских боксах пришлось использовать ручное уплотнение из-за требований проекта Casa S-Low.

На рисунках 9 и 10 представлены профили температуры в условиях свободного плавания в два репрезентативных дня (один для лета и один для зимы) в районах Барселоны и Лериды.Как обозначают температуры внешней поверхности стен, в Лериде более широкий диапазон температур в течение дня (тепловая амплитуда 15 ° C летом и 17 ° C зимой), тогда как в Барселоне температурный диапазон меньше (тепловая амплитуда 5 ° C летом и <2 ° C). ° C зимой). Это общие термические профили в обоих городах: в Лериде более засушливый и континентальный климат, а в Барселоне - более мягкий климат, поскольку она находится недалеко от Средиземного моря.

Рис. 9.

Прототип №1 в Барселоне.Температуры южной стены в летних условиях - 10 июля 2013 г. (слева) и зимних условиях - 10 января 2014 г. (справа).

Рис. 9.

Барселона, прототип №1. Температуры южной стены в летних условиях - 10 июля 2013 г. (слева) и зимних условиях - 10 января 2014 г. (справа).

Рис. 10.

Прототип Пучверд де Лерида №2. Температуры южной стены в летних условиях - 15 октября 2013 г. и зимой - 7 февраля 2013 г.

Рисунок 10.

Прототип Puigverd de Lleida №2. Температура южной стены в летних условиях - 15 октября 2013 г. и зимних условиях - 7 февраля 2013 г.

На рисунке 9 показаны профили температуры через южную стену Барселоны. Температура внутренней поверхности очень постоянна в течение дня как летом (тепловая амплитуда 2 ° C), так и зимой (тепловая амплитуда 0,5 ° C). Тем не менее, температура на внешней поверхности показывает разницу в 5 ° C летом и 1 ° C зимой в течение исследуемого дня.

С другой стороны, внутренняя поверхность стены ячейки Puigverd de Lleida (Рисунок 10) означает более высокую тепловую амплитуду в летний (3,5 ° C) и зимний (5 ° C) периоды, но и тепловая амплитуда в наружных стенках поверхности выше. (15 ° C летом и 17 ° C зимой).

В обоих случаях тепловая амплитуда (снаружи внутрь) уменьшается вдоль утрамбованной земляной стены, достигая почти постоянных температур на внутренней поверхности южных стен. В случае стены 50 см тепловая амплитуда температуры внутренней поверхности стены была снижена на 80% летом и на 75% зимой в этих конкретных условиях.Как и ожидалось, при использовании более тонких утрамбованных земляных стен (29 см) температура внутренней поверхности стен показала более высокую тепловую амплитуду. Однако, хотя толщина утрамбованной земли является определяющим фактором, важно отметить, что более резкие перепады температуры окружающей среды днем ​​и ночью (в климате Пучверд-де-Лерида) оказывают более сильное негативное влияние на утрамбованную земляную стену, имея более широкую тепловые амплитуды на внешней поверхности 15 ° C летом и 17 ° C зимой. При количественной оценке уменьшения тепловой амплитуды можно заметить, что тепловая амплитуда сильно уменьшилась, достигнув 77% летом и 70% зимой.

909" data-legacy-id="ctw022s5"> 5 ВЫВОДЫ

Характеристика различных использованных грунтовых смесей в лабораторном масштабе показала, что земля Барселоны состоит из связного грунта из глины со средней пластичностью, а земля Puigverd de Lleida состоит из зернистого грунта из песка, должным образом смешанного с 6% глины. Эти различия связаны с разным происхождением земли, использованной в каждом прототипе.

Результаты испытания прочности на сжатие показывают, что проанализированные значения прочности на сжатие грунтовых материалов находятся в диапазоне литературных значений.Кроме того, результаты по прочности на сжатие демонстрируют, что тип земли и размер частиц не оказали сильного влияния на прочность на сжатие в исследуемых случаях. Что касается метода уплотнения, то механическое уплотнение привело к несколько более высоким показателям прочности в земле Puigverd de Lleida.

Наконец, тепловые эксперименты в условиях свободного плавания в летний и зимний периоды показали, что, несмотря на тепловую амплитуду температуры внешней поверхности в течение дня, температура внутренней южной поверхностной стенки имеет тенденцию быть постоянной в обоих отсеках.

Несмотря на уменьшение толщины стен, ухудшающее тепловые характеристики утрамбованной земли, уменьшение толщины будет необходимо в большинстве случаев, если утрамбованная земля используется в современных зданиях из-за текущих высоких цен на жилую площадь. Современные строительные конструкции имеют тенденцию уменьшать толщину стен, используя меньшую толщину (30–35 см), в то время как традиционные здания (включая утрамбованные земляные постройки) имеют толщину от 60 до 100 см. Кроме того, недостатки теплового поведения могут быть уменьшены, например, за счет применения изоляционных материалов, прикрепленных к внешней стороне стены; пассивным дизайном (ориентация, проемы, тени и т. д.) здания и за счет использования утрамбованной земляной стены в качестве ограждающего элемента (а не как конструктивного элемента), особенно в многоэтажных домах.

914" data-legacy-id="ctw022ack1"> БЛАГОДАРНОСТИ

Работа частично финансировалась правительством Испании (ENE2015-64117-C5-1-R (MINECO / FEDER)) в сотрудничестве с мэрией Пучверд-де-Лерида. Авторы хотели бы поблагодарить правительство Каталонии за аккредитацию качества, предоставленную их исследовательской группе (2014 SGR 123). Этот проект получил финансирование из Седьмой рамочной программы Европейской комиссии (FP / 2007-2013) в рамках грантового соглашения № PIRSES-GA-2013-610692 (INNOSTORAGE) и из программы исследований и инноваций Европейского союза Horizon 2020 в рамках грантового соглашения № 657466 ( INPATH-TES).Кабинет в Барселоне был проведен под руководством компании Casa S-Low в сотрудничестве с Луисом Аллепусом и Кристианом Поза в их дипломном проекте в EPSEB (UPC).

916"> ССЫЛКИ

1

Cabeza

LF

,

Barreneche

C

,

Miro

L

и др. .

Доступное строительство к устойчивым зданиям: обзор воплощенной энергии в строительных материалах

.

Environ Sust

2013

;

5

:

229

-

36

.2

Директива 2010/31 / EU Европейского парламента и совета от 19 мая 2010 г. об энергоэффективности зданий. Доступно по адресу: http://www.epbd-ca.eu

3

Lucon

O

,

Ürge-Vorsatz

D

A

, et al. . Здания. In

Edenhofer

O.

,

Pichs-Madruga

R.

,

Sokona

Y.

,

Farahani

E.

,

Kadner

S.

,

Seyboth

K.

,

Adler

A.

,

Baum

I.

,

Brunner

S.

,

Eickemeier

P.

B.

Kriemann

Savolainen

J.

,

Schlömer

S.

,

von Stechow

C.

,

Zwickel

T.

,

Minx

JC

Изменение климата

Изменение климата.Вклад Рабочей группы III в Пятый оценочный доклад Межправительственной группы экспертов по изменению климата

.

Cambridge University Press

,

Кембридж, Великобритания и Нью-Йорк, Нью-Йорк, США

,

2014

,4

Morel

JC

,

Mesbah

A

,

Oggero

M

и др. .

Строительство домов из местных материалов: средства радикального снижения воздействия строительства на окружающую среду

.

Build Environ

2001

;

36

:

1119

-

26

.5

Jaquin

PA

,

Augarde

C

,

Gerrard

CM

.

Хронологическое описание пространственного развития техники утрамбовки

.

Int J Archit Herit

2008

;

2

:

377

400

,6

Código Técnico de la Edificación. Ministerio de Fomento (CTE). REAL DECRETO 314/2006, de 17 de marzo, por el que se aprueba el Código Técnico de la Edificación.

7

Хименес Дельгадо

MC

,

Каньяс Герреро

I

.

Выбор грунтов под нестабилизированное земляное строительство: нормативный обзор

.

Строительный материал сборки

2007

;

21

:

237

-

51

,8

Кеннет

I

,

Миллер

A

.

Температурное поведение защищенного от земли автономного здания - Брайтонский Земной Корабль

.

Renew Energ

2009

;

34

:

2037

-

43

.9

Gagliano

A

,

Patania

F

,

Nocera

F

и др. .

Оценка динамических тепловых характеристик массивных зданий

.

Energ Build

2014

;

72

:

361

-

70

.10

Heathcote

K.

Тепловые характеристики земляных построек

.

Inf Constr

2011

;

63

:

117

-

26

.11

Bui

QB

,

Morel

JC

,

Hans

S

и др. .

Характеристики сжатия непромышленных материалов в гражданском строительстве по трем масштабным экспериментам: случай утрамбованной земли

.

Mater Struct

2009

;

42

:

1101

-

16

.12

Venkatarama Reddy

BV

,

Prasanna Kumar

P

.

Энергия, воплощенная в укрепленных цементом стенах из утрамбованного грунта

.

Energ Build

2010

;

42

:

380

-

85

.13

Kariyawasam

KKGKD

,

Jayasinghe

C

.

Цементно-стабилизированная утрамбованная земля как экологически чистый строительный материал

.

Constr Build Mater

2016

;

105

:

519

-

27

.14

Houben

H

,

Alva Balderrama

A

,

Simon

S

.Наше земляное архитектурное наследие: исследование и сохранение материалов. БЮЛЛЕТЕНЬ МИССИСЫ / МАЙ 2004 г. Доступно на сайте www.mrs.org/publications/bulletin.

15

Barbeta i Solà

G

. Mejora de la tierra installizada en el desarrollo de una arquitectura sostenible hacia el siglo XXI. ETSAB (Escola Tècnica Superior d'Arquitectura de Barcelona) de la UPC (Политический университет Каталонии),

2002

.16

Jiménez Delgado

MC

,

Guerrero

IC

.

Земляные постройки в Испании

.

Constr Build Mater

2006

;

20

:

679

-

90

,17

ASTM D2487-11. Стандартная практика классификации почв для инженерных целей (Единая система классификации почв). ASTM International, West Conshohocken, PA, 2011. www.astm.org.

18

UNE 103101: 1995. Гранулометрический анализ почвы методом просеивания.

19

Минке

G

. Строительство с землей.Birkhäuser - Издательство по архитектуре. Базель, Швейцария, 2009. IBSN-13: 978-3-7643-8992-5.

20

Литтл

B

,

Morton

T

. Строительство из земли в Шотландии: инновационный дизайн и экологичность. Шотландское исполнительное центральное исследовательское подразделение,

2001

,21

Холл

M

,

Джербиб

Y

.

Изготовление образцов утрамбованной земли: контекст, рекомендации и последовательность

.

Constr Build Mater

2004

;

18

:

281

-

6

,22

Лилли

DM

,

Робинсон

Дж

.

Предел прочности утрамбованных земляных стен с проемами

.

Proc ICE Struct Buildings

1995

;

110

:

278

-

87

.23

Maniatidis

V

,

Walker

P

.

Конструктивная способность утрамбованного грунта при сжатии

.

J Mater Civil Eng

2008

;

20

:

230

-

38

.24

Jaquin

PA

,

Augarde

CE

,

Gerrard

CM

.

Анализ исторического строительства утрамбованного грунта

.

Структурный анализ исторических построек

. В: Lourenço PB, Roca P, Modena C, Agrawal S (ред.).

Нью-Дели, Индия

,

2006

. ISBN 972-8692-27-7.25

UNE EN 772-1:

2011

.Методы испытаний каменных блоков - Часть 1: Определение прочности на сжатие. 26

Баулус-дель-Рио

G

,

Bárcena Barrios

P

. Основы для дизайна и конструкции con tapial. Monografías de la Dirección General para la vivienda y arquitectura. MOPT. Часть V: Control de la ejecución. Мадрид, 1992 год: Ministerio de Obras Públicas y Transportes. Secretaría General Técnica,

1992

.27

Kottek

M

,

Grieser

J

,

Beck

C

,

Rudolf

B

,

руб.

Обновленная карта мира по классификации климата Кеппен-Гейгера на

.

Meteorol Z

2006

;

15

:

259

-

63

,28

Margarit i Roset

J

. Els graus-dia de calefacció i coldració de Catalunya: результаты муниципального образования. No14). Барселона

2003

: Generalitat de Catalunya – ICAEN.

© Автор, 2016. Опубликовано Oxford University Press.

Стеновые системы, подходящие для пассивного дома []

Стандарт пассивного дома, будучи стандартом качества, не предписывает никаких конкретных методов строительства.Будь то цельная конструкция, дерево или композит - архитекторы могут спроектировать пассивные дома в соответствии со своими предпочтениями. Также производители панельных домов предлагают проекты пассивных домов. Решающим для выбора являются предыдущие знания руководителя проекта / ответственного за планирование, что важно для качественной реализации, а также требования клиентов. В некоторых случаях важны дополнительные параметры: если цена участка чрезвычайно высока, например, во внутренних районах города предпочтительны более узкие застройки, такие как легкие конструкции, и они используются, по крайней мере, при возведении наружных стен.В зданиях с особенно высокими внутренними или солнечными нагрузками предпочтительны массивные строительные материалы, чтобы увеличить тепловую мощность и предотвратить слишком быстрый нагрев помещений в суточных колебаниях.

В прочном строительстве может использоваться неизолированная кладка (например, известняк-песчаник) или железобетон с системой внешней изоляции и отделки (EIFS). Подходящих материалов много: например, полстирол (теплопроводность от 0,032 до 0,04 Вт / (мК)) или минеральная вата (теплопроводность 0.04 Вт / (м · К)), а также смоляную пену (теплопроводность всего 0,021 Вт / (м · К)) или пробку. Иногда кладка также состоит из изоляционного камня (например, пористого бетона). Толщина изоляции EIFS, как правило, составляет от 150 до 300 мм в пассивном доме, но возможна однослойная укладка до 400 мм. Также на рынке доступны монолитные системы из ячеистого бетона или кирпича. В конце концов, имеет значение U-значение - и этого можно достичь множеством разных способов.

В деревянном строительстве часто используются конструкции из двутавровых балок из фанеры, чтобы можно было уменьшить долю тепловых мостов через дерево, но также используются конструкции из массивной древесины, поскольку они могут быть реализованы более широким кругом мастеров.Часто поперечный слой или комбинация с EIFS используется для уменьшения тепловых мостов. Общая толщина изоляции здесь, скорее всего, будет от 250 до 400 мм в прохладной умеренной климатической зоне - меньше в более теплом климате, больше в арктических, например.

Не менее распространена смешанная конструкция с прочной несущей конструкцией (железобетонными перегородками или железобетонным каркасом) вместе с элементами деревянных панелей для внешних стен. Оба могут быть объединены, что позволяет сократить время строительства.

Кирпичи для бетонной опалубки из полистирола или полистирола («изолированные бетонные опалубки»), иногда с керамзитом, в основном используются для строительства частных домов. Стеновые системы с вакуумными изоляционными панелями с использованием пленок или стальных пластин используются все чаще и чаще, но из-за технологии и необходимого контроля качества они все еще относительно дороги. Подходящие решения для пассивного дома доступны даже для классических стальных конструкций.

Обзор подходящих систем наружных стен для пассивного дома (прохладный умеренный климат)

* VIP = Вакуумная изоляционная панель

См. Также

Литература

Вт.Feist Gestaltungsgrundlagen Passivhäuser. Дармштадт 2001; Это книга «Основы дизайна пассивного дома», PHI Darmstadt 2010.
W. Feist Wohnbauten mit Stahltragwerk als Niedrigenergie- oder Passivhäuser - Anforderungen an die Gebäudehülle, NRW-Stahlbau-Kongress, 2006

планирование / Thermal_protection / external_walls / passive_house_suitable_wall_systems.txt · Последнее изменение: 2020/01/16 12:41, cblagojevic

Легкие заполнители из керамзитовой глины - Галька - Аксессуары для горшков - Украшение для дома - Легкий керамзит для дома

представляют собой конкреции высокотемпературной обожженной глины.Они используются для самых разных целей, многие из них в сельскохозяйственных и гидропонных системах.

Иногда называемые глиняной галькой или глиняными гранулами, легкие керамзитовые агрегаты считаются менее почвенной средой для выращивания, когда используются отдельно в гидропонике. Его также можно использовать для улучшения почвы.

Глиняная галька этого типа обладает тремя очень желательными свойствами для выращивания:

  • Она чрезвычайно пористая. Это обеспечивает корням растений обильным воздухом и кислородом.Недостаток кислорода - основная причина потери растений, особенно комнатных растений. Здоровые корни менее подвержены болезням и гниению.

  • Обладает капиллярными свойствами. Это означает, что сухая глиняная галька впитывает воду и направляет ее вверх (часто на 8-10 дюймов вверх или больше), обеспечивая водой растения.

  • Не уплотняется и не разлагается со временем (почвы на органической основе). Это помогает доставить воздух к корням растений.

Легкий керамзит прочный, долговечный и является отличным решением многих проблем, с которыми сталкиваются как садоводы, так и комнатные производители.Агрегаты глины могут использоваться в тяжелых почвах, например, для предотвращения уплотнения и усиления аэрации. Они также используются в гидропонике в качестве автономной среды для выращивания.

При смешивании с почвой и / или торфом они улучшают дренаж. Однако они также поглощают и удерживают воду, что означает, что они могут помочь обеспечить здоровый рост растений в засушливые периоды года. Эти глиняные шары также очень хорошо сохраняют тепло, что делает их отличным вариантом для изоляции корней растений в более прохладные периоды года.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

[an error occurred while processing the directive]
