Диаметр подрозетника: размеры, глубина, межосевое расстояние

В современной электротехнике широко применяются монтажные или установочные коробки, известные также как подрозетников. Внутри них закрепляется механизм розетки, когда прокладывается скрытая проводка. Чаще всего они выпускаются круглыми с определенной линейкой стандартных размеров. Большое значение имеет диаметр подрозетника, от которого зависит жесткость и надежность крепления внутри стены. Данный параметр привязан не только к розетке, но и к монтажному отверстию, куда он будет установлен.

Содержание

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.

Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен:

• Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
• Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
• Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
• Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра. При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.

Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник. Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Диаметр подрозетников при установке в гипсокартон

Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке. При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм. По нему следует подбирать и размер коронки.

Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.

Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм. При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение. Процесс соединения проводки также существенно упрощается.

Диаметр подрозетника, его размеры и особенности установки

Содержание:

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

• розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

• выключатели;
• регуляторы и панели управления для настройки электрических приборов;
• клеммные колодки;
• диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

• ДВП;
• фанера;
• ДСП;
• вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

1. Круглыми – изделия универсального назначения, самые востребованные.
2. Квадратными – отличаются большей вместительностью.
3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Стандартные размеры круглого подрозетника

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

1. Высота.
2. Ширина.
3. Глубина.
4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание!Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм

Назначение подрозетников

Следует учитывать, что внутренние и внешние диаметры и глубина отличаются

Специальные пластиковые коробки под розетку служат для надежной фиксации точек питания в стене при устройстве скрытой проводки. Дополнительно на деталь возлагается противопожарная функция. Если в проводке случается короткое замыкание, толстая полимерная стенка гнезда не поддерживает горение. Особенно это актуально для обшитых вагонкой деревянных стен.

Разновидности и классификация

В зависимости от материала, формы, особенностей конструкции и параметров выделяются различные виды подрозетников.

Материал изготовления

Производители выпускают несколько моделей:

• Пластиковые – удобные и практичные изделия, устойчивые к воспламенению. Негорючесть материала позволяет применять его на поверхностях из дерева;
• Металлические – при нагреве проводят электрический ток. В настоящий момент практически не используются, за исключением домов из древесины.
• Деревянные – промежуточный вариант, допустимый при черновом обустройстве открытой проводки.

Форма изготовления

Подрозетник может иметь различную форму, чаще всего это:

• Круглые – подходят для сбора групповых выключателей и розеток. Под них легче проделать штробу.
• Квадратные – вмещают 1-4 механизма, позволяют укладывать провод с запасом. В них часто ставятся элементы системы «умный дом», диммеры.
• Овальные – вместительные, рассчитанные на 1-5 механизмов.

Отличия по системе фиксации

Выбрать крепеж подрозетника лучше в зависимости от поверхности для установки (пустотелые или полнотелые стены). По способу закрепления изделия бывают:

• с лапками-распорками – предназначены для установки внутрь пустотелых стен;
• с ушками под саморезы для фиксации розеток и выключателей;
• с несъемными соединительными тоннелями – для объединения нескольких деталей в блоки.

Подрозетник без крепежа устанавливается на алебастр.

Характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Подрозетник – монтажное приспособление, предназначенное для надежного закрепления электроустановочных изделий скрытой проводки. Независимо от того, проводится ли установка одиночного или группы подрозетников, перед их монтажом проводится штробление стен. При заглублении в кирпичную или бетонную стену эти монтажные коробки или стаканы закрепляются алебастром. Крепление подрозетника в перегородках и фальш-стенах из гипсокартона производится с помощью регулируемых распорных лапок. Практически все стройматериалы и плитные варианты, используемые в черновой обшивке стен, пригодны для установки в них подрозетников. В линейке изделий для скрытой проводки можно найти варианты для обустройства бревенчатых и брусовых построек. Подрозетники применяются для установки единичных выключателей, силовых точек и блоков розеток. В ходе эксплуатации “расшатавшийся” механизм проще подтянуть в подрозетнике. С его применением быстрее и аккуратней производится установка. Функциональное назначение. Специфика установки подрозетников. Скрытая проводка в кирпичной стене. Фиксация в стене из гипсокартона. Группа подрозетников в обшивке из ОСПБлок розеток в стене бревенчатого дома. Устройство силовой точки в подрозетнике. Надежная фиксация механизмов

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Подрозетники с боковыми стыковочными узлами позволяют быстро и просто осуществить монтаж сразу двух и более розеток

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

При повороте винта происходит подъем или опускание лапки. Вращение по часовой стрелке приближает прижимной элемент к стене, и закрепляет стакан в гипсокартоне

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком –  пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Такой тип установки пластиковых накладок может применяться только на разборных плинтусах из пластика

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

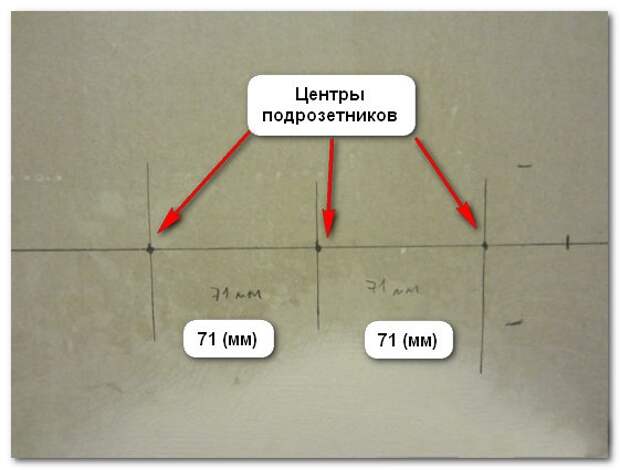

При групповой установке нескольких круглых подрозетников, один из них, имеющий увеличенную глубину, может помимо своего основного предназначения, служить в качестве распределительной коробки

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

В целях безопасности и предупреждения возгорания, при монтаже электропроводки в деревянных домах необходимо использовать металлические подрозетники

Подрозетники конкретных производителей

Каждый производитель немного варьирует размеры вокруг стандартных. Если проводится электрика конкретного бренда — то лучше использовать их же подрозетники.

Schneider Electric

Стандартный подрозетник Шнейдер Электрик диаметром 65 мм и глубиной 45 мм. Производится в России, достаточно доступный вариант.

Hegel

Ещё один русский производитель из Тамбова. Стандартный подрозетник Хегель достаточно крупный — диаметром 68 мм с глубиной 60 мм. Отлично подходит для переключателей и сложных диммеров.

LeGrand

Дорогие подрозетники Легранд французского производства — настоящие гиганты. Внешний диаметр 70 мм и глубина 65 мм. Однако, есть несколько типов подрозетников LeGrand, в том числе стандартные с диаметром 68 мм и двумя глубинами — на 40 и на 60 мм. Для установки групп они подходят лучше.

Размеры подрозетников и коронок

В стенах из различных материалов применяют специальные коронки, чтобы просверлить нишу под коробку. Подрозетники бывают открытого и скрытого типа, в первом случае сверление не потребуется. Во втором варианте необходимо узнать диаметр корпуса под розетку, чтобы правильно выбрать размер коронки.

Последствия неправильно выбранного диаметра коронки:

• Если купить инструмент с узким сверлением, дополнительно придется разбивать нишу, чтобы корпус встал на свое место.
• В просторное отверстие нужно монтировать изделие, заделывая пустоты алебастром или другим видом раствора, что приведет к ослаблению крепежа.


Различают конструкции коронок, предназначенных для сверления бетона, кирпича и гипсокартона. По форме они круглые, отличаются диаметром и напайками на режущих гранях.

Коронки для подрозетников бывают разборные и неразборные. В первом случае конструкция подлежит ремонту, если износились или сломались запчасти. Во втором устройства рассматриваются как одноразовые.

Диаметр

Поперечное сечение коробок под монтаж розеток стандартизировано.

Диаметр подрозетника по внутреннему сечению:

• Установочныекоробки обычного размера имеют одинаковый диаметр 68 мм. Это объясняется сочетаемостью с конструкцией розеток, выключателей, регуляторов. У этих электроприборов есть крепежные части, размах которых рассчитан на такие размеры.
• Распаечные, распределительныекорпуса имеют размеры от 60 до 100 мм.

Для выборки ниш под розеточные корпуса применяют коронки диаметром 70 и 75 мм. Во втором случае потребуется крепление коробки не только метизами, но и слоем алебастра.

Иногда в старых домах стоят подрозетники, установочные размеры которых по ранее действующим нормативам отличаются от действующих в большую сторону. Такие коробки могут быть по ширине 72 – 75 мм. Если подрозетник нужно поставить на это же место, возникает проблема, так как после демонтажа старой коробки остается большая ниша.

Если позволяет глубина старого подрозетника, новый устанавливают непосредственно в него. Обычно такие изделия выполнены из металла и чаще не имеют дна. Новый элемент монтируют с помощью саморезов к стенкам старого. При этом не забывают, что нужно оставить место для бокового выведения кабеля.

Глубина

Кожух с дном под розетку имеет глубину 45 мм. Это стандартная глубина подрозетника, которая не меняется у разных моделей. Для сверления потребуется оснастка, которая может выбирать материал стены на такую глубину.

Иногда встречаются варианты, когда требуется большая глубина:

• используют дополнительный корпус без дна;
• вначале формируют глубокую нишу (по расчету), используя сверлильную коронку несколько раз;
• в отверстие, глубоко утапливая, ставят корпус с дном, закрепляют его метизом (дюбелем) к основанию;
• сверху, ближе к краю устанавливают добавочный кожух, который дна не имеет;
• его также фиксируют к стенкам отверстия, сбоку заводят провода.

Установка корпуса с дном может не понадобиться, если требуемая глубина подрозетника немного превышает размер элемента без дна. В этом случае под деталь формируют нишу требуемой глубины, а подрозетник устанавливают на нужную глубину.

Межосевое расстояние и другие параметры

При монтаже одиночного подрозетника с его боков срезают квадратные ушки, чтобы они не мешали работе по установке. Если ставят несколько кожухов сразу (под пару розеток или выключателей), такие крепежные детали помогут скрепить подрозетники друг с другом. Такие замки удобны, т. к. при их использовании соблюдается межосевой промежуток.

Расстояния, которые нужно выдерживать:

• межосевое расстояние между подрозетниками в блоке должно быть строго 71 мм;
• при фиксации в гипсокартоне отверстие делают точно 68 мм, если сделать больше, крепежные лапки провалятся в материал вместе с кожухами;
• расстояние от оконного откоса до первой электророзетки из общей группы не должно быть меньше 15 – 20 см;
• розетки устанавливают на высоте от пола на 30 см, выключатели — на 90 см, регуляторы — 150 см.

Если ставят подрозеточные коробки без соединительных замков, межосевое расстояние выставляют самостоятельно с помощью рулетки.

Стандартные диаметры подрозетников не такие уж и стандартные

Стандарт делится на диаметры:

• самые ходовые в магазинах 68мм, по факту 67-68мм (т. е. почти 7 см)
• и 70мм. Но стоит брать во внимание один момент: 70мм – это диаметр у основания, но с учетом коёмочек-ребер по факту все 75мм. И когда нужно плотно установить именно 70 диаметр, все выступы (по 2,5 мм с каждой стороны) нужно срезать, и только тогда он плотно садится.


Это два самых универсальных размера. Реже встречаются подрозетники диаметром 65 и 75 мм. Это что касаемо диаметра.

Но также есть разделение и по глубине.

Популярные размеры подрозетников 40 мм (по факту около 4 см) в глубину (на фото зеленый), а есть подрозетники на 45-46мм (пускай будем считать, что 4,5 см).

Неглубокие актуальны при установке в сквозную розетку, когда стенка узкая (читать, тонкая), что часто встречается в современных новостроях. Бывает даже по 8 см. И в такую стену два подрозетника напротив друг друга просто не встанут целиком, чтобы не выпирать. Как решение, используются два вот таких по 40мм: один с одной стороны, второй с обратной стороны – как раз получается толщина стены.

Это лучше чем купить обычные глубокие подрозетники и потом думать как аккуратно частично срезать у них задники (дно).

Функции монтажных коробок

Несмотря на явные преимущества и безопасность, далеко не все мастера используют подрозетники по бетону, пребывая в уверенности, что любая розетка может быть установлена и так. Но тут стоит отметить, что отсутствие подрозетника – это всегда риск повреждения проводки и отсутствие каких-либо гарантий пожарной, электробезопасности.

Основные функции монтажных коробок:

• Прочная фиксация в стене правильно и безопасно закрепленной розетки (независимо от материала монолита)
• Защита розетки от влаги, пыли, мелкого мусора
• Обеспечение электробезопасности – любого типа подрозетники обладают важными в эксплуатации диэлектрическими свойствами, не позволяют току попадать с контактов розеток на различные конструкции стен из металла
• Гарантия локализации возможного возгорания внутри корпуса подрозетника, препятствование распространению огня за пределы элемента
• Более простой и аккуратный монтаж розетки – благодаря подрозетникам крышка элемента контактирует с ровной поверхностью, нет зазоров и щелей

Таким образом, монтаж подрозетника в бетон полностью оправдан и позволяет обеспечить более высокий уровень безопасности, длительный срок эксплуатации всей конструкции.

Технические требования

Подрозетники в бетон на современном рынке представлены в большом разнообразии. Каких-либо четких правил и параметров по их выбору нет. Главное – высокое качество исполнения и безопасный (негорючий, прочный) материал. При выборе изделий нужно помнить об основных положениях и нормах пожарной, электробезопасности.

Монтаж подрозетников в бетонном монолите осуществляется по аналогии с установкой распределительных коробок. Правильные места расположения и оптимальные расстояния указаны в СНИП.

До выбора монтажных коробок и их установки необходимо рассмотреть весь ряд имеющейся на рынке продукции и выбрать действительно качественные, произведенные по всем правилам изделия. Некоторые из норм стоит выделить отдельно.

• Прочный материал – должен быть достаточно крепким, чтобы компенсировать усилия, действующие на коробку в момент вытягивания вилки из розетки. Коробка должна максимально прочно крепиться в монолите бетона, не вылетать с розеткой вместе. Чтобы фиксация была более надежной, монтируемый подрозетник в бетон обязательно оснащается специальными зацепами (ребрами/пазами).
• Наличие технологических отверстий в коробке, предназначенных для заведения проводки вовнутрь подрозетника.
• Пластик, из которого производится коробка, должен демонстрировать диэлектрические свойства, стойкость ко влаге и разнообразным агрессивным внешним факторам.
• Для обеспечения большей прочности фиксации в монтаже используют строительный гипс или алебастр (смеси, по консистенции напоминающие пасту) – после того, как они полностью высыхают, корпус подрозетника извлечь из стены уже невозможно.
• Внутри коробки выполняются с ребрами для большей прочности крепления розеток. Изделия из металла старого типа были гладкими, что нередко становилось причиной выпадания розетки из гнезда.
• Дополнительно многие подрозетники под бетон производятся со специальными отверстиями для винтового крепления.
• Соблюдение пожаробезопасности – материал, из которого сделаны короба, должен быть негорючим, чтобы даже в случае появления пламени оно было локализовано и не пошло по помещению дальше.
• Желательно, чтобы были выполнены специальные элементы для крепления фиксаторов – так можно собирать блоки с любым числом подрозетников (двойные, тройные и т.д.).

Выбирая подрозетник под бетон, необходимо также обратить внимание на размер/диаметр, качество материала, наличие/отсутствие каких-либо дефектов, брака в конструкции, соответствие нужным параметрам и требованиям.

Коротко о главном

Диаметр приобретаемого подрозетника зависит исключительно от розетки, которую в нем будут крепить. Чтобы убедиться в том, что они походят друг к другу, желательно покупать их в одном магазине или не стесняться приносить с собой розетку и примерять.

Отверстие в стене может быть сделано немного большим, чем диаметр самого подрозетника или точно по его размеру. Это зависит от того, будет ли использоваться раствор для его крепления в стене.

Минимальное расстояние между розетками определяется по их декоративным крышкам – если розетки будут располагаться вплотную друг к другу, то надо замерять расстояние между центрами их крышек.

Предыдущая

РазноеПри включении бойлера выбивает автомат в чем проблема?

Следующая

электрика домаСистема заземления TT в частном доме

Таблица размеров сокета

| Правильно укорененные

Садовые инструментыСадоводство

0 1,407 4 минуты чтения

Инструмент для торцевых головок — это инструмент, который присоединяется к трещотке или гаечному ключу, чтобы обеспечить гораздо более эффективную работу при повороте гайки или болта. Вы можете легко ослабить или затянуть без необходимости изменять положение инструмента, как с помощью гаечного ключа. Однажды воспользовавшись, вы никогда не вернетесь!

Поскольку торцевая головка полностью охватывает головку гайки или болта, у вас также будет гораздо лучший захват и, следовательно, больший крутящий момент, чем при использовании ключа с открытыми губками.

Из-за того, что на сегодняшний день доступно множество различных форм и размеров крепежных деталей, вполне вероятно, что даже самый полный набор головок не будет предлагать все возможные комбинации. Имея это в виду, мы рассмотрим таблицу размеров сокетов, типы и то, как вы можете определить, какой из них лучше всего подходит для ваших текущих потребностей.

Содержимое

Типы размеров головок

Существует два типа стандартных размеров и типов головок. Стандартный тип также может называться SAE (Общество автомобильных инженеров) или имперской системой. В наборах сокетов все они будут расположены в порядке от наименьшего размера к наибольшему.

Чтобы добиться наилучшего соответствия вашей муфты и гайки или болта, вам необходимо определить их размер и использовать соответствующий тип размера муфты, стандартный (SAE) или метрический. Например, гайку SAE необходимо использовать с гнездом SAE, чтобы обеспечить наиболее правильную посадку.

Точно так же метрический болт следует использовать с гнездом метрического размера.

Кроме того, вы можете использовать таблицу размеров сокетов для преобразования размеров SAE в метрические размеры и наоборот, если у вас нет точного типа, который вам нужен.

Это означает, что вы сможете использовать SAE и метрические головки взаимозаменяемо с большинством типов гаек и болтов.

Размеры приводных головок

Метрические и стандартные (SAE) головки бывают трех доступных размеров: 1/4 дюйма, 3/8 дюйма и 1/2 дюйма. Измерение относится к размеру квадрата, используемого для крепления гнезда к гаечному ключу или трещотке. Головки меньшего размера, как правило, наиболее удобны для узких мест, в то время как приводные головки большего размера выдерживают больший крутящий момент, что позволяет легко полностью ослабить или выпрямить.

Типы наборов головок

В дополнение к разным размерам наборы головок также бывают разных размеров и компонентов в зависимости от области применения. Мы кратко рассмотрим некоторые из наиболее распространенных здесь в списке ниже.

Наборы ударных головок предназначены для использования с электроинструментами с электрическим или пневматическим приводом в таких областях, как ремонт и техническое обслуживание автомобилей. Их можно выковать из более толстых сплавов, чтобы предотвратить разрушение, и покрыть для предотвращения коррозии.

Наборы глубоких головок обычно доступны в виде небольших наборов или в виде отдельных насадок, поскольку они используются реже. Хорошим примером этого является свеча зажигания, гнездо которой достаточно глубокое, чтобы достать до сидящей свечи зажигания.

Наборы шестигранных головок, также называемые наборами шестигранных головок, предназначены для установки на шестигранные гайки или болты и являются наиболее распространенным типом головок.

Наборы торцевых головок с двенадцатью точками обеспечивают в два раза больше внутренних контактных точек, чем набор шестигранных головок, что упрощает установку головки на различные крепежные детали, а также позволяет использовать гайку или болт с квадратной головкой, которые нельзя использовать с шестигранник.

Таблица размеров SAE или стандартных розеток

Ниже приведена таблица размеров розеток SAE (стандарт). Это относится к инструментам, гнездам и болтам SAE.

Размер гнезда SAE
Привод 1/4”	Привод 3/8”	Привод 1/2 дюйма	Приводы 3/4”	1-дюймовые приводы
5/32″	1/4″	3/8″	7/8″	1-5/8″
3/16″	5/16″	7/16″	15/16″	1-11/16″
7/32″	3/8″	1/2″	1″	1-3/4″
1/4″	7/16″	9/16″	1-1/16″	1-13/16″
9/32″	1/2″	19/32″	1-1/8″	1-7/8″
5/16″	9/16″	5/8″	1-3/16″	2″
11/32″	5/8″	21/32″	1-1/4″	2-1/8″
3/8″	11/16″	11/16″	1-5/16″	2-3/16″
7/16″	3/4″	3/4″	1-3/8″	2-1/4″
1/2″	13/16″	25/32″	1-7/16″	2-3/8″
9/16″	7/8″	13/16″	1-1/2″	2-1/2″
	15/16″	7/8″	1-5/8″	2-5/8″
	1″	15/16″	1-11/16″	2-3/4″
		1″	1-3/4″	2-15/16″
		1-1/16″	1-13/16″	3″
		1-1/8”	1-7/8”	3-1/8”
		1-3/16″	2″
		1-1/4”	2-1/8”
		1-1/2″	2-3/16″
			2-1/4”

Преобразование размеров SAE в метрические размеры

Если вам необходимо преобразовать метрические размеры из стандартных размеров, вы можете воспользоваться приведенной ниже таблицей размеров гнезд.

Имейте в виду, что метрические размеры не всегда полностью соответствуют стандартным (SAE или дюймовым), но существуют разные размеры гнезд, полученные при обоих методах определения размеров, которые довольно близко коррелируют друг с другом.

При преобразовании размеров SAE в метрические размеры необходимо преобразовать их между дюймами и миллиметрами. Эта таблица может помочь вам преобразовать размеры в отношении гаечных ключей, головок и других инструментов.

Преобразование стандартных размеров в метрические
Размеры по SAE	Метрические размеры	Аналогичные размеры головок
5/32”	4 мм	5/32” и 4 мм почти одинаковые
	4,5 мм
3/16”
	5 мм
	5,5 мм
7/32”
	6 мм
1/4”
	6,5 мм
	7 мм
9/32”
5/16”		5/16” и 8 мм почти одинаковые
	8 мм
11/32 дюйма
	9 мм
3/8”
	10 мм
13/32”
	11 мм	7/16” и 11 мм почти одинаковые
7/16”
15/32”		15/32” и 12 мм почти одинаковые
	12 мм
1/2”
	13 мм
17/32”
	14 мм
9/16”
	15 мм	19/32” и 15 мм почти одинаковые
19/32”
5/8”
	16 мм
21/32”
	17 мм
11/16”
	18 мм
23/32”	19 мм	3/4” и 19 мм почти одинаковые
3/4”
25/32”
	20 мм
13/16”
	21 мм
27/32”
	22 мм
7/8”
	23 мм	29/32” и 23 мм почти одинаковые
29/32”
15/16”
	24 мм
1 дюйм
	25 мм
	26 мм
1-1/16”
	27 мм	точно такой же
	28 мм
1-1/8”
	29 мм
1-3/16”
	30 мм
	31 мм
1-1/4”
	32 мм
1-5/16”
	33 мм
	34 мм
1-3/8”
	35 мм

Резюме

Мы надеемся, что эта статья помогла вам быстро найти подходящий инструмент с помощью таблицы размеров головок.

Не забудьте добавить эту страницу в закладки и возвращаться к ней в любое время, когда вам нужно разработать преобразование для ваших сокетов или других инструментов. Если вам нужно переоборудовать гаечные ключи, обратитесь к нашей таблице размеров гаечных ключей.

Статьи по теме

Размеры сокетов в порядке от наименьшего к наибольшему

15 июня 2020 г. 28 июля 2022 г.

Использование гаечного ключа может быть доступно, когда вам нужно выполнить работу в сарае или по дому. Однако, когда у вас есть много разных размеров для работы, вы можете быстро перегрузить свой переносной верстак.

Выбор наборов сокетов, отображающих все сокеты в порядке от наименьшего к наибольшему, — это еще не все.

Вы должны учитывать, работаете ли вы с SAE и метрическими гайками и болтами. Кроме того, у вас разные размеры дисков, так что некоторые сокеты не подходят для отдельных сокетов.

Здесь вы можете найти все, что вам нужно знать, чтобы убедиться, что вы используете правильный размер торцевого ключа, и у вас есть правильный размер диска, чтобы соответствовать.

Наиболее распространенные размеры приводов

Привод вашего торцевого ключа представляет собой квадратную секцию, закрепленную на храповике. Определенные размеры допускают различное количество сокетов, которые могут быть как метрическими, так и SAE.

Обычно вы найдете три стандартных размера, хотя есть и другие.

• Приводы 1/4” : Вы обнаружите, что они используются для работы с низким крутящим моментом и обычно предназначены для головок меньшего размера, возможно, максимум до 14 мм.
• 3/8” Приводы : Вы найдете их наиболее универсальными, поскольку они могут закрывать большие розетки, охватывать области от работы вокруг дома до вашего автомобиля и многих других.
• Приводы 1/2” : Обычно используются для более серьезных работ на транспортных средствах, где гайки более прочные и требуют большего крутящего момента. Вы обнаружите, что они используются для гнезда размером 19 мм и выше.

Типы головок

Хотя у вас есть большое количество метрических и стандартных размеров головок SAE, вы можете использовать разные ключи для их использования.

Со следующими гаечными ключами вы можете понять, почему они быстро стали одними из самых популярных инструментов, которые можно хранить в сарае.

Ударные головки

У многих людей есть ручные инструменты, и многие головки, к сожалению, с ними не работают. Ударные головки сделаны таким образом, чтобы они работали с этими другими инструментами. Ярким примером является электрический или пневматический ударный гайковерт.

Если вы их используете, вам потребуются наборы торцевых головок, способные выдерживать более высокие крутящие моменты. Такие розетки будут более прочными, чем ваши обычные розетки.

Торцевые головки

12-гранная головка удобна и проста в использовании. Вы можете надеть его на оборудование в любом из 12 положений, что упрощает выравнивание.

В то время как 12-гранные розетки хорошо подходят для большинства легких и бытовых задач, шестигранные, с другой стороны, были выбраны для более важных аппаратных ситуаций, требующих значительного крутящего момента.

Шестиочковые имеют меньшую вероятность поскользнуться в этой ситуации. Считается, что шестигранная розетка будет более долговечной, чем 12-гранная, потому что ее внутренние стенки прилегают к шести сторонам оборудования.

Неглубокие и глубокие головки

Обычные неглубокие головки могут не касаться гайки или болта до тех пор, пока верхняя часть шпильки или болта не коснется верхней части размеров втулки, или если вы работаете в ограниченном пространстве. Хорошим примером являются свечи зажигания, а также некоторые колесные гайки.

Таблицы размеров головок

В следующих таблицах указаны размеры головок в порядке метрических размеров и размеров головок SAE.

Таблица размеров метрических головок

Привод 1/4”	Привод 3/8”	Привод 1/2”	Привод 8” 7 4 мм 5,5 мм 8 мм 19 мм 36 мм 4,5 мм 6 мм 9 мм 20 мм 38 мм 5 мм 7 мм 10 мм 21 мм 41 мм 5,5 мм 8 мм 11 мм 22 мм 46 мм 6 мм 9 мм 12 мм 23 мм 50 мм 7 мм 10 мм 13 мм 24 мм 54 мм 8 мм 11 мм 14 мм 25 мм 55 мм 9 мм 12 мм 15 мм 26 мм 58 мм 10 мм 13 мм 16 мм 27 мм 60 мм 11 мм 14 мм 17 мм 28 мм 63 мм 12 мм 15 мм 18 мм 29 мм 65 мм 13 мм 16 мм 19 мм 30 мм 67 мм 14 мм 17 мм 20 мм 31 мм 70 мм 15 мм 18 мм 21 мм 32 мм 71 мм 19 мм 22 мм 33 мм 75 мм 20 мм 23 мм 34 мм 77 мм 21 мм 24 мм 35 мм 80 мм 22 мм 25 мм 36 мм 26 мм 38 мм 27 мм 40 мм 28 мм 41 мм 30 мм 42 мм Таблица размеров разъемов SAE Привод 1/4” Привод 3/8” Привод 1/2” Привод 3/4” Привод 1” 5/32″ 1/4″ 3/8″ 7/8″ 1-5/8″ 3/16″ 5/16″ 7/16″ 15/16″ 1-11/16″ 7/32″ 3/8″ 1/2″ 1″ 1-3/4″ 1/4″ 7/16″ 9/16″ 1-1/16″ 1-13/16″ 9/32″ 1/2″ 19/32″ 1-1/8″ 1-7/8″ 5/16″ 9/16″ 5/8″ 1-3/16″ 2″ 11/32″ 5/8″ 21/32″ 21/32″ 2-1/8″ 3/8″ 11/16″ 11/16″ 1-5/16″ 2-3/16″ 7/16″ 3/4″ 3/4″ 1-3/8″ 2-1/4″ 1/2″ 13/16″ 25/32″ 1-7/16″ 2-3/8″ 9/16″ 7/8″ 13/16″ 1-1/2″ 2-1/2″ 15/16″ 7/8″ 1-5/8″ 2-5/8″ 1″ 15/16″ 1-11/16″ 2-3/4″ 1″ 1-3/4″ 2-15/16″ 1-1/16″ 1-13/16″ 3″ 1-1/8” 1-7/8” 3-1/8” 1-3/16″ 2″ 1-1/4” 2-1/8” 1-1/2″ 2-3/16″ 2-1/4” Таблица размеров переходных розеток Здесь вы можете найти размеры розеток в порядке от самого маленького до самого большого, которые вы, скорее всего, будете использовать дома или в автомобиле (и полный набор розеток). Вы можете быстро использовать таблицу преобразования, чтобы сравнить размер гнезда в метрических единицах с размером гнезда SAE и наоборот. Таблица преобразования SAE в метрические единицы Размеры SAE Метрические размеры Аналогичные размеры головок 5/32 дюйма 5/32 дюйма и 4 мм почти одинаковые 4 мм 5/32” и 4 мм почти одинаковые 4,5 мм 3/16 дюйма 5 мм 5,5 мм 7/32” 6 мм 1/4” 6,5 мм 7 мм 9/32” 5/16” 5/16” и 8мм почти одинаковые 8 мм 5/16” и 8 мм почти одинаковые 11/32 дюйма 9 мм 3/8” 10 мм 13/32” 11 мм 7/16” и 11 мм почти одинаковые 7/16” 7/16” и 11мм почти одинаковые 15/32” 15/32” и 12мм почти одинаковые 12 мм 15/32” и 12 мм почти одинаковые 1/2” 13 мм 17/32” 14 мм 9/16” 15 мм 19/32” и 15 мм почти одинаковые 19/32” 19/32” и 15мм почти одинаковые 5/8 дюйма 16 мм 21/32” 17 мм 11/16” 18 мм 23/32” 19 мм 3/4” и 19 мм почти одинаковые 3/4” 3/4” и 19мм почти одинаковые 20 мм 13/16” 21 мм 27/32” 22 мм 7/8” 23 мм 29/32” и 23 мм почти одинаковые 29/32” и 23мм почти одинаковые 29/32 дюйма 15/16” 24 мм 1 дюйм Вы найдете эту таблицу размеров головок более полезной, потому что, если вы используете неметрическую головку на гайках размером около 14 мм, 17 мм или больше, что требует некоторого усилия, вы можете быстро скруглить углы, и вы застрянете. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт 2019 © Все права защищены.
