Каков срок службы фундамента на винтовых сваях, сколько должен стоять фундамент

Коррозия – это самопроизвольное разрушение металлов, вызванной химическим или физико-химическим воздействием. По механизму протекания различают коррозию:

• химическую;
• электрохимическую.

Химическая – это химическая реакция поверхности металла с коррозионно-активной средой, которая не сопровождается возникновением электрохимических процессов на границе фаз. У винтовых свай возникает, как правило, в точке соприкосновения металла с кислородом или жидкостью (грунтовые воды).

Срок службы свайно-винтового фундамента при таком воздействии будет зависеть от уровня водородного показателя кислотности среды в грунте (при пониженном уровне pH, характерном для кислой среды, скорость повышается) и от типа грунта. Так как доступ кислорода к металлу ограничен под толщей грунта, то чем глубже расположена свая, тем ниже скорость химической коррозии.

Электрохимическая – протекает через электродные реакции, чаще – во влажной среде. К этому виду относят коррозию:

• в водных растворах;
• атмосферную под влиянием пленок влаги на поверхности;
• в грунте (почвенная).

Для фундамента из винтовых свай наибольшую опасность представляют два подвида электрохимической коррозии – атмосферная и почвенная.

Атмосферная коррозия считается менее губительной, чем почвенная. Однако такой подход не учитывает тип грунта, в котором эксплуатируется конструкция. Конечно, водонасыщенные глинистые грунты характеризуются высокой степенью агрессивности по отношению к стали, но в то же время в супесях и песках коррозия будет протекать примерно с той же интенсивностью, что и в атмосфере. Да и скорость атмосферной коррозии не является величиной постоянной, зависит от природы металла и влажности воздуха.

Скорость и степень разрушительности почвенной коррозии также будут зависеть от множества факторов: типа грунта, его коррозионной агрессивности по отношению к стали, влажности пористости, кислотности, электропроводности и т.д.

Кроме того, существует ряд дополнительных факторов, на которые также стоит обратить внимание, рассматривая механизмы воздействия почвенной коррозии на металлические конструкции.

Если катод и анод расположены близко друг к другу (как это происходит в случае со стальными сваями), а рН влаги в грунте >5, коррозионные продукты могут образовывать покрытие, защищающее поверхность стали. В этом случае коррозия будет равномерной, и ее скорость будет падать во времени. Так, английские исследователи Е. Прентис и Л. Уайт в своей работе «Подводка фундаментов под существующие здания» отмечают, что металлическая оболочка сваи остается неповрежденной до тех пор, пока она соприкасается с грунтом.

Одним из возможных объяснений этого явления может служить то обстоятельство, что поверхность оболочки каждой такой сваи вследствие наличия в грунте кислорода несколько ржавеет, причем этот образующийся слой ржавчины благодаря соприкосновению с землей удерживается на месте, не позволяя обнажиться следующему слою, который мог бы оказаться подверженным коррозии. Иными словами, благодаря образованию некоторого налета ржавчины труба оказывается защищенной этим слоем от дальнейшего ржавления (подробнее «Коррозия винтовых свай. Как продлить срок службы свайно-винтового фундамента?»).

Таким образом, скорость коррозионных процессов нелинейна и находится в сильной зависимости от условий окружающей среды. А значит, срок службы фундамента из винтовых свай можно и нужно увеличивать.

КАКОЙ СРОК СЛУЖБЫ У ВИНТОВЫХ СВАЙ? | Что такое сваи

Какой срок службы фундамента, какие факторы влияют на продолжительность его эксплуатации? Правильно выполненное армирование, гидроизоляция, дренаж могут значительно продлить сроки использования строения. Многие сегодня отдают предпочтение конструкциям, которые не занимают много времени на строительство, но отличаются надежностью и долговечностью. К числу таких можно отнести свайно-винтовой фундамент. Производители заявляют, что фундамент отлично простоит до 200 лет, но так ли это? Проблема в том, что для расчетов берутся идеальные условия, а в реальности такого достигнуть невозможно, значит, вместо 150-200 лет фундамент может простоять всего 30-50 лет, а это очень мало. В чем же особенности свайно винтового фундамента, как продлить сроки его эксплуатации?

Схема устройства винтовой сваи.

При использовании для фундамента винтовых свай не стоит забывать про качественную обработку. Сваи изготавливаются из листового железа с толщиной до 5 мм, которые внизу имеют лопасть, закрученную по спирали. Самым слабым местом свай является сварной шов, именно тут и в месте соединения с лопастью появляются ржавчина и следы повреждений. При выборе труб необходимо особое внимание уделять их качеству, нельзя покупать изделия у неизвестного производителя. Слишком низкая цена и отсутствие сертификатов — это повод задуматься, стоит ли их покупать. Такой фундамент долго не простоит.

ПРАВИЛА ОБРАБОТКИ ВИНТОВЫХ СВАЙ

Схема строповки сваи.

Чтобы увеличить сроки службы свайного основания, необходимо не забывать об обработке труб специальными составами. Лучше всего сразу покупать изделия, которые прошли обработку горячим цинкованием, так как в домашних условиях такую процедуру не выполнить. Отлично себя зарекомендовал и холодный цинк, который в жидком виде наносится на поверхность металла.

Стоит сразу отметить, что горячее цинкование намного качественнее и дороже, но отдельные производители указывают только, что цинк использовался для покрытия, но вот каким он был — умалчивают. Чаще всего для обработки используют холодный цинк, который можно купить по более низкой цене, после чего обработать все трубы самостоятельно.

Не рекомендуется покупать окрашенные трубы для свайного фундамента, так как под слоем привлекательной краски часто уже кроются следы ржавчины.

Внешне их не видно, покупатель может ничего не заподозрить, такие сваи уже не пригодны для использования. Намного надежнее приобрести краску-полимер, после чего перед монтажом окрасить все сваи самостоятельно. Будьте внимательны при покупке!

ВЕРНУТЬСЯ К ОГЛАВЛЕНИЮ

БЕТОНИРОВАНИЕ СВАЙ

Некоторые заявляют, что винтовая свая может вполне простоять в полом виде, то есть бетонировать ее не стоит. Это прямой путь для сокращения сроков службы фундамента. От услуг таких мастеров лучше сразу отказаться, так как фундамент прослужит всего до 30 лет, после чего опоры начнут стремительно ржаветь, терять свою надежность.

Схема монтажа сваи.

Бетонирование производится для получения дополнительной жесткости и устойчивости опоры. Чтобы внутреннюю часть трубы хорошо защитить от негативного влияния воздуха, ее обязательно надо бетонировать. Кислород отрицательно влияет на железо, вызывая химическую коррозию. При покупке винтовых свай необходимо сразу уточнить, какие условия бетонирования требуется соблюдать для конкретного изделия. Если работы будет выполнять специально нанятая бригада, то необходимо проконтролировать, чтобы трубы не были просто засыпаны смесью из песка и цемента. Это намного проще и дешевле для исполнителя, но для заказчика обернется немалыми расходами впоследствии при ремонте фундамента.

Важно правильно выбирать состав бетона. Лучше всего покупать уже готовые сухие заводские смеси, в противном случае возможна быстрая электрохимическая коррозия, так как бетон отлично впитывает в себя влагу, а винтовую сваю герметичной назвать очень сложно. При замешивании в раствор рекомендуется добавлять специальные пластификаторы, которые помогут защитить изделие, будут выполнять роль гидроизоляторов.

ВЕРНУТЬСЯ К ОГЛАВЛЕНИЮ

ЧТО ОЗНАЧАЕТ ГОСТ ДЛЯ СВАИ?

При приобретении винтовых свай многие производители заявляют, что ГОСТ на такие изделия не выдается. Но все это не соответствует действительности, лучше сразу отказаться от покупки изделий, для которых единственный документ — это справка с размытым значением срока службы в 200 лет. Такие трубы выходят из «гаражного» производства, они плохого качества, совершенно не подходят для устройства фундамента под жилой дом. Максимум для чего их можно использовать — это постройка сарая.

Сваи для винтового фундамента надо покупать только у официального производителя, который изготавливает их в заводских условиях, согласно установленным сегодня ГОСТам. На все изделия есть сертификаты, где четко прописаны условия использования, сроки службы при определенных условиях эксплуатации.

ВЕРНУТЬСЯ К ОГЛАВЛЕНИЮ

КАКИЕ СРОКИ СЛУЖБЫ У ВИНТОВЫХ СВАЙ?

Схема видов свайных фундаментов.

Сегодня можно услышать, что винтовые сваи представляют собой лучшую замену любому типу фундамента, что сроки службы такой конструкции самые высокие. Но так ли это на самом деле, может ли свайный фундамент прослужить больше 150 лет, как утверждают производители? В данном случае легко в сроках эксплуатации убедиться самостоятельно.

При толщине лопасти сваи в 5 мм это значение делится на 0,03 мм в год, т. е. на скорость коррозии. При этом получается значение в 150 лет, о котором всегда упоминают производители свай. Но все не так просто. Например, для самого обычного дома берется металлическая свая с толщиной стенки в 4 мм, а лопасти — в 5 мм. Самым слабым местом у нее будет участок перехода воздух-земля. При коррозии в 0,03 мм срок службы уже составит 130 лет, а не 150. Это значение для среднекоррозионных грунтов со слабым воздействием.

Есть и еще один момент — труба ржавеет не только с внешней стороны, коррозия ее повреждает и изнутри, даже если допустить использование специальной обработки. Отсутствие кислорода уменьшает скорость коррозии всего на 30%, то есть сроки службы уже передвигаются на отметку в 85 лет, что почти в половину меньше, чем было заявлено изначально.

Дальше требуется учесть коэффициент запаса прочности. Для металла допустимое значение находится на уровне 1/3 — для наконечника трубы при нагрузке в 5000 кг. Какой вывод можно сделать? Если поставить свайный фундамент с завяленными показателями, при этом не выполнить внутреннюю антикоррозионную защиту, то срок службы составит не 150 лет, как указывает производитель, а всего около 30 лет.

Долговечность винтовой сваи можно немного увеличить, если выполнить антикоррозионную защиту трубы изнутри. Для этого применяется горячее цинкование, нанесение так называемого холодного цинка, защита из битума и прочее. Использование грунтовки — это трата денег, которая не приносит никакой пользы, даже если их производители и кричат на каждом углу о таком эффекте. В этом случае сроки службы свай можно продлить максимум до 100 лет, но только для слабокоррозионных грунтов. Даже через 60-70 лет видимых следов повреждений не будет, хотя внутри процесс уже может запуститься.

Нельзя во всем полагаться на слова производителя, так как заявленный срок службы дается для идеальных условий, достигнуть которых при обычном строительстве невозможно. Реально сроки службы свайного фундамента составляют от 40 до 70 лет, при дальнейшем использовании уже возможны сильные повреждения, проведение ремонтных работ. Обязательно при монтаже фундамента требуется обеспечить антикоррозионную защиту, так как она хоть и не дает того эффекта, о котором говорится, но все же может продлить срок эксплуатации почти вдвое.

винтовыесваимонтаж.рф

⁉️ ГОСТы и сроки службы для винтовых свай

Винтовая свая — срок службы

Это один из наиболее часто задаваемых вопросов. Каков срок эксплуатации винтовой сваи, и от чего он зависит?

Прежде всего, срок службы свай, зависит, конечно же, от грамотного расчёта и установки. Если при изготовлении свай не была нарушена технология производства, если сваи бережно хранились и перевозились, то в результате мы получим гарантию качества и долгой службы. Немаловажное значение имеет и антикоррозийная обработка свай – именно от неё большей частью зависит то, сколько свая «проживёт» в земле. Современные методы обработки, включающие окраску винтовой сваи эмалью на основе эпоксидной смолы, допускают срок службы около ста лет, а при других методах обработки свай – например, горячем цинковании, срок продлевается ещё лет на 20-30. Кроме того, имеет значение и сам металл, и которого изготовлена свая. Оптимальным по устойчивости к коррозии сейчас считается чугун – сваи из чугуна более долговечны, чем стальные. Если же свая имеет литой наконечник, а не сварной – то срок её службы также продлевается за счёт устойчивости лопасти к истиранию, коррозии и отсутствия швов.

К сожалению, порой приходится наблюдать разочарование некоторых людей, которые, воспользовавшись, как, казалось бы, надёжной технологией, вынуждены через десять лет наблюдать сваи, глубоко поражённые коррозией. Помните о том, что при использовании «повторно» металла, кустарном производстве, неграмотном завинчивании свай, отсутствии пробного завинчивания и прочих деталей, присутствующих у некачественных производителей, срок службы свай уменьшается в разы!

Винтовые сваи – ГОСТ

Как и всякий стройматериал, винтовая свая должна подлежать неким нормам. Принятые правила сертификации, касающиеся материала для фундамента, обычно связаны с маркой металла, из которого производится изделие, и подверженности коррозии. Это, прежде нормы (Коррозии металла и Единой системы защиты от старения и коррозии), ГОСТ Р 9.905-2007/ГОСТ 5272-68. По этим ГОСТам срок службы любой винтовой сваи, от коррозии защищённой, должен составлять более ста лет! Беря во внимания ГОСТы, затрагиваемые непосредственно металлов, то здесь уместен — ГОСТ 9.908-85, который собственно говоря, и регламентирует срок службы в вышеуказанных пределах.

Также при производстве винтовых свай используются ГОСТы, которые касаются производства стальных труб, которые служат основанием сваи: к примеру, ГОСТ 8732, ГОС 8731, ГОСТ 1050, ГОСТ 19281 в зависимости от используемой марки стали.

Что же до непосредственно несущих характеристик свай, то они регулируются чаще всего СНиПами, в которых указывается нагрузка, которую должна выдерживать свая. К примеру, климатические условия и сроки службы свай в зависимости от этих параметров указаны в СНиП 23-01, а зависимость срока службы и нагрузка в зависимости от типа грунта – СНиП 2. 02.03 и СНиП 2.02.01.

Также для расчёта чаще всего используются и другие нормы, например, СНиП 2-23-81 (90), регламентирующий нагрузки на стальные конструкции.

Конечно, соблюдение всех допустимых норм – задача каждого строителя, но тщательный расчёт и планирование возможно лишь с привлечением квалифицированных специалистов.

Винтовые сваи отрицательные и положительные отзывы

Срок службы винтовых свай отзывы отрицательные

Игорь 40 лет: Да…. вот и верь после этого всем рекламам. Фирма указывает что срок службы свай до 200 лет, но… но как обычные б-у трубы с приваренным винтом ( плохо приваренным) могут добить до 200 лет, они и 10-15 с трудом проживут… В общем был крайне расстроен, хорошо что не узнал об этом во время монтажа своего дома, решил сделать хороший ленточный фундамент.
Марина 27 лет: Пообщался с представителем данных свай, вот что он мне рассказал ,что качественный фундамент это качественные сваи + грамотная установка. А с тем учетом, что у нас сейчас все «профессионалы» только с точки зрения стоимости их услуг.. то я в замешательстве как не прогореть и не попасть на «и так сойдет» качество.

Владимир 49 лет: Как поцензурней сказать, сваи эти полное фуфло… То качество и те якобы «защитные» покрытия можно встретить только в рекламе…горячее цинкование… где это все??? Такие трубы и сами по себе дорогие и если еще и самостоятельно заниматься покрытием и внутренним бетонированием то они покажутся «золотыми», к черту такое качество и такую стоимость ,я лучше воспользуюсь старым проверенным ленточным фундаментом.

Олег 31 год: Где были наши глаза когда мы решили обратишься в фирму, через пару лет дом стал «ходить ходуном» особенно в ветреную погоду.

Срок службы винтовых свай отзывы положительные

Евгений 37 лет: Таким фундаментом доволен все сделали в лучшем виде и предоставили сертификат качества. Так что такая работ вполне стоила таких денег, думаю лет 50 (хоть и гарантировали до 150 лет) дом простоит без ремонта свай. Посмотрим, что будет лет через 5-10.
Елена 41 год: 7 лет назад муж выбрал для постройки дома именно фундамент на сваях, хотя и не был точно уверен, обзвонил фирмы, выбрал и поехал на консультацию. Там ему рассказали и защитных покрытиях, качественном монтаже. Я была против – дорогое удовольствие. Хотя сейчас мы с моим мужем не жалеем дом на месте, его не повело, да и фундамент нареканий нет.

Иван 55 лет: Хороший знакомый у меня занимается установкой вот таких свай, предложил для моего будущего дома сделать фундамент на сваях. Подумал, подумал, и согласился, сам в этом я не разбегаюсь, а он может помочь и бригадой и хорошими этими… сваями. Предложил съездить с ним посмотреть как они ведут установку, ну что.. приехал… посмотрел, вроде все на высшем уровне, хотя я мало в этом разбираюсь. Решил заказать у него установку фундамента (к тому же он гарантию давал и скидочку небольшую как знакомому).

Николай 32 года: Хоть и делали все без машин (вкручивали с помощью прутов 2 человека, что выглядело довольно странно), но в последствие дом стоил, с фундаментов все хорошо.

Винтовые сваи отзывы отрицательные видео

Подобрано для вас:

Реальный срок службы винтовых свай

Свайно-винтовой фундамент при условии правильного расчета и выбора качественных свай очень долговечный. Главное его преимущество заключается в высокой принимающей и амортизирующей способности, что позволяет сохранять геометрию дома десятки лет.

Реальный срок службы винтовых свай составляет 200 лет. Однако, некоторые сталкиваются с такой ситуацией, что уже спустя 30-50 лет фундамент начинает проседать. Почему это происходит?

Что сокращает срок службы винтовых свай

Выделяют 2 основных группы факторов – объективные и субъективные. Первые зависят от качества стали, антикоррозийного покрытия и типа грунта. Вторые – от умения тех, кто осуществляет монтаж свайного фундамента.

Объективные факторы

Все винтовые сваи изготавливаются из стали. Отличие заключается в наличии и объеме легирующих добавок и способе защиты от коррозии.

Пример воздействия коррозии на сваю

• механическое воздействие грунта;
• скорость химической реакции – напрямую зависит от глубины погружения сваи. Чем глубже ввинчивается, тем медленнее разрушается металл

Средняя скорость разрушения стали
Тип грунта	Скорость, мм/год
Глина	0,0032
Суглинка, супесь	0,0040
Песок	0,0029
Илистая почва	0,32
Высокое содержание грунтовых вод	0,22

• электрохимическая реакция – воздействие блуждающих токов;

• цинкование как единственный способ борьбы с коррозией.

Методы защиты

• самым лучшим способом считается использование легирующих добавок при производстве свай и финального антикоррозийного покрытия.

Важно! Не рекомендуется приобретать уже покрытые краской сваи у неизвестного производителя. В некоторых случаях так маскируют коррозийные очаги. Лучше покрывать самостоятельно за несколько дней до монтажа.

• увеличение толщины стали – чем толще материал, тем медленнее он разрушается. В среднем каждый миллиметр прибавки добавляет минимально 15 лет;
• бетонирование уже установленной сваи – этот способ на 80% предотвращает развитие коррозийных процессов и нивелирует воздействие блуждающих токов.

Важно! Для бетонирования свай используйте готовые смеси с высокой концентрацией пластификаторов, которые в свою очередь также защищают сваи изнутри.

Субъективные факторы

Подавляющее большинство жалоб на свайный фундамент связано именно с самодельным его монтажом.

Кураж-монтаж

Какие ошибки допускают при изготовлении свайного фундамента:

• использование самодельных свай;
• повторное использование без надлежащей антикоррозийной защиты;
• нарушение технологии завинчивания;
• выкручивание сваи при обнаружении ошибки;
• ввинчивание сваи в заранее подготовленную яму;
• экономия на материале

Рассчитать количество свай и стоимость фундамента вы сможете с помощью удобного калькулятора.

завод винтовых свай и фундаментов. Россия.

Сколько проживет фундамент на винтовых сваях?

Все зависит от производителя свай. Каждая компания имеет свои стандарты и свой подход к выбору материалов.

К сожалению, сейчас большинство производителей стремятся снизить цену на сваи и экономят в первую очередь на стали. Тонкая сталь некачественной марки будет находиться в земле 40–50 лет, после чего сгниет и перестанет выполнять свои функции.

Компания «Тимерлайн» отказалась от экономии на производстве, так как качественный результат для нас на первом месте. За годы работы мы зарекомендовали себя как надежного поставщика винтовых свай. У нас есть офисы в нескольких городах России и развитая дилерская сеть. Мы изготавливаем сваи из стали марки 20 толщиной от 4 мм. По ГОСТу такая конструкция имеет срок эксплуатации от 70 лет. Мы покрываем сваю антикоррозийным покрытием на основе эпоксидных смол или полиуретана и заливаем бетон внутрь сваи. Это увеличивает срок службы наших свай еще на 15–20 лет.

Как сделать пол?

Пол на винтовых сваях устраивается из бруса, пропитанного антисептиком, что препятствует разрушению древесины в процессе эксплуатации. Иногда строители в целях экономии материалов и времени в качестве обвязки винтовых свай используют несколько соединенных между собой досок. Мы не рекомендуем использовать доски вместо бруса: они подвержены деформации и перекосам. При устройстве пола нижние венцы обшиваются и создается черновой пол, на котором крепится утеплитель. Следите, чтобы не было перекосов: они приводят к появлению щелей, а значит и к теплопотерям. Лучший материал для создания связующих элементов свай – брус 150*150 мм. Для промежуточных лагов подойдет доска 50 мм.

Нижний венец строения из бруса соединяется между собой запилами и крепится замковыми соединениями. Места соединений жестко затягиваются шпильками или болтами. Брус жестко крепится болтами или специальными конформатами к оголовкам винтовых свай – это поможет надежно закрепить все строение к фундаменту. В креплениях и узлах соединения деталей здания и фундамента нельзя использовать гвозди и саморезы. Они не придают сооружению достаточной жесткости и надежности, что приведет к перекосам, деформациям или разрушению строения.

Как утеплить пол?

Особенность свайного фундамента – пространство под домом, которое продувается ветром. Холодный воздух охлаждает пол снизу, увеличивает теплопотери и вызывает дискомфорт от пребывания в доме. Пол нужно утеплять.

Для этого вам необходимо обустроить черновой пол на нижних венцах. По сути, черновой пол – это нижний слой пола, который нужен вам для одной цели: на нем будет крепиться утеплитель. Среди огромного выбора теплоизоляционных материалов мы рекомендуем базальтовую плиту или минеральную вату. Возможен и другой вариант, который удобен вам. Помните о закрытии фундамента – это сделает теплоизоляцию еще эффективнее.

Далее мы рекомендуем подумать о пароизоляции – для этого подойдет даже рубероид или полиэтиленовая пленка. Главное, не оставляйте щелей в стыках. Они разрушат слой теплоизоляции.

Сверху этой конструкции кладется чистовой пол из досок, ДСП и любых других материалов, которые вы хотите видеть в доме в качестве пола.

Как закрыть фундамент?

Сегодня существует множество разных способов. Мы подробно разберем каждый из них:

1. Навесная конструкция. Он создается просто: из металлических обрезков создается обрешетка, к сваям крепятся направляющие, а по периметру насыпается подушка из песка. На направляющих крепятся декоративные панели, а швы закрываются герметиком. 2. Цокольный сайдинг. Сайдинг – не самый эстетичный, зато очень надежный материал для того, чтобы закрыть фундамент. Для его реализации не нужны рабочие – вы сможете сделать это сами.

a. Выройте по периметру дома траншею глубиной до полуметра, шириной 0,3-0,4м. Ее внутренняя граница должна немного за стенами дома.
b. Вырытый котлован нужно покрыть слоем рулонной гидроизоляции и уложить дренажную трубу из ПВХ. По бокам в нескольких местах нужно сделать выходы на поверхность для промывки при заливании.
c.Трубы накрываются слоем мелкой щебенки толщиной в 10 см. Траншея засыпается песком. Далее вы должны сделать отмостку из брусчатки или бетонной стяжки.
d.Из металлических или деревянных элементов создается каркас под сайдинг.
e.Сайдинговые панели крепятся с помощью J-профиля, наружных и внутренних углов. Между панелями и отмосткой оставляют промежуток в 3–5 см.

3. Кирпич. Если у вас нет желания и времени рыть траншею и варить каркас под навесы, вы можете закрыть цоколь кирпичом. К сваям фундамента по самому низу приваривается металлический угловой профиль. Уголок с шириной полки 120 мм и длиной от 6 м до 12 м предварительно обрабатывается защитным антикоррозийным составом. Кирпич выкладывается, начиная с оформления углов.

4. Пластиковые панели. Способ для экономных хозяев. Они доступнее кирпича и не проигрывают в эстетике. Устанавливаются аналогично навесным конструкциям – на направляющие, закрепленные металлическим каркасом к сваям.

Почему у конкурентов дешевле?

Винтовая свая изготавливается из стали. Поэтому ее цена напрямую зависит от качества металла и покрытия. Мы работаем в одной ценовой категории с конкурентами, имеющими собственное производство. Цены дешевле наших устанавливают фирмы-однодневки, которые не могут позволить себе сталь высоких марок и современное оборудование.

Мы изготавливаем винтовые сваи на станках с ЧПУ по собственным разработкам (например, лопасть в 1,5 витка). Используем только качественную сталь и покрытие. Большинство конкурентов не могут похвастаться станками или качественными материалами – все этапы делают вручную и без понимания принципов работы свай. Например, при монтаже дешевой сваи может отделиться лопасть, а краска (которая оказывается обычной «3 в 1») – слезть.

Почему не заказать у конкурентов?

Вы сами выбираете поставщиков материалов. Если вы в процессе строительства не хотите переживать за фундамент, лучше обращаться в крупные компании. У крупных поставщиков есть проектировщик, который рассчитает несущую нагрузку, сделает рабочий проект, и на основании нагрузок даст гарантию на фундамент. Обратите внимание на сертификат соответствия на продукцию, так как многие недобросовестные компании покупают поддельные документы.

Помните, сваи из некачественного материала может «повести», после чего дом или другая постройка «просядет». Это может привести к обрушению и большим денежным затратам на ремонт.

Можно ли заказать сваи без монтажа?

Да, конечно. Мы приложим к вашему заказу подробные инструкции по установке фундамента, но мы рекомендуем обратиться к нашим монтажникам. Установка с применением специального оборудования гораздо надежнее, чаще всего займет несколько часов. Наши монтажники устанавливали фундамент на склонах и других труднодоступных местах.

Фундамент на винтовых сваях для дома — плюсы и минусы, срок службы, как его выбрать и сколько он стоит, а также отзывы владельцев

Профессиональный монтаж винтовых свай от ведущей компании на рынке! К вашим услугам: продукция собственного производства, бригады квалифицированных сотрудников, необходимая техника и максимально быстрые сроки – все опоры установим за один день! Свяжитесь с нами по номеру: +7 (495) 212-11-61 и узнайте подробности, чтобы сделать заказ на самых выгодных условиях!

Особенности фундамента на сваях

Основные преимущества заключаются в том, что фундамент на винтовых сваях сооружается за короткие сроки и стоит на порядок ниже других видов основания – ленточного и плитного. Также он отличается относительно высокой несущей способностью, однако здания в несколько этажей и строения из тяжелых материалов (кирпича и др.) возводить на нем не рекомендуется.

Другие достоинства:

• Простая технология устройства и минимальное количество земляных работ.
• Возможность продолжения строительных работ в день установки свай.
• Предрасположенность к модернизации – при необходимости постройку можно расширить уже в ходе эксплуатации путем монтажа дополнительных свай.
• Отсутствие влияния уровня расположения грунтовых вод.
• Абсолютная стойкость к морозному пучению.
• Качественная вентиляция подполья – благодаря этому свайные основания идеально подходят для деревянных строений.
• Длительный срок службы – качественные металлические сваи, дополнительно обработанные противокоррозийными средствами, способны прослужить 50 и более лет.
• Возможность установки винтовых опор вручную, без привлечения спецтехники.

Основные недостатки винтового фундамента:

• Отсутствие конструктивной возможности сделать подвальный или цокольный этаж.
• Необходимость утепления подпольного пространства, что ведет к дополнительным финансовым затратам.
• Высокая сложность или даже невозможность сооружения на каменистых и скалистых грунтах.
• Пагубное воздействие коррозии на металл – поэтому не рекомендуется устройство фундаментов этого типа вблизи источников блуждающих токов (электроподстанции, электрофицированные железные дороги, вышки сотовой связи и т.д.)

Иные сферы применения винтовых свай

Множество раз одни и те же сваи используются для закрепления башенных кранов и других тяжёлых машин, которым нужен упор при работе. Чтобы прочно установить машину на новом месте, теперь достаточно выкрутить сваи и ввинтить их на новом месте. Не обойтись без свай на наклонной строительной площадке, а также в местах, где возможны сильные порывы ветра.

Также на винтовых сваях уже давно держатся дорожные знаки, опоры для рекламных щитов, где особенно ценится возможность оперативного переноса конструкции и устойчивая защита от вандалов. Сваи практически невозможно выдернуть из земли, а на их выкручивание может потребоваться сообразительность, да и время, что и делает их не интересными для нарушителей порядка.

Устанавливаются сваи на время точно так же, как и для постоянного использования. Вся разница при возведении временного свайно-винтового фундамента заключается лишь в отсутствии бетонирования полостей свай. И, конечно, необходимо особенно тщательно следить за процессом установки, чтобы случайно не повредить сваю – в ином случае дальнейшее её использование уже не будет представляться возможным. А чтобы не возникали проблемы с установкой, нужно верно проводить расчёт и не ошибаться с определением типа грунта.

Возможность повторного использования винтовых свай, а также длительный срок их эксплуатации наряду с высокой надёжностью стали причиной высокой популярности винтовых свай при самом разном строительстве. Свайно-винтовой фундамент заслужил популярность и у военных, и у промышленников и в частном секторе. Установка такого фундамента в соответствии со всеми стандартами качества делает сооружение настоящим долгожителем – и всё это за которое время и при невысокой стоимости.

Комментарий специалиста нашей компании

Винтовые сваи приобретают все большую популярность. Что неудивительно, при таком количестве достоинств очень малое число недостатков. Установка вручную, отсутствие всякого рода вспомогательных механизмов – это и сделало их популярными. Такая особенность, как многократное использование этих строительных материалов, делает их особенно полезными. Любое временное сооружение сможет простоять надежно. Всего лишь ввинтить сваи в грунт, а через некоторое время их выкрутить – вот и вся премудрость. При возведении разного рода построек в малоэтажном строительстве эта их особенность просто незаменима. Можно поставить ее где угодно – на крайне тесных площадках, болоте, лишь в скалах нельзя – а через некоторое время выкрутить и перенести в другое место. Если бы их не было, то с тяжелыми машинами было бы работать значительно сложнее. Что уж говорить о разнообразных павильонах, которые время от времени возводятся в честь каких-либо мероприятий, домиков геологов, которые также держатся на этих сваях, прочих сооружениях такого плана. Даже рекламные щиты и дорожные знаки устанавливаются именно на винтовые сваи – их легко будет перенести в другое место в случае необходимости.

Мехряков Алексей – ведущий инженер

Особенности, влияющие на долговечность

Винтовые сваи изготавливаются из стали, что обуславливает высокую прочность свай и устойчивость к механическим факторам. Благодаря винтовой конструкции, сваи легко устанавливаются без применения тяжелой техники. Отсутствие ударных воздействий в процессе монтажа весьма положительно влияет на целостность внутренней структуры свай, что способствует более длительному сроку службы по сравнению со сваями с ударным типом установки.

Подробнее о свайном фундаменте и технологиях его обустройства вы можете узнать здесь Мы же отметим, что профессиональный подбор и монтаж винтовых свай обеспечивают возможность эксплуатации фундамента вплоть до 100 и более лет.

Что способствует снижению долговечности?

Негативно на срок службы свайно-винтовых конструкций влияют следующие факторы:

• Механическое воздействие подвижных грунтов. Как мы уже выяснили, винтовые сваи переносят данные воздействия лучше иных типов фундамента за счет своей конструкции. Влияние данного фактора на долговечность минимально, конечно, если речь не идет о совсем уж экстремальных условиях.
• Термическое воздействие. Сезонные колебания температур приводят к систематическим циклам расширения и сужения металла. Внутренняя структура материала нарушается, появляются микротрещины, что приводит к снижению несущей способности свай. Однако отрицательные результаты многократных циклов заморозки-разморозки, в случае использования качественных свай, проявятся не скоро. Особенно если количество свай рассчитывалось с некоторым запасом на случай снижения несущей способности.
• Химическая коррозия. В данном случае, все зависит от конкретных особенностей площадки. При высокой кислотности почв и систематическом увлажнении свай (грунтовыми или дождевыми водами) процесс коррозии будет идти быстро, а в сухих песчаниках – медленно. Так же интенсивность химической коррозии зависит от глубины монтажа свай: чем глубже, тем слабее коррозия (за счет меньшего количества кислорода, контактирующего с металлом).
• Электрохимическая коррозия. Возникает в результате окисления свай некоторыми агрессивными компонентами в составе грунтов под воздействием блуждающих токов. В зоне риска находятся фундаменты, расположенные вблизи подземных кабелей, промышленных объектов и тому подобного.

Есть ли методы увеличения срока службы свайно-винтового фундамента?

Конечно, например:

• Использование свай с более толстыми стенками. Каждый дополнительный миллиметр толщины металла прибавит около 15 лет срока эксплуатации.
• Использование свай из легированной стали защити от химической коррозии.
• Предварительная обработка свай лакокрасочными антикоррозийными покрытиями.
• Бетонирование внутреннего ствола. Это исключит попадание туда влаги, а так же увеличит несущую способность сваи. Однако использовать данный метод следует аккуратно, дабы не создать лишнего напряжение в свае. В основном, аккуратность следует проявить при подборе состава бетона.

• Гидроизоляция подвала изнутри с помощью инъектирования полиуретановых смол
• Грунтовая вода в подвале, что делать?

Важные отличия винтовых свай от других типов фундамента

Свайно-винтовые конструкции заметно отличаются от бетонных и кирпичных оснований. Они более легкие и простые в возведении, но нисколько не уступают в прочности и надежности своим монолитным аналогам.

Особенности закручивания:

• ввинчивание винтовых свай производится с помощью мобильного сваекрута или вручную без использования громоздкого оборудования, это упрощает процесс и снижает издержки;
• время монтирования каждой сваи всего 30-40 минут, это значит, что за один день вполне реально построить фундамент для бани, сарая или небольшого дома;
• при закручивании винтовых свай не используется тяжелая техника – тракторы, экскаваторы не испортят участок и не потребуют расширять проем для проезда;
• не применяется бетонирование участка, что экономит время и средства;
• не требуется выравнивание или другая подготовка территории;
• винтовые опоры можно использовать на наклонных участках и практически на любых типах грунта;
• после проведения работ не остаются груды мусора, ямы, траншеи и другие последствия, поэтому не нужно ничего убирать и приводить в порядок участок.

А главное – пользоваться фундаментом можно в тот же день, сразу после завершения работ по закручиванию.

Услуги по закручиванию винтовых опор от компании «КЗС»

Мы не только являемся ведущим производителем свайно-винтовых конструкций, но и осуществляем их профессиональную установку.

Почему вы должны заказать закручивание именно у нас:

• продукция собственного производства с гарантией качества;
• составление смет, проектов и расчетов;
• собственные бригады опытных монтажников;
• комплектующие и оборудование – все, что нужно для грамотной установки;
• собственный парк строительной техники;
• доставка на объект и установка за один день;
• лучшие цены в Москве.

СХЕМА РАБОТЫ
1. Заявка онлайн или по телефону	2. Расчет стоимости	3. Заключение договора	4. Доставка и монтаж

Чтобы заказать установку по лучшей цене, свяжитесь с нами по телефону или через сайт и сделайте действительно выгодное приобретение!

Оставить заявку на расчет стоимостиПозвонить менеджеру

ВАМ ТАКЖЕ МОЖЕТ БЫТЬ ИНТЕРЕСНО:

• Замена фундамента на винтовые сваи
• Ремонт фундамента сваями
• Ремонт фундамента деревянного дома сваями
• Установка винтовых свай под стоящий дом

Субъективные факторы

Много проблем с качеством и надежностью свайного фундамента возникает из-за самодельного неправильного монтажа. Часто срок эксплуатации свай сокращается из-за:

• применения самодельных конструкций;
• повторного применения свай без антикоррозийной защиты;
• неправильная технология закручивания;
• сваи выкручивают в случае ошибок;
• сваи закручивают в подготовленные ямы;
• экономят на материале.

Длительный срок эксплуатации свай обусловлен не только качественными материалами и сваями, но также правильным и грамотным монтажом. Специалисты компании «Сваисад» помогу Вам подобрать качественные сваи высокого качества, и произведут их установку. Мы гарантируем отличное качество нашей работы. Свайный фундамент от наших специалистов прослужит Вам максимально большой срок.

Раздел

Возможные препятствия при монтаже винтовых свай.

Идеальным случаем строительства свайно-винтового фундамента можно признать, когда монтаж ведется на голом ровном земельном участке без зданий, заборов и деревьев, а грунт на стройплощадке однородный и не имеет включений из камней, крупный корней, закопанного строительного мусора и т. п. Однако в жизни так бывает далеко не всегда. Рассмотрим разные случаи препятствий для монтажа.

2.1. Близкое расположение от точки установки винтовой сваи забора, стены, дерева, столба. Если препятствие расположено ближе 3-х метров, но дальше 30-ти сантиметров, то это обстоятельство несколько замедляет монтаж сваи, но только в том случае если монтаж винтовой сваи ведется вручную. Однако монтажные бригады нашей компании используют мобильные механизированные установки для закручивания винтовых свай, поэтому никаких сложностей с установкой свай вблизи препятствий не возникнет.

2.2. Очень близкое расположение препятствия.

Сваю невозможно закрутить ближе чем 30 см от существующей стены или забора. При разработке проекта фундамента это обстоятельство надо учитывать.

2.3. Пни и деревья.

Если точка установки винтовой сваи приходится точно на большое дерево или невыкорчеванный пень, то сваю закрутить в этой точке невозможно. Возможные пути устранения препятствия: заранее срубить дерево и выкорчевать пень, или же перенести точку установки сваи несколько в сторону.

2.4. Препятствия естественного происхождения.

Иногда в процессе закручивания сваи оказывается, что в глубине грунта залегают включения камней. Камни мелкой фракции, до 5 см в размере, для винтовых свай не оказывают отрицательного влияния. Крупные камни, попавшие точно на пути сваи, делают дальнейшее закручивание невозможным. Камни средней крупности, 5-10 см в размере, как правило, хоть и не препятствуют дальнейшему закручиванию сваи, но вызывают смещение острия сваи в сторону, что в свою очередь вызывает некоторое отклонение оси сваи от вертикали.

Методы устранения препятствия:

Если же вам не нравится такое расположение сваи, то придется сваю выкрутить обратно, в месте ее установки раскопать лопатой яму, выбросить камни и продолжить закручивание сваи. Вынутый из ямы грунт засыпается обратно и утрамбовывается вокруг сваи.

Камни средней крупности могут привести к некоторой неточности в установке свай, тут придется выбирать: или некоторый наклон сваи и точная установка верхушки, или строгая вертикальность но некоторый увод в сторону верхушки.

2.5. Препятствия искусственного происхождения.

Иногда на поверхности земли лежат, а чаще при закручивании сваи обнаруживается, что в толще грунта залегают бетонные плиты или блоки, остатки старых фундаментов, крупный строительный мусор. В таких условиях установка сваи становится невозможной, фундамент будет сделан бригадой за исключением тех свай, которые попадают на указанные препятствия, стоимость фундамента будет перерасчитана пропорционально количеству неустановленных свай и в зависимости от того, оставляет заказчик себе неустановленные сваи или возвращает их обратно.

2.6. Неадекватные соседи (председатель кооператива, охрана), препятствующие проезду техники или проведению шумных работ – предупредите нас об этом заранее, будем думать, как поступить, вместе.

Правила установки винтового фундамента

• Главное правило – сваи должно вкручиваться вертикально с минимальным отклонением от оси не более 1-2 градусов.
• Не рекомендуется вкручивать винтовые сваи там, где под фундамент была выкопана яма.
• После установки винтовых свай их рекомендуется залить бетоном. Если данный фундамент должен нести конструкцию большого веса, то для усиления такого фундамента заливка винтовых сваи бетоном позволило бы сильно укрепить конструкцию. Заливка бетоном винтовых свай может предотвратить их преждевременное разрушение от проникновения внутрь свай воды (в следствии коррозии) и её замерзания в периоды низких температур.
• Винтовые сваи не устанавливаются на скалистом грунте и крайне не рекомендуется устанавливать такие сваи на грунтах биогенного характера — торфяниках, или рыхлых просадочных грунтах.

Производство винтовых свай в СПб

На собственном производственном комплексе опытные сотрудники компании «Русская Свая» совершенствуют технологии изготовления свай и тщательно следят за всеми этапами их производства. Чтобы мы могли смело сказать, что фундамент на винтовых сваях при соблюдении всех производственных и строительных технологий – одна из самых долговечных, практичных и надежных конструкций.

Получить профессиональную консультацию наших специалистов и оформить заказ вы можете по телефону +7 (812) 408-25-00.

О необходимых инструментах для строительства

Ниже пошаговая инструкция о строительстве.

Чтобы выполнить установку нужно подготовить следующие предметы:

• лопату;
• разметочные колья;
• водяной уровень;
• рулетку;
• оголовки, размерами 25х25 см;
• цемент;
• болгарку;
• емкость, в которой будем приготавливать бетонный раствор;
• магнитный уровень;
• воду;
• песок;
• при отсутствии проведенного электричества потребуется генератор;
• маркер белого цвета;
• сварочный аппарат;
• антикоррозионное покрытие;
• двухметровые трубы, которые будут играть роль рычагов, их нужно будет надеть на лом.

Стоит упомянуть, что монтаж винтовых свай вручную потребует помощь других людей. Вам потребуются трое мужчин.

Это интересно: Лента демпферная для теплого пола: разбираем обстоятельно

Каков срок службы фундамента на винтовых сваях, сколько должен стоять фундамент

1. Самый эффективный способ защиты свай от коррозии – использование большей толщины стенки ствола и лопасти.

Увеличение толщины металлопроката всего лишь на 1 мм увеличивает срок службы даже в наиболее агрессивных грунтах (зола, шлак), в которых практически не строят, до 20 лет, не говоря уже об обычных грунтах, где этот показатель может доходить до 50 лет.

Защитное покрытие можно рассматривать только как дополнительную меру (подробнее «Сравнительный анализ различных типов антикоррозийного покрытия»). Из-за абразивного воздействия в процессе погружения сваи оно почти всегда получает повреждения. А при условии сохранения целостности, срок службы неметаллического покрытия, даже нанесенного в соответствии с ГОСТ «Лакокрасочные покрытия» составляет не более 10 лет, горячего цинкования – 15 лет (данные опубликованы Американским институтом стали и сплавов AISI).

Но насколько следует увеличивать толщину металлопроката? Всегда ли в этом есть необходимость?

Чтобы ответить на эти вопросы, еще до начала проектирования фундамента следует провести на участке строительства геолого-литологические изыскания и измерения коррозионной агрессивности грунтов (КАГ). Это процедуры, адаптированные под нужды индивидуального жилищного строительства, позволяют получить все данные, необходимые для подбора толщины стенки ствола и лопасти в соответствии с требованиями к жесткости и прочности, а также сроку службы (ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения»). Подробнее о расчете толщины металлопроката в статье «Подбор толщины стенки винтовой сваи на основании требований к сроку службы».

2. Фундамент будет стоять дольше, если при заказе Вы выберете сваи из легированной стали.

Легирование стали делает ее более устойчивой к негативному воздействию, так как добавляемые присадки улучшают физико-механические характеристики металла. Подробнее в статье «Использование стали различных марок в производстве винтовых свай».

3. На долговечности фундамента положительно скажется и применение цинковых анодов.

Это вариант протекторной защиты, при котором металл с повышенными электроотрицательными качествами (ингибитор) при наличии электролита образует гальваническую пару с основным металлом. Обладая большим электроотрицательным потенциалом, ингибитор становится анодом и постепенно растворяется, защищая основной металл от разрушения.

4. Заполнение канала ствола винтовой сваи также замедляет развитие коррозионных процессов на внутренней поверхности ствола (подробнее «Обоснование необходимости бетонирования ствола»).

Ограничить доступ влаги к металлоконструкциям можно с помощью правильной обшивки цоколя и устройства дренажной системы (примеры в разделе «Отделка и утепление цоколя»).

Таким образом, срок службы свайно-винтового фундамента зависит от разных факторов, но в первую очередь от того, насколько ответственно вы подходите к проектированию и строительству.

Выбор строительной площадки

Местоположение строительной площадки определяется в соответствии с назначением возводимого здания и типом его конструкций. Строительная площадка выбирается без наличия наледи и отсутствия паводковых вод.

Участки земли, расположенные у подножия гор, зачастую насыщены наледями, вздутиями пучинистых грунтов и глубинными прожилками льда. На пологих склонах такие явления не наблюдаются. Такие участки наиболее приемлемы для строительства.

Для оценки пригодности участка под строительство производят геодезическую съёмку. Также делают съёмку окружающей местности. Это позволит обрисовать всю картину направления естественных водных потоков, возможность их отвода и устройства канализационных каналов.

Как правильно сделать выбор?

Выбор винтовых свай состоит из двух этапов:

• Определение подходящего типоразмера и вида винтовых свай.
• Выбор конкретных изделий по качеству и соответствию требованиям.

Первый этап практически полностью выполняется во время проектирования дома. Поэтому говорить о нем нет смысла.

Второй этап обычно выполняют представители фирмы, с которой заключен договор.

Если по каким-либо причинам приходится выбирать самостоятельно, следует обратить внимание на следующие детали:

• Толщина стенок трубы не должна быть меньше 4 мм.
• Толщина лопастей — не менее 5 мм.
• Качество сварки должно быть максимально высоким.
• Наличие слоя оцинковки.
• Тип и качество наконечника.

По этим критериям можно выбрать наиболее качественные изделия.

ВАЖНО!

Если какие-либо позиции не удовлетворяют установленные требования, от приобретения таких свай лучше отказаться.

От чего зависит выбор типа фундамента

При выборе типа фундамента — любого, а не только свайного — необходимо учитывать ряд факторов:

• наличие и уровень залегания грунтовых вод на участке;
• тип грунта, его состояние и глубина промерзания;
• планируемая величина нагрузки от здания;
• наличие подвального помещения и подземных коммуникаций под домом;
• используемые строительные материалы;
• расчетный срок службы постройки.

Расчеты для обустройства свайно-ростверкового, свайно-винтового, свайно-ленточного и свайно-забивного фундамента лучше доверять лицензированным организациям. Для самостоятельного монтажа недостаточно посмотреть пару видео — для обустройства таких оснований требуются профессиональные знания и навыки.

Ищите Ондулин в официальном интернет-магазине

Кровля Ондулин «Черепица»

Дешевле натуральной черепицы. Гарантия 20 лет! Не протекает. Не выгорает. Легко перевозить.

от 259 р/м²

В официальный магазин

Кровля Ондулин Смарт

Система «умный замок» — защищает от протечек. Быстрый и простой монтаж. Легкий вес. Гарантия 15 лет!

от 254 р/м²

В официальный магазин

Кровля Ондувилла

Имитирует натуральную черепицу. Гарантия 25 лет! Не протекает. Не нагревается на солнце.

от 400 р/м²

В официальный магазин

Обвязка винтовых свой ростверком

К верхней части труб приваривают оголовки и обвязывают ростверком. Эта конструкция должна располагаться на высоте 0,5-0,7 м от земли.

Для выполнения этой работы подходит несколько видов строительных материалов: железобетон, деревянный брус и металлический швеллер. Каждая технология обладает преимуществами и недостатками.

Технология обвязки различными материалами

При обвязке железобетоном по всему периметру монтируют съемную опалубку. Внутри сооружают армирующий каркас из рифленой арматуры и связывают его с опорами. Конструкцию заливают бетонным раствором. Преимуществом железобетонной обвязки является высокая несущая способность. По такой технологии строят кирпичные дома.

При обвязке сооружают армирующий каркас.

Для металлического ростверка к оголовкам с помощью сварного шва крепят швеллер. Такая конструкция уступает железобетону в прочности, но экономит время и средства.

Ростверковая обвязка деревянным брусом крепится к оголовкам болтами или саморезами.

Бревна соединяются в полдерева. Такая технология подходит для срубов и каркасных домов.

Срок службы

В идеальных условиях (грунт, не обладающий разрушительным воздействием на материал, отсутствие коррозии и т. д) опора способна прослужить до 300 лет, а при наличии оцинкованного слоя — до 800 лет.

Так утверждают производители и маркетологи, хотя никаких оснований для этого у них нет. С момента изобретения не прошло еще и 299 лет, поэтому относиться к подобным заявлениям всерьез нельзя. Идеальных условий не существует, а воздействия и обычная усталость металла никуда не делись.

Поэтому реальным сроком службы такого фундамента следует считать 50-75 лет, хотя возможны отклонения в ту или иную сторону.

Срок службы винтовых свай под фундамент

Винтовые сваи сегодня все чаще используются для возведения фундаментных фундаментов частных домов и при возведении крупных промышленных объектов. Опоры этого типа испытывают огромные нагрузки и после завершения строительства здания продолжают подвергаться разрушительному воздействию факторов окружающей среды. Именно поэтому многие сейчас задаются вопросом, есть ли смысл использовать винтовые сваи или срок службы этих широко доступных строительных элементов слишком мал?

Немного истории

Сваи винтового типа появились около 200 лет назад. Все это время они широко использовались при строительстве мостов, причалов, вышек, линий электропередач и многих других серьезных объектов. Есть много свидетельств того, что срок службы винтовых свай может достигать 150 лет. Например, до сих пор не обрушился пирс, который более полутора веков простоял в морской воде на подобных опорах.

Существуют целые музеи, где посетители могут воочию осмотреть наконечники самых первых винтовых свай. Однако это не означает, что металлические конструкции будут служить вечно.Отрицательные отзывы о сроке эксплуатации винтовых свай вполне оправданы, так как опоры, изготовленные своими руками, действительно быстро разрушаются. Технология изготовления строительных конструкций характеризуется массой нюансов и особенностей. Если нормы производства были нарушены, готовые сваи не продержатся и трети срока. Поэтому очень важно обращать внимание на эти тонкости при выборе конструкций для фундамента.

Срок службы по ГОСТ

Согласно ГОСТу срок службы винтовых свай составляет от 60 до 120 лет. Также в ГОСТе указана следующая информация:

• Электромеханическая коррозия металла в почве развивается со скоростью от 0,02 до 0,05 мм в год.
• Толщина стенок шнека и самой опоры не менее 5-6 мм.
• Стенки труб разрушаются со скоростью 5 мм/0,5 = 100 лет.

Кроме того, сваи покрывают специальными полимерными составами двухкомпонентного типа, сохраняющими свои свойства в течение 7-15 лет.Это позволяет продлить срок службы винтовых свай под фундамент. Если эти условия были нарушены в процессе изготовления, изделия будут менее надежными и долговечными.

Есть ли разница между литыми винтовыми и сварными наконечниками свай

Между такими изделиями нет существенных различий. Литые наконечники изготавливаются из стандартной стали с маркировкой 35L. Основное отличие этих опорных элементов состоит в том, что винтовые линии не привариваются к конусам свай, а сразу отливаются вместе с ними.Однако мало кто знает, что на самом деле литые наконечники привариваются к трубе. Это означает, что при их использовании не удастся избежать сварочных швов.

Если говорить о недостатках литейных наконечников, то при их производстве необходимо контролировать уровень качества заливки. Кроме того, их изготовление невозможно без использования ультразвукового оборудования. Дело в том, что материал, из которого изготовлено изделие, может иметь мелкие трещины, поры и пустоты, что значительно снизит прочностные характеристики и срок службы винтовых свай.

Сварные наконечники можно проверить самостоятельно, ведь даже при визуальном осмотре появляется возможность оценить качество изготовления изделий. Сваи с литой линией почти на 25% дешевле.

Есть ли разница между окрашенными и оцинкованными наконечниками свай

Основное отличие в устойчивости к коррозии. По многочисленным отзывам, срок службы винтовых свай, обработанных ЛКМ, значительно ниже из-за влияния агрессивной среды.Защитное покрытие держится максимум 15 лет, после чего металлические изделия начинают быстро покрываться ржавчиной.

Сваи, прошедшие горячее цинкование, не подвергаются коррозии в течение 40-50 лет. Однако все зависит от агрессивности почвы. Благодаря методу горячего цинкования на поверхности свай образуется слой толщиной 0,2 мм, который не изнашивается в течение длительного периода времени. Кроме того, защитный слой цинка не сотрется при завинчивании опоры.

Также стоит обратить внимание на стоимость продукции. Опоры, прошедшие горячее цинкование, будут стоить на 25% дороже изделий, обработанных лакокрасочными материалами.

Что влияет на снижение долговечности

Срок службы фундамента на винтовых сваях может быть значительно снижен за счет следующих факторов:

• Воздействие подвижных грунтов. В нормальных условиях грунт оказывает минимальное влияние на винтовые сваи. Однако если речь идет о экстремальных условиях и повышенной подвижности грунта, это может сказаться на эксплуатационных характеристиках опор.
• Термическое действие. Из-за сезонных колебаний температуры металл постоянно сужается и расширяется, его структура нарушается. Несущая способность опор значительно снижается, так как в материале появляются трещины и поры. При использовании качественных свай количества циклов замораживания и размораживания хватает на срок до 120 лет, такого не бывает.
• Химическая коррозия. При превышении уровня кислоты в почве ржавчина на сваях будет распространяться намного быстрее.
• Электромеханическая коррозия. Аналогичные повреждения возникают при сильном окислении свай из-за блуждающих токов, в состав которых может входить грунт. Чаще всего электромеханической коррозии подвержены опоры, расположенные недалеко от подземных кабелей или различных промышленных объектов.

Как продлить срок службы винтовых свай

Есть несколько способов, которые помогут продлить «жизнь» фундамента, установленного на опорах данного типа:

1. Используйте сваи с утолщенными стенками.Каждый миллиметр металла продлевает срок службы примерно на 15 лет.
2. Используйте опоры только из легированной стали. Сваи следует обрабатывать специальными составами, предотвращающими химическую коррозию.
3. Если изделия не защищены от ржавчины, необходимо самостоятельно покрыть их антикоррозийными составами.
4. Выполнить бетонирование внутреннего ствола. Благодаря этой процедуре удается защитить конструкцию от влаги и повысить несущую способность опоры.

Не рекомендуется использовать ударную технику при установке свай. Это позволит сохранить структуру изделий и увеличить срок их эксплуатации. Если сваи собраны по регламенту, то опоры прослужат до 100 лет.

Преимущества винтовых свай

Несмотря на проблемы, которые могут возникнуть при эксплуатации данного вида опор, они все же очень часто используются для возведения фундаментов и возведения других сооружений.Это обусловлено следующими преимуществами винтовых свай:

• Фундамент среднего размера можно возвести в кратчайшие сроки (не более 1-2 дней).
• Стоимость фундамента снижается почти вдвое, благодаря чему возведение всей конструкции обойдется намного дешевле.
• Винтовые сваи оптимально подходят для использования на неустойчивых грунтах.

Подведение итогов

Зная правду о сроке службы винтовых свай, можно построить прочный, надежный и долговечный фундамент за короткое время.Главное условие – соблюдение технологического процесса изготовления опор и правильный монтаж изделий.

Винтовые сваи — Почему качество так важно

В фундаментах лучше не экономить на качестве винтовых свай! Будь то сарай, палуба, дом или любой другой тип проекта, качество ваших винтовых свай напрямую повлияет на долговечность вашей конструкции.

Вот 3 причины, по которым винтовые сваи GoliathTech превосходят сваи наших конкурентов.



1. Наши сваи изготовлены из стали высшего качества

В компании GoliathTech мы используем сталь высшего качества для производства винтовых свай, поэтому вы можете рассчитывать на более прочные сваи для фундамента из винтовых свай .

Наши сваи (размером до 4 1/2″) изготовлены из стали с минимальным пределом текучести 60 тысяч фунтов/кв.

С практической точки зрения, меньшие сваи GoliathTech могут обеспечить такую ​​же производительность, как и большие сваи наших конкурентов, что позволяет нашим клиентам получить значительную экономию . Это особенно полезно для клиентов, которые могут задаться вопросом: « какого размера должны быть стопки? » или « сколько винтовых свай мне нужно? ».

Чтобы убедиться, что ваш винтовой свайный фундамент действительно высокого качества, наши инженеры провели сотни испытаний для получения наиболее точных данных о наших сваях.Таким образом, мы точно знаем, насколько прочны наши сваи , и мы можем соответствовать всем отраслевым стандартам. Вы можете узнать больше об этом здесь.



2. Наши сваи с горячим цинкованием

Винтовые сваи должны быть оцинкованы для обеспечения качества и долговечности. Некоторые предприятия будут продвигать свои оцинкованные сваи, однако важно отметить, что процесс оцинковки может варьироваться , что затем влияет на долговечность винтовых свай.

В GoliathTech, , мы гарантируем нашим клиентам, что наши спиральные сваи были оцинкованы методом горячего погружения, что гарантирует их срок службы в течение 100 лет!

Вы должны знать об этом различии, задавать вопросы и избегать спиральных свай, окрашенных , оцинкованных или изготовленных из необработанной стали (черного цвета) .

Некоторые процессы защищают сваи от коррозии только в течение нескольких месяцев , если они подвергаются воздействию агрессивной среды, что может привести к разрушению вашей системы фундамента на винтовых сваях .

Наши сваи всегда на 100 % оцинкованы , за исключением некоторых случаев, когда может применяться следующее постановление CCMC, дающее право на установку неоцинкованных свай . Это также подлежит утверждению зарегистрированным профессиональным инженером только после проведения обширных испытаний на почвенную коррозию на месте.

Если установлено, что условия (почва и окружающая среда) вызывают коррозию стали, должна быть обеспечена защита стали. Определение наличия коррозионных условий и спецификация защиты от коррозии должны выполняться зарегистрированным профессиональным инженером , имеющим лицензию на практику в соответствии с законодательством соответствующей провинции или территории.Если определение наличия коррозионных условий не завершено перед установкой, изделие , включая все его принадлежности , должно быть оцинковано методом горячего погружения в соответствии с требованиями CAN/CSA-G164 (ASTM A123/A123M-17). ) с минимальной толщиной 610 г/м ² или другим способом, который обеспечивает эквивалентный уровень защиты и сопротивления истиранию, признанный CCMC приемлемым.

На практике это означает:

• Головки свай должны быть оцинкованы
• Спирали должны быть сварены до их цинкования
• Все крепежные детали должны быть оцинкованы



3. Наше непревзойденное ноу-хау

Благодаря ноу-хау и опыту наших инженеров наши клиенты доверяют нам, когда приходит время установить систему фундамента на винтовых сваях . Наши инженеры обладают всеми необходимыми знаниями для установки винтовых свай в соответствии с отраслевыми стандартами благодаря сверхточным расчетам .

Все продумано и продумано до последнего миллиметра:

1. состав почвы,
2. компрессионная способность,
3. растягивающие нагрузки,
4. боковые нагрузки,
5. глубина посадки,
6. объем спирали,
7. расстояние между сваями и т. д.

Вы должны знать, что после того, как франчайзи GoliathTech проведет измерения на строительной площадке клиента, они отправят планы проекта инженерной группе .Эти профессионалы не торопятся, чтобы проверить все и запросить детали, когда это необходимо для завершения проекта.





О GoliathTech

Вы работаете в сфере строительства ? Уже более 15 лет компания GoliathTech сочетает в себе прочность и ноу-хау, чтобы предложить лучшее решение для крепления для поддержки ваших жилых и коммерческих проектов. Наши первоклассные винтовые винтовые сваи подходят для любого типа установки или применения.Наша служба установки адаптируется к каждому типу почвы и не повреждает землю или какие-либо конструкции. Доверьтесь опыту и опыту компании GoliathTech в реализации ваших строительных проектов. Найдите установщика винтовых свай в вашем регионе или станьте франчайзи.



Китай Винтовые винтовые сваи Поставщики, Производители, Фабрика — Индивидуальные винтовые сваи оптом

Описание спиральных винтовых свай Простота установки — для установки требуется простая буровая машина, которая занимает несколько минут. Чрезвычайно экологически чистые характеристики — Цементный фундамент в конструкции не только нанесет необратимый ущерб растительности, но и повлияет на…

Отправить запросНачать чат

Информация о продукте

Описание винтовых свай

Простая установка

– Для установки в течение нескольких минут требуется простая буровая машина.

Чрезвычайно экологически чистые характеристики

— Цементный фундамент в конструкции не только нанесет необратимый ущерб растительности, но и повлияет на экологический баланс почвы и воды.Также требуется большое количество воды. Поэтому винтовой свайный фундамент не нужно разрушать заводом.

Достижение точного позиционирования

— По сравнению с цементным фундаментом винтовой фундамент может быть установлен с помощью GPS или тахеометра для точного позиционирования, что может легко обеспечить согласованность фундамента в трехмерном пространстве и с высокой точностью. декоративное значение.

Долгий срок службы

— Винтовые сваи Bristar, изготовленные из Q235 (горячее цинкование), могут гарантировать длительный срок службы благодаря своей высокой коррозионной стойкости.

Широкая область применения

— Спиральная винтовая свая может использоваться в широком диапазоне, например, для солнечных электростанций, заборов, деревянных домов, рекламы и других базовых объектов.

Параметр спиральных винтов свай

78

25 лет

	Hot Dip Galvanization 80μ
Foundation Type	Открытая земля винт
Длина	От 500 мм до 2500 мм, по индивидуальному заказу
9,0002 Толщина трубы939395 мм, 2,75 мм, 3 мм, 3,5 мм, подгонять
Наружный диаметр	48 мм, 60 мм, 70 мм, 76 мм, 89 мм, индивидуальные
Размер спирали	толщиной 2,0 мм- 6. 0mm, диаметр 100 мм-220 мм, подгонять
толщина фланца	6 мм — 12 мм, индивидуальные
	120 мм-250 мм, индивидуальные
серии	фланца Top, U формы Top
Срок службы	25 лет

Список продуктов Спиральные винтовые сваи

Процесс изготовления винтовых свай

Простая установка винтовых свай S буровые сваи

Эталонная набивка винтовых свай

Hot Tags: винтовые сваи, Китай, поставщики, производители, фабрика, оптовая торговля, индивидуальные, образец, в наличии

Запрос

5 вещей, которые нужно знать о винтовых опорах

Если вы боретесь с проблемами фундамента, вот 4 вещи, которые нужно знать о винтовых сваях, чтобы определить, помогут ли они вам. Не для всех проблем с фундаментом требуются винтовые сваи. Иногда это может быть простое решение, такое как установка домкрата или перекрытие балок пола. Во многих случаях затопление и высокая влажность могут быть причиной проблем с фундаментом, независимо от решения.

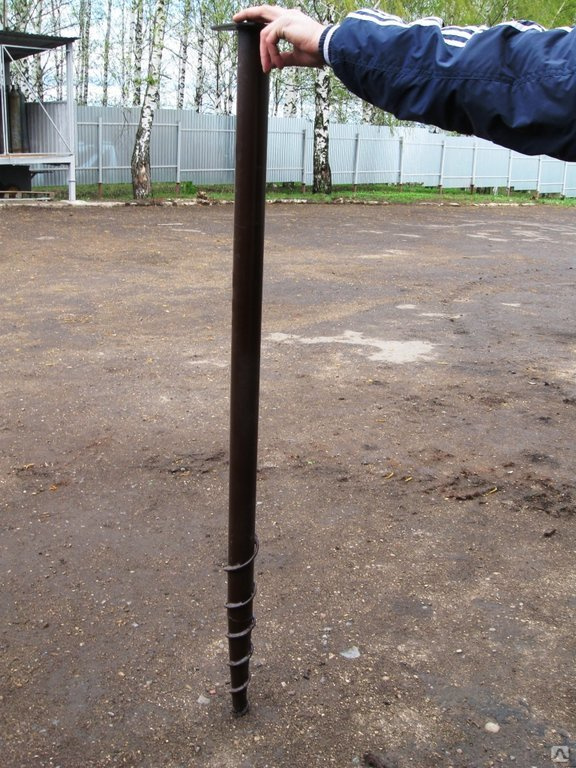

Что такое спиральный пирс

Винтовая опора представляет собой изготовленный стальной штифт, используемый при строительстве и коррекции фундамента. Винтовой пирс можно использовать в коммерческих или жилых проектах. Спиральные опоры могут поддерживать все, от небоскребов до мостов, домов, палуб и пешеходных дорожек.

Спиральные сваи часто используются для устранения проблем с фундаментом в домах и других строениях. Спиральные сваи считаются постоянным решением для ремонта фундамента. Имейте в виду, что могут потребоваться другие решения. Гидроизоляция подвала, устранение плесени, контроль влажности и даже герметизация подполья могут потребоваться наряду со спиральными сваями, опорами для пола, ремонтом изогнутых стен из углеродного волокна и сестринскими балками.

Что такое резка стены фундамента

Что такое резка фундаментной стены

Как работает спиральная опора или свая

При установке винтовых свай механизатор с помощью специального оборудования вкручивает винтовую сваю в землю наподобие штопора.Это отличается от бура, удаляющего землю. Пирс постоянно установлен для поддержки конструкции. Свая также специально разработана для удовлетворения требований проекта по нагрузке.

Как долго служат винтовые сваи

Это, конечно, зависит от многих факторов. Некоторые компании, использующие дешевые винтовые сваи, будут иметь более короткий срок службы. Crawl Space Ninja всегда использует лучшие продукты, чтобы ваш дом был защищен и не беспокоил вас. Марка винтовых свай, которую мы использовали, в зависимости от состояния почвы может прослужить до 150 лет.

Дорогие винтовые сваи

Опять же, это зависит от многих факторов. Скажем так, ремонт фундамента вашего дома обычно стоит более 1000 долларов. Многие рекомендательные компании по благоустройству дома говорят, что в среднем ремонт фундамента с использованием винтовых свай может стоить от 5000 до 15000 долларов. Помните, что размер дома, пренебрежение ремонтом и масштабы ремонта — все это играет важную роль в стоимости винтовых свай или любого проекта ремонта фундамента.

Когда следует использовать винтовые сваи

Винтовые сваи используются для сжимающих нагрузок по отношению к фундаменту.Обычно это происходит, когда ваш нижний колонтитул, часть дома, на которой все находится, поврежден или смещен. Спиральные опоры поднимают нижний колонтитул и, следовательно, поднимают дом до его первоначального уровня сборки. Нижний колонтитул обычно повреждается из-за плохих почвенных условий. Спиральные опоры устанавливаются, чтобы принять нагрузку от почвы и поддержать фундамент вашего дома.

Вам нужен ремонт фундамента с помощью винтовых свай? Если это так, свяжитесь с Crawl Space Ninja, и мы будем рады помочь. Кроме того, сообщите нам в комментариях ниже, если вы заметили другие проблемы с фундаментом, которые мы не упомянули в этой статье.

Посетите наш магазин «Сделай сам»

Свяжитесь с нами, если вам нужна помощь в ремонте вашего подвального помещения, подвала, чердака, воздуховодов, ремонта фундамента или дренажа во дворе, нажав здесь.

Узнайте о франшизе Crawl Space Ninja.

Сколько стоят спиральные пирсы?

Спиральные сваи обеспечивают поддержку фундамента и могут использоваться для множества конструкций и приложений. Их можно использовать как в жилых, так и в коммерческих целях, предлагая поддержку нагрузки за счет растяжения или сжатия, которое осуществляется через стальной вал, оснащенный одной или несколькими круглыми пластинами.Название первоначально произошло от физического дизайна свай, которые напоминают спираль. Спиральные сваи обычно добавляются к существующим фундаментам для поддержки опоры при повреждении конструкции или когда инфраструктура построена на нестабильном грунте.

При определении стоимости винтовых свай важно учитывать несколько факторов. Чтобы получить наиболее точную оценку, вам необходимо обратиться к опытному установщику, который будет учитывать следующие критерии.



Сколько стоят винтовые сваи?

При расчете стоимости винтовых опор ряд переменных, таких как состояние грунта, размер конструкции, ее конструкция и общий вес, будут влиять на окончательную цену. Способ установки также является общим фактором, определяющим стоимость. Несмотря на то, что размеры пораженной области и серьезность оседания невероятно важны при расчете цены, в большинстве случаев требуется более одной опоры .

В процессе установки опоры будут располагаться снаружи фундамента примерно через каждые 5-7 футов вдоль зоны воздействия. Если область вокруг осадочной стены достаточно свободна от каких-либо препятствий, машины можно использовать в процессе земляных работ. Этот метод установки требует меньше ручного труда и может быть выполнен относительно быстро. При выкапывании с помощью машины вы можете ожидать, что будет стоить от 1100 до 1500 долларов за пирс.

Если на прилегающей территории есть подъездная дорога, настил или подобные сооружения, доступ к осадочной стене затруднен, и опоры будут вырыты вручную.Этот процесс сопряжен с более высокими затратами и более длительным временем до завершения. Диапазон цен на пирсы, выкопанные вручную, обычно составляет от 1200 до 1600 долларов за штуку.



Какие факторы определяют стоимость винтовых свай?

Расположение площадки проекта

Географическое положение является одним из элементов, непосредственно влияющих на стоимость. С точки зрения высокого уровня, штаты Северо-Запада и Средней Атлантики, как правило, имеют более высокие цены.Участки проекта, расположенные в штатах Средний Запад и Равнины, находятся в нижней части спектра, когда речь идет о стоимости.



Тип проектной площадки

Неудивительно, что тип проектной площадки, с которой вы работаете, также будет определять стоимость винтовых свай . Как правило, ремонтные проекты имеют более высокую цену, чем новое строительство, требующее свайных работ. В некоторых случаях стоимость винтовых опор для новых строительных проектов может составлять почти половину стоимости проектов, требующих ремонтных работ.



Состояние и состав почвы

Когда дело доходит до выбора размера, конструкции, количества и глубины опор, необходимых для завершения проекта, будет учитываться состояние почвы. Разжижение, плотность и коробление несущего слоя, а также плотность верхних слоев наполнителя будут играть огромную роль в определении типа необходимой сваи и прогнозируемой стоимости работ. Если вы находитесь в районе, где почва более мягкая, содержит значительное количество органических веществ, или ваш проект осуществляется в районе с естественным высоким уровнем грунтовых вод, в общую цену будут включены дополнительные расходы.



Типы винтовых свай

Стоимость винтовых свай зависит от размера, стиля и диаметра. Винтовые сваи бывают двух типов – с круглыми валами и с квадратными валами.

круглых свай обычно видно в:

• 2 7/8 «
• 3.5″
• 4.5 «
• 5.5″
• 6.5 «
• 8″
• 10 «и выше

во время квадратных свай обычно:

• 1.5 дюймов
• 1,75 дюйма
• 2 дюйма
• 2,25 дюйма и более

Круглые валы хорошо работают, когда необходимо поддерживать поперечную устойчивость и справляться с силами сжатия. Квадратные валы , с другой стороны, лучше подходят для областей с растягивающими усилиями, так как они обладают большей текучестью и прочностью на растяжение. Вы можете ожидать увидеть более высокую цену, связанную со спиральными сваями большего диаметра.



Необходимое количество винтовых свай

Весьма вероятно, что для вашего проекта потребуется более одной сваи. Это число определяется и зависит от нескольких факторов, включая требования к поддержке, требования к нагрузке, тип конструкции и любые строительные нормы и правила, применимые к проекту. Поскольку винтовые сваи доступны в разных размерах и ценовых категориях, двести свай одного размера обойдутся дешевле, чем сто свай другого.



Глубина установки

На стоимость также влияет глубина установки сваи, так как требуется больше материала и времени при установке фундамента на более глубоком и безопасном уровне.Во многих случаях требуется бурение анкеровки глубоко в слой, где находится более прочная почва. Требуемая глубина опоры может сильно варьироваться в зависимости от конкретных расчетных нагрузок, необходимых для предлагаемой конструкции.

Например, установка пирса глубиной 40 футов увеличит материальные затраты проекта по сравнению с работой, для которой требуется только глубина 20 футов. Чем больше глубина, тем больше требуется удлинителей свай, которые крепятся к основному валу. С более длинными пирсами буровым бригадам также придется находиться на площадке в течение более длительного периода времени, что повлияет на общую стоимость .



Практический результат

Как и в случае с большинством строительных проектов, ставки служат ориентировочной стоимостью, так как могут произойти непредвиденные события. Когда вы сотрудничаете с опытной командой экспертов, которая будет сопровождать вас на протяжении всего процесса, и у вас под рукой будет нужный продукт, вы не только получите многочисленные преимущества, но и сможете гарантировать, что работа будет выполнена быстро, с минимальными затратами и с минимальными затратами. новаторский способ.



Помните, что при определении стоимости винтовых свай учитывается несколько факторов: вид работ (ремонт или новое строительство), стиль, расположение, глубина свайных установок, количество количество необходимых опор и тип грунта на участке.Лучший способ составить план вашего проекта — запросить точную оценку у вашего поставщика, чтобы убедиться, что вы сделаете оптимальный выбор.

Какой тип подходит для моего проекта?

Каждый новый проект променада уникален.

Стороннему наблюдателю, сравнивающему два одинаковых тротуара, готовые мостки могут показаться неразличимыми. Одинаковые по цвету и текстуре, возможно, даже имеющие одинаковую длину и ширину, дощатые настилы могут казаться одинаковыми.

Несмотря на это сходство, большинство ландшафтных архитекторов и дизайнеров согласятся: нет двух одинаковых проектов променада.

Что часто является ключевым отличительным фактором?

Система фундамента дощатого настила . Это одна из самых важных переменных, которую следует учитывать при запуске нового проекта.

Как узнать, какой тип фундамента подходит для моего следующего проекта дощатого настила?





Четыре важных фактора, которые следует учитывать при планировании следующего проекта променада

Несколько факторов должны определять процесс планирования и принятия решений для инженеров и ландшафтных архитекторов.



1. Географические факторы объекта

Этап проектирования должен начинаться с составления геотехнического отчета о площадке, в котором должны быть указаны характеристики грунта и другие важные условия площадки, которые будут непосредственно влиять на используемую систему фундамента.

Дощатый настил, запланированный над водой или через заболоченные земли, почти наверняка потребует глубокого фундамента.

Если участок находится на возвышенности или спроектирован на равнине, песке или камне, проектировщики могут использовать неглубокий фундамент.

В геотехническом отчете может быть указано достаточное давление грунта. В этом случае лучше воспользоваться хорошей почвой и использовать неглубокий сборный железобетонный фундамент.



2. Факторы постоянной и динамической нагрузки

После того, как инженер-геотехник подготовил геотехнический отчет по площадке дощатого настила, необходимо проанализировать постоянные и временные нагрузки проекта.

«Постоянная» нагрузка проекта дощатого настила представляет собой более постоянную нагрузку, возникающую из-за общего веса самой конструкции.Это включает в себя дощатый настил PermaTrak, фундаментные материалы и любые другие строительные приспособления, которые всегда будут надежно закреплены на фундаменте.

Для проектов дощатого настила PermaTrak проектировщики определяют постоянную нагрузку деревянной или композитной фундаментной конструкции. При использовании системы опор из сборного железобетона инженеры PermaTrak рассчитывают статическую нагрузку и передают ее проектировщику.

«Живые» нагрузки проекта дощатого настила — это более временные нагрузки, которые будут прикладываться к дощатому настилу в течение всего срока его службы.Это включает в себя использование тротуара пешеходами и любое давление, вызванное боковыми нагрузками, размывом и подъемом (описано ниже). Временная нагрузка PermaTrak должна быть одинаковой независимо от типа фундамента: деревянного, композитного или сборного железобетона.



3. Факторы поперечной нагрузки, размыва и поднятия

Рассчитанные и оцененные в результате географии участка дощатого настила и коэффициентов «мертвой» и «действующей» нагрузки, проектировщики должны также учитывать коэффициенты поперечной нагрузки, размыва и подъема.

Боковые нагрузки можно определить как любые горизонтальные силы (из стороны в сторону), действующие на конструкцию дощатого настила. К обычным боковым нагрузкам относятся ветровые нагрузки, возможные сейсмические нагрузки и давление воды и грунта на участке дощатого настила.

Дощатый настил сталкивается с «размывом», когда грунт, почва или субстрат русла, окружающий дощатый настил, разрушается или каким-либо образом удаляется из общей инфраструктуры участка. Правильный фундамент для дощатого настила смягчит и значительно снизит риск повреждения в средах, более склонных к размыванию.

Подобно горизонтальной поперечной нагрузке, дощатый настил испытывает «подъемную» силу, когда что-то выталкивает его из-под конструкции. Общие силы подъема включают подъем пойменных вод, прибрежные штормовые нагоны, ветровые нагрузки, обломки рек, течение рек и сейсмические силы. Проектировщики дощатых настилов должны учитывать потенциальные подъемные силы при выборе фундамента.



4. Анализ стоимости жизненного цикла материала фундамента

В рамках процесса планирования и проектирования инженеры и ландшафтные архитекторы проведут анализ стоимости жизненного цикла материала фундамента.

В зависимости от геотехнического отчета будет определено, можно ли использовать древесину, бетон, сталь или композитный фундаментный материал. На основе рекомендованных материалов (с учетом геофакторов) проводится анализ стоимости жизненного цикла.

Будет ли разрушаться деревянный фундамент в течение определенного периода времени в этой заболоченной среде? Или лучше использовать практически не требующий обслуживания композитный свайный фундамент?

Общая стоимость различных материалов в течение всего срока службы учитывается в общем процессе принятия решений.



Основные типы фундаментальных систем

После составления геотехнического отчета и анализа четырех важнейших факторов, описанных выше, ландшафтные архитекторы, инженеры и дизайнеры могут принять обоснованное решение о том, какая система фундамента лучше всего подходит для проекта.

A. Глубокие фундаменты

Глубокие фундаменты следует использовать в тех местах и ​​на географических участках, где дощатые настилы проходят над водой или заболоченными территориями.



Деревянные сваи

Одним из самых распространенных материалов глубокого фундамента является древесина. Для песчаных почв и водных географических условий, таких как регион побережья Мексиканского залива, деревянные сваи, обработанные давлением, являются наиболее распространенным коммерческим вариантом. Отраслевые спецификации помогут проектировщику определить правильный класс свай.





При принятии решения будут учитываться такие детали, как тип древесины, длина, диаметр и конусность. Деревянные сваи, как правило, более дешевы по сравнению с другими типами забивных свай, такими как бетонные и стальные. Доступ и размер необходимого оборудования следует учитывать при выборе типа свай.

Другие варианты глубокого фундамента включают композитные сваи из стекловолокна, буронабивные шахтные или бетонные кессоны, забивные стальные сваи (двутавровые сваи или трубы), стальные спиральные сваи (винтовые сваи) и забивные бетонные сваи.



Сваи из стеклопластика

Стекловолоконные композиты

имеют малый вес и высокую пропускную способность, что делает их идеальными для мест с затрудненным доступом или требующих методов строительства сверху вниз.Стекловолокно также имеет значительно более длительный срок службы, чем древесина, в большинстве сред.





Просверленный вал или бетонные кессоны

Просверленные шахты или бетонные кессоны обычно используются в качестве фундаментных систем для дощатых настилов PermaTrak в северо-восточных штатах, таких как Коннектикут или Массачусетс. Буровые шахты также часто используются в Техасе из-за обширных глинистых почв.

Предлагая долгосрочную производительность и прочность, просверленные шахты или бетонные кессоны дороже, чем деревянные сваи.Из-за их больших размеров и характеристик управляемости они также требуют более крупного оборудования и большего пространства для маневрирования и установки.





Забивные стальные сваи (двутавровые)

Забивные стальные сваи или двутавровые сваи производятся различной длины и размеров. Их заставляют достигать более глубоких пластов для вертикальной поддержки высокой производительности. Напротив, большинство деревянных и бетонных свайных фундаментов рассчитаны на трение.

Двутавровые сваи

довольно легко забить в землю, но они, как правило, дороги и могут потребовать большого оборудования для установки.Длительная коррозия может ограничить производительность по сравнению с вариантами из бетона; тем не менее, двутавровые сваи — это прочный и долговечный выбор для фундаментных систем.





Стальные винтовые сваи (винтовые)

Стальные винтовые сваи не забиваются, а бурятся на определенную глубину, рассчитанную для требуемой мощности дощатого настила. Винтовые сваи или винтовые сваи распространены на глине или в любых ситуациях, где предпочтительнее небольшое географическое нарушение. Это делает их отличным вариантом глубокого фундамента для чувствительных водно-болотных угодий или любой экосистемы, требующей строительства сверху вниз и минимального воздействия на окружающую среду.





Прочность винтовых свай достигается за счет опирания грунта на каждую спираль, прикрепленную к головной секции винтовой сваи. Ведущая часть винтовой опоры обычно представляет собой стальную трубу или квадратный стержень. Их быстро монтируют с помощью легкого строительного оборудования, и часто они представляют собой экономичное решение как для PermaTrak, так и для деревянных настилов.





Забивные бетонные сваи

Забивные бетонные сваи обеспечивают прочность и долговечность в качестве системы фундамента глубокого заложения; однако они менее распространены, чем некоторые другие варианты, представленные выше.

Забивные бетонные сваи обычно изготавливаются круглой или квадратной формы. Колпачок PermaTrak крепится аналогично другим вариантам бетона с помощью стального дюбеля и эпоксидного соединения. Обычно они стоят дороже, чем большинство фундаментных систем.



B. Неглубокие фундаменты

Неглубокие фундаментные материалы могут использоваться в местах загрузки, часто проектируемых на равнинах, песке или камне. Фундаменты мелкого заложения можно использовать, когда необходима высокая несущая способность, но их не следует применять на заболоченных территориях или водно-географических зонах.

Варианты неглубокого фундамента

включают сборные железобетонные опоры и монолитные бетонные неглубокие фундаменты.



Система сборных железобетонных опор PermaTrak

Если позволяют географические и почвенные условия, лучшим выбором для основания дощатого настила является система сборных железобетонных опор PermaTrak. Это наиболее экономичный вариант фундамента , с ним можно работать вручную и он оказывает наименьшее воздействие на окружающую среду.

Система пирсов PermaTrak представляет собой сборный железобетонный фундамент, полностью совместимый с проектным сроком службы всей системы PermaTrak 50–75 лет.





Монолитные бетонные фундаменты мелкого заложения

Фундаменты мелкозаглубленные из монолитного бетона могут быть круглыми или квадратными. Эти бетонные основания лучше всего подходят для средних нагрузок, что является стандартом для большинства тротуаров

.

В монолитной бетонной системе используется просверленный вал, облицованный трубой, которая поддерживает форму вала.





Затем подрядчик опускает арматурный каркас в трубу и заливает шахту бетоном.Сваи могут быть отлиты точно по отметкам площадки, их можно установить быстро, относительно недорого и с использованием относительно небольшого строительного оборудования.







Правильный фундамент для вашего следующего проекта променада

Инженеры и ландшафтные архитекторы могут выбирать из множества материалов при проектировании системы фундамента.

Вопрос в следующем: какой вариант лучше всего подойдет для вашего следующего променада?

Сборная железобетонная система дощатого настила PermaTrak уникальна своей долговечностью и отсутствием обслуживания в течение расчетного срока службы 50-75 лет.

Он заслуживает базового варианта, который мог бы соответствовать его долговечности и прочности, но необходимо учитывать множество различных факторов.

Требуются ли глубокие фундаменты или система сборных железобетонных опор PermaTrak подойдет для ваших географических и почвенных условий?

Позвольте нам провести вас через бесплатную консультацию, чтобы начать процесс планирования. Мы проведем вас через весь процесс от начала до конца.



Оборудование для установки спиральных свай – Дистрибьюторы Danbro

Джо Д’Анджело

Danbro Distributors и D’Angelo Brothers Inc.имеет опыт работы с широким спектром оборудования, используемого для установки винтовых свай. Я хотел бы воспользоваться этой возможностью, чтобы поближе познакомиться с этими частями оборудования.

Нашей первой установкой был экскаватор-погрузчик Dynahoe 190-4 с экскаватором Eskridge модели 77. Он был старым, но работал превосходно. Мы больше не владеем этой установкой.

В настоящее время у нас есть два экскаватора Caterpillar 312/Eskridge M/W 75 20K Ft. LB Auger Drives выполняет ограниченное количество работ по установке опор.Эта машина способна забивать винтовые сваи большой грузоподъемности.

У нас также есть шнековый привод Eskridge модели 77 12K на экскаваторах-погрузчиках Case и Cat, мини-погрузчик Case и мини-экскаватор IHI. Кроме того, на этих же машинах у нас есть привод и привод Pengo 6500 FT LB. Эти машины более типичны для оборудования, используемого на регулярной основе для привода наших самых продаваемых спиралей.

Наши нынешние модели Caterpillar 312 имеют свободно качающиеся монтажные скобы, которые позволяют перемещать привод слева направо, а также вперед и назад. Это необходимо, чтобы избежать боковой нагрузки на головку привода. При необходимости мы используем двухштифтовой кронштейн для установки битых (угловых) опор.

При выборе приводной головки настоятельно рекомендуется выбирать ту, которая как минимум на двадцать процентов мощнее, чем максимальный крутящий момент, который необходимо достичь. Это рекомендуется для обеспечения разумного срока службы приводной головки.

Номинальное давление двигателя привода не соответствует рабочему давлению современного оборудования. Необходимо принять необходимые меры для ограничения линейного давления в соответствии со спецификациями приводной головки, иначе это приведет к повреждению.

Лучше всего приобрести приводную головку с расходом (галлонов в минуту), совместимым или соответствующим расходу вашей машины.

________________________________________________________________________________

Джо Д’Анджело — руководитель отдела оборудования D’Angelo Brothers Inc.
