ГОСТ 2.306-68
Обозначения графических материалов и правила их нанесения на чертежах
Москва, 1971

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.
(Измененная редакция, Изм. № 2).

Обозначение графических материалов в сечениях

1a. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать чертежу 1а. (Введен дополнительно, Изм. № 1).

Чертеж 1а. Общее графическое обозначение материалов в сечениях.

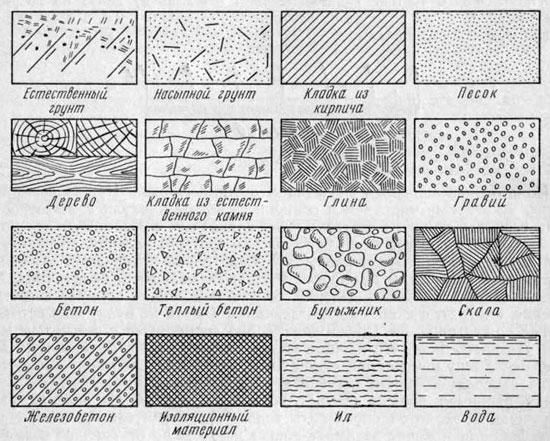

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.
Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

Таблица 1.

Примечания:
1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.
2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.
3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.
(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на чертеже 1.

Чертеж 1. Обозначения сетки и засыпки из любого материала в сечениях.

Обозначение графических материалов на видах (фасадах)

4.

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Чертеж 2. Обозначение материалов на виде (фасаде).[/center]

Примечания:
1. (Исключено, Изм. № 1).
2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.
3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.
4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

Правила нанесения штриховки на чертежах

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт. 2a) или к его оси (черт. 2б), или к линиям рамки чертежа (черт.

2).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт. 3 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены. (Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (черт. 5 и 6). Линии штриховки стекла (черт. 7) следует наносить с наклоном 15-20° к линии большей стороны контура сечения. (Измененная редакция, Изм. № 4)

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).
В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки. (Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).
При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.
В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (рис. 12).

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (рис. 13).

(Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР
РАЗРАБОТЧИКИ В.Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л. В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.
3. (Исключен, Изм. № 4)
4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Распечатать

Особенности оформления чертежей

КОНСТРУИРОВАНИЕ И ДИЗАЙН ТАРЫ И УПАКОВКИ

Своеобразие конструкций и специфичность технологии производ­ства тары из картона и гофрокартона продиктовали особые требования к ее изображению на чертежах. С целью исключения возможных оши­бок, упрощения и унификации конструктивных решений приняты оп­ределенные правила и нормы графического оформления чертежей тары из картона и гофрокартона.

В мире сложилась единая система оформления чертежей. Этому спо­собствовало объединение огромного количества фирм-производителей картонной тары в ассоциации. Западно-европейские фирмы создали Европейскую ассоциацию производителей коробок из картона (ЕСМ А), Европейскую ассоциацию производителей ящиков из гофрокартона (РЕЕСО), Европейскую ассоциацию изготовителей гофрированного картона (АББСО). Американские фирмы объединились в ассоциацию производителей коробок из гофрокартона (РВА). Основные задачи этих ассоциаций — выработка единых подходов и требований к процессам конструирования, изготовления, испытания, эксплуатации коробок и

Ящиков из картона и гофрокартона, унификация и стандартизация их конструктивных решений, разработка новых материалов и оборудования.

Чертежи тары из картона и гофрокартона содержат два вида изобра­жений (рис. 8.1):

1) объемное трехмерное изображение коробки или ящика в стоячем положении с открытой крышкой, по которому легко можно представить процесс сборки;

2) Плоское двумерное изображение заготовки, называемое разверт­кой или раскроем (выкройкой). По своей сути раскрой является техно­логическим чертежом заготовки, из которой впоследствии будет собра­на коробка или ящик. Раскрой должен изображать внешнюю сторону коробки, на которую наносится текстовая и изобразительная информа­ция. Раскрой является базой для изготовления технологической оснас­тки, поэтому должен отражать особенности конструкции, технологии изготовления, сборки, специфику процесса упаковывания продукции.

Рис. 8.1. Складная коробка из картона: а — чертеж развертки; 6 — объемное изображение

Для выполнения чертежей применяют виды линий, предусмотрен­ные ГОСТ 2.308-68, а также специальные линии (табл. 8.1). Толщина линий одного наименования должна быть одинакова для всех изобра­жений, вычерчиваемых в одном масштабе на площади чертежа.

Сплошную основную линию применяют для начертания контуров объемного изображения ящика или коробки, а также контуров их раз­вертки. Ее толщина зависит от величины и сложности контурного изоб­ражения, а также от формата чертежа.

По толщине сплошной основной линии определяют толщину остальных линий.

Сплошную тонкую линию используют в качестве размерных и вы­носных линий, штриховки. Иногда ею обозначают линии сгиба на раз­
вертках. Ее толщина составляет приблизительно от половины до одной трети толщины основной сплошной линии.

Таблица 8.1

Основные символы, виды линий и их начертание, используемые в чертежах раскроев картонных складных коробок

Толщина относительно сплошной основной линии

Наименование Линий

Значение символа

Начертание

5- 0,6+1,6 мм

Сплошная основная

Контуры развертки и собранюго ящию или коробки

Штриховка, размерные и выносные ли ни и, битов ка (иногда)

От 5/2 до 5/3

Силоноіая тонкая Снлоішая волнистая

Линии обрыва мягкого или волнистого разреза

Линии невидимого контура, механической обработки картона (6 иго ван ие; рплева­ние, перфорирование И др. )

Осевые и центровые линии. Изображение развертки, совмещенной с видом

3 2…6

Штриховая

5…20.

Штрихпункгирная Тонкая

Биговка наружу

Штрихпункгирная Утолщенная

От 5/2 до (2/3)5

Сдвоенная 6игов ка

От 5/2 до 5/3

Двойная штриховая

Пунктирная	Перфорация
Сшивание шва смэбами (индекс 5)
Тушш < < < гг«
Склеивание шва по клатну (индекс С)
Склеивание шва при помощи ленты (индекс 7)

Штриховые линии служат для изображения линий невидимого кон­тура, а также для условных изображений способов механической обра­ботки картона и гофрокартона: биговки, надсечки, рицовки. В последнем случае штриховые линии снабжаются пояснительной надписью над вы­носной линией. В чертежах РЕРСО и ЕСМА штриховой линией изобра­жают биговку вершиной внутрь коробки или ящика. Биговку вершиной наружу обозначают штриховой линией с точкой между штрихами. Над­сечку и рицовку изображают штриховой линией с тремя точками между штрихами. Двойную биговку обозначают сдвоенной штриховой линией.

Пунктирной линией изображают перфорацию. При дырчатой перфора­ции диаметр отверстий указывают числом после соответствующей надписи.

Рис. 8.2. Применение СПЛОШНОЙ И штрих — пунктирной линии при изображении развертки конверта

Сплошную волнистую линию используют в местах выполнения вол­нистого разреза картона или гоф­рокартона для предотвращения ранений при пользовании тарой.

Штрихпунктирной тонкой ли­нией обозначают расположение осей симметрии и центров, а так­же линии развертки, совмещенной с видом. Последний прием приме­няют для облегчения понимания принципа построения развертки тары, у которой трудно построить объемное изображение, например у конвертов (рис. 8.2).

Однотипные линии на всем поле чертежа должны иметь одинаковую толщину и яркость, прерыви­стые линии должны иметь штрихи и интервалы между ними одинако­вой длины. Все линии должны заканчиваться в определенных нужных местах. Не допускается случаев, когда линия не доходит до заданного места или переходит за него. Лишь в целях исключения возможных ошибок при чтении чертежей с плоским изображением разверток до­пускается штриховые линии не присоединять к пунктирным и местам вырезов или надрезов и не доводить до контурных линий (рис. 8.3).

———— 1 1 ________________ 1 —и— ‘ ————————————— 1_

Рис. 83. Применение сплошной и штриховой линий: а — штриховые линии при обозначении мест обработки; б — стыковка штриховых Линий с просечками и вырезами

Рис. 8.4. Условные обозначения мест склеивания

Продольное направление волокон материала на чертеже изобража- ют одной утолщенной стрелкой. Направление волны гофра у гофриро- ванного картона обозначают двумя стрелками из утолщенных линий. В отличие от правил, регламентируемых ГОСТом для машиностро- ительного черчения, размерные линии не всегда выносят за пределы изображения раскроя тары. Часто размерная цепочка для лучшей на- Глядности и обзора вносится в изобра- жение раскроя. Условные обозначения мест нанесе- ния клея на склеиваемые поверхности в виде сплошных полос, прерывистых полос или круглых пятен выполняют перекрестной штриховкой. Места скле- ивания обозначают также и поясни- тельной надписью, расположенной над выносной линией (рис. 8.4). Для коробок и ящиков габаритны- Ми размерами принято считать их внутренние размеры. Их определяют по развертке как расстояние между серединами биговочных канавок, ограничивающих соответствующую сторону. Буквенные обозначения длины, ширины и высоты, принятые в США, Европе и России, приве- дены в табл. 8.2. Следует отметить, что в ГОСТ 9142-90 длину, ширину и высоту тары обозначают такими же, как и в Европе, буквами, но толь- ко СЫЩХУБУВ: /, Ь, к. Заглавными буквами I и В обозначают общую длину и ширину соответственно всей развертки. С целью исключения путаницы в дальнейшем будем пользоваться принятым в Европе обо- значением габаритных размеров: Ь, В, Н. Таблица 8.2 Принятые в США и Европе буквенные обозначения габаритных размеров тары из картона и гофрокартона [29, 78,81,105]

Габаритный размер тары США Европа ГОСТ 9142-90 Длина L (Length) L (Lдnge) / Ширина W (Width) В (Breite) B Высота D (Depth) Я (Hцhe) H

Объемные трехмерные изображения коробок или ящиков можно выполнять в изометрической и диметрической проекциях. Изображения в изометрической проекции имеют одинаковый мас­штаб длины, ширины и высоты: Ь. В.Н = а. Ь.с =1:1:1 (рис. 8.5).

Рис. 8.5. Изображение куба и кругов (а) и положение осей (б)

В изометрической проекции

Длина и ширина составляют с горизонталью угол 30° (рис. 8.6). Ок­ружности изображают эллипсами, большая ось которых равна 1,22 ди­аметра окружности, а малая ось равна 0,7 этого диаметра.

Рис. 8.6. Изображение коробки (а) и закрывающихся клапанов ящика (5) В изометрической проекции

Диметрические проекции применяют чаще из-за более натурально­го изображения коробок и ящиков. Масштаб изображения в диметри- ческой проекции неодинаков: х. уг = 1:0,5:1. Размеры сторон вдоль оси Оу сокращены вдвое. Размер большой оси всех эллипсов 1,2 и 3 (рис. 8.7) составляет 1,06 изображаемой окружности.

Рис. 8.7. Изображение куба, кругов (а), положение осей (б) и коробки (в) В косоугольной диметрической проекции

Соотношение длин осей эллипсов 1 и 3 принимается равным 1:3, а эллипса 2 — равным 9:10. Хорошие пространственные изображения кон­струкции коробок, крышек и клапанов получают при следующих зна­чениях углов а и Р: 7,42,45, 60,75° (рис. 8.8).

Рис. 8.8. Изображение коробки (а), схемы закрывания клапанов (б) и закрывающихся клапанов ящика (в) в диметрической проекции

При необходимости изображения неискаженных фигур, например кругов, расположенных в плоскостях, параллельных фронтальной плос­кости проекций, используют прямоугольную диметрическую проекцию. В ней оси Ох и Ог расположены под прямым углом, а ось Оу — под уг­лом 45° (рис. 8.9).

Рис. 8.9. Изображение куба с кругом (а) и положение осей (б) в прямоугольной димстрической проекции

Масштаб изображения по осям х. у.г = 1:0,5:1. Все изображения в виде спереди, в том числе и круги, рисуют без искажения в натуральную ве­личину, круги на других сторонах — так же, как и в косоугольной ди — метрической проекции.
