В КАКОМ СЛУЧАЕ ДЕЛАЮТ РОСТВЕРК ИЗ ШВЕЛЛЕРА?

РОСТВЕРК ИЗ ШВЕЛЛЕРА
Формирование свайного основания под постройку возможно даже на нестабильных грунтах. Работы могут успешно вестись в любое время года. Свайный фундамент формируется достаточно быстро. Результатом становится качественная и надежная опора. Предотвратить расшатывание установленных опор удается благодаря объединению их в общую конструкцию с помощью такой конструкции, как ростверк из швеллера.
Обвязка свай может быть выполнена из дерева или металла. В последнем случае — это ростверк из швеллера, который принимает, равномерно распределяет нагрузку на фундамент и обеспечивает прочность сооружения. Ростверк из стального металлоизделия является достаточно распространенным вариантом. Он наиболее долговечен по сравнению с деревянной обвязкой. Металлический ростверк из швеллера обязательно необходимо обрабатывать антикоррозийным веществом.

Свайная технология с использованием винтовых, железобетонных опор применяется широко при строительстве фундамента благодаря высокой скорости монтажа, доступным ценам на столбовые элементы, простоте выполнения работ. Сваи подходят практически для любого грунта.
Обвязывающий швеллер соединяет фундаментные опоры, создавая ленту, обеспечивающую устойчивость постройки. Подобные конструкции хорошо себя зарекомендовали на пучинистых, обводненных грунтах. Стены построенного дома упираются на ростверк, являющийся сплошной опорой.
ЧТО ТАКОЕ ШВЕЛЛЕР?
Швеллер представляет собой металлопрокат, в сечении которого просматривается буква П. Такое изделие обладает высокой прочностью.
Преимущества ростверка из металлопроката:

обеспечение хорошей жесткости свайной конструкции;
укрепление фундамента, который приобретает высокую несущую способность;
повышение срока эксплуатации основы под дом;
доступная стоимость используемых материалов.

Технологический процесс создания свайного фундамента требует четкого выполнения определенного вида работ на каждом этапе. Чтобы избежать ошибок, следует поручить монтаж конструкции основания профессиональным специалистам.
Для обустройства свайного фундамента:

производится разметка точек, в которые вкручиваются винтовые столбы;
после установки опор проводится выставление высоты;
заливается раствор в полость каждой винтовой сваи;
делается ростверк.

Металлические изделия характеризуются значительным весом. От их длины зависит тяжесть конструкции. В случае масштабных габаритов для установки швеллера приходится использовать подъемную спецтехнику. На небольших участках развернуться бывает довольно трудно.
Перед тем как проводить обвязку верхняя часть опор выравнивается под определенную высоту, чтобы образовалась горизонтальную плоскость. После этого монтируется швеллер. Он крепится к металлическим сваям с помощью болтов, сварки или благодаря тому и другому способу. Выполненная обвязка свай обеспечивает надежность опорной конструкции.

Наиболее удобным вариантом считается сварочная технология. Закрепление металлоконструкции при этом производится кольцевым швом.
Если выбран резьбовой способ крепления, то к сваям сначала приваривают площадки, на которых болтами укрепляется профиль. Комбинированный метод с использованием и сварки, и болтов является самым затратным.
Для производства работ применяется, например, такой алгоритм:

после заполнения внутренних полостей свай устанавливаются оголовки;
выполняется формирование отверстий для крепежа болтами;
производится монтаж швеллера;
делается обработка антикоррозийным составом;
производится грунтовка поверхностей, прокладка гидроизоляционного материала перед возведением дома или другой постройки.

Приваривание металлической обвязки к сваям может выполняться без оголовков. При этом швеллер монтируется стенкой вверх.
Наличие оголовков позволяет расширить опорную плоскость. Кольцевой шов применяется для двух соединенных П-образных профилей, установленных ребром на оголовках. Подобная конструкция схожа с двутавровой балкой.
Обвязку швеллером рекомендуется заказывать в надежной компании. Выполнение подобных мероприятий требует навыков, строительного опыта. Специалисты компании Эндбери проводят подобные виды работ качественно и профессионально.
При монтаже ростверка с помощью металлопрофиля получается прочная конструкция основания, способная прослужить многие десятилетия. Ширина швеллера берется в зависимости от материала стен запланированной постройки. Легкие строения устанавливаются на винтовые опоры диаметром порядка 80 миллиметров. При этом используется швеллер шириной 120 миллиметров. Под более тяжелые сооружения требуются сваи диаметром до 109 миллиметров с обвязочным металлопрофилем шириной до 200 миллиметров.

Правильно выполненный проект свайного фундамента с ростверком обеспечит долговечность постройки, ускоряя производство строительных работ, снижая финансовые затраты. Горячекатаный профиль является прочным металлоизделием, выдерживающим значительные нагрузки. Размер швеллера подбирается с учетом климатических условий, характеристик грунта, веса постройки. Под несущие стены необходимо укладывать ростверк больших размеров. Соответственно под внутренние – достаточно профиля с меньшими габаритами.
В условиях суровых зим и для надежной эксплуатации тяжелых конструкций применяются металлоизделия из низколегированных сталей. В остальных случаях используются профили из малоуглеродистой стали Ст3.
Металлическая обвязка делается для:

зданий, возведенных из кирпичей, блоков, прочих мелкоформатных материалов;
каркасного дома, строящегося на участке с холмистым рельефом. Перепад высот – выше 500 миллиметров;
многоэтажных построек из бруса или по каркасной технологии.

ОБВЯЗКА РОСТВЕРКОМ
Ростверк изготавливается разными способами. В одной ситуации профиль кладется на опорные столбы стенкой вверх. Соединение проката выполняется на углах с помощью сварки под углом 45. В других случаях металлоизделие ставится на ребро. Если прокат под кирпичи укладывается профилем вверх, то высота швеллера должна быть согласована с размером материала, чтобы поместится в профиль.
Обвязка стальным прокатом, соединенным сваркой — это наиболее надежный, устойчивый и распространенный вариант. В этом случае необходимо прежде всего выровнять сваи по верхней линии. Другой технологией закрепления обвязочной металлоконструкции служит фиксация профиля болтами с гайками. Для этого к опорам сначала привариваются площадки. Для железобетонных столбов арматурные элементы выводят на поверхность. Они помогают соединить сваи со швеллером.

Обвязка укрепляет фундаментное основание и создает необходимую зону для дальнейшего выполнения строительных работ. Скрепление отдельно стоящих свай воедино способствует решению таких задач:

создание долговечной и прочной конструкции;
выравнивание опорной поверхности для качественного и точного строительства стен;
равномерное распределение нагрузки по площадке;
прокладывание изоляционного слоя для защиты дома от влаги;
получение ровного пола в здании.

Одним из преимуществ винтовых опор является возможность нивелирования высот. Площадка под фундамент может быть выбрана на любых крутых склонах с высотным перепадом. На местности со сложным рельефом обвязка винтовых и железобетонных опор швеллером является популярным вариантом ростверка, придающим фундаменту дополнительную прочность.

Особенности использования швеллера при обвязке фундамента

Главная
Статьи
Особенности использования швеллера при обвязке фундамента

Черный металл

: Статьи

Отправить заявку 24/7

Швеллер – это одна из разновидностей фасонного проката, отличающаяся П-образным поперечным сечением. За счет своей формы он обладает высокими показателями прочности и устойчивости к постоянным поперечным нагрузкам и продольному скручиванию, что дает возможность его применения в ответственных металлоконструкциях.

Один из частных случаев использования швеллера – обвязка фундамента на первых этапах строительства.

Какой швеллер походит для обвязки

Первое ограничение на применение связано с методом изготовления швеллера. Он может производиться двумя способами:

холодной деформацией,
горячим качением.

Гнутый швеллер уступает горячекатаному по показателям прочности, поэтому для монтажа ответственных частей металлокаркаса не применяется.

Вторая особенность – используемая сталь. Прокат производится из различных марок, но для монтажа наибольшее значение имеет свариваемость, так как именно сварка обычно используется для соединения отдельных деталей в цельную конструкцию.

Лучше всего для обвязки фундамента подходят швеллеры из стали ст3 или ст3пс, которая не имеет ограничений на свариваемость. Для более суровых условий, в частности, при строительстве в северных регионах, где температуры зимой опускаются ниже 30°, используется другая марка стали – 09Г2С.

И, наконец, третий аспект – высота, также называемая номером швеллера. Сортамент горячекатаного швеллера достаточно широк: по ГОСТ 8240-97 высота находится в пределах 50-400 мм. Соответственно, узкие изделия для строительства фундамента не подходят. Конкретный номер швеллера можно определить на основании расчета массы постройки, характеристик грунта и рельефа участка в месте строительства. Иногда для обвязки используются швеллеры двух размеров – широкий для наружных несущих стен и более узкий для внутренних и дополнительной обвязки.

Когда нужна обвязка

Металлическая обвязка (она же ростверк) применяется при закладке свайного или свайно-винтового фундамента. Она позволяет связать разрозненные вертикальные сваи в единую прочную конструкцию, равномерно распределяющую вес постройки по всем точкам опоры.

Дополнительные плюсы ростверка:

менее масштабные земляные работы,
низкая стоимость фундамента,
возможность установки в зимнее время,
высокая устойчивость на слабых грунтах,
возможность строительства при перепадах высот на участке.

Обвязка свайного фундамента швеллером обычно осуществляется при строительстве относительно легких зданий: хозяйственных построек или жилых домов из кирпича, блоков, деревянного бруса или по каркасной технологии.

Как производится монтаж ростверка

Высота окончания свай и, соответственно, расположения металлической обвязки из швеллера выбирается исходя из свойств грунта и местности в целом. Стандартным можно считать вариант, когда оголовок (верхняя «рамка») каркаса из швеллера лежит на грунте. При строительстве на глинистых и мелкопесчаных грунтах она приподнимается на 15-40 см. Заглубление в почву обычно не производится.

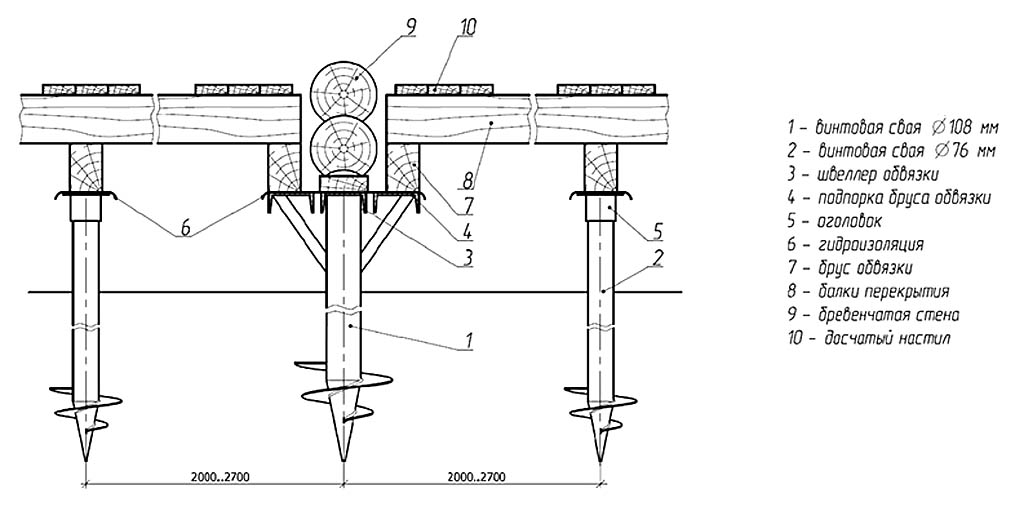

Для укладки самого швеллера на сваи используется 3 способа:

стенкой (основанием) вверх,
на ребро,
полками вверх.

В большинстве случаев применяется первый вариант, но при строительстве из кирпича или блоков может использоваться и третий. При этом расстояния между полками должно быть достаточным для того, чтобы кирпич или блок входил полностью.

Вариантов сварки также существует 2:

с обрезкой стыков (концов) швеллера под 45°,
с формированием выемки до середины швеллера и ответной части.

В обоих случаях сварной шов должен располагаться на окончании сваи.

При значительной высоте подъема здания над грунтом под оголовком производится дополнительная обвязка из более узкого швеллера или другого металлопроката – профильной трубы или уголка. Они могут располагаться как строго горизонтально, так и под углом для большей жесткости конструкции.

Полученный каркас для увеличения срока службы обрабатывается антикоррозийными составами – грунтовкой с последующей покраской или специальными веществами для холодного цинкования. В таком виде полученная конструкция по всем параметрам обходит бывшие некогда популярными каркасы из древесины.
