Редуктор для свай: Редуктор для завинчивания (закручивания) винтовых свай

Содержание

Редукторы для винтовых свай

Строительство любого объекта начинается со строительства фундамента и подвода подземных инженерных сетей. Если фундамент выполнен качественно, объект будет долговечным и прочным. Конструкция фундамента выбирается, исходя из механических характеристик грунта и нагрузок от объекта с учетом глубины почвенных вод и промерзания грунта.

Каждая конструкция имеет свои преимущества и недостатки. К основным недостаткам можно отнести большую материалоемкость традиционного типа фундаментов. Фундаменты, выполненные на винтовых сваях, лишены этих недостатков. Кроме того, они с успехом применяются на обводненных грунтах и грунтах, имеющих слабую несущую способность.

При строительстве таких фундаментов отсутствуют земляные работы кроме общей планировки площадки строительства. По этой причине время строительства такого фундамента исчисляется сутками. Не требуется время на осадку и выдержку фундамента, строить объект можно сразу после выполнения работ по устройству фундамента.

Стоимость фундаментов на винтовых сваях выгодно отличается от других типов фундаментов.

Область применения.

Эти фундаменты применяют для малоэтажного строительства и быстровозводимых объектов: павильоны, ангары, крытые стоянки, причалы, беседки. Там, где для возведения стен применяются бревна, брус, деревянные конструкции и другие легкие материалы, самый лучший и надежный фундамент сооружается при помощи винтовых свай.

Такой тип фундамента нельзя использовать только на скальных грунтах. На всех остальных грунтах (рыхлых, пылеватых, насыщенных водой) эти фундаменты прекрасно выполняют свою задачу. При выполнении свайного поля можно даже не делать выравнивание рельефа площадки под строительство, что в некоторых случаях бывает очень актуально.

Винтовая свая – это большой винт.

Стальная труба, имеющая большую толщину стенки, в своей нижней части имеет конус, приваренный к телу сваи. Внизу из толстого стального листа привариваются винтовые лопасти.

При вращении сваи лопасти режут грунт, создается усилие, затягивающее сваю в грунт. Поворот сваи не требует больших усилий, не нужно прикладывать нагрузку вдоль оси сваи. Сваи небольшого диаметра легко закручиваются вручную без применения специальных механизмов. При закручивании сваи не нарушается структура грунта. Поэтому сваи имеют большую несущую способность как на основную нагрузку, сжатие, так и на выдергивание.

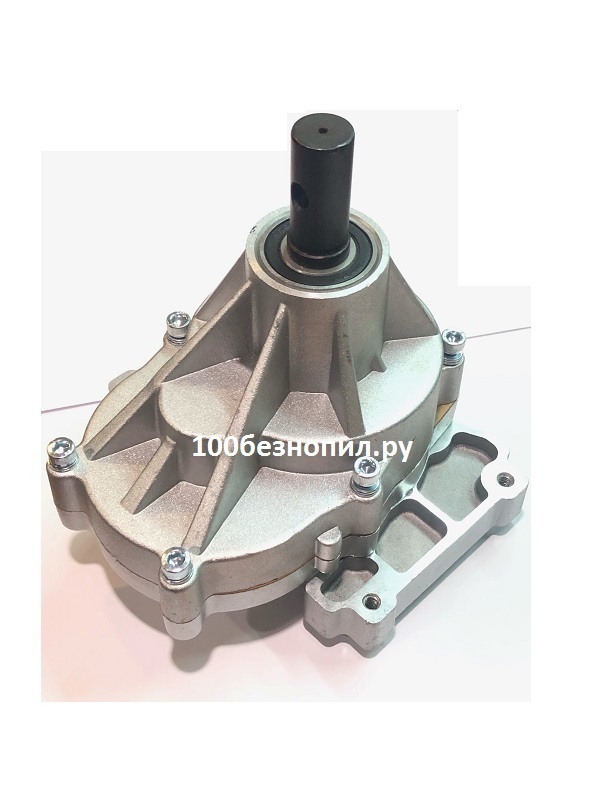

Редукторы для закручивания винтовых свай.

Наряду с изготовлением малогабаритных буровых установок в «домашних» условиях, оборудование для закручивания винтовых свай также возможно изготовить самостоятельно. Конструкция двух этих установок полностью совпадает. Приводом для установки служит мотор редуктор 4МЦ2С или импортный аналог – мотор-редуктор KMR. Подробные характеристики — в нашем каталоге.

Конструкция фундамента.

После разметки свайного поля приступают к установке винтовых свай. Сваи заворачивают в грунт на глубину до 2,5 метров.

При большем слое слабого грунта сваи наращивают и заворачивают до несущего слоя. Сваи небольшого диаметра до 250 мм заворачиваются вручную с применением простейших приспособлений. Если диаметр больше, применяют специальную технику.

Последовательно завинчивают все сваи свайного поля. Затем верх обрезается по уровню так, чтобы верхние срезы лежали в одной горизонтальной плоскости. Внутренняя полость каждой сваи заливается раствором бетона. В этом случае значительно замедляется коррозия металла, из которого изготовлена свая. Тело самой сваи также имеет антикоррозионное покрытие.

Затем выполняют конструкции для передачи нагрузки объекта на фундамент. Это могут быть металлические профили, балки или армированный бетонный ростверк, на который монтируются стены строения.

Особенности фундаментов.

Фундаменты, выполненные на базе винтовых свай, обладают некоторыми особенностями:

  • Низкая стоимость строительства за счет меньшей материалоемкости. Бетонный фундамент аналогичной несущей способности требует значительно больше материалов и средств на строительство.
  • Могут применяться на слабонесущих грунтах, болотистых, песчаных, пылеватых, илистых, насыщенных водой.
  • Не требуется земляных работ.
  • Строить можно круглый год, а не только летом.
  • Хорошо работают в зонах сейсмической опасности.
  • Имеют длительный срок службы.
  • Проведение гидроизоляционных работ не требуется.
  • Не нужно делать выдержку на осадку фундамента.

Фундамент можно легко демонтировать, что бывает необходимо при строительстве временных легких сооружений. После демонтажа объекта сваи выворачиваются из грунта, вред природе наноситься минимальный. После демонтажа все остается в первозданном виде, не требуются работы по рекультивации земли и исправлению нанесенного строением ущерба окружающей среде.

Основная сфера применения таких фундаментов — обустройство мест отдыха: турбазы, пляжи, дома отдыха, загородные лагеря, которые часто находятся в поймах озер. На винтовых фундаментах строят различные небольшие объекты: лодочные станции, причалы, навесы, беседки, эстрады. По экономичности, скорости строительства, надежности и заботе об окружающем ландшафте винтовые сваи являются самым лучшим техническим решением.

Приспособление для закручивания винтовых свай и особенности монтажа

Винтовые сваи представляют собой ствол с лопастями, которые вкручиваются в грунт. Узнаем, какие бывают винтовые сваи, каковы их достоинства и недостатки, в каких областях их используют и на что обратить внимание при выборе. Разберемся, какое приспособление для закручивания винтовых свай используют при монтаже, можно ли работать без техники и как подготовиться к работе.

Свая с острым концомИсточник prom.st

Что это такое

Ни один дом не обходится без прочного фундамента. Для укрепления последнего используют деревянные, бетонные или металлические сваи, на которые приходится основная нагрузка.

Популярным вариантом являются металлические винтовые сваи. Завинчивание свай можно произвести самостоятельно. Эти модели были придуманы ирландским инженером в 1830-х годах для подвижных грунтов, например, дна водоема или илистой отмели. В Россию технологии пришли во второй половине XIX века. Сперва их использовали для военного строительства (скоростного возведения фундамента разборных мостов), затем для гражданского, в основном на прибрежных землях и в условиях вечной мерзлоты.

Винтовые сваи состоят из 2 частей:

  1. Ствола, который состоит из ведущей части с заостренным концом и удлинителя;
  2. Винтовых несущих лопастей, благодаря которым конструкция не вбивается, а ввинчивается в грунт.

В СССР конструкции имели дополнительный элемент – наконечник. Это был заостренный конец с винтовой лопастью.

Как работает конструкцияИсточник cloudinary.com

При вкручивании винтовых свай в грунт сперва входит направляющая часть с лопастями, удлинитель позволяет погружать конструкцию до несущего грунта.

Конструкции применяются в следующих областях:

  1. В индивидуальном и сельскохозяйственном строительстве: при строительстве домов не выше 3 этажей, пристроек, хозяйственных построек, теплиц;
  2. В промышленном и гражданском строительствах: при возведении многоэтажных жилых домов, складов, ограждений, общественных зданий, заводов и фабрик, трубопроводов, линий электропередач, эстакад;
  3. В транспортном строительстве: при постройке дорог, проездов и шумозащитных экранов;
  4. В военном строительстве;
  5. При строительстве сооружений, связанных с водой: мостов и причалов;
  6. При возведении инфраструктуры и временных построек: рекламных щитов, малых архитектурных сооружений, торговых палаток и павильонов, аттракционов;
  7. При реконструкции фундамента объектов индивидуального жилья или крупных гражданских и промышленных объектов;
  8. Их используют для укрепления склонов или берега.

В каждом случае параметры (размер, диаметр, количество, толщина и т.

д.) будут высчитываться индивидуально.

Конструкция сваиИсточник rf-metal.ru

Примечательно, что закручивание винтовых свай можно произвести в любом грунте. Их выбор предпочтителен при строительстве в условиях многолетней мерзлоты, в слабых, обводненных, крупнообломочных или пучинистых землях.

Типы и варианты

Все имеющиеся сваи делятся на несколько типов. Даже в пределах одного здания могут быть использованы разные варианты, выбор которых зависит от типа нагрузки: под ответственными углами, под несущими стенами, под ненесущими стенами и полом.

Конструкции бывают нескольких видов:

  • По типу наконечника делятся на сварные и литые. Литые наконечники значительно дороже, но они намного прочнее. Они легко проходят сквозь препятствия и не деформируются. Их лучше использовать в плотных грунтах или в условиях вечной мерзлоты.
  • По толщине стенок. По международному стандарту ICC AC358 минимальная толщина в нейтральном грунте должна быть не менее 8 мм, в грунте с повышенной химической активностью – от 9,5 мм. Точная толщина рассчитывается исходя из будущих нагрузок и условий эксплуатации. Использовать более тонкие не рекомендуется, поскольку такие конструкции будут больше подвержены ржавчине, их срок службы значительно меньше.
Монтаж на склонеИсточник m-files-new.cdnvideo.ru
  • По толщине лопастей. Закручивание винтовых свай при строительстве временных или зданий с малым весом допустимо с использованием конструкции с толщиной лопастей в 5 мм. При возведении строений, рассчитанных на длительный срок эксплуатации. Используют конструкции с лопастями толщиной 9,5-12,5 мм.
  • По количеству лопастей делятся на однолопастные и многолопастные (до 6 штук). Первые предназначены для плотных грунтов с малой подвижностью. Вторые универсальны и могут использоваться в разных случаях, в основном их применяют на слабых грунтах с небольшой несущей способностью. Многолопастные более устойчивы к различным нагрузкам: выдергивающим, вдавливающим, горизонтальным.
  • По размеру лопастей конструкции бывают широкими (диаметр лопастей больше диаметра ствола более, чем в 1,5 раза) и узкими (их диаметр колеблется от 20 до 35 см). У первых большая площадь опоры, они эффективнее в слабой земле. Узкие лопасти лучше проникают в твердую землю – широкие при погружении начинают ломаться и деформироваться.

Чтобы конструкции служили дольше и не ржавели, на них должно быть нанесено специальное антикоррозийное покрытие толщиной не менее 400 мкм.

Готовый домИсточник stroyfora.ru

Достоинства и недостатки

Перед тем, как закрутить сваю, стоит узнать о ее достоинства. Конструкция пользуется популярностью в частном и промышленном строительствах.

К плюсам относятся:

  • Скорость. Здание сдают на 15-30% быстрее, чем с бетонным фундаментом. Конструкция готова практически сразу же после установки. Даже при заливке внутрь сваи бетона ждать его застывания не нужно, поскольку нагрузка ложится на стальную часть.
  • Невысокий уровень шума и вибраций. Это позволяет производить стройку вблизи от подземных коммуникаций или стоящих домов.
  • Долговечность. Производители утверждают, что конструкция может простоять больше века.
  • Возможность строить в условиях вечной мерзлоты или в болотистых местностях. Конструкция успешно противостоит выдергивающим нагрузкам, ее можно устанавливать на склонах и под углом. При этом выравнивать участок не нужно – достаточно выбрать сваи разной длины.
  • Прочность. Конструкция легко ремонтируется (если она не входит в состав сборного бетонного фундамента) и могут использоваться повторно (например, при возведении временных построек).
Пример фундаментаИсточник profi-vint.ru
  • Невысокая цена. Завинчивание винтовых свай обходится дешевле бетона почти на 30%. Это связано с небольшим объемом земельных работ.
  • Возможность работать в любых условиях и при любой температуре. Однако при температуре ниже -30 градусов могут возникнуть трудности с использованием техники.
  • Сваи небольшого диаметра могут быть установлены небольшой командой в 3-4 человека. Таким образом, их легко установить самостоятельно на дачном участке.

Важно помнить, что указанные достоинства относятся только к качественным конструкциям. Некоторые производители используют некачественные материалы или уменьшают толщину, из-за чего сваи быстрее приходят в негодность.

Винтовые сваи обладают и некоторыми недочетами:

  1. Их нельзя использовать в районах с высокой сейсмической активностью.
  2. Нельзя закручивать в грунт, который вызывает быструю коррозию. Перед началом работ необходимо провести анализ земли, чтобы избежать проблем.
  3. Нельзя устанавливать в каменистом грунте, так как при работе твердые части могут повредить лопасти.
Примеры фундаментаИсточник koffkindom.ru

Не рекомендуется закручивание свай, если они будут лишены боковой поддержки, то есть в текучем грунте (торфе, песках). Если это все же необходимо, сваи нужно крепко связать между собой или сильно заглубить, чтобы они не двигались.


Как закрутить винтовые сваи своими руками: способы и особенности монтажа

Предварительная подготовка

Перед тем, как закручивать винтовые сваи, необходимо провести анализ почвы. Это можно сделать, пригласив геодезическую или строительную фирму.

Для самостоятельного анализа в нескольких местах бурят почву на глубину, превышающую глубину залегания сваи на 1,5 метра. После вытаскивания бура на нем остаются кусочки грунта, который залегает на глубине. При наличие крупных булыжников или мусора (диаметром более 5 см), бетона от старых построек, корней деревьев работа по монтажу будет затруднена. Если на участке есть залежи воды, необходимо установить сваи так, чтобы они не располагались слишком близко к влаге.

Затем необходимо определить длину сваи:

  1. На устойчивом грунте достаточно длины 2,5 метра.
  2. Если участок сложный, с перепадами высоты, потребуются сваи разной длины.
  3. Если почва неустойчива, потребуется дойти до устойчивого пласта, чтобы конструкция была закреплена, например, до глины или песка.
Монтаж при помощи спецтехникиИсточник timesvai. ru

Прежде, чем решить, как закрутить винтовую сваю, потребуется определить глубину. Для этого проводят пробное бурение. В полученное отверстие опускают камень на веревке, по которым производят замеры.

Диаметр свай определяется в зависимости от назначения постройки:

  1. Диаметр в 5,7 см подходит для забора из сетки;
  2. В 7,6 см – бетонных заборов, дачных домиков и небольших хозяйственных построек;
  3. В 8,9 см – для одноэтажных домов. Каждая свая может выдержать 3-5 тонн;
  4. В 10,8 см – для двухэтажных домов из легких материалов. Такая свая выдерживает 5-7 тонн.

При расчете количества свай необходимо учитывать расстояние между ними. При строительстве деревянных и каркасных домов расстояние должно быть не более 3 метров, для домов из легких материалов (пеноблоков или газоблоков) – не более 2 метров. Если на участке присутствуют сильные ветра, расстояние должно быть не больше 2,5 метров.

Монтаж

После проведения подготовки необходимо начертить план будущего здания и отметить, где будут размещены сваи. Его переносят на землю. Там, где будут стоять сваи, выкапывают небольшие ямки – это облегчит работу по вкручиванию.

Монтаж вручнуюИсточник small-house.ru

Закручивание свай с помощью мясорубки начинается с углов фундамента. На них ляжет самая большая нагрузка. Затем вкручивают остальные и выравнивают их по высоте, ориентируясь на горизонтальный уровень. Если полностью сравнять сваи нельзя, после установки лишнее срезают.

Монтаж должен быть произведен строго вертикально. Это необходимо периодически проверять в процессе работы. Важно помнить, что у каждой сваи должна быть свое «место» – нельзя выкрутить одну и поставить на ее место другую.

Устанавливать конструкции можно несколькими способами:

  1. Вручную;
  2. При помощи дрели;
  3. Специальной техникой.

Выбор конкретного способа зависит от размеров конструкции и особенностей почвы.


Как установить винтовые сваи – пошаговые инструкции для бригады и одного строителя

Ручная работа

Вкручивание вручную – простой и экономный вариант. В процессе работы легко контролировать угол наклона и величину крутящего момента. Но закручивать конструкция можно на глубину не более 3 метров, также потребуется больше свободного места.

Для работы используют монтажный оголовок. Его закрепляют на верхнем торце сваи при помощи штырей. К оголовку приваривают 2 хомута, в которые вставляют рычаги, например, куски труб с толстыми стенками.

Увидеть ручную установку можно в видео:

Понять, как закручивать винтовые сваи, несложно. Процесс состоит из нескольких шагов:

  1. Пробуривают скважину на глубину 50 см. Ее диаметр должен быть на 10 см меньше, чем у лопастей.
  2. Конструкцию с подготовленным оголовком устанавливают и проверяют уровнем.
  3. Рабочие берутся за рычаги и начинают по кругу вкручивать конструкцию. В процессе работы необходимо следить за углом наклона.

Механический вариант

Для конструкции большой длины и диаметра используют механические устройства. Их можно купить или сделать самостоятельно.

Для изготовления потребуются:

  1. Дрель, мотобур или любой электроинструмент мощностью от 2 кВт;
  2. Редуктор с понижающим числом, например, гайковерт с механизмом усиления крутящего момента. Достаточно редуктора на 4,7 кНм;
  3. Переходники для соединения силовой установки, сваи и вывода редуктора;
  4. Рычаг для поддержки.

Переходник между дрелью и редуктором можно сделать из головки и болта: первая закрепляется на редукторе, болт вставляется в патрон дрели. Переходник между сваей и редуктором делают из оголовка, который закрепляют на свае. Его наконечник должен совпадать с редуктором.

Рассмотреть процесс сборки механического сваекрута можно в видео:

В процессе монтажа приспособление для завинчивания винтовых свай может наткнуться на крупные препятствия, через которые не сможет пройти свая. При использовании дрели это будет понятно по усилившемуся шуму. Потребуется сразу выключить технику, чтобы та не перегрелась.

Специальная техника

Сваеверты используют для установки длинных и широких свай. Техника обычно располагается на платформах автокранов, на шасси грузовиков или экскаваторов.

Такие сваекруты обладают достаточной мощностью для быстрой и качественной работы. Некоторые из них не контролируют вертикальное закручивание, проверять угол наклона придется самостоятельно. Однако большинство современных моделей имеют механизмы, фиксирующие отклонения от вертикали. Для удержания сваи используют домкраты.

Узнать, как производится монтаж спецтехникой, можно в видео:


Свайно-ростверковый фундамент: классификация, преимущества и недостатки, требования и нормативы

Коротко о главном

Винтовые сваи используют с начала XIX века. Они состоят из ствола и винтовых лопастей, которые вкручиваются в грунт и удерживаются в нем. Их используют в частном и промышленном строительстве.

Конструкция имеет немало плюсов: ее проще, дешевле и быстрее устанавливать, можно использовать в разных условиях (например, в условиях мерзлоты). При монтаже не производятся шум и вибрации, сваи малого диаметра легко установить вручную, без использования специальной техники.

Монтаж начинается с разработки плана, определения количества свай и места расположения, проверки почвы. Важно правильно определить параметры свай – длину и диаметр.

Установить конструкцию можно вручную, при помощи дрели или специальных сваевертов. Последние применяются для больших свай.

Ручной монтаж заключается в подготовке и закреплении рычага. Вкручивание производят 2 человека: они берутся за рычаги и по кругу вкручивают сваю.

Использование дрели позволяет ускорить процесс. Необходимо скрепить дрель, редуктор и сваю, затем установить конструкцию и начать монтаж.

Устройство для закручивания винтовых свай своими руками

Монтаж винтовых свай своими руками

Необходимыми приспособлениями для выполнения работ можно считать:

  • лопату;
  • кувалду;
  • уровень с соблюдением трех плоскостей;
  • рычажные ключи.

Говоря о рычажных ключах, имеются в виду приспособления, с помощью которых можно закрутить сваи. Это могут быть обычные трубы

Конечно, решив осуществить монтаж свайного фундамента с использованием винтовых свай, необходимо принять во внимание их размер и так называемый человеческий фактор. Трубы с большим диаметром лучше доверить технике

Рекомендуем посмотреть видео о том, как произвести монтаж с помощью рычага без помощи профессионалов.

Техника, как и различные установки, способствуют проведению монтажа при возведении основания на сложных грунтах, где просто необходимы сваи большого диаметра. Установка для закручивания данных опор состоит из основы, которой может послужить машина и дополнительного оборудования.

Гидровращатель может быть ручным и автоматическим

Кроме самой машины понадобятся:

  • гидравлическая установка; опорные домкраты;
  • рабочее приспособление;
  • привод наклона и вращения;
  • пульт, с помощью которого осуществляется управление установкой.

Определяя длину свай, нужно помнить о том, что она должна превышать глубину промерзания грунта и уровень, на котором будет выполнена обвязка.

Проведение всех работ, связанных монтажом винтовых свай своими руками, будет облегчено в том случае, если для работы будет использовано такое приспособление, как гидровращатель. Это устройство в значительной степени облегчает завинчивание конструкции своими руками.

Гидровращатель устанавливается в тело полой трубы и закрепляется там стопорного штифта. Подготовленную сваю необходимо поднять и установить точно в точке монтажа. Конец рычага, который крепится к устройству, держит человек (в некоторых случаях этот конец фиксируется на земле). Ввинчивают сваи с помощью гидростанции, оснащенной бензиновым приводом, которая включается и выключается реактивным рычагом.

Посмотрите видео, как производится монтаж опор с помощью гидровращателя.

Как закрутить винтовую сваю руками. Приспособления и использование.

(чертежи, фото)

Не так давно, мы выложили чертеж переходника свай серии F и серии N для гидровращателя буровой машины. Но бывают моменты, когда закрутить сваю получится только вручную, например если нет проезда техники к месту проведения работ или просто нерентабельность использования буровой спецтехники.

Для кого-то это будет новостью, но в безвыходной ситуации есть решение – возвести свайно-винтовой фундамент можно своими руками и здесь мы расскажем как это сделать! Если с закручиванием нашей продукции без фланца (серия N) все проще (имеется отверстие для установки рычага), то с серией F (с оголовком) дела чуть сложнее. Как известно, наши сваи с завода изначально идут с приваренным оголовком, что несомненно большой плюс к их надежности, так как вся поверхность, без исключения – оцинкована + сварной шов имеет высокие прочностные характеристики.

Далее будут приведены четыре наиболее популярных способа закрутить сваю своими руками:

Первый это – использование переходника для оголовка сваи. Его принцип прост: переходник крепится к оголовку при помощи нескольких болтов, а в проушины вставляются рычаги (2шт) напротив друг друга и при помощи 2х человек происходит ввинчивание.

Проушины можно изготовить из стального прутка или арматуры диаметром около 12мм, крепятся они к стальному столбу 90мм, он может быть полым, при этом толщина стенки должна быть минимум 4мм (лучше больше), или усилить внутри ребрами жесткости. Вместо столба квадратного сечения можно использовать трубу диаметром 90мм.

Плюсы этого переходника – удобство, надежность, возможность закрутить сваю длиной до 3,5м в зависимости от грунта. Минусы – более сложная конструкция , соответственно и себестоимость.

• Чертеж переходника ниже:

Реализация данного переходника, но с изменениями была сделана здесь.

Второй способ это – использование прогнутой металлической полосы в виде дуги, которая крепится болтами к оголовку сваи. Это надежный и вместе с этим, недорогой способ. Металл полосы подбирается исходя из длины и диаметра сваи, в среднем это сталь 4-5мм.

Плюсы – быстрота изготовления, низкая себестоимость. Минусы – быстро приходит в негодность, практически невозможно закрутить винт длиной более 2х метров.

• Чертеж переходника ниже:

Третий это – сверление отверстия под оголовком сваи для последующего использования его под рычаг (например, хороший лом). Чертеж тут не нужен, покажем лишь схематично использование, практическое применение можно посмотреть в этом блоге.

Плюсы – самый недорогой вариант. Минусы – повреждается поверхность ствола сваи, неудобно закручивать в последней стадии, так как рычаг расположен ниже оголовка, появляется слабое место, которое необходимо обработать специальным составом.

Четвертый вариант использования заводской насадки. Данная насадка изготавливается в Китае и ее можно взять бесплатно у нас в аренду. Переходник повторяет форму оголовка винтовой сваи и скрепляется с помощью 3 болтов и гайки. Далее в проушины вставляются рычаги как и в первом варианте.

Про саму насадку можно посмотреть здесь.

Плюсы – если Вы из г. Хабаровск, можно воспользоваться ей бесплатно, так же это быстро и самое главное – нечего не надо придумывать, все уже готово к использованию. Минусы – в плотных грунтах проушины могут не выдержать, приходиться их усиливать.

Вот и все самые популярные методы. Вообще, все зависит от Вашей фантазии и главный принцип при выборе ручного ввинчивания – это сделать два рычага. Все мы знаем из физики, что чем длиннее рычаг, тем меньше усилий надо будет сделать.

Как выполняется закручивание вручную

Планируя закручивание винтовых свай вручную, важно оценивать собственные силы. Массивные основания для большого загородного коттеджа потребует привлечение техники

Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности.

Необходимые для выполнения работ инструменты

Решив закручивать их самостоятельно, потребуется подготовить:

  • Шпагат.
  • Рулетку.
  • Металлическую арматуру (прутья).
  • Лом.
  • Выступающие в качестве рычагов две трубы.

Решив выполнить работы, закручивая винтовые сваи самостоятельно, в первую очередь потребуется внимательно отнестись к их выбору. Специалисты рекомендуют отдавать предпочтение готовым изделиям, выполненным давно зарекомендовавшими себя на рынке производителями из надежных металлических сплавов.

Надежное вкручивание, выполняется только в случае проведения расчета длины металлической арматуры. Они должны доходить на глубину, расположенную ниже уровня промерзания почвы.

Проведение разметки свайного поля

Узнавая, как закрутить винтовые сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади основания возводимого здания определяется количество свай

Разметка свайного поля

При маркировке готовых свай на маркировке обязательно указывается их несущая способность. За счет этого для установки будущего строения потребуется только рассчитать на основании этих данных их количество. В расчетах используются данные о будущем удельном весе создаваемого строения и его габариты.

Проект, на основе которого можно будет закрутить винтовые сваи своими руками, должен учитывать следующие обязательные требования:

  1. Расстояние между опорами не должно превышать три метра, это позволит избежать провисания обвязки.
  2. Вкручивать их обязательно нужно по углам будущего сооружения и по его периметру.

Эти условия необходимо учитывать для установки опор и будущего вкручивания винтовых свай своими руками. Далее, проводится установка опор, которые соединяются шпагатом. Разметочные элементы проверяются с помощью строительного уровня.

Как далее провести самостоятельную установку винтовых свай?

Проведение работ все-таки проводится с помощью хотя бы одного или двоих помощников. А также работу упростит созданная также своими руками самая простая рычажная конструкция. Для её создания:

  • Вставляется лом в отверстие, существующее на изделии.
  • Длину рычага увеличивают надеваемые на лом трубы.

Такие винтовые опоры будут использовать два работника, выполняющие закручивание винтовых свай вручную. Самому владельцу будущего строения или еще одному из его помощников желательно осуществлять контроль с использованием магнитного уровня. Такая проверка выполняется несколько раз во время установки. Первая проверка уровнем выполняется перед началом ввинчивания и далее её желательно осуществлять после каждого поворота на 360о. Это обеспечит выполнение вертикального размещения сваи.

Порядок проведения ввинчивания свай с использованием подручной техники

Облегчить процесс и вкрутить свои надежно поможет использование подручной техники. Для этого достаточно узнать, как закрутить винтовую сваю своими руками с помощью дрели и минимального дополнительного набора инструментов.

В этом случае для закручивания потребуется:

  1. Дрель.
  2. Редукторный гайковерт.
  3. Болты и прочный крепеж.

Для повышения жесткости может использоваться прокладка швеллера, что повысит жесткость и предотвратит деформацию. В этом варианте выполнения работ закручивать винтовые сваи одному также проблематично. Желательно выполнение работ с помощью 2-3 помощников. Специализированная машина в такой ситуации не потребуется и вкрутить можно надежно и быстро.

Использование дрели и редуктора ускоряет завинчивание винтовых свай в грунт

Вкручивая сваи винтовые с использованием техники важно контролировать вертикальное завинчивание винтовых свай с использованием магнитного строительного уровня

На какую глубину важно погружать опоры

При создании данного фундамента большая роль уделяется глубине погружения винтовых опор. Вводимые в грунт ввинчиванием, они закручиваются до того момента, когда грунт начинает оказывать максимальное сопротивление при введении свай. Работа продолжается до того момента, пока оборудование позволяет продолжать ввинчивание сваи. Если работы будут прекращены ранее, отсутствие нагрузки на плотный слой грунта станет причиной возможного проседания фундамента под весом строения.

Как собрать и работать?

Сначала необходимо доработать мультипликатор. У него есть чересчур длинная ручка, которая будет мешать. Поэтому ее надо спилить до уровня, показанного красной линией на рисунке ниже.

Теперь изготовим переходники. Для свай с оголовком берем стальную пластину, выпиливаем ее под размер оголовка. Далее просверливаем в ней отверстия также, как на оголовке. А посередине привариваем гаечную головку четырехгранником наружу.

Для изготовления адаптера к безоголовочной свае берем подготовленный обрезок трубы и привариваем к нему с торца стальную пластину, к которой затем привариваем гаечную головку четырехгранником наружу. После этого в адаптере сверлится сквозное отверстие, совпадающее с отверстиями сваи.

Также к переходнику сбоку можно приварить петлю из арматуры, чтобы имелась возможность трубой осуществить ручную докрутку, если вдруг усилия дрели не хватит, например, из-за чрезмерной плотности грунта. Под петлю желательно наварить еще и пластину для усиления.

Для соединения мясорубки и дрели в еще одну гаечную головку нужно вставить болт с подходящей по размеру шляпкой, и прихватить его сваркой.

Длинная труба будет служить в качестве упора. На ее краю надо просверлить два отверстия под болты. В швеллере также сверлятся два отверстия на том же расстоянии друг от друга, чтобы его можно было соединить с трубой.

Теперь, чтобы начать работать, делаем небольшую лунку под сваю, чтоб она могла самостоятельно стоять, и вставляем ее туда. Затем, используя каленые болты, крепим на нее подходящий переходник. В случае, если она безоголовочная, для фиксации можно воткнуть стальную арматуру.

Далее вставляем в переходник мультипликатор, а затем на него надеваем дрель, в патрон которой уже зажат болт с головкой.

Теперь сделаем упор. К части ручки мультипликатора, оставшейся после спиливания, прикручивается швеллер вместе с вставленной в него трубой, которую можно при достаточной длине просто держать напарнику, либо упереть в любой предмет, плотно воткнутый в землю.

Вот собственно и все. Осталось нажать кнопку пуска и начнется постепенное погружение.

Как видите, ничего сложного в сборке самодельного электрического приспособления для закручивания винтовых свай нет. При этом денежные затраты будут меньше, чем если вызывать спецтехнику.

Ошибки и правила закручивания свай

Опытные монтажники называют ряд ошибок, с которыми могут столкнуться, желающие завинтить винтовую сваю своими руками. В частности:

  • вывинчивание сваи. Когда свая сильно отклоняется или упирается в твердый предмет, застройщики зачастую вывинчивают ее и закручивают повторно в то же место. Опытные монтажники утверждают, что в рыхлом грунте несущая способность сваи падает. Следует сместить место установки на несколько сантиметром и закручивать сваю в плотный грунт;
  • игнорирование этапа бетонирования сваи. Бетон не придает устойчивости сваи, поэтому многие частники одевают оголовок на верхушку сваи сразу после ее обрезки. Но, бетон позволяет исключить поступление воздуха во внутреннюю полость сваи, и таким образом исключить появление коррозии, и продлить срок службы опоры;
  • установка сваи под углом. Контролировать соответствие уровню по вертикальной оси необходимо с первого витка закручивания. Не стоит думать, что в дальнейшем уровень можно легко исправить;
  • углубление под установку сваи. Чтобы упростить себе работу, возникает соблазн сделать углубление под сваю садовым буром. Однако такой подход существенно снижает несущую способность сваи, т.к. она не будет плотно вкручена в почву;
  • остановка закручивания после упора в твердый предмет. Недостижение заданной глубины чревато потерей несущей способности сваи. Не допустить этого можно путем извлечения твердых предметов (чаще камней) из почвы и повторное вкручивание сваи;
  • остановка на расчетной глубине, если свая еще закручивается. В расчетах сложно все предусмотреть. В случае если свая продолжает движение после достижения заданной отметки, ее рекомендуется нарастить и продолжить закручивания до достижения плотных слоев грунта.

Сваекрут
