Виды портландцемента и область их применения

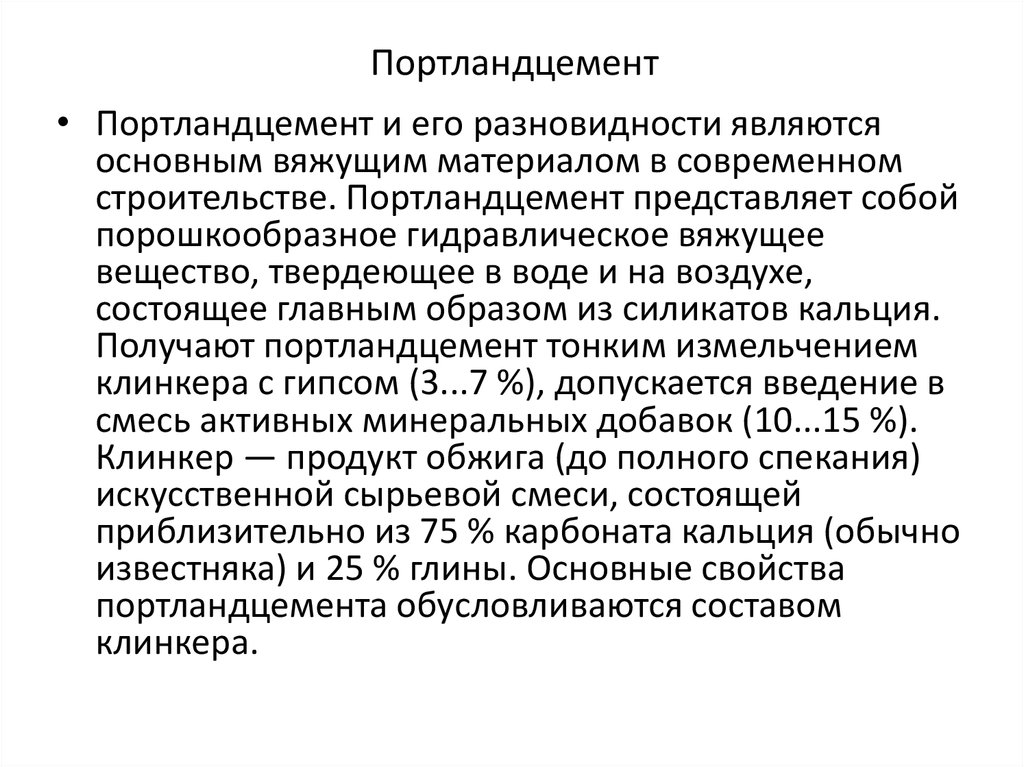

Портландцемент настолько распространен, что принято называть его просто – цементом. Он делится в свою очередь на виды в зависимости от качеств и состава.

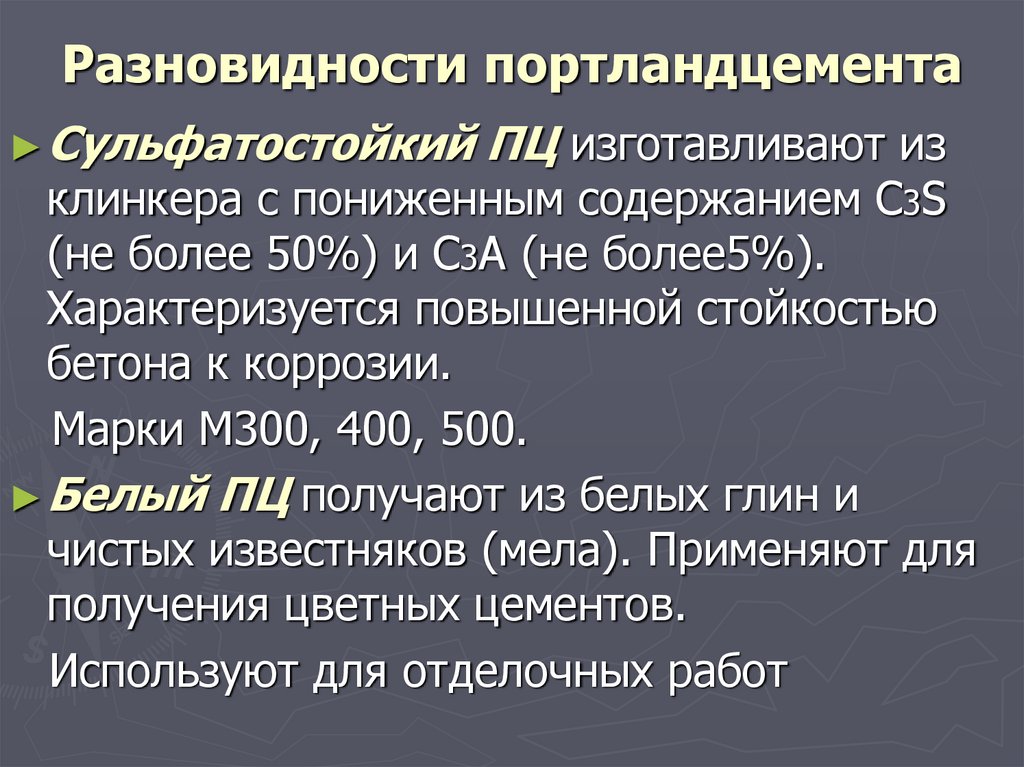

- Сульфатостойкий портландцемент проявляет повышенную стойкость к сульфатной агрессии во время процессов попеременного замораживания и разморозки либо увлажнения-высыхания, отчего и имеет такое своё название. Может иметь марки прочности от 400 до 600. Его широко применяют при возведении мостовых опор и свай. А также он необходим в строительстве всевозможных гидротехнических сооружений.
- Пластифицированный и гидрофобный портландцемент тоже дают возможности для самого широкого применения. Первый тип, благодаря добавлению пластификатора, очень удобен в применении, например, для приготовления кладочного раствора. Имеет марки прочности от 300 до 700. Гидрофобный включает в свой состав одноименную добавку, что увеличивает сроки его хранения и облегчает задачу транспортировки на дальние расстояния.
- Гидрофобный цемент может быть закуплен для строительства дорожных объектов в готовом виде, либо, если соответствующие компоненты в составе используемого цемента отсутствуют, их необходимо добавлять впоследствии при изготовлении раствора. Это касается гидрофобных составляющих, пластификаторов и смешанных добавок (гидрофобно-пластифицирующих). Не следует употреблять активные минеральные компоненты из-за опасности снижения морозостойкости.
- Быстротвердеющий портландцемент и особо быстротвердеющий портландцемент становятся таковыми за счет включения в их состав большого количества трехкальциевого силиката и алюмината (виды клинкера). Поэтому данный тип цемента обладает способностью твердеть в самые короткие сроки без ущерба для его качества. По истечении первых трех суток скорость затвердевания снижается и постепенно становится обычной.
- Портландцемент с умеренной экзотермией содержит добавки, отвечающие за уменьшение теплоты гидратации (реакции при соединении вяжущего компонента с водой). Такими свойствами обладает состав с минимальным содержанием алита и алюмината и увеличенным количеством белита и четырехкальциевого алюмо-феррита. Этот продукт незаменим при строительстве массивных конструкций и в жаркую пору года.
- Магнезиальный цемент изготавливается с применением доломита или магнезита, обладающего известными огнеупорными свойствами. Цемент отличается повышенной прочностью, хорошим свойством сцепления с любой поверхностью, пониженной теплопроводностью и, как уже было сказано, отличной огнестойкостью. Поэтому применяется для теплоизоляционных перегородок, огнеупорных конструкций, внутренней отделки и т.
- Тампонажный цемент пятисотой марки производится только по спецзаказу, хотя его себестоимость гораздо ниже, нежели у обычного портландцемента – за счет включения в состав гипса. Тампонажная разновидность цемента используется для консервации скважин газового или нефтяного месторождений для защиты от грунтовых вод. В последнее время вместо нее стали применяться полимерные и иные тампонирующие материалы.
- Белый портландцемент отличается своим цветом, что достигается за счет использования особого клинкера (обычный портландцемент имеет серо-зеленый темный оттенок). Может применяться в любой сфере строительства. Также предназначается для создания цветных видов цемента (с помощью добавления красящих компонентов).
Поэтому данный тип цемента обладает способностью твердеть в самые короткие сроки без ущерба для его качества. По истечении первых трех суток скорость затвердевания снижается и постепенно становится обычной.
Отдельной группой идут цементы с микронаполнителями. В частности – песчанистый портландцемент . Это один из первых цементов с инертной природной добавкой, использованных в строительстве. Данное вещество имеет хорошие антикоррозийные свойства и стойкость к деформации.
В его состав входит кварцевый песок. Применяется для изготовления любых видов бетона без изменений в их рецептуре. Наиболее эффективное использование – в производстве пенобетона.
- Карбонатный портландцемент получается при введении в состав определенного процента доломита или известняка. Он также входит в число цементов с микронаполнителями. При разведении раствора с этим веществом требуется меньшее количество воды, что положительно влияет на прочностные характеристики состава. Теплота гидратации у данного цемента ниже, чем обычно. А вот стойкость в углекислой среде, наоборот, выше.
- Высокопрочный портландцемент имеет марки от 600 и более. Показатели прочности достигаются увеличенным содержанием элита в составе клинкера, тонким помолом и минимальным процентом активных минеральных веществ. Указанная марочная прочность достигается через 4 недели после применения раствора.
ЦементПерейти в каталог
Цемент М500 портланд
Быстротвердеющий и высокопрочный портландцементы: их компонентный состав и соответствующие характеристики. |
быстротвердеющий, сульфатостойкий, белый и цветные.
Быстротвердеющий портландцемент — ПЦ с минеральными добавками, отличающийся повышенной прочностью через трое суток твердения. Этот цемент обеспечивает более интенсивное нарастание прочности в начальный период твердения по сравнению с обычным портландцементом за счет более тонкого помола и регулирования химического и минералогического состава. Содержание C3S в БТЦ должно быть не менее 50%. Выпускается двух марок –М400 и М500. Сульфатостойкий портландцемент изготавливается из
клинкера нормированного минералогического
состава, в котором содержание минералов
должно быть не более (в %): C3S — 50, С3A.—5,
С3A+С4AF—22, и выпускается марки М400.Цемент
характеризуется пониженным тепловыделением
и замедленным твердением в начальные
сроки и предназначается для изготовления
бетонных и железобетонных конструкций
наружных зон гидротехнических и других
сооружении, работающих в условиях
сульфатной агрессии при одновременном
систематическом попеременном увлажнении
и высыхании или замораживании и
оттаивании.

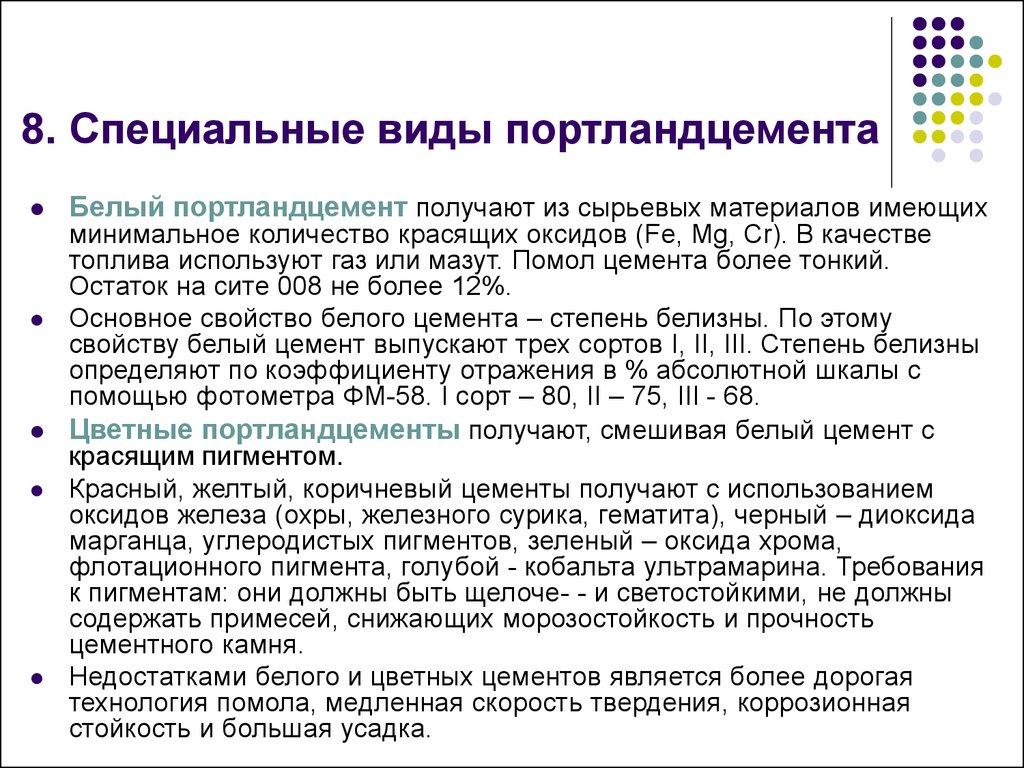

Белый и цветные портландцементы.
Белый портландцемент получают совместным тонким помолом белого клинкера, активной минеральной добавки — белого диатомита (до 6%) и гипса. Гипс, активная и инертная добавки в измельченном состоянии должны иметь белизну не ниже установленной для цемента данного сорта. Для получения клинкера используют чистые известняки, мел и белую каолиновую глину. Обжиг клинкера белого портландцемента производят при более высокой температуре. Белый портландцемент предназначается для архитектурно-отделочных работ в сборном жилищном, гражданском и промышленном строительстве и выпускается трех марок: 300, 400, 500.
Цветной портландцемент в зависимости от цвета,
подразделяют на желтый, розовый, красный,
коричневый, голубой, зеленый, черный и
делится на марки: 300, 400, 500. Получают его
совместным помолом цветного клинкера,
активной минеральной добавки и гипса,
либо белого клинкера, красящей добавки,
белого диатомита и гипса.

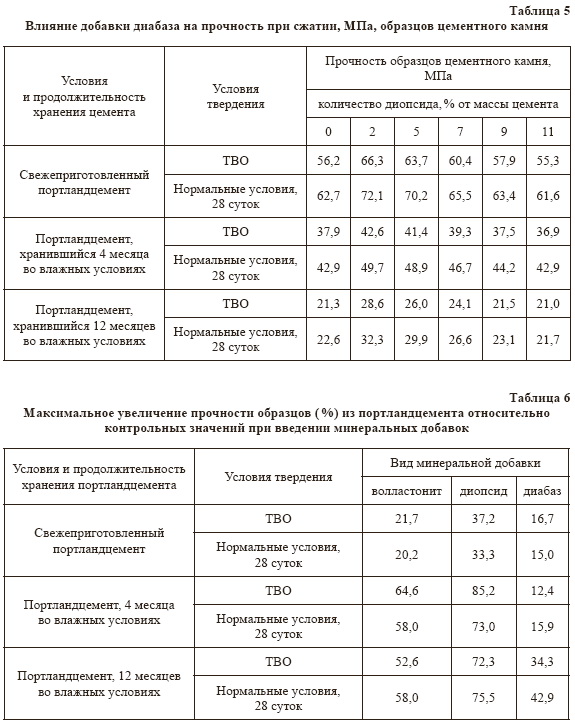

Минеральные добавки — природные или техногенные тонкодисперсные вещества, содержащие аморфный SiO2,(вулканический пепел, молотые вулканический туф, диатомит, трепел)
Активные минеральные добавки вводят в состав цементов для улучшения их строительно-технических свойств, они могут быть природными и искусственными.
К природным активным минеральным добавкам относят некоторые осадочные горные породы (диатомит, трепел, естественно обожженные глинистые породы).
В качестве искусственных активных минеральных добавок используют побочные продукты и отходы промышленности: доменные шлаки, топливные золы и шлаки.
Портландцемент
с минеральными добавками (ПЦД) получают
измельчением клинкера, минеральных
добавок и гипса.
Предельно допустимое
содержание минеральных добавок в
цементе не должно превышать 20%. При этом
практически сохраняются все свойства
портландцемента, кроме морозостойкости
(она несколько ниже), а некоторые свойства
улучшаются (больше водостойкость,
меньше тепловыделение, более высокая
сопротивляемость коррозии первого
вида). При его получении экономится
портландцементный клинкер, что
способствует снижению себестоимости
цемента. Марки такого цемента те же,
что и у портландцемента: 400, 500, 550 и 600.
ПЦД успешно применяют в строительстве
вместо портландцемента, за исключением
случаев, когда требуется высокая
морозостойкость.
Шлакопортландцемент
(ШПЦ) изготовляют так же, как и пуццолановый
портландцемент, но в качестве активной
минеральной добавки используют доменные
гранулированные шлаки, содержание
которых должно быть не менее 21 % и не
более 80% от массы цемента. По химическому
составу доменные шлаки в основном
состоят из CaO, SiO2, A12O3 и отчасти MgO,
суммарное содержание которых достигает
90.
..95%.Если основные шлаки измельчить и
смешать с водой, то они схватываются и
затвердевают, т. е. обладают самостоятельными
вяжущими свойствами. Шлакопортландцемент
выпускают трех марок: 300, 400,
500.Шлакопортландцемент несколько
светлее портландцемента. Плотность
его в зависимости от содержания шлака
колеблется в пределах 2800-3000 кг/м3. Начало
схватывания должно быть не ранее 45 мин,
а конец — не позднее 10 ч.
Он имеет две разновидности: быстротвердеющий шлакопортландцемент и сульфатостойкий шлакопортландцемент .
Быстротвердеющий шлакопортландцемент изготовляют из высококачественных клинкеров и активных гранулированных шлаков, размалывая их до 4000-5000 см2/г.
В 3 суток БШПЦ должен приобрести прочность при сжатии не менее 13,6 МПа, при изгибе — не менее 3,4 Мпа Применяется в производстве бетонных железобетонных изделий, изготовляемых с примененем тепловлажностной обработки.
Сульфатостойкий
шлакопортландцемент входит
в группу сульфатостойких цементов.
Повышенная
сульфатостойкость этого цемента
обеспечивается применением клинкера
и гранулированного шлака,
в
которых Аl2О3
не
более 8%.
Другие минеральные добавки,
кроме
шлака,
не
допускаются.
При
таком составе вяжущего в затвердевшем
камне преобладают низкоосновные
гидросиликаты и гидроалюминаты кальция
и практически отсутствует свободный
гидроксид кальция,
что
и способствует повышению сульфатостойкости
шлакопортландцемента по сравнению с
портландцементом.
Водопотребность ШПЦ существенно не отличается от водопотребности обычных портландцементов, но химически связывается воды меньше, чем при гидратации портландцемента. Это приводит к снижению плотности бетона на шлакопортландцементе и, как правило, морозостойкости по сравнению с бетоном на портландцементе.
Пуццолановый
портландцемент — гидравлическое
вяжущее вещество, твердеющее в воде и
во влажных условиях. Пуццолановый
портландцемент изготовляют путем
совместного тонкого помола клинкера,
содержащего не более 8 % С3А, необходимого
количества гипса и активной минеральной
добавки 20.
..40 %, или тщательным смешиванием
тех же материалов, измельченных
раздельно, выпускается МЗОО, 400и особенно
эффективно применяется при строительстве
подводных и подземных бетонных и
железобетонных частей сооружений,
когда от них требуется большая
водонепроницаемость, высокая
водостойкость.
Портландцементы с добавками ПАВ получают путем совместного помола портландцементного клинкера, гипса и небольшого количества (0,1-0,3% от массы цемента) добавок поверхностно-активных веществ (ПАВ) .Назначение добавок ПАВ сводится к повышению пластичности цементного теста, при том же содержании воды, либо к снижению водопотребности смеси и расхода цемента при сохранении подвижности и прочности бетона. 2 вида:

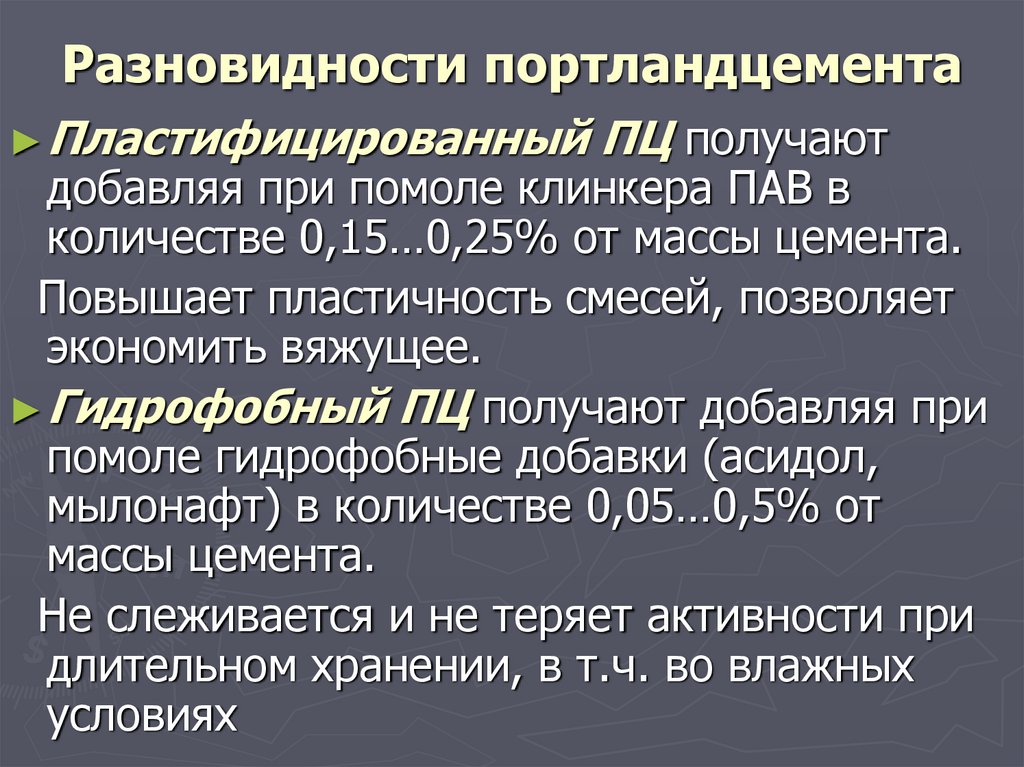

Пластифицированный
портландцемент получают при помоле
клинкера с добавкой гидрофильно-пластифицирующих
веществ (0,15-0,25% массы цемента). В качестве
такой добавки используют лигносульфонат
технический (ЛСТ). Адсорбируясь на
поверхности зерен цемента, лигносульфонат
кальция улучшает их смачивание водой.
Образующиеся слои воды обеспечивают
гидродинамическую смазку зерен, уменьшая
трение между ними, и одновременно
препятствуют их слипанию, благодаря
чему повышается пластичность цементного
теста.
Гидрофобный портландцемент получают, вводя при помоле клинкера 0,1-0,3% мылонафта, асидола, окисленного петролатума, синтетических жирных кислот. Молекулы гидрофобизирующих веществ имеют асимметрично-полярное строение и состоят из полярной группы и неполярной. Эти молекулы в процессе помола адсорбируются на поверхности цементных зерен, ориентируясь полярной группой к поверхности цементного зерна, а углеводородным радикалом наружу, придавая цементу гидрофобные (водоотталкивающие) свойства.
Стандартная спецификация C150 для портландцемента
Лицензионное соглашение ASTM
ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в
контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете
его и соглашаетесь соблюдать его условия.
Если вы не согласны с условиями настоящего Лицензионного соглашения,
немедленно покиньте эту страницу, не входя в продукт ASTM.
1. Право собственности:
Этот продукт защищен авторским правом как
компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM
(«ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда
прямо указано в тексте отдельных документов. Все права защищены. Ты
(Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы.
Это не продажа; все права, право собственности и интерес к продукту или документам ASTM
(как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать
уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.
2. Определения.
A. Типы лицензиатов:
(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;
(ii) Одноместный:
одно географическое местоположение или несколько
объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно;
например, разные кампусы одного и того же университета в одном городе управляются централизованно.
(iii) Multi-Site:
организация или компания с
независимое управление несколькими точками в одном городе; или организация или
компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.
B. Авторизованные пользователи:
любое лицо, подписавшееся
к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников,
или сотрудник Лицензиата на Одном или Множественном Сайте.
3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное,
отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких
авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать
разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.
A. Конкретные лицензии:
(i) Индивидуальный пользователь:
(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;
(b) право скачивать, хранить или распечатывать отдельные копии
отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом.
То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его.
Документа) для временного хранения на одном компьютере в целях просмотра и/или
печать одной копии документа для личного пользования. Ни электронный файл, ни
единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный
файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это
электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или
в противном случае разделены. Одна печатная копия может быть распространена среди других только для их
внутреннее использование в вашей организации; его нельзя копировать. Индивидуальный загруженный документ
иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.
(ii) Односайтовые и многосайтовые лицензии:
(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;
(b) право скачивать, хранить или распечатывать отдельные копии
отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя.
использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;
(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;
(d) право на отображение, загрузку и распространение печатных копий Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.
(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.
(f) Лицензиат предоставит ASTM список авторизованных
IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.
B. Запрещенное использование.
(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.
(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного пользователя, по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.
(iii) В частности, никто не имеет права передавать, копировать,
или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе
3 настоящей Лицензии без предварительного письменного разрешения ASTM.
В частности,
за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения
ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла,
или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые
стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать,
или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM;
(d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или
Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов.
получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или
иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или
Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено
по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные
части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или
Документ.
Включение печатных или электронных копий в пакеты курсов или электронные резервы,
или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без
Предварительное письменное разрешение ASTM.
(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.
C. Уведомление об авторских правах . Все копии материала из ASTM
Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице.
каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение
уведомление об авторских правах не допускается.
4. Обнаружение запрещенного использования.
A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.
B. Лицензиат должен прилагать все разумные усилия для защиты
Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет
ASTM о любом использовании, о котором стало известно или о котором было сообщено.
5. Постоянный доступ к продукту.
ASTM резервирует
право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит
условия настоящего Соглашения. Если Лицензиат не оплачивает ASTM какую-либо лицензию или
абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение
что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется
связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM.
вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к
онлайн-база данных будет отклонена. Если Лицензиат или Авторизованные пользователи существенно нарушают
настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право
право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.
6. Форматы доставки и услуги.
A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.
B. Продукты ASTM также доступны в Adobe Acrobat
(PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку
и настройка соответствующего программного обеспечения Adobe Acrobat Reader.
C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.
7.
Условия и стоимость.
A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются. Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.
B. Сборы:
8. Проверка.
ASTM имеет право проверять соответствие
с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности
часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности.
соглашение для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается
разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка
состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в
таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата. Если
проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM,
Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении
ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от
любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем
любым другим способом, разрешенным законом.
Лицензиат признает и соглашается с тем, что ASTM может внедрять
определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.
9. Пароли:
Лицензиат должен немедленно уведомить ASTM
о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом
нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля
или любой несанкционированный доступ или использование Продукта ASTM. Лицензиат несет исключительную ответственность
для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного
доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.
10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении,
все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые
гарантия товарного состояния, пригодности для определенной цели или ненарушения прав
отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.
11. Ограничение ответственности:
В пределах, не запрещенных законом,
ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные,
косвенные или штрафные убытки, независимо от теории ответственности,
возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM.
Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.
12. Общие.
A. Прекращение действия:
Настоящее Соглашение действует до
прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии
(на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.
B. Применимое право, место проведения и юрисдикция:
Это
Соглашение должно толковаться и толковаться в соответствии с законодательством
Содружество Пенсильвании. Лицензиат соглашается подчиняться юрисдикции и месту проведения
в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим
Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.
C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение
между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или
одновременные устные или письменные сообщения, предложения, заверения и гарантии
и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения,
или другое сообщение между сторонами, относящееся к его предмету в течение срока действия
настоящего Соглашения.
Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если в письменной форме
и подписан уполномоченным представителем каждой стороны.
D. Назначение:
Лицензиат не может назначать или передавать
свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.
E. Налоги.
Лицензиат должен уплатить все применимые налоги,
за исключением налогов на чистый доход ASTM, возникающий в результате использования Лицензиатом Продукта ASTM.
и/или права, предоставленные по настоящему Соглашению.
Портландцемент — Heidelberg Materials
Назад к Цементные материалы
Портландцемент и цемент общего назначения
Являясь ключевым компонентом бетона, портландцемент остается основой всего, что мы строим.
Цемент, широко использовавшийся древними римлянами, является одним из старейших строительных материалов в мире.
На протяжении веков он превратился в сложный, изощренный материал. Тем не менее, фундаментальные преимущества, которые он приносит в строительство — прочность, долговечность и устойчивость — ценятся больше, чем когда-либо. Для получения дополнительной информации о портландцементе Lehigh загрузите наши спецификации продукта (PDS) для PDS США и Канады.
Цемент или бетон?
Хотя эти термины часто используются взаимозаменяемо, бетон и цемент не являются одинаковый. Цемент является составной частью бетона. Это мелкий серый порошок, который при смешивании с водой, песком и гравием или щебнем образует каменную массу, известную как бетон. Цемент обычно составляет от 10% до 12% бетонной смеси.
Цемент действует как связующее вещество или клей в бетоне. При соединении с водой цемент образует пасту, которая покрывает песок и гравий. В результате химической реакции, называемой гидратацией, смесь схватывается и затвердевает, превращаясь в бетон.
Свежезамешанный бетон может принимать любую форму; в затвердевшем состоянии он прочен и долговечен.
Эти качества объясняют, почему из одного материала, бетона, можно построить все, от небоскребов и тротуаров до автомагистралей и дамб.
Хотя природный цемент восходит к римлянам, к концу 1800-х годов строители обратились к его промышленному аналогу, портландцементу, для более высокой прочности и более стабильных характеристик.
Английский каменщик Джозеф Аспдин широко известен как изобретатель современного портландцемента. Аспдин получил первый патент на портландцемент в 1824 году. Он назвал его «портландцемент», потому что бетон, изготовленный из него, напоминал высоко ценимый строительный камень, добываемый на острове Портленд.
Имя сохранилось. Сегодня портландцемент — это не торговая марка, а общий термин для типа цемента, используемого в большинстве видов бетона.
От карьера до печи и до бетона
Производство портландцемента состоит из трех этапов:
- Для производства цемента требуются кальций, кремнезем и небольшое количество глинозема и железа. Сырье, богатое этими элементами, включает известняк, песок и глину. Их добывают на заводе по производству цемента или доставляют из близлежащих районов. Известняк, источник кальция, составляет около 80% сырья для цемента.
- Материалы объединяют, смешивают и измельчают вместе, а затем обрабатывают в огромной промышленной печи, которая достигает температуры 1450°C (2650°F) или выше. Интенсивный нагрев вызывает химические реакции, в результате которых образуется промежуточный продукт, называемый клинкером.
- Окатыши каленого клинкера охлаждают и измельчают с небольшим количеством гипса. В результате получается мелкий порошок, который теперь считается портландцементом. Цемент измельчают настолько мелко, что он проходит через сито, достаточно тонкое, чтобы удерживать воду.
Сырье, богатое этими элементами, включает известняк, песок и глину. Их добывают на заводе по производству цемента или доставляют из близлежащих районов. Известняк, источник кальция, составляет около 80% сырья для цемента. В основном цемент используется для производства товарного бетона, который доставляется на строительные площадки в привычных грузовиках с вращающимися барабанами. Другие области применения бетона включают сборные изделия, трубы, кирпичную кладку, бурение нефтяных и газовых скважин и стабилизацию грунта.
Цемент на все случаи жизни
Инженеры и специалисты в области строительства часто выбирают определенный тип портландцемента для удовлетворения особых требований условий.
Типы цемента определяются различными стандартами и спецификациями. Портландцементы соответствуют Стандартной спецификации C150 Американского общества по испытаниям и материалам (ASTM) для портландцемента и Канадской ассоциации стандартов (CSA) A3001. Некоторые цементы могут соответствовать нескольким типам. Вся продукция Lehigh Cement производится в соответствии с применимыми стандартами CSA, ASTM, AASHTO или API.
Приведенные выше стандарты относятся к следующим типам портландцемента и цемента общего назначения:
ASTM Тип I (CSA Тип GU), нормальное/общее использование: Портландцемент общего назначения подходит для бетона, не требующего особых свойств. Цемент типа I обычно используется в общестроительных работах, таких как большинство зданий, мостов, тротуаров, сборных и каменных блоков и т.
д. почва или вода с умеренным содержанием сульфатов. Другие меры по контролю сульфатостойкости, такие как использование смешанных цементов, которые обеспечивают эквивалентные или лучшие характеристики, становятся все более распространенными в определенных областях.
ASTM Тип II-MH (CSA Тип MH), умеренная теплота гидратации: Цемент с умеренной сульфатостойкостью, который также снижает тепловыделение, вызванное гидратацией. Другие меры по контролю теплоты гидратации и сульфатостойкости, такие как использование смешанных цементов, которые обеспечивают эквивалентные или лучшие характеристики, становятся все более распространенными в определенных областях.
ASTM Тип III (CSA Тип HE), Высокая ранняя прочность: Портландцемент, который набирает прочность быстрее, чем обычные цементы, и подходит для быстрого строительства, раннего удаления опалубки, холодной погоды или когда бетон должен быть быстро введен в эксплуатацию. .
ASTM Тип IV (CSA Тип LH), Низкая теплота гидратации: Медленно реагирующий цемент, минимизирующий тепловыделение, используемый в бетоне для массивных конструкций, таких как опоры мостов или плотины.
Другие меры по контролю теплоты гидратации, такие как использование смешанных цементов, которые обеспечивают эквивалентные или лучшие характеристики, становятся все более распространенными в определенных областях.
ASTM Тип V (CSA Тип HS), Высокая стойкость к сульфатам: Портландцемент, используемый в бетоне, подверженном воздействию высоких концентраций сульфатов. Другие меры по контролю сульфатостойкости, такие как использование смешанных цементов, которые обеспечивают эквивалентные или лучшие характеристики, становятся все более распространенными в определенных областях.
Ресурсы и дополнительная информация
Стандартные спецификации ASTM C150 для портландцемента
https://www.astm.org/Standards/C150.htm
Проектирование и контроль бетонных смесей , Справочник Portland Cement Association по основам технологии бетона и строительства.
http://members.cement.org/EBiz55/Bookstore/BookstoreHome.aspx
Portland Cement Association
http://www.
