Разметка участка под фундамент: правильная технология

Весна – идеальное время для начала строительства. Россия – большая страна. Поэтому когда на севере еще метели, на юге земля уже прогревается. Однако, можно планировать подготовку к строительству! Прочность и долговечность любого здания зависит от надежности основания. Первое и очень важное действие по устройству основания – правильная разметка участка под фундамент.


Что вы узнаете

Разметка фундамента

До начала работ

Любое строительство начинается с проектирования. В принципе, прежде чем строить дом, нужно выполнить проект. На нем должен быть точно начерчен фундамент с размерами. Если нет проекта и вы собираетесь возвести гараж или сарайчик, все равно следует начертить чертеж. Точные размеры здания помогут определить габариты фундамента.

Читайте также: Можно ли заливать фундамент зимой?

Материалы и инструменты

Вероятно, для разметки под фундамент понадобятся следующие материалы:

  • колышки или обрезки арматуры достаточной длины.
    Можно использовать П-образные конструкции из арматуры или дерева;
  • шнур;
  • доски;
  • кувалда (или топор) для забивания колышков, молоток, гвозди;
  • длинная стальная рулетка, еще лучше – лазерная рулетка;
  • большой угольник;
  • нивелир или водяной уровень.

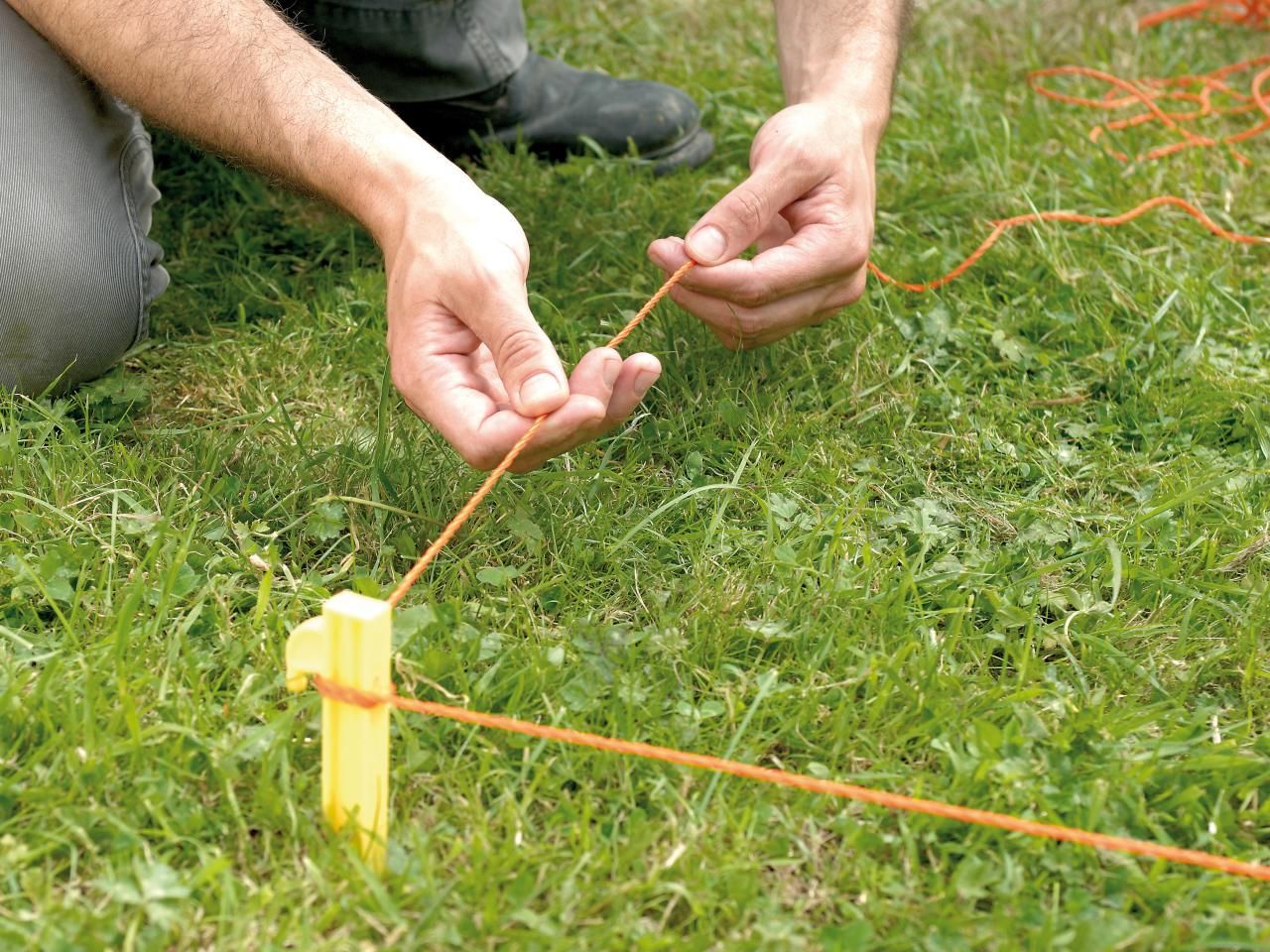

Шнур привязывается к колышку

Разметка под фундамент: подготовка

Расчищают участок от деревьев, кустов, растений, крупного мусора, больших камней. Поверхность почвы выравнивают. Разметка под фундамент проводится только на горизонтальной поверхности. Разметка на наклонной плоскости будет не точна – проекция на горизонталь будет меньше размеров на чертеже. вероятно, на участке с большим уклоном для выравнивания поверхности придется использовать бульдозерную технику.

Расчищают не только участок, но и дополнительные места:

  • для складирования земли;
  • для хранения стройматериалов;
  • подъезда и разворота землеройной техники и автомобилей.

Соблюдаем строительные нормы

При выборе места для здания на участке следует руководствоваться санитарными и пожарными нормами. Расстояние от стены до забора должно быть не меньше 3 м, от окон до стены соседнего дома – не меньше 6 м. Желательно размечать фундамент так, чтобы расстояние до стены и забора было немного больше нормативных значений. Хотя бы на 30 см. Запас нужен по двум причинам:

  • как правило, нельзя идеально выложить будущую стену и просчитать толщину штукатурки/отделки/утепления;
  • в будущем у хозяев будет возможность дополнительного утепления стен или отделки фактурными материалами.

Более того, наличие запаса расстояния до забора и соседских строений поможет избежать претензий от соседей в будущем.

Читайте также: Строим дом: с чего начать?

Выполнение разметки под фундамент

Разметка участка под фундамент начинается с определения размещения на местности самой длинной стены здания. Лучше всего привязать ее к другим строениям на участке или забору (меже). Размечают основную точку в углу внешней стены – устанавливают колышек, затем размечают наружный фундамент длинной стены и устанавливают колышек в другом углу.

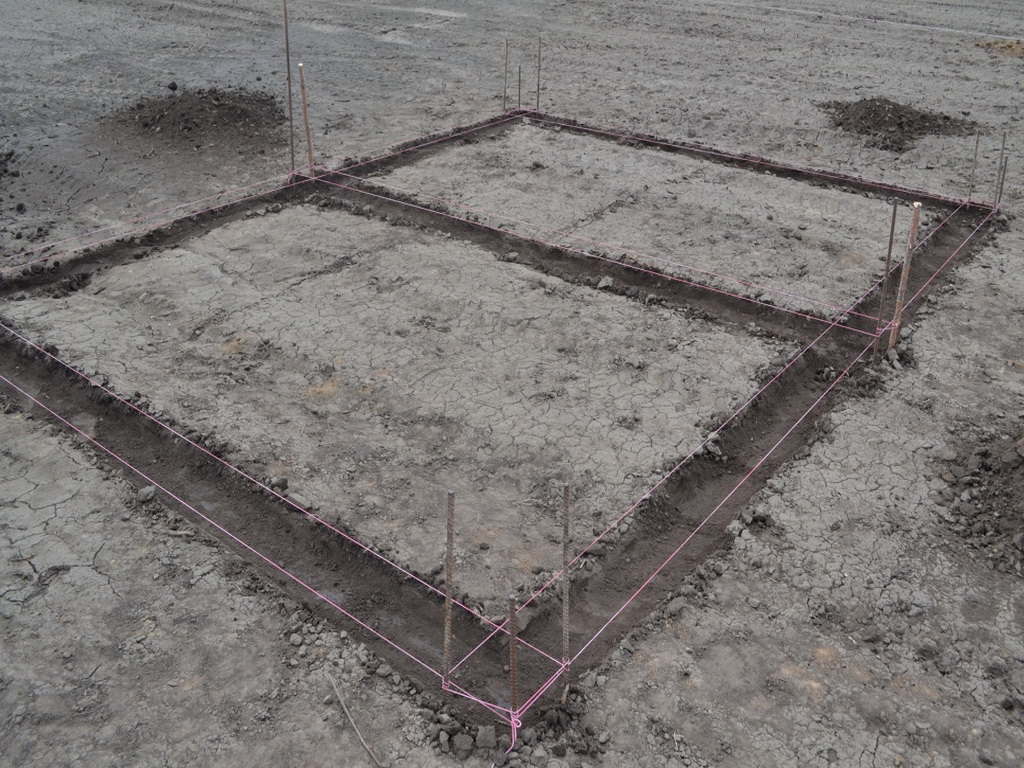

разметка фундамента

Колышки, установленные во внешних углах, будут мешать при земляных работах. Как правило, поэтому устанавливают другую пару колышков – на расстоянии 0,5-1 м от линии края фундамента. Натягивают на них шнур. Затем устанавливают колышки и натягивают шнур по внешнему периметру перпендикулярных стен. Затем отмечают противоположную параллельную стену.

Внутренний периметр основания стен также размечают колышками и шнурами. Линии внутреннего периметра проходят параллельно наружным стенам на расстоянии, равном ширине фундаментной ленты. как правило, сначала размечают основание под фасадные стены, затем под внутренние.

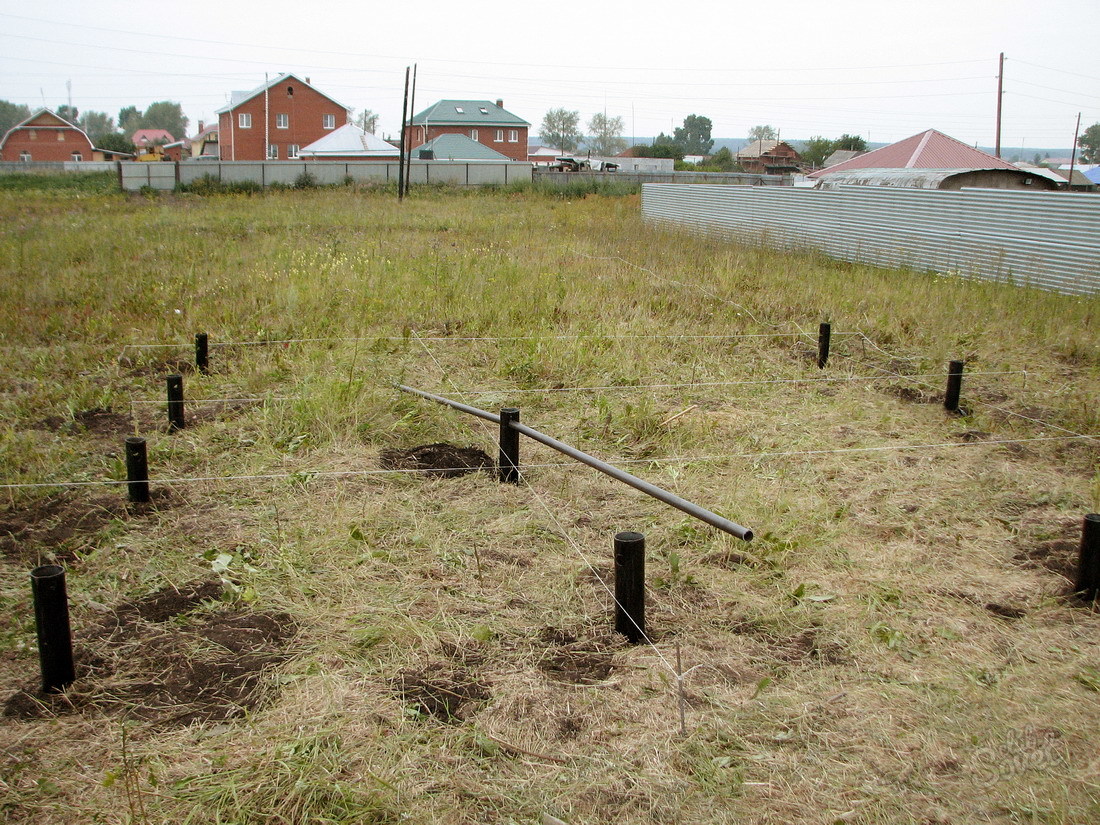

Схема разметки

Все колышки разметки фундамента располагают за пределами габарита здания. Это сделано для того, чтобы при копании траншеи разметка не нарушалась. Расстояние от внешнего периметра – 0,5-1 м и даже больше. Это расстояние зависит от плотности грунта. Чем легче и сыпучее грунт, тем дальше от будущей траншеи размещают колышки.

Как выполнить прямые углы

Можно использовать большой угольник из деревянных реек. На практике, в частности, используют «египетский треугольник» со сторонами 3,4,5 м из шнура. Берут шнур длиной 12 м, через 3 и 4 м делают отметки. При измерении угла трехметровый участок, как правило, располагают вдоль натянутого шнура. Четырехметровый участок располагают перпендикулярно, конец шнура соединяют с его началом. Если шнур хорошо растянуть, в результате угол между катетами длиной 3 и 4 м будет точно 90°. Вдоль катета длиной 4 м натягивают шнур, отмечающий перпендикулярную стену.

египетский треугольник

Читайте также: Ленточный фундамент

Разметка под фундамент дома сложной формы

При разметке участка под строительство дома сложной формы размечают простую фигуру – квадрат или прямоугольник. Их размеры – максимальные размеры здания. Эркеры при этом, как правило, не учитывают. Затем внутри квадрата или прямоугольника размечают отдельные части дома. В результате, если очень тщательно измерять все расстояния и углы, то проверять каждую часть здания не нужно.

Разметка под фундамент: проверяем правильность

Самый простой и эффективный способ проверки правильности разметки под фундамент – с помощью замеров диагоналей. Этот способ подходит для проверки домов квадратной или прямоугольной формы (или отдельных частей дома). В принципе, разница между диагоналями не должна превышать 1 см. Если превышает – придется корректировать расположение колышков и шнуров.

Проверка диагоналей при разметке

Как исправить ошибки

Если обнаружено несовпадение длин диагоналей, разметка фундамента нуждается в корректировке. В этой ситуации прямоугольник или квадрат имеют не все прямые углы и по форме, как правило, похожи на параллелепипед.

Если отклонение заметное, проверяют углы. При отклонении величины углов, во-первых, заново измеряют углы, вбивают колышки и натягивают шнуры. Во-вторых, корректируют расположение шнуров, отмечающих положение параллельной стены. Проверяют диагонали. Как правило, старую разметку удаляют.

Обноска фундаментов

В процессе копания котлована или траншеи под фундамент колышки могут сместиться. Кроме того, в процессе строительства необходимо отмечать оси стен и фундаментов, границы стен. Для этого выполняют обноску – приспособление из столбиков и досок вокруг разметки фундамента. Обноску, как правило, используют для контрольных замеров.

Обноска фундамента

Два столбика вкапывается на расстоянии 1,5-2 м от угла здания с каждой стороны. Горизонтально к столбикам прибивается доска длиной около метра. Обноска делается со всех сторон здания, в упрощенном варианте – только напротив каждого угла. Горизонтальные доски прибиваются на одном уровне. Уровень соответствует верхнему краю основания (фундамента). В них вбиваются гвозди, отмечающие оси здания, уровень внутренней и наружной поверхности стен и фундаментов. Если возникает необходимость отметить соответствующие плоскости, достаточно просто натянуть шнуры или проволоку на соответствующие гвозди.

Видео вам в помощь:

Заключение

Правильная разметка под фундамент – основа выполнения надежного и прочного фундамента. Только при соблюдении всех требований технологии разметку можно выполнить своими руками. Главное – очень точно и аккуратно выполнять все измерения и операции.

Автор статьи:

Написание статей – увлекательное хобби. Помогает структурировать и систематизировать знания. А еще расширить и углубить их. И посмотреть на проблему под новым углом зрения. Строительство и ремонт дома, обустройство сада, дизайн – эти темы интересны всем. Читайте, пишите замечания – я всегда рада вашим комментариям, дорогой читатель!

Разметка фундамента

Поскольку фундамент является важнейшей частью здания, правильное выполнение его разметки крайне необходимо. Будут обеспечены такие показатели, как достаточная прочность и устойчивость, при этом обеспечивается нужное распределение нагрузки.

Инструменты для выполнения разметки

Работы проводятся с использованием инструмента, позволяющего качественно и быстро выполнить задачу:
  • уровень;
  • отвес;
  • рулетка;
  • лазерные инструменты – нивелир, дальномер;
  • шнур.
Дополнительно используются деревянные колья и обрезки арматуры.

Особенности выбора участка

Работы начинаются с выбора участка, который определяется по следующим критериям:
  • перспективы проведения коммуникаций;
  • состояние дорожной сети;
  • географическая привязка к сторонам света.
Основным назначением разметки является создание правильной ориентации, применительно к местности, что позволит построить здание с учётом общепринятых технологических решений.

Процесс разметки фундамента

Работа будет проводиться в несколько этапов.

Первоначально осуществляется выявление угловых крайних точек — выявляются размеры объекта на местности. Любое здание традиционно привязывается к габаритам, причём не только угловым, но и линейным. Также существует привязка к геодезическим опорам, отмеченным в проектировочной разбивочной схеме. Требуется добиться верного расположения стен, которые должны быть параллельны границам участка. Определяются и фиксируются крайние точки стены, для чего используется лазерный дальномер и колья из дерева.


Начальной точкой является угол первой конструкции, от которого откладывается нужная длина. Чтобы рассчитать прямоугольный угол, необходимо найти диагональ, прибегнув к теореме Пифагора. Третий колышек, устанавливается в месте пересечения двух предыдущих кольев. Идентичный принцип используется при установке четвёртого колышка. Последовательность выполнения разметки будет следующей:

  • первая стена:
  • вторая стена – выбираем в качестве исходной точки угол первой;
  • расчёт диагонали угла;
  • выявление точек 3 и 4;
  • границы отмечаются при помощи канатов.
Так же смотрите:

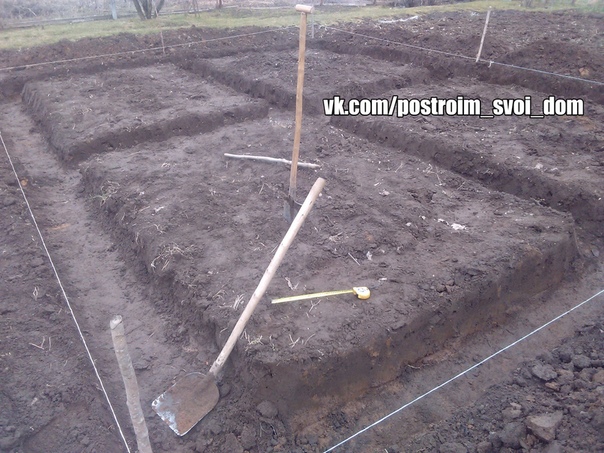

Начинается работа по выкапыванию котлована, для чего в каждом из углов устанавливаются колья, являющиеся ориентиром. Используя колья, натягивают шпагат вдоль всего периметра будущего здания. После этого надо выяснить, каковым является горизонтальный уровень каждой из стен, для чего пользуются специализированными приспособлениями:

  • лазерный дальномер;
  • гидроуровень;
  • нивелир.
Определив нужные параметры, следует выполнить на кольях точную разметку, наносимую на одном уровне, при этом оптимальной высотой считается расстояние 30см. Когда измерения проведены, приступают к рытью траншеи, ориентируясь на метки в качестве точек, от которых отмеряют глубину, указанную в проектных документах.
Выполняя разметку котлована, надо учитывать, что его габариты должны на 0.5 метра превышать фундаментальное основание дома. Необходимо учесть, что если в процессе рытья используется техника, то необходимо осуществлять контроль глубины, что своевременно нивелировать отклонения от нормы. Используют для этих целей лазерный уровень. Когда этап завершён, следует натянуть шпагаты, пересечения которых переносится на дно, для чего вбивают колья и пользуются отвесом.

Особенности разметки фундамента

Размечая фундамент необходимо учитывать ряд особенностей, которые необходимо в строгости соблюдать:
  • идеально прямые углы здания;
  • абсолютное соблюдение размеров – не допустимы погрешности;
  • необходимо отдельно проводить разметку внутреннего и внешнего контура;
  • отдельно измеряют глубину основания;

Разметка основания из бетонных блоков, проводится после этапа заливки фундамента смесью. Выполнять разметку в этом случае, следует только после высыхания бетонной смеси и демонтажа опалубки. Отмечается на рейках верхняя линия основания, от которой делается разметка с интервалом 20см. Требуется точно соблюдать технологию, так как малейшие неточности приведут к тому, что здание будет иметь перекосы, а это чревато его обрушением и дальнейшими сложностями в процессе эксплуатации.


Полезные материалы









Размечаем фундамент

Разметка фундамента начинается с определения его главных осей. Это две перпендикулярные линии от центров крайних несущих стен, точка пересечения которых должна совпадать с точкой пересечения диагональных осей от углов дома. Если дом простой формы и небольших размеров, то разбивку можно не делать, а сразу приступать к определению положения габаритных осей. Чтобы оси не расшатывались, их нужно закрепить твёрдыми штырями.

Габаритные оси фундамента

Это линии, которые указывают общие размеры дома на плане и конфигурацию объекта. Чтобы их найти, нужно на реальной территории участка вынести две точки, которые определят самую длинную продольную ось дома. Далее на чертеже нужно указать расстояния между всеми осями, привязку фундамента к осям (далее приступают к устройству обноски).

В разметке фундамента важно помнить и обязательно соблюдать 2 правила при разбивке осей:

  1. Если дом квадратного или прямоугольного типа, нужно строго следить за тем, чтобы стены дома примыкали друг к другу под прямым углом (90°).
  2. Если перекрытия будут из крупнопустотных плит, фундамент надо размечать под их размеры.

Поэтому разбивку осей фундамента нужно внимательно сопоставить с разбивками осей плит перекрытия.

Устройство обноски фундамента

Это два деревянных столбика, между которыми прибита горизонтальная доска. Обноску устанавливают, учитывая откос углов котлована и на расстоянии от будущих стен около 1,5 метра (это безопасное расстояние для рытья котлована). На доски между столбами переносят определения размеров котлована, местоположения стен, толщины и т.д.

В верхнюю грань доски (ее выравнивают по уровню) забивают гвозди в соответствующих местах. Далее между ними можно будет натянуть шнур-уровень. В итоге получится нулевой уровень дома. Если котлован планируется глубокий, обноску лучше сделать сплошной.

На обноску оси фундамента переносят при помощи теодолита для правильного определения углов дома. Можно мерить углы и вручную, используя египетский треугольник размерами 3, 4 и 5 метров.

Разметочные шнуры натягивают только для разметки. При выполнении других работ их нужно убирать, чтобы они не мешали и о них ничего не задевалось (тогда они отклонятся, и придётся все перемерять).

Помните, что слишком затянутое время разбивки осей фундамента (несколько месяцев) пагубно скажется на строительстве на пучинистых грунтах. Они могут съехать и сдвинуть разбивку и придётся всё делать заново.

Дальше больше!

Основные способы разметки фундамента | Строительный портал BuildPortal


Многим кажется, что разметка фундамента — это быстро, легко и просто. Однако данный этап работ является очень ответственным. Эксперты отмечают, что при разметке фундамента размеры стен должны быть соблюдены с точностью до сантиметра, а углы — должны быть идеально ровными.

Разметка фундамента

Если разметка фундамента будет выполнена не точно или неправильно, это может привести к серьезным проблемам  при дальнейшем возведении дома. Как правило, исправить ошибки при последующих этапах строительства практически невозможно. А если и можно, то это обойдется достаточно дорого.

Особенно важна точная разметка фундамента при строительстве каркасных домов, домов из бруса, бревен, газобетона или керамических блоков, поскольку проекты таких домов разрабатываются с учетом типовых размеров строительных материалов. При неверной разметке такие дома просто нельзя будет поставить.

Именно поэтому, такой ответственный процесс строительства, как разметка фундамента, по словам специалистов, должны проводить профессионалы. Например, прорабы, опытные геодезисты.

Итак, проект дома с размещением его на участке готов. В нем соблюдены все особенности участка — ландшафт, грунты и т.д. Сам участок, где будет возводится будущий дом подготовлен к проведению первых строительных работ: выкорчеваны все деревья и кусты, скошена высокая трава, убран и вывезен мусор. Пора приступать непосредственно к разметке фундамента. В настоящее время наиболее часто используется два способа разметки:

 — с использованием шнура и

— с использованием колышек.

Основные преимущества данных способов разметки фундамента заключаются в том, что их можно применять независимо от того, как будет проводится выемка грунта под фундамент — вручную или при помощи техники.

Эти методы разметки фундамента обеспечивают более точный результат.

К тому же, такая разметка более надежная, чем, например, посыпка известью, которая может разрушиться под воздействием дождя или сильных порывов ветра.

Разметка фундамента с применением шнура

Такая разметка (ее еще называют обноской) используется для разметки краев фундамента или осей будущего дома.

Технология выполнения данной разметки достаточно проста: в землю вбиваются столбики к которым крепятся доски. Между этими досками натягивается шнур, трос или проволока. Как правило,  высота тросов по линии фундамента определяется прорабом.

Стоит отметить несколько важных момента. Во-первых,  доски обязательно должны быть расположены на одном уровне (это позволяет определить, имеет ли котлован соответствующую глубину). Во-вторых,  доски должны быть размещены на расстоянии, способствующему беспрепятственно проводить строительные работы, а именно, не мешать заезду техники (экскаватора) и складированию стройматериалов, предназначенных для возведения фундамента и т.д.

Разметка фундамента и использованием колышек

Процесс разметки фундамента данным способом выглядит следующим образом: подготовленные колышки вбиваются в землю в местах пересечения главных осей дома или на его внешних углах. Как правило, точки, зафиксированные колышками выносят за пределы планируемого котлована. Важный момент: данное расстояние выноса записывается в документации, так как позже нужно будет восстанавливать начальное расположение колышков.

Стоит отметить, что в зависимости от того, как будет рыться котлован, вручную или экскаватором, колышки выносят на разное расстояние. Например, если котлован будет рыться вручную, колышки переставляют ближе к месту выемки грунта, а если экскаватором — подальше. Это позволит беспрепятственно двигаться машине  на строительной площадке.

К слову, как отмечают специалисты, разметка фундамента с использованием колышек обходится на 30% дешевле, чем разметка с применением шнура.

Задачи профессионалов при разметке фундамента

Стоит отметить, что любая технология разметки фундамента требует к себе профессионального подхода и исполнения. Специалисты рекомендуют поручать проведение данных работ профессионалам. Как правило, это прораб и геодезист.

Именно геодезист должен провести фиксацию точек, так называемых реперам. Это — постоянные объекты, относительно которых можно в любой момент провести измерение, определяя точное расположение дома.

Также при разметке фундамента важно правильно определить характерные точки — оси или наружные углы дома. Как правило, количество данных точек будет варьироваться не только от сложности формы фундамента, но и от опыта и умения прораба (их должно быть не меньше четырех). Имея эти зафиксированные точки или оси, прораб определяет точное положение всех фундаментов будущего дома. Стоит отметить, что именно прораб отвечает за правильную разметку траншей фундамента.

Стоимость работ

Стоимость работ по разметке фундамента напрямую зависит от: сложности формы самих фундаментов. Чем сложнее «рисунок» фундамента, чем дороже обойдется его разметка.

Также, следует учесть, что привлечение в проект геодезиста также увеличивает стоимость проведения данных работ. В то же время, часто без этого специалиста просто нереально сделать точную разметку.

Кроме этого, нужно учесть и стоимость строительных материалов, которые используются при разметке фундамента.

Источник: www.budport.com.ua

Фото: www. strou-dom. net

Как сделать разметку для фундамента


Как сделать разметку фундамента для дома?

Перед тем, как перенести проектный контур здания на местность, нужно правильно определить местонахождения угловых точек фундамента и разметить длину его сторон в соответствии с масштабом. От этого зависят не только симметричность и внутренняя планировка помещений, но также прочность и надежность возводимого объекта.

Оглавление:

  1. Назначение
  2. Способы разметки
  3. Инструкция по шагам
  4. Список инструментов

Для чего необходима?

Первоначально следует распланировать участок. Для этого на местности определяются конфигурация и габариты.

1. Разметка фундамента позволяет расположить опорные конструкции правильно, в строгом соответствии с архитектурными особенностями сооружаемого объекта.

2. Несоблюдение норм и требований земельно-подготовительных работ приведет к возникновению:

  • несоответствия геометрии строения;
  • погрешностей, влияющих на качество опор;
  • неправильной работы несущих систем;
  • отклонения угловых размеров, проблем с сопряжением стыков и скатов кровли.

Могут не подойти изготовленные по четко заданным параметрам сборные элементы, особенно если конструкция собирается из стеновых панелей.

3. Первый этап подготовки к строительству фундамента для дома заключается в определении местоположения здания на участке. Эти данные прописаны в пакете разрешающих документов и позволяют ориентироваться в точном расположении объекта.

4. Для прочности и устойчивости сооружения параметры основания должны отображаться на местности без искажения и с минимумом погрешностей:

  • процесс предполагает перенос всех величин с имеющегося плана на участок;
  • по ним определяется внешний вид объекта, его площадь, положение помещений;
  • путем распланировки происходит привязка проекта к строительному участку.

5. Сделать разметку своими руками несложно, но для получения положительного конечного результата стоит уделить внимание следующим аспектам:

  • ширина траншей для ленточного фундамента должна быть >45 см;
  • для внутренних несущих стен производится дополнительная разметка;
  • равенство диагональных линий проверяется в каждом прямоугольном элементе.

Верная распланировка углов помогает минимизировать давление на почву.

При геометрически сложных формах основания территория разбивается на отдельные участки с простой правильной формой для последующего соединения их в единое целое. После завершения земляных работ и размещении опалубки нужно сделать корректировку, а при необходимости — восстановление разрушенных линий планировки.

О способах разметки

Перенесение проектных параметров на участок — важный этап при создании дома, который позволяет исключить деформацию размеров. Главный ее принцип заключается в выявлении и установке внешних и внутренних границ основы.

1. Самым простым и надежным методом при вынесении плана на натуру является нивелирование, однако для этого требуется специальное оборудование и умение работать с ним.

2. Существует несколько способов, как сделать разметку без нивелира.

Метод Нюансы
Египетский прямоугольный треугольник Изначально определяется местонахождения самой длиной стены, она будет катетом треугольника. Остальные параметры берутся согласно пропорциям из теоремы Пифагора. На плоскости откладывается угол 90°, одна сторона которого делится на 4, а вторая — на 3. При правильном построении диагональ между сторонами будет кратна 5.
Формирование паутины Способ основан на образовании диагоналей и контролируется их равенством. Для этого: вычисляется периметр объекта, по углам фундамента устанавливаются колышки, берется шнур по длине равный периметру и делается его натяжка на колышки. Работу лучше делать вдвоем.
Пересечение дуг окружностей От вершины главного угла намечается первая стена. Так как смежная должна находиться в перпендикулярной плоскости, то по обеим сторонам линии стоит разметить равные расстояния, соответствующие габаритам проектируемого сооружения. Следующий этап — установка маячков. Они являются центрами окружностей, из которых проводятся идентичные дуги. В местах их пересечения надо делать перпендикуляр к основной линии.

1. При определении местоположения главного угла здания требуется:

  • отмерить точные границы участка;
  • произвести привязку фундамента к местности.

2. В качестве маячков лучше использовать арматурные прутки сечением 10-12 мм. После закрепления колышки должны возвышаться над поверхностью грунта > 15 см.

Натянутая бечевка не снимается до завершения формирования траншеи или сверления лунок.

Последовательность выполнения работ

Разметку фундамента начинают с выбора точки, от которой будет строиться прямой угол. Чтобы это сделать, нужно использовать внешний угол самой длинной стороны.

1. После нахождения первого угла работы ведутся в следующем порядке:

Первый шаг Путем откладывания длин стен находятся 2-3 точки, от которых строится прямой угол.
Второй шаг Забиваются маячки, вычисляется 4 точка и завершается построение контура.
Третий шаг По внешнему периметру устанавливаются колышки, сверяются с чертежом углы и диагонали. К стойкам на середине их высоты крепятся горизонтальные рейки.
Четвертый шаг От внешнего контура выполняется отступление на ширину основания здания. После чего нужно разметить внутренний контур, сверить внутренние углы с диагоналями.

2. Конструкция наружной разметки состоит из деревянных колышков с прибитыми к ним рейками. Она может быть сплошной или с разрывами.

Тип Пошаговая инструкция
Столбчатый Сооружаются стойки обноски с 2 горизонтальными досками. Первая из них соответствует уровню фундамента, а вторая – верхней точке ростверка. Обноска расставляется друг против друга, по 2 штуки с каждой стороны. Пары соединяются бечевкой так, чтобы в центре получился прямоугольник с углами 90⁰. В местах пересечения шнура устанавливаются метки, показывающие места расположения стоек. Так как шнуры будут мешать последующему бурению, их снимают.
Разметка ленточного фундамента Наносятся внутренние и внешние границы траншеи. Намечается первый угол, от которого перпендикулярно натягивается бечевка к остальным углам дома. Если ленту планируется формировать в траншее, то от внешней обноски отступается 45-50 см для построения внутреннего контура здания. В случае использования котлована достаточно сделать только наружную распланировку.
Плитная разновидность Сложность заключается в необходимости учитывать размер плит, придерживаться их общей площади и перед началом работ рассчитывать соотношение площади котлована с каждой плитой.
Основания сложной формы Весь чертеж заключается в прямоугольник, который впоследствии откладывается на участке. Углы, не вошедшие в периметр, затем добавляются и вычитаются так же, как при построении обычной распланировки, только шнур натягивается не от границ участка, а от разметки будущей постройки.

Делая фундамент своими руками, стоит постоянно контролировать расположение диагоналей, даже если они были абсолютно точны, при необходимости поправлять их.

Инструменты

Процесс построения включает: подготовку земельного участка, вычисление параметров строения, перенесение линий периметра на грунт и формирование точного отражения чертежа. Для проведения работ потребуются инструменты:

  • заостренные деревянные колышки или арматурные стержни длиной до 1,5 м;
  • ровные рейки, бруски либо доски длиной >2 м для горизонтальной разметки;
  • гвозди, саморезы, скобы для закрепления шнура к колышкам;
  • рулетка с большой длиной измерительной ленты;
  • леска, веревка или шнур;
  • строительный уровень;
  • кувалда с молотком;
  • нож или ножницы;
  • калькулятор.

Заранее изготовленные доски обноски оптимизируют процесс, ускоряя его. Проведение строительных работ облегчают специальные измерительные инструменты нивелир и теодолит, но их приобретение для строительства одного здания экономически неоправданно.

Как правильно сделать разметку фундамента

Сооружение любого масштаба должно быть основано на крепком и надежном фундаменте. Именно от надежности и качества основы зависит долговечность дома. Для того чтобы не столкнуться с самыми распространенными ошибками, необходимо знать, как правильно сделать разметку фундамента под будущее здание.

Проектные документы

Проектная документация

Приступая к работам по разметке фундамента, вам необходимо решить вопрос с проектной документацией.

Изготовив разметку фундамента, вы можете быть уверены в том, что:

  • у вас не возникнет сложностей при строительстве стен;
  • приобретение строительных материалов обойдется гораздо дешевле;
  • поскольку возведение дома будет производиться согласно проекту, вы не столкнетесь с неприятными неожиданностями.

При составлении проектных документов, важным фактором является не только фактура строительных материалов, но и параметры. При допущении малейшей неточности во время произведения фундаментной разметки, возведение несущей конструкции пойдет в разрез с проектом.

Предварительные мероприятия:

  1. Прежде чем начать разметку фундамента, необходимо определить место расположения будущей постройки, выбрав для этого ровную площадку.
  2. Затем определитесь с типом фундамента и его габаритами. Выбор должен зависеть от климатических условий и массы будущего дома.
  3. После выполнения первых двух шагов, можно приступать к разметке первой стены, и не важно, какой она будет: задней, боковой или фасадной.

Пошаговая фундаментная разметка

Разметка участка под фундамент

В местах расположения предполагаемых углов вбиваются клинья с последующим натяжением шнура между ними. Полученный прямоугольник и будет являться направлением будущих стен.

При изготовлении разметки под ленточный фундамент необходимо делать запас от длины стен до 1 метра.

Закладка фундамента предусматривает выемку определенного количества грунта. Поэтому при установке кольев согласно точным размерам, при копке они упадут, и вы спутаете все разметки.

При разметке столбчатого фундамента дополнительный запас не требуется, поэтому выполнить его монтаж труднее.

Изготовление разметки

Пошаговая разметка Растянув первый шнур и обозначив расположение первой стены, вы получите точку отсчета. Далее определите место, в котором будет находиться угол фундаментного основания. Определив эту точку, обозначьте ее колышком, а затем отмерьте длину будущей стены. В завершении этого вы получите второй угол основания.

От качества уложенного фундамента будет зависеть надежность будущего сооружения.

Аналогичная процедура повторяется для второй стены, расположенной перпендикулярно. Для этого на первом шнуре отмечаются три единички, которые должны находиться далеко друг от друга для получения прямого угла.

То есть если единица равна одному метру, через каждые три метра необходимо устанавливать колышки.

От места соединения шнуров отмерьте четыре метра и вбейте колышек, при измерении расстояния между кольями вы должны получить значение равное пяти метрам (расстояние измеряется с помощью рулетки с напарником).

Продолжайте действовать таким же образом: отметьте от точки пересечения три метра на первом шнуре и четыре – на втором. Опять смерьте расстояние между двумя кольями. Такие замеры производятся до получения значения, равного пяти метрам.

Лишь в этом случае можно утверждать о правильно выполненной фундаментной разметке и ее перпендикулярном расположении.

После измерения длины второй стены также вбивается колышек, образуя тем самым третий угол. После этого останется только определить расположение последнего, четвертого угла, с чем не должно возникнуть сложностей даже у новичков. Он будет на пересечении третьего и четвертого шнуров.

Метод равных диагоналей Если после первой попытки вы не достигли желаемого результата не стоит отчаиваться. Все дефекты можно с легкостью исправить. При получении расстояния от шнура до шнура меньше необходимого значения (5 метров), проверьте точность угла, он должен быть именно 90 градусов. Для достижения необходимого угла передвигайте один конец второго шнура в необходимую сторону до получения требуемого результата.

Вышеописанный способ подходит для внешней фундаментной разметки. Для изготовления разметки по внутреннему периметру вам необходимо действовать по-другому. При выборе плитного типа фундамента вполне можно обойтись внешней фундаментной разметкой.

Что касается изготовления фундамента ленточного типа, то здесь обязательны тщательные расчеты и внутренний периметр с учетом ширины фундаментной ленты.

Это все, что касается основных моментов при расчете и изготовлении фундаментной разметки. Эти работы требуют максимальной внимательности и аккуратности, в противном случае о надежности постройки не может быть и речи.

Видео

Об особенностях разметки при строительстве фундамента пойдет речь в следующем видеоматериале:

Погрешность при измерениях:

Как разметить фундамент для дома своими руками

Фундамент – это основная часть здания, принимающая и равномерно распределяющая действующие на него нагрузки, сюда входят стены, кровля, снег, ветер, люди, вещи. Большую роль играет правильная и точная разметка участка под устройство фундамента.

Подготовка инструмента и материала

Разметка – важный этап строительства, от точности выполнения этой работы напрямую зависит прочность и долговечность будущей постройки. Но инструменты потребуются несложные, такие можно купить в любом строительном магазине.

  • рулетка – главный предмет, она должна быть длинной, не менее 15–20 метров;
  • моток осевой нити – можно взять шнур, леску или тонкую металлическую проволоку;
  • уровень или лазерный нивелир;
  • деревянные или металлические колья;
  • доски для сооружения обноски вокруг будущего строения;
  • молоток;
  • гвозди.

Сооружение и применение обноски

Обноска делается своими руками из двух кольев с прибитой к ним доской (в виде буквы П), их еще называют «скамейками». Они необходимы для сохранения разметки основания во время подготовительных и земляных работ, их нельзя переставлять или убирать на данном этапе строительства. Поперечная доска берется длиннее ширины фундамента, потому что на нее будут крепиться обе оси (внутренняя и наружная).

Для удобства передвижения по периметру обноска устанавливается немного дальше угловых колышков (примерно на 1–1,5 метра). Нанесение разметки на «скамейки» дает возможность самому быстро восстановить оси после порыва шнура или снятия его во время рытья траншеи или установки опалубки.

На начальном этапе строительства необходимо определиться с видом фундамента. Выбор зависит от состава почв на участке, массы строения, климатических условий. Разметку фундамента своими руками начинают с привязки на местности. Если не даны специальные отметки, то обычно будущее строение привязывается к существующему дому, забору или столбу. От выбранного ориентира рулеткой отмеряется определенное расстояние и забивается первый угловой кол.

Разметка под ленточный фундамент

Этот вид называется «ленточным» потому, что он проходит сплошной лентой по периметру постройки под наружными и внутренними стенами. Такой тип применяется под легкие строения, такие как пристройки, каркасные, щитовые, брусовые дома, не более чем в 2 этажа.

После того как вбит первый колышек, от него в направлении расположения будущей стены рулеткой отмеряется расстояние (наружная длина этой стороны основания), и забивается второй кол. Одна ось готова. Теперь надо протянуть вторую строго под углом 90° к первой.

Разметить углы фундамента можно при помощи специальных приборов. Здесь подойдут лазерный нивелир, теодолит, строительный угломер. Но если их нет, то это можно сделать самостоятельно с рулеткой и помощником.

Правило «золотого треугольника»:

1. Стороны его равны 3,4 и 5 метрам. Угловой колышек служит вершиной треугольника, от него на готовой оси откладывается 3 метра, на той, которую надо вывести – 4, гипотенуза должна быть 5 метров. Колышек с осевкой передвигается внутрь или наружу относительно оси основания до тех пор, пока расстояние между этими отрезками не станет нужной длины. В этом месте вбивается кол, и уже по двум точкам (угловая и найденная отметки) отмеряется расстояние до третьего колышка. Аналогично выводятся оставшиеся углы.

2. После того как разбивка наружных осей завершена, делается разметка диагоналей фундамента. Для этого замеряется расстояние между углами, находящимися по диагонали друг от друга. Длины должны быть одинаковы.

3. От углов в обе стороны по осям откладывается ширина основания, в эти точки также забиваются колья. За каждой парой отметок устанавливаются доски-обноски, к ним привязываются внутренние и наружные осевые нити.

4. Высота расположения осей должна соответствовать верхней отметке фундамента.

5. Если в проекте предусмотрены внутренние стены и перегородки, то лента под них разбивается в соответствии с вынесенными осями.

6. Такое основание отлично подойдет для строительства гаража или бани.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

Разметка под столбчатое основание

Этот вид представляет собой отдельно стоящие столбики из монолитного или сборного железобетона, расположенные по углам и всему периметру дома на одинаковом расстоянии, а также на пересечении несущих стен, перегородок и под ними. На такие столбики можно поставить пристройку, крыльцо или веранду. Здесь после разметки главных осей их надо еще вынести на каждый столбик. Для этого по внешним и внутренним сторонам откладываются нужные размеры, и забиваются дополнительные колышки, образующие основания столбиков.

Для точности и проверки прямоугольности осей под столбы можно использовать лазерный нивелир, угломер или другие инструменты, а можно применить метод «золотого» треугольника.

Разметка под плитный фундамент

Поскольку основой под дом или пристройку здесь служит монолитная железобетонная плита, уложенная на дно котлована, то вначале нужно сделать разметку под сам котлован. Эта работа не представляет ничего сложного, ее можно сделать своими руками. Площадь под рытье котлована немного больше, чем сама плита, здесь не требуется особой точности, достаточно отметить границы для работы экскаватора.

После подготовки основания в котловане туда с помощью нивелира переносятся отметки с выбранного ориентира на поверхности. Сначала определяется базовый угол, потом от него выводятся остальные. Оси располагаются на высоте отметки поверхности плиты.

Небольшое различие с другими видами в том, что здесь устанавливается один ряд осевой нити по периметру.

Если тщательно выполнить все этапы работ, то правильно размеченный фундамент после заливки бетоном будет долго служить крепким и надежным основанием.

  • в качестве осевой нити следует применять прочный, не растягивающийся материал, чтобы избежать погрешностей в измерении;
  • рулетку брать лучше металлическую, а не матерчатую;
  • колышки забивать так, чтобы на поверхности оставалось не менее 30 см, так проще привязывать оси и отмечать высоты;
  • вместо лазерного нивелира можно своими руками собрать угольник со стороной 1,5-2 метра и углом 90° для выведения прямых углов.

Разметка фундамента своими руками

Для того, чтобы между отрезками A и B сделать прямой угол нужно сложить квадраты их длин и вычислить корень из их суммы. Полученное число будет являться длиной диагонали соединяющей эти два отрезка. Это достаточно просто вычислить при помощи калькулятора.

Как правило, для разметки фундамента берут такую длину сторон, чтобы при вычислении корня получалось целое число. Например: 3 х 4 х 5; 6 х 8х 10.

Сейчас попробуем сделать это практически.

Первый вариант: Правило золотого треугольника

Для примера рассмотрим, как разметить прямоугольный фундамент с размерами 6 х 8 м.

  1. При разметке первой стороны фундамента нужно помнить, что если Вы хотите, например, чтобы фундамент был параллелен какой-либо стороне забора, то первую его линию нужно делать равноудаленной от выбранной стороны. Для цели размещения первой бечевки можете использовать обноску. Расстояние между обносками для этой стороны сделайте 14 м (добавляем по 3 м между обносками и будущими углами). Первый шнур натянули.
  2. Теперь необходимо натянуть второй шнур перпендикулярно этому. Для этого скрепляем их скотчем или скобкой в точке их пересечения.
  3. Начинаем формировать прямой угол по теореме Пифагора. Для этого построим прямоугольный треугольник с катетами 3 м и 4 м и гипотенузой 5 метров. Для этого отмеряем на первой бечевке 4 м от места их пересечения, а на второй 3 м. Ставим пометки в этих местах любым способом. Соединяем пометки и измеряем полученную гипотенузу рулеткой.
  4. Если треугольник действительно прямоугольный, то пометки сойдутся на расстоянии 5 м.
  5. Далее достроим прямоугольник. Отложим на шнурах длины сторон будущего фундамента 6 м и 8 м, и поставим пометки.
  6. Теперь нужно постараться натянуть третий шнур перпендикулярно к первому и скрепить их на пометке 8 м.
  7. Также натянем четвертый шнур перпендикулярно ко второму. Скрепим их на отметке 6 м.
  8. Сделаем пометки на третьем шнуре 6 м и на четвертом 8 м.
  9. Для получения прямоугольника нужно, чтобы пометки на третьем и четвертом шнурах совпали. Для этого мы будем перемещать их до совпадения.
  10. Проверяем наш прямоугольник, измерив его диагонали. Если они равны, значит, мы получили желаемый прямоугольник
Второй вариант. Паутина.
  1. Для начала нужно нарезать куски бечевки, по длине сторон фундамента. Напоминаю, что мы решили разметить фундамент со сторонами 6 м на 8 м. Также нам нужны две диагонали, которые в нашем случае равняются 10 м. Оставьте на бечевках запас длины на их закрепление.
  2. Соедините Вашу «паутину», скрепив стороны и диагонали по углам. Диагонали в точке пересечения скреплять не обязательно.
  3. Натяните первую бечевку и создайте первый и второй угол. Закрепите ее при помощи колышков.
  4. Натягиваем диагональную бечевку к третьему углу. Постарайтесь, чтобы бечевки не провисали и были максимально натянутыми. Фиксируем третий угол, при помощи колышка, и первый угол становится прямым
  5. По аналогии натягиваем четвертый угол и фиксируем колышком.
Способы разметки под различные фундаменты
Для ленточного фундамента

При проведении разметки для ленточного фундамента обязательно нужно делать запас от длины стен около 1 м, Так как закладывание фундамента предусматривает рытье котлована, и при установке кольев по точным размерам, они упадут при копании.

Для свайного и столбчатого фундамента

При разметке этого фундамента вышеуказанный запас длины не нужен, и выполнить его монтаж намного труднее.

Разметка делается при помощи двухъярусной обноски, где нижний ярус – это уровень столбов, а верхний ярус – уровень ростверка.

Для плитного фундамента

Делается простейшим способом — строим прямоугольник по размерам фундамента по вышеуказанной теореме

В целом ничего сложного в проведении разметки для плитного фундамента своими руками нет. Цена вопроса – это стоимость шнура, доски для обноски, или колышков.

Разметка участка под фундамент

В данной статье опишем процесс разметки участка под фундамент своими руками.

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен одной из сторон забора. Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных. © www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Чтобы не углубляться в геометрию попробуем описать проще. Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки. Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. © www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Разметка под фундамент дома

Разметка под столбчатый фундамент

Делаем двухъярусную обноску. Нижний ярус – это уровень столбов.

Верхний ярус обноски – уровень ростверка.

Разметка под ленточный фундамент

Создаем прямоугольник для внешнего контура применяя т.Пифагора. Затем отступаем на величину, равную ширине ленты и делаем внутренний контур.

Разметка под плитный фундамент

Самой простой способ разметки. Строим прямоугольник по размерам фундамента применяя теорему Пифагора для нахождения прямого угла. © www.gvozdem.ru

В данной статье мы рассмотрели, как произвести разметку под фундамент своими руками с построением прямоугольника с углами в 90⁰. В целом ничего сложно в разметке нет. Цена вопроса – это стоимость бечевки, доски для обноски (эконом вариант — колышки) и умение пользоваться рулеткой.

Источники: http://stroitel-list.ru/fundament/kak-vypolnit-razmetku-fundamenta-pod-dom-svoimi-rukami.html, http://domsdelat.ru/fundament/razmetka-fundamenta-svoimi-rukami.html, http://www.gvozdem.ru/stroim-dom/razmetka-pod-fundament.php

Как правильно сделать разметку фундамента?

С первого взгляда, разметка фундамента своими руками для любого строения кажется делом совсем непростым. Но, как говорит известная народная пословица, глазам бояться, а рукам делать. Самое главное здесь – это распределить весь процесс на определенное количество простых операций. Кратко рассмотрим каждую из них в этой статье.

Правильно сделанная разметка под фундамент обеспечит следующие плюсы:

  • Постройка стен не потребует затраты лишних усилий;
  • На покупке строительных материалов удастся существенно сэкономить;
  • Строение будет возводиться в четких рамках проекта, а неприятных неожиданностей в дальнейшем не случится.

Во время работы над созданием всей проектной документации следует обращать внимание не только на фактуру строительных материалов, но также и на их параметры. В том случае, когда разметка по каким-то причинам производится с ошибками, постройка несущих конструкций не пойдет по задуманному ранее плану.

Предварительно разметке плиточного или ленточного фундамента следует определиться с территорией, на которой будет размещаться будущий дом. Необходимо уделить особенное внимание ровности строительной площадки. После этого определяют тип фундамента и его размеры. Они зависят от будущей предполагаемой нагрузки, а также климатического пояса, в котором будет осуществляться строительство.

Когда тип основания и его размеры уже определены, можно приступать к разметке одной из стен. Первоначально можно размечать как боковую или заднюю, так и фасадную стену.

Правильно выполненная разметка представляет собой залог качественного фундамента. Допустим, уже вырыт котлован необходимой длины. Чем же заняться дальше? В самом начале следует восстановить разметку углов. В этом помогают вбитые колышки, от каждого из которого отступают по метру и вбивают обноску. Торцы обноски обязаны быть  немного выше верхней линии будущего фундамента.

Следующим шагом должен стать «прострел» горизонтальной плоскости, а также определение высоты верхних линий фундамента. Делается это с помощью нивелира. После отметки верхней линии фундамента на каждой из стоек их пары скрепляются досками, после чего натягиваются шнуры.

Когда углы одной стены уже определены, можно приступать к разметке последующей, которая располагается параллельно. Данная процедура осуществляется точно по такому же алгоритму. Заново забиваются необходимые стойки, на которые переносят верхнюю линию фундамента с помощью нивелира. В результате по созданным наметкам прикрепляют доски обноски, а затем размечают боковые стены.

После окончания процедуры разметки верха фундамента можно приступать к разметке основания. Здесь стоит запомнить наиболее важное правило: основание обязано быть строго горизонтальным.

Расчет глубины

Для того чтобы вычислить необходимую глубину, следует отложить от верхней линии фундамента длину его блоков. В конечном результате получается именно та линия, где будет находиться дно фундамента. К проведению расчетов следует относиться очень внимательно. Ведь самая малая погрешность, как правило, приводит к необходимости в дальнейшем «подтягивать» первые ряды кладки, либо же вообще срезать нижнюю часть бетонных блоков. Кому нужны такие хлопоты или плохая кладка?

С первого взгляда может показаться, что разметить фундамент очень уж сложно. Не стоит забывать о том, что стены будущей кладки должны пролегать строго посередине ее основания. Особенной точности можно достичь следующим образом. Сформировавшиеся углы верхней части фундамента переносятся на дно котлована и отмечаются специальными колышками. Именно такие колышки и служат основой для будущей разметки под фундамент.

Упомянем еще об одной важной детали, которую ни в коем случае нельзя упускать из виду. Каждый профессиональный строитель знает: необходимо следить, чтобы основание фундамента выступало за его основную стену приблизительно на сто миллиметров. Также немаловажно и верно определиться с положением опалубки, по которой в дальнейшем будет заливаться основание. Щиты опалубки выверяются строительным уровнем.

Для чего нужен запас?

Суть заключается в том, что для хорошей закладки фундамента приходится сначала вынимать немалое количество земли. Поэтому когда колышки устанавливаются без учета запаса, они могут попросту упасть во время выкапывания земли. В таком случае вы идете на риск утерять всю разметку.

Альтернативой легко теряемым колышкам может стать, к примеру, двухметровая доска, к которой прибивается пару колышков. В торец такой доски предварительно вбивают несколько гвоздей, чтобы шнур легче двигался. Подобное приспособление в сфере строительства известно под названием «обноска». С его помощью появляется возможность размещать фундамент с точностью вплоть до миллиметров. Разметка же плиточного или столбчатого фундамента не подразумевает подготовки запаса, а потому делать ее гораздо сложнее.

Дренажная система

Начиная разметку фундамента любого здания, следует вспомнить о том, что никакой фундамент не продержится долго без четко продуманной дренажной системы. Если система отведения воды плохо работает (к примеру, основание фундамента расположено ниже позиции сброса воды), дренажную систему следует прокладывать непосредственно через основание и выводить на водосборный колодец. Его размещают в подвальном помещении. Минус такой системы заключается в необходимости периодически отводить грунтовые воды через стенку фундамента, откачивая насосом.

Независимо от того, какую дренажную систему вы предпочтете, помните об основном правиле: дренажные трубы нужно укладывать до того момента, пока вы приступите к заливке раствора бетона. Поэтому полная совокупность расчетов системы дренажа считается обязательной частью расчетов любого фундамента.

Разметка арматуры

Основание каждого фундамента принято усиливать, устанавливая вертикальную арматуру. Она служит для того, чтобы связывать кладку из блоков с дном фундамента. Прутья арматуры располагают четко по центральным линиям блоков в области пустот, после чего эти пустоты заливают жидким раствором бетона.

Для того чтобы установить арматуру правильно, следует точно определить местонахождение середины фундамента. Еще одна важная деталь заключается в том, что устанавливать арматуру нужно быстрее, пока раствор бетона не начал затвердевать. Потому-то каждый из необходимых расчетов желательно производить еще до установки, не отвлекаясь от основных работ.

Последовательность устройства арматуры:

  • После установления опалубки  в щиты в районе середины стены вворачиваются шурупы. Такая процедура дает возможность натягивать шнуры и размечать оси стен уже после заливки бетона;
  • После предыдущих действий можно начинать устанавливать арматуру. Отступать от угла стены нужно приблизительно на сто миллиметров. Дальнейшие прутья принято устанавливать с интервалами в восемьсот миллиметров;
  • Если вы не желаете, чтобы стены были блочными, в верхней части основания следует делать шпоночную канавку. Это необходимо для его соединения со стеной. Остановимся немного подробнее на изготовлении шпоночной канавки. Во время заливки основания фундамента сверху вставляют брусок размерами 50*50 сантиметров. Он удаляется после окончательно затвердения бетона. Необходимо также следить за тем, чтобы канавка ровно пролегала по оси стен фундамента. В свою очередь эта ось обязана располагаться в середине основания.

Разметка бетонных блоков

По окончанию заливки основания должно пройти несколько дней. Потом следует аккуратно снимать опалубку и бережно размечать бетонные блоки. Существует несколько вариантов выполнения. Остановимся подробней на самом простом из них, реализовать который сможет, пожалуй, даже новичок в строительстве. В первую очередь, здесь будет необходима рейка-порядовка.

Если в каждом из углов устанавливать рейки-порядовки, укладка блоков значительно ускоряется. Данный процесс выглядит следующим образом. На рейке отмечается верхняя линия фундамента. После этого делается разметка от верха рейки с интервалом в дести миллиметров. Остановимся на этом месте подробнее.

Первоначально следует размечать наружные углы фундамента. Определяются они с помощью отвеса, который опускают из точек пересечения шнуров. Потом в каждом из углов устанавливается металлическая рейка-порядовка, которая отличается от других реек Г-образными кронштейнами, приваренными к своим окончаниям. Рейки дюбелями прикрепляются к бетону.

Необходимо внимательно следить за вертикальным установлением реек. Здесь нужно обойтись без отклонений, зафиксировав все подкосами. Потом с того верхнего места, где пролегает шнур, размещаются блоки. Интервал берется в двести миллиметров. Для окончания разметки натягивается шнур между рейками-порядовками в том месте, где расположена нижняя отметка.

Не следует сильно расстраиваться, если с первой попытки вам не удастся достичь правильных результатов. Любая неточность может быть исправлена. К примеру, когда расстояние получается меньше пяти метров, то соответственно меньшим девяноста градусов оказывается и угол между шнурами. Разумеется, что если длина превысит пять метров, то и угол будет больше девяноста градусов. Чтобы угол получился идеально прямым, необходимо выравнивать один конец второго шнура влево или вправо.

При разметке ленточного фундамента под дом следует рассчитывать также и внутренний периметр, в обязательном порядке учитывая ширину ленты.



Разметка фундамента, упрощенный метод


Прежде всего перед разметкой нужно определить тип фундамента. Конечно ленточный фундамент по сравнению со столбчатым позволяет нам  получить законченный прочный и теплый фундамент из однородного  материала (бетона) с наименьшими трудозатратами. Да и после не потребуется дополнительных работ по изготовлению и установке перемычек и забирок.

Мы расскажем о применении  упрощенного метода разметки осей без использования обноски, которая в последствии очень сильно мешает рыть траншеи фундамента. Отступив от черты улицы со стороны дороги и от границы участка (рис. 1) в соответствии с ген. планом, получаем точку привязки 1. Отложив необходимое расстояние по оси стены будущего дома, получаем точку 2 и вбиваем колышки. Для получения точек 3 и 4 нужно построить строго прямые углы.
Как же лучше это сделать ? Нам придется вспомнить теорему Пифагора. «Пифагоровы штаны — на все стороны равны». Все довольно просто. На отрезке 1-2 откладываем 4 м и радиусом 5 м делаем дугу. После чего иэ точки1 радиусом 3 м делаем вторую дугу. Точка пересечения этих дуг (точка С) и даст направление под углом 90°. Отложив нужное расстояние по проекту от точки 1,  мы  получим точку 3. По трем точкам — 1, 2, 3 — находим четвертую точку. Вот и получили четыре центра углов дома. Если же у вас дом не прямоугольной формы, то остальные углы находятся по этому же методу.
Точность разметки фундамента можно определить сравнением диагоналей 1-4 и 2-3. Диагонали должны быть равными, допустимое расхождение , не больше 2см. Применяя простой шаблон — дощечку 7 с меткой по центру, набиваем ряд колышков 8. Между колышками лучше натянуть проволоку, а можно, прикладывая к ним разметочную доску 9, надрезать по
ее кромке дерн.  Копая траншею фундамента, постарайтесь убрать как можно дальше вынимаемый грунт, чтобы он в дальнейшем не мешал строительству.Но в случае, если у вас высокий цоколь , то есть смысл грунт укладывать внутрь площади, тем самым экономя дальше на трудозатратах засыпки под полы по грунту. Плодородный слой вообще лучше сразу  сложить в отдельную кучу, он еще пригодится в ваших садово-огородных делах.



Маркировка фундамента | Процедура маркировки фундамента

Фундамент — это компонент конструкции, соединяющий конструкцию с землей. Он несет нагрузки, которые передаются через конструктивную систему всего здания.

Типы фундамента

Фонд имеет два типа. Один из них мелкозаглубленный, а другой глубокий. Насыпные фундаменты, изолированные фундаменты являются примером мелкозаглубленного фундамента.Сваи, свайные стены и кессоны являются примером глубокого фундамента.

Цель фонда

1. Фундамент держит здание.
2. Выдерживает нагрузку всего здания.

Процесс основания

План этажа

Уровень: Ни одна часть пола не выше кого-либо.

Квадрат: Стены параллельны, а длина стен остается неизменной.

Отвес: 3 ступени

1.Ориентация здания на участке.
2. Наметить простой контур фундамента здания на земле;
3. Поместите доску вокруг контура фундамента и отметьте на досках положение внутренних стен, дверей и окон.

Прежде всего, разметка фундамента заключается в том, чтобы обозначить контур фундамента здания на земле. Затем ответственный на участке укладывает доски по контуру, а также отмечает на доске точки расположения дверей, внутренних стен и окон.

Наиболее важной частью фундамента является установка базовой точки фундамента. Базовую линию начинают от базовой точки с нитью для установки второй точки.

Формула для обозначения фундамента: Квадратный корень (L2 + B2).

Метка наносится на 4 фута от первой точки. Теперь от этой точки проводится отметка на 5 футов и также проводится дуга. После этого создается измерение на 3 фута от первой точки и рисуется дуга.После этого ответственный на участке ставит точку в месте пересечения обеих дуг.

От первой точки проложена нить с шагом прибл. проводится измерение точки пересечения обеих дуг и третьей точки. Итак, для разметки создается Г-образная фигура.

Сейчас ответственный на участке удалил точку пересечения обеих дуг. Снова он или она измеряет 10 футов рулеткой от первой точки, и точка фиксируется.С этой точки проводится еще одно измерение в течение 10 футов. Таким образом, общая площадь измерения составляет 20 футов.

После этого производится измерение от первой точки на протяжении 12 футов и фиксируется точка. Теперь от этой точки снимают мерку на 20 футов и фиксируют точку. Atlast полное измерение составляет 32 фута.

В этой статье мы обсуждаем фундамент, виды фундамента, назначение фундамента и процесс разметки фундамента. Если читателям нравится этот пост, пожалуйста, поделитесь с нами своими ценными отзывами.Читатели могут комментировать в разделе комментариев под статьей.

Чтобы получить более подробную информацию, просмотрите следующий видеоурок.

Видео Кредит: Мохан А

Маркировка фундамента | Техника для маркировки основы

Это видео в прямом эфире записывается на строительной площадке. Видео освещает правильные методы разметки фундамента для строительства здания.В этом видео приведен образец плана гостиной и кухни размером 11 футов 3 дюйма на 9 футов 3 дюйма для обоих. Здесь осевая разметка делается для 6 номеров столбцов.

Самая важная часть маркировки — установить базовую точку. От этой базовой точки создается базовая линия с резьбой для установки второй точки.

Для маркировки метод 3-4-5 очень важен для создания идеального угла от определенной точки базовой линии. Метод представлен следующей формулой:-

Квадратная крыша (L2 + B2)

Из первой точки создается отметка на 4 фута и фиксируется для второй точки.От этой точки создается отметка на 5 футов и отмечается дуга. Теперь точка изменена на первую точку, создано измерение для 3 футов и отмечена дуга. Теперь точка устанавливается в точке пересечения обеих дуг.

Теперь из первой точки проложена нить длиной ок. измерение через точку пересечения обеих дуг и третьей точки устанавливается. Так, для маркировки разработана L-образная форма.

Теперь точка пересечения обеих дуг удалена.Снова от первой точки снимают мерку на 10 футов с помощью рулетки и фиксируют точку. С этой точки проводится еще одно измерение в течение 10 футов. Таким образом, общая площадь измерения становится 20 футов.

Снова из первой точки производится измерение 12 футов и фиксируется точка. От этой точки отмеряют 20 футов и фиксируют точку. Снова измерительная лента была наклонена, и точка была зафиксирована. Таким образом, полные измерения становятся 32 фута.

Чтобы увидеть весь процесс, посмотрите следующее видео о строительстве.

Видео предоставлено:  Мохан А

источник

Что такое макет здания | План здания

Введение

размещение конструкции, в частности ее фундамента , будет определено путем контроля измерений , а также ссылок на чертеже здания , и этот процесс называется компоновкой .

Общая протяженность и Ширина , Расстояние Дорога и других структур , Внутренние структурные меры , Подходы , а также человека от Путь , и так на есть все примеры .

Всякий раз, когда вы планируете здание, вы должны следовать чертежу архитектора или определенному чертежу инженера времени  .

чертежи покажут вам где все должно быть изложено, и это существенный способ обеспечить отсутствие ошибок .

Когда ошибка была сделана, а не идентифицирована до всего строительства , это может быть дорогой ошибка что стоит тысяч рупий .

Подробнее: Типы фундаментов в строительстве


Что такое планировка здания?

A макет здания указывает на фундамент на поверхности наземную поверхность , как показано в его рисунках , так что в году от до нести из раскопок , позиций , а также ориентация структуры , может быть точно определена.

Фундамент — это , установленный в соответствии с чертежами плана фундамента и архитектора или архитектора и спецификаций .

План здания включает в себя всю конструкцию , поэтому она должна быть выполнена после завершения условного обследования с кабинетным исследованием .

Схема фундамента здания

Весь мусор , препятствия и даже растущие растения должны быть убраны со всей всей области .

Создание здания — это процесс из , воплощающий архитектурные концепции из чертежей в землю.

Он определяет местоположение точка границы участка , осевые линии стен , фундаменты , колонны , вместе с другими структурными структурными элементами

Он также обеспечивает правильный размер , угол , а также уровень здания . вся конструкция должна быть размещена и построена в в соответствии с исходным расположением .

регулирующих точек конструкции могут быть отмечены , поэтому строительный персонал может быстро найти их .

Это вообще включает в себя Утилизация доски , Струнные линии с Строконные линии , Сверла Отверстия , Отрезание Обозначения И другие способы Определяют Уголки , горизонтальные и вертикальных местоположений.

Структура и фундамент размещены в соответствии с контролируемыми измерениями , а также ссылками на изготовленных чертежей .

The Общая длина и Ширина Структура , Длина до Road Center Line и Некоторые другие другие Структуры , Измерения На протяжении Структура оценок около подходов а также прав -из- пути все включены в измерений и ссылок .


Цели планировки здания

цели геодезические для строительные работы должны установить проектную структуру в соответствие с установленными проектами и указать наиболее практичные точки проекта 9017 контрольные точки 9017 строительство сил .

Колья , Урели Отверстия, Button В основном С строковыми линиями , CUT и Обозначения и Около Другие Традиционные Методы Укажите углов здания , а также других боковых и вертикальных позиций .

Обычно , некоторые тип из разведка , как колодец как оценка площадки , предшествует точный план конструкции 9 Процедуры перечисленные ниже являются типичными крупными строительными проектами :

  • проведен разведывательный (антенна, карта и земля) (Aerial, map и земля) 5
  • Выбор A Местоположение (Бумага и инструмент) : (Бумага и инструмент)
  • (Горизонтальный и вертикальный) (Горизонтальный и вертикальный)
  • Наблюдение на наблюдении (Таблица плоских)

Классификация чертежей плана здания

Строительные планы серии диаграмм , что включает в себя планы сайта , этаж планов, высота , кросс , сантехника , Smoking , Electrical , а также ландшафтный дизайн для удобства строительства на стройплощадке .

чертежей — это путь через , которым мысли архитектора или дизайнера и концепции превращаются в действительность .

Различные Типы Чертежи представляют архитектором на основе подробностей и сложностей проекта на простота из Понимание , а также Гладкая эксплуатация Строительства процесс . Несколько из различных типов из чертежи изучены в подробно ниже ,

  • сайт Plan
  • этаж Plan

    5 Cross Раздел

    5

  • Высота
  • 2 Ландшафтный план

1.

План сайта

план участка представляет собой подробную схему , которая отображает всю планировку здания .Он указывает границы участка включая точки доступа , а также колодец как близлежащие строения которые важны для дизайна .

План расположения участка

Эти планы должны соответствовать местным законам о развитии , которые могут включать ограничения на исторических мест. Это работает как официальное соглашение для получения одобрения правительства на строительство .

Сертифицированный специалист, такой как архитектор , ландшафтный архитектор и инженер , должен разработать план участка .

В случае строительного проекта , план участка должен включать с указанием всех основных соединений , таких как дренаж , а также канализационных линий, электрических линий, электрических , вода снабжение, внешнее освещение и так далее.

2.

План этажа

Точка обзора плана этажа описана как вертикальный ортогональный вид  объекта на горизонтальной плоскости , пересекающей через структуру .

Этаж план есть большой подробный описание комнаты планировка . Этаж планы есть созданные независимо от будут ли они будут использованы в строительстве дома , магазин или коммерческий 6

План этажа здания

приложений включают знаний размера и различных типов частей . Это помогает получить представление о том, как следует использовать ограниченную комнату , область .

a рисунок , часто до масштаб , , иллюстрирующий соединений между комнатами , пробелы , а некоторые другие физические элементы с одним уровнем структуры , PLASE Спецификации , Внутренние стены , включая коридоры , туалеты , двери и окна , холодильники , водонагреватели и так далее.

3.

Сечение

Крест сечение иллюстрации изображают точки обзора дома, как если бы вы прорезали вниз через крышу с пилой и глядя

Эти перспективы позволят строителю лучше понять внутренние и внешние детали конструкции . Чем сложнее , чем корпус , тем больше и больше сечения ионов должно быть включено .

Поперечный разрез здания

The Cross -Section рисунки могут быть Используется к иллюстрируют Стена и Крыша Рамка Элементы , Внешние Слои стен, Лестница Структура Даже Интерьер Особенности софиты , шкафы и высота потолка .

Окно измерения , точные позиции в Ссылка и Высота интерьеров и Высота с Уважение до потолок или этаж также показаны в кросс разделов . Помимо разделов, которые явно определяют стены или слой пола, перекрестные разделы обычно могут  , а не показывать готовые стены или материалы пола .

4.

Высота

Диаграммы высот являются типом архитектурного чертежа , на котором показано здание или часть здания . Чертеж внутренней поверхности здания , снятый с вертикальной плоскости , смотрящей прямо на него, называется и возвышением .

Это тот самый как будто ты стоишь прямо в спереди из строения и посмотрел на него.Фасады являются популярным дизайном чертежом , а также профессиональным архитектурным или инженерным стандартом, используемым для графического представления зданий .

Высота диаграммы ортогональные проекции . Это указывает на то, что нет ракурса, а также они не изображены в перспективе . Эскиз проекции одной стороны здания известен как диаграмма высот .

Цель чертежа фасада состоит в том, чтобы показать , как конкретная сторона дома будет выглядеть после завершения , а также предоставить измерения вертикальной высоты . Четыре фасада обычно набросаны, по одному для каждой стороны дома .

, как правило, , план высота содержит идентификацию боковой части сторона , что выставки , , двери , и Windows , материал символы , класс строк, Крыша , Закончено , Потолок Уровни, Tooks и Patios , Крытки , Местоположение Экстерьер Уолл Уголки и Размеры Ключ вертикаль плоскость.

5.

Ландшафтный план

Ландшафтный дизайн аналогичен открытой зоне для плана этажа . ландшафт дизайн, аналогичный план этажа , производит визуальное представление местоположения с использованием масштабированных измерений .

Natural Особенности , таких как деревьев , Цветы , а также Trass , а также человек Сделанные компоненты , такие как садовая мебель , водопады и STEDS , все в ландшафте планов.

Накладки для полива а также освещение также включены в ландшафтные конструкции .

Ландшафтные планы обычно используются  для планирования планировки за пределами пространства, будь то частный сад план дома или коммерческий план

Создание плана ландшафтного дизайна также может помочь в процессе выбора материала .Кроме того, это дает владельца Свойства AS SCALE Как Bender Как Bender As Beachapping Стоимость Оценка Инструменты, позволяющие Проект Закончено В течение финансовых ограничений .

Подробнее: Строительные чертежи | Типы строительных чертежей, используемых в строительстве


Инструменты для компоновки зданий

Наиболее широко используемые инструменты компоновки:

1.

Струна

дифференцируют Размеры макета , Slegehammer Угловые колышки , Угловые колышки , Butter Доска , а также сообщений .

2.

Кувалда

Кувалда используется  для забивания угловых колышков, досок , а также стоек в землю .

3. Шнековый шнек

В некоторых почвах, отверстие для столба шнек используется до сверлить отверстия необходимо до правильно установить столбов .

4. Ручная пила

Для нарезных досок , а также стоек , нужна ручная пила .

5. Топор

Топор используется для заточки стоек обрешетки, а также кольев .

6.

Молоток

При сборке досок вам понадобится молоток.

7.

Меловая линия

Для выполните прямую направляющую , мелом линия требуется до нанесите мел на поверхность .

8.

Лента 30 м

30-метровая рулетка используется для измерения по диагонали (обычно в 100-футовых длин ), а также для вытягивания отметок котлованов и фундаментов.

9.

Калька

Для укладки котлована или фундамента линий, трассировки используется лента . Эта лента представляет собой шириной примерно 1 дюйм и состоит из хлопчатобумажной ткани . Обычно это в длиной из 200 футов .

10.

Столярный уровень

Столярный уровень используется для визирных линий , а также для выравнивания поверхности. Можно использовать с линейкой или сразу на поверхности.

11.

Линейный уровень

Наличие пузырька духа на линейном уровне показывает , что он должен быть на одном уровне. Когда — это , помещенный посередине между и , то ставится на уровень , это дает лучшие результаты .

12.

Автоматический уровень

Автоматический уровень может генерировать оценок на коротких расстояниях на , измеряя предполагаемые изменения высоты. Пейзаж , пузырь уровня , а также индекс линия может быть все видно в трубе .

13.

Гвозди 8d

Гвозди 8d б/у закрепить веревку на доску .

14. Сантехник Боб

Углы здания с размерами расположены с помощью слесарного крана .

15.

Рамочный квадрат

Надлежащая прямоугольность линий проверяется с использованием обрамляющего угольника .

Подробнее: Процесс строительства здания от начала до конца | Этапы строительства дома pdf


Метод планировки здания

Для простейшей схемы здания , как и в прямоугольнике , линия соединяет с угловыми стойками отмечает контур здания , линия может быть прикреплена к к из пост .

К отрезать 90-градусные углы для оставшихся углов , использовать теодолит , строительный угольник или строительный квадрат . Распределительные стержни могут быть необходимы для создания прямой линии между угловыми стойками.

План расположения фундамента

Угловые стойки обычно 50 мм x 50 мм деревянные стойки с гвоздем в середине вбитым прочно в землю .

Сухая известь или аналогичный порошок можно использовать по рисовать контур на земле . Брус Профиль Доски Можно Б/У На Уголки .

Профиль доска обычно 0,6 м -1 м в высоту и состоит из из двух 50 мм x 50 мм стоек и 150 мм X 38 мм поперечной плиты, толкаемой минимум земля.

Когда форма здания более сложна , чем обычный прямоугольник , диапазон точек должен быть установлен таким же образом, что обычный прямоугольник должен быть

Тем не менее, крайняя осторожность необходимо , так как число очков увеличивает , небольшие ошибки более вероятны случаются .

Самый простой подход Укладка out Irrevular Строительство Форма — начать с A Big Rectangle , который будет Surround Весь Структура или Основная часть . После того, вычетов , а также корректировок , можно сделать до получить точный макет, необходимый .

План здания создается в три этапа,

  • Траншеи
  • Пониженный уровень Раскопки
  • Каркас Здание

1.

Траншеи

План траншеи определяет   направление , размер и форму котлована , а также ширину и расположение из .

Траншеи вырыты когда здание наброски только что были установлены . Для правильная ручная земляная работа линия из точек сухой известковой муки часто отмечена , тогда как осевая линия нарисована для точной машины земляной работы .

Фундаментные траншеи

Для управления траншеей местоположение , ширина и глубина , контур профиль доски часто используются.

Профильные доски должны быть размещены на не менее 2 метров от траншей таким образом что они не мешают земляным работам .

К укажите верх из бетонных полос которые будут залиты позже, колышки часто забитые в дно траншеи

угол стен перенесен из поперечных шнуров линий в мест для раствора на бетонных фундаментах с использованием a ватерпаса для точности 9

Выемка траншеи должна быть сделана с крайней осторожностью, особенно они должны быть оставлены открытыми на длительный период из раз с

2.

Земляные работы пониженного уровня

Базовая линия может использоваться по рисовать общий контур нижнего уровня области . Угловая стойка закреплена на выемке контура площади, которая определена с помощью высушенного песка или эквивалентного материала .

Маркировка фундамента на строительной площадке

прицельные планки установлены на соответствующей высоте и в пределах мест , которые позволяют путнику быть используемым до контролировать глубину

путешественник действительно фиксированный профиль высоты доска, которая используется для управления земляными работами уровней внутри профильных досок .

к позиционирование The Traveller в стиле между двумя Уровень , это необходимо для оценки , будь то или нет в раскопок , проводится правильный уровней

3.Каркасное здание

Каркасные конструкции обычно связаны с сеткой и часто выложены через базовая линия . Пересечения линий сетки обозначают центральные местоположения для изолированных или подкладных фундаментов .

Теодолит б/у до вытянуть сетку , как колодец как колышков б/у до указать сетку После того, как сетка всего была выложена, смещение колышков может быть установлено из пути любых будущих раскопок операций .

путешественник видел между прицел рельсы или даже уровень с персоналом, привязанным к площадке датум может быть использован для контроля глубины раскопок 9016.

План здания является одним из важных и предварительных шагов в любом проекте строительства здания. разметка фундамента и схема здания должны быть выполнены с высокой точностью, так как они не могут быть изменены после обработки работы.


Вам также может понравиться:


Часто задаваемые вопросы:

Что такое план здания?

A Схема здания Указывает план фундамента на поверхности земли ее чертежей , так что в году на нести из раскопок , позиций , а также ориентация структура , может быть определена точно .

Каковы цели плана здания?

Для изыскательских целей строительства работ .
Для оценки сайтов.
К укажите углы здания , а также другие боковые и вертикальные позиции .

Какие типы инструментов используются при планировке здания?

Наиболее широко используемые инструменты макета следующие:
String Line
Plumb Bob
Trading Ленту
SLALEGE MAMMONE
Подрядчик Уровень
Ager Poster
Автоматический Уровень

ЗАЯВЛЕНИЕ ФОНДА ДЛЯ МАРКИРОВКИ МИРА, БЕЗ ДЫМА

Нью-Йорк, ноябрь.18 ноября 2021 г. (GLOBE NEWSWIRE) — Мы приветствуем многолетние усилия Американского онкологического общества (ACS) по борьбе с употреблением табака. В этом году Smokeout особенно важен, учитывая некоторые тревожные тенденции, которые мы наблюдаем в настоящее время в поведении курильщиков.

В 2020 году продажи сигарет выросли впервые за многие годы, а число американцев, обращающихся за помощью, чтобы бросить курить, резко упало на 27%, по данным Центров по контролю за заболеваниями.

В настоящее время почти полмиллиона американцев ежегодно умирают от курения.Сегодня во всем мире курит больше людей, чем 30 лет назад. Учитывая эти факты и тревожную картину прошлого года, если когда-либо и было время бросить все наши коллективные ресурсы на решение этой проблемы, то сейчас. В этом смысле отчет Комиссии и большинство имеющихся данных показывают, что продукты снижения вреда могут спасти миллионы жизней.

Буквально в прошлом месяце Управление по санитарному надзору за качеством пищевых продуктов и медикаментов разрешило маркетинг и продажу продуктов электронной системы доставки Vuse, что стало первым случаем, когда агентство разрешило маркетинг продукта для электронных сигарет. FDA основывало свое разрешение на данных, представленных производителем, которые «демонстрировали, что маркетинг этих продуктов подходит для защиты здоровья населения». Хотя многие в сфере борьбы против табака, включая ACS, не согласны с идеей о том, что продукты для снижения вреда от табака могут быть частью решения, мы считаем, что это решение FDA может и должно послужить катализатором для их пересмотра.

Тем не менее, Great American Smokeout является необходимым и необходимым инструментом, чтобы помочь курильщикам нашей страны бросить курить, и мы надеемся на сотрудничество со всеми без исключения заинтересованными сторонами, которые привержены прекращению курения в этом поколении.

Это заявление может быть приписано Николь Брэдли, пресс-секретарю Фонда «За мир без табачного дыма».

О ФОНДЕ «ЗА МИР, СВОБОДНЫЙ КУРению»

Фонд «За мир, свободный от табачного дыма» — это независимая некоммерческая частная организация США, действующая в соответствии со статьей 501(c)(3) и ставящая своей целью улучшение глобального здравоохранения путем отказа от курения в этом поколении. . Фонд поддерживает свою миссию по трем основным направлениям: здравоохранение, наука и технологии; Сельское хозяйство и средства к существованию; и трансформация отрасли.Фонд, финансируемый за счет ежегодных пожертвований от PMI Global Services Inc. («PMI»), независим от PMI и действует таким образом, чтобы обеспечить его независимость от любой коммерческой организации. Для получения дополнительной информации о Фонде посетите сайт www.smokefreeworld.org.

###



Отмечаем новый календарь | Ярмарка штата Айова Blue Ribbon Foundation

10 января 2014 г.

Для работы и личной жизни я использую мобильный телефон, компьютер и iPad каждый день.Электроника чрезвычайно полезна, но иногда может потреблять много энергии. Даже будучи молодым «оцифрованным» взрослым, я все еще нахожу утешение в записи важных дат в физическом календаре, который висит дома на холодильнике. Мой любимый календарь на 2014 год состоит из 12 красивых закатов. (Это первый календарь, который я нашел в продаже после праздников.)

Я начал заполнять календарь, записывая дни рождения каждого члена семьи, предстоящие свадьбы и пару отпусков. Новое для меня в этом году, я добавил мероприятия Blue Ribbon Foundation.

Я постоянно напоминаю своим друзьям, что я действительно работаю больше, чем 11 дней Ярмарки. Весь персонал Фонда «Голубая лента» круглый год занят планированием мероприятий по сбору средств, продвижением возможностей пожертвований в Фонд и подготовкой к Ярмарке 2014 года.

Обычно я излагаю свой «план игры» каждую неделю, продолжая изучать свою роль в Фонде. Я всегда с нетерпением жду того, что нужно сделать, как внедрять новые идеи и пытаюсь улучшить существующую успешную организацию.Позвольте мне быть первым, чтобы сказать, каждый день — приключение.

Ниже приведены некоторые конкретные даты в моем календаре:

  • 10–13 февраля: Iowa Beef Expo/Volunteers будут продавать товары
  • на Ярмарке штата Айова.
  • 1 марта: Крайний срок для вступления или продления членских программ на 2014 год (Общество 1854, Ярмарка фанатов, Клуб Джейка)
  • 31 марта: Крайний срок подачи предметов благотворительной программы, которые будут размещены на Ярмарке 2014 (кирпичи, фонарные столбы, деревья)
  • 30 июня: Крайний срок реализации программы «Блок за блоком» (донорская стена в выставочном центре Якобсона)
  • 1 июля: Крайний срок подачи заявок на участие в конкурсе Iowan of the Day на ярмарке 2014
  • 12 июля: стартовый турнир Corndog
  • 7–17 августа: Ярмарка штата Айова

Мне не нужен август месяц в моем домашнем календаре; Я могу в значительной степени гарантировать, что буду на Выставочном комплексе.Каким бы загруженным ни казался мой год, я знаю, что он пройдёт быстро. Я с нетерпением жду встречи с другими сторонниками Ярмарки штата Айова и завершения моего первого года работы в качестве сотрудника Фонда.

Если этот пост вдохновил вас добавить в свой календарь несколько мероприятий Blue Ribbon Foundation, просто помните, что чей-то день рождения приходится на 1 сентября.

Ниже приведены несколько фотографий заката на ярмарочной площади, которые были бы отличным дополнением к моему домашнему календарю.





Дорожная разметка с длительным сроком службы снижает количество аварий, исследование NCDOT

RALEIGH — исследование, показывающее, как N.C. Департаменту транспорта удалось сократить количество серьезных аварий после того, как сельские дороги были покрыты полосами с долговечной разметкой, что привлекло внимание всей страны.

Федеральное управление автомобильных дорог и Фонд безопасности дорожного движения наградили NCDOT Национальной премией за безопасность дорожного движения 2021 года во время виртуальной церемонии, транслируемой из Вашингтона, округ Колумбия, в среду.

Награда присуждается за результаты пилотного проекта, в котором отдел использовал термопластиковую разметку, которая более долговечна и лучше отражает свет фар благодаря внедрению стеклянных шариков в пластиковую краску. Новый материал был нанесен на 400 миль сельских двухполосных дорог по всему штату в период с 2014 по 2017 год.

«Безопасность является нашим главным приоритетом, и мы постоянно оцениваем новые инициативы, которые приведут к меньшему количеству аварий и смертей на дорогах», — сказал секретарь NCDOT Эрик Бойетт. «Я горжусь своей командой. Это большая честь для их усилий быть признанными Фондом безопасности дорожного движения и Федеральным управлением автомобильных дорог».

Департамент обнаружил статистически значимое 13-процентное снижение числа аварий с выездом за пределы полосы движения, таких как выезд транспортных средств за пределы проезжей части, после того, как на проезжую часть была нанесена долговечная разметка.Более качественная разметка помогает водителям лучше ориентироваться на дорогах и поворотах, особенно ночью или под дождем. В некоторых случаях департамент также наносил разметку полос шириной 6 дюймов вместо стандартных 4 дюймов для улучшения видимости.

NCDOT стал одним из семи лауреатов Национальной премии за безопасность на дорогах, объявленных сегодня. Награды были впервые вручены в 1999 году и вручаются каждые два года в знак признания достижений в области безопасности дорожного движения, которые помогают нации добиться нулевой смертности и серьезных травм.

Более половины дорожно-транспортных происшествий в Северной Каролине, в результате которых люди погибают или серьезно травмируются, связаны с выездом транспортных средств с полосы движения. Департамент сосредоточил внимание пилота на сельских двухполосных дорогах, потому что на них приходится непропорционально большая доля таких аварий. Одна из основных причин заключается в том, что в Северной Каролине один из самых больших в стране пробегов автомобилей по сельским двухполосным дорогам.

Государственный инженер дорожного движения Кевин Лейси сказал, что долговечная дорожная разметка на 40% дороже, чем традиционная дорожная краска, но она более заметна ночью и под дождем, и ее срок службы составляет от пяти до семи лет по сравнению со средними двумя годами. -годовой цикл обычной покраски.

«Это упреждающий и системный подход к повышению безопасности, который привел к заметному снижению аварийности», — сказала Лейси.

В период с 2015 по 2019 год департамент потратил 64 миллиона долларов на разметку из термопластика на второстепенных дорогах. Лейси сказала, что департамент продолжит инвестировать в долговечную разметку полос движения.

Работает ли связанное обучение?

Это вопрос, на который мы постоянно пытались ответить, поскольку Связанное обучение перешло от демонстрации на уровне средней школы к применению на уровне округа, а теперь и к более широкому внедрению и поддержке по всему штату.Чтобы ответить на этот вопрос, каждый из последних семи лет мы заказывали оценку Инициативы Калифорнийского связанного учебного округа. Эта инициатива, финансируемая Ирвином, была запущена в 2009 году; девять округов, которые вместе участвовали, обслуживают 14 процентов учащихся государственных средних школ штата, в том числе высокий процент цветной молодежи с низким доходом.

Сотрудничая с этой группой инновационных округов и проницательных организаций поддержки, мы решили усовершенствовать Связанное обучение на практике, определить, что делает его успешным на системном уровне, и продемонстрировать его жизнеспособность в качестве комплексного подхода к реформе средней школы.

Несмотря на то, что в 2015 году завершилось выделение грантов для инициативы California Linked Learning District, мы продолжаем поддерживать и аплодировать руководителям и партнерам на местах, которые поддерживают и расширяют возможности Linked Learning в нашем штате, а также делимся ключевыми результатами и уроками этой работы. Последней является оценка седьмого года, в которой есть некоторые примечательные выводы.

Положительные результаты

Это серьезное усилие принесло замечательные результаты. Прежде всего, оценка, проведенная SRI Education, показывает, что Linked Learning имеет значение для старшеклассников.Высококачественные, сертифицированные пути ведут к получению большего количества кредитов, снижению показателей отсева и более высокому количеству выпускников.

В Ирвине, учитывая наше внимание к справедливости, мы особенно рады узнать, что связанное обучение оказывает положительное влияние на афроамериканцев, латиноамериканцев, изучающих английский язык и девушек, а также на учащихся с низкими предыдущими академическими достижениями. Нас также воодушевляют обещания первоначальных результатов для первых групп выпускников средних школ в рамках этой инициативы.

Например, через год после окончания средней школы те, кто вступал в ряды рабочей силы, с большей вероятностью имели работу, предполагающую льготы, такие как больничные. А афроамериканские студенты и студенты с низким уровнем успеваемости с большей вероятностью поступали в четырехлетние колледжи, чем в двухгодичные.

В более широком плане лидеры штатов использовали доказательства успехов учащихся в рамках инициативы Linked Learning District для формирования образовательной политики. Законодательный орган Калифорнии инвестировал более 2 миллиардов долларов в развитие этого подхода через Career Pathways Trust и Career Technical Education Incentive Grant. Благодаря этой финансовой поддержке округа и региональные консорциумы по всей Калифорнии создают и расширяют пути связанного обучения, предоставляя учащимся больше возможностей для участия в этом лично значимом и увлекательном подходе к образованию.

Эти положительные результаты Окружной инициативы дают достаточные основания полагать, что все больше и больше калифорнийских учащихся будут мечтать о большем и добьются успеха, участвуя в возможностях связанного обучения, которые подготовят их к поступлению в колледж и карьере.

Много героев

В истории успеха Окружной инициативы есть несколько главных действующих лиц. Первыми в списке стоят учителя, администраторы и группы поддержки в девяти округах, которые выполняли и поддерживают работу. Мы приветствуем Объединенные округа Антиохия, Объединенный Лонг-Бич, Объединенный Лос-Анджелес, Объединенный округ Монтебелло, Объединенный Окленд, Объединенный Пасадена, Объединенный Портервиль, Объединенный город Сакраменто и Объединенный округ Вест-Контра-Коста. Они сделали смелый шаг, чтобы лучше обслуживать своих учеников, и их самоотверженность и мужество подпитывают новые уровни успеха учащихся.

Кроме того, есть партнеры, которые приложили свой опыт, строгость и так много сердца, чтобы поддержать округа, школы и сообщества, когда они преобразовывали предоставление среднего школьного образования. В эту группу входят ConnectEd, NAF, IEBC, Center for Powerful Public Schools, сеть поддержки College and Career Academy, SRI Education и Linked Learning Alliance.

Талант и вклад этих игроков подготовили почву, сформировали системы и предоставили знания, необходимые для успеха, включая сбор данных, демонстрирующих успехи, и выявление областей, требующих дополнительного внимания.

Обмен знаниями

Несмотря на то, что наша оценка еще не завершена — SRI продолжит отслеживать три когорты учащихся на последних курсах средней школы — оценка седьмого года обучения знаменует собой важный момент в жизненном цикле Окружной инициативы. Мы приглашаем вас прочитать отчет, а также посетить веб-сайт Linked Learning Alliance для получения соответствующих ресурсов и зарегистрироваться для участия в предстоящей конференции Linked Learning Convention, где вы сможете посетить профессиональные учебные занятия, посвященные урокам Окружной инициативы и ее оценке.

Команды SRI и Linked Learning Alliance создают специализированные сводки на основе комплексной оценки. Первоначальный продукт содержит практические стратегии реализации для школьного и школьного персонала. Другие находятся в разработке, в том числе краткий обзор для работодателей, в котором говорится о росте навыков на рабочем месте и предрасположенности учащихся Linked Learning. Мы будем делиться этими материалами по мере их производства.

Что дальше для Ирвина?

Irvine подводит итоги все более динамичной области связанного обучения, поскольку мы углубляемся в нашу новую цель: расширение экономических и политических возможностей для калифорнийских семей и молодых людей, которые работают, но борются с бедностью. Мы делаем выборочные инвестиции для повышения качества, масштаба и устойчивости подхода Linked Learning.

Мы продолжаем преследовать нашу цель — увеличить число молодых людей с низким доходом, которые вовремя заканчивают среднюю школу и к 25 годам получают диплом о среднем образовании. Сегодня все вышеперечисленное побуждает нас поддерживать два взаимодополняющих направления.

Один включает региональный уровень как следующий рубеж для расширения связанного обучения. В партнерстве с Jobs for the Future мы финансируем четыре региона с интересом и потенциалом для развития, подключения и поддержки связанного обучения в округах, высших учебных заведениях, компаниях и других партнерах в общей географии.Эти регионы: Ист-Бэй, Туларе-Кингс, Лонг-Бич и Сан-Бернардино.

Во втором случае мы сопровождаем учащегося из средней школы в высшую школу, что обеспечивает плавный переход в колледж. В этом году мы запустили пилотный этап инвестиций в реформы и поддержку коррекционного образования, включая стратегии ускорения, такие как двойное зачисление.

В рамках еще одной инициативы, которую мы разрабатываем, в рамках программы «Послешкольный успех» мы также финансируем региональные партнерские отношения между общественными колледжами, университетами штата Калифорния и их вспомогательными школьными округами для продвижения системных политик и практик, поддерживающих эффективный переход учащихся.

Инвестиции Irvine в эти области продолжаются в 2017 году, и мы с нетерпением ждем возможности информировать вас о нашем прогрессе и обучении по мере продвижения работы.

Мы ценим — и вдохновляемся — плодотворными усилиями столь многих людей на протяжении многих лет, которые помогают доказать и расширить ценность связанного обучения. Вы продвигаете новое состояние многообещающего и потенциального для молодых людей Калифорнии.

Мы с нетерпением ждем дальнейшего воздействия партнеров Linked Learning и обмена этими результатами и уроками с полевыми участниками.

.
