2ПК 60-12 по стандарту: ГОСТ 26434-85

увеличить изображение

Стандарт изготовления изделия: ГОСТ 26434-85

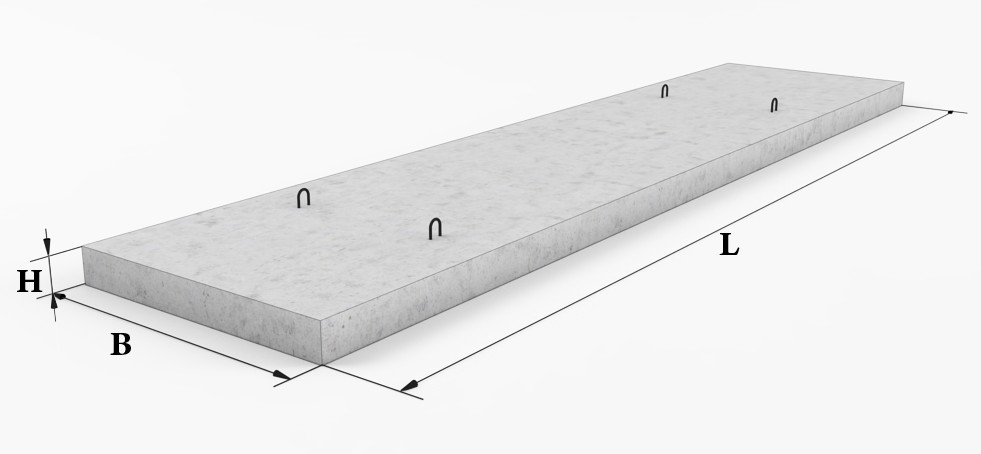

Плита перекрытия 2ПК 60-12 представляет собой многопустотную железобетонную прямоугольную конструкцию. Является несущей частью перекрытия жилых зданий, возводимых из кирпича, камней и блоков в областях с сейсмической активностью 7 и более баллов. В данных строительных элементах запроектированы круглые пустоты, которые могут иметь диаметр 120 или 140 миллиметров, их наличие повышает устойчивость изделий к изломам, кроме того их можно использовать для размещения различных инженерных сетей.

К достоинствам таких плит можно отнести сравнительно небольшой вес, точные геометрические размеры, ровные поверхности, готовые к декоративной отделке, высокие показатели шумо- и теплоизоляции, устойчивость перед грибками, грызунами, и другими вредителями. Все эти качества делают их одним из самых популярных материалов на строительном рынке.

Расшифровка маркировки

Как и все железобетонные изделия плиты перекрытия именуются марками согласно рабочим чертежам. Марки состоят из букв и цифр, образующих шифр. Маркировка плиты 2ПК 60-12 означает, что:

1. 2ПК — плита перекрытия с диметром пустот 140 мм,

2. 60 — длина (дм),

3. 12 — ширина (дм).

Кроме этих параметров в маркировке могут прописываться нагрузки (от 3 до 8 кПа), класс арматуры, так же при необходимости вносят дополнительные характеристики, отражающие особые условия использования плит и обозначения конструкционных отличий (наличие, размеры и положение проемов, вид и расположение арматурных выпусков и закладных элементов).

Материалы и производство

Многопустотные плиты перекрытия 2ПК 60-12 следует изготавливать в заводских условиях в стальных опалубках с соблюдением требований, закрепленных в ГОСТ 26434-85. Технологический процесс производства плит включает в себя ряд самостоятельных операций: приготовление бетонной смеси, изготовление арматурных деталей, формование, вибрирование, тепловую обработку, распалубку. Все эти стадии должны проходить под строгим контролем и с высокой точностью для получения готовых конструкций необходимых форм и качеств. В основе плит лежит конструкционный тяжелый бетон со средней плотностью в диапазоне от 2200 до 2500 кг/м3.

Армируются плиты перекрытия пространственными и каркасами и сварными сетками, выполненными из предварительно-напряженной стали класса АтV, которые служат им стальным «скелетом». Допускается применение арматуры других классов исходя из требований проекта. Заводом-изготовителем должен быть разработан комплекс мероприятий, препятствующих коррозионному разрушению металла в соответствии с указаниями

СНиП II-28-73.

Готовые конструкции проходят контрольные испытания неразрушительными методами на прочность, жесткость, трещиностойкость, оцениваются их внешний вид, толщина защитных слоев. Партия плит или часть партии плит, прошедшая проверки, сопровождается соответствующими сертификатами качества.

Хранение и транспортировка

Многопустотные плиты перекрытия 2ПК 60-12 следует хранить на заранее обустроенных складах и площадках. Конструкции укладываются в горизонтальном положении в штабеля с высотой, не превышающей 2,5 метров. При складировании и перевозке обязательно должны использоваться деревянные прокладки, которые обеспечивают сохранность конструкций от повреждений.

Погрузо-разгрузочный комплекс работ проводится за монтажные петли, таким образом, чтоб нагрузка от собственного веса плиты равномерно распределялась между четырьмя петлями.

Перевозку к месту монтажа требуется осуществлять транспортом, оборудованным крепежными и опорными приспособлениями.
