Что такое подпорные стенки и для чего они нужны?

Что делать, если участок с уклоном? Как посадить сад, обустроить огород, как установить беседку или лавочки? Решение проблемы довольно простое и не во всех случаях дорогостоящее: создание подпорных стенок.

Подпорные стенки на участке могут выполнять две функции: техническую и декоративную. Используются они в следующих случаях.

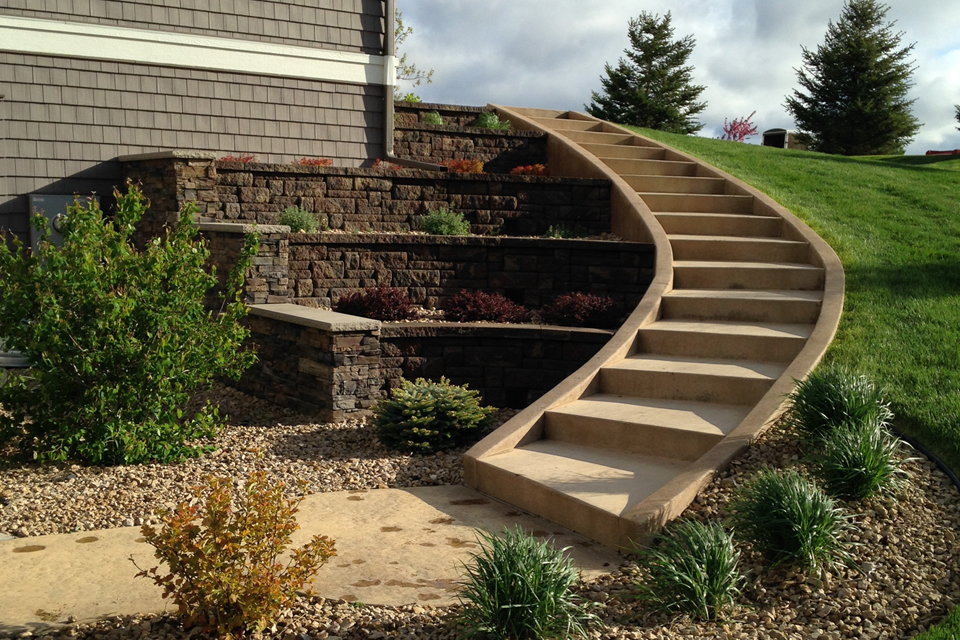

Если имеется участок с уклоном, мы можем создать на нем ровные площадки, разграничивая их подпорными стенками, несущими в данном случая функцию удержания грунта, чтобы не позволять ему оползать и размываться водой.

О создании подпорной стенки стоит подумать даже если на участке есть небольшой уклон и при этом вы соседствуете с оврагом или рекой, не обойтись без подпорных стенок в холмистой и гористой местности. Создание горизонтальных террас позволит вам получить участки с плодородным грунтом и эффективнее использовать площадь.

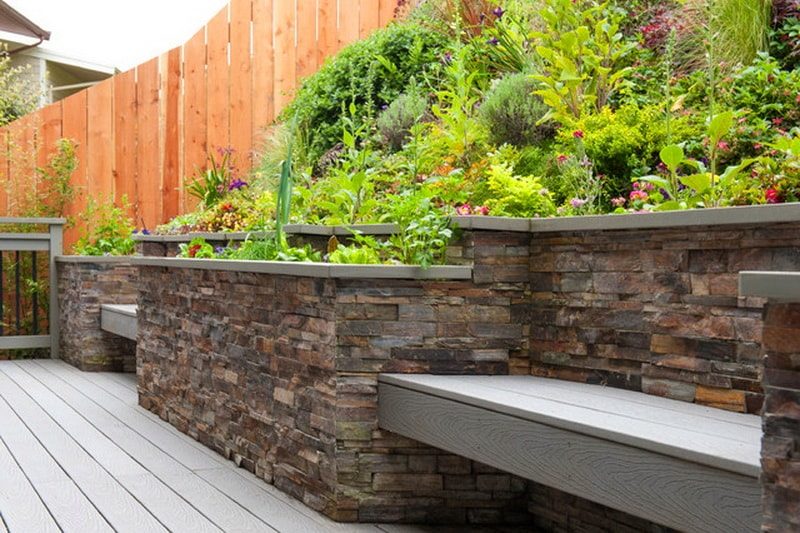

Если подойти к созданию стенок с фантазией и не ограничиваться только техническими свойствами конструкции, подпорные стенки могут стать важными элементами в ландшафтном дизайне сада. А участок, который изначально казался из-за уклона неудобным, превратится в интересный многоярусный сад. Он будет казаться больше и привлекательнее.

Если же поверхность горизонтальная, то подпорная стенка на участке может зонировать пространство и/или являться основанием для цветников, палисадников, патио, бордюров и других элементов сада.

Устройство подпорных стенок

Строительный материал для подпорной стенки выбирают в зависимости от планируемой высоты и выполняемых ею функций. Общий дизайн участка, конечно, также имеет значение.

Вот из чего можно сделать подпорную стенку на участке:

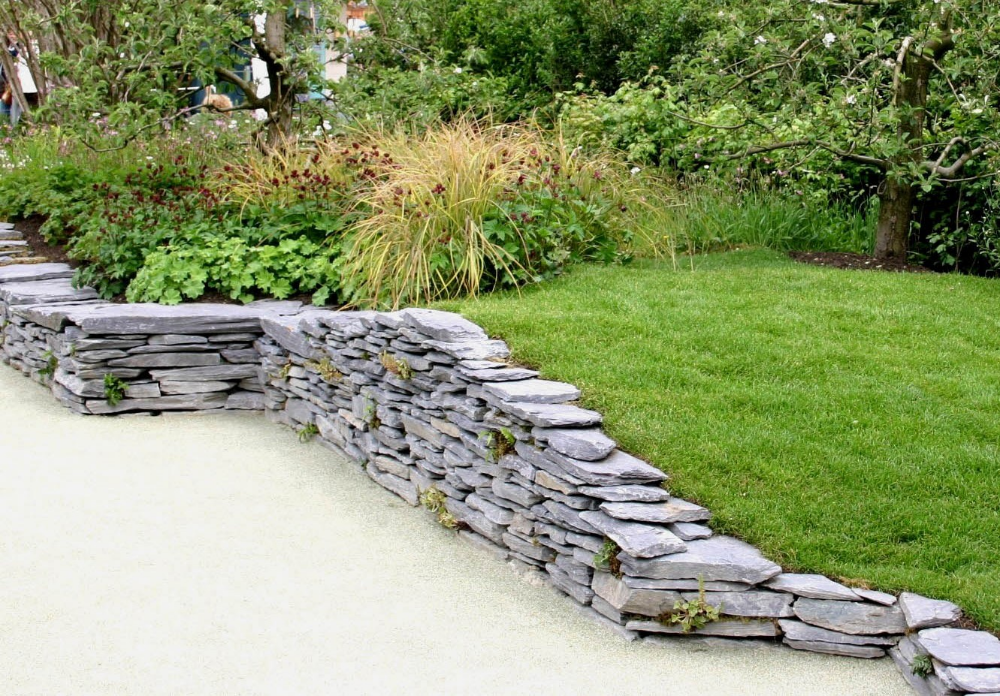

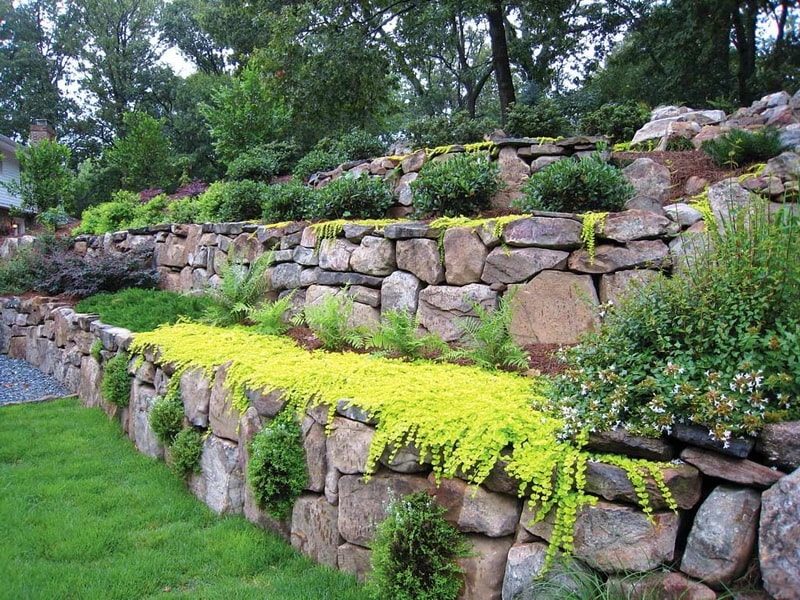

Натуральный или искусственный камень.

Кирпич.

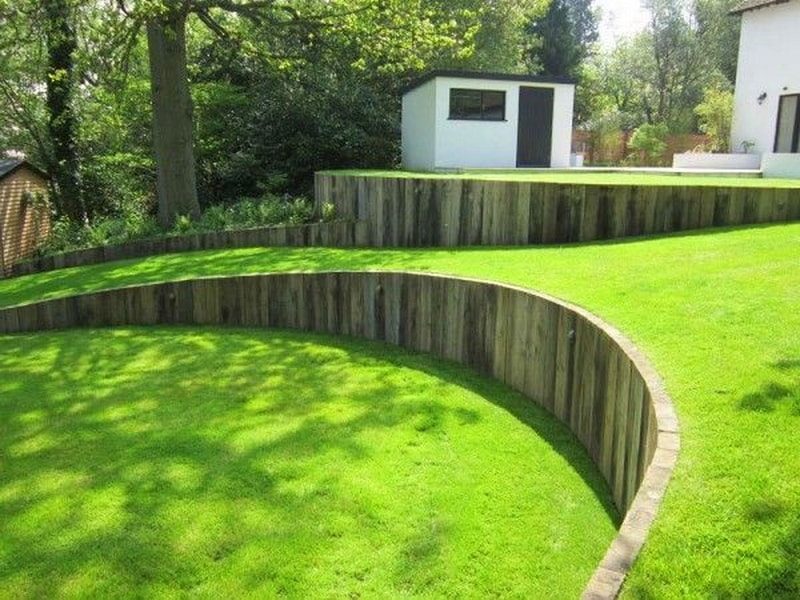

Дерево.

Гибион — жесткий каркас из металлической сетки, заполненный камнями.

Обычно в ландшафтном дизайне используются стенки высотой от 30 см до 2 метров.
Невысокие подпорные стенки на участке можно создать своими руками, в этом случае лучше не превышать высоту 1,2 — 1. 4 м. Если у вас возникла необходимость в конструкции большего размера, будет правильнее обратиться к специалистам, так как они смогут произвести правильные расчеты, учитывающие подвижность грунта и его давление на сооружение. Таким образом вы избежите разрушения стенки.

Самостоятельный расчет размеров подпорной стенки можно сделать, зная какая на приусадебном участке земля. Чем более рыхлый у вас грунт, тем толще должна быть стенка.

Для глинистых почв, толщина равняется ¼ высоты.
Для средне рыхлых почв ⅓.
Для песчаных и влажных почв — ½.

Как правило, подпорные стенки имеют криволинейную, сужающуюся кверху конфигурацию, что позволяет придать им больше надежности и создать большее сопротивление давлению почвы. У каменных стенок верхняя часть должна равняться приблизительно 30-50 см.

При строительстве подпорных стенок своими руками важно помнить, что кроме видимой части, в конструкции надо предусмотреть еще и фундамент. Эта часть является обязательной при высоте стенки более 30 см. Здесь также важно, какая почва на участке. Чем она более рыхлая, тем глубже должен залегать фундамент.

Еще одним важным элементом подпорной стенки является водоотвод и дренаж. Дело в том, что возле краев стенки будет скапливаться вода, ее вес окажет давление на стенку и будет размывать почву, постепенно нарушая устойчивость. А еще излишняя увлажненность почвы в этом месте плохо скажется на жизни растений, которые вы возможно захотите там посадить. Поэтому обходиться без этих конструктивных элементов не стоит.

Можно отводить воду либо через трубки в стенке, либо собирать ее в трубу, проложенную за стенкой и выходящую параллельно ей из земли. В некоторых случаях может понадобиться еще и дополнительная гидроизоляция внутренних сторон стенки. Для этого подойдет рубероид или толь, иногда, если почвы не сильно влажные, достаточно обработки материала стен мастикой или битумом.

При возведении подпорной стенки своими руками не забудьте про дренажный слой между стенкой и землей.

Для него подойдет гравий, щебень, галька, обломки кирпича.

При возведении подпорных стенок, надо учитывать расположение грунтовых подземных вод. В идеале, если они будут находиться на глубине более 1,0 — 1.5 метров.

Во несколько хитростей, которые можно использовать в конструкции подпорных стенок:

В случае, если на стенку ожидается довольно большая нагрузка (высота стенки большая), можно сделать ее внутреннюю сторону шероховатой или возводить стену с уклоном в сторону засыпки.
Чтобы уменьшить давление на стенку, вместе с грунтом можно в засыпку класть пустотелые предметы.
Чтобы избежать падения высокой стенки из-за большого давления почвы, необходимо создать консоль — вынос в сторону, противоположную от засыпки.

В следующей статье мы опишем, как сделать подпорную стенку своими руками пошагово методом сухой кладки, на раствор и из бетона.
