Если в квартире нет проблем с электропроводкой, многие и не подозревают о существовании такого элемента системы как подрозетник. Его можно легко увидеть, если любители выключать вилку из розетки за шнур довольно часто так делают. Тогда сама розетка расшатывается и из-под нее выглядывает пластиковая коробочка.

Что такое подрозетник

Подрозетник — коробочка, монтируемая в стены. В подрозетник помещается провод и устанавливается розетка, включатель, прочие электроустановочные части скрытой проводки.

Его устанавливают для безопасности, длительной работоспособности и удобства закрепления устройства. Представляет собой цилиндрический стакан с отверстиями под завод провода и креплениями (для гипсокартона).

Виды подрозетников

Существует несколько оснований для классификации подрозетников. Применимо к месту монтажа: для сплошной стены (в кирпич или бетон) и для скрытой установки (перегородки из гипсокартона). Отличаются способом крепления в стене. В подрозетник для гипсокартона вставлен специальный механизм с защелками (прижимными лапками). Те, что применяются в кирпичных и бетонных стенах, фиксируются цементным раствором.

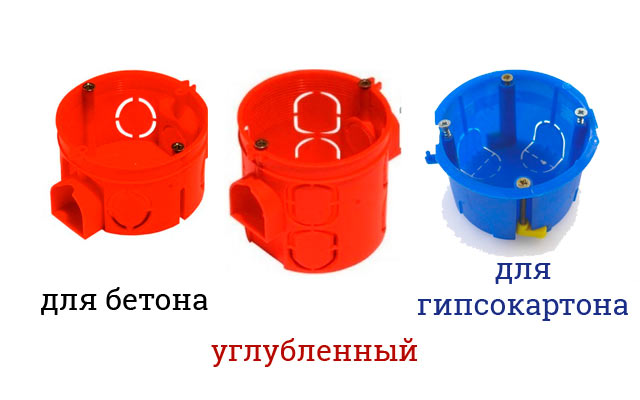

Основным фактором при покупке является материал основы. Могут быть выполнены из металла и пластика. Металлические встречаются редко, так как любой металл проводит электричество. Такая конструкция менее безопасна и при любых ошибках в установке розетки может привести к замыканию.

Пластиковые используются повсеместно. Они просты в монтаже и являются диэлектриками. Ассортимент позволяет подобрать их под устройство любого типа и размера.

В зависимости от формы существуют:

  • Круглый – самые простые для установки в стену из любого материала. Проделать отверстие под подрозетник можно специальной коронкой нужного диаметра. При этом можно устанавливать как один подрозетник, так и группу из нескольких рядом стоящих.
  • Квадратный – немного труднее сделать отверстие под них в стене. Однако, пространство внутри коробочки позволяет оставить запас провода для удобства монтажа розетки. В них удобно размещать диммеры для умного дома. Существуют вариации вместимостью до 4 механизмов.
  • Овальный – так же как и квадратный обладает большим местом для монтажа. Легки в установке. Подбираются под нужное число механизмов, учитывая расстояние между розетками. Могут быть использованы размеры на 5 механизмов.

Размерный ряд

К габаритам подрозетника относятся:

  • диаметр установки – размер гнезда в стене, куда помещается коробочка;
  • внутренний диаметр – пространство внутри самого подрозетника, куда помещается провод для розетки и ее внутренняя часть;
  • глубина – расстояние на которое элемент погружается в стену.

На рынке встречаются конструкции с установочным диаметром 60, 64 и 68 мм и глубиной 40-60 мм. При этом диаметр подрозетника для обычной розетки 68мм с глубиной 42мм или 60мм.

Диаметр коронки для подрозетника выбирают с учетом внешних габаритов. Более глубокие модели позволяют легко разместить в нем расключение и полностью утопить механизм розетки. Размер подрозетника стандартный для квадратных моделей: 70х70мм или 60х60мм.

Важно! Внутренний диаметр подрозетника выбирается, чтобы розетка в него заходила свободно, но не было просвета. Диаметр же установочного отверстия напрямую зависит от материала стены и способа его монтажа.

Монтаж одиночного подрозетника

Установить подрозетники можно в стены из любого материала. Отличия: размер отверстия и метод фиксации. Для работы понадобится дрель и круглая коронка. Коронка под розетку внешним диаметром должна быть равной размеру необходимого отверстия. На выполнение отверстия уходит пара минут.

На заметку! Если коронки под рукой нет, то можно справиться с этой задачей, применив сверло с победитовым наконечником.

Как установить подрозетник в бетонной стене

Пошаговая инструкция:

  1. Перед началом сверления на стене наносится разметка. При этом стоит продлить основные линии дальше выбранного диаметра коробки. Если сверло отойдет от центра, разметка позволит это заметить. За линии не стоит переживать. Их можно впоследствии стереть или просто закрыть декоративной крышкой от розетки.
  2. Если материал стены бетон, то подбирается диаметр коронки для подрозетника на 0,5-1 см больше. Это связано с необходимостью нанесения туда раствора для его закрепления. При этом коронки для подрозетников в стене из бетона должны быть с редкими зубчиками и толстым полотном.
  3. Перейдя к самому процессу сверления, нужно выполнить ряд этапов. Для начала нужно сделать сверлом небольшое углубление по центру. Затем берется коронка для розеток и в подготовленном углублении фиксируется ее центральная ось. Сверлить коронкой первые пару минут на медленных оборотах, чтобы проточить в стене первоначальный канал. А затем увеличить обороты. При сверлении на больших оборотах металл нагревается от трения. Поэтому необходимо поливать коронку водой.
  4. Доведя коронку до нужной глубины, вынимают ее. Оставшийся в отверстии кусок бетона выбивают при помощи стамески. Подравнивают отверстие.
  5. Внутри отверстия мажут цементным раствором и пробуют утопить в него подрозетник. После высыхания вставляем розетки в стакан.

При отсутствии коронки или сверла нужного диаметра, можно воспользоваться альтернативным способом. Для этого по размеченному диаметру делают отверстия нужной глубины обычным сверлом. При этом они должны располагаться как можно ближе друг к другу. После зубилом выдалбливают внутреннюю часть.

Как установить подрозетник в стене из гипсокартона

Как отмечалось выше, для гипсокартона коробка под розетку выполнена с прижимными лапками. В отличие от кирпичных и бетонных стен, отверстие под него должно быть вровень с внешним диаметром. Применяются для работы те же инструменты, но коронка для подрозетников по гипсокартону с более мелкими зубчиками.

Фиксируется подрозетник внешней окантовкой, прижимаемой снаружи и упирающимися в стену изнутри лапками.

Монтаж блока подрозетников

Материалы и порядок работы аналогичен. Однако есть отличие в нанесении разметки. Она выполняется с учетом расстояния между подрозетниками.

Это можно сделать тремя способами:

  1. Делают замеры относительно блока подрозетников. В магазине они соединены пластиковой перемычкой, и расстояние между подрозетниками в блоке стандартное. При покупке продавец отсчитывает количество стаканов и отрезает ножницами. При разметке такого блока нужно перенести на стену расстояние между центрами подрозетников и высверлить.
  2. Иногда необходимо разместить рядом несколько розеток или розетку и включатель. При этом нужно учитывать размер розетки с рамкой. Для этого выкладывают на столе вплотную друг к другу крышки от них и замеряют расстояние между центрами.
  3. У электромонтажников, есть специальные трафареты: рамка с дырками по размерам стаканов. Помимо этого расстояние между подрозетниками в блоке также учтены. Для работы рамка выставляется на поверхности стены, высверливается центральное углубление. Затем рамка убирается и начинается работа коронки.

Таким образом, подрозетник является необходимым элементом электропроводки, позволяющим безопасно и удобно закрепить розетку или выключатель на стене. Установка подрозетников в гипсокартон, бетон или кирпич выполняется с учетом особенностей монтажа.

Коронки для подрозетников подбираются в зависимости от материала стены. Как установить подрозетник правильно: разметить, просверлить, закрепить. Такие несложные манипуляции стоит выполнять, учитывая расстояние между подрозетниками в блоке.





Андрей

Строитель со стажем 20 лет. Знаю нюансы и подводные камни.

Задать вопрос

Мы стараемся рассматривать наибольшее количество подводных камней/нюансов при строительстве, но возможно остались вопросы.



Рейтинг

( Пока оценок нет )

назначение, размеры, установка в бетонную стену

Как косметический, так и капитальный ремонт помещения подразумевает под собой замену старых элементов новыми, и электрические сети не являются исключением. Хотя косметический ремонт не требует полной замены электропроводки, при его выполнении, вероятно, будут заменяться выключатели и розетки, а для них понадобится смонтировать новые подрозетники. Однако в современном мире все уже налажено таким образом, что заменить подрозетники будет совершенно несложно, если знать, как это делать.

  • Функции и устройство подрозетника
  • Размеры установочных коробок
  • Подготовка к работе
  • Процесс монтажа

Функции и устройство подрозетника

Основное предназначение этого устройства — скрытая установка розетки в нём, поэтому зачастую его называют стаканом под розетку или установочной коробкой. Коробка представляет собой пластиковую или металлическую нишу с местом для посадки внутри, оснащённую отверстиями для выхода силового кабеля и предусмотренными под винты резьбовыми отверстиями.

В некоторых типах подрозетников используются металлические прижимные лапки для установки в пустотелые конструкции, например, гипсокартонные стены. Для установки в полнотелые конструкции подойдёт обыкновенный подрозетник для бетона. Из-за того что в помещениях полнотелые конструкции используются чаще пустотелых, монтаж установочной коробки будет рассмотрен на примере установки стаканов для розеток в бетонную стену.

Размеры установочных коробок

Современные стандарты размеров подрозетников находятся в следующих диапазонах:

  • Внутренний диаметр составляет 60−68 мм.
  • Посадочная глубина подрозетника равна 25−80 мм.
  • Межосевое расстояние между стаканами для розеток в блочных моделях равняется 71 мм.

Наиболее распространенными на практике являются модели диаметром 68 мм и глубиной посадки 45 мм. Отдельно взятые стаканы могут объединяться в блок при помощи специальных боковых ушек, либо можно пользоваться блочным вариантом, однако существуют ограничения на количество подрозетников в блоке.

Подготовка к работе

Опытный мастер знает, что подготовка к работам не менее важна, чем процесс её выполнения. Чтобы самостоятельно установить коробку в бетонную стену понадобится подготовить следующий инструмент:

  • Электродрель или перфоратор.
  • Коронка по бетону.
  • Уровень строительный.
  • Строительный карандаш или маркер.
  • Молоток и зубило.
  • Гипсовая шпаклёвка и шпатель.

Когда инструмент для работы готов, выполняется разметка места будущей посадки розетки на стене. Для этого заранее проверяют, что стена в месте предполагаемого монтажа ровная, и, если это не так, предварительно устраняют изъяны поверхности. Когда поверхность выровнена приступают к разметке, которую рекомендуется выполнять в следующей последовательности:

  1. Найти центр будущего отверстия.
  2. При помощи строительного уровня чертится перекрестие в отмеченном ранее центре.
  3. Отмечаем диаметр подрозетника, которые планируется к установке.
  4. Прикладываем установочную коробку к отметкам и обводим окружность.

Подготовительные работы к монтажу установочной коробки считаются выполненными. Стоит помнить, что подготовка к работе не менее важна, чем непосредственная установка устройств

.

Процесс монтажа

После завершения разметки и подготовки материалов и инструмента можно переходить непосредственно к монтажу стакана для розетки в стену:

  1. Перфоратором с установленной на нем коронкой по бетону выполняется сверление по разметке на 4−5 мм глубже, чем глубина подготовленного подрозетника. Чтобы коронка не нагревалась при сверлении рекомендуется смачивать её водой.
  2. После того как сверление завершено, при помощи молотка и зубила удаляют остатки материала и примеряют установочную коробку к посадочному отверстию. Необходимо проверить, чтобы провод входил в коробку свободно и без заломов. Если установочная коробка входит в отверстие без проблем, рекомендуется предварительно смочить его водой для дальнейшего нанесения фиксирующего раствора.
  3. Выполняется подготовка раствора для фиксации подрозетника в штробе. Для его создания используется алебастр, вода и гипсовая шпаклёвка.
    Этот раствор желательно наносить в течение 2−3 минут после приготовления, так как он очень быстро затвердевает.
  4. С помощью шпателя раствор набрасывается в отверстие, куда в дальнейшем заподлицо со стеной устанавливается стакан для розетки. Стоит учесть, что резьбовые отверстия должны располагаться параллельно полу, иначе в дальнейшем не выйдет установить розетку ровно.
  5. При помощи строительного уровня выполняется проверка установки подрозетника по глубине. Для этого уровень ровной стороной прикладывается к диагонали коробки. Важно на этом этапе убедиться, что стакан не выпирает, иначе монтаж розетки или выключателя в него будет затруднён.
  6. Выполняется окончательная фиксация коробки по бокам с помощью раствора, затем раствору дают время засохнуть.
  7. Последний шаг — удаление лишнего раствора из стакана после его засыхания.

На этом процесс установки подрозетника в бетонную стену считается завершённым.
