Постройка фундамента из блоков 20х20х40 своими руками по шагам, схемы, видео инструкция

Использование блоков для постройки фундамента позволяет провести работы быстро и качественно. В частном строительстве с этой целью приобретаются изделия с размером 20х20х40 см, ровными стенками и весом не более 32 кг. Кладку из таких блоков проще всего выполнить самому, в привлечении подъемной спецтехники нет необходимости. Технология возведения простая на всех этапах: от составления чертежа до сборки достаточно придерживаться несложных правил. Надежность фундамента напрямую зависит от качества стройматериалов.

Оглавление:

1. Преимущества и разновидности
2. Инструкция по строительству основания
3. Полезные рекомендации

Особенности и достоинства блоков 20х20х40

Отличительной характеристикой этих кладочных изделий является размер: длина в два раза больше равных ширины и высоты. Для фундаментных работ применяются исключительно полнотелые бетонные блоки с плотностью не менее 1500 кг/м3. Важную роль играет материал: варианты с твердым фракционным наполнителем выдерживают повышенные нагрузки, пустотные, керамзитовые или ячеистые для возведения несущего основания не подходят, но могут использоваться в качестве утеплителя внутренних подвальных или цокольных стен. При необходимости прокладки сложных коммуникаций целесообразно сделать фундамент из ФБВ (с вырезом).

Преимущества блочного основания

К плюсам бетонных блоков 20х20х40 относят:

• Простую технологию кладки. Нет необходимости в опалубке, изделия с таким размером проще выровнять, ошибки практически исключены.
• Меньшую зависимость от погодных условий: сборку фундамента из бетонных блоков желательно провести при плюсовой температуре, но нет необходимости в уплотнении раствора, подогреве при резком похолодании или постоянном увлажнении залитого монолита в жаркую погоду.
• Повышенную прочность и долговечность основания.
• Доступную стоимость блоков для фундамента, низкие затраты на монтаж.
• Высокую точность геометрических форм, что в свою очередь сводит к минимуму расход кладочного раствора и упрощает процесс гидроизоляции и отделки.
• Экологичность и соответствие санитарным нормам.

Следует учесть, что указанные достоинства проявляются лишь при приобретении фундаментных блоков высокого качества. Стеновые или пустотелые изделия подходят лишь для щитовых времянок, специалисты их покупать не советуют.

Рекомендуемые типы фундамента

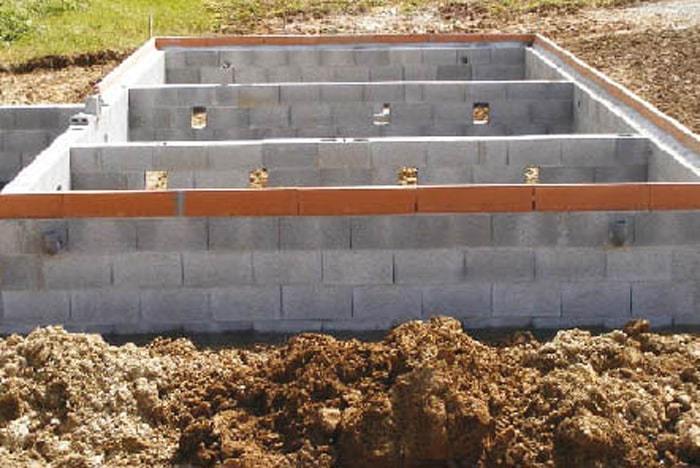

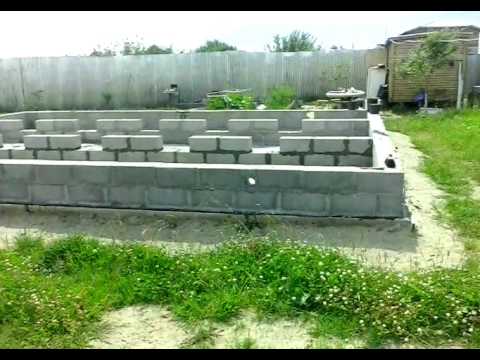

Из блоков с размером 20х20х40 проще всего сделать основание ленточного или столбчатого типа. Первый вариант выбирается при строительстве фундамента для домов с высокой несущей способностью, и в свою очередь может иметь мелкозаглубленное (для построек из дерева) и заглубленное (для кирпичных и каменных зданий) исполнение.

Второй тип (столбчатый) выбирается чаще всего, он оптимален для легких малоэтажных объектов на глубокопромерзающих, но малоподвижных грунтах. Рекомендуемая глубина заложения опор варьируется от 1,5 до 3 м, следует помнить, что подпольное пространство в таких домах отсутствует и цокольная часть требует дополнительной отделки.

Руководство по возведению фундамента из блоков своими руками

Пошаговая инструкция по строительству столбчатого основания включает следующие этапы:

1. Составление чертежа с учетом размещения квадратных опор размером 40×40 см (два блока, уложенных рядом) по углам и периметру несущих стен с шагом не менее 2 м.
2. Разметка участка согласно схеме, земляные работы. Глубина закладки выше расчетной как минимум на 30-40 см (для засыпки подушки).
3. Засыпание и трамбовка 10 см гравия и не менее 15 песка, для упрощения процесса подушку советуют поливать.
4. Размещение опорных площадок (рекомендуемый этап). Для снижения воздействия грунтовых вод на фундаментные блоки многие подкладывают под низ рубероид, сложенный полиэтилен или тротуарную плитку. Но опытные строители советуют сделать армированные площадки из тощего бетона размером 60×60 см и высотой около 50-70. Это усложняет процесс, но снижает расход блоков и придает зданию устойчивость, при строительстве стен из тяжелых материалов этот этап становится обязательным.
5. Кладка блоков 20х20х40: по две штуки на ряд с перехлестом на цементный раствор. Пропорции кладочной смеси зависят от параметров грунта, при риске подтапливания вяжущее смешивается с песком в соотношении 1:2, в обычных условиях – 1:3. На этом этапе крайне важно достичь одинакового расположения всех опор, от этого зависит надежность столбчатого фундамента. Проще это сделать с помощью веревок и водяного уровня.
6. Гидроизоляция верхнего участка основания.
7. Организация ростверка: обвязка брусом или швеллером. На большой вес блоки 20х20х40 не рассчитаны, по этой причине они не подходят для заливки бетонного ростверка.

Важно помнить, что сборный столбчатый фундамент подходит исключительно при строительстве легких построек на устойчивых грунтах. На сильно плывущих лучше выбрать другой тип основания. Пошаговая инструкция для возведения ленточных сборных фундаментов во многом совпадает с указанной выше, отличия касаются земляных работ (роется сплошная траншея, а не прямоугольные участки), также немного изменяется технология кладки. В частности:

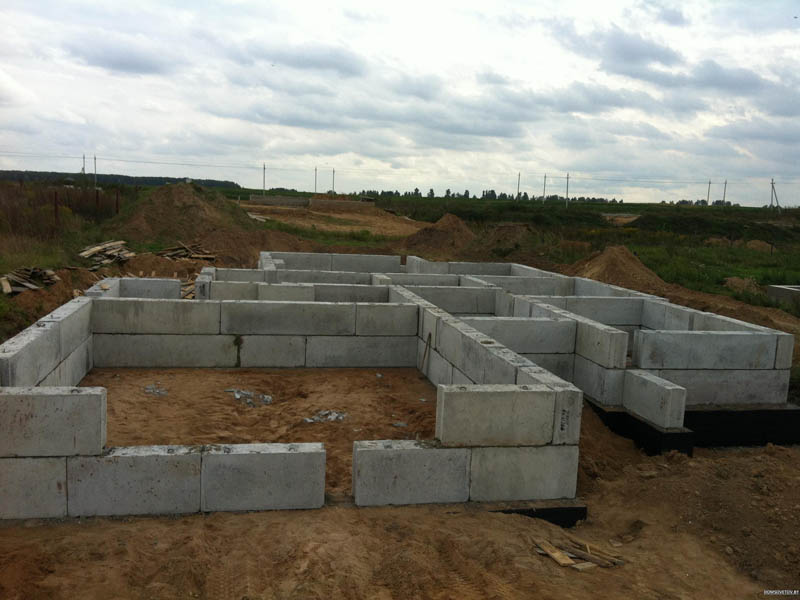

• Монтаж фундаментных блоков начинают с угла или участков пересечения соседних несущих стен согласно схеме. Разметку следует сделать заранее, отклонения по диагонали или периметру не должны превышать 20 мм. Уровень нижнего ряда проверяется с особенной тщательностью.
• При строительстве фундамента для тяжеловесных зданий ряды дополнительно армируются: в межкладочные швы укладывается металлическая сетка.
• Блоки размещаются с обязательным смещением на 1/2, по аналогии с кирпичной кладкой. Образование сплошного вертикального шва между стыками является недопустимым.
• Усиливаются требования к гидроизоляционной защите, фундамент из блоков сверху покрывают как минимум двумя слоями рулонных материалов, на участках с риском подтапливания имеет смысл обмазать цокольные стены битумом.
• Организовывается отмостка по периметру основания.
• В ленточном фундаменте из блоков по аналогии с монолитными конструкциями заранее продумываются и организовываются отверстия для прокладки водопроводных и канализационных труб и других коммуникаций. Сверлить и пробивать уже уложенные стены крайне не советуется.

Нюансы технологии, общие рекомендации

Главное требование – сделать перевязку блоков правильно, что означает изменение схемы кладки на 90° в каждом следующем ряду при строительстве столбчатого фундамента или смещение наполовину при возведении ленты. Избежать многих ошибок поможет расчет параметров основания и необходимого количества материала, что подразумевает предварительный анализ состояния грунта (а не в процессе копания траншей, как делают многие дачники). Применяются изделия от одного производителя, с одинаковыми характеристиками.

Технология строительства фундамента из таких блоков относится к безопалубочным, что позволяет значительно сократить сроки выполнения работ.

Но при слишком высоких столбцах целесообразно использовать подпорки (опоры, аналогичные поддерживающим щиты). Это позволит исключить риск произвольного смещения фундаментных конструкций в процессе застывания свежего раствора. Некоторые застройщики утверждают, что сцепление кладочными смесями является необязательным, и что столбы или ленты из блоков будут надежно стоять под действием собственного веса, но на практике это допустимо лишь при возведении времянок.

В целях экономии можно сделать фундаментные блоки своими руками. Раствор смешивают из портландцемента, кварцевого песка и гранитного щебня в пропорции 1:3,5:2,5, заливают в формы размером 20х20х40, где он выдерживается не менее 3 дней. Но такой способ занимает много времени, достичь заводского качества сложно. Изготовленные своими силами блоки пригодны к кладке не ранее чем через 3 недели после вынимания из форм.

Cтолбчатый фундамент из блоков: как сделать своими руками

Что такое столбчатый фундамент из блоков – легкое в возведении и по весу, доступное решение. Особенно часто его рекомендуют для возведения небольших одноэтажных строений на участках.

Содержание

Какие блоки можно использовать

Фундамент столбчатый стараются сделать из легких блоков. Если же приняться за возведение фундамента из массивных и тяжелых блоков, то о том, чтобы сделать это вручную, и речи быть не может. Понадобится подгон специальной техники, осуществляющей перемещение тяжелых блоков, что повысит затраты на строительство.

Да и не каждый участок попросту может предоставить условия для разворота подобной техники. Так что чаще всего, когда говорят о столбчатом фундаменте, имеют в виду столбчатый фундамент из блоков 20х20х40. Вес таких блоков обычно не превышает 30 кг. Размеры блоков описывает ГОСТ 13579–78.

Итак, наиболее распространенные в строительстве фундаментов типы блоков:

• пенобетон
• газосиликат
• шлакоблок
• керамзитобетон
• арболит
• пористые керамические

Важно! О блоках ФБС речи в данном случае не идет – это массивные образцы, предназначенные для возведения ленточного фундамента при помощи специальной техники.

При этом у каждого типа блоков есть свои минусы и свои достоинства. Так, для сарая из блоков можно выбрать пеноблок как легкий и современный материал, который не предусматривает значительной нагрузки. Из газоблоков и из шлакоблоков также можно сложить строение, которое не станет излишне нагружать фундамент.

Их главный минус – плавающие, неточные размеры у различных производителей. Керамические могут быть излишне дорогим решением для возведения хозпостроек, а арболитовые сильно впитывают воду. Из пескоблока, или пескоцементных блоков, обычно выкладывают стены строений.

Для газобетонных блоков впитывание воды является слабым местом, что заставляет усиливать гидроизоляцию.

Устройство столбчатого фундамента из блоков

Если кратко, столбчатый фундамент бывает заглубленным, мелкозаглубленным и незаглубленным. Сложить незаглубленный столбчатый фундамент своими руками из блоков – в меру простая задача, за реализацию которой можно браться, имея небольшой опыт в строительстве и желание четко следовать требованиям.

Но прежде чем задаваться вопросом, как сделать фундамент для сарая или для каркасного дома, стоит выяснить тип грунта на участке, обратившись к соответствующим специалистам. Если не следовать этим рекомендациям, то уже к 2 годам возможно получить растрескивание фундамента или стен со всеми вытекающими последствиями.

Проще всего возводить столбчатый фундамент на скальных грунтах и конгломератах. Они практически не смещаются, не пучинятся при морозе и не создают гидроизоляционных проблем. Глинистые почвы и суглинки лучше оставить для ленточных образцов фундаментов.

Песчаник и осадочные породы также годятся для сооружения столбчатых фундаментов после соответствующих исследований.

Важно! Еще два параметра, которые влияют на заглубленность фундамента – это глубина промерзания почвы и уровень залегания грунтовых вод. Чем ближе грунтовые воды к поверхности, тем глубже доведется прокладывать фундамент, к тому же заботясь о гидроизоляции.

При значительной глубине промерзания почвы также углубляют и фундамент.   Если в почве обнаруживаются так называемые водные «линзы» — места, где скапливаются грунтовые воды, то о сооружении именно столбчатого типа фундамента можно забыть. Вместо этого придется обратиться к свайным образцам.

Опорно столбчатый фундамент с применением бетонных блоков еще до сооружения стен выглядит как равномерно расставленные блоки по площади будущего строения. Железобетонные блоки, или ФБС, обычно используются для сооружения ленточного сборного фундамента, тогда как для столбчатого фундамента выбирают более легкие блоки перечисленных выше типов.

Для каркасных сооружений на ситуационных почвах вполне подходит устройство столбчатых фундаментов в виду отсутствия подвала. Пошаговая инструкция позволит все сделать в точности.

Изыскания и расчет

Для расчета столбчатого фундамента из блоков используются соответствующие калькуляторы и схемы. В них учитывается глубина промерзания почвы и ее способность выдерживать нагрузку, а также вес сооружения и материал стен.

Для расчетов нагрузочной способности фундамента необходимо также выбрать материал блоков и площадь, а также этажность планируемого здания. Как уже отмечалось выше, не стоит экономить на гидро- и геоизысканиях, иначе это может привести к разрушению всей постройки. Как только все расчеты произведены, приступают к разметке и сооружению фундамента.

Разметка и земляные работы

Разметку производят при помощи колышков, уровня и веревок, отмечая как периметр будущего фундамента, так и расположение блоков. Вот как выглядит незаглубленный фундамент по схеме: песчаная подушка толщиной не менее 15 см для каждого из блоков, затем собственно блоки с вертикальной гидроизоляцией, а на вершине всей конструкции находится деревянный ростверк.

Для фундамента мелкозаглубленного типа уже понадобится рытье поглубже. Ведь доведется использовать песчаную подушку толщиной около 50 см. Ширина песчаной подушки также должна превосходить по ширине блочную конструкцию, обычно это около 90 см. Также при укладке блоков обеспечивается оклеечная и цементная гидроизоляция, сооружается бетонная отмостка.

Из всех типов фундаментов заглубленный потребует больше всего земельных работ, так как углублен наиболее всего. Также потребуется сооружение песчаной подушки около 15 см глубиной, значительно превосходящую ширину блоков по ширине. Далее в траншею устанавливают блоки, которые засыпаются грунтом, осуществляется гидроизоляция.

Сделанные земляные работы для столбчатого фундаменте несравнимы с земляными работами для ленточного фундамента. Их вполне по силам произвести своими силами при помощи штыковой лопаты. Предварительно участок очищают от мусора, камней, ветвей и дерна.

Подушка

Подушка из песка обеспечивает строению устойчивость, поэтому всегда должна превосходить ширину блочной кладки по этому же параметру. Что для незаглубленного, что для заглубленного фундамента – она примерно одинакова по высоте, и только мелкозаглубленный фундамент потребует слоя песка большей высоты.

После засыпания песка его трамбуют при помощи специального инструмента, а также поливают водой из шланга, чтобы подушка давала усадку. До насыпи из песка допустимо создание щебневой подушки, которую необходимо утрамбовывать при помощи инструмента.

Подошва

Установка мелкоразмерных блоков осуществляется по схеме. Между ними не должно быть расстояние более полутора метров. Обычно для каждого из блоков по разметке вырывают собственную яму, но иногда по периметру будущего строения устраивают общую траншею.

Блоки устанавливаются на песчаную подушку, допустимо использование щебенчатой подушки до песчаной подушки. Чем выше глубина промерзания почвы, тем более заглубленным должен быть фундамент.

Столбы

Столбы создаются из двух или четырех блоков. В любом случае, при укладке следующего слоя блоков необходимо развернуть их ориентацию на 90 градусов, чтобы не совпал шов между ними. Монтаж производится на раствор из цемента М400, песка, щебня в соотношении 1: 2: 5. Раствору необходимо дать время для застывания.

Важно! В том случае, когда идет речь о строительстве небольших домов и построек, есть смысл в том, чтобы устанавливать блоки не на готовую бетонную смесь, а на вымешанную самостоятельно. Все дело в том, что расход такой смеси будет небольшим.

Мелкозаглубленный фундамент может потребовать небольшое количество блоков, для заглубленного образца понадобится уже большее количество слоев из блоков, все зависит от их размеров. В среднем это может быть 5 слоев из блоков небольшого размера, полтора слоя обычно находятся над уровнем грунта.

Ростверк

Ростверк – это особые ребра жесткости для постройки. Его сооружают после укладки фундамента. Ростверк должен в любом случае соединять два соседних столба из блоков, если они находятся под углом 180 или 90 градусов в отношении друг друга.

Таким образом, получают клетчатую структуру из досок. Сооружение ростверка поможет распределить вес всего строения равномерно по фундаменту. Если этого не сделать, порча конструкции практически неизбежна. При этом ростверк не допускает сооружения подвального этажа и в целом многоэтажного строительства, требует дополнительных утепляющих материалов.

Гидроизоляция

Некоторые виды блоков, например, газоблоки, не могут похвастаться высокой устойчивостью к влажности. Но даже в случае работы с прочими типами блоков не стоит пренебрегать правилами гидроизоляции. Гидроизоляция для столбчатого фундамента может быть разных типов и располагаться в разных местах конструкции. Чаще всего используют смешанный, или комбинированный тип, защищающий от влаги конструкцию целиком.

Необходимо защитить от влаги внешнюю сторону фундамента, а также особое внимание уделить блокам, которые располагаются ниже уровня грунта. Но и блоки, которые находятся выше уровня грунта, также нуждаются в гидроизоляции, обычно ее проводят вплоть до высоты в 30-50 см.

Особую опасность представляют циклы оттаивания и замерзания для бетона, а значит и фундаментных блоков, постепенно понижая его прочность и приводя к образованию трещин. Таким образом, о гидроизоляции необходимо заботиться не только в случае близкого залегания грунтовых вод и высокой влажности при повышенном количестве осадков, но и в местностях с оттепелями в холодный период года.

Интересно! Еще один необходимый тип гидроизоляции называется отсечным. Его сооружают между стеной и фундаментом, чтобы исключить попадание влаги от фундамента к стенам капиллярным путем. Для этого верхнюю часть столбов из блоков обмазывают битумом, а также накрывают кусками рубероида.

Сооружение незаглубленного столбчатого фундамента – одно из наиболее экономичных и простых решений. Другие типы столбчатого фундамента также применяются.
