Плитный фундамент расчет толщины: минимальная, как рассчитать

Технологии современного строительства достигли такого уровня, что построить жилой дом можно собственными силами. Нужны только деньги и желание работать. Наиболее популярными считаются каркасные постройки и сооружения из композитных стройматериалов. В число основных этапов составления проекта входит выбор фундаментного основания, так как от его прочности и долговечности зависит комфорт внутри помещений. Большинство застройщиков предпочитают плитный вариант основания, закладываемый по всей площади строящегося объекта. Чтобы основа будущего дома получилась надежной, необходимо правильно определить его параметры. Сегодняшняя тема – плитный фундамент, расчет толщины и других параметров основы.

Особенности плитных фундаментов

Основными достоинствами таких оснований считаются:

• простая конструкция;
• продолжительный эксплуатационный период. Монолит из железобетона способен эксплуатироваться не менее ста лет, не подвергаясь воздействиям разрушительного характера;
• способность оперативно смещаться, реагируя на подвижки почвенного состава с одновременным сохранением устойчивости возведенного на основании объекта.

Главный недостаток такого фундамента – большие финансовые затраты. К этом следует прибавить время, необходимое бетону для набора полной прочности (не менее четырех недель). Второй негативный момент заключается в том, что бетонирование придется выполнять при соответствующих погодных условиях.

Но даже с учетом указанных недостатков, фундаментная плита считается наиболее надежным вариантом основания. Необходимо только правильно определить параметр ее высоты.

Причины необходимости выполнения расчета

С помощью предварительных расчетов мы уточняем:

• толщину плиты фундамента. Расчетные действия зависят от почвенного состава: параметры высот песчано-гравийной подсыпки и железобетонной основы могут иметь существенные различия;

• площадь плитного основания. На сильно подвижных и зыбких землях площадь основы может превышать аналогичный показатель объекта, чтобы обеспечивалась требуемая устойчивость;
• количество требуемых стройматериалов, из которых планируется возведение фундаментного основания;
• нагрузочное воздействие на плиту.

Если окончательно не определили для себя тип фундаментного основания, рекомендуем изучить все достоинства и недостатки плитного фундамента. В определенных ситуациях застройщики останавливаются на комбинированном варианте из плит и свайных опор, или отдают предпочтение универсальному методу – дорожным плитам.

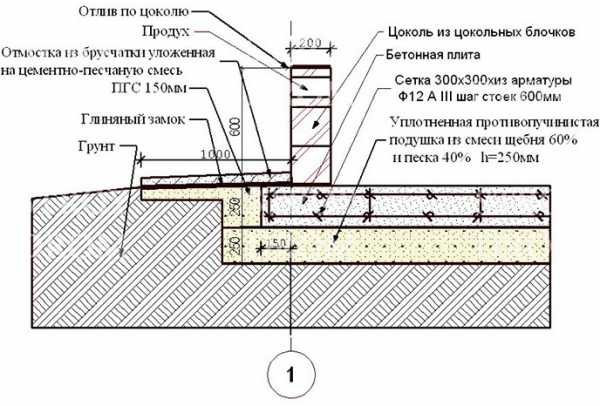

Какие элементы входят в состав плиточного монолитного фундамента?

Чтобы правильно произвести расчеты по уточнению толщины плиты фундамента, следует знать, из каких основных элементов состоит такая монолитная конструкция. К ним относятся:

• подушка, размеры которой уточняются с учетом данных глубины промерзания почвы в зимний сезон, уровня нахождения грунтовой влаги. Если последняя находится ниже уровня двух метров, то сначала насыпается слой песка (около сорока сантиметров), затем – щебень либо гравий. В противном случае засыпают щебенку (гравий), чтобы минимизировать впитывание влаги, после этого подушку выравнивают речным песком. Каждый очередной слой тщательно утрамбовывается, между ними закладывается геотекстиль, исключающий взаимопроникновение насыпных материалов;

• укладывается гидроизоляционный материал, для которого вполне подходит полиэтиленовая пленка;
• подбетонка – слой выравнивающего тощего бетона от пяти до десяти сантиметров, без армирования;
• основная гидроизоляционная прослойка – рулонные материалы, уложенные в два слоя с нахлестом и обработкой стыковочных участков газовой горелкой;
• утеплитель – часто используют экструдированный пенополистирол;
• фундаментная плита, минимальная толщина которой составляет десять сантиметров, а максимальная – тридцать – тридцать пять;
• армирующий каркас в один или в два яруса (зависит от толщины плитного фундамента).

Как выполнить расчет фундамента?

Толщину бетонной плиты фундамента, как и параметры прочих видов нулевых уровней, следует рассчитать. Взять этот размер из головы чревато тем, что получится слабая основа для здания, способная треснуть в первые морозы, либо чрезмерно толстый массив потребует лишних финансовых затрат.

И все же, как рассчитать толщину фундаментной плиты, если решено вести строительные работы своими силами? Алгоритм ваших действий будет выглядеть следующим образом:

• изучается грунтовый состав. В последующих за этим расчетах определяется оптимальная высота плиты, обеспечивающая давление на почвенный состав. При превышении нагрузочных воздействий дом начнет «утопать», а когда этот показатель окажется мал, то зимними пучениями почвы основание может наклонить;
• взяв за основу проектное задание, уточняем общую массу будущего объекта;
• с помощью того же проекта определяем, какова будет площадь плиты фундаментного основания. Далее массу объекта необходимо разделить на значение площади, чтобы получить показатель удельной нагрузки на почву, не учитывая при этом вес самого основания. Полученную цифру следует сравнить с оптимальным показателем удельного давления, установленным стандартами, и найти разницу между этими значениями. Результат умножаем на площадь плитной основы и получаем ее вес;
• массу плиты следует разделить на плотность железобетонного материала (2 500 кг на кубометр), что позволит найти нужный объем плиты, который следует разделить на значение площади, чтобы узнать точную толщину;
• полученный результат округляется до ближайшего значения, кратного пяти сантиметрам. По округленным данным повторно высчитываем вес фундаментной основы, складываем его с аналогичными данными объекта, выясняем расчетное давление на почву. Разница результата при сравнении его со стандартным показателем не должна быть больше или меньше двадцати пяти процентов.

Если в ходе расчетов установлено, что плита фундамента должна иметь толщину, превышающую тридцать пять сантиметров, рекомендуется выполнить сравнение, потому что фундаменты ленточного или опорного типов могут оказаться более подходящими вариантами по надежности и стоимости. В ином случае, разрешается установить основания, усиленные ребрами жесткости, но здесь понадобятся уточненные расчетные данные.

В случае, если толщина основы не превысит пятнадцати сантиметров, здание для заданных условий может оказаться тяжелым. В таком случае придется выполнять геолого-геодезическую разведку и заказывать выполнение расчетов у профессиональных специалистов;

• нагрузка от всего веса объекта оказывает воздействие и на бетонную основу в его низшем сечении. С учетом этого уточняется марка бетонного раствора с учетом сохранения его показателя прочности при сжатии. Как правило, это М 200, м 250, либо М 300.

Как видите, сложностей такие расчеты не вызывают. Чтобы понять, какая толщина должна быть у фундаментной плиты, достаточно владеть математическими знаниями на уровне среднего образовательного учреждения и уметь пользоваться калькулятором.

Порядок определения постоянной нагрузки

Действующими строительными нормами определено, что толщина плиточного фундамента для дома с учетом значений постоянных нагрузок определяется в зависимости от почвенного состава. Рассчитывая вес плиты строящегося объекта на песчаной местности, массу плиты не учитывают.

Если работы предстоят на глинистой почве, значение массы делится на два. Уточненное значение толщины фундаментной плиты, строящейся на плывучем основании, учитывается в расчетах полностью.

Коэффициенты, применяемые в расчетах на строительство, берутся из «Руководства», определяющего порядок проектирования каркасных зданий и башенных сооружений. Их можно найти в специальном разделе «Нагрузки и воздействия». Значение минимального коэффициента, определяющего надежность, соответствует конструкциям из металла и равен 1.03. Для бетона и железобетона, стяжек, изоляционных слоев максимальное число составляет 1.3.

Как определяются временные нагрузки?

Для выполнения таких расчетов потребуется много параметров. Под плитный фундамент можно воспользоваться разделом «Руководства» «Нагрузки и воздействия», из которого следует, что коэффициент определен показателем 1.4.

Следует также учесть, что предполагается нагрузочное воздействие от мебели. Как правило, его усредненное значение равно 150 кг на квадратный метр.

Усредненные показатели толщины фундаментной плиты

Специальной документацией, регламентирующей выполнение строительных работ, определены средние показатели толщины плитного фундамента:

• под небольшой деревянный дом, веранду, бытовые помещения толщина плиты фундамента может составлять десять – пятнадцать сантиметров и иметь одно сетчатое армирование;

• каркасные объекты и сооружения из газобетонного материала, предназначенные для проживания людей, в основании имеют плиту, толщина которой составляет двадцать – двадцать пять сантиметров. При этом предполагается выполнение двухрядного объемного армирования;
• под строительство объектов из бревен, кирпичного камня, бруса или бетона, имеющих массивные перекрытия, рекомендуется устраивать фундамент, толщина плиты которого достигает двадцати пяти – тридцати сантиметров. Обязательное условие армирующий двухуровневый каркас.

Если строительные работы ведутся по болотистой или плавучей почве, параметр толщины увеличивается. Кроме того, разрешается для армирования использовать металлические прутья большего сечения.

Для небольших объектов размер их диаметра начинается от одного сантиметра, в случаях строительства крупных объектов этот показатель достигает шестнадцати миллиметров. Рекомендуется применять пруты различного диаметра, чтобы повысить показатели надежности и долговечности строящегося объекта. Стержни с большим сечением закладываются в нижний армирующий ряд.

Арматурный шаг определяется толщиной фундаментной плиты. Размеры ячеек начинаются от десяти сантиметров.

Глубина размещения

В большинстве случаев закладка плитной фундаментной основы выполняется с незначительной глубиной. Если проектом не предусмотрены подвалы или подземные парковки, плиту разрешается заливать по уровню земной поверхности.

При наличии подвала или подземного яруса, глубину расположения плиты уточняют с учетом размеров запланированного помещения и значением его высоты.

Основными факторами, определяющими глубину закладки фундаментной плиты, считаются:

• точка промерзания почвы;
• тип почвенного состава;
• создаваемая нагрузка на грунт;
• расположение грунтовой влаги.

Решив возводить плитный фундамент своими руками, размеры котлована определите сами, уточнив число слоев:

• если грунт илистый, то укладывается слой геотекстиля. В иных случаях такая работа не выполняется;
• подушка из щебенки и песка. Значение ее толщины варьируется в пределах пятнадцати – шестидесяти сантиметров и определяется промерзанием земли и ее типовыми отличиями. Если земля промерзает на глубину более метра, следует насыпать около сорока сантиметров песка и до пятнадцати – щебенки. В случае, когда промерзание не превышает метровую отметку, общая высота подушки может составлять тридцать – сорок сантиметров;
• толщина бетонной основы, с помощью которой формируется ровная поверхность под укладку теплоизоляционного материала. Если предстоит строительство небольшого домика, то этот вид работ разрешается не выполнять;
• теплоизоляционный слой. Для теплых районов он достигает десяти сантиметров, для холодных – пятнадцати. Следует также учесть показатель влажности почвенного состава, от которого тоже зависит толщина теплоизоляции.

Расчеты по глубине закладки фундамента выполняются индивидуально, с учетом особенностей участка, отведенного под строительство. В северных районах с нестабильными почвами устраивают котлованы глубиной от восьмидесяти сантиметров до одного метра, при этом вся толщина основания составляет сто – сто двадцать сантиметров. Если строительство ведется по стабильным почвенным составам в районах с теплым климатом, глубины котлована хватит в тридцать – сорок сантиметров. При этом фундаментная основа составляет 0.5 – 0.6 м.

А какой должна быть толщина плиты фундамента на скальном участке? Достаточно двадцати сантиметров.

Этапы строительных работ

Участок, отведенный под застройку, следует защищать от дождевой воды, для чего устраиваются водоотводящие траншеи. Потом приступают к выполнению разметки под рытье котлована.

Дно должно располагаться строго горизонтально, для чего проводится контроль с помощью нивелира. Глубина нами уже определена. Как правило, плита готового фундамента должна возвышаться над земной поверхностью сантиметров на пятнадцать или больше. Весь плодородный слой почвы удаляется, что тоже оказывает влияние га глубину устройства котлована.

На дне расстилается геотекстиль, насыпается песчаная подушка и слой щебенки. Засыпка выполняется послойно, материал смачивается и утрамбовывается, так как от этого зависит эксплуатационный срок фундамента.

Заливается слой тощего бетона, чтобы получить ровную поверхность.

После того, как растворная масса застынет, укладывается гидроизоляционный материал. Как правило, для этого применяют рулоны рубероида или жидкий битум. Полоски накладываются с напуском, участки которых обрабатываются газовой горелкой.

Устанавливается опалубочная конструкция. Высота ее не слишком большая, особых сложностей работа не вызывает. Щиты изготавливаются из досок или фанерного материала. Отдельное внимание уделяется выравниванию верхнего края по одной горизонтали.

В качестве утеплительного материала используют экструдированный пенополистирол, толщина которого достигает пяти – десяти сантиметров. Стыковочные участки проклеиваются скотчем, чтобы здесь не протекало цементное молочко.

Готовится по площади будущего основания каркас из арматуры, закладывается в опалубку двумя рядами.

Выполняется бетонирование, для чего следует заказать необходимое количество раствора на заводе с доставкой на площадку.

betonov.com

Расчет толщины для плитного фундамента: пошаговая инструкция, примеры

Плитный фундамент представляет собой сплошную железобетонную конструкцию, размещаемую под всей площадью здания и равномерно воспринимающей все возможные весовые нагрузки. Стандартная схема включает дренаж из утрамбованного песка и щебня, плиту из качественного раствора с объемным армированием и гидроизоляцию, в особо сложных условиях основание утепляют. Главным требованием технологии заложения является выбор правильной толщины этих слоев, точное значение определяет расчет. Исходными данными служат параметры грунта, тип и вес постройки, в ходе вычислений важно соблюдать все нормы проектных стандартов.

Оглавление:

1. От чего зависит толщина основы?
2. Пример расчета фундамента
3. Что нужно учесть?

Факторы, влияющие на толщину плитного фундамента

Этот тип основания относится к «плавающим», т.е. способным воспринимать и равномерно перераспределять нагрузки. В частных постройках толщина варьируется от 15 до 35 см, изменение в меньшую сторону не допускается по причине риска раскола плиты под воздействием собственного веса здания, в большую – из-за экономической нецелесообразности, увеличения общей массы и потери подвижности. Главным критерием влияния служит тяжесть конструкций, при использовании кирпича или плотных стройматериалов высота плитного фундамента возрастает на 5-10 см в сравнении с домами с газобетонными или каркасными стенами.

Вторым учитываемым фактором идут размеры будущей постройки. Следует помнить, что все фундаменты выдерживают не только нагрузку на сжатие, но и на изгиб, экстремум приходит на середину. Чем больше длина наружных стен, тем выше риск раскалывания монолитной плиты. Частично эта проблема решается увеличением числа внутренних перегородок с несущими способностями, но для полного исключения риска приходится наращивать толщину самого фундамента. Как следствие, при строительстве на узких участках составление проекта и выбор основания лучше доверить специалистам.

Помимо веса и типа здания при расчете фундаментной плиты (в том числе для проверки ее целесообразности) учитываются особенности грунта: глубина промерзания, несущие способности, однородность и уровень подземных вод. При высокой плотности слоев подбирается мелкозаглубленный вариант, в этом случае для его заложения достаточно вынуть около 50-70 см земли, единственным недостатком такого исполнения является отсутствие подвала. На неустойчивых грунтах фундаментная плита размещается ниже глубины промерзания на 60 см, тогда увеличивается вес постройки и на конструкцию действуют повышенные нагрузки.

Интенсивность влияния подземных вод учитывается при подборе марки бетона, материалов гидроизоляции и толщины дренажной подушки, при значительных рисках подтапливания целесообразно выбрать другой тип основания или провести его утепление влагостойкими материалами.

Последовательность и пример расчета

В ходе вычислений придерживаются следующей схемы:

1. Проводится анализ геологического состояния участка, в зависимости от его типа из таблиц выбирается величина оптимального удельного давления на грунт для плитных фундаментов. Также на этом этапе определяется требуемая глубина заложения основания. При строительстве на супесях и твердых глинах стоит провести сравнение с другими типами, воздействие морозного пучения на них будет максимальным, что приводит к необходимости значительного увеличения толщины плиты.

2. Рассчитываются все весовые нагрузки. Удельный вес любого стройматериала несложно найти в таблицах, исходя из размеров стен, кровли и перекрытий находится масса самого здания. К полученному значению прибавляется средняя нагрузка снежного покрова, выбираемая согласно региону проживания и углу наклона кровли (на скатных крышах свыше 60° она принимается равной нулю). Также обязательно учитывается эксплуатационная (полезная) нагрузка, в среднем для цокольных и межэтажных перекрытий она составляет 210 кг/см2, жилых чердаков – 105. Этот показатель рассчитывают для каждого этажа, по окончании они все суммируются.

3. Определяется площадь монолитной плиты (длина дома умножается на ширину) и величина удельной нагрузки на 1 м2 грунта (общие весовые делятся на полученное значение).

4. Находится оптимальный объем фундамента (путем деления на средний удельный вес армированного бетона – 2500 кг/м3) и его предварительная толщина. Показатель округляют до 5 см в ближайшую сторону.

5. Далее расчет плитного фундамента повторяют с учетом полученного веса основания, его прибавляют к общим весовым нагрузкам. Величину удельного давления на грунт (п.3 выше) сравнивают с оптимальным для данного участка, его допустимое отклонение – ±25 %.

6. Исходя из ожидаемых нагрузок находится марка бетона для заливки, с учетом толщины составляется схема армирования: подбираются диаметр прутьев и частота их расположения.

При отклонении расчетной толщины такой плиты от рекомендуемого диапазона (15-35 см) рассматриваются другие типы фундаментов или варианты ее усиления (ребрами жесткости или сваями). Составление проекта в последнем случае безоговорочно доверяется специалистам. В качестве примера представлен простой расчет двухэтажного дома из газобетона D600 8×8 м высотой в 6,5 м, с монолитным ж/б межэтажном и деревянным чердачном перекрытиях, кровлей из металлочерепицы при строительстве на пластичных глинах (оптимальная нагрузка для такого типа – 0,25кг/см2). Тип плиты – мелкое заложение, цокольное перекрытие отсутствует.

При толщине стен в 40 см объем коробки – 166,4 м3, с учетом удельного веса блоков в 180 кг/м3 ее масса равняется 29952 кг. При площади межэтажного перекрытия в 60 м2 оно весит 30000 кг, чердачного в 64 м2 – 9600. Удельный вес кровли – 30 кг/м3, общий согласно данным проекта: 30×84=2520 кг. Величина полезной нагрузки первого, второго этажей и чердака: 64×210+60×210+64×105=32760 кг. Масса снежного покрова для среднего региона РФ принимается равной 100 кг/м2, в данном случае общее значение: 84×100=8400 кг. В сумме весовые нагрузки достигают: 113232 кг.

Удельная нагрузка на 1 м2 грунта – 113232/64=1770кг/м2= 0,177 кг/см2. Разница между оптимальным равняется 0,25-0,177=0,073, требуемая масса монолитной плиты – 46720 кг. Объем – 46720/2500=18,688 м3, толщина – 0,292 м или 30 см, что соответствует норме. Поверка показывает, что при ее весе в 48000 кг и общем здания (113232+48000) =161232 кг, нагрузка на грунт – 0,252 кг/см2. Это отклонение минимальное, все требования соблюдены, расчет необходимой толщины считается завершенным. Далее с помощью онлайн-калькуляторов несложно составить схему армирования, подобрать диаметр продольных и вертикальных прутьев и определить количество стройматериалов.

Что следует учесть при возведении основания данного типа?

Помимо вышеперечисленных условий плитный фундамент требует соблюдения строительных стандартов, в частности, при выборе марки бетона и арматуры и расчете дренажной системы. Наличие подушки обязательно, этот слой защищает основу от подвижек грунта и влаги. Ее толщина зависит от веса и назначения здания, в идеале проводится ее расчет. Минимум для легких щитовых построек – 15 см, 25 – для гаражей, под дома из кирпича засыпается и уплотняется от 20 см щебня и 25-30 песка. Чем выше риск подтапливания, тем надежнее нужна дренажная система, при необходимости по периметру закладываются водоотводные трубы.

Фундамент-монолитная плита для жилых домов усиливается как минимум двумя продольными сетками арматуры диаметром в пределах 12-16 мм, поддерживаемыми вертикальными прутьями (от 6 мм и выше). Рекомендуемых шаг ячеек – от 20 до 30 мм. Соединения и стыки не свариваются, а обвязываются проволокой диаметром в 0,8-1,2 мм или пластиковыми хомутами. Минимальное отступление от края бетона составляет 5 мм, его нарушение приводит к коррозии и разрушению каркаса. С целью соблюдения этого требования под нижние ряды подкладывают специальные пластиковые стаканчики, сетки размещаются равноудаленно от центра и краев. Обязательным условиям является заливка бетона единым монолитом, с виброуплотнением и обеспечением правильных условий затвердевания.

stroitel-lab.ru

Расчет толщины фундамента плиты и его правильная заливка

Монолитный фундамент в виде плиты создается для строительства самого разного рода зданий, в том числе многоэтажных, поскольку обладает повышенной прочностью, устойчивостью к агрессивным условиям, в том числе погодным, и давление на грунт происходит равномерно. Однако нужно помнить про один из важных параметров, соблюсти который для качественной заливки требует фундамент-плита – расчет толщины. Он должен быть произведен с учетом ряда особенностей будущего строения и его месторасположения.

Что необходимо принять во внимание при вычислениях?

При определении толщины следует ориентироваться на следующие факторы:

• вид и характер грунта, на котором будет возведено здание;
• глубина заложения;
• степень нагрузки, которая будет ложиться на бетонное основание в процессе строительства и эксплуатации (зависит от этажности дома, его назначения, планировки и т.д.).

Важно! Стоимость такого вида основания достаточно недешева, поэтому, делая расчет плиты фундамента, стоит обратить внимание не только на надежность, но и на объем затрат на материалы и заливку.

Самым простым способом подсчета толщины самой плиты является сложение нескольких значений:

1. Расстояние между сетками из арматуры, используемой для усиления бетона. Оно должно составлять порядка 10 см и выше.
2. Толщина бетона, заложенного под нижней сеткой, и бетона, залитого над верхним слоем арматуры: она составит минимум по 5 см для каждого уровня, что в сумме будет равно 10 см.
3. Диаметр самой арматуры: обычно используются стержни 1,2 см.

Таким образом, расчет плитного фундамента показывает, что толщина будет составлять 22,4 см. Обычно плиту заливают от 20 до 30 см, в зависимости от нагрузок, грунта, климата и других факторов. Чаще всего это значение составляет 25 см, однако при неравномерном или сложном грунте лучше увеличить его, чтобы фундамент был прочным.

Плитный фундамент: расчет общей толщины

Кроме самой плиты из железобетона, нужно принимать во внимание и дренажный слой с подушкой из песка, которые закладываются внизу. Перед заливкой требуется вырыть котлован в полметра глубиной, где будет выложено около 20 см щебня и 30 см песчаного слоя. При сложении этих значений с параметрами плиты выясняется, что плитный фундамент будет составлять от 70 см по высоте и больше, в зависимости от того, каким будет вес самого строения.

Как произвести расчет нагрузки на плиту фундамента?

Для того, чтобы в процессе эксплуатации зданию не угрожал риск разрушения, и оно прослужило бы долгие годы, необходимо определить степень нагрузки на фундамент. Для этого в расчет берется площадь дома, материалы, из которых он будет возведен, этажность здания, особенности планировки и число несущих стен, назначение строения. Учет всех этих параметров влияет и на расчет толщины плитного фундамента.

Заключение

Вычисление такого параметра плиты под основание дома, как толщина, производится с учетом множества факторов, от которых он зависит: это и особенности почвы, и тип климата, и назначение здания, и его конструктивные особенности. Приведенные цифры являются усредненными, и в каждом конкретном случае их стоит производить очень внимательно. К примеру, для здания из кирпича необходимо сразу планировать более толстый фундамент, чем для дома из пенобетонных блоков, а двухэтажное здание должно иметь основание, на 40-50 см большее по высоте, чем у дома с одним этажом. Таким образом, расчет фундаментной плиты, подушки и слоя для отвода дренажей лучше всего поручить специалистам, чтобы не ошибиться при попытке самостоятельно определить этот параметр.

betonzone.com

Плитный фундамент: расчет толщины, арматуры

Монолитная плита – это вид фундамента, который отличается высокой надежностью при соблюдении технологии монтажа. Применяют ее при строительстве многоэтажных домов на плохих почвах или при возведении частых домов. Отличаться фундамент будет по толщине бетонного слоя и степени армирования.

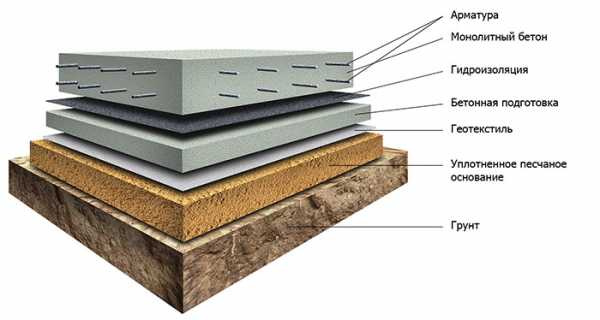

Устройство

Плитная конструкция остается самой дорогостоящей. Конечно, каждый заказчик желает снизить бюджет стройки. При составлении проекта необходимо закладывать минимальную высоту для достижения прочности и устойчивости постройки.

Устройство плиточного фундамента имеет следующие особенности:

1. Почва – это плодородный слой, который необходимо удалить на выбранном участке полностью.
2. Подстилающий слой. Вместо грунта уложить фундаментную подушку из песка и щебня. Ее толщина будет составлять 40-60 см.
3. Подбетонка. Она служит для выравнивания основания, защиты гидроизоляции, предотвращения проникновения цементного молочка в щебень или песок.
4. Гидроизоляционный слой. Он состоит из 2-3 слоев. Можно задействовать Технониколь или Бикрост.
5. Утепление. Сюда входит слой экструдированного пенополистирола с высокими показателями прочности. Применяют в целях защиты теплопотерь в домах, где присутствует периодическое отопление.
6. Плита. Сюда входят 2 арматурные сетки, заложенные в бетон.

На видео – расчет толщины плитного фундамента:

Верхняя часть плиты должна немного выступать из земли. Если это условие не выполняется, то ресурс материалов, используемых для возведения стен, резко снижается при контакте с землей.

Как рассчитать толщину

При расчете толщины для плитного основания необходимо принимать во внимание сведения об уровне промерзания грунта на выбранном участке. Рассчитать толщину плиты основания с учетом нагрузки необходимо при помощи следующей формулы: S > n · F / (c · R0). В ней c – значение основных условий работы; n– коэффициент надежности, равен 1,2; F – общая масса на фундамент, заключенная в сумме веса постройки, основания и других нагрузках; R0 – сопротивление грунта под периметром основания; S – площадь периметра основания.

А вот как залить фундамент для пристройки к дому, и как это сделать самостоятельно, поможет понять видео из данной статьи.

Также будет интересно узнать о том, как выглядит нижняя обвязка каркасного дома на столбчатом фундаменте.

Для тех кто хочет узнать о том, как происходит замена старого фундамента под деревянным домом, стоит перейти по ссылке: https://2gazon.ru/postroiki/zhilye/fundament/zamena-pod-derevyannym-domom.html

Как происходит установка теплицы из поликарбоната на фундамент, и как это сделать своими руками, поможет понять данная статья.

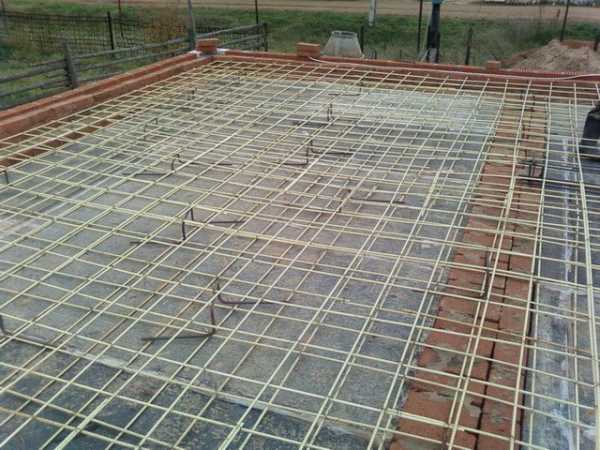

Расчет арматуры

Благодаря применению арматуры удается значительно повысить прочностные показатели плитного основания. Причина в том, что сталь, которую используют при изготовлении прутков для армирования, имеет высокую прочность. Она в несколько раз превышает аналогичные размеры у бетона. Укладка прутков происходит так, чтобы основная нагрузка от дома приходилась непосредственно на них.

До того, как перейти к расчетам, предстоит понять марку арматурного прутка. Для плитной конструкции, возводимой на прочных непучинистых почвах, где вероятность горизонтального сдвига дома равна нулю, можно применять ребристый арматурный пруток класса A-I d=10 мм. Когда почва слабая, пучнистая или дом установлен на уклоне, то пруток должен иметь диаметр не менее 14 мм.

Чтобы получить вертикальную связь между сетками арматуры, расположенными внизу и вверху, необходимо задействовать пруток d= 6 мм.

При расчете немаловажная роль отведена и материалу стен, ведь нагрузка дома значительно отличается у каркасных или деревянных построек и кирпичных или газобетонных. Для строений легких и небольших стоит задействовать прутки d=10-12 мм, а для кирпичных зданий подойдет арматура d=14-16 мм. Возможно вам также будет интересно узнать о том, как сделать фундамент под теплицу, и какие материалы понадобятся для этого.

На видео – расчет арматуры для плитного фундамента:

В сетке прутки сосредоточены на дистанции 20 см как в продольном, так и поперечном направлении. Это говорит о том, что на 1 м длины здания придется монтировать 5 арматурных прутков. Между собой перпендикулярные прутки связаны мягкой отожженной проволокой. А вот какой фундамент нужен для дома из пеноблоков, и как его подобрать. очень подробно изложено в данной статье.

Чтобы расчет арматуры для плитного фундамента стал более понятным, необходимо рассмотреть его на конкретном примере. Итак, для возведения дома будут использованы газобетонные блоки, плитный фундамент с толщиной 40 см. Вестись стройка будет на среднепучнистных суглинках, размеры постройки составят 9х6 м.

Расчет арматуры стоит проводить таким образом:

1. Так как толщина основания значительная, то требуется использовать 2 арматурные сетки и вертикальные сваи. Сетки горизонтального направления для возведения блочного дома изготовляют при помощи армированного прутка, диаметр которого 16 мм. А вертикальные сетки можно получить из гладкого прутка размером 6 мм.
2. Для определения прутьев продольной арматуры необходимо длину большей стороны основания поделить, а шаг решетки. В рассматриваемом случае получится: 9/0,2 = 45. Так как длина прутков составляет 6 м, то их общее количество составит 45х6 = 270 м.
3. По аналогии можно определить количество прутков для поперечных связей: 6/0,2 = 30 прутков, а их общее количество составит 30х9 = 270 м.
4. На 2 арматурные сетки понадобится 1080 м, которые получают так: (270+270) х2 = 1080 м.
5. У вертикальных свай длина равна высоте основания. Их количество можно определить с учетом пересечений продольных и поперечных арматурных прутков: 45х30 = 1350 штуку. Их общая длина составляет 1350х0,4 = 540 м.
6. Для возведения плитного основания потребуется использовать прутки класса A-III D16 в количестве 1080 м и прутки класса A-I D6 в количестве 540 м.
7. Согласно ГОСТ 2590 необходимо определить массу прутка. В м2 прутка с диаметром 16 мм находится 1,58 кг, а для прутка с диметром 6 мм это значение составит 0,222 кг. Для получения обей массы необходимо: 1080х1,58 = 1706,4 кг; 540х0,222 = 119,88 кг.

При расчете вязальной проволоки необходимо учитывать тип используемого инструмента. Если это крючок, то расход проволоки будет составлять 40 см на одно соединение. В одном ряду таких соединений будет 1350, а в двух – 2700. Также будет интересно узнать о том, как правильно сделать фундамент под кирпичный забор.

Всего проволоки пойдет 2700х0,4=1080 м. Так как вес 1 м проволоки диаметром 1 мм составляет 6,12 г, то для вязки арматуры основания необходимо 1080х6,12=6610 г=6,6 кг проволоки.

Процесс возведения

При строительстве плитного основания своими руками необходимо соблюдать несколько этапов. Каждый из них довольно трудоемкий и ответственный. Пошаговая инструкция:

1. Подготовительные работы. Они включают в себя удаление верхнего плодородного слоя земли, разбивку контуров основания с вынесением линий осей.
2. С учетом глубины пролегания плиты выполнить траншею или сделать печатную насыпь.
3. Проводить дренажные мероприятия придется только при условии, если подземные воды слишком близко расположены.
4. Когда дренаж был вполне, можно переходить к опалубке.Когда основание тщательно утрамбовано, то можно заливать первый слой стяжки. Ее толщина будет составлять 40 мм. На первый слой уложить оклеенную гидроизоляцию. Укладывать материал внахлест, который будет не менее 50-70 мм. Предстоит сделать выпуск по краям основания, длина которого 1 м. Это позволит завести изоляционный материал на стены.
5. Второй слой стяжки делать толщиной 40 мм. Его укладывать в целях защиты гидроизоляции от разрывов, когда будет вестись вязка арматуры.
6. Армирование выполняется в виде 2 вязанных сеток. У них шаг составляет 250-400 мм и ячейками 200х200 мм. Для вязки стоит задействовать стальную отожженную проволоку, а в качестве инструмента – крючок.
7. Заливать бетоном поверхность нужно быстро. Это позволит исключить «холодные» стыки бетона. Для этих целей желательно задействовать бетононасосы и миксеры. А вот как будет выглядеть. и как происходит строительство фундамента под беседку из кирпича, поможет понять информация из статьи.

На видео – преимущества плитного фундамента:

Глубина заложения

Для плитного основания данный параметр остается решающим. На любой почве – пучинистой, непучнистой или сыпучей фундамент необходимо расположить ниже уровня мерзлого слоя. Дело в том, что при замерзании пласт может деформироваться. Так что устройство фундамента должно происходить так, чтобы его опорой служил прочный незамерзающий грунт.

Сведения о среднем уровне промерзания почвы в конкретном регионе сосредоточены в СНиПах. А вот предельная глубина закладки ленточного мелкозаглубленного основания составит 700 мм. Основание необходимо расположить в пределах области промерзания, так как нагрузки н конструкцию данного типа невысокие и промерзание земли не оказывает существенное воздействие на стойкость дома. Для ленточных конструкция глубокое заложение необходимо выполнять более глубокие траншеи, чем промерзающий слой грунта. А вот какой фундамент выбрать для дома из газобетона, и на что следует обращать внимание, можно узнать из данной статьи.

На видео – глубина заложения плитного фундамента:

Плитный фундамент сегодня один из самых востребованных при строительстве домов. Это связано с тем, что конструкция такого типа надежная, прочная и несложная в плане возведения. Но перед тем как перейти к строительным работам, предстоит провести расчеты, определив толщину фундамента, количество арматуры и уровень промерзания грунта. А данная статья расскажет подробно как правильно заливать фундамент под дом.
