Анкера для бетона: размеры, виды, установка

Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

  • В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
  • Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
  • Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

  • Сам болт
  • Конус со слоем резьбы внутри
  • Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Типы и виды анкеров и способы их крепления

Анкера по бетону могут быть самым разными, использовать какую-то одну или несколько действующих сил – упор, межмолекулярная связь в процессе склеивания, трение, изгиб, сжатие и т.д. По назначению анкера для бетона бывают рамными, потолочными, фундаментными и универсальными. По форме – изогнутыми и прямыми, со сборной либо цельной конструкцией.

Поверхность анкера может быть рифленой либо гладкой. Существуют разные типы крепежей в зависимости от площади контакта – те, что используются для пористого материала и для плотного. По способу монтажа анкерный крепеж для бетона может предполагать сквозное соединение, вклеивание, забивание, вкручивание и т.д.

Большое значение имеет материал, из которого сделан метиз. Если это сталь класса прочности 6.8 и выше, покрытая антикоррозийным покрытием, то крепление будет максимально прочным. А вот латунь не выдержит серьезных вертикальных нагрузок.

Распорные

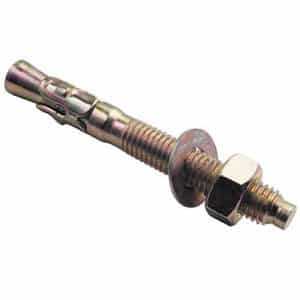

Распорные анкера для бетона обычно применяются с гайками, здесь рабочей является сила трения. Представляют собой небольшую шпильку с резьбой, наконечником в виде конуса и втулкой. Когда крепеж вкручивается в основание, он расклинивается и прочно держит крепеж в монолите.

Основные преимущества таких анкеров: возможность выполнить сквозной монтаж, легкость и простота в установке, прекрасные показатели несущей способности. Клиновые анкера выбирают в основном для плотных бетонов, они погружаются глубоко, второй раз использоваться не могут.

Если на анкерный болт вместо гайки установлен на конце крюк (кронштейн), крепление подходит для навесного оборудования. Клиновые анкеры бывают гильзовыми и втулочными. Такой болт выглядит как втулка со специальными вырезами, на конце может быть выполнен со шпилькой с коническим расширением либо расклинивающей гайкой.  Используются для оснований средней и высокой плотности. Небольшая площадь контакта даже при минимальном диаметре изделия дает возможность выдерживать значительные нагрузки.

Анкерный болт с гайкой может быть электроцинкованным (КА), горячецинкованным (КАК), а также обладать кислотостойкой способностью (КАН). Сюда же относят винтовые анкеры, сделанные из нержавейки (RAR).

Забивные

Забивные анкеры для бетона выбирают для плотных бетонов. Это короткие болты с внутренним конусом и метрический резьбой. Крепеж расклинивает основание при вкручивании шпильки или болта в бетон, крепление на поверхность не выступает.

Установка анкеров в бетон с использованием данного типа болтов актуальна при монтаже коробов, потолочных воздуховодов, устанавливают инженерное оборудование. Перед тем, как забить анкер в бетонную стену, сверлят соответствующее отверстие. Потом забивают метиз, кернером-ободком расклинивают его, вкручивают резьбовой стержень нужной длины.

К данному типу анкеров относятся дюбель-гвоздь, потолочный анкер. Удобно крепить на них подвесы, рейки, потолки Армстронг. Часто крепеж применяют в качестве противопожарного или антивандального, так как болт несъемный.

Рамные

Используются для раскрепления дверных и оконных коробов. Гильза выполнена с разрезом по длине, небольшая расклинивающая гайка в процессе затягивания хорошо поджимает к проему конструкцию, доводя до нужного положения. Для защиты от смещений и проворачивания вокруг собственной оси вверху гильзы есть упоры.

Саморезы по бетону

Здесь надежность соединения обеспечивается резьбой, выполненной по всей длине болта. В процессе вкручивания в бетонное основание создается мощное сопротивление на вырыв либо сдвиг изделия. Поэтому при использовании данного типа крепежа наблюдается очень высокая несущая способность. Саморез способен легко принять до 100 килограммов нагрузки, очень надежен в эксплуатации и просто в монтаже.

Разжимные

В обиходе такой тип анкеров называется «бабочка» (он же болт Молли). Используется для монтажа карнизов, полок, светильников, картин и других элементов в пустотелые конструкции с небольшой несущей способностью. Цанга на винте или болте выполнена в виде расклинивающейся юбки, которая в процессе вкручивания стержня в основание упирается во внутреннюю часть полости основания. По внешней стороне цанги в бетон углубляются специальные шипы, которые не позволяют болту смещаться либо проворачиваться в момент установки.

Химический анкер

Анкерный болт для бетона выполнен в формате полужидкой массы, которая быстро твердеет. Именно этой массой болт или шпилька вклеиваются в монолит. Благодаря составу удается обеспечить надежную связь основания и болта без локальных либо точечных напряжений, но с равномерным распределением нагрузки по всей длине крепежа.

Химические анкера для бетона вообще не провоцируют внутреннего напряжения, существенно уменьшая риски разрушений и деформаций.

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

Классификация анкеров по размеру:

  • Малые – сечение до 8 миллиметров/длина до 55
  • Средние анкера – до 12/120 миллиметров
  • Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

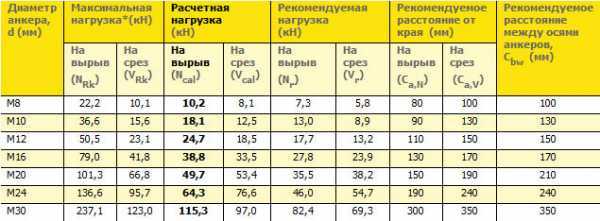

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Плюсы и минусы применения

Основные преимущества использования анкерных болтов для бетона – максимальная надежность и прочность конструкций. Анкеры могут выдерживать огромные нагрузки, гарантируют качественное крепление в бетоне с характеристиками, которых не удастся добиться с использованием других типов крепежей.

Основные преимущества анкеров для бетона:

  • Устойчивость к деформациям и коррозии
  • Легкость, простота и высокая скорость монтажа
  • Стойкость к динамичным и статичным нагрузкам разного типа
  • Большой выбор анкеров по длине, диаметру, типу крепления, нагрузке, функциям, форме, материалу и т.д.

Подобрать анкерный болт для реализации той или иной задачи не составит труда. Явных недостатков у данного типа крепежа нет. Разве что нужно вспомнить про некоторые особенности: важность точности разметки, правильного подбора сверла для бетона и определения глубины отверстия, необходимость использования определенного набора инструментов.

Для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности крепления пеноблока обеспечивают пластиковые и химические анкера.

Для газобетона

Для газобетона выбирают клиновые анкера длиной минимум 10-15 сантиметров. Таким креплением удается добиться максимальной надежности и прочности с учетом пористой структуры материала. Также прочную фиксацию обеспечивает химический анкер.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

  • На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
  • Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
  • Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
  • При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
  • Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
  • Вкручивая анкер в пенобетон или газобетон, ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

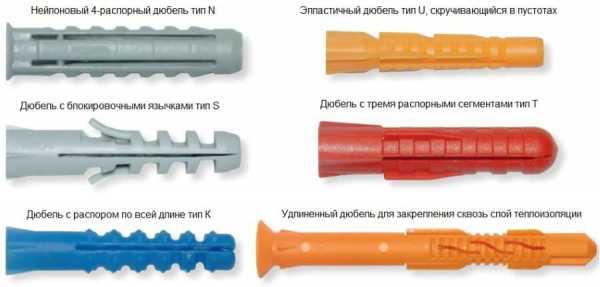

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это шурупы по бетону, которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Заключение

Разнообразие анкеров для бетонных оснований сегодня просто огромное – широкий ассортимент предлагает множество производителей. Поэтому выбрать нужный тип анкера в соответствии с типом основания, предполагаемыми нагрузками, длиной, формой, материалом и другими параметрами не составит труда. Далее все зависит от точности замеров и качества выполнения работы мастером.

1beton.info

Анкерные болты по бетону размеры


Каких размеров бывают анкерные крепления для бетона?

Бетон отличается от большинства строительных материалов повышенной твердостью. Чтобы прикрепить к нему что-либо, требуются специальные анкеры. Это крепежный элемент, состоящий из двух частей: распорной и шпильки или болта, по сути — усовершенствованный вариант пластикового дюбеля, но предназначенный для более высоких нагрузок. Он фиксируется в отверстии за счет силы трения, упора или химическим способом.

Оглавление:

Размеры анкеров для бетона

Маркировка болтов имеет формат М6 8х100, где 6 — диаметр самого анкера в мм, 8 — диаметр отверстия, 100 — длина крепежа. Диаметр колеблется в пределах от 6 до 20 мм (М6 — М20), а длина может быть от 25 до 220 мм. Чем больше толщина стен, тем длиннее изделие нужно купить. От размеров зависит величина нагрузки, которую он способен выдержать. Диаметр отверстия всегда на 2 мм больше, чем у болта. Некоторые производители в маркировке не указывают диаметр резьбы, а только размер отверстия и длину (например 10х50).

Таблица параметров, из которой видна зависимость допустимой нагрузки на вырыв от размера крепежа:

Рекомендуемая нагрузка на вырыв, kN Разрушающая нагрузка на вырыв, kN
М 8 10х80 8,5 21,5
М 8 10х160 17,1 43
М 10 12х90 13,4 33,8
М 10 12х200 29,9 75,4
М 12 14х100 21,0 52,9
М 12 14х240 50,2 126,6

Разновидности анкерных болтов для бетона

1. Забивной. Этот вид изготавливают из стали или латуни. Он имеет специальную распорную втулку (полый цилиндр) с прорезями. На ее внутренней части находится резьба. Внутрь вставлен боек. При забивании он расширяет стенки втулки, что и обеспечивает надежную фиксацию. После этого в цилиндр вкручивают резьбовую шпильку с гайкой.

2. Потолочный. Состоит из металлической шпильки с отверстием на одном конце, стопорной шляпки и клина, который движется вдоль крепежа. Используют при монтаже сравнительно легких конструкций из тонких листов металла или профиля, светильников.

3. Рамный. Для установки реек, оконных и дверных рам, коробок из дерева алюминия, пластика. Распорная втулка имеет две зоны расклинивания: под шляпкой и на несущей части.

4. Двураспорный. Анкеры этого вида имеют две распорных втулки, что позволяет применять их при монтаже тяжелых предметов.

5. Клиновой. Это вид имеет вид стержня с гайкой и цилиндрической муфтой на противоположных концах. Подбирают при установке деревянных и металлических элементов. Его преимущество — расклинивание по всей длине. Это позволяет использовать его для крепления тяжелых предметов к потолку или бетону низкого качества.

6. Клиновой с кольцом. Для растяжки кабелей и тросов, подвесных конструкций. Вместо болта у него резьбовая шпилька с кольцом.

7. С крюком. Выбирают при монтаже тяжеловесных подвесных систем (люстры, цепи, леса).

8. Стержневой. Имеет удлиненный размер, подходит для установки многослойных конструкций большой толщины.

9. Химический. Фиксация осуществляется за счет использования особого клея (полимерная смола). Его применяют для пористых материалов (пено- и газобетон). В тщательно очищенное отверстие на две трети заливают клеящий состав или вставляют стеклянную ампулу с небольшой его порцией, затем вставляют болт. Целостность ампулы при этом нарушается, клей распределяется по отверстию. При условии правильного выполнения монтажа такую конструкцию вырвать из отверстия невозможно. Оно выдерживает нагрузку на отрыв в 2,5 раза большую чем любой механический анкерный болт. Еще одно достоинство — химический анкер не создает внутреннего напряжения, что снижает вероятность разрушения.

Анкерные крепления к бетону выбирают на основании расчета нагрузки, типа крепежа, материала стен, пола, потолка. Нужно учитывать, из чего изготовлен болт: сталь с антикоррозийным покрытием или латунь. Стальные анкера для бетона прочнее, латунные вообще не способны выдерживать большие вертикальные нагрузки.

Вид Минимальная цена за штуку, рубли
Забивной 3
Рамный 4,5
Двураспорный 30
Клиновой 5
С кольцом или крюком 8
Химический 200

Цена зависит от материала, размера и производителя. Одна из популярных марок — Hilti. Несколько примеров его продукции:

  • Анкер-шпилька Hilti HTS — особая версия с запатентованным дизайном. Изготавливается из оцинкованной стали с нержавеющим покрытием. Помимо обычного применения подойдет для растянутого бетона или с трещинами.
  • Анкер для высоких нагрузок Hilti HSL — эта серия предназначена для самых высоких нагрузок на вырыв, подходит при монтаже в отверстия, выполненные алмазной техникой.
  • Химические анкера Хилти — предназначены при установке креплений любой сложности, в том числе для сверхтяжелых нагрузок, имеют короткий срок застывания.

Стоимость продукции Hilti соответствует ее качеству.

Монтаж анкерных болтов в бетон

Для установки понадобятся:

  • перфоратор или дрель с такой функцией;
  • сверло по бетону;
  • строительный пылесос;
  • молоток;
  • гаечный ключ.

Порядок выполнения работы:

  • Нанести разметку под сверления. Это нужно сделать очень точно. После монтажа анкерный болт фиксируется настолько прочно, что вытащить его невозможно.
  • Просверлить отверстия. Их длина должна точно соответствовать длине распорной части анкера. Для соблюдения этого условия на буре ставят ограничитель. Расстояние от края стены должно быть в 2,5 раза больше глубины сверления.
  • Очистить просверленные отверстия от бетонной крошки пылесосом, резиновой грушей, сжатым воздухом из баллончи

vest-beton.ru

разновидности, характеристики, размеры и цены

Для закрепления чего-либо на бетонной поверхности применяют специальный анкер. Его действие аналогично дюбелю из пластика, но с большей нагрузкой. Фиксация производится химическим способом, за счет силы трения или упора. Чаще всего болты делают закладными еще на стадии строительства при заливке. Также может появиться необходимость в их использовании во время ремонтных работ в помещении.

Оглавление:

  1. Классификация
  2. Габаритные параметры
  3. Маркировка
  4. Технология монтажа по шагам
  5. Как вытащить болт из стены?
  6. Расценки

Виды и описание

Анкер состоит из двух частей: распорной и шпильки. Для его производства применяют латунь, алюминий или нержавейку. Все металлические изделия оцинкованы, слой защиты – от 10 микрометров. Это предотвращает проявление коррозии и увеличивает срок их эксплуатации. Выпускают элементы и из пластика, однако они имеют намного меньшую прочность.

Механический крепеж классифицируют по следующим видам:

  • забивные;
  • рамные;
  • распорные;
  • клиновые;
  • с кольцом;
  • с крючком;
  • шуруп.

Для их установки требуется перфоратор или аналоги.

Химический анкер состоит из капсулы с клеем из полимерных веществ или смол. После введения в бетонную стену она разбивается, содержимое заполняет область вокруг и затвердевает.

Размеры

При выборе следует учитывать 3 характеристики:

  • длину – от 40 мм;
  • диаметр – 6-30 мм;
  • размер резьбы.

Дополнительно могут указываться следующие характеристики:

  1. вырывающей силы, значения которой – в пределах 10,5-18,3 кН;
  2. изгибающего момента – 5,2-25,7 Нм;
  3. крутящего момента в бетоне – 10-40 Нм.

В специальных мастерских можно изготовить вариант нестандартного размера, индивидуальный заказ увеличит стоимость.

Марки

Маркировка анкерного крепежа включает 3 характеристики, данные указываются в миллиметрах. Например, М10 12*80:

  • первое число – сечение,
  • второе – диаметр отверстия в стене, которое требуется просверлить для закладки болта;
  • третье – длина элемента.

Для бытовых изделий указывают только первую характеристику, например, М8.

Порядок и основные правила монтажа

Грамотный выбор болта обеспечит необходимую надежность крепления. Перфоратором высверливают отверстие, аналогичное диаметру метиза и очищают его от мелкого мусора и муки. Если полностью убрать содержимое невозможно, углубляют еще на 20 мм.

1. Забивной.

Это один из самых простых видов анкеров. Он молотком забивается в отверстие, которое нужно предварительно тщательно очистить. Метиз состоит из втулки с вырезами, внутри находится шпилька (клин). С помощью гайки фиксируется в бетоне, разжимается, затем в него вкручивают элемент. Производители изготавливают такие изделия в основном из оцинковки, цена зависит от размеров и материала.

Это важно! Забивные крепежи не предназначены для монтажа в пеноблоках.

2. Клиновый.

Основные отличия от забивных элементов следующие:

  • деталь не навешивается перед установкой шпильки;
  • можно не очищать отверстие в бетоне после сверления;
  • крепление выполняется в метиз, после этого его фиксируют гайкой.

Применяют для навешивания сложных систем к потолку или стенам, при установке дверей и оконных конструкций. Они придают усиленную прочность соединениям.

3. PFG.

Для конструкций из бетона невысокого качества или во время проведения ремонта в старых домах. Площадь расширения у них значительно выше, чем в остальных метизах. Во время монтажа вбивается основная часть элемента, необходимая деталь к нему фиксируется анкером. Для подвешивания люстры можно использовать крепеж с кольцом, водонагреватель следует устанавливать на изделие, окончание которого имеет букву «Г».

4. Рамный.

Облегченный метиз со скрытой головкой. Это довольно удобно, так как не портится внешний вид поверхности. Для расклинивания применяют цангу, изготовленную из нержавейки или латуни. Используют для накладных или навесных систем.

5. Распорный.

Он крепится благодаря силе трения. Форма втулки в виде конуса распирается при поступательном движении анкера.

6. Пластиковый.

Подбирается во время землеустройства. Пластик устойчив к пониженным температурам, и механическим воздействиям. Представляет собой стержень размером 0,6-1,2 м. Вбивается специальным пробойником.

7. Химический анкер.

Монтаж происходит путем склеивания поверхностей. Необходимо просверлить отверстие, хорошо очистить, вставить ампулу с клеевым составом и вкрутить шпильку.

Раствор может затвердевать до нескольких часов. Это зависит от температуры воздуха. В это время нельзя нагружать конструкцию. Основная особенность – внутри стены не создается напряжение, что сводит риск разрушения к минимуму.

Как вытащить анкерный болт из бетонной стены?

Можно воспользоваться следующими советами:

  1. Открутить гайку и вбить шпильку более глубоко, чтобы она не распирала обойму. После этого выйдет ее без труда вытащить, затем достать и анкер.
  2. Рассверлить резьбовое соединение, вбить гайку поглубже, затем повторить действия предыдущего пункта.
  3. Извлечь метиз с мясом. Для этого необходимо расколоть поверхность вокруг него при помощи зубила и молотка, после чего кусачками и гидравлическим насосом вытащить деталь. Отверстие заделать цементным раствором.
  4. Разбить бетон на глубине около 1 см вокруг крепежа молотком, после чего вытянуть плоскогубцами.
  5. Если метиз изготовлен из латуни, можно высверлить его дрелью. Рядом сделать отверстия на всю длину элемента, после чего останется вынуть плоскогубцами.
  6. Срезать болгаркой выступающую часть, выровнять бетон шпатлевкой. В этом месте нельзя впоследствии вбивать гвозди или по нему проводить электропроводу.

Стоимость

Расценки будут зависеть от размера, производителя и материала изготовления.

Вид Минимальная цена, рубли
Забивной, 6 мм 2
Стальной рамный 10*72 4,9
Болт клиновой стальной 6*40 2,68
Двураспорный М12*100 21
С кольцом 20*75 76,5
Химический анкер BIT-PESF 300 мл. 650




cemgid.ru

Анкеры для бетона, цена: размеры

Анкеры для бетона позволяют организовать максимально прочное и надежное крепление навесного оборудования и конструкций. Фиксация с помощью таких элементов может осуществляться:

  • механическим способом (за счет распора и силы трения). Бетонный анкер данного типа имеет распорную часть, которая помещается в основание и забивается или закручивается, что приводит к ее расширению. Благодаря этому получается прочное соединение с бетонной поверхностью;
  • химическим (клеевым) способом. Такие анкеры включают в свою конструкцию ампулу с клеевым веществом, которая разбивается после помещения в бетон. Вещество заполняет отверстие и затвердевает, образуя крепление.

Материалы изготовления и размеры бетонных анкеров

Анкеры оцинкованные

Механические распорные анкеры для бетона производятся из латуни, стали углеродистых либо нержавеющих марок. Чтобы обеспечить антикоррозионную защиту, анкерный крепеж покрывается слоем цинка (белого, желтого) толщиной до 10 мкм.

Можно также купить анкеры для бетона, изготовленные из пластика. Но следует учитывать, что они проигрывают металлическим аналогам по прочности, хотя и выигрывают в плане стоимости. Крепежные химические элементы изготавливаются на основе клеевых составов из различных смол и полимеров.

Длина анкеров для бетона обычно составляет 40 – 400 мм, диаметр – 6 – 30 мм. Геометрические параметры подбираются с учетом толщины прикрепляемых элементов. В зависимости от размеров анкеров для бетона, цена тоже будет изменяться. На формирование стоимости влияет также материал изготовления, тип метизов.

Особенности монтажа анкеров для бетона

Монтаж клинового анкера для бетона

  1. В основании необходимо просверлить отверстие такого же диаметра, что и толщина анкеров. Бетон обладает высокой прочностью, поэтому сверление лучше выполнять не дрелью, а перфоратором. При этом используются сверла со специальным покрытием, рассчитанным на работу с твердыми материалами.
  2. После образования отверстий их необходимо очистить от пыли и мусора. Исключение представляет анкер клин, который не нуждается в тщательной очистке отверстий, поскольку это не влияет на силу крепления.
  3. Крепеж помещается в подготовленное отверстие целым, без разбора на составляющие части. Затем запускается в действие распорный механизм. Как это делается, зависит от типа метизов. Это может быть забивание анкера, закручивание его гайки по часовой стрелке.

На несъемные элементы конструкция навешивается перед тем, как закручивать метиз. В случае применения химических анкеров после разбивания ампулы следует выждать 1 – 2 суток. Это необходимо, чтобы затвердел клеевой состав.

Какие бывают анкеры для бетона

Забивной анкер для бетона.

Анкер забивной для бетона

Это одна из простейших разновидностей крепежных элементов данной группы. Втулка такого метиза имеет специальные вырезы и внутренний клин. Благодаря этому она расширяется при забивании. Забивной анкер необходимо поместить в отверстие так, чтобы он кончиком упирался в дно. Удары наносят непосредственно по телу метиза либо по его клину, вставленному в изделие. Для этого применяют обычный молоток.

Рамный анкер.

Он отличается от других разновидностей наличием потайной головки. Это позволяет применять его для организации креплений в случаях, когда нужно сделать незаметным точку фиксации. Наибольшую популярность рамные анкеры получили при установке оконных, дверных рам.

Клиновой анкер для бетона.

В конструктивном плане такие метизы отличаются от других разновидностей анкеров тем, что не имеют рубашки. Втулка оснащена клином, который увеличивается в размерах при вкручивании. Последнее осуществляется посредством закручивания гайки. Анкер клин применяется для монтажа не только настенных, но и потолочных конструкций. Он обеспечивает максимально прочное соединение. Недостатком является то, что такие метизы сложны в демонтаже.

Анкеры с кольцом для бетона.

Нераспорная часть такого метиза выполнена в виде кольца, на которое и навешивается оборудование либо элементы конструкции. Принцип действия аналогичный другим механическим крепежам. Анкер с кольцом образует прочное жесткое соединение, поэтому подходит для навешивания даже тяжеловесных элементов.

Анкерный болт с крюком.

От предыдущего вида он отличается тем, что его нераспорная часть изготавливается в виде крючка прямоугольной или закругленной формы. Это позволяет многократно снимать и навешивать элементы. По жесткости фиксации метизы с крюком уступают анкерным болтам с кольцом, но зато их можно применять для установки временных конструкций, что способствует широкому применению в ремонтно-строительной сфере.

stroitelnye-materialy-v-voronezhe.ru

Анкера для бетона


Анкерные болты по бетону: виды, размеры, монтаж

Обеспечить надежную фиксацию различных предметов и конструкций на бетонных поверхностях способны такие крепежные изделия, как анкера для бетона. Проблема крепления различных предметов к бетону является достаточно актуальной как в сфере капитального строительства, так и в области ремонта, выполняемого силами самих собственников недвижимого имущества.

Анкера по бетону способны обеспечить надежное закрепление любой конструкции

Таких трудностей не возникает, если крепежный элемент необходимо зафиксировать в более мягком материале – дереве или пластике. Если же речь идет о бетоне – материале, отличающемся высокой твердостью и, соответственно, хрупкостью, то необходимо использовать специальные крепежи, к которым, в частности, относятся болты анкерного типа.

Что такое анкер: общее понятие

Под словом «анкер» подразумевают крепежное изделие, используемое для фиксации различных предметов на конструкциях из полнотелых твердых материалов – бетона, строительного кирпича, природного камня и др. Для установки такого крепежа следует подготовить отверстие с соответствующими размерами, в котором и будет размещаться болт анкерного типа. Высокая удерживающая способность болта, помещенного в такое отверстие, может обеспечиваться за счет:

У любого анкера есть распорная часть

Наиболее популярным анкером является крепежный элемент, который благодаря особенностям своей конструкции расклинивается внутри отверстия, обеспечивая тем самым высокую надежность создаваемого соединения. Поверхность таких болтов, изготавливаемых из углеродистой стали, покрывается цинковым составом, который исключает риск возникновения и развития коррозии.

Размеры анкерных болтов для бетона

Обычно основные размеры анкерного болта указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.

Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.

Особенности монтажа анкеров для бетона

На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:

  • качество материала, в которой устанавливается анкер;
  • тип и размеры крепежного элемента, которые должны подбираться в соответствии с нагрузками, воспринимаемыми таким изделием;
  • правильность подготовки места для размещения крепежа и соблюдение технологии его установки;
  • прочностные характеристики самого анкера.

Последовательность монтажных операций (нажмите для увеличения)

Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:

  • фундаменты из бетона;
  • стены и перегородки из бетона и кирпича;
  • плиты перекрытия, которые обычно изготавливают из бетона.

Схемы установки механических анкеров

Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:

  • балки из металлопроката различного типа;
  • элементы подвесных потолочных конструкций;
  • светильники и люстры;
  • деревянный брус, применяемый для монтажа напольных и потолочных покрытий;
  • элементы лестничных конструкций;
  • несущие конструкции, обладающие большим весом и габаритами.

Расчет нагрузки в зависимости от параметров анкера

Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:

  • путем расклинивания распорной втулки внутри отверстия;
  • за счет специального клеевого состава, связывающего болт и внутренние стенки отверстия (химический анкер).

Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором

Механические анкерные болты для бетона

К самым распространенным видам анкерных болтов относятся крепежные изделия, работающие по механическому принципу.
Забивные

Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.

Разновидности и порядок монтажа забивного анкера

Распорные

На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки. Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др. Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.

Распорный анкер HILTI HSL-3

Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны раскл

vest-beton.ru

Анкеры М8, М12, М16 для бетона

Анкеры М8, М12, М16 для бетона самоподрезающие Sormat Суперплюс BLS - это металлические оцинкованные анкеры с болтом, гайкой и шайбой для использования при высоких нагрузках на вырыв и срез в напряжённом бетоне (с трещинами). Болт изготавливается из углеродистой стали класса прочности 8.8. Размер резьбы анкера М8, М12, М16. Распорные анкеры для бетона Sormat Сормат типа Суперплюс BLS позволяют производить установку и крепление без специальных приспособлений. Во время установки при закручивании гайки распирается подрезающая втулка с зубцами и в бетоне вырезается конус.

Размеры и характеристики анкеров для бетона с болтом, гайкой и шайбой Sormat Суперплюс BLS
Артикул Тип BLS Размер резьбы L
Длина анкера мм
SW мм tfix
Макс. толщина прикрепляемого материала мм
dr
Диаметр отверстия в прикрепляемом материале мм
d0
Диаметр сверла мм
h1
Мин. глубина сверления мм
hnom
Мин. глубина анкеровки мм
hef
Эффективная глубина анкеровки
Упаковка шт.
77620 М8-14/40/15 М8 80 17 15 16 14 60 52 40 25
77621 М8-14/80/25 М8 130 17 25 16 14 100 92 80 25
77623 М12-20/80/15 М12 130 22 15 21 20 105 96 80 10
77624 М12-20/80/30 М12 145 22 30 21 20 105 96 80 10
77627 М12-20/150/30 М12 215 22 30 21 20 175 166 150 10
77628 М12-20/150/50 М12 235 22 50 21 20 175 166 150 10
77630 М16-25/150/30 М16 220 27 30 26 25 185 168 150 10
77632 М16-25/200/40 М16 280 27 40 26 25 235 218 200 10

Установка анкеров для бетона с болтом, гайкой и шайбой Sormat Суперплюс BLS

Допустимые нагрузки на распорные анкеры для бетона с болтом, гайкой и шайбой Sormat Суперплюс BLS
Тип BLS
М-d0/hef/tfix
Tinst
момент затяжки
Нм
В ненапряжённом бетоне С20/25
Опция 1 - метод расчётов А
В напряжённом бетоне С20/25
Опция 1 - метод расчётов А
Вырыв
Nsk
кН
Срез
Vsk
кН
Вырыв
Nsk
кН
Срез
Vsk
кН
М8-14/40/15 25 6,1 6,1 4,3 4,3
М8-14/80/25 25 10,8 23,7 7,6 23,7
М12-20/80/15 80 17,2 34,4 11,9 24,6
М12-20/80/30 80 17,2 34,4 11,9 24,6
М12-20/150/30 80 28,4 40,0 19,0 40,0
М12-20/150/50 80 28,4 40,0 19,0 40,0
М16-25/150/30 180 44,1 67,4 23,8 63,0
М16-25/200/40 180 53,0 67,4 35,7 67,4
  • Нагрузки даны с учетом коэффициента безопасности по сопротивлению согласно одобрениям и по коэффициенту безопасности по действию исходя из γF= 1.4. Нагрузки действительны при расстоянии между прутками арматуры s ≥ 15 см, или s ≥ 10 см, если диаметр арматуры d s ≤ 10 мм.
  • При расстоянии между точками крепления и от края меньше разрешенного(scr,N / ccr,N) расчет производится по ETAG, приложение С, метод расчетов А. См. одобрение ЕТА-01/0011.
  • Нагрузка на срез рассчитана без учета краевых расстояний. Для срезающих нагрузок при расстоянии ближе чем (c ≤ 10 x hef), разрушение бетона по кромке рассчитывается по ETAG, приложение С, метод расчетов А.
  • Бетон считается ненапряженным при внутреннем напряжении σL + σR ≤ 0. При отсутствии точных данных можно принять σR = 3 Н/мм2 (σL включает напряжение в бетоне вследствие внешних нагрузок, а также силы, действующие на анкер; σR включает напряжение возникшее при усадке или ползучести бетона, а также при смещении опорных стоек или смене температуры).

Вы можете заказать и купить анкеры М8, М12, М16 для бетона с болтом, гайкой и шайбой по оптовым ценам.

tdm-neva.ru

Анкер для бетона

Бетон на сегодняшний день является одним из наиболее распространенных базовых материалов для анкерных креплений. Анкер для бетона подбирается на основании прочности и состава бетона

Перед началом работы и созданием анкеровки важно правильно выбрать тип крепежной системы, которая обеспечит прочное и надежное крепление элементов к базовому материалу. Особое внимание следует уделять опции крепежа, показатели которой варьируются от 1 до 12, где от 1 до 6 говорят о возможности использования в любой зоне бетона, а от 7 до 12 только в сжатой.

Техническая документация крепежных элементов содержит все сведения и особенности применения анкеров. Немецкий производитель МКТ разработал специальную таблицу анкерных креплений, позволяющую подобрать изделие в зависимости от базового материала.

Бетонное основание предусматривает использование практически всех типов анкеров. При этом выбор крепежа будет зависеть от растянутой либо сжатой зоны бетона, несущей способности и других особенностей конструкционных элементов (в том числе подверженность вибрациям, погодным явлениям и прочее).

    Базовый материал в виде сжатой зоны бетона предусматривает использование анкеров следующих типов от производителя МКТ:
  • Анкера для высоких нагрузок класса SZ, SL, SL4;
  • Клиновые класса BZ, BZ A4, BZ HCR, B, B fvz, B A4, B HCR,
  • Забивной E, E A4;
  • Для пустотелых плит перекрытия Easy;
  • Забивная капсула VE-P;
  • Клеевой V, V A4;
  • Технология инъецирования VM-SF, VM-ME, VM-MA Polar.

Выбор крепежа для растянутой зоны бетона предоставляет некоторую сложность, особенно при воздействии на конструкцию сейсмических, динамических и вибрационных нагрузок. Для таких строений и креплений следует подбирать анкерное приспособление, способное сохранять устойчивость даже в базовом материале с трещинами, размерами до 0,3 мм.

    Производитель МКТ предусмотрел технологии, специально предназначенные для растянутой зоны бетона, а также для материала с трещинами. К их числу относятся анкерные системы класса:
  • Анкера для высоких нагрузок SZ;
  • Клиновые анкера BZ, BZ A4, BZ HCR;
  • Технология инъецирования VM-ME.

Что касается креплений в пенобетоне и газобетоне, то для таких легких материалов следует применять химические анкерные системы, поскольку именно они обеспечивают максимальную надежность и прочность узлов.

    Среди креплений данного подтипа производитель МКТ предлагает:
  • Забивную капсулу VE-P;
  • Клеевой анкер V, V A4;
  • Технология инъецирования VM-SF, VM-ME, VM-MA Polar.

Помимо зоны бетонного основания анкерные системы подбираются с учетом прочности базового материала, зависящего от вида используемых наполнителей. При сверлении отверстий для монтажа следует уделять особое внимание процессу, дабы не нарушить целостность арматурных стержней. Пористый бетон с пониженной прочностью уменьшает возможность креплений выдерживать большие нагрузки.

При выборе крепежного элемента стоит получить консультацию у менеджеров компании, которые владеют более детальной и подробной информацией. В зависимости от предпочтений креплений, типа сооружения и базового материала, специалисты подберут подходящие анкерные системы для Вашего строительства или реконструкции.

Доставка крепежных систем осуществляется по всей России посредством транспортных компаний и поставляется в неограниченных объемах. О стоимости доставки в пункт назначения и оптово цене Вы можете ознакомиться, связавшись с менеджерами компании.
