Калькулятор расчета лестницы на монокосоуре

Лестницы на монокосоуре — современный и очень востребованный вариант, который все чаще и чаще используется в загородном строительстве. Конструктивная особенность данной лестницы — основание, изготовленное из профильной стальной трубы. Это металлическая центральная балка, которая располагается под наклоном и к которой крепятся ступени и перила. Лестница на монокосоуре может быть Г-образной, П-образной, с площадкой или поворотом, реализованным через забежные ступени.

У такого решения есть ряд преимуществ:

1. Оптимальное соотношение цены и качества готовой лестницы.
2. Быстрое изготовление и монтаж.
3. Разнообразие вариантов отделки.
4. Прочность, жесткость, надежность конструкции.
5. Длительный срок службы и сохранение эксплуатационных качеств на протяжении времени использования.
6. Легкость, воздушность, минималистичное исполнение, за счет особенностей конструкции лестница не перекрывает свет.
7. Компактна, занимает меньше пространства, чем классические маршевые лестницы.
8. Удобна и безопасна, подходит для использования там, где есть пожилые люди и дети.
9. Не требует никакого ухода, неприхотлива.
10. Защищена от коррозии, не подвержена действию влажности.

Наибольшую трудность представляет расчет лестницы на второй на косоуре, так как конструкция должна выдерживать значительные нагрузки, при этом ей должно быть удобно пользоваться. Поэтому эту часть работы нужно доверить профессионалам.

Специалисты компании ММЛ оказывают полный комплекс услуг по проектированию,изготовлению и установке лестниц на косоуре в Москве и Московской области. Силами компании будут проведены все необходимые работы: разработка чертежа, подбор комплектующих, дизайнерское решение, изготовление основания и ступеней, сварка элементов, доставка до места установки, монтаж, внешняя отделка, установка перил.

Однако, при заказе металлической лестницы в дом, каждый клиент хочет знать, сколько примерно будет стоить готовая конструкция. Вы можете обратиться за расчетом к менеджерам компании, но также можете узнать предварительную цену без необходимости звонков и обращений.

Для того, чтобы осуществить расчет лестницы на косоурах онлайн, мы разработали и внедрили на сайт калькулятор. Введя туда базовый набор данных вы сможете узнать предварительную стоимость лестницы. Для расчета лестницы на второй этаж на косоуре нужно указать материал несущей стены, к которой будет крепиться каркас, этап работ для установки лестницы (черновая или чистовая отделка), форма лестницы (Г-образная, П-образная с забежными ступенями или площадкой), примерная высота между этажами,планируемая ширина лестницы. После введения данных, вы отправляете нам форму и расчет приходит вам на электронную почту.

Данная стоимость, которую рассчитает калькулятор лестницы на монокосоуре, является предварительной, ориентировочной. Она может измениться при окончательном расчете как в одну, так и в другую сторону. Но в любом случае точная стоимость вашей лестницы под ключ будет озвучена до начала работ, зафиксирована в договоре и не изменится в процессе выполнения заказа.

Расчет лестницы онлайн

Перед покупкой сложной конструкции необходимо произвести расчет лестницы и определиться с местом ее монтажа.

Для этих целей существует специальный калькулятор лестницы, который поможет рассчитать лестницу онлайн.

Возможности программы:

• точный расчет конструкционных частей деревянной лестницы на тетивах,
• определение объемов материала,
• рекомендуемые расчеты размеров деталей,
• определение расположения элементов и чертежей лестниц,
• рекомендация стиля лестницы.

Калькулятор лестницы онлайн,расположенный на нашем сайте, поможет вам без особого труда спроектировать всевозможные формы лестниц по вашим индивидуальным размерам. Расчет может показать, какие параметры будет иметь конечная конструкция лестницы, а именно количество ступеней, высоту подъема, длину лестничного проема, толщины ступеней, размер тетивы, угол наклона и площадь проступи, а также можно узнать результат подсчета.

Расчет металлической лестницы онлайн поможет сэкономить и избавит вас от излишков не оприходованного материала.

*Зашли, рассчитали, определились – заказали. Оставьте на нашем сайте свои данные, и мы вам перезвоним и произведем предварительные расчеты на предполагаемом месте установки лестничной конструкции.

Наши цены полностью соответствую качеству, И вы без труда можете осуществить расчет лестницы,а программа поможет вам их уточнить.

Для более детального и точного проектирования лестничной конструкции позвоните по одному из указанных на сайте телефонам или напишите на почту, центральный офис находится в г.Аксай, пр. Аксайский 21, торговый центр «Мир ремонта ХДМ-Юг», второй этаж, правое крыло здания, студия лестниц «Гранд», где вы сможете выбрать из уже готовых образцов распространенных форм лестниц. Кроме того, только у нас вы сможете вживую подобрать дополнительные комплектующие для отделки перил и ограждений.

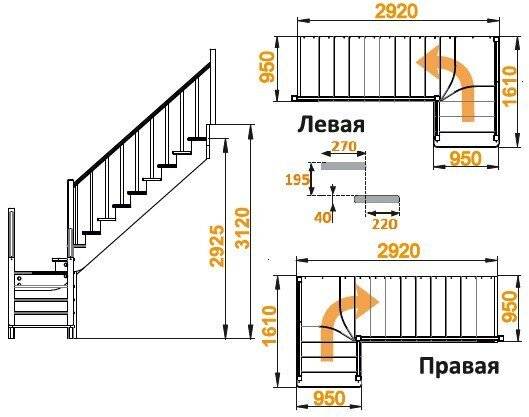

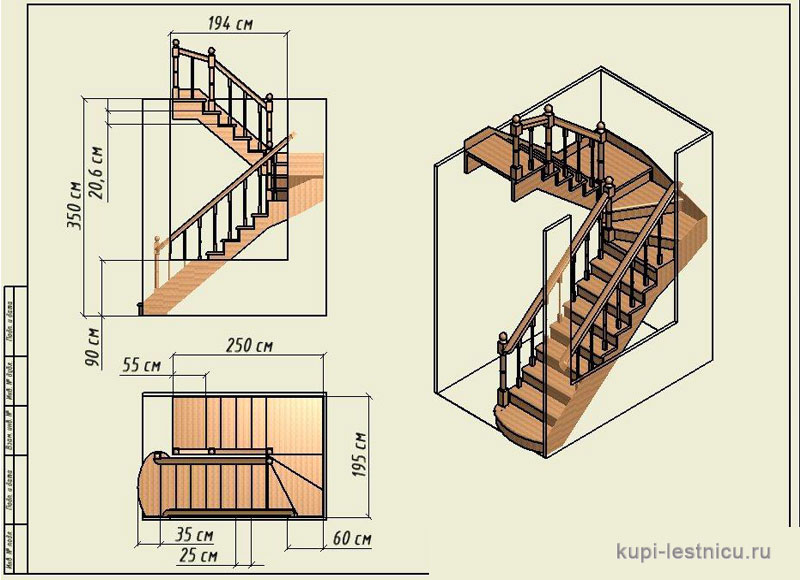

Пример расчета деревянной лестницы с тетивами

X – Длина лестничного проема.
Y – Высота конструкции.
Z – Ширина лестничного проема.
C – Предполагаемое количество ступеней можно отметить на чертеже.
W – Толщина ступени (зависит от выбранного материала).
F – Желаемая высота ступеньки.
T – Рекомендуемая толщина косоура или тетивы.
H – Подступенки (оснащаются не все лестницы).
LR – Направление движения по лестнице.
SP – Показывает соотношение уровня пола второго этажа к первой ступени.

Программа поможет рассчитать лестницу на второй этаж. Для удобства можно воспользоваться уже готовыми проектами, которые вы можете найти на нашем сайте.

От чего отталкивается калькулятор лестницы онлайн

Для определения результата берется средний показатель физиологических особенностей человека, а именно длина его шага. Распространенный размер шага человека колеблется в пределах 60-66 см, отсюда берется средний показатель – 62-62,5 см. т.е.когда мы делаем расчет ступеней лестницы,программа должна учесть следующие параметры: две высоты ступеней + регламентируемая глубина ступеней = 62 _+ 2,5 см.

Самый оптимальныйугол наклона лестницы считается 29-39,9 градусов. Также, в независимости от самого большого размера обуви проживающих в доме людей, размер ступени должен соответствовать 45 размеру, т.е. быть в пределах 29-31 см. Если при расчете был произведен неправильный расчет длины ступени, его можно компенсировать – деревянным выступом без наклона. Самой комфортной высотой ступеней считается 20-25 см.

Расчет поворотной лестницы онлайн происходит по другому принципу, самостоятельно произвести его не получится.

Необходимо знать, что пологие ступени намного удобнее для коммерческой недвижимости, потому что могут занимать много места. Но, если проектировкой вашей лестницы будет заниматься высококвалифицированный специалист, то он сможет адаптировать любую конструкцию под вашу жилую площадь.

*Многие люди стремятся сделать проступь как можно шире для облегчения передвижения, но этот шаг не оправдан, так как слишком широкая проступь может сбить вас с шага, тем самым затруднит передвижение по лестнице. Расчет лестницы – калькулятор поможет определить вам оптимальный размер проступидля вашей голени онлайн.

Специалисты нашей компании помогут вам определиться со стилем и конструктивной особенностью лестницы, которая подойдет именно к вашему интерьеру.

---

Сделать заказ

Подробно расскажем о наших услугах, видах работ и типовых проектах, рассчитаем стоимость и подготовим индивидуальное предложение!

Задать вопрос

РАСЧЕТ ЛЕСТНИЦ | Блоки

Расчеты лестниц являются наиболее важным шагом для правильного определения размеров вертикальной циркуляции вашего проекта, который обычно вызывает беспокойство у многих специалистов. Чтобы облегчить себе жизнь, прочтите и изучите все необходимые шаги для безопасного и эффективного подъема по лестнице, а также несколько важных советов!

ТИПЫ ЛЕСТНИЦ

Несмотря на то, что это фиксированный элемент движения, лестница может играть заметную роль в проектном решении здания, где мы можем исследовать ее формат и ее взаимодействие с проектом.

Лестницы обычно занимают значительное пространство, поэтому работа с разными форматами может быть решением, которое помимо эффективности обеспечивает большую гармонию с предполагаемым использованием площадей, запланированных в проекте.

Давайте познакомимся с наиболее распространенными форматами и с тем, какой из них лучше всего соответствует потребностям вашей работы.

• Прямая лестница — самый простой формат, соединяющий один уровень с другим, где может потребоваться высота и промежуточный уровень.
• Г-образная лестница – также широко используется, начинаясь с лестничного марша и изменяя свой путь на 90°, форма, напоминающая букву Г, что и является причиной ее названия.
• П-образная лестница – также широко используемая, начинающаяся со ступенчатого марша и изменяющая свой путь на 180°, с формой, похожей на букву U, что и дало ей название.
• Круговая / винтовая лестница – один из форматов, который занимает меньше места, так как его ступени распределены вокруг центральной оси.

Еще одной важной характеристикой является то, что в форматах, где мы имеем изменение направления, обычно используются веерообразные ступени, также известные как винтовые или поворотные лестницы, которые обычно уменьшают пространство, занимаемое лестницей.

Это ступени, так называемые забежные ступени, которые имеют разную ширину между правой и левой стороной – очень часто встречаются на круговых или винтовых лестницах, но их также можно применять на L- или U-образных лестницах.

Винтовые лестницы должны соответствовать NBR 9077 – Аварийные выходы в зданиях, где наименьшая сторона вентилятора на ступеньке должна быть равна или больше 15 см.

Даже при таком разнообразии форматов необходимо учитывать, что расчет правильного размера лестницы одинаков.

Ведь на каждой лестнице, независимо от формы, есть одни и те же основные элементы.

Но что это за элементы? Давайте рассмотрим их ниже!

РАСЧЕТ ЛЕСТНИЦЫ: ИЗ КАКИХ ОСНОВНЫХ ЭЛЕМЕНТОВ?

A ЛЕСТНИЦА РАСЧЕТ вертикальной циркуляции для разных уровней, обеспечивающий доступ между ними.

Следующие компоненты составляют основную структуру лестницы:

• Ступенька – горизонтальная поверхность, по которой мы поднимаемся или спускаемся по лестнице;
• Подступенок – вертикальный элемент, отделяющий одну ступеньку (проступь/ступеньку) от другой;
• Носок – выступающий край ступени;
• Рейс – набор ступеней между двумя уровнями или уровнями, не превышающий 16 ступеней и не превышающий по высоте 2,90 м;
• Площадка – горизонтальная опорная поверхность, расположенная между двумя лестничными маршами и должна иметь глубину не менее трех ступеней;
• Перила – элемент для поддержки рук при подъеме или спуске по лестнице;
• Перила – вертикальный элемент, устанавливаемый вдоль лестницы и служащий защитой от случайного падения.

Для безопасного использования лестницы необходимо принять некоторые меры предосторожности, особенно при выборе размеров ступеней, в данном случае проступи и подступенка, для правильного расчета лестницы.

КАК СДЕЛАТЬ РАСЧЕТ ЛЕСТНИЦЫ?

Расчет лестницы не производится произвольно. При ее разработке необходимо следовать техническим критериям, обеспечивающим безопасность и удобство лестницы.

Мы должны учитывать некоторые важные данные для правильного определения размеров лестницы:

• высота ступеней (подступенков) должна быть постоянной по всей лестнице;
• минимальная ширина лестницы частного пользования составляет 90 см;
• Лестница должна обеспечивать свободную высоту 2,00 м или более;
• Каждый марш лестницы должен иметь максимум 16 ступенек или 2,90 м в высоту;
• Площадка должна иметь ширину не менее трех ступеней , не менее ширины лестницы.

Для расчета высоты подступенков и глубины проступей нам нужно использовать Формула Блонделя.

ФОРМУЛА БЛОНДЕЛЯ

Стремясь спроектировать безопасную и эффективную лестницу, француз Николя Франсуа Блондель разработал эффективный расчет идеальных размеров лестницы.

Блондель наблюдался между 63 см и 64 см. Однако, эффективный, каждый 1 см высоты шага, шаг уменьшается на 2 см, когда он натыкается на ступеньку.

Следуя этому критерию, Блондель установил, что сумма высоты двух ступеней (подступенков) плюс одна проступь равна изменению одной ступени, где идеальный размер составляет от 16 см до 18 см для высоты подступенка и не менее 25 см до проступи.

Однако мы должны учитывать вопрос доступности, который регулируется NBR 9050.

РАСЧЕТ ЛЕСТНИЦ СОГЛАСНО NBR 9050

NBR 9050, бразильская норма, устанавливает критерии и параметры доступности зданий для максимально значительное количество людей, независимо от возраста, телосложения или ограничений подвижности.

Согласно норме, мы должны использовать формулу Блонделя, , но мы должны использовать значения в диапазоне результатов, где у нас есть небольшая корректировка формулы.

Мы понимаем, что результат должен быть между 0,63 м и 0,65 м.

Но результат должен соответствовать следующему диапазону:

• Шаг (G) должен быть между 28 см и 32 см.
• Высота ступени (H) должна быть от 16 см до 18 см.

Может быть, при практическом применении эту концепцию будет легче понять. Проверьте следующую тему ниже.

ПРИМЕР РАСЧЕТА — РАЗНИЦА 2,85 м

Предполагая, что мы должны преодолеть перепад 2,85 м, нам необходимо узнать количество ступеней и размеры проступей и подступенков.

Согласно NBR 9050 максимальная высота ступени (подступенка) составляет 18 см. Взяв величину преодолеваемого промежутка и разделив на максимальную высоту подступенка, получим:

Очень часто получается десятичное число, что подразумевает округление результата до 16 подступенков.

Однако это влияет на общую высоту. Ведь 16 подступенков по 18см дают нам в сумме 2,88м высоты. Для решения сохраним 16 ступеней и пересчитаем высоту подступенков.

Процесс прост, просто возьмите значение высоты (2,85 м) и разделите его на полученный результат (16 шагов).

С новым результатом для значения подступенка у нас есть информация, необходимая для формулы Блонделя, и мы получаем размер протектора.

С новым результатом для значения подступенка у нас есть информация, необходимая для формулы Блонделя, и мы получаем размер протектора.

Помимо лестницы правильного размера, в нашем проекте нам необходимо работать с качественными моделями, но нет необходимости делать конфигурации или даже вводить формулы. Вы можете рассчитывать на Blocks Revit, который предлагает доступ к высококачественной библиотеке и регулярно обновляется.

Откройте для себя плагин Blocks для Revit и настройте свой проект с помощью сотен параметрических семейств для проектов архитектуры и интерьера.

КАК РАССЧИТАТЬ ЛЕСТНИЦУ В REVIT?

В Revit лестницы являются системными семействами. То есть , их нельзя сохранить во внешние файлы, но можно скопировать из одного файла в другой или продублировать существующее семейство лестниц и настроить.

Расчет лестницы в Revit — это простой процесс, поскольку корректировки не требуют усилий.

В верхней панели инструментов Архитектура у нас есть панель Циркуляция . Внутри него у нас есть доступ к инструменту Stair .

Нажав на инструмент Stair, мы перейдем к панели Properties , чтобы щелкнуть Edit type.

Здесь вы можете выбрать семейство и тип лестницы, для которых вы хотите установить расчет лестницы. Я собираюсь использовать семейство навесных лестниц и семейство Duplicate .

Я назову его NBR 9050 и нажмите ОК.

В окне свойств типа мы внесем необходимые коррективы, чтобы исправить нашу лестницу в поле правил расчета. В поле Правила расчета нажмите Изменить.

В окне «Калькулятор лестницы» мы можем внести необходимые корректировки, но нам нужно активировать Использовать калькулятор лестницы для поля расчета уклона.

В этом окне мы можем сделать необходимые корректировки для расчета лестницы по формуле Блонделя. Тем не менее, как мы видели ранее, мы также должны учитывать информацию, представленную в NBR 9050.

Процесс довольно прост. Давайте начнем с формулы Блонделя, которая, согласно NBR 9050, выглядит следующим образом:

Итак, мы знаем, что мы должны умножить два шага на (в Revit как высоту) и добавить к значению протектора (в Revit как глубину). При этом у нас есть значение 0,65 м.

Затем мы должны настроить диапазон значений для действительного результата расчета, который представляет собой интервал между 0,63 и 0,65 м, и который мы должны заполнить следующим образом:

• Максимальный результат для расчета лестницы: 0,65;
• Точный результат для расчета лестницы: автоматический;
• Минимальное воздействие для расчета лестницы: 0,63;

После завершения настроек мы можем нажать OK.

Окно закроется, и мы вернемся в окно свойств типа. Здесь мы можем завершить настройку в поле Правила расчета.

Согласно NBR 9050, диапазон результатов для подступенка и проступи должен быть:

• Ширина протектора (G) должна быть от 28 см до 32 см.
• Подступенок (H) должен быть от 16 до 18 см.

Итак, заполним поля следующим образом:

• Максимальная высота подступенка: 0,18;
• Минимальная глубина протектора: 0,28.
• Минимальная ширина пролета: контролирует ширину лестницы, может быть изменена позже.

Готово! У нас есть семейство лестниц, сконфигурированных в соответствии с формулой Блонделя и NBR 9.050.

Вы по-прежнему можете настроить лестницу, изменив все ее характеристики в соответствии с вашими потребностями, и она по-прежнему будет иметь правильные размеры!

ЗАКЛЮЧЕНИЕ

Правильно подобранная лестница предлагает покупателю практичность, комфорт и безопасность, которые могут играть важную роль в дизайне здания, несмотря на то, что она является постоянным элементом движения.

Каждый специалист должен знать основные типы лестниц и их элементы, правильно и безопасно определять их размеры, а также соблюдать действующие технические стандарты.

В дополнение к лестнице подходящего размера, как насчет доступа к огромной коллекции семейств для Revit? Наличие редактируемых семейств для архитектурных и интерьерных проектов сделает ваш проект еще более персонализированным!

Станьте частью семьи блоков 🙂
