Расчет лестниц с поворотом на 180 градусовzamerdoma2018-05-22T09:42:10+00:00

Укажите размеры вашей лестницы в мм

Высота проема Y

Длина проема X

Ширина лестницы E

Количество ступеней всего

Количество нижних ступеней P

Толщина ступеней Z

Выступ края ступеней F

Определите положение первой ступени относительно уровня пола второго этажа

Верхняя ступень по уровню 2 этажа

Верхняя ступень ниже пола 2 этажа

*Параметры лестницы

Поделитесь с друзьями бесплатным онлайн калькулятором!

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для поворотной лестницы на 180° из дерева. Начните расчет лестницы!

Расчет лестницы своими руками, бесплатный расчет лестницы

Популярная формула французского архитектора Франсуа Блонделя чаще всего используется именно при расчетах удобства ступеней лестницы, она основана на средней длине взрослого человеческого шага в 63 см.

Формула Блонделя S = a + h*2: ширина проступи + 2 высоты подступенка = 60-65 см.
Формула безопасности: a + h = 46 см
Формула удобства: a – h = 12 см

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенка)
С помощью этих, довольно простых формул вычисляется удобство и безопасность лестниц.
Стоит учитывать, что ширина проступи (величина a) должна быть в пределах 25 – 30 см. А высота ступени (величина h) лежать в пределах 15 – 20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая, даже опасной.
Программа расчета лестниц с ровной площадкой выдаст точный расчет количества ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько, ваша забежная лестница удобная или неудобная, и в итоге безопасная. В зависимости от полученных результатов вы всегда сможете «поиграться» со значениями и довести их до идеальных. Пробуйте менять количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с площадкой. Обратите внимание, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Расчет косоура лестницы, расчет тетивы

Калькулятор рассчитает все необходимые параметры лестницы с косуорами и лестницы на тетивах, рассчитает угол наклона и длину верхней и нижней тетивы. Профессионалы рекомендуют делать количество ступеней поворотной лестницы на 180 градусов не четными, чтобы при подъеме и спуске вы начинали свой ход или заканчивали всегда с опорной ноги, так как это намного удобнее. Проектируйте Г-образную лестницу так, чтобы в лестничном марше всегда было не менее 3 ступеней. Для безопасности лестницы, необходимо учесть, чтобы высота ограждений деревянной лестницы должны быть выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90-120 см.

 Чертеж лестницы с площадкой

Онлайн программа калькулятора автоматически по заданным параметрам нарисует чертеж лестницы на 180 градусов с площадкой. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если эти рекомендации понадобятся, относительно заданных вами значений. Программа расчета лестниц дает возможность сохранить итоговые расчеты и чертеж лестницы с промежуточной площадкой на ваш компьютер.

5 показателей для самостоятельного расчета |

Правильно рассчитать размер будущей лестницы можно при помощи специального калькулятора

Ни одно строение больше одного этажа высотой не может обходиться без лестницы. Перед началом монтажа лестничной конструкции необходимо произвести все расчёты и составить план. Особенно тщательных расчётов требуют поворотные конструкции. Хорошим помощником в этом служит калькулятор лестницы онлайн с поворотом 180 градусов.

Содержание:

• Как рассчитать лестницу с площадкой на 180 градусов
• Используем калькулятор лестницы с поворотом на 90 градусов
• Правильный расчёт поворотных лестниц
• Программа расчёта поворотных лестниц
• Поворотная лестница на второй этаж своими руками
• Как пользоваться калькулятором лестницы онлайн с поворотом 180 градусов (видео)

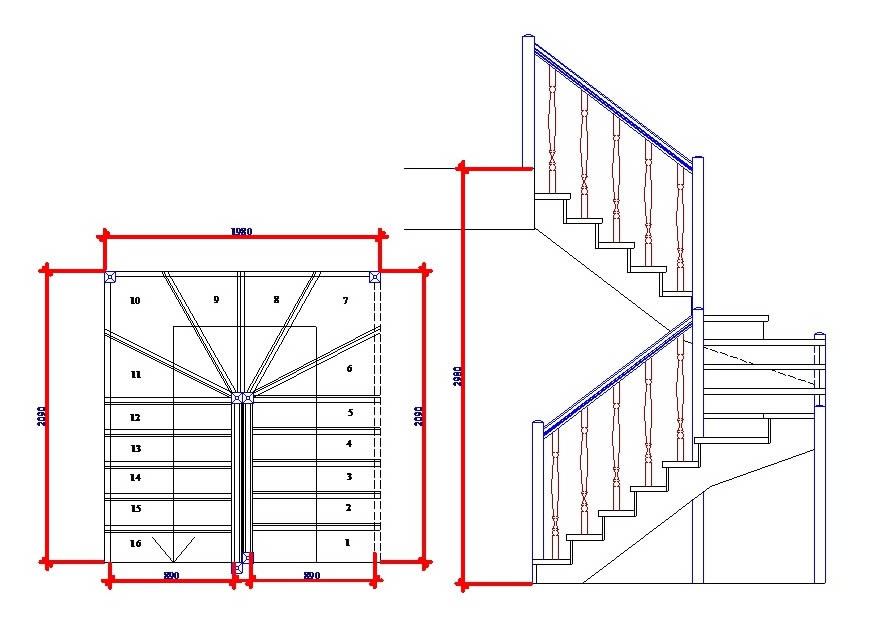

Как рассчитать лестницу с площадкой на 180 градусов

Рассчитать лестницу с площадкой на 180 градусов можно самостоятельно. Чтобы расчёты были верными нужно знать основные требования к лестницам и площадкам. Эти требования прописаны в СНиП, соблюдение их обязательно для всех лестничных конструкций.

Для самостоятельного расчёта необходимо знать следующее:

• Все расчёты лестницы основаны на длине человеческого шага равному в среднем 60 см;
• Оптимальная глубина ступеней 30 см, а высота 20 см, при таких размерах наиболее удобно передвижение по ступеням;
• Уклон лестницы не должен быть меньше 30 градусов и больше 60, оптимально 45 градусов;
• Ширина ступеней должна быть не меньше 25 см, нога любого размера должна иметь полную опору на ступень;
• К ограждениям лестниц также есть требования, их высота не менее 90 см, а если в доме есть дети, то не менее 120 см.

Это основные требования исходя из которых производится дальнейший расчёт. Лестница с площадкой может быть с укороченным первым маршем что позволит сэкономить пространство. Все размеры фиксируются на чертеже и в обязательном порядке проверяются при непосредственном монтаже конструкции.

Подробнее про виды и особенности конструкций поворотных лестниц читайте в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/povorotnaya-lestnitsa.

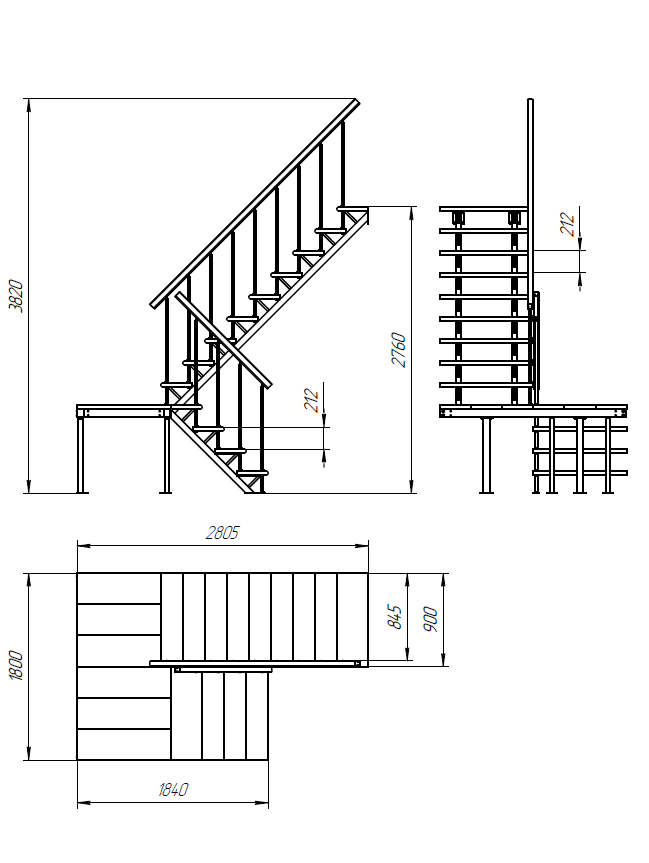

Используем калькулятор лестницы с поворотом на 90 градусов

Лестница с поворотом на 90 градусов рассчитывается по тому же принципу что и с поворотом на 180. Это конструкция Г-образной формы с прямой или забежной площадкой. Лестница с прямой переходной площадкой называется двухмаршевой. Для расчёта калькулятор лестницы с поворотом на 90 градусов применяет простую формулу Блонделя – ширина проступи + 2 высоты подступенка = 65 см. Калькулятор выполнит все необходимые действия для расчёта безопасной и надёжной конструкции.

Необходимо знать основные размеры и внести их в программу:

• Высоту от пола до потолка первого этажа;
• Длину межэтажного проёма;
• Ширину лестницы.

По заданным размерам калькулятор выполнит чертёж, определит оптимальные размеры ступеней и их количество. При расчёте угловой лестницы с забежными ступенями также выведет их размеры и необходимое количество. Это достаточно удобный способ расчёта всех конструкций лестниц.

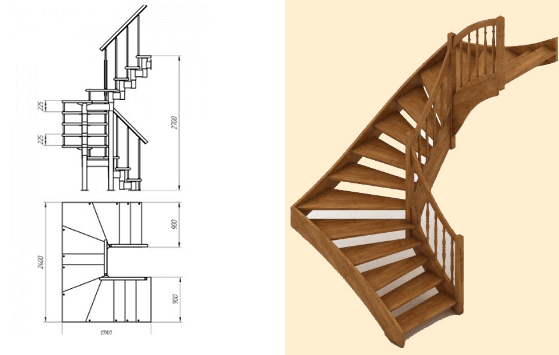

Правильный расчёт поворотных лестниц

Поворотные лестницы имеют различный вид. Все они имеют поворотные площадки или забежные поворотные ступени. Бывают П-образной формы или Г-образной, различаются количеством маршей – двухмаршевые, трёхмаршевые или многомаршевые.

Надёжность той или иной конструкции зависит от правильности произведённых расчётов. Также расчёт зависит от материала изготовления конструкции.

Учитывать необходимо абсолютно все параметры и особенности строения дома.

Лестницы с забежными ступенями обладают хорошими эстетическими качествами и длительным сроком эксплуатации. Про отличительные черты таких лестниц читайте в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsa-s-zabezhnymi-stupenyami.

Вычисление различных элементов лестницы можно производить несколькими способами:

• Расчёт и чертёж способом пропорций;
• Выполнение чертежа путём нанесения основных линий;
• Расчёт забежных ступеней.

Каждый из этих способов предполагает построение чертежа самостоятельно. К этому этапу следует подходить ответственно, все ступени лестницы должны быть одинаковые. Желательно выполнять нечётное количество ступеней в одном марше – это удобно при подъёме и спуске с лестницы.

Программа расчёта поворотных лестниц

Поворотные лестницы весьма популяры, их конструкция занимает небольшое пространство. Также они удобны в эксплуатации и по ним можно переносить объёмные предметы. Расчёт поможет произвести программа расчёта поворотных лестниц.

Для расчёта необходимо в специально отведённые окошки программы занести значения следующих размеров:

• Длина проёма;
• Высота проёма;
• Ширина лестницы;
• Толщина ступеней;
• Размер выступа ступеней.

Программа произведёт расчет всех необходимых параметров и начертит чертёж. Существует три формулы для расчёта лестниц, все они могут применяться программой. Формула безопасности вычислит самые оптимальные параметры для эксплуатации лестницы.

Формула удобства сделает чертёж максимально удобной конструкции. Самая популярная формула Блонделя выдаёт основные параметры.

Программы расчёта, использующие все три формулы, показывают наиболее точные результаты. Стоит помнить, что нежелательно оснащать лестничный марш слишком большим количеством ступеней, по таким лестницам очень сложно подниматься. Оптимальное количество ступеней в одном марше должно быть не больше 15, идеально 11. Марши с меньшим количеством располагают в нижней части конструкции.

Расчет наклона ступеней лестницы позволит спроектировать удобную и безопасную конструкцию. Подробнее про это читайте тут: https://homeli.ru/remont-i-otdelka/lestnitsy/naklon-stupenej-lestnitsy.

Поворотная лестница на второй этаж своими руками

Конструкция поворотной лестницы несложная. Выполнить красивую и прочную лестницу можно своими руками. Для начала необходимо определить какого она будет вида, затем выбрать материал. Наиболее удобна для самостоятельного монтажа древесина. Если выбирать деревянную лестницу, то важно подобрать сорт дерева для её изготовления.

Лестницы изготавливают из твёрдых сортов древесины: дуб, клён, лиственница, бук. Бюджетным вариантом может быть древесина сосны.

После выбора древесины необходимо произвести расчёты. Наиболее простым и достоверным способом расчёта лестницы является использование онлайн калькулятора. Составленный программой чертёж можно распечатать на принтере для удобного использования.

Следующим этапом будет подготовка необходимого инструмента для монтажных работ:

• Уровень строительный;
• Ножовка по дереву;
• Шуруповерт;
• Угольник;
• Электролобзик.

Все древесные материалы должны быть тщательно просушены и обработаны антисептическими растворами. Когда все материалы подготовлены можно приступать к монтажу.

Весь процесс можно разделить на этапы:

• Установка несущих элементов;
• Установка ступеней и подступенков;
• Установка ограждающих элементов.

Как пользоваться калькулятором лестницы онлайн с поворотом 180 градусов (видео)

Важно при монтаже строго следовать всем расчётам, выполненными онлайн программой. После завершения монтажа следует произвести финальную отделку лестницы. Конструкцию из благородных сортов древесины лучше покрыть лаком, что сохранит естественный рисунок и цвет. Уход за деревянной конструкцией имеет свои особенности. Следует избегать обильного намокания, исключить агрессивные моющие средства, мыть конструкцию нужно в меру мокрой тряпкой и протирать сухой. При правильном монтаже и уходе, поворотная лестница прослужит долгие годы.

Лестничный калькулятор с подробными схемами плана

Полный экран

?

Всегда показывать полное меню

Прилепленное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?

Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

? Верхняя ступенька 1 Подъем вниз с верхнего этажа. Выберите и посмотрите верхнее положение стрингера на схеме. Верхний шаг установлен вниз ? Верхняя ступень находится на одном уровне с верхним полом и выступает над ним. Выберите и посмотрите верхнее положение стрингера на схеме. Верхний уровень протектора ? От готового нижнего этажа до готового верхнего этажа Общий рост ? Идеальный подъем — это тот подъем, который вы предпочитаете. Фактический подъем рассчитывается таким образом, чтобы все подъемы равномерно вписывались в общий рост, ближайший к идеальному подъему. Идеальный подъем Возможные повышения Используйте идеальный бег Использовать общий пробег в дюймах Используйте угол лестницы	Ширина стрингера Бетон толстый Ширина лестницы Шоу — высота над уровнем моря Головная комната ? Общая толщина пола, включая балки, обшивку из досок и т. д. Используется для расчета высоты перекрытия, поэтому должна быть от верха верхнего этажа (общая высота) до нижней стороны чистового пола. Толщина пола	Толщина протектора Толщина подступенка Нос Цвет ? Ограничение предельных размеров, углов и т. д. Ограничивать	Схема этикетки Поделиться расчетом Нажмите «Отпустить » и перетащите диаграмму для измерения в полном масштабе.
		Масштаб	Единицы отображения Дюймы-футыМетрика

Головная комната

Бегущие стрингеры (верхний стрингер)
Отметить

Бегущие стрингеры (верхний стрингер)
Отметить

Замеры по вертикали — от нижнего этажа до верха каждой ступени
(Возможная высота посадки — Синий = средний)

Чтобы рассчитать и отобразить проем верхнего этажа и высоту лестничного проема, введите толщину верхнего этажа, установите флажок «Показать высоту потолка» и перетащите ползунок «Голова», чтобы рассчитать и анимировать диаграмму верхней комнаты и проема пола.

Для бетонных лестниц выберите «Толщина бетона» и введите толщину горловины (см. схему) и ширину лестницы. рассчитать размеры опалубки и объем бетона. Для деревянных лестниц выберите «Ширина косоура» и введите ширину косоура.

РАСЧЕТ ЛЕСТНИЦЫ

Расчет лестницы является наиболее важным шагом для правильного определения размеров вертикальной циркуляции вашего проекта, , что обычно вызывает беспокойство у многих профессионалов. Чтобы облегчить себе жизнь, прочтите и изучите все необходимые шаги для безопасного и эффективного подъема по лестнице, а также несколько важных советов!

ТИПЫ ЛЕСТНИЦ

Несмотря на то, что лестница является постоянным элементом движения, она может играть важную роль в проектном решении здания, где мы можем изучить ее формат и взаимодействие с проектом.

Лестницы обычно занимают значительное пространство, поэтому работа с разными форматами может быть решением, которое помимо эффективности обеспечивает большую гармонию с предполагаемым использованием площадей, запланированных в проекте.

Давайте познакомимся с наиболее распространенными форматами и с тем, какой из них лучше всего соответствует потребностям вашей работы.

• Прямая лестница — самый простой формат, соединяющий один уровень с другим, где может потребоваться высота и промежуточный уровень.
• L-образная лестница – также широко используется, начинаясь с лестничного марша и изменяя свой путь на 90°, форма, напоминающая букву L, что и является причиной ее названия.
• U-образная лестница – также широко используемая, начинающаяся со ступенчатого марша и изменяющая свой путь на 180°, с формой, похожей на U, что и дало ей название.
• Круговая / винтовая лестница – один из форматов, который занимает меньше места, так как его ступени распределены вокруг центральной оси.

Еще одной важной характеристикой является то, что в форматах, где мы имеем изменение направления, обычно используются веерообразные ступени, также известные как винтовые или поворотные лестницы, которые обычно уменьшают пространство, занимаемое лестницей.

Это ступени, так называемые забежные ступени, которые имеют разную ширину между правой и левой стороной — очень часто встречаются на круговых или винтовых лестницах, но их также можно применять на L- или U-образных лестницах.

Винтовые лестницы должны соответствовать NBR 9077 – Аварийные выходы в зданиях, где наименьшая сторона вентилятора на ступеньке должна быть равна или больше 15 см.

Даже при таком разнообразии форматов необходимо учитывать, что расчет правильного размера лестницы одинаков.

Ведь на каждой лестнице, независимо от формы, есть одни и те же основные элементы.

Но что это за элементы? Давайте рассмотрим их ниже!

РАСЧЕТ ЛЕСТНИЦЫ: ИЗ КАКИХ ОСНОВНЫХ ЭЛЕМЕНТОВ?

A ЛЕСТНИЦА РАСЧЕТ вертикальной циркуляции для разных уровней, обеспечивающий доступ между ними.

Следующие компоненты образуют основную конструкцию лестницы:

• Проступь – горизонтальная поверхность, по которой мы поднимаемся или спускаемся по лестнице;
• Подступенок – вертикальный элемент, отделяющий одну ступеньку (проступь/ступеньку) от другой;
• Носок – выступающий край ступени;
• Рейс – набор ступеней между двумя уровнями или уровнями, не превышающий 16 ступеней и не превышающий 2,90 м в высоту;
• Площадка – горизонтальная опорная поверхность, расположенная между двумя лестничными маршами и должна иметь глубину не менее трех ступеней;
• Перила – элемент для поддержки рук при подъеме или спуске по лестнице;
• Перила – вертикальный элемент, устанавливаемый вдоль лестницы и служащий защитой от случайного падения.

Для безопасного использования лестницы необходимо принять некоторые меры предосторожности, особенно при выборе размеров ступеней, в данном случае проступи и подступенка, для правильного расчета лестницы.

КАК СДЕЛАТЬ РАСЧЕТ ЛЕСТНИЦЫ?

Расчет лестницы не производится произвольно. При ее разработке необходимо следовать техническим критериям, обеспечивающим безопасность и удобство лестницы.

Мы должны учитывать некоторые важные данные для правильного определения размеров лестницы:

• Высота ступеней (подступенков) должна быть постоянной по всей лестнице;
• Минимальная ширина лестницы частного пользования составляет 90 см;
• Лестница должна обеспечивать высоту в свободном состоянии 2,00 м или более;
• Каждый лестничный марш должен иметь максимум из 16 ступеней или высотой 2,90 м;
• Площадка должна иметь ширину не менее трех ступеней , но не менее ширины лестницы.

Для расчета высоты подступенка и глубины проступи необходимо использовать формулу Блонделя.

ФОРМУЛА БЛОНДЕЛЯ

Стремясь спроектировать безопасную и эффективную лестницу, француз Николя Франсуа Блондель разработал эффективный расчет идеальных размеров лестницы.

Блондель наблюдался между 63 и 64 см. Однако, эффективный, каждый 1 см высоты шага, шаг уменьшается на 2 см, когда он натыкается на ступеньку.

Следуя этому критерию, Блондель установил, что сумма высоты двух ступеней (подступенков) плюс одна проступь равна отклонению одной ступени, где идеальный размер составляет от 16 см до 18 см для высоты подступенка и не менее 25 см до проступи.

Однако мы должны учитывать вопрос доступности, который регулируется NBR 9050.

РАСЧЕТ ЛЕСТНИЦ СОГЛАСНО NBR 9050

Бразильская норма NBR 9050 устанавливает критерии и параметры доступности зданий для максимально возможного количества людей, независимо от возраста, роста или ограничений подвижности.

Согласно норме, мы должны использовать формулу Блонделя, , но мы должны использовать значения в диапазоне результатов, где у нас есть небольшая корректировка формулы.

Мы понимаем, что результат должен быть между 0,63 м и 0,65 м.

Но результат должен соответствовать следующему диапазону:

• Шаг (G) должен быть между 28 см и 32 см.
• Высота ступени (H) должна быть от 16 см до 18 см.

Может быть, при практическом применении эту концепцию будет легче понять. Ознакомьтесь со следующей темой ниже.

ПРИМЕР РАСЧЕТА — ПЕРЕПАД 2,85 м

Предполагая, что мы должны преодолеть перепад 2,85 м, нам необходимо узнать количество ступеней и размеры проступей и подступенков.

Согласно NBR 9050 максимальная высота ступени (подступенка) составляет 18 см. Взяв величину преодолеваемого промежутка и разделив на максимальную высоту подступенка, получим:

Очень часто получается десятичное число, которое подразумевает округление результата до 16 подступенков.

Однако это влияет на общую высоту. Ведь 16 подступенков по 18см дают нам в сумме 2,88м высоты. Для решения сохраним 16 ступеней и пересчитаем высоту подступенков.

Процесс прост, достаточно взять значение высоты (2,85 м) и разделить его на полученный результат (16 шагов).

С новым результатом для значения подступенка у нас есть информация, необходимая для формулы Блонделя, и мы получаем размер протектора.

С новым результатом для значения подступенка у нас есть информация, необходимая для формулы Блонделя, и мы получаем размер протектора.

Помимо лестницы правильного размера, в нашем проекте нам необходимо работать с качественными моделями, но нет необходимости делать конфигурации или даже вводить формулы. Вы можете рассчитывать на Blocks Revit, который предлагает доступ к высококачественной библиотеке и регулярно обновляется.

Откройте для себя плагин Blocks для Revit и настройте свой проект с помощью сотен параметрических семейств для проектов архитектуры и интерьера.

КАК РАССЧИТАТЬ ЛЕСТНИЦУ В REVIT?

В Revit лестницы являются системными семействами. То есть , их нельзя сохранить во внешние файлы, но можно скопировать из одного файла в другой или продублировать существующее семейство лестниц и настроить.

Расчет лестницы в Revit — это простой процесс, поскольку корректировки не требуют усилий.

В верхней панели инструментов Архитектура у нас есть панель Циркуляция . Внутри него у нас есть доступ к инструменту Stair .

Нажав на инструмент «Лестница», мы перейдем к панели «Свойства» , чтобы щелкнуть «Тип редактирования».

Здесь вы можете выбрать семейство и тип лестницы, для которых вы хотите установить расчет лестницы. Я собираюсь использовать семейство навесных лестниц и семейство Duplicate .

Я назову его NBR 9050 и нажмите ОК.

В окне свойств типа мы внесем необходимые коррективы, чтобы исправить нашу лестницу в поле правил расчета. В поле Правила расчета нажмите Изменить.

В окне Калькулятор лестницы мы можем внести необходимые корректировки, но нам нужно активировать поле Использовать калькулятор лестницы для расчета уклона.

В этом окне мы можем сделать необходимые корректировки для расчета лестницы по формуле Блонделя. Тем не менее, как мы видели ранее, мы также должны учитывать информацию, представленную в NBR 9050.

Процесс довольно прост. Начнем с формулы Блонделя, которая, согласно NBR 9050, выглядит следующим образом:

Итак, мы знаем, что должны умножить два шага на (в Revit как высоту) и добавить к значению проступи (в Revit как глубину). При этом у нас есть со значением 0,65 м.

Затем мы должны настроить диапазон значений для действительного результата расчета, который представляет собой интервал между 0,63 и 0,65 м, и который мы должны заполнить следующим образом:

• Максимальный результат для расчета лестницы: 0,65;
• Точный результат для расчета лестницы: автоматический;
• Минимальное воздействие для расчета лестницы: 0,63;

После завершения настроек мы можем нажать OK.

Окно закроется, и мы вернемся в окно свойств типа. Здесь мы можем завершить настройку в поле Правила расчета.

Согласно NBR 9050, диапазон результатов для подступенка и проступи должен быть:

• Ширина протектора (G) должна составлять от 28 до 32 см.
• Подступенок (H) должен быть от 16 см до 18 см.

Итак, заполним поля следующим образом:

• Максимальная высота подступенка: 0,18;
• Минимальная глубина протектора: 0,28.
• Минимальная ширина пролета: контролирует ширину лестницы, может быть изменена позже.

Готово! У нас есть семейство лестниц, сконфигурированных в соответствии с формулой Блонделя и NBR 9.050.

Вы по-прежнему можете настроить лестницу, изменив все ее характеристики в соответствии с вашими потребностями, и она по-прежнему будет иметь правильные размеры!

ЗАКЛЮЧЕНИЕ

Правильно подобранная лестница предлагает покупателю практичность, комфорт и безопасность, которые могут играть важную роль в дизайне здания, несмотря на то, что она является постоянным элементом движения.
