Расчет фундамента под дом из газобетона калькулятор

Выбор типа и расчёт фундамента для дома из газобетона

  • Основные характеристики домов из газобетона
  • Критерии выбора типа фундамента
  • Пример расчета ленточного монолитного фундамента
  • Расчет плитного фундамента

В настоящее время в частном малоэтажном строительстве применяются самые разнообразные материалы, каждый из которых имеет свои определенные достоинства и недостатки и способен в той или иной степени удовлетворить запросы и потребности застройщика. Прекрасной альтернативой традиционному строительству из силикатного или керамического кирпича является возведение частных домов из газобетонных блоков. Можно возвести фундамент для дома из газобетона своими руками.

Идеальное основание для дома из газобетона – монолитный или монолитно-ленточный фундамент.

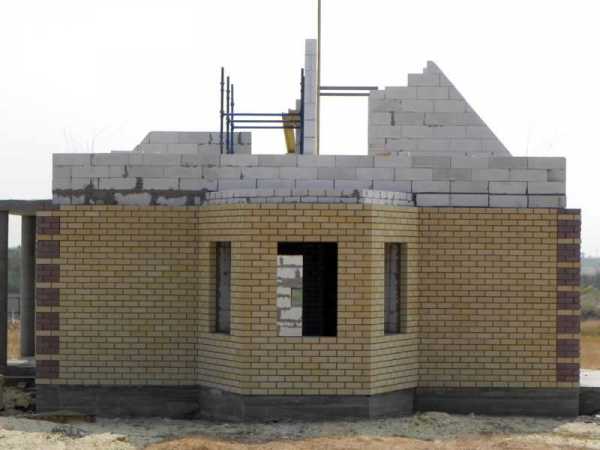

Основные характеристики домов из газобетона

Преимущества данного строительного материала сложно переоценить, учитывая целый ряд его неоспоримых достоинств. Вот лишь некоторые из них:

  • отличные теплоизоляционные свойства, способствующие эффективному энергосбережению;
  • точные геометрические размеры блоков с минимальными допусками, позволяющие возводить идеально ровные стены в сравнительно короткие сроки;
  • высокая паро- и воздухонепроницаемость, способствующая созданию в помещении комфортного микроклимата;
  • огнестойкость и экологичность;
  • сравнительно небольшой вес блоков на определенную площадь стен и, как следствие, минимальные нагрузки на фундамент.

Последний фактор является одним из наиболее важных, поскольку минимальный вес строительного материала позволяет в значительной степени ускорить и удешевить строительство.

Кроме того, возведение несущих стен из газобетонных блоков предполагает наличие менее массивного фундамента, что также существенно отражается на экономии. Фундамент для дома из газобетона может быть использован различных видов, каждый из которых имеет свои достоинства и недостатки.

Вернуться к оглавлению

Критерии выбора типа фундамента

Оценка типа глинистого грунта.

Когда речь заходит о выборе вида фундамента для дома из газобетонных блоков, потенциальный застройщик обычно сталкивается с двумя прямо противоположными мнениями по этому поводу. Одни специалисты утверждают, что в силу небольшого веса блоков вполне возможно ограничиться менее основательным фундаментом. Их оппоненты акцентируют внимание на том, что газобетонные блоки весьма чувствительны к деформирующим нагрузкам и при отсутствии надежного основания такие стены могут дать трещины. Для достижения наилучших результатов необходимо учитывать оба мнения.

Еще одним немаловажным фактором, существенно влияющим на выбор вида фундамента газобетонного дома, является тип почвы на участке, определенном под строительство. Лучшим вариантом будет скалистый или песчаный грунт. не подверженный морозному пучению. В этом случае в качестве основания для дома вполне подойдет монолитная железобетонная плита высотой от 20 см.

Варианты фундаментов под газобетонный дом.

Самые сложные грунты – глинистые и суглинки. На таких почвах предпочтительнее применять традиционный монолитный ленточный фундамент. закладывая его на всю глубину промерзания грунта. Нередко используется сочетание ленточного и плитного типов, когда лента заглубляется по всему периметру монолитной плиты.

Помимо ленты и плиты известна так называемая сборная технология, подразумевающая возведение фундамента из готовых блоков заводского изготовления. Благодаря легкости монтажа подобный метод позволяет сократить время на проведение фундаментных работ, однако применять его для строительства дома из газобетона не рекомендуется. Дело в том, что такие блоки обладают повышенным водопоглощением, и для защиты фундамента от влаги потребуется усиленная гидроизоляция. Кроме того, возможные подвижки тяжелых блоков гарантированно приведут к появлению трещин на стенах.

Вернуться к оглавлению

Пример расчета ленточного монолитного фундамента

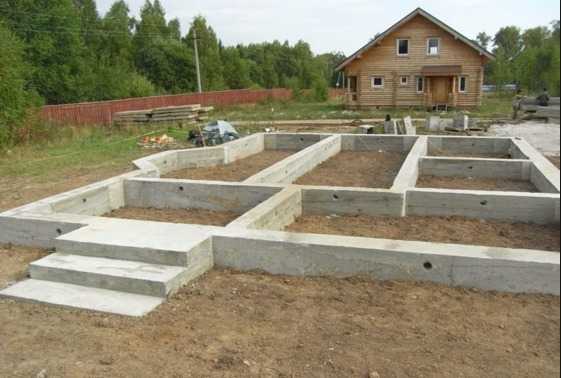

Схема устройства монолитного фундамента.

При строительстве дома из газобетона своими руками большинство технических расчетов приходится производить самостоятельно. Расчет фундамента не исключение. Очень важно отнестись к этому этапу работ со всей серьезностью, поскольку именно от фундамента будет всецело зависеть надежность и долговечность строения в целом.

Рассмотрим один из упрощенных вариантов методики расчета ленточного фундамента для дома из газобетона. Предположим, необходимо построить одноэтажный жилой дом из газобетонных блоков с размерами 10 на 9 м на глинистом грунте. В качестве прочих исходных данных берем следующие значения:

  • глубина промерзания грунта – 0,8 м;
  • расстояние от планировочной отметки до уровня грунтовых вод – менее 2 м;
  • суммарный вес всех элементов конструкции без фундамента М1 (рассчитывается отдельно) – 55,5 т.

Исходя из имеющихся данных, задаем предварительные параметры фундамента: общая длина периметра L с учетом центральной перегородки – 47 м; ширина R – 0,4 м; высота H – 0,8 м.

Площадь подошвы фундамента S определяется путем вычитания площади его внутренней части (8,2×9,2 = 75,44 м²) из общей площади дома (9×10 = 90 м²) плюс площадь центральной перегородки (0,4×8,2 = 3,28 м²):

S = 90-75,44+3,28 = 17,84 м².

V = S×H = 17,84×0,8 = 14,272 м³.

В качестве материала для заливки выбираем бетон марки не ниже М150. Удельный вес бетона данной марки согласно нормативам – 2500 кг/м³, следовательно, общий вес фундамента составит:

М2 = 14,272×2500 = 35,680 кг, или 35,68 т.

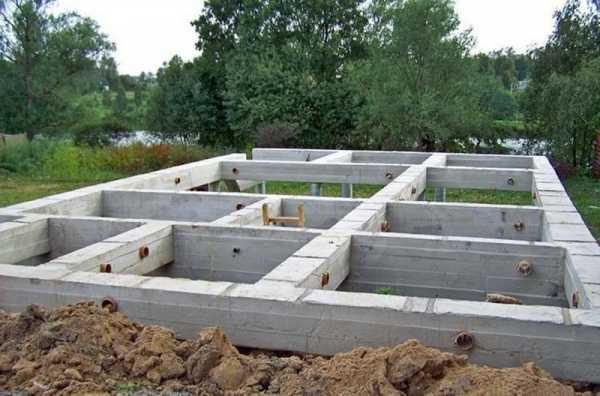

Этапы строительства монолитного железобетонного ленточного фундамента.

Таким образом, вес дома вместе с фундаментом будет равен:

М = М1+М2 = 55,5+35,68 = 91180 кг или 91,18 т.

К данному значению необходимо прибавить полезную нагрузку от находящейся в доме мебели, оборудования, людей и т.п. С запасом эта величина принимается равной всей площади дома, умноженной на 180 кг/м²:

М(нагр.) = 90×180 = 16200 кг, или 16,2 т.

Итого суммарный вес здания со всеми нагрузками составит:

М(общ.) = М+М(нагр.) = 91,18+16,2 = 107,38 т.

Далее необходимо провести проверку выбранных размеров фундамента на работоспособность. Для этого следует сравнить величину удельного давления на грунт под подошвой фундамента P с расчетным сопротивлением грунта R (в тоннах на м квадратный). Для этого суммарный вес здания делим на площадь подошвы:

P = M(общ.)/S = 107,38/17,84 = 6,019 т/м².

Значение сопротивления грунта R для глинистых почв равно 10,0 т/м². Для обеспечения запаса прочности фундамента необходимо, чтобы величина R на 15-20% превышала величину P. После произведения необходимых вычислений находим, что соотношение значений P:R в данном случае составляет 7,22:10,0. Отсюда следует, что сопротивление грунта существенно превышает действующую на него нагрузку. Следовательно, наиважнейшее условие надежной работы фундамента соблюдено и его размеры изначально были выбраны правильно.

Вернуться к оглавлению

Расчет плитного фундамента

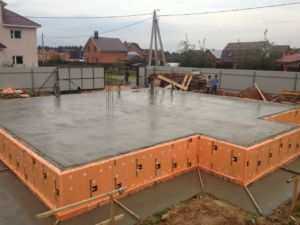

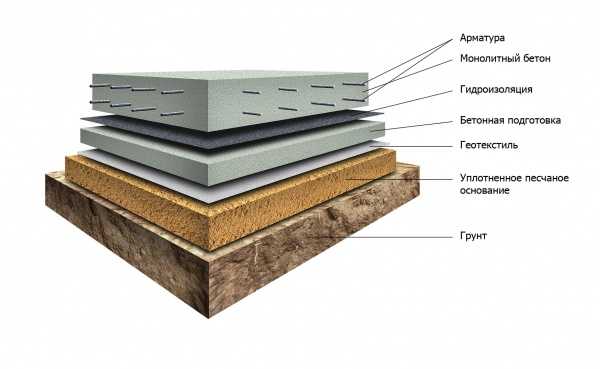

Схема монтажа монолитного плитного фундамента.

На проблемных грунтах с разнородным строением почвы и высоким уровнем грунтовых вод целесообразно использовать плитный фундамент. Такой тип основания может быть как монолитным, так и состоящим из отдельных железобетонных плит заводского изготовления.

Если возникают сомнения, какой лучше выбрать фундамент, то гарантированно безошибочным вариантом будет выбор в пользу монолитного плитного фундамента мелкого заложения. Он представляет собой цельную железобетонную плиту, размещенную на подложке из сыпучих материалов. Такая плита является “плавающей”, то есть она поднимается и опускается одновременно с сезонными подвижками грунта. Основные преимущества данного типа фундамента:

  • простота изготовления и относительно небольшая себестоимость;
  • отличные показатели прочности и несущей способности;
  • возможность размещения на абсолютно любых типах почв;
  • морозоустойчивость и повышенные теплоизоляционные свойства;
  • возможность использования в качестве пола для подвала или цокольного этажа.

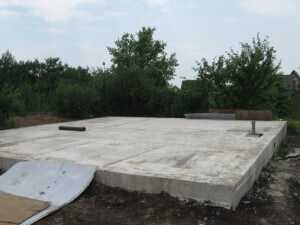

Монолитный фундамент обладает высокой прочностью и равномерно распределяет нагрузку от несущих стен по всей площади здания, уменьшая давление на грунт в каждой конкретной точке. Для придания еще большей прочности плиту зачастую усиливают дополнительными конструктивными элементами – ребрами жесткости, располагающимися, как правило, под несущими стенами здания.

Основой расчета плитного фундамента является определение его линейных размеров (длины и ширины), а также толщины плиты основания, которая может варьировать в пределах 20-30 см без учета высоты ребер жесткости. Значение толщины в 15 см целесообразно лишь для возведения легких построек на идеально непучинистых грунтах.

Самостоятельно рассчитать фундамент газобетонного дома не составит особого труда. Методика подобных вычислений аналогична расчету ленточного фундамента. Разница заключается лишь в том, что для плиты в ряде случаев возникает необходимость отдельного расчета ребер жесткости. Эти элементы могут быть как прямоугольного сечения, так и трапециевидной формы. После сложения значений массы собственно фундаментной плиты и ребер жесткости становится возможным проведение расчета конструкции по несущей способности грунта. Параллельно вычисляется необходимое количество строительных материалов.

Евгений Дмитриевич Иванов

© Copyright 2014–2017, moifundament.ru

  • работы с фундаментом
  • Армирование
  • Защита
  • Инструменты
  • Монтаж
  • Отделка
  • Раствор
  • Расчет
  • Ремонт
  • Устройство
  • Виды фундамента
  • Ленточный
  • Свайный
  • Столбчатый
  • Плитный
  • Другое
  • О сайте
  • Вопросы эксперту
  • Редакция
  • Контакты

  • Работы с фундаментом
    • Армирование фундамента
    • Защита фундамента
    • Инструменты для фундамента
    • Монтаж фундамента
    • Отделка фундамента
    • Раствор для фундамента
    • Расчет фундамента
    • Ремонт фундамента
    • Устройство фундамента
  • Виды фундамента
    • Ленточный фундамент
    • Свайный фундамент
    • Столбчатый фундамент
    • Плитный фундамент

Сбор нагрузок на фундамент или сколько весит мой дом

Пример расчета

Дом из газобетона размерами 10х12м одноэтажный с жилой мансардой.

  • Конструктивная схема здания: пятистенок (с одной внутренней несущей стеной по длинной стороне дома)
  • Размер дома: 10х12м
  • Количество этажей: 1 этаж + мансарда
  • Снеговой район РФ (для определения снеговой нагрузки): г.Санкт-Петербург – 3 район
  • Материал кровли: металлочерепица
  • Угол наклона крыши: 30⁰
  • Конструктивная схема: схема 1 (мансарда)
  • Высота стен мансарды: 1.2м
  • Отделка фасадов мансарды: кирпич лицевой фактурный 250х60х65
  • Материал наружных стен мансарды: газобетон D500, 400мм
  • Материал внутренних стен мансарды: не участвует (конек подпирают колоны, которые в расчете не участвуют из-за малого веса)
  • Эксплуатационная нагрузка на перекрытия: 195кг/м2 – жилая мансарда
  • Высота первого этажа: 3м
  • Отделка фасадов 1 этажа: кирпич лицевой фактурный 250х60х65
  • Материал наружных стен 1 этажа: газобетон D500, 400мм
  • Материал внутренних стен этажа: газобетон D500, 300мм
  • Высота цоколя: 0.4м
  • Материал цоколя: кирпич полнотелый (кладка в 2 кирпича), 510мм

Размеры дома

Длина наружных стен: 2 * (10 + 12) = 44 м

Длина внутренней стены: 12 м

Общая длина стен: 44 + 12 = 56 м

Высота дома с учетом цоколя = Высота стен цоколя + Высота стен 1-го этажа + Высота стен мансарды + Высота фронтонов = 0.4 + 3 + 1.2 + 2.9 = 7.5 м

Для нахождения высоты фронтонов и площади кровли воспользуемся формулами из тригонометрии.

АВС – равнобедренный треугольник

АС = 10 м (в калькуляторе расстояние между осями АГ)

Угол ВАС = Угол ВСА = 30⁰

ВС = AC * ½ * 1/ cos(30⁰) = 10 * 1/2 * 1/0.87 = 5.7 м

BD = BC * sin(30⁰) = 5.7 * 0.5 = 2.9 м (высота фронтона)

Площадь треугольника АВС (площадь фронтона) = ½ * BC * AC * sin(30⁰) = ½ * 5.7 * 10 * 0.5 = 14

Площадь кровли = 2 * BC * 12 (в калькуляторе расстояние между осями 12) = 2 * 5.7 * 12 = 139 м2

Площадь наружных стен = (Высота цоколя + Высота 1-го этажа + Высота стен мансарды) * Длину наружных стен + Площадь двух фронтонов = ( 0.4 + 3 + 1.2) * 44 + 2 * 14 = 230 м2

Площадь внутренних стен = (Высота цоколя + Высота 1-го этажа ) * Длина внутренних стен = (0.4 + 3) * 12 = 41м2 (Мансарда без внутренней несущей стены. Конек подпирают колоны, которые в расчете не участвуют из-за малого веса).

Общая площадь перекрытий = Длина дома * Ширина дома * (Кол-во этажей + 1) = 10 * 12 * (1 + 1) = 240 м2

Расчет нагрузок

Город застройки: Санкт-Петербург

По карте снеговых районов РФ город Санкт-Петербург относится к 3 району. Расчетная снеговая нагрузка для данного района составляет 180 кг/м2.

Снеговая нагрузка на крышу = Расчетная снеговая нагрузка * Площадь кровли * Коэффициент (зависит от угла наклона крыши) = 180 * 139 * 1 = 25 020 кг = 25 т

(коэффициент, зависящий от уклона кровли. При 60 градусов снеговая нагрузка не учитывается. До 30 градусов коэфф = 1, от 31-59 градусов коэфф. рассчитывается интерполяцией)

Масса кровли = Площадь кровли * Масса материала кровли = 139 * 30 = 4 170 кг = 4 т

Общая нагрузка на стены чердака = Снеговая нагрузка на крышу + Масса кровли = 25 + 4 = 29 т

Важно!Удельные нагрузки материалов показаны в конце данного примера.

Масса наружных стен = (Площадь стен мансарды + Площадь стен фронтонов) * (Масса материала наружных стен + Масса материала фасада) = (1.2 * 44 + 28) * (210 + 130) = 27 472 кг = 27 т

Масса внутренних стен = 0

Масса чердачного перекрытия = Площадь чердачного перекрытия * Масса материала перекрытия = 10 * 12 * 350 = 42 000 кг = 42 т

Эксплуатационная нагрузка перекрытия = Расчетная эксплуатационная нагрузка * Площадь перекрытия = 195 * 120 = 23 400 кг = 23 т

Общая нагрузка на стены 1-го этажа = Общая нагрузка на стены чердака + Масса наружных стен мансарды + Масса чердачного перекрытия + Эксплуатационная нагрузка перекрытия = 29 + 27 + 42 + 23 = 121 т

Масса наружных стен 1-го этажа = Площадь наружных стен * (Масса материала наружных стен + Масса материала фасада) = 3 *44 * (210 + 130) = 44 880 кг = 45 т

Масса внутренних стен 1-го этажа = Площадь внутренних стен * Масса материала внутренних стен = 3 * 12 * 160 = 5 760кг = 6 т

Масса перекрытия цоколя = Площадь перекрытия * Масса материала перекрытия = 10 * 12 * 350 = 42 000 кг = 42 т

Эксплуатационная нагрузка перекрытия = Расчетная эксплуатационная нагрузка * Площадь перекрытия = 195 * 120 = 23 400 кг = 23 т

Общая нагрузка на стены 1-го этажа = Общая нагрузка на стены 1-го этажа + Масса наружных стен 1-го этажа + Масса внутренних стен 1-го этажа + Масса перекрытия цоколя + Эксплуатационная нагрузка перекрытия = 121 + 45 + 6 + 42 + 23 = 237 т

Масса цоколя = Площадь цоколя * Масса материала цоколя = 0.4 * (44 + 12) * 1330 = 29 792 кг = 30 т

Общая нагрузка на фундамент = Общая нагрузка на стены 1-го этажа + Масса цоколя = 237 + 30 = 267 т

Вес дома с учетом нагрузок

Общая нагрузка на фундамент с учетом коэффициента запаса = 267 *1.3 = 347 т

Погонный вес дома при равномерно распределенной нагрузке на фундамент = Общая нагрузка на фундамент с учетом коэффициента запаса / Общая длина стен = 347 / 56 = 6,2 т/м.п. = 62 кН/м

При выборе расчета нагрузок по несущим стенам (пятистенок – 2 наружных несущих + 1 внутренняя несущая) получились следующие результаты:

Погонный вес наружных несущих стен (оси А и Г в калькуляторе) = Площадь 1-ой наружной несущей стены цоколя * Масса материал стены цоколя + Площадь 1-ой наружной несущей стены * (Масса материала стены + Масса материала фасада) + ¼ * Общая нагрузка на стены чердака + ¼ * (Масса материала чердачного перекрытия + Эксплуатационная нагрузка чердачного перекрытия) + ¼ * Общая нагрузка на стены чердака + ¼ * (Масса материала перекрытия цоколя + Эксплуатационная нагрузка перекрытия цоколя) = (0.4 * 12 * 1.33) + (3 + 1.2) * 12 * (0.210 + 0.130) + ¼ * 29 + ¼ * (42 + 23) + + ¼ * (42 + 23) = 6.4 + 17.2 + 7.25 + 16.25 + 16.25 = 63т = 5.2 т/м.п. = 52 кН

С учетом коэффициента запаса = Погонный вес наружных стен * Коэффициент запаса прочности = 5.2 *1.3 = 6.8 т/м.п. = 68 кН

Погонный вес внутренней несущей стены (оси Б) = Площадь внутренней несущей стены цоколя * Масса материала стены цоколя +Площадь несущей стены * Масса материала внутренней несущей стены * Высота несущей стены + ½ * Общая нагрузка на стены чердака + ½ * (Масса материала чердачного перекрытия + Эксплуатационная нагрузка чердачного перекрытия) + ½ * Общая нагрузка на стены чердака + ½ * (Масса материала перекрытия цоколя + Эксплуатационная нагрузка перекрытия цоколя) = 0.4 * 12 * 1.33 + 3 * 12 * 0.16 + ½ * 29 + ½ * (42 + 23) + ½ * (42 + 23) = 6.4 + 5.76 + 14.5 + 32.5 + 32.5 = 92 т = 7.6 т/м.п. = 76 кН

С учетом коэффициента запаса = Погонный вес внутренней несущей стены * Коэффициента запаса прочности = 7.6 *1.3 = 9.9 т/м.п. = 99 кН

Удельные нагрузки материалов

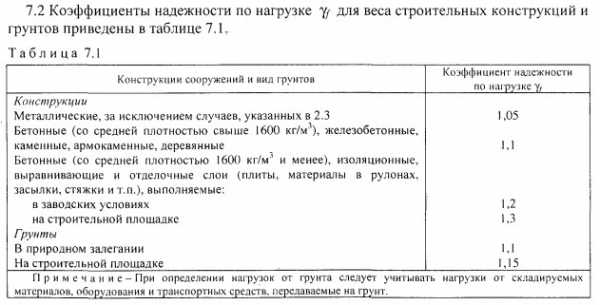

Для определения расчетных значений нагрузок необходимо умножить значения удельных нагрузок на коэффициент надежности по нагрузки согласно СП 20.13330.2011 «Нагрузки и воздействия».

В данном калькуляторе расчетные значения взяты только для снеговой и эксплуатационной нагрузки на перекрытия. Вес большинства материалов дома был изначально взят с запасом.

Для учета веса отделочных материалов, утеплителей, крепежей и других неучтенных элементов и нагрузок необходимо выбрать коэффициент запаса (последний пункт в калькуляторе).

ГОСТы, книги, программы

Комментарии

24.03.2016 21:06:04 Максим Гвоздев

Для более точного расчета добавил еще дополнительные нагрузки: стяжка пола и выравнивание стен. Если у вас в доме 3 перекрытия и стяжка предусмотрена только для 2-х, то при условии толщины стяжки в 50мм выбираем 100мм. По выравниванию стен, думаю, вопросов не должно возникнуть. Алгоритм расчета: площадь внутренних стен *2 (выравнивание с 2-х сторон) + площадь наружных стен ( здесь получится небольшой запас на толщину стен, так как выравнивание происходит внутри дома, а не снаружи). На что хочу обратить внимание. В калькуляторе не учтенные элементы рассчитываются в большую сторону. Поясню. В калькуляторе нет понятия жилая площадь. Эксплуатационная нагрузка на перекрытия, стяжка пола и масса перекрытий рассчитываются по площади, равной площади дома в плане. То есть если дом размером 10х12м, то нагрузки будут рассчитываться для 120м2. В калькуляторе нет учета окон и дверей, хотя те имеют меньшую массу, чем стены (тем более кирпичные либо монолитные). Поэтому при выборе коэффициента запаса прочности обратите внимание на то, что некий запас уже есть в наличии.

24.03.2016 21:06:12 Максим Гвоздев

Добавил для 1-го этажа полы по грунту. Есть небольшая особенность. Если кто будет считать вес дома с учетом стяжки, то общую толщину стяжки на все перекрытия нужно выбрать без учета стяжки полов по грунту.

24.03.2016 21:06:29 uistoka

Если у меня крыша вальмовая, то нагрузка примерно такая же будет как при двускатке?

24.03.2016 21:06:38 Максим Гвоздев

uistoka, Будут конечно небольшие отличия, но не значительные. У двухскатной есть фасады, у вальмовой их нет. Площадь кровли и снеговая нагрузка при одинаковом угле наклона думаю будет практически одинаковая. Просто из итогового результата нужно будет вычесть вес фасадов (с учетом коэф запаса, если он был использован).

24.03.2016 21:07:02 Xohol

1. Не нашел поезной нагрузки 1-го и 2-го этажа. только мансарды. Так задумано? "Таблица №29. Расчетные полезные нагрузки, действующие на перекрытия в соответствии со СНиП 2.01.07-85 Расчетное значение нагрузки (кг/м2) Здания и помещения Квартиры жилых зданий, детские дошкольные учреждения, дома отдыха, Административные здания, учреждения, научные организации, классные помещения, бытовые помещения промышленных предприятий и общественных Кабинеты и лаборатории научных, лечебных и образовательных учреждений 240 общежития, гостиницы и т. п. 195 " (с), А. Дачник 2. В книге А. Дачника написано о ветровой нагрузке на фундамент. "На практике ветровую нагрузку на фундамент ориентировочно рассчитывают по эмпирической формуле: Ветровая нагрузка = площадь здания Х (40 + 15 х высота дома) Считаем ветровую нагрузку на фундамент нашего дома площадью 100 м2 и высотой 7 метров: 100 х (40 + 15 х 7) = 14500 кг" (с.), А. Дачник. 3. Минимальная ширина ленты рассчитывается след. образом. "Дано: 1. Газобетонный дом размером в плане 10 м на 10 м 2. Расчетная суммарная нагрузка от дома на грунт 191 000 кгс 3. Общая длина фундамента по периметру дома с двумя внутренними лентами 56 м 4. Несущая способность суглинка на участке 1 кг/см2.(В расчетах лучше пользоваться минимальными значениями несущих способностей грунтов, если они достоверно не известны). Решение: 1. Переводим длину фундамента в сантиметры: 56 метров = 5600 см 2. Находим минимально достаточную ширину фундамента: Суммарную нагрузку делим на длину фундамента и несущую способность грунта: 191000 / 5600 / 1 = 34, 1 см Полученная минимальная достаточная ширина мелкозаглубленного ленточного фундамента составляет 34,1 (35) см." Ваши единицы измерения кН легко переводятся в кгс. Все вышенаписанное прошу принять как конструктив для калькулятора, а не поиск недостатков системы. ) Книга очень достойная, информации много. Считаю, что данный материал просто необходим к изучению при проектировании собственного фундамента. При внесении поправок в калькулятор отдельные главы в книге можно будет пропустить. )

24.03.2016 21:07:13 Максим Гвоздев

Xohol, Спасибо за полезные замечания! 1. Полезную нагрузку можно выбрать только для чердачного помещения. Если это жилая мансарда, то выбираем полезную нагрузку 195кг/м2, если холодный чердак то 90кг/м2. Можно конечно и наоборот, все зависит от способа эксплуатации чердачного помещения. Для остальных перекрытий в доме полезная нагрузка стоит по умолчанию 195кг/м2. 2. Ветровую нагрузку в целом для загородных домов можно не учитывать. У нас ведь коэф. запаса есть, куда всю мелочевку и соберем. Хорошо описано здесь #8. Хотя идея была сделать. Посчитаю еще, может и сделаю. Сделал заметку. 3. Вы здесь уже я как понял говорите про калькулятор по проектированию ленточного фундамента? В самом калькуляторе после нажатия кнопки «Рассчитать» появляется результат. Там в результатах есть графа «Расчет» где описаны формулы и цифры. Я специально сделал для наглядности.

24.03.2016 21:07:29 user

Добавьте пожалуйста возможность просчета стен из камня-ракушечника (380мм*180мм*180мм) различных марок М-15,- М-25, М-35 Спасибо

Пример расчета ленточного фундамента для дома из газобетона по несущей способности грунта

Здравствуйте, Валера! Вопрос-ответ это платный сервис, предлагающий сменить браузер и неизвестную мне платежную систему. Новые сервисы нета для меня проблематичны, поскольку я тяжело ориентируюсь. Могу оплатить с вебмани, либо картой Visa. ((2 день сижу считаю. А посчитал только вес несущих стен и перегородок. Тяжело для меня, поскольку гуманитарий)). Может как-то в личку по эл.почте? Вложение добавил с планами. Фундамент планируется 13*8.9. Стены газобетонные блоки 600*250*400, перегородки из газобетонных блоков 600*250*100, второй этаж мансардный, перекрытие второго этажа по деревянным балкам. Кровля мягкая, отделка навесные панели AT-Wall, лицевой кирпич пустотелый, вагонка. Во сне уже 2 ночь котлован под фундамент рою. Все очень просто, но как копнешь. Планирую строиться в г. Волжском Волгоградская обл. метрах в 500 от р. Средняя Ахтуба. Глубина промерзания 1,2 м, ур-нь грунтовых вод 2 м. Грунт — суглинок.

Источники: http://moifundament.ru/raschet/fundamenta-dlya-doma-iz-gazobetona.html, http://www.gvozdem.ru/stroim-dom/kalkulyatory/sbor-nagruzok-na-fundament.php, http://www.builderclub.com/statia/primer-rascheta-lentochnogo-fundamenta-dlya-doma-iz-gazobetona-po-nesushchey-sposobnosti-grunta

1pofundamentu.ru

Калькулятор стройки дома из газобетона. Выбор типа и расчёт фундамента для дома из газобетона

Газобетон очень широко используется для строительства зданий и сооружений. Этот материал быстро заработал популярность за счёт низкой цены, малого веса, удобства при возведении конструкции и низкой теплопроводности, а значит, дом будет тёплым.

Малый вес материала поможет сэкономить на фундаменте, хорошая изоляция экономит средства на утепление стен, поэтому реальная экономия возрастает сравнительно с номинальной.

Но такой материал хрупкий, плохо работает на изгиб. Поэтому необходимо подобрать фундамент, который будет учитывать все недостатки, а также хоть отчасти их нивелировать.

Виды фундаментов, которые используют для возведения зданий из газоблоков:

  • ленточный;
  • столбчатый;
  • монолитный;
  • железобетонная плита.

Для того чтобы определиться, с видом фундамента необходимо выполнить расчёт нагрузки, выяснить характеристики грунта, глубину промерзания грунта данного региона, установить сейсмическую обстановку зоны выполнения строительных работ.

Чтобы правильно рассчитать фундамент, понадобится помощь квалифицированного специалиста. Online калькулятор, представленный далее, поможет определиться с потребностями в материалах даже тем, кто плохо разбирается в строительстве.

Ленточный фундамент представляет собой железобетонную конструкцию в виде ленты с замкнутым контуром. Его устраивают под несущие стены здания. Этот фундамент для дома из газобетона подходит лучше всего, и именно он наиболее часто используется.

Последовательность устройства ленточного основания

  • Выполняется разбивка осей.
  • Роется траншея необходимой глубины. Газобетон лёгкий материал и тут можно сэкономить, но нужно учитывать глубину промерзания грунта. Какой глубины будет траншея - определит расчёт.
  • В траншее делается песчаная подушка, затем выполняется подсыпка дренажного материала.
  • Установка опалубки, лучше использовать щитовую опалубку.
  • В опалубку помещается арматурный каркас.
  • Заливается бетонным раствором с параллельным уплотнением вибратором.

Если не очень большие нагрузки на основание, а грунт достаточно прочный и не рыхлый, то фундамент под дом из газобетона можно установить столбчатый. Такой вид основания очень экономичный.

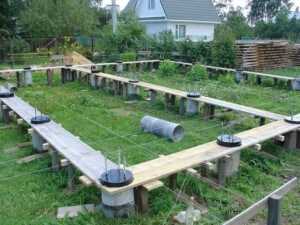

Столбы устанавливаются только под углы сооружения, на пересечении несущих стен и в местах повышенной нагрузки. То, какой будет шаг столбов, зависит от конструкции сооружения, но не шире 2,5 метров.

Необходимые

kupildoma.ru

калькулятор-онлайн, особенности пеноблоков, условия выбора оснований

Всякий раз, когда организовывается строительный процесс, возникает необходимость выполнения калькуляции денежных затрат. Можно свести к минимуму возможные убытки и добиться нужного результата, если привлечь к участию профессионального застройщика. Ориентировочные издержки на строительство можно вычислить, используя онлайн-калькулятор. Расчет фундамента для дома из газобетона предполагает сбор определенного количества первоначальной информации.

Порядок вычислений онлайн-калькулятора

Основой для калькуляции служит простая арифметика. Чтобы вычислить объём, необходимо указать ширину, длину и высоту проектируемого объекта. Учитываются установленные порядки и правила, предъявляемые к индивидуальным конструкциям, выбранным для проекта.

Принимается в расчёт актуальность цены используемых материалов, инструментов, привлекаемой техники и труда нанимаемых работников. Все вычисления в онлайн-калькуляторе базируются на реальных и одобренных проектах. Благодаря этому при моделировании частных жилых домов получается максимально реалистичный результат.

Регулярная практика в подрядной деятельности даёт возможность учесть даже незначительные ресурсные затраты. Подлинность расчёта фундамента под газобетонный дом гарантируется путём суммирования отдельно взятых расчетов каждого этапа строительства:

  • заложение несущей конструкции;
  • выстраивание стен и плитоперекрытий;
  • монтаж лестниц, дверей и окон;
  • монтаж кровли с подготовкой дымохода;
  • отделка фасада.

Онлайн-калькулятор может оказать помощь при расчетах стоимости всего строительного процесса или ремонта отдельных элементов жилища. Перед началом вычислений необходимо определиться с вариантами конструирования фундамента.

Фундамент из газобетона

Определяющими факторами, в результате которых газобетон обрёл массовое признание, стали разумная цена (постройка жилища из газобетона выйдет в 2 раза дешевле, чем постройка кирпичного дома) и короткий срок выполнения проекта.

Материал обладает низкой прочностью, поэтому неоправданно тратить бюджет на массивную монолитную основу под газобетонную постройку. Произвести расчет фундамента под дом из газобетона калькулятором-онлайн на прочность не удастся, для этого лучше прибегнуть к помощи специалистов. Это обусловлено тем, что для архитектурно-инженерных вычислений требуется целый ряд исходной информации, которую получить без квалифицированной помощи экспертов невозможно.

Помимо этого, потребуется внесение многочисленных корректировок по предварительным результатам. Поэтому рассчитать фундамент под дом из пеноблоков калькулятор не сможет, но поможет решить вопрос с расчетом необходимого объема стройматериалов и цен на них.

Критерии выбора

Строительный опыт указывает на то, что износоустойчивость дома и его безаварийное использование в значительной степени зависят от прочности фундамента, ключевая роль которого заключается в перераспределении и передаче веса от сооружения на основание. Поэтому перед началом строительства дома проводится исследование грунта, чтобы определить его структуру и способность нести нагрузку. Величина нагрузки складывается из веса всех сооружений, нагрузки на «несомые» части здания и массы снежного покрова.

Для строительства домов из газобетона в большинстве случаев применяют ленточный и плитный типы фундамента. Чтобы рассчитать фундамент для дома из газобетона, следует принимать во внимание:

  • глубину промерзания грунта;
  • расположение грунтовых вод;
  • параметры планируемого дома;
  • плотность почвы.

Преимущества ленточного типа в том, что он прост в конструировании и его можно построить самостоятельно. Правильно выполненный чертеж основания — это важный аспект прочного и безопасного сооружения.

На начальной фазе выполняется разметка строительной площадки. Обследуется грунт в месте застройки, чтобы определить самую низкую точку.

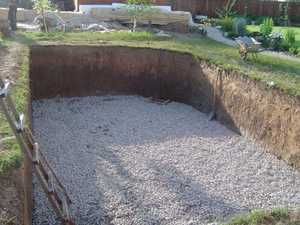

Если площадь будущего здания небольшая, для него подойдет котлован не глубже 50 см. Дно котлована покрывают песчаной подушкой с гравием. Высота каждого слоя составляет 120—150 мм. Все слои обильно орошаются водой и для плотности утрамбовываются ручным вибратором. Далее укладывают гидроизоляционную пленку, которая поможет повысить прочность сформированного основания.

После этого подготавливается опалубка для основания из струганных досок. Она демонтируется после заливки цементного раствора на 5—7 день. Для придания жесткости опалубке применяют арматурные прутья диаметром 10—12 мм. Заливают раствор бетона и оставляют на 30 дней, чтобы он застыл. Чтобы обеспечить сохранность бетона и предотвратить проникновение влаги в жилище, выполняются гидроизоляционные работы. Гидроизоляцию наносят горячим методом, применяя паяльную лампу.

tvoidvor.com

Расчет фундамента для дома из газобетона калькулятор

Перед началом постройки обязательно выполняется расчет фундамента, необходимого для дома из газобетона, калькулятор, имеющийся на сайтах многих строительных порталов и прочих тематических ресурсов, позволяет оценить примерные затраты на данный этап жилого строительства. Пользоваться им легко и просто. Для этого нужно ввести количество этажей и жилую площадь коттеджа или таунхауса, потом, при помощи пары кликов, получить сумму – это приблизительный расчет стоимости. Данные, полученные подобным образом, полезны лишь в ознакомительных целях, отталкиваться от них, планируя бюджет, не целесообразно. Более того, помимо стоимости в выборе фундамента нужно учитывать эксплуатационные характеристики каждого вида основы. Оценивать и делать выбор в пользу того или иного типа фундамента следует, исходя из особенностей самого здания, которое планируется построить, а также климатических особенностей местности и особенностей почвы на участке будущей застройки.

Краткая характеристика газобетонных конструкций

Газобетон – экономичный и удобный материал для строительства. При возведении частных домов он получил очень широкое распространение. К тому же, такие постройки могут эксплуатироваться в любых климатических условиях. Правда, температурные пики и глубина промерзания грунта влияют на выбор основания дома.
Недостатком данного строительного материала является его малая прочность на изгиб. Именно потому газобетонное здание нуждается в очень прочной основе. Это послужит залогом долговечности постройки.

Факторы выбора основы дома

Обязательно производятся расчеты фундамента для дома из газобетона, калькуляция, в данном случае, отталкивается от следующих факторов:

  • общий вес здания, в том числе, его перекрытия и крыши,
  • геологическая особенность территории,
  • характеристика рельефа участка застройки.

Принято считать, что чем глубже залегает фундамент, тем он, соответственно, надежнее. Это верно, но при этом стоит учитывать и тот факт, что вместе с увеличением глубины закладки основы повышается также ее стоимость. Подбирать тип фундамента для дома из газобетона нужно, исходя из соотношения расходов на него, а также основных эксплуатационных характеристик.

Независимо от бюджета строительства, на выбор глубины залегания влияют следующие факторы:

  • фундамент не должен располагаться выше, чем 500 см от поверхности земли,
  • когда несущий слой почвы выбран, основание должно погружаться не более, чем на 15 см,
  • если возможно, то закладка фундамента должна производиться выше уровня залегания грунтовых вод,
  • при обустройстве в доме цокольного этажа или подвала основание должно заглубляться в почву на 500 см ниже его уровня.

Точность и правильность расчетов, в данном случае, послужит залогом прочности и долговечности дома. Если онлайн-калькулятор дает лишь примерное, можно сказать, общее понимание стоимости обустройства фундамента, то для строительства нужны гораздо более точные и скрупулезные просчеты.

По запросу «расчет фундамента для дома из газобетона, калькулятор» можно найти не только, собственно, сами онлайн-калькуляторы, но и примеры расчетов фундаментов жилых зданий для тех или иных условий. Тем, кто не имеет опыта в подобном деле, лучше нанять для выполнения данной задачи профессионала, которые предоставляют услуги возведения фундамента под ключ. Полезно будет и самостоятельно ознакомиться с общей системой подсчета, чтобы лично проверить все, что рассчитал специалист.

Поскольку строительство коттеджа или таунхауса – дело отнюдь не дешевое, нужно использовать любую возможность сэкономить. Но, важно помнить, что экономия ни в коем случае не должна идти вразрез с качеством.

ecodomia.ru

Фундамент под газобетонный дом расчет

Как рассчитать толщину плитных монолитных фундаментов

Эскиз с указанием толщины плитного фундамента

Монолитные плитные фундаменты можно встретить не только в частном, но и хозяйственном строительстве. Монолитные плиты способны выдерживать большие нагрузки, масса построенного здания равномерно распределяется между плитой и грунтом, поэтому фактор проседания в таких основаниях отсутствует.

Они могут быть различной конструкции, глубины установки и типа, но в целом, состоят из бетона и арматурного пояса. Дополнительно используется песчано-гравийная подушка и гидроизоляция, но это уже сопутствующие материалы и на толщину, собственно, плиты они не влияют. Часто используются как основание для газобетонных и кирпичных зданий.

Какие параметры влияют на расчет плиты

Схема с указанием толщины всех слоев плитного фундамента

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

  • материал будущего здания, это может быть дерево, кирпич или газобетон;
  • расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
  • расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
  • толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м. Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Для чего нужно рассчитывать толщину плитного фундамента

Толщина готового плитного основания под здание

Все расчеты плитных оснований всегда делаются в строгом соответствии с нормами ГОСТ и СНиП. Если будет точно рассчитано, какая конструкция для данного здания будет оптимальной, то можно точно рассчитать необходимое количество бетона для его возведения и фундамент получится очень прочный, как и будущий дом.

Перед началом расчетов нужно дополнительно получить следующие данные:

  1. Общий периметр фундамента (соответствует размерам дома, может быть немного больше за счет дополнительной отмостки или внешнего гидроизоляционного слоя).
  2. Суммарную площадь плиты с учетом всех защитных слоев и гидроизоляций.
  3. Площадь поверхностей, которые прямо контактируют с грунтом.
  4. Количество строительных материалов
  5. Расчетные нагрузки на почву за счет подошвы.

А также необходимы данные о конструкции арматурного пояса, периодичности ячеек и общего веса арматуры.

Расчет песчано-щебеневой подушки

Схематическое отображение плитного фундамента с указанием толщины песчано-щебневой подушки

Толщина подушки часто меняется в зависимости от состояния грунта и типа здания, а также из чего дом сделан. Толщина зависит от множества показателей, ведь для деревянных зданий достаточно подушки толщиной в 15 см, а вот для массивных домов из газобетона – уже не менее полуметра. Но, как правило, толщина подушки рассчитывается для каждого дома индивидуально, тут учитываются следующие факторы:

  • состояние и структура грунта;
  • степень промерзания почвы;
  • пучение почв и сезонные подвижки;
  • влажность почвы и высота залегания грунтовых горизонтов;
  • материал дома и суммарная масса здания;
  • размеры плиты.

Щебень в подушке нужен для компенсации пучинистости грунта, поэтому невысокую плотность почвы щебень компенсирует каменистостью. Также это отличный дренажный материал, особенно на глинистых грунтах с высоким содержанием влаги. Песок обеспечивает равномерное распределение массы здания по всей площади подошвы.

Пример расчета основных параметров плиты фундамента

Эскиз оптимальной толщины плиты фундамента

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

  1. Принимается типичное здание из газобетона площадью 100 м² (10х10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
  2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
  3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
  4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Зато, если сразу сделать расчет фундаментной плиты, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.

Фундамент для газобетонного дома

Желание людей жить в комфортном доме заставляет их изобретать, применять лучшие материалы, облегчающие и качественно улучшающие постройку здания. Газобетон – многоцелевой материал, какой используется в строительстве. Применение качественного газобетона обеспечивает долговечность и экономичность. Всегда актуальным выступает вопрос выбора фундамента под такой дом.

Газобетон – пористый камень, изготовленный из воды, кварцевого песка, цемента и газообразующих материалов. Специальные формы наполняют подготовленной смесью, в них благодаря газообразователям, смесь увеличивается в объеме. После затвердения ее разрезают на необходимые размеры и подвергают закалке.

Фундамент под дом из газобетона выбирается, исходя из свойств материала. Нужно хорошо ознакомиться со всеми версиями и найти подобающий вариант. Дома из газобетонного сырья можно построить на следующих видах фундамента:

Каждый из них обладает хорошими характеристиками и недостатками. Необходимо знать все характерные черты, чтобы знать, какой из вариантов больше прослужит под домами.

Монолитный

Фундаменты в виде монолитной плиты – лучший вариант. Они обладают лучшими свойствами: мощное несущее предназначение и пригодность для сооружения на любой почве. Подготовка начинается с вынимания почвы под фундаментом. Углубленность достигает 30-40 см. Затем подготавливают увлажненную песчаную подушку, закрывают ее гидроизоляцией по очертанию намеченного основания. На высоту влияет структура и общий вес строения.

Дальнейший шаг — построение крепи из арматуры, напоминающей сетку. Каркас может складываться из одного слоя или двух. Лучшим будет второй способ, более крепкий и надежный. Для защиты каркаса снизу устанавливают подставки. Арматуру укладывают в одну сторону, затем поперечно слою материала, связывают ее стальной проволокой. Смонтировав первый слой, устанавливают новые подставки для второго пласта. Крепь укладывается так, чтобы пласт бетона над нею достигал не менее 5 см.

Подготовленный каркас заливают бетонным раствором. Его возможно сделать своими руками или заказать готовый. Для обеспечения синхронного застывания всей поверхности, заливают каркас за одни раз. Форму под фундаментом не убирают до полного его застывания.

Железобетонное единое основание обеспечит защиту дома от усадки, а, значит, и от расселин на стенах, является одним из наилучших способов. Но монолитная пластина – самый затратный способ, поэтому останавливать свой выбор на таком виде стоит, взвесив все за и против.

Железобетонный

В таком фундаменте бетон укладывается по всей площади будущего здания, включая форму, поддерживающую каркас. Арматурная сетка, уложенная в два слоя, придает прочность фундаменту, а большая площадь уменьшает нагрузку на грунт. Высота основания включает в себя надземную (10 см) и подземную (40 см) части. Перед формированием двух слоев арматуры, укладывают гидроизоляцию. Подготовленная арматура заливается бетоном, которому дают время затвердеть. После этого формируют арматурный каркас для будущей формы. Для препятствия вытекания бетона, крепкий каркас изнутри выстилается рубероидом или толстой клеенкой.

Выложенная слоями бетонная масса равномерно распределяется. Для устранения завоздушивания ее прокалывают штыковой лопатой и простукивают опалубку. Снять форму возможно после полного застывания бетонной массы.

Армированная строительная лента располагается по контуру всех несущих стен и внутренними перегородками. При ленточном основании здание оснащено крепкой основой. Но для этого стоит учитывать тип грунта под ним. Фундамент под дом из газобетона, принимая во внимание характеристику почвы, подразделяют на мелкозаглубленный и заглубленный. Заглубленную основу делают на глинистой почве, на песчаной – мелкозаглубленную.

Влага газобетоном может легко впитываться, поэтому лучше сделать цоколь высотой 50 см над уровнем земли и проложить хорошую гидроизоляцию.

Ленточный фундамент обязательно оснащается арматурным каркасом, который придает прочность, жесткость. Главным недостатком ленточной базы считают «затратность» и трудоемкость. Если финансовые вложения не пугают, а работа не страшна, и вы знаете все о газобетоне — ленточный фундамент -лучшее предложение для вашего дома.

Столбчатый

Для домов небольшого размера, особенно в один этаж, лучшей версией будет столбчатый фундамент. Правильная конструкция уменьшит расходы и будет надежной основой дому. Для данного вида работ выдерживают особые требования:

  • нельзя применять такой фундамент на слабых грунтах;
  • расширенные у основания столбы вкапывают ниже промерзания грунта на 20-30см;
  • верх усиливается монолитной лентой, которая делает жесткой основу.

Линия столбов расположена в углах будущего дома, в местах соединения стен и под длинными промежутками. Столбы углубляют на глубину промерзания почвы, или на высоту 30-60 см сверху песчаной подушки .

Сверху столбов укладывают опалубку и заливают подушку основания. Каркас такого основания должен состоять из двух рядов арматуры. Высота, ширина, поперечное сечение рассчитываются специалистами. Столбчатый фундамент — хорошая экономия денежных средств, но не подходит для зданий с цокольным этажом или подвальными помещениями.

В последнее время в строительстве набирает популярности использование свайных фундаментов. По конструкции он похож на столбчатый, но вместо столбов используют сваи или опоры. В отличие от столбов, сваи уже, длиннее и разделяются на следующие виды:

Винтовые сваи — железные трубы с лопастями внизу для легкого вхождения в грунт. Мелкозаглубленный метод установки позволяет ввинтить их своими руками, для большей глубины потребуется использовать особенное приспособление. Внутри сваи заполняются бетоном.

Для буронабивных свай подготавливают скважины. Внутрь труб вставляют арматурный каркас и бетонируют. На практике чаще используют винтовые и буронабивные сваи. Верхушки установленных свай объединяют опорной конструкцией, которая позволяет выполнять кладку. Свайный фундамент для дома из газобетона неустойчив к движению грунта, поэтому применять такой вид можно только на плотных грунтах.

Оптимальность расчетов

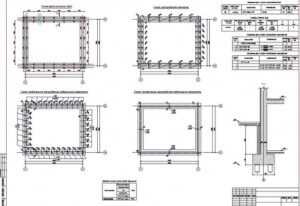

Профессиональный чертеж конструкции.

Проведение правильных расчетов требует знания некоторых параметров:

  • степень постоянной нагрузки;
  • непостоянная нагрузка;
  • вес конструкции.

Непостоянная нагрузка — сезонные осадки и их влияние на здание. Постоянная нагрузка состоит из массы здания, обстановки и людей, которые будут находиться в здании.

Выяснив расчеты нагрузки, проводят подсчеты единой пластины. Исходя из практики, высота плиты должна быть не менее 40 см, при этом ее подземная часть 10 см, остальное — надземная. Подсчитав толщину и общую площадь цоколя, можно подойти к расчетам количества строительного материала.

Критерии выбора фундамента

Виды фундаментов не меняются, они традиционны. Какой тип выбрать – вопрос сложный. Сделать правильный выбор помогут следующие критерии:

  • Характеристика почвы. Оценить свойства на глазок не получится, да и опасно – нужен точный результат, ведь под слоем песка может оказаться прослойка торфа, а это — проблема для дома. Сначала необходимо провести геологические мероприятия на земельном участке. Придется обратиться к специалистам. Они определят вид грунта, промерзание почвы, глубину грунтовых вод, оценят опасность продвижения почвы, вынесут резолюцию и дадут разъяснение по строительству.
  • Рельеф участка накладывает свой отпечаток на выбор фундамента. Дом хотят иметь в хорошем, красивом месте, с видом на воду. Склоны, обрывы, овраги, перепады высот несут вероятность продвижения почвы. Тяжелое сооружение усугубит ситуацию, поэтому стоит все продумать, прежде чем подготавливать место для постройки.
  • Размеры сооружения, виды материала стоит учитывать при подготовке к строительству в первую очередь. Высота здания, толщина стен, нужен подвал или цокольный этаж – все учитывается в проектных документах, а в группе с геологией определяет характеристику нулевого цикла.

Сопоставив все три критерия, зная всю информацию о фундаментах, можно прийти к компетентному решению об устройстве определенного типа основания.

Выбор типа и расчёт фундамента для дома из газобетона

  • Основные характеристики домов из газобетона
  • Критерии выбора типа фундамента
  • Пример расчета ленточного монолитного фундамента
  • Расчет плитного фундамента

В настоящее время в частном малоэтажном строительстве применяются самые разнообразные материалы, каждый из которых имеет свои определенные достоинства и недостатки и способен в той или иной степени удовлетворить запросы и потребности застройщика. Прекрасной альтернативой традиционному строительству из силикатного или керамического кирпича является возведение частных домов из газобетонных блоков. Можно возвести фундамент для дома из газобетона своими руками.

Идеальное основание для дома из газобетона – монолитный или монолитно-ленточный фундамент.

Основные характеристики домов из газобетона

Преимущества данного строительного материала сложно переоценить, учитывая целый ряд его неоспоримых достоинств. Вот лишь некоторые из них:

  • отличные теплоизоляционные свойства, способствующие эффективному энергосбережению;
  • точные геометрические размеры блоков с минимальными допусками, позволяющие возводить идеально ровные стены в сравнительно короткие сроки;
  • высокая паро- и воздухонепроницаемость, способствующая созданию в помещении комфортного микроклимата;
  • огнестойкость и экологичность;
  • сравнительно небольшой вес блоков на определенную площадь стен и, как следствие, минимальные нагрузки на фундамент.

Последний фактор является одним из наиболее важных, поскольку минимальный вес строительного материала позволяет в значительной степени ускорить и удешевить строительство.

Кроме того, возведение несущих стен из газобетонных блоков предполагает наличие менее массивного фундамента, что также существенно отражается на экономии. Фундамент для дома из газобетона может быть использован различных видов, каждый из которых имеет свои достоинства и недостатки.

Вернуться к оглавлению

Критерии выбора типа фундамента

Оценка типа глинистого грунта.

Когда речь заходит о выборе вида фундамента для дома из газобетонных блоков, потенциальный застройщик обычно сталкивается с двумя прямо противоположными мнениями по этому поводу. Одни специалисты утверждают, что в силу небольшого веса блоков вполне возможно ограничиться менее основательным фундаментом. Их оппоненты акцентируют внимание на том, что газобетонные блоки весьма чувствительны к деформирующим нагрузкам и при отсутствии надежного основания такие стены могут дать трещины. Для достижения наилучших результатов необходимо учитывать оба мнения.

Еще одним немаловажным фактором, существенно влияющим на выбор вида фундамента газобетонного дома, является тип почвы на участке, определенном под строительство. Лучшим вариантом будет скалистый или песчаный грунт. не подверженный морозному пучению. В этом случае в качестве основания для дома вполне подойдет монолитная железобетонная плита высотой от 20 см.

Варианты фундаментов под газобетонный дом.

Самые сложные грунты – глинистые и суглинки. На таких почвах предпочтительнее применять традиционный монолитный ленточный фундамент. закладывая его на всю глубину промерзания грунта. Нередко используется сочетание ленточного и плитного типов, когда лента заглубляется по всему периметру монолитной плиты.

Помимо ленты и плиты известна так называемая сборная технология, подразумевающая возведение фундамента из готовых блоков заводского изготовления. Благодаря легкости монтажа подобный метод позволяет сократить время на проведение фундаментных работ, однако применять его для строительства дома из газобетона не рекомендуется. Дело в том, что такие блоки обладают повышенным водопоглощением, и для защиты фундамента от влаги потребуется усиленная гидроизоляция. Кроме того, возможные подвижки тяжелых блоков гарантированно приведут к появлению трещин на стенах.

Вернуться к оглавлению

Пример расчета ленточного монолитного фундамента

Схема устройства монолитного фундамента.

При строительстве дома из газобетона своими руками большинство технических расчетов приходится производить самостоятельно. Расчет фундамента не исключение. Очень важно отнестись к этому этапу работ со всей серьезностью, поскольку именно от фундамента будет всецело зависеть надежность и долговечность строения в целом.

Рассмотрим один из упрощенных вариантов методики расчета ленточного фундамента для дома из газобетона. Предположим, необходимо построить одноэтажный жилой дом из газобетонных блоков с размерами 10 на 9 м на глинистом грунте. В качестве прочих исходных данных берем следующие значения:

  • глубина промерзания грунта – 0,8 м;
  • расстояние от планировочной отметки до уровня грунтовых вод – менее 2 м;
  • суммарный вес всех элементов конструкции без фундамента М1 (рассчитывается отдельно) – 55,5 т.

Исходя из имеющихся данных, задаем предварительные параметры фундамента: общая длина периметра L с учетом центральной перегородки – 47 м; ширина R – 0,4 м; высота H – 0,8 м.

Площадь подошвы фундамента S определяется путем вычитания площади его внутренней части (8,2×9,2 = 75,44 м²) из общей площади дома (9×10 = 90 м²) плюс площадь центральной перегородки (0,4×8,2 = 3,28 м²):

S = 90-75,44+3,28 = 17,84 м².

V = S×H = 17,84×0,8 = 14,272 м³.

В качестве материала для заливки выбираем бетон марки не ниже М150. Удельный вес бетона данной марки согласно нормативам – 2500 кг/м³, следовательно, общий вес фундамента составит:

М2 = 14,272×2500 = 35,680 кг, или 35,68 т.

Этапы строительства монолитного железобетонного ленточного фундамента.

Таким образом, вес дома вместе с фундаментом будет равен:

М = М1+М2 = 55,5+35,68 = 91180 кг или 91,18 т.

К данному значению необходимо прибавить полезную нагрузку от находящейся в доме мебели, оборудования, людей и т.п. С запасом эта величина принимается равной всей площади дома, умноженной на 180 кг/м²:

М(нагр.) = 90×180 = 16200 кг, или 16,2 т.

Итого суммарный вес здания со всеми нагрузками составит:

М(общ.) = М+М(нагр.) = 91,18+16,2 = 107,38 т.

Далее необходимо провести проверку выбранных размеров фундамента на работоспособность. Для этого следует сравнить величину удельного давления на грунт под подошвой фундамента P с расчетным сопротивлением грунта R (в тоннах на м квадратный). Для этого суммарный вес здания делим на площадь подошвы:

P = M(общ.)/S = 107,38/17,84 = 6,019 т/м².

Значение сопротивления грунта R для глинистых почв равно 10,0 т/м². Для обеспечения запаса прочности фундамента необходимо, чтобы величина R на 15-20% превышала величину P. После произведения необходимых вычислений находим, что соотношение значений P:R в данном случае составляет 7,22:10,0. Отсюда следует, что сопротивление грунта существенно превышает действующую на него нагрузку. Следовательно, наиважнейшее условие надежной работы фундамента соблюдено и его размеры изначально были выбраны правильно.

Вернуться к оглавлению

Расчет плитного фундамента

Схема монтажа монолитного плитного фундамента.

На проблемных грунтах с разнородным строением почвы и высоким уровнем грунтовых вод целесообразно использовать плитный фундамент. Такой тип основания может быть как монолитным, так и состоящим из отдельных железобетонных плит заводского изготовления.

Если возникают сомнения, какой лучше выбрать фундамент, то гарантированно безошибочным вариантом будет выбор в пользу монолитного плитного фундамента мелкого заложения. Он представляет собой цельную железобетонную плиту, размещенную на подложке из сыпучих материалов. Такая плита является “плавающей”, то есть она поднимается и опускается одновременно с сезонными подвижками грунта. Основные преимущества данного типа фундамента:

  • простота изготовления и относительно небольшая себестоимость;
  • отличные показатели прочности и несущей способности;
  • возможность размещения на абсолютно любых типах почв;
  • морозоустойчивость и повышенные теплоизоляционные свойства;
  • возможность использования в качестве пола для подвала или цокольного этажа.

Монолитный фундамент обладает высокой прочностью и равномерно распределяет нагрузку от несущих стен по всей площади здания, уменьшая давление на грунт в каждой конкретной точке. Для придания еще большей прочности плиту зачастую усиливают дополнительными конструктивными элементами – ребрами жесткости, располагающимися, как правило, под несущими стенами здания.

Основой расчета плитного фундамента является определение его линейных размеров (длины и ширины), а также толщины плиты основания, которая может варьировать в пределах 20-30 см без учета высоты ребер жесткости. Значение толщины в 15 см целесообразно лишь для возведения легких построек на идеально непучинистых грунтах.

Самостоятельно рассчитать фундамент газобетонного дома не составит особого труда. Методика подобных вычислений аналогична расчету ленточного фундамента. Разница заключается лишь в том, что для плиты в ряде случаев возникает необходимость отдельного расчета ребер жесткости. Эти элементы могут быть как прямоугольного сечения, так и трапециевидной формы. После сложения значений массы собственно фундаментной плиты и ребер жесткости становится возможным проведение расчета конструкции по несущей способности грунта. Параллельно вычисляется необходимое количество строительных материалов.

Евгений Дмитриевич Иванов

© Copyright 2014–2017, moifundament.ru

  • работы с фундаментом
  • Армирование
  • Защита
  • Инструменты
  • Монтаж
  • Отделка
  • Раствор
  • Расчет
  • Ремонт
  • Устройство
  • Виды фундамента
  • Ленточный
  • Свайный
  • Столбчатый
  • Плитный
  • Другое
  • О сайте
  • Вопросы эксперту
  • Редакция
  • Контакты

  • Работы с фундаментом
    • Армирование фундамента
    • Защита фундамента
    • Инструменты для фундамента
    • Монтаж фундамента
    • Отделка фундамента
    • Раствор для фундамента
    • Расчет фундамента
    • Ремонт фундамента
    • Устройство фундамента
  • Виды фундамента
    • Ленточный фундамент
    • Свайный фундамент
    • Столбчатый фундамент
    • Плитный фундамент

Источники: http://fundamentclub.ru/raschet/tolshhiny-fundament-plita.html, http://kladembeton.ru/sooruzheniya/doma/kakoj-fundament-luchshe-dlya-doma-iz-gazobetona.html, http://moifundament.ru/raschet/fundamenta-dlya-doma-iz-gazobetona.html

1pofundamentu.ru

расчет толщины бетона для дома из газобетона

Какой нужен фундамент под дом из газобетона? Единственно правильного ответа, не существует. Практически любой из возможных, будет отличным началом для представленного вида постройки. Стоит заметить, что конструкция основания для деревянного или кирпичного здания, подбирается быстро, однако для новых материалов существуют свои нормы и требования.

Внимание! Проект фундамента под дом из газобетона, требует глубокого осмысления и знания некоторых хитростей, которые помогут ускорить процесс заливки и создать конструкцию, которая выдержит практически любую нагрузку.

При проектировании фундамента под дом, многие допускают фатальную ошибку - рассчитывая, что для легкого материала, не требуется массивного основания. Ленточный фундамент под дом из газобетона, должен иметь просчитанную крепость и углубленность, иначе в скором времени, конструкция дома даст трещины. Основной задачей бетонной подложки при строительстве является создание условий, при которых вся сила давления, будет расходиться равномерно без пиковых участков.

Ленточный фундамент под дом из газобетона

Главной проблемой, при постройке конструкции опор для дома из газобетона, является выталкивающая сила. Именно эту силу уравновешивают здания, которые построены из более тяжелых материалов. Для решения проблемы, необходимо понять какая ширина будет идеальной. Бетонная подложка под одноэтажный дом из газобетона может быть мелкозаглубленной, однако стоит уделить большое внимание тому, каким именно образом он будет сконструирован.

Важно! При мелкозаглубленной форме основания, необходимо использовать подушку из песка. Именно такая подушка способствует лучшей устойчивости фундамента даже при глубоком промерзании почвы.

Стоит отметить, что самым подходящим вариантом, является свайная конструкция опоры под дом из газобетона как на видео:

Представленная форма фундамента дома за счет дополнительных свай, способен удержать от деформации основу постройки практически на любой почве или грунте. Благодаря сваям, углубление которых, как правило, достигает 1 метра, отдают нагрузку в почву, и противодействуют силам выталкивания.

Фундамент под двухэтажный дом из газобетона

Для того чтобы сконструировать фундамент своими руками под дом из газобетона на два этажа, необходимо учесть все немаловажные аспекты постройки. Среди всего, главными являются:

  • масса стены и сила давления на один погонный метр основания газобетона;
  • масса перекрытий, которые будут оказывать дополнительное давление на основание постройки;
  • масса кровли как добавочная масса.

При постройке двухэтажного дома, немаловажным остается вопрос - какой размер фундамента под дом из легкого материала необходим. Профессиональные строители, которые занимаются постройкой подобных зданий, рекомендуют использовать конструкцию, которая будет минимуму на 10 сантиметров шире чем строительный блок сверху и на 15-20 шире в нижней своей части. Именно такая, клинообразная конструкция, позволит максимально предотвратить «съезжание» дома на почве. Также при использовании такого основания, стоит обратить свое внимание на подложку, которая, как правило, изготавливается исключительно из песка.



В целом расчет основы под дом из газобетона, можно провести, пользуясь обыкновенным калькулятором расчета ленточного основания под постройку.

Фундамент плита под дом из газобетона

Такой вид основания, характеризуется тем, что заливка бетона происходит непосредственно под всей поверхностью строения. Существуют некоторые положительные стороны и отрицательные при использовании такого основания постройки. Среди положительных, можно выделить:

  • простота заливки бетонной смесью сразу на строительной площадке;
  • использование меньшего количества арматуры для укрепления основания;
  • сам фундамент при желании может служить отличным полом внутри построенного дома;
  • распределение массы всего дома на плиту, снижает выталкивающую силу, действующую на дом.

Среди отрицательных моментов, применения такого вида основания, можно отметить:

  • высокие затраты на бетон для приготовления бетонной смеси;
  • необходимость выравнивания большей поверхности по горизонтали, что возможно только при помощи специального оборудования;
  • для заливки такого фундамента, нужно подобрать ровный участок или произвести большое количество земляных работ по выравниванию участка под заливку;
  • такой вид фундамента, требует длительных просчетов проведения водопроводной, газовой и утилизационной арматуры;
  • необходимость тщательного подбора грунта для размещения такой конструкции основания;
  • длительное просыхание поверхности при монолитном виде заливки не позволит проводить постройку, непосредственно после организационных работ.

Внимание: как и ленточная конструкция, представленный вид может «опираться» на сваи, что позволит увеличить допустимую нагрузку непосредственно на фундамент.

Большое внимание, следует уделить непосредственно характеристикам грунта под будущей постройкой. К недостаткам выбора такого фундамента, можно отнести неглубокое залегание: при этом высокоэтажные здания без дополнительных укреплений, могут «поплыть» через некоторое время из-за подмывания почвы. Также представленный вид заливки основания, не подойдет для тех регионов, где глубина промерзания выше чем отметка 1 м.

Газобетон очень широко используется для строительства зданий и сооружений. Этот материал быстро заработал популярность за счёт низкой цены, малого веса, удобства при возведении конструкции и низкой теплопроводности, а значит, дом будет тёплым.

Малый вес материала поможет сэкономить на фундаменте, хорошая изоляция экономит средства на утепление стен, поэтому реальная экономия возрастает сравнительно с номинальной.

Но такой материал хрупкий, плохо работает на изгиб. Поэтому необходимо подобрать фундамент, который будет учитывать все недостатки, а также хоть отчасти их нивелировать.

Виды фундаментов, которые используют для возведения зданий из газоблоков:

  • ленточный;
  • столбчатый;
  • монолитный;
  • железобетонная плита.

Для того чтобы определиться, с видом фундамента необходимо выполнить расчёт нагрузки, выяснить характеристики грунта, глубину промерзания грунта данного региона, установить сейсмическую обстановку зоны выполнения строительных работ.

Чтобы правильно рассчитать фундамент, понадобится помощь квалифицированного специалиста. Online калькулятор, представленный далее, поможет определиться с потребностями в материалах даже тем, кто плохо разбирается в строительстве.

mtlarena.ru

Фундамент для дома из газобетона: Пошаговая инструкция!



Фундамент для дома из газобетона

Для строительства дома из газобетонных блоков целесообразно конструировать фундаментное основание ленточного типа с небольшим заглублением в грунт. Сравнительно небольшой вес сооружения из газобетона не требует создания массивного фундамента. Такое строительство рекомендуется на сухих песчаных грунтах.

Порядок строительства фундамента для дома из газобетона

Алгоритм конструирования фундамента под газобетонный дом начинается с его расчета. Планируемое фундаментное основание должно выдерживать предполагаемый вес дом, дополненный возможной снеговой или ветровой нагрузкой. После расчета проекта и создания чертежа параметры будущего фундаментного основания переносятся на участок, при этом особое внимание уделяется тому, чтобы углы вашего будущего фундамента оставались идеально прямыми. Для этого используются измерения не только сторон конструкции, но и ее диагоналей.

Этап земляных работ

Контуры будущего фундаментного основания обозначаются на участке местности колышками, между которыми натягивается прочный шнур. После выверения диагоналей и расчета прямых углов с применением теоремы Пифагора начинаются земляные работы.

Копаем траншею для фундамента

В том случае, если на вашем участке присутствует слой чернозема, его необходимо снять и углубиться в глинистое основание примерно на 30 сантиметров. Основой под фундамент дома из газобетона должно служить две подушки – пес

fundamentt.com
