Как сделать бур ТИСЭ своими руками

Бур ТИСЭ своими руками

В последнее время возросла популярность фундамента ТИСЭ, который является разновидность свайного основания. Отличительной особенностью ТИСЭ является создание в конце скважины расширенной подошвы. Использование такой технологии позволяет возводить фундаменты на грунтах, склонных к сезонному пучению, с минимальным объемом земляных работ.

Что нужно для фундамента ТИСЭ

Фундамент ТИСЭ возводится на сваях, сделанных по одноименной технологии (узнайте также, как сделать фундамент на винтовых сваях). Такие опоры имеют на конце полусферическое утолщение, благодаря которому повышается устойчивость сваи и прочность всего фундамента.

Бурение скважины под сваи ТИСЭ предполагает расширение подошвы. Для этой цели используется специальный нож, прикрепленный к фирменному буру с открывающимся регулируемым лезвием. Использование такого устройства позволяет без особого труда сделать расширение скважины в области подошвы.

к оглавлению ↑

Изготовление бура ТИСЭ своими руками

Аренда или покупка фирменного оборудования непременно приводит к существенным материальным затратам. Поэтому частные застройщики всегда пытаются найти способ сэкономить какую-то часть средств.

При строительстве фундамента по технологии ТИСЭ можно самостоятельно изготовить инструменты для бурения скважин. Домашние мастера, которые уже пользовались самодельным буром, предлагают изготовить два приспособления. С помощью первого инструмента выполняют бурение основной скважины, второй инструмент используют для расширения подошвы.

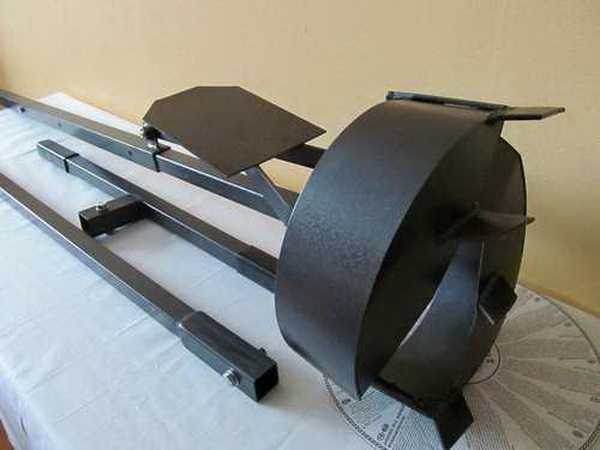

В целом бур ТИСЭ состоит из следующих частей:

  • Рукоять для вращения.
  • Телескопическая штанга.

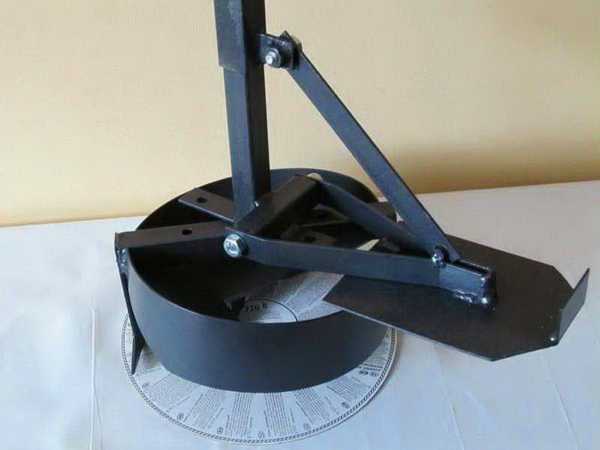

  • Откидная лопатка для расширения подошвы.
  • Грунтоприемник в виде стакана для забора почвы.

Кстати, ранее мы уже говорили о том, как сделать фундамент ТИСЭ своими руками.

Для изготовления первого инструмента понадобится кусок водопроводной трубы. Длина отрезка должна составлять примерно 15 см, диаметр – 21 см. На одном конце куска трубы снимают фаску, к другому концу приваривают специальное дно. Для изготовления дна берут старую пилу и разрезают ее на две части в виде долек апельсина. Площадку каждой дольки загибают и вырезают зубчики. Их высота должна составлять около 2 см, больший размер делать не рекомендуется., чтобы не затруднять вращение бура. Зубцы необходимо остро заточить. В центре трубы приваривают толстое сверло и шнек из шайбы большого диаметра.

Для сборки телескопической штанги можно взять профилированные трубы диаметром 20*20 мм и 25*25 мм. Для большей прочности рекомендуется усилить трубы, вставив внутрь дополнительную квадратную трубу сечением 16 мм.

В результате получается конструкция достаточно большой массы, однако такое приспособление без труда бурит тяжелую глину. Кроме того смазка стенок приспособления машинным маслом предотвратит налипание глины.

Второй бур имеет более сложную конструкцию. Основной стакан можно изготовить также из куска водопроводной трубы диаметром 21 см. однако для более легкого вынимания можно сделать стакан диаметром меньше примерно на 0,5-1 см. Высота основного стакана второго бура должна составлять 8 см. Аналогично первому случаю с одной стороны трубы снимают фаску, к другой приваривают дно с большим количеством просверленных отверстий. Такая конструкция дна предотвращает образование вакуума при подъеме бура с грунтом.

Умельцам полезно будет также почитать статью «Буронабивные сваи своими руками».

Самостоятельное изготовление бура ТИСЭ

В центре основного стакана следует приварить штангу из куска профильной трубы со стороной 2см и диной около 1 метра. Со стаканом труба соединяется через приваренный блок подшипников (два упорных и один радикальный). В процессе сборки необходимо проконтролировать, чтобы подшипники не выступали за верхний край основного стакана.

Затем берут уголок из прочной стали длиной около 25 см, к нему приваривают втулку, в которую в дальнейшем вставляют болт на 19 мм. Болт приваривают к штанге так, чтобы конструкция напоминала дверную петлю.

Далее на штангу надевают профильную трубу со стороной 25 мм, на которую также приварена втулка с болтом. К этой трубе приваривают уголок, располагая его в вертикальном положении рядом с ранее приваренным уголком. Затем в обоих уголках с помощью дрели или перфоратора делают отверстие диаметром не больше 8 мм и соединяют их. В результате должна получиться сплошная подвижная конструкция.

Теперь необходимо взять небольшой кусок совковой лопаты и подогнуть его край немного вниз. Полученное изделие должно напоминать плуг. Этот кусок металла приваривают к внутренней части второго уголка. С помощью такого приспособления будет осуществляться зачистка дна скважины. Для управления плугом необходимо закрепить прочный шнур или трос.

Также рекомендуем ознакомиться с нашим материалом на тему: как залить фундамент под дом своими руками.

к оглавлению ↑

Особенности использования бура ТИСЭ

Бурение скважин для свай ТИСЭ с помощью специального оборудования позволяет получить качественный результат. Однако существует несколько моментов, которые следует учитывать в процессе работы:

  • При бурении сложных грунтов не рекомендуется делать зубцы слишком острыми.
  • Режущую пластину лучше делать изогнутой, чтобы она направляла грунт в приемник.
  • Бурение каменистого грунта лучше проводить инструментом с расширенными кромками (узнайте больше про бурение скважин под сваи).
  • Для рыхления грунта на трубу наваривают несколько элементов в виде плуга.
  • При близком расположении кромок грунт будет меньше осыпаться при бурении.

Использование бура ТИСЭ

Изготовление бура ТИСЭ своими руками для строительства фундамента по аналогичной технологии позволяет снизить общие затраты на возведение фундамента и получить бесценный опыт изготовления различных строительных инструментов.

    Метки: тисэ

stroykarecept.ru

 Бур ТИСЭ своими руками - СамСтрой

В последнее время возросла популярность фундамента ТИСЭ, который является разновидность свайного основания. Отличительной особенностью ТИСЭ является создание в конце скважины расширенной подошвы. Использование такой технологии позволяет возводить фундаменты на грунтах, склонных к сезонному пучению, с минимальным объемом земляных работ.

ЧТО НУЖНО ДЛЯ ФУНДАМЕНТА ТИСЭ

Фундамент ТИСЭ возводится на сваях, сделанных по одноименной технологии. Такие опоры имеют на конце полусферическое утолщение, благодаря которому повышается устойчивость сваи и прочность всего фундамента.

Бурение скважины под сваи ТИСЭ предполагает расширение подошвы. Для этой цели используется специальный нож, прикрепленный к фирменному буру с открывающимся регулируемым лезвием. Использование такого устройства позволяет без особого труда сделать расширение скважины в области подошвы.

ИЗГОТОВЛЕНИЕ БУРА ТИСЭ СВОИМИ РУКАМИ

Аренда или покупка фирменного оборудования непременно приводит к существенным материальным затратам. Поэтому частные застройщики всегда пытаются найти способ сэкономить какую-то часть средств.

При строительстве фундамента по технологии ТИСЭ можно самостоятельно изготовить инструменты для бурения скважин. Домашние мастера, которые уже пользовались самодельным буром, предлагают изготовить два приспособления. С помощью первого инструмента выполняют бурение основной скважины, второй инструмент используют для расширения подошвы.

В целом бур ТИСЭ состоит из следующих частей:

  • Рукоять для вращения.
  • Телескопическая штанга.
  • Откидная лопатка для расширения подошвы.

Грунтоприемник в виде стакана для забора почвы.

Для изготовления первого инструмента понадобится кусок водопроводной трубы. Длина отрезка должна составлять примерно 15 см, диаметр – 21 см. На одном конце куска трубы снимают фаску, к другому концу приваривают специальное дно. Для изготовления дна берут старую пилу и разрезают ее на две части в виде долек апельсина. Площадку каждой дольки загибают и вырезают зубчики. Их высота должна составлять около 2 см, больший размер делать не рекомендуется., чтобы не затруднять вращение бура. Зубцы необходимо остро заточить. В центре трубы приваривают толстое сверло и шнек из шайбы большого диаметра.

Для сборки телескопической штанги можно взять профилированные трубы диаметром 2020 мм и 2525 мм. Для большей прочности рекомендуется усилить трубы, вставив внутрь дополнительную квадратную трубу сечением 16 мм.

В результате получается конструкция достаточно большой массы, однако такое приспособление без труда бурит тяжелую глину. Кроме того смазка стенок приспособления машинным маслом предотвратит налипание глины.

Второй бур имеет более сложную конструкцию. Основной стакан можно изготовить также из куска водопроводной трубы диаметром 21 см. однако для более легкого вынимания можно сделать стакан диаметром меньше примерно на 0,5-1 см. Высота основного стакана второго бура должна составлять 8 см. Аналогично первому случаю с одной стороны трубы снимают фаску, к другой приваривают дно с большим количеством просверленных отверстий. Такая конструкция дна предотвращает образование вакуума при подъеме бура с грунтом.

Самостоятельное изготовление бура ТИСЭ

В центре основного стакана следует приварить штангу из куска профильной трубы со стороной 2см и диной около 1 метра. Со стаканом труба соединяется через приваренный блок подшипников (два упорных и один радикальный). В процессе сборки необходимо проконтролировать, чтобы подшипники не выступали за верхний край основного стакана.

Затем берут уголок из прочной стали длиной около 25 см, к нему приваривают втулку, в которую в дальнейшем вставляют болт на 19 мм. Болт приваривают к штанге так, чтобы конструкция напоминала дверную петлю.

Далее на штангу надевают профильную трубу со стороной 25 мм, на которую также приварена втулка с болтом. К этой трубе приваривают уголок, располагая его в вертикальном положении рядом с ранее приваренным уголком. Затем в обоих уголках с помощью дрели или перфоратора делают отверстие диаметром не больше 8 мм и соединяют их. В результате должна получиться сплошная подвижная конструкция.

Теперь необходимо взять небольшой кусок совковой лопаты и подогнуть его край немного вниз. Полученное изделие должно напоминать плуг. Этот кусок металла приваривают к внутренней части второго уголка. С помощью такого приспособления будет осуществляться зачистка дна скважины. Для управления плугом необходимо закрепить прочный шнур или трос.

samstroy.com

Земляной бур ТИСЭ своими руками

Содержание

Земляной бур ТИСЭ – это ручной бур для различных земляных работ, который применяется во время возведения зданий по принципу ТИСЭ, то есть технологии индивидуального строительства.

Миниатюрный бур ТИСЭ, демонстрационный

Он незаменим, когда проводится Бурение скважин под сваи, и для расширяющегося к низу столбчатого фундамента. Для увеличения опорной площади фундамента и придания ему большей прочности, диаметр расширения должен составлять 50-60 сантиметров.

Принцип работы земляного бура ТИСЭ

Бурение производится одним человеком с помощью применения ручной силы, что одновременно эффективно и удобно. Вследствие того, что бур выполнен в виде специальной раздвижной штанги, его конструкция позволяет быстро и с минимальными затратами сил выполнять земляные работы.

С одной стороны этого бура находится специальный накопитель грунта, который имеет два резца. Перекладина с двумя средней длины ручками находится с другой стороны. Стандартный вес бура – 11 килограмм.

Сам бур состоит из нескольких основных составляющих, что привариваются вместе. Как правило, его собирают из:

  • Стержня;
  • Ручки;
  • Режущего механизма;
  • Камеры для приема грунта или земли;
  • Дополнительных креплений.

Сами крепления тоже имеют свои особенности. Они могут быть:

  • Приварными;
  • Резьбовыми.

В первом случае бур собирают непосредственно на производстве и он становится неразборным мощным инструментом для работы. Второй вариант позволяет собирать и комбинировать части так, как вам необходимо. Это более эффективный способ, так как возможность комбинирования тех или иных частей делает устройство более функциональным.

Самодельный бур ТИСЭ с откидной камерой для забора грунта

Резьбовые соединения затягиваются с помощью специальных накидных гаек. Если говорить о конкретно самодельных образцах, то здесь резьбовой способ сборки тоже считается предпочтительным, так как у вас будет меньше шансов допустить ошибку.

Да и сменяемость самодельных насадок тоже играет свою роль. Ведь они по качеству существенно уступают заводским, что естественно скажется на их долговечности.

Сегодня земляной ямобур такой разновидности используется все чаще. Причина этому простота применения и эффективность работы. Перед началом работы над накопителем грунта следует закрепить откидной плуг, который под действием собственного веса наклоняется.

Во время бурения плуг осуществляет срез пластов земли со стенок формируемой скважины и таким образом создается расширение. Создание скважины с так называемым полусферическим анкерным расширением осуществляется таким образом: плуг с помощью собственного веса опускается вдоль скважины и срезает в ней грунт, который находится ближе ко дну скважины.

Срезанный грунт автоматически поступает в накопитель, а потом поднимается наверх. Бурение происходит плавно и легко. К слову, иногда в этих работах применяют бензобур, который сам осуществляет вращательные движения, нужно просто держать руками весь механизм.

Во время бурения в первую очередь учитывается направление. Для бурения скважины вглубь бур вращается по часовой стрелке, а если нужно создать анкерное расширение, то, следовательно, инструмент вращается против часовой стрелки.
к меню ↑

Плюсы и минусы создания земляного бура ТИСЭ своими руками

Если возникло желание создать бур ТИСЭ своими руками, то для начала по всей длине штанги бура нужно приварить соосно небольшие отрезки трубок. Важно, чтобы в них могли двигаться вниз и вверх металлические прутки. На небольшом расстоянии вверх от режущих лезвий на конец штанги приваривается петля.

Камера для забора грунта в буре ТИСЭ крупных размеров

На нее крепится полоска из металла такой длины, какого радиуса требуется сделать расширение. Данная полоска будет выполнять функцию режущей кромки. Еще одну петлю нужно приварить на середину этой полоски, а на конце подвижного прутка устанавливается третья петля.

Далее изготавливается специальный металлический стержень, который вваривается между последними двумя петлями. Главное, чтобы ямобур такого вида имел высокую прочность, то есть стоит тщательно сваривать все стыки.

Если все эти операции проделывать не хочется, или у вас нет возможности создать бур ТИСЭ своими руками, можно просто приобрести в специальном магазине бензобур, который упростит работу и сэкономит время. Но устройство, которое было сделано своими руками, ценится намного выше.
к меню ↑

Правила и нюансы применения

После того, как удалось сделать самому новый бур, нужно опробовать его в работе и начать бурение. Берем свой ямобур и пробуем создать скважину. Стоит обратить внимание, что во время движения прутка вниз буровая пластина отклоняется от вертикали, а потом во время вращения бура постепенно начинает вырезать своеобразную полусферическую полость.

В это время срезанная земля начинает ссыпаться в накопитель, поэтому бур периодически нужно поднимать на поверхность и высыпать землю.

Чтобы предотвратить дальнейшее углубление бура в землю, нужно вырезать полусферу с помощью обратного вращения бура. Во время ручной работы стоит тщательно подбирать профиль режущей пластины, ведь он должен быть слегка изогнутым для того, чтобы направлять срезанную пластиной земляную почву непосредственно в стакан-накопитель.

После того, как полусфера готова, то есть когда режущая пластина примет горизонтальное положение, можно вынимать ямобур. Далее строители могут начинать установку в скважину арматуры, надевать стакановидную опалубку, которая формирует надземную часть сваи. Завершается все заливкой сваи бетоном.

Самодельный бур ТИСЭ из профильных труб, после применения

Безусловно, что ручной ямобур самодельного изготовления имеет определенные недостатки. Например, он не позволит получить полусферическую форму идеального вида, чтобы получить максимально эффективное подземное расширение. Но это не так важно, ведь главный принцип этой технологии соблюден – существенное возрастание площади опоры сваи на грунт.

Чтобы создать бур ТИСЭ своими руками существует еще много всевозможных конструкций усовершенствованных и самодельных буров для создания скважин с расширением.

Конечно, фабричный бензобур упрощает работу, но в домашних условиях ручной бур тоже весьма эффективен, тем более, когда он не очень часто используется. Самое главное, что все самодельные буры выполняют главную функцию – изготовление скважин для свай по технологии ТИСЭ.

Среди главного плюса применения данной технологии является умеренный расход материалов, если сравнивать с другими процессами постройки фундаментов. Бурение свай для таких видов опорных основ зданий дает возможность создать фундамент, который вообще не затрудняет движения грунтов, что дает возможность считать эту технологию экологичной.

К слову, бензобур во время таких строительных работ также не будет лишним – облегчит работы и сэкономит время. Среди минусов такой технологии выделяют необходимость обязательного утепления фундамент, ведь он получается достаточно холодным.

Если вы решили сделать самодельный бур ТИСЭ, то стоит помнить, что этот механизм весьма сложный, но умелые руки всегда смогут справиться со сложными задачами. Но можно пойти простым путем и купить бензобур в магазине, хотя он и потребует дополнительных затрат на топливо.
к меню ↑

Пример использования зЕмляного бура типа ТИСЭ (видео)

 Главная страница » Инструменты для бурения

byreniepro.ru

Бур тисэ

Свайный фундамент – это популярный вид основания для любого здания. Суть в том, что на подготовленном участке делаются скважины или круглые отверстия, в которые впоследствии и будут установлены сваи. Но вот вопрос, как сделать те самые скважины самостоятельно? Лопатой этого добиться очень сложно, да и глубина может быть достаточно большая. В этом деле не обойтись без бура – специального инструмента для рытья отверстий в грунте. С ним работа проходит быстро и легко. Популярным инструментом является бур тисэ. Он удобный, эффективный и простой в использовании. Отзывы об инструменте в большинстве случаев положительные. Такой бур вы можете приобрести в строительном магазине. Хотя, если вы мастер на все руки и любите делать все самостоятельно, то инструмент возможно сделать в домашних условиях.

Так вы сможете сэкономить деньги и точно будете уверены в его качестве. Все что нужно – подходящие инструменты, материалы, чертежи, подробная инструкция и вера в себя. Именно об этом пойдет речь в данной статье. Мы рассмотрим, в чем преимущества инструмента, а также предоставим инструкцию, чертежи и дополнительные фото, чтобы вы могли сделать бур тисэ своими руками.

Бур тисэ – достоинства и недостатки инструмента

Если вы решили построить себе дом, дачу или хозблок, то такой инструмент вам понадобится. Технологию бурения таким способом в основном используют именно для индивидуального строительства. Методика устройства фундамента свайным способом набирает популярности, ввиду универсальности применения, повышенной прочности конструкции. Использовать сваи можно практически на любом типе почвы. Кроме того, свайный фундамент характеризуется повышенным сроком эксплуатации.

Бур тисэ, инструмент чисто ручной, который приводится в работу вашими собственными силами. На конце у бура есть ручки, за которые вы будете держаться, и выполнять круговые движения. Принцип бурения довольно прост: лопатой вам нужно сделать приямок, в который и устанавливается бур, и начинать «сверлить» отверстие в грунте. Каковы же преимущества бура?

  1. Он выгодно отличается от конкурентов по параметру цена – качество. Стоит инструмент довольно дешево, а если сделать его своими руками, то себестоимость, вообще, мелочная. Такой бур может позволить себе каждый.
  2. Получаемое отверстие достаточно качественное и пригодно для устройства фундамента на сваях.
  3. Простота и эффективность выполнения работы. Вам не нужно иметь особые навыки, чтобы сделать идеальное отверстие своими руками при помощи бура.
  4. За счет телескопической конструкции инструмента, глубина отверстия может достигать до 2,5 м.

Бур станет для вас лучшим помощником при устройстве свайного фундамента. Из минусов можно отметить затраченное время и усилия. Так как механизм приводится в действие физической силой, то скорость рытья сваи зависит от вашей силы. В отличие от того же бензобура, чтобы вырыть скважину 80 см, вам потребуется примерно 40 минут. Это притом что грунт будет с минимальным количеством корней, камней и других включений. А с твердой почвой работать еще труднее. Так что настройтесь на то, что на работу вы потратите много сил и времени. Но все же, бур пользуется популярностью и достаточно пригоден для устройства свайного фундамента.

Конструкция и принцип работы инструмента

Основной рабочий элемент конструкции – это штанга и накопитель. Сама конструкция инструмента довольно проста. Бур тисэ состоит из следующих элементов:

  • рукоятка, приводящая инструмент в действие путем вращения;
  • штанга, основная и удлиняющая, благодаря которой бур становится длиннее;
  • накопитель (грунтоприемник), которым рыхлится и сбирается почва;
  • откидная лопатка, расширяющая скважину.

Посмотрите на фото, здесь детально показано, из каких элементов состоит бур тисэ.

Как работают все компоненты? Каждая штанга имеет примерно 110 см в длину. Специальные фиксаторы удерживают штангу на нужной высоте, фиксируя ее на выбранном месте. Накопитель имеет диаметр 25 см, а его цилиндрическая форма обеспечивает идеально круглую форму скважине. Забор грунта обеспечивается резцами-разрыхлителями и пластинами. Шнур поднимает лопатку, а опускается она под собственным весом. Теперь, давайте же узнаем, какие инструменты вам потребуются, чтобы сделать бур тисэ своими руками.

Инструменты и материалы, позволяющие сделать бур

В качестве накопителя будет служить труба для водопровода, а режущей частью будет диск от пилы. Чтобы сделать бур, сначала подготовьте такие инструменты и материалы:

  1. Сварочный аппарат.
  2. Ручная болгарка.
  3. Электродрель.
  4. Малярная кисть.
  5. Рулетка и маркер.
  6. Полоска металла 3×120 см, толщина которой 2 мм.
  7. Полоска металла 5×25 см, толщиной 3 мм.
  8. Кусок водопроводной трубы 20 см и Ø32 см.
  9. Профиль сечением 40×40 мм, 2 шт. длиной 150 см каждый.
  10. Диск для пилы, Ø22 см.
  11. Капроновый шнур 3 м длиной.
  12. Краска с антикоррозийными свойствами.

Из этого всего вы будете мастерить совой бур. Единственная сложность может возникнуть при работе сварочным аппаратом, ведь если вы не имеете опыта работы с инструментом, то лучше попросить помощи у кого-то из знакомых или друзей. Вооружившись всеми необходимыми материалами и инструментами, можно приступать к работе.

Пошаговая технология изготовления бура

Основой бура будет служить металлический профиль, в качестве штанги, а также труба для водопровода, Ø32 см и длиною 20 см, в качестве накопителя грунта. Итак, начнем подробно разбирать, как сделать бур.

Для начала возьмите кусок трубы для водопровода. Чтобы у вас был отрезок, равный 20 см, отметьте размер от края большой трубы рулеткой, сделайте разметку и выполните обрезку болгаркой.

  1. Теперь к верхней части водопроводной трубы, ровно по центру, вертикально приварите 2 заготовленные пластины, на расстоянии 4 см.
  2. В центре готового корпуса, между приваренными пластинами, вставьте один из двух кусков металлического профиля, и привариваете к ним. Это и будет основной осью инструмента.
  3. Разрежьте диск от пилы пополам при помощи болгарки. Вычислите центр и провидите ровную линию, на которую вы будете ориентироваться при резке. Два получившихся куска будут режущим элементом.
  4. Снизу трубы (накопителя), приварите две половины трубы. Чтобы они правильно функционировали и «сверлили» почву, выдержите угол в 15°. Так лезвие будет рыть грунт. Одна половина соединяется с корпусом, а другая к оси.
  5. Из металлической полоски сделайте профиль, внутренний размер которого немного больше, чем профильная труба. Теперь приварите к самодельному профилю ушко Ø8 мм. Теперь накиньте его на ось. Это элемент будет позволять плужку свободно перемещаться по оси.
  6.  Из полоски металла сделайте 2 профиля в виде буквы «П». Их внутренний размер должен быть равным 40×40 мм.
  7. Готовый профиль нужен для того, чтобы держать вторую ось, позволяя ей удлинять конструкцию. Приварите их к основной оси так, чтобы создать квадрат, в который легко войдет 2 ось. Для жесткости конструкции один из профилей фиксируется вверху оси, а другой – ниже примерно на 50 см.
  8. Чтобы обеспечить центровку корпуса, в ость вставьте старое сверло Ø2–2,5 см и обварите его.
  9. Опять из металлической полоски вырежьте обрезок, длина которого на 12 см больше, чем радиус накопителя. Он будет служить лезвием плужка.
  10. С одной стороны просверлите отверстие Ø8 мм, а по центру приварите петлю.
  11. Лезвие фиксируется к петлям, а к ней по центру привяжите капроновый шнур.
  12. В конце к оси перпендикулярно приварите ручку, длиною 60 см.
  13. Осталось только очистить все от грязи, обезжирить и покрасить антикоррозийной краской.

Вот и все, ваш бур готов. После высыхания краски он готов к действию. Отзывы про такой бур совершенно разные. Одни люди его хвалят, другие – оставляют негативные отзывы. Все зависит от типа обрабатываемого грунта.

Дополнительно о том, как можно сделать простой бур, вы узнаете из видео ниже.

bouw.ru

Ручные фундаментные Буры ТИСЭ - "ТИСЭ"

Существует три разновидности фундаментных буров, отличающихся между собой весом, предназначением и диаметром. Фундаментный бур ТИСЭ ФМ 200 используют для устройства фундамента под легкие строительные конструкции и заборы. Кроме того, он служит для расширения в земле основания сваи до полуметра.

Фундаментный бур ТИСЭ ФМ 200

Бур фундаментный имеет незначительный вес, поэтому работать с ним можно в одиночку, не привлекая дополнительную рабочую силу и существенно сократив затраты труда и времени для обустройства фундамента.

Фундаментный бур ТИСЭ ФМ 200 представляет собой телескопическую конструкцию их двух профильных штанг разного сечения. Бурение скважины происходит при снятом плуге. Плугом делается расширение нижней части скважины, причем, давление на плуг производится путем нажатия на ручку фундаментного бура, что гарантирует полное опускание плуга и полноценное расширение скважины на любом типе грунта.

Максимальная глубина бурения составляет 3 метра.

Диаметр фундаментного бура ТИСЭ ФМ 200 составляет 20 см., а ширина рукоятки 50 см.

При использовании фундаментного бура ТИСЭ ФМ 200 диаметр цилиндрической части скважины достигает 20 см. Благодаря съемному переставному плугу можно задавать нужный диаметр полусферической полости в диапазоне 0,4-0,5 м. Такие показатели для ручного фундаментного бура достаточно внушительны. Поэтому для снижения трудозатрат и ускорения времени возведения фундамента были применены определенные конструктивные элементы. В частности, эффективные резцы, расположенные на кромке бура значительно упрощают и облегчают процесс обустройства фундамента на жестких грунтах. Если в земле попадаются каменистые включения диаметром до 5 см., резцы направляют их в накопитель почвы, подцепляя снизу.

Простота использования фундаментного бура ТИСЭ ФМ 200 заключается не только в незначительном весе и простоте эксплуатации, но и в том, что резцы ТИСЭ вспахивают землю, в то время как обычный бур с прямолинейной кромкой снимает с поверхности земли пласты, что требует больших усилий.

Накопитель грунта также не имеет штыря, а средняя часть скважины без разрыхления, поступает в накопитель, что уменьшает усилия при бурении, поскольку бур довольно просто входит в грунт. Его режущую часть можно сравнить с головкой бура, используемой для зимней рыбалки.

После бурения скважины, ее армируют и заполняют бетонным раствором, в результате чего образуется столб.

Фундаментные буры и прочее оборудование ТИСЭ компактно, просто в устройстве и эксплуатации, поэтому его можно использовать в любом месте, даже при отсутствии электричества. И, кроме того, одним комплектом можно построить несколько домов ТИСЭ.

Фундаментные буры для земляных работ ТИСЭ ФМ 200, ТИСЭ ФМ 250 и ТИСЭ ФМ 300 являются новой разработкой компании ТИСЭ!

tise.su

Бур тисэ своими руками чертежи | Своими руками

» Своими руками


Бур тисэ своими руками

Изготовить бур тисэ своими руками для ручного бурения ям под столбчатый или свайный фундамент – не сложно.

С его помощью можно будет легко вырыть скважину под столбы или сваи цилиндрической формы с полусферическим расширением на дне или без него.

Приступаем к работе

Приступая к работе, необходимо иметь под руками подробные чертежи бура тисэ или несколько схем и наглядных изображений.

Количество моделей велико, но по желанию можно внести свои изменения в любую из найденных конструкций, чтобы приспособить ее под определенные условия работы.

Схема работы бура

Самый простой фундаментный бур тисэ ф состоит из следующих элементов:

  • Вертикальные резцы, предназначенные для рыхления земли
  • Заборник грунта
  • Две режущие плоскости
  • Раздвижная штанга для увеличения глубины бурения и рукоятка
  • Набор дополнительных металлических полос.

Для того, чтобы быстро и качественно смастерить бур тисэ своими руками, потребуются:

  • Надежная металлическая штанга, к которой приваривают удобную рукоятку. В тех случаях, когда придется бурить очень глубокие скважины, подготавливают раздвижную конструкцию с фиксатором
  • Дисковая плита, раскроенная на две половины
  • Кусок металлической нержавеющей трубы, выполняющую роль приемника грунта, ее диаметр должен совпадать с аналогичной характеристикой будущей скважины
  • Пруток, управляющий дополнительной частью инструмента и три металлические петли
  • Металлическая пластина
  • Сварочный аппарат, болгарка, дрель и прочий инструмент.

Позаботившись о том, что все необходимое имеется в наличии, можно начинать собирать ручной бур тисэ.

Выбранную дисковую пилу кроят пополам и под небольшим уклоном к горизонтали приваривают к штанге, у которой оставляют направляющий наконечник.

Над полученными режущими кромками приваривают металлическую трубу, выполняющую роль приемника грунта.

Чтобы улучшить рыхление почвы, с ее внешней стороны следует приварить пару вертикальных пластин, своеобразных резцов, благодаря которым инструмент будет эффективен в сложных и твердых грунтах.

Рекомендуемое количество резцов – от 2 до 6. Если изготавливается простой садовый бур тисэ, они необязательны, но и не будут лишними.

Видео-урок:

Приварив петли на металлической подвижной полоске, выполняющей роль изогнутой режущей кромки, и на штанге, можно получить инструмент для скважин с полусферическим дном.

Таким образом будет получаться более устойчивое основание. Привязав к пластине, дополнительной режущей кромке, веревку, появится возможность опускать и приподнимать ее.

Чтобы сделать универсальный земляной бур тисэ, режущий элемент крепится к штанге надежным болтовым соединением.

Изготовив несколько ножей различных диаметров, их можно менять. Еще один способ увеличить диаметр пробуренной скважины – приварить более широкие вертикальные пластины.

Делаем бур совершеннее

В зависимости от почв, с которыми придется работать, самодельный бур тисэ может быть немного модернизирован и подогнан под определенные рабочие условия.

Собирая установку для бурения полусфер на дне, нужно понимать, что получить идеальное расширение невозможно.

Самодельный фундаментный бур тисэ для бурения в тяжелых или каменистых почвах не нуждается в остро заточенных режущих кромках – основной характеристикой считается угол наклона пилы.

Когда в почве содержатся небольшие камушки (до 5 см в диаметре), расстояние между кромками делают больше.

Это позволит им попадать в приемник грунта, а не забиваться между зубцами. На трубу также приваривают пару клыков, которые будут предварительно рыхлить почву.

Такой бур тисэ своими руками лучше всех зарекомендовал себя в почвах с большим содержанием глины.

Видео-инструкция:

В сыпучем грунте инструмент должен обеспечивать дополнительное рыхление почв – приваривают два и более вертикальных клыка.

При этом режущие кромки располагают на небольшом расстоянии относительно друг друга. Такой бур тисэ для земляных работ будет предотвращать обратное осыпание земли в скважину.

Изготовить рабочий инструмент для бурения скважин – не трудно, еще легче будет им пользоваться.

Установив штангу в горизонтальном положении, в дальнейшем приемник грунта не позволит буру сбиться со своего направления.

Вращение осуществляют по часовой стрелке, периодически выбрасывая накопившуюся внутри землю.

Все те, кто не хочет тратить свое время и желает немедленно приступить к возведению основания дома, могут купить фундаментный бур тисэ самых различных конфигураций.

Где купить?

В наши дни купить бур тисэ можно в большинстве магазинов, которые занимаются продажей строительных материалов, или на рынках.

Перед приобретением соответствующего инструмента обращают внимание на следующий перечень характеристик:

  • Диаметр режущей части (от нее зависит максимальный диаметр скважины)
  • Длина рукоятки и возможность ее удлинение
  • Вес изделия (чем оно тяжелее, тем сложнее будет работать)
  • Качество и надежность металла.

Средняя цена бура тисэ варьируется около 100-150 у. е. Однако она может достигать нескольких сотен.

Видео:

Самые простые модели можно встретить за скромные 40-50 у. е. но они не всегда эффективны.

Оптимальным решением проблемы для многих становится аренда бура тисэ. Стоимость эксплуатации соответствующего инструмента в сутки начинается от 10 у. е.

Когда он необходим для разовых работ на 2-3 дня, стоит подумать о таком варианте.

Делаем бур ТИСЭ своими руками чертежи и как изготовить

Начиная работу по производству бура ТИСЭ своими руками, чертежи нужно иметь со всеми деталями. Необходимы также схемы и изображения для лучшего проникновения в процесс. Моделей очень много, но найденную конструкцию можно легко изменить, приспособив для требуемых условий работы.

Один из простейших буров ТИСЭ состоит из:

  • двух режущих плоскостей
  • резцов вертикальных для рыхления земли
  • набора металлических дополнительных полос
  • специальной штанги для расширения глубины
  • заборника грунта.

Для того чтобы произвести бур ТИСЭ своими руками (чертежи можно найти на нашем сайте), потребуется:

  • раскроенная надвое, плита диска
  • механическая штанга, с приваренной рукояткой. Если необходимо глубокое бурение приготавливается раздвижная конструкция с приготовленным фиксатором
  • пластина из металла.
  • кусок для приемника грунта из нержавеющей трубы. Её диаметр равняется диаметру у скважины
  • болгарка, аппарат сварочный, дрель и прочее
  • пруток с тремя петлями из металла.

Собрав все затребованные материалы, можно начинать сборку ручного бура ТИСЭ.

Плита диска кроется на две равные части. Её под небольшим наклоном сваривают к штанге, на которой остается наконечник.

К трубе из металла, которая является приемником грунта, свариваются полученные кромки.

Чтобы сделать почву рыхлее. свариваются вертикально пластины, с которыми бур будет лучше работать в сложных грунтах.

Число резцов рекомендуется от двух до шести. Для наипростейшего садового бура ТИСЭ, резцы можно и не делать, но для сложного — они обязательно пригодятся. Лишними они точно не будут.

После приварки петли на подвижной полоске, которая служит режущей кромкой, а также на штанге, получается инструмент с полукруглым дном.

В этом случае основание будет устойчивее. Если привязать веревку к пластине вместе с дополнительной кромкой режущей, можно будет ее поднимать и спускать.

Для приготовления бура ТИСЭ своими руками, чертежи выбираются, подходящие «на все случаи жизни». Режущий элемент его нужно прикрепить к штанге с добротным болтовым соединением. Если сделать ножи разного размера, можно их менять, когда необходимо. Иной метод расширения диаметра скважины, которая пробурена: сварить пластины более широкого диаметра вертикально.

Усовершенствовать бур

Своими руками бур ТИСЭ можно изготовить и, если нужно, несколько видоизменить под рабочие условия, в зависимости от типа почв, на которых сооружается фундамент .

Надо понимать, что производя установку на дне, расширение без изъянов, в результате не получится.

Также при пользовании бура ТИСЭ в сложных почвах не нужны кромки резцов сильно заостренные. У пилы угол наклона должен стать тут самым главным характеризующим признаком.

Если в почве имеются камешки до пяти сантиметров в диаметре, то дистанцию между кромками необходимо сделать больше.

Поэтому в приемник грунта им удастся попасть. Если же дистанция будет мала, то они будут постоянно забиваться в зубчиках. Несколько клыков сваривается на трубу, чтобы рыхлить почву. С таким буром ТИСЭ лучше и легче всего будет заниматься в почвах глинистых.

В сыпучем грунте у бура ТИСЭ будет возможность ещё больше проявить себя. Рыхлить почву здесь получится ещё лучше. Для этого сваривают несколько клыков вертикально.

В этом случае кромки резцов должны находиться близко друг к другу. Этот бур ТИСЭ предотвратит осыпание земли.

Сделать рабочий бур ТИСЭ, который будет служить для бурения скважин, в общем, не очень сложно, а пользоваться им будет совсем просто.

Вращение будет происходить исключительно по часовой стрелке, с выбросами, при этом всей земли, находящейся внутри. Если неохота тратить усилия и время на производство своими руками бура ТИСЭ, его можно купить в самых разных конфигурациях.

Купить

На прилавках строительных магазинов или на рынках можно найти бур ТИСЭ.

При покупке этого инструмента надо обращать внимание на такие его детали, как:

  • длина у рукоятки, возможно ли её удлинить,
  • диаметр режущей части (от него будет зависеть диаметр будущей скважины),
  • надежность металла, его качество,
  • вес (чем легче инструмент, тем комфортнее будет с ним работать).

Для многих лучшим решением будет аренда бура ТИСЭ. Если он нужен для двух или трех дней работы, и больше не понадобится, то тратить время на изготовление инструмента, скорее всего, нецелесообразно. Да и тратить деньги на его покупку тоже вряд ли нужно.

Можно взять в аренду и заплатить в несколько раз дешевле, чтобы произвести все работы.

Бур ТИСЭ своими руками

Оглавление:

Технология под названием ТИСЭ предназначена для строительства своими силами с использованием недорогих материалов. Термин расшифровывается как Технология Индивидуального Строительства и Экология . Расшифровка последней буквы может звучать и как Экономичная .

Основные конкурентные характеристики этой технологии заключаются в низкой стоимости строительства при неизменно высоком его качестве. Фундамент и стены обладают высокой прочностью. Теплопроводность чрезвычайно велика. Возможно возведение фундамента на почве, изначально не предназначенной для строительства. Морозостойкие свойства также очень высоки. Данная технология доступна для застройщиков без специальных навыков в строительстве.

Что нужно для строительства по технологии ТИСЭ

Основным рабочим инструментом является переставная опалубка и непосредственно бур, который применяют при возведении фундамента. Его используют, чтобы пробурить скважину под сваи, имеющие расширение в основании. Эта технология располагает обширным перечнем технологических решений по разным строительным вопросам. Речь идет и о кладке стен с применением пустотелых блоков на стене. Причем большинство инструментов при этой технологии есть возможность сделать самому. Например, сделать бур ТИСЭ своими руками – задача вполне посильная.

В последние годы большую популярность набирает изготовление фундамента на сваях. Они отличаются простотой, надежностью и экономичностью. Благодаря свайному фундаменту есть возможность реального уменьшения расходов материалов, выделяемых на строительство. Усилия на его создание также снижаются, но при этом остаются неизменными условия надежности и прочности главной опоры здания. По количеству необходимого бетона при обычном и при свайном фундаменте заметно его изменение. Необходимо на изготовление фундамента в 10 погонных метров в среднем 2,5 м3 бетона.

Фундамент на сваях

Основной особенностью данного фундамента является применение специального бура. Он дает возможность сверлить в грунте отверстие с последующей заливкой бетоном. В нижней части образуется расширение в виде полусферы.

Обратите внимание! Благодаря этому расширению повышается способность столба увеличивать нагрузку, причем, при промерзании почвы выталкивание столба из земли полностью исключается. На таких столбах впоследствии располагается ленточный фундамент будущего строения.

Как изготовить бур ТИСЭ

Основной сложностью работ является формирование этого полусферического расширения, что осложняется использованием инструмента, который сделан самостоятельно. Бур вполне можно изготовить из дисковой пилы, которую режут пополам и приваривают к наконечнику под наклоном от горизонтальной поверхности. Образуются 2 режущие кромки, расположенные диаметрально противоположно. Над ними приваривают накопитель в виде цилиндра, сделанный из металла. Можно использовать для этого кусок водопроводной трубы, имеющий диаметр 25-30 см. При этом земля будет резаться кромками и легче подниматься на поверхность.

Наиболее простым способом изготовления такого бура является приваривание маленьких отрезков трубок по длине буровой штанги. По трубкам может двигаться металлический пруток. На конец штанги приваривают петлю, к которой крепят металлическую полоску той длины, расширение какого радиуса необходимо получать в итоге. Данная полоска и станет режущей кромкой. К ее середине приваривают еще одну петлю, а на конец двигающегося прутка – третью. Между второй и третьей петлей приваривают стержень из металла. Если пруток поднимают вверх, то пластина с лезвием прижимается к штанге и не выполняет никаких функций. Если пруток движется вниз, то пластина отклоняется по вертикали и в процессе вращения бура вырезает полость полусферы, а земля сыплется в накопитель и время от времени поднимается на поверхность.

Особенности использования бура ТИСЭ

Особенности работы буром ТИСЭ

Чтобы бур не углублялся в землю, вырезание полусферической полости осуществляют при его обратном вращении. Необходимо чтобы профиль режущей пластины был немного изогнутым и мог направлять землю, срезанную ей в накопитель. Когда процесс формирования полусферы завершен, режущая пластина отгибается и принимает горизонтальное положение. В этом случае бур можно извлечь и установить в скважину арматуру, надев на нее опалубку, которая должна быть в форме стакана, и формировать сваи над землей, заливая их бетоном.

Разумеется, описанная технология с применением самодельного инструмента не даст возможности получить подземное расширение идеальной полусферической формы, но опорная площадь сваи на землю значительно увеличится. Существует большое разнообразие различных конструкций, сделанных своими руками и усовершенствованных буровых установок для бурения необходимых скважин с расширением. Они, в большей степени, эффективны. И данной установки будет вполне достаточно, если учитывать, что их основная задача – сделать скважину под сваи для одного дома.

Источники: http://stoydiz.ru/instrumenti-i-tehnika/bur-tise-svoimi-rukami.html, http://funddom.ru/svajjnyjj-fundament/delaem-bur-tiseh-svoimi-rukami-chertezhi/, http://www.stroitelstvosovety.ru/stroitelstvo-fundamenta-svoimi-rukami/bur-tise-svoimi-rukami


Комментариев пока нет!

restart24.ru

Бур ТИСЭ своими руками - чертежи и как изготовить

Начиная работу по производству бура ТИСЭ своими руками, чертежи нужно иметь со всеми деталями. Необходимы также схемы и изображения для лучшего проникновения в процесс. Моделей очень много, но найденную конструкцию можно легко изменить, приспособив для требуемых условий работы.

Один из простейших буров ТИСЭ состоит из:

  • двух режущих плоскостей;
  • резцов вертикальных для рыхления земли;
  • набора металлических дополнительных полос;
  • специальной штанги для расширения глубины;
  • заборника грунта.

Для того чтобы произвести бур ТИСЭ своими руками (чертежи можно найти на нашем сайте), потребуется:

  • раскроенная надвое, плита диска;
  • механическая штанга, с приваренной рукояткой. Если необходимо глубокое бурение приготавливается раздвижная конструкция с приготовленным фиксатором;
  • пластина из металла.
  • кусок для приемника грунта из нержавеющей трубы. Её диаметр равняется диаметру у скважины;
  • болгарка, аппарат сварочный, дрель и прочее;
  • пруток с тремя петлями из металла.

Собрав все затребованные материалы, можно начинать сборку ручного бура ТИСЭ.

Плита диска кроется на две равные части. Её под небольшим наклоном сваривают к штанге, на которой остается наконечник.

К трубе из металла, которая является приемником грунта, свариваются полученные кромки.

Чтобы сделать почву рыхлее, свариваются вертикально пластины, с которыми бур будет лучше работать в сложных грунтах.

Число резцов рекомендуется от двух до шести. Для наипростейшего садового бура ТИСЭ, резцы можно и не делать, но для сложного — они обязательно пригодятся. Лишними они точно не будут.

После приварки петли на подвижной полоске, которая служит режущей кромкой, а также на штанге, получается инструмент с полукруглым дном.

В этом случае основание будет устойчивее. Если привязать веревку к пластине вместе с дополнительной кромкой режущей, можно будет ее поднимать и спускать.

Для приготовления бура ТИСЭ своими руками, чертежи выбираются, подходящие «на все случаи жизни». Режущий элемент его нужно прикрепить к штанге с добротным болтовым соединением. Если сделать ножи разного размера, можно их менять, когда необходимо. Иной метод расширения диаметра скважины, которая пробурена: сварить пластины более широкого диаметра вертикально.

Усовершенствовать бур

Своими руками бур ТИСЭ можно изготовить и, если нужно, несколько видоизменить под рабочие условия, в зависимости от типа почв, на которых сооружается фундамент.

Надо понимать, что производя установку на дне, расширение без изъянов, в результате не получится.

Также при пользовании бура ТИСЭ в сложных почвах не нужны кромки резцов сильно заостренные. У пилы угол наклона должен стать тут самым главным характеризующим признаком.

Если в почве имеются камешки до пяти сантиметров в диаметре, то дистанцию между кромками необходимо сделать больше.

Поэтому в приемник грунта им удастся попасть. Если же дистанция будет мала, то они будут постоянно забиваться в зубчиках. Несколько клыков сваривается на трубу, чтобы рыхлить почву. С таким буром ТИСЭ лучше и легче всего будет заниматься в почвах глинистых.

В сыпучем грунте у бура ТИСЭ будет возможность ещё больше проявить себя. Рыхлить почву здесь получится ещё лучше. Для этого сваривают несколько клыков вертикально.

В этом случае кромки резцов должны находиться близко друг к другу. Этот бур ТИСЭ предотвратит осыпание земли.

Сделать рабочий бур ТИСЭ, который будет служить для бурения скважин, в общем, не очень сложно, а пользоваться им будет совсем просто.

Вращение будет происходить исключительно по часовой стрелке, с выбросами, при этом всей земли, находящейся внутри. Если неохота тратить усилия и время на производство своими руками бура ТИСЭ, его можно купить в самых разных конфигурациях.

Купить

На прилавках строительных магазинов или на рынках можно найти бур ТИСЭ.

При покупке этого инструмента надо обращать внимание на такие его детали, как:

  • длина у рукоятки, возможно ли её удлинить,
  • диаметр режущей части (от него будет зависеть диаметр будущей скважины),
  • надежность металла, его качество,
  • вес (чем легче инструмент, тем комфортнее будет с ним работать).

Для многих лучшим решением будет аренда бура ТИСЭ. Если он нужен для двух или трех дней работы, и больше не понадобится, то тратить время на изготовление инструмента, скорее всего, нецелесообразно. Да и тратить деньги на его покупку тоже вряд ли нужно.

Можно взять в аренду и заплатить в несколько раз дешевле, чтобы произвести все работы.

funddom.ru
