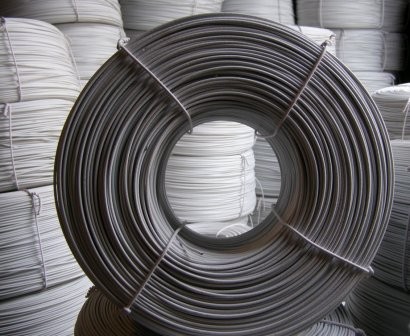

Провод прогревочный ПНСВ предназначен для обогрева при монтаже монолитного и железобетона в зимнее время при температурах до минус 30 градусов Цельсия. Провод прогревочный ПНСВ состоит из двух элементов — стальной однопроволочной жилы круглой формы и изоляции из ПВХ-пластиката или полиэтилена. Провод прогревочный ПНСВ обладает стойкостью стойки к смене температуры окружающей среды: от -60°до +50°С Максимально допустимая температура эксплуатации провода прогревочного ПНСВ составляет +80°С. Прокладка провода прогревочного ПНСВ должна проводиться при температуре окружающей среды не ниже -15°С.
|
Кол-во жил, сечение (мм2) |
Наружный диаметр (мм) |
Удельный вес (кг/км) |
|
1х1,2 |
|
16 |
К несомненным преимуществам использования провода ПТПЖ следует отнести высокую энергоемкость и экономичность технологии.
Также плюсами являются исключение замерзания бетона в раннем возрасте и обеспечение высокого качества работ.
Греющие провода укладываются непосредственно в саму возводимую конструкцию перед началом работ. Провод ПТПЖ оптимально использовать для прогрева монолитного бетона или железобетона, напольных нагревателей, которые работают при напряжении переменного тока до 380 В и номинальной частоте 50 Гц или постоянном токе до 1000 В.
Технические особенности:
- две жилы изготовлены из стальной проволоки диаметром 1,2 мм
- диапазон рабочих температур от -60ºС до 50ºС, при этом температура непосредственной прокладки и монтажа
- такого провода должна быть не менее -25ºС и не более 50ºС;
- сопротивление изоляции (на 1000 м) составляет не менее 1МОм при температуре 20ºС
Компания «САЙФ» реализует:
Нагревательный кабель КДБС специально разработан для ускорения застывания бетона при строительстве зданий и сооружений.
Кабельные секции КДБС обеспечивают возможность проведения монолитно-строительных работ круглый год. Нагревательный кабель КДБС это –
- самый эффективный способ прогрева бетона;
- быстрое и равномерное твердение бетона при низких температурах;
- простой монтаж;
- отсутствие трансформатора для подключения питания и затрат, связанных с его применением;
- стабильная мощность и равномерный прогрев без кипения и выгорания проводов.
КАК КУПИТЬ? ЗВОНИТЕ (3412) 77-19-00, 77-20-00
ИЛИ ПИШИТЕ [email protected]
Принцип действия — Нагревательный кабель раскладывается на арматуре объекта, подлежащего заливке бетоном. После заливки бетона в опалубку, кабель подключают к сети электропитания. Кабель КДБС, проявляя свои нагревательные свойства, сушит бетон необходимое время, исходя из условий эксплуатации и размеров бетонной конструкции.
После высушивания кабель отключают от сети питания, обрезают концы и оставляют внутри бетонной конструкции.
Конструкция секций КДБС
Секция КДБС состоит из двухжильного кабеля, соединенного с установочным проводом. Кабель с одной стороны соединен с установочным проводом при помощи соединительной муфты, а с другой стороны имеет концевую муфту.
Изоляция-химически сшитый полиэтилен, оболочка-ПВХ.
Муфты – на основе термоусаживающихся трубок — обеспечивают герметичность соединения.
Сечения установочного провода УДБ 3: 1,5; 2,5 и 4,0 мм2 в зависимости от мощности секции
| Наименование секции нагревательной кабельной | лина нагр. части, м | Стартовая мощность секции, Вт | Номинальная мощность секции, Вт | Сопротивление секции при +20°С, Ом |
| Секция нагревательная кабельная 40КДБС-10 | 10,0 | 440 | 400 | 104,5-121,0 |
| Секция нагревательная кабельная 40КДБС-20 | 20,0 | 910 | 800 | 50,5-58,5 |
| Секция нагревательная кабельная 40КДБС-54 | 53,0 | 2250 | 2120 | 19,9-23,1 |
| Секция нагревательная кабельная 40КДБС-82 | 82,0 | 4080 | 3280 | 11,3-13,1 |
| Секция нагревательная кабельная 40КДБС-100 | 100,0 | 5120 | 4000 | 9,0-10,4 |
| Секция нагревательная кабельная 40КДБС-150 | 150,0 | 7680 | 6000 | 6,0-6,9 |
ХОТИТЕ УЗНАТЬ БОЛЬШЕ ЗВОНИТЕ (3412) 77-19-00, 77-20-00
Технические характеристики
| Напряжение питания | ~220-240 В |
| Линейная мощность в установившемся режиме | 40 Вт/м |
| Сопротивление изоляции |
10. МОм*м |
| Минимальная температура монтажа | -30 °С |
| Минимальный радиус изгиба при монтаже | 35 мм |
| Номинальный размер нагревательного кабеля (диаметр) | 5–7 мм |
| Длина установочного провода | 2 м |
| Минимальное расстояние между нитками нагревательного кабеля | 60 мм |
| Степень защиты | IP67 |
Рекомендации по необходимой мощности и монтажу секций КДБС
- Кабель монтируется на арматуру в массе бетона, но не глубже 20 см от поверхности, масса внутри элемента конструкции обычно не прогревается.
-
Укладка кабеля должна обеспечить равномерность прогрева при единовременной заливке.
- Пересечение большой площади прогреваемого элемента с бетонными и кирпичными массивами недопустимо – масса выстудит элемент, мощности прогрева не хватит.
- Обычно на 1 кв. м прогреваемой поверхности идет 4 погонных метра кабеля.
- Необходимая ориентировочная мощность для прогрева: на 1куб. м монолитного бетонного изделия требуется от 0,4 — 1,5 кВт мощности прогрева, это зависит от толщины и материала опалубки, устройства парника, температуры и ветра, также важно учитывать и применяемые присадки для бетона.
Форма для расчета необходимого количества секций 40КДБС
Удельные теплоемкости, плотности и коэффициенты теплопроводности теплоизоляций
Удельные теплоемкости, плотности и коэффициенты теплопроводности материалов опалубки
Скачать файл по расчету кабеля КДБС
Нагревательный провод
| Нагревательный провод Нагревательная проволока сопротивления используется в различных приложениях для производства тепла. |
Домашнее использование можно найти в тостерах, портативных обогревателях, нагревательных плитах и многом другом. Печные горелки являются примером электрического элемента, используемого для создания тепла. В промышленных печах и сушилках для производства тепла используются проволочные элементы. Керамические материалы часто используются в качестве изолятора для покрытия провода.Американский калибр проволоки (AWG)
При работе с нагревательной проволокой полезно понимать систему AWG. По мере уменьшения номера калибра проволоки размер диаметра увеличивается.
| Манометр (AWG) | Диаметр (дюймы) | Диаметр (мм) |
| 16 | 0,0508 | 1,291 |
| 18 | 0,0403 | 1,024 |
| 20 | 0,0320 | 0,812 |
| 22 | 0,0253 | 0,644 |
| 28 | 0,0126 | 0,321 |
| 30 | 0,0100 | 0,255 |
Связь между сопротивлением и температурой
Тепло выделяется, когда электрический ток встречает сопротивление.
Нагрев – это потеря мощности в цепи. Энергия не исчезает, она переходит из одного состояния или формы в другое. Энергия или мощность, потерянная в цепи, становится теплом. Сопротивление производит тепловую энергию, ощущаемую как тепло.
Сопротивление увеличивается линейно с температурой. Чем выше температура, тем выше сопротивление. Например, если вы удвоите длину куска провода, сопротивление провода удвоится. Если вы удвоите диаметр, перейдя на провод большего диаметра, сопротивление уменьшится вдвое. Если сопротивление элемента увеличивается или увеличивается ток, температура будет увеличиваться.
Расчеты
Взаимосвязь реакции производства энергии и выделения тепла известна как первый закон Джоуля. Закон Джоуля гласит, что количество тепла, выделяемого постоянным постоянным током, прямо пропорционально квадрату силы тока и сопротивления цепи. Это то же самое, что и формула для мощности, P = I2 x R , или ток в квадрате, умноженный на сопротивление.
Если у вас есть два усилителя с сопротивлением 100 Ом, у вас будет 400 Вт.
Применительно к нагреву произведенное тепло может быть выражено в калориях. H = I2 x R x t . Символ «t» обозначает количество времени, в течение которого протекает ток. Примечание: одна калория = 4,184 джоуля.
Сопротивление = rho L/A . rho — постоянное удельное сопротивление данного материала. L — длина, A — площадь поперечного сечения.
Пример расчета
Нихром, удельная теплоемкость = 450 Дж/кг C
Использование 800 В на 48 Ом = 16,6 А
P = 16,6 А в квадрате, умноженное на 48 Ом = 13 227 Вт
1 Вт = 1 Дж/с
Резистор массой 1 кг из нихрома, получающий мощность 13,3 кВт, будет иметь повышение температуры на 29,6°C за каждую секунду приложенной мощности.
Теперь возьмите этот коэффициент 29,6°C и разделите его на фактическую массу резистора, чтобы определить температуру в градусах Цельсия в секунду.
Пример: 2 кг нихрома увеличиваются на 14,8°C в секунду. Увеличение будет продолжаться до тех пор, пока не будет достигнут максимум или баланс мощности. При этом не учитываются потери тепла за счет конвекции.
Для чего используется провод сопротивления?
Нагревательные элементы должны быть изготовлены так, чтобы выдерживать экстремальное тепло, которое они должны генерировать. Элементы также должны противостоять факторам окружающей среды, в том числе влаге, которая может вызвать коррозию. Нагревательная проволока имеет высокое сопротивление и сопротивляется окислению. Он способен выдерживать высокую поверхностную нагрузку. Другими соображениями, которые делают проволоку полезной, является ее способность сопротивляться провисанию и деформации при небольшом весе.
| Сплав | Удельное сопротивление при 20°C (68°F) Ом мм²/м (Ом/смф) | Макс. Непрерывная рабочая температура |
| Нихром 60 | 1,11 (668) | 1150°C (2100°F) |
| Кантал А1 | 1,45 (872) | 1400°C (2550°F) |
| Кантал Д | 1,35 (812) | 1300°C (2370°F) |
Кантал А-1Провод А-1 часто используется в промышленности. Кантал DПроводKanthal D используется как в бытовых, так и в промышленных целях. В быту его часто используют для нагревательных элементов в посудомоечных машинах, встраивают в керамические нагревательные панели и используют нагревательные кабели. Нагревательные кабели оборачиваются вокруг водопроводной трубы или проходят вдоль нее, чтобы предотвратить замерзание. Наши таблицы нагревательных проводов доступны для предоставления вам удельного сопротивления каждого типа провода. Рассчитав напряжение, которое вы будете применять, вы получите ток для вашего элемента. Используя ток и сопротивление, вы можете определить мощность или мощность. Добавление удельного сопротивления и массы даст вам температуру. |
Его можно найти в нагревательных элементах для высокотемпературных печей, используемых в стекольной, сталелитейной и керамической промышленности. Нагревательная проволока Kanthal обеспечивает постоянное удельное сопротивление во всех цепях заказа для облегчения производства.
Никель-хромовый нагревательный провод — повышение температуры в зависимости от силы тока
Никель-хромовые провода электрического сопротивления:
| SWG | Диаметр | Никель-хром | ||||||
|---|---|---|---|---|---|---|---|---|
| (мм) | 10 | 19 (Ом/м) | Ток (А) до поддерживать повышение температуры | |||||
| 500 °C | 1000 °C | |||||||
| 12 | 906025 906025 0,1040,197 | 38 | 78 | |||||
| 14 | 2,032 | 0,080 | 0,333 | 26 | 53 | 1600004 14 1,626 | 0,064 | 0,520 | 19 | 40 |
| 18 | 1,219 | 0004 90040,92 | 13 | 27 | ||||
| 20 | 0,914 | 0,036 | 1,6 | 18 | ||||
| 22 | 0,711 | 0,028 | 2,72 | 6,3 | 13 | 24 24 | 0,022 | 4,40 | 4,5 | 9,5 |
| 26 | 0,457 | 9 0,00185 0,001896,60 | 3,5 | 7,0 | ||||
| 28 | 0,376 | 0,0148 | 902 19005 9,2 900 25,5 | |||||
| 30 | 0,315 | 0,0124 | 13,9 | 2,2 | 4,5 | |||
| 0,0108 | 18,3 | 1,9 | 3,5 | |||||
| 34 | 0,234 | 0,0000525,2 | 1,6 | 3,0 | ||||
| 36 | 0,193 | 0,0076 | 37,20 90 12 | 2,3 | ||||
| 38 | 0,152 | 0,0060 | 59,0 | 1,0 | 1,7 | |||
| 0,0048 | 92 | 0,8 | 1,4 | |||||
| 42 | 0,102 | 0 9 | 133 | 0,65 | 1,1 | |||
| 44 | 0,0813 | 0,0032 | 218 090 4 0481||||||
| 46 | 0,0610 | 0,0024 | 370 | |||||
| 48 | 0,0406 | 8000160,0005 35 | ||||||
| 50 | 0,0254 | 0,0010 | 2130 | РГ — Имперский стандартный калибр проволоки для листового металла и проволоки | ||||
