Как осуществляется прогрев бетона сварочным аппаратом? Прогрев бетона нагревательным проводом пнсв Как прогревать бетон с помощью трансформатора.

При строительстве монолитных бетонных конструкций в зимнее время применяется несколько технологий для создания необходимых температурных условий. Это может быть установка специальных тепляков, применение тепломатов или специального провода для прогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант подразумевает установку тепловых станций, прогревающих только верхние слои, что также вносит ряд ограничений на применение. Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.

Зачем нужен прогрев бетона?

В холодное время года, когда температура окружающего воздуха опускается ниже точки замерзания воды, возникают проблемы с гидратацией бетонного раствора. Проще говоря, смесь частично замерзает, а не полностью затвердевает. После повешения температуры окружающей среды начинается процесс оттаивания, монолитность смеси может быть нарушена, что отрицательно отразится на монолитности конструкции, ее сопротивлению проникновения воды, что приведет к снижению долговечности.

Последствия заливки раствора на морозе, в этом случае не поможет даже гидрошпонка Аквабарьер или другая гидроизоляция

Чтобы избежать перечисленных последствий, обязательно необходимо зимой делать электропрогрев бетонной смеси. При этом изотермическом процесс не возникает нарушений в ее структуре, что положительно отражается на прочности возводимой конструкции.

Виды нагревательных проводов и кабелей

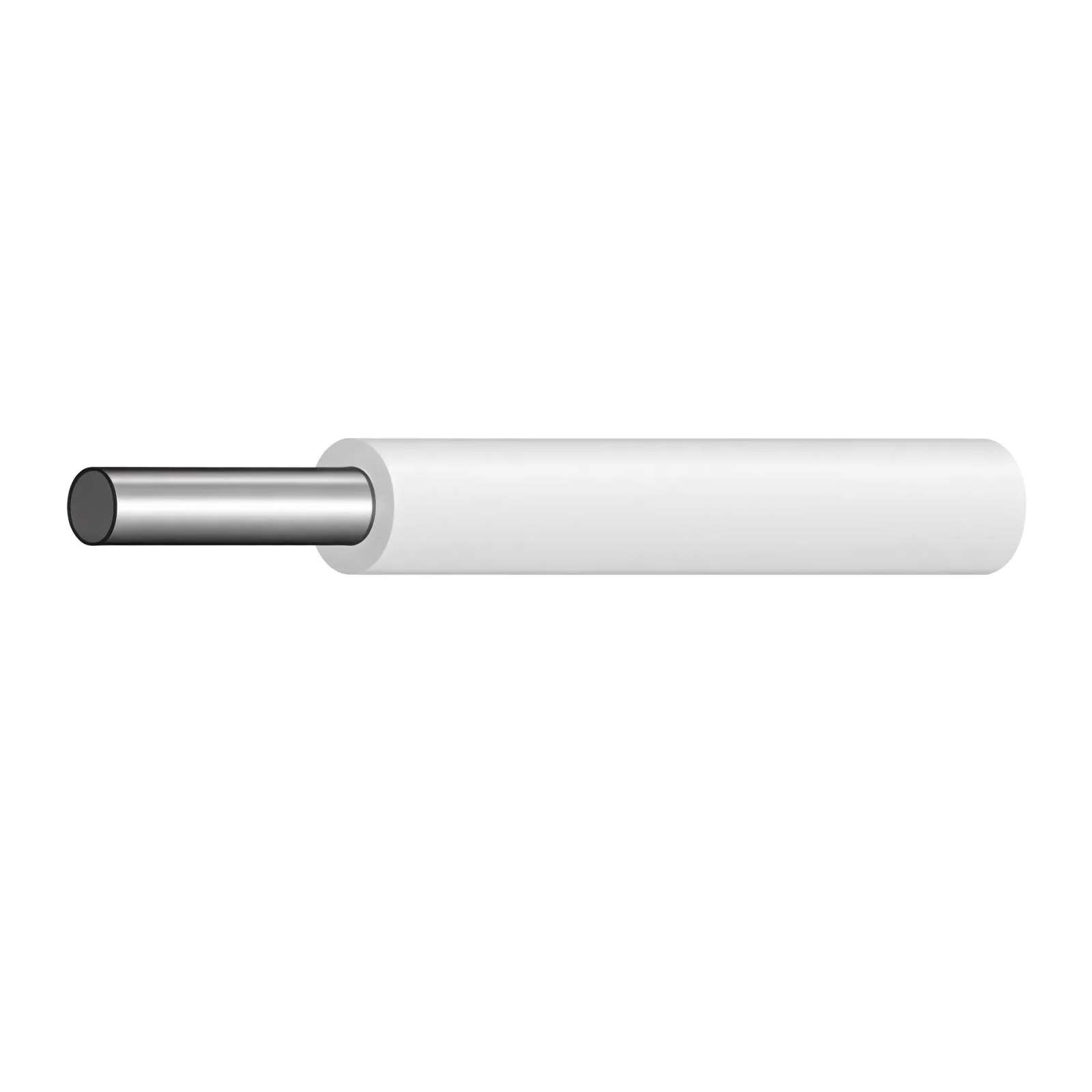

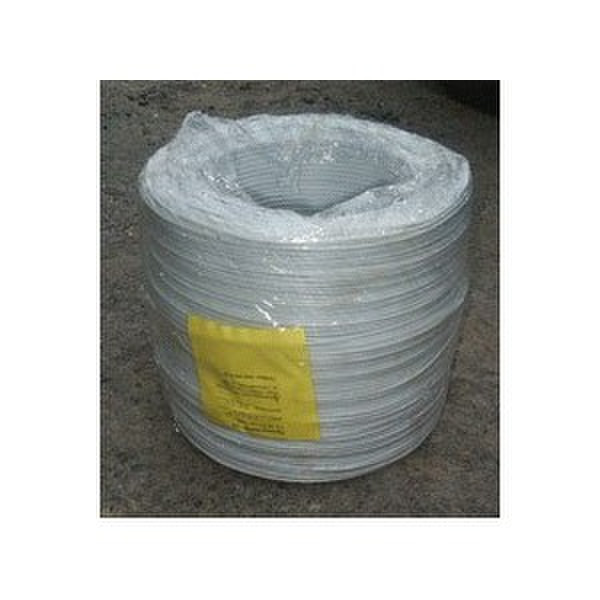

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

В качестве альтернативы может применяться аналог – ПНСП, основное отличие которого заключается в изоляции, она выполнена из полипропилена, что позволяет незначительно повысить максимальную мощность тепловыделения.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола.

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

Обозначение:

А – Выходы нагревательных жил.
В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
С – Муфта, для подключения нагревательной секции.
D – Концевая изоляторная муфта.
Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода. При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т.д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.).

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

сложность расчетов при расчете длины провода;
необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия).

Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
Утеплить опалубку.

Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м 2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
Защита кабеля позволяет приматывать его к арматуре.
Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
Между разными контурами должно быть не менее 40,0 мм.

Запрещено пересечение греющих проводников.

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
В отличие от сушки электродами вероятность поражения электричеством минимальна.
Легкий монтаж и несложный расчет длины сегмента.

Особенности:

ВЕТ кабель стоит существенно дороже, чем провод для прогрева бетона ПНСВ. Отечественный КДБС, например производимый компанией ЭТМ в Красноярске, несколько улучшает положение, но не намного. Именно поэтому данные кабели применяются при возведении небольших бетонных и ЖБТ конструкций.

В качестве заключения.

Мы описали только один способ обогрева бетона, на самом деле их значительно больше. Они будут рассмотрены в других публикациях.

В завершении считаем необходимым ответить на вопрос, неоднократно встречающийся в сети, почему нельзя для прогрева бетона использовать нихромовые провода. Во-первых, это удовольствие было бы очень дорогим, во-вторых, правилами техники безопасности запрещено. Именно поэтому не стоит калькулятор для расчета числа витков нихрома, чтобы сделать обогрев трубы или бетона.

Сегодня пользуются популярностью такие способы прогрева бетона, как прогрев бетона проводом пнсв прогревочным кабелем, прогрев с помощью специальных термоматов, трансформаторов и станциий. Но самым проверенным и, главное, доступным большинству остается .

Зимнее бетонирование.

Основным материалом, используемым в современном строительстве зданий, является бетон. Для того, чтобы строительство велось непрерывно, круглый год, при минусовой температуре, применяется прогрев бетона. Прогреваемый бетон схватывается точно так же, как при плюсовой температуре, имеет в дальнейшем необходимую прочность. Если же бетон замерзает, он не схватывается, соответственно никакой прочности не имеет, и при размерзание – рассыпается.
Для прогрева бетона используется понижающий трансформатор – 380В./55Вольт. Также, нихромный провод, НМПГ – 1.5кв.мм. И от низкой стороны трансформатора, — кабель большого диаметра, обычно — 35 – 50кв.мм. В зависимости от предельно допустимой нагрузки трансформатора. Обычно, это — 510А. Поэтому, кабеля, диаметром 50кв.мм. на одной фазе, вполне хватает для полной нагрузки трансформатора.
Зимнее бетонирование. Прогрев бетона. Горизонтальный прогрев производится следующим образом. Внутри арматурного каркаса, перед заливкой бетона, укладывается изолированный нихромный провод. Провод укладывается петлями. Длина провода одной петли должна быть 25 метров, тогда ток в проводе будет 10А, что является оптимальным значением для его нагрева. Начало провода подключается к одной фазе низковольтного кабеля трансформатора, конец провода подключается к другой фазе. Раскладывается он равномерно, по всей площади, готовой под заливку бетона. Расстояние между протянутым проводом начала петли и протянутым проводом конца петли, а также, между соседними петлями, должно быть 20 – 25см. Это обеспечит ровный прогрев всей поверхности. К кабелям низкой стороны трансформатора, петли подключаются равномерно между фазами. Когда все петли подключены, начинается заливка бетона. После того, как бетон залит, территория прогрева ограждается, и включается трансформатор. Горизонтальный прогрев используется при бетонирование пола и межэтажных перекрытий.

Вертикальный прогрев бетона, для колонн здания и несущих стен, производится таким образом. Внутри вертикального арматурного каркаса колонны или стены, с помощью изоляторов, по всей высоте устанавливаются электроды. Обычно это стальная проволока, диаметром 8мм. Электрод не должен касаться арматурного каркаса. Чаще всего, изоляторами, и в то — же время креплениями электродов, являются куски жёсткого изолированного провода. Средина провода обматывается вокруг электрода, края наматываются на каркасную арматуру таким образом, чтобы электрод был в натяжке изолированного провода. К верхним концам электродов, с помощью поводков подключаются кабеля низкой стороны трансформатора. Распределение нагрузки должно быть равномерным, и производится следующим образом. Фаза «А», подключается к первому электроду. Фаза «Б», ко второму электроду. Фаза «С», к третьему электроду. Дальше – в той же последовательности. Четвёртый электрод – фаза «А», пятый – фаза «В»…и так далее.
После заливки бетона и включения обогрева, нужно сразу проверить величину тока в кабелях низкой стороны. Если кабель, к примеру, имеет сечение 35мм.кв. а ток больше 400А, его необходимо разгрузить. То — есть, выключить трансформатор, и отключить несколько электродов. Ведётся прогрев в течение 12 – 17 часов. За это время вода полностью выпаривается и бетон схватывается.

Работы по заливке бетона должны осуществляться не более чем через 4-6 часов после замешивания материала. Наиболее удобный способ заливки бетона (в том числе и на высоту) – при помощи специального насоса. При этом можно вставить в шланг переходник с целью уменьшения скорости движения бетона. Струю рекомендуется сначала направлять на углы, откосы, разветвления стены, края отверстий, а затем в основную часть опалубки. По завершению заливки бетон необходимо уплотнить, чтобы исключить раковины и полости. Уплотняется материал способом штыкования. При этом бетон по всей глубине протыкается штыковой лопатой или куском арматуры. Более качественной считается проработка смеси специальной виброрейкой или погружным вибратором.

Зимой заливаемый бетон должен содержать в своем составе специальные компоненты – кислотные или соляные. Также рекомендуется сооружать над местом работы полиэтиленовые теплицы, внутри которых помещается тепловая пушка или калорифер.

Электрический прогрев бетона осуществляется при заливке в зимнее время года или в ситуациях, когда необходимо ускорить время, за которое бетон будет схватываться. При этом следует строго придерживаться установленного технического режима. В противном случае изделие из бетона может потерять свою прочность или потрескаться. После заливки необходимо полить поверхность бетона водой и закрыть полиэтиленовой пленкой, чтобы исключить испарение влаги.

Ячеистый бетон – это теплоизоляционно-конструкционный материал, изготовленный на вяжущей минеральной основе. Он имеет пористую структуру, что обусловлено смешением бетона с пеной и сверхлегкими заполнителями, газообразованием и воздухововлечением. Существует несколько разновидностей ячеистого бетона, наиболее популярными из которых при строительстве являются пенобетон, газобетон, поризованный бетон, газосиликат, пенополистиролбетон.

Особенности и применение бетона

Бетон является основным материалом при строительстве зданий и сооружений, заливке фундаментов и изготовлении различных строительных конструкций. Для того чтобы добиться его надлежащего качества, в особенности при заливке в условиях низких температур, необходимо строго соблюдать технологию изготовления бетонной смеси.
В состав бетона в большом количестве входит вода, химически не связанная с остальными компонентами раствора – цемента, песка и наполнителя. Таким образом, при снижении температуры окружающей среды до нулевых температур, происходит её замерзание, что приводит к увеличению сроков схватывания и снижению прочности бетона.

При температуре ниже 0 градусов прочность готовой конструкции снижается до 50%, что может привести к растрескиванию и разрушению готовых бетонных конструкций.

Для того чтобы в зимнее время осуществлять бесперебойное и качественное строительство, а также для сохранения прочностных качеств бетона, существует несколько методов его прогрева:

Термос. Технология термосного прогрева смеси заключается в утеплении опалубки;

Добавки ускорителей отвердения, пластификаторов и противоморозных добавок. Отличается от создания утепленной опалубки добавлением химических реактивов, способствующих ускорению схватывания бетона и препятствующих замерзанию входящих в состав смеси воды;

Предварительный прогрев бетона. Заключается в доставке бетона с завода до места заливки в подогреваемых бетономешалках и созданию двойной опалубки, в которую подаётся горячий воздух. Таким образом, проще всего решается вопрос того, как прогреть бетон без больших затрат;

Прогрев смеси электродным методом. В бетоне монтируются электрода или специальная арматура, через которую пропускается электрический ток. Благодаря этому электроды нагреваются, а уже от них нагревается массив бетона;

Инфракрасный прогрев бетонной смеси. Заключается в прогреве освещаемого инфракрасными лучами массива бетонной конструкции;

Индукционный метод прогрева. В качестве нагревающего элемента при применении этого метода используется электромагнитный индуктор, нагревающий бетонную смесь с помощью вихревых токов.

Прогрев бетона сварочным аппаратом

Прогрев бетона сварочным аппаратом
При проведении строительных работ нередко требуется прогрев бетона. Для этого существуют специальные приспособления, но можно использовать и обычный сварочный аппарат.

В первую очередь для прогрева понадобятся дополнительные электроды. В качестве таковых можно использовать обрезки арматуры. Они по возможности равномерно устанавливаются по всей бетонной поверхности, каковую следует засыпать опилками. Эти опилки послужат дополнительной теплоизоляцией, а также предотвратят испарение влаги.
После этого расставленную арматуру соединяют между собой проводом так, чтобы получились параллельные цепи. К этим цепям присоединяют прямой и обратный сварочные провода. Очень важно, чтобы они не замкнулись друг на друга! Наличие напряжение определяется по лампочке накаливания, установленной между цепями. При прогреве следует постоянно следить за температурой бетона, чтобы не допустить перегрева. Температурный контроль производится любым термометром.

Указанным способом можно разогреть бетон, не привлекая каких-то дорогих и сложных устройств. Но все же сварочный аппарат лучше применять при не очень больших объемах бетона.

Следует сразу же отказаться от идеи «упростить» процесс, просто замыкая на бетонную арматуру сварочную цепь. Кроме пустой траты времени и электричества это не даст никакого результата.

Среди многочисленных марок сварочных аппаратов особо выделяются LINCOLN ELECTRIC. Их отменное качество, надежность, высокая производительность, а также простота в использовании давно признаны и профессиональными сварщиками и теми, кто использует аппараты для собственных нужд. В недавнее время LINCOLN ELECTRIC выпустил в продажу устройства для плазменной резки, способные легко работать с любыми металлами и сплавами.

Зимний бетон и его использование

Какие качества необходимы для бетона, применяемого зимой? В это время года чаще всего наблюдаются отрицательные температуры воздуха. Поэтому смешивать бетон в привычных условиях нельзя. Именно это привело к тому, что все заводы по производству бетона могут быть зимние и летние. Первые не могут выпускать продукцию при отрицательном температурном режиме. Вторые — могут производить зимний морозостойкий бетон при температуре до минус двадцати пяти градусов. Они отличаются от тех, которые работают летом тем, что оборудованы парогенератором, который разогревает инертные составляющие; теплым производственно-смесительным отсеком; промышленным котлом, который повышает температуру горячей воды; работают в соответствии со специальными технологиями; заправляют миксеры горячей водой.

Рецептура приготовления бетона зимой отличается тем, что применяются специальные добавки, позволяющие смеси не замерзать, сохраняя пластичность. Компания «Бетонная система» имеет два предприятия, специализирующиеся на выпуску бетона в зимнее время. Это Бетонный завод на а/п Ржевке и Бетонный завод в поселке Белоостров.
Можно ли проводить заливку и укладку бетона зимой? Да, но необходимы два условия:

1. во время транспортировки и бетонирования нужно использовать специальные морозостойкие добавки в бетон
2. пока бетон схватывается необходимо поднимать температуру воздуха с помощью специальных устройств.

По ходу бетонирования и до его полного окаменения нужно создавать необходимую температуру. На этот процесс специальные добавки никак не влияют, поэтому нужно закрывать бетон в зимних условиях полиэтиленом или мешковиной, применять тепловые пушки или постоянное напряжение.

Какие технологии применяются для повышения температуры? Это тепловые завесы, которые создаются за счет использования тепловых пушек или строительных фенов. Это оборудование подают воздушные струи в зону согреваемой конструкции, которая должна быть защищена. Есть возможность сэкономить, применив сварочные аппараты и проволоку для прогрева бетона зимой.

Когда проводится заливка бетона зимой, необходимые прочностные характеристики могут сильно отличаться от реальных. Самым главным требованием является поддержание определенной температуры. Минимальная температура зависит от антифриза, обычно это минус пять, десять, пятнадцать градусов Цельсия.

Греем бетон сварочным трансформатором

Такой способ прогрева подойдет для мелких объемов заливки и при наличии сварочного трансформатора, идеально подойдет для домашних условий. Прогрев сварочным аппаратом это-то же самое что и прогрев специальным понижающим трансформатором . Принцип остается тот же только мощности заметно поубавиться.

Для примера возьмем сварочный аппарат постоянного тока с мощностью 250 ампер.

Я не буду вдаваться в расчеты зимнего бетонирования а опишу сам процесс прогрева, основанный на личном опыте при заливке бетонной плиты 4 на 5 метров. В статье выложены поясняющие фотографии, своих у меня нет но я постарался подобрать максимально подходящие что бы они наглядно поясняли принцип работы по обогреву бетона.

Нам нужен: сварочный аппарат 150 -250 ампер, греющий провод ПНСВ, одинарный алюминиевый провод в 2.5- 4 кв., токовые клещи, изолента ХБ.

1. Греющий провод необходимо нарезать кусками в 18 метров, длину я рассчитал опытным путем. Количество таких отрезков нужно рассчитать исходя из мощности имеющегося сварочного аппарата. За основу возьмем аппарат на 250 ампер. При максимальной нагрузке наша петля выдержит 25 ампер и это потолок. Значит нужно отталкиваться от этой цифры. Не будем насиловать сварочный трансформатор, 8 петель будет в самый раз. Для прогрева бетонной плиты 4 на 5 метров и толщиной в 19 см такое количество будет нормальным.

2. К отрезанным кускам провода ПНСВ необходимо присоединить 2 алюминиевых провода, соединяем при помощи скрутки в 3-5 см. Длина алюминиевого конца выбирается по месту. Смотрите сами, эти алюминиевые концы нужно будет присоединить к сварочному кабелю. Особо заморачиваться не нужно, так как всегда возможно нарастить необходимую длину. Скрутку тщательно изолируем.

3. Далее нам нужно уложить прогревочные петли. Улаживаем с умом так чтобы греющий кабель располагался чуть выше середины плиты, но ниже верхнего слоя арматуры. Петли подвязываем изолирующим кабелем, что бы при прогреве они не замкнули на землю. Скрутка ПНСВ и алюминиевого провода должна находится в бетоне, иначе она сгорит. Алюминиевые концы выводим из зоны заливки. При укладке петель маркируйте алюминиевые выхода из петель, что бы при подключении не запутаться. Самый оптимальный вариант это с одной стороны плиты сделать выхода на + а с другой стороны плиты выхода на — .

4. После заливки нам необходимо как можно быстрее собрать всю цепь обогрева. С сварочника выходит два кабеля, говоря проще это наше питание на прогревочные петли.

Все плюсовые выхода петель цепляем на плюсовой кабель сварки и соответственно другие концы петель кидаем на минус. Способ соединения выбирайте сами, лично я сделал так называемую «гитару» к сварочным кабелям прицепил две текстолитовые пластины, на которых наварены болтики для зажима алюминиевых концов прогревочных петель. В общем, сами смотрите как вам удобно, в итоге получаем по восемь концов на каждом сварочном кабеле.

5. Включаем сварочный аппарат и начинаем греть бетон. Перед включением ставим регулятор тока на минимум. Включив, меряем токовыми клещами ампераж на сварочных кабелях. Если будет примерно 240 ампер не пугайтесь так как мо мере того как бетон будет греется, амперы начнут падать. Проверяем клещами работоспособность каждой петли для начала там должно быть 14-18 ампер на каждой петле. Через часика два меряем еще раз, если амперы упали, добавляем на сварке ток. Добавляйте постепенно минимум – середина – максимум, если вы за 8 часов дойдете до максимума это уже неплохой результат. Обязательно проверяйте нагрузку на петли, помня что они не выдержат больше чем 25 ампер. В зависимости от температуры время прогрева бетона может увеличиваться или уменьшатся. Исходя из своего опыта скажу, при -12С я 38 часов обогрел и высушил выше описанную бетонную плиту.

Еще статьи по прогреву бетона

Для того что бы электропрогрев бетона был максимально эффективным накройте плиту утеплителем или опилками. Электропрогрев бетона сварочным трансформатором должен выполнятся соответствующим персоналом, так как может возникнуть угроза для человеческой жизни. Просьба не воспринимать эту статью как руководство для зимнего бетонирования , я всего лишь описал то, что делал сам, не имея возможности сделать нормальный обогрев бетона.

Зачем нужен прогрев бетона?

Виды нагревательных проводов и кабелей

Таблица основных параметров проводов ПНСВ и ПНСП

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т. д.) будет приведено в другом разделе.

Разновидности и особенности кабелей КДБС и ВЕТ

Обозначение:

А – Выходы нагревательных жил.
В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
С – Муфта, для подключения нагревательной секции.
D – Концевая изоляторная муфта.
Е – Нагревательная секция фиксированной длины.

Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Технология прогрева с использованием ПНСВ

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода. При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т. д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.).

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

Использование сварочного аппарата в качестве ПТ.

Плюсы и минусы ПНСВ

Основные недостатки:

сложность расчетов при расчете длины провода;
необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Монтаж секционного обогревочного кабеля

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
Утеплить опалубку.

Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м 2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
Защита кабеля позволяет приматывать его к арматуре.
Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
Между разными контурами должно быть не менее 40,0 мм.
Запрещено пересечение греющих проводников.

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
В отличие от сушки электродами вероятность поражения электричеством минимальна.
Легкий монтаж и несложный расчет длины сегмента.

Особенности:

В качестве заключения.

Бетонная стяжка заливается не только летом, когда стоит теплая погода, но и зимой, когда температура редко повышается выше нуля. Как известно из школьного курса физики, вода при минусовой температуре воздуха из жидкого состояния преобразуется в твердое состояние, а поэтому зимой понадобится прогрев бетона сварочным аппаратом, поскольку в состав данного материала входит вода.

На сегодня активно применяются такие способы прогрева бетона, как прогрев посредством ПНСВ кабеля, специализирующегося на данной процедуре, прогрев с помощью специализированных термоматов, однако наиболее популярностью продолжает пользоваться именно сварочный аппарат, действие которого мы и рассмотрим.

Коротко о главном

Сварочный аппарат представляет собой автономную установку для осуществления сварочных работ над металлическими деталями, резки материалов посредством электродуговой сварки. Сварочные агрегаты имеют помимо основных элементов для производства сварочных работ еще дополнительные элементы.

Вспомогательные элементы сварочного агрегата:

Генератор сварочного тока;
Приспособление, служащее для воздушно-плазменной резки металлов;
Блок напряжения холостого хода установки;
Блок прогрева бетона и других твердых материалов.

Свойства бетона

Многие полагают, что бетон затвердевает всего за несколько дней, однако подобное распространенное мнение весьма ошибочно, так как рассматриваемый материал выдерживается почти месяц, а именно 28 суток. Однако и за этот срок, как утверждают опытные профессионалы, бетон не затвердевает окончательно, поскольку процесс твердения может продолжаться годами.

Доказан факт, что бетон по истечении 28 суток получает основные качественные характеристики: прочность, морозоустойчивость, водонепроницаемость. Именно поэтому не рекомендуется поддавать на протяжении указанного выше времени бетонную стяжку фундамента или пола всяческим нагрузкам.

Прогрев посредством сварочного устройства

Для прогрева бетонного основания на строительной площадке строителями нередко используются специальные приспособления, но могут иметь место на пути реализации данной необходимости обыкновенные сварочные аппараты. Первоочередным вопросом в решении поставленной задачи являются дополнительные электроды, с ролью которых отлично могут справиться отрезки арматуры.

Арматура, в свою очередь, монтируется равномерно по всему участку работ, которая засыпается опилками. Опилки служат отличным дополнением термоизоляционного слоя бетонной поверхности. Вдобавок опилки снизят до минимума испарения влаги. Далее арматура соединяется между собой проводом таким образом, чтобы вышли параллельные цепи.

К цепям присоединяются прямой и обратный сварочные провода, при этом стоит обращать внимание на то, чтобы они замыкались друг на друга. С помощью лампочки накаливания узнаем о наличии напряжения, при этом лампочка должна быть установлена между цепями. Во время нагрева арматуры необходимо усердно следить за температурой нагрева самого бетона, чтобы не имел место перегрев. Контроль температуры выполняется путем использования любого термометра.

Указанный выше способ прогрева бетонной поверхности способствует отличному прогреванию материала, при этом не требуя на протяжении процедуры применения какого-либо дополнительного сложного оборудования. Несмотря ни на что сварочный аппарат предпочтительнее использовать при незначительных рабочих поверхностях бетона.

Замыкать сварочную цепь на бетонную арматуру настоятельно не рекомендуется, поскольку данный способ не принесет ожидаемого результата, а счет за потребление электроэнергии будет весьма не привлекательным. Способов прогрева существует несколько.

Другие способы прогрева бетона:

Прогрев электродами;
Прогрев путем применения инфракрасных волн.

Прогревание бетонной поверхности электродами

Методика прогрева бетонной поверхности посредством электродов основывается на прохождении электрического тока. В свою очередь существует несколько видов электродов, которые могут понести отличную службу во время прогревания бетонной поверхности.

Виды электродов:

Полосовые;
Пластинчатые;
Струнные;
Стержневые.

Прогрев бетона должен производиться с учетом площади рабочей поверхности, правил техники безопасности и безопасного обращения конкретно со сварочным аппаратом. Перед применением сварочного приспособления в прогревании рабочей поверхности, будь то бетонная стяжка пола, фундамент или что-либо другое, необходимо проконсультироваться с грамотными и опытными профессионалами.

Проводной прогрев бетона в холодное время года с помощью провода ПНСВ

Надежный и прочный бетон образуется на основании определенных химических процессов, один из которых известен, как «гидратация». Если выражаться немного проще, это прочное соединение молекул цемента и воды. В результате подобного соединения образуется прочная масса, имеющая структуру гелия. Такие составные элементы, как щебень и песок добавляются в состав бетона исключительно для того чтобы составить каркас для подобных масс, а также чтобы полностью исключить последующую деформацию и усадку.

Говоря иными словами, гидратация представляет собой основу для бетона, но данный фактор может произойти только с водой, а не со льдом, в который при низкой температуре превращается вода. Вода, как одно из немногих веществ, при остывании не уменьшается, но увеличивается в объеме.

Основные проблемы гидратации бетона в зимнее время

Для того чтобы основные проблемы были более понятными, стоит рассмотреть то, как при отрицательной температуре осуществляется затвердевание бетона. Имеющаяся в составе вода постепенно превращается в лед, остается только «ненужный» цемент, который не имеет возможности принимать участие в гидратации. Растущие кристаллы льда в состоянии разорвать еще не совсем затвердевший бетон с внутренней ее части, тем самым снижая показатели плотности и прочности. Под влиянием низкой температуры процесс гидратации, как и все химические процессы, замедляется, и застывание бетонной массы может затянуться до бесконечности. Не стоит и говорить о том, что при подобных условиях, бетон, который будет заливаться в холодное время года, без применения особых технологий не может соответствовать основным критериям качества.

Каким образом решить вопрос с заливкой зимой

Для полного исключения замерзания воды в бетоне и для ускорения необходимого процесса схватывания, в состав профессионалы добавляют особые присадки, могут быть использованы особые укрывные пологи для конструкций, которые были залиты недавно. Есть одна основная мера – это прогрев состава на протяжении определенного времени. Он необходим для набора более 50% прочности конструкции, но при условии прогрева на 50% прочность будет достигнута уже через 3-5 суток.

Процесс прогрева может быть осуществлен посредством специальных тепловых пушек или электродов. Данные приспособления погружаются внутрь бетонной конструкции, а вопрос с подключением решается при помощи трансформатора. Как правило, подобные методы неплохо сочетаются с применением укрывного полога. В настоящее время самым оптимальным методом поддержания температуры в застывающем бетоне в холодное время года считается прогрев при помощи специальных проводов ПНСВ.

Провод прогревочный ПНСВ 1,2

ПНСВ представляет собой провод (П) нагревательный (Н), который обладает сплошной стальной жилой (С), также присутствует оболочка из винила (В). Подобная жила может быть черной или оцинкованной. В последнем случае провод будет обладать более высокими показателями стойкости к коррозии, что достаточно важно для электрических соединений, расположенных между секциями.

Данная проволока на современном рынке предлагается в определенном количестве стандартных сечений, каждое из которых представлено в своих определенных значениях. Достаточно часто для эффективного прогрева бетона применяется особый оцинкованный ПНСВ, сечение которого составляет 1,2 кв. мм. Немного реже используется провод сечение которого составляет 1,4 кв. метра.

В чем заключается суть технологии прогрева?

Бетонная масса греется теплом, которое выделяется проводом ПНСВ, когда по нему проходит электрический ток. Именно в этом состоит основное отличие от метода прогрева электродами. Применяется не электрическая, но тепловая проводимость бетона. таким образом можно сделать вывод, что прогрев посредством применения ПНСВ считается более безопасным, в отличие от прогрева электродиодами. При этом наблюдается равномерность прогрева, которая остается таковой долго, при этом уровень совершенно не снижается. Данный фактор основан на то том, что не застывший бетон обладает более высокими показателями теплопроводности.

Несомненно для бетона, который находится в состоянии застывания, очень важны показатели положительной температуры. Стоит отметить, что перегрев для нее также крайне недопустим. Именно по этой причине нагревательная линия ПНСВ должна быть рассчитана так, чтобы параметры температуры бетона сохранялись на уровне, не превышающем 80 градусов. Для того чтобы провод ПНСВ, сечение которого составляет 1,2 кв. мм был в состоянии обеспечить среде нужную температуру, требуется обеспечить тот факт, чтобы по нему протекал ток напряжением в 14-16 ампер. Если учесть, что примерное удельное сопротивление провода составит 0,15 Ом на метр, то при использовании сети с напряжением 220 Вт, протяженность линии буде составлять примерно 110 м. Если сечение провода равно 1,4 кв. мм, то при подключении к той же сети длина должна составить примерно 140 метров. При иных параметрах сети длина провода может быть иной, она изменяется прямо пропорционально. Например, если сеть под напряжением 380 Вольт, то провод должен иметь сечение 1,2 кв. мм, тогда длина будет составлять 180 метров, при использовании провода с параметрами сечения 1,4 кв. мм придется использовать провод длиной около 250 м.

Технологические тонкости прогрева бетонной массы в зимнее время

Все расчетные операции нагрузки, возлагаемой на провод, рассчитаны как раз на то, что тепло данного провода будет достаточно быстро отводиться бетоном. По этой причине требуется обратить внимание на то, чтобы весь провод, выполняющий греющие функции, был полностью залит. Что касается концов, которые предназначены для подключения, многие их называют «холодными концами», то они выполняются или из того же провода, а также из провода АПВ. Если пренебречь данным фактором, провод, расположенный в данной среде, просто не выдержит нагрузки и сгорит.

Именно по этой причине в процессе прокладки провода ПНСВ стоит выдерживать минимальное расстояние между жилами, которое должно составлять 15 мм. Данный провод требуется прокладывать внутри конструкции, которая подлежит заливке бетоном, сразу после того, как было закончено возведение опалубки, сварки арматуры, а также установки закладных. Провод в обязательном порядке должен быть распределен равномерно, не должно быть никаких натяжений. Важно обратить внимание, что минимальный радиус изгиба должен составлять не менее пяти наружных параметров диаметра провода. Необходимо следить за тем, чтобы провод не касался конструкций, выполненных из дерева, а также разных теплоизолирующих материалов. Во избежание этого провод подвязывается к арматуре.

Для того чтобы рассчитать необходимую длину провода, во внимание необходимо принимать удельную мощность, которая равна примерно 30-40 Вт на один погонный метр провода с сечением в 1,2 кв. мм, но если напряжение составляет 220 вольт. При этом расход провода составит примерно 50 метров на один кубометр конструкции.

Прогрев бетонной массы при помощи трансформатора

Для обеспечения питания линии прогрева, требуется использовать специальные подстанции, которые имеют выводы разных ступеней с низким напряжением. Это необходимо по то причине того, что если при осуществлении работы не получится изменить параметры длины провода, корректировать величину электрического тока получится только посредством смены параметров питающего напряжения.

Говоря о подстанциях, которые подойдут для прогрева бетона ПНСВ, то сюда можно отнести КТПТО-80. Здесь важно помнить о том, что на каждый кубический метр прогреваемого материала, потребуется примерно два киловатта энергии. На данном основании можно сделать вывод, что электрический прогрев представляет собой энергоемкую технологию.

К выводам подстанций подключаются те самые свободные концы. Для их соединения с греющим проводом стоит использовать особые сертифицированные клеммники и зажимы. Это же можно отнести и к соединению проводов ПНСВ, расположенных внутри конструкции, которая заливается. Процесс соединения ПНСВ и свободных концов должен быть произведен снаружи, чтобы после окончания процесса соединение можно было разобрать легко и быстро.

Как только заканчивается заливка, начинается процесс прогрева. При этом температура контролируется специальными термометрами, которые устанавливаются в особых, специально оставленных скважинах. При незначительных выходах температуры из пределов нормы, интенсивность требуется изменять.

Термометр, используемый при замерах

Как уже отмечалось выше, термометр эффективно контролирует кроме температуры еще и ток в проводах, так как при их разрушении весь процесс заливки будет напрасным. Измерения требуется осуществлять каждый час в самом начале работы, а потом каждую смену, и так до полного окончания прогревания.

Провод для прогрева бетона: виды, монтаж

Как правильно подобрать провод (кабель) для прогрева бетона в зимнее время

В настоящее время бетон используется не только для возведения фундамента, но и при строительстве различных перекрытий и опор.

Полное затвердевание после заливки происходит через 28 дней при условии плюсовой температуры.

В холодный же период года вода, входящая в состав бетона, не вступает в химическую реакцию с остальными компонентами и превращается в лед, что приводит к более медленному затвердеванию бетона и потере его прочности. Лучший способ избежать этого – использовать специальный провод для прогрева бетона.

Зачем нужен прогрев бетона

Процессы, происходящие в бетоне во время его застывания, зависят от температуры окружающей среды. В зимнее время, когда температура опускается ниже нуля, происходит замерзание воды, из-за чего появляются проблемы с гидратацией бетона. При этом растров застывает не полностью, так как в некоторых местах проходит лишь его замерзание. Когда же температура окружающей среды начнет повышаться, вода растает, а монолитность раствора нарушится. Данный процесс приведет к нарушению целостности конструкции после застывания и снижению ее долговечности.

При этом посторонних процессов в смеси не происходит, а значит, структура остается однородной, что положительно отражается на долговечности и прочности бетона.

Виды нагревательных проводов и кабелей

В большинстве случаев электропрогрев бетона в зимнее время осуществляется проводом ПНСВ (расшифровка: провод нагревательный, материал жилы – сталь, изоляция – ПВХ), так как среди всех видов он отличается минимальной ценой и максимально простым монтажом.

На втором месте по частоте использования – кабель ПНСП для прогрева бетона. Его основное различие с проводом, представленным выше – изоляция из полипропилена (в отличие от ПНСВ с изоляцией ПВХ). Данный материал позволяет немного повысить теплопроводность кабеля. Однако его стоимость выше, поэтому применяется он только в случаях, когда длина используемого кабеля имеет определяющее значение. Чаще такой провод монтируется как теплый пол.

Провода данного типа сложно монтировать, так как необходим точный расчет их длины. Если на стадии проектирования были допущены незначительные ошибки, исправить это можно регулировкой подающего напряжения.

Разновидности и особенности кабелей КДБС и ВЕТ

Если планируется электропрогрев бетона в зимнее время проводом ПНСВ или ПНСП, необходимо включение в систему дополнительного регулирующего оборудования, с помощью которого можно менять мощность в сети для регулирования тепловыделения. Для упрощения системы путем исключения из нее дополнительного оборудования можно использовать двухжильные термокабели, которые регулируют теплоотдачу самостоятельно: финский ВЕТ или российский КДБС.

Кабели данного типа подключаются напрямую к сети 220 вольт, установка дополнительных приборов для регулировки не требуется.

Линейная мощность, Вт/м (ВЕТ – 35-45, КДБС – 40).
Рекомендованный радиус изгиба, мм (ВЕТ – 25, КДБС – 35).
Номинальный диаметр, мм (ВЕТ – 6, КДБС – 7).
Размеры секций, м (ВЕТ – 3,3-85, КДБС – 10-150).

Плюсы и минусы ПНСВ

Электропрогрев бетона проводом пнсв – наиболее экономически выгодный вариант. Связано это с дешевизной самого провода, а также сравнительно низким потреблением электрической мощности. Кроме того, кабель данного типа отличается устойчивостью к воздействию щелочной и кислотной среды, благодаря чему его можно использовать в различных сложных условиях окружающей среды.

Сложность проектных работ из-за необходимости точного расчета длины кабеля.
Необходимость включения в систему понижающей подстанции.

Стоимость таких подстанций (ПТ) достаточно велика. Их функционирование требуется постоянно, поэтому брать оборудование в аренду не целесообразно, ведь за это нужно будет отдать не менее 10% от общей стоимости. В некоторых случаях возможно использование сварочных аппаратов. Однако подходят они только для небольших объектов строительства, так как при интенсивной работе быстро выходят из строя.

Технология прогрева с использованием ПНСВ

Многие считают, что для того чтобы осуществить прогрев бетона проводом ПНСВ, достаточно уложить кабели и подключить их к электрической сети. Данный подход в корне не верен. Для правильного прогрева проводами необходимо четкое регулирование мощности, при котором учитывается много факторов. Как недостаточная, так и излишне высокая температура раствора приведет к разрушению конструкции.

Бетонный раствор, конечно, не закипит, так как оболочка провода начинает плавиться при 80 градусах. Однако в случае, когда она полностью исчезнет, провод может соприкоснуться с металлической арматурой, что приведет к короткому замыканию.

Схема подключения греющего провода должна быть тщательно продумана. Ниже приведен один из наиболее эффективных вариантов под названием «звезда».

На данном этапе большая часть от всего объема воды в растворе поглощается, после чего происходит формирование кристаллической структуры. При этом температура бетонной массы достигает 55 градусов (продолжительность нагрева зависит от температуры окружающей среды). Чтобы процесс прогрева был непрерывным и равномерным, необходимо поддержание напряжения 95 вольт.
На данном этапе уменьшается величина подаваемого напряжения до 75 вольт для кристаллизации бетонного раствора. Температура внутри поддерживается такая же (55 градусов) за счет инертности раствора. Важно отметить, что если на данном этапе температура окружающей среды резко понизится, необходимо увеличить величину подаваемого напряжения на 10 вольт.
Данный этап можно назвать остыванием. При этом провод для прогрева бетона ПНСВ нагрет не более чем на 20 градусов. На последнем этапе бетонный раствор набирает до 80% своей прочности.

Расчет длины

Если планируется прогрев смеси бетона проводом ПНСВ, в первую очередь необходимо рассчитать его длину в зависимости от нескольких параметров. Главный определяющий фактор – расчетное количество тепловой энергии, необходимой для нагрева бетонной массы до требуемой температуры. Количество тепла зависит от окружающей температуры, относительной влажности воздуха, размера объекта.

При расчете длины важно знать основные характеристики ПНСВ, а именно — потребляемую мощность. Для самого популярного диаметра 1,2 мм она равна 0,015 Ом/м, у кабелей большего сечения сопротивление ниже, диаметр 2 мм соответствует сопротивлению 0,044 Ом/м, а 3 мм – 0,02 Ом/м. Для окончательного расчета необходимой мощности нужно полученный показатель умножить на протяженность кабеля.

Подобным образом рассчитываются и понижающие трансформаторы. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Монтаж ПНСВ

Схема укладки провода ПНСВ должна быть продумана еще на этапе проектирования объекта. Главное – его монтаж в опалубке до того, как начинается заливка бетонного раствора. В большинстве случаев для прикрепления провода к арматуре используется проволока из алюминия.

Чтобы прогрев бетонной смеси был максимально равномерным, секции монтируются на равном расстоянии друг от друга как по вертикали, так и по горизонтали. Расстояние между соседними должно составлять около 15 сантиметров.

Важно отметить, что если в сети напряжение 380 вольт, длина сегмента должна составлять 31 погонный метр, если 220 – 17 метров. Только в таком случае прогрев смеси будет проходить равномерно, а значит, он достигнет максимально возможной прочности. В случае, если секция будет смонтирована более длинной, тепловая энергия не будет доходить до самых удаленных участков.

В большинстве случаев это достигается путем присоединения кабеля с жилами из алюминия и его плотной обмотки. Когда бетонная смесь полностью застыла, провод не вытаскивается из него, он навсегда остается внутри и впоследствии может быть использован как «теплый пол».

Монтаж секционного обогревочного кабеля

Кабель для прогрева бетона данного типа поставляется на объект не в бухте, а в виде готовой секции. Данный факт несколько упрощает процесс монтажа, так как нет необходимости в обрезке провода. Сбор системы после следующих подготовительных работ:

Расчет необходимой мощности одного сегмента в зависимости от объема бетонной смеси.
Выбор длины провода.

Процесс монтажа системы достаточно простой, однако требует определенных знаний и навыков.

Для обогрева одного кубического метра бетонной смеси в зависимости от состава необходимо 500-1500 Вт (в зависимости от температуры окружающей среды). Сократить расход электрической энергии можно путем добавления специальных присадок для понижения температуры застывания смеси или утеплив опалубку.
Если бетонной смесью заливается перекрытие или какая-либо балка, расчет электропроводки проводится с учетом следующих начальных данных: 4 метра провода на 1 квадратный метр поверхности элемента.
Провод надежно защищен, поэтому его можно крепить к арматуре.
Провода всегда должны соприкасаться с опалубкой.
В процессе монтажа важно следить за расстоянием между кабелями, в противном случае электропрогрев бетона греющим проводом будет неравномерным.
Необходимо выдерживать минимум 4 сантиметра между соседними контурами.

В процессе монтажа необходимо следить за тем, чтобы провода не пересекались.

Преимущества и особенности сегментированного кабеля

Главное достоинство сегментированного кабеля – отсутствие необходимости во включении дополнительного оборудования в систему. Данный способ прогрева бетона максимально безопасен (в отличие от случаев, когда используются электроды), так как вероятность поражения электричеством практически сведена к нулю. Еще одно достоинство – простота монтажа и расчетов при использовании нагревательной секции. Материал уже разбит на сегменты, остается лишь высчитать необходимую мощность.

Прогрев бетона в зимнее время проводом ПНСВ значительно дешевле, поэтому сегментированный кабель, который разбит на секции шинопроводов, применяется лишь на небольших объектах, когда в приоритете скорость возведения и точность проводимых работ.

Обзор нагревательного кабеля ПНСВ для прогрева бетона

При заливке бетона в зимнее время могут возникнуть определенные сложности. Если вода в структуре материала замерзнет, то технологическая прочность не будет достигнута. Медленная скорость затвердевания состава также делает работы с ним нерентабельными. Поддерживать оптимальную температуру материала позволяет кабель для прогрева бетона.

Применение нагревательных элементов

Отрицательные температуры кристаллизуют воду в бетоне, и гидратация материала прекращается. В замерзшем состоянии жидкость расширяется и разрушает связи, образовавшиеся в цементе. Даже если температура повысится, материал уже не достигнет необходимой прочности.

При температуре 20 °C происходит оптимальное и равномерное затвердевание состава, сохраняются его важные характеристики. Чтобы поддержать нужные технические условия в зимнее время, используются греющий кабель для бетона ПНСВ и его аналоги. Он может пригодиться в следующих ситуациях:

теплоизоляция опалубки и монолита не обеспечена в полной мере;
монолит имеет крупные габариты и не может равномерно прогреться;
работы проводятся при отрицательной температуре, и вода замерзает в растворе.

Виды и характеристики кабелей

Существует несколько разновидностей греющего кабеля для прогрева бетона, наиболее востребованным является ПНСВ. В его основе — жила из стали с сечением 0,6−4 кв. мм и 1,2−3 мм в диаметре. Некоторые модели подвергаются оцинковке, защищающей компоненты провода от агрессивных составляющих строительных смесей.

Термоустойчивость кабелю дает изоляция из полиэстера или ПВХ. Она также не боится агрессивных компонентов, истирания и перегибов, имеет повышенное удельное сопротивление и прочную структуру. Технические показатели кабеля ПНСВ:

около 60 м провода хватает на 1 кубометр раствора;
удельное сопротивление 0,15 Ом/м;
применение элемента до -25 °C;
возможность монтажа до -15 °C;
стабильные показатели работы при температуре от -60 °C до +50 °C.

Подключение кабеля к холодным концам производится при помощи алюминиевого провода АПВ.

Для питания подходит сеть трехфазного типа 380 В, возможно подсоединение к трансформатору. Если длина кабеля более 120 м и расчеты проведены правильно, то может также использоваться сеть бытового назначения в 220 В. Рабочий ток, проходящий в толще бетона, должен составлять 14−16 А.

Альтернативным элементом для подогрева строительных смесей может выступать кабель ПНСП. Его изоляция состоит из полипропилена, немного повышающего силу тепловыделения по сравнению с изделиями ПНСВ. Эти виды кабелей также могут применяться для оборудования теплого пола.

Для правильной работы нагревательного элемента нужно точно рассчитать длину кабеля. Мелкие недочеты можно корректировать поступающим напряжением от трансформатора, регулируя его уровень.

Провода ПНСП и ПНСВ могут работать только вместе с оборудованием для настраивания мощности теплоотдачи. Это может усложнять задачу. Выходом из ситуации являются секционные двужильные термокабели с саморегуляцией ВЕТ и КДБС. Их можно подключать к сети 220 В напрямую. Линейная мощность составляет 40 Вт/м у провода КДБС и 35−45 Вт/м — для ВЕТ. Допустимый радиус изгиба равен 35 мм у первой модели и 25 мм — для второй соответственно.

Технология прогрева

Места проведения коммуникаций и расположение отверстий в бетонной поверхности нужно продумать до начала заливки состава. После установки системы и покрытия ее цементной смесью, любые работы с поверхностью могут повредить провода. Например, перед выполнением алмазного бурения материала нужно убедиться, что отверстие не будет проходить через кабель для обогрева бетона.

Правила укладки системы

Перед размещением обогревающей системы устанавливаются арматура и опалубка. Затем проводится раскладка ПНСВ, между витками проводов должен быть интервал 8−20 см. Величина промежутка зависит от ветра, температуры снаружи и влажности.

Кабель прицепляется зажимами к арматуре, без натяжения. Оптимальный радиус изгибов — больше 25 см. Ведущие ток жилы не должны пересекаться, расстояние промежутков между ними — 1,5 см, такое расположение позволяет избежать короткого замыкания.

Чаще всего провод для прогрева бетона ПНСВ укладывают по схеме «змейка», которая используется для монтажа теплых полов. Этот метод экономит кабель и позволяет охватить максимальную область бетонного основания.

Необходимо проверить следующие моменты перед заливкой раствора:

температура подготовленной смеси выше +5 °C;
в опалубке нет льда;
схема правильно подключена;
холодные концы имеют оптимальную длину.

К кабелю ПНСВ прилагается инструкция, которую важно соблюдать при установке системы обогрева. Существуют два варианта подключения через шинопровода — по схемам «звезда» и «треугольник». При первом способе три однотипных кабеля объединяются в узел, затем свободная тройка контактов подсоединяется к трансформатору. Устройство питания размещается на расстоянии до 25 м от места соединения. Участок материала, который будет нагреваться, защищается ограждением.

Подключение системы производится только после окончания заливки раствора. Использование прогревочного кабеля для бетона ПНСВ включает следующие этапы:

Ведется разогрев, в час температура должна повышаться на 10 °C. Большая скорость нарушит равномерность прогревания материала.
Нагревание осуществляется при постоянном значении температуры. Бетону необходимо набрать половину от показателя технологической прочности. Оптимальная температура 60 °C, максимально возможная — 80 °C.
Материал медленно остывает. Скорость его охлаждения не должна превышать 5 °C в час, иначе произойдет растрескивание структуры.

Если все работы были проведены правильно, то бетон достигнет соответствующей марки прочности. После проведения нагрева кабель остается в материале и играет роль вспомогательной армирующей конструкции.

Кабели ВЕТ и КДБС можно подключать через розетку или щитовую к сети 220 В, они также имеют деление на секции, что предотвращает перегрузки. Но их стоимость значительно выше, чем проводов ПНСВ.

Для постройки больших объектов такие затраты невыгодны, поэтому чаще используется дешевый аналог.

Прогревать бетон также можно с применением трубчатого электронагревателя (ТЭН) и электродов. В раствор вставляется арматура и подключается к источнику питания — сварочному аппарату или другому понижающему трансформатору. Для этого варианта нагревательный кабель не нужен, но потребуются значительные затраты энергии. Проводником в бетоне выступает вода, а при затвердевании материала сопротивление будет возрастать.

Расчет длины ПНСВ

На определение длины кабеля ПНСВ влияет несколько факторов. Большое значение имеет количество тепла, которое будет подаваться на материал для затвердевания. На этот показатель влияют теплоизоляция, температура воздуха, форма и размеры конструкции, влажность.

Длина петли должна составлять в среднем 28−36 м. Если температура выше -5 °C, то укладка делается с шагом 20 см. При охлаждении, через каждые 5 градусов промежуток между жилами сокращается на 4 см. На отметке -15 °C он будет равен 12 см.

Важна также потребляемая мощность кабеля ПНСВ, она зависит от диаметра:

1,2 мм — 0,015 Ом/м;
2 мм — 0,044 Ом/м;
3 мм — 0,02 Ом/м.

Рабочий ток не может превышать показателя в 16 А. Необходимо рассчитать потребляемую мощность на один метр провода.

Для этого сила тока в квадрате умножается на удельное сопротивление. Суммарная мощность находится из произведения полученного значения и общей длины провода. Напряжение трансформатора рассчитывается аналогично. Сила тока умножается на сопротивление, чтобы получить величину рабочего напряжения.

Провод ПНСВ — наиболее дешевый вариант для нагревания бетонной смеси. Но для его использования необходимы специальное оборудование и соответствующие знания. Теплоизоляция также снижает затраты на обогрев материала и позволяет повысить качество бетона благодаря равномерному остыванию.

Прогрев бетона нагревательным проводом ПНСВ

Заливка бетона зимой имеет свои сложности. Главной проблемой считается нормальное затвердевание раствора, вода в котором может замерзнуть, и он не наберет технологической прочности. Даже если этого не случится, низкая скорость высыхания состава сделает работы нерентабельными. Прогрев бетона проводом ПНСВ поможет снять этот вопрос.

Электропрогрев бетона в зимнее время – наиболее удобный и дешевый способ достигнуть нужной твердости материала. Он разрешается нормами СП 70.13330.2012, и может применяться при выполнении любых строительных работ. После отвердевания бетона, провод остается внутри конструкции, поэтому применение дешевого ПНСВ дает дополнительный экономический эффект.

Применение

Прогрев бетона в зимнее время кабелем дает возможность решить две основные проблемы. При температурах ниже нуля вода в растворе превращается в кристаллики льда, в результате реакция гидратации цемента не просто замедляется, она прекращается полностью. Известно, что при замерзании вода расширяется, разрушая образовавшиеся в растворе связи, поэтому после повышения температуры он уже не наберет нужной прочности.

Раствор затвердевает с оптимальной скоростью и сохранением характеристик при температуре порядка 20°C. При падении температуры, особенно ниже нуля, эти процессы замедляются, даже с учетом того, что при гидратации выделяется дополнительное тепло. Чтобы выдержать технические условия, зимой не обойтись без прогрева бетона проводом ПНСВ или другим предназначенным для этого кабелем в таких ситуациях, когда:

не обеспечена достаточная теплоизоляция монолита и опалубки;
монолит слишком массивен, что затрудняет его равномерный прогрев;
низкая температура окружающего воздуха, при которой замерзает вода в растворе.

Характеристики провода

Кабель для прогрева бетона ПНСВ состоит из стальной жилы с сечением от 0,6 до 4 мм², и диаметром от 1,2 мм до 3 мм. Некоторые виды покрываются оцинковкой, чтобы снизить воздействие агрессивных компонентов в строительных растворах. Дополнительно он покрыт термоустойчивой изоляцией их поливинилхлорида (ПВХ) или полиэстера, она не боится перегибов, истирания, агрессивных сред, прочна и обладает высоким удельным сопротивлением.
Кабель ПНСВ обладает следующими техническими характеристиками:

Удельное сопротивление составляет 0,15 Ом/м;
Стабильная работа в температурном диапазоне от -60°C до +50°C;
На 1 кубометр бетона расходуется до 60 м провода;
Возможность применения до температур до -25°C;
Монтаж при температурах до -15°C.

Кабель подключается к холодным концам через провод АПВ из алюминия. Питание может осуществляться через трехфазную сеть 380 В, подключаясь к трансформатору. При правильном расчете ПНСВ может подключаться и к бытовой сети 220 вольт, длина при этом не должна быть менее 120 м. По системе, находящейся в бетонном массиве должен протекать рабочий ток 14-16 А.

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.

Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Расчет длины

Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.

В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.

При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м. Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт. Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.

Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование. Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность. Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.

Обзор проводов и кабелей для прогрева бетона

Считается, что термическое воздействие на раствор после его загрузки в форму (опалубку) оправдано лишь при ведении строительных (реставрационных, ремонтных) работ в условиях пониженной температуры. Однако прогрев бетона нередко осуществляется и в иных целях, чаще всего, для повышения скорости отвердевания искусственного камня и обеспечения максимальной однородности его структуры. Существуют способы пассивные и активные. Для реализации последних в основном применяются специальные провода и кабеля. Что это за продукция, распространенные схемы ее укладки и порядок использования, примерная стоимость – статья даст читателю ответы на эти и другие вопросы.

Технология прогрева монолитного бетона и железобетона

Ее основные преимущества – полное отсутствие теплопотерь. Вся энергия передается бетонному раствору при небольших материальных затратах. Цена применяемых проводов низкая и практически никак не отражается на общей смете.

Методика искусственного прогрева настолько проста, что при правильном выборе греющего элемента, схемы его укладки и номинала напряжения ее несложно реализовать своими силами. Возведение монолитной (заливной) конструкции осуществляется в несколько этапов. После установки армирующего каркаса в опалубку закладывается провод для прогрева бетона, а затем загружается раствор. По окончании его уплотнения (вибратором или вручную) в схему подается напряжение.

Благодаря особым характеристикам, провод преобразует электрическую энергию проходящего по нему тока в тепловую, которая и расходуется на прогрев отвердевающего раствора. В принципе, чего-то особо сложного в таком способе нет. При рассмотрении методик искусственного прогрева бетона нередко возникает путаница в терминологии. В частности, не все понимают разницу между применяемыми проводами и кабелями. А она есть, и весьма существенная. Технология кабельного прогрева является относительно дорогой (хотя и удобной), и вот почему.

Так как армирование бетона в основном делается металлическим прутком (для фундаментов и иных несущих частей конструкции – всегда), подключение провода к сети

220/50 не допускается. Поэтому в схему обязательно включается трансформатор, понижающий номинал. В этом принципиальное отличие такого греющего элемента от кабеля (например, российского КДБС), который присоединяется к пром/напряжению без Тр. Преимущество последней методики очевидно – упрощается организационная (подготовительная) часть работы. Кроме того, все кабеля легко монтируются, так как не требуют подрезки. Наличие на их концах специальных муфт облегчает сочленение при укладке по выбранной схеме. Но цена на греющий кабель достаточно высокая и ограничивает его использование в частном секторе. Тем более что КДБС не получится демонтировать и применить повторно после отвердевания бетона. По сути, подобная (для прогрева) продукция – на один раз.

Визуально от кабеля отличить несложно. Имеет, как правило, всего 1 жилу, а тот же КДБС – две.
Температурный режим использования (°C) при бетонировании: ± 55.
Предельная сила тока (А) при прогреве: до 16.
Сечение жилы (мм) – от 0,6 до 3. Это обеспечивает гибкость изделий и позволяет выбирать любую схему укладки.

Практика показывает, что в среднем расход на прогрев 1 «куба» бетона не превышает 50 – 55 м.

Сортамент проводов

Самая дешевая, а потому и наиболее применяемая разновидность продукции для прогрева растворов бетона. Расшифровка аббревиатуры (ПНСВ) дает представление о конструктивном исполнении. ПН – назначение (провод нагревательный), С – материал жилы (сталь), В – изоляция (виниловая).

Главное преимущество данной продукции – низкая цена/стоимость. В частном секторе для подачи напряжения на ПНСВ в основном используют недорогие БП, сварочники или самодельные выпрямители.

Практика показывает, что применение ПНСВ сечением 3 мм исключает целый ряд проблем, которые могут возникнуть после загрузки бетона.

Повреждение провода, особенно при ручном уплотнении раствора. Изоляция ПНСВ-3 достаточно плотная, и ее прочность выше, чем у аналогов с меньшим диаметром.
При некачественном питании (а это часто связано с перекосом фаз, особенно в условиях интенсивной застройки) вероятность перегрева этого провода минимальна. А пробой внешней оболочки ПНСВ чреват замыканием на арматуру бетона.
При схватывании раствора исключен риск деформации провода.

Так как перед укладкой ПНСВ необходимо делать сложные расчеты схемы, при обустройстве бетонного монолита своими силами продукция с жилой 3 мм – оптимальный выбор.

Его часто называют кабелем, хотя это и не совсем верно. Кого интересует отличие между такой разновидностью продукции и проводом, без труда найдет соответствующую информацию. Для процесса бетонирования путаница в терминологии не принципиальна.

Изначально ПТПЖ применялся для подключения радиоточек (акустической аппаратуры). По используемым в производстве материалам он мало чем отличается от ПНСВ. Такая же стальная жила (чаще всего, оцинкованная) сечением 0,6 или 1,2 мм + оплетка (ПЭ высокого давления). Разница в исполнении. В отличие от ПНСВ изделие ПТПЖ двужильное (или как говорят – «лапша»).

Применение имеет свои особенности.

С ПТПЖ можно работать при температуре не ниже -30°C.
При его укладке необходимо соблюдать правило – радиус изгиба должен быть не менее 10 D.

С целью снижения конечной цены бетонирования для прогрева стяжек целесообразно использовать ПТПЖ с сечением жил 0,6. Такой же провод часто применяется в схемах «теплых» полов. Если ПТПЖ приобретается для организации прогрева монолитной конструкции, то следует выбирать его разновидность с жилами 1,2 мм.

Особенности схем укладки греющих элементов

Конкретная выбирается в зависимости от специфики работы и рассчитывается индивидуально. От правильности ее выбора зависит равномерность прогрева, следовательно, однородность структуры бетона по всему объему.

В отличие от кабеля, для подключения проводов к источнику напряжения используются так называемые «холодные» концы. Их жилы должны иметь меньшее значение удельного сопротивления!
Минимальный интервал между смежными «линиями» проводов в схеме прогрева – 1,5 см. Несоблюдение этого правила может привести к расплавлению оболочки и КЗ. По этой же причине не допускаются перехлесты.
Значительный температурный режим использования не должен вводить в заблуждение. Укладка проводов при минус 15 и ниже не производится. Это связано с особенностью изоляции. На морозе она начинает ломаться, в ней появляются трещины, как результат – замыкание на арматуру. Поэтому при зимнем бетонировании следует ориентироваться на погоду и не понимать буквально «от -55 …».
Качество прогрева можно повысить, если провод обернуть фольгой. Это существенно увеличит теплообмен и сократит время созревания бетона. Для небольших схем, площадей и объемов – хороший вариант.

Ассортимент проводов и кабелей огромен. Но даже приведенные в таблице отдельные примеры дадут читателю общее представление о стоимости продукции.

Наименование	Количество проводов, шт	Сечение жилы, мм	R, МОм/км	Мощность, Вт	Длина секции, м	Цена, руб/п. м.
ПНСВ	1	1,2	1	1,09
2		1,21
3		1,36
ПТПЖ	2	0,6	5	2,45
ПТПЖ	2	1,2	5	2,75
КДБС	120	3	1 026
	370	10	1 598
	800	20	1978
	1 400	35	3 015
	2 100	53	4 098

*Данные ориентировочные по Москве и Московской области.

Примерная стоимость некоторых моделей трансформаторов для прогрева (заводского изготовления) в рублях: СПБ – от 51 260, ТСДЗ – от 75 990, КТП – от 149 660.

Прогрев бетона в зимнее время: методы

Строительство бетонных монолитов при минусовых температурах осложняется неравномерным застыванием смеси. Вода быстро превращается в лед, процесс гидратации останавливается, в результате прочность готовой постройки нарушается. Прогрев бетона помогает избежать этих проблем.

Добиться необходимой температуры бетонной смеси можно пятью способами:

электродным;
проводом ПНСВ;
электропрогревом опалубки;
индукционным обогревом;
инфракрасным теплом.

Рассказываем, в каких случаях используется каждый из них.

Электродный прогрев

Принцип действия основывается на способности бетонного раствора проводить ток. Электроды располагают внутри и на поверхности смеси. После подключения к трансформатору образуется электрическое поле и происходит нагрев. Добиться оптимальной температуры можно изменением выходных параметров трансформатора.

Простота монтажа и высокий КПД;

Позволяет прогреть конструкцию любой толщины и формы.

требует проведения расчетов и долгой подготовки;

высокие энергозатраты (не менее 1000 кВт на 3–5 м3 смеси).

Что нужно знать об электродном прогреве

1. По мере схватывания бетона, его электрическое сопротивление меняется нелинейно. Чтобы избежать потери тепла и влаги, после завершения установки электродов необходимо укрыть поверхность утеплителем. Им может стать фанера с прокладкой из пенопласта, шлаковата, картон, опилки, доски и т. д. Осуществлять работы без утепляющего материала нельзя.

2. Прогрев с помощью сварочных аппаратов не рекомендуется по ряду причин:

при вживлении электродов в бетон ток проходит непосредственно через раствор – отсюда вытекает опасность поражения людей и животных;
допустимое напряжение – 36 В, в противном случае опасность удара током становится критичной;
сварочный трансформатор не предназначен для таких нагрузок и быстрее изнашивается.

3. Постоянный ток при прогреве бетона электродами использовать недопустимо: он способствует электролизу. Вода разлагается и не кристаллизируется. Застывание смеси становится невозможным.

4. Подходят электроды четырёх видов:

Вид электродов	Описание	Схема подключения
Пластинчатые	Это металлические пластины, которые помещаются с разных сторон конструкции между бетоном и опалубкой.
Полосовые	Полосы металла 20–50 мм шириной. Подходят для прогрева горизонтальных элементов – например, плит или бетона, который соприкасается с грунтом. Подключаются по очереди к разным фазам с одной стороны конструкции, либо с разных сторон аналогично пластинчатым электродам.	>
Струнные	Размеры: 2–3 м в длину и 15 мм в ширину. Часто используются при прогреве колонн. Устанавливаются в центре конструкции. Электрическое поле образуется между опалубкой с токопроводящим листом и струной.
Стержневые	Подходят для конструкций сложной формы. Вставляются прутья арматуры диаметром до 15 мм, после чего их подключают к различным фазам трансформатора. Обеспечивают сквозной прогрев.

5. Трансформатор для прогрева бетона в зимнее время должен отличаться высокой мощностью, иметь защищенный корпус, быть удобным для транспортировки и выдерживать длительную работу при минусовых температурах.

Отправить заявку

Прогрев бетона проводом ПНСВ

Один из самых эффективных и безопасных способов. При прохождении тока через провод ПНСВ выделяется тепло, нагревая смесь. Расход – в среднем 60 м на 1 м3 бетона. Этот провод часто используется как напольный обогреватель в частном секторе.

несложно предсказать «поведение» и отрегулировать температуру, бетон нагревается постепенно, набор прочности происходит плавно;

существенно ускоряет процесс застывания;

подходит для повторного использования;

устойчив к возгоранию за счёт покрытия изоляцией;

отличается прочностью и не перегибается;

эффективен при экстремальных температурах;

устойчив к воздействию кислотной и щелочной среды.

требует точных расчетов и подготовительных работ.

Что нужно знать о проводе ПНСВ

1. Укладка кабеля в холодное года должна выполняться таким образом, чтобы он не касался опалубки, земли, а также не выходил за пределы бетона. После того, как опалубка будет залита бетонной смесью, дождитесь, пока она начнет застывать, затем подключите трансформаторную подстанцию и регулируйте температуру.

2. Секции монтируются на одинаковом расстоянии нагревательных проводов относительно друг друга (примерно 15 см). Смесь прогреется равномерно.

3. Закрепить провод на арматурном каркасе, вдоль которого он протянут, следует так, чтобы риски повредить его при подаче бетона в траншею отсутствовали.

4. Температура смеси измеряется в процессе изотермического прогрева каждые два часа. Этот пункт входит в содержание технологической карты на электрообогрев нагревательными проводами монолитных конструкций.

5. 70 В – напряжение, которым следует ограничиться при проведении работ. Поэтому при эксплуатации может потребоваться понижающий трансформатор (ПТ).

Пример техники: Подстанция для прогрева бетона КТПТО-80
Отправить заявку

Электропрогрев опалубки (контактный метод)

Этот способ предполагает изготовление опалубки, в которую заранее будут закладываться нагревательные элементы. Они отдают бетону свое тепло при нагреве и ускоряют твердение. Электропрогрев опалубки происходит снаружи, через контактную поверхность.

Минусы: трудоемкость изготовления; низкий КПД (при заливке фундамента смесь нагревается лишь частично).

Индукционный обогрев

Применяется с армированными конструкциями. Металлические элементы, содержащиеся внутри них, станут сердечниками. Изолированный кабель выполняет роль индуктора и размещается петлями вокруг арматуры. Количество мотков провода и сечение необходимо рассчитать предварительно. Вдоль кабеля пускается переменный ток, образующий электромагнитное поле. Затем происходит нагревание армирующих элементов, от них тепло переходит к бетону, постепенно распространяясь по всей смеси.

Расход электроэнергии достигает 150 кВт/ч на 1 м3 бетона.

Плюсы: низкая цена; равномерный прогрев.

Минусы: сложный расчет; ограниченность применения (балки, колонны и т. д.).

Отправить заявку

Инфракрасный подогрев

Инфракрасные лучи нагревают поверхность непрозрачных объектов, распространяя тепло на весь объем. При применении инфракрасного подогрева бетонную конструкцию необходимо окутать прозрачной пленкой – она задержит тепло, пропустив лучи через себя. Подходит для прогрева железобетона.

Плюсы: простота и доступность.

Минусы: подходит только для небольших, тонких конструкций; инфракрасное тепло распространяется неравномерно.

Инфракрасный нагреватель должен быть устойчивым к сильному ветру и способным долгое время работать без дозаправки.

Провод для прогрева бетона — принцип действия, виды, укладка и монтаж

Зачем нужен прогрев бетона?

Виды нагревательных проводов и кабелей

Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)

Таблица основных параметров проводов ПНСВ и ПНСП

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т. д.) будет приведено в другом разделе.

Разновидности и особенности кабелей КДБС и ВЕТ

Основные элементы конструкции кабеля обогревочного

Обозначение:

А – Выходы нагревательных жил.
В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
С – Муфта, для подключения нагревательной секции.
D – Концевая изоляторная муфта.
Е – Нагревательная секция фиксированной длины.

Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Технология прогрева с использованием ПНСВ

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента. Пример как подключить ПНСВ с помощью холодных концов
После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

Использование сварочного аппарата в качестве ПТ.

Подключение ПНСВ к сварочному аппарату

Плюсы и минусы ПНСВ

Основные недостатки:

сложность расчетов при расчете длины провода;
необходимость использования ПТ.

Монтаж секционного обогревочного кабеля

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
Утеплить опалубку.

Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м 2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
Защита кабеля позволяет приматывать его к арматуре.
Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
Между разными контурами должно быть не менее 40,0 мм.
Запрещено пересечение греющих проводников.

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
В отличие от сушки электродами вероятность поражения электричеством минимальна.
Легкий монтаж и несложный расчет длины сегмента.

Особенности:

В качестве заключения.

Как нагреть холодный бетонный гараж — Капитан Патио

Ваш гараж — одна из самых полезных частей вашего дома. Помимо размещения вашего автомобиля и оборудования для дома, вы можете использовать это пространство как тренажерный зал, офис или мастерскую.

Из-за этого нежелательно пользоваться гаражом только в теплое время года. Никто не хочет избегать своего драгоценного места в гараже зимой!

Не говоря уже о том, что экстремальные перепады температуры могут привести к повреждению вашего автомобиля и другого оборудования.У вас должен быть способ нагреть холодный бетонный гараж. Мы наметили различные подходы, которые позволяют вам это сделать.

Вызов

Будучи прочным и долговечным, ваш бетонный гараж может превратиться в кошмар, если смешать его с холодными зимними температурами. На самом деле, прогревание холодного гаража зимой часто похоже на попытку обогреть пустое пространство. Это потому, что у бетона ужасная скорость теплопередачи .

Если вы не примете меры предосторожности, вы можете с тем же успехом сжигать долларовые купюры для тепла!

Утеплите свой гараж

Прежде всего, если ваш гараж не утеплен, утеплите его .

Изоляция

позволяет сохранить имеющееся внутри тепло, а также предотвращает проникновение холодного воздуха. Последнее, что вам нужно, это чтобы теплый воздух от вашего обогревателя рассеивался через трещины и щели.

Тип изоляции, наиболее подходящий для вашего гаража, во многом зависит от вашего пространства. Тем не менее, я предпочитаю стандартную изоляцию из стекловолокна за ее простоту установки и экономичность. Только не забудьте нанести пароизоляцию между утеплителем и наружной стеной.

Толщина изоляции зависит от ваших шпилек. Для стандартных настенных стоек 2 × 4 многие выбирают R12. Если у вас стены 2×6, может понадобиться R20. По большей части большее значение R указывает на более высокую изоляционную способность.

Осмотр и ремонт уплотнителя

Зазоры вокруг гаражных ворот, дверных косяков и окон способствуют проникновению холодного воздуха в помещение.

Чтобы исправить эту дорогостоящую ситуацию, вам необходимо нанести уплотнитель на окна, двери и двери гаража.Добавление уплотнителей к дверям и окнам — обычная задача, но добавление их к дверям гаража немного сложнее. Вот удобное руководство, чтобы убедиться, что вы делаете это правильно.

Добавить обогреватели для гаража

Несмотря на то, что герметизация и изоляция являются обязательными, они мало что сделают для повышения температуры в вашем гараже в зимние месяцы. Чтобы по-настоящему сохранить свой гараж поджаренным, вам нужен обогреватель для гаража.

Типы обогревателей для гаража

Существует довольно много различных типов обогревателей для гаража, из которых вы можете выбирать.Как правило, чем выше стоимость, тем лучше будет нагреваться данный вариант.

Однако площадь вашего типичного гаража ограничена. Вы будете получать убывающую отдачу с каждым дополнительным долларом.

$ $ ~ $ 80 $ 80 9006

Тип нагревателя	требуется вентиляция	Стоимость

Нагреватель прямых вентиляционных газов	Да	~ $ 7006 9004
Электрические лучистые потолочные панели	NO	~ $ 350
мини-сплит тепловой насос	NO	~ $ 600	~ $ 600
Unharared Haterter	NO
Нефтяной электрический нагреватель	несколько	~ $ 40

, как вы можете видеть , самый дешевый тип обогревателя для вашего гаража — это масляный электрический обогреватель, хотя инфракрасные обогреватели дают ему преимущество за свои деньги.

Существует также довольно много небюджетных вариантов, но они имеют более высокий барьер для установки, а также первоначальную стоимость.

Для небольших гаражей я бы выбрал инфракрасный обогреватель или масляный электрообогреватель.

Для средних и больших гаражей можно рассмотреть потолочную панель с электрическим излучением. Особенно , если вы проводите там много времени или у вас есть чувствительные инструменты для защиты.

Откройте для себя возможности с теплым полом

Когда технология используется уже около 2000 лет, вы можете быть правы, полагая, что у ее создателей была неплохая идея.Конечно, технология лучистого тепла совершенствовалась на протяжении веков. И сегодня многие люди придают теплым полам еще один вид в качестве опции в коммерческих и жилых помещениях.

Лучистое тепло обеспечивает тепло без воздуховодов и регистров; нагревается равномерно, энергосберегающим образом; и молчит. Различают водяную (горячую воду) и электрическую системы.

«Многие мелкие работы [такие как ванны и кухни] и модернизация выполняются с помощью электрических систем», — сообщает Хойт Корбетт, консультант и издатель The Radiant Flooring Guide из Сиэтла.Электрические системы быстро развиваются, особенно в сочетании с кафельными полами, поскольку электрические элементы могут быть встроены в тонкий слой, добавляет он.

Большинство крупных проектов являются гидравлическими, говорит Корбетт, потому что они обеспечивают более высокий уровень контроля температуры и циркуляции воды. «В 2002 году было установлено около 130 миллионов квадратных футов [новой конструкции] водяных излучающих полов, и примерно половина из них была уложена в виде бетонных плит».

И Корбетт сообщает, что установка полов с лучистым подогревом растет примерно на 20-25 процентов в год.Так что имеет смысл, отмечает он, для бетонных подрядчиков исследовать и установить отношения с установщиками лучистого тепла в их районе. «Подгонка очень хорошая!»

В любом случае это то, чем вы занимаетесь
>Представляет ли лучистое отопление пола возможность для бетонных подрядчиков, зависит от района страны, в которой вы находитесь, и обычного метода строительства.

Лучистое отопление пола является естественным в бетонных плитах на уровне грунта. Нагревательные трубы обычно крепятся пластиковыми стяжками к бетонной сетке размером 6 на 6 дюймов, так что трубка наматывается на середину плиты.Эти плиты расширяются и сжимаются чаще, чем плиты без лучистого тепла, поэтому при заливке и отверждении следует соблюдать все обычные этапы. Но гидравлические трубки очень гибкие, поэтому некоторые трещины не должны быть проблематичными, только косметические. Корбетт объясняет, что в Европе системы обычно изготавливаются в две заливки, при этом трубы встраиваются в верхнюю плиту.

Если система лучистого обогрева пола должна быть установлена без плиты на уровне земли или на втором этаже или выше, стандартная установка включает в себя крепление трубы к черновому полу, а затем, чаще всего, 11/2-дюймовую плиту из сверху заливается цементный продукт на основе бетона или гипса. (В некоторых случаях трубы крепятся под полом, между балками пола, но это не относится к данному обсуждению.)

Хорошей новостью для подрядчиков по бетонным работам является то, что бетонные полы обладают самым высоким выходом лучистого тепла и лучше всего сохраняют тепло. По словам Корбетта, стоимость установки лучистого обогрева пола составляет от 3,50 до 14 долларов за квадратный фут, в зависимости от того, где вы находитесь в стране и насколько сложна система. И, говорит, не хватает монтажников.

«Сегодня лучистое тепло является самым быстрорастущим сегментом отопительной отрасли, — сказал Майк Чайлз, президент и генеральный директор компании Watts Radiant, ведущего поставщика продуктов для лучистого тепла (www.wattsradiant.com). «Мы наблюдаем невероятный рост интереса со стороны представителей бетонной промышленности — не только к популярным трубам PEX, но и к трубам из синтетического каучука и электрическим излучающим матам в бетоне и поверх него. Коммерческие гидравлические установки быстро растут, как для больших бетонных полов, так и для больших систем снеготаяния. Мы видим гораздо больше таких моделей с отделкой из штампованного бетона».

Красивые теплые полы
Дэйв Петтигрю, владелец компании Diamond D Co. в Капитоле, Калифорния, работает в районе залива и имеет большой опыт работы с теплыми полами. Когда дело доходит до установки систем, он позволяет сантехнику позаботиться о прокладке труб, но Петтигрю — специалист по бетону.

«Когда я увидел окрашивание [бетона] около 12 лет назад, я понял, что мне это интересно, и перешел к следующему шагу, чтобы найти лучший рынок, которым было лучистое тепло», — вспоминает Петтигрю.Бетонный пол не только хорошо проводит, удерживает и излучает тепло, но и «красив с морилкой и художественными работами».

Петтигрю говорит, что он сделает практически любую декоративную поверхность, которую пожелают его клиенты, но, как правило, он использует морилки и цветные микропокрытия. Он также предпочитает заливать плиты двумя слоями: конструкционная плита, затем слой бетона толщиной 3 1/2 дюйма с трубами лучистого отопления. Между слоями бетона находится изолятор.

Как насчет фанерных полов? Для этого Петтигрю разработал собственную систему.Сначала опускается гидроизоляция, затем крепятся трубки. Петтигрю использует мелкий гравийный бетон для заполнения труб или змеевиков до верха — толщиной около трех четвертей дюйма. Поверх него он кладет изолятор трещин, а затем заливает 3,5-сантиметровый бетон для декоративных бетонных работ. «Полтора дюйма бетона весят примерно столько же, сколько мрамор», — говорит Петтигрю. Он добавляет пропилы в точках давления, чтобы свести к минимуму случайное растрескивание.

Валери Уэллс, подрядчик по декоративному бетону и владелица ArtScapes в Альбукерке, Н.М., занимается теплыми полами около восьми лет. Она приходит задним числом — после того, как бетон с залитыми трубами схватится. Ее специальность – декорирование напольных покрытий. «Декоративная отделка более рентабельна, чем другие напольные покрытия», — сообщает она. «Это сопоставимо с ковром по стоимости». Для клиентов, которые настороженно относятся к декоративному бетону как таковому, она говорит, что некоторые клиенты наносили ей декоративную отделку, а затем добавляли коврики.

Уэллс предпочитает декоративные вырезы и кислотные морилки для достижения декоративных эффектов.Она также применяла наложения для штампованных текстур. Текстуры плитняка и камня популярны на юго-западе. Как и в других бетонных работах, компенсационные швы важны, говорит Уэллс, однако микротрещины можно использовать в декоративных целях. Например, волосяные трещины могут дополнить дизайн отделки из искусственного мрамора.

Мастерам декоративного бетона бетонные теплые полы могут понравиться по другой причине — они облегчают работу в холодную погоду. «Герметики чувствительны к температуре, поэтому на полах с подогревом можно работать зимой», — отмечает Уэллс.Обычно она использует двухкомпонентный эпоксидный герметик с уретаном поверх него, потому что он более безвреден для окружающей среды, но в коммерческих целях она также использует герметики на основе растворителей и акриловые растворители.

Подробнее о слове на букву «Г»
В зависимости от того, с кем вы разговариваете, продукты на основе цемента на основе гипса, такие как Therma-Floor, Gyp-Span и LEVELROCK, могут иметь несколько преимуществ по сравнению с цементом в отношении систем лучистого обогрева пола. Цементные изделия на основе гипса хорошо прилипают к различным основаниям, а также прилипают к трубам лучистого отопления и герметизируют их, поэтому вам не нужно беспокоиться о пузырьках воздуха.Эти продукты можно наливать тонким слоем, они легче бетона и не дают усадки при отверждении. Кроме того, они быстро затвердевают, и поверх них можно укладывать практически любое готовое напольное покрытие.

С другой стороны, цементы на основе гипса не являются пригодной для носки готовой поверхностью пола, за одним сегодняшним исключением. Компания United States Gypsum представила PROFLOW в своей линейке напольных покрытий LEVEELROCK. По словам производителя, PROFLOW можно использовать в качестве готового пола, если он «покрыт утвержденным декоративным покрытием от Richard James Specialty Chemical Corp. Дон Брандт, менеджер по рынку продуктов LEVEROCK, сообщает, что декоративная отделка представляет собой специально разработанное эпоксидное покрытие для местного применения на акриловой основе. Брандт говорит, что PROFLOW можно окрашивать целиком, а также можно нанести пятно на местное покрытие, чтобы добиться искусственного покрытия.

Помимо плюсов и минусов использования цементных продуктов на основе гипса, бетонные подрядчики могут рассматривать их как еще один способ расширить свой бизнес. Шэрон Гёрлах, ассистент по маркетингу компании Construction Products Network Inc., Проспект-Парк, Пенсильвания., говорит: «Подрядчики по бетонным работам, которые также устанавливают изделия [из цемента на гипсовой основе], часто пересекаются». Применяются многие из тех же методов нанесения: сгребание на место и плавание. Но для этого требуется специальное оборудование и подготовка. «Его могут устанавливать только обученные лицензированные специалисты по укладке гипса», — сообщает Мишель Томпсон, координатор по маркетинговым коммуникациям компании Hacker Industries Inc. в Ньюпорт-Бич, Калифорния. подложки на цементной основе.

Другие вещи, которые вы можете увидеть в полевых условиях
Если вы, как бетонный подрядчик, решите выйти на рынок лучистых полов с подогревом, есть пара довольно свежих продуктов, с которыми вы можете столкнуться или решить их использовать.

При заливке плит на уровне земли важна защита от влаги. Если ваша плита будет интегрировать лучистое тепло, вы можете рассмотреть изоляционный барьер от влаги.

Компания Innovative Energy Inc. разработала TUFF-STUFF, высокопрочный изолирующий гидроизоляционный материал, специально предназначенный для использования под бетонными полами с подогревом.Уорнер Бухельт, национальный менеджер компании по продажам, говорит, что обычно вы не теряете много тепла под плитой, но «наличие изолирующего барьера повысит эффективность обогрева здания». Это гарантирует, что тепло будет направлено вверх, а не потеряно ни в почву, ни в грунтовые воды, которые могут уносить тепло. TUFF-STUFF снижает потери тепла вниз более чем на 50 процентов.

Подрядчики, которые переходят на рынок напольных покрытий с лучистым теплом или заливают цементные стяжки на гипсовой основе, могут столкнуться с модульной системой стяжки BEKOTEC, которая позволяет создавать непрерывные поверхности стяжки без контрольных швов или распилов.Кимберли Рилли, координатор по связям с общественностью компании Schluter Systems LP, производителя, объясняет, что легкие панели из полистирола с шипами размещаются поверх основания, излучающая тепловая трубка проходит между стойками, а сверху наносится стяжка или цементный раствор на гипсовой основе. . Любые микротрещины, возникающие во время отверждения, возникают между стойками, что «ограничивает напряжения при отверждении в каждом модуле, устраняя необходимость в контрольных швах в стяжке».

Для получения дополнительной информации о системах лучистого обогрева пола посетите веб-сайт Radiant Panel Association по адресу www.radiantpanelassociation. org.

Есть еще вопросы по вашему проекту?

Советы по созданию уюта на бетонных полах

Сделайте свой дом единственным местом, где люди хотят собираться в этот зимний сезон. Если у вас есть бетонные полы по всему дому, это может дать вам преимущество.За бетонными полами легко ухаживать и украшать зимой. Создать тепло в комнате с бетонным полом можно так же просто, как добавить коврик или дополнительное освещение.

Не соглашайтесь на холод в доме этой зимой. Дайте волю своему творчеству, когда дело доходит до создания уюта в вашем доме. Воспользуйтесь текстурами и подсветкой, чтобы сделать полы теплее. В этот праздничный сезон попробуйте эти пять регулировок, чтобы сделать ваши бетонные полы уютными в праздничные дни.

Полы с подогревом.

Одним из способов борьбы с холодными пальцами ног является установка теплого пола. Бетонные полы являются лучшим вариантом для лучистого отопления, так как бетон является хорошим проводником тепла. Бетон сохранит тепло, не повредив перекрытия. Его можно добавить в любую комнату от гостиных до ванных комнат. Вам никогда не придется беспокоиться о том, что вы замерзнете.

Для лучистого обогрева пола используются трубы, по которым циркулирует электрическое отопление или горячая вода под бетонным полом. Трубы нагревают бетонные полы, чтобы они оставались теплыми.Полы с подогревом не только согреют ваши полы, но и снизят ваши счета за электроэнергию. Если у вас уже есть бетонные полы, у вас все еще могут быть полы с подогревом с ультратонкими электрическими нагревательными матами.

Добавить ковер.

Если у вас уже есть бетонные полы, вы можете укрыть их на зиму простым ковриком. Вы можете добавить на свои полы праздничных принтов и текстур. Лучшее в коврах то, что их можно хранить после праздников, а полы будут сиять после зимы.Кроме того, они защитят ваши бетонные полы от окрашивания праздничными напитками и едой.

Пледы.

Вы когда-нибудь просматривали домашний журнал во время курортного сезона и замечали тему в гостиных? Одеяло есть почти в каждой гостиной! Если на диван накинуть одеяло, то вся комната мгновенно согреется. Точно так же, как ковры, вы можете экспериментировать с разными узорами и цветами для праздников.

Добавить естественное освещение.

Никто не чувствует себя желанным гостем в темной гостиной. Допуская больше естественного света зимой, вы мгновенно согреваете пространство. Мы рекомендуем открывать жалюзи в течение дня. Если вам не хватает естественного солнечного света, вы можете добавить больше источников света, таких как лампы.

Декоративные светильники.

Так как зимние праздники очень важны, нет ничего постыдного в том, чтобы добавить несколько декоративных светильников. На самом деле это простой и недорогой способ создать тепло в помещении, особенно в помещении с бетонным полом.Есть разные варианты, чтобы они выглядели непринужденно и естественно.

Следуя вашим простым советам, в этот праздничный сезон ваш дом станет местом номер один для всей семьи. Покажите бетонному полу функциональность и легкость создания тепла в помещении.

_______________

Custom Concrete Creations выбран для облегчения проектов, потому что мы являемся предпочтительной компанией по изготовлению бетонных полов на заказ не только в Омахе, но и во всем регионе Среднего Запада.Ни один проект не является слишком большим или слишком маленьким для нашей команды опытных экспертов, которые используют самое современное оборудование для каждого проекта. Мы помогаем вам достичь образа вашей мечты и не считаем работу выполненной, пока вы не будете довольны результатом. Так что позвоните нам или свяжитесь с нами для ваших индивидуальных бетонных потребностей сегодня!

%PDF-1. 3 % 227 0 объект > эндообъект внешняя ссылка 227 479 0000000016 00000 н 0000009932 00000 н 0000010070 00000 н 0000010142 00000 н 0000011586 00000 н 0000011837 00000 н 0000011868 00000 н 0000012075 00000 н 0000012243 00000 н 0000012427 00000 н 0000016815 00000 н 0000016870 00000 н 0000016925 00000 н 0000016980 00000 н 0000017035 00000 н 0000017090 00000 н 0000017145 00000 н 0000017200 00000 н 0000017255 00000 н 0000017310 00000 н 0000017365 00000 н 0000017420 00000 н 0000017475 00000 н 0000017530 00000 н 0000017585 00000 н 0000017640 00000 н 0000017695 00000 н 0000017750 00000 н 0000017805 00000 н 0000017860 00000 н 0000017915 00000 н 0000017970 00000 н 0000018025 00000 н 0000018080 00000 н 0000018135 00000 н 0000018190 00000 н 0000018245 00000 н 0000018299 00000 н 0000018354 00000 н 0000018409 00000 н 0000018464 00000 н 0000018519 00000 н 0000018574 00000 н 0000018629 00000 н 0000018684 00000 н 0000018739 00000 н 0000018794 00000 н 0000018849 00000 н 0000018904 00000 н 0000018959 00000 н 0000019014 00000 н 0000019069 00000 н 0000019124 00000 н 0000019179 00000 н 0000019234 00000 н 0000019289 00000 н 0000019344 00000 н 0000019399 00000 н 0000019454 00000 н 0000019509 00000 н 0000019564 00000 н 0000019618 00000 н 0000019672 00000 н 0000019726 00000 н 0000019780 00000 н 0000019834 00000 н 0000019889 00000 н 0000019944 00000 н 0000019999 00000 н 0000020054 00000 н 0000020109 00000 н 0000020163 00000 н 0000020218 00000 н 0000020273 00000 н 0000020327 00000 н 0000020382 00000 н 0000020436 00000 н 0000020491 00000 н 0000020545 00000 н 0000020600 00000 н 0000020655 00000 н 0000020710 00000 н 0000020765 00000 н 0000020819 00000 н 0000020874 00000 н 0000020928 00000 н 0000020982 00000 н 0000021036 00000 н 0000021091 00000 н 0000021146 00000 н 0000021201 00000 н 0000021256 00000 н 0000021311 00000 н 0000021366 00000 н 0000021420 00000 н 0000021475 00000 н 0000021530 00000 н 0000021584 00000 н 0000021637 00000 н 0000021691 00000 н 0000021746 00000 н 0000021801 00000 н 0000021856 00000 н 0000021911 00000 н 0000021966 00000 н 0000022021 00000 н 0000022076 00000 н 0000022131 00000 н 0000022186 00000 н 0000022241 00000 н 0000022296 00000 н 0000022351 00000 н 0000022406 00000 н 0000022461 00000 н 0000022516 00000 н 0000022571 00000 н 0000022626 00000 н 0000022681 00000 н 0000022736 00000 н 0000022791 00000 н 0000022846 00000 н 0000022901 00000 н 0000022956 00000 н 0000023011 00000 н 0000023066 00000 н 0000023121 00000 н 0000023176 00000 н 0000023231 00000 н 0000023286 00000 н 0000023340 00000 н 0000023393 00000 н 0000023448 00000 н 0000023503 00000 н 0000023558 00000 н 0000023613 00000 н 0000023668 00000 н 0000023723 00000 н 0000023778 00000 н 0000023833 00000 н 0000023888 00000 н 0000023943 00000 н 0000023998 00000 н 0000024053 00000 н 0000024108 00000 н 0000024163 00000 н 0000024218 00000 н 0000024273 00000 н 0000024328 00000 н 0000024383 00000 н 0000024438 00000 н 0000024493 00000 н 0000024548 00000 н 0000024571 00000 н 0000025800 00000 н 0000025823 00000 н 0000027010 00000 н 0000027033 00000 н 0000028206 00000 н 0000029279 00000 н 0000029709 00000 н 0000030109 00000 н 0000031182 00000 н 0000031449 00000 н 0000032519 00000 н 0000032859 00000 н 0000033933 00000 н 0000034994 00000 н 0000035218 00000 н 0000036556 00000 н 0000036579 00000 н 0000037729 00000 н 0000037752 00000 н 0000039251 00000 н 0000039273 00000 н 0000040252 00000 н 0000041371 00000 н 0000041649 00000 н 0000041671 00000 н 0000042222 00000 н 0000042244 00000 н 0000043319 00000 н 0000043593 00000 н 0000044314 00000 н 0000044723 00000 н 0000045111 00000 н 0000045434 00000 н 0000045822 00000 н 0000046661 00000 н 0000047045 00000 н 0000047368 00000 н 0000047760 00000 н 0000048530 00000 н 0000049024 00000 н 0000049433 00000 н 0000050179 00000 н 0000050872 00000 н 0000051622 00000 н 0000052165 00000 н 0000052578 00000 н 0000052978 00000 н 0000053391 00000 н 0000053800 00000 н 0000054477 00000 н 0000055251 00000 н 0000055664 00000 н 0000056219 00000 н 0000057017 00000 н 0000057279 00000 н 0000058122 00000 н 0000058445 00000 н 0000058882 00000 н 0000058964 00000 н 0000059519 00000 н 0000059932 00000 н 0000060243 00000 н 0000060306 00000 н 0000060832 00000 н 0000062074 00000 н 0000062600 00000 н 0000063293 00000 н 0000064043 00000 н 0000064092 00000 н 0000064842 00000 н 0000065096 00000 н 0000078319 00000 н 0000078342 00000 н 0000078399 00000 н 0000087401 00000 н 0000093809 00000 н 0000106502 00000 н 0000139606 00000 н 0000151889 00000 н 0000151967 00000 н 0000152753 00000 н 0000153547 00000 н 0000153870 00000 н 0000154254 00000 н 0000154630 00000 н 0000155522 00000 н 0000155837 00000 н 0000156148 00000 н 0000156235 00000 н 0000156313 00000 н 0000156709 00000 н 0000157166 00000 н 0000157243 00000 н 0000157554 00000 н 0000157963 00000 н 0000158692 00000 н 0000158771 00000 н 0000159070 00000 н 0000159803 00000 н 0000160508 00000 н 0000161026 00000 н 0000161540 00000 н 0000161936 00000 н 0000162466 00000 н 0000162960 00000 н 0000163665 00000 н 0000164431 00000 н 0000164933 00000 н 0000165646 00000 н 0000166323 00000 н 0000166829 00000 н 0000167311 00000 н 0000168130 00000 н 0000168616 00000 н 0000169138 00000 н 0000169656 00000 н 0000170345 00000 н 0000170737 00000 н 0000171267 00000 н 0000171680 00000 н 0000172093 00000 н 0000172497 00000 н 0000172889 00000 н 0000173614 00000 н 0000174018 00000 н 0000174796 00000 н 0000175209 00000 н 0000175605 00000 н 0000176371 00000 н 0000176780 00000 н 0000177574 00000 н 0000178141 00000 н 0000178598 00000 н 0000179084 00000 н 0000179777 00000 н 0000180515 00000 н 0000181265 00000 н 0000181710 00000 н 0000182228 00000 н 0000182697 00000 н 0000183106 00000 н 0000183791 00000 н 0000184533 00000 н 0000184970 00000 н 0000185281 00000 н 0000185836 00000 н 0000186383 00000 н 0000186897 00000 н 0000187216 00000 н 0000187897 00000 н 0000188440 00000 н 0000188840 00000 н 0000189557 00000 н 00001 00000 н 0000190447 00000 н 0000191164 00000 н 0000191463 00000 н 0000192140 00000 н 0000192439 00000 н 0000192734 00000 н 0000193407 00000 н 0000193718 00000 н 0000194435 00000 н 0000195185 00000 н 0000195654 00000 н 0000196148 00000 н 0000196524 00000 н 0000197010 00000 н 0000197406 00000 н 0000198083 00000 н 0000198577 00000 н 0000199071 00000 н 0000199776 00000 н 0000200444 00000 н 0000200930 00000 н 0000201611 00000 н 0000202137 00000 н 0000202655 00000 н 0000203047 00000 н 0000203890 00000 н 0000204359 00000 н 0000204841 00000 н 0000205331 00000 н 0000205865 00000 н 0000206478 00000 н 0000207247 00000 н 0000208130 00000 н 0000209053 00000 н 0000209938 00000 н 0000210761 00000 н 0000211591 00000 н 0000212403 00000 н 0000213235 00000 н 0000214095 00000 н 0000214978 00000 н 0000215869 00000 н 0000216772 00000 н 0000217698 00000 н 0000218638 00000 н 0000219584 00000 н 0000220527 00000 н 0000221502 00000 н 0000222451 00000 н 0000223437 00000 н 0000224423 00000 н 0000225407 00000 н 0000226163 00000 н 0000226385 00000 н 0000226667 00000 н 0000226986 00000 н 0000227333 00000 н 0000227708 00000 н 0000228096 00000 н 0000228507 00000 н 0000228928 00000 н 0000229370 00000 н 0000229824 00000 н 0000230357 00000 н 0000231148 00000 н 0000231837 00000 н 0000232526 00000 н 0000233209 00000 н 0000233900 00000 н 0000234600 00000 н 0000235308 00000 н 0000236057 00000 н 0000236812 00000 н 0000237551 00000 н 0000238301 00000 н 0000239059 00000 н 0000239792 00000 н 0000240522 00000 н 0000241250 00000 н 0000241960 00000 н 0000242674 00000 н 0000243388 00000 н 0000244096 00000 н 0000244814 00000 н 0000245537 00000 н 0000246282 00000 н 0000247017 00000 н 0000247786 00000 н 0000248514 00000 н 0000249247 00000 н 0000249998 00000 н 0000250738 00000 н 0000251479 00000 н 0000252222 00000 н 0000252953 00000 н 0000253683 00000 н 0000254423 00000 н 0000255152 00000 н 0000255865 00000 н 0000256616 00000 н 0000257352 00000 н 0000258095 00000 н 0000258815 00000 н 0000259510 00000 н 0000260195 00000 н 0000260888 00000 н 0000261577 00000 н 0000262268 00000 н 0000262951 00000 н 0000263629 00000 н 0000264315 00000 н 0000265006 00000 н 0000265697 00000 н 0000266378 00000 н 0000267048 00000 н 0000267732 00000 н 0000268415 00000 н 0000269076 00000 н 0000269746 00000 н 0000270522 00000 н 0000271346 00000 н 0000272210 00000 н 0000273051 00000 н 0000273844 00000 н 0000274697 00000 н 0000275523 00000 н 0000276322 00000 н 0000277102 00000 н 0000277942 00000 н 0000278807 00000 н 0000279579 00000 н 0000280295 00000 н 0000281097 00000 н 0000281892 00000 н 0000282618 00000 н 0000283359 00000 н 0000284095 00000 н 0000284781 00000 н 0000285440 00000 н 0000286131 00000 н 0000286803 00000 н 0000287457 00000 н 0000288098 00000 н 0000288738 00000 н 0000289403 00000 н 00002

00000 н 0000290626 00000 н 0000291218 00000 н 0000291884 00000 н 0000292549 00000 н 0000293151 00000 н 0000293706 00000 н 0000294326 00000 н 0000295012 00000 н 0000295618 00000 н 0000296149 00000 н 0000296683 00000 н 0000297218 00000 н 0000297913 00000 н 0000298543 00000 н 0000299044 00000 н 0000299536 00000 н 0000300025 00000 н 0000300761 00000 н 0000301530 00000 н 0000302125 00000 н 0000302516 00000 н 0000302819 00000 н 0000303733 00000 н 0000304174 00000 н 0000010223 00000 н 0000011563 00000 н трейлер ] >> startxref 0 %%EOF 228 0 объект > эндообъект 229 0 объект > эндообъект 230 0 объект > эндообъект 704 0 объект > ручей HVkLg>8*baaSpZbd3^ ^22. rHdXl 9&@xi`fmdnUk9\Ttf X{OНК=’_

Полированные бетонные полы нагреваются| Журнал «Бетонное строительство»

Школа будущих инженеров должна отражать то, как их таланты улучшают качество жизни. Это одна из причин, по которой Технологический институт Северной Альберты выбрал лучистое тепло для своего Центра прикладных технологий. Вместо системы принудительной вентиляции, которая тратит впустую большую часть энергии, необходимой для обогрева пещеристого атриума здания, пол пронизан трубами, которые обогревают первые несколько метров над поверхностью.

Подобный выбор помог зданию получить Серебряный сертификат Совета по экологическому строительству США за лидерство в энергетическом и экологическом проектировании (LEED). То же самое произошло с полированным бетоном для первого этажа с самой высокой проходимостью. Компания Desco Coatings of Alberta Ltd. отполировала 4-дюймовый несвязанный верхний слой до состояния крупного заполнителя с высоким глянцем.

Это покрытие расположено прямо над подземным гаражом, температура которого поддерживается на уровне около 50 градусов по Фаренгейту. Представьте себе пол в виде сэндвича: слой изоляции R-15 с нагревательными трубками между конструкционной бетонной плитой внизу и 4-дюймовым покрытием наверху.Зимой нагревательный слой работает при температуре от 72 до 75 градусов по Фаренгейту. Из-за колебания температуры в 20 градусов архитектор предусмотрел больше, чем обычно, швов для плиты площадью 37 500 квадратных футов: 6 100 футов 12-миллиметровых контрольных швов для устранения естественное растрескивание и 1100 футов компенсационных швов на всю глубину, чтобы учесть усадку.

Чтобы увидеть, как все эти элементы будут соединяться вместе, генеральный подрядчик и подрядчик по укладке бетона установили три монолитных макета. Desco использовала один из них на ранней стадии строительства, чтобы предоставить клиенту три степени помола и три степени блеска на выбор, а другой — для тестирования Ameripolis Inc. черный краситель SureLock, который использовался для создания полос шириной 2 фута, которые дополняли бетонные опорные колонны здания. Два макета были уничтожены; макет теста на краску остался на месте и покрыт плиткой.

«Мы работали в основном районе, поэтому объем трафика других профессий создавал очень загруженную рабочую площадку», — говорит президент Дэрил Самисия. «Тем не менее, генеральный подрядчик проделал большую работу по контролю за территорией. В столовой также было огромное количество несоответствий, поэтому мы провели там гораздо больше времени, чем ожидали.»

Лауреат премии «Полированный бетон 2016»

как утеплить бетонный пол?

Если вы положите что-либо рядом с плавающим ламинированным полом, вам нужно будет удалить старую плитку (и я согласен, что если плитку не снять, пол будет толстым). Если убрать плитку, то укладка электромата не прибавит высоты, а пол получится приятно теплым. Если вы не хотите/не можете установить теплый пол… — можете ли вы сменить шторы или что-то подобное, чтобы пол немного нагревался от солнца? — Вы могли бы, возможно, установить какую-то систему лучистого отопления высоко в комнате — пол от этого будет собирать некоторое количество тепла. Дешевле всего — носить тапочки.

Если вы переделываете всю кухню, я бы спросил, почему вы не можете позволить себе электрические нагревательные маты для кафельного пола.Нагревательные маты обычно стоят около 10 долларов за квадратный фут, а электрик, вероятно, может подключить их менее чем за 500 долларов. Если вы собираетесь восстановить пол, существующую плитку необходимо удалить. Виниловые клеи не будут должным образом прилипать к поверхности плитки, а ламинат (как вы уже сказали) значительно приподнимет пол. Я не рекомендую изделия из ламината на кухне, так как они подвержены повреждениям от влаги. Тяжелый винил будет иметь некоторые изоляционные характеристики, но пол, вероятно, все равно будет холодным.

Проверенный метод — небольшой обогреватель под столом. Однако это, как правило, противоречит пожарным и строительным нормам, но, похоже, это обычная практика, особенно по какой-то причине среди женщин. Если вы уже носите утепленные ботинки, я не думаю, что бетон является реальной проблемой. Я бы проконсультировалась с вашим доктором и убедилась, что это не что-то медицинское. Ступни и ноги кажутся первыми, если есть проблемы с кровообращением.

Если у вас есть бойлер, вы можете проложить трубы в пол для отвода тепла. Если нет, то есть электрические сети, которые можно установить с термостатом для обогрева пола.

Противоположности притягиваются: смягчите края полированного бетона

Каждую неделю Mansion Global поднимает тему с элитной группой дизайнеров со всего мира, которые работают над элитной недвижимостью. На этой неделе мы рассмотрим, как включить полированный бетон в ваш дом.

Пол из полированного бетона имеет гладкий, обтекаемый вид, который в сочетании с мебелью в минималистском стиле может создать стерильный эффект — что хорошо для коммерческого помещения, но может показаться холодным в доме. Чтобы получить идеи о том, как добавить глубину и доступность, следуйте этим советам от профессионалов дизайна.

Подробнее : Узорчатая плитка для ванной комнаты

Добавьте текстуры

«Текстура — это ключ. Полированный бетон может быть холодным и непривлекательным, поэтому добавление текстуры с помощью мебели, подушек, пледов и ковриков — хороший способ придать текстуру, чтобы бетон не казался таким плоским и институциональным.

«Мне нравится использовать высокотекстурированные коврики на бетоне, особенно на полированных бетонных полах. Что-то с длинным ворсом, например, пушистый коврик флокати или ворсистый коврик, отлично подойдет. Или, в зависимости от стиля дома, использование ковра из натурального волокна, такого как сизаль, может добавить тепла через цвет.

«Теплые цветовые схемы также могут согреть пространство. Избегайте слишком большого количества серого, а также более холодных тонов, так как они только усилят резкость.

«Можно использовать плюшевую мебель с тканевой обивкой вместо кожи.Кожа слишком гладкий материал, чтобы использовать его с уже гладким полом.

«Зелень важна в любом пространстве. Живые растения — идеальный способ смягчить полированный бетон и добавить слой природы. Бетон имеет общие тона промышленного дизайна, поэтому использование растений и природных элементов действительно может помочь сбалансировать атмосферу.

«Выбор правильной цветовой температуры освещения также имеет ключевое значение, поэтому выбирайте более теплые лампочки, чтобы в целом пространство было теплее.

— Аманда Томпсон, руководитель и главный исполнительный директор ALINE Studio в Нью-Йорке

Подробнее : Добавьте конфиденциальности в свой дом с помощью Panache

Украсьте более мягкими формами

особенно с узорами, мягкой мебелью и аксессуарами. Вы даже можете добавить текстуру с помощью произведений искусства, в том числе масляной живописи и скульптур. Текстура может быть визуальной, тактильной или и той, и другой.

«Что касается цветовой палитры, я использую теплые серые и коричневые тона, в зависимости от цветового сочетания бетона.Это делает бетон теплее и привлекательнее.

«Я ищу органичные формы, такие как изогнутые спинки диванов и шезлонгов, чтобы смягчить визуальную и тактильную жесткость бетонного пола. Я также люблю добавлять деревянные элементы для текстуры и мягкости на случайные столы. Это могут быть и мягкие формы, например, круглые, овальные или органические.

«Как сторонник биофильного дизайна, я добавляю растения в каждое пространство. Они особенно полезны, чтобы смягчить и добавить цвет в современный интерьер с бетонным полом или столешницей.

Бетонный внутренний дворик, спроектированный Кристин Бартоне, кажется теплым и уютным благодаря мягкой мебели и фактурным акцентам.

Лисса Готволлс

— Кристин Бартоне, Bartone Interiors в Чапел-Хилл, Северная Каролина

От Penta : Christie’s продает коллекцию дизайна интерьера Винса Камуто

Элементы сопоставления

«Op» .Мы любим добавлять традиционные или винтажные ковры поверх бетонных полов. Сопоставление старого и нового действительно резкое и красивое и создает ощущение знакомства и домашнего уюта.
«Бетон имеет приятный серый оттенок, но его прохлада требует партнеров, которые приносят тепло. Добавьте не только ковер, но и теплые, насыщенные оттенки и деревенские текстуры. Восстановленное дерево — это естественный выбор, а также текстурированные ткани, в том числе теплая кожа и крупные вязаные одеяла. Все, что окрашено в кремовый, верблюжий или ржавый тон, отлично подойдет для обогрева бетонных полов.

Дизайнер Лина Гальвао добавила текстурные штрихи к бетонному полу с помощью ковра и мягкой мебели.

Эрин Корен

— Лина Гальвао, Curated Nest Interiors, Нью-Йорк это не должно чувствовать себя индустриальным.Однако, чтобы сбалансировать внешний вид, рассмотрите мебель в неиндустриальном стиле. Я рекомендую выбрать что-то современное или традиционное в качестве приятного сюрприза. Я всегда рекомендую придерживаться чего-то плюшевого, а не более натурального материала, такого как водоросли. Кроме того, мне нравится контраст между бетоном и чем-то мягким.

«Рассмотрите возможность добавления смеси кактуса с чем-то более мягким, например, инжиром, чтобы добавить немного зелени в пространство».

— Mary Patton Design, базируется в Хьюстоне

Еще : Охватывая семейные реликвии в современном пространстве тему и выберите мебель с чистыми линиями.Большие Г-образные диваны от итальянских брендов отлично работают в этой обстановке.

«Рисунок, яркий цвет и текстура отлично смотрятся на бетоне. Ковер из сизаля с каймой или крупным рисунком, например, работает невероятно хорошо, просто убедитесь, что под ним есть подходящая подложка, чтобы он не скользил.

«Цвета теплого спектра могут сделать пространство не слишком индустриальным. Осенние тона, такие как оранжевый, красный, синий и золотой, могут сделать комнату более теплой и уютной.

«Подумайте о том, чтобы включить подвесное освещение теплых тонов и добавить подсветку к любой столярке, чтобы добавить интереса и настроения».

— Рози Уорд, креативный директор Ward & Co. design в Лондоне. .
