Полимербетон что такое: состав, особенности, свойства, назначение, ГОСТ, характеристики

Содержание

Полимербетон — Энциклопедия wiki.MPlast.by

Полимербетон (resin concrete, Plastbeton, beton de resine) — это бетон на основе органического высокомолекулярного связующего (вяжущего). Как правило, в качестве связующего в полимербетоне используются термореактивные смолы:

 Иногда для изготовления полимербетона применяют термопласты, например, кумароно-инденовые смолы.

 Наполнителями (заполнителями) для полимербетона как правило служат гранитный или андезитовый щебень, кварцевый песок и др.

Размер частиц наполнителя составляет 0,1—40 мм, влажность — не более 5%.

 Соотношение в полимербетоне связующее : грубодисперсный наполнитель может изменяться в пределах от 1 : 3 до 1 : 20 (по массе). Если используют связующие, которые отверждаются кислыми отвердителями (например, мономер ФА), содержание карбонатов в наполнителях ограничивают (в пределах 0,5—1%), так как взаимодействие карбонатов с отвердителями обусловливает значительное газовыделение, приводящее к

понижению плотности и прочности полимербетона. Содержание отвердителя полимебетоне составляет 2—30% от массы связующего.

Помимо грубодисперсных наполнителей, в композицию вводят 10—50% (от массы связующего) различных веществ, улучшающих технологические свойства, а также эксплуатационные показатели полимербетона.

Основные компоненты полимербетона:
  • полимерное связующее;
  • грубодисперсные наполнители;
  • отвердители;
  • тонкодисперсные наполнители (графит, сажа, фарфоровую муку, барит и др.), повышающие прочность, модуль упругости, а в некоторых случаях и химстойкость полимербетона;
  • пластификаторы
    (дибутилфталат, синтетические каучуки), способствующие повышению эластичности изделий из полимербетона;
  • растворители и разбавители (например, фурфурол в фурановые смолы, толуол или ацетон в эпоксидные смолы), повышающие пластичность композиции и облегчающие ее формование;
  • порообразователи и другие добавки.

Типичный состав композиции (в % по массе):
  • щебень — 52,
  • речной песок — 29,
  • молотый кварц — 7,
  • мономер ФА — 10,
  • бензолсульфокислота — 2.

При изготовлении полимербетона компоненты тщательно перемешивают в обычном лопастном или шнековом смесителе или в вибросмесителе (отвердитель загружают в последнюю очередь). Процесс пожароопасен. Изделия из полимербетона формуют методами свободного литья или виброформования. Композицию выдерживают в формах сначала

1 сут при 18 — 25 °С, а затем 10—30 ч при 80—120 °С до полного отверждения связующего. В тех случаях, когда композицию не подвергают термообработке, прочность изделий из полимербетона повышается в течение 1—3 мес после их изготовления.

Свойства полимербетона определяются типом и количеством связующего и наполнителя, а также степенью отверждения связующего.

  • Прочность полимербетона при сжатии: 50—120 Мн/м2;*
  • Прочность полимербетона при изгибе: 12—40 Мн/м2;
  • Прочность полимербетона при растяжении: 6—20 Мн/м2;

*1 Мн/м2 ≈10 кгс/см2),

  • Ударная вязкость полимербетона
    — в пределах 10—20 кдж/м2, (или кгс·см/см2.)
  • Ползучесть полимербетона зависит в основном от типа связующего, степени его отверждения, а также от условий нагружения. При длительном действии нагрузки, не превышающей 50% от разрушающей, деформация образцов полимербетона на основе мономера ФА прекращается через 240 сут нагружения. В интервале температур 20—70 °С образцы полимебетона на основе эпоксидных смол характеризуются незатухающей ползучестью.
  • Теплостойкость полимербетона на основе различных связующих следующая (в °С):
  • фурановые смолы — 150—200,
  • эпоксидные — 80—120,
  • полиэфирные — 70—100,
  • фенольные — 120—180.
  • Температурный коэффициент линейного расширения полимербетоне в
    2—6 раз превышает этот показатель для стали и обычного бетона; при повышении температуры от —40 до 60 °С он изменяется от 20·10-6 °С-1 до 60·10-6°С-1.
  • Теплопроводность полимербетона на основе мономера ФА меньше, чем у гранита и стали, соответственно в 10 и 100 раз.
  • Полимербетоны обладают высокой стойкостью к действию химических реагентов (таблица 1).

Таблица 1: Химическая стойкость полимербетона и обычного бетона в различных средах (по 10-балльной шкале)

Вид полимербетона Кислоты Окислители Щелочи Соли Растворители Масла и нефте-продукты
Фурановый
10 2 9 10 8 8
Эпоксидный   9 3 8 10 6-7 9
Полиэфирный 8-9 6-7 3-4 8-10 4-5 7-9
Фенольный   9-10 3-4 5-7 10 7 8
На основе портландцемента 1 1 9 5 5-7 5-6
  • Водопоглощение плотного полимербетона составляет 0,2—1,5% (за 30 сут).
  • Полимербетон морозостоек: после 100 циклов замораживания и оттаивания масса фуранового полимербетона уменьшается на 0,1—0,2%, а его прочность снижается лишь на 5—8% (заметное снижение прочности наблюдается после 300 циклов).
  • Полимербетоны, особенно на основе полиэфирных и эпоксидных смол, обладают хорошей адгезией ко многим материалам; Для полимербетонов, содержащих связующие, отверждаемые кислотами, характерна низкая адгезия к портландцементному бетону. Для повышения адгезии такой бетон перед нанесением на него полимербетона кислотного отверждения покрывают кислотостойким материалом.
  • Прочность связи при испытании полимербетона на отрыв изменяется в пределах 2—10 Мн/м2 (20— 100 кгс/см2).

Полимербетон широко применяют для:

  • покрытия полов в производственных помещениях с агрессивными средами,
  • покрытия мостов и дорог, подвергающихся воздействию интенсивных нагрузок,
  • для декоративной отделки различных сооружений.
  • изготовления тюбингов, шахтной крепи, труб и т.д.

Армированный металлом полимербетон (сталеполимербетон) перспективен как высокопрочный материал, который может быть использован в конструкциях, контактирующих с агрессивными средами. Применение полимербетона в строительных конструкциях ограничивается в некоторых случаях его ползучестью при низких температуpax и горючестью.

О свойствах бетонов, изготовляемых на основе композиций неорганических вяжущих веществ и органических высокомолекулярных связующих, см. Полимерцемент.




Список литературы:
Химически стойкие мастики, замазки и бетоны на основе термореактивных смол, М., 1968;
Соломатов В. И., Полимер цементные бетоны и пластбетоны, М., 1967;
Синтетические смолы в строительстве, Киев, 1969;
Скупин Л.,Полимерные растворы и пластбетоны, пер. с чеш., М., 1967;
Сталеполимербетонные строительные конструкции, М.

, 1972.
Автор: Ю. С. Черкинский.
Источник: Энциклопедия полимеров, под редакцией Каргина В.А
Дата в источнике: 1972 год

Полимербетон и его свойства | Статьи

Давайте проведём небольшой экскурс в историю полимербетона вместе со специалистами компании ООО «Дикс Строй». Полимербетон был представлен в 1950 году и стал обычным явлением к концу 1970-х годов.

Это разновидность бетона, в которой в качестве связующего материала используются полимеры, а не цемент. В этом виде бетона заменяется известковый цемент. Полимерная смола используется с портландцементом или без него. Если полимерный бетон изготавливается только из полимерных смол, он известен как полимерно-цементный бетон, если полимерная смола смешивается с обычным цементом, тогда смесь называется полимерно-модифицированным бетоном.

В бетоне используются различные типы полимеров / полимерных смол:


1. Фурановые смолы.
2. Акрил и стирол-акрил.
3. Винилацетат-этилен (VAE).
4. Поливинилацетат (ПВС).
5. Стирол-бутадиеновая смола (SBR).
6. Метилметакрилат ММА.
7. Стирол и полиэфирный стирол.
8. Метанол.
9. Эпоксидные смолы.
10. Полиуретановые смолы (PUR).
11. Смола карбамида формальдегида и так далее.


Свойства полимербетона:
1. В сравнении с неармированным портландцементным бетоном, он обладает большой прочностью на разрыв из-за сильных адгезионных качеств.
2. Полимербетон затвердевает намного быстрее.
3. Отверждение бетона происходит автоматически, не требует ухода, например, заливки воды, защиты от дождя, пыли, тепла и т. д.
4. Обладает хорошими адгезионными свойствами даже к поверхности армированной конструкции.
5. Также он очень прочен в условиях быстрых циклов замораживания и оттаивания.

6. Полимерный бетон имеет очень низкую водопроницаемость и абсорбирующие растворы.
7. Полимербетон устойчив к химическим веществам. Он может выдерживать химические атаки, такие как сульфаты, карбонаты, масла, кислоты, щелочи и т. д..
8. Устойчив к коррозии.
9. Более легкий и менее плотный, чем обычный цементный бетон, что снижает собственный вес бетонной конструкции.
10. Его можно вибрировать, чтобы заполнить поры, пустоты и трещины в структуре.
11. Это диэлектрический / электрический изолятор.
12. Полимербетон можно наносить в очень тонких сечениях.
13. Полимербетон не допускает проникновения СО2, спасая от карбонизации.

Недостатки:
1. Работа с полимером требует высокого мастерства и аккуратности при смешивании.
2. Вероятность неправильного дозирования двухкомпонентного материала выше, поэтому необходим правильный состав смеси для равномерного перемешивания бетонного материала.
3. Работа с химическими веществами и смолами, используемыми в полимербетоне, рискованна, поэтому использование маски, ручных перчаток и других средств защиты кожи строго необходимо.
4. Довольно высокая стоимость.


Полимербетон используется в следующих работах:
1. Ремонт бетона, поврежденного коррозией.
2. Очистные сооружения и опреснительные установки.
3. Атомные электростанции.
4. Электротехническое или промышленное строительство.
5. Морские работы.
6. Сборные структурные компоненты, такие как резервуары для кислоты, люки, водостоки, разделительные барьеры на автомагистралях и т. д.
7. Гидроизоляция конструкций.


Использование полимербетона удачно как при новом строительстве, так и при ремонтных работах. Полимер обладает отличными адгезионными свойствами, поэтому его можно использовать при ремонте как конструкции полимербетона, так и конструкции обычного цементобетона. Кроме того, благодаря низкой проницаемости и коррозионной стойкости он может использоваться в плавательных бассейнах, резервуарах для воды, канализационных сооружениях, дренажных каналах и других подводных сооружениях. Полимербетон можно использовать в электролизерах для восстановления цветных металлов. Связанный слой износа для асфальтового покрытия также может быть выполнен с помощью полимербетона для получения высокой прочности и долговечности.


Полимербетон используется в специализированных строительных проектах, где требуется устойчивость к нескольким типам коррозии, и поддерживается долговечность, то есть долговечность. Его можно использовать так же, как и обычный бетон.

В нашей компании вы всегда можете заказать бетон для заливки любого фундамента. Свяжитесь с нашими специалистами по телефонам +7 495 64 22 123 или +7 925 94 27 123.




Не секрет, что бурозаливной фундамент (также его называют буронабивным) — это сложная постройка, предназначенная для…

Выбор бетононасоса — довольно сложная процедура, содержащая множество подводных рифов, на которые могут наткнуться неопытные…

Чтобы не повредить конструкцию постройки, необходимо постоянно заливать строительную площадку бетоном. Обычные бетононасосы доступны с горизонтальным. ..

Полимербетон. Давно известная революционная технология.

Что такое полимербетон?

Прежде всего, нужно договориться, что мы подразумеваем под термином «полимербетон». Поскольку слово имеет широкое толкование, под ним можно подразумевать любые виды бетона на цементном вяжущем, с различными полимерными добавками на подобии ПВА (поливинлацетата) или другими.

Но в нашей статье пойдет речь о строительном материале «полимербетон», в основе которого лежит смесь полимерной смолы, отвердителя и сухого кварцевого песка фракции от 0,1 до 1,2 мм. Пропорция смешивания основных компонентов полимербетона (полимер : кварцевый песок) лежит в пределах от 1:5 до 1:8 и зависит от конкретных целей и условий применения.

Для чего применяется полимербетон?

Значение этого материала трудно переоценить, когда речь идет о подготовке бетонного основания под нанесение полимерного покрытия или производстве ремонта поверхности бетонных полов. Какими же положительными характеристиками обладает «полимер бетон»?. Прежде всего, нужно отметить высокую прочность и износостойкость полимер бетона, малый срок полимеризации (набора прочности), удобоукладываемость в течении «периода жизни» материала и возможность нанесения как толстыми, так и тонкими слоями. Наибольшее применение полимербетон нашел при подготовке бетонного основания под установку полимерных покрытий полов. Именно полимербетоном заделывают выбоины, трещины, швы, сколы и другие дефекты бетонного основания пола, вскрывшиеся после его обработки шлифовальными или дробеструйными машинами. Являясь однородным материалом, полимербетон обеспечивает высокую силу сцепления (адгезию) с устанавливаемым на него полимерным покрытием.

Выравнивание полов полимербетоном.

Кроме заделки дефектов бетонного основания, полимербетон позволяет произвести выравнивание бетонного основания по горизонту. Любые другие ровнители, как правило, не обеспечивают требуемую прочность основания, указанную в технических характеристиках полимерных покрытий (как правило свыше 30 кПа). Особенно, это заметно в случае нанесения тонкого выравнивающего слоя, когда ровнители на базе цемента склонны к образованию трещин и отслаиванию от бетонного основания. В случае, когда при выравнивании бетонного основания промышленных полов, наносится слой полимербетона свыше 5 мм, для его выравнивания можно применять бетоноотделочные машины или специальные затирочные машины для полимеров с пластиковыми лопастями. Применение пластиковых рабочих элементов предотвращает налипание на них полимерного материала.

Другие сферы применения полимербетона.

Еще одной сферой применения полимер бетона является изготовление плинтусов различных конфигураций. Для этих работ используют специально изготовленные фигурные шпателя, а в состав «полимер бетона» добавляют специальную добавку — загуститель. Эта добавка придает полимер бетону густоту и пластичность, позволяющую наносить его на вертикальные поверхности без сползания вниз.

Кроме широкого применения полимербетона в процессе подготовки бетонного основания под нанесение полимерных покрытий, этот материал можно применять просто в качестве ремонтного при устранении дефектов бетонного пола с упрочнителем (топпингом) или в качестве шпаклевочной смеси при общестроительных работах ( в этих случаях применяют мелкозернистый кварцевый песок фракции 0,1-0,3).

Другие статьи об устройстве промышленных полов:

Что такое полимербетоны

Основа полимербетонных покрытий

Одним из новейших способов создания прочного и декоративно привлекательного слоя на поверхности бетонного основания считается использование полимербетонов. Полимербетонное покрытие изготавливается на основе специальной смеси, в состав которой входят: цементное вяжущее, песчаный наполнитель, краситель, полимерный пластификатор. В качестве полимерного пластификатора может использоваться поливинилацетатная эмульсия, каучуковый латекс или полиуретановая смола.

Где применяются полимербетонные полы

Зачастую полимербетонные полы используются в общественных помещениях — торговых залах, подземных переходах или вестибюлях. Что касается промышленных объектов, то здесь используются полимербетонные высоконаполненные смеси — толщиной от 60 миллиметров и более.

Подготовка поверхности

Подобные напольные покрытия можно укладывать на бетонную стяжку, с момента монтажа которой уже прошло более 28 суток. В большинстве случаев из такого материала образуют отделочный слой, толщина которого 0,2-0,4 см. Если черновое бетонное основание обладает низкими прочностными характеристиками, то в состав полимербетонной смеси включаются еще дополнительно полипропиленовые волокна. Существуют также и другие способы усиления основания — например, армирование стеклосеткой. Перед тем, как выполнять укладку полимербетонного слоя, очень важно тщательно очистить черновую поверхность. Очистка должна выполняться комплексно — и сухим, и влажным способом. В обязательном порядке выполняется грунтовка очищенной поверхности.

Процесс укладки полимербетонного пола

В процессе укладки все компоненты раствора смешиваются между собой. В процессе монтажа на полу формируются полосы шириной около двух метров. Для того, чтобы создать такие полосы, потребуется предварительная разметка плоскости пола рейками или маяками. После распределения полимербетона по полу, необходимо выполнять уплотнение поверхности до того момента, пока она не станет влажной. После этого можно извлечь маяки и загладить места стыков. Результатом проведения таких работ станет гладкая и бесшовная поверхность. Вы должны знать, что через полчаса после составления полимербетонной смеси начинается ее отверждение. Предварительное отверждение полимербетонного покрытия пола заканчивается через двое суток. Затем пол в течение четырех суток нужно будет раз в сутки поливать водой, что будет способствовать улучшению прочности покрытия. С момента укладки пройдет 5-6 дней, прежде чем полимерное покрытие будет полностью готово к эксплуатации.

Достоинства полимербетонов

К безусловным достоинствам полов из полимербетонной смеси можно отнести: пластичность, устойчивость к динамическим и механическим нагрузкам, простой монтаж и дальнейший уход. Получившееся в результате напольное покрытие не будет склонно к образованию пыли. Укладывать такую смесь можно на уже существующее основание, что значительно сокращает стоимость проведения работ. Поскольку в результате получается шероховатая поверхность, то такие полы можно использовать даже в тех помещениях, где на полу постоянная влажность. Полимербетонные покрытия экологически безопасны, обладают широкой цветовой гаммой, а также в течение эксплуатационного периода не меняют своего объема. Полимербетоны привлекательны еще и своей невысокой стоимостью. А вот длительность эксплуатационного периода во многом зависит от создаваемой толщины пола. Например, полимербетонное покрытие толщиной 2 мм может прослужить 10 лет и более и с увеличением толщины эта цифра будет возрастать.

что такое в Большой советской энциклопедии

Смотреть что такое ПОЛИМЕРБЕТОН в других словарях:

ПОЛИМЕРБЕТОН

        пластбетон, Бетон, в котором вяжущее вещество — органический полимер; строительный и конструкционный материал, представляющий собой затвердевшу… смотреть

ПОЛИМЕРБЕТОН

полимербетон пластбетон, бетон Словарь русских синонимов. полимербетон сущ., кол-во синонимов: 2 • бетон (77) • пластбетон (2) Словарь синонимов ASIS.В.Н. Тришин.2013. . Синонимы: бетон, пластбетон. .. смотреть

ПОЛИМЕРБЕТОН

(пластобетон), бесцементный бетон на основе полимерного связующего (вяжущего). В качестве связующего используют преим. термореактивные смолы, напр… смотреть

ПОЛИМЕРБЕТОН

полимербето́н (пластбетон), бесцементный бетон, в котором связующим (вяжущим) служит термореактивный синтетический полимер – фурановые, карбамидные,… смотреть

ПОЛИМЕРБЕТОН

Перо Перлон Перлит Перл Пери Перемолот Перемол Перелом Пеон Пение Пелотон Пелит Пеленр Отроение Отпор Отопление Отел Отбор Орт Орн Орлон Орион Ореол Орел Оптрон Оптом Опт Опор Опоение Оплот Оперон Оон Оолит Оним Онер Омон Омлет Омет Олин Олимп Олим Олеин Оброн Обр Обол Обои Обмол Обмин Обмет Обмер Обмен Облом Облет Обл Обет Обертон Оберон Обер Нтр Нто Нпо Норит Номер Ном Нло Нитро Нит Нимб Нилот Нил Нети Нерол Нер Непер Неолит Немо Нелепо Небо Мтилон Мотрон Мотор Мотин Мот Моро Морион Морин Морение Мор Моп Монтер Монт Монотип Монолит Моно Монитор Монер Моление Молебен Моир Мление Мирт Мирон Миро Мирно Мир Миот Мио Минреп Минор Минер Милон Мило Метро Метр Метоп Метол Метилен Метил Метеор Мерно Мерин Мерило Ментор Ментол Мент Мелор Мелон Мел Лото Лот Лоро Лорнет Лори Лор Лоно Ломбер Лом Лобио Лобие Лоб Литр Литопон Литер Лион Линт Линемет Лимон Лимб Лиеп Либр Либор Летом Лето Лептон Лепет Леонт Леон Ленто Лен Леер Итр Итл Ирон Ионометр Иономер Ионол Ион Иомен Иол Интерпол Интер Импорт Илот Ибер Ермил Енот Енол Ение Еле Бтр Брон Бром Бремен Бот Борт Борнит Борн Борин Борение Бор Бонмо Бон Болт Болометр Болеро Боление Более Перт Петел Петер Петин Петр Блинт Блин Пие Биотрон Биотоп Биотерм Пилон Биополе Бионт Пилот Пим Пимен Био Пимент Пимон Бином Бетон Берн Берлин Пир Бер Бен Беломор Белемнит Пирен Берет Берил Берт Пионер Пион Билет Билетер Пино Билон Бинт Биом. .. смотреть

ПОЛИМЕРБЕТОН

Полимербето́н (пластбетон), бесцементный бетон, в котором связующим (вяжущим) служит термореактивный синтетический полимер — фурановые, карбамидные, эпоксидные и другие смолы с соответствующими отвердителями. Преимущество перед цементным бетоном — большая прочность (sраст 5-11 МПа), лучшая химическая устойчивость, меньшая хрупкость и водопроницаемость; недостаток — горючесть. По плотности различают сверхтяжёлый (4000 кг/мі), тяжёлый (2200-2400 кг/мі), лёгкий (1600-1800 кг/мі) и сверхлёгкий (400-500 кг/мі) полимербетон. При изготовлении полимербетона сначала тщательно перемешивают смесь связующего с наполнителями (т. н. мастику), которую затем смешивают в бетоносмесителе с заполнителем. Готовый полимербетон складывают в опалубку или форму и уплотняют вибромашинами. Твердение полимербетона происходит в естественных условиях за 20-60 суток или при сухом подогреве при 60-90 °C за 15-25 суток. Полимербетон широко используется как коррозионностойкий электроизолирующий конструкционный материал для производства электролизных ванн, полов производственных зданий, покрытий мостов, дорог и т. п…. смотреть

ПОЛИМЕРБЕТОН

1) Орфографическая запись слова: полимербетон2) Ударение в слове: полимербет`он3) Деление слова на слоги (перенос слова): полимербетон4) Фонетическая т… смотреть

ПОЛИМЕРБЕТОН

Полимербетон — материал на основе рационально подобранной смеси полиэфирных смол и различных минеральных заполнителей.Источник: Словарь архитектурно-ст… смотреть

ПОЛИМЕРБЕТОН

«…Полимербетон — разновидность бетона, приготовленного из цементобетонной смеси на минеральном вяжущем с добавкой полимера…» Источник: РАСПОРЯЖЕНИ… смотреть

ПОЛИМЕРБЕТОН

ПОЛИМЕРБЕТОН (пластбетон), бетон, в котором вяжущим веществом служит синтетический полимер (обычно термореактивная смола). Преимущества перед цементными бетонами — большая прочность при растяжении, лучшая химическая устойчивость, меньшие хрупкость и водопроницаемость; недостаток — горючесть. Материал для полов производственных зданий, покрытий мостов, дорог и др.<br><br><br>. .. смотреть

ПОЛИМЕРБЕТОН

ПОЛИМЕРБЕТОН (пластбетон) — бетон, в котором вяжущим веществом служит синтетический полимер (обычно термореактивная смола). Преимущества перед цементными бетонами — большая прочность при растяжении, лучшая химическая устойчивость, меньшие хрупкость и водопроницаемость; недостаток — горючесть. Материал для полов производственных зданий, покрытий мостов, дорог и др.<br>… смотреть

ПОЛИМЕРБЕТОН

— (пластбетон) — бетон, в котором вяжущим веществом служитсинтетический полимер (обычно термореактивная смола). Преимущества передцементными бетонами — большая прочность при растяжении, лучшая химическаяустойчивость, меньшие хрупкость и водопроницаемость; недостаток -горючесть. Материал для полов производственных зданий, покрытий мостов,дорог и др…. смотреть

ПОЛИМЕРБЕТОН

Ударение в слове: полимербет`онУдарение падает на букву: оБезударные гласные в слове: полимербет`он

ПОЛИМЕРБЕТОН

Начальная форма — Полимербетон, винительный падеж, слово обычно не имеет множественного числа, единственное число, мужской род, неодушевленное

ПОЛИМЕРБЕТОН

ПОЛИМЕРБЕТОН. Материал на основе рационально подобранной смеси полиэфирных смол и различных минеральных заполнителей.

ПОЛИМЕРБЕТОН

Полимербетон — материал на основе рационально подобранной смеси полиэфирных смол и различных минеральных заполнителей.

ПОЛИМЕРБЕТОН ЛЕГКИЙ

Полимербетон легкий – полимербетон плотной структуры на синтетическом связующем, на пористом химически стойком крупном заполнителе и химически стой… смотреть

ПОЛИМЕРБЕТОН (ПЛАСТБЕТОН)

ПОЛИМЕРБЕТОН (пластбетон), бетон, в котором вяжущим веществом служит синтетический полимер (обычно термореактивная смола). Преимущества перед цементными бетонами — большая прочность при растяжении, лучшая химическая устойчивость, меньшие хрупкость и водопроницаемость; недостаток — горючесть. Материал для полов производственных зданий, покрытий мостов, дорог и др…. смотреть

ПОЛИМЕРБЕТОН (ПЛАСТБЕТОН)

ПОЛИМЕРБЕТОН (пластбетон) , бетон, в котором вяжущим веществом служит синтетический полимер (обычно термореактивная смола). Преимущества перед цементными бетонами — большая прочность при растяжении, лучшая химическая устойчивость, меньшие хрупкость и водопроницаемость; недостаток — горючесть. Материал для полов производственных зданий, покрытий мостов, дорог и др…. смотреть

ПОЛИМЕРБЕТОН ТЯЖЕЛЫЙ

Полимербетон тяжелый – полимербетон плотной структуры на синтетическом связующем и плотных химически стойких крупных и мелких заполнителях, тяжелый… смотреть

Технология производства промышленного полимербетона — Группа компаний композит

Применение бетона, изготовленного из цемента, ограничено. Полимерное связующее, определяющее такие свойства изделий из полимербетона как, например, химостойкость и вибростойкость, позволяют применять полимербетон и конструкции из полимербетона там, где традиционный бетон будет разрушаться

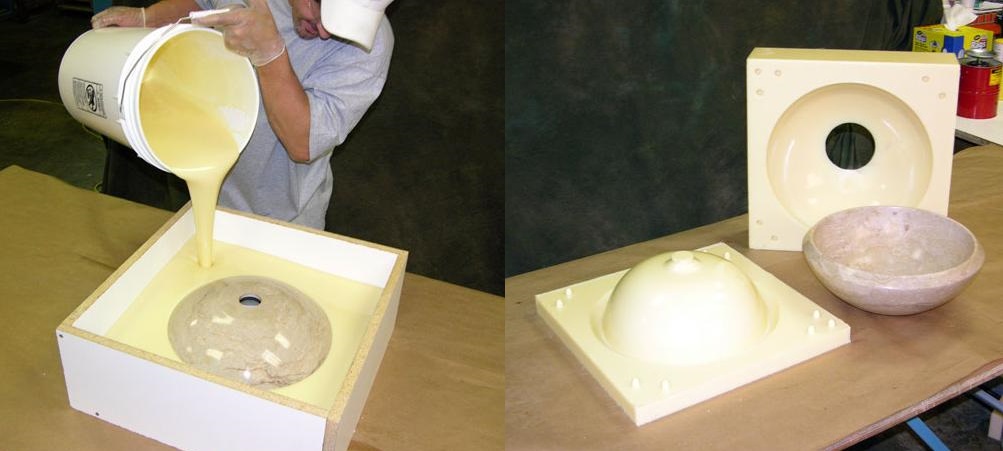

Полимербетон изготавливается следующим образом: со связующим (полиэфирной смолой)  смешивается песок, известняк, тальк, измельченные отходы производства композиционных материалов, например, стеклопластиков и т. д. Грубодисперсные наполнители в полимербетоне — щебень размером до 50 мм и песок с размером зерен до 5 мм.  В целях снижения расхода связующего и стоимости изделий, а также для регулирования их свойств в полимербетон вводят мелкодисперсныйнаполнитель с размером частиц менее 0,15 мм (баритовая, кварцевая, андезитовая мука и др.). В состав полимербетона могут входить также порообразователи, ПАВ, антипирены, красители и т.п.
При высокой степени наполнения (70 – 80 %) получаются недорогие изделия с высокими физико-механическими характеристиками. Наполнитель, такой как песок, придаёт изделиям долговечность, устойчивость к истирающим нагрузкам, но сильно повышает их массу. При производстве таких изделий необходимо выбирать смолу с пониженной вязкостью. Параметры производства должны быть такими, чтобы наполнитель был равномерно распределен по объему изделия, не осаждался вследствие разности плотностей наполнителя и смолы. Также необходима дегазация смеси для предотвращения образования полостей внутри изделия, которые могут привести к снижению прочности. Недостатком изделий из полимербетона является неэстетичный внешний вид, это делает невозможным использование этих изделий в качестве декоративных элементов при оформлении помещений и т.д.

Применение полимербетона:

  • Облицовочные панели;

  • Фундаменты под промышленное оборудование;

  • Шумопоглощающие конструкции;

  • Причальные кромки и волнорезы;

  • Емкости для воды;

  • Дренажные конструкции;

  • Дорожные бордюры и ограждения;

  • Железнодорожные шпалы;

  • Лестницы;

  • Реставрация и защита существующих бетонных конструкций;

  • Емкости и резервуары для химически активных веществ;

  • Дренажные канализации химических предприятий.



  • Прочность на растяжение 15 МПа;

  • Модуль растяжения 19000 МПа;

  • Прочность на изгиб 30-40 МПа;

  • Модуль изгиба 16000-17000 МПа;

  • Ударная вязкость 3 мДж/мм2;

  • Прочность на сжатие 9 МПа.



Министерство образования и науки РФ

%PDF-1.5 % 2 0 obj > /Metadata 5 0 R /StructTreeRoot 6 0 R >> endobj 5 0 obj > stream 2018-03-19T13:03:24+03:002018-09-13T17:21:29+03:00Microsoft® Office Word 2007Microsoft® Office Word 2007application/pdf

  • Министерство образования и науки РФ
  • endstream endobj 30 0 obj > stream xY;6XXd;HRlwH 9|JM,$r sseYo۲~xE([email protected] ~QRC7-o̝qȀF$gU*5`a76U !.’Sek~EQ0C -Wa ҺKa?qT.T~f urߩs`’c

    Его плюсы и минусы, использование и свойства

    Хемали Патель — автор контента в GharPedia. Она имеет степень бакалавра (BE) в области гражданского строительства Технологического института Пателя, Бхопал, Мадхья-Прадеш. Она страстно любит делиться знаниями. Имеет 3-летний опыт преподавания в инженерном колледже. Она любит читать и путешествовать. Вы можете связаться с ней в LinkedIn, Facebook, Twitter и Quora.

    Как вы должны знать, бетон пористый. Пористость бетона может быть связана с наличием воздушных полостей, внутренней пористостью самой структуры геля или водяными пустотами.Пористость бетона является одним из факторов, влияющих на прочность бетона. Когда пористость увеличивается, прочность бетона снижается, а когда уменьшается пористость, прочность бетона резко возрастает. Таким образом, различные процессы уплотнения бетона, такие как вибрация, давление и сотрясение, вращение и т. д., применялись для уменьшения пористости после укладки бетона. Эти методы в значительной степени полезны, но ни один из них не помогает уменьшить присущую гелю пористость или водяные пустоты.Поэтому применяется новейшая технология пропитки мономером и последующей полимеризации, чтобы снизить присущую бетону пористость, что возможно в полимербетоне.

    Разработка полимербетона привела к производству новых строительных материалов путем объединения современной технологии и химии полимеров с вековой технологией цементобетона.

    История полимербетона

    Прогресс в области полимербетона начался после 1950-х годов, когда эти материалы были подготовлены в качестве замены цементобетона для некоторых конкретных применений.Сообщается, что в основном полимербетон используется для облицовки зданий. Позже этот бетон обеспечивает отличное сцепление со стальной арматурой. Эффект отверждения при температуре окружающей среды быстрый, поэтому он рано набирает прочность. Следовательно, из-за высокой прочности и хорошей долговечности он в настоящее время широко используется в качестве ремонтного материала.

    Также читайте: Различные материалы для наружной облицовки для модернизации эстетики вашего дома!

    Что такое полимербетон?

    Согласно «ACI-CT-13» Американского института бетона – Терминология бетона-13 – Стандарт ACI, полимербетон – это «бетон, в котором органический полимер служит связующим».Проще говоря, полимербетон представляет собой сложный материал, в котором заполнитель связан в матрицу с замешанным в ней полимерным связующим. Снижает пористость и повышает прочность бетона.

    Полимербетонная матрица в норме содержит заполнители и наполнители более 75-80% своего объема и не содержит гидратоцементной фазы. Хотя портландцемент также можно использовать в качестве наполнителя, он обладает уникальным сочетанием свойств, таких как прочность, хорошая адгезия и т. д., в зависимости от состава бетонной смеси.

    Полимерный бетон отличается от обычного бетона тем, что для связывания заполнителей вместо цемента используется полимерное вяжущее, хотя его можно использовать в строительстве так же, как и обычный бетон. Но у него есть несколько уникальных характеристик, которые делают его более долговечным, чем традиционный бетон. К таким свойствам полимербетона относятся:

    Свойства полимербетона

    01. Быстрое отверждение:

    • Эффект отверждения быстрый при температуре окружающей среды от –18 до +40°С (от 0 до 104°f).По данным Raman Bedi and et al (2013), полимербетон набирает 70% прочности после одного дня отверждения при комнатной температуре, в то время как обычный бетон набирает только 20% своей 28-дневной прочности за один день.

    02. Прочность:

    • Полимербетон имеет высокую прочность на растяжение, изгиб, сжатие и хорошую стойкость к истиранию по сравнению с цементобетоном.

    03. Хорошая адгезия:

    • Хорошая адгезия к большинству поверхностей улучшает адгезию к старой поверхности.

    04. Прочность:

    • Полимербетон обеспечивает хорошую длительную стойкость бетона по отношению к циклам замораживания-оттаивания и химическому воздействию, так как уменьшает проникновение хлоридов и солей.

    05. Низкая водопроницаемость и водонепроницаемость:

    • Полимербетон малопроницаем для воды и агрессивных растворов или химикатов.

    06. Легкий:

    Полимер играет важную роль в связывании органических субстратов друг с другом из-за своей внутренней клейкой природы.Полимерные материалы упаковываются либо в жидком, либо в сухом виде, жидкая форма полимеров (латекс) обычно называется смолой.

    На рынке доступны различные типы полимеров, но выбор конкретного типа смолы зависит от различных факторов, а именно стоимости, требуемой химической или атмосферостойкости, желаемых свойств и т. д.

    Читайте также: Факторы, влияющие на прочность бетон

    Типы полимерных материалов, используемых в полимербетоне

    Наиболее часто используемые смолы для полимербетона:

    • Ненасыщенная полиэфирная смола
    • Фурановые смолы
    • Акриловые и стирол-акриловые
    • Винилацетат-этилен (ВАЭ)
    • Поливинилацетат (ПВА)
    • Стирол-бутадиеновая смола (SBR)
    • Метилметакрилат ММА
    • Стирол и полиэфир Стирол
    • Метанол
    • Эпоксидные смолы
    • Полиуретановые смолы (PUR)
    • Мочевиноформальдегидная смола и так далее.

    Ненасыщенные полиэфирные смолы

    Для полимербетона ненасыщенные полиэфирные смолы являются наиболее универсальными полимерами, используемыми благодаря их экономичности, хорошим механическим свойствам бетона и доступности. Фурановые смолы также широко используются в европейских странах.

    Использование/применение полимербетона

    Полимербетон используется в специализированных строительных проектах, где требуется устойчивость к нескольким видам коррозии и поддерживается долговечность i.е. длиться долго. Его можно использовать аналогично обычному бетону. Полимербетон используется в следующих работах:

    • Ремонт поврежденного коррозией бетона
    • Предварительно напряженный бетон
    • Атомные электростанции
    • Электротехническое или промышленное строительство
    • Морские работы
    • Сборные конструкционные компоненты, такие как резервуары для кислоты, люки, водостоки, разделительные барьеры шоссе и т. д.
    • Гидроизоляция конструкций
    • Канализационные и опреснительные установки

    Преимущества полимербетона

    • Полимербетон можно наносить в очень тонких поперечных сечениях
    • Снижает проникновение углекислого газа, спасая бетон от карбонизации и, следовательно, потери щелочности.
    • Полимербетон обладает очень хорошей коррозионной стойкостью и химической реактивностью.
    • Полимерные вяжущие вещества очень быстро схватываются и придают устойчивость к атмосферным воздействиям, поэтому их можно использовать для ремонта существующих конструкций.
    • Это уменьшает усадку
    также считывалось: бетонные карбонизации теста для анализа структуры

    Ремонтные работы с полимерным бетоном

    Недостатки полимерного бетона

    • Полимерный бетон очень дорого, чем обычный бетон.
    • Полимербетон требует высокой квалификации и точной работы при замесе.
    • Может произойти неправильное дозирование двухкомпонентных материалов; таким образом, требуется правильный дизайн смеси.
    • Химикаты или смолы, используемые в полимербетоне, могут быть опасны; следовательно, использование масок и перчаток для защиты кожи является обязательным.

    В заключение следует отметить, что полимербетон марки обычно используется в различных областях, таких как улучшенные методы ремонта, структурные применения, архитектурные элементы и т. д.Свойства полимербетона зависят от полимера, используемого в бетоне. Следовательно, выберите подходящие типы полимеров для вашего бетона. Поэтому, как пользователю, знание сильных и слабых сторон полимера, который вы используете в полимербетоне, имеет первостепенное значение. Следовательно, будьте осторожны при выборе полимера для бетона, чтобы избежать поломки, так как правильный выбор будет определять успех или неудачу и долговечность конструкции или отремонтированной конструкции.

    Читайте также:

    Водопроницаемый бетон – надежный выбор в строительстве
    Прозрачный бетон: Современное эстетическое будущее для вашего дома!
    Самоуплотняющийся бетон | Высококачественный бетон
    Основы фибробетона

    Изображение предоставлено: Изображение 1, Изображение 2, Изображение 3, Изображение 4

    Хемали Патель (Hemali Patel) — автор контента в GharPedia.Она имеет степень бакалавра (BE) в области гражданского строительства Технологического института Пателя, Бхопал, Мадхья-Прадеш. Она страстно любит делиться знаниями. Имеет 3-летний опыт преподавания в инженерном колледже. Она любит читать и путешествовать. Вы можете связаться с ней в LinkedIn, Facebook, Twitter и Quora.

    Продемонстрируйте свои лучшие разработки

    Навигация по записям

    Еще из тем

    Используйте фильтры ниже для поиска конкретных тем

    Руководство по выбору полимерного бетона и растворов: типы, характеристики, области применения

    Полимерный бетон и строительный раствор — это вяжущие, компаунды и смеси заполнителей, в которых используются эпоксидные, полиэфирные, винилэфирные или другие полимерные связующие. Они отверждаются или затвердевают в результате химических реакций, термореактивных соединений и многокомпонентных связующих систем. Полимерный бетон и раствор обеспечивают гораздо большую коррозионную стойкость, чем обычные строительные материалы, такие как портландцемент. Полимерный бетон состоит из полимерного цемента, смешанного с водой, крупного заполнителя, такого как гравий или щебень, и мелкого заполнителя или песка. Полимерный раствор представляет собой смесь полимерного вяжущего или клинкера и мелкого заполнителя. И полимербетон, и полимерный раствор используются для соединения компонентов и формирования конструкций.Такие продукты, как затирка и герметик, используются для заполнения зазоров между плиткой и кирпичом. Тонкотвердеющие материалы, такие как сухой раствор и сухой связующий раствор, включают полимерный цемент и используются в продуктах для покрытий. Обычно доступны сборные формы, такие как блоки и листы.

    Существует несколько химических систем для полимербетона и растворов. Акриловые связующие обеспечивают превосходную устойчивость к воздействию окружающей среды и быстрое время схватывания. Эпоксидные смолы или связующие обладают высокой прочностью и малой усадкой при отверждении.Они также обеспечивают прочность и устойчивость к химическим повреждениям и воздействиям окружающей среды. Фурановые смолы образуются в результате полимеризации или поликонденсации фурфурола, фурфуролового спирта или других соединений, содержащих фурановое кольцо. Они обычно используются в литейных связующих, шлифовальных кругах, огнеупорах и других высокотемпературных применениях. Полимочевинные смолы или связующие используются вместо фенольных смол или других формальдегидных смол в связующих материалах для стружечных плит или древесноволокнистых плит. Полиуретан обеспечивает превосходную гибкость, ударопрочность и долговечность.Другие химические системы для полимербетона и строительных растворов включают силикон, полиэстер и виниловый эфир.

    Технические характеристики

    Полимерные бетоны и растворы различаются по основным характеристикам, механическим, электрическим и термическим свойствам. Основные характеристики включают:

    • время набора/отверждения
    • температура набора/отверждения
    • плотность
    • усадка

    Плотность измеряется как масса на единицу площади. Усадка выражается в максимальном проценте.Механические свойства полимербетона и раствора включают прочность на сжатие, прочность сцепления, прочность на растяжение и модуль разрыва (MOR). Электрические свойства включают удельное электрическое сопротивление, диэлектрическую прочность и относительную диэлектрическую проницаемость. Диэлектрическая проницаемость — это относительная диэлектрическая проницаемость материала по сравнению с вакуумом или свободным пространством. Термические свойства полимербетона и раствора включают рабочую температуру, теплопроводность и коэффициент теплового расширения (КТР), величину линейного расширения или усадки, происходящую в материале при изменении температуры.

    Особенности

    Полимерные бетоны и строительные растворы имеют множество характеристик. Некоторые продукты являются устойчивыми к истиранию, пригодными для литья, химически стойкими, проводящими, армированными волокнами, распыляемыми или водонепроницаемыми. Другие продукты обеспечивают защиту от износа, коррозии или электростатического разряда (ЭСР).

    Приложения

    Полимерный бетон и строительный раствор часто используются в электроэнергетике, высоком напряжении (ВН), строительстве и конструкционных применениях. Некоторые продукты используются в качестве наполнителей и герметиков.Сухие и мокрые смеси для торкретирования (например, торкрет-бетон или торкрет) загружаются с помощью устройств, подобных пистолету, для формирования стен. Цементы с мокрой набивкой обладают достаточной пластичностью, чтобы можно было утрамбовывать или формировать влажную смесь на месте. Также доступны строительные растворы, ремонтные составы и отделочные цементы с хорошими свойствами для затирки или затирки.

    Связанная информация

    Engineering360 — Построено в США: замена 559 мостов за 3 года

    Engineering360 — Разработан огнеупорный самоуплотняющийся бетон

    Изображение предоставлено:

    Царство декоративного бетона / CC BY-SA 2. 0


    %PDF-1.5 % 70 0 объект > эндообъект 67 0 объект >поток 2011-01-28T10:59:06Z2004-07-02T16:49:52-04:002011-01-28T10:59:06Zuuid:19bc9d5c-c57c-4a26-a887-5d14a2246ae4uuid:204ea97c-59a9a8-6821-e8-9847-9847 pdfПодключаемый модуль Adobe Acrobat 9.0 Paper Capture конечный поток эндообъект 22 0 объект > эндообъект 66 0 объект > эндообъект 23 0 объект > эндообъект 24 0 объект > эндообъект 25 0 объект > эндообъект 72 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 1 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 4 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 7 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 10 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 13 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 16 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 19 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Повернуть 0/Тип/Страница>> эндообъект 122 0 объект >поток HWnG|WzI_ $gcQVXPМ5]H%yR\sx\Xʹ!7qay˷K>z~tvuJjv7Hڑ o3## #Z}/$Q`ֻsfqeŤF/u'[frB;\Ek3=’Z’ С?. iUtmU’;vF82%_4id.LY-+Ej2Xz/Puj>=9V

    Рост рынка полимербетона, исследование, отчет

    Рынок полимербетона – сегментация

    Мировой рынок полимербетона сегментирован по классам, типам полимеров, приложениям, отраслям конечного использования и регионам.

    В зависимости от класса мировой рынок полимербетона делится на полимербетон, полимермодифицированный бетон, бетон с полимерной пропиткой и другие.

    В зависимости от типа полимера мировой рынок полимербетона делится на эпоксидный, полиэфирный, виниловый, акрилатный, латексный, фурановый, бутадиен-стирольный каучук и другие.

    В зависимости от применения мировой рынок полимербетона делится на асфальтовое покрытие, строительство и техническое обслуживание, промышленные резервуары и контейнеры, сборные изделия для дренажных систем, морские работы и другие.

    В зависимости от отрасли конечного пользователя мировой рынок полимербетона делится на жилой, коммерческий, промышленный и инфраструктурный.

    В зависимости от региона мировой рынок полимербетона делится на Азиатско-Тихоокеанский регион, Северную Америку, Европу, Латинскую Америку, Ближний Восток и Африку.

    Ключевые игроки

    Одними из крупнейших игроков на мировом рынке полимербетона являются Sika AG (Швейцария), MAPEI Corporation (Италия), Fosroc. Inc. (Великобритания), Sauereisen Inc. (США), Kwik Bond Polymers (США), Dudick Inc. (США), ErgonArmor (США), Crown Polymers Corp. (США)S.), Cornerstone Construction Material (США) и FORTE COMPOSITES, INC (США).

    Обзор рынка:

    Полимербетон Рынок, как ожидается, будет расти в среднем в течение прогнозируемого периода 2018-2023 гг.

    Полимерные бетоны производятся с использованием полимера в качестве связующего с обычными заполнителями-заполнителями. Обычный бетон представляет собой композиционный материал, содержащий обычный портландцемент, воду, крупные и мелкие заполнители. Когда обычный щелочной портландцемент гидратируется, он оставляет пустоты и поры, когда вода высыхает, оставляя зазоры для воды и других веществ, которые могут проникнуть в бетон и растрескаться. На прочность бетона влияет пористость затвердевшего бетона. В полимербетоне используется прочная полимерная смола, связанная заполнителями вместо или вместе с водой и цементом. Полимерные бетоны обладают различными преимуществами, такими как высокая прочность на сжатие и ударная вязкость, высокая устойчивость к замораживанию и оттаиванию, высокая стойкость к истиранию и химическому воздействию, быстрое отверждение и пониженная проницаемость. Таким образом, он более желателен, чем обычные материалы, такие как бетон, металлы, стекловолокно и пластик.Для изготовления полимербетонов используются различные типы полимеров, такие как эпоксидные, полиэфирные, виниловые, акрилатные, фурановые и другие.

    Полимерные бетоны подразделяются на три типа, а именно полимерные бетоны, модифицированные полимерами бетоны и бетоны, пропитанные полимерами. полимербетон использует полимер в качестве связующего, заменяя цемент в композитной смеси. В модифицированном полимером бетоне полимер вместе с цементом используется с крупными и мелкими заполнителями. В пропитанном полимером бетоне мономер метилметакрилата используется для пропитки мокрого отверждения портландцемента с последующей полимеризацией с помощью гамма-излучения или химически инициируемых средств, т.е.е. с использованием термокаталитического метода (добавление 3 мас.% перекиси бензоила) к мономеру в качестве катализатора. Пропитке способствует сушка бетона при более высокой температуре путем вакуумирования и замачивания в мономере под давлением.

    Ожидается, что растущая потребность в атмосферостойких строительных материалах будет способствовать росту рынка полимербетона как в развитых, так и в развивающихся странах в прогнозируемый период 2018-2023 гг. Однако ожидается, что высокая стоимость полимербетонов будет препятствовать росту рынка.Таким образом, использование полимербетона ограничено очень специализированными применениями в гражданском строительстве, такими как дренажные трубы для тяжелых условий эксплуатации, промышленные контейнеры и резервуары, проекты устойчивых к нагрузкам покрытий и морские проекты, среди прочего.

    Доля мирового рынка полимербетона в 2017 г. по типу полимера



    Источник: Анализ MRFR

    Региональный анализ

    Мировой рынок полимербетона разделен на пять регионов, а именно Азиатско-Тихоокеанский регион, Северную Америку, Европу, Латинскую Америку, Ближний Восток и Африку.

    Северная Америка занимала наибольшую долю рынка полимербетона в 2017 году благодаря увеличению спроса со стороны жилых, коммерческих и промышленных, а также инфраструктурных проектов, и ожидается, что рост продолжится в течение прогнозируемого периода.

    Европа была одним из крупнейших рынков полимербетона после Северной Америки в 2017 году из-за высокого спроса со стороны жилых, коммерческих, промышленных и инфраструктурных проектов, и ожидается, что в прогнозируемый период он продемонстрирует значительный рост.Кроме того, большое внимание к исследованиям и разработкам, а также технологически продвинутым продуктам положительно влияет на рынок полимербетона.

    Азиатско-Тихоокеанский регион был самым быстрорастущим рынком полимербетона с точки зрения стоимости и объема в 2017 году, и ожидается, что спрос продолжит расти в течение прогнозируемого периода. Ожидается, что быстрая индустриализация и урбанизация из-за роста населения, смягчения норм инвестиций, роста располагаемого дохода и растущих инфраструктурных проектов по всему региону положительно повлияют на рост рынка.

    Ожидается, что в течение прогнозируемого периода на Ближнем Востоке и в Африке спрос на полимерный бетон будет расти благодаря текущим инфраструктурным проектам, таким как правительственная инициатива по развитию туристической индустрии в ОАЭ, Катаре и Саудовской Аравии.

    Рынок Латинской Америки, как ожидается, будет свидетелем вялого роста из-за высокой стоимости полимербетона по сравнению с традиционным бетоном в течение прогнозируемого периода.

    Предполагаемая аудитория



    • Производители полимербетона

    • Торговцы и дистрибьюторы полимербетона

    • Научно-исследовательские институты

    • Потенциальные инвесторы

    • Поставщики сырья

    • Национальная лаборатория

    Область отчета:
    Атрибут/метрика отчета Детали
    Размер рынка 2030: Значительная ценность
    CAGR 2030: Существенная ценность
    Базисный год 2021
    Прогнозный период с 2022 по 2030 год
    Исторические данные 2019 и 2020 года
    Единицы прогноза Стоимость (млн долларов США)
    Отчет о покрытии Прогноз доходов, конкурентная среда, факторы роста и тенденции
    Охваченные сегменты Класс, тип полимера, применение и конечное использование
    Охваченные географии Северная Америка, Европа, Азиатско-Тихоокеанский регион и остальные страны мира (ROW)
    Ключевые поставщики Sika AG (Швейцария), MAPEI Corporation (Италия), Fosroc. Inc. (Великобритания), Sauereisen Inc. (США), Kwik Bond Polymers (США), Dudick Inc. (США), ErgonArmor (США), Crown Polymers Corp. (США), Cornerstone Construction Material (США) и FORTE COMPOSITES , ИНК (США)
    Ключевые рыночные возможности Растущая потребность в атмосферостойких строительных материалах
    Ключевые драйверы рынка Растущая потребность в атмосферостойких строительных материалах
    Поговорите с аналитиком Запрос на настройку

    Часто задаваемые вопросы (FAQ):


    Полимерный бетон — это рецептура бетона, в которой в качестве связующего используется полимер, обеспечивающий улучшенное сцепление и прочность.

    Основные типы полимербетона включают полимербетон, модифицированный полимером бетон и бетон, пропитанный полимером.

    Развивающаяся строительная отрасль, вероятно, станет основной движущей силой мирового рынка полимербетона.

    Северная Америка занимала наибольшую долю на мировом рынке полимербетона в 2017 году.

    Ведущими игроками на рынке полимербетона являются Sika AG, MAPEI Corporation, Dudick Inc. и другие.

    Повышение ударопрочности полимербетона с помощью УНТ | Международный журнал бетонных конструкций и материалов

  • Комитет ACI 548. (2009). Полимеры и клеи в бетоне. Актуальный отчет .

  • Альгаард, В., Лайл, Дж., и Изатт, К. (2005). Перфорация композитных полов. На 5-й европейской конференции пользователей LS-DYNA , Бирмингем, Великобритания (стр. 1123–1130).

  • ASTM C1437. (2009). Стандартный метод испытаний на текучесть гидравлического цементного раствора . Западный Коншохокен, Пенсильвания: ASTM International.

    Google ученый

  • ASTM C579-01. (2012). Стандартные методы испытаний на прочность при сжатии химически стойких растворов, цементных растворов, монолитных покрытий и полимербетонов .Западный Коншохокен, Пенсильвания: ASTM International.

    Google ученый

  • ASTM C78. (2002). Стандартный метод испытаний бетона на изгиб (с использованием простой балки с нагрузкой в ​​третьей точке) . Западный Коншохокен, Пенсильвания: ASTM International.

    Google ученый

  • ASTM D4475. (2008). Стандартный метод испытаний кажущейся прочности на горизонтальный сдвиг стержней из армированного пластика методом короткой балки . Западный Коншохокен, Пенсильвания: ASTM International.

    Google ученый

  • ASTM D7136/D7136M. (2007). Стандартный метод испытаний для измерения стойкости композита с полимерной матрицей, армированного волокнами, к повреждению при ударе падающим грузом . Западный Коншохокен, Пенсильвания: ASTM International.

    Google ученый

  • Батарлар Б. (2013). Поведение железобетонных плит при ударных нагрузках.Магистерская диссертация, Измирский технологический институт, Измир, Турция.

  • Бомонт, П.В.Р., Ривальд, П.Г., и Цвебен, К. (1975). Методы повышения ударопрочности композиционных материалов. В Повреждение композитных материалов ударом постороннего предмета . Западный Коншохокен, Пенсильвания: ASTM International.

  • Биньоцци, М. К., Саккани, А., и Сандролини, Ф. (2000). Новые полимерные растворы, содержащие полимерные отходы. Часть 1. Микроструктура и механические свойства. Композиты, часть A: прикладная наука и производство, 31 (2), 97–106.

    Артикул Google ученый

  • Боровски Э., Солиман Э., Кандил У. Ф. и Таха М. Р. (2015). Межслойная вязкость разрушения углепластиковых ламинатов, содержащих многостенные углеродные нанотрубки. Полимеры, 7 (6), 1020–1045.

    Артикул Google ученый

  • Бычинский, Л., Дуткевич, М., и Мацеевский, Х. (2015). Синтез и свойства гибридных материалов с высоким содержанием нелетучих компонентов, полученных из эпоксифункциональных уретанов и силоксанов. Прогресс в органических покрытиях, 84 , 59–69.

    Артикул Google ученый

  • Чоудхари, В., и Гупта, А. (2011). Нанокомпозиты полимер/углеродные нанотрубки. Углеродные нанотрубки-полимерные нанокомпозиты, 2011 , 65–90.

    Google ученый

  • Гангули С., Бхуян М., Элли Л. и Аглан Х. (2005). Влияние армирования многостенными углеродными нанотрубками на поведение при разрушении тетрафункциональной эпоксидной смолы. Журнал материаловедения, 40 (13), 3593–3595.

    Артикул Google ученый

  • Гойны, Ф. Х., Вихманн, М. Х., Фидлер Б., Баухофер В. и Шульте К. (2005). Влияние наномодификации на механические и электрические свойства обычных армированных волокном композитов. Композиты, часть A: прикладная наука и производство, 36 (11), 1525–1535.

    Артикул Google ученый

  • Хуан Дж., Чжан К., Чжао М. и Вэй Ф. (2012). Обзор крупномасштабного производства углеродных нанотрубок: практика разработки нанотехнологий. Бюллетень китайской науки, 57 (2–3), 157–166.

    Артикул Google ученый

  • ИСО 6603-2. (2000). Пластмассы. Определение ударопрочности жестких пластиков при проколе. Часть 2. Инструментальные испытания на удар . Дублин, Ирландия: Европейские стандарты, Национальный орган по стандартизации Ирландии.

    Google ученый

  • Изатт, К., May, I.M., Lyle, J., Chen, Y., & Algaard, W. (2009). Перфорация вследствие ударов о железобетонные плиты. Труды Института инженеров-строителей и зданий, 162 (1), 37–44.

    Артикул Google ученый

  • Цзян, X., и Дрзал, Л. Т. (2011). Улучшение электропроводности и механических свойств полиэтилена высокой плотности за счет включения покрытых парафином эксфолиированных графеновых нанопластинок и многостенных углеродных нанотрубок. Композиты, часть A: прикладная наука и производство, 42 (11), 1840–1849 гг.

    Артикул Google ученый

  • Джо, Б.В., Тэ, Г.Х., и Ким, Ч.Х. (2007). Одноосная ползучесть и прогноз полимербетона из переработанного ПЭТФ. Строительство и строительные материалы, 21 (7), 1552–1559.

    Артикул Google ученый

  • Йохансен, К.В. (1962). Теория предела доходности . Лондон, Великобритания: Ассоциация цемента и бетона, технологии и инженерия.

    Google ученый

  • Ким, В.Дж., Канг, С.О., Ах, К.С., Ли, Ю.В., Ха, Д.Х., Чой, И.С., и др. (2004). Функционализация укороченных ОУНТ с помощью этерификации. Бюллетень Корейского химического общества, 25 (9), 1301–1302.

    Артикул Google ученый

  • Квон Ю. , Йим, Б.С., Ким, Дж.М., и Ким, Дж. (2011). Механические и смачивающие свойства эпоксидных смол: аминосодержащий силоксановый олигомер с концевыми эпоксидными группами с восстановителем или без него. Надежность микроэлектроники, 51 (4), 819–825.

    Артикул Google ученый

  • Лауренци С., Пасторе Р., Джаннини Г. и Маркетти М. (2013). Экспериментальное исследование ударопрочности эпоксидной смолы, армированной многослойными углеродными нанотрубками. Композитные конструкции, 99 , 62–68.

    Артикул Google ученый

  • Ли, В., и Сюй, Дж. (2009). Механические свойства геополимерного бетона, армированного базальтовым волокном, при ударном нагружении. Материаловедение и инженерия A, 505 (1), 178–186.

    Артикул Google ученый

  • млн лет, п. C. и Ким, Дж. К. (2011). Углеродные нанотрубки для армирования полимеров . Бока-Ратон, Флорида: CRC Press.

    Google ученый

  • Магрес, А., Сео, Дж. В., Смайда, Р., Мионич, М., и Форро, Л. (2010). Каталитический CVD-синтез углеродных нанотрубок: к высокому выходу и низкотемпературному росту. Материалы, 3 (11), 4871–4891.

    Артикул Google ученый

  • Мартинес-Баррера, Г.и Бростоу, В. (2010). Влияние размера частиц мрамора и гамма-облучения на механические свойства полимербетона. Электронные полимеры, 10 (1), 663–676.

    Артикул Google ученый

  • Нам, И.В., и Ли, Х.К. (2015). Анализ изображения и измерение электропроводности постоянным током для оценки распределения углеродных нанотрубок в цементной матрице. Международный журнал бетонных конструкций и материалов, 9 (4), 427–438.

    Артикул Google ученый

  • Орак, С. (2000). Исследование гашения вибрации на бетоне с полиэфирной смолой. Исследование цемента и бетона, 30 (2), 171–174.

    Артикул Google ученый

  • Парк, С.Дж., Парк, В.Б., и Ли, Дж.Р. (2000). Характеристика ударных свойств трехмерных композитов с винилэфирной матрицей, армированной стеклотканью. Журнал материаловедения, 35 (24), 6151–6154.

    Артикул Google ученый

  • Пегоретти, А., Кристелли, И., и Мильяреси, К. (2008). Экспериментальная оптимизация поглощения энергии удара эпоксидно-углеродными ламинатами за счет контролируемого расслоения. Наука и технология композитов, 68 (13), 2653–2662.

    Артикул Google ученый

  • Радлинская А., Маккарти, Л.М., Мацке, Дж., и Нагель, Ф. (2014). Синтез DOT использования защиты концов балки для продления срока службы мостов. Международный журнал бетонных конструкций и материалов, 8 (3), 185–199.

    Артикул Google ученый

  • Ребейс, К.С., и Крафт, А.П. (2002). Полимербетон с использованием золы-уноса. Журнал энергетики — ASCE, 128 (3), 62–73.

    Артикул Google ученый

  • Ребейс, К.С., Серхал, С.П., и Крафт, А.П. (2004). Свойства полимербетона с использованием золы-уноса. Журнал материалов в области гражданского строительства, 16 (1), 15–19.

    Артикул Google ученый

  • Реда Таха, М. М., Кандил, У., и Солиман, Э. (2013). Получение полимербетона с использованием углеродных нанотрубок.Патент США № 8,426,501 B1.

  • Реда Таха, М.М., Таха, Э.О., и Генеди, М. (2014). Мониторинг распространения усталостных повреждений в стеклопластике с использованием углеродных нанотрубок, Труды 29-й технической конференции Американского общества композитов, 16-я американо-японская конференция по композитным материалам , Сан-Диего, Калифорния.

  • Риисгаард Б., Нго Т., Мендис П., Георгакис К. Т. и Станг Х. (2007). Динамические повышающие коэффициенты для бетона с высокими эксплуатационными характеристиками при сжатии с помощью разъемной прижимной планки Гопкинсона.В Международная конференция по механике разрушения бетонных конструкций . Дания: Технический университет Дании.

  • Ресслер, Д. М. (1965). Анализ Крамерса-Кронига данных отражения. Британский журнал прикладной физики, 16 (8), 1119.

    Артикул Google ученый

  • Сетт, К., и Випуландан, К. (2004). Свойства полиэфирного полимербетона со стеклянными и углеродными волокнами. Журнал материалов ACI, 101 (1), 30–41.

    Google ученый

  • Шарма Р. и Икбал З. (2004). Наблюдения in situ за образованием углеродных нанотрубок с использованием просвечивающей электронной микроскопии окружающей среды. Письма по прикладной физике, 84 (6), 990–992.

    Артикул Google ученый

  • Солиман Э., Аль-Хайк, М., и Таха, М. Р. (2012a). Поведение на и вне оси растяжения армированных волокном полимерных композитов, содержащих многостенные углеродные нанотрубки. Журнал композитных материалов, 46 (14), 1661–1675.

    Артикул Google ученый

  • Солиман, Э. М., Шейка, М. П., и Таха, М. Р. (2012b). Низкоскоростное воздействие тонких тканых углеродных композитов, содержащих многослойные углеродные нанотрубки. Международный журнал ударной техники, 47 , 39–47.

    Артикул Google ученый

  • Суэйн С., Шарма Р. А., Патил С., Бхаттачарья С., Гадиярам С. П. и Чаудхари Л. (2012). Влияние многослойных углеродных нанотрубок, модифицированных аллилом/силаном, на электрические свойства композитов из ненасыщенных полиэфирных смол. Операции с электрическими и электронными материалами, 13 (6), 267–272.

    Артикул Google ученый

  • Тан, К.В., Тан, К.Х., Онг, Ю.Т., Мохамед, А.Р., Зейн, С.Х.С., и Тан, С.Х. (2012). Энергетическое и экологическое применение углеродных нанотрубок. Письма по химии окружающей среды, 10 (3), 265–273.

    Артикул Google ученый

  • Тауфик М. Э. и Эскандер С.Б. (2006). Полимерный бетон из отходов мрамора и переработанного полиэтилентерефталата. Журнал эластомеров и пластмасс, 38 (1), 65–79.

    Артикул Google ученый (2008). Синтез одностенных углеродных нанотрубок методом атмосферного теплового осаждения из газовой фазы. На симпозиуме университетов/правительств/промышленности по микро/нанотехнологиям (UGIM 2008), 17-я биеннале (стр.157–160). Луисвилл, Кентукки: IEEE.

  • Цай, К.В., Ву, К.Х., Ян, К.С., и Ван, Г.П. (2015). Эпоксидная смола на основе адамантана и эпоксидная смола на основе адамантана, модифицированная силоксаном: характеристика тепловых, диэлектрических и оптических свойств. Реактивные и функциональные полимеры, 91 , 11–18.

    Артикул Google ученый

  • Виетс К. , Маннов Э., Бушхорн С.и Шульте, К. (2009). Влияние укладки ламината на чувствительные свойства стеклопластика, модифицированного углеродными нанотрубками, с помощью методов электропроводности. В 16-я международная конференция по композитным конструкциям (ICCS 16) , Порту, Португалия.

  • Ван, Б., Чен, Р., Чжан, Т., и Цзян, X. (2003). Применение полимербетона при быстром ремонте аэродрома. В материалах международной конференции по достижениям в области бетона и конструкций (ICACS 2003) , , RILEM Publications, Bagneux, Франция (стр.691–695).

  • Ван, С., Ли, Ю., Фэй, X., Сунь, М., Чжан, X., Ли, Ю., и др. (2011). Получение прочной супергидрофобной мембраны путем электроформования поливинилиденфторида (ПВДФ), смешанного с эпоксидно-силоксановыми модифицированными наночастицами SiO 2 : возможный путь к супергидрофобным поверхностям с низким углом скольжения по воде и высоким углом контакта с водой. Журнал науки о коллоидах и интерфейсах, 359 (2), 380–388.

    Артикул Google ученый

  • Ван Т., Чжан Дж., Бай В. и Хао С. (2013). Процесс формования и механические свойства фибробетона. Журнал армированных пластмасс и композитов, 32 (12), 907–911.

    Артикул Google ученый

  • Сюй, Дж. Ю., Ли, В. М., Фан, Ф. Л., и Бай, Э. Л. (2010). Экспериментальное исследование ударных свойств геополимерного бетона, армированного углеродным волокном, с использованием ССПБ. Журнал строительных материалов, 13 (4), 66–69.

    Google ученый

  • Zamal, HH (2011). Мониторинг усталостного повреждения стекло/эпоксидных композитов с использованием углеродных нанотрубок в качестве датчиков. Кандидатская диссертация, Университет Конкордия, Монреаль, Квебек, Канада.

  • Чжоу Д. и Чоу Л. (2003). Сложная структура углеродных нанотрубок и их влияние на механизм образования. Журнал прикладной физики, 93 (12), 9972–9976.

    Артикул Google ученый

  • Чжу, Дж., Ким, Дж., Пэн, Х., Маргрейв, Дж.Л., Хабашеску, В.Н., и Баррера, Е.В. (2003). Улучшение дисперсии и интеграции однослойных углеродных нанотрубок в эпоксидных композитах за счет функционализации. Нанобуквы, 3 (8), 1107–1113.

    Артикул Google ученый

  • Чжу Дж., Пэн Х., Родригес-Масиас Ф., Маргрейв Дж. Л., Хабашеску В. Н., Имам А. М. и др. (2004). Армирование эпоксидно-полимерных композитов за счет ковалентной интеграции функционализированных нанотрубок. Передовые функциональные материалы, 14 (7), 643–648.

    Артикул Google ученый

  • Цзоу, В. , Du, ZJ, Liu, YX, Yang, X., Li, HQ, & Zhang, C. (2008). Функционализация МУНТ с использованием полиакрилоилхлорида и свойства нанокомпозитов УНТ-эпоксидная матрица. Наука и технология композитов, 68 (15), 3259–3264.

    Артикул Google ученый

  • Объем рынка полимербетона к 2025 г. превысит $600 млн

    Рынок полимербетона   Ожидается, что к 2025 году выручка превысит 600 миллионов долларов США; Согласно новому исследовательскому отчету Global Market Insights Inc.

    Значительный рост строительной деятельности в странах с развивающейся экономикой благодаря увеличению дохода на душу населения и растущей урбанизации положительно скажется на росте рынка в прогнозируемые сроки. Строительство инфраструктуры в Азиатско-Тихоокеанском регионе и на Ближнем Востоке постоянно растет из-за увеличения государственных расходов. Например, с марта 2015 года в Индии быстрыми темпами строится международный аэропорт Нави Мумбаи стоимостью 2,4 миллиарда долларов США.Кроме того, правительство ОАЭ также тратит значительные средства на строительство порта Халифа стоимостью 24 миллиарда долларов США. Подобные текущие и будущие инфраструктурные проекты в различных странах с развивающейся экономикой значительно увеличат рыночную стоимость полимербетона в ближайшие годы. Кроме того, свойства продукта, такие как высокая прочность, долговечность, термостойкость и лучшая адгезия, помогут стимулировать рынок модифицированного бетона в ближайшем будущем.

    Высокие цены на полимеры могут стать препятствием для роста отрасли.Некоторые смолы, волокна или акрилаты, которые добавляются в бетон для придания ему дополнительных свойств, могут иногда сталкиваться с проблемой доступности, что увеличивает стоимость этих полимеров. Тем не менее, растущая строительная деятельность и непрерывная инновация продукции создают к 2025 году значительный всплеск рынка модифицированного бетона.

    Получите более подробную информацию об этом отчете — Запросить бесплатный образец PDF

    Просмотрите ключевые отраслевые идеи, разбросанные по 374 страницам с 441 таблицей рыночных данных и 21 рисунком и диаграммой из отчета , «Размер рынка полимербетона по классам (PMC, PC, PIC), по типам (эпоксидные, акрилатные, полиэфирные). , винил, фуран, латекс), по применению (защитные оболочки, основания насосов, емкости для воды, блоки перекрытий, траншейные водостоки), отчет об анализе отрасли, региональный обзор (U.S., Канада, Германия, Великобритания, Франция, Испания, Италия, Китай, Индия, Япония, Малайзия, Индонезия, Бразилия, Мексика, Южная Африка, Саудовская Аравия, ОАЭ), потенциал роста, ценовые тенденции, доля конкурентного рынка и прогноз, 2018 – 2025»  подробно вместе с оглавлением :
    https://www.gminsights.com/industry-analysis/polymer-concrete-market

    В 2017 году доля бетона, пропитанного полимером (PIC)

    , составила около 15% от общего объема рынка. PIC обычно содержит акрилаты, заменяющие цемент. Эти акрилаты улучшают прочность и долговечность затвердевшего бетона, повышают его водонепроницаемость и химическую стойкость, а также улучшают характеристики сцепления. Кроме того, основное свойство PIC корректировать содержание влаги в затвердевшем бетоне и заполнять воздушные пустоты в бетоне положительно скажется на объеме рынка в прогнозируемые сроки.

    Рост рынка латексного полимербетона будет регистрировать среднегодовой темп роста более 2.5% к 2025 году. Еще одним важным полимером, который смешивается с PIC, является латекс. Латекс обладает максимальными адгезионными свойствами, чем любые другие вышеупомянутые полимеры. Латексно-бетонная смесь развивает более высокую силу сцепления, более высокую прочность, повышенную устойчивость к проникновению хлоридов или любым другим химическим воздействиям. Кроме того, полимерная пленка, созданная в бетоне с помощью латекса, поддерживает высокий уровень внутренней влаги в бетоне, что будет стимулировать рынок модифицированного бетона в прогнозируемый период.

    Напольные блоки были зарегистрированы более чем на 20% от общего объема отрасли в 2017 году. Напольные блоки являются конкурентоспособными по стоимости и являются наиболее популярной формой процесса укладки полов, эта процедура укладки пола предлагает низкую стоимость и экономит много времени. Полимерные бетоны в блоках перекрытий делают его быстрым и экономичным без необходимости в дорогостоящем оборудовании или квалифицированной рабочей силе. Многие страны Ближнего Востока вкладывают значительные средства в элитные здания и общественную инфраструктуру, которым требуются блоки из полимербетона для высокопрочных и недорогих полов, что значительно увеличит рыночный спрос в прогнозируемый период времени.

    Спрос на рынке полимербетона на Ближнем Востоке и в Африке, вероятно, вырастет в среднем на 3,5% к 2025 году. Правительство региона вкладывает значительные средства в улучшение всей инфраструктуры. Например, расходы правительства на строительство в регионе составляют около 67%. Это высокотехнологичные инфраструктурные проекты стоимостью более 1 миллиарда долларов США, которые вместо этого вызовут рост рыночного спроса в прогнозируемые сроки. Кроме того, ожидается, что растущие предприятия государственно-частного партнерства обеспечат приток инвестиций в региональную строительную отрасль в ожидаемый период времени.

    Доля рынка полимербетона является конкурентоспособной, при этом на долю нескольких ключевых игроков приходится общий размер отрасли. Основные игроки включают группу компаний ACO, Forte Composites Inc, BASF, Bouygues S.A., Kwik Bond Polymers, Wacker Chemie AG, Sika, Crown Polymers, Fosroc, Mapei, ErgonArmor и SAUEREISEN.

    Рынок полимербетона достигнет 757,7 млн ​​долларов США к 2026 году

    Нью-Йорк, 31 июля 2019 г. (GLOBE NEWSWIRE) — Рост инвестиций в общественное строительство, повышение осведомленности о высоких характеристиках полимербетонов и наличие авторитетных игроков в сфере добычи привели к росту рынка полимербетона.

    Прогнозируется, что к 2026 году мировой рынок полимербетона достигнет 757,7 млн ​​долларов США, согласно новому отчету Reports and Data. В последнее время наблюдается значительный рост спроса на полимербетоны. Основным фактором, способствующим повышенному спросу и росту рынка полимербетонов, являются улучшенные эксплуатационные и механические свойства этого типа бетонов. Интеграция таких факторов, как рост инвестиций в общественное строительство, повышение осведомленности о высоких характеристиках полимербетона и авторитетных игроков, занимающихся добычей, также способствует росту рынка.Изменение спроса в строительной отрасли оказывает существенное влияние на рост рынка. Это связано с меняющимися предпочтениями в строительном секторе, его непрерывным ростом и химической стойкостью, благодаря которым строительные материалы пользуются большим спросом в этом секторе. Такой повышенный спрос на химически стойкие строительные материалы стимулирует рост рынка, поскольку полимербетоны известны своей высокой устойчивостью к химическим воздействиям.

    Увеличение государственных инвестиций в инфраструктурные проекты является еще одним важным фактором, стимулирующим рост рынка.Например, прогнозируется, что к 2025 году Индонезия потратит 165 миллиардов долларов США на инфраструктурные проекты. Такие большие инвестиции в инфраструктурные проекты в разных странах сыграли бы неотъемлемую роль в росте рынка полимербетона.

    В региональном разрезе Северная Америка занимает значительную позицию на рынке полимербетона. Расширение инфраструктурных, коммерческих и промышленных проектов, а также уделение особого внимания технологическим достижениям и исследованиям и разработкам стимулируют рост рынка в этом регионе.

    Запросите бесплатный образец этого исследовательского отчета по телефону: https://www.reportsanddata.com/sample-enquiry-form/1652

    Дальнейшие основные выводы из отчета предполагают

      31
        11 Доля рынка полимербетона в 2018 году составила 456,4 млн долларов США. Ожидается, что в течение прогнозируемого периода рынок будет расти со скоростью 6,9%.
      • Что касается типа, сегмент эпоксидной смолы принес самый высокий доход в размере 146 долларов США.1 миллион в 2018 году с самым высоким CAGR 7,7% в течение прогнозируемого периода. Свойства этого типа полимербетона, такие как высокая устойчивость к химическим веществам, сопротивление ползучести и отличная адгезия, являются важными факторами для его высокого спроса в строительном секторе, что способствует увеличению доходов в этом сегменте.
      • В зависимости от класса рынок подразделяется на бетон с полимерной смолой (PC), бетон, пропитанный полимером (PIC), и бетон, модифицированный полимером (PMC). Сегмент ЧВК принес самый высокий доход в размере 241 долл. США.9 миллионов в 2018 году с темпом роста 6,3% в течение прогнозируемого периода. Тот факт, что этот класс полимербетона требуется в ограниченном количестве при использовании в строительных целях, а технология его производства аналогична обычному цементу, приводит к его высокому спросу и связанному с ним доходу.
      • Что касается связующего вещества, рынок разделился на натуральные вещества и синтетические вещества. Прогнозируется, что в сегменте натуральных агентов темпы роста будут выше 2.6% в течение прогнозируемого периода, который занимал 19,0% рынка в 2018 году. Темпы роста этого сегмента связаны с ростом осведомленности об экологически чистом бетоне и увеличением инвестиций в строительство зеленых зданий, которые увеличили спрос на этот тип связующего вещества.
      • В отношении сырья рынок был разделен на кремнезем, термореактивную смолу, известняк и кварц. Среди этих сегментов сегмент термореактивных смол занял наибольшую долю рынка — 65.0% в 2018 году со среднегодовым темпом роста 7,3% в течение прогнозируемого периода. Широкое применение термореактивных смол в производстве полимербетона и их применение в качестве основного компонента способствует увеличению доли рынка в этом сегменте.
      • Что касается конечных пользователей, сегмент инфраструктуры занимал наибольшую долю рынка в 70,0% в 2018 г. со среднегодовым темпом роста 7,5% в течение прогнозируемого периода. Рост государственных инвестиций в инфраструктурные проекты приводит к широкому распространению полимербетона в этом сегменте, что способствует увеличению его доли на рынке.
      • Что касается региона, Северная Америка занимает второе место на рынке с долей 25,0% в 2018 году, у нее второй по величине среднегодовой темп роста в 7,3% в течение прогнозируемого периода. Такие факторы, как расширение инфраструктурных, коммерческих и промышленных проектов, а также большое внимание к технологическим достижениям и исследованиям и разработкам, стимулируют рост рынка в этом регионе.
      • Ключевые участники включают Fosroc, BASF, Wacker Chemie, Bouygues Construction, MAPEI, Sika, ACO Group, Forte Composites Inc, ErgonArmor и Sauereisen, Inc.

      Чтобы определить основные тенденции в отрасли, нажмите на ссылку ниже:   https://www.reportsanddata.com/report-detail/polymer-concrete-market

      Сегменты, охваченные в отчете:

      Для целей настоящего отчета отчеты и данные сегментировали мировой рынок полимербетона в соответствии с типом, классом, вяжущим веществом, сырьем, конечным пользователем, применением и регионом:

      Тонны; доход, миллион долларов; 2016-2026)

        • Polyester
        • Vinyl
        • Acrylate
        • FURAN
        • Другое

        Тип класса

      . Доход, USD Миллионы; 2016-2026)

      • Бетон на полимерной смоле (PC)
      • Бетон, модифицированный полимером (PMC)
      • Бетон, пропитанный полимером (PIC)

      Бункер ding Тип агента Outlook (объем, килотонны; выручка, млн долларов США; 2016-2026)

        • Синтетические агенты
        • Натуральные агенты

        Сырье типа Outlook (объем, килотон, тонн; доход, миллион долларов; 2016-2026)

        • ThermoSet Resin
        • Lime Stone
        • диоксид
        • кварц
        • Тип конечного пользователя Outlook (объем, килограмм; Объем, килотроны; доход, млн. Долларов США; 2016-2026)

          • Контейнеры отходов
          • Объединения
          • Напольные блоки
          • Насосные базы
          • Trench Trange
          • Другие

          Заказать: HTTPS: //www. reportsdata.com/checkout-form/1652

          Региональный прогноз (объем, килограммы; 2016-2026 гг. И доход, миллиард долларов; 2016-2026)

          • Северная Америка
          • Европа
          • Asia Pacific
          • Латинская Америка
          • Ближний Восток и Африка

          Просмотрите другие похожие отчеты по категории Строительные материалы по Reports And Data

          Рынок деревянных настилов1 — 9004 https://www.отчеты и данные. — https://www.reportsanddata.com/report-detail/cross-laminated-timber-market

          О программе Reports and Data

          Reports and Data — компания, занимающаяся исследованиями рынка и консультационная, которая предоставляет синдицированные исследовательские отчеты , индивидуальные исследовательские отчеты и консультационные услуги. Наши решения сосредоточены исключительно на вашей цели: обнаруживать, нацеливать и анализировать изменения в поведении потребителей в зависимости от демографических характеристик и отраслей, а также помогать клиентам принимать более взвешенные бизнес-решения. Мы предлагаем исследования рынка, обеспечивающие актуальные и основанные на фактах исследования в различных отраслях, включая здравоохранение, технологии, химию, энергетику и энергетику. Мы постоянно обновляем наши исследовательские предложения, чтобы наши клиенты были в курсе последних тенденций, существующих на рынке. Отчеты и данные имеют сильную базу опытных аналитиков из различных областей знаний.

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      .
