Поддерживающий каркас Змейка межсеточный – КЗМС

Межсеточные поддерживающие каркасы (фиксаторы “Змейка”)

Применяется в монолитном строительстве для двухслойного армирования при заливке бетонных плит.

Поддерживающий каркас Змейка пришел на смену морально устаревшему каркасу Лягушка. Использование каркаса Змейка позволяет существенно сократить производственный цикл на строительной площадке при повышении качества армирования железобетонных конструкций, а так же уменьшить себестоимость всего армокаркаса. Снижение стоимости происходит за счет того, что каркас Змейка изготавливается из проволоки класса ВР-1 диаметром 4 мм, а каркас Лягушка из арматуры диаметром 8 – 10 мм., при этом не снижается несущая способность конструкции за счет использования треугольного силового элемента в основе каркаса.

Задействование межсеточных поддерживающих каркасов в строительстве помогает в более короткие сроки провести двурядное армирование горизонтальной поверхности в целях получения межсеточного пространства.

Использование готовых межсеточных каркасов «змейка» значительно сокращает продолжительность технологических операций на стройплощадке при соблюдении требуемых качественных показателей армирования конструкций из железобетона.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ФИКСАТОРА “ЗМЕЙКА”

1.             Снижение трудозатрат и издержек производства  до 60%.

2.             Снижение расхода материала.

3.             Повышение качества армирования.

4.             Гарантия точного пространственного расположения плоских сеток двухрядной конструкции.

Межсеточные каркасы «змейка» позволяют существенно сократить производственный цикл на строительной площадке при повышении качества армирования железобетонных конструкций.

            На 1 м2 плиты расходуется всего 1,5 метра фиксатора “ЗМЕЙКА”

При установке арматуры в опалубочные формы плит перекрытия по требованиям СНиП 52-01-2003 должна быть предусмотрена надежная и точная фиксация арматурных стержней в проектном положении, обеспечивающая невозможность смещения арматуры в процессе ее установки и бетонирования конструкции.

КЗМС предлагает модульный ряд пространственных облегчённых каркасов с раскосной решеткой марки “КД” (каркас дистанционный), изготавливаемых из проволоки арматурной холоднотянутой и предназначенных для массового применения в качестве фиксаторов положения арматуры у верхней грани железобетонных плит толщиной от 120 до 250 мм.

Преимуществами данной системы фиксации, в сравнении с другими, является:

• снижение трудозатрат на установку каркасов на 20-60%
• снижение расхода стали для фиксации верхнего ряда на 15-50%
• гарантия качественного выполнения работ.

Каркасы изготавливаются с помощью контактно-точечной сварки на полуавтоматической линии, обеспечивающей требуемую прочность сварного соединения ГОСТ14098, ГОСТ 10922).

Отличительной конструктивной особенностью данного каркаса является образование треугольной решётки, путем сварки горизонтальных стержней с непрерывно изогнутым поперечным стержнем, что обеспечивает пространственную жёсткость, исключает случаи среза или отрыва горизонтального стержня.

Устойчивое положение каркаса в плите обеспечивается приданием ему пространственной формы путем плавного выгиба из плоскости в виде синусоиды (змейки), что значительно сокращает трудозатраты на его фиксацию вязальной проволокой.

Предлагаемый потребителю модульный ряд позволяет, не нарушая допусков, предусмотренных СНиП 52-01-2003 и СНиП 3.03.01-87, обеспечивать проектное положение верхнего ряда арматуры плоской плиты в любой комбинации переменных значений, заданных проектом: высоты плиты, диаметров продольных и поперечных стержней, толщин защитного слоя.

         Условное обозначение каркаса (марка)

Пример.

КД90-4

Каркас дистанционный для фиксации верхнего ряда сеток (стержней) высотой 90 мм при армировании плоских плит перекрытия и полов, изготавливается из проволоки периодического профиля марки Bp-I по ГОСТ 6727-80 “Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций” диаметром 4 мм для армирования железобетонных конструкций

Рекомендуемый шаг каркасов в зависимости от диаметра поперечных стержней (d3) сеток верхней зоны армирования приведены в табл. 1.

Таблица 1

Диаметр стержня d3	Рекомендуемый шаг каркасов КД при размерах ячейки сетки верхней зоны армирования, мм
50	100	150	200	300	400
4	350	300	250	250	250	500
5	400	350	300	300	300	500
6	500	500	400	400	400	500
8	800	800	600	600	600	800
10	900	900	800	800	800	900
12	900	900	800	800	800	900
14	900	900	800	800	800	900

Чтобы правильно подобрать марку каркаса необходимо

Выбрать из проекта параметры, характеризующие Вашу плиту перекрытия (см. схему ниже), а именно :

• Толщина плиты перекрытия (h), мм
• Диаметры продольных и поперечных стержней сеток нижней (d1, d2) и верхней (d3, d4) зоны армирования, мм
• Величина защитного слоя нижней (a1) и верхней (a2) зоны

ПРИМЕР ВЫБОРА ПРОСТРАНСТВЕННОГО КАРКАСА

                   Имеют место следующие исходные данные:

• Толщина плиты перекрытия – 160 мм
• Сумма диаметров стержней сеток верхней и нижней зоны армирования (D = d1+d2+d3+d4) – 32 мм
• Сумма защитных слоев нижней и верхней зон (А = a1+a2) – 40 мм.

СЧИТАЕМ: 160 — (32 + 40) = 88

Воспользовавшись таблицей соответствия принимаем марку каркаса КД90-4.

Таблица соответствия

Марка каркаса	Интервалы нормируемых высот каркасов, мм с учетом допусков по толщине защитного слоя	Марна каркаса	Интервалы нормируемых высот каркасов, мм с учетом допусков по толщине защитного слоя
КД50-4	40… 54	КДІ20-4	115…124
КД60-4	55… 64	КД1З0-5	125 … 134
КД70-4	65… 74	КД140-5	135…144
КД80-4	75 …84	КД150-5	145 . .154
КД90-4	85 . . . 94	КД160-5	155…164
КД100-4	95 . . . 104	КД170-5	165…174
КД110-4	105 …114	КД180-5	175 .. 184

Арматурные поддерживающие каркасы

Изготовление арматурных каркасов

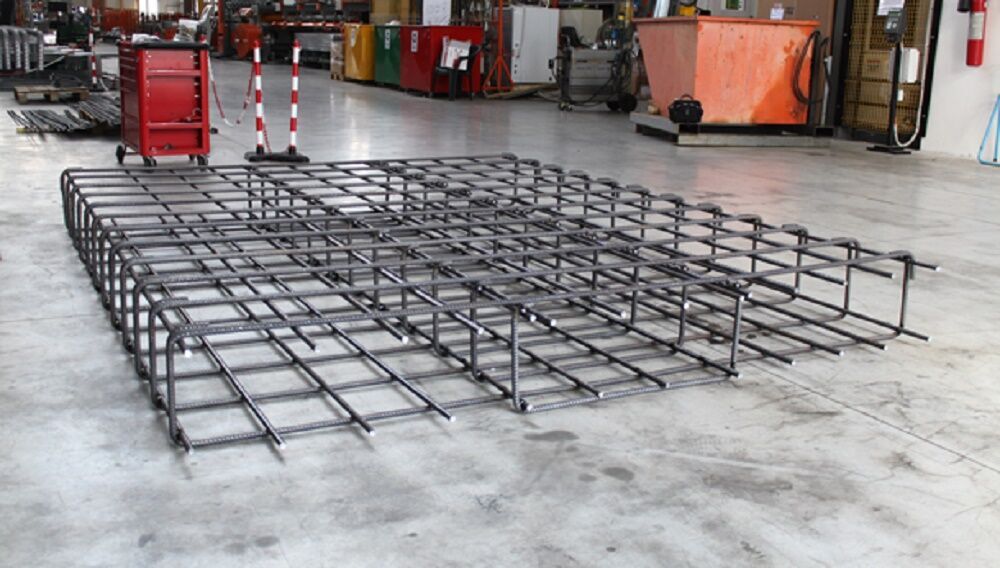

При проведении строительных работ, в плитах толщиной от 200 до 500 мм, нужно применять сварные поддерживающие каркасы. Они нужны для усиления конструкций и предотвращении их деформации и разрушения в процессе эксплуатации.

Особенности и применение

1. Изготавливаются из арматурных стержней, которые завариваются или связываются специальным крепежом, и готовятся к монтажу на строительной площадке.

2. Имеют сложную пространственную конструкцию, которая обеспечивает равномерную распределение нагрузок на элементы конструкции.

3. Могут быть спроектированы и изготовлены для разных типов и размеров строительных конструкций, а также для различных видов нагрузок.

Арматурные поддерживающие каркасы широко используются в области строительства и инженерии, таких как:

• Жилые и коммерческие здания. Для создания железобетонных конструкций, таких как плиты перекрытий, колонны и стены. Они обеспечивают жесткость и прочность конструкций, позволяют им выдерживать нагрузки и устойчиво развивать силовые напряжения.
• Для создания железобетонных или стальных конструкций мостов и тоннелей, чтобы выдерживать движущиеся нагрузки, такие как автомобили и поезда.
• Каркасы из арматуры используются в трубопроводных системах и газопроводах для поддержания и защиты труб от деформаций и повреждений, позволяют им выдерживать давление и тепловые нагрузки.
• В строительстве энергетических сооружений, таких как электростанции и подстанции.
• Промышленные сооружения. Таких как заводы, склады, фабрики и реакторные установки.

Типы поддерживающих каркасов из арматуры

• Гнутые

Гнутые каркасы могут использоваться для создания криволинейных форм и структур.

Процесс гибки арматуры обычно выполняется с помощью специального оборудования, например, гибочных машин. Гибка выполняется из гладкой арматуры диаметром 8-10 мм. Шаг их установки в плите должен быть равномерным (в шахматном порядке) и составлять 600 мм. Арматура нагревается до определенной температуры, чтобы стать пластичной, и затем сгибается в нужную форму в соответствии с требованиями проекта.

Гнутые поддерживающие каркасы из арматуры могут применяться в различных типах конструкций. Например, они могут использоваться в малоэтажном строительстве, архитектуре для создания изящных крыш или фасадов зданий, а также в строительстве мостов, аэропортов, спортивных сооружений и других инженерных проектов.

• Сварные

Сварные соединения используются при толщине плит свыше 200 мм. для соединения различных элементов арматурного каркаса. Они создаются путем нагрева и плавления металла, после чего его охлаждают до получения прочного соединения. Сварные каркасы обеспечивают максимальную прочность и устойчивость конструкции, что особенно важно для строительства многоэтажных зданий и сооружений.

Для сварных поддерживающих каркасов материалом служит рифлёная арматура. Размеры каркаса, диаметр арматуры и шаг установки должны рассчитываться исходя от заданных размеров (толщины) плиты.

Заказать изделия на заводе Спецсталь

Компания ООО «Завод Спецсталь» изготовит под заказ изделия из арматуры любой конфигурации и сложности по ГОСТ 10922-2012 «Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций».

Все металлоконструкции мы производим только на технологичном оборудовании. Гибка арматуры проводится на высокоточных автоматизированных гибочных станках.

Получить консультацию и оформить заявку на любую партию арматурных изделий можно у нашего специалиста по телефону +7(812)701-09-89.
