Самодельные петли для дверей: как сделать своими руками

Качественная фурнитура — важное условие длительной и стабильной работы дверной системы. Надо лишь приобрести петли подходящего размера. Если же таковых не окажется в наличии, на помощь придут самодельные петли, которые изготавливают самостоятельно с учетом параметров и веса створки. Для этого подготовьте инструмент и материалы.

Петля, изготовленная самостоятельно

Почему выбирают самодельные?

От изготовленной в производственных условиях фурнитуры многие отказываются в пользу самодельной по нескольким причинам. Такие изделия:

• Выдерживают значительную нагрузку. Что актуально для гаражных ворот и массивных дверей;
• Имеют необходимый размер. Если параметры изготавливаемых в промышленных условия стандартизированы, то при изготовлении собственными силами выбирают размер, который требуется;
• Обладают высоким уровнем надежности, так как изготавливаемая для себя фурнитура обладает высоким уровнем прочности по сравнению с выпускаемой в заводских условиях. Всегда можно выбрать материал с высокими механическими свойствами и большей толщины.

Изготавливаем петли своими руками

Процесс изготовления петель прост. Чтобы фурнитура получилась качественной, необходимо уметь выполнять собственными силами различные виды работ.

Готовим инструмент и материалы

Для изготовления качественной фурнитуры в домашних условиях подготовьте подходящий инструмент, материалы и оборудование. В наличии надо иметь следующий инструмент и оборудование:

• Рулетка или другой измерительный инструмент. Иногда можно обойтись обычной линейкой, но она в таком случае должна полностью отвечать нормативным требованиям;
• Маркер, который пишет по металлу. Вместо маркера можно взять мел;
• Ножовку с полотном по металлу. Те, кто умеет пользоваться болгаркой, могут воспользоваться этим оборудованием, если оно есть в наличии;
• Напильник;
• Молоток;
• Сварочный аппарат с подходящими техническими характеристиками, а также средства индивидуальной защиты, которые необходимы для выполнения сварочных работ.

Готовим инструмент

Также подготовьте:

• Металлическую пластину толщиной 2-3 мм;
• Отрезок трубы;
• Стальной прут. Его диаметр согласовываться с внутренним диаметром отрезка трубы. Выбирают прут так, чтобы он помещался внутри трубы с небольшим натягом. От прута, размер которого меньше внутренних размеров трубу лучше отказаться.

Выбирая материал, обращайте внимание на его характеристики. Пластина, трубы и пруток должны выдерживать прикладываемую эксплуатационную нагрузку.

Последовательность изготовления

Первоначально отпиливают два отрезка трубы. Суммарная длина зависит от размеров дверного полотна. Так если она 11 см, надо подготовить первый отрезок трубы длиной 5 см. Прежде чем отрезать трубу нужного размера, аккуратно нанесите разметку. Также потребуется отрезок трубы, длина которого на 1 см больше, т.е. – 6 см. В итоге суммарная длина равна 11 см.

После отпиливания на металлической поверхности часто образуются заусенцы, об которые можно пораниться во время монтажных работ. Чтобы этого не произошло, уберите дефекты с помощью напильника. Работайте в перчатках, чтобы не повредить руки. Обработку выполните с обеих сторон.

Как только трубки готовы, подготавливают прут. Его длина равна суммарной длине труб, то есть 11 см. Для этого наносится разметка на поверхность прутка и производиться отпил. Линия реза должна быть перпендикулярна условной оси прутка.

Отрезав пруток и трубы в размер, их соединяют вместе. Для этого в гильзу запрессовывают пруток. Как только гильзы займут свое место, подготавливаются пластины. Их размер согласовывается с габаритами двери и размерами изготавливаемых петель. Таких пластины должно быть две, и они имеют одинаковую длину. На этом подготовительный этап заканчивается. Переходят к сварочным работам.

Убедившись, что пруток занял внутри гильзы нужное положение, торцы обеих трубок заваривают. Это исключает смещение стержня внутри трубы в процессе эксплуатации.

Затем пластины привариваются к гильзам. Их располагают перпендикулярно условной оси гильз. Для этого сначала прихватывают пластины, а затем, убедившись в их правильном пространственном расположении, приваривают окончательно.

Читайте также: Шаблон для врезки петель

Декорирование

Чтобы изготовленные петли выглядели красиво, их красят или оцинковывают. Оба эти варианта позволяют придать поверхности красивый внешний вид, а также защитить от внешнего негативного воздействия. Для этого толщина наносимого покрытия должна быть достаточной для конкретных условий эксплуатации.

После декорирования фурнитура выглядит практически также, как продаваемая официальными производителями. При этом всегда можно подобрать цвет изделия, который требуется. Так если в продаже можно найти фурнитуру, как правило, черного цвета, то петли, изготавливаемые собственными силами, можно окрасить в любой подходящий цвет.

Готовая фурнитура

Монтаж петель

После того, как фурнитура полностью готова, ее устанавливают. Для этого одну пластину прикручивают к створке, вторую – к дверному полотну. Крепление производится так, чтобы пластина с верхней гильзой была прикручена к двери, а вторая часть к вертикальной стойке коробки. В процессе установки изготовленная петля собирается в целостное изделие.

Монтаж петель

Чтобы исключить заедание в процессе эксплуатации, между сопряженными поверхностями добавляют смазочный материал. Количества смазки должно быть достаточно, чтобы штырь легко вращался внутри гильз.

Установленная фурнитура

Другие варианты

Не каждый может похвастаться наличием сварочного аппарата у себя дома. Для других подобные изделия оказываются дорогим вариантом, который жалко устанавливать на легкую дверь. В таком случае необходимую фурнитуру изготавливают из подручных материалов. Какой вариант окажется подходящим, зависит от размеров двери створки, и материала дверного полотна.

Для этого подготовьте транспортерную ленту и металлические пластины. Их толщина может быть сравнительно небольшой. Можно взять металл, толщина которого не на много превосходит толщину листов, которые используются при изготовлении консервных банок.

Для крепления элементов фурнитуры подготовьте гвозди, длина которых равна 4 – 5 см.

Монтаж петель производят, выставив полотно в дверном проеме. Между вертикальной стойкой и дверным полотном оставьте один сантиметр с той стороны, где расположатся петли. Зафиксировав положение двери, прибивают петли. Для этого сначала располагают транспортерную ленту, а сверху – металлические пластины. Транспортерная лента в этом случае выполняет роль гибкого элемента, обеспечивающего открывание и закрывание створки.

Такая фурнитура подойдет для легких дверей, которые устанавливают на вход в курятник или место, где содержатся кролики. Их отличительной особенностью становится отсутствие скрипа в процессе эксплуатации, а также возможность эксплуатации без смазки.

Таким образом, изготовить петли самостоятельно может каждый. Такая фурнитура подойдет для гаражных ворот и входных дверей. Если к процессу изготовления подойти ответственно, можно сделать свой дом настоящей крепостью.

Качественная и прочная фурнитура выдерживает внешнюю нагрузку, и при этом имеет эстетически привлекательный внешний вид.

Проголосовали более 288 раз, средняя оценка 4.2

Петли скрытого монтажа своими руками. Как самостоятельно совершить установку и как правильно спрятать петли

Петли – фурнитура, которая еще несколько лет назад была ничем не примечательной единицей одного варианта. Сейчас ситуация изменилась и данная фурнитура может быть различной. Петли необходимы для открытия и закрытия дверных проемов. Существует несколько вариантов монтирования дверной фурнитуры, способы напрямую зависят от видов двери. Для проведения данных работ необходимы некоторые навыки, подходящий инструмент и понятие о определенной последовательности действий.

Чаще всего выбираются скрытые петли, так как они практически незаметны и благодаря этому все выглядит более привлекательно. Врезка петель закрытого образца доступна любому мастеру.

Оглавление:

1. Варианты петель для межкомнатных дверей
2. Скрытые дверные петли своими руками
3. Установка петель скрытого варианта на двери
4. Как установить навесы скрытой установки
5. Как определиться с выбором петель невидимого типа
6. Дверная коробка как правильно ставить скрытые петли
7. Скрытые петли для дверей своими руками, регулировка
8. Как спрятать дверные петли, требования к механизму

Варианты петель для межкомнатных дверей

В настоящее время существуют пять вариантов дверных навесов. Каждый из вариантов обладает своей специфичностью и имеет сильные стороны. Можно найти и приобрести такие разновидности навесов:

• прямые или карточные – простые классические, со специальными боковыми пластинами;
• угловые – подобные первым, классическим навесом с небольшим различием по форме пластин, чаще всего устанавливаются на маятниковые конструкции;
• «невидимы» – особые механизмы, которые утапливаются в дверное полотно, чаще всего применяются на дорогих дверных проемах;
• выворачиваемые – здесь нет пластинок, а только штыри на специальной выворачиваемой оси;
• итальянские – оснащены специальным шарниром, устанавливаются на европейских дверях.

Все межкомнатные навесные конструкции подразделяются на универсальные и те, которые имеют определенное направление: право и левосторонние.

Что касается варианта петель, то они бывают:

• врезные;
• накладные;
• ввертные.

Скрытые дверные петли своими руками

Чаще всего невидимый вариант петель является приоритетным, так как позволяет сделать объект эстетически привлекательным. Монтаж данной фурнитуры немного сложнее, чем накладной, также требует большего количества времени, но при желании и некоторой сноровке установить петли возможно быстро и правильно своими руками.

Преимущества данного варианта следующие:

• Надежность и безопасность – воры не смогут проникнуть в помещение из-за того, что срежут петли, как это бывает при накладных вариантах, скрытые петли спрятаны от постороннего посягательства.
• Высокая прочность – изделие легко выдерживает вес самой конструкции, выполненной из металлического или деревянного материала.
• Практичность – изделия может прослужить не один десяток лет при правильном уходе.
• Внешняя привлекательность – при положении, когда двери закрыты, петли не видно, это позволяет сохранить эстетичность внешнего вида.
• Большое разнообразие – можно выбрать навесы, выдерживающие большие нагрузки или небольшие конструкции для дверей в шкафу.

Недостатком данного метода можно назвать тот факт, что монтаж непрост и требует некоторых усилий. Помимо этого, есть еще ряд слабых сторон данного изделия:

• Скрытый навес стоит дорого, по сравнению с другими вариантами. Но даже среди категории скрытых межкомнатных конструкций, можно найти те, которые стоят выше или ниже. Следует понимать, что качество шарнира напрямую влияет на цену изделия.
• К сожалению, на рынке есть большое количество подделок, в итоге можно приобрести некачественный товар и потерять деньги
• Ощутимым минусом есть тот факт, что не каждый навес можно разобрать при надобности.
• Из-за большой глубины утопления, установить данного типа навесы не всегда реально.

Установка петель скрытого варианта на двери

Если не вникать в особенности монтажа дверной конструкции, то монтирование петель скрытого варианта просто и незамысловато: необходимо вырезать нишу и вставить механизм, после этого надежно закрепить и начать пользоваться. Но на самом деле, все немного сложнее.

Установить скрытые петли собственноручно не совсем легко. Необходимо запастись инструментами, нужными для проведения работ. помимо того, есть инструкция, в которой прописаны все этапы, следование рекомендациям специалистов, позволяет качественно и быстро установить механизм. Для установки необходимы такие инструменты и элементы:

• «невидимые петли»;
• крепежные элементы для монтирования;
• простой карандаш;
• измерительная линейка;
• острый нож;
• стамеска;
• отвертка;
• шуруповерт;
• молоток.

Перво-наперво нужно произвести скрытую наметку. Важно продумать, в какую сторону будет открывание двери, на каком уровне станут располагаться дверные скрытые петли. Это совсем не слепое следование требованиям для галочки, на самом деле это скажется на удобстве использования, долговечности службы полотна и расходных материалов. Чтобы тормозить распахивание дверей, специалисты дают совет установить специальные стопоры. В таком случае дверь не станет ударяться об соседнюю мебель или стену.

Количество петель зависимо от особенностей двери: материала, веса, назначения. Классическая дверь требует установки двух петель, этого хватит. Дверь из тяжелых пород деревьев имеет другой вес, поэтому пары петель будет недостаточно, нужно устанавливать три элемента. Две устанавливаются недалеко от пола и верха дверного проема. Третья петля располагается по центру бокового полотна. Все места прикрепления обозначаются карандашом. Нужно заранее рассчитать глубину выемки.

Как установить навесы скрытой установки

Как уже говорилось, в зависимости от веса и размера двери планируется количество петель скрытого образца. Разметка имеет определенные этапы, их можно отобразить в следующем порядке:

• на расстоянии двадцати – двадцати пяти сантиметров от верха и низа ставится метка для будущих петель, отмечать для удобства нужно простым карандашом;
• к месту будущего расположения навесов, необходимо приложить петли и обвести их контуры;
• при установке третьей петли, ее располагают строго по центру, на равном расстоянии между первой и второй;
• сразу отмечается два контура, внутренний для навеса и наружный для накладки.

Разметка двери, а именно дверной коробки, считается непростой задачей. Как и любой другой процесс, разметка двери имеет свой порядок и выглядит так:

• точность дверного полотна измеряется с помощью строительного уровня, закрепляется деревянными клиньями;
• теперь необходимо отметить места врезки петель;
• петли обводят карандашом для обозначения их места крепления.

Чтобы избежать ошибки, нужно аккуратно осуществлять процесс врезки. Отверстия необходимо делать после нескольких проверок правильности будущего расположения навесных петель скрытого варианта.

Как определиться с выбором петель невидимого типа

Скрытый механизм – своего рода невидимка, оснащенная шарниром, укомплектована двумя элементами, соединенных винтом. Чтобы сделать правильный выбор при покупке скрытых механизмов, следует прислушаться к рекомендациям специалистов:

• перед приобретением механизма, следует изучить их особенности, если они не универсальные, то нужно определиться со сторонами прикрепления – правой или левой;
• если петли стоят недорого, то скорее всего производитель сэкономил на механизме регулирования;
• при установке тяжелый дверей не стоит во главу угла ставить вопрос экономии;
• при установке двери в новострое, необходимо приобретать экземпляр с регулировкой чтобы при усадке дома, можно было исправить перекос двери, который случится в любом случае;
• при установке навесов с регулировочными винтами не будет проблем с заносом крупногабаритных предметов – угол разворота створки может достигать 180 градусов;
• выбирать петли необходимо исходя из характеристик двери.

Дверная коробка как правильно ставить скрытые петли

Первый шаг для установки механизма – фрезеровка. Это создание неглубоких выемок для утопления элементов петель.  Сделать такие разъемы возможно собственноручно с помощью молотка и стамески. Главное требование к выемке – аккуратность и правильность размера. От толщины петли зависит глубина выемки, и если неглубокую можно расширить, то чрезмерно глубокую исправить будет очень непросто.

Дрелью делают углубление по контуру, обведенному простым карандашом.  Спешить не нужно, от размеренности действий зависит результат. Необходимо сделать выемки в створке и в коробке. Данная работа отнимает не более сорока минут. Петли устанавливаются в зачищенные углубления. Это предполагает такие действия:

• навес погружается в специально сделанное отверстие, нужно следить за тем, чтобы деталь плотно вошла и заняла свое место;
• под шурупы делаются углубления специальным инструментом – шуруповертом;
• в полученные углубления нужно вставить петли и затянуть их, нужно следить, чтобы не произошел перекос петли.

Если нужно, важно отрегулировать «невидимые» петли. В таком случае можно проверить функционирование двери и удостовериться в правильности расположения «невидимых» петель.

Скрытые петли для дверей своими руками, регулировка

Особенности регулировки зависимы от типа и варианта петли. И хотя на рынке представлен широкий ассортимент петель для скрытого монтажа, все они имеют идентичный вариант регулировки и конструкцию. Для регулировки петель нужно соблюсти выполнение следующих этапов:

• с петли снимается накладка, это позволяет оголить регулировочный механизм;
• для изменения вертикального перекоса двери, следует повернуть болт, проделать данную манипуляцию возможно с помощью специального шестигранного ключа;
• под панелью механизма располагается винт, с помощью которого регулируется поверхность полотна.

Дорогостоящие и сложные конструкции имеют непростой механизм регулировки сразу в трех направлениях и это дает возможность создать идеальные условия для эксплуатации и качества службы.

Необходимо избегать ситуации, когда петли покупаются непосредственно перед установкой изделия. Такие покупки могут совершаться впопыхах и без учета многих особенностей, что негативно скажется на долговечности использования двери. Рекомендуется покупать петли параллельно с приобретением двери, чтобы учесть ее габариты и вес, подобрать цвет петель. И хотя они называются скрытыми и частично утоплены, при открытых дверях их видно, поэтому желательно подбирать оттенок.

Также не стоит приобретать механизм неизвестного происхождения или гнаться за дешевизной: петли обеспечивают надежность открытия и закрытия двери.

Сделать монтаж проще и быстрее можно с помощью специального шаблона. Это поможет избежать ошибки при наметке.

Как спрятать дверные петли, требования к механизму

К фурнитуре предъявляются определенные требования. Главное, они должны выдерживать механические нагрузки. Так как материал двери может быть различным, навесы делят на три основные категории:

• для двери до шестидесяти килограмм веса;
• для сто двадцатикилограммовой двери;
• для массивных конструкций, весом до двухсот пятидесяти килограмм.

Если дверь имеет еще больший вес, изготавливаются индивидуальные конструкции для крепления. К петлям выдвигается ряд требований:

• они должны быть прочными, надежными, легко монтироваться;
• форма должна быть выполнена в таком виде, чтобы крепление было максимально надежным;
• необходимо учитывать, что за период службы дверь может открываться полмиллиона раз, поэтому материал должен быть соответствующим;
• приоритетно использование петель, изготовленных из алюминия, жесткого пластика или металла — в зависимости от каждой конкретной ситуации;
• детали должны быть покрыты препаратами против коррозии.

Если остались вопросы, как определиться с выбором и установить петли скрытого монтажа собственными руками, посмотрите видео. Там вы найдете ответы на все вопросы. Установить петли скрытого монтажа собственными силами реально, если следовать рекомендациям и подготовить необходимый инструмент. Использование подобных механизмов позволят наслаждаться качеством и эстетичностью изделия.

Установка дверных петель своими руками: виды и способы монтажа

Дверная петля – поворотный элемент входных конструкций, удерживающий полотно, обеспечивающий открывание-закрывание помещений. От состояния механизмов зависит длительность эксплуатации, условия использования двери. Знание, как установить дверные петли, необходимо, чтобы правильно выполнить монтажные работы, не появлялись скрипы, перекосы.

Виды петель

Перед установкой выбирается подходящий вид комплектующих. Технические характеристики модели должны соответствовать категории межкомнатной или входной двери. Все поворотные механизмы делятся на пять видов:

• прямые;
• угловые;
• вворачиваемые;
• скрытые;
• итальянские.

Прямые (карточные) модели – классические конструкции. Это самый популярный вид комплектующих. Корпус имеет боковые пластины. Карты предназначены для межкомнатных дверей.

Комбинированные угловые петли с пластинами-уголками монтируются на маятниковые конструкции.

Вворачиваемые механизмы имеют поворотные оси. Вместо пластин используются штыри. Такие модификации выдерживают только вес легких дверей.

Потайные (скрытые петли) монтируются в пазах, вырезанных в древесине или пластике. Чаще всего потайные модели устанавливаются на дорогих входных дверях.

Конструкция итальянских петель на шарнирах похожа на мебельные модели. Основная область применения – установка на импортных дверях.

Карточные модели может поставить даже начинающий мастер. Сложный монтаж характерен для установки скрытых петель.

По размещению комплектующие делятся на

• накладные;
• врезные;
• ввертные.

Накладные поворотные механизмы закрепляются на поверхностях, не требуют предварительной подготовки полотна.

Врезные модели монтируются в заранее высверленные пазы. После установки заподлицо поверхность створки остается гладкой и ровной.

Ввертные комплектующие вкручиваются вглубь штырями, входящими в комплект поставки.

Ориентация

По направлению комплектующие делятся на:

• правосторонние;
• левосторонние;
• универсальные.

Как правило, универсальные модели подходят для любых дверей. Но установка и демонтаж усложняются по сравнению со специализированными креплениями.

Подготовительные работы

Перед монтажом производится разметка. Стандартным расстоянием до торцов является 20 см от верхней и нижней части дверного полотна. Контрольные метки намечаются карандашом.

Петли прикладываются к меткам и обводятся по контурам. Отдельно отмечаются точки центров креплений. Расположение стержней должно обеспечивать свободный ход дверного полотна.

То есть, петельный корпус не касается двери, но и не выдвигается на значительное расстояние. Слишком свободный ход снижает прочность соединений.

Зоны, отмеченные для врезки, обследуются на предмет наличия сучков. Воздействие на проблемные участки может вызвать перекосы, раскол древесины. Для профилактики повреждений петли перемещают на 2-3 см вверх-вниз от сучковатостей.

Затем собирается дверной короб. Предварительная разметка на коробке производится аналогичным двери образом. При примерке оставляются 2-3 мм зазоры между краями коробки с полотном. Для надежной фиксации под дверью устанавливаются распорочные клинья.

Как установить петли на дверь? Двух соединений достаточно для конструкций до Ш-80, В-200, Т-5 см. Если полотно имеет значительный вес, большие размеры, устанавливается третья петля.

Место установки немного смещается от центра вверх, чтобы компенсировать более высокие нагрузки на верхнюю часть фурнитуры.

Как установить петли на двери

Половины накладных карточных креплений имеют различную форму. В процессе закрывания обе части совмещаются. Простая конструкция монтируется прямо на поверхность. Карандашом размечаются центры крепежных отверстий. Дрелью высверливаются пазы для саморезов. Как крепить петли?

На деревянное, пластиковое основание, МДФ можно вкручивать саморезы без предварительного сверления. Поворотная конструкция прикручивается, шляпки маскируются декоративными накладками.

По традиционной технологии карточные петли размещаются внутри полотна. Это делается, чтобы избежать люфта, стопора при открывании. Стамеской или электрическим лобзиком вырезаются углубления толщиной в петельный корпус. Затем размечаются и высверливаются крепежные отверстия, и конструкция закрепляется на саморезах.

Врезка угловых креплений

Угловые петли устанавливаются на двери, оборудованные притвором (доводчиком). Последовательность монтажа совпадает с технологией установки карточных креплений. Корпус врезается в основания и прикручивается саморезами.

Как установить дверные петли с потайным механизмом

Скрытые конструкции не портят интерьер, отличаются надежностью, простым уходом. Использование скрытых механизмов повышает сопротивляемость взлому. Поэтому популярность потайных комплектующих постоянно растет. После разметки и определения глубины реза электроинструментом выбираются углубления под половинки корпуса.

Составные части петли разъединяются. Сначала в дверной короб вставляется опорная часть и фиксируется саморезами. Меньший узел закрепляется в дверном полотне. Процесс повторяется для второй (третьей) петли. Затем опорная и поворотная связки соединяются, затягиваются крепежные винты. Для маскировки креплений используются декоративные накладки.

Как установить петли итальянского типа

Технология монтажа итальянских моделей совпадает с последовательностью врезки карточных петель. Следует учитывать нетипичное расположение поворотных механизмов: не сбоку дверного полотна, а сверху и снизу.

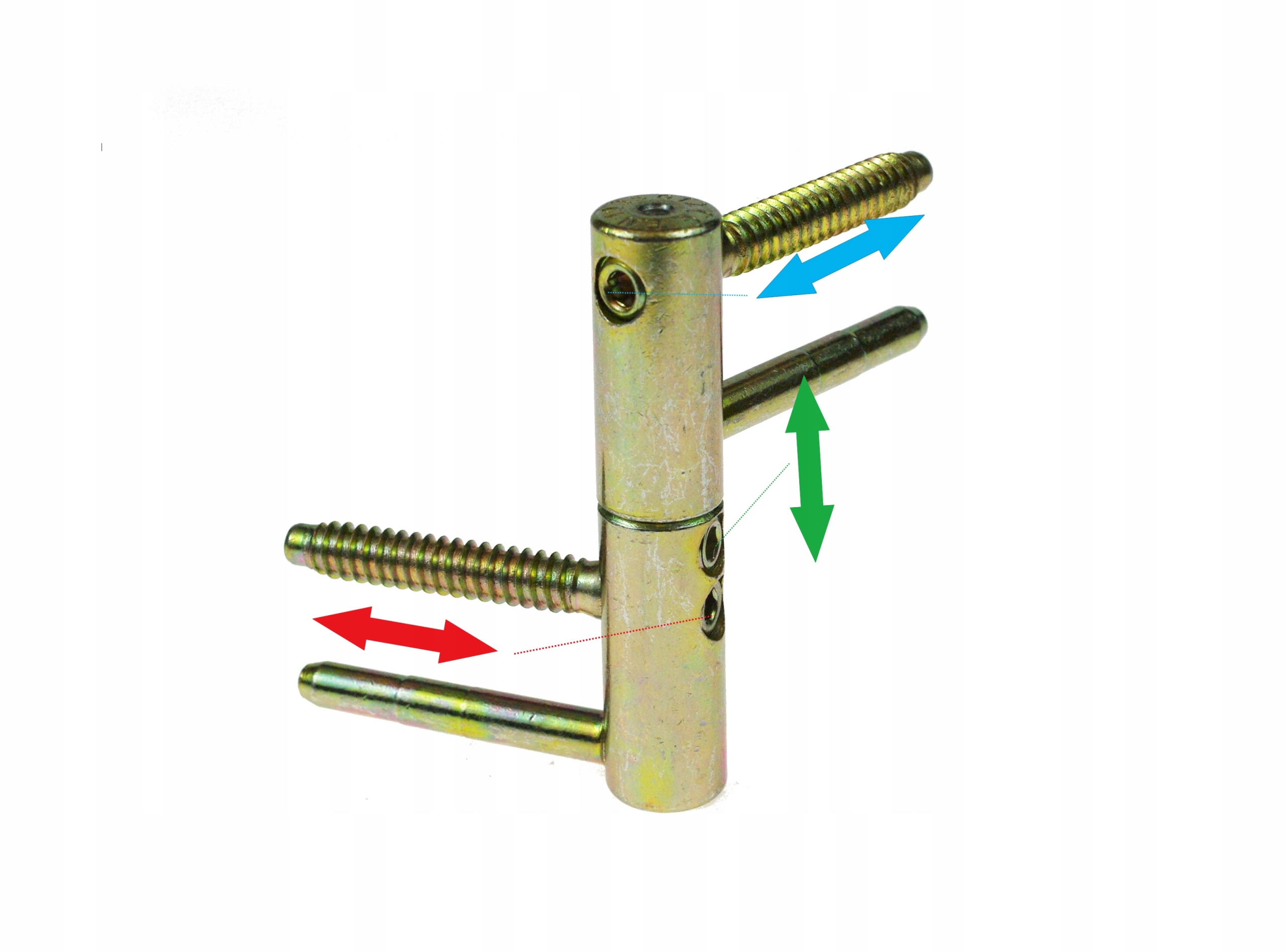

Монтаж ввертных петель

Ввертные конструкции вместо боковых пластинок комплектуются резьбовыми штифтами. Обе части корпуса закрепляются штифтами на створке и полотне. Этот вид петель часто используется в притворных моделях дверей.

Механизм легко регулируется шестигранником. Для улучшения внешнего вида сверху устанавливаются декоративные накладки. Вворачиваемые механизмы выдерживают вес только легких полотен.

Как врезать петли на металлические двери

Сначала шарнирные механизмы свариваются с крепежными пластинами. Затем петли соединяются сварным швами с полотном и коробом. Используются только сплошные швы. Монтажные пластины обеспечивают высокую скорость установки и удобный монтаж.

Выступающие участки швов срезаются и шлифуются. Как ставить петли, если работа требует определенной квалификации? Когда навыков недостаточно, лучше нанять сварщика.

Как регулировать петли

Со временем саморезы могут расшататься, шарниры ослабиться, запас заводской смазки полностью израсходуется. Если конструкция стала нестабильной, есть два варианта восстановления. Можно полностью разобрать крепления, укрепить зоны, переставшие удерживать корпус, и собрать все в обратном порядке.

Второй вариант относится к категории косметических изменений. Современные модели петель имеют встроенные механизмы регулировки. Для изменения силы натяжения отдельных узлов используется комплект шестигранных ключей. Постепенно дверь подтягивается до нормального уровня.

Как отрегулировать петли с потайным размещением? Скрытые детали юстируются только на открытой створке. Защитные накладки удаляются, дверь открывается. Винты выкручиваются или затягиваются шестигранником. Особенности механизма позволяют регулировать объекты в трех плоскостях.

Как установить петли на шкаф

Стандартная мебельная петля состоит из чашки и планки. Обе части монтируются на створку и основание – шкаф, тумбу, купе, гарнитур. На основании выполняется разметка. Удобнее всего производить работы со специальными шаблонами (кондукторами для мебельных петель).

Сначала отмечаются верхние, нижние границы. Оптимальное расстояние от торцов составляет 7-12 см. Затем на поверхности размещаются шаблоны и обводятся по контурам.

В большинстве конструкций достаточно двух петель. Для габаритных и тяжелых створок используются дополнительные крепления с 3-4 петлями. Как установить дверные петли на мебель? Под каждую петлю высверливается углубление.

Отступ от боковины составляет 2 см. Как правило, используется дрель со сверлами подходящего диаметра или – на мебельном производстве – фрезы. В готовые пазы вставляются чашечки. Затем закрепляются ответные планки. После этого производится регулировка креплений.

Как регулировать петли на дверях шкафа

Вначале строительным уровнем проверяется ровность основных частей конструкции. После выявления отклонений дверные петли регулируются до возвращения створки в первоначальное положение. Для процедур потребуется крестовая отвертка.

При вертикальной регулировке створки перемещаются вперед-назад. Таким образом устраняются вертикальные, а также диагональные перекосы дверцы. Крепежные винты, меняющие положение створки по вертикали, находятся на ответной планке.

Сначала они немного ослабляются, а затем по очереди затягиваются до устранения неисправности. Например, при перекосе сверху верхние межкомнатные петли видео сильно закручивают, а нижние ослабляют.

Горизонтальная регулировка устраняет верхние смещения створок. Для ремонта используется тот же алгоритм, что и в вертикальной настройке. Сначала все винты слегка ослабляются, затем производится постепенное выравнивание.

Важно! Слишком сильное затягивание может вызвать срыв резьбы.

Для перемещения фасада в плоскости используются регулировочные винты. Подкруткой створка сдвигается вправо-влево. Таким образом устраняются перекашивания относительно корпуса. Винты закручиваются или ослабляются до полного выравнивания фасада.

Установка дверной петли своими руками – достаточно простой процесс. Большинство домашних мастеров может самостоятельно выполнить монтаж поворотных механизмов. Используйте рекомендации, как правильно установить петли, приведенные в статье. И ваши двери прослужат долго, не создавая проблем.

Врезка замков и петель в межкомнатные двери своими руками

Правильная врезка и установка замков, петель в межкомнатные двери своими руками.

Если вы решили установить межкомнатные двери своими руками, стоит отметить, что проще всего, когда врезка дверных замков и петель — выполнена не своими руками, а на базе завода изготовителя. Как правило, у производителя такая фурнитура тщательно подобрана, надежна и имеет отличные эксплуатационные характеристики. Подробнее о выборе дверных замков читайте здесь. Покупая двери с установленной фурнитурой, однако, можно столкнутся с некоторыми сложностями выбора. Самое распространенное — не подходит цвет или конструкция. Например, хочется замок цвета золота а производитель говорит хром. Или нужны итальянские магнитные замки AGB, с бесшумным закрыванием как у Morelli, с пластиковым язычком, а предлагают сталь. Касательно петель можно обойтись малой кровью — купить петли дверные накладные без врезки. Петля универсальная без врезки смотрится не так эстетично но все же.

Оглавление

Выход из положения есть всегда — просто купить то, что нужно, врезать замки/петли своими руками и установить. Экономить на фурнитуре не стоит, так как вышедший из строя механизм может существенно затруднить дальнейшую эксплуатацию межкомнатных дверей. Точно такой же замок или дверные петли могут больше не выпускать, а аналог, как правило, «не сядет» в уже сформированный паз. Мы рекомендуем врезать и установить бесшумные или магнитные замки AGB, Morelli (Италия). На протяжении вот уже более чем 10 лет, установочные размеры этих изделий одинаковы и вы с легкостью сможете заменить их по необходимости, хотя они просто не ломаются.

Итак замки, универсальные или скрытые петли подобраны, куплены и привезены, нужна врезка своими руками. Например, мы, для незнакомой фурнитуры, сначала чертим схему предстоящей врезки в реальном размере программы AvtoCAD, для автоматизированной установки, но можно выполнить разметку и согласно инструкции изготовителя, тем более, если врезка замка и петель будет выполнена своими руками. Разметка — ответственный этап, необходимо уделять ей повышенное внимание. «Семь раз отмерь, один раз отрежь» — работает! В противном случае изделие испорчено, поставщик вам его не обменяет, а это немалые денежные потери. Разметка напрямую зависит от типа замка, его особенностей. Плясать важно от отверстия под ручку. Если не учесть это, то дверные ручки могут получиться на разных расстояниях от низа дверного полотна, а если двери установлены в непосредственной близости друг от друга выйдет — упс или ой! В расчетах и разметке пользуйтесь угольником, рулеткой, карандашом, шилом или строительным ножом.

Врезка дверных замков петель своими руками — способы

1. При помощи сверла и стамесок — дедовский метод

Самый распространенный, что называется «бытовой» вариант.

Разметка и врезка межкомнатного замка

Берем рулетку и отмеряем от низа полотна, по торцу где будет врезаться замок 95 см (это наш стандарт, можно и 100 см), прикладываем угольник, проводим поперечную линию и переносим разметку на плоскости полотна, для разметки под дверную ручку. Разметка выполняется остро отточенным карандашом или шилом.

Рис. 1

Берем замок и замеряем угольником расстояние от лицевой планки до средины квадратного отверстия ручки и наносим полученное на плоскости полотна с двух сторон. Прикладываем замок к торцу полотна, так чтобы проведенная заранее линия под ручку получилась в центре отверстия квадрата и отмечаем верхний и нижний край замка. Этот размер и будем высверливать. Далее угольником размечаем центр полотна и проводим осевую линию врезки.

Рис. 2

Видео 1

После выполнения разметки под замок и по прочерченной осевой линии, на торцевой части полотна делаются рассверливания пером (как правило, 14-16 мм, в зависимости от толщины замка), как можно чаще друг от друга. Для того чтобы не высверлить лишнего, на перьевом сверле делается засечка под глубину замка при помощи изо или малярной ленты.

Рис. 3

Фишка в том, что бы не зацепить пером соседнее отверстие, так как вращающееся с большой скоростью сверло, может резко заклинить, застрять и попортить дверь. Затем паз формируется с помощью нескольких плоских стамесок, выбирая сначала излишки древесина вдоль полотна, а уж затем подчищая боковые плоскости, да бы не расколоть полотно. Затем высверливаются отверстия под ручку, и по необходимости под цилиндр (ключевину) или завертку. Важно сверлить отверстия с двух сторон полотна, а не насквозь! В сформированный паз вставляется замок, выравнивается относительно высверленного отверстия под ручку, его накладная, декоративная планка обводится остра отточенным карандашом и делается завершающая выборка стамеской.

Видео 2

Все, врезка замка выполнена своими руками!

Врезка ответной части замка

Ответная часть или «ответка» врезается после установки дверного блока. Разметка очень простая. Закрываем дверь и сквозь притворный зазор размечаем нижний и верхний край защелки. Проводим поперечные линии на коробе. Далее угольником замеряем расстояние до края язычка на двери и переносим его на коробку. Это и будет ограничитель предстоящей за сверловки и установки ответки.

Пером высверливаем два отверстия, а центральную часть выбираем стамеской. Прикладываем ответную планку замка, насверливаем отверстия под винты и крепим ее. Пробуем — все работает. Ответку следует углублять только если ее толщина превышает 1 мм. Делается это стамеской предварительно выполнив обводку прикрученной ответной части.

Разметка и врезка дверных петель

Фишка в том, что разметку и врезку петель следует начинать с дверного полотна. И так дверь у нас 2000 мм, а петля 200 мм, отмеряем от верха полотна по торцу 20 и 160 см, проводим поперечные линии, прикладываем петлю параллельно торцу полотна ниже линии и остра отточенным карандашом делаем отметки края.

Правильнее размечать именно ту петлю, которая будет в последствии установлена именно в этот паз, так как заводская штамповка может отличаться. Берем и своими руками, да при помощи стамески, да как показано на видео, врезаем нижнюю и верхнюю петли в дверь.

Видео 3

Еще одна фишка — глубина врезки. Бывает так, что зазор между параллельно сложенными частями петли менее 2-х мм, а требования к петлевому зазору дверного блока, как раз 2 мм. В таком случае, петлю необходимо углубить чуть меньше. Бывает зазор больше 2-х мм, тогда петля все равно врезается заподлицо с плоскостью торца! С петлевым зазором собранного блока, таким образом, придется смириться, но учесть этот момент при расчете, разметке и запиловке верхнего элемента коробки, так как на него стандартно отпускается 6 мм, 4 мм с притворной части и 2 мм с петлевой соответственно.

Следующий этап, врезка петель в коробочный элемент блока. Итак петли врезаны и установлены в полотно, прикладываем короб и отмечаем края петель. Прикладываем петлю к меткам параллельно дверной коробке и обводим карандашом.

Есть один правильный нюанс. Следует заранее учесть тот факт, что толщина дверного полотна и ширина четверти коробки от уплотнителя до края, может быть разной, а ведь нам так необходим хороший притвор, то есть плотное (но не слишком!) прилигание уплотнителя к полотну в закрытом состоянии установленной двери! Для этого, перед врезкой петель, замеряем эти величины.

Допустим полотно 40 мм а четверть 42 мм, что же делать? Все очень просто, необходимо врезать петлю в коробку глубже на 2 мм к уплотнителю, чем в полотно. Но это изначально неверно, так как в данном случае, посаженная глубоко петля оголит часть врезки, а при открывании/закрывании двери — начнет подтирать о короб или наличник издавая неприятный скрип. Потому правильнее не утопить петли в коробке, а выдвинуть их на полотне и на те же самые 2 мм.

Недостатки

• велик риск повреждения покрытия дверного полотна в результате проскока перьевого сверла или стамески, особенно, если инструмент до начала работ не заострен до уровня бритвы! Точите режущий инструмент, пользуйтесь новыми сверлами,
• велик риск попросту, расколоть неумелыми действиями полотно или, скажем, над колоть, что потом существенным образом повлияет на прочность и долговечность дверных блоков и конструкций,
• эстетика врезки может не понравится вам, особенно если опыта «резьбы по дереву» нет,
• это будет долго, но «долго» — совсем не то что должно испугать начинающего мастера, жаждущего врезать замки и петли своими руками,
• перечень можно продолжать, но врезка замка в межкомнатную дверь своими руками уже выполнена, а это — главное!

Преимущества

• в умелых, прилежных и старательных руках, прямо всех недостатков может и не быть, не пугайтесь,
• дешевизна применяемого инструмента, особенно если практиковать «бытовым». Не покупайте откровенно дешовые стамески и перьевые сверла!

2. Врезка петель и замков в двери ручным фрезером.

Технология завит от типа применяемого оборудования. Есть технология шаблонной фрезеровки, когда все манипуляции производят по заранее подготовленному шаблону или при помощи «линейки», с использованием фрез разного диаметра и длинны. Есть, конечно, и проф оборудование, где все продуманно и приспособлено для произведения работ. В любом случае — основной принцип это вращающаяся со скоростью приближенной к 25 тыс. об./мин. фреза с помощью которой и происходит правильная врезка петель, замков в межкомнатную дверь своими руками. Например мы, в своей работе применяем более трех типов фрезеров производителей Makita и Virutex, различные шаблоны и испанский шаблон-держатель, винтовые и спиральные фрезы разного диаметра от «CMT» Германия.

Разметка для врезки фрезером, не отличается от бытовой, а сама фрезеровка имеет ряд фишек, о которых речь пойдет ниже.

Что касательно дверного замка, то врезка его своими руками при помощи фрезера осуществляется по стандартной линейке, идущей в комплекте оборудования, разного диаметра фрезами. В общем — ничего сложного, главное что бы ход цанги с фрезой обеспечивал ей необходимую глубину погружения, на высоту замка соответственно. На видео врезка замка своими руками при помощи фрезера выполнена со смещением к левому краю. Это еще одна тонкость установки бесшумных замков AGB и не только. Ответная часть замка с язычком имеет закругление и должна быть установленна им по краю короба, так вот чтобы ответка стала красиво, нужно это учесть при врезке, сместив по необходимости замок по полотну.

Врезка фрезером петель своими руками, имеет ряд особенностей. На полотне двери, все аналогично замку, по линейке выбираем плоскость, глубину и параллельный край, далее формируем торцевой край стамеской на 30-40 мм.

Фишка — для того что бы торцевой край получился красивый и точный, стамеску в момент удара молотком необходимо держать перпендикулярно плоскости, скалывать и подчищать древесину в несколько этапов, по чуть чуть, это важно.

Сложнее врезать петли своими руками в дверную коробку, так как в отличии от полотна, имеющего одну плоскость прижимания, коробка состоит из двух плоскостей. Фрезеровать по сути придется нижнюю плоскость а прижимать площадку оборудования к верхней. Задача не из лёгких, а потому, наши фрезера имеют специальные доработки площадки. Есть конечно всякие приспособления, каретки, шаблоны и даже специальный петлевой фрезер производства Вирутекс. Каретками не пользовались, шаблоны под каждую петлю, устанешь делать, а вот петлевой Вирутекс — вещь, но стоит дорого, да и не нужен нам. Как же вам врезать петли в коробку простым фрезером, да своими руками — не знаю, зашел в тупик, появятся идеи, дополню статью.

Недостатки

• дороговизна оборудования,
• всевозможные нюансы, связанные с неумелым использованием.

Преимущества

Наши статьи, работы на фото или видео оставили приятное впечатление?

Тогда жмите на кнопки, помогите другим узнать о нас.

Установка дверных петель: пошаговая инструкция

При покупке дверей, петли обычно установлены. Но если конструкция была приобретена в разобранном виде или проводится замена только полотна двери, проводится установка дверных петель. Её можно сделать правильно своими руками, не тратя средства на услуги специалиста. Главное внимательно соблюдать правила врезки, или при эксплуатации могут возникнуть проблемы: скрип, затирание, заедание.

Как открыть железную дверь без ключа самостоятельно>

Общие разновидности

Перед покупкой лучше изучить ассортимент продукции и ознакомится с особенностями конструкции и внешним видом, чтобы правильно установить навесы.

По месту расположения

По направлению открытия двери навесы бывают:

• Левосторонние.
• Правосторонние.
• Универсальные.

Чтобы правильно определить, какой тип петель необходим нужно стать лицом к проему с той стороны, в которую дверь открывается (на себя). Если она уходит влево – нужны левосторонние петли, вправо – правосторонние.

По типу материала

Петли бывают:

• Из латуни – навесы пластичны: хромируются и полируются.
• Латунированные – в основе сплав из разных материалов, сверху покрываются декоративным напылением имитирующим бронзу, золото, серебро.
• Из стали – самый надежный тип, не поддаётся стиранию.

По внешнему виду и комплектации

Самые распространённые модели:

• Карточные (прямые) – по бокам находятся пластины. Удачный вариант, чтобы навесить межкомнатные двери.
• Угловые навесы – предназначены для маятниковых дверей, имеют форму угла.
• Вворачиваемые – вместо пластин имеют штыри, насаженные на ось, предназначены для легких моделей дверей.
• Скрытые – устанавливаются на дорогие входные двери. Шарнир утоплен в конструкцию.
• Итальянские петли – очень похожи на обычные мебельные.

По способу крепления

По типу установки:

• Накладные навесы – их можно ставить поверх полотна и коробки.
• Врезные – для них делают специальные углубления.
• Ввертываемые – вкручиваются на штыри механизма.

Перед покупкой нужно учесть такие моменты:

• Вес двери – обычно достаточно двух петель. Но если навесить полотно тяжелее стандартного, или есть сомнения в надёжности петель – лучше установить три.
• Чтобы избежать скрипа, нужно ставить специальные подшипники для петель.
• Определить положение петель: левостороннее, правостороннее.

Петли-бабочка: особенности

Петли-бабочка – накладная, карточная модель.

Не требует врезки благодаря особой конструкции – состоит не из двух пластин, а является цельной пластиной поделённой на две части, которые при закрывание входят в друг друга, без образования зазоров.

Преимущество навеса «бабочка»:

• Лёгкий монтаж.

Недостатки навеса «бабочка»:

• Дверь не снимается с петель.
• Со временем возможны перекосы.
• Используют для лёгких полотен.
• Полотно должно быть идеально ровным.

Инструмент для монтажа:

• Шуруповёрт.
• Шило.
• Сверло.
• Рулетка.
• Карандаш.
• Саморезы.

Установка дверных петель типа «бабочка» своими руками:

• Сделать отступы от края полотна сверху, снизу на 20см.
• Приложить пластину к торцу, наметить отверстия для саморезов.
• Просверлить.
• Поднять и приложить дверь к коробке, продублировать расположение
• Прикрутить петли.
• Поднять и повесить полотно.

Если между коробом и пластиной образовался зазор – необходимо ставить прокладку под петлю типа «бабочка» своими руками.

Петли на металлическую дверь

Выполняют те же функции, что и межкомнатные, но не являются взаимозаменяемыми, потому как их необходимо приварить.

Виды навесов для металлических дверей:

• Петли с подшипником – благодаря нему конструкции выдерживают двери большего веса.

Бывают: цилиндрические навесы (необходимо приварить к пластинам, обеспечивающим зазор между петлёй и полотном) и каплевидные (сама форма обеспечивает зазор).

• Скрытые (внутренние) петли – защита от срезания, защита от атмосферных явлений. Минус – полотно открывается не полностью. Бывают двух типов: пластинчатые (пластины соединенные штифтами, для лёгких дверей) и цилиндровые (выдерживают увесистые двери).

Установка петель с подшипником своими руками:

• В коробку разместить полотно, соблюдая зазоры.
• Обработать навесы смазкой (чтобы при сварке шарик не прихватился).
• Поставить навес – штырь петли направлен вверх, отрегулировать зазор.
• Приварить электросваркой.

Алгоритм установки скрытых навесов своими руками:

• Подготовка отверстий для навесов: прямоугольные выемки в полотне и коробке.
• Приварить в отверстие коробки.
• Приварить к полотну.

В быту чаще всего используют навесы с подшипником, из-за удобства установки.

Разметка дверей

Понадобится:

• Карандаш.
• Линейка (длинная)

Алгоритм проведения разметки своими руками:

• Определить открытие (левостороннее или правостороннее).
• Отмерить от верха и низа полотно 20 см, сделать пометки.
• К пометкам приложить петли (верх пластины на пометке), обвести, отметить точки для крепления саморезов. Стержень не должен касаться полотна – чтобы дверь свободно открывалась и закрывалась.
• Если на расчетном месте есть сучки, сколы – петлю нужно ставить на пару сантиметров ниже.
• Собрать короб.
• Аналогичным образом сделать отметки, соблюдая зазор между коробкой и полотном (2-3 мм).
• Если полотно выполнено их массива дерева, или утяжелено – нужно ставить еще одну петлю (чуть ближе к верху).

Как делается врезка своими руками

Необходимые инструменты:

• Отвертка.
• Молоток.
• Стамеска.
• Дрель и свёрла.
• Шуруповёрт.
• Резак.
• Шило.

Как врезать петли в дверь – самостоятельно и правильно. Алгоритм врезки:

• Если полотно из массива – необходимо выбрать место без сучков и сколов. Обычное полотно – сделать снизу и сверху отступы 15-20 см.От этой точки будет начинаться петля.
• Отметить края крепления карандашом или привинтить на время, чтобы сделать прорези резаком или стамеской (лёгкими ударами молотка)
• Выбивать площадку под петлю нужно вовнутрь, чтобы края оставались ровными.

• Проверить глубину углубления: приложить в выемку петлю, положить сверху линейку – если не выпирает – глубина достаточная. Если выступает – щель между коробкой и полотном будет большая. Нужно увеличить глубину. Если петля утоплена – дверь будет жать коробку. Необходима прокладка (например, из картона).
• Собрать дверную коробку, поднять и приложить полотно, сделав сверху отступ 2 мм, продублировать разметку.
• Петли врезаются, как и в полотне.
• Поднять и навесить полотно.

Скрытые петли: особенности установки

Такой механизм применяют для скрытых дверей – дверь сливается со стеной.

Скрытые петли способны выдерживать полотна разного веса: подешевле – 40 кг, подороже – 200 кг. При покупке, следует исходить из веса, на который рассчитаны петли.

Петли можно ставить в полотно из таких материалов:

• Дерево.
• Алюминий.
• Сталь.
• МДФ.

Место расположения скрытых петель: торец полотна.

Если обычные петли устанавливают в количестве двух штук, то скрытых необходимо три – для надёжности.

Больше про установку петель на видео:

Если установка скрытых петель состоялась, некоторые модели регулируют шестигранным ключом:

• Горизонтальная регулировка: выравнивание створки с помощью винта, относительно косяка.
• Вертикальная: регулировка зазора полотно-пол, верх полотно-верх коробки с помощью вертикального винта.
• Прижим – равномерность прилегания полотна к дверной коробке регулировочным эксцентриком.

Как итог – скрытые петли используются на дверях из верхнего ценового сегмента, поэтому они сделаны из качественных материалов, что отражается на общей стоимости комплекта. В их самостоятельной установке и регулировке нет особых сложностей, но перед этим надо внимательно изучить инструкцию, чтобы понять все нюансы процесса.

Как врезать петли в межкомнатную дверь своими руками

Если вы самостоятельно устанавливаете двери в квартире, то вопрос врезки петель для вас будет актуален. В этой статье обсудим, как самому врезать петли в межкомнатную дверь. Профессиональные монтажники пользуются для этой работы фрезой. Это правильное решение. Работа будет выполнена аккуратно, и сам процесс пойдёт быстрее. Но не у каждого домашнего мастера есть в наличии такой инструмент. Поэтому разберем вариант, когда для установки петель на межкомнатную дверь используется зубило и молоток. Процесс трудоёмкий, но общедоступный.

Тем, кто собирается приобрести ручной фрезер, рекомендуем ознакомиться с критериями выбора ручного фрезера по дереву.

Разметка

Работы производим, поставив дверь на торец. Отмеряем 200 мм от нижнего и верхнего края двери.

Разметка дверного полотна для установки петель.

Этот размер принципиален, дальше будет понятно, почему.

Прикладываем шарнир к этой отметке и обводим его карандашом по периметру.

Учтите две важные детали. Шарнир должен быть параллелен полотну. Подвижная часть навеса должна на 2-3 мм выступать за край.

Врезка посадочных отверстий

Профессионалы утверждают, что с помощью стамески и молотка аккуратно вырезать посадочные отверстия для петель невозможно, так как стамеска неизменно оставит на шпоне или ламинате дверного полотна рваные края. Это точка зрения владельца фрезы. Но при отсутствии профессионального инструмента работая аккуратно всё же можно.

Взяв острый канцелярский нож, и, сильно надавливая, прорежем ламинат по карандашной отметке.

Врезка посадочных отверстий для петли.

Когда ламинат или шпон будут полностью прорезаны, то вырезанную часть легко удалить с торца. После этого следует работать стамеской и молотком.

Нужно сделать окантовку паза. Ставим стамеску вдоль реза ламината и загоняем её ударами молотка на пару миллиметров в дерево. Стараемся работать аккуратно.

Если начать орудовать стамеской и делать окантовку, не прорезав ламинированное покрытие ножом, то тут и могут получиться рваные края. Но при этом способе такие недостатки не проявятся.

Аккуратно начинаем работать стамеской и углубляться в тело двери.

Паз уже имеет чёткие вырезанные границы, за которые нельзя выйти.

Старайтесь не заглубить отверстие посадки навеса глубже, чем толщина его карты.

В противном случае петля утонет слишком глубоко, и это отрицательно скажется на открывании. Идеально, если петля, вставленная в паз, находится в плоскости с торцом двери.

Крепления навеса на полотно

Устанавливаем петлю в готовое посадочное место. Отмечаем карандашом отверстия для крепления шарнира.

Врезка петли в межкомнатную дверь.

Теперь нужно засверлиться в отметки тонким сверлом.

Эта деталь важна для того, чтобы впоследствии при вкручивании саморезов не возникло напряжения материала.

Как альтернативный вариант подойдут также гвоздики, которые забиваем в отмеченные места, а потом вытаскиваем.

После этого крепим шарнир саморезами.

Тонкости крепления навеса на коробку

Есть мнение, что это трудный этап установки петель на межкомнатную дверь своими руками. Тут требуется большая точность. Если ошибиться на пару миллиметров и врезать шарнир неверно, то работа будет испорчена. Но есть две тонкости, которые помогут избежать ошибок на этой стадии.

Не обязательно делать паз для карты петли на элементе дверной коробки. Прикрепить шарнир, не заглубляя его в косяк, будет даже правильнее.

Это не только упростит задачу, но и даст дополнительное преимущество.

Расстояние между торцом полотна и косяком должно быть 2-3 мм. Если не готовим посадочное место на коробке, то это расстояние будет равно толщине карты навеса. То, чего и нужно добиться.

Разметка

Чтобы отметить место для петли на коробке, воспользуемся рулеткой. На боковой стойке собранной дверной коробки отмеряем от верхней части 203 мм.

Разметка боковой стойки коробки. На фото именно 203 мм.

Для крепления навеса на полотне мы ранее отмеряли 200 мм. На коробке отмечаем на 3 мм больше. Это высшая точка для крепления верхнего шарнира. Благодаря этому боковой элемент будет на 3 мм выше, чем дверное полотно. Таким образом, мы достигаем решения задачи, чтобы впоследствии расстояние между полотном и верхней частью коробки было также 3 мм. Нижнюю петлю прикручиваем просто по факту. Никаких замеров уже делать не нужно.

Крепление петли на коробку

Крепление производим как на дверь. Делаем отметки для саморезов, засверливаем отверстия и крепим. Если не предусмотреть углублений для саморезов, то при их вкручивании элемент может лопнуть.

Эти простые советы помогут вам самостоятельно врезать петли в межкомнатную дверь.

Установка петель на межкомнатную дверь, разметка, правила выбора, способы монтажа

1. Главная
2. Статьи
3. Фурнитура
4. Монтаж петель на межкомнатные двери. Самые доступные методы своими руками

Каждый хозяин должен знать, как правильно установить дверное полотно. Петли – это один из самых важных компонентов дверной конструкции, они обеспечивают удержание полотна в проеме и предусматривают его правильное функционирование в различных положениях.

Именно от корректного монтажа зависит насколько безукоризненно будет функционировать дверь. Если при установке будут допущены ошибки, например, не будут учтены параметры двери при выборе петель, могут возникнуть скрипы или вовсе заклинивание механизма. Поэтому правильный монтаж петель повысит функциональность и надёжность службы дверной конструкции.

Фото 1. Правильный выбор и корректный монтаж петель обеспечит плавное функционирование межкомнатной двери.

Выбор типа и количества петель в зависимости от параметров межкомнатных дверей

Широким потребительским спросом пользуются именно карточные петли. Такая популярность была заслужена за счет своей недорогой стоимости и легкости в процессе монтажа. Здесь не требуется помощь специалиста. Комплектация такого механизма так же не отличается сложностью: две пластины, которые еще называют крыльями или картами, на которых есть люверсы для крепежных элементов – саморезов.

Фото 2 Количество петель напрямую зависит от веса межкомнатной двери.

Этот вид изделия предопределен своей конфигурацией еще со времен 80-х годов, когда началось их массовое производство.Самые простые варианты стальные с двумя люверсами на одной карте, в большинстве случаев используются для нежилых помещений, таких как дачные сараи или уличные душевые. Но для того, чтобы подстраховать себя, монтаж дверей производят не с помощью саморезов, а шурупами с крупным шагом. Производство таких изделий уже давно не актуально.

Современное же производство петель на межкомнатные двери, предлагает более обширное разнообразие как в цветовой гамме, так и в размерной. По размерам различают четырех- и пятидюймовые детали. В первом варианте навесные элементы имеют четыре люверса, во втором, соответственно, пять. При выборе нужного типа петель стоит обязательно учитывать массивность дверного полотна. Чем больше вес у двери, тем больший размер у навесов. Для очень тяжелого дверного полотна необходим монтаж дополнительных петель, как минимум одной.

Корректная разметка дверного блока для врезки отверстий под петли

Перед началом установки дверных петель необходимо сделать разметку. Это один из основных процессов, именно от него и зависит насколько корректно будет функционировать дверь. Выполнить эту процедуру можно двумя методами. Первый, предполагает разметку методом прикладывания петель к дверному полотну и обводки их контуров карандашом. Самый стандартный способ крепления дверей – двухпетельный. Навесы, равномерно друг от друга, размещают в нижней и верхней частях полотна.

Если требуется монтаж третьей петли, по правилам ее нужно помещать со смещением вверх. Но многие не придерживаются этого правила и устанавливают дополнительный крепеж по центру, т.к. в таком виде изделие создает более симметричную конструкцию. Второй метод разметки предполагает наведение контура петли с тем же карандашом, с последующей вырезкой слоя материала, равному глубине детали.Такой способ подойдет только для врезного типа петель. От краев двери необходимо отступить по 25 см и сделать пометки, третья навесная деталь должна располагаться немного со смещением к верхней петле.

Фото 3 Разметка дверного полотна под петли.

Самое главное при разметке не допускать распространенных ошибок, таких как:

• переворачивание двери или навесного механизма. При нанесении участков под петли необходимо учитывать в какую сторону открывается дверь, соответственно, такие петли необходимо приобретать – левые и правые. Левосторонняя – это дверь, которая открывается на себя левой рукой и имеет правое расположение ручки. Правосторонняя – имеет ручку слева и открывается на себя посредством правой руки.
• Некорректное нанесениепосадочных мест для вкручивания саморезов. Во время разметки, створки нужно прикладывать таким образом, чтобы шарниры были направлены на лицевую сторону двери.

Фото 4 Особенности конструкции: левая и правая петли.

В том случае, если устанавливается скрытая дверная фурнитура, стоит быть особо точным, погрешности могут понести за собой перекосы полотна или его неправильное функционирование.

Фото 5 Разметку для петель легко осуществить, приложив фурнитуру к полотну и обвести контуры карандашом.

Когда дверная конструкция укомплектована, и все нужные разметки нанесены, подходит время для монтажа петель. Фурнитуру необходимо приложить к местам помеченных для крепежа, так визуально можно оценить правильность действий – на сколько симметрично их расположение.

Правила выбора и монтажа фурнитуры для деревянных дверей

Перед приобретением навесной фурнитуры необходимо определится с видом нужных аксессуаров. Съемные петлиотличают по варианту открывания дверного блока, различают правые и левые. Для правильного определения необходимого вида петель нужно стать перед дверным проемом и обозначить в какой стороне будет находится дверная ручка, если справа – нужны левые петли, слева – правые.

Фото 6 Разметка «стоевой» дверной коробке под петли.

Если материал дверного полотна – дерево, тогда необходимо «утопить» петли в полотне. Этот процесс выполняется с помощью острого ножа. Для этого нужно приложить петли к предполагаемому месту крепления и сделать надрезы по контуру, углубляясь на толщину петли. Для удобства, делаются срезы и по вертикали, и по горизонтали дверного полотна. Если выполнить только односторонний срез – это может повлечь за собой отслоение других участков деревянной поверхности.

Фото 7 Выполнения среза можно осуществить с помощью стамески или фрезера.

Для удобства выполнения такого рода работы с дверной фурнитурой, можно использовать специальные шаблоны для врезки петель. За счет таких заготовок, процесс монтажа значительно ускоряется, а риск дефектов сведен к минимуму. По своей сути, болванка полностью соответствует форме детали, подлежащей установке в дверное полотно или рамную часть, т.е. углубление нужного диаметра делается без особого труда, соблюдая все заданные контуры.

Способы монтажа петель на межкомнатные двери

Для монтажа дверной фурнитуры необходимо приготовить следующие инструменты:

1. Отвертку или шуруповерт.
2. Саморезы.
3. Карандаш.
4. Набор клиньев, необходимы для выравнивания элементов конструкции.
5. Строительный уровень.
6. Дрель с тонкими свёрлами.
7. Молоток и стамеска.
8. Нож.

[Фото 8 Корректная установка петель предполагает точное расположение их в проделанном углублении исключая зазоры с полотном.]

После подготовки всех необходимых инструментов, можно приступать к работе.Осуществляем монтаж дверных петель:

1. Первой делается разметка. Для этого необходимо сделать отступ от верхнего и нижнего краев полотна на 20 — 25 см.
2. Обводим дверные петли по контуру карандашом.
3. Далее нужно при помощи стамески и молотка выбить углубления по намеченному контуру. Стоит обратить особое внимание на толщину углубления, если сделать его слишком глубоким, дверь будет упираться в коробку. Глубина кармана должна совпадать с толщиной навеса.

Далее переходим к дверной коробке:

1. Необходимо зафиксировать дверь в лутке при помощи деревянных клиньев. Выровнять полотно нужно посредством строительного уровня в такой позиции, в какой оно будет находится в установленном виде. Правильный процесс предполагает выравнивание по уровням и горизонтали, и вертикали. Если не выполнить первое условие – дверь будет сложно закрываться, второе – приведет к самостоятельному открытию.
2. После того, как дверная конструкция будет выставлена по уровню, необходимо отметить места соприкосновения дверных навесов с коробкой.
3. Последующие действия аналогичные дверному полотну: стамеской делается лунка для дверных петель.

Очень важно знать, прикладывая фурнитуру к внутренней части двери, стоит учитывать расположение шарниров, которые должны быть обращены к фронтальной стороне двери, т.е. в ту сторону, куда в будущем будет открываться дверь.

Использование крепежных элементов во время установки петель

Завершающий этап – фиксация деталей саморезами, которые идут в комплекте с навесными конструкциями. Перед тем, как начинать вкручивание, необходимо воспользоваться дрелью. В намеченных местах, просверливаются пазы. Такие действия необходимо совершать для предотвращения раскалывания дерева, в момент вкручиваниясаморезов. После того как работа сделана, можно приступать к фиксации петель саморезами.

Фото 9 Схема строения петли и ее крепежные элементы.

Если планируется врезка скрытых петель, в таком случае предстоит более сложный процесс монтажа нежели при выборе других видов. Здесь потребуются сделать немного глубже карманы для посадки петель. Для более точного контура, целесообразно использование фрезерного станка.

В таком же порядке выполняется разметка полотна. Далее следует воспользоваться помощью профессионала, так какпревышение необходимой силыдля нажатия на фрезерный станок, способствует большему углублению нежели требуется, в следствии чего дверное полотно будет испорчено.

Фиксируя петли шурупами, необходимо их точное вхождение в проделанную лунку, под углом 90°. Изначально делаются метки карандашом, затем верх древесины прокалывается шилом,затем, начало воронки просверливается, и в самую последнюю очередь вкручиваются крепежные элементы. Столько действие необходимо для того, чтобы полотно не покрылось трещинами во время вкручивания шурупов.

Вворачиваемые петли можно без труда отличить оп одному внешнему виду. Вместо стандартных пластин у них конические штифты с внутренней резьбой. Этот вариант достаточно часто используется для установки на межкомнатные двери. Одним из преимуществ такого типа фурнитуры, является допустимость регулировки при помощи шестигранника. Для эстетического вида штифты маскируются специальными колпачками.

Не важно какие петли были выбраны, главное правильная их установка. Врезка дверных петель – непростое занятие, но выполнить своими руками такой процесс возможно, следуя указанным рекомендациям по разметке и последующему монтажу любых видов дверных петель.

11 Идеи самодельных петель для самодельных проектов

Петли часто представляют собой механические подшипники, с помощью которых соединяются два объекта, что дает ограниченный угол поворота между ними.

Петли можно купить в любом хозяйственном магазине, но вы также можете изготовить их для различных целей.

Этот обзор посвящен идеям петель, сделанных своими руками — вы найдете варианты петель из металла, проволоки, веревки и дерева, подходящие для различных целей.

Давайте узнаем, как сделать петлю.

# 1 Shop Made Wooden Hinge

Сделайте самодельную деревянную петлю, чтобы придать объекту обтекаемый и отполированный вид.Они имеют бесшовную конструкцию, и, хотя металлические петли великолепны, иногда деревянные петли выделяют объект на фоне остальных.

Дерек Коэн на Сделай сам, сделай сам, объясняет, как своими руками сделать деревянную петлю.

# 2 Регулируемая петля для ворот

Выбирайте индивидуальную металлическую петлю для тяжелых ворот. Это требует значительных навыков изготовления.

Вам нужны цепи большего размера, чем те, которые используются в велосипедах, стержень с резьбой из нержавеющей стали и гайка.

Посетите Jensen Creative Works , чтобы наглядно продемонстрировать, как муж Дженсена создавал регулируемые петли для ворот.

# 3 Петли для дверей на шарикоподшипниках

Дизайн дверей может быть творческим, поэтому иногда традиционных петель недостаточно.

Вы можете решить эту проблему, используя шарикоподшипник в качестве части шарнира, чтобы придать ему точки поворота для поворота. Совместите его с магнитами в качестве упора, чтобы получить идеальную дверную петлю на шарикоподшипниках.

Зайдите на YouTube видео Woodcraft , чтобы увидеть, как Джори Бригам объясняет, как изготавливаются дверные петли на шариковых подшипниках.

# 4 Самодельные петли из металлолома

Традиционных металлических петель недостаточно для миниатюрных проектов, таких как изготовление кукольной мебели или любого другого школьного проекта.

Вам нужны миниатюрные петли, чтобы скрепить предметы, и их можно сделать дома из простых латунных листов или металлолома, извлеченного из жестяных банок.

Уловка состоит в том, чтобы сделать простой шарнир, который можно изменять для различных целей.

Lesley Shepherd at The Spruce Crafts пишет о том, как она создает дома простые металлические петли для миниатюрных проектов.

# 5 Деревянные петли своими руками

Вы можете изготавливать различные виды деревянных петель с помощью основных инструментов и техники.
Если вы хотите соорудить деревянную дверцу или миниатюрный шкафчик для ребенка, деревянные самодельные петли — хороший вариант.

Зайдите на видео YouTube Green Acre Homestead , чтобы увидеть, как изготавливаются различные виды деревянных петель.

# 6 Самодельная петля металлическая

Эта поделка предназначена для начинающих.

Вам понадобится стальной стержень 4 мм для петли и стальная пластина толщиной 1 мм, чтобы придать ей форму. Процесс довольно простой, и вам не потребуется никаких специальных инструментов.

Эти металлические петли подходят для домашней мебели и шкафов.

Посетите видео Garage Knight YouTube, чтобы узнать, как сделать металлические петли в домашних условиях с помощью основных инструментов.

# 7 Доска для замков и петель

Может быть, это мальчишка, но они одержимы петлями, защелками, замками и т. Д.

Вы можете создать доску с замком и шарниром для вашего малыша, чтобы играть. Все, что вам нужно, это деревянная доска, несколько электроинструментов, а также множество петель и защелок.

Разложите и аккуратно прикрутите их к плате. Убедитесь, что нет острых краев, чтобы избежать травм.

Райан по адресу Running From The Law проведет вас через весь процесс.

# 8 Дверная петля и цепочка-цепочка

Петли предназначены не только для фурнитуры — этот ювелирный пример доказывает это! Вам понадобятся различные цепочки, дверная петля, прыгающие кольца, плоскогубцы и застежка для ожерелья.

Выберите длину цепи, соберите ее с одной стороны с помощью прыгуна и прикрепите к одному отверстию дверной петли. Повторите то же самое для другой стороны. Добавьте застежку ожерелья и альт; готово!

Сделайте эту петлю и цепочку своими руками, следуя инструкциям на сайте You Want Me To Buy That.

# 9 Петли из спиральной проволоки

Они широко используются в ювелирных изделиях для соединения двух частей. Если вы увлекаетесь изготовлением украшений в домашних условиях, таких как браслеты и ожерелья, не покупайте петли из спиральной проволоки и делайте их дома.

Вам понадобится позолоченная или посеребренная медная проволока, бусины с двумя отверстиями, инструмент для намотки проволоки, плоскогубцы для цепочек, резак и небольшая вязальная спица.

Зайдите на страницу Beading Gem , чтобы простыми словами прочитать весь процесс.

# 10 Решетка на петлях, сделанная своими руками

Решетка на петлях используется в садах и на сельскохозяйственных угодьях для сохранения ровности растений, например фасоли. Вы можете построить решетку, используя петли и проволочную сетку наверху.

Катите проволочную сетку на узком дереве и используйте металлические петли, чтобы удерживать их на месте. Обрежьте края с помощью степлера и кусачки.

Модель Homesteady наглядно демонстрирует, как создать решетчатую решетку для фасоли. Идею «сделай сам» можно использовать для любого садового лианы и альпиниста.

# 11 Петли из веревки своими руками

Петли из веревки лучше металлических, чтобы закрыть деревянные сундуки, сундуки с сокровищами или любые другие предметы старины.

Просверлите отверстие с обеих сторон. Вставляем веревку и завязываем узел. Подоприте крышку и завяжите другой узел на другом конце. Убедитесь, что длина веревки одинакова для обоих.

Дэни на Проект Lady объясняет, как сделать веревочные петли своими руками, чтобы связать деревянное хранилище вместе.

—

Мы надеемся, что эти идеи петель своими руками помогут.

Для их изготовления не требуются электроинструменты промышленного класса. Некоторые из этих идей петель своими руками можно реализовать вручную, а другие с помощью основных инструментов, доступных дома.

(Посещали 1442 раза, сегодня 19 посещений)

3 простых способа разрезания дверных петель

Собираетесь ли вы установить новую дверь? Это значит, что вы уже знаете , как распиливать дверные петли . Это потому, что петли являются важной частью двери, поскольку они прикрепляют ее к косяку. Если вы не знаете, как их разрезать, вы не сможете установить эту красивую дверь.

Нет причин для беспокойства, даже если вы не знаете, как разрезать петли. Это намного проще, чем то, чем оно было создано. Мы собираемся доказать это утверждение, проведя вас через пошаговое руководство, с помощью которого вы сможете вырезать их самостоятельно.

1. Метод первый: Использование долота

Вот как можно отрезать дверные петли с помощью долота:

Что вам понадобится?

• Врезное долото
• Молоток
• Универсальный нож
• Карандаш

Пошаговое руководство по вырезанию дверной петли с помощью долота

Шаг 1. Прикрепите петлю к двери рукой

Ставьте дверь так, чтобы ее задний край был хорошо виден.Поместите один конец петли в то место, где вы собираетесь ее установить. Обычно нижние петли располагаются на 11 дюймов выше нижней части двери, средние петли располагаются точно в центре двери, а верхние петли — на 7 дюймов ниже верхней.

Шаг 2. Очертите петлю

Приложите петлю к двери. Убедитесь, что три конца петли прижимаются к двери. Возьмите карандаш и обведите три края. Эти линии должны быть прямыми, поскольку вы собираетесь использовать их в качестве ориентира на следующих этапах.Постарайтесь сделать их максимально толстыми и хорошо заметными.

После этого отметьте карандашом глубину паза (место паза). Врезка — это та часть петли, которая расположена на вершине четвертого края и загибается вниз. Отметьте линию у двери, у которой она заканчивается. Эта линия обычно проходит на несколько дюймов в сторону двери.

Шаг 3. Создайте канавки на контуре с помощью универсального ножа.

Убедившись, что контур легко читается, снимите петлю.Возьмите универсальный нож, вытяните его лезвие и проведите им по только что нарисованному контуру. Это создаст бороздки на поверхности двери. Проведите универсальным ножом по контуру несколько раз, чтобы разрез был хорошо виден. Таким же способом прорежьте место врезки.

Шаг 4: Сделайте надрез

Поместите долото поверх нарисованного контура и начните постукивать по его спине молотком. Продолжайте наносить легкие удары, пока глубина канавки не станет равной глубине дверной петли.Повторите процесс по четырем сторонам контура.

Если вы продолжите это делать, то вскоре начнут выходить мелкие стружки. Не пачкайте руки стружкой, пока не избавитесь от всех рощ. Как только вы это сделаете, соскребите зубилом паз и удалите стружку.

2. Метод второй: Использование фрезера

Вот как можно разрезать дверные петли с помощью фрезера:

Что вам понадобится?

• Электрический маршрутизатор
• Рулетка
• Плотницкий карандаш

Пошаговое руководство по вырезанию дверной петли с помощью фрезы

Шаг 1. Выполните измерения

Прикрепите петлю к двери таким же способом, как описано в первом шаге предыдущего метода.С помощью карандаша нарисуйте контур вокруг петли, почти так же, как мы описали выше в шаге 2 ^nd , упомянутом выше. Следите за тем, чтобы следы карандаша были толстыми и хорошо заметными.

Шаг 2: Выберите глубину, на которой вы хотите, чтобы маршрутизатор резал.

Каждый маршрутизатор поставляется с ограничителем глубины, позволяющим вам установить глубину (в миллиметрах), на которой вы хотите резать. Вы можете найти его положение на вашей модели, обратившись к руководству по эксплуатации.

Найдя его, ослабьте регулятор глубины, открутив его.Это позволит вам поднимать и опускать его по мере необходимости. Затем поместите петлю под регулятор глубины и переместите регулятор глубины вниз. После того, как он коснется петли, затяните его винты, чтобы отметить глубину. После этого выньте петлю.

Шаг 3: Сделайте разрез

Поместите фрезер на контур и включите его. Погрузите его до тех пор, пока он не прорежет нужную глубину. Таким же образом закройте все четыре стороны контура. Тогда у вас останется несколько стружек, которые вы можете удалить руками, чтобы очистить место.

3. Метод третий: использование сверла

Вот как можно вырезать дверные петли с помощью дрели:

Что вам понадобится?

• Сверло
• Сверло Форстнера
• Измерительная лента
• Плотницкий карандаш
• Пильные лошади
• Долото

Пошаговое руководство по нарезке дверных петель с помощью сверла

Шаг 1

Как мы обсуждали в обоих предыдущих методах, первый шаг включает в себя измерение с помощью рулетки и нанесение отметок карандашом.Установите дверь на козлы после того, как вы сделали и отметили размеры (контур петли должен быть обращен к крыше).

Шаг 2: Установите глубину сверла

Убедитесь, что глубина сверла соответствует глубине петли. Вы не хотите копать глубже, чем требуется.

Шаг 3: Сделайте пропил

Включите сверло и начните резать по контуру. Идите медленно и неуклонно. Начните сверление с самого начала и двигайтесь к краям.Вам понадобится меньше минуты, чтобы сделать врезной надрез.

После пропила зачистите острые края зубилом. Вы также можете очистить их дрелью, но долото дает вам больше контроля над процессом и делает все более точным.

Заключение

Задача резки дверных петель может показаться сложной для тех, кто никогда раньше не занимался деревообработкой. Но, как ясно из этой статьи, хорошее понимание процедуры, а также правильные инструкции помогут вам завершить ее в кратчайшие сроки.

Как вырезать дверные петли: 3 простых метода

Одним из наиболее важных шагов при установке новой двери является вырезание дверных петель.

Однако мысль об этом может превратить простой в остальном проект в пугающий и сложный.

К счастью, дверные петли легко вырезать, используя всего несколько простых инструментов и некоторые базовые знания.

Я знаю, что после того, как вы прочитаете это руководство, вы почувствуете себя уверенно, вырезая пазы в новой двери для дверных петель.

Вот как вырезать дверные петли тремя разными интуитивно понятными способами.

Что вам понадобится

Точные инструменты и материалы, необходимые для этого проекта, зависят от выбранного вами метода.

Вот что вам понадобится:

Метод I: Долото

Метод II: Фрезер

Метод III: Сверло

• Сверло
• Долото Форстнера

Вам также понадобится долото Форстнера

следующий:

Мой любимый метод вырезания дверных петель — долото, поэтому я сосредоточусь на этом методе в первую очередь.

Метод I: Зубило

Для меня долото — лучший способ прорезать паз для дверной петли, потому что он простой и дешевый.

Шаг I. Отметьте и измерьте

Найдите время, чтобы измерить размещение и положение дверных петель.

Затем перенесите эти измерения на саму дверь. Отметьте карандашом, где вы хотите сделать вырез.

Поместите отмеченную дверь на пилу так, чтобы вырезать паз вверх.

Шаг II: Надрезание врезки

Используйте универсальный нож, чтобы надрезать область прорези врезки.

Проведите ножом по этой области несколько раз, пока не появится твердый контур шарнира.

Контур петли даст вам своего рода шаблон для использования на следующем этапе этого процесса с долотами.

Шаг III: Сделайте надрез

Используйте молоток, чтобы вбить долото в контур петли.

Удалите тонкие стружки с дерева, многократно используя долото и молоток. Следует быстро выкопать небольшую ямку, в которой пойдет петля.

Мне нравится вставлять петли во время работы, чтобы не вынуть слишком много сразу.Вносите небольшие изменения, пока петли не встанут идеально.

Метод II: Маршрутизатор

Шаг I: Измерьте и отметьте

С помощью рулетки и столярного карандаша отмерьте положение дверных петель и отметьте место разреза.

Шаг II: используйте шаблон для прорезания пазов

Для более точного разреза используйте шаблон для прорезания в месте расположения каждой из отмеченных петель, чтобы разрез проходил там, где вы хотите.

Шаг III: Выполните пропил

Установите глубину на фрезере.

Затем погрузите фрезер на желаемую глубину, пока не выкапываете всю площадь паза.

Примерьте петлю и при необходимости отрегулируйте ее. Я обычно делаю эти небольшие корректировки зубилом, а не маршрутизатором.

Метод III: Сверло

Другой способ вырезания дверных петель, согласно This Old House, — это сверло. Перед началом работы обязательно установите сверло Форстнера.

Шаг I. Отметьте и обмерьте

Еще раз, этот метод вырезания дверных петель начинается с выполнения точных измерений.

Используйте рулетку, чтобы измерить положение дверных петель на двери. Перенесите те же размеры на дверной косяк, чтобы убедиться, что они совпадают.

Отметьте место петли на двери и затем подперните дверь на пилорамах так, чтобы контур петли был направлен вверх.

Шаг II: Просверлите паз

Установите глубину паза, чтобы не просверлить глубже, чем вам нужно.

При использовании дрели важно сверлить медленно и равномерно, чтобы контролировать глубину резания и предотвращать любые повреждения.

Начните с краев контура сверла, продвигаясь к центру сверлом. Вы сделаете грубый паз в кратчайшие сроки.

Шаг III: Очистка краев

Вместо того, чтобы продолжать сверлить прорезь дверной петли, я рекомендую очистить острые края зубилом.

Долото дает вам больше контроля над очисткой кромок и имеет меньший риск ошибки, чем сверло.

Время от времени пробуйте дверные петли, пока они не будут идеально подогнаны.

Последние мысли

Поначалу может показаться трудным научиться вырезать дверные петли.

Но обещаю, что после прочтения этого гайда проект покажется вам прогулкой по парку.

После того, как вы закончите установку новой двери, почему бы не ознакомиться с некоторыми из моих любимых проектов DIY, чтобы сохранить хорошие времена?

Как вырезать выемки для дверных петель (простой способ)

Как многие из вас знают, мы ремонтировали наш таунхаус, который мы сдаем в аренду и готовимся продать.Большая часть работы была сделана подрядчиками, но несколько проектов я взял на себя, в том числе тот, которым делюсь с вами сегодня. Я покажу вам, как легко вырезать выемки для дверных петель! Я понятия не имел, как это сделать, но мой подрядчик собирался взять с меня 1400 долларов за установку и покраску 10 дверей, поэтому я решил, что определенно могу придумать, как это сделать сам, и сэкономить немного денег. Итак, сегодня я показываю вам то, чему я научился! Надеюсь, некоторые из вас сочтут это полезным, если вам когда-нибудь придется менять или устанавливать двери в своем доме.

Что вам понадобится:

(Партнерские ссылки включены. Как партнер Amazon я зарабатываю на соответствующих покупках.)

Поскольку я заменял старые устаревшие двери новыми полыми 6-панельными дверями, мне понадобилось сделать выемки для новых петель. Я купил этот шаблон дверных петель RYOBI в Home Depot, и это сделало его очень простым. Я покажу вам, как это работает.

Перед тем, как я использовал это на настоящих дверях, я потренировался с ним на куске древесины, что я настоятельно рекомендую сделать, чтобы вы могли почувствовать, как это работает.

Прежде всего, вы настраиваете шаблон в соответствии с размером ваших петель. Я устанавливаю петли диаметром 3 1/2 дюйма, поэтому отрегулировал их соответствующим образом.

Вы также настраиваете его в зависимости от того, имеют ли ваши петли изогнутые углы или нет. У меня радиус 5/8 дюйма по углам. Вы можете удалить изогнутые детали из шаблона, если используете петли с квадратными углами. Я отрегулировал ее до нужной длины и убедился, что установлены обе изогнутые детали, поскольку оба угла с одной стороны моих петель изогнуты.

Затем вы отрегулируете глубину фрезерования, используя эту направляющую на боковой стороне шаблона.

Шаблон поставляется со специальной фрезой, которую вы можете использовать, которая имеет небольшую защиту, чтобы вы не врезались в боковые стороны шаблона.

Затем вставьте фрезу в соответствующий слот. Я использовал тот, что слева, так как мои петли тонкие (другой предназначен для более толстых петель), а затем соответствующим образом отрегулировал глубину моего маршрутизатора.

Кстати, мне очень нравится этот маленький компактный роутер с батарейным питанием от Ridgid.

После того, как я потренировался на древесном ломе, пришло время вырезать выемки в самих дверях. Я использовал наши старые двери, чтобы разметить и измерить места для новых петель. Если у вас нет дверей, которые можно было бы использовать в качестве ориентира, измерьте расстояние от верха дверной коробки и вычтите 1/8 дюйма (в соответствии с инструкциями по шаблону).

После установки глубины прикрепите шаблон к краю двери, убедившись, что изогнутые углы обращены к правильной стороне, и затяните его с помощью маленькой ручки сбоку.

Затем вы просто вырезаете внутри шаблона с помощью маршрутизатора. Обязательно выключите маршрутизатор, прежде чем снимать его с шаблона, так как я случайно ударил его стороной пару раз, когда пытался вытащить его, прежде чем он полностью отключился. (Упс!)

Этот шаблон сделал работу до смешного простой. После того, как вы проложили петли, вы просто устанавливаете петлю на место, а затем можете предварительно просверлить отверстия для винтов.Я заказал новые петли, которых еще нет, поэтому я использую старую в демонстрационных целях.

Это не спонсируется, кстати, я просто нашел этот шаблон очень полезным и подумал, что вы тоже можете.

Совсем скоро поделюсь полным ремонтом таунхауса! Это так близко к завершению, и тогда оно будет выставлено на продажу. Вы также можете посмотреть мой видеоурок на YouTube по этому проекту DIY здесь:

Спасибо за посещение!

-Erin

Как вырезать дверную петлю с помощью Dremel: узнайте простые приемы!

При установке двери самое важное — это петли.Для правильной установки двери нужно вырезать петли прямо. В противном случае ваш простой проект станет трудным.

Хорошая новость в том, что существует множество простых в использовании инструментов для выполнения вашей задачи. Для вырезания дверных петель широко используются такие инструменты, как Dremel, дрель, фрезерный станок и другие.

Если вы хотите установить дверь самостоятельно, вам необходимо иметь базовые знания об инструментах и, конечно же, о действиях. Если вы думаете, что вам нужна помощь, значит, вы попали в нужное место.В этом указателе мы расскажем, как вырезать дверные петли.

Пошаговое руководство по вырезанию дверной петли с помощью Dremel

Если вам интересно узнать, как вырезать дверную петлю с помощью Dremel, то мы вам поможем. Мы подробно изложили следующие шаги, чтобы вам было легче их выполнять. Независимо от того, делаете ли вы это в первый или в десятый раз, вам поможет руководство, приведенное ниже.

1. Установка дверной петли с помощью Dremel

• Первое, что вам нужно сделать, это отметить дверь, чтобы вы могли правильно расположить петли.Теперь поместите дверь рядом с ней. Укладывать стык принимающей стороной нужно вверх. С помощью ленты измерьте расстояние от низа до верха двери, а затем отметьте его карандашом.

Возьмите петлю и наденьте ее на корешок двери так, чтобы она совпадала с линией карандаша. Используйте канцелярский нож, чтобы обвести контур на дереве.

• Теперь вы можете использовать Dremel для фиксации корпусов петли. Используйте дремель и надавите на него, пока бита полностью не войдет в дверную петлю.

При фрезеровании нужно строго следовать контуру, который вы нарисовали карандашом. После этого удалите все деревянные детали внутри каркаса. Теперь выключите маршрутизатор и удалите всю древесную пыль. Вы можете прекратить фрезеровку в тот момент, когда петля прочно войдет в отверстие. Вам нужно повторить тот же процесс для других дверных петель.

2. Демонтаж дверной петли с помощью Dremel

• Вам необходимо приобрести новые петли, которые по размеру подходят к старым.Лучше всего измерить текущие суставы, чтобы получить нужный размер.
• Вам не нужно снимать всю дверь при замене петель. Осторожно завинтите винты с помощью дремеля. Однако убедитесь, что вы используете правильную насадку, поскольку для системы Dremel доступны разные насадки. Для разных материалов используются разные биты.

Если старая петля прикреплена к двери в течение длительного времени, возможно, вам придется немного отшлифовать или перекрасить дверь.

Меры безопасности, на которые следует обратить внимание при вырезании дверной петли

При работе с острыми инструментами и тяжелыми дверями необходимо соблюдать осторожность, чтобы не допустить каких-либо несчастных случаев. Если вы делаете это впервые, то вам нужно упомянуть о дополнительных мерах предосторожности.

Инструменты, такие как Dremel, дрель и другое оборудование для резки петель, острые и могут оказаться опасными, если вы не соблюдаете надлежащие меры безопасности. Чтобы помочь вам, мы упомянули некоторые меры безопасности, которые вы должны соблюдать при выполнении задачи.

1. При вырезании дверной петли необходимо надевать необходимое защитное снаряжение. Поскольку вы будете работать с острыми инструментами, такими как Dremel и фрезерный станок, вам необходимо надеть защитные перчатки, чтобы защитить руки.

Надев защитные перчатки, вы не только защитите руки от острых инструментов, но и от деревянных деталей, которые могут поранить вашу руку. Убедитесь, что ваши перчатки прочные и могут обеспечить вам необходимую защиту.

2. При работе с деревом также следует носить защитные очки. При сверлении отверстий и использовании системы Dremel древесная пыль постоянно летает туда-сюда. Даже один крошечный кусок дерева может оказаться фатальным, если по ошибке попадет вам в глаза. Поэтому вам следует приобрести защитные очки, предназначенные для этих задач. Это защитит ваши глаза. Лучше сохранить безопасность, чем потом сожалеть об этом.

3. При установке двери нужно соблюдать осторожность, особенно если дверь тяжелая.В этом случае вы можете попросить кого-нибудь помочь вам. Это важно для вашей безопасности, чтобы вы не уронили дверь по ошибке.

Другие инструменты, которые можно использовать для разрезания дверных петель

Для разрезания наружных петель можно использовать различные инструменты. Дело в том, чтобы использовать инструмент, который вам будет легко использовать. Вот некоторые из наиболее часто используемых инструментов для вырезания дверных петель.

1. Dremel

Dremel, пожалуй, лучший инструмент для резки дверных петель, который вы можете использовать.Это универсальный инструмент, очень похожий на сверлильный станок. Он также известен как шлифовальный станок или многопильный шлифовальный станок. Особенность этого инструмента заключается в его скорости. Этот удобный инструмент работает от электричества и обладает низким крутящим моментом, что позволяет выполнять широкий круг задач. Это позволяет работать с высокой точностью.

Плюс Dremel в том, что он гибкий, компактный, точный и удобный. Вы можете использовать этот инструмент в узких и маленьких местах, где нельзя использовать другие инструменты.С помощью Dremel вы легко справитесь с любой задачей, большой или маленькой.

От полировки до резьбы и шлифования — система Dremel может использоваться для всех этих задач. С его помощью можно даже легко вырезать дверные петли.

2. Долото

Долото — это простой в использовании инструмент с острым лезвием на конце. Он в основном используется для резки и резьбы твердых материалов, включая металлы, дерево или камень. По нему бьют механической силой или молотком. Рукоять инструмента сделана из дерева.

Долбление требует, чтобы лезвие приложило силу к материалу, который вы хотите разрезать. Усилие можно приложить с помощью молотка или даже толкнуть его руками.

Этот тип инструмента в основном используется для токарной обработки, обработки дерева и скульптуры. Используя этот простой инструмент, вы можете легко вырезать дверные петли в кратчайшие сроки.

3. Маршрутизатор

Маршрутизатор — это тип электрического или ручного инструмента, который используется для вырезания полостей в твердых материалах, таких как пластик или дерево. Фрезеры в основном используются для обработки дерева.

Существует два типа маршрутизаторов: электрический маршрутизатор и ручной маршрутизатор. Карманная версия — это оригинальная форма. Но большинство рабочих предпочитают работать с электрическим роутером, так как им проще пользоваться. Электрический маршрутизатор — это универсальная версия портативного маршрутизатора.

Этот тип инструмента используется для врезки лицевых панелей замков, вырезания дверных петель и др.

4. Сверло

Сверло — один из наиболее часто используемых инструментов для забивания крепежных деталей и выполнения круглых отверстий.Существуют различные типы электродрелей, которые используются в различных областях.

Сверла популярны из-за их мощности, скорости и размера. Эти устройства с электрическим приводом помогут вам выполнить свою работу в кратчайшие сроки.

Обычно используется в металлообработке, деревообработке и производстве станков. Не только это, но они также используются для различных коммунальных и строительных проектов.

С помощью этих инструментов вы можете вырезать дверные петли своими руками.Но в этом посте нас интересует только инструмент Dremel. В следующем разделе мы обсудим, как вырезать наружные петли с помощью Dremel.

Часто задаваемые вопросы

1. Можно ли использовать систему Dremel для дверных петель?

Ответ: Система Dremel с фрезерной насадкой может помочь вам легко установить дверные петли. С помощью насадки для фрезерования Dremel превращается в поверхностный фрезерный станок. Это можно использовать для обработки скорости, размера и детализации различных небольших заданий.Dremel упрощает установку дверных петель.

2. Можно ли трассировать с помощью Dremel?

Ответ: При деревообработке или выполнении других проектов по трассировке вы можете прикрепить к своему Dremel фрезер, чтобы превратить его в погружной фрезерный станок. С помощью этого приспособления вы можете использовать свой вращающийся инструмент для вырезания букв и фрезерования окружностей.

Заключительное слово

Таким образом, вы можете увидеть, насколько полезна система Dremel для вырезания дверных петель. Это не только ускоряет вашу работу, но и позволяет завершить проект с высокой точностью.Теперь, когда вы знаете, как вырезать дверные петли с помощью Dremel, вам должно быть проще.

Изготовление дверного косяка, установка петель + установка | Серия дверей «Сделай сам», часть третья

Рекламные объявления Вы определили правильный размер двери, и вы ее построили. А теперь пора его повесить. Вот как я сделал простой дверной косяк, добавил петли и установил дверь:

House Becoming Home является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылка на Amazon.com. Некоторые ссылки в этом посте могут быть партнерскими ссылками. Прочтите мою полную политику раскрытия информации здесь.

Инструменты

• Фрезерный станок (я использую этот)
• Шаблон для врезки (я купил этот, в котором есть все необходимое, включая сверло, для нанесения подходящих пазов для петель, ответных планок и пластин защелок в дверь и косяк )
• Измерительная лента
• Отвертка или ударная отвертка

Материалы и оборудование

• 1 × 4 или 1 × 6
• Прокладки
• 3 петли с закругленными краями (вы можете использовать петли с квадратными краями, но вы необходимо вырезать закругленные края, которые получится у вашего маршрутизатора + шаблона)
• Несколько винтов или гвоздей с плоской головкой примерно 1 ¼ ”-1 ½”

* Некоторые продукты ссылаются на партнерские сайты.Смотрите мое полное раскрытие здесь.

** ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Я не профессионал. Это процесс, который я использовал, и он хорошо сработал для меня! **

ЧАСТЬ ТРЕТЬЯ: Инструкции по установке двери своими руками

ШАГ 1

После того, как ваши три части дверной коробки будут обрезаны до нужного размера, загрунтуйте и покрасьте их . Теперь это сделать намного проще, пока петли не были ввинчены и все это было прикреплено к двери.

STEP 2

Используя шаблон для пазов, проложите соответствующие пазы для петель на двери и косяке.Начните с пазов на двери, затем с пазов на косяке.

Примечания по размещению дверных петель

• Расположение петель зависит от того, является ли ваша дверь поворотной влево или вправо, поворотной или наружной.
• Моя дверь, которая вращалась слева, означала, что петли будут с правой стороны двери, если смотреть спереди. Это также распашная дверь, что означает, что петли будут видны снаружи, а закругленная сторона паза будет с задней стороны двери.
• Я читал различные мнения о том, где должны быть размещены петли, но в конечном итоге остановился на выборе одной 5 дюймов сверху, одной 5 дюймов снизу и третьей посередине между ними.

Вот фотография полного комплекта для врезки дверей Milescraft 1213. Имеется возможность делать пазы в дверях толщиной 1-3 / 4 ″ или 1-3 / 8 ″.

Когда вы поворачиваете красные ручки на передней панели, эта деталь сзади вращается, устанавливая правильное расстояние в зависимости от выбранной вами толщины двери.

Поскольку моя дверь сделана из бруса 2 × 6, ее толщина составляет 1-1 / 2 ». Ни один из вариантов настройки толщины не является правильным.

(Я не делал фото, пока делал это, поэтому на фотографиях ниже показан шаблон в формате 2 × 4, который имеет ту же толщину, что и моя дверь, сделанная из 2×6.)

При установке на 1 3/8 ″, Будет вырезано недостаточное количество двери:

При установке на 1 3/4 ″ слишком большая часть двери будет вырезана: Рекламные объявления

Решение: краска толщиной 1/4 ″ (или любой обрезок 1 / 4 ″)

Добавьте малярный стержень на ту сторону, к которой упираются красные ручки шаблона для пазов.Ваша дверь толщиной 1-1 / 2 дюйма теперь 1-3 / 4 ».

Установите приспособление на 1-3 / 4 ″

Вставьте правильный шаблон, в зависимости от размера ваших петель. В комплект входят варианты дверных петель 2,5, 3, 3,5, 4 и 4,5 ».

Поместите приспособление в правильное место на двери: Рекламные объявления

Прикрепите приспособление к двери, прикрутив его сверху и снизу (вы можете заполнить и перекрасить эти отверстия позже).

Присоедините к маршрутизатору прилагаемую фрезу. Установите глубину прорези такой же, как глубина петли, чтобы петля прилегала к двери заподлицо.

Я подумал, что поступил здесь сообразительно, установив глубину фрезы точно равной глубине петли. Я забыл, что шаблон для долбления добавляет еще один слой глубины, поэтому фреза даже не ударится по дереву при такой установке. Redo! Advertisements

Я решил присмотреться к нему, затем протестировать на ломе, и мне повезло с нужной глубиной с первой попытки. Вот мой тест на ломе 2 × 4. Как видите, я просто установил толщину 1-3 / 8 ″.

Что не возвращает сокращение достаточно далеко.(Вот почему мы будем использовать малярный карандаш и установим толщину 1-3 / 4 ″, когда делаем пазы для петель на нашей настоящей двери!)

Вот настоящий паз для петель на моей настоящей двери, после того как я ее перекрасил .

И петля заподлицо!

Сделав прорези в двери для всех трех петель, возьмите 1 × 4 или 1 × 6, который будет той стороной рамы, к которой прикреплены петли. Отметьте размещение всех петель с учетом зазора 1/8 дюйма, который будет между дверью и верхней частью дверной коробки: Рекламные объявления

Отметьте правильное расположение всех петель (должно совпадать с петлями на дверной коробке). дверь), затем с помощью шаблона для пазов проложите пазы на дверной коробке.Опять же, вы будете использовать малярный карандаш и установить толщину 1-3 / 4 ».

Шаг 3

Закрутите петли. Прикрепил сначала к двери, а потом к боковой части косяка. На этом этапе вы присоединяете петли двери только к дереву. Это еще не полная дверная коробка.

Шаг 4

Постройте остальную часть дверной рамы вокруг двери, следя за тем, чтобы рама оставалась квадратной. Я предварительно просверлил отверстия и просто прикрутил два винта с плоской головкой из верхней части рамы к двум боковым частям косяка.

Вот моя дверь после того, как был построен каркас: Объявления

Шаг 5

Прикрепите дверную коробку к дверному проему.

Вставьте дверь + раму в проем. Используйте прокладки, чтобы закрыть зазоры и при необходимости выровнять дверь. Мне не пришлось этого делать, потому что моя дверь и рама плотно прилегали.

Вот моя дверь после того, как задвинула ее на место. Видно, что боковой косяк не хотел прилегать к проему, что делало невозможным «закрыть» дверь.

Но это не проблема. Как только Джим пришел домой, я попросил его помочь мне удержать дверную коробку на месте, открыв дверь, пока я прибивал коробку на место.

Тах-да! Вот он, с прибитой рамой. (также добавлена ​​дверная ручка, о которой я расскажу в следующем посте). Ух ты. Я был потрясен, когда он открылся… закрылся… оставался закрытым. Это сработало! Я понятия не имел, что способен на это!

Не забудьте заглянуть позже на этой неделе, чтобы увидеть последний пост в серии «Сделай сам», где я расскажу о добавлении отделки и вырезании отверстия для дверной ручки и защелки!

Узнайте больше из серии DIY Door

Вам понравился этот пост? Поделись, пожалуйста!

Нравится:

Нравится Загрузка…

Как установить дверные петли на дверные проемы

Покупка дверных заготовок для дома дает вам больше возможностей для дизайна, чем покупка навесных дверей. Вы часто найдете больше плоских дверей в наличии, и, возможно, даже сможете подобрать старинную дверь для повторного использования в своем доме. Но если дверь не имеет петель, следует ли устанавливать петли заподлицо? Или куда они денутся?

Процесс установки дверных петель на дверные заготовки и их опускания заподлицо — это процесс, называемый пазованием.Это позволяет двери правильно открываться и закрываться.

Основы установки дверных петель на заготовки

Дверная петля устанавливается так, чтобы одна половина петли находилась на дверной коробке, а другая половина — на стороне двери. Если дверь предварительно не навешивается на прикрепленную дверную коробку, это важный шаг к вывешиванию двери.

Дверная петля должна быть врезана в дверь так, чтобы верх петли был заподлицо с дверью. Если бы петля была закреплена на двери (или дверной коробке), дверь не могла бы закрываться.

При выполнении пазов помните, что петля должна быть ровной по всей поверхности. Если он неровный или установлен ниже уровня поверхности, дверь не закроется должным образом.

Врезка дверных петель с помощью молотка и зубила — традиционный метод, который широко используется и сегодня. Хотя это простой процесс, вам нужно действовать медленно и терпеливо, чтобы не порезать слишком глубоко и не расколоть другие части двери. Если у вас нет качественного стамески по дереву, купите его в местном магазине или хозяйственном магазине.

Типы дверных петель

• Петли двери на шарикоподшипниках : Эти петли имеют запечатанные штифты, которые нельзя удалить. Эти петли легко качаются, служат годами и подходят для тяжелых дверей.
• Штифт дверная петля : У этих классических петель есть штифты, которые можно удалить, нажав на них вверх гвоздем и молотком. Штифтовые дверные петли хороши для межкомнатных дверей и особенно полезны, когда вы беретесь за домашний проект, который требует снятия двери.
• Пружинные дверные петли : Эти дверные петли с внутренними пружинами автоматически закрывают дверь. Петли на пружинах хороши как для гаражей, так и для задних дверей.

Кодексы, правила и разрешения

Расположение петель влияет на направление открывания двери. В некоторых случаях дверь должна открываться в сторону выхода.
