Перемычки в доме из газобетона

На данный момент газоблоки считаются одними из самых эффективных стеновых материалов. Такие изделия отличаются небольшим весом и значительным объёмом по сравнению с обычным керамическим кирпичом. Другими преимуществами материала можно считать небольшой вес, что позволит уменьшить затраты на монтаж фундамента, а также хорошие показатели тепло- и звукоизоляции.

Построить загородный дом из газобетона может даже человек, имеющий средний уровень доходов, ведь стоимость кубического метра газоблоков намного меньше клееного деревянного бруса, а показатели экологичности у этих двух материалов одинаковы. Снижение стоимости жилья возможно благодаря использованию клея вместо цементного раствора, что позволяет уменьшить толщину швов с 12-ти до 3-х миллиметров. Кроме этого, клеевая смесь имеет небольшую теплопроводность, а это нейтрализует влияние отрицательных температур в зимний период.

Обычно стены здания из газобетона укладывают на ленточный фундамент.

Возведение несущих конструкций начинают через неделю после заливки бетона в опалубку. На первых этапах работ необходимо уложить гидроизоляционный слой из рубероида или плотной полиэтиленовой плёнки, а затем выложить первый ряд блоков на цементном растворе для выравнивания кладки. Процесс монтажа начинают с углов стен, причём отдельные блоки в пределах соседних рядов нужно совмещать таким образом, чтобы растворный шов находился в средней части изделия.

Особое внимание обращают на устройство оконных и дверных проёмов, эти конструкционные элементы нужно возводить согласно проекту. После укладки блоков на определённую высоту необходима укладка перемычек. Следует заметить, что газобетон достаточно хрупкий материал, поэтому использовать обычную железобетонную перемычку не рекомендуется.

Как отмечают опытные строители, газобетон хорошо поддаётся обработке, ведь блоки можно легко разрезать на части при помощи ручной пилы, не говоря уже о болгарке. В связи с этим, в качестве перемычек для газобетонного дома могут использоваться металлические уголки с шириной полочки не менее 5-ти сантиметров или дубовая доска.

В первом случае стальной уголок укладывают в виде символа L таким образом, чтобы каждая его часть опиралась на стену на 25 сантиметров. Подобные требования применимы и для перемычки из дерева.

После кладки перемычек, для соответствия элементов кладки предыдущей высоте, осуществляется подрезка блоков. В некоторых случаях нужно выбирать пазы под место закрепления доски. Финишным этапом кладки первого этажа из газобетонных блоков считается устройство армобетонного пояса. Этот элемент позволит равномерно распределить нагрузки от перекрытия по всему периметру стен.

Подбор перемычек из газобетона

Перемычки из автоклавного ячеистого бетона СИБИТ предназначены для выполнения перекрытия дверных и оконных проемов во внутренних и наружных, несущих и самонесущих стенах.

Рекомендации о том, как правильно подобрать перемычки – читайте ниже.

Как читать условную марку

ПР — перемычка.

Все перемычки СИБИТ из автоклавного ячеистого бетона:

Выпускаются классом прочности B2,5/B3,5.
Обладают плотностью D600.
Имеют небольшой вес.
Не требуют дополнительного утепления.
Имеют предел огнестойкости REI 150.

20 — длина перемычки 2 000 мм.

Завод СИБИТ выпускает перемычки длиной 1 200, 1 500, 2 000, 2 500 и 3 000 мм.

1,2 — ширина перемычки 120 мм.

Завод СИБИТ выпускает перемычки толщиной 100, 120, 150, 200 и 300 мм.

30 — высота перемычки 300 мм.

Завод СИБИТ выпускает перемычки высотой 250 мм и 300 мм.

Знак ↑↑ обозначает верх изделия для перемычек толщиной 200-300 мм.

Подбор ширины (толщины) перемычки

Ширина перемычки подбирается соответственно толщине стены или выаолняется сборная перемычка. Например:

для проема в стене толщиной 300 мм нужна перемычка шириной 300 мм.
для проема в стене толщиной 400 мм – 2 перемычки 200+200 мм.
для проема в стене толщиной 500 мм – 2 перемычки 300+200 мм.

Подбор длины перемычки

Для расчета длины перемычки прибавьте к ширине проема величину опорной части.

В несущих стенах опорная часть перемычки длиной до 2 000 мм должна быть 150 мм на каждую сторону и для перемычек свыше 2 000 мм – 200 мм.
В ненесущих стенах (перегородках) и самонесущих стенах допустима опорная часть перемычек не менее 100 мм на каждую сторону.

Обратите внимание!

Если проект вашего дома предусматривает другие перемычки – проконсультируйтесь по замене перемычек на газобетонные.

Обязательно проверьте расчетную нагрузку перемычек по вашему проекту.

Оконные проёмы в доме из газобетона — брусковые перемычки

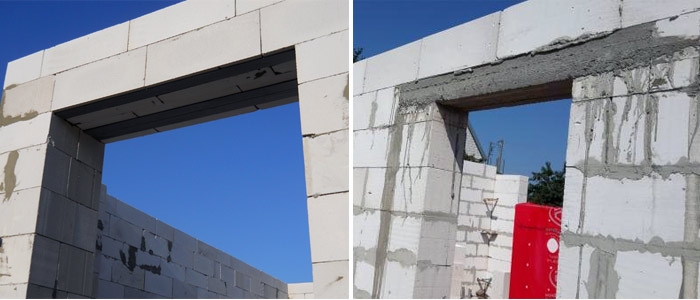

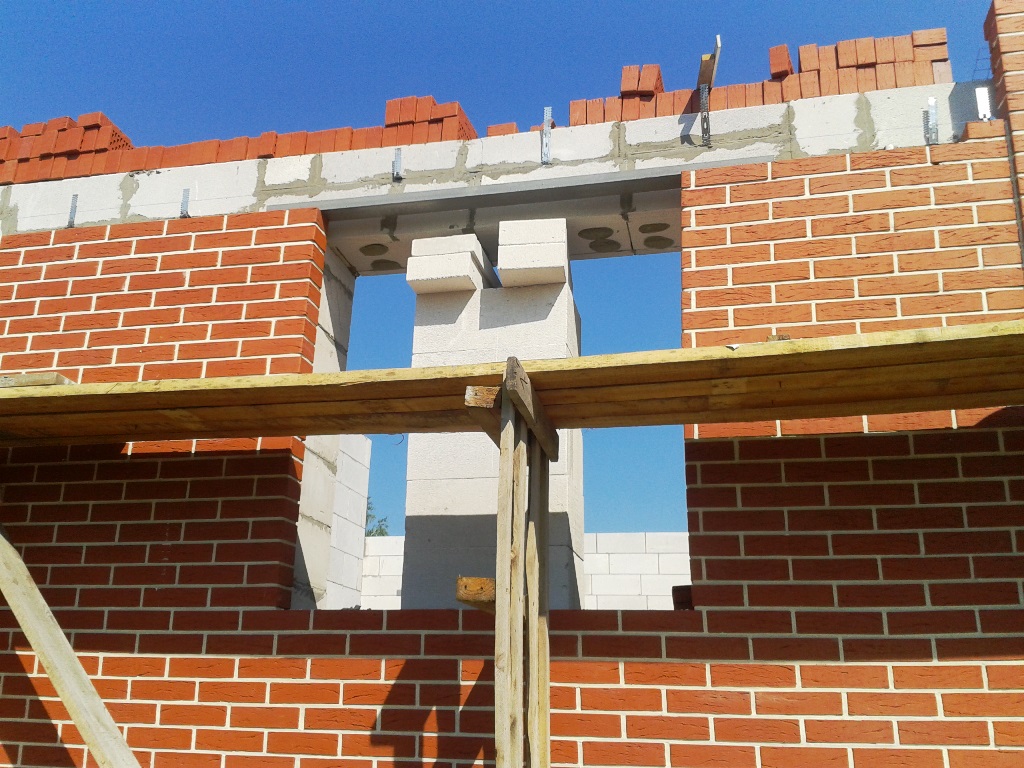

Установили перемычки над оконными проёмами в строящемся одноэтажном доме из газобетона на УШП в Новосёлках:

Парочка фотографий:

Перемычки используем H+H, на данной стройке представлены два размера: 1750 и 2250 мм, сечение 200*250 — высота перемычки идентична высоте обычного газоблока.

Если точнее, то на объекте присутствуют:

1750х250х200 3ПБ175-15-3,5 700 в количестве 9 шт;
2250х250х200 3ПБ225-15-3,5 700 в количестве 5 шт.

Количество обусловлено размерами оконных проёмов: в доме 5 окон по 1,5 метра + несколько маленьких окон + ещё дверные проёмы.

Расшифровка маркировки брусковых перемычек довольно простая. Первая цифра — это цифровое обозначение типоразмера:

1-й — 100*250 мм;
2-й — 150*250 мм;
3-й — 200*250 мм;
4-й — 250*250 мм.

ПБ — буквенное обозначение типа перемычки — перемычка брусковая, т.е. «3ПБ» означает размер 200*250 мм. Высота, как видите, у всех типоразмеров совпадает.

Фото со стройки дома из газобетона, Пасторский Ручей, 2016 год

Дальше цифры 130-225 — это длина перемычки в сантиметрах. Цифры 2 или 15 — обозначение расчетной нагрузки на перемычку в кН/м, где 2 — не несущая перемычка (полезная нагрузка без учета собственного веса до 2 кН/м), а 15 — несущая (полезная нагрузка без учета собственного веса до 15 кН/м).

Цифра 3,5 — класс ячеистого бетона по прочности на сжатие — В3,5. Ну и 700 — марка по средней плотности ячеистого бетона — D700.

Несущая перемычка должна опираться на 25 сантиметров кладки с каждой стороны, т.е. перемычкой 2,25 м можно перекрыть проём до 1,75 м.

На всякий случай напомню планировку строящегося дома:

Кстати, в ролике упоминается дверь на террасу. Но никакой двери не будет на самом деле, заказчики не хотят выходить на террасу из кухни-гостиной, потому доступна она будет только с улицы. Возможно, это решение ещё пересмотрят, убрать подоконный ряд блоков в широком проёме при желании можно, мы уже так делали.

Другие интересные записи:

comments powered by HyperComments

Как армировать перемычку из газобетонных блоков? |

При строительстве домов и построек из газобетона рационально применять армированные перемычки, которые, в сравнении с железобетонными перемычками, проще в исполнении.

В своих проектах, с целью экономии финансов и времени для возведения газобетонных конструкций, мы очень часто применяем такое конструктивное решение.

Как правильно сделать армированные перемычки в газобетонных стенах?

Сооружая наружные газобетонные стены, строители всегда стремятся избавиться от «мостиков холода» в уровне перемычек. Поэтому монолитные или сборные железобетонные перемычки из тяжелого бетона следует утеплять. Для этого либо в качестве несъемной опалубки используют теплоизолирующие U-образные газобетонные блоки (дорогостоящие и весьма хрупкие при перевозке и монтаже элементы), либо, после снятия съемной опалубки при наружной отделке строения, утепляют брусковую перемычку плитными утеплителями.

Следует подчеркнуть, что такие мероприятия достаточно дорогостоящие и не всегда оправданы.

В отличие от железобетонных, армированные перемычки имеют важное достоинство: их не нужно утеплять, так как стальные армирующие элементы расположены вдоль перемычки и не создают «мостиков холода».

Важно!

Армированные перемычки можно использовать для дверных и оконных проемов шириной до 1,2 м!

Наилучшим образом, если над подобными перемычками будет расположен монолитный железобетонный пояс, который распределит давление от конструкций междуэтажных перекрытий на стены здания. В случае непосредственного сосредоточенного опирания на армированную перемычку балочных конструкций, необходимо армирование перемычки выполнять строго по расчету. Такой расчет можно выполнить пройдя наши курсы проектирования загородных домов.

Чем армировать перемычки?

Стержневой арматурой периодического профиля (арматура классов: А-III; А400С, А500С) диаметром 8, 10 и 12 мм, см. фото 1а;

Жесткой арматурой из стальных уголков (63х5; 63х6; 75х5; 75х6 мм)
стержневой арматурой и стальными уголками (комбинированный вариант).

Элементы армирования перемычек следует заводить за пределы проема (на простенки) не менее чем на 350 мм с целью их анкеровки в стены и надежного опирания перемычки на простенки.

Порядок возведения армированной перемычки в газобетонной кладке

Армированные перемычки изготавливают в такой последовательности:

Выполняется кладка газобетонных стен до уровня перемычек.
Устанавливается съемная опалубка, которую можно выполнить из деревянного бруса или щита (дощатого, из фанеры или OSB плиты).
Готовятся армирующие элементы: заготовка элементов нужной длины, их укладка в проектное положение (при использовании уголков выполняется их грунтовка или окрашивание эмалью).
Выполняются штробы в газобетонных блоках.
Наносится клей в штробы и устанавливаются газобетонные блоки.
Снимается опалубка. Обычно опалубку снимают спустя 1,5…2 недели после изготовления перемычки.
Оштукатуриваются элементы из уголка цементно-песчаным раствором по металлической сетке (применяются просечно-вытяжной лист или тканная штукатурная сетка).

почему стоит выбрать именно этот материал?

Армированные перемычки являются неотъемлемой частью технологии строительства из газобетона. Задача перемычки – удерживать нагрузку от вышестоящих блоков, армопоясов и всего что давит на перемычку. Так что армирование должно проводится строго по технологии и по расчетам.

При возведении самодельной перемычки нужно учитывать следующие моменты:

Какой длины планируется проем.
Нужно ли его утеплять.
Какого диаметра арматуру использовать.
Какова схема армирования.
На какое расстояние перемычка должна опираться в стену.
Нужно ли армировать ряд газоблока под перемычку.
Как сделать опалубку для перемычки.
Какой марки бетон использовать.
Сколько времени ждать затвердения бетона.

На все эти вопросы мы постараемся дать ответы в данной статье.

Начнем с того, что у вас есть несколько вариантов устройства перемычек, а именно:

Залить бетонную перемычку в U-блоки.

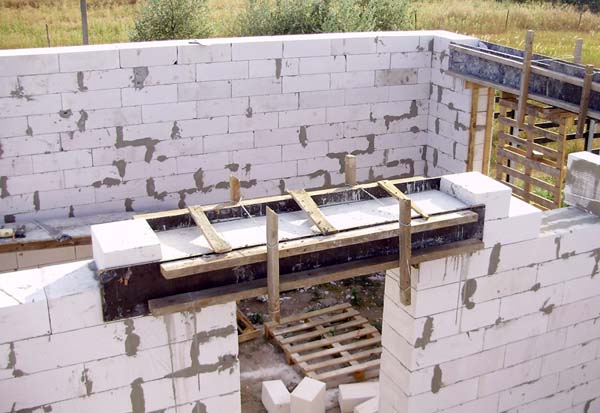

Залить бетонную перемычку в деревянную опалубку.
Приобрести готовую газобетонную перемычку.

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

Полезное видео

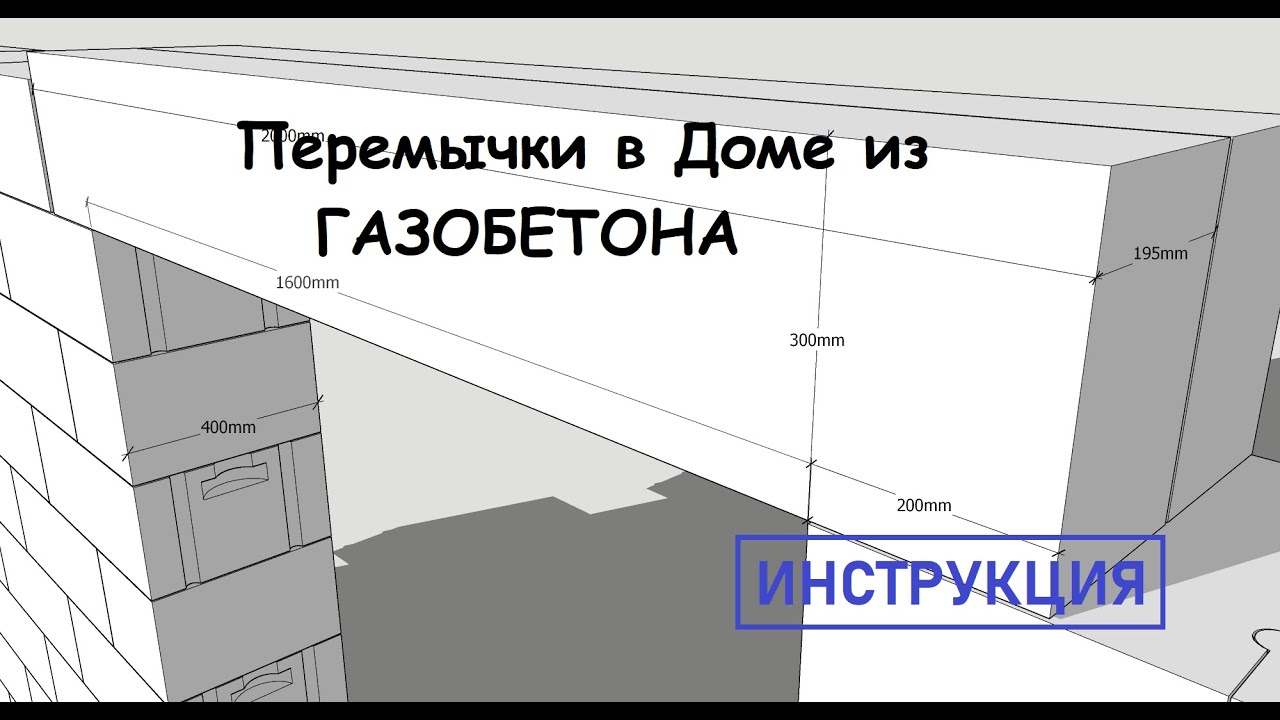

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

https://youtu. be/6Q4ZSNM_pyI

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

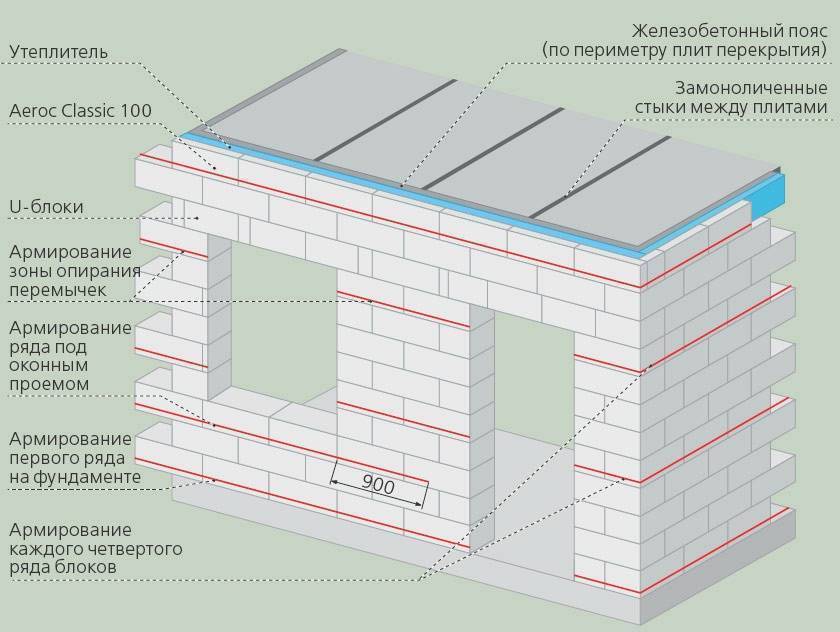

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

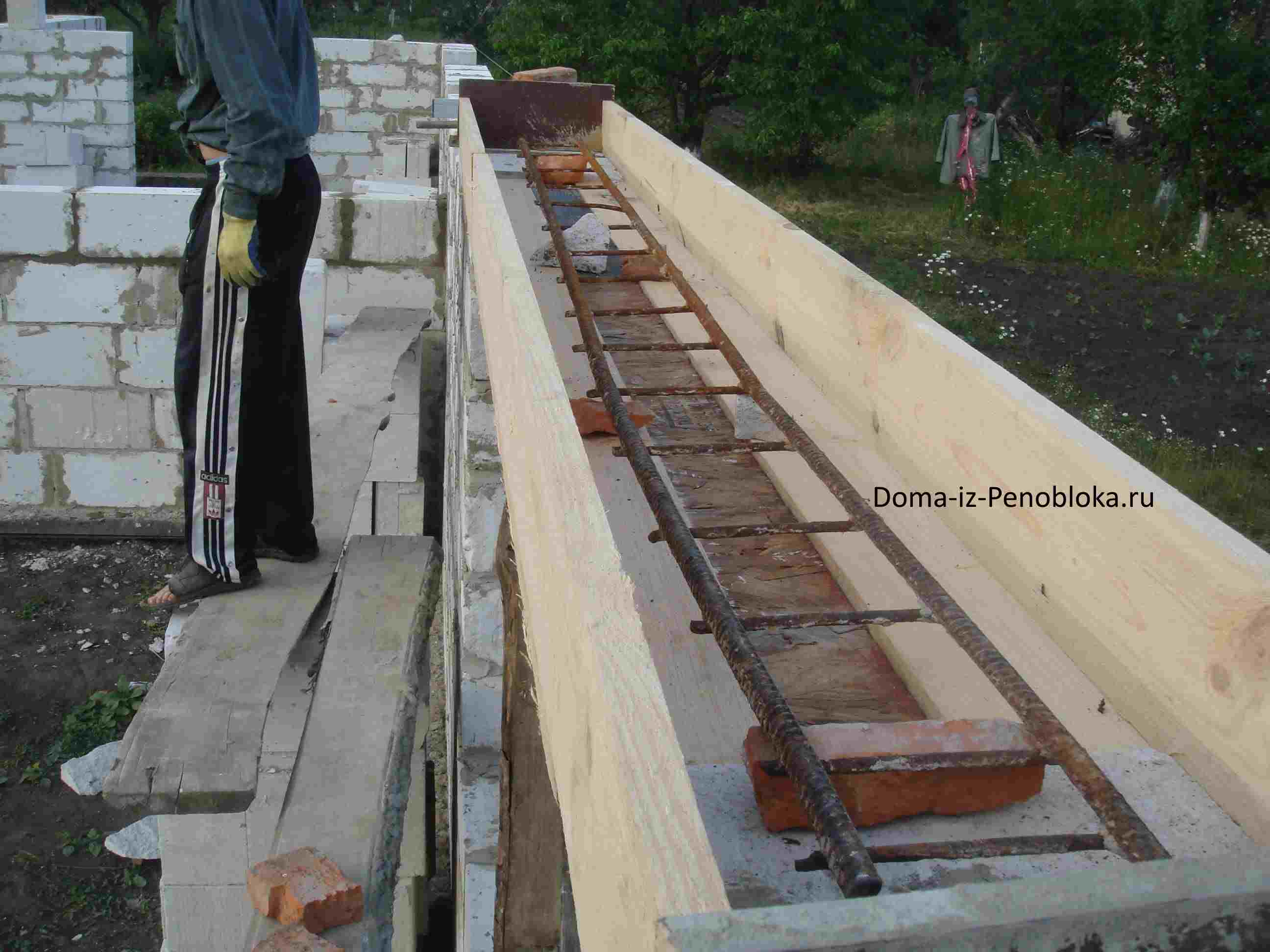

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Стандартный дюбель для газобетона

Классический метиз для фиксации ячеистых блоков представлен дюбелем с цинковым покрытием желтого цвета. Его верхняя часть выступает несущей основой для удержания четырех лопастей. Стержень предназначен для обеспечения жесткой фиксации и в то же время для корректного позиционирования. Важно подчеркнуть, что крепеж для газобетона такого типа может иметь шипованную поверхность, добавляющую элементу адгезивных качеств. По сути, это замена нейлоновой оболочки, но с большей степенью надежности сцепки. В целом же стандартный дюбель является простым и доступным по цене метизом, используемым для широкой группы мягкотельных стеновых материалов. Единственным недостатком можно назвать разве что необходимость сверления предварительного отверстия безударной дрелью.

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

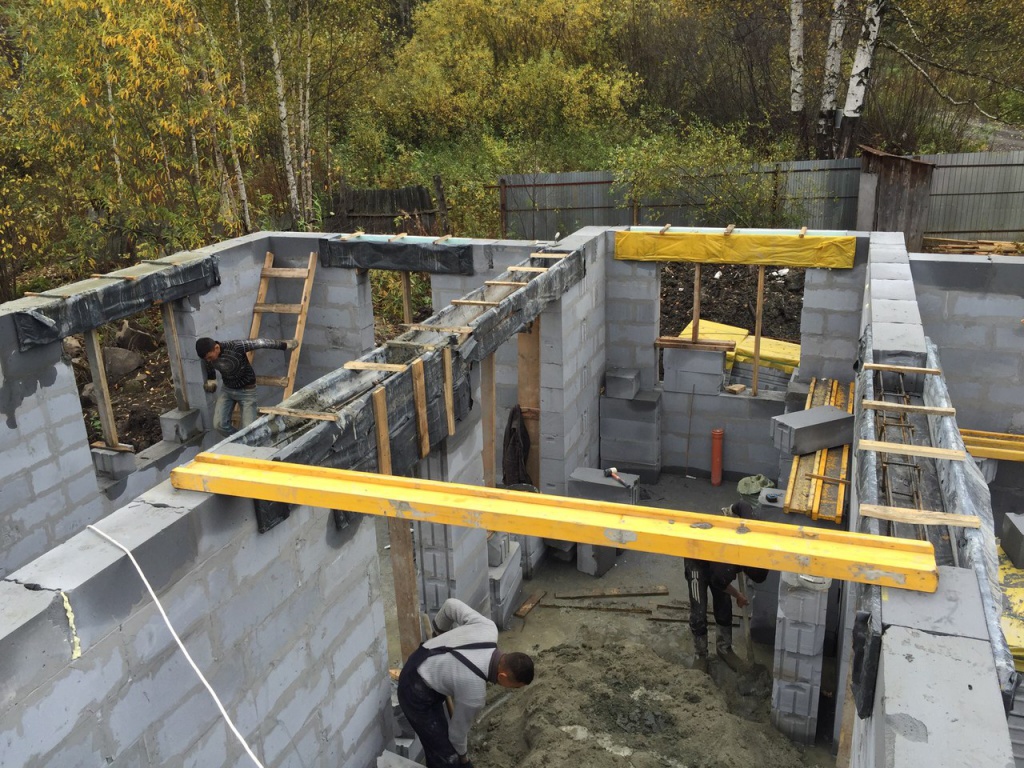

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Какие бывают перемычки?

U-образные изделия для газобетонного ячеистого строительного материала

Это особый вид ячеистых, которые необходимы для выполнения армопояса внутри стен из газобетона. Материалы такого типа помогают распределить нагрузку, которая поступает от плит перекрытия.

Блоки производят на особом оборудовании, на котором перемычка газобетонная склеивается. У них масса достоинств, в отличие от других методов армирования. Благодаря им можно значительно сократить сроки по возведению дома. Также они помогают удержать тепло внутри подобной конструкции.

Вернуться к оглавлению

Из армированного газобетона

Перемычка из газобетонной смеси данного типа используется для перекрытия проемов коробки, которая возведена из ячеистых бетонных блоков различных зданий, как жилых, так и общественных. Используют обычно в несущих стенах дома до четырех этажей, однако их высота не должна превышать 17 метров. Если она не является несущей, то их применение не ограниченно высотой.

Вернуться к оглавлению

Железобетонные

Это изделия, которые изготавливают из тяжелой бетонной смеси и арматурных прутьев. Применяют в качестве перекрытий в дверях, также часто применяется в возведении ограды и других различных типах строительства, где их можно практически использовать. Основное их достоинство — это невысокая цена. Недостатками стали их большая теплопроводность и большая масса.

Вернуться к оглавлению

Деревянные материалы в блоках

Чаще всего их используют в зданиях, изготовленных из дерева, реже — в домах из кирпича либо ячеистых бетонных материалов. Однако и в бетонных зданиях обязательно в таком случае должны быть потолки с деревянным перекрытием. Дерево обязательно должно быть сухим и пропитанным антисептиком. Преимущества в таких перемычка в том, что они мало весят, стоят и обладают высоким теплосохраняющим свойством. Их минусами является склонность к загниванию, деформация размера при влиянии различных внешних факторов.

Вернуться к оглавлению

Металлические прокатные профили

Металлическую перемычку можно охарактеризовать свойством обладание немалыми несущими свойствами. Перемычку такого типа не слишком охотно применяют из-за ее недостатков. Главные из них — это предрасположенность к коррозии метала и надобность дополнительного утепления.

Если необходимо выполнить перекрытие большого пролета, то используют двутавр. Перемычки для установки между данными строительными материалами производят из двух двутавров, но обязательно необходимо не забыть положить между ними утеплитель. Протяженность опирания на возведенную коробку с обеих сторон проема должна быть равна приблизительно 20 сантиметрам. Отдельные строители советуют высчитывать протяженность опирания с помощью приложения половины высоты перемычки 16 сантиметров. Впрочем, это относится к перемычке любого типа изготовления.

Вернуться к оглавлению

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Особенности фасадного дюбеля

В данном случае предусматривается возможность реализации сквозной установки метиза. То есть дюбель проходит через весь блок, также равномерно распределяя нагрузки по его структуре. Среди конструкционных отличий можно отметить удлиненную часть раскрытия стержневой основы и потайную цилиндрическую форму. Это позволяет использовать фасадный металлический дюбель для газобетона с целью крепления изделий большой толщины. Сам по себе элемент не толстый, поэтому можно говорить о незначительном вмешательстве в структуру, однако длинное тело вкупе с широкими лопастями все же дает возможность оснастке справляться с повышенными нагрузками, предохраняя блок от повреждения.

Готовые газобетонные перемычки

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Гвозди для крепления блоков

Данная разновидность крепежа не так часто применяется по отношению к мягкотельным стройматериалам по той причине, что техника забивки сама по себе обуславливает риски повреждения структуры блоков. Тем не менее благодаря особой конструкции гильзы и эта проблема устраняется. Как и мягкий нейлоновый дюбель, гвозди типа НЕМА в процессе забивки могут деформироваться и под изгибом аккуратно входить в структуру газобетона с выдержкой небольшого угла. Пользуются спросом и спиральные модели гвоздей с маркировкой Turbo Fast. Они изготавливаются из оцинкованной стали и, как видно из названия, имеют спиралевидную конструкцию. Однако монтаж осуществляется не путем закручивания, а той же техникой мягкого забивания. Элемент вводится в ячеистую структуру, обеспечивая надежную сцепку целевой области с дополнительным функциональным компонентом.

Размеры газобетонных перемычек

Шириной такие перемычки бывают от 100 до 400 мм.
Высотой от 200 до 400 мм.
Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

размеры, опирание, как сделать своими руками

Залог долговечности любой постройки или конструкции – грамотный подход к армированию, что позволяет избежать появление трещин и других изъянов в период эксплуатации.
Армированные элементы нужны для повышения уровня прочности конструкции из газосиликата при возведении коттеджей и частных небольших домов.

Обязательно при строительстве проемов окон или дверей должны устанавливаться перемычки для газобетонных блоков.

Проекты домов из газобетонных блоков

Количество проектов 371

5 комнат
3 санузла

Проект Дома Саам

325.6² Общая площадь
16 x 17м Площадь застройки

от 9 299 000 р.
Срок возведения 158 дней

4 комнаты
2 санузла

Проект Дома Оптима

158² Общая площадь
11 x 9м Площадь застройки

от 2 133 000 р.
Срок возведения индивидуально

4 комнаты
2 санузла

Проект Дома Еловый

125.78² Общая площадь
10 x 13м Площадь застройки

от 4 096 000 р.
Срок возведения 88 дней

4 комнаты
2 санузла

Проект Дома Эридан

137.2² Общая площадь
10 x 10м Площадь застройки

от 4 498 000 р.
Срок возведения 91 день

3 комнаты
1 санузел

Проект Дома Висла 153

150² Общая площадь

от 1 891 500 р.
Срок возведения индивидуально

4 комнаты
2 санузла

Проект Дома СДМ-13

126² Общая площадь
11 x 8м Площадь застройки

от 2 772 000 р.
Срок возведения 90 дней

6 комнат
2 санузла

Проект Дома Классика Плюс

212² Общая площадь
12 x 11м Площадь застройки

от 2 925 600 р.
Срок возведения индивидуально

5 комнат
2 санузла

Проект Дома Датский

211.75² Общая площадь
8 x 15м Площадь застройки

индивидуальный расчет
Срок возведения 40 дней

10 комнат
4 санузла

Проект Дома Тульский пряник-2

366.6² Общая площадь

от 9 279 636 р.
Срок возведения 169 дней

9 комнат
4 санузла

Проект Дома Василий

352.3² Общая площадь
15 x 12м Площадь застройки

от 7 592 000 р.
Срок возведения 172 дня

8 комнат
2 санузла

Проект Дома Люкс

264. 8² Общая площадь
11 x 19м Площадь застройки

индивидуальный расчет
Срок возведения 145 дней

5 комнат
2 санузла

Проект Дома «Оптиум»

9 x 7м Площадь застройки

от 2 100 000 р.
Срок возведения 60 дней

5 комнат
3 санузла

Проект Дома Жасмин

283.42² Общая площадь
19 x 12м Площадь застройки

от 7 046 000 р.
Срок возведения 131 день

3 комнаты
2 санузла

Проект Дома Митрофанушка

133.9² Общая площадь
12 x 10м Площадь застройки

от 4 382 000 р.
Срок возведения 90 дней

4 комнаты
2 санузла

Проект Дома Маргаритка

222.9² Общая площадь
13 x 11м Площадь застройки

от 5 216 000 р.
Срок возведения 120 дней

3 комнаты
3 санузла

Проект Дома Финский

132.9² Общая площадь
11 x 9м Площадь застройки

от 4 158 000 р.
Срок возведения 89 дней

4 комнаты
2 санузла

Проект Дома Моя Маруся

170.6² Общая площадь
13 x 11м Площадь застройки

от 5 089 000 р.
Срок возведения 105 дней

6 комнат
3 санузла

Проект Дома Амур 528

500² Общая площадь

от 6 558 650 р.
Срок возведения индивидуально

3 комнаты
2 санузла

Проект Дома Дунай 123

120² Общая площадь

от 1 621 500 р.
Срок возведения индивидуально

4 комнаты
1 санузел

Проект Дома Хижина

150² Общая площадь
13 x 12м Площадь застройки

от 4 700 000 р.
Срок возведения 95 дней

Смотреть все проекты

Выясняем, что такое перемычки для газобетонных блоков, их основные виды и как они подбираются. Правильное использование и монтаж перемычек во время строительства дома из газобетонных блоков. Читайте статью до конца, и вы узнаете о том, какие виды перемычек существуют, на какие варианты обращать внимание при покупке и каких правил требуется придерживаться при монтаже изделий.

Перемычки являются неотъемлемым элементом при строительстве любых домов Источник www.ytong.ru

Что это такое

Перемычка представляет собой конструктивный элемент, который чаще всего используется для создания дверных и оконных проёмов. Изделие устанавливается в верхней части проёма, после чего на него осуществляется дальнейшая кладка кирпича, газобетонного блока или любого другого строительного материала. Среди задач, которые решает перемычка, выделяют:

придание максимальной надёжности конструкции стены;
создание формы оконной выемки;
создание основания для дальнейшего строительства.

На перемычку оказывается крайне высокая нагрузка, поэтому к данному изделию выдвигаются крайне высокие требования по прочности.

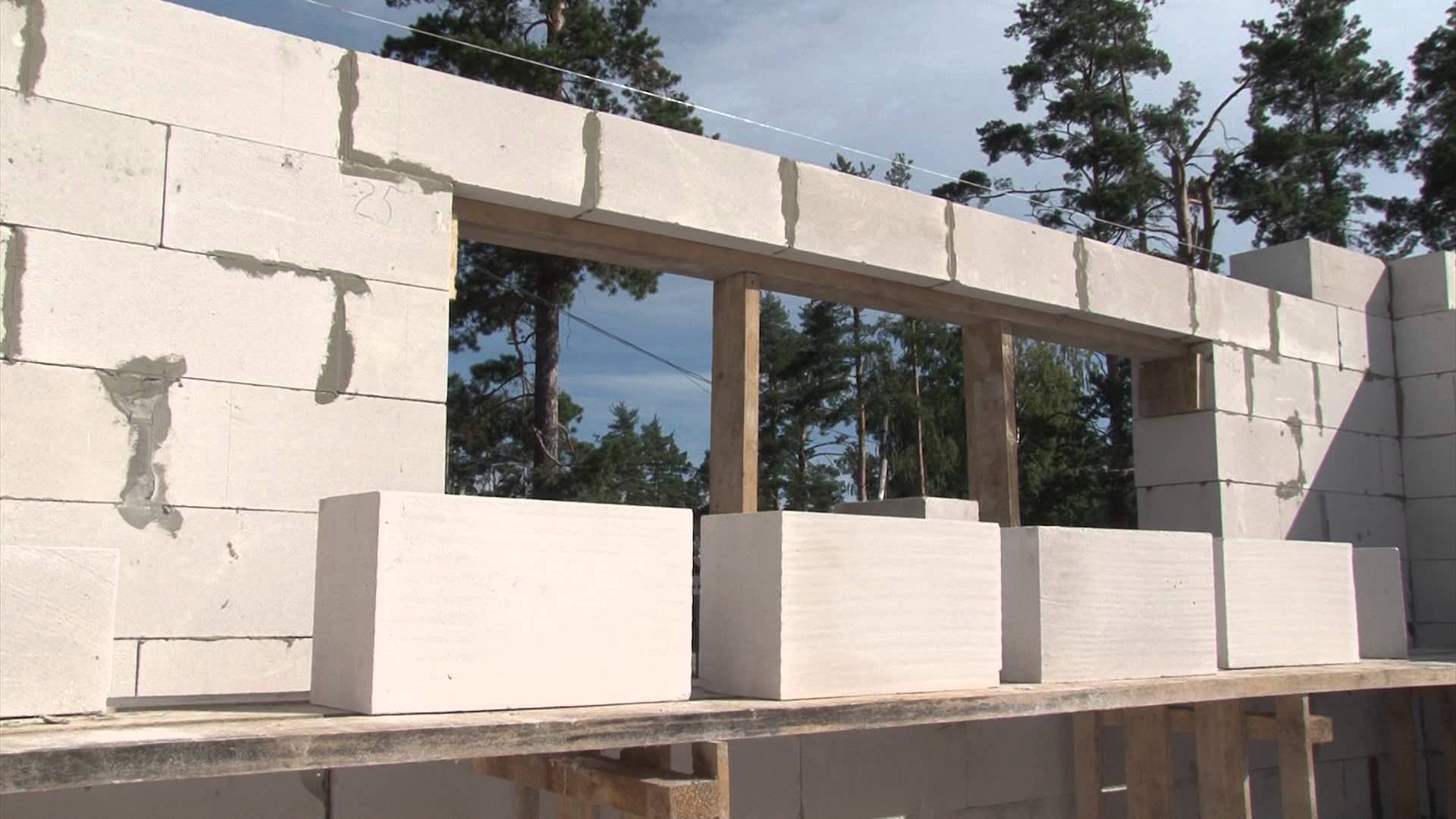

Перемычка может создаваться посредством заливки бетона в опалубку прямо на месте Источник klademkirpich.ru

На рынке реализуются разные по прочности и несущей способности балки. Расчёт всех материалов и конструктивных элементов, которые потребуются при строительстве, производится заранее. Специалисты учитывают, какая нагрузка будет давить на перемычку и подбирают подходящий вариант.

Основные виды

Оконные перемычки классифицируются по материалу исполнения и типу сборки. Существуют готовые варианты, которые изготавливаются в монолитном виде на производстве. Также выделяют сборные перемычки, которые создаются прямо во время монтажно-строительных работ.

Для создания оконных проёмов во время строительства дома из газобетонных блоков могут использоваться следующие варианты:

монолитные железобетонные;
монолитные газобетонные;
сборные из металлического уголка;
сборные из U-образных элементов.

Внешний вид и габариты отдельно взятых U-блоков Источник www.stroyportal.ru
У каждого вида перемычек имеются свои преимущества и конкретные условия, в которых он может применяться.

Железобетонные

Железобетонные перемычки отличаются высокой несущей способностью, большой массой и повышенной сопротивляемостью к неблагоприятным внешним воздействиям. При создании конструкция дополнительно армируется для получения максимально высоких прочностных характеристик.

Маркировка и размеры железобетонной перемычки отражаются в названии. Маркировка даёт информацию об основных характеристиках. Сокращения, которые используют все производители монолитных изделий, регламентированы ГОСТом. Например, в названии 2ПБ10-1 цифра 2 означает размер поперечного сечения, ПБ – тип изделия (бывают брусковые – ПБ, плитные – ПП, балочные – ПГ), цифра 10 – длину в дециметрах, цифра 1 – расчётную нагрузку в кН/м.

Некоторые варианты ЖБИ оборудованы строповочными петлями для более удобной погрузки Источник зжби4.рф

Минусом данного вида балок является высокая теплопроводность. Их можно использовать, только если в дальнейшем планируется создавать качественное утепление стен и всей конструкции в целом.

Смотрите также: Специализируются на проектировании и строительстве домов из газобетона

Газобетонные

Для создания оконных проёмов в частном доме достаточно часто используются брусковые газобетонные изделия. Среди их плюсов выделяют маленький вес, высокую несущую способность, низкую теплопроводность (такая же, как и у газобетонных блоков), простой монтаж.

Недостатком перемычек из газобетона является их более высокая цена по сравнению с аналогами. Однако при возведении частного дома не требуется создание большого количества оконных проёмов (как, например, в многоквартирном доме), поэтому покупка нескольких балок по чуть более высокой цене не приводит к существенному увеличению общих затрат на строительство.

Сборная конструкция из U-блоков

Сборные конструкции отличаются гораздо более низкой стоимостью, однако при их монтаже потребуется прилагать больше усилий. U-образный блок представляет собой несъёмный опалубочный элемент, который имеет свободную полость внутри.

Во внутреннюю полость могут укладываться теплоизоляционные материалы или заливаться бетон. Источник fabrika-betonov.ru

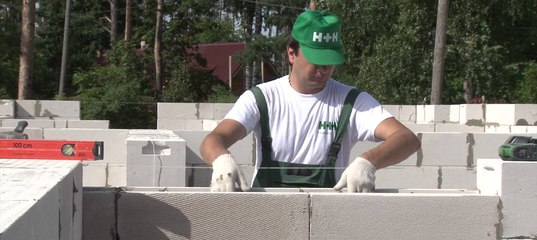

Перемычка из U-блоков создаётся следующим образом:

Осуществляется сборка блоков и их соединение друг с другом.
В полости размещается арматурный каркас.
Внутрь блоков заливается бетон. Заливку можно осуществлять как на земле, так и на месте конечной установки.

Из U-блоков можно создавать конструкции нужной ширины и длины без каких-либо проблем. Минусом использования блоков являются временные затраты. После заливки бетона нужно будет ждать, пока он наберёт прочность, и только потом продолжать строительство.

Перемычка из металлических уголков

Наиболее простым сборным вариантом считается перемычка, созданная с использованием металлических уголков. Данные изделия применяются для создания основы для укладки газобетонных блоков. Чаще всего для основы используется стальной профиль. Среди преимуществ перемычки из уголка в стене из газобетона выделяют:

крайне низкую стоимость;
быстрый монтаж;
надёжность.

Подбор профиля с необходимыми размерами и эксплуатационными характеристиками возможен только после точных замеров Источник www. megapolys.com

Как правильно подобрать

Чтобы правильно подобрать наиболее подходящее решение, необходимо обращать внимание на характеристики перемычки. Среди наиболее важных параметров выделяют:

материал исполнения;
уровень прочности;
габариты.

После определения требуемого размера и прочностных характеристик необходимо обратиться в компанию, которая занимается производством различных строительных материалов и элементов. Для работ можно приобретать готовые варианты, заказывать создание монолитной конструкции под индивидуальные параметры или покупать сборные элементы. Подбор размера железобетонной перемычки осуществляется под каждый оконный проем индивидуально.

Строительство коробки из газобетона бригадой профессиональных строителей занимает около 2-3 месяцев Источник house-hands.ru

Для чего используется

Газобетонная кладка над проемом подвергается серьезному давлению. Высокие нагрузки воздействуют на нее не только в период постройки дома, но и во время его эксплуатации. Для равномерного распределения нагрузки на проем следует провести установку арматурных прутьев с использование штробореза. После помещения арматуры в паз его заделывают раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учесть такие показатели, как доступность материала и длина перекрываемого пролета.

Основные правила монтирования

Конкретные этапы по установке перемычки над окнами зависят от того, какой вид изделия используется. Монолитные конструкции обычно устанавливаются без какой-либо подпорки с нижней части проёма. Сборные конструкции из U-блоков требуют создания временного деревянного помоста на уровне стенового проёма. Это позволяет избежать прогибов до момента, пока залитый бетон не наберёт прочность. Обычно помост держат под сборной балкой около 22 дней.

При использовании материалов с низкой теплопроводностью потребуется минимальное утепление дома Источник blockhouse66.ru

Среди правил, которых обязательно требуется придерживаться при монтаже, выделяют:

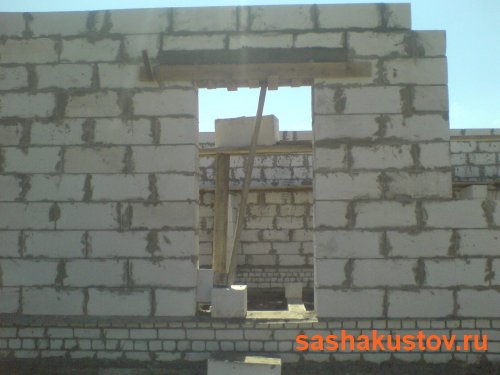

при кладке на уголки или на временную опалубку требуется использовать раствор с повышенным уровнем прочности;
для монтажа тяжеловесных конструкций необходимо использовать кран;
при заливке бетона обязательно применяется арматура;
все расчёты производятся заранее и с запасом по прочности;
готовые решения приобретаются только в проверенных строительных компаниях, которые предоставляют товар, соответствующий государственным стандартам.

Если перемычка над оконным проёмом будет недостаточной прочности, то дом может начать разрушаться. Создание или монтаж готовой балки – наиболее ответственный момент при кладке стены, от которого зависит общая прочность будущей постройки и её срок службы.

Строительством жилого дома из газобетонных блоков должны заниматься квалифицированные специалисты. Во время расчёта определяются размеры перемычек и их несущие возможности. При формировании оконных и дверных проёмов ни в коем случае нельзя торопиться. Если выбор был сделан в пользу заливки бетона, то нужно обязательно дождаться момента набора полной прочности раствора, прежде чем продолжать работы.

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Коротко о главном

При строительстве дома нужно уделить особое внимание созданию оконных проёмов, для чего используются специальные перемычки.

Если стена несущая, и планируется многоэтажная постройка, то желательно применять монолитные перемычки с высокой прочностью. В местах с небольшими оконными проёмами шириной до 1,7 м можно осуществлять обычную кладку, используя при этом временную подпорку.

Готовые высокопрочные перемычки закупаются заранее. До момента использования они хранятся вместе с другими стройматериалами в защищённом от дождя месте.

Оценок 0

Прочитать позже

Вывод

Монолитные железобетонные конструкции очень тяжелые, поэтому при оформлении проемов окна или дверей, целесообразно выбирать газобетонные изделия, которые можно установить легко. Они практичны и обладают хорошей теплоизоляцией, надежно держат кладку над проемом.

Важными моментами в строительстве при создании перемычек являются высота и ширина. При правильном расчете и монтаже, строение обретает надежность. Но, если расстояние для перекрытия очень большое, тогда выход в использовании монолитных балок из железобетона.

Как правильно построить дом из газобетона

Дверные и оконные перемычки

Дверные и оконные перемычки при строительстве дома из газобетона делать нужно. В газобетонных домах есть два варианта их создания.

Первый — железобетонная перемычка. Собирается опалубка, которая крепится прямо к стене. В неё укладывается вязаная арматура и заливается бетоном.

Её лучше утеплять дополнительно. Если этого не сделать, то появится мостик холода.

Совет. Очень часто, делая ж/б перемычки дверные и оконные перемычки, их не утепляют. Происходит это от того, что авторы проекта решают надеяться на дополнительное утепление. Как внешнее, так и внутреннее. Однако, газобетонные и пенобетонные блоки шириной от 400 мм самодостаточны в отношениях с теплом и холодом. Для них хватит штукатурки для защиты от влаги. Но через такие мостики холода будет поступать холод, который, станет охлаждать горячий воздух, поднимающийся наверх. То есть, чем больше мостиков холода в доме, тем лучше он охлаждается зимой и нагревается летом.

Однако дополнительное утепление может пригодиться, когда ширина блоков меньше 375 мм. Например, можно сделать вентилируемый фасад, либо просто обложить стены декоративным кирпичом на небольшом расстоянии от газобетона.

Второй способ — использование U-блоков. Это блоки с тремя стенками и выемкой посередине. Они устанавливаются в проём на деревянную опору, в них укладывается утеплитель, вязаная арматура и заливается бетоном. Когда бетон высыхает, получается самостоятельная перемычка. Можно убрать дерево.

Монолитный армированный пояс под перекрытия

Монолитный пояс в домах из газобетона или пенобетона нужен обязательно. Он выполняет несколько функций. Принимает на себя местную нагрузку от перекрытий, что особенно важно в домах с железобетонными перекрытиями. Но и в нашем случае с перекрытиями из дерева это важно, так как невесомых конструкций не бывает.

Армопояс должен быть единым по всей длине и нигде не прерываться. Так как он отлично выдерживает точечные нагрузки, которые могут быть губительны для наших блоков, то не позволит им растрескаться. Это может произойти, например, когда не совсем ровно установлена крыша и на одном углу возникает давление, которое сильнее, чем на других. Единый монолитный пояс не даст крыше ломать газобетон.

Совет. Иногда возникает ситуация, при которой в проекте дома монолитный пояс мешает художественной мысли. Например, нужно сделать окно на межэтажной площадке лестницы, но по этому месту как раз проходит армопояс. Если нет сейсмической активности, если грунты хорошие или есть песчаная подушка, если дом стоит на монолитном фундаменте, то можно сделать разрыв пояса. Это совет из серии плохих, но, в принципе, такое возможно.

Пояс поможет стенам выдержать неравномерную усадку грунта у фундамента, не треснуть и сохранить чёткое вертикальное положение.

Совет. Можно перед возведением дома пройтись по соседям и посмотреть на их дома. Как правило, если грунт в местности нестабильный, то от углов окон, от фундамента, либо просто по вертикали идут небольшие трещины. Если хозяин говорит, что это штукатурка потрескалась (и у некоторых его соседей тоже), то можете смело ему ответить, что проблема в стенах.

Кроме прочего, такой пояс необходим в местности с сейсмической активностью.

Перекрытия

У нашего дома перекрытия деревянные. Во-первых, такие перекрытия дышат. Во-вторых, они лёгкие. А в-третьих — дешёвые.

Перекрытия делят дом на этажи. В нашем случае использованы балки, соединяющие все стены в доме. Они должны опираться как на несущие, так и на межкомнатные стены.

Советы. Начинать укладывать балки стоит от краёв дома. Первые балки стоит крепко закрепить, затем можно приступить к укладке остальных. Боковые стороны и торцы балок необходимо пропитывать биозащитными и огнезащитными средствами. Так же края балок следует укатывать в рубероид.

Устанавливаются балки на монолитный ж/б пояс. Между ними укладывается газобетон и всё проклеивается. Балки нужно укладывать перпендикулярно длинной стороне дома. Чем меньше пролёт, тем больше можно делать шаг перекрытий (от 60 до 120 см).

(PDF) Экспериментальное исследование перемычек из автоклавного ячеистого бетона, усиленных стеклопластиком с наружной приклейкой

Ссылки

1. Даниэль И.М. и Ишай О. Инженерная механика композитных материалов, 2-е изд. Нью-Йорк: Издательство Оксфордского университета,

, 2006 г., стр. 528.

2. ТЦ Триантафиллу. Усиление каменных конструкций

с использованием стеклопластиковых ламинатов на эпоксидной основе. J Compos Constr

1998; 2: 96–104.

3. Гамильтон III HR и Долан CW.Прочность на изгиб

стен из стеклопластика, усиленного бетонной кладкой.

J Compos Constr 2001; 5: 170–178.

4. Valluzi MR, Tinazzi D и Modena C. Поведение на сдвиг каменных панелей

, усиленных ламинатом FRP. Constr

Build Mater 2002; 16: 409–416.

5. Эминага А. Внешнее усиление на изгиб газобетонных перемычек автоклавного твердения

листовыми полимерами, армированными волокном

, М.С. Диссертация, Департамент архитектуры

Инженерия, Государственный университет Пенсильвании, Университет

Парк, Пенсильвания, 2003, с.138.

6. Уддин Н., Фуад Ф.Х., Вайдья Ю.К., Хотпал А.К. и

Серрано-Перес Х.К. Структурное поведение армированного волокном полимера

: Автоклавные газобетонные панели. ACI

Struct J 2007; 104: 722–730.

7. Департаменты Сухопутных войск, ВМС и ВВС

(ДАНАФ). Конструктивное проектирование кирпичной кладки зданий.

Армейское техническое руководство TM 5-809-3/Navy NAVFAC

DM-2. 9/Air Force AFM 88-3, Вашингтон, округ Колумбия, 1992,

с.166.

8. Шер В. Экспертная оценка при проектировании и строительстве

железобетонной перемычки. Сделки CEBE 2004; 1:

37–55.

9. ASTM C 1623. Стандартная спецификация для изготовленных

перемычек из бетонной кладки. Западный Коншохокен, Пенсильвания:

Американское общество испытаний и материалов, 2006 г.

10. Стюарт М. «Проектирование армированной кладки и сборных железобетонных перемычек

», http://www.pdhonline.org/courses/s126 /

с126.хтм (2009).

11. Мейер У. Усиление конструкций углеродным волокном/

эпоксидные композиты. Constr Build Mater 1995; 9: 341–351.

12. Chajes MJ, Thomson TA и Tarantino B.

Армирование бетонных конструкций с использованием композитного материала, связанного снаружи

. В: Труды

Второго международного симпозиума RILEM по не-

металлической (FRP) арматуре для бетонных конструкций,

Гент, Бельгия, 1995, стр. 501–508.

13. ТЦ Триантафиллу. Усиление сдвига железобетонных балок

с использованием композитов FRP на эпоксидной основе. ACI

Struct J 1998; 95: 107–115.

14. Халифа А., Голд В.Дж., Нанни А. и Азиз М.И.А.

Вклад FRP, связанного снаружи, в сопротивление сдвигу

изгибаемых железобетонных элементов. ASCE J Compos Constr 1998; 2:

195–202.

15. Chaallal O, Shahawy M и Hassan M. Характеристики железобетонных тавровых балок

, усиленных на сдвиг полимерной тканью, армированной углеродным волокном

.Структура ACI J

2002; 99: 335–343.

16. Pellegrino C и Modena C. Армированный волокном полимер

усиление сдвига железобетонных балок с

поперечной стальной арматурой. J Compos Constr 2002; 6:

104–111.

17. Чен Дж.Ф. и Тенг Дж.Г. Прочность на сдвиг армированных волокном

усиленных полимером железобетонных балок:

волокно

армированных полимером на разрыв. J Struct Eng-ASCE 2003;

129: 615–625.

18. АКИ 440.2R-02. Руководство по проектированию и строительству

систем FRP с наружным приклеиванием для усиления бетонных

конструкций. Фармингтон-Хиллз, Мичиган: Американский институт бетона

, 2002 г., стр. 45.

19. Гарсез М., Менегетти Л. и Пинту да Силва Филью Л.С.

Конструктивные характеристики железобетонных балок после усиления

с использованием углеродных, арамидных и стеклянных систем FRP. ASCE J

Compos Constr 2008; 12: 522–530.

20.Виттманн Ф.Х. (ред.). Автоклавный газобетон, влаго-

свойства. В: Материалы Международного симпозиума RILEM

по автоклавному газобетону

, Лозанна, Швейцария, 1983.

21. Wittmann FH. (ред.). Достижения в автоклавном газобетоне

. В: Труды 3-го Международного симпозиума RILEM

по автоклавному газобетону

, Цюрих, Швейцария, 1992.

22. Snow CA. Сравнительное исследование свойств материала

и структурного поведения изделий из газобетона. Диссертация МС.

Кафедра

Гражданского и экологического строительства,

Университет Алабамы, Бирмингем, 1999 г.

23. ASTM C 1452. Стандартная спецификация для армированных авто-

клееных газобетонных элементов. West Conshohocken,

PA: American Society of Testing and Materials, 2000.

24. ASTM C 1591. Стандартный метод испытаний для определения

модуля упругости AAC. Западный Коншохокен,

Пенсильвания: Американское общество испытаний и материалов, 2004 г.

25. Ши С. и Фуад Ф.Х. (ред.). Автоклавный пенобетон –

Свойства и конструкция. ACI SP-226. Фармингтон

Хиллз, Мичиган: Американский институт бетона, 2005, стр. 152.

26. Паркер К.К., Таннер Дж.Е. и Варела Дж.Л. Оценка методов

ASTM для определения прочности на растяжение при раскалывании

в бетоне, кирпичной кладке и автоклавном ячеистом бетоне.

JAI 2007; 4: 12.

27. Ханецка К. Напряжения сцепления газобетона и шлипсов арматурных

стержней. В: Wittmann FH (ed.) Достижения в авто-

ячеистом бетоне. Роттердам: Балкема, 1992,

, стр. 181–186.

28. РИЛЕМ 78-МСА и 51-АЛК. Автоклавный газобетон

свойства бетона: испытания и проектирование – RILEM рекомендует

практика. Абингдон, Оксон, Великобритания: Re

Union Internationale

des Laboratoires et Experts des Mate

riaux, Technical

Committees, Taylor & Francis, 1993, стр.404.

29. БАСФ Химическая компания. «Система усиления Mbrace Composite

», документ BASF_MBrace_

12AP/v1_0509, http://www.basf-cc.com.au/SiteCollection

Documents/MBrace.pdf (2009 г.).

30. Эль-Михильми М.Т. и Тедеско Дж.В. Анализ железобетонных балок

, усиленных ламинатом FRP.

J Struct Eng-ASCE 2000; 126: 684–691.

31. Triantafillou TC и Antonopoulos CP. Расчет бетонных изгибаемых элементов

, усиленных при сдвиге стеклопластиком.

J Compos Constr-ASCE 2000; 4: 198–205.

32. Deniaud C и Cheng JJR. Железобетонные тавровые балки

, усиленные на сдвиг фибропластовыми листами

. J Compos Constr 2003; 7: 302–310.

3336 Journal of Reinforced Plastics and Composites 29(22)

в библиотеках Университета Канзаса, 19 января 2015 г. Перемычки газобетонные

Начертите этот узел согласно вашему пониманию и моему мнению.
Стрелками обозначьте кратчайшие расстояния (мостики холода) вокруг проема на расстоянии до полуметра.
Если получится не на мой взгляд, то выкладывайте чертеж сюда и мы его обсудим со всем миром
Я просто сказал, что мост холода будет один и тот же в случае четверти и в случае четверти без, но с утеплением снаружи (псевдочетверть из ваты, пенопласта, гипса). То есть нет никакой разницы, формировать ли настоящую четверть выпиливанием сразу или потом, при внешней отделке, делать псевдочетверть.
Про наличие или отсутствие других приемов, более-менее эффективных, чем этот, я ничего не утверждал
А П-образная балка и, особенно перемычка, дадут вам такой мостик холода, что вопрос о кварталы можно закрыть как «незначительные»
Перемычка мостика холода не даст, так как тоже из газобетона. Только промышленно армированные. Я написал «готовые перемычки».
Перед укладкой арматуры и заливкой бетона в U-блоки укладывается еще один слой утеплителя по технологии.Поэтому если они и холоднее основной кладки, то, наверное, ненамного.
А как формировать в них верхнюю четверть — понятия не имею. В готовых перемычках, судя по документации, этого сделать просто нельзя.
Поэтому пытаюсь понять, как максимально правильно сделать оконные проемы в газобетонном доме с однослойной стеной. И как после этого правильно установить windows.
На другом форуме нашел следующую информацию (орфография сохранена):
у нас оконные четверти строители вырезали болгаркой в вертикальных рядах оконных проемов.Это делается для того, чтобы окно по бокам «пряталось» изнутри за кладку (3-5 см), чтобы не было сплошной сквозной щели по всему периметру окна. Наши оконники рассказали, что окна, вставленные в проемы без четвертей, легче вытаскивать («болты», которыми окна крепятся к проему, срезаны, а при наличии четвертей доступ к этим «болтам» закрыт). Кроме того, щели между проемом и окном, вставленным без четвертей, снаружи нужно зашивать планками, а это не эстетично.
То есть сделали две четверти из трех. С верхней четвертью проблема никак не решена. Аргумент о том, что окна легче выдергивать в данном случае наверное смешной, так как разбить его еще проще. Да и газобетон не настолько прочен, чтобы четверть его стала какой-то серьезной преградой.
На собственном опыте пришел к следующему выводу:
Стены из облицовочного кирпича делают с четвертями, а стены под штукатурку и другие виды отделки делают без четвертей.Кварталы выполнены вместе с отделкой наружных стен штукатуркой. Изготовление четверти путем надрезания и вырезания внутренней части является наиболее трудоемким вариантом,
в этом случае еще необходимо учитывать достаточность опоры перемычки.
При однородных стенах необходимо дополнительно утеплять откосы от промерзания,
так как в этих конструкциях самым слабым местом является откос.
если наружная отделка- лицевой кирпич, то вопрос с четвертями решается на этапе кладки.Если фасад оштукатурен, то примыкание окна закрывается откосами, которые обычно изготавливаются из экструдированного пенополистирола. У меня дом из газобетона и в фасадных работах откосы сделаны так.
То есть вроде бы советуют договариваться с производителями и делать это без четверти. А затем при фасадных работах сделать псевдочетверть из пенополистирола и штукатурки.
Хочу понять, как сделать так, чтобы не напоказ, а как «для себя»

Армированные перемычки являются неотъемлемой частью технологии строительства из газобетона.Задача прыгуна держать нагрузку от более высоких блоков, армопоясов и всего, что давит на прыгуна. Так что армирование должно проводиться строго по технологии и расчетам.

При возведении самодельной перемычки необходимо учитывать следующие моменты:

Во сколько планируется открытие?
Мне нужно его изолировать.
Какой диаметр арматуры использовать.
Какая схема армирования.
Насколько притолока должна упираться в стену.
Нужно ли армировать ряд газоблоков под перемычкой.
Как сделать опалубку перемычки.
Бетон какой марки использовать.
Сколько ждать застывания бетона.

На все эти вопросы мы постараемся ответить в этой статье.

Для начала у вас есть несколько вариантов устройства перемычки, а именно:

Залейте бетонной перемычкой U-образные блоки.
Залить бетонную перемычку в деревянную опалубку.
Купить готовую перемычку из газобетона.

Ряд газобетона, на который опирается перемычка, должен быть усилен двумя арматурными стержнями диаметром 8. Армирование должно быть не менее 900 мм с обеих сторон перемычки.

Это сделано потому, что перемычка и более высокие элементы стены точечно давит на точки опоры перемычки, создавая сильные точечные нагрузки на газобетон. А во избежание трещин эти места необходимо армировать.

Также напоминаем об усилении подоконника, об этом можно прочитать по ссылке.

Толщина перемычки должна соответствовать толщине стены. Перемычки делают как для несущих толстых стен, так и для тонких внутренних перегородок. С учетом этого необходимо определить способ возведения перемычек.

Если проем в наружной несущей очень длинный, и требуется максимальная прочность перемычки, то перемычку лучше делать по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен располагаться со стороны улицы, а его толщина должна быть не менее 50 мм во избежание мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы она не провисала под тяжестью бетона, и чтобы не лопнула под разрывной нагрузкой жидкого бетона.

Нижняя часть переборки работает на растяжение, то есть основная работа арматуры приходится на нижние стержни арматуры.Отсюда следует, что нижняя арматура перемычки должна быть более мощной, что обеспечивает применение арматуры большего диаметра, а также большого количества стержней.

Поскольку газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальными прогибами, во избежание появления трещин в кладке.

Армирование ответственной (длинной) перемычки необходимо производить строго по расчетам! Но мы напишем вам несколько рекомендаций.

Для проемов длиной более 1500 мм необходимо использовать качественную ребристую арматуру диаметром 10-14 мм, количество нижних стержней должно быть от 3 до 6, количество верхних стержней — 2-4. Чем меньше диаметр арматуры, тем больше стержней нужно использовать.

Армокаркас обычно вяжется проволокой. Не все фитинги предназначены для сварки.

Для каркаса (поперечной арматуры) подходят стержни 6 диаметров.Задача рамы – удерживать рабочий клапан в правильном положении. Расстояние между рамами должно быть от 150 до 400 мм.

Сама перемычка должна упираться в стену не менее чем на 250 мм, а если перемычка длинная, то опора должна быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350 с последующим уплотнением.

Для обычных оконных и дверных проемов лучше всего подойдут U-блоки, так как они представляют собой готовую несъемную опалубку, и для них требуется минимальное утепление – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самому, выпилив желоб в обычном газоблоке нужного размера. Вырезать нужно кусками, пилой по газобетону, а потом ломать от этих кусков.

Для U-блоков нужно соорудить простую, но жесткую опору, которая будет их держать + нужно учитывать вес арматуры и бетона.

Сама арматура в таких перемычках представляет собой каркас из 4-6 стержней арматуры диаметром от 10 до 12 мм.Расстояние между рамами 150-300 мм.

Опора перемычки на стену должна быть не менее 200 мм. Не забываем про защитный слой бетона – 40мм.

Через сколько дней можно нагружать перемычку

Для начала, когда вы залили бетон в опалубку, ее необходимо накрыть пленкой, чтобы из бетона не ушла влага, и бетон смог набрать необходимую прочность. Также саму перемычку иногда приходится проливать водой.

В таком состоянии перемычка должна простоять не менее 5-7 дней. Учтите, что чем выше температура, тем быстрее бетон набирает прочность. В холодное время опалубку лучше оставить на две недели.

При теплой погоде опалубку можно снять и продолжить последующую укладку газобетона в течение недели после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 дней.

Готовые газобетонные перемычки – удачное решение, позволяющее значительно сэкономить время при строительстве.Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать, пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки довольно много весят, и без крана вряд ли получится их смонтировать. Хотя есть тонкие перемычки весом по 70 кг каждая, их можно установить силами двух человек.

Армирование готовых перемычек выполнено из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Ширина таких перемычек от 100 до 400 мм.
Высота от 200 до 400 мм.
Длина от 1300 до 3000 мм.

Использование готовых перемычек из газобетона весьма оправдано, если нужно построить дом в кратчайшие сроки, а также если количество перемычек в доме очень велико.

Перемычки из газобетона своими руками

В нашем прайсе на джемперы от производителя Bonolit большой ассортимент высокого качества с размерами, прочностью и актуальными ценами.Для удобства вашей покупки мы организуем доставку и разгрузку в любой удобный для вас день и время. Для постоянных клиентов действует специальная цена и гибкая система скидок.

руб.

Наименование продукта	Размеры, мм.	Объем, м3 .	Цена товара
Перемычка 1200*100	1200x100x250	0. 03	375 руб.

Перемычка 1500*100	1500x100x250	0,0375	469 р

Перемычка 2000*100	2000x100x250	0,05	625 руб

Перемычка 1200*150	1200x150x250	0.045	563 р

Перемычка 1500*150	1500x150x250	0,05625	704

Перемычка 2000*150	2000x150x250	0,075	руб. 938

Перемычка 2500*150	2500x150x250	0. 09375	1 172 руб.

Перемычка 3000*150	3000x150x250	0,1125	1 408 руб.

Перемычка 1500*200	1500x200x250	0,075	руб. 938

Перемычка 2000*200	2000x200x250	0.1	1 250 руб.

Перемычка 2500*200	2500x200x250	0,125	1 564 руб.

Перемычка 3000*200	3000x200x250	0,15	1 875 руб.

Перемычка 1500*300	1500x300x250	0. 1125	1 408 руб.

Перемычка 2000*300	2000x300x250	0,15	1 875 руб.

Перемычка 2500*300	2500х300х250	0,1875	2 344 руб.

Перемычка 3000*300	3000x300x250	0.225	2 812 руб.

Купить газобетонные перемычки по низкой цене

7 причин купить железобетонные перемычки ТМ Поритеп.

Сегодня на строительном рынке можно найти множество предложений перемычек с разными свойствами, назначением и ценовым диапазоном. Такое разнообразие часто смущает покупателя. В этой статье мы поможем вам решить вопрос: «Какие джемперы выбрать?» Чтобы было дешево, сердито и, главное, качественно.

По отзывам профессиональных строителей и опытных покупателей, умеющих считать свои деньги, железобетонные перемычки ТМ Поритеп имеют преимущество в качестве и цене.

Вот 7 причин, по которым люди их покупают:

Во-первых, высокое качество. Армирование перемычек ТМ Поритеп выполнено из сварных каркасов из арматуры по ГОСТ 5781 и ГОСТ 52544, что обеспечивает большой запас прочности. В производстве применяется автоклавный газобетон по ГОСТ 31360-2007, класс прочности на сжатие — В 3.5, марка средней плотности Д600 (Д500), коэффициент теплопроводности в сухом состоянии/в условиях эксплуатации (В) [Вт/м∙°С] 0,12/0,147 (ГОСТ 31359-2007). Алюмосиликатная добавка повышает прочность материала при тех же плотностях, морозостойкость (не ниже F 75), уменьшает усадку при сушке, придает стойкость к кислотам и щелочам.

Во-вторых, широкий спектр применения. Железобетонные перемычки применимы для самонесущих стен до 5 этажей и ненесущих без любой этажности. Они позволяют расположить их для наиболее применяемых толщин стен, позволяют перекрывать различные пролеты при одинаковой длине перемычки, что на практике позволяет перекрывать трехметровой перемычкой проемы 2,5 м и менее. Кроме того, железобетонные переборки намного легче по сравнению с железобетонными и монолитными переборками, поэтому не требуется механизированных грузоподъемных средств.

В-третьих, безопасность и экологичность. Железобетонные перемычки ТМ Поритеп имеют высокий коэффициент огнестойкости по сравнению с полистиролбетонными перемычками и способны выдерживать одностороннее воздействие огня до 6 часов без изменения несущей способности, теплопроводности и целостности конструкции.При пожаре они не выделяют в атмосферу токсичных элементов.

В-четвертых, они обеспечивают хорошую теплоизоляцию. Давно известно, что при использовании железобетонных перемычек образуются «мостики холода», из-за чего строителям приходится дополнительно утеплять пол разными способами. Это отнимает время, требует дополнительных затрат на материалы и усложняет процесс строительства как все. Плохая теплоизоляция впоследствии приведет к увеличению расходов на отопление готового помещения.Железобетонные перемычки ТМ Поритеп обладают отличной теплоизоляцией и не требуют дополнительных доработок.

Пятое — правильная геометрическая форма. Перегородки из железобетона из газобетона изготавливаются на современном оборудовании, позволяющем добиться высокой точности геометрических форм, которой раньше не было. Благодаря этому свойству железобетонные перемычки ТМ Поритеп создают надежность и долговечность несущих конструкций.

В-шестых — эстетичный внешний вид и простота облицовки.При возведении зданий из газобетона толщина и высота перемычек полностью совпадают с размерами газобетонных блоков. Это обеспечивает равномерную поверхность стены для оштукатуривания или нанесения фасадной краски. Отсутствие монтажных петель, в отличие от железобетонных перекрытий, не требует дополнительных работ по их удалению.

Седьмой — экономит ваше время. Железобетонные перемычки ТМ Поритеп – это готовый продукт. Железобетонные перемычки – это изделие, требующее доработки, а это время и труд.Выбор в пользу качественных, безопасных, функциональных, армированных газобетонных перемычек ТМ Поритеп очевиден.

Основной задачей оконных систем является защита от непогоды, сохранение тепла в доме. От правильной установки окон зависят безопасность и долговечность.

Так как газобетон очень легко пилится, с помощью специального уголка можно легко получить идеально ровный оконный проем.

Газобетонная кладка над окном испытывает большую нагрузку не только при возведении здания, но и при дальнейшей эксплуатации.

Элементы арматуры здания из газобетонных блоков: 1 — стена из газобетонных блоков; 2 — арматура в местах стыков между плитами перекрытия; 3 — железобетонный пояс; 4 — элементы армопоясной изоляции; 5 — армирование опорных зон перемычек; 6 — усиление подоконника; 7 — армирование глухих стен большой площади; 8 — усиление опорного шва.

В стандартном случае для равномерного распределения нагрузки на боковые части всего оконного проема (и перегородки) арматура устанавливается с помощью штробореза так, чтобы 12-мм арматура легко вошла в паз.Последний заполняется раствором, а внутрь паза укладывается арматура так, чтобы ее концы выступали более чем на полметра.

Деревянные коробки для окон в доме из газобетона выполняются без пазов. После распиливания и строгания брусков необходимого размера выбираются четверти и пазы. На обоих концах каждой планки вырезаются шипы и петельки. Далее собираем «мозаику» в коробку. Часто нижнюю планку оставляют нетронутой.

Технология возведения окон и перегородок зависит от применяемых несущих или ненесущих перемычек, узлов опирания на стены.Если используются оконные рамы, их вставляют в проем и закрепляют гвоздями или анкерными болтами.

Швы между стеной и коробом утепляются пенополиуретаном или минеральной плитой.

Установка перемычек над оконными проемами – сложный этап работ, требующий внимательности, усердия и соблюдения технологии. Опора любой перемычки на газобетонную стену должна быть установлена на длину более 2 м. Далее вскрытие производится следующим образом.С учетом толщины стен ставят одну или две перемычки, расположенные плотно друг к другу. Если окно имеет ширину 1,2 м и более, его необходимо усилить, удлинив опору до 2,5 м.

Схема перемычки.

При строительстве зданий из газоблока применяются следующие перемычки:

В зависимости от зоны армирования:

несущие армируются в растянутой зоне рабочей арматурой, рассчитанной на прочность при изгибе, опорном разрезе, прогибе, поперечном усилии;
ненесущие конструктивно армированы (газовые и железобетонные перемычки).

В зависимости от используемого материала:

газобетонные, подразделяемые на перемычки из П-образных газобетонных блоков и армированные перемычки из газобетона;
;
деревянный;
— уголки, двутавры, швеллеры.

Установка перемычек

Вариант установки опалубки для заливки перемычки.

Оконные проемы и перегородки в газобетонных стенах перегораживают сборными перемычками из бруса или монолита.Сборно-монолитные перемычки производятся из П-образных блоков тяжелого бетона (М200) с помощью несъемной опалубки. П-блоки представляют собой газобетонные блоки, изготовленные определенного формата, в сечении которых выполняется армирование. Стены U-блока выполняют функцию опалубки (несущей способности) для монолитных перемычек и теплоизоляции. Каркас изготовлен из стальной арматуры класса А III. Сборные переборки в зависимости от размеров и веса могут изготавливаться грузоподъемными механизмами или вручную своими руками.Далее перемычки укладываются только на раствор, используемый для кладки стен. Оконный проем в газобетоне не имеет четверти. Деревянные ящики скрепляются оцинкованными гвоздями или металлическими ершами. Щели между оконным проемом и коробкой заделывают утеплителем эластичными прокладками или пеной, откосы обрабатывают штукатуркой.

Пороги наружных стен защищены стальным водостоком с крыши.

Варианты утепления перемычки над проемом в стене из газобетонных блоков.

Оконный проем перекрывается П-образными блоками (сборно-монолитными перемычками) в несколько этапов.

Монтаж U-блоков широкой частью к внешней стороне стен на подготовленное основание на глубину не менее 2,5 м. Чтобы исключить провисание перемычки, опора окон должна быть надежной.
Оконный проем тоже требует оклейки. Вертикальные швы между U-образными блоками проклеиваются раствором для тонкой работы по шитью.
Проверка ровности кладки блоков строительным уровнем и при необходимости выравнивание кладки резиновым молотком.
Чтобы правильно оформить проем, нужно выполнить армирование. Арматура (каркас) укладывается в образовавшуюся полость между углублениями U-блоков таким образом, чтобы обеспечить перекрытие бетона со всех сторон.
Изоляционная кладка (например, пенополистирол) между арматурой и внешней стенкой U-блока.
Проем смачивается водой в районе U-образной переборки.
Заполнение пустот блоков утрамбованным мелкозернистым бетоном.Состав бетона и арматуры подбирается с учетом воспринимаемой нагрузки.
Выравнивание бетонной поверхности.
Удаление временных опор после полного схватывания бетонного раствора в П-образных газобетонных блоках.

Монтаж армированных перемычек

Расположение анкеров в районе оконных и дверных проемов при облицовке газобетонных стен кирпичом: 1. Стена облицовочная из кирпича.2. Якорь.

Для упрощения работы можно приобрести готовые прямоугольные в сечении перемычки из армированного газобетона автоклавного твердения, которые перекрывают пролеты окон и перегородок не более 2,5 м. Армированные перемычки отличаются прочностью, благодаря объемному стальному каркасу, покрытому антикоррозийным составом. Также они имеют равномерное распределение нагрузки, что упрощает подбор перемычек. Основная проблема при строительстве домов из газобетона – появление мостиков холода из окон. Теплопроводность железобетонной перемычки низкая, вследствие чего исчезает вероятность возникновения мостиков холода. В результате монтажа таких перемычек получается однородное основание под оштукатуривание. Существует множество размеров перемычки, подходящей для любой ширины блоков. Таким образом, армированные перемычки имеют ряд преимуществ. Во-первых, низкая теплопроводность. Во-вторых, легкий вес. В-третьих, высокая огнестойкость. Наконец, точные геометрические размеры. Этот вариант значительно экономит время на возведение зданий и является наиболее экологичным.

Усиленная переборка используется как однопролетная балка, воспринимающая нагрузку по всей длине.

Схема расположения узлов крепления коробки оконного блока в стенном проеме: 1- места несъемного крепления конструкции к стене.

Для получения перемычки необходимой ширины окна выполняем несколько действий:

Комбинацию армированных перемычек изготавливаем подъемным транспортом, например, краном или своими силами. Установите перемычку стрелкой вверх. Глубина опоры должна быть не менее 25 см, оптимальнее – 30 см кладки, ширина – равна ширине блока, высота – равна высоте одного или двух блоков. Также можно использовать сразу две перемычки. Монтаж оконной опоры осуществляется только в монолитных блоках.
Скрепляем перемычки между собой и в местах опоры клеем или раствором для мелкошовных работ. Ни в коем случае нельзя деформировать перемычку с целью ее укорачивания, сверления отверстий и каким-либо образом нарушать целостность поперечного сечения блока.В противном случае это приведет к потере теплозащиты, деформации и прогибу.
Очередную перемычку ставим плотно друг к другу с помощью резинового молотка.
Поверхность перемычек выравниваем рубанком.
Ждем схватывания смеси для мелкошовной кладки.

Установка перемычки из металлического уголка

Заливка монолитной бетонной перемычки.

Газобетон легко режется специальной пилой. Специальный уголок способствует оптимально ровному срезу, в результате чего подобрать нужный размер блока для окна не составит труда. Важно отметить, что обрезанный блок вставляется более метра в длину. С помощью заранее купленных блоков разного размера вы легко сможете отрегулировать высоту окон либо подрезая блок, либо подбирая блоки разного размера.

Бетонные перемычки, обладающие свойством высокой теплопроводности, в отличие от газобетонных, требуют дополнительного утепления, например, с применением полистирола.Процесс трудоемкий (газобетон, полистирол, бетон) и требует профессионального вмешательства. Такие перемычки лучше устанавливать на широкие окна. Кроме того, утеплитель будет способствовать ослаблению каркаса, потере паропроницаемости. Последнее способствует образованию конденсата и плесени внутри окна.

Одним из самых надежных и простых способов установки газобетонных блоков на перемычки является укладка перемычек из металлического уголка в тело газобетонного блока на расстоянии 1/3 ширины от края. Если ширина окон до 1,2 м, то подойдет 50-й угол, если до 2 м – 75-й угол. Металлический уголок отличается своей прочностью, следовательно, способностью удерживать ряд склеенных газосиликатных блоков. Для обеспечения максимальной прочности стены газобетон укладывают на клей с перевязкой. Преимущество металлического уголка в том, что кладка снаружи выглядит однородной. Размеры железобетонных перемычек зависят от нагрузки окон и перегородок, давления от незакрепленной кладки.Различают следующие профили перемычек:

швеллеры, двутавры;
;
;
.

По конструктивным соображениям для более удобной кладки газобетона оптимальнее использовать четыре уголка вместо двух. Металлопрокатные профили должны опираться на стену более чем на 25 см, а в сейсмоопасных районах – на 40-50 см.

Применение монолитных железобетонных перемычек – трудоемкий процесс. В технологию установки такой перемычки входит:

выбор высоты;
арматура;
установка опалубки;
опора опалубки;
арматура для вязки;
Арматурное бетонирование.

Деревянные перемычки – наиболее экономичный вариант с низким коэффициентом теплопроводности. Главный недостаток – ненадежность, которую будут иметь проемы, ввиду этого использование перемычек из дерева нецелесообразно.

Установка оконного блока

Установка оконного блока.

Для исключения образования щелей, конденсата, плесени, грибка, снижения звукоизоляции необходимо выполнить все технологические приемы:

Выравнивание поверхности откосов кладки.
Пропитка проема грунтовкой.
Удаление грязи, мусора.
Нанесение грунтовки на отверстия в местах приклеивания лент.
Утепление внутренних откосов.
Подготовка уплотнительных и изоляционных лент, равных ширине окна плюс 2 см.
Приклеивание пароизоляционной ленты шириной 60 мм на вертикальную и горизонтальную верхнюю стороны откоса на расстоянии 30 мм от каждой стороны проема с помощью стопорной планки. Не вытягивайте ленту. Клеить ленту нужно ровным слоем без пузырей и складок.
Тщательное заполнение ленты в местах стыков (допускается стыковка сверху вниз, не более одной на отверстие).
Приклеивание паропроницаемой уплотнительной ленты сначала на вертикальные стороны, затем на горизонтальный потолок, которую можно укладывать как на раму, так и на поверхность оконного проема. В этом случае защитная бумажная лента удаляется. Поперечное сечение паропроницаемой ленты должно составлять более 70 % длины прижима ленты к окну.
Установка и крепление окна так, чтобы не порвать ленты, приклеенные к оконному проему.
Вставка несущих блоков, не мешающих креплению лент.
Заполнение предварительно смоченных швов пенополиуретаном для тепло-, звукоизоляции и долговечности равномерно снизу вверх, толщиной 40 мм.
Приклеивание свободного края пароизоляционной ленты к поверхности блока.
Крепление наличников, водостока и подоконника.
Герметизация открытых трещин.

Список инструментов и материалов

Установка окна в проем.

Необходимые инструменты:

молоток;
штроборез;
;
;
терка;
;
;
резиновый молоток;
;
рулетка;
Мастер в норме;
шпатель;
уровень линейки, правило;
со специальной насадкой;
бетономешалка;
перчатки;
.

Необходимые материалы:

пенополистирол;
;
U-блоки/перемычки из газобетона;
оцинкованные гвозди/металлические ерши;
для чистовых шовных работ;
бетонный раствор;
;
.

Материалы для бетонного раствора:

цемент;
вода;
;
или готовое решение.

Правильное армирование объектов из газобетонных материалов считается залогом длительной эксплуатации конструкции, позволяет предотвратить образование трещин и деформаций. Перемычки из газобетонных блоков применяются для повышения уровня прочности газосиликатных стен коттеджей и малоэтажных домов. Эти элементы монтируются в процессе обустройства проемов. Эта мера позволяет перераспределить нагрузки от перекрытий и верхних этажей, исключив образование щелей в зоне проема.

Элементы из железа и бетона считаются холодными и предполагают дополнительную изоляцию.

Перемычки из газобетона имеют такую же теплопроводность, как и блочный материал.

Для перекрытия зон технологических проемов в газобетонных стенах устанавливаются перемычки следующих типов:

заводского изготовления;
Элементы П-образные сборные;
конструкции с применением металлических уголков;
изделий монолитного типа.

Вариант перекрытия полностью зависит от длины всей конструкции. Для укрепления трех и более метров делают монолитные элементы. Участок проема от 3 до 1,2 м допускается перекрывать П-образными блоками.

На проемах, ширина которых менее 1,2 м, перемычки допускается не устанавливать, если до верхнего края стены находится не менее 2/3 длины проема.

Сборная перемычка из газобетона

Высота закаленного в автоклавной установке материала 20 и 25 см.Размер опоры должен быть не менее 25 см. Чтобы высота кладки не нарушалась, делаются дополнительные изделия.

Для оконной перемычки подберите необходимое количество газобетонных брусков, толщина которых не превышает размеров проема. При толщине стены 400 мм можно установить пару брусков 150 мм и один 100 мм.

Стандартные размеры перемычек для стен из газобетонных блоков следующие:

Весь материал, изготовленный в промышленных условиях, полностью соответствует требованиям ГОСТ, имеет малый вес и легко монтируется на клей.

После установки перемычки поверхность остается ровной, что упрощает отделку. Единственным недостатком продукции является высокая стоимость.

Перемычка в несъемной опалубке: правила монтажа

Использование U-образного материала значительно облегчает перекрытие площадей проема. Размеры блоков такой формы совпадают с параметрами обычных стеновых камней. Монтаж можно произвести вручную без использования специального оборудования.

При монтаже сборной оконной перемычки в доме из газобетона используется обычный клеевой раствор.Утолщенная внешняя стенка создает защиту от потери тепла. В качестве дополнения на такую стену укладывается изоляционный материал в виде минерализованной ваты или пенопласта.

U-блок считается сборным элементом, типовые параметры которого позволяют подобрать необходимый размер по длине. Внутри имеется специальный лоток для укладки арматурного каркаса и заливки бетона.

Установка осуществляется следующим образом:

Готовится жесткое основание для сборки фигурных блоков по срезу крайней секции проема. Чтобы в процессе заливки не образовывались прогибы, основание в определенных точках подпирают металлические трубы или деревянные бруски.
Блоки укладываются вдоль площадки, вдоль стен устраивается нахлест длиной 25 см. При этом элементы несущей стены не должны иметь трещин и других деформаций.
Утолщенная стенка размещена снаружи; вдоль этого края допускается использование изоляционного материала. Торцы лотка склеиваются раствором, приготовленным в соответствии с инструкциями производителя.
В лоток укладывают каркас из арматуры, прутья которого скрепляют вязальной проволокой с шагом сорок-пятьдесят сантиметров.
П-образная форма блока заливается бетонным составом марки М200, отличающимся мягкой консистенцией.
Во время заливки должно быть достигнуто равномерное заполнение полости и охват металлических стержней. Для этого раствор наносится слоями, выравнивается кельмой.
Демонтаж платформы разрешается через три недели.

П-образная перемычка из газобетона над окном может быть собрана другим способом. На поверхности земли или в помещении площадку выравнивают, устраивают устойчивое основание, для чего рекомендуется использовать деревянный настил.

Перемычка желоба изготавливается необходимой длины, блоки соединяются клеем. Монтируется арматура, заливается раствор по уже знакомой технологии.

Двадцать один день спустя перемычка поднята на стену. Для сборки конструкции этот способ считается более удобным, но для подъема потребуется задействовать грузоподъемную технику.

Металлический угловой элемент

Устройство перемычек в газобетонных стенах также может быть выполнено таким способом. Проем перекрывается блоками, уложенными на равнополочные профили №75. Если длина конструкции превышает два метра, можно использовать уголок №100.Их прочность придаст балке достаточную несущую способность.

Перемычки из металлического уголка в газобетонную стену можно установить двумя способами:

полки угловые с вырезом по центру или на треть от края;
размещен по краям снаружи и внутри.

Металл, утопленный в блоки, не нарушает внешний вид кладочного ряда. Стену можно даже покрасить позже, не нанося сверху слой штукатурки.

Если планируется штукатурка фасада, уголки можно установить по краям балок. При правильной резке газобетона перемычка получится ровной.

Перед установкой перемычки из уголка для газобетона следует учитывать некоторые особенности:

поверхность металла очищается от коррозии, грунтуется, окрашивается;
уголки сварены между собой;
после выполнения надрезов рекомендуется обеспылить поверхность;
с каждой стороны необходимо соблюдать нахлест от 25 сантиметров и более;
чтобы отделка была удобной, угол следует обмотать гипсовой сеткой;
перед укладкой изделий на торцы и срезы необходимо нанести клеевой состав.

Элементы на арматуре из арматуры

Перемычки для окон в доме из газобетона изготавливаются с использованием арматурных стержней. Для участков, не превышающих в длину полтора метра, применяют прутья, диаметр которых составляет 1,2 – 1,6 см.

Перед установкой в нижней части блока вырезаются пазы. Если сборка осуществляется снизу, изделия следует переворачивать штробами вверх. Торцевые участки блоков склеиваются между собой, пазы очищаются от грязи, заполняются клеевым раствором.

Укладываются металлические стержни, пустоты заполняются раствором, поверхность выравнивается шпателем. Через семь дней такую перемычку можно ставить над проемом арматурными стержнями вниз.

При формировании перемычки сразу стержни укладываются на стены. Их концы загнуты под девяносто градусов, они заведены на 9 см с обеих сторон. Кладка производится раствором.

Подготовленные пазы и торцевые части промазывают клеем, укладывают арматуру. Нижняя поверхность натирается раствором.

Как еще можно сделать перемычку над газобетонным окном? Рассмотрим вариант монолитного элемента, основу которого составляет бетонный раствор м200. Материал холодный и требует дополнительного утепления. Да и при обустройстве опалубочной конструкции возникают определенные сложности.

Преимущество заключается в том, что такой элемент может закрывать большие проемы. Следует отметить, что форма значения не имеет. Например, можно оформить арку или обычное окно.

Для небольших проемов из газобетона возможно изготовление перемычки своими руками. Высота элемента будет зависеть от его размеров, но при этом не должна превышать двадцатых его длины.

Например, требуется устроить перекрытие на пролете 2,8 м. Отсюда следует, что высота не менее 14 см. Понадобится от четырех до шести кусков арматуры, диаметр которой составляет 12 мм. Прутья соединяются вязальной проволокой с шагом в полметра.Длина опор составляет тридцать пять сантиметров с каждой стороны. Опорные края армируются слоем раствора толщиной 1,5 см.

Перемычка монолитная может изготавливаться в конструкциях съемной и несъемной опалубки. В первом случае используются доски или листы фанеры. Теплоизоляционный материал выкладывается с внутренней кромки досок.

Второй вариант — размер опалубки по ширине меньше стенового блока, а разница в размерах составляет толщину пары слоев утеплителя.В этом случае теплоизоляционный материал наклеивается при снятии щитов опалубки.

Удобный вариант конструкции несъемной опалубки – листы экструдированного пенополистирола. Материал отличается хорошими теплоизоляционными свойствами и прочностными показателями.

Внутри конструкции укладывается каркас из стальной арматуры, а обшивки приподнимаются на несколько сантиметров, чтобы бетонная масса могла создать единый защитный слой.

Заливка осуществляется бетонным раствором М200, который укладывается слоями так, чтобы не оставалось пустот.Через три недели такая перемычка набирает полную силу.

Как устанавливаются окна в доме из газобетона. Перемычки для газобетонных блоков на частный дом

Подготовительные работы
Основная деятельность
Завершение и результаты

Современное строительство требует современных решений. Установка окон в газобетон – это уже не тот процесс, когда деревянные рамы сажали на цементный раствор и нужно было выполнить целый ряд действий, а достаточно быстрый и простой монтаж, который под силу любому с помощью базового инструмента.

Окна в готовом доме можно вырезать бензопилой и специальными уголками.

Подготовительные работы

Инструменты и материалы:

рулетка;
;
;
кусачки для ногтей;
.

Элементы армирования здания из газобетонных блоков: 1 — стена из газобетонных блоков; 2 — арматура в швах между плитами перекрытий; 3 — железобетонный пояс; 4 — элементы утепления армопояса; 5 — усиление несущих зон перемычек; 6 — усиление подоконника; 7 — армирование глухих стен большой площади; 8 — армирование поддерживающего шва.

Перед началом работы необходимо узнать, с каким материалом предстоит работать:

Пеноблок. Этот вариант достаточно надежен, у него средние показатели массы и теплопроводности, из-за чего стенки становятся толстыми. Для работы желательно использовать алмазные сверла, т.к. крошится достаточно просто. Относительно экологичны, так как пенообразователи всегда бывают на синтетической основе. Среди достоинств — хорошая влагостойкость (все поры закрыты) и невысокая цена.
Газобетон. Экологически чистый материал, который обойдется намного дороже предыдущего. Высокие показатели прочности не мешают возможности просто его обрабатывать, поэтому для резки используется обычная ножовка с мелким зубом, а для сверления подойдет любое хорошо заточенное сверло по дереву или металлу. Единственный существенный минус блоков – абсолютная неустойчивость к воде. Газобетон как губка впитывает любую влагу.

Предварительно из комнаты выносится вся мебель, и по возможности необходимо постелить на пол полиэтиленовую пленку, чтобы потом не пришлось пытаться убрать пыль со всех углов. Даже профессионалы высокого уровня поднимают много пыли из-за специфики рабочей поверхности.

Если до установки окна в проеме была (или есть) морально устаревшая, то ее необходимо демонтировать. Это можно сделать с помощью зубила и молотка, что очень долго и утомительно, а можно использовать перфоратор с фиксированным зубилом, поэтому демонтаж старого окна займет считанные минуты.

При условии, что окно установлено в газобетон на высоте выше 1 этажа, всегда нужно внимательно смотреть вниз, потому что там может быть кондиционер или прохожие.Если есть такая возможность, то на краю будущего откоса нужно закрепить стальной лист по всей ширине. Для фиксации не нужно ничего вкручивать, а просто вдавить сталь между стенками до состояния полной неподвижности.

Вместе с окном демонтируется и отлив. Если она зафиксирована слишком надежно, можно воспользоваться кусачками или плоскогубцами.

Сложнее всего снять подоконник, ведь это может быть не только доска, но и бетонная плита. Для извлечения вам нужно будет сделать основной паз перфоратором, чтобы вы могли его качать. Доска (пластина) осторожно раскачивается и постепенно вынимается из паза. Здесь нужно быть осторожным, ведь бетон весит достаточно много, поэтому при последнем рывке желательно хвататься за него с противоположных сторон, при этом ноги держать на безопасном расстоянии. Даже если вы случайно упадете, вы не должны повредить ноги.

Пыль и мусор сметают веником или щеткой с длинным жестким ворсом. Для начала достаточно просто смести все на пол, а можно сразу в мусорный мешок.Этот этап следует провести максимально качественно, чтобы хорошо обеспылить поверхность.

Многие мастера по непонятным причинам забывают прогрунтовать поверхность, хотя именно пыль является самым серьезным фактором, ухудшающим сцепление между основанием и монтажной пеной. После нанесения грунтовки нужно подождать 3-4 часа, а затем продолжить работу.

Вернуться к содержанию

Основная трудовая деятельность

Инструменты и материалы:

перфоратор;
уровень;
;
;
;
;
рулетка;
подоконник;
отлив.

Теперь можно приступать к установке окон в газобетон. Для этого нужно взять кадр и полностью очистить его от пленки. Сами створчатые окна также очищаются от пленки, но еще не крепятся.

В последнюю очередь проверяется конструкция со всех сторон на наличие трещин и царапин, после чего вся работа пойдет поэтапно:

Каркас устанавливается в газобетон (шлиц-паз). При установке не нужно пытаться сразу поставить напрямую: сначала висит одна сторона, потом другая.В противном случае установка окна будет заблокирована стенами.
Прямой паз заранее сделать практически невозможно, поэтому нужно подкладывать специальные клинья. Если использовать деревянные, то их нужно будет снимать, при этом он замечательно реагирует на пластиковый газобетон. Все выравнивание происходит с помощью монтажного уровня.
Теперь нужно выровнять ширину. Здесь используется не уровень, а рулетка. Идеальной точности не требуется, но выходить за пределы зазора в 3 мм не стоит. Клинья фиксируются с боков, чтобы движение было невозможно.
Даже самый лучший пеноблок не обеспечит идеальной защиты помещения, если окно было установлено неправильно. Вертикаль выравнивается уровнем, после чего сверху вбиваются клинья.
Теперь можно обратить внимание на внутреннюю часть рамы, где по 2 отверстия с каждой стороны. Через эти отверстия просверливается основание, и обязательно нужно помнить, какие нужны сверла по газобетону и пенобетону.Глубина бурения составляет 40 см, поэтому нужно заранее подготовиться, чтобы пройти это расстояние.
В отверстия забиваются анкеры. Они засоряются, в то время как шляпа все еще потенциально может мешать закрытию окна.
В результате конструкция идеально фиксируется. Теперь его можно задуть специальной монтажной пеной с мелкими порами. Стоит немного дороже стандартных аналогов, но и качество будет выше. Если использовались деревянные клинья, то их в процессе нужно будет вынимать, а пластиковые остаются навсегда.

Пока пена застывает, нужно взять новый подоконник и смонтировать его. Перед укладкой доски нужно нанести на поверхность силиконовый герметик, который будет играть роль клея. Для монтажа понадобится монтажная пена, которой заделываются все щели. После того, как подоконник установлен на свое место, нужно его чем-нибудь сверху придавить (водой, металлом).

В самом конце фиксируется отлив. Для этого на пеноблок изначально наносится пена, которая прижимается отливом.Крепление к окну производится на алюминиевые шурупы.

Дом из газобетона. При постройке не был установлен нарукавный ремень. Балки 1 этажа и мансардного этажа опираются на газоблок. В перегородках и над окном капитальной стены появились трещины. Что делать и опасно ли так оставлять? Дмитрий

Здравствуйте Дмитрий!

Появление трещин является признаком неравномерного деформирования строительных конструкций. Давайте разберемся, в каких случаях в стенах образуются трещины.

Неравномерная деформация основания здания. Они могут возникать в проблемных грунтах из-за различных включений в основании здания (строительный мусор на одном из углов здания, проявление просадочных свойств при условии негерметичности водонесущих коммуникаций и др.). Еще одна возможная причина – неравномерное морозное пучение грунта, от которого особенно часто страдают частные дома асимметричной формы с подвалами без подкопа и утепления.
Недостаточная несущая способность отдельных конструкций, неверные проектные решения, нарушение правил (технологии) возведения конструкции.
Размыв фундамента.
Недостаточная глубина фундамента (над ГПЗ) при пучинистых грунтах.
Выбран неправильный тип фундамента. Исследования почвы не проводились. Слабая несущая способность грунтов (зыбучие пески, торф).
Отсутствие или дефект гидроизоляции между стенами и фундаментом.
Если стены покрыты множественными мелкими трещинами — как пить дать их зашпаклевать. К тому же штукатурка была сделана слишком быстро, до высыхания блоков, и материалом с низкой паропроницаемостью.

Результат спешки и нанесения неподходящей штукатурки. Сырой блок быстро уложили и быстро оштукатурили смесью с низкой паропроницаемостью.

Без установления причин появления трещин и на основании объема предоставленной информации невозможно сформулировать перечень необходимых мероприятий.Следует вызвать на место специалиста (прораба или инженера-конструктора из проектной организации) с опытом усиления конструкций. Предоставьте ему максимальную информацию, а именно:

Уровень грунтовых вод. Если не знаете, сообщите, была ли вода в траншеях при заливке фундаментов, бывают ли сезонные подтопления весной, есть ли вода в подвалах соседей (или ваших, если есть).
Прочность на сжатие (в эксплуатации — класс прочности) газобетонных блоков, на какой состав (раствор) они подходят.Шаг и размеры балок перекрытия, стропил, из которых выполнены перемычки над дверными и оконными проемами, на которых стоят деформированные перегородки (на собственном фундаменте или просто на полу).
Устройство полов, перекрытий и крыш.
Отчет по инженерно-геологическим изысканиям.
Необходимо проверить на месте эффективность водоотведения от здания (целостность, угол наклона и ширину отмостки).
Если дом оштукатурен, то какой смесью и через какое время после возведения стен.
Сколько времени прошло от приобретения блоков до монтажа стен. В каких условиях хранились.

На основании этих данных и по результатам выездного обследования специалист должен составить перечень мероприятий по усилению конструкций. К сожалению, нет информации о перемычках над проемами. Наличие или отсутствие предметов интерьера внутри/снаружи может оказать существенное влияние.

Общий принцип армирования неармированных стен из газобетонных блоков с надежным фундаментом и доступом к стеновым поверхностям следующий:

Еще раз подчеркнем — вышеприведенный перечень является не более чем ориентировочной рекомендацией.Без осмотра здания на месте невозможно принять окончательное решение. Более того, некоторые виды армирующих работ могут потребовать установки временных опор для перекрытий и т. д. Самостоятельно проводить армирующие работы, не посоветовавшись со специалистом, непосредственно обследовавшим ваше жилище, опасно.

Если дом простоял довольно долго (не менее года), и только потом появились трещины, причем мелкие, можно попробовать ограничиться установкой гипсовых маяков на сами трещины.В первый месяц их нужно осматривать раз в неделю, затем раз в месяц в течение года. Если на маяках появляются трещины, то деформации продолжаются и вызова специалиста не избежать.

Треснувший маяк — признак возрастающих деформаций

Установка дверей в доме со стенами из газобетонных блоков (из блоков из ячеистого бетона).

В руководствах по эксплуатации американских компаний производителей газобетона Contec, E-crete, Delta указано, что при необходимости двери можно устанавливать в относительно небольшие проемы (до 91 см) непосредственно на газобетон. Дверная коробка в этих случаях крепится анкерами для ячеистого бетона (см. рис. 1, вариант D)

Зачем придумывать более сложные узлы крепления дверных коробок к газобетонным стенам? Газобетон – достаточно хрупкий материал. При установке тяжелых стальных дверей, дверей в большие проемы (проемы более 91 см, гаражные ворота и т.п.), дверей в коммерческих помещениях с высокой проходимостью посетителей, газобетон в местах непосредственного крепления дверной коробки может испытывать значительные удары нагрузки (сдвигающие, тянущие).Для предотвращения постепенного окрашивания пористой структуры газобетона (ячеистого бетона) под очень малой площадью анкера дверные коробки рекомендуется устанавливать таким образом, чтобы распределять нагрузку от открывания и закрывания двери в гораздо большую площадь. При установке дверей в индивидуальных домах из газобетона можно использовать промежуточные надежно закрепленные деревянные рамы или закладные бруски. Деревянные каркасы могут быть изготовлены из сухих досок, клееного дерева (мебельного щита), бруса или фанеры. Дерево необходимо предварительно пропитать несмываемыми антисептиками или, что еще лучше, пропитать антисептиками под давлением. Можно использовать термообработанную древесину, так как она намного меньше подвержена гниению. При использовании обычной сухой древесины предпочтение следует отдавать лиственнице – как одной из самых гниющих пород древесины, доступных по приемлемой цене.

В более простых случаях при установке межкомнатных дверей используется либо растворная балка, заглубленная в газобетон (рис. 1, вариант А) , либо накладные деревянные панели по толщине стены в проеме (рис. 1, вариант Б) .Древесина устанавливается на слой клея для газобетона или плиточного клея, чтобы предотвратить образование пустот между стеной и деревянной панелью. Дерево крепят к стене с помощью анкеров для газобетона и при необходимости предотвращения шарнирного раскачивания – с помощью саморезов длиной не менее 7,5 см (срезные шурупы длиной 4,5–10 см в газобетон выдерживают нагрузку приложенные перпендикулярно их оси от 30 до 150 кгс. Величина тяговых нагрузок составляет 50 % от вышеуказанных значений).Дверные коробки крепятся к деревянному каркасу дверных проемов саморезами.

Деревянные панели могут быть сплошными, закрывающими всю высоту и ширину дверного проема (рис. № 2, вариант А) или изготовленными из кусков дерева, установленных с интервалом не более 61 см в центрах (рис. №2, вариант Б) . При втором варианте установки после установки и крепления к деревянным планкам дверной коробки свободные пространства между стеной и дверной коробкой запениваются монтажной пеной с небольшой степенью расширения.Это позволяет более жестко фиксировать дверную коробку за счет противоположно направленных удерживающих усилий саморезов и разрывных усилий монтажной пены.

Для ворот в больших проемах (свыше 91 см или гаражных ворот) рекомендуется более прочное крепление деревянной рамы-обвязка проема клеевыми анкерами (рис. № 1, вариант Б) . При этом резьбовые шпильки или анкера замоноличивают в буровое отверстие глубиной не менее 15 см, газобетонные блоки дверных проемов с шагом не более 61 см с использованием эпоксидной смолы. Использование клея для газобетона не рекомендуется, так как из-за его текучести невозможно добиться равномерного заполнения отверстия горизонтального бурения. Возможно использование клея для газобетона или раствора при установке анкера или шпильки при кладке стены из газобетона. При этом в газобетонном блоке вырезается открытый вверху паз, закладывается анкер или шпилька, а полость заполняется клеем или раствором. К монолитной шпильке на слой клея для газобетона или плиточного клея крепится деревянная накладка проема с шайбой и гайкой.При необходимости обвязка проема дополнительно фиксируется шурупами. К обшивке крепятся либо гаражные петли, либо дверная коробка.

Рисунок №1. Узлы крепления дверных коробок к стенам из газобетона (ячеистого бетона)

Скрыть

Частные дома могут быть выполнены из различных материалов: чаще всего это керамзитобетон или газобетонный блок, кирпич, другие современные материалы. Каждый из них имеет свои особенности, именно поэтому, когда дело доходит до установки окон и дверей, их необходимо знать. В этой статье пойдет речь о том, как установить окно в доме из газобетона.

Подход к работе

Существует несколько технологий крепления, все они могут быть применимы, все зависит от индивидуальных предпочтений строителя, возможности использования тех или иных материалов.
Одним из наиболее распространенных способов установки является приложение. Этот материал помогает быстро зафиксировать окно, сделать проем герметичным, не требуется использование дополнительных креплений. Установка окон ПВХ в газобетон возможна и более традиционным способом.Для этого используются дюбели и другие крепежные элементы. Оба подхода имеют место быть, каждый из них имеет свои преимущества и недостатки, поэтому каждый мастер выберет на свой вкус.

Когда следует начинать установку Windows?

Производитель ячеистого бетона указывает, что материал дает усадку не более 0,3 мм на метр, то есть монтаж можно начинать уже после того, как будет готова коробка здания. Стены не дадут сильной усадки и не будут давить на каркас, не путайте эти данные с общей усадкой здания.

В доме из газобетона вставку лучше производить после возведения крыши. В противном случае есть большой риск разбить стеклопакет во время кровельных работ.

Что вызывает деформацию стены?

Сильная усадка вызвана не материалом стен, а неправильным распределением давления на грунт. Если грунт поднимается или опускается, меняет свою структуру из-за того, что в нем содержится большое количество грунтовых вод, возникает риск усадки здания.Это может произойти как сразу, так и через несколько лет после возведения здания.

Защитить здание от этого можно, правильно обустроив фундамент. Если вы строите на неустойчивом грунте, основание здания должно быть хорошо армировано, иметь гидроизоляцию и желоба, отводящие воду в сторону. Только грамотная подготовка фундамента способна защитить здание от влаги и усадки.

Практический подход к установке

Установить в пеноблок можно в оптимальные сроки через три месяца после возведения стен.За это время материал даст максимальную усадку и уже не будет деформироваться. Фундамент также наберет достаточную прочность, что обеспечит общую устойчивость конструкции.

Некоторые строители утверждают, что отделку здания следует начинать не раньше, чем через год после возведения стен, так как это связано с усадкой здания и подвижкой грунта. Однако стоит отметить, что грунт движется непрерывно, если фундамент был заложен некачественно, то об этом вы узнаете гораздо раньше.На надежном основании отделочные работы можно провести гораздо раньше.

Таким образом, установка в доме из газобетона возможна уже через 2-3 месяца после заливки фундамента и возведения стен.

Как сделать установку окон максимально качественной?

Установка окон в пеноблок обычно несложная. Монтаж осуществляется так же, как и при работе с любым другим материалом. Непросто обеспечить только герметичность соединения, сделать стыки между стеной и каркасом прочными, непроницаемыми для влаги и холода.Для достижения качественного соединения необходимо соблюдать следующие требования:

Все швы должны быть проклеены.
Места соединения должны быть защищены от холодного воздуха: это обеспечит минимальные потери тепла.
Место контакта стены и окна должно быть защищено от механических повреждений.

Как герметично вставить окно в пеноблок? Блоки имеют специальные четверти: это выступы, которые в них вырезаны.Чтобы улучшить качество шва, необходимо использовать морозостойкий герметик, монтажную пену или ленту, способную расширяться.

Проще всего решить проблему в зоне контакта между стеной и рамой. Для этого удобнее всего использовать строительную пену. Он сам расширится, заняв все пустоты, и обеспечит герметичность соединения. Чтобы крепление стало механически прочным, рекомендуется использовать специальные пластины и дюбеля. Стыки можно защитить от внешних воздействий с помощью наличников.Они не только защищают стыки от ветра и влаги, но и придают окнам завершенный декоративный вид.

Способы крепления рамы в проеме

Установка пластиковых окон в доме из пеноблоков может происходить следующим образом:

, после чего в профиле пластикового окна просверливается отверстие под длинный дюбель, которым рама будет крепиться к стене. После этого стеклопакет возвращается на место.
Если вы не хотите снимать остекление, вы можете установить анкерные пластины и прикрепить к ним раму с помощью саморезов. Окно, зафиксированное в необходимом положении, крепится с помощью этих пластин к стене на дюбель с гвоздями. Недостатком этого крепления является запыленность работы, затрата больших физических усилий, кроме того, требуется декоративная маскировка способа крепления. Установка окон в пеноблок таким способом уступает монтажу на монтажную пену тем, что при креплении рамы нельзя менять ее положение, то есть с самого начала важно установить, насколько ровно все крепления прилегают .
Если вы собираетесь использовать монтажную пену, то окно сначала ставится на специальные пластины, положение которых можно менять.

Установка окон в доме из газобетона мало чем отличается от стандартной установки окон в доме из любого другого материала. Главное, выбрать правильный способ и установить раму ровно, иначе створки будут открываться неправильно или возникнут проблемы при открытии.

Самый распространенный вариант перемычек – те, что изготовлены из армированного газобетона.Это самый распространенный способ. Готовые перемычки для газобетонных блоков представляют собой самостоятельную несущую деталь, и она используется для закрытия проемов, а их ширина должна быть не более 175 сантиметров.

Они армированы, а значит, утеплять конструкцию не нужно. Их установка заключается в том, что на тонкий слой клея симметрично перекрытому проему укладываются перемычки. Стоит отметить, что минимальная площадь опоры должна быть 25-30 см, что зависит от ширины проемов.

Установка заранее подготовленных перемычек имеет одно важное преимущество – быстрое создание однородной, ровной и гладкой поверхности стены, а это облегчит работу в дальнейшем. Но есть недостаток – высокая стоимость.

Перемычки монолитные бетонные

Недорогой и надежный метод, применяемый в строительстве. Суть его в том, что перемычки бетонируют и армируют, а также утепляют в деревянной опалубке, которая располагается над проемом. После укладки блоков требуется построить саму деревянную опалубку, которую изготавливают из ОСП, доски или бруса.Снаружи внутрь вставить утеплитель толщиной 100 мм.

Следует промазать изнутри раствором клея, чтобы он плотнее сцепился с бетоном. А внутри опалубки устанавливается каркас из арматуры.

Следующим шагом будет заливка опалубки бетоном на уровне, который должен быть равен высоте блока, а значит 20 см. После его застывания опалубку нужно снять, после чего формируется перемычка из железобетона. Не забывайте, что его нужно оштукатурить и армировать, используя щелочестойкую фасадную сетку.

Этот вариант значительно дешевле, но если использовать уголки, то все это будет дороже. Но в итоге получаем усиленную перемычку, которая уж точно не трескается.

Перемычки в сочетании с металлическими уголками

Перемычки с использованием металлических уголков — еще один способ их получить. Суть его заключается в укладке блоков из газобетона на уголки-перемычки из металла. Есть один важный момент – угол нужно разрезать на блоки, оставив треть ширины края.Не размещайте угол внутри или снаружи устройства.

Стоит помнить, что толщина уголков напрямую зависит от ширины пролета проемов. Если ширина проема не более 1,2 метра, то следует использовать уголок на 50, а если ширина достигает двух метров, то угол должен быть на 75.

Обратите внимание, что уголки обладают несущей способностью, которой достаточно, чтобы выдержать всего один ряд блоков газобетона, уложенных на клей.Блоки следует укладывать плотно, а торцы всех вертикальных швов заполнять тонким слоем клея.

Когда клей застынет, перемычка будет иметь вид монолитного газобетона, имеющего прочность, сравнимую с газобетонным блоком. Когда окна уже сделаны, часть угла, расположенную снаружи, следует утеплить минеральной ватой и пенопластом, а затем оштукатурить.

У этого способа есть один недостаток – если неправильно вставить уголки, да и утепление снаружи тоже будет неправильным, внутри помещения на откосах появится конденсат.

Перемычка из U-блоков

Этот вариант предполагает изготовление перемычек для газобетонных блоков непосредственно на строительной площадке с использованием лотковых блоков или, другими словами, П-образных блоков. Их укладывают на заранее подготовленное для монтажа основание. Изготавливается из бруса или доски.

Основание для перемычки должно быть очень прочным, потому что оно не должно прогибаться при заливке бетоном готовой конструкции. Чтобы этого не произошло, доски необходимо поддерживать.

На такой платформе блоки необходимо укладывать плотно, а вертикальные швы между ними заполнять тонким слоем клея. Далее внутри каждого блока, а точнее ближе к внешней стороне, необходимо уложить теплоизоляцию в виде минеральной ваты или пенопластового листа, т.к. толщина желобного блока 6 см, а для утепления бетонного монолит.

Теперь внутрь перемычки устанавливается арматурный каркас, состоящий из 4 стержней, скрепленных в поперечном сечении друг с другом. Шаг ячейки 10-15 см. Учтите, что для перемычки нужно использовать прутковую арматуру диаметром 1,2 см. Для крепления каркаса потребуется вязальная проволока, а для обвязки колец берется проволока диаметром 6 мм.

На следующем этапе в полость газобетонной перемычки заливается бетон, который уплотняется и выравнивается. Его марка должна быть не ниже М200, т.е. обычный фундаментный бетон.

Использование П-образных блоков идеально упрощает перемычку, а созданные перекрытия обладают отличной несущей способностью.Единственный и самый главный недостаток – высокая цена.

Все прочнее укрепляют свои позиции в отрасли строительства домов из газобетона. Выглядят они достаточно привлекательно — цвет блоков почти идеально белый, а швы…

Арболит — строительный материал в виде пустотелых блоков, применяемый для строительства зданий любого назначения: загородные коттеджи, коттеджи , гаражи и т.п. Из арболита можно возвести.

Разработка газосиликата началась более 100 лет назад – первые попытки получения этого материала были предприняты еще в начале прошлого века.Технология изготовления материала была усовершенствована шведским архитектором…

Глобальный рынок автоклавного газобетона по типу продукта (балки и перемычки, элементы перекрытий, облицовочные панели, панели крыши, другие), по конечным пользователям (жилые, нежилые), по регионам — прогноз и возможности до 2026 года — Pan Market Consulting

Объем мирового рынка автоклавного ячеистого бетона (AAC) в 2019 году составил 16,1 млрд долларов США, и, согласно прогнозам, его среднегодовой темп роста составит 5.5,0% в течение прогнозируемого периода.

COVID-19 затронул все предприятия по всему миру. Производственные мощности вынуждены закрыться из-за режима самоизоляции. Цепочка поставок сырья и готовой продукции нарушена из-за ограничений на поездки. Спрос на AAC среди конечных пользователей снизился из-за медленного роста рынка таких пользователей. Строительные работы были остановлены. В строительной отрасли наблюдается огромный спад из-за распространения вспышки вируса короны. По оценкам, рынок автоклавного ячеистого бетона переживает снижение роста из-за COVID-19.

Определение:

Автоклавный газобетон также известен как автоклавный легкий бетон (ALC). Это экологически чистый строительный материал, в котором в качестве сырья используется летучая зола, которая использует остатки продуктов тепловых электростанций. Он предлагает различные преимущества, такие как малый вес, долговечность, жесткость конструкции и экономичность.

Динамика рынка (драйверы/возможности):

Сегмент строительства быстро растет во всем мире, особенно в Азиатско-Тихоокеанском регионе.В этом сегменте широко используется автоклавный газобетон (АГБ). Рост в сегменте строительства стимулирует рост рынка автоклавного газобетона (AAC) в течение прогнозируемого периода.

Индустриализация и урбанизация быстро растут во всем мире. Спрос на легкие строительные материалы стремительно растет вместе со спросом на недорогие дома. Спрос и акцент на звуконепроницаемых и экологически чистых зданиях также растет. Рост в инфраструктурной отрасли, вероятно, будет стимулировать рост рынка автоклавного газобетона (AAC) в течение прогнозируемого периода.

Анализ рынка по типу продукта

По элементам рынок автоклавного газобетона подразделяется на блоки, балки и перемычки, элементы перекрытий, стеновые панели, кровельные панели, облицовочные панели и другие. По оценкам, сегмент блоков будет доминировать на рынке газобетона в течение прогнозируемого периода. Спрос на газобетонные блоки автоклавного твердения в нежилом и жилом секторах очень высок. Это стимулирует рост сегмента блоков в течение прогнозируемого периода.

Анализ рынка конечными пользователями

В зависимости от конечных пользователей рынок автоклавного ячеистого бетона делится на жилой и нежилой. По оценкам, жилой сегмент будет занимать наибольшую долю рынка в течение прогнозируемого периода. В этом регионе быстро растет спрос на легкие и экологически чистые строительные материалы. Материалы AAC более эффективны, долговечны и обладают отличными характеристиками. Они в значительной степени приняты жилым сегментом, и это стимулирует рост жилого сегмента в течение прогнозируемого периода.

Региональные данные

По оценкам,

Азиатско-Тихоокеанский регион будет занимать наибольшую долю рынка в течение прогнозируемого периода. Урбанизация быстро растет вместе с ростом населения. Строительный рынок быстро растет, и спрос на легкие строительные материалы в этом регионе стремительно растет. Производство газобетона здесь также увеличивается из-за легкой доступности сырья и дешевой рабочей силы. Различные компании открывают свои предприятия в этом регионе, и это стимулирует рост в Азиатско-Тихоокеанском регионе в течение прогнозируемого периода.

Информация о ключевых компаниях и долях рынка

Ключевыми игроками на рынке автоклавного газобетона являются Buildmate Projects, Biltech Buiding Elements, AKG Gazbeton, Aercon Florida, Solbet SP ZOO, Bauroc Intenational, Wehrhahn GmbH, Quinn Building Products, UltraTech Cement Ltd. , CSR Ltd., Xella Group, JK Lashmi Cement, H+H International A/S, UAL Industries Ltd, Mepcrete, Kipas, Acico, Brickwell and Masa Group.

Сегменты, охваченные отчетом

В этом отчете прогнозируется глобальный рынок Автоклавный газобетон, региональный и страновой уровни, а также анализ последних отраслевых тенденций и возможностей в каждом из подсегментов с 2020 по 2026 год.Для целей данного исследования наша компания сегментировала глобальный отчет о рынке автоклавного газобетона по типу продукта и конечным пользователям.

Анализ поведения сборных перемычек в стенах, ограниченных армированным легким и рядовым бетоном

845-2:2013-10 PN-EN: Спецификация на вспомогательные элементы для кирпичной кладки. Часть 2: Перемычки.

PN-EN 206+A1:2016-12 Бетон. Спецификация, производительность, производство и соответствие.

PN-EN 1992 -1-1: Еврокод 2. Проектирование бетонных конструкций. Часть 1-1. Общие нормы и правила для зданий

PN EN 1996-1-1: Еврокод 6: Проектирование каменных конструкций. Часть 1-1: Общие правила для армированных и неармированных каменных конструкций

Дробец Л., Ясински Р., Пекарчик А., Konstrukcje murowe według Eurokodu 6 i norm związanych, vol. 1. Wydawnictwo PWN, Варшава 2013.

Мазур В., Дробец Л., Ясински Р., «Исследование легкобетонных сборных перемычек», Procedia Engineering, vol. 161, 2016, стр. 611-617. https://doi.org/10.1016/j.proeng.2016.08.711

Дробец Л. , Ясински Р., Мазур В., «Анализ сборных перемычек из газобетона, встроенных в стены различной конструкции», документы ce. 2018;2:367–376. https://doi.org/10.1002/cepa.830

Мазур В., Дробец Л., Ясински Р., «Исследование и численное исследование взаимодействия кирпичной кладки и сборных перемычек газобетона», Procedia Engineering, vol. 193, 2017, стр. 385-392. https://doi.org/10.1016/j.proeng.2017.06.228

PN-EN 1356:1999 Испытание сборных армированных элементов при поперечной нагрузке из ячеистого бетона автоклавного твердения или бетона с легким заполнителем с открытой структурой

Рыбарчик Т., Дробец Л., Ясински Р., Йондерко К., «Установка норм, практическое применение и разработка бадании муровича ścian z elementów murowych z ABK skrępowanych żelbetem», в XXXIII Ogólnopolskie Warsztaty Pracy Projektanta Construkcji.

Перемычки в доме из газобетона

Подбор перемычек из газобетона

Оконные проёмы в доме из газобетона — брусковые перемычки

Другие интересные записи:

Как армировать перемычку из газобетонных блоков? |

Как правильно сделать армированные перемычки в газобетонных стенах?

Чем армировать перемычки?

Порядок возведения армированной перемычки в газобетонной кладке

почему стоит выбрать именно этот материал?

Армирование ряда под перемычкой

Полезное видео

Схема армирования газобетона

Стандартный дюбель для газобетона

Перемычки с U-блоками

Какие бывают перемычки?

U-образные изделия для газобетонного ячеистого строительного материала

Из армированного газобетона

Железобетонные

Деревянные материалы в блоках

Металлические прокатные профили

Через сколько дней можно нагружать перемычку

Особенности фасадного дюбеля

Готовые газобетонные перемычки

Гвозди для крепления блоков

Размеры газобетонных перемычек

размеры, опирание, как сделать своими руками

Проекты домов из газобетонных блоков

Что это такое

Основные виды

Железобетонные

Газобетонные

Сборная конструкция из U-блоков

Перемычка из металлических уголков

Как правильно подобрать

Для чего используется

Основные правила монтирования

Советы и рекомендации

Коротко о главном

Вывод

Как правильно построить дом из газобетона

Дверные и оконные перемычки

Монолитный армированный пояс под перекрытия

Перекрытия

(PDF) Экспериментальное исследование перемычек из автоклавного ячеистого бетона, усиленных стеклопластиком с наружной приклейкой

Через сколько дней можно нагружать перемычку

Перемычки из газобетона своими руками

Установка перемычек

Монтаж армированных перемычек

Установка перемычки из металлического уголка

Установка оконного блока

Список инструментов и материалов

Сборная перемычка из газобетона

Перемычка в несъемной опалубке: правила монтажа

Металлический угловой элемент

Элементы на арматуре из арматуры

Как устанавливаются окна в доме из газобетона. Перемычки для газобетонных блоков на частный дом

Подготовительные работы

Основная трудовая деятельность

Подход к работе

Когда следует начинать установку Windows?

Что вызывает деформацию стены?

Практический подход к установке

Как сделать установку окон максимально качественной?

Способы крепления рамы в проеме

Перемычки монолитные бетонные

Перемычки в сочетании с металлическими уголками

Перемычка из U-блоков

Анализ поведения сборных перемычек в стенах, ограниченных армированным легким и рядовым бетоном

Добавить комментарий Отменить ответ
