Деревянные перекрытия в доме из газобетона

Перекрытия являются одним из базовых конструкционных элементов дома, выполняя функцию разделения этажей и укрепления общего каркаса сооружения. В зависимости от характеристик здания для перекрытий могут использоваться разные материалы – наиболее распространены конструкции на основе бетона и металла. Древесина как основной материал для межэтажных перекрытий не так распространена ввиду скромных показателей прочности. Тем не менее, этот изъян компенсируется другими достоинствами, которые хорошо проявляют себя в домах из газобетона.

Такая комбинация является непросто выигрышной, с точки зрения финансовых затрат, на монтаж, но и обеспечивает высокую надежность здания. И газобетонные блоки, и древесина не относятся к высокопрочным материалам, но при должном усилении армирующими элементами можно получить результат в виде стойкого и долговечного перекрытия.

Плюсы и минусы деревянных перекрытий

Удачное сочетание газобетонных стен и древесного перекрытия вовсе не означает, что конструкция будет идеальной независимо от технологии монтажа.

Часть недостатков натурального материала нивелируется самим газобетоном, однако для преодоления остальных следует учитывать множество нюансов. Так или иначе, для тех, кто предпочел устанавливать деревянные перекрытия в доме из газобетона, следует иметь в виду сильные и слабые стороны такой конструкции.

Вернуться к содержанию

Преимущества

Цена. Дерево традиционно считается одним из самых доступных по цене стройматериалов. Даже при условии использования первосортной породы, прошедшей тщательную обработку перед монтажом, вложения в такое перекрытие лишь в редких случаях можно сравнить с затратами на качественное железобетонное перекрытие.

Небольшой вес

. В строительстве немало областей, где недостаточная масса становится препятствием в использовании материала. К тому же легкость конструкции нередко свидетельствует о неудовлетворительных показателях прочности. Относительно дерева это действительно так, но, опять же, на перекрытия между этажами в доме из газобетона возлагаются менее высокие нагрузки по сравнению с аналогичными конструкциями в кирпичных постройках. Таким образом, застройщик не проигрывает в прочности здания, но зато получает простой в монтаже и обслуживании материал.

Нетребовательность в применении. Организационные мероприятия при подготовке к монтажу по сравнению с теми же бетонными перекрытиями минимальны. Во-первых, отсутствует необходимость проведения «мокрых» операций. Во-вторых, есть возможность осуществления монтажа в холодное время. Правда, установка армирующего сейсмопояса все-таки предполагает некоторые требования к условиям выполнения.

Вернуться к содержанию

Недостатки

Ограничения в использовании. Газобетонные блоки, несмотря на свою легкость, в определенных условиях требуют укрепления железобетонными конструкциями. Перекрытия не относятся к силовым опорным элементам, но в качестве связующего звена в общей конструкции вносят свой вклад в прочность здания. В свою очередь, деревянные перекрытия в доме из газобетона не всегда могут гарантировать оптимальную надежность. Например, в домах, где количество этажей превышает два, нельзя использовать такие конструкции, если сейсмичность площадки превышает 8 баллов.

Низкая долговечность. Возможно, самый неприятный фактор, который относится к любым деревянным конструкциям. Дерево недолговечно и спустя годы теряет свои физико-эксплуатационные свойства

. Разумеется, элементы конструкции обрабатывают специальными пропитками, среди которых антипирены, но их действие также не вечно и эффект проходит уже через несколько лет. Несмотря на это, прогнившую балку всегда можно заменить на новую. Это обычная процедура, которая продлевает срок жизни перекрытия. К слову, реконструкция или обновление железобетонного перекрытия требует гораздо больших затрат.

Вернуться к содержанию

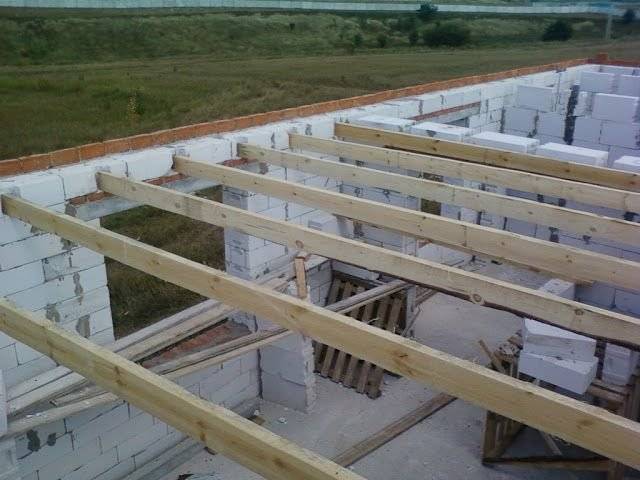

Классическое балочное перекрытие

Если при всех недостатках вариант сооружения перекрытия из древесины подходит для проекта газобетонного дома, то в первую очередь стоит рассматривать традиционную балочную конструкцию. Клеевые или монолитные деревянные балки на газобетон укладываются таким образом, чтобы сформировалась прочная основа для будущего чернового пола. Оптимальное решение для организации верхнего покрытия – это

применение досок, соединенных посредством пазов.

Размеры деревянных балок варьируются от 8 до 20 см по ширине, от 20 до 40 см по высоте, а в длину могут достигать 15 м. При этом шаг между балочными элементами может составлять от 0,6 до 1,5 м. Для обеспечения теплоизоляции и шумоподавления между балками также прокладывают минеральную вату. Кстати, шум от древесной основы является характерной и неприятной особенностью таких конструкций, поэтому экономить на изоляции не стоит.

На черновой дощатый пол обычно укладывают декоративное покрытие. В зависимости от того, какой материал планируется на роль чистового пола, следует заранее предусмотреть и соответствующую подложку. И наоборот, в нижней области можно установить подвесной потолок. В дальнейшем он скроет элементы балочной конструкции и, в зависимости от размеров своей ниши сможет стать местом прокладки инженерных сетей. Встречаются и варианты, в которых

балки монтируются в открытом виде без последующего декоративного оформления. В этом случае важно добиться точной геометрии и внешней эстетичности перекрытия.

Вернуться к содержанию

Ребристые перекрытия

Данная технология устройства деревянного перекрытия менее популярна, но также способна дать ряд преимуществ от использования в газобетонном доме. Основу конструкции составляют ребра, которые покрываются слоем обшивки. В отличие от балочной системы, ребристая конфигурация предполагает величину шага в 30-60 см. Сами же балки имеют среднюю толщину в 5 см и высоту, которая соответствует конкретным нагрузкам. Ширина ребристого перекрытия в доме из газобетона составляет 25-30 см при максимальной длине 5 м. Их длина сокращается ввиду технологических особенностей производства.

Как и в случае с обычными балками, такие элементы могут быть монолитными или клеевыми. Встречаются и ребра, изготовленные из Т-образных деревянно-металлических компонентов, но такой материал обходится дороже и не всегда оправдывает затраты. Очевидно, что при таких параметрах перекрытию требуется и специальное усиление. Для этого используют дощатые связки, заплатки и стальные ленты, посредством которых конструкция сводится в цельный и прочный каркас.

Для обшивки перекрытия применяются листы ДВП и ДСП, обычная фанера или те же доски. В нижней части остаются возможности для установки подвесного потолка из гипсокартонных плит. Для изоляции конструкции и защиты от огня в межреберную нишу можно уложить минеральную вату. К преимуществам ребристых конструкций относится ценовая доступность и легкость в монтаже – в этом они превосходят традиционные балочные перекрытия.

Вернуться к содержанию

Перегородки в системе перекрытия

Деревянные перекрытия в обязательном порядке снабжаются легкими перегородками каркасного типа. Стены, устанавливаемые перпендикулярно относительно балок или ребер, не монтируются без дополнительного укрепления, так как их конструкция будет опираться не на само перекрытие, а на отдельную балку, за счет которой обеспечивается равномерное распределение нагрузки. Установка таких элементов возможна в любом месте конструкции. Несколько другой принцип устройства предполагает монтаж стен, устанавливаемых параллельно ребрам или балкам. Отличия обусловлены тем, что в таких местах необходимо специальное укрепление.

Вернуться к содержанию

Армопояс для перекрытия

В проектах, которые предусматривают меры по укреплению стен и перекрытий газобетонных домов, обычно присутствует и армопояс. Газобетонные блоки не относятся к пластичным материалам, а также могут подвергаться деформирующим процессам

при неравномерном распределении нагрузок. В случае применения деревянного перекрытия эти риски возрастают. Армопояс, в свою очередь, обеспечивает перераспределение всей нагрузки, что предотвращает растяжение газобетонных стен.

Для двухэтажных домов обычно требуется монтаж двух армирующих поясов. Один из них закладывается под межэтажные перекрытия, а другой – под брус, выступающий опорным элементом для стропильной конструкции кровли. Второй армпояс требуется для равномерного перераспределения нагрузок и фиксации крыши к стенам здания. По ширине усиливающий каркас должен превосходить аналогичный параметр у газобетонных блоков, а высота его обычно составляет 30 см.

В монтаже армирующего пояса применяется деревянная опалубка. Для домов из газобетона чаще используют блоки с U-образной формой. В подготовленной опалубке размещается арматурная основа. Можно использовать продольную арматуру с диаметром прутьев от 1 см и поперечные 8-миллиметровые стержни. После этого конструкцию необходимо забетонировать цементно-песчаным раствором, включающим щебень.

Не нашли ответов в статье? Больше информации по теме:

виды, на что обратить внимание


Деревянные межэтажные перекрытия в доме из газобетона
Газобетон — это современный энергосберегающий материал для строительства дач, домов и коттеджей. Это легкие плиты для возведения стен, которые могут растрескаться от излишнего давления. Именно по этой причине деревянные перекрытия в доме из газобетона – наилучший способ с наименьшими нагрузками. Единственным минусом этого материала является низкая прочность.

Преимущества и недостатки по сравнению с плитами перекрытия

Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.

Важно!

Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!

В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Плюсами деревянных балок являются:

  1. Экологичность, так как дерево — это возобновляемый натуральный материал.
  2. Небольшая масса.
  3. Низкая теплопроводность по сравнению с бетонными конструкциями.
  4. Невысокая цена по сравнению с другими видами перекрытий.
  5. Большой ассортимент в выборе.
  6. Простота установки балок.

Отрицательные стороны у древесины тоже имеются:

  1. Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
  2. Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
  3. Горючесть (натуральные материалы легко воспламеняются).

Важно!

Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.

Теперь рассмотрим бетонные перекрытия и их недостатки:

  1. Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
  2. Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.

Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про плиты перекрытия в газобетонном доме.

Монолитный пояс

Домам из газобетона необходим дополнительный конструктивный элемент – монолитное армированное сооружение. Оно обеспечивает равномерное распределение веса между перекрытиями и газобетонными стенами, которые не выдерживают точечной нагрузки. Оно также предохраняет их от деформации на случай усадки грунта или смещения фундамента.

Такое устройство обязательно, а его установка требует следующих элементов:


Процесс подготовки опалубки для заливки монолитного пояса

  • опалубки;
  • арматуры;
  • тонких газобетонных блоков;
  • утеплителя;
  • бетонного раствора.

Укрепляющий пояс необходимо сделать цельным, охватывающим весь периметр постройки. Для этого на всех стенах сколачивают деревянную опалубку. В неё помещают скреплённую арматуру, изготовленную из двух, трёх или четырёх металлических прутьев. Связывать их надо проволокой и укреплять к опалубке так, чтобы они держались на расстоянии от неё не ближе 5 см. Уровнем проверяют, ровно ли держится армирующий каркас.

Чтобы монолитное укрепление не было заметно с улицы, его делают несколько уже стены. А свободное пространство, образовавшееся снаружи, заполняют тонкими блоками, которые можно нарезать самому, поскольку этот материал легко поддаётся кройке ручной пилой. Между ними и бетоном укрепления обязателен утепляющий слой из полистирола.

Заливка бетонного раствора производится только за один раз, ведь это монолитное сооружение.


Готовый залитый монолитный пояс

А возможные пустоты в бетоне удаляют методом штыкования. Снимают опалубный короб не раньше чем через 4 дня. Если, например, не хватило какого-либо материала, залить всю конструкцию сразу не удалось, устанавливают вертикальную перегородку, которую после убирают для продолжения работы. Место стыковки с новым слоем обильно смачивают водой.

Вместо деревянной опалубки используются зачастую U-образные газоблоки, внутри которых укладывается металлическая арматура. Опять же её монтируют так, чтобы между ней и стенками из газобетона было расстояние, которое будет заполнено бетонным раствором.

Ниши в цельных газобетонных блоках можно сделать ручной пилой. А заливку их бетоном, как и деревянную конструкцию, производят по такой же технологии.

Виды балок, преимущества и недостатки каждого вида

Для строительства перекрытий между этажами здания обычно использую всего три вида балок из дерева:

  1. Цельные.
  2. Клееные.
  3. Двутавровые.

Разберемся, какие из них наиболее подходят конкретно для каждой конструкции, выделим недостатки и преимущества каждого вида.

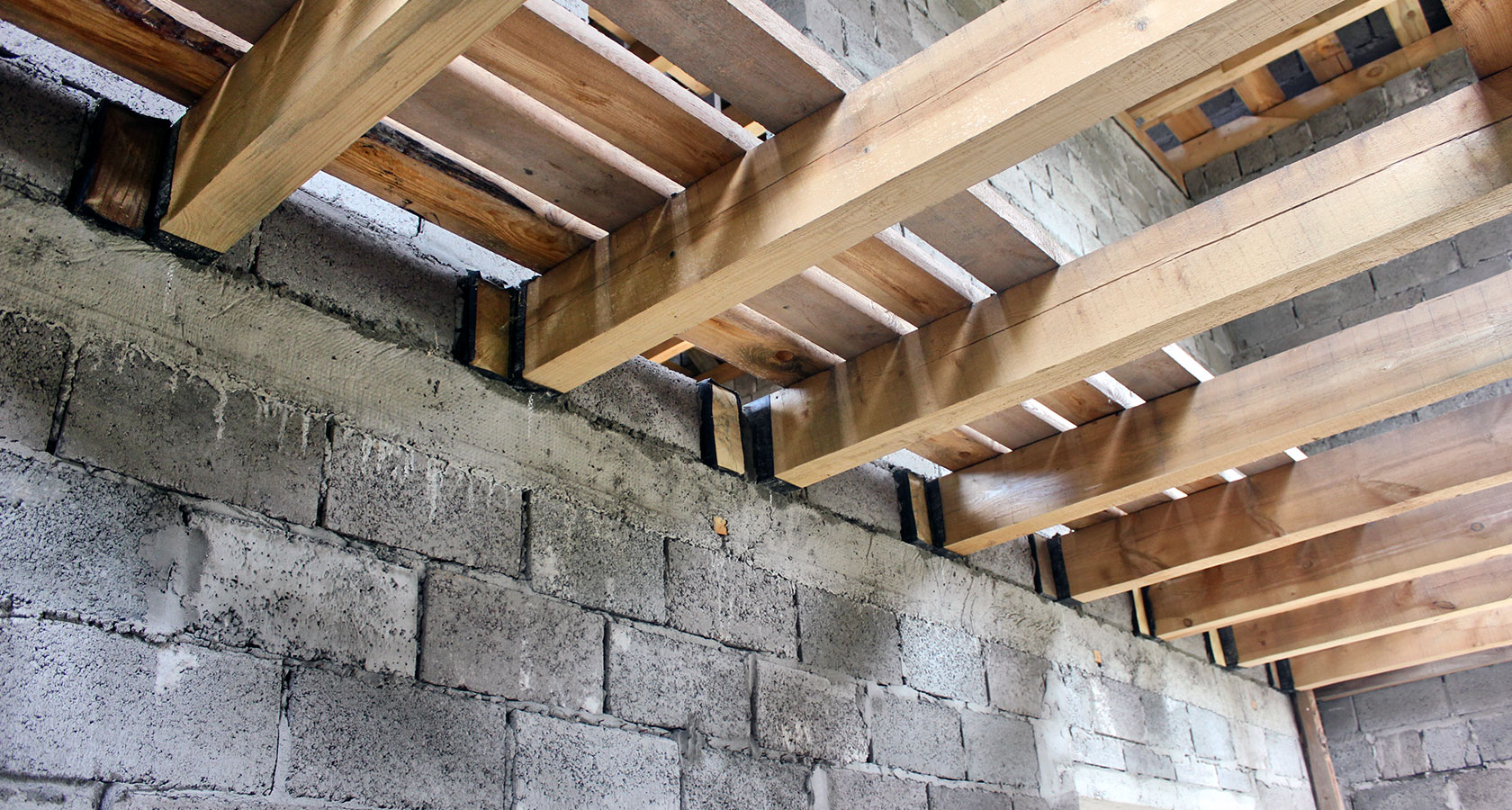

Из цельного бруса

Балки из цельного бруса отличаются своей прочностью, однако уступают по максимально возможной длине. Для того, чтобы балка не прогнулась со временем, рекомендуется не устанавливать ее длиной более 5 метров. То есть перекрытия из бруса подходят только для небольших домов.


Из существенных минусов можно выделить то, что без должной обработки перекрытия со временем могут начать гнить и покрываться плесенью. Не стоит исключать и риск возникновения пожара.

Внимание!

Для больших конструкций специалисты рекомендуют использовать перекрытия из других видов балок.

Из клееного бруса

У балок из клееного бруса имеется одно неоспоримое преимущество — их длина без прогиба может достигать 12 метров.


У клееных балок выделяют такие преимущества:

  1. Особая прочность.
  2. Способность покрывать пролеты до 12 метров.
  3. Небольшая масса.
  4. Более долгий срок службы.
  5. Не деформируются с течением времени.
  6. Относительно пожаробезопасны по сравнению с обычным брусом.

Однако, стоит такой материал гораздо дороже.

Деревянные двутавровые балки

Двутавровые балки считают одними из самых прочных и надежных благодаря форме профиля, ведь состоят они из нескольких слоев, каждый из которых защищен различными пропитками.


К плюсам двутавров можно отнести:

  1. Высокую прочность, жесткость благодаря своей форме.
  2. Отсутствие прогибов.
  3. Бесшумность в эксплуатации — конструкции не скрипят при оказывании на них давления в отличие от остальных видов перекрытий.
  4. Материал не трескается, не рассыхается с течением времени.
  5. Легкость в монтаже.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки

Количество балок, их размеры, шаг установки зависят непосредственно от площади помещения и предполагаемых нагрузок. Большинство экспертов считают, что оптимальной нагрузкой на перекрытия является 0,4 тонны на один квадратный метр площади (‬400‭ ‬кг/м2). В эту нагрузку включают вес самой балки, массу чернового и финишного покрытия пола сверху и потолка снизу, утепления, коммуникаций, а также мебель и людей.

Совет

Лучшим сечением для прямоугольных деревянных балок считается с соотношением высоты к ширине 1,4 : 1.

Сечение зависит и от того, из какой древесины делаются перекрытия. Сейчас приведем средние рекомендуемые значения при шаге укладки в 60 см:

  • Если пролет составляет 2 метра, то минимальное сечение должно быть 7,5 на 10 см.
  • При длине пролета в 2 с половиной метра балка должна иметь размеры 7,5 на 15 см.
  • Если пролет трехметровый, то принято использовать балки 7,5 на 20 см.
  • При длине балки в 4 и 4,5 м принято использовать их с сечением 10 на 20 см.
  • Для постройки пятиметрового перекрытия используются перекладины с сечением 125 на 200 мм.
  • Шестиметровое перекрытие делается из балок размером 15 на 20 см.

Если шаг увеличивается, то следует увеличивать и величину сечения балки.

Приведем таблицу сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м2:

пролёт (м)/ шаг установки (м) 2,0 2,5 3,0 4,0 4,5 5,0 6,0
0,675х10075х15075х200100х200100х200125х200150х225
1,075х150100х150100х175125х200150х200150х225175х250

Если не планируется нагружать перекрытия (в случае нежилого чердака для хранения легких вещей), то допустимы меньшие значения нагрузок от 150 до 350 кг/м2. Вот значения для шага установки 60 см:

Нагрузки, кг/пог. мСечение балок при длине пролета, м
3,0 3,5 4,0 4,5 5,0 5,5 6,0
150 50х140 50х160 60х180 80х180 80х200 100х200 100х220
200 50х160 50х180 70х180 70х200 100х200 120х220 140х220
250 60х160 60х180 70х200 100х200 120х200 140х220 160х220
350 70х160 70х180 80х200 100х220 120х220 160х220 200х220

В сети можно найти найти онлайн-калькуляторы для расчета несущей способности деревянных балок. Приведу ссылку на один из них: https://vladirom.narod.ru/stoves/beamcalc.html

Также, например, можно одну балку сечением 100х200 заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр. Делают это по разным причинам:

  • нет в продаже балок с требуемым сечением;
  • доски с меньшим сечением весят легче, поэтому их можно поднять на верх в одиночку, и уже там скрепить.

Рекомендуется сшивать доски так, чтобы волокна древесины были разнонаправлены. Так повышается прочность конструкции.

Монтажные работы

Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

Часть балки, заделываемую в стену, следует также покрыть:

  1. Битумом или праймером.
  2. Рубероидом, толью или пергамином.
  3. Жидким гидроизолом, состоящим из битума.
  4. Линокромом.

Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

Справка

Для газобетона считается нормальным содержание эксплуатационной влажности 3-5%. Какими бы сухими не казались блоки, недопустимо прямое соприсковение дерева с этим материалом.

Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

Внимание!

Торец балки отсекать гидроизоляционным материалом не нужно. Иначе будет закрыт доступ для испарения влаги. Требуется оставить небольшой воздушный зазор между концом балки и стеной.


Производится укладка балок на армированную поверхность (для усиления прочности конструкции). Вместо армопояса некоторые производители в небольших домах допускают опирание на газобетон с подкладкой металлической полосы 6х60 мм.

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

Общие правила возведения деревянных перекрытий

В случае со строениями из газобетона правильность технологии укладки древесины является не менее важным фактором, обеспечивающим устойчивость и долговечность здания, чем сами блоки. При ее нарушении существует вероятность смещения геометрии и равномерности распределения нагрузки между всеми элементами конструкции, что в худшем случае может привести к частичному или полному обрушению здания.

Чтобы не допустить этого, в процессе строительства необходимо строго следовать следующим правилам монтажа деревянных конструкций:

  1. Балки монтируются в стены из газобетона непосредственно в процессе строительства, до проведения работ по отделке. Для выяснения необходимого количества балок, интервалов их монтажа и оптимальных размеров деревянных элементов, необходимо заранее сделать инженерные расчеты прочности образуемой ими поверхности с учетом типа материала.
  2. Балочные элементы вставляются в стену в процессе ее возведения: в ней организуются гнезда-углубления, с таким расчетом, чтобы их глубина равнялась половине толщины всей стены. В случае вынужденной организации сквозного гнезда, его необходимо укрывать утеплителем с паронепроницаемыми характеристиками.
  3. Всегда в первую очередь устанавливаются внешние – балки, находящиеся по краям стен. Их выравнивают с помощью уровня и длинной ровной доски, которой проводят по балкам, поставив ее на ребро. Для нейтрализации их перекосов, под отдельные бревна подкладывают куски досок подходящей толщины. Таким образом, крайние балки становятся эталонными, и промежуточные элементы выравниваются уже по ним, при помощи той же прямой доски, торцы которой опираются на уже отрегулированные крайние детали.
  4. Основу для чернового пола на этаже выкладывают брусом толщиной не более 50 мм, фиксируя его саморезами. Сверху ложится тонкая не струганная доска чернового пола. Ее элементы укладываются поперек основных балок и фиксируются к брусу саморезами. В детали из древесины, предназначенные для сооружения пола, перед монтажом обязательно проходят антисептическую обработку.
  5. Перед сооружением полового покрытия на балочных перекрытиях, на них предварительно укладывают слои из паро- и гидроизолирующих материалов. Например, полосами в нахлест ложится пенополистирол, после чего все стыки между его отрезками обклеиваются скотчем. Сверху на него ложится плиты утеплителя в виде эковаты, керамзита или того же вспененного пенопласта, и в заключение сама чистовая отделка пола. В качестве нее не рекомендуется применять тяжелые материалы, наподобие плитки лил керамогранита. Идеальный вариант относительно веса, надежности и долговечности – паркетная или обычная деревянная доска.

виды бруса, расчет и монтаж

Дома из газобетонных блоков сегодня очень популярны. Материал удобный в монтаже, потому что не такой тяжелый, как блоки из бетона, обладает хорошими теплоизоляционными качествами. Но несущая способность у газобетона ниже, чем у кирпича и бетонных блоков. К примеру, у кирпича этот показатель равен 125 кг/см?, у газобетона максимум 30. Поэтому, выбирая конструкцию и материалы для перекрытия, необходимо учитывать этот фактор. И, как показывает практика, деревянные перекрытия в доме из газобетона – оптимальный вариант.

Что собой представляет деревянное перекрытие

Эта конструкция собирается из пиломатериалов. Чаще ее называют – по несущим балкам. Это когда между стенами строения по верхним торцам кладки укладываются балки, упирающиеся на эти стены. Уже на них укладывают и крепят доски в качестве чернового пола.

Название «балки» является не конкретным. То есть, это название элементов, которые собираются в виде основы и несут на себе основные нагрузки. В качестве них можно использовать брус, бревна, сдвоенные доски. Если разговор вести не о деревянных конструкциях, то в их качестве используют металлический профиль, железобетонные перемычки и прочее.

Говоря о достоинствах межэтажных и чердачных перекрытиях по деревянным балкам, необходимо отметить их небольшой удельный вес. В среднем показатель полезной нагрузки составляет 300-400 кг/м?. У бетонной плиты перекрытия данный параметр в два раза больше. Поэтому, обустраивая деревянную конструкцию, можно уменьшать размеры фундамента и стеновой кладки. А это явная экономия.


Сама конструкция деревянного перекрытия проста, собрать ее своими руками несложно. Главное – учитывать требования технологического процесса и нюансы сборки элементов.

Небольшой удельный вес балок и досок дает возможность сооружать перекрытия без использования спецтехники. То есть, весь строительный материал можно поднять, к примеру, под крышу вручную. И это опять неплохая экономия денежных средств.

Что касается недостатков, то здесь в первую очередь надо отметить свойство пиломатериалов высыхать и коробиться. То есть, такой показатель, как деформативность, у них достаточно высокая. Отсюда и все остальные проблемы:

  • вибрация пола во время хождения по нему;
  • скрип половиц;
  • образование трещин на оштукатуренном потолке нижнего этажа, нередко штукатурка отслаивается, поэтому этот вариант для отделки не рекомендуется;
  • нарушение тепло- и звукоизоляционного слоя.

Кроме этого есть и другие минусы: низкая огнестойкость конструкции, возможность заражения вредоносными микроорганизмами. Необходимо добавить, что современный стандарт – это длина бруса 6 м. И если длина пролета окажется больше, то увеличивается трудоемкость процесс за счет наращивания балок.

Расчет размеров деревянного перекрытия

Если говорить конкретно об устройстве деревянного перекрытия, то чаще всего для этого используют именно брус. Его сечение выбирается из расчета величины пролета и нагрузок, которые на него будут действовать. А так как деревянное межэтажное перекрытие является основой для пола, то нагрузки рассчитать непросто. Ведь нельзя точно сказать, какая мебель и в каком количестве будет установлена в комнатах. То же самое касается бытовой техники и людей.

Поэтому специалисты берут так называемый средний показатель, равный 400 кг/см?. А уже отталкиваясь от этого, рассчитывают размеры балок. Есть более простой способ определить параметры перекрытия из бруса, это так называемый табличный вариант. То есть, уже давно опытным путем проведены расчеты, которые заключены в таблицы. В них, как уже было сказано, определяющими факторами выбора сечения балок являются длина пролета и шаг установки.


Длина пролета, м Сечение бруса, мм
Шаг установки 60 см Шаг установки 100 см
3 75х200 100х175
4 100х200 125х200
5 125х200 150х200
6 150х225 175х250
7 150х300 200х275

В таблице длина пролета обозначает расстояние между внутренними плоскостями газобетонных стен. Соответственно балки должны заходить на сами стены минимум на 15 см, максимум на 30. Значит, длина брусов складывается из длины пролета и двух заходов на стены. К примеру, длина пролета – 6 м, значит, длина балки: 7+0,15+0,15=7,3 м.

Монтаж перекрытия из деревянных балок

Перед тем как сделать межэтажное перекрытие из дерева, необходимо по всему периметру дома из газобетона залить армопояс. Это конструкция из железобетона, основная функция которой – равномерно распределить нагрузки от перекрытия и наполнения помещений верхнего этажа на стены здания.


Как залить армопояс

Здесь два варианта:

  1. В опалубку.
  2. В специальные U-образные блоки.

Первый способ – традиционный. Собирается опалубка с креплением к стенам строения, в которую армирующий пояс будет заливаться толщиною 20-25 см. Предварительно в нее укладывается армирующий каркас из стальной сетки или арматуры.

Второй вариант – использование специальных блоков, которые укладываются на стены точно так же, как обычные. Только в них есть канавки, образующие общую канавку по всему периметру здания. В нее закладывается два-три стержня стальной арматуры и заливается бетонным раствором.

Если U-образные блоки вами не были найдены, то их можно изготовить своими руками из полнотелых блоков. Просто канавку надо вырезать, используя обычную пилу.

Для перекрытия первого этажа применяется опалубочная технология заливки армопояса.


Установка бруса

Ничего сложного в этой операции нет, просто надо учитывать некоторые требования.

  1. Все балки до их установки обрабатываются антисептиками и антипиренами.
  2. После высыхания концы бруса, которые будут упираться на газобетонную стену, обмазываются битумной мастикой или оборачиваются рубероидом.
  3. Укладку начинают с любой стороны перекрытия. Устанавливают два бруса с учетом шага. Они между собой выравниваются в горизонтальной плоскости, и каждый дополнительно по горизонту. Затем производится монтаж всех остальных поочередно с выравниванием каждого.
  4. Между уложенными балками по стене заполняются проемы газоблоками. Основное требование – оставлять зазор между блоками и пиломатериалом в пределах 5 см. Это пространство в дальнейшем надо заполнить утеплителем.
  5. Поверх бруса укладывается дощатый настил из обрезных досок, который впоследствии покрывается пароизоляцией. На него устанавливаются лаги, между которыми укладывается утеплитель. Сверху слой гидроизоляционной мембраны и чистовой пол в виде досок, фанеры, плит ОСП и прочих листовых или панельных материалов.

Что касается крепления балок к армопоясу, то тут огромный выбор. Сегодня чаще всего используют крепежные уголки и металлические дюбели. Если продумать и учесть заранее шаг установки балок, то еще на стадии заливки армопояса можно в него вмонтировать анкера, на которые балки и будут насажены. Специалисты отмечают, что это самый надежный вариант крепления.

Перекрытие между этажами в доме из газобетона – это подчас горизонтальная конструкция между основным домом и мансардой. Отличительных особенностей при сооружении перекрытия в этом месте нет, если мансарда частично собирается из газоблоков. Но если это другой материал, то нужно будет принять во внимание, некоторые нюансы процесса.

Часто мансарда возводится из бруса, потому что в выборе, что лучше – газоблок или брус, предпочтение многие отдают последнему. Сам процесс установки и крепления стеновых бруса от стандартной технологии ничем не отличается. Их укладывают по периметру здания, но крепят к несущим балкам межэтажного перекрытия.

Между собой газоблок и мансардный брус не скрепляются. Здесь идет разговор о блоках, которые уложены между балками перекрытия. Но даже в этом случае первые все равно являются опорой для вторых. То есть, мансардные брус должен плотно ложиться и на газоблок, и на балки перекрытия.


Заключение

На самом деле соорудить межэтажное перекрытие по деревянным балкам в газобетонном доме несложно. Процесс ведется быстро, если все подготовлено и рассчитано. Основное требование производства работ на верхних этажах – это соблюдение правил техники безопасности.

Строительство домов из газоблоков очень популярно в последнее время. Это вызвано тем, что газобетонные блоки позволяют построить дом быстро. Стены получаются тёплыми, дышащими, легко получить ровную поверхность стен.

При определении конструкции дома возникает вопрос, какое перекрытие лучше делать в домах из газобетонных блоков. Сначала мы сделаем кратки обзор возможных вариантов, а потом сфокусируемся на деревянных межэтажных перекрытиях в доме из газобетона.

Какое перекрытие лучше

В доме из газобетона можно устраивать различные виды межэтажных перекрытий. Самые распространенные это перекрытия из готовых железобетонных панелей, монолитное железобетонное и по деревянным балкам.

Краткая характеристика железобетонных перекрытий

Железобетонные перекрытия обладают всеми необходимыми для перекрытий характеристиками:

  • прочность;
  • долговечность;
  • высокая несущая способность;
  • хорошая звукоизоляция;
  • высокая огнестойкость и негорючесть.

Но, в это же время есть и ряд недостатков, которые нужно учитывать при выборе перекрытия из железобетона.

Перекрытие из сборных железобетонных панелей . В случае со сборными железобетонными панелями нужно учитывать, что не всегда план и конфигурация здания позволяют оптимально подобрать панель нужного размера. Так как панели выпускают только прямоугольной формы, то ими невозможно перекрыть закругленные участки и помещения неправильной геометрической формы. Тогда возникают участки, которые приходится дополнительно заделывать монолитным железобетоном. Не смотря на то, что монтаж самих железобетонных панелей процесс достаточно быстрый, именно монтаж может стать фактором, из-за которого придется отказаться от сборных панелей, так как не на всех участках есть возможность подъехать крану для их установки.

Достоинства :

  • быстрый монтаж.

Недостатки :

  • ограничения по размерам и форме;
  • необходимость наличия подъезда для крана при монтаже.

Монолитное бетонное перекрытие. Монолитное перекрытие удобно тем, что для его устройства не нужна крупная техника и его можно сделать любых размеров и формы. Но устройство монолита – процесс очень трудоемкий. Это изготовление и монтаж опалубки, устройство металлического каркаса, приготовление бетона и его заливка, уход за бетоном в процессе твердения. Причем при заливке бетона необходимо соблюдать определенные технологические правила для обеспечения его равномерного распределения в массе плиты, что существенно сказывается на качестве изделия. Трудоемкость, длительность и большое количество так называемых «мокрых процессов» могут заставить задуматься о поиске другого варианта конструкции перекрытия.

Достоинства :

  • возможность выполнить перекрытия любой формы;
  • не нужна крупная техника.

Недостатки :

  • высокая трудоёмкость и длительность процесса;
  • мокрый процесс;
  • нужно большое количество воды, а её на участке может ещё не быть в таких объемах;
  • необходимость соблюдения технологических режимов приготовления и укладки бетона.

Существенным минусом для бетонных перекрытий при выборе материала перекрытия для дома из газобетонных блоков является его вес. Учитывая то, что газобетон это пористый материал, он обладает большей хрупкостью чем просто бетон и кирпич. И, следовательно, в домах из газобетона предпочтительней применить более легкую конструкцию перекрытия.

Краткая характеристика деревянных перекрытий

Поэтому очень часто выбор останавливается именно на деревянных перекрытиях. Деревянные перекрытия легче бетонного, дешевле, могут перекрывать помещения различной конфигурации.

Изготовление и монтаж деревянных перекрытий не сложный. Для монтажа такого перекрытия не нужна крупная техника, можно использовать самодельные лебедки и ручной инструмент.

Достоинства:

  • легкий вес;
  • гибкость в конфигурации;
  • наличие ассортимента древесины;
  • не сложный монтаж.

Недостатки:

  • горючесть;
  • необходимость антисептической защиты.

Деревянное перекрытие: конструкция и установка

Несущим элементом деревянного перекрытия является балка. В основном балки делают из деревянного цельного или клееного бруса. Но можно использовать для балок и брёвна соответствующего диаметра. Ориентировочные размеры сечений балки в зависимости от шага балок и перекрываемого пролета можно посмотреть в таблице.

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага балок, предполагаемая нагрузка на перекрытие 400кг/м2 .

Пролёт, м

Шаг балок,м 2,0 2,5 3,0 4,0 4,5 5,0 6,0

Сечение бруса, мм

0,6 75х100 75х150 75х200 100х200 100х200 125х200 150х225
1,0 75х150 100х150 100х175 125х200 150х200 150х225 175х250
Диаметр бревна, мм
1,0 110 130 140 170 190 200 230
0,6 130 150 170 210 230 240 270

Крепление балки в стене . При строительстве стены на проектной высоте начинают раскладывать балки перекрытия. Балки заводятся в стену на расстояние не менее 12 сантиметров. Конец балки, который заводится в стену, должен быть покрыт гидроизолирующим материалом: обернут толем, покрыт битумной мастикой или другим герметиком с антисептическими добавками.

Вокруг балки должен оставаться небольшой воздушный зазор, балка не должна сидеть жестко. Для этого еще делают скос на торце балки под углом 60-80 градусов. Между торцом балки и наружной частью стены устраивают утепление из полистирола.

При необходимости удлинить балки, это делают в виде замка: балки соединяются между собой внахлест от 0,5 до 1,0м и скрепляются болтами. Места сочленения балок желательно делать над внутренней стеной или другой опорой.

Устройство конструкции перекрытия . Для устройства тепло и звукоизоляции перекрытия между балками прокладывают звуко- и теплоизоляцию. С этой целью в нижней части балок делается накат, для крепления которого вдоль низа балок прибиваются черепные бруски размером сечения 50х50 мм. Изоляционные материалы должны плотно прилегать к брусьям. Низ балок подшивается фанерой, OSB-плитой, можно гипсокартонном.

Сверху на балки укладываются лаги, а по ним черновой пол. Для улучшения звукоизоляции под черновой пол и под лаги можно проложить специальные шумо- и вибропоглащающие прокладки.

Для улучшения звукоизоляции и для того, что бы уменьшить возможность прогиба потолка от воздействия тяжести на пол верхнего этажа, есть вариант устройства пола и потолка по разделенным балкам. Основная идея этого способа – это разделить конструкцию пола и сделать для пола верхнего этажа и для потолка нижнего этажа разные несущие балки. Для этого пол укладывают на основные несущие балки.

Балки пола укладываются непосредственно на стену с армопоясом. Между ними посередине монтируются потолочные балки, которые крепятся к стене кронштейнами.

Устанавливаются потолочные балки с таким же шагом, что и несущие, поэтому расстояние между соседними балками будет соответственно 0,3 или 0,5 метра. Балки потолка не будут нести больших нагрузок, их главная задача удержать подвесной потолок и пирог из звукоизоляционных материалов. Поэтому потолочные балки, согласно расчета, можно устанавливать меньшего сечения. Чтобы разместить звукоизоляцию потолочные балки размещают на 10-12см ниже несущих. Таким образом пол и потолок получаются не связанными между собой и возможные прогибы и звуки от конструкции пола не передаются на конструкции потолка.


Устройство монолитного пояса газобетонного дома: почему это важно

В домах из газобетонных блоков балки перекрытия укладываются по монолитному поясу. Монолитный пояс в домах из газобетонных блоков – это обязательный конструктивный элемент. Он помогает равномерно распределить нагрузку от балок перекрытия на стену, что способствует тому, что газобетон в местах размещения балок не перегружается и не растрескивается. Монолитный пояс должен быть цельным и размещаться по всему периметру здания. Этот пояс имеет важное значения для газобетонных домов. Кроме распределения нагрузки от перекрытия он еще служит для общего сохранения цельности и устойчивости конструкции дома, предохраняет от возможных разрушений и деформаций при возможных усадках грунта и небольших подвижках фундамента. Поэтому устройству монолитного пояса уделяется особое внимание.

Для устройства монолитного пояса есть специальные U-образные газоблоки.

Внутрь этого блока укладывается арматура – 2-4 стержня диаметром 8-12 мм.

Нижний ряд стержней укладывается на специальные прокладки для того, что бы снизу под арматурой образовался защитный слой из бетона.

Если нет готовых узких блоков, то их можно нарезать из стандартных, газобетон хорошо режется. U-блок можно изготовить и самостоятельно, выпилив внутреннюю часть блока ручной пилой.

Из арматуры делается каркас.

Важно! Арматура не сваривается, а скручивается при помощи проволоки.

В местах примыкания желательно избегать прямых углов, изгибая арматуру дугой.

К нему можно прикрепить закладные детали (стержни) к которым будут крепиться балки перекрытия. С наружной стороны стены монолитный пояс утепляется полистиролом. Затем полость U-образного блока заливается бетоном.

и заливается бетоном

Так как специальные блоки стоят дорого, или их может не быть в продаже, то монолитный пояс можно изготовить как обыкновенный бетонный пояс с металлическим каркасом.

Для того, что бы на наружной стене визуально не просматривалось место его установки монтаж армо пояса осуществляют следующим образом, по наружной стене устанавливаем газобетонные блоки толщиной 100 мм. Затем, чтобы избежать образования мостиков холода, закладываем 50 милиметровый полистирол. С внутренней стороны стены ставим опалубку из деревянного щита, в образовавшееся пространство укладываем армопояс.

Полезное видео:


Рекомендуем вам еще:

К преимуществам установки деревянных перекрытий в доме из газобетона относят низкую нагрузку на стены, доступную стоимость стройматериалов, возможность реализации сложных и нестандартных проектов, отсутствие потребности в подъемной технике и простоту монтажа. Технология установки считается простой, особое внимание уделяется правильному распределению нагрузки на блоки, обработке дерева антипиренами и антисептиками и защите конструкции от внешних воздействий.

Расчет материалов

Ориентировочная нагрузка на брус и стены составляет 400 кг/м 2 (при необходимости находится ее точное значение путем сложения веса конструкций и мебели). Сечение несущих пиломатериалов подбирается из учета обеспечения прогиба в пределах 1/300 от основного пролета. Допустимая длина деревянной балки при этом равна 6 м, при выборе ее размеров нужно сделать заход на перегородки из газобетона как минимум на 15 см. Рекомендуемый шаг расположения опор варьируется в районе 60-100 см, но не более. Рекомендуем ознакомиться с другими .


Стандартная схема включает элементы с сечением от 50×100 и выше, располагаемые поперечно основному пролету, обшитые снизу досками, паро-, тепло- и гидроизоляционные прослойки, и настил, выполняющий роль пола или защищающие утеплитель от внешних воздействий. Расчет сводится к выбору сечения и шага несущих опор, в свою очередь зависящих от площади помещения и величины ожидаемых на газобетон и перекрытие нагрузок. Рекомендуемые размеры деревянных балок проще взять из таблиц:

Сечение бруса, мм
Длина пролета, м 2 3 4 5 6
При шаге балок в 60 см и принятой по умолчанию нагрузке в 400 кг/м 2 75×100 75×200 100×200 150×200 150×225
То же, при шаге в 1 м 75×150 100×175 125×200 150×225 175×250
При шаге в 1 м и расчетной нагрузке на деревянное перекрытие в 150 кг/м 2 50×140 60×180 80×200 100×220
То же при 200 кг/м 2 50×160 70×180 100×200 140×220
-/- 250 кг/м 2 60×160 70×200 120×200 160×220
-/- 300 кг/м 2 70×160 80×200 120×220 200×220

Нетрудно заметить, что знание точного значения весовых нагрузок позволяет сэкономить на приобретении деревянных балок как минимум на 20 %. Количество остальных пиломатериалов находится из учета площади помещений и размеров лестничного проема (при наличии). При составлении сметы к обязательным расходам относят затраты на обработку древесины антисептиками и антипиренами. Размеры и тип утеплителя подбирают исходя из целевого назначения конструкции: для перекрытия между этажами достаточно 10 см, главной задачей прослойки в данном случае является обеспечение хорошей звукоизоляции, предпочтение отдается дышащим волокнистым материалам. При укладке его на первом этаже (полы по грунту) минимум составляет 20 см, при обустройстве чердака – 15-20.

Руководство по монтажу своими руками

Для межэтажных и чердачных перекрытий работы начинаются после закладки армопояса поверх газобетонных блоков по всему периметру стен.

1. Подготовка материала. Элементы нужной длины подпиливаются под углом в 60-70° на участке захода на газобетон с верхней стороны и обматываются толем или рубероидом.

2. Подготовка. Между будущей балкой и наружной стеной укладываются кусочки утеплителя и оставляется зазор для свободной циркуляции воздуха.

3. Монтаж опор, начиная с крайних элементов согласно выбранной схеме. Для фиксации к армопоясу (U-образным блокам или армированной ж/б ленте) используются металлические уголки или шпильки, обработанные составами против коррозии. Этот этап не стоит проводить самому, для ровного размещения требуются силы как минимум двух человек, тщательно проверяется уровень каждой опоры.

4. Фиксация пароизоляции с учетом рекомендуемого нахлеста. Этот слой является обязательным при разделении двух этажей или чердака, при сборке перекрытия первого этажа в доме из газобетона пленки или мембраны заменяются более плотной и надежной рулонной гидроизоляцией.

5. Монтаж наката, выполняющего функции потолка. К нижней стороны балок крепятся доски толщиной от 25 см или листовые материалы, например, гипсокартон. На этом этапе между ними и пароизоляцией нужно сделать вентиляционный зазор в 1-2 см.

6. Размещение утеплителя между деревянными элементами. Для определения толщины этой прослойки желательно сделать теплотехнический расчет, при отсутствии данных минимум принимается равным 10 см. Теплоизоляция укладывается без зазоров, с плотным примыканием к балкам, лучше всего для этих целей подходят плиты или маты минваты с пружинистыми краями, они удобны в работе и сохраняют способности древесины и газобетонных блоков к пропусканию воздуха.

7. Защита утеплителя от промокания. Оптимальные характеристики в данном случае имеют тонкие гидроизоляционные мембраны и пленки, рубероид используют преимущественно на чердаках.

8. Накрытие лагами и настил будущего пола. При укладке межэтажных перекрытий его можно сделать из шпунтованных досок, фанеры или листов ДСП, окончательный вариант зависит от типа напольного покрытия. При обустройстве неэксплуатируемых чердаков в целях экономии этот этап пропускают, достаточно прокладки поверх брусьев мостиков для перемещения.

9. Декоративная отделка потолка. Крупные балки иногда оставляют открытыми, но такое интерьер будет уместен не везде, в жилых домах нижний настил облицовывают вагонкой, гипсом или закрывают натяжными конструкциями.

Приведенная инструкция подходит для монтажа перекрытий с любой конфигурацией поверх газобетона с плотностью не менее 400 кг/м 3 и керамзитобетона. Основной зоной риска являются участки контакта дерева, блоков и металла. Прямого примыкания избегают, в данных зонах стен предусматриваются прокладки утеплителя или синтетических материалов и оставляются зазоры. К обязательным условиям относят выбор правильной древесины: без крупных сучков, трещин и слабых участков и влажностью не выше 15%. Необходимыми характеристиками обладает клееный или высушенный брус и готовые двутавровые балки.

Для обеспечения максимальной надежности эксплуатации перекрытия при его сборке рекомендуется:

  • Соединять балки с помощью шурупов, а не гвоздей.
  • Учитывать требования пожарной безопасности и пропитывать материалы не только антисептиками, но и антипиренами. Все элементы обрабатываются заранее, на стены из газобетона укладывается исключительно сухой брус. В целях экономии этот этап можно провести самостоятельно.
  • Провести точный расчет толщины и согласовать полученные данные с параметрами армопояса. С целью исключения образования мостиков холода в домах на этих участках прокладывается тонкий слой теплоизоляции, в идеале защищающий обе эти конструкции. Закладка минваты или пенопласта только со стороны армопояса или перекрытия является нарушением, исключение делается лишь при использовании для увеличения несущих способностей стен U-образных блоков.
  • Обрабатывать металлические крепежи антикоррозийными составами.

Деревянное балочное перекрытие является оптимальным только в малоэтажных домах из газобетона, при других вариантах проектирование доверяют специалистам.

Перекрытия представляют собой горизонтальную конструкцию, которая устанавливается между каждым этажом здания, а также разделяет первый этаж от подвала, а последний от кровли. Кроме этого, она принимает немалые нагрузки от несущих стен, за счет чего придает сооружению жесткость. Дополнительно перекрытие в доме из газобетона делают таким образом, чтобы обеспечить сохранность тепла.

Устройство межэтажных перекрытий

Существует несколько вариантов, которыми выполняется монтаж перекрытий между этажами в частном доме из газобетона. К таковым относят монолитные, а также сборные типы конструкций. Так, могут применяться деревянные либо металлические балки, специальные бетонные плиты или создаваемые сразу на месте сборно-монолитные варианты. Каждый тип конструкций обладает определенными преимуществами и недостатками, которые должны учитываться при их монтаже в здании из газобетонных блоков. Главными критериями выбора межэтажных перекрытий в газобетонном доме является:

  • Потребность использования дополнительной техники для установки;
  • Цена материалов, а также установки;
  • Длительность строительства с их применением.

Использование в качестве основного критерия параметры предельных нагрузок межэтажных перекрытий в доме из газобетона является неактуальным. Это обусловлено тем, что все перечисленные варианты позволяют добиться достаточной прочности для частных домов. Обычно они выдерживают нагрузку, не превышающую 800 кг/1 м?. Но более предпочтительными будут материалы, обладающие меньшим весом, чтобы снизить нагрузку, которая оказывается на блоки.


Перекрытие их ЖБИ и других плит

Оправданным является применение в доме из газобетона монолитной плиты перекрытия за счет хороших прочностных и тепловодных свойств. В этом плане можно выбрать наиболее подходящие для конкретного объекта варианты:

  • Сборно-монолитные конструкции;
  • Установка стандартной монолитной плиты;
  • Дополнительно армированные плиты.

Некоторые производители предлагают своим клиентам создание плит перекрытия второго этажа в доме из газобетона, имеющие индивидуальные параметры габаритов. Но обычно средняя длина изделий составляет порядка 6 м, а показатели ширины 1,8 м. Параметры толщины не превышает 30 см. Для их производства применяют исключительно автоклавный метод, позволяющий добиться плотности изделия В500. Нередко монолитное перекрытие в доме из газобетона делаются с пазо-гребневыми соединениями. За счет этого возможно придать соединениям большую плотность и быстрее провести установку.

Классическим вариантом является монтаж плит перекрытия, представляющих собой пустотелые изделия. Такие варианты распространены для возведения сооружения домов из газобетонных блоков. Рекомендуется их использовать для обустройства пролетов, ширина которых составляет не больше 6 м. Однако перед их монтажом требуется сделать армопояс, позволяющий равномерно распределить нагрузку на стены. Преимуществом таких вариантов является их небольшая стоимость, несмотря на необходимость привлечения строительного крана. Подобные изделия обеспечивают нагрузку в 800 кг на каждый 1 м?.

Сборно-монолитное перекрытие

С целью применения для дома из газобетона сборно-монолитных перекрытий, обладающих Т-образной формой, применяют классические железобетонные балки длиной до 7 метров. Их устанавливают на стены (не менее 2 см должно лежать на них) с шагом в 70 см. Все расстояние, которое образуется между железными балками перекрытия в доме из газобетона, требуется заполнить бетоном, относящимся к классу В20. Дальше происходит укладка армопояса и заливается бетонная стяжка в 5 см. Конструкция схватывается в течение 4 недель, а начинать частично её нагружать можно после 10 дня.

Деревянные балочные перекрытия

Рассматривая вопрос, какое перекрытие лучше для двухэтажного дома из газобетона, отдельно стоит рассмотреть установку балок из дерева. Они отлично подходят для отделения цокольного или второго этажа, а также чердака. Однако стоит исключить укладку балок перекрытия на газобетонные блоки в случаях, когда расстояние между основными стенами составляет больше 6 м. Если этим пренебречь, то произойдет прогиб. Параметры сечения перекрытий из бруса определяются нагрузками, а также длиной, которую имеет пролет.

В процессе монтажа балок перекрытия из дерева нельзя делать шаг меньше в 0,5 м либо больше 1 м.


Перед тем как укладывать подобные изделия, требуется сверху по газобетонным стенам сделать армированный пояс, состоящий из монолитного железобетона. Его высоту в среднем делают порядка 15 см, а для крепления балок используют анкерные пластины. Чтобы предотвратить появление точки росы непосредственно в перекрытиях, важно создать хорошую тепло- и пароизоляцию. С целью недопущения конденсации влаги стоит дополнительно изолировать все зазоры и стыки. Для этого стоит применять герметики либо жгуты, выполненные из пенополиэтилена.

Торцевая часть положенной балки должна находиться в 5 см от стены и это расстояние необходимо заделать утеплителем. Зачастую для этого используется минеральная вата, из-за того, что другие материалы потребуется подгонять по размерам.

Монтаж лаг межэтажного перекрытия, чья длина составляет больше 4,5 м, способны в результате прогиба привести к разрушению созданного ранее монолитного пояса. За счет этого перед тем, как укладывать балки перекрытия требуется сделать специальную фаску на их концах, дабы предотвратить подобные негативные последствия. По завершении установки этих элементов, можно начинать создавать черновой пол, а также монтировать теплоизоляцию. Когда планируется делать цокольное перекрытия в доме из газоблоков, стоит предварительно создать хорошую пароизоляцию.


Металлические балочные перекрытия

Практически также проходит монтаж изделия из металла. В этом случае применяются следующие варианты:

  • Двутавровые балки;
  • Специальные трубы, имеющие квадратное сечение;
  • Швеллера.

Данные изделия обладают высокой стойкостью к нагрузкам, однако, перед тем, как сделать перекрытие в доме из газобетона с их помощью, требуется провести качественную антикоррозийную обработку. Для монтажа подобных балок не требуется использования спецтехники, достаточно бригады, в составе которой 3 человека.

Монолитное перекрытие

Наиболее трудоемким и длительным является устройство монолитного перекрытия в доме из газобетона. Для их создания применяется опалубка, в которую укладывается арматура, а также заливается бетон. Толщина создаваемых подобным образом перекрытий обычно составляет не больше 20 см. За счет этого обеспечивается высокая несущая способность, составляющая больше 800 кг/1 м?. Процесс укладки подобного перекрытия первого этажа в доме из газобетона, как и любого другого проводится без учета ширины пролета.

Сам бетон может быть сделан своими руками непосредственно на участке, однако, стоит отдавать предпочтение заводским вариантам, которые сделаны с полным соблюдением технологических норм. В этом случае дополнительно потребуется применение бетононасоса для подачи смеси на нужную высоту. К тому же в отличие перекрытия стен из газобетона плитами, монолитные варианты можно сделать в различных формах, в том числе в виде полукруга за счет «заливного» типа материала.

Какое перекрытие лучше для двухэтажного дома из газобетона определяется большим количеством параметров, а также требований, которые предъявляются к будущему основанию.

Армирующий пояс

Прежде всего, укладка плит перекрытия на газобетонные блоки должна осуществляться на специально подготовленный армопояс. Он необходим для распределения нагрузки, которая будет оказываться на несущие стены с верхних этажей. К ней относится не только масса самих плит, но и другая «полезная нагрузка», которой являются люди, различные предметы и оборудование, находящееся в помещениях. Именно армирующий пояс позволяет компенсировать главный недостаток газобетонных изделий – склонность к изгибам и разрушению.


При отсутствии такого элемента, на стенах в скором времени начнут образовываться трещины, а определенные блоки будут трескаться под неравномерной тяжестью. Поэтому перед тем как укладывать плиты перекрытия, а также балки, требуется создание данного элемента. Проводится это следующим образом:

  • Сначала по краям блоков устанавливается опалубка;
  • Дальше в неё укладывается арматура, а также проводится её перевязка;
  • После этого проводится заливка бетона и ожидание его застывания;
  • В конце снимается опалубка и можно проводить установки перекрытий.

Как делаются монолитные перекрытия

Перед началом работы необходимо заказать технику для транспортировки и подачи на нужную высоту цементного раствора, а также строительный вибратор, для утрамбовки материала. Когда бетонная смесь делается на месте своими руками, необходимо иметь бетономешалку. В качестве арматуры требуется подготовить металлические прутья и для их обвязки специальную проволоку. Опалубку можно делать из деревянного бруса, обычных досок либо фанеры.

Создание своими руками монолитного перекрытия в доме из газобетона начинается с сооружения опалубки, представляющую собой огромную форму, в которую укладывается связанная арматура, а в последующем заливается жидкий цементный раствор. Она делается вертикально устойчивой, чтобы выдержала вес всего залитого в неё раствора. Последовательность самих работ по возведению опалубки выглядит следующим образом:

  • Сначала делают опоры. В этом этапе рекомендуется четко следить, чтобы был соблюден горизонтальный уровень. Отклонения будут серьезно отражаться на прочности. Делать стойки требуется с учетом нагрузки, которая может достигать 300 кг;
  • Расстояние между опорами делается 1 м;
  • Дальше проводится установка балок поперек будущей плиты, а также её крепят непосредственно к стенам. Дополнительно, для создания максимальной прочности опалубки их пришивают к стойкам;
  • Параметры устанавливаемой балки должны исключить прогиб конструкции под весом залитого бетона;


  • После создания основы, на неё выкладывают доски либо листы фанеры, которые сверху дополнительно покрываются изолирующей пленкой;
  • В этот период должна проводиться прокладка всех труб вентиляции, а также электропроводки.

Когда опалубка готова, можно приступать к созданию армирующей сетки. Для этого требуется:

  • Используя металлические пруты, имеющие сечение порядка 10 мм, нужно сделать сетку, за счет скрепления их между собой проволокой;
  • Скрепление прутьев осуществляется в шахматном порядке;
  • Установка арматуры проводится сразу в нескольких уровнях, для обеспечения устойчивости будущей конструкции к деформации;
  • Укладка сетки проводится таким образом, чтобы до опалубки оставалось не менее 2,5 см. Это позволит создать должную толщину бетона в таких местах;
  • Верхний слой арматуры стоит размещать на 10 см выше нижнего.

Следующим этапом является заливка бетона. Здесь важно четко соблюдать параметры прочности, качества, а также толщины:

  • Важно применять только качественные варианты бетона марки прочности не менее М200. Этот параметр определяет будущие характеристики возводимого перекрытия;


  • Толщина возводимой плиты должна составлять не меньше 15 см, но при этом не больше 30 см;
  • Проведение заливки возможно только при температуре воздуха выше +5°С. Когда её проведение требуется, но погода не позволяет, устанавливают специальные обогреватели.

Сама процедура осуществляется следующим образом:

  • Сначала проводится маркировка необходимой высоты. Сама заливка делается за один раз, поэтому требуется наличие рядом готового нужного объема бетона, а также бетононасоса, который позволит непрерывно заливать раствор в форму. Если этот процесс был разделен на несколько приемов, то перекрытие потеряет свою прочность;
  • Пока раствор заливается, его нужно обработать строительным вибратором, чтобы удалить из состава пузырьки. Массы самого бетона мало, чтобы создать нужный уровень уплотнения;
  • Под конец требуется выровнять поверхность бетона так, чтобы он был вровень с опалубкой.

Чтобы монолитное перекрытие достигло своей максимальной прочности, требуется минимум 28 дней.


Создание перекрытий между этажами может осуществляться разными способами. Для этого используются металлические либо деревянные балки, ЖБ плиты перекрытия, а также монолитные конструкции. Каждый из способов имеет свои особенности, которые требуется учитывать.

Дома из газобетонных блоков строят высотой не больше трех этажей. Перекрытия в домах из газобетона делают с учетом материала стен, равно как и газоблоки подбирают с такими характеристиками, чтобы они выдержали перекрытия.

Виды перекрытий для газобетона

  • монолитные;
  • железобетонные плиты;
  • газобетонные плиты;
  • деревянные или металлические балки.

Плитные перекрытия

Плиты для перекрытий могут быть железобетонными или газобетонными. Перекрытие из газобетона легче железобетонного, плиты из газобетона собираются в монолитное полотно благодаря пазогребневой системе. Если же используются плиты без пазов и гребней, то в зазор между плитами закладывается арматура и заливается песчано-цементный раствор. Газобетонные плиты перекрытия армируются сеткой, они выдерживают нагрузку 600 кг на 1 квадратный метр, чего вполне достаточно для индивидуального жилого дома.

Схема устройства перекрытия из газобетонных плит

Газобетонные плиты для перекрытий могут быть разных размеров. Плитное перекрытие должно быть на 20 сантиметров длиннее пролета, чтобы с каждой стороны заходить на стену на 10 сантиметров.

Железобетонные плиты похожи на газобетонные, однако они значительно тяжелее, поэтому при их использовании необходимо точно высчитывать нагрузку.

К преимуществам плитных перекрытий можно отнести:
  • быстрый монтаж;
  • хорошая шумо- и теплоизоляция;
  • высокая несущая способность;
  • доступная стоимость.

Монолитные перекрытия

Для монолитного перекрытия изготавливается арматурный каркас, который заливается бетоном. Толщина монолитного перекрытия может достигать 300 мм. Монолитное перекрытие может быть любой формы – в этом главное отличие от плитного перекрытия, которое может быть только прямоугольным. Монолитное перекрытие имеет высокую несущую способность – до 800 кг на квадратный метр, но его достаточно долго и дорого делать.

Устройство монолитного перекрытия

Перекрытия по балкам

Для такого варианта используются металлические или деревянные балки, на которые укладывается настил из фанеры или доски, а пространство между балками заполняется керамзитом, минеральной ватой, пенополистиролом или прочими утеплителями. Это проверенный и недорогой способ сделать межэтажное перекрытие.

Пример деревянного перекрытия в доме из газоблоков

Какие перекрытия лучше для домов из газобетона

Совет прораба :
В домах из газоблоков можно делать любые перекрытия при условии точного расчета нагрузки на стены. Проще всего сделать перекрытия деревянными или из газобетонных плит, ведь нагрузка от них на стены ниже, чем от прочих материалов и к тому же эти варианты самые дешевые.

Обычно считается, что внутренние перегородки не являются несущими, поэтому их делают чуть ниже, чем несущие стены, чтобы перекрытия не них не опирались. Перегородки из газобетона обычно делают на 2 сантиметра ниже перекрытий, чтобы перекрытие не давило на них, ведь от такой нагрузки на перегородках могут появиться трещины.

Разновидностью перекрытий можно считать оконные и дверные перемычки из газобетона — их используют с расчетной нагрузкой по проекту. Если толщина стен превышает 500 мм, можно использовать сборные перемычки. Длина перемычки должна быть больше ширины проема на 100 мм в каждую сторону.

Видео: укладка деревянных перекрытий в доме из газобетона

Деревянные перекрытия в доме из газобетона

Виды деревянных перекрытий

Стандартные балочные.

Представляют собой систему из монолитных или клееных древесных балок, сверху на которые настилают черновое покрытие пола в виде поперечной доски, теплого пола и других покрытий.

Габариты таких элементов доходят до 400 мм в высоту, 200 мм в ширину и до 15 м в длину.

В случаях, когда основа пола стыкуется с одним двумя и большим количеством стен, его настилают не из отдельного бруса по 5 м, а устанавливают одну балку длиною 15 м, центрируя ее и укрепляя дополнительными распорочными элементами. Такая монолитная технология сооружения возможна только с множеством поддерживающих стен.

Облегченные ребристые

Такие детали применяются нечасто, но они незаменимы в случае постройки дома из древесного каркаса.

Основная их особенность – обшивка и ребра настилаются с интервалом всего 30-50 см.

Их длина ограничена 5 метрами, а ширина 30 сантиметрами. Покрытия из них обшиваются разными материалами: фанерой, ДСП пластинами, а иногда и лентой из стали.

Для звукоизоляции конструкций из них в обязательном порядке применяют минеральную вату. Для газобетонных строений их использование рационально только по отношению к особенностям конструкции одной отдельной комнаты.

Балочно-ребристые

Представляют собой совмещение первых двух видов, путем использования в одной конструкции одновременно балок и ребер.

Ребра в этом случае устанавливаются поперек балок, которых в этом случае нужно напорядок меньше благодаря более равномерному распределению нагрузки. Дерева в этом случае расходуется меньше, но процесс монтажа по отношению к двум предыдущим вариантам немного усложняется.

Общие правила возведения деревянных перекрытий

В случае со строениями из газобетона правильность технологии укладки древесины является не менее важным фактором, обеспечивающим устойчивость и долговечность здания, чем сами блоки. При ее нарушении существует вероятность смещения геометрии и равномерности распределения нагрузки между всеми элементами конструкции, что в худшем случае может привести к частичному или полному обрушению здания.

Чтобы не допустить этого, в процессе строительства необходимо строго следовать следующим правилам монтажа деревянных конструкций:

  1. Балки монтируются в стены из газобетона непосредственно в процессе строительства, до проведения работ по отделке. Для выяснения необходимого количества балок, интервалов их монтажа и оптимальных размеров деревянных элементов, необходимо заранее сделать инженерные расчеты прочности образуемой ими поверхности с учетом типа материала.
  2. Балочные элементы вставляются в стену в процессе ее возведения: в ней организуются гнезда-углубления, с таким расчетом, чтобы их глубина равнялась половине толщины всей стены. В случае вынужденной организации сквозного гнезда, его необходимо укрывать утеплителем с паронепроницаемыми характеристиками.
  3. Всегда в первую очередь устанавливаются внешние – балки, находящиеся по краям стен. Их выравнивают с помощью уровня и длинной ровной доски, которой проводят по балкам, поставив ее на ребро. Для нейтрализации их перекосов, под отдельные бревна подкладывают куски досок подходящей толщины. Таким образом, крайние балки становятся эталонными, и промежуточные элементы выравниваются уже по ним, при помощи той же прямой доски, торцы которой опираются на уже отрегулированные крайние детали.
  4. Основу для чернового пола на этаже выкладывают брусом толщиной не более 50 мм, фиксируя его саморезами. Сверху ложится тонкая не струганная доска чернового пола. Ее элементы укладываются поперек основных балок и фиксируются к брусу саморезами. В детали из древесины, предназначенные для сооружения пола, перед монтажом обязательно проходят антисептическую обработку.
  5. Перед сооружением полового покрытия на балочных перекрытиях, на них предварительно укладывают слои из паро- и гидроизолирующих материалов. Например, полосами в нахлест ложится пенополистирол, после чего все стыки между его отрезками обклеиваются скотчем. Сверху на него ложится плиты утеплителя в виде эковаты, керамзита или того же вспененного пенопласта, и в заключение сама чистовая отделка пола. В качестве нее не рекомендуется применять тяжелые материалы, наподобие плитки лил керамогранита. Идеальный вариант относительно веса, надежности и долговечности – паркетная или обычная деревянная доска.

Перекрытия из газобетона

Выбор такого типа конструкции обеспечивает соблюдение теплопроводных функций всего строения на едином уровне. К тому же вес газобетонных плит намного меньше массы железобетонного аналога. Немаловажным преимуществом материала считается и то, что некоторые виды плит могут воедино соединяться между собой с помощью предусмотренной системы «паз-гребень». Если такого соединения нет, то плиты совмещаются с привлечением арматуры и песчано-цементного раствора.

При необходимости можно сделать заводу-изготовителю индивидуальный заказ изделий нестандартного размера. При этом нужно учитывать, что перекрывающее полотно должно превышать длину пролета не менее чем на 20 см.

А также стоит учитывать срок изготовления заказа, чтобы не допустить простоя строительных работ.

Монтаж перекрытий

После подготовки всех материалов, инструментов и возведения несущих стен можно приступать к операции монтажа перекрытий, которая производится в несколько этапов.

Этап первый – расчет конструкции

За точку отсчета всегда берется самый короткий размер помещения. Размер сечения основы определяет шаг-интервал монтажа. Как правило, он соответствует одному метру.

Для начального бруса особенно необходима максимально ровная поверхность, которая не даст зафиксировать его даже с небольшим креном в горизонтальной плоскости. Брус выбирается из расчета, чтобы он выдерживал нагрузку более 400 кг на один квадратный метр своей площади.

Подходящими по отношению высоты к ширине являются детали с их соотношением 1,5 к 1.

Обустраивать перекрытия в условиях газобетонных конструкций необходимо с запасом, поэтому балки подбирают чуть длиннее, чем надо по расчетам, а потом отпиливают лишнее при помощи обычной ножовки.

Этап второй – подготовка к монтажу

Еще на этапе строительства стен в газобетонных блоках необходимо сделать специальные проемы, в которые будут вставлены перекрывающие элементы. Шаг проема соответствует балкам и делается через каждый метр, глубиной 300 мм, а шириной 300 мм и более в зависимости от особенностей балки.

После монтажа торец перекрытия ничем не заливается, чтобы не было гниения древесины. Несущий брус строго запрещено устанавливать впритык с параллельной стеной.

Этап третий – перекрытие этажа

Эта операция сама по себе подразумевает четкую последовательность манипуляций:

  1. За один день до установки подготавливают к монтажу все элементы, из древесины обрабатывая их антисептическим и огнеупорным составами, исключая торцевые поверхности.
  2. Балки промеряют, при необходимости отпиливая ножовкой лишнее, таким образом, чтобы с обеих сторон монтажа был запас до 450 мм от габаритов помещения. Отпиливать лишнее необходимо под углом в 60 градусов, чтобы обеспечить трапециевидный срез, который благодаря своей геометрии обеспечивает более надежную фиксацию в стене.
  3. Устанавливают внешние балки, регулируя их положение по уровню, проводя их центрирование ровной доской поперек направлению укладки. Торцы балочных элементов при этом не должны впритык упираться в газобетонные стены – нужно предусматривать зазор в 30-50 мм для их вентиляции.
  4. После выравнивания всех балок и регулировки их положения, производят фиксацию каждой из них при помощи сухого щебня.
  5. В заключение посадочные гнезда в газобетонных стенах замуровываются раствором цемента со щебнем.
  6. По мере схватывания цементной смеси приступают к организации теплоизоляции, используя пенополистирол, керамзит, эковату и другие материалы.
  7. Далее, ложится слой гидроизолятора в виде жидкой резины, мастики, полимочевины, полимерных лаков, смол и других материалов.
  8. По завершении гидроизоляционных работ, при помощи саморезов монтируют лаги – брус, являющийся основой для настилания половой доски.
  9. Сверху на половую доску – черновое покрытие пола, настилают его декоративное покрытие.
  10. Перекрытие выполняет сразу две функции – пола и потолка. Для обустройства второго выполняют аналогичные операции, включая тепло- и гидроизоляцию. Однако лаги в этом случае нужны напорядок менее массивные, ведь им нужно будет выдерживать только вес чистового покрытия потолка.
  11. Преимущества и недостатки деревянных перекрытий.

Плюсы:

  • Относительно невысокая цена, так как дерево один из самых доступных стройматериалов. Несмотря на применение древесины лучших пород, подвергшейся нескольким этапам обработки, цена конечной конструкции из нее в любом случае будет дешевле варианта на основе железобетона.
  • Минимальный вес, характеризует древесный материал как не очень прочный, но это его свойство полностью нивелируется сочетанием с конструкциями из газобетона, которые не создают повышенной нагрузки в отличие от кирпичных строений, а значит, конструкция с деревянными элементами не теряет прочности. Поэтому сочетание вместе двух не самых прочных, но недорогих, легких и очень простых в монтаже и эксплуатации материалов крайне выгодно.
  • Неприхотливость в использовании. В отличие от бетонных конструкций затраты и ограничения по монтажу минимальны. Дерево не требует проведения «мокрых» операций и не ограничено временем года. Поэтому монтировать конструкции из него можно как зимой, так и летом. С поправкой на зимние морозы при организации армирующего пояса для сейсмоопасных регионов.

Минусы:

  • Ограничения в применении. Перекрытия из дерева в домах из газобетона не всегда обеспечивают достаточную надежность конструкции. Например, в многоэтажных домах с третьим и последующими этажами дерево не может использоваться на стройплощадках, сейсмичность которых превышает 8 баллов.
  • Невысокая долговечность. Дерево по истечении времени рано или поздно теряет свои первоначальные эксплуатационные характеристики. Замедлить этот процесс помают всяческие пропитки и составы, которыми его предварительно обрабатывают. Но даже в случае прогнивания целой балки ее замена не является невыполнимой или сверхсложной и дорогой операцией и не идет, ни в какое сравнение с проблемами по реставрации перекрытий из железобетона.

Применяемые материалы

Перед тем как приступать к возведению газобетонного дома, необходимо со всей ответственностью выбрать строительные материалы. Именно так вы сможете гарантировано получить надежность и прочность всего здания. При возведении деревянных перекрытий из качественного материала можно очень легко выполнить их монтаж.

Из статьи можно узнать как сделать деревянные двутавровые балки перекрытия своими руками.

Для перекрытий необходимо задействовать брус конкретного размера. Если неверно подобранное сечение применить при монтаже, то это закончится неизбежным провисанием перекрытия. Теперь остановимся подробнее на брусе, который можно применять для монтажа перекрытия в доме из газобетона.

Из статьи можно узнать каков размер деревянной балки перекрытия.

На видео – деревянные перекрытия в доме из газобетона:

Деревянный брус при создании перекрытий в газобетонном доме сегодня пользуется большой популярностью. Причина такой востребованности заключается в низкой стоимости, небольшой теплопроводности, экологически и легкой установки. Но если говорить про все качества такого материал, то стоит рассмотреть и отрицательные. Например, из недостатков можно выделить малую прочность, плохую стойкость к воздействию патогенных микроорганизмов, быстрая воспламеняемость. Для улучшения качеств древесины она подвергается обработке специальными составами.

В статье можно прочитать какие плиты перекрытия можно использовать для частного дома.

Перед тем как использовать брус для работы, стоит удостовериться, что он полностью высох. Если это условие не соблюдено, то в результате материал будет деформироваться, а все монтажные работы снова переделывать. Все работы по устройству деревянных перекрытий должны выполняться в сухую погоду, иначе дождь привет впитывание влаги, что приведет к дальнейшему его выкручиванию. Древесина, применяемая для балок, не должна иметь на своей поверхности сучков. Этот момент стоит принимать во внимание во время приобретения материала.

Какова маркировка плит перекрытия можно прочитать здесь в статье.

Что касается размеров, то длина бруса может принимать значение 2-5 м, а его высота не должна превышать ширину. Для правильного подбора сечения стоит применять специальные таблицы, благодаря которым можно выбрать правильный размер с учетом массы материала, будущей нагрузки и размера пролета. Как правило, нагрузка на брусья принимает значение 400 кг/м2. Если расположить балки близко к друг другу, то они способны выдержать большую нагрузку.

Плиты перекрытия для строительства дома ПК по ГОСТу и иные стандарты можно узнать в статье.

Кроме балок для монтажа перекрытия понадобится еще гидроизоляционный материал, а для его крепления анкерные болты. В целях защиты от провисания заготовок, располагают их поперек дома. Когда значение длины больше 5 м, то стоит применять опоры. Придание дополнительной жесткости осуществляется при помощи настила пола и подшивки потолочной конструкции. В результате всех действий получается цельная конструкция.

Из статьи можно узнать о многопустотных плитах перекрытия и как их использовать при строительстве дома.

Полезно узнать и размеры двутавровой балки перекрытий.

На видео – деревянные межэтажные перекрытия в доме из газобетона:

Блиц-советы

  1. При выборе сечения древесины, предпочтение следует отдавать более мощным элементом, так как, в противном случае компенсировать их чрезмерную слабость не удастся, даже сделав из них в перекрытии сплошной частокол.
  2. Для многоэтажных зданий рекомендуется укладывать деревянные перекрытия между этажами не напрямую на газобетонные блоки, а на железобетонный армирующий пояс, монтируемый по всему периметру здания.
  3. Для закладки армирующего пояса и установки балок наиболее подходящими являются специальные U-образные блоки, которые необходимо рассчитывать и заказывать отдельно.
  4. Чердачное перекрытие подвергается минимальным нагрузкам, поэтому на нем можно серьезно сэкономить, исключив армирование и настилку пола. Для перемещения по чердаку достаточно между лагами проложить мостики.

деревянное перекрытие, чем подшить потолок, чертеж.


Beton-House com

Сайт о бетоне: строительство, характеристики, проектирование. Соединяем опыт профессионалов и частных мастеров в одном месте

Балки перекрытия на стенах из газобетона

В последнее время очень много домов строится из газобетона. Этот легкий и энергоэффективный стеновой материал обладает доступной ценой, что и сделало его таким популярным. Но высокой прочностью он не отличается, поэтому приходится внимательно выбирать материалы для других несущих конструкций.

Именно поэтому деревянные перекрытия в доме из газобетона используются гораздо чаще, чем монолитные или панельные.

  • Виды и особенности деревянных перекрытий
  • Цокольные
  • Чердачные
  • Заключение
  • Плюсы и минусы деревянного перекрытия в доме из газобетона

    Владельцы частных домов выбирают деревянные перекрытия потому, что они:

    • долговечны – качественно обработанные и грамотно установленные балки служат по 100 и более лет;
    • доступны – стоимость древесины достаточно низка, а привлекательная цена порождает спрос;
    • легки в установке – балки, в отличие от плит, можно монтировать вдвоем или даже одному. При этом строители обходятся без специализированной техники и без мокрых трудоемких технологических процессов. При необходимости эту работу выполнить и в одиночку.

    В эксплуатации древесина удобнее:

    • потолки и полы гораздо теплее, чем бетонные; конструкцию не нужно дополнительно утеплять.
    • черновой пол, который получается после первичной облицовки балок, практически пригоден к эксплуатации. Чтобы придать ему эстетический вид, можно обойтись ковролином, ламинатом или любым другим декоративно-отделочным материалом.

    В отличие от деревянных, потолки из бетона нуждаются в доработке после монтажа плит. Дополнительно требуется сделать:

    • выполнить подсыпку керамзитом,
    • армировать поверхность и уложить стяжку,
    • выровнять ее;
    • и только потом – спустя месяц после ее высыхания – декорировать пол.

    О минусах деревянных перекрытий можно заметить, что они скорее носят теоретический характер. Критики этой технологии обычно называют две беды, которые могут приключиться:

    1. пожар;
    2. биологические вредители.

    В ответ следует напомнить, что еще 200 лет назад строители умели эффективно предотвращать подобные неприятности: дома, построенные в тот период, до сих пор эксплуатируются во всех крупных городах страны.

    Мнение эксперта Виталий Кудряшов строитель, начинающий автор

    Задать вопрос

    Можно добавить, что даже необработанная сосновая балка не обрушивается на 15-й минуте пожара, как, скажем, стальная, а противостоит пламени не менее 40 минут. Да и биологическая обработка сегодня намного эффективнее, чем полвека назад.

    Теплый пол или батареи. Что лучше

    Радиаторное отопление имеет ряд достоинств и недостатков. Плюсами радиаторов является доступная для всех слоев населения цена, большой выбор, повсеместная доступность.

    К минусам радиаторного отопления можно отнести строго горизонтально установка батарей, что способствует нерациональному распределению тепла. Теплые полы прогревают дом значительно равномернее радиаторов.

    По расходу обе системы будут сопоставимы, но при этом водяные теплые полы дороже в установке.

    Проанализировав достоинства и недостатки обеих систем отопления можно сделать вывод о том, что оптимальным вариантом отопления помещения является совмещение радиаторного отопления с системой теплый пол. В этом случае достоинства обеих систем объединяются, а их недостатки исключаются. Главным достоинством пользования обеими системами отопления это то, что они работают автономно друг от друга, и в случае поломки одной из систем, можно пользоваться второй.

    Виды деревянных балок

    Для монтажа перекрытий используют балки трех видов:

    • цельные;
    • клееные;
    • двутавровые.

    Балки из цельного бруса

    Балки, вырезанные из одного ствола, имеют недостаток – их коробит. Волоконная структура древесины неоднородна. При увлажнении и последующем высыхании доску ведет: она может изогнуться, как пропеллер, а может превратиться в желоб.

    По этой причине ГОСТ ограничил длину балок из однородного массива. Норма – не более 4,6 метров. В большинстве коттеджей, ширина комнат не превышает 3 метров, поэтому такая древесина вполне подходит для устройства перекрытий.

    Балки из клееного бруса

    Клееный брус считается более жестким. А все – благодаря особой технологии соединения отдельных частей. Древесину распускают вдоль волокон, а затем одну половину поворачивают на 180о и склеивают. Получается композит из двух слоев, в каждом из которых волокна направлены в разные стороны. Деформационные силы, действующие в противоположных направлениях, уравновешивают друг друга.

    Клееные балки более технологичны: их длина может достигать 12 метров. Такой материал долговечнее. Считается, что и антипиреновые характеристики сборных модулей гораздо выше, чем у обычного дерева.

    Из клееных балок делают сборные перекрытия. Если нагрузка основную балку слишком велика, ее снижают – дополнительно монтируют распорные брусья или устанавливают промежуточные колонны.

    Деревянные двутавровые балки

    Двутавровые балки – трехслойная конструкция. Она интересна тем, что крайние элементы шире, чем средняя перемычка. Такая сборная балка обладает очень высокой жесткостью, прочностью и однородностью.

    Работать с двутаврами – одно удовольствие. Да и в эксплуатации эти перекрытия удобны: они не изгибаются, не скрипят, не растрескиваются.

    Единственный минус таких балок – высокая цена. Но, как говорится, овчинка стоит выделки.

    Материалы для перекрытия

    Рекомендуется предварительно подготовить необходимые материалы для обустройства перекрытий. К ним относятся:

    • Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.

    Таблица размеров балок в зависимости от длины перекрываемого пролета и шага их укладки

    Шаг, мПролет, м
    2,03,04,05,06,0
    0,675х10075х200100х200150х200150х225
    1,075х150100х175125х200150х225175х250
    • Доски для перекрытия и пола.
    • Деревянные лаги.
    • Бруски деревянные 5х5 см.
    • Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
    • Утеплитель типа минеральной ваты.
    • Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
    • Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
    • Цемент и песок для создания армопояса.

    Какие есть размеры балок

    Балки теоретически могут изготавливаться любой длины – лишь бы позволила технологическая линия. Однако стандарты разных стран устанавливают жесткие ограничения на длину конструкций. Связано это с тем, что балка при эксплуатации не должна прогибаться более, чем на 1/350 часть от своей длины.

    Мнение эксперта Виталий Кудряшов строитель, начинающий автор

    Задать вопрос

    Степень прогиба балки зависит от величины нагрузки на единицу площади перекрытия. Поэтому основный параметр – это зависимость интервала между балками (шага) от ее длины, ширины и высоты.

    Соотношение между сечением, интервалом установки и длиной пролета:

    Длина расчетного пролета, мИнтервал установки, мм
    6001000
    Ширина х высота балки, мм
    7,0150 х 300200 х 275
    6,5150 х 250200 х 250
    6,0150 х 225175 х 250
    5,5150 х 200150 х 250
    5,0125 х 200150 х 225
    4,5100 х 200150 х 200
    4,0100 х 200125 х 200
    3,075 х 200100 х 175
    2,575 х 150100 х 150
    2,075 х1 0075 х 150

    Расчет материалов

    Ориентировочная нагрузка на брус и стены составляет 400 кг/м

    2

    (при необходимости находится ее точное значение путем сложения веса конструкций и мебели). Сечение несущих пиломатериалов подбирается из учета обеспечения прогиба в пределах 1/300 от основного пролета. Допустимая длина деревянной балки при этом равна 6 м, при выборе ее размеров нужно сделать заход на перегородки из газобетона как минимум на 15 см. Рекомендуемый шаг расположения опор варьируется в районе 60-100 см, но не более. Рекомендуем ознакомиться с другими разновидностями межэтажных перекрытий в частных домах.

    Сечение бруса, мм
    Длина пролета, м23456
    При шаге балок в 60 см и принятой по умолчанию нагрузке в 400 кг/м
    2
    75×10075×200100×200150×200150×225
    То же, при шаге в 1 м75×150100×175125×200150×225175×250
    При шаге в 1 м и расчетной нагрузке на деревянное перекрытие в 150 кг/м
    2
    50×14060×18080×200100×220
    То же при 200 кг/м
    2
    50×16070×180100×200140×220
    -/- 250 кг/м
    2
    60×16070×200120×200160×220
    -/- 300 кг/м
    2
    70×16080×200120×220200×220

    Нетрудно заметить, что знание точного значения весовых нагрузок позволяет сэкономить на приобретении деревянных балок как минимум на 20 %. Количество остальных пиломатериалов находится из учета площади помещений и размеров лестничного проема (при наличии). При составлении сметы к обязательным расходам относят затраты на обработку древесины антисептиками и антипиренами. Размеры и тип утеплителя подбирают исходя из целевого назначения конструкции: для перекрытия между этажами достаточно 10 см, главной задачей прослойки в данном случае является обеспечение хорошей звукоизоляции, предпочтение отдается дышащим волокнистым материалам. При укладке его на первом этаже (полы по грунту) минимум составляет 20 см, при обустройстве чердака – 15-20.

    Как правильно опирать деревянные балки на газобетон

    Существуют два документа, утвержденные Госстандартом, которые регулируют глубину опирания балок.

    • Один ГОСТ устанавливает требования к использованию древесины, в частности, балок. В нем определена минимальная пятка опирания – 15 см (при укладке брусьев на деревянные стены – 7 см).
    • Второй ГОСТ регламентирует величину опирания перекрытий на стены из газобетона. Он устанавливает размер 200 мм.

    По нашему мнению, при строительстве дома из газоблоков есть резон руководствоваться нормой, утвержденной вторым стандартом.

    При работе с деревом есть технологические тонкости:

    • под брусья следует подкладывать гидроизолирующий паронепроницаемый материал, чтобы предотвратить отсыревание и порчу дерева;
    • торцы балок обрезают наискось – под углом 70о, чтобы обеспечить вентилирование внутренних волокон.

    Полости, образовавшиеся между деревом и газобетоном заполняют утепляющим материалом.

    Инструкция по монтажу

    Начинающим мастерам предлагается следующая пошаговая инструкция, в соответствии с которой можно самостоятельно, быстро и недорого перекрыть первый этаж новостройки:

    1. Провести разметку в соответствии с ранее составленной схемой, выпилить балки намеченной длины. Нужно учитывать, что глубина их опирания должна быть не менее 15 см. Соответственно, балка должна быть длиннее на 30 см, чем расстояние между стенами.
    2. Провести обработку древесины антисепником, антипиреном и гидрофобным средством.
    3. Сделать гидроизоляцию. Выбираются рулонные, обмазочные материалы или их комбинация. Наиболее популярные средства — рубероид, толь, линокром, битум, гидроизол. Минус обмазки в том, что она может продавиться и утратить монолитность.

    В заключение проводится прокладка коммуникаций, обустройство чернового пола и потолка, монтаж утеплителя, установка чистовых покрытий.

    Способы укладки балок

    В газобетонных домах балки укладывают по одной из двух технологий:

    1. Балочной
    2. Балочно-распределенной.
    • Балочная конструкция – традиционная и интуитивно понятная: концы цельных или клееных брусьев опираются на стены, стоящие друг против друга.
    • При балочно-распределенной технологии продольные элементы скрепляют между собой короткими прогонами. Этот способ позволяет уменьшить количество балок, так как усилие, которое испытывает решетка в каждой точке, ниже, чем нагрузка на балки.

    Существуют и другие способы укладки, но они редко используются, поэтому их характеристику оставим для другой статьи.

    Устройство армирующего пояса

    Холодный пол в частном доме, что делать?
    Ячеистые бетонные блоки, в силу особенностей и способа изготовления материала, плохо выдерживают долговременные точечные нагрузки. Монолитный армопояс, выполненный по периметру возводимых стен, перераспределяет возникающие в них напряжения, предотвращая, тем самым, растрескивания в местах размещения оконечностей опорных балок перекрытия. Опоясывающая конструкция укрепляет стены, придавая им целостность и обеспечивая устойчивость при возможных небольших подвижках фундамента, связанных с усадкой грунта.

    Для устройства армопояса применяют специальные блоки с U-образной выемкой, которые значительно облегчают монтаж. В готовую полость укладывают арматурный каркас с закрепленными на нем закладными элементами, предназначенными для крепления опорных балок. После этого выполняют заливку выемки бетонным раствором.

    Как установить балки перекрытия между этажами в доме из газобетона своими руками

    Общая схема межэтажного перекрытия выглядит так:

    1. Несущая конструкция. Это одиночные балки – матицы, или брусковая решетка с короткими прогонами – разменниками, как говорят строители.
    2. Накат между балками – поперечные доски, уложенные на черепные бруски.
    3. Черепные бруски – продольные рейки, прикрученные вдоль нижней границы балок.
    4. Пароизоляция и утеплитель – рулонные или щитовые материалы, настеленные на накат.
    5. Лаги – поперечные брусья, основа для досок пола.
    6. Чистовой пол – доски по лагам.
    7. Чистовой потолок – щиты, подшитые снизу к накату.

    В частных случаях каких-то элементов в перекрытии может не оказаться. Например:

    • При монтаже снизу накат делать не обязательно. Целесообразней установить только лаги и между ними уложить утеплитель.
    • Если перекрытие монтируется сверху, то есть резон закрепить накат, а от лаг можно и отказаться.

    Мнение эксперта Виталий Кудряшов строитель, начинающий автор

    Задать вопрос

    Важно: в конструкции-сэндвичи обязательно следует добавлять пароизоляцию. Это непроницаемая для воздуха пленка, которая закрепляется у наружной поверхности – с той стороны, которая контактирует с более холодной средой.

    Технология выполнения работ

    1. Любая практическая работа начинается с расчета и планирования.
      Схему перекрытия выбираем наиболее надежную – балки располагаются параллельно короткой стене. Балки следует выбирать такие, чтобы каждый квадратный метр перекрытий выдерживал нагрузку 400 кг.

      Сечение и интервал установки брусьев подбираем в соответствии с данными таблицы 1.

      Правило для руководства к действию: лучше установить меньше балок большего сечения, чем много мелкокалиберных досок.

      Оптимальным считается сечение, когда высота относится к ширине с коэффициентом 1,5.

      Основываясь на этих данных, производим расчет каждого вида материала.

    2. Подготовка балок и поверхности стен к монтажу.
        Концы балок промазываем антисептическими и антипиреновыми материалами.
    3. Стены: сначала следует провести нивелирование – проверку уровней отметок. Опорные платформы для всех балок должны находиться в одной плоскости.
    4. Следующая задача – нужно тщательно очистить посадочные места в стене и установить гидроизоляционные прокладки.
    5. Монтаж первой пары брусьев.
      Это маячная пара. Первыми устанавливаются балки в крайних точках – у противоположных стен. Монтаж следует выполнить так, чтобы между торцами балок и стеной оставался вентзазор – 3–5 см.

      Брусья закрепляются с помощью сухой гравийной подсыпки; края их обрезаются, как было указано выше.

    6. Установка всех балок перекрытия.
        Промежуточные брусья выставляются на одном уровне с маячными балками. Зазор между стеной и торцом – правило, обязательное для всех балок.
    7. Торцы брусьев опиливаются под углом, края оборачиваются рубероидом.
    8. Концы закрепляются. Зазоры уплотняются теплоизолятором, в свободные полости заливается ЦБР.
    9. Дальнейшие операции зависят от выбранной технологии.
        Можно по верху установить лаги. В получившиеся пазы укладывают утеплитель и пароизолятор. Затем настилают чистовые полы.
    10. Второй вариант – прикрепить к балкам продольные бруски – черепные, говорят строители. Эти рейки проходят с каждой стороны у самого края нижнего ребра. На рейки укладывают накат – поперечные доски. На накат настилают утеплитель, пароизоляцию. Затем на верхней поверхности балок монтируют полы, а на нижней – чистовой потолок.

    Подготовка материалов и инструментов

    Материалы и инструменты закупают после проведения расчетов. Технология материально-технического обеспечения такова:

    • На основании начерченной схемы укладки формируют перечень и количества потребных материалов.
    • На основании анализа техпроцесса составляют ведомость инструмента и оборудования.

    Очевидно, что кроме основных материалов – бруса, досок, фанеры, гидроизолов и т. п., потребуются:

    • вспомогательные – грунтовки, пропитки, краски (для металла и дерева), щебень, проч.;
    • метизы – шурупы, винты, крючья, различные кронштейны, чалки и т. д.

    Инструменты и оборудование: дрели, болгарки, лебедка, миксеры для подготовки ЦПР, струбцины, пилы, пассатижи, молотки, топоры, шлифовальные круги.

    Монтажные работы

    Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

    Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

    Часть балки, заделываемую в стену, следует также покрыть:

    1. Битумом или праймером.
    2. Рубероидом, толью или пергамином.
    3. Жидким гидроизолом, состоящим из битума.
    4. Линокромом.

    Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

    Справка

    Для газобетона считается нормальным содержание эксплуатационной влажности 3-5%. Какими бы сухими не казались блоки, недопустимо прямое соприсковение дерева с этим материалом.

    Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

    Внимание!

    Торец балки отсекать гидроизоляционным материалом не нужно. Иначе будет закрыт доступ для испарения влаги. Требуется оставить небольшой воздушный зазор между концом балки и стеной.


    Производится укладка балок на армированную поверхность (для усиления прочности конструкции). Вместо армопояса некоторые производители в небольших домах допускают опирание на газобетон с подкладкой металлической полосы 6х60 мм.

    Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

    Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

    Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

    Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

    Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

    Пол первого этажа требования

    Чтобы правильно обустроить перекрытие на первом этаже, необходимо знать о требованиях, которым оно должно отвечать:

    1. Материал должен быть прочным, надежным и долговечным.
    2. Перекрытие должно достойно переносить климатические, технологические и температурные воздействия.
    3. Конструкция должна выдерживать постоянные и временные нагрузки от несущих стен и фундамента.
    4. Основание должно быть довольно жестким, что касается допустимых показателей работы конструкции на прогиб.
    5. Конструкция не должна создавать мостиков звука и холода;
    6. Материал должен обладать теплоизоляционными свойствами.

    Конструкция пола 1 этажа

    Деревянные перекрытия в доме из газобетона. | Пенообразователь Rospena

    Деревянные перекрытия в доме из газобетона и на сегодняшний день остаются популярными не меньше, чем аналогичные газобетонные перекрытия, сборно-монолитные легкие варианты перекрытий и армированный монолит из бетона на легком заполнителе. Нельзя забывать, что в доме из ячеистых блоков для любого вида перекрытия необходим армопояс, по всему периметру несущих стен. Причины популярности деревянных перекрытий для газобетонных домов – не только экономичность и быстрота стройки без ожидания набора бетоном прочности. Деревянные балки с заполнением и теплым пирогом пола – один из самых безопасных в технологии работ, проверенный десятками лет практики метод самостоятельного обустройства перекрытия. Основные условия успеха – качественные пиломатериалы, крепеж и соблюдение технологии для работ по газобетону. Немаловажно и то, что деревянными прогонами и щитами можно перекрыть любую конфигурацию дома, подогнать балочные элементы по круговым и криволинейным стенам (популярный вариант планировки домов из ячеистобетонных блоков) по месту. Для небольшого частного дома, бани, дачи из газоблока выбор деревянного перекрытия порой не обсуждается: простота, дешевизна и экология на высоте, нужны лишь умелые руки и базовый опыт.

    Деревянные перекрытия в доме из газобетона.

    Конструкции деревянных перекрытий отличаются простотой и в прямоугольных пролетах, и для перекрытия дома сложного плана. Основные материалы – брус и обрезная доска на ребро, а также комбинированные конструкции из доски и бруса. Бревно в качестве прогонов применяют в рубленых домах, но для экономии строительства кирпичного или каменного дома все плюсы прочнейшего перекрытия с бревенчатыми балками нивелируются удорожанием: увеличенная высота перекрытия и сложности подгонки по месту. Из более современных материалов идеален клееный брус камерной сушки, дающий плюсы прочности, безусадочности, гидрофобности и недеформативности. А также сборные балки-двутавры из доски, рассчитанные на очень высокую нагрузку и возможные для пролетов в 6,0 и даже более метров. Но для перекрытия пролета более 8,0 м требуются или дополнительные опоры-колонны в центре будущего зала или вестибюля, или же деревянные прогоны в виде арочных конструкций или ферм.

    Деревянные перекрытия в доме из газобетона.

    Популярные виды балочных деревянных перекрытий в зависимости от назначения и условий эксплуатации:

    • С наполнителями из шумозащитного, звуко- и теплоизолирующего материала, с полным или облегченным пирогом, включающим паробарьер, гидрозащиту и огнебиозащиту древесины. (Межэтажные перекрытия над первым этажом или цокольным помещением).
    • Деревянные балки с щитовым заполнением по черепному бруску и-или накатом из строганой доски, с теплоизоляторами или без них (постройки хозяйственного назначения).
    • С паробарьером для утеплителя, вентилируемым просветом над утеплителем и сложной подшивкой потолка – выравнивание гипсокартоном, ДСП, фанерой, отделка вагонкой или оштукатуриванием по сетке (чердачное перекрытие над жилыми помещениями).
    Деревянные перекрытия в доме из газобетона.

    По конструкции деревянное перекрытие газобетонного дома может быть:

    • Классическим балочным, из брусовых прогонов, по которым стелют черновой пол и далее теплый пирог по потребности и финишный чистый пол с отделкой. Оптимальный предел сечения балок: высота до 400 мм, ширина до 200 мм, общая балочная длина может быть и 12 м, с учетом наличия дополнительных опор. Пролетная балка из бруса возможна до 6,0.
    • Очень редкие для домов из ячеистых блоков ребристые деревянные перекрытия (но частые для каркасных домов) – легкие поперечные ребра из доски по прогонам, с максимальной длиной до 4,5- м, а шириной между прогонами всего 300 мм. обшивка здесь служит дополнительным диском жесткости и выполняется монолитной из фанеры, ДСП, фиброплит и других прочных нетяжелых листовых материалов. Нередко армируют ребристые перекрытия стальными лентами и проволочными скрутками.
    • Балочно-ребристые варианты с высокими деревянными прогонами и поперечными балками-ребрами меньшего сечения и высоты и с малым шагом экономит дорогой пиломатериал и отлично распределяет нагрузку по перекрытию. Но работы больше чем с некомбинированным перекрытием, и требуется мониторинг горизонтальности балочной клетки.
    Деревянные перекрытия в доме из газобетона.

    Несколько нюансов деревянных перекрытий по газобетону:

    • Точная геометрия опорных поверхностей обязательна, чтобы не было риска нарушения распределений веса. Это касается и контроля работ по армопоясу, и укладки балок.
    • Балочное перекрытие требует площадки опирания в стене, а это ведет к появлению холодного фронта. Теплоизоляция торцов перекрытий (по торцам балок) и в уровне бетонного армопояса и перекрытия должна быть эффективной, а по длине балок перекрытие изолируется еще и в целях снижения уровня шума.
    • Для неответственных построек возможно устройство посадочных гнезд для балок из цементного раствора на мелком щебне. При этом теплоизоляционные
    Деревянные перекрытия в доме из газобетона.

    Газобетон негорючий материал, и перекрытие не должно становиться фактором риска, также как и отделка. Антипиреновая обработка всех деревянных конструкций проводится обычно в комплексе с биозащитой.

    Деревянные перекрытия в доме из газобетона.

    Перекрытие дома из газобетона деревянными балками

    Последовательность работ по устройству деревянного перекрытия по газобетонным стенам, после просушки балок, обработанных перед монтажом огнебиозащитными пропитками:

    1. Торцы балок должны иметь угол в 60-65 град, для свободного выхода влаги из древесины. От стены торец балки отделяют слоем рулонной гидроизоляции. Торцевой скос балки оставляют открытый, без битумной обмазки и гидроизоляции, выполняется только огнебиозащита.
    2. Торец балочного перекрытия должен быть теплоизолирован. Для этого создают полости под монтаж балок с расчетом просвета не меньше 5 см от грани несущей стены (по армопоясу) до торца балки. в эти зазоры закладывают теплоизолирующие материалы, например, базальтовая вата.
    3. Балки фиксируют на армопояс болтами или шпильками посредством металлического перфорированного крепежа – пластины, уголки.
    4. По балкам устанавливают обрешетку, затем черновой пол, и далее изолирующие слои и чистовой пол с отделкой. Нижняя подшивка должна обеспечить гидроизоляцию, а все перекрытие в целом звуко- и теплоизоляцию.
    Деревянные перекрытия в доме из газобетона.

    Выбор перекрытия для газобетонного дома не ограничивается деревянным балочным и газобетонным плитным перекрытиями, возможны и различные комбинации этажных перекрытий, а также заделки проемов по месту деревянными балками с настилом, с изоляцией в зависимости от вида и назначения проема.

    Деревянные перекрытия в доме из газобетона.

    Деревянные перекрытия в доме из газобетона

    Деревянные перекрытия в доме из газобетона.

    Строительство домов из газоблоков очень популярно в последнее время. Это вызвано тем, что газобетонные блоки позволяют построить дом быстро. Стены получаются тёплыми, дышащими, легко получить ровную поверхность стен.

    При определении конструкции дома возникает вопрос, какое перекрытие лучше делать в домах из газобетонных блоков. Сначала мы сделаем кратки обзор возможных вариантов, а потом сфокусируемся на деревянных межэтажных перекрытиях в доме из газобетона.

    Какое перекрытие лучше

    В доме из газобетона можно устраивать различные виды межэтажных перекрытий. Самые распространенные это перекрытия из готовых железобетонных панелей, монолитное железобетонное и по деревянным балкам.

    Краткая характеристика железобетонных перекрытий

    Железобетонные перекрытия обладают всеми необходимыми для перекрытий характеристиками:

    • прочность;
    • долговечность;
    • высокая несущая способность;
    • хорошая звукоизоляция;
    • высокая огнестойкость и негорючесть.

    Но, в это же время есть и ряд недостатков, которые нужно учитывать при выборе перекрытия из железобетона.

    Перекрытие из сборных железобетонных панелей . В случае со сборными железобетонными панелями нужно учитывать, что не всегда план и конфигурация здания позволяют оптимально подобрать панель нужного размера. Так как панели выпускают только прямоугольной формы, то ими невозможно перекрыть закругленные участки и помещения неправильной геометрической формы. Тогда возникают участки, которые приходится дополнительно заделывать монолитным железобетоном. Не смотря на то, что монтаж самих железобетонных панелей процесс достаточно быстрый, именно монтаж может стать фактором, из-за которого придется отказаться от сборных панелей, так как не на всех участках есть возможность подъехать крану для их установки.

    Достоинства :

    • быстрый монтаж.

    Недостатки :

    • ограничения по размерам и форме;
    • необходимость наличия подъезда для крана при монтаже.

    Монолитное бетонное перекрытие. Монолитное перекрытие удобно тем, что для его устройства не нужна крупная техника и его можно сделать любых размеров и формы. Но устройство монолита – процесс очень трудоемкий. Это изготовление и монтаж опалубки, устройство металлического каркаса, приготовление бетона и его заливка, уход за бетоном в процессе твердения. Причем при заливке бетона необходимо соблюдать определенные технологические правила для обеспечения его равномерного распределения в массе плиты, что существенно сказывается на качестве изделия. Трудоемкость, длительность и большое количество так называемых «мокрых процессов» могут заставить задуматься о поиске другого варианта конструкции перекрытия.

    Достоинства :

    • возможность выполнить перекрытия любой формы;
    • не нужна крупная техника.

    Недостатки :

    • высокая трудоёмкость и длительность процесса;
    • мокрый процесс;
    • нужно большое количество воды, а её на участке может ещё не быть в таких объемах;
    • необходимость соблюдения технологических режимов приготовления и укладки бетона.

    Существенным минусом для бетонных перекрытий при выборе материала перекрытия для дома из газобетонных блоков является его вес. Учитывая то, что газобетон это пористый материал, он обладает большей хрупкостью чем просто бетон и кирпич. И, следовательно, в домах из газобетона предпочтительней применить более легкую конструкцию перекрытия.

    Краткая характеристика деревянных перекрытий

    Поэтому очень часто выбор останавливается именно на деревянных перекрытиях. Деревянные перекрытия легче бетонного, дешевле, могут перекрывать помещения различной конфигурации.

    Изготовление и монтаж деревянных перекрытий не сложный. Для монтажа такого перекрытия не нужна крупная техника, можно использовать самодельные лебедки и ручной инструмент.

    Достоинства:

    • легкий вес;
    • гибкость в конфигурации;
    • наличие ассортимента древесины;
    • не сложный монтаж.

    Недостатки:

    • горючесть;
    • необходимость антисептической защиты.

    Деревянное перекрытие: конструкция и установка

    Несущим элементом деревянного перекрытия является балка. В основном балки делают из деревянного цельного или клееного бруса. Но можно использовать для балок и брёвна соответствующего диаметра. Ориентировочные размеры сечений балки в зависимости от шага балок и перекрываемого пролета можно посмотреть в таблице.

    Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага балок, предполагаемая нагрузка на перекрытие 400кг/м2 .

    Пролёт, м

    Шаг балок,м 2,0 2,5 3,04,0 4,5 5,0 6,0

    Сечение бруса, мм

    0,6 75х100 75х150 75х200 100х200 100х200 125х200 150х225 1,0 75х150 100х150 100х175 125х200 150х200 150х225 175х250 Диаметр бревна, мм 1,0 110 130 140 170 190 200 230 0,6 130 150 170 210 230 240 270

    Крепление балки в стене . При строительстве стены на проектной высоте начинают раскладывать балки перекрытия. Балки заводятся в стену на расстояние не менее 12 сантиметров. Конец балки, который заводится в стену, должен быть покрыт гидроизолирующим материалом: обернут толем, покрыт битумной мастикой или другим герметиком с антисептическими добавками.

    Вокруг балки должен оставаться небольшой воздушный зазор, балка не должна сидеть жестко. Для этого еще делают скос на торце балки под углом 60-80 градусов. Между торцом балки и наружной частью стены устраивают утепление из полистирола.

    Крепление балок в стене

    При необходимости удлинить балки, это делают в виде замка: балки соединяются между собой внахлест от 0,5 до 1,0м и скрепляются болтами. Места сочленения балок желательно делать над внутренней стеной или другой опорой.

    Стыковка балок между собой

    Устройство конструкции перекрытия . Для устройства тепло и звукоизоляции перекрытия между балками прокладывают звуко- и теплоизоляцию. С этой целью в нижней части балок делается накат, для крепления которого вдоль низа балок прибиваются черепные бруски размером сечения 50х50 мм. Изоляционные материалы должны плотно прилегать к брусьям. Низ балок подшивается фанерой, OSB-плитой, можно гипсокартонном.

    Сверху на балки укладываются лаги, а по ним черновой пол. Для улучшения звукоизоляции под черновой пол и под лаги можно проложить специальные шумо- и вибропоглащающие прокладки.

    Для улучшения звукоизоляции и для того, что бы уменьшить возможность прогиба потолка от воздействия тяжести на пол верхнего этажа, есть вариант устройства пола и потолка по разделенным балкам. Основная идея этого способа – это разделить конструкцию пола и сделать для пола верхнего этажа и для потолка нижнего этажа разные несущие балки. Для этого пол укладывают на основные несущие балки.

    Деревянные перекрытия в доме из газобетона.

    Балки пола укладываются непосредственно на стену с армопоясом. Между ними посередине монтируются потолочные балки, которые крепятся к стене кронштейнами.

    Устанавливаются потолочные балки с таким же шагом, что и несущие, поэтому расстояние между соседними балками будет соответственно 0,3 или 0,5 метра. Балки потолка не будут нести больших нагрузок, их главная задача удержать подвесной потолок и пирог из звукоизоляционных материалов.  Поэтому потолочные балки, согласно расчета, можно устанавливать меньшего сечения.  Чтобы разместить звукоизоляцию потолочные балки размещают на 10-12см ниже несущих. Таким образом пол и потолок получаются не связанными между собой и возможные прогибы и звуки от конструкции пола не передаются на конструкции потолка.

    Перекрытия в доме из газобетона: виды и их различия

    Газобетон применяется для постройки зданий, прочность которых определяется рядом факторов. Необходимо учитывать качество используемого материала и определиться с исполнением межэтажной конструкции. Задумываясь о сооружении перекрытия нижнего этажа в доме или формировании железобетонной основы над цоколем, следует разобраться, как сделать перекрытия в доме из газобетона. Важно учитывать размеры балок, величину нагрузки на несущие брусья и сформировать железобетонную основу необходимой толщины. Рассмотрим, какими методами осуществляется монтаж плит.

    Требования по устройству железобетонного перекрытия для зданий из газобетона

    Перекрытия для дома из газобетона – ответственные элементы постройки. Ведь запас прочности газоблоков не позволяет возводить здания высотой более трех этажей, а газобетон проигрывает по прочностным характеристикам обычному бетону. Именно поэтому к перекрытиям газобетонных строений предъявляется комплекс требований.

    Межэтажная конструкция должна обладать следующими свойствами:

    • устойчивостью к воздействию нагрузок;
    • запасом прочности с учетом длины перекрываемого пролета;
    • способностью поглощать внешние шумы;
    • повышенными теплоизоляционными характеристиками;
    • пожарной безопасностью;
    • сейсмической стойкостью.


    Устройство армирующего пояса для зданий из газобетона является обязательным
    Важный момент – равномерное распределение нагрузок, передаваемых плитами перекрытия или поверхностью опорного бруса на капитальные стены. Для усиления жесткости строения и выравнивания усилий сооружается армопояс на газобетоне. Он необходим при любой толщине стен. Железобетонная окантовка по периметру коробки предотвращает растрескивание блоков, на которые опираются балки перекрытий.

    Виды деревянных балок

    Для монтажа перекрытий используют балки трех видов:

    Балки из цельного бруса

    Балки, вырезанные из одного ствола, имеют недостаток – их коробит. Волоконная структура древесины неоднородна. При увлажнении и последующем высыхании доску ведет: она может изогнуться, как пропеллер, а может превратиться в желоб.

    По этой причине ГОСТ ограничил длину балок из однородного массива. Норма – не более 4,6 метров. В большинстве коттеджей, ширина комнат не превышает 3 метров, поэтому такая древесина вполне подходит для устройства перекрытий.

    Балки из клееного бруса

    Клееный брус считается более жестким. А все – благодаря особой технологии соединения отдельных частей. Древесину распускают вдоль волокон, а затем одну половину поворачивают на 180о и склеивают. Получается композит из двух слоев, в каждом из которых волокна направлены в разные стороны. Деформационные силы, действующие в противоположных направлениях, уравновешивают друг друга.

    Клееные балки более технологичны: их длина может достигать 12 метров. Такой материал долговечнее. Считается, что и антипиреновые характеристики сборных модулей гораздо выше, чем у обычного дерева.

    Из клееных балок делают сборные перекрытия. Если нагрузка основную балку слишком велика, ее снижают – дополнительно монтируют распорные брусья или устанавливают промежуточные колонны.

    Деревянные двутавровые балки

    Двутавровые балки – трехслойная конструкция. Она интересна тем, что крайние элементы шире, чем средняя перемычка. Такая сборная балка обладает очень высокой жесткостью, прочностью и однородностью.

    Работать с двутаврами – одно удовольствие. Да и в эксплуатации эти перекрытия удобны: они не изгибаются, не скрипят, не растрескиваются.

    Единственный минус таких балок – высокая цена. Но, как говорится, овчинка стоит выделки.

    Об устройстве межэтажного перекрытия – выбор оптимального варианта

    Задумываясь о сооружении ограждающей конструкции над подвальной частью здания и между этажами, застройщикам приходится искать ответ на вопрос: «Какие перекрытия лучше для дома из газобетона?». Некоторые считают, что оптимальным решением является деревянное перекрытие, отличающееся небольшим весом, доступной ценой и ремонтопригодностью. Основным аргументом в выборе данного варианта является простота установки деревянных брусьев.

    Однако имеются ограничения:

    • допустимый интервал между стенами составляет всего 6 м;
    • древесина нуждается в антисептической обработке;
    • брусья не обладают необходимым запасом огнестойкости;
    • на балках возможно образование плесени и грибковых колоний.

    Именно поэтому целесообразно отдать предпочтение перекрытию, сформированному на металлопрофиле, или выбрать межэтажную конструкцию из железобетона.


    Для строительства домов из газобетона могут использоваться как сборные, так и монолитные конструкции перекрытий

    При выборе варианта важно учитывать результаты расчета нагрузки, а также следующие факторы:

    • функциональное назначение возводимого здания;
    • расстояние между капитальными стенами;
    • количество этажей будущего строения;
    • величину усилий, действующих на перекрытие;
    • переменные и постоянные нагрузки;
    • свойства используемых стройматериалов;
    • материал и размер сечения балок перекрытия.

    Выбор варианта перекрытия целесообразно доверить профессиональным строителям, которые разработают проектную документацию и правильно выполнят необходимые расчеты.

    Особенности монтажа

    Установка балок в здании из газоблоков выполняется в соответствии со следующими этапами :

    • подготовка проекта;
    • заготовка строительных материалов и инструментов;
    • монтажные работы;
    • утепление поверхностей;
    • гидроизоляция пола второго этажа в газобетонном доме;
    • финишная отделка.

    Определение сечения балки

    При расчетах учитывается, что шаг между элементами не должен быть больше 1,2 м, величина пролета ограничена по требованиям безопасности 6 м. Расчет можно сделать самостоятельно либо с помощью калькуляторов, размещенных на строительных порталах.

    Технология монтажа

    Монтажные работы осуществляются с соблюдением следующей последовательности этапов :

    1. Подготовка проекта.
    2. Установка армирующего пояса из ж/б конструкций, на который осуществляется опирание балок с помощью металлических пластин, анкеров или других креплений. Крепления должны быть обработаны антикоррозийными пропитками.
    3. Затем требуется нарезать перекрытия по заданной в проекте длине. Глубина упора на стены не меньше 12-15 см. При запланированной длине пролета балки в длину достигают 2,25-2,3 м.
    4. Торцевую часть элементов срезают под углом 60-70°.
    5. Подготовленные элементы пропитывают средствами для защиты от появления плесени и от возгорания.
    6. Несущие панели выкладываются на гидроизоляционный слой из рубероида, толи.
    7. Между опорной частью и стеновыми панелями пространства требуется сделать зазор в 2-3 см.
    8. Между торцевым элементом и внешней стеной требуется проложить утепляющий слой.
    9. Затем монтируются деревянные перекрытия. Завешаются работы выкладыванием промежуточных балок между этажами.

    Послемонтажная отделка

    Свободные пространства заполняют утеплителем, прокладывают пароизоляционные материалы. Также выполняется гидроизоляция пола второго этажа в газобетонном доме. Чистовые отделочные работы выполняются после установки оконных блоков.

    Как сделать перекрытия в доме из газобетона – рекомендации профессионалов

    Независимо от конструктивных особенностей перекрытия для газобетонного дома, общий алгоритм действий по сооружению межэтажной конструкции включает следующие этапы:

    1. Расчет на прочность элементов перекрытия.
    2. Разработку проектной документации.
    3. Расчет потребности в стройматериалах.
    4. Приобретение строительных материалов.
    5. Подготовку оборудования и рабочего инструмента.
    6. Сооружение армированного пояса в верхней части стен.
    7. Обеспечение плоскостности опорной поверхности.
    8. Формирование перекрытия в соответствии с выбранным вариантом конструкции.


    Свои неоспоримые преимущества имеет каждый вид перекрытий
    Профессиональные строители рекомендуют:

    • выбирать конструкцию перекрытия по результатам прочностных расчетов;
    • использовать качественные строительные материалы;
    • укладывать брусья в подготовленные пазы на газобетонных стенах;
    • контролировать горизонтальность конструкции с помощью уровня;
    • гидроизолировать перекрывающую конструкцию рубероидом или полиэтиленом;
    • использовать листовой теплоизолятор для снижения тепловых потерь;
    • производить монтаж в строгом соответствии с технологией.

    Для обеспечения продолжительного ресурса эксплуатации перекрывающей конструкции важно правильно выбрать вид перекрытия и соблюдать требования технологии.

    Установка бруса

    Ничего сложного в этой операции нет, просто надо учитывать некоторые требования.

    1. Все балки до их установки обрабатываются антисептиками и антипиренами.
    2. После высыхания концы бруса, которые будут упираться на газобетонную стену, обмазываются битумной мастикой или оборачиваются рубероидом.
    3. Укладку начинают с любой стороны перекрытия. Устанавливают два бруса с учетом шага. Они между собой выравниваются в горизонтальной плоскости, и каждый дополнительно по горизонту. Затем производится монтаж всех остальных поочередно с выравниванием каждого.
    4. Между уложенными балками по стене заполняются проемы газоблоками. Основное требование – оставлять зазор между блоками и пиломатериалом в пределах 5 см. Это пространство в дальнейшем надо заполнить утеплителем.
    5. Поверх бруса укладывается дощатый настил из обрезных досок, который впоследствии покрывается пароизоляцией. На него устанавливаются лаги, между которыми укладывается утеплитель. Сверху слой гидроизоляционной мембраны и чистовой пол в виде досок, фанеры, плит ОСП и прочих листовых или панельных материалов.

    Что касается крепления балок к армопоясу, то тут огромный выбор. Сегодня чаще всего используют крепежные уголки и металлические дюбели. Если продумать и учесть заранее шаг установки балок, то еще на стадии заливки армопояса можно в него вмонтировать анкера, на которые балки и будут насажены. Специалисты отмечают, что это самый надежный вариант крепления.

    Особенности и виды перекрытий для газобетонного дома

    Каждая разновидность межэтажного перекрытия имеет свои особенности.

    Для здания, построенного из газобетонных блоков, используются следующие варианты перекрывающих конструкций:

    1. Сборный. Для монтажа применяются готовые плиты из железобетона, произведенные на заводах ЖБИ. Фиксированная длина панелей ограничивает возможность их использования для формирования перекрытий зданий нестандартной конфигурации. Важно ориентироваться на интервал между опорами, подбирая длину панели. Учитывая увеличенный вес плит, монтаж осуществляется с использованием грузоподъемной техники. Изделия укладываются на спланированную поверхность, фиксируются анкерами. После этого осуществляется заделка торцевых швов цементным раствором.


      При выборе перекрытий предпочтительны материалы имеющие меньший вес

    2. Монолитный. Главная особенность цельного варианта перекрытия – отсутствие необходимости в использовании грузоподъемного оборудования. Для обустройства цельной плиты необходимо смонтировать опалубку, изготовленную из фанеры, древесины или листового металла. Внутри опалубочной конструкции на специальных фиксаторах размещается арматурная решетка. После приготовления бетонной смеси выполняется ее заливка в опалубку. Раствор равномерно распределяется по всей площади опалубки и затем уплотняется с помощью вибрационного оборудования для удаления воздушных включений.
    3. Монолитно-сборный. Процесс сооружения сборно-монолитной конструкции перекрытия аналогичен способу формирования перекрытий сборного типа. Доставленные на строительную площадку панели укладываются на опорную поверхность стен с помощью крана. После выполнения анкеровки плит устанавливается арматурная сетка и производится заливка бетона, толщина которого достигает 10 см. После застывания бетонного массива формируется монолитная конструкция, отличающаяся увеличенной толщиной. Перекрытие состоит из стандартных панелей и залитого поверх них бетона.
    4. Балочный. Для сооружения балочной конструкции перекрытия используются деревянные брусья или металлический прокат профильного сечения. Выбор материала балок осуществляется по результатам прочностных расчетов. Перекрывающие конструкции балочного типа обладают уменьшенной нагрузочной способностью по сравнению с железобетонными перекрытиями. Они сооружаются в газобетонных домах с расстоянием между стенами, не превышающим шесть метров. Балочные перекрытия пользуются популярностью у застройщиков благодаря простоте их сооружения.

    Остановимся более детально на каждом варианте перекрытия.

    Как залить армопояс

    Здесь два варианта:

    1. В опалубку.
    2. В специальные U-образные блоки.

    Первый способ – традиционный. Собирается опалубка с креплением к стенам строения, в которую армирующий пояс будет заливаться толщиною 20-25 см. Предварительно в нее укладывается армирующий каркас из стальной сетки или арматуры.

    Второй вариант – использование специальных блоков, которые укладываются на стены точно так же, как обычные. Только в них есть канавки, образующие общую канавку по всему периметру здания. В нее закладывается два-три стержня стальной арматуры и заливается бетонным раствором.

    Если U-образные блоки вами не были найдены, то их можно изготовить своими руками из полнотелых блоков. Просто канавку надо вырезать, используя обычную пилу.

    Для перекрытия первого этажа применяется опалубочная технология заливки армопояса.

    Сборные перекрытия из стандартных плит для газобетонного строения

    Используя стандартные плиты перекрытия для дома из газобетона, несложно за ограниченное время соорудить разделяющую конструкцию над цокольной частью здания, а также между этажами. Количество железобетонных панелей определяются габаритными размерами строения. Важно правильно подобрать плиты с учетом величины пролета. При этом величина опорной поверхности на газобетонную стену должна составлять не менее 15 см согласно требованиям строительных норм и правил.


    Перекрытия из ЖБИ плит -один из наиболее экономичных вариантов

    Для формирования перекрытия используются панели различной конструкции и размеров:

    • гладкие, длина которых составляет 6 м. Толщина гладких плит в зависимости от исполнения достигает 20 см;
    • ребристые, с длиной, увеличенной до 9 м. Высота ребристой панели для газобетонного дома не превышает 30 см.

    Укладка осуществляется на спланированную поверхность газобетонных стен. На торцевую плоскость ложится тонким слоем цементная смесь.

    Достоинства сборного варианта:

    • ускоренные темпы монтажных работ;
    • увеличенная надежность конструкции;
    • продолжительный срок эксплуатации;
    • повышенная нагрузочная способность;
    • высокие шумоизоляционные показатели;
    • теплоизоляционные характеристики;
    • приемлемый уровень затрат.

    Минусы конструкции:

    • невозможность выполнения работ без грузоподъемного оборудования;
    • необходимость подбора панелей в соответствии с габаритами строения;
    • дополнительные затраты на транспортировку тяжелых изделий.

    Для повышения теплоизоляционных и шумозащитных характеристик внутренние полости в плитах заполняют минеральной ватой.

    Материалы для перекрытия

    Рекомендуется предварительно подготовить необходимые материалы для обустройства перекрытий. К ним относятся:

    • Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.

    Таблица размеров балок в зависимости от длины перекрываемого пролета и шага их укладки

    Шаг, мПролет, м
    2,03,04,05,06,0
    0,675х10075х200100х200150х200150х225
    1,075х150100х175125х200150х225175х250
    • Доски для перекрытия и пола.
    • Деревянные лаги.
    • Бруски деревянные 5х5 см.
    • Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
    • Утеплитель типа минеральной ваты.
    • Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
    • Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
    • Цемент и песок для создания армопояса.

    Цельное перекрытие для стен из газобетонных блоков

    Монолитное перекрытие сооружается непосредственно на строительной площадке. Процесс возведения цельной конструкции довольно трудоемкий, однако, он незаменим при нестандартной конфигурации строения. Застройщиков привлекает то, что монолитное перекрытие в доме из газобетона не имеет стыковочных швов и отличается ровной поверхностью.


    Монолитное перекрытие также является допустимым

    Последовательность действий по сооружению монолитного варианта:

    1. Соберите опалубку для заливки цельной плиты.
    2. Установите опорные стойки и уплотните щели между щитами.
    3. Свяжите и разместите внутри опалубки арматурный каркас.
    4. Подготовьте бетонный раствор в необходимом объеме.
    5. Произведите бетонирование, обеспечив толщину слоя 150-200 мм.
    6. Равномерно распределите бетон по поверхности и уплотните его.
    7. Спланируйте верхнюю плоскость железобетонной плиты.

    Технология допускает использование для сооружения опалубки металлопрофиля, что значительно упрощает выполнение работ и позволяет сформировать ровную потолочную поверхность.

    Достоинства цельной конструкции:

    • повышенная нагрузочная способность;
    • возможность заливки при увеличенном расстоянии между опорами;
    • отсутствие стыковых участков и идеальная плоскостность.

    К слабым сторонам относятся:

    • увеличенная трудоемкость работ;
    • продолжительный строительный цикл, связанный с твердением бетона;
    • увеличенный объем расходов;
    • необходимость применения бетононасоса;
    • проблематичность выполнения работ при отрицательной температуре.

    Цельный вариант востребован, когда необходимо забетонировать перекрытие в здании нестандартной формы.

    Руководство по монтажу своими руками

    Для межэтажных и чердачных перекрытий работы начинаются после закладки армопояса поверх газобетонных блоков по всему периметру стен.

    1. Подготовка материала. Элементы нужной длины подпиливаются под углом в 60-70° на участке захода на газобетон с верхней стороны и обматываются толем или рубероидом.

    2. Подготовка. Между будущей балкой и наружной стеной укладываются кусочки утеплителя и оставляется зазор для свободной циркуляции воздуха.

    3. Монтаж опор, начиная с крайних элементов согласно выбранной схеме. Для фиксации к армопоясу (U-образным блокам или армированной ж/б ленте) используются металлические уголки или шпильки, обработанные составами против коррозии. Этот этап не стоит проводить самому, для ровного размещения требуются силы как минимум двух человек, тщательно проверяется уровень каждой опоры.

    4. Фиксация пароизоляции с учетом рекомендуемого нахлеста. Этот слой является обязательным при разделении двух этажей или чердака, при сборке перекрытия первого этажа в доме из газобетона пленки или мембраны заменяются более плотной и надежной рулонной гидроизоляцией.

    5. Монтаж наката, выполняющего функции потолка. К нижней стороны балок крепятся доски толщиной от 25 см или листовые материалы, например, гипсокартон. На этом этапе между ними и пароизоляцией нужно сделать вентиляционный зазор в 1-2 см.

    6. Размещение утеплителя между деревянными элементами. Для определения толщины этой прослойки желательно сделать теплотехнический расчет, при отсутствии данных минимум принимается равным 10 см. Теплоизоляция укладывается без зазоров, с плотным примыканием к балкам, лучше всего для этих целей подходят плиты или маты минваты с пружинистыми краями, они удобны в работе и сохраняют способности древесины и газобетонных блоков к пропусканию воздуха.

    7. Защита утеплителя от промокания. Оптимальные характеристики в данном случае имеют тонкие гидроизоляционные мембраны и пленки, рубероид используют преимущественно на чердаках.

    8. Накрытие лагами и настил будущего пола. При укладке межэтажных перекрытий его можно сделать из шпунтованных досок, фанеры или листов ДСП, окончательный вариант зависит от типа напольного покрытия. При обустройстве неэксплуатируемых чердаков в целях экономии этот этап пропускают, достаточно прокладки поверх брусьев мостиков для перемещения.

    9. Декоративная отделка потолка. Крупные балки иногда оставляют открытыми, но такое интерьер будет уместен не везде, в жилых домах нижний настил облицовывают вагонкой, гипсом или закрывают натяжными конструкциями.

    Приведенная инструкция подходит для монтажа перекрытий с любой конфигурацией поверх газобетона с плотностью не менее 400 кг/м 3 и керамзитобетона. Основной зоной риска являются участки контакта дерева, блоков и металла. Прямого примыкания избегают, в данных зонах стен предусматриваются прокладки утеплителя или синтетических материалов и оставляются зазоры. К обязательным условиям относят выбор правильной древесины: без крупных сучков, трещин и слабых участков и влажностью не выше 15%. Необходимыми характеристиками обладает клееный или высушенный брус и готовые двутавровые балки.

    Для обеспечения максимальной надежности эксплуатации перекрытия при его сборке рекомендуется:

    • Соединять балки с помощью шурупов, а не гвоздей.
    • Учитывать требования пожарной безопасности и пропитывать материалы не только антисептиками, но и антипиренами. Все элементы обрабатываются заранее, на стены из газобетона укладывается исключительно сухой брус. В целях экономии этот этап можно провести самостоятельно.
    • Провести точный расчет толщины и согласовать полученные данные с параметрами армопояса. С целью исключения образования мостиков холода в домах на этих участках прокладывается тонкий слой теплоизоляции, в идеале защищающий обе эти конструкции. Закладка минваты или пенопласта только со стороны армопояса или перекрытия является нарушением, исключение делается лишь при использовании для увеличения несущих способностей стен U-образных блоков.
    • Обрабатывать металлические крепежи антикоррозийными составами.

    Современные частные дома зачастую имеют больше одного этажа. Причина этого простая — меньшая площадь фундамента, а значит и меньшая стоимость строительства, при приличной общей площади всего дома. Наличие больше, чем одного этажа у дома требует обустройства межэтажных перекрытий. И это дополнительно к чердачным, если вы не собираетесь вместо чердака устраивать мансарду.

    Дома, возведённые из разных строительных материалов, требуют индивидуального подхода. Поэтому существует несколько методов установки перекрытий. Да и благодаря новым материалам возникли новые их виды.

    Сборно-монолитный вариант перекрытия для сооружения потолка первого этажа

    Сборно-монолитная технология позволяет формировать перекрытия различными способами:


    Сборно-монолитные конструкции являются оправданным материалом для перекрытий

    • путем укладки стандартных плит с последующим армированием и бетонированием поверхностного слоя;
    • размещением между параллельно уложенными балками полистиролбетонных блоков с дальнейшим армированием и заливкой бетоном.

    Более предпочтителен второй метод, не требующий использования грузоподъемного оборудования. Он обладает рядом достоинств:

    • простотой реализации технологических требований;
    • повышенной прочностью монолитно-сборной конструкции;
    • высокими звукоизоляционными свойствами.

    С помощью гранулированного керамзита, минваты или пенополистирольных листов обеспечиваются высокие теплоизоляционные характеристики. Для сооружения перекрытия сборно-монолитным методом с использованием полистиролбетонных блоков необходимо правильно рассчитать расстояние между балками с учетом размеров блоков.

    Послемонтажная отделка

    По завершении строительства перекрытия рекомендуется подождать, прежде чем начинать производить чистовые работы, чтобы балки дали усадку. Перекрытия рекомендуется «скрыть» за чистовой отделкой до наступления холодов, чтобы они не подвергались воздействию влажных погодных факторов.

    Также необходимо сделать крышу. Если до зимы это совершить никак не получается, то всю конструкцию следует накрыть пленкой или тентовым материалом, в том числе и окна, чтобы влага не поступала в здание. Но небольшие сквозные “просветы” оставить все-таки рекомендуют, чтобы внутри помещения был оптимальный уровень влажности.

    Теперь непосредственно к послемонтажной отделке. Сначала делают черновой потолок снизу перекрытия. Сделать его можно и из фанеры, если в дальнейшем предусмотрено возведение, к примеру, подвесного потолка.

    После монтажа потолка уже сверху кладут утеплитель и пароизоляцию (при необходимости). Например, если верхний и нижний этажи будут постоянно отапливаться, то делать утепление необязательно. Но нужно отметить, что утепление работает и как шумоизоляция. Если же второй этаж будет чердаком, то утеплять точно нужно — иначе тепло будет уходить.

    После прокладки утеплителя можно класть черновой пол (он поможет в дальнейшем возведении здания, так как не придется устанавливать леса).

    Чистовую отделку необходимо производить уже после того, как в доме появятся окна и он даст усадку.

    Деревянные межэтажные перекрытия — одно из самых оптимальных решений. Ведь деревянные балки прочные, легкие и при этом дешевые. Они просты в монтаже и не оказывают излишнего давления на стены. Главное, правильно произвести расчет и обязательно обработать деревянную конструкцию.

    Для повышения прочности конструкции можно вместо дерева использовать металлические двутавровые балки. В этом случае понадобится кран для монтажа. И стоит металл дороже дерева. И если вы готовы на такие траты, то не проще ли тогда остановить свой выбор на пустотных плитах перекрытия? Так как главное преимущество перекрытия по деревянным балкам в газобетонном доме — экономия средств.

    Металлические и деревянные перекрытия в газобетонном доме на несущие брусья

    Балочная технология позволяет оперативно соорудить перекрытия в небольших газобетонных строениях на основе следующих элементов:

    • деревянных брусьев;
    • металлического профиля.

    Первый способ монтажа не требует значительных расходов в отличие от дорогостоящего метода с использованием металлопрофиля.

    Технология сооружения балочного перекрытия предусматривает:

    1. Укладку балок на опорную поверхность стен.
    2. Размещение между брусьями утеплителя.
    3. Формирование обрешетки с противоположных сторон брусьев.
    4. Укладку гидроизоляционного материала.
    5. Сооружение чистового пола и потолка.

    Плюсы балочного перекрытия:

    • простота монтажа;
    • ускоренные темпы сооружения;
    • невысокая себестоимость.
    • возможность самостоятельного выполнения работ.

    Минусы технологии:

    • возможность использования в строениях высотой не более двух этажей;
    • пониженная огнестойкость при пожароопасных ситуациях;
    • уменьшенная продолжительность эксплуатации по сравнению с железобетонными конструкциями.

    Несмотря на имеющиеся недостатки, балочный метод популярен в частном домостроении.

    Монтажные работы

    Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

    Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

    Часть балки, заделываемую в стену, следует также покрыть:

    1. Битумом или праймером.
    2. Рубероидом, толью или пергамином.
    3. Жидким гидроизолом, состоящим из битума.
    4. Линокромом.

    Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

    Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

    Производится укладка балок на армированную поверхность (для усиления прочности конструкции). Вместо армопояса некоторые производители в небольших домах допускают опирание на газобетон с подкладкой металлической полосы 6х60 мм.

    Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

    Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

    Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

    Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

    Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

    Расчет нагрузки

    Во время использования перекрытие монолитного типа подвергается воздействию разнообразных нагрузок:

    • временных;
    • постоянных.

    Если говорить о первых, их величина будет связана с весом коммуникаций инженерного типа, отделки пола, потолков, мебели, а также числом людей, которые находятся в помещении. Во втором случае передача осуществляется массой стен здания, перегородками внутреннего типа и массой кровли, которая еще и воспринимает дополнительную массу от ветра и снеговых нагрузок. Когда работа по возведению стен полностью выполнена, и их уровень подогнан, можно обустраивать саму плиту.

    Нагрузка, действующая на изделие, определяется толщиной перекрытия из железобетона. Например, если толщина составляет около 20 сантиметров, то каждый квадратный метр поверхности может принимать до полутонны нагрузки полезного типа.

    Если расчет выполнить правильно, то можно оценить нагрузочную способность плиты из железобетона с учетом реальных эксплуатационных условий, а значит, и не дать образовываться трещинам.

    На точность осуществления расчетов будут влиять следующие аспекты:

    • толщина плиты железобетона;
    • используемая марка бетона;
    • показатель нагрузки расчетного типа на квадратный метр перекрытия;
    • габариты.

    При подборе пролетной длины необходимо соотносить ее толщиной плиты. Данное соотношение должно быть примерно 30: 1. Но при осуществлении самостоятельного создания проекта делать что-то толще, чем 40 сантиметров смысла нет, ведь несущая способность увеличивается вместе с ее массой, а также напряжениями статического характера. По этой причине допустимая нагрузка на перекрытия самодельного типа редко когда будет выше 1,5-2 тонн на квадратный метр.

    Правда, можно исправить данную ситуацию, если включить в конструкцию несущего типа двутавровые балки из стали, которые уложены на разровненную бетоном поверхность кладки стен несущего типа. Еще один вариант, как можно поднять пролетную длину при сохранении свободной планировки, – осуществить упор всей конструкции на колонны. Если толщина монолитного решения до 40 сантиметров, а длина пролета в 4 направления от колонн – 12 метров, то площадь опорного сечения будет составлять 1-1,35 квадратных метра. Но это возможно лишь в том случае, если арматурное сечение, которое закладывается в колонне, будет составлять не менее 1,5%.

    Как деревянные полы могут сэкономить энергию и деньги

    Когда приходит время заменить старые ковры, многие люди переходят на деревянные полы. Почему? Хотя ковер может казаться теплее дерева на босых ногах и стоит дешевле, его также сложнее чистить, его легче повредить, он быстрее изнашивается и намного хуже подходит для людей, страдающих аллергией. Кроме того, дерево увеличивает красоту и ценность вашего дома.

    Но знаете ли вы, что деревянные полы также могут сэкономить энергию и деньги?

    Теперь я знаю, о чем вы думаете: «Это не имеет никакого смысла! Как дерево может согреть мой дом, когда кажется холоднее? Разве весь смысл ковра не в том, чтобы согревать дом?» Хорошо, позвольте мне объяснить.

    Деревянные полы способствуют распространению тепла по дому

    Суть в том, что ковер — это изолятор, а дерево — проводник. Ковер останавливает движение тепла, в то время как дерево поглощает тепло, а также позволяет ему циркулировать. У людей есть ложное представление о том, что ковер удерживает тепло, но он просто уменьшает поток энергии в вашем доме. Это означает, что ваша печь должна работать намного усерднее, чтобы пропускать тепло через ковры и обогревать весь дом. С другой стороны, древесина улучшает циркуляцию тепла в вашем доме, позволяя теплу проходить через него.Особенно в домах с системами лучистого отопления древесина проводит тепло и позволяет ему легче добираться до вас, в то время как ковер требует более высоких температур, чтобы передать тепло в ваши жилые помещения.

    Деревянные полы обеспечивают длительное тепло

    Древесина также сохраняет тепло дольше, чем ковер, потому что она имеет более высокую тепловую массу. Дерево и другие твердые материалы значительно снижают колебания температуры в вашем доме, потому что они поглощают и сохраняют тепло, а легкие волокна ковра просто становятся барьером.Это явление справедливо и для других твердых материалов, таких как бетон, ламинат, керамика и плитка. Наличие материалов с высокой тепловой массой в вашем доме экономит деньги на ваши коммунальные услуги, потому что вашему дому не нужно так усердно работать, чтобы поддерживать прохладу в дневную жару или сохранять тепло поздно ночью. Температура остается более постоянной.

    Тепло, которое стоит меньше

    Итак, что все это значит для вас? Честно говоря, лучший способ снизить счета за коммунальные услуги — это установить деревянный пол или другой теплопроводник с высокой теплоемкостью, а затем изолировать снаружи вашего дома (стены, крышу, окна и т. д.).). Вам будет теплее, и ваш счет будет меньше.

    Как согреть ноги в доме с деревянными полами

    Хотя деревянные полы могут сделать ваш дом теплее, а ваши счета за коммунальные услуги меньше, как насчет холодных ног? Это правда, что дерево теплее ковра, но ковер часто кажется теплее для ваших босых ног.

    Если вы все еще боитесь холода в ногах, есть способы сделать ваш деревянный пол более теплым под ногами.

    Найдите коврики

    Отыщите красивые коврики, которые можно стирать в машине, или коврики для зон, чтобы вы могли наслаждаться мягкостью ковра, не допуская попадания грязи и сокращая счета за коммунальные услуги.

    Получить обогреватель

    Неизбежно, что некоторые части вашего дома просто холоднее, чем другие. Вы можете найти обогреватель, который можно положить под стол или спрятать в углу всего за 20 долларов.

    Добавьте шторы на окна

    Плотные шторы, задернутые на окнах холодными ночами, являются изолятором, который может предотвратить утечку тепла и проникновение холодного воздуха.

    Установка излучающей системы

    Лучистое отопление описывает любую систему подпочвенного отопления, установленную в вашем доме (электрические кабели, водопроводные трубы и т. д.).). Это более долгосрочный и дорогой способ сохранить дерево или плитку постоянно теплыми, но это может быть хорошим выбором, если вам всегда холодно. Проконсультируйтесь с профессионалом для вариантов.

    Утепление подвала

    Изоляция может быть более дешевым вариантом, чем установка всей системы отопления. Если вы не проводите время в своем подвале со сквозняками, подумайте о том, чтобы утеплить потолок подвала, чтобы предотвратить потерю тепла. Если вы проводите время в подвале и не хотите, чтобы в нем стало холоднее, поговорите со специалистом об утеплении стен и окон в подвале.

    Прикрой грудь

    Это очевидно, я знаю, но пара хороших шерстяных носков или пушистых тапочек могут творить чудеса. Убедитесь, что вы носите что-то с ручками или ступенями внизу, чтобы предотвратить скольжение — если, конечно, вы не хотите, чтобы  поскользнулся по вашему коридору.

    Сохранять ноги в тепле сравнительно легко, и вы можете чувствовать себя комфортно, пожиная плоды деревянного пола.

    MaxiFloor© Пол из автоклавного газобетона

    Компания Big River Group расширила ассортимент газобетона MaxiFloor, новым продуктом для напольных покрытий из автоклавного газобетона, который представляет собой превосходное напольное покрытие благодаря своей прочности и превосходным свойствам передачи воздушного шума, что обеспечивает тихий пол без скрипа, дребезга и деформации. что вы найдете с напольным покрытием из ДСП.

    Запуск последовал за MaxiWall, который был запущен на национальном уровне в Австралии в сентябре 2017 года. Как и MaxiWall, MaxiFloor — это экономичный, устойчивый продукт AAC с превосходными структурными, звукоизоляционными и огнестойкими свойствами. «Мы уверены в продолжающемся росте популярности AAC в Австралии и верим, что MaxiFloor присоединится к MaxiWall в качестве продукта будущего», — говорит Джим Биндон, управляющий директор Big River Industries. «Благодаря превосходным теплоизоляционным свойствам, MaxiFloor будет держать ваш дом теплее зимой и прохладнее летом, снижая общие затраты на энергию и все это при значительно меньших затратах по сравнению с традиционным полом из бетонных плит.

    MaxiFloor доступен в виде панелей толщиной 75 мм и 50 мм, обеспечивая идеальную основу практически для любого напольного покрытия, включая древесину, винил, ковры и плитку, и подходит как для внутренних, так и для наружных работ, таких как террасы и балконы.

    Он укладывается существующими монтажниками (плотниками) так же, как и обычная древесно-стружечная плита, и является негорючим, поэтому его также можно использовать во многих приложениях, требующих особой огнестойкости.

    Изготовленный из цемента, песка, извести и воды, MaxiFloor аэрируется путем добавления в смесь расширяющего агента.В результате получается железобетонная панель, наполненная мелкими мелкодисперсными пузырьками воздуха, прочная, легкая и устойчивая к термитам и вредителям.

    MaxiFloor также является экологически чистым строительным материалом, полученным на производственных предприятиях мирового класса с использованием немецких технологий и автоматизированных процессов, что гарантирует оптимальное качество и стабильность каждой панели MaxiFloor. Благодаря использованию меньшего количества сырья он помогает сократить примерно на 30% экологические отходы по сравнению с традиционным бетоном и на 50% сократить выбросы парниковых газов.

    Полностью соответствует действующим австралийским стандартам. Он полностью принадлежит и эксклюзивно распространяется в Австралии Big River Group при поддержке 13 торговых точек компании.

    О компании Big River Group

    Big River Group производит и продает деревянную и стальную опалубку, деревянные полы, конструкционную фанеру и сопутствующие изделия из дерева, а также продает широкий спектр других строительных продуктов, включая MaxiWall, в первую очередь на рынке коммерческого и жилого, нежилого и инфраструктурного строительства. сегменты.

    Big River владеет и управляет 13 точками продаж и дистрибуции, включая Сидней, Голд-Кост, Брисбен, Саншайн-Кост, Таунсвилл, Иллаварра, Мельбурн, Хьюм (ACT), Аделаиду ​​и Перт. Компания также владеет и управляет производственными предприятиями в Графтоне и Вагга-Вагга в Новом Южном Уэльсе.

    Big River обеспечивает клиентам безопасность полной сети поддержки и техническую поддержку на каждом этапе жизненного цикла продукта. Это гарантия качества и обслуживания, на которых Big River основывает свой 110-летний успех.

    (PDF) 21 пример изоляции пола. Технический рабочий документ

    Содержание

    ВВЕДЕНИЕ ………………………………………… …………………………………………. ………1

    1. ВЛАГА В ФУНДАМЕНТАХ ……………………………. ………………………………..2

    1.1 Отвод дождевой воды ….. …………………………………………. …………………………… 3

    1.2 Надземный этаж ………………………………………………. …………………………………………. … 3

    2. ИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ……………………………….. ………………………………..4

    2.1 Солома или древесная стружка ……. …………………………………………. ……………………………4

    2.2 EPS или стекловата………. …………………………………………. …………………………….. 4

    2.3 Пенополиэтилен (ПЭ) ………………………………………….. ……………………………….. 4

    2.4 Фальшпол . …………………………………………. ………………………………………… 5

    2.5 Газобетонный пол………………………………………….. ………………………………………. 6

    2.6 Древесно-волокнистый, конопляный и соломо-цемент………………………………. ………………………7

    2.7 Светоотражающая металлизированная пластиковая пленка ………………………………………….. …………………………… 8

    #1: Выемка грунта, полиэтиленовая пленка, заполнение соломенной глиной- грунт, стабилизированный, соломенно-травяной мат, вспененный полиэтилен.

    #2: Раскопки, полиэтиленовая пленка, наполнитель из соломенной глины, стабилизированный, пенополистирол, оргалит.

    #3: Раскопки, пластиковая пленка, заполнение соломенной глиной, стабилизированной, деревянный пол.

    #4: Раскопки, пластиковая пленка, заполнение соломенной глиной, стабилизированной, 1 x RFPE, деревянный пол.

    #5: Раскопки, пластиковая пленка, заполнение соломенной глиной, стабилизированная, 2 x RFPE, деревянный пол.

    #6: Раскопки, пластиковая пленка, заполнение соломенной глиной, стабилизированной, 1 x RFPE, пластик, деревянный пол.

    #7: Выравнивание, пластиковая пленка, 1 x RFPE, пластиковая пленка, деревянный пол.

    СРАВНИТЕЛЬНАЯ ТАБЛИЦА ОБРАЗЦОВ ЭТАЖЕЙ №1 – №7………………………………. …17

    #8: EPS средней плотности на существующем деревянном фальшполе, мультиплекс.

    #9: Снимите дощатый пол, поместите 1 x RFPE поверх опор, пластик под досками.

    #10: Снимите дощатый пол, поместите 1 x RFPE поверх опор, пластик под досками, мультиплексное покрытие.

    #11: земляные работы, каменная засыпка, пеноцемент, стекловата, полость, деревянный пол, пенополиэтилен.

    #12: земляные работы, каменная засыпка, пеноцемент, 1 x RFPE, полость, пластик, деревянный пол, пенополиэтилен.

    #13: Земляные работы, полиэтиленовая пленка, заполнение пористым цементом, отделка цементной штукатуркой, полиэтиленовая пена.

    #14: Раскопки, полиэтиленовая пленка, заполнение древесной стружкой, цемент, пластик, отделка цементной штукатуркой, пенополиэтилен.

    СРАВНИТЕЛЬНАЯ ТАБЛИЦА ОБРАЗЦОВ ЭТАЖЕЙ №8 – №14………………………………. .25

    #15: Каменно-цементная штукатурка, приподнятое сиденье, 2 полости, доска, деревянный пол, пенополиэтилен, ковер.

    #16: Камень с газоцементом, цементная штукатурка, приподнятое сидение, 2 полости, RFPE, пластик, деревянный пол.

    #17: Каменно-цементная штукатурка, приподнятое сидение, 2 полости, RFPE, деревянный пол, пенополиэтилен, ковер.

    #18: Каменно-цементная штукатурка, приподнятое сидение, 2 полости, RFPE, пластик, деревянный пол, пенополиэтилен.

    #19: Камень с газоцементом, штукатурка, возвышенное сидение, ПЭТ-бутылки в мешках, деревянный пол.

    #20: EPS, тавровая балка, железобетон, отделка пола.

    #21: пенополистирол, отделка железобетонного пола.

    СРАВНИТЕЛЬНАЯ ТАБЛИЦА ПРИМЕРОВ ЭТАЖЕЙ № 15 – № 21 ……………………………….. 33

    Глоссарий

    AAC Автоклавный газобетон GBM Общие строительные материалы (ε = 0,9)

    Вспененный полиэстер EPS HRF Высокоотражающая фольга (ε = 0.04)

    GI Гальванизированное железо RFPE Отражающая фольга с полиэтиленом толщиной 3 мм

    МДФ Древесноволокнистая плита средней плотности (ε = 0,1)

    PE Полиэтиленовые квасцы Алюминиевая отражающая фольга (ε = 0,04) материал (= < 1)

    PP Полипропилен (мешки из сельскохозяйственного волокна)

    Расчеты сделаны в: PKR = пакистанские рупии Апрель 2011 г.: 1 евро = 120 рупий

    Фото на первой странице:

    ресторан.

    При сидении на полу тепло тела теряется из-за контакта с холодным полом. Улучшение изоляции пола

    значительно повышает уровень комфорта жителей дома. Сохранение фундамента

    и грунта под домом сухими позволяет избежать снижения теплоизоляционных свойств из-за влаги.

    HA TWP #4 ~ 21 Примеры изоляции пола (февраль 2012 г.)

    Деревянные полы – Wood Pro Inc

    – вернуться к началу –

    Паркетные полы и лучистое тепло – методы укладки

    Существует несколько методов укладки деревянных напольных покрытий с использованием лучистого тепла.В большинстве случаев предпочтительнее использование инженерных продуктов. Изделия из паркетной доски изготавливаются путем склеивания слоев пиломатериалов или шпона, аналогичного фанере. Каждый слой направлен противоположно для стабильности размеров. В течение многих лет эти полы назывались «ламинированными», но с появлением и популярностью меламиновых ламинатов, таких как Pergo и Wilsonart, инженеры по деревянным напольным покрытиям выбрали термин «инженерный», чтобы устранить путаницу между деревом и пластиком.Меламин, или ламинат, обычно представляет собой фотографию текстуры древесины, отпечатанную на материале на основе пластика, установленном на древесно-стружечной плите. Инженерная древесина, как описано выше, имеет твердую деревянную поверхность. Изделия из инженерной доски обеспечивают наилучшие характеристики по сравнению с лучистым теплом и могут быть установлены тремя способами: приклеиванием, степлированием или плавающим способом.

    Клеевой пол — это инженерный пол, наносимый на основание с помощью зубчатого шпателя и мастики или клея. Хотя укладка деревянного пола на клей популярна, могут возникнуть проблемы с использованием лучистого тепла.Как описано ранее в этой статье, мастика может разрушиться, если нагретая поверхность превысит 85b градусов. Инженерные полы теперь можно устанавливать с помощью новой системы, предназначенной для использования пневматических степлеров.

    Установки со скреплением скобами появились относительно недавно. Специально разработанные степлеры, подобные степлерам Luan, позволяют скреплять шпунт и паз, инженерные полы на различных основаниях, включая ориентированно-стружечные плиты. В системе используется небольшая однодюймовая скоба, которую можно прибить вслепую.Проблемы, которых следует избегать при использовании этого приложения, связаны со степлированием нагревательных змеевиков и трубок, а также с неполным креплением. Если не соблюдать плотный график крепления через каждые 2-3 дюйма, пол может треснуть и заскрипеть из-за чрезмерного движения между поверхностями доски. Этот новый метод установки оказался относительно успешным; многие незначительные технические трудности были исправлены за последние несколько лет.

    Остается последнее и наиболее эффективное применение деревянного пола над лучистым теплом — плавающий пол.Установка плавающего пола над лучистым теплом является наиболее эффективным применением. Хотя это мое личное и профессиональное мнение, его разделяет подавляющее большинство производителей и техников. Плавающий пол представляет собой инженерный продукт, обычно толщиной от 9/16 до 5/8 дюйма с верхним слоем из цельного дерева толщиной около 1/8 дюйма. Плавающие полы укладываются на 1/8-дюймовую прокладку из плотной пены или подложки излучающего тепла.

    Плавающий пол, предлагаемый из самых разных пород дерева, обычно состоит из трех слоев.Нижние два слоя состоят из двух противоположных слоев хвойных или хвойных пород. Середину часто делают из нескольких кусков, похожих на паркетные пальцы. Промежутки между каждой частью позволяют любому расширению, которое может произойти в области под поверхностью твердой древесины, это придает полу большую размерную стабильность. Плавающий пол установлен в семифутовых листах. Поверхность обычно состоит из трех рядов 2,5-дюймовой твердой древесины, что напоминает традиционный полосовой пол, хотя распространены одиночные полосы, доски и другие комбинации.Монтаж плавающих полов зачастую очень прост. Древесный клей наносится под верхне-внутренний паз и на торцевые соединения. Затем пол отбивается молотком и деревянным бруском. Чрезвычайно точная фрезеровка позволяет легко выровнять пол, пока клей успевает схватиться. После отверждения плавающий пол делает именно это — он плавает. Никаких креплений, никаких шлепков, только один большой лист напольного покрытия. Простое и эффективное применение стабильного по размерам деревянного напольного покрытия поверх лучистого тепла. В будущем плавающий пол также можно отшлифовать и отполировать.

    Независимо от того, выбираете ли вы инженерную или массивную паркетную доску для укладки на лучистое тепло, важно взвесить всю техническую информацию, чтобы обеспечить надежную и эстетичную укладку. Информация, предоставленная поставщиком лучистого тепла и укладчиком паркета, должна дать ответы на любые вопросы, касающиеся слияния этих двух продуктов. В любом случае учитывайте свой пол, слух и рекомендации производителя при установке любого продукта и наслаждайтесь прибылью от довольного домовладельца.

    В: НА МОЕМ ПОЛУ ТРЕЩИНЫ. ЭТО НОРМАЛЬНО?
    A: Поскольку древесина является натуральным продуктом, она будет реагировать на изменения в окружающей среде. Наиболее распространенными причинами расставаний являются матушка-природа и сухость. Потеря влаги является наиболее частой причиной усадки отдельных кусков и появления трещин. Большинство трещин носят сезонный характер — они появляются в засушливые месяцы или в холодное время года, когда требуется отопление, и закрываются во влажные периоды. Такой тип разделения и близости считается нормальным.В дубовых полах шириной 2 ¼ дюйма трещины «время высыхания» могут быть шириной с десятицентовую монету (1/32 дюйма). Более широкие доски будут иметь более широкие трещины, и верно обратное.
    Лечение заключается в том, чтобы свести к минимуму изменения влажности путем добавления влаги в воздушное пространство в засушливые периоды. Постоянная относительная влажность (RH) 50% при температуре 65-75 градусов (по Фаренгейту) обеспечивает устойчивость пола.

    – вернуться к началу –

    В: ПОЧЕМУ МОЙ ДЕРЕВЯННЫЙ ПОЛ ТРЕБУЕТСЯ?
    A: Купирование или «стиральная доска».По ширине одного куска материала настила края высокие, центр ниже. Обычно развивается постепенно.

    – вернуться к началу –

    ПРИЧИНА:
    Единственной причиной является дисбаланс влажности по толщине. Материал был изготовлен плоским и был плоским при установке. Место работы или жилец при условии, что влажность больше на нижней части изделия, чем на верхней. Найдите источник влаги и устраните его. Общие источники влаги и их поправки: Относительная влажность воздуха – осушить воздушное пространство или – увлажнить воздушное пространство во время отопительного сезона Влажный подвал – проветрить, осушить Подполье – сплошное покрытие почвы черным пластиком 6 мил; вентиляционные отверстия; добавить вытяжной вентилятор по таймеру Меры по обращению с дождевой водой – правильно отвести сток от дома.е. сантехника, крыша, двери. Не мойте террасу из шланга На кухне посудомоечная машина и льдогенератор печально известны своими утечками. Расширение также является результатом влажности на месте и могло привести к тому, что пол плотно сместился к вертикальным поверхностям. Если это так, снимите напольное покрытие вдоль стены или распилите его, чтобы уменьшить давление.

    ЛЕЧЕНИЕ:
    Разрешить время. Время для того, чтобы исправления вступили в силу – чтобы пол стал лучше сам по себе. Это может стать приемлемым. После стабилизации отшлифуйте и закончите.

    Паркетные полы… Все, что они придумали, чтобы быть
    Что ж, это сезон… сезон трещин в ваших паркетных полах.Когда температура падает, жара продолжается, а влажность уходит, тогда начинают поступать телефонные звонки: «Этот пол новый, почему у меня трещины?». «Можете выслать кого-нибудь с фабрики? У меня пробелы везде». Звонки будут продолжаться до тех пор, пока не отключится звук и не вернется влажность.

    Уверяю вас, что пропуски в это время года не только часты, но и почти желательны. Если у вас сейчас плотный пол, есть большая вероятность, что этим летом у вас будет компрессия, а это большая проблема.Говорят, что там, в Новой Англии, есть два сезона: июль и зима, или, говоря языком дерева, отопительный и неотапливаемый сезоны. Есть несколько других причин трещин в полах, которые не имеют ничего общего с влажностью, вот некоторые из них: осадка фундамента, просушка над воздуховодами и неправильные материалы основания пола. Дело в том, что условия сильно различаются от места к месту, но наверняка отопительные месяцы вызывают самые значительные изменения в деревянных полах, и вот почему, как взято из технического руководства NWFA:

    «Дерево — гигроскопичный материал.При контакте с воздухом он высыхает или набирает влагу, пока не придет в равновесие с влажностью и температурой воздуха в окружающей среде. Поглощение влаги приводит к набуханию древесины. Потеря влаги приводит к усадке древесины. Усадка начинается при 25-30% влажности, точке насыщения волокна. Усадка продолжается до 0% влажности, сухого состояния. Набухание происходит по мере того, как древесина набирает влагу. Набухание происходит от 0% до 25-30% влажности, точки насыщения древесины. Древесина не усаживается и не набухает одинаково во всех направлениях.Древесина изменяется примерно: 0,1% вдоль волокон и кольцевых колец (радиально) распиленных на четверть, и от 5% до 15% поперек волокон параллельно кольцевым кольцам (тангенциально) распиленных по плану». Пилен, вы можете понять, почему у нас так много разрывов здесь, в Новой Англии.

    «Если полоса дуба размером 3/4″ x 2-1/4″ подвергается воздействию окружающей среды, которая изменяет содержание влаги на 4% (т.е. с 7% до 11%), полоса может набухнуть на 1/32 дюйм. Верно и обратное: если полоса шириной 2-1/4″ начинается с 11% влажности и теряет влагу до 7% влажности, полоса может усадиться на 1/32″.

    Изменения влажности, такие как здесь, в Новой Англии, могут составлять более 9%, столь резкое изменение может привести к тому, что полосовой пол потеряет полные 1/16 дюйма! Каким бы влажным ни было это лето, вы можете понять, почему перерыв в этом отопительном сезоне будет почти неизбежен без какой-либо системы увлажнения. Техническое руководство NWFA предлагает более глубокое исследование влажности деревянных полов, включая некоторые полезные диаграммы, шкалы и диаграммы, и доступно через Национальную ассоциацию деревянных полов.

    Расширение поля
    Район Бостона известен по всей стране как исключение из правил в торговле деревянными полами. Кажется, что для каждого совета и техники, используемых в другом месте, мы всегда находим способ сделать что-то немного по-другому. Это то, что отличает наш регион от других рынков деревянных полов, и почему многие исследования по применению новых продуктов требуют особого внимания к разнообразию потребностей здесь, в Новой Англии. Мы являемся ценным, разнообразным, новаторским и полным энтузиазма активом в нашей отрасли.Тем не менее, независимо от того, являетесь ли вы специалистом по полам в третьем поколении, экспертом по шлифовке и отделке, гением установки, наркоманом по дереву, заводом-изготовителем готовой электростанции, дизайнером, архитектором, продавцом, домовладельцем, почтальоном, пилотом куриного ранчо, ЛЮБЫМ ЛЮБЫМ … если вы все еще «нет- установка деревянного пола, вы не предлагаете профессиональную укладку деревянного пола.

    Когда деревянный пол приклеивается к плинтусу, происходит одно из двух: пол сжимается, в результате чего везде остаются аккуратно нанесенные зазоры, которых достаточно для сбора грязи, комочков пыли, детских игрушек и других эстетических отвлекающих факторов.Или, во-вторых, сжатие, чахлость, скрипы, трещины, заедания и т.д., т.п. и т.п. от расширения настила в места, где НЕТ ПРОСТРАНСТВА ДЛЯ РАСШИРЕНИЯ!
    Я слышал все это, начиная с речи «Я занимаюсь полами с тех пор, как Моби Дик был гольяном» до речи «Ну, ты не пишешь, потому что просто не умеешь это делать, нет, нет, ну, нах, нах.’ речь. У меня также были случаи, когда выступающие звонили мне, чтобы сказать, что их нужно выручить из затора, когда клиент жалуется на множество проблем, и по секрету все, что я могу сказать парню с этажа, это то, что он должен оставили надлежащее расширение.

    Я знаю, что во многих случаях невозможно оставить расширение ¾ дюйма, особенно если основание всего ½ дюйма. Однако постарайтесь оставить все, что можно. Я знаю специалистов по напольным покрытиям, которые берутся за работу, потому что, несмотря на то, что парень до него делает хорошую работу, он был единственным, кто пообещал оставить расширение — директива, установленная всеми основными руководящими органами индустрии напольных покрытий. «Сорок лет в бизнесе» не является оправданием для «подгонки сетки». Если это чье-то евангелие, то пусть они придут на следующую конференцию NWFA, и они смогут рассказать эту историю сотням настоящих экспертов по дереву, у которых за плечами больше опыта, знаний, успеха и квадратных метров, чем большинство надеется иметь..
    Вот некоторые рекомендации по применению расширения, и имейте в виду, что это включает в себя: незаконченные, предварительно обработанные, поплавки, клеевые покрытия, дорожки, зажимы и особенно такие продукты, как Natural Reflections и широкие обшивки, которые чувствительны к изменениям. Тепло и кондиционер должен работать до установки. Продукты должны акклиматизироваться не менее 72 часов на строительной площадке с открытыми ящиками для надлежащей циркуляции воздуха.

    Используйте влагомер, чтобы убедиться, что влажность пола соответствует влажности рабочей площадки.
    Оставьте максимально возможное расширение, даже если вам придется резать гипсокартон.
    Расширение имеет большее значение по касательной или поперек волокон обычных пиломатериалов, которые используются чаще всего. Хотя древесина расширяется только на 0,1% вдоль волокон, помните, что многие скрипы пола возникают из-за трения дерева о гипсокартон и отделку. Поскольку содержание влаги в Новой Англии составляет в среднем 6–12 %, при средней температуре 50,5 градусов по Фаренгейту и относительной влажности около 55 %, пол, влажность которого равна строительной площадке с влажностью около 9 %, будет отличным медианным значением. точка для установки.При правильном расширении этот пол с меньшей вероятностью сожмется или сожмется.

    Для рабочих площадок с низкой влажностью, которые со временем станут влажными, используйте один из следующих методов, чтобы избежать проблем, или обратите внимание на то, чтобы не укладывать пол слишком плотно, оставляя естественные зазоры.

    • Используйте прокладку из листового металла диаметром 0,020 дюйма через каждые 5–6 рядов, чтобы оставить небольшие зазоры
    • Используйте прокладку 0,010″ через каждые 3 ряда
    • Используйте «минутные» прокладки (0,003″) между каждым рядом. С Natural Reflections этого можно добиться, затянув доски пальцами.

    Примечание: если домовладельцы уезжают в отпуск, уровень влажности внутри дома сравняется с влажностью на улице. Чтобы избежать расширения, температура должна поддерживаться на уровне примерно 70 градусов по Фаренгейту.

    Древесина изменяется примерно на 5–15 % поперек волокон и параллельно кольцевым кольцам (тангенциально) в обычном пиломатериале: максимально возможное изменение размеров. Из-за этого в области, которая может измениться на 4% (то есть с 7% до 11%), древесина может усохнуть или набухнуть на 1/32″.Также обратите внимание, что финишные покрытия задерживают, но не препятствуют проникновению влаги. Важно уметь меняться в любой торговле. Большинство людей, занимающихся укладкой пола, не используют рекомендованные деревянные полы не потому, что их способ лучше, а потому, что это их способ, и они не хотят пробовать что-то новое. На самом деле, оставление расширения — это не только рекомендуемый профессионалами метод, но и то, что работа пойдет быстрее и аккуратнее, а также уменьшится риск возможных проблем, чтобы гарантировать повторение бизнеса.Дверные проемы можно подрезать, что быстрее и аккуратнее, чем разметка, и гарантия не аннулируется.
    В заключение, то, как каждый решит вести свою конкретную деятельность, является его личным делом, но среди лучших и большинства в индустрии деревянных полов существует понимание того, что расширение является необходимостью, а не аксессуаром. Удачи!

    – вернуться к началу –

    Уход и техническое обслуживание деревянных полов
    За современными деревянными полами относительно легко ухаживать. Наслаждайтесь своим деревянным полом в течение многих лет, следуя простым шагам, перечисленным ниже.
    Постелите коврики у входа. Это поможет задержать песок, который может поцарапать пол. Коврики следует регулярно пылесосить и чистить. Эти ковры следует время от времени перемещать, чтобы обеспечить равномерное окисление по всему полу, позволяя полу стареть с одинаковой скоростью. Не используйте коврики в течение 2 недель после нанесения покрытия, чтобы покрытие полностью затвердело.
    Поместите коврики возле мест с большим количеством разливов (холодильник и раковина). Не оставляйте грязные ковры на полу, так как они могут задерживать влагу в деревянном полу.Коврики следует регулярно чистить.
    Никогда не поливайте пол водой. Никогда не мойте пол влажной шваброй. Влажная/сухая швабра подойдет, если влажность ограничена количеством, которое испаряется практически мгновенно. Любая дополнительная вода будет просачиваться через трещины в досках, вызывая разрушение отделки и расширение древесных волокон. Влажную тряпку можно использовать для уборки разливов. Тем не менее, обязательно высушите после этого, чтобы не оставить влагу на полу.

    Регулярно пылесосьте пол, чтобы удалить песок, грязь и камни, которые могут поцарапать пол.
    Всегда используйте чистящие средства, рекомендованные производителями для чистки пола. Если вы не знаете производителя, используйте универсальное чистящее средство для паркета, предназначенное для покрытия вашего пола.

    Очиститель для отделки поверхностей, такой как уретан, довольно распространен и легко доступен. Как правило, это продукт на водной основе, аналогичный Windex. Не используйте Windex, так как он оставит пленку. Не используйте очиститель на основе растворителя (продукты на основе нефти) для полов с уретановым покрытием (с поверхностным покрытием).Растворители/нефть размягчают и разрушают отделку поверхности.

    Средства по уходу на основе растворителя изначально были созданы для полов, покрытых воском, и до сих пор являются важными средствами для полов, обработанных проникающим маслом или воском. Хотя это не так распространено, спрос на эту традиционную отделку все же есть. Использование очистителя на водной основе, как в средствах для чистки пола с уретановым покрытием, разрушит проникающую отделку. Сначала он станет белым (как кольцо от стакана на журнальном столике), а затем черным, поскольку гниет древесина.

    Поместите накладки для защиты пола под ножки мебели. Это позволит вашей мебели двигаться, но не царапать пол.

    Обувь Каблуки могут оказывать огромное давление в фунтах на квадратный дюйм. Они могут оставить вмятины даже на самом твердом полу. Бейсбольные бутсы или даже собака с нестриженными когтями на ногах также могут повредить пол.
    Под холодильниками и посудомоечными машинами с нижними двигателями должны быть установлены поддоны для приборов, чтобы защитить пол от нагревания. Тепло может привести к тому, что пол будет иметь различную степень сухости.Это может привести к неравномерной усадке и растрескиванию. Эти трещины, хотя и не очевидны, будут собирать грязь, из-за чего со временем они станут более заметными.

    Если пол начинает заметно изнашиваться, возможно, пришло время нанести на пол повторное покрытие. Проконсультируйтесь со специалистом по напольным покрытиям NWFA относительно ваших вариантов. Нанося на пол повторное покрытие при первых признаках износа, вы сможете вернуть свой пол в новое состояние с помощью всего лишь повторного покрытия. Если допустить, чтобы пол стирался с деревом, потребуется повторно отшлифовать пол, а затем нанести покрытие, что приведет к гораздо более высоким затратам.

    – вернуться к началу –

    В- В чем разница между паркетной доской и ламинатом?
    Начнем с первоначального термина «ламинат». До того, как пластиковые ламинированные полы стали популярными в середине 90-х, те, кто занимался напольными покрытиями из твердой древесины, называли сегодняшний паркет инженерным ламинатом. Инженерный пол состоит из слоев, похожих на фанеру, с фактически обработанным слоем шпона твердых пород на поверхности.

    Сегодняшний ламинированный пол представляет собой сфотографированное изображение обработанной древесины твердых пород и не может быть отполирован, в то время как многие инженерные изделия можно отполировать.Сколько раз будет зависеть от толщины шпона или верхнего слоя износа, а также от поиска кого-то достаточно знающего, чтобы справиться с работой.

    – вернуться к началу –

    В- Могу ли я приклеить твердую древесину толщиной 3/4 дюйма к бетону?
    Некоторые продавцы скажут «да». Однако те, кто какое-то время имел дело исключительно с паркетными полами, скажут «нет». В последнее время некоторые крупные магазины коробок и производители клеев пропагандируют эту процедуру. Только время покажет, жизнеспособна ли эта процедура, но найти альтернативу безопасно.

    – вернуться к началу –

    В- Какие породы древесины я могу укладывать на бетонное основание?
    Если условия влажности приемлемы, двумя из наиболее широко используемых областей применения будут инженерные полы из твердой древесины, приклеенные напрямую с помощью соответствующих клеев, и плавающие типы инженерных полов. Последние обычно приклеиваются шпунтом и канавкой и плавают по пенопластовому подкладочному слою. Плавающие полы также доступны в виде защелкивающихся полов, которые не требуют склеивания.

    Более традиционная 3/4-дюймовая твердая древесина на бетоне может быть выполнена с добавлением фанерного основания, используемого в качестве основы для гвоздей по бетону. Однако это вызывает проблемы с дверными проемами и другими предметами. Общая вертикальная высота нового этажа увеличится на 1 1/2 дюйма. Необработанные паркетные полы устраняют проблемы вертикальной высоты и могут быть окрашены или отделаны по любому желанию.

    – вернуться к началу –

    В- У меня черновой пол из ДСП.Могу ли я установить гвозди из твердых пород дерева?
    Многие путают ДСП с ОСП. Настоящая древесно-стружечная плита, обычно используемая в некоторых промышленных домах, не обладает удерживающей силой крепежных элементов для полов из твердой древесины и со временем ослабевает. Существуют определенные типы OSB, которые можно использовать для твердых деревянных полов, прибитых гвоздями. Лучше всего ознакомиться с гарантийными характеристиками производителя.

    Бетон против CLT — Structurlam Mass Timber Corporation

    Строительный материал с многолетней историей в строительстве, массивная древесина признана прочным и устойчивым вариантом строительства.Наиболее широко известные как кросс-клееные деревянные конструкции, или CLT, конструкции с использованием массивной древесины оставили свой след в проектах по всему миру, от Лондона до Ванкувера. Его популярность обусловлена ​​тем, что материал такой же прочный, как бетон, но с меньшей стоимостью жизненного цикла, что позволяет строительным компаниям экономить деньги в процессе строительства. В отличие от своего бетонного конкурента, строительство с CLT означает, что рабочие места более безопасны, а сроки выполняются быстрее, будь то строительство многоквартирного дома или коммерческого здания.



    Надежный строительный материал

    В строительстве важно, чтобы материалы выдержали испытание временем. Компании должны знать, что они используют надежные, прочные и долговечные материалы. В то время как в течение многих лет бетон и сталь считались двумя конкурирующими вариантами, использование массивной древесины началось задолго до 7 -го -го века.

    Несмотря на то, что CLT в пять раз легче бетона, его прочность на единицу веса сопоставима с бетоном, а многослойная деревянная панель простирается в двух направлениях.Каждый слой укладывается крест-накрест к соседним слоям для повышения его устойчивости и прочности. Здания из массивной древесины обладают той же прочностью, что и бетон, при минимальных затратах и ​​времени строительства. Эта прочность также позволяет современным технологиям соединений высокоэффективно рассеивать сейсмические силы, позволяя массивным деревянным зданиям обычно превосходить другие системы с точки зрения стоимости и безопасности жизни в зонах землетрясений.



    Затраты на резку

    Один из самых больших мифов о строительстве из CLT заключается в том, что это дороже; некоторые ошибочно полагают, что для этапа установки необходима специализированная бригада.Это не может быть дальше от истины. Здания, построенные из поперечно-клееной древесины, конкурентоспособны по стоимости по сравнению со зданиями, построенными из стали и бетона.

    Наибольший вклад в экономию затрат вносит сборка. Structurlam поставляет деревянные пакеты для проектов по всему миру. Недавно мы попали в заголовки новостей о поставках массивной древесины для самой большой в мире деревянной башни — UBC Brock Commons. 18-этажная башня была построена намного быстрее, чем предполагалось, отчасти из-за предварительной сборки массивных деревянных компонентов.Наше новшество позволяет нам разрабатывать 3D-модели проектов, так что каждый элемент CrossLam® CLT, который будет использоваться, моделируется точно так, как он будет помещаться на месте в 3D, с точностью до миллиметра. Эти размеры затем используются для создания панелей CrossLam® CLT и стальных соединителей для проекта; Материалы прибывают на строительную площадку готовыми к сборке, как гигантские блоки Lego. Этот процесс сокращает затраты и время, ограничивая то, что необходимо подготовить на рабочем месте. Проекты Crosslam® CLT устанавливаются за более короткий период времени благодаря точности сборных материалов, что делает их разумным использованием денег для строительных бригад.

    Сборные материалы обеспечивают полную координацию между проектированием, производством и строительством на месте. Общие затраты на проект снижаются, потому что график строительства короче, а материалы доставляются на площадку готовыми к установке.



    Более быстрое строительство на месте

    По сравнению с бетоном CLT-конструкции можно монтировать за более короткий период времени. Фактически, более 15 000 квадратных футов CLT могут быть установлены в день, что значительно сокращает сроки строительства.Башня UBC Brock Commons поднялась на 18 этажей всего за восемь недель. Этот замечательный график стал возможным благодаря тому, что сборный CrossLam® CLT компании Structurlam был доставлен на строительную площадку готовым к установке. CLT можно доставлять непосредственно на строительную площадку, где панели поднимаются на место и закрепляются стальными соединителями. Это позволяет более крупным башням строить несколько этажей в неделю. Более быстрое строительство сопровождается более безопасными и тихими участками; UBC Brock Commons сообщила об отсутствии инцидентов, связанных с безопасностью, во время массовой установки деревянных конструкций 18-этажного здания.Благодаря предварительному изготовлению и бесшовной установке шум на площадке был значительно снижен, что позволило вести строительство в городских районах с минимальным нарушением общественного порядка. Кроме того, строительство с использованием CLT может вестись круглый год и не зависит от погодных условий.



    Устойчивое развитие

    В отличие от бетона, строительство из массивной древесины имеет ряд экологических преимуществ. Оценки жизненного цикла показывают, что древесина превосходит как сталь, так и бетон с точки зрения энергии, загрязнения воздуха и воды.

    Хранение углерода является важным компонентом здания с CLT. Здоровое дерево в лесу выделяет кислород и накапливает углекислый газ (CO 2 ). Использование массивной древесины в качестве строительного материала снижает углеродный след за счет накопления углекислого газа (CO 2 ) так же, как и здоровое дерево. Чтобы представить это в перспективе, считается, что одно пятиэтажное здание из поперечно-клееного бруса сократит выбросы на уровень, эквивалентный удалению с дороги до 600 автомобилей в год.

    В Британской Колумбии большое количество CLT производится из древесины, уничтожающей жуков горной сосны. Если бы эти мертвые деревья остались в лесу, они бы выбрасывали CO 2 в атмосферу, а не хранили его. Однако, если деревья уже погибли из-за заражения жуком-соснаем, древесина еще цела и годна для строительства до 10 лет. Используя эту древесину до того, как она пойдет в отходы, CLT становится строительным продуктом, который не только улавливает тонны углерода, но и снижает выбросы парниковых газов во время строительства за счет процесса предварительной сборки.

    CLT также превосходит бетон, когда речь идет об отходах на строительной площадке. Поскольку большинство или все CLT-панели изготавливаются заводским способом, на месте практически не остается отходов. Производители также могут повторно использовать любые обрезки для лестниц или других архитектурных элементов.



    Глядя на такие проекты, как UBC Brock Commons, становится ясно, что CLT является надежной инвестицией как с финансовой, так и с экологической точки зрения. Его проверенная прочность, конструкционные характеристики и конкурентоспособность по стоимости означают, что возможности CLT расширяются в более широком диапазоне зданий.От многоквартирных домов, промышленных зданий, центров отдыха до зданий университетских городков — CLT снова и снова доказывает, что это разумный выбор. Гибкий, устойчивый и гораздо более эффективный, чем бетон, CLT изменил строительный ландшафт и быстро становится предпочтительным выбором для строителей.

    Строительные нормы и правила: Пристройки: Полы | ПРАВИТЕЛЬСТВО УЭЛЬСА

    Пол должен обеспечивать одно или несколько из следующих условий:

    • несущая конструкция содержимого помещения и пользователей и вес самого пола; и
    • , если это цокольный этаж, обеспечьте сопротивление:
      • грунтовая влага; и
      • потери тепла (теплоизоляция)

    Существует три основных типа конструкции первого этажа:

    Сплошной пол

    Типичным способом устройства твердого пола является создание основания из твердого сердечника с песчаным напылением и слоем бетона поверх него.Чтобы обеспечить ровную поверхность пола, поверх бетона добавляется слой стяжки, состоящей из песка и цемента. Должны быть предусмотрены подходящая влагозащитная мембрана (DPM) и теплоизоляция. Их можно укладывать поверх песчаной отсыпки или поверх бетона.

    DPM следует укладывать внахлест на гидроизоляционный слой наружных стен и, при необходимости, внутренних стен вокруг пола. Толщина различных частей пола будет зависеть от состояния грунта и порядка их укладки.Если в существующем доме есть воздушные кирпичи, например, для вентиляции существующих пустот в полу, то следует предусмотреть воздуховоды, чтобы воздух проходил через сплошной пол в пустоту под существующим домом. Затем в новую стену укладывают воздушные кирпичи.

    Подвесной деревянный пол

    В соответствии с требованиями Строительных норм и правил конструкция должна быть защищена от роста сорняков и других растений. Земля должна быть покрыта слоем бетона, а между нижней стороной бревен и бетоном должен быть вентилируемый зазор не менее 150 мм, чтобы предотвратить скопление влаги и ухудшение состояния балок.Балки деревянного перекрытия должны иметь правильный размер в зависимости от их пролета (длины между опорами) и обычно укладываются по кратчайшему пролету от стены до стены с зазором внизу.

    Может потребоваться промежуточная стена с небольшим фундаментом, чтобы уменьшить пролет и свести к минимуму толщину балок перекрытия. Между брусом и стеной следует уложить влагонепроницаемый слой (ВПК). Затем между балками укладывается утеплитель (толщина зависит от используемого материала).Вентиляционные отверстия должны быть размещены внизу, чтобы обеспечить вентиляцию пустоты, и воздух должен иметь возможность перемещаться с одной стороны здания на другую.

    Подвесной бетонный пол

    Эта конструкция аналогична деревянному перекрытию выше, но использует либо сборные бетонные доски, либо небольшие сборные бетонные балки с бетонными блоками, уложенными между балками. Обычно они могут охватывать большие расстояния, чем деревянные балки. Вентиляция необходима так же, как и для подвесного деревянного пола.Производители вполне могут разработать размеры бетонных балок и предоставить структурные расчеты. В противном случае инженер-строитель также может предоставить эту услугу.

    Загрязненная земля и радон

    В некоторых районах земля может иметь определенное загрязнение из-за образования газов, например, на свалках. Радон — это природный газ, который встречается в некоторых районах страны. Эти газы необходимо вентилировать, и потребуется газовая мембрана, чтобы предотвратить их попадание в здание.

    5 лучших домашних тапочек для паркетных полов

    Паркетные полы выглядят стильно и могут быть довольно дорогими, поэтому необходимо правильно ухаживать за ними, если вы хотите свести к минимуму царапины и износ. Если возможно, вам следует избегать ношения обуви на паркетном полу, особенно на высоких каблуках, которые функционируют как крошечные молоточки, оставляя вмятины на полу. К тому же паркетные полы тоже не самые уютные. Особенно в холодные месяцы вы можете жаждать тепла от пары тапочек.Вот почему вам нужна пара (или две) лучших домашних тапочек для деревянных полов, чтобы ваши ноги чувствовали себя комфортно, а ваши полы выглядели великолепно долгие годы.

    Выбирая пару, выбирайте тапочки на мягкой подошве или на резиновой основе. Они вызывают наименьший износ дерева и обеспечивают достаточное сцепление, чтобы предотвратить скольжение, поскольку паркетные полы также более скользкие, чем ковер.

    Те, у кого высокий свод стопы и болят стопы, скорее всего, предпочтут модели со стельками, которые повторяют форму стопы и обеспечивают поддержку больным стопам.Если вам просто нравится это губчатое ощущение ходьбы по облаку, пена с эффектом памяти также является отличным вариантом. Вы также можете предпочесть более теплый материал, например, мягкий искусственный мех, замшу или флисовую подкладку в холодные месяцы.

    Ниже представлен мой список лучших домашних тапочек для деревянных полов на Amazon. Все эти теплые и уютные тапочки первоклассные, милые и не повредят ваши красивые полы. Возможно, вы даже захотите оставить несколько дополнительных пар для посетителей.

    1

    Лучшие домашние тапочки для паркетных полов

    С 4.Эти тапочки из флисовой пены с эффектом памяти, получившие 6 звезд после более чем 15 000 отзывов, стали фаворитами покупателей. Эти тапочки в стиле сабо имеют подкладку из флиса для мягкости и тепла холодным утром, а стельки имеют пену с эффектом памяти для поддержки. Благодаря противоскользящему резиновому дну вы можете с комфортом ходить по деревянным полам и даже отдыхать на свежем воздухе во дворе. Эти милые тапочки доступны в пяти различных цветах, включая розовый, серый и темно-синий. Их также можно стирать в машине, что упрощает уход и техническое обслуживание.

    По словам фаната: «У меня всегда мерзнут ноги, а паркетные полы не помогают, поэтому мне нужны тапочки […] Они мягкие и уютные, с резиновой подошвой, поэтому не скользят, и я может выйти через парадную дверь, не беспокоясь о том, что вода промокнет».

    • Доступные размеры: 5 — 12

      5

      5

      0

      2

      2

      Самый продаваемый тапочки с стельками арки

      тапочки из пены с эффектом памяти тона — фавориты покупателей Amazon за то, насколько они удобны и поддерживают.Эти тапочки вафельной вязки из хлопка и спандекса позволяют вашим ногам дышать, когда вы ходите по дому, что также помогает предотвратить потоотделение и запах. Кроме того, за ними легко ухаживать, и их можно стирать в машине. Подошва этих тапочек резиновая и противоскользящая, что означает, что их можно использовать на паркетных полах, мокрой плитке и даже на улице. Эти симпатичные слипоны двухцветные и доступны в различных цветах.

      По словам фаната: «Как только вы наденете их, вы будете стонать от счастья.Эти тапочки такие удобные и уютные. Они не слишком теплые. Они не заставят ваши ноги потеть. Они правы. Подошвы обеспечивают хорошее сцепление, и я ни разу не поскользнулся. Я очень рекомендую эти тапочки. Вам они тоже понравятся».

      • Доступные размеры: 5 — 12
      • Доступные цвета и стили: 8

        5 0

        3

        Лучшие легкие тапочки (и они менее 15 долларов!)

        Эти уютные и легкие тапочки недорогие и очень удобные, идеально подходят для круглогодичного ношения.Носки-тапочки изготовлены из матового флиса с подкладкой из мягкого шерстяного флиса и имеют нескользящую подошву, препятствующую скольжению. Кроме того, они доступны в более чем 10 различных причудливых дизайнах тай-дай, которые обязательно украсят ваш образ домашней одежды. Их также можно стирать в машине.

        По словам фаната: «Эти тапочки идеально подходят и очень удобны, не будучи слишком тяжелыми. Я живу в теплом климате, но у меня плиточные полы, и мои ноги мерзнут, и они сохраняют мои ноги красивыми и уютными, но не слишком теплыми.У них также есть приятное нескользящее дно, которое отлично подходит для кафельных или деревянных полов».

        • Доступные размеры
        • Доступные цвета: 12

          5

          4

          4

          Пара тапочек, которые выглядят как балетные ролики

          у вас дома паркетные полы или вы путешествуете и вам нужна безопасная противоскользящая пара, чтобы взять с собой, балетки Isotoner имеют великолепный дизайн, который больше похож на обувь, чем на ваши классические домашние тапочки.Эти тапочки в стиле балеток невероятно гибкие и достаточно легкие, чтобы их можно было носить круглый год. Они имеют мягкую хлопковую махровую подкладку и замшевые подошвы, которые будут особенно нежны на паркетных полах. Эти атласные тапочки представлены в дюжине цветов, включая серый, черный и темно-синий. Кроме того, их можно стирать в машине.

          По словам фаната : «У нас деревянные полы, зимой может быть холодно. Эти тапочки идеально подходят для того, чтобы быстро надевать и снимать. Они хорошо амортизируют дно и очень удобны.»

          • Доступных размеров: 5 — 12
          • Доступные цвета: 12

            5

            5

            5

            Лучшие уютные домашние тапочки

            Если вы любите ощущение пушистого слайды и хотите немного тепла, замшевые домашние тапочки HomeIdeas — отличный вариант. Эти тапочки на подкладке из замши и искусственного меха теплые и удобные, с резиновой противоскользящей подошвой для грациозной (и цепкой) ходьбы по паркету.Стельки также имеют слой пропитанной гелем пены с эффектом памяти толщиной 5 миллиметров, которая обеспечивает достаточную поддержку ног и снижает давление. Внешняя замша тапочек не мнется и долговечна; однако его не рекомендуется носить во влажных или снежных условиях. Они также доступны в пяти оттенках, включая красный.

            По словам фаната: «Мне нравятся сами тапочки.
