Как залить бетонное перекрытие своими руками

В данной статье хочу поделиться, как мы заливали межэтажное перекрытие, и хоть вместо второго этажа будет мансарда, все же решили сделать бетонное перекрытие, так как это прочно и даст дополнительную звукоизоляцию.

Дело было в октябре, постоянно шли дожди, такая погода даст лучшую гидратацию бетона, главное не лить бетон по самому дождю.

Бюджет подходил к нулю, вернее его почти не было, пришлось занимать средства, в целях экономии при армировании была использована сетка из 14 арматуры 1 слой вместо двух, но мы дополнительно усилили каркас ригелями для жесткости.

Перекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетонаПерекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

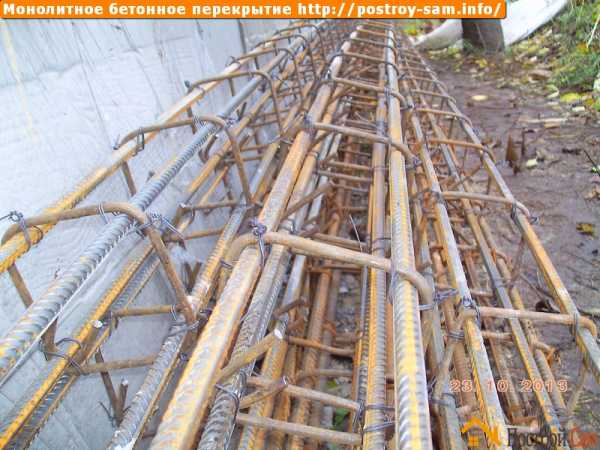

Первым делом вязались ригеля.

Для удобства и быстроты вязки ригелей было забито 4 арматуры в стену дома.

Перекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетонаПерекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

Далее, пока вязались ригеля, одновременно делалась опалубка для будущего перекрытия.

Заранее из бетонного пояса была выпущена часть арматуры, для связки ее с арматурой перекрытия.

Перекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

В местах межкомнатных стен, пояса и дополнительного армирования не делали.

Пред тем как крепить доски, был сделан каркас, лаги с подпорками из бруса 150×50 мм.

{loadposition Adsense}

Первым делом нужно отбить уровень в каждой комнате и по нему перпендикулярно под лагами прибить брус 50×50 мм. Гвоздями 100-150 мм. Мы прибивали прямо к бетонному поясу, пока он был сырым, гвозди в него хорошо заходили. Дополнительно прибивали дощечки под 50-м. брусом примерно через метр с расходом около 6-ти гвоздей на дощечку, так как стены из ракушечника и гвозди в нем не очень крепко держаться, все зависит от плотности камня.

Перекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетонаПерекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

Подпорки тоже закрепляли, прибивая к лагам по 2 гвоздя наискось.

Внизу тоже делали подошвы для подпорок и закрепляли их гвоздями, так как они легко утонут в засыпанном сыром отсеве.

Перекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

Перекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

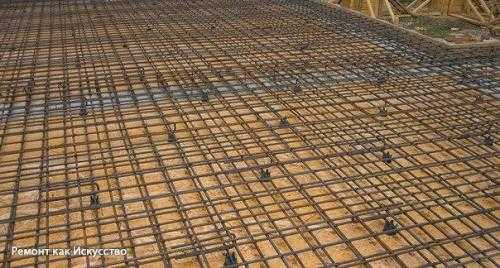

Когда опалубка была закончена, приступили к вязке каркаса, каркас из 14-й арматуры, ячейки 20×20 см. Перед вязкой каркаса разложили пленку на деревянный пол.

Сверху на готовую сетку из арматуры привязывали ригеля через метр.

Высота и ширина ригеля 10 см.

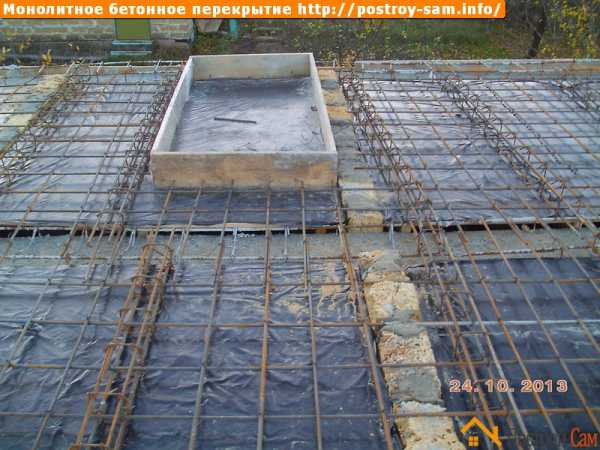

Оставили место для будущего люка на второй этаж, размер был выбран случайный, 1000×2000 мм.

Перекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетонаПерекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

Перекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

Вот и все монолитное бетонное перекрытие готово. Перекрытие залили за 3 дня, объем бетона 14 кубов, примерно 800 кг арматуры. Месили бетон вручную в корыте объемом 0.4 куба. Ходить по свежему перекрытию можно уже на следующий день, но ни в коем случае не нагружайте его материалами до полного затвердевания, могут образоваться микротрещины. Опалубку разбирали в апреле.

Похожие материалы

postroy-sam.info

Монолитное бетонное перекрытие своими руками

Заливка монолитного междуэтажного перекрытия — не самый простой, но действительно универсальный и проверенный временем метод.

В этой статье мы расскажем об основных конструкционных особенностях и этапах устройства перекрытия, а также видах опалубки, в том числе и несъемной.

Перекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

Типология зданий и сфера применения

Основной сферой применения монолитных перекрытий являются здания с несущими стенами из кирпича, блочной кладки или бетонных панелей, а также купольные дома. Требования к монолитности перекрытия могут быть обусловлены:

  • нестандартным планом здания;
  • необходимостью существенно увеличить несущую способность перекрытия;
  • повышенными требованиями к гидро- и шумоизоляции;
  • необходимостью обеспечить свободную планировку;
  • сокращением расходов на внутреннюю отделку.

Заливка производится, как правило, после окончания возведения стен первого этажа. Однако возможны варианты заливки монолитных перекрытий уже в зданиях с кровлей, если того требуют погодные или иные условия. В таком случае на кладке нижнего этажа монтируют двутавровые балки и по периметру несущих стен заливают венец на высоту перекрытия. Также, для усиления механических связей, с внутренней стороны венца выпускают на 40–50 см закладную арматуру. Ее суммарное сечение не может быть меньше 0,4% от сечения продольного среза венца.

Перекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

Проектные расчеты несущей конструкции

При выборе длины пролета следует соотносить ее к толщине плиты как 30:1. Однако при самостоятельном проектировании делать перекрытие толще 400 мм практически нет смысла, так как несущая способность конструкции повышается вместе с ее собственным весом и статическими напряжениями. Поэтому допустимая нагрузка на самодельные перекрытия редко превышает 1500–2000 кг/м2.

Ситуация может быть исправлена включением в несущую конструкцию двутавровых стальных балок, уложенных на выровненную бетоном поверхность кладки несущих стен. Другой способ увеличить длину пролета при сохранении относительной свободы планировки — опереть перекрытие на колонны. При толщине монолитной конструкции до 400 мм и длине пролета в четырех направлениях от колонн до 12 метров площадь сечения опоры составляет 1–1,35 м

2, при условии что сечение закладной арматуры в колонне не менее 1,4%.

Расчет армирования монолитной плиты

В общем случае толщина плиты определяется количеством армирующей стали, которая в нее заложена. Плотность армирования, в свою очередь, зависит от предельной допустимой нагрузки и устойчивости к трещинообразованию. Избегая частных случаев, можно привести общий пример конструкции, демонстрирующей полное соответствие нормативным требованиям при достаточно высоком запасе прочности.

В частном строительстве железобетон укрепляют арматурой с периодическим профилем класса А400, он же А-III.

Перекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

Диаметр прутьев в плитах толщиной:

  • до 150 мм — не менее 10–12 мм;
  • от 150 до 250 мм — не менее 12–14 мм;
  • от 250 до 400 мм — не менее 14–16 мм.

Арматуру укладывают двумя сетками с размером ячеи 120–160 мм, толщина защитного слоя бетона от краев плиты — не менее 80–120 мм, а сверху и снизу не менее 40 мм. Направление укладки четырех рядов арматуры, начиная с нижнего: вдоль, поперек, поперек, вдоль. Для перевязки используется оцинкованная проволока толщиной не менее 2 мм.

Монтаж опалубки разных типов

Опалубка должна выдерживать нагрузку в 500–1100 кг/м2, включая динамическое воздействие падающего бетона. Для создания плоскости опалубки могут быть использованы:

  1. Пластиковые листы многоразовой опалубки.
  2. Влагостойкая фанера толщиной 17–23 мм.
  3. ОСП толщиной 20–26 мм.

Перекрытие бетонное своими руками – чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

Края плит должны плотно прилегать к стенам, не допускается использование опалубки с зазорами на стыках более 2 мм, если не планируется застилать поверхность гидроизолирующей пленкой.

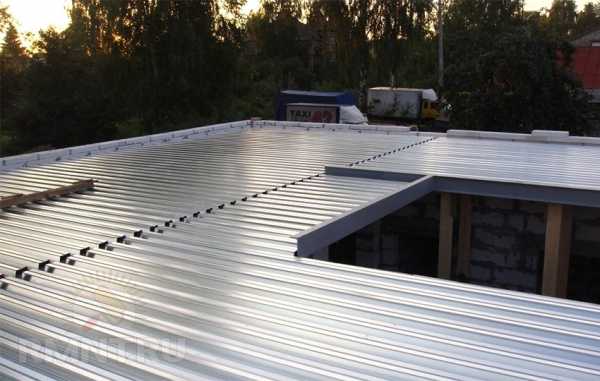

Иногда разумно делать опалубку несъемной, используя для этого профилированные листы, ориентируя их узкой полкой вниз. Их располагают вдоль плиты, чтобы волны при заливке образовывали многочисленные ребра жесткости. Расчет толщины ведется от нижнего ребра, таким образом экономия бетонной смеси составляет 20–25%. При этом высота гребня не должна превышать трети общей толщины плиты. Если опалубку снимать не планируется, в нее вкручивают саморезы с резиновой шайбой и привязывают их тонкой проволокой к арматуре.
