Содержание

Водостоки для отмостки

Практически все частные дома имеют отмостку. Это важнейшая часть конструкции, которая выполняет немало функций. Например, представьте, что два хозяина одновременно построили дом в той же местности, при этом один сделал отмостку и водосток к ней, а второй решил сэкономить. В результате не меньше чем через 20 лет у второго хозяина появились проблемы. Ему придется делать основательный ремонт, и даже частично заменить фундамент. А что же первый хозяин? Даже после 40 лет конструкция дома будет как прежде, без нарушений. Но чтобы отмостка прослужила долго, важно позаботиться и об отводе воды посредством водостока.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Водостоки для отмостки удаляют всю влагу, которая разрушает материал. В этой статье мы рассмотрим устройство отмостки вокруг дома, и монтаж водостока к ней.

Конструктивные особенности отмостки

Как вы поняли, отмостка – это цементное или другое покрытие вокруг дома, защищающее его. Обычно, она делается в два слоя:

  1. Нижнее основание (подстилка).
  2. Декоративный слой.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Как видно на рисунке, отмостка имеет некий уклон. Он нужен для того, чтобы вода стекала по поверхности к водостоку, не задерживаясь на ней. Именно там внизу выполняется монтаж водостока. Кроме того, с крыши делается выпуск водосточной трубы на отмостку. В том месте можно сделать дренажный канал или сформировать канавку, идущую вдоль отмостки в направление к водосточному желобу.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Теперь немного о слоях отмостки. Если говорить об основе, то это уплотненный и ровный слой, на который будет опираться декоративное покрытие. Для создания подстилающего слоя используют глину, песок и щебень.

А вот главное требование к декоративному верхнему слою – водонепроницаемость и устойчивость к размыву жидкостью. Наши деды делали сплошную отмостку из глины. По периметру выкапывалась неглубокая траншея, которая заполнялась глиной. Ее утрамбовывали, формируя уклон от дома, чтобы вода не попадала на цоколь и фундамент, стекая вниз. Саму глину увлажняли, для создания водонепроницаемого слоя. Это была простейшая система водостока отмостки.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Ну а в наши дни бетонной эпохи, для отмостки используется именно он. Получается сплошная монолитная поверхность, в которой отсутствуют щели. Тогда вода точно не будет протекаться к фундаменту. А когда вы позаботились о качественной гидроизоляции фундамента дома, то верхний слой можно сделать из брусчатки (тротуарной плитки), щебня или плит. Смотрится это довольно красиво. А чтобы вода не застаивалась на поверхности отмостки, требуется сделать направленный водосток.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Дом без отмостки и водостока

А если вы все-таки решили сэкономить и не сделать отмостку и водосток, что случится? Когда вы живете в климате, где сильные и частые осадки, то неизбежно поднятие грунтовых вод. Прибавьте к ним еще и воду снаружи, которая никуда не отводится в отсутствии водостока, то вся жидкость будет проникать в фундамент. Как следствие – он рушится и трескается, а дом начинает давать усадку, и, соответственно, трещат стены.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Когда дом возведен на пучинистом грунте, то все еще серьезней! Почва напитается водой, зимой все это расширяется и начинает давить на само здание. Результат ясен. Вот почему важно сделать отмостку и отводить с нее воду в дренаж или водосток.

Обратите внимание! Для эффективного отвода воды, уклон отмостки должен составлять 5–10˚.

Функции отмостки

Мы вкратце рассмотрели особенности и устройство отмостки. Теперь стоит обратить внимание на ее главные функции. Отметим 5 пунктов, с которыми она справляется на отлично.

  1. Защитная функция. Мы немного упоминали то, что без отмостки фундамент будет рушиться. Все дело в том, что основание и грунт отличаются коэффициентами расширения. Между ними появляется зазор, который идеален для жидкости. Вследствие чего фундамент мокнет и рушится. Отмостка и водосток к ней отводят всю воду от здания.
  2. Функция предохранения. Вы видели дом без отмостки? Чаще всего по периметру он покрыт зеленью. С ней приходится постоянно бороться. Решение проблемы – устройство отмостки и водостока. Ведь для роста растений нужен кислород, почва и вода. При устройстве отмостки и водостока не будет ни того, ни другого. Да и черви с кротами не будут делать подходы к фундаменту.
  3. Функция утепления. В зимнее время почва начинает пучинится и давит на фундамент. Если же есть отмостка, то создается непромерзающий слой грунта, а давление равномерно распределено, цоколь не так промерзает. А чтобы усилить эффект, выполняется дополнительное утепление.
    Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях
  4. Эстетическая функция. Такое здание выглядит завершенным и красивым. А если еще покрыть все сверху плиткой, то эффект потрясающий.
    Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях
  5. Практичность. Дорожка используется как зона для пешеходов. Обувь всегда чистая, и крыльцо тоже.

Теперь давайте узнаем, как правильно сделать, водосток вокруг отмостки, непосредственно ее и выпуск с крыши.

Правила и материалы для устройства отмостки и водостока

Чтобы все правильно функционировало, готовое покрытие должно быть без трещин, сплошным и плотно прилегать к постройке. Глубина залегания – не больше половины глубины промерзания почвы. Что касается ширины, то покрытие должно выступать минимум на 25 см дальше свеса кровли. Даже если свес в длину 50 см от края, обязательная ширина отмостки – 75 см.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Чтобы выполнить все самостоятельно, вам потребуются такие инструменты и материалы:

  • качественный цемент;
  • песок и щебенка;
  • бетономешалка;
  • шпатель или мастерок;
  • доски для опалубки;
  • правило;
  • лопата;
  • емкость для раствора;
  • шпатель или мастерок;
  • рулетка, веревка и колышки.

Для начала начнем с устройства дорожки.

Этапы устройства

Для упрощения задачи, всю работу лучше разделить по шагам. Так, вам будет легче разобраться, что за чем делать.

  1. Первым делом по периметру всего здания делается разметка. Ширина выбирается отдельно исходя из длины свеса крыши. Используйте рулетку, и колышки, которые забивайте в грунт в нужных местах. Все колья соединяются веревкой, которая служит вам ориентиром.
    Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

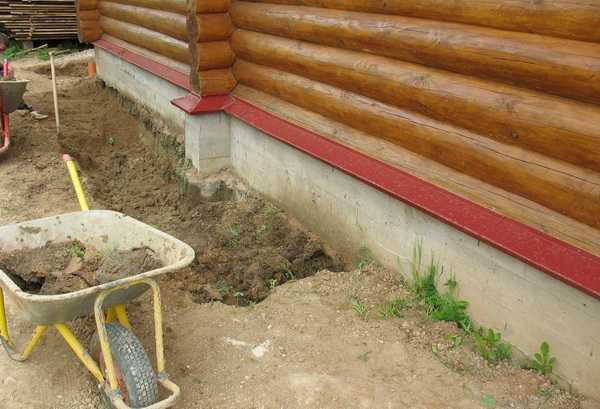

  2. Теперь нужно вырыть траншею, отталкиваясь от разметки. В ход идет лопата. Если вы хотите ускорить процесс, то попросите помощи у друзей или родных. О глубине мы уже говорили.
    Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях
  3. Когда траншея готова, пространство внутри (грунт) обработайте специальным средством против сорняков. Подойдет гербицид, который поспособствует тому, что растения не будут расти, повреждая фундамент и отмостку. В конце очистите основание дом от грязи и мусора.

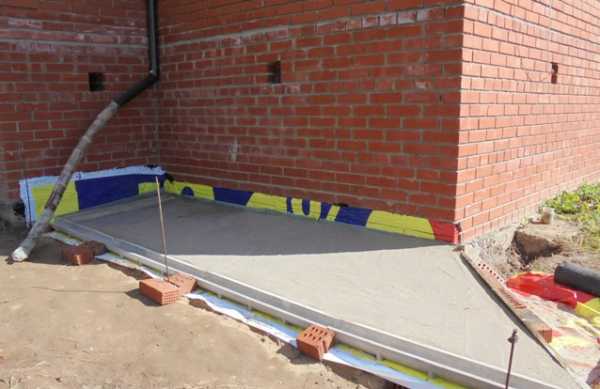

  4. Сейчас нужно обеспечить наличие компенсационного шва. Для этого нанесите на фундамент битумную мастику слоем в 2 мм и покройте его рубероидом в два слоя. Оставьте все сохнуть на 24 часа. За это время можно отдохнуть. При желании все эти этапы можно сделать за сутки, после чего сутки пойдут на отдых.
    Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях
  5. Если же есть время работать, можете заняться устройством опалубки траншеи. Ее высота – 20 см от уровня земли. В качестве опалубки выступают доски, сбитые в щиты. Опалубка должна быть прочной и герметичной.
    Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях
  6. После высыхания мастики, можно формировать основной подстилающий слой. Лучше,если это 3 слоя: глина или влажный песок, толщиной – 10 см, и слой разнофракционного щебня – 8–10 см. Каждый слой тщательно трамбуется.
    Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

    Совет! Как видно на картинке, нелишним будет сделать слой гидроизоляции, и уложить геотекстиль.

  7. Настало время приготовить раствор из бетона. Марка – не ниже М200.
  8. Осталось только залить все бетоном.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

И вот тут важный момент. В местах, где находится выпуск, можно сделать дренажный канал, в который будет стекать вода, или же просто создать канавку вдоль покрытия, по которой вода будет стекать в тот же дренаж или водосток. На фото видно, как это сделать.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Бетон формируется правилом, для достижения ровной поверхности.

Совет! Для усиления всей конструкции, можно поверх щебня уложить сетку из арматуры. Она сделает бетон прочнее.

При этом нужно обеспечить уклон от дома, к внешнему краю. Он делается заранее, еще на этапе трамбовки слоев. На схеме выше четко видно, какой это уклон. Минимальный показатель – 2% от ширины готового покрытия. Например, когда ширина равна 50 см, то уклон составляет 1 см.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Теперь остается ждать, пока бетон высохнет. На это время его требуется покрыть пленкой, чтобы осадки не повредили структуру. Обычно бетон полностью высыхает за месяц. После 10–15 дней обрешетку можно снять.

Делаем водосток и выпуск для отмостки

Настало время сделать качественный отвод воды с поверхности. Для этого понадобятся специальные водостоки для тротуара, в виде желобов. Они будут обеспечивать направленный отвод жидкости, а грунт и конструкция дома не будет намокать. Так как вами был сформирован уклон в сторону от дома, то по всему периметру отмостки, с краю, нужно разместить водосточные желоба.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Сами водосточные желоба тоже должны иметь наклон в определенную сторону, например, к водосточной яме, септику или канализации. Учитывайте и выпуск трубы с крыши. Большое количество воды будет поступать именно оттуда. Ведь вся жидкость с кровли направлена именно в эти трубы.

Для бетонной отмостки можно использовать линейный водосток на поверхности. Это канавка или желоб, который размещается у края, по всему периметру. Элементы водостока могут быть из пластика, бетона или распиленной асбестоцементной трубы. Удобно использовать готовые элементы дренажа, оборудованные решеткой и удобным креплением друг с другом.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Процесс устройства следующий:

  1. По краям готовой, высохшей отмостки, нужно вырыть траншею под трубу или водосточный желоб. Ее глубина около 15 см, а ширина 30 см.
    Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях
  2. На дно нужно засыпать песок и тщательно его утрамбовать. После чего установите обрешетку, уклон которой 1,5–2 см.
  3. Затем, в готовую канаву устанавливаются наши водосточные желоба. Они должны плотно прилегать к отмостке.
    Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях
  4. За счет обрешетки будет обеспечен нужный уклон водостока. Осталось забетонировать желоба.
  5. Когда прошло 12 часов, опалубку можно убирать.

Важно, чтобы вся система водостока была герметична, поэтому стыки водосточных желобов смазываются герметиком, а окончание закрывается торцевой заглушкой.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Более подробно о технологии монтажа водостока, вы узнаете из этого видео:

Чтобы вода по водостоку уходила в нужное место, важно заранее предусмотреть пути отвода. Если это городская канализация, то в определенном месте нужно вывести трубу, в которую и будет стекать вода. А один из желобов водостока, соответственно, направляется в сторону канализационного отверстия. То же касается отвода в септик или выгребную яму. В идеале сделать на участке систему дренажа под землей. Как она выглядит, вы можете увидеть на фото:

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Заключение

Мы выяснили, что устройство отмостки – важная часть строительства всего дома. Благодаря ей, ваш дом прослужит намного дольше. Кроме того, для правильного функционирования отмостки, требуется обеспечить качественный водосток. Благодаря специальным желобам, это можно сделать легко и быстро.

bouw.ru

Отмостка вокруг дома своими руками

Независимо от того, как будет выглядеть свой будущий дом, и какой тип фундамента используется для привязки коробки здания на грунте, обойтись без обустройства отмостки вокруг постройки практически невозможно. Даже если повезло с выбором места под строительство, и грунтовые воды не подымаются вокруг здания выше трех метров ниже нуля, все равно, фундаментное основание и стены нуждаются в дополнительной защите посредством устройства отмостки вокруг дома.

Почему так важно сделать отмостку по всем правилам

Правильно сделанная отмостка вокруг дома своими руками позволяет одновременно решить несколько немаловажных проблем:

  • Отвести дождевую воду от цокольной части и верхней части фундамента. Правильная система защиты в разы уменьшает степень обводнения верхних слоев грунта. В результате, можно сделать относительно простым способом риск повреждения фундамента и цокольной части вокруг дома минимальным;
  • Отмостка вокруг дома позволяет уменьшить количество верховодной влаги, проникающей к стенам подвала или цокольного помещения здания;
  • Устройство отмостки вокруг дома своими руками совместно с качественной теплоизоляцией стен фундамента дает возможность эффективно снизить потери тепла в грунт через бетонные части основания вокруг здания.

С помощью обустройства правильной отмостки можно сделать эффективную защиту стен и части фундамента от сорняков и травы. Незначительная, на первый взгляд, процедура позволяет сохранить облицовку цоколя и декоративной отделки стен дома. Без отмостки сорная трава очень быстро поднимается, закрывает часть грунтовой линии и создает идеальные условия для развития мха и плесени. В этом случае в основании траншеи обязательно необходимо сделать защиту из геотекстильного полотна.

Кроме защиты и водоотвода, с помощью отмостки можно сделать внешний вид здания более привлекательным. Наибольшего декоративного эффекта можно достичь, если ленту традиционно отливать не из бетона, а выложить из тротуарной плитки или брусчатки.

Простые и эффективные схемы, как сделать отмостку

В упрощенном варианте конструкцию отмостки можно представить в виде ленты, шириной 700-1200 см, уложенной по внешнему периметру стен дома. Поперечный размер ленты отмостки необходимо сделать с вылетом шириной 200-250 мм за пределы вертикальной проекции кровельного покрытия крыши. Таким образом, большая часть воды, перехлестываемой с водосборных желобов, будет падать на грунтовые желоба.

Традиционно простейший вариант отмостки выполняется из нескольких слоев:

  • Нижний слой гидроизоляции;
  • Подушка из гарцовки, щебня, глины, песка;
  • Защитный и декоративный слои.

Кроме собственно ленты, в устройстве отмостки обязательно устанавливаются водоотводные желоба и лотки, а саму водонепроницаемую поверхность необходимо сделать с небольшим сливным уклоном. На мокрых, пучинистых грунтах, с высоким уровнем верховодной воды, угол слива рекомендуют сделать 8-12о. Для ленточной отмостки, установленной на стабильных грунтах, или если сделать дренаж верхних слоев почвы, наклон поверхности можно ограничить 5-7о.

Рекомендованными величинами ширины и углом наклона нельзя пренебрегать, но они все же не являются догмой, поэтому ленту можно сделать немного шире, с более крутым скатом. Это особенно важно для отмостки из бетона, которая, вследствие двух параллельных процессов, естественной просадки и сезонного пучения грунтовых пластов, может подниматься, опускаться и менять угол наклона. Поэтому важно сделать бетонную полосу максимально жесткой, с достаточным запасом по углу, чтобы просадка грунта, которым засыпаны пазухи фундамента, не привела к потере уклона или даже получению отрицательного угла. В этом случае, как правило, происходит растрескивание и деформация бетонной поверхности.

В ряде случаев выгоднее и проще сделать отмостку не в виде ленты из бетона, а уложить в виде дорожки из тротуарной плитки. Такое устройство позволяет сделать систему достаточно гибкой и одновременно стойкой к воздействию дождя и снега.

В этом случае выложенная дорожка из брусчатки или из тротуарной плитки не дает необходимой герметичности ленты, вода все равно просачивается через многочисленные стыки. В этом случае в основании песчано-гравийной подушки необходимо сделать дополнительную гидроизоляцию и сток воды. Часть дождевой воды просачивается и задерживается глиняным замком, который обязательно нужно сделать под покрытием из плитки, или заменить его более надежной толстой полиэтиленовой пленкой.

Но такое решение выглядит намного привлекательнее в декоративном плане, поэтому многие хозяева предпочитают этот способ обустройства отмостки вокруг дома.

Наиболее простым вариантом защитной отмостки считается насыпная или гравийная лента, представляющая собой отсыпанные в подготовленное основание три слоя – песка, мелкой и крупной фракции гравия. Верхний слой может дополнительно обкладываться бутовым камнем, галькой или резанным камнем-пластушкой. Отсыпку из гравия можно сделать в качестве временной защиты, когда нет еще полноценной системы водоотведения вокруг дома, а стены планируются под декоративную отделку.

Как сделать отмостку своими руками на практике

При некоторой замысловатости устройства отмостки полноценную защиту фундамента вполне реально сделать своими силами, без привлечения специалистов или мастеров. Отмостку из бетона можно сделать только после завершения работ по осадке и утрамбовке обратной засыпки фундамента, когда большая часть породы в пазухах вокруг дома набрала необходимую плотность и стабильность.

Как сделать качественную и долговечную бетонную ленту отмостки

Положениями СНиПа 2.02.01-83 для обустройства бетонных типов отмостки рекомендуется:

  1. Сделать ленту толщиной в наименее тонком месте не менее 7-9 см, при этом рабочая поверхность должна быть выше уровня грунта минимум на 5 см;
  2. Отмостку из бетона нельзя жестко соединять со стенами здания. Как минимум, должен быть сделан деформационный компенсирующий шов, заполненный эластичным материалом. В этом случае даже текущая по стенам дождевая вода успешно выводится за пределы отмостки, а бетон отмостки может «играть» без риска быть обломанным;
  3. Для длинных и узких бетонных «линеек» рекомендуется сделать поперечные деформационные швы через каждые 4-5 м отмостки. Такое решение позволит избежать перенапряжения в бетоне и сократить риск образования глубоких трещин и растрескивания поверхности.

Совет! На этапе подготовки потребуется сделать по периметру вокруг дома неглубокую, сантиметров в тридцать, траншею. Ширина будущей отмостки принимается равной вылету свеса крыши плюс запас в 20 см.

После выравнивания поверхности и очистки подготовленной траншеи от следов и корней растений необходимо максимально утрамбовать дно ручной или механизированной грунтовкой. Первые два прохода выполняют 30-40 см/мин, последний проход необходимо сделать выборочным на линии примыкания грунта к стенам и к краям траншеи, как на видео….

Далее дно выстилается слоем глины и песка. Предварительно замачивать глинистый материал не нужно, но для ускорения работы материал делят на два части и тщательно разбивают «насухую» до состояния мелкой крошки. При первой отсыпке глиняной крошки грунт обрызгивают водой, но не льют ее, чтобы глина оставалась чуть влажной, но не более. Далее необходимо сделать отсыпку и последовательно тщательную трамбовку обоих слоев. Перед вторым слоем утрамбованную поверхность увлажняют повторно и трамбуют с увеличенным усилием.

Если в грунте присутствует много чернозема и суглинка, а осушать прилегающую к стенам вокруг дома территорию естественным стоком нет возможности, то лучше всего сделать дополнительный слой гидроизоляции из толстой полиэтиленовой пленки, уложенной на утрамбованную глину. Один край изоляции выпускают на стену, вторую сторону выстилают в направлении стока воды с опалубки до водосборных желобов.

Отдельно нужно будет сделать деформационный шов, для этого по периметру вокруг здания нижнюю часть стены выкладывают сложенным вдвое полотном рубероида. Лист укладывают с запасом так, чтобы край на 3-4 см был выше предполагаемой наружной поверхности отмостки, как на видео:

Далее потребуется сделать опалубку под заливку бетоном. Наружные доски, уложенные по периметру вокруг дома, обрабатывают водоотталкивающим составом, можно олифой или соляровым маслом. Высоту опалубки необходимо сделать выше уровня заливки бетоном на 5-8 см.

На следующем этапе необходимо сделать в траншее вокруг дома отсыпку влажным песком. Не стоит добавлять в песчаный материал любые клеящие добавки, только чистую воду. В противном случае песок будет налипать вокруг пятки трамбовки, и работать будет совершенно невозможно.

Далее необходимо сделать подушку из двух слоев смеси мелкого гравийного отсева с песком и щебня фракции 15-20 мм, общая толщина составляет не более 6-7 см. Щебень, как и песок, нужно будет выровнять, и тщательно, последовательно утрамбовать оба слоя.

Чтобы упростить процедуру крепления, по контуру отмостки вокруг здания набивают обрезки стальной арматуры, длиной 40-50 см. Стальные колышки устанавливают с шагом в 50-70 см, с внешней стороны каркаса, и привязывают так, чтобы после схватывания бетона прутья можно было бы легко удалить и разобрать деревянную часть. Рейки, забитые в тело отмостки для получения компенсационного шва, лучше всего сделать из лиственницы или дуба, при использовании любых других пород древесины необходимо сделать обработку антисептиками и консервирующими растворами.

Отливка готовой смесью

Бетонную ленту отмостки обязательно армируют стальной или стеклопластиковой арматурой, толщиной 4-6 мм. Каркас арматуры обязательно перевязывают на углах с армирующими элементами прилегающей стороны.

Через два-три часа после заливки и предварительного схватывания бетона нужно будет сделать сливной наклон. Обычно в это время бетон уже держит форму, но еще достаточно сырой и мягкий, это позволяет с помощью строительного уровня, узкого стального правила и шпателя выровнять поверхность отмостки вокруг дома под необходимым наклоном.

Еще через три часа специалистами рекомендуется сделать шлифовку и упрочнение бетона сухим порошком цемента, который наносится на подсохшую бетонную поверхность и аккуратно растирается шпателем. Для придания гидрофобных качеств бетон затирают сметаноподобной смесью жидкого стекла и цемента и даже красят акриловыми эмалями.

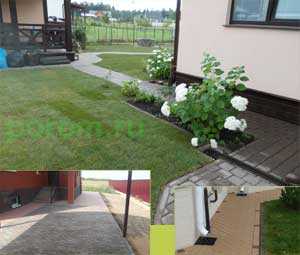

Изготовление отмостки из камня и плитки

Альтернативным вариантом постройки отмостки вокруг дома является укладка защитной ленты из брусчатки или тротуарного камня.

Порядок и способ изготовления отмостки наглядно приведен на схеме. Перед укладкой брусчатки или тротуарной плитки предварительно устанавливают бордюрную основу и сам бордюр. Чтобы сделать защитное полотно из тротуарной плитки, потребуется поверх щебня сделать цементно-песчаную отсыпку, толщиной 50-60 см. Таким образом, получается дорожка под укладку тротуарного камня, замкнутая вокруг дома.

Так как основная прочность отмостки обеспечивается за счет слоя щебня, чтобы песок не проседал под действием воды, нужно будет дополнительно вокруг дома сделать отсыпку смесью мелкой гравийной крупки с песком.

Для влажных черноземных и глинистых почв специалисты советуют использовать геотекстиль в качестве подложки под гравий и песок. Отсыпанную смесь песка и цемента тщательно выравниваем по горизонту, и приступаем к укладке плитки. Технология мощения тротуарным камнем практически не отличается от укладки обычных тротуаров. В некоторых вариантах обустройства отмостки вместо бордюра устанавливают железобетонные водоотводные лотки. Стыки между бордюрными блоками и стеной, стыки между плиткой затирают составом цемента, песка и мастики.

При укладке тротуарного камня первые ряды начинают от стены, выкладывая поверхность плитки с небольшим уклоном от стены к бордюру. Для брусчатки такой способ применяют редко, чаще всего камень выкладывают параллельными стенам рядами, с небольшим понижением высоты на 2-3 мм каждого последующего ряда.

Обустройство отмостки гравийно-щебеночной отсыпкой

Прежде всего, разберемся, как сделать отмостку вокруг дома своими руками с помощью слоя щебня, отсыпанного вдоль стен здания. Основное отличие от предыдущих схем заключается в том, что гравийная отмостка вокруг стен может быть эффективно реализована только при устройстве поверхностного дренажа. Если плитка, бетон и асфальт большую часть воды отводят с помощью водоотводных желобов, то щебеночная отмостка без укладки и обустройства дренажной трубы просто неэффективна.

Пирог щебеночной отмостки выглядит следующим образом:

  • Первым на дно траншеи укладывают слой 100-120 мм смеси глины и крупной щебенки, которую затрамбовывают до состояния грунтовой проселочной дороги в летний сухостой;
  • Далее необходимо сделать гидроизоляцию из полиэтилена, на который выкладывается слой мелкого гравийного отсева. Полиэтиленовую пленку выкладывают в грунте до самой дренажной трубы;
  • На подушку из гравотсева отсыпается щебень фракции 10-15 мм, толщиной не менее 70 мм, и далее можно сделать верхний декоративный слой, например, выложить отмостку вокруг дома пиленным природным камнем.

Такое устройство отмостки имеет преимущества и недостатки. Во-первых, сделать такую отмостку вокруг любой постройки можно за один-два рабочих дня. Во-вторых, схема отвода воды является нечувствительной к пучениям грунта. Но при этом в дополнение к отмостке из щебня нужно сделать вокруг дома систему из дренажных труб, и главное — щебеночная отмостка очень холодная и одновременно чувствительная к накоплению грязи в щебне.

Заключение

Выбор типа отмостки определяется также способом отделки цокольных частей стен вокруг дома. Для построек из дерева отлично подойдет щебеночная и мощеная схема, для стандартных зданий из красного кирпича можно сделать отмостку из плитки, а из белого силикатного подойдет лента из брусчатки и бетона. Большая часть владельцев частных домовладений с большим количеством декора из природного камня предпочитают строить вокруг дома относительно простые варианты отмостки с облицовкой поверхности керамогранитной плиткой.

Отправить комментарий

2proraba.com

Отмостка на склоне. Отмостка вокруг дома на участке с уклоном.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Отмостка дома на склоне

Любое строение будет долго и успешно эксплуатироваться, если обеспечить его защиту от вредного воздействия природных явлений. Одним из факторов, оказывающих разрушительное влияние на фундамент и всю конструкцию, является вода. Больше всего от воды страдают дома, расположенные на склонах гор и неровных участках. Защитить фундамент строения на неровном участке поможет правильно уложенная отмостка.

Отмостка – это территория вокруг строения, закрытая водонепроницаемым слоем, который имеет наклон от цоколя для отведения воды, скапливающейся при выпадении осадков. Отмостка вокруг дома на ровном участке заливается по желанию хозяина. А вот строение, расположенное на склоне или местности с неровным рельефом, в обязательном порядке должно иметь защиту в виде отмостки.

Назначение отмостки и ее параметры

Отмостка на склоне выполняет несколько важных функций:

  • Защита фундамента и основания под ним от проникновения дождевых и талых вод.
  • Отведение сточных вод по всему периметру дома и сброс ее в канализационную канаву.
  • Благоустройство и украшение зоны вокруг дома.
  • Защита основания дома от разрушения корнями деревьев и кустарников.
Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Функции отмостки дома на склоне

Чтобы обеспечить надежную защиту строения, необходимо учитывать все нюансы устройства отмостки на склоне:

  • Во-первых, если ширина обычной отмостки не превышает 80 см, то строению на склоне требуется защита не менее 100 см.
  • Во-вторых, уклон от стен в направлении участка увеличивается до 100.
к оглавлению ↑

Виды отмостки

В зависимости от покрытия выделяют несколько видов отмостки:

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Разновидности отмостки на сколне

  • Бетонная отмостка – самый простой и распространенный вариант. Популярность обусловлена низкой стоимостью работы, долговечностью и высокой устойчивостью к агрессивным природным явлениям.
  • Отмостка из тротуарных плит отличается долговечностью, отличными декоративными качествами.
  • Отмостка из природного камня – оригинальный и долговечный вариант, но требует большого терпения для укладки на неровных участках.
  • Асфальтобетонная отмостка отличается декоративностью, не требует больших затрат. Но в жаркую погоду выделяет неприятные запахи битума.
  • Мягкая отмостка используется в том случае, когда отведение воды тщательно продумано и грамотно обустроено. Это касается не только водосточной системы с крыши, но и отвода дождевых и талых вод.
к оглавлению ↑

Устройство отмостки на склоне и ее особенности

Строительство отмостки чаще всего начинают после возведения крыши дома. Однако, строительство на участке с уклоном имеет некоторые особенности. В частности, начав устройство отмостки на склоне после возведение цоколя или первого этажа, можно на начальном этапе защитить фундамент от воды.

Отмостка на участке с уклоном обустраивается в несколько этапов:

  1. Проводится разметка участка с соблюдением всех параметров. Для этого по периметру дома забивают колышки и натягивают шпагат.
  2. Снимают растительный слой и верхний слой грунта до появления глины или известняка. Минимальная глубина составляет 45 см.
  3. Для повышения защитных свойств отмостки на склоне подготовленное основание застилается геотекстилем. Поверх геоткани улаживается слой гранитного щебня толщиной 5-10 см, который разравнивают и тщательно утрамбовывают. Для достижения наилучшего результата используют ручные приспособления или вибротрамбовочную плиту. Затем укладывают второй слой геотекстиля.
  4. На следующем этапе геоткань засыпают слоем песка толщиной не менее 20 см и также утрамбовывают вручную или с использование специального оборудования. Утрамбованный песчаный слой обильно смачивают водой, пользуясь для удобства обычным шлангом. Затем снова утрамбовывают. При необходимости операцию можно повторить несколько раз до получения ровной песочной основы.
  5. Далее отмостку вокруг дома на склоне оборудуют специальным желобом для отвода воды. Такая процедура является отличительной особенностью сооружения отмостки на неровном участке. Для этого по всей длине отмостки копают канавку шириной около 15 см, в которую укладывают заранее подготовленные лотки. Эти элементы могут быть изготовлены из любых водонепроницаемых материалов. Можно изготовить лоток из асбоцементной или пластмассовой трубы, разрезав ее болгаркой на две части. Укладка водосточного лотка вдоль отмостки на проблемной стороне обязательно делают с уклоном. Для закрепления лотков используют обычный цементный раствор.
  6. Следующий шаг также используется в основном при обустройстве отмостки на склоне. Поверх утрамбованного песка укладывают слой утеплителя, используя для этого экструдированный пенополистирол. Проведение этих действий необходимо для защиты отмостки и основания всей возведенной конструкции.
  7. Важным этапом устройства отмостки считается монтаж компенсационного и деформационного швов. Первый вид не дает соприкасаться отмостке и фундаменту, что помогает защитить основание дома от разрушения при движении грунта. Монтаж компенсационного шва проводится с помощью рубероида, уложенного между отмосткой и фундаментом в два слоя. Деформационные швы защищают отмостку от разрушения при годовых колебаниях почвы. Для их устройства простые тонкие доски улаживают на ребро, разделяя отмостку на отдельные части.
  8. Для отмостки на склоне, выполненной из бетона, необходимо провести армирование. Для этого из арматуры собирают сетку с размером ячейки 10*10 мм. Связку прутов осуществляют с помощью тонкой проволоки или специальных зажимов.
  9. Последним этапом устройства отмостки на неровном участке является укладка покрытия.
к оглавлению ↑

Отмостка для разных видов фундамента

Строительство домов на склонах предполагает возведение разных видов фундамента:

  • Мелкозаглубленный ленточный фундамент;
  • Столбчатый фундамент;
  • Свайно-винтовой фундамент.

Для каждого вида основания необходимо создать защиту. Вода оказывает разрушительное воздействие и на металл, и на изделия из дерева, и на цемент. Именно отмостка поможет защитить ленточный фундамент от разрушения водой, предотвратит образование ржавчины на сваях и выступит в роли препятствия на пути образования грибка и плесени на столбчатом основании.

Облицовка отмостки вокруг дома на неровном участке природным камнем или другим декоративным материалом станет прекрасным дополнением к дизайну всего строения.

Устройство отмостки вокруг дома на склоне – это серьезный и очень ответственный процесс. Для его проведения требуется большой опыт работы, особые знания и умения. Поэтому следует тщательно обдумать все шаги, рассчитать свои силы, чтобы качественно выполнить монтаж отмостки на неровном участке. В крайнем случае, всегда можно рассчитывать на помощь специалистов.



stroykarecept.ru

Отмостка вокруг дома своими руками

В статье об особенностях строительства фундамента при высоком уровне грунтовых вод мы уже касались вопроса устройства отмостки вокруг дома, поэтому уже понятно, что строительство отмостки – мероприятие обязательное, поскольку именно отмостка защищает фундамент деревянного дома от действия как поверхностных вод так и верхнего слоя грунтовых вод («верховодка»).

Для чего нужна отмостка вокруг дома

Когда идет дождь, вода, стекая с крыши дома, капает на землю прямо рядом со стеной дома. Просачиваясь в грунт она вступает в прямое взаимодействие в бетоном, пагубно воздействуя на него.

В результате чего бетонный материал со временем может просто разрушиться, а до этого момента он будет подвержен различным видам грибка и плесени. И все это будет происходить отнюдь не только на его внешней, уличной, стороне. Бетонный фундамент рано или поздно пропитается водой насквозь, из-за чего проблемы, связанные с постоянной сыростью, начнутся и в подвальном помещении.

Но если подвала вовсе нет, то это не значит, что о пагубном действии воды на основание дома вспоминать не надо. Фундамент будет разрушаться, давать трещины, расслаиваться и рано или поздно его придется попросту менять.

Замена фундамента – мероприятие крайне трудоемкое и дорогостоящее, куда проще изначально построить качественную и правильную отмостку вокруг дома, которая убережет фундамент вашего деревянного дома от возможных проблем.

Самые простые виды отмостки вокруг дома

На сегодняшний день самыми популярными и оттого распространенными видами отмостки вокруг дома являются

  • Отмостка из щебня;
  • Отмостка из тротуарной плитки или брусчатки;
  • Отмостка из бетона.

Какую бы из предложенных ниже видов отмостки вы не выбрали или решили сделать свою собственную конструкцию, как правильно сделать отмостку – главный вопрос. Ведь только при правильном устройстве она будет работать качественно и по назначению.

Слои отмостки вокруг дома

  • Верхний слой;
  • Дренажный слой;
  • Гидроизоляционный материал;
  • Подстилающий слой.

Важно. Для того, чтобы конструкция работала, необходимо не только правильно сделать отмостку, но и смонтировать специальные «козырьки» в нижней части фундамента, для того, чтобы вода, стекающая по наружной стене дома не попадала между фундаментом и отмосткой.

Так же и наружная отделка дома устраивается как бы «внахлест», перекрывая стык отмостки с фундаментом. Чтобы атмосферные осадки по стенам стекали уже на саму отмостку и по уклону отводились от фундамента.

Причем сайдинг, независимо от его разновидностей, ни в коем случае нельзя спускать прямо до отмостки. Ведь зимой, под действием сил морозного пучения грунтов, отмостка может приподняться всего на пару-тройку сантиметров, но этого будет достаточно, чтобы сломать нижний слой наружной отделки здания.

Делаем отмостку вокруг дома своими руками

Отмостка вокруг дома из щебня

Простейшая, но абсолютно надежная конструкция, доступная каждому как в денежном эквиваленте, так и с точки зрения простоты ее устройства.

Отмостка из щебня

Вдоль стены фундамента дома, строящегося или уже возведенного, выкапывается траншея шириной от 60 см. до 1 метра и глубиной в полметра.

На дно этой траншеи укладывается слой из глины толщиной где-то 10-15 см. Глина обязательно должна быть утрамбована и разровнена, но ее слой должен быть наклонен от стены где-то на 5-6%. То есть при ширине отмостки в 1 метр внешний край отмостки фундамента должен быть ниже на 5-6 см. чем внутренний, прилегающий к фундаменту.

Сверху на слой глины укладывается любой крепкий гидроизоляционный материал. Для его выбора вам потребуется обратиться в строительный магазин с вопросом о необходимости гидроизоляции отмостки. Например, для этого можно использовать обычную пленку из ПВХ.

Пленку можно уложить или как есть, то есть по ширине слоя глины. А можно вдоль ее наружной кромки устроить дополнительный лоток, обеспечив его продольный уклон, а в этот лоток засыпать мелкий щебень. Такое мероприятие поспособствует не только отводу воды от фундамента в поперечном направлении, но и организованный сток скопившейся таким образом воды по этим лоткам в продольных направлениях вдоль стен со всех сторон дома. Организовав тем самым отвод всей воды в каком-то одном конкретном месте, допустим в канаву за домом.

Отмостка с дренажным лотком

Сверху на слой гидроизоляции укладывается слой дренирующего материала, например крупного гравелистого песка толщиной так же как и слой глины 10-15 см. А песок, в свою очередь, засыпается сверху щебнем.

К сведению. Для того, чтобы щебень с течением времени не «тонул» в песке и не перемешивался с ним, перед его отсыпкой нужно закрыть слой песка геотекстилем или любым подходящим материалом, выполняющим те же функции.

К тому же в слое песка, как бы вы ни старались этого не допустить, останутся семена трав и прочих растений, которые будут постепенно год от года прорастать все интенсивнее, и однажды начнут проклевываться и сквозь слой щебня. Геотекстиль помогает решать и эту проблему не давая прорастать траве сквозь себя.

Для эстетики слой щебня можно засыпать не до уровня земли, а чуть ниже, сантиметров на 5, а сверху него уложить рулонную траву. Она будет прекрасно пропускать через себя воду, которая сквозь слой из песка будет достигать гидроизоляционного материала и отводиться от фундамента.

Таким образом поверхность отмостки вокруг дома можно облагородить и она не будет бросаться в глаза.

Отмостка вокруг дома из плитки или брусчатки

Собственно, эта отмостка устраивается так же как и отмостка фундамента из щебня, за одним исключением.

Для того, чтобы плитка не сползала по уклону от фундамента (напомним, что отмостка устраивается с уклоном 5-6% в сторону от фундамента), ее необходимо упирать в бордюрный камень. А для того, чтобы сам бордюрный камень стоял на свое месте крепко и не двигался под весом слоя плитки или брусчатки, под ним, прямо на слое песка, необходимо устроить бетонный замок.

Отмостка из плитки или брусчатки

Как правильно сделать отмостку вокруг дома из бетона

Слои для отмостки фундамента из бетона выстилаются точно так же

  • Подстилающий слой из глины или песка, толщиной 10-15 см.;
  • Слой гидроизоляции;
  • Второй слой песка толщиной 10-15 см.;
  • А сверху слой щебня 10-15 см.

Затем над слоем щебня монтируют опалубку из досок. Не нужно забывать, что для обеспечения положительного уклона в сторону от фундамента дома высота опалубки у фундамента принимается около 10 см., а ширина досок опалубки с другой стороны должна быть около 5 см. Тем самым получается трапеция.

Опалубка монтируется не целиком вдоль всей стены, а разбивается на фрагменты около 1 метра, образуя как бы клетки из досок.

Это необходимо для того, чтобы под воздействием низких температур и сил морозного пучения бетон не растрескался, а получившиеся отдельные друг от дуга части опалубки двигались не касаясь друг друга.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Отмостка из бетона

Внутрь опалубки укладывается арматурная сетка с ячейками 100×100 мм. (крупнее брать не стоит, иначе опалубка будет достаточно слабой), под которой по всему периметру дома на расстоянии 20-25 см. друг от друга можно так же уложить продольные стержни арматуры диаметром 10-12 мм.

Важно. Арматурная сетка, как и возможно используемые продольные арматурные стержни не должны лежать прямо на щебне. Их следует подпереть небольшими камнями или иными материалами, чтобы этот каркас как бы висел в воздухе. Это делается для того, чтобы после заливки в опалубку бетонной или цементно-песчаной смеси она смогла протечь насквозь каркаса до основания из щебня и после затвердевания арматурный каркас оказался  в теле получившегося монолитного бетона. Так арматура будет работать совместно с ним.

Отмостка вокруг дома на столбчатом фундаменте

Несмотря на уже устроенную гидроизоляцию столбчатого фундамента, еще на этапе его строительства, отмостку желательно делать и для такого вида основания.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Отмостка и столбчатый фундамент

Причем если это именно любой столбчатый фундамент, то отмостку можно делать и до строительства самого деревянного дома, просто для ее устройства, например из цемента, отмостку придется делать с обеих сторон.

© 2013 – 2017, Деревянный Дом. Все права защищены. При копировании статьи или любого ее фрагмента ссылка на первоисточник обязательна.

log-cabin.ru

Как самому сделать отмостку вокруг дома.


Да очень просто сделать 🙂
Для этого нужно:  свободное время , нехитрый  набор инструментов  и материалов, немного знаний, немного умений ну и иметь физическую силу (а еще лучше несколько помощников). Я планирую  снять небольшое видео  по этой теме.

Итак, начнем.
Для начала определитесь, какой ширины вы хотите  сделать отмостку .  СНиПы  рекомендуют делать ее равной от 60 см до 1 метра (можно и больше). Для отправной точки следует  определить вылет кровли  и прибавить 30 сантиметров. Например:  вылет кровли  составляет 60 см, прибавляем наши 30 см, итого выходит 90 см. Почти нормально. Почему почти? Потому что если  делать отмостку  совсем узкой, то при ходьбе по ней вы будете тереться плечами о  стены дома , что не совсем приятно.  Оптимальная ширина отмостки  1 метр.  Её и возьмём за отправную точку.

Шаг 1.  Делаем разметку .

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Имея на руках бобину нейлонового канатика (чисто визуально наблюдать  границы отмостки ) и приготовив  деревянных колышков  (или небольших кусков арматуры  и т.п.) равных количеству  углов дома  (и внутренних тоже),  рулеткой  отмеряем 1 метр от  цоколя дома , ставим  колышки по периметру дома  и натягиваем без провисаний  визирный шнур . Проверьте еще раз, по всему  периметру дома , что бы от  цоколя  до канатика был 1 метр (пару миллиметров не критично).

Шаг 2. Делаем  корыто под отмостку .
Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях
Берем лопату, и методично, на глубину 25 см вниз откапываем землю. (или как пишут умно -  снимаем  плодородный слой ) по всей длине нашей будущей  отмостки . Куда  складировать образовавшийся грунт  решать вам, мой вам совет - убирайте сразу, иначе он будет только мешаться под ногами а вывозить его все равно придется. Идеально, если у вас  на участке есть небольшие углубления  - закидайте их вашим же  грунтом .

Шаг 2.2  Опалубка .

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Тут тоже все просто, покупаете досок, сколачиваете их и укладываете по внешнему периметру нашего корыта вертикально. Подбиваем  опалубку  колышками, иначе при  заливке бетоном  она вся развалится.


Шаг 3.  Делаем песчаную подушку .

Надеюсь вы уже  заказали грузовик  песка ? Нет еще? Ну тогда берите  телефон  в руки и заказывайте.  Сколько песка понадобится  можно вычислить по не хитрой формуле:  длину отмостки  умножаем на  высоту песчаной подсыпки  и умножаем на  ширину отмостки . Например: длина по периметру дома 40 метров, 40*1*0,1=4 м3 Итак, песка нужно 4 кубометра. Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Ок,  привезли нам песок , попросите  водителя разгрузить  его как можно ближе к месту откуда вам будет короче его  таскать на тачке  к нашей  мини стройке .
Методично нагружая  тачку песком , равномерно распределяем его по всему получившемуся  корыту нашей отмостки . Если нас не обманул  водитель грузовика  (а обычно обманывают 🙂 ) у нас должен получиться слой песка высотой 10 см по всему периметру. Далее, берем шланг, и проливаем обильно (но без фанатизма!) весь песочек, который мы так усердно натаскали, водой. Немного  трамбуем весь песок   подручными средствами , делаем перекур, и готовимся к следующему этапу.

Шаг 3.  Щебень .

Аналогично поступаем с щебнем.  Высота слоя из щебня  составит 5 см. Проливать водой щебень не нужно. Щебня нам понадобится: 40*1*0,05=2 м3

Шаг 4.  Дорожная сетка .

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях
После того как (прокляв свою экономность) мы сделали корыто, уложили и утрамбовали песок, уложили щебень, нам нужно уложить сверху всего этого  дорожную металлическую сетку . Она продается уже готовой и весьма вероятно вам повезет купить ее шириной 1 метр а в длину 2 метра (или более). Сколько ее нам понадобится? Равшан с Джамшудом (шепчат мне в ухо) применяют следующую формулу: длина умножается на ширину, получаем квадратные метры. 40*1=40 м2. Возьмите 44 м2, потому что при  укладке сетки  ее нужно укладывать с нахлестом 10 см. Лучше выкинуть 1 м2 сетки чем, проклиная все на свете ехать опять на строй рынок. Бензина больше сожжете.
Ок, уложили сетку. Делаем перекур, и.. Готовимся к последнему, самому сложному и тяжелому акту.

Шаг 5.  Бетон .

А теперь шутки-прибаутки в сторону. Нам надо иметь под рукой:
2  тачки , в сумме 3-х сильных и здоровых человек,  лопату совковую  ( советский союз  тут не причем, это такие  лопаты ), правИло,  мастерок .
Тут есть тонкий момент -  миксер с бетоном  штука тяжелая и неповоротливая, хорошо если заедет на участок и  выгрузит бетон , а если нет? Тогда в точке, где он теоретически может остановится и дальше не сможет проехать, сбиваем  короб из досо к (внимание! короб делается ДО приезда миксера а не во время его прибытия), укладываем  пергамин  на всю внутреннюю поверхность, крепко все укрепляем - иначе, когда  миксер  сольет много тонн  жидкого бетон а в вашу импровизированную ванну, он может развалиться. Я вас предупредил!
 Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях
Дальше, у нас все готово, бетон слит в короб - у нас (нет, у Вас) есть 2 максимум 3 часа что бы всю массу бетона погрузить на тачки и уложить на наш предыдущий пирог из песка, щебня, сетки.
Принцип такой: 1  грузит бетон  из короба в тачки, 2-е других  растаскивают бетон , можно периодически меняться местами,  работа  тяжелая в прямом и переносном смысле. Постарайтесь обойтись без перекуров, обедов и т.д. иначе  бетон  начнет схватываться и  работать  с ним станет невозможно.
 Бетона нам понадобиться : 40*1*0.1= 4 м3.  Марка бетона  М250 или М300. Более  крепкий бетон  не нужен.  Масса бетона  получится примерно 8 тонн. Прикиньте свои силы - сможете за 2-2,5 часа раскидать его?

Шаг 6.  Укладка бетона с разуклонкой .

Пока пот не испарился и не прекратилось  дрожание ног  и весь  бетон  лежит массой на нашей  отмостке , берем в руки правИло и  укладываем бетон  ровным слоем  с уклоном от цоколя  в  сторону участка .  Уклон делается  с учетом 1-2 см на 1 метр. Иными словами -  уровень бетона  у цоколя дома должен быть на 1-2 см выше чем на противоположном конце. Проверятся уровнем .
Когда все закончено,  через несколько часов укрываем всю отмостку   полиэтиленовой пленкой  и идем  пить чай .

 Отмостка вокруг дома (почти) готова
Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Пролог.

Как я и обещал, ничего сложного в  отмостке своими силами  нет. 🙂
На всё  работы  у нас уходит от 2х  дней на  отмостку указанных размеров .
Рассказ получился несколько сумбурным, но я постарался ничего не упустить.

Успехов!

Кстати, читайте как  НЕ надо делать отмостку

Заказать отмостку вокруг дома  можно по ссылке

udachnika.ru

Отмостка частного дома | Строительство бани

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Устройство бетонной утепленной отмостки частного дома

Отмостка частного дома  по своей конструкции может быть разная, в зависимости от предпочтений и возможностей хозяев.

Основные варианты конструкции отмостки:

  1. Отмостка с покрытием из асфальтобетона. В городском строительстве -это основной вид отмосток,потому что асфальт-один из самых хороших гидроизолирующих материалов. Его применяют именно в качестве гидроизолирующего слоя при строительстве сооружений инженерных коммуникаций в мокрых грунтах.
  2. Отмостка из монолитного бетона применяется в основном при частном строительстве,потому что своими руками проще залить бетон,чем закатать асфальт.

Все остальные виды конструкций отмосток-это вариации вышеперечисленных.

Например: теплая отмостка. Ее конструкция отличается только наличием дополнительного слоя: утеплителя.

Или: усиленная гидроизоляционная  отмостка имеет дополнительный гидроизоляционный слой из рулонного материала.

Завершающим этапом в устройстве бетонной отмостки является железнение ее поверхности или покрытие каким-либо другим гидроизолирующим составом: Пенетроном или жидкой резиной.

Или по бетонной отмостке можно уложить более  красивое покрытие:

  • из бетонных тротуарных плит
  • природного камня
  •  из брусчатки

Конструкция отмостки

Основной «пирог» конструкции бетонной отмостки:

  1. Подготовка основания грунта выравнивающим слоем из песка 5-10 см
  2. слой  щебня 15 см
  3. Бетон В15 (М200) толщиной 8-10 см с армированием

Кто-то утверждает,что достаточно армировать отмостку кладочной сеткой. Я не могу этого рекомендовать,потому что такой арматуры не достаточно. Она потому и называется кладочной,что используется только при кладке стен из кирпича или блоков .

Кладочная сетка производится из проволоки диаметром 2-4мм. А это слишком мало для армирования бетонной массы толщиной 100мм. Если еще грунты «ходят» (пучинистые),то уже даже не смешно.

Продольная арматура в железобетонных конструкция зданий, конструктивно (без расчетов), ставится диаметром от 10 мм.  Все,что меньше 10мм предназначается для поперечной арматуры,которая не несет никакой нагрузки,а применяется для связки продольной арматуры в сетки или каркасы.

Поэтому,сетку для отмостки нужно делать из арматуры диаметром 10мм с шагом 150-200 мм.

Если нет сварщиков для изготовления арматурной сетки,то можно использовать стеклянные стержни: стеклопластиковую арматуру. Они прекрасно режутся ножовкой,так,что с такой работой может справиться женщина. И  для соединения стержней между собой достаточно сделать скрутки из вязальной проволоки.

Дополнительные слои отмостки :

  • гидроизоляция.Это может быть пленка,рубероид или баннер.
  • теплоизоляция из экструдированного пенополистирола толщиной 100 мм

Как уже говорилось, утепление отмостки делается для того,чтобы уменьшить силы морозного пучения грунта:

  • чем меньше будет промерзать грунт ,тем меньше его будет «пучить»
  • ширина такой непромерзаемой зоны должна быть шириной не ближе 1м к фундаменту.Лучше больше.

Если грунты НЕ пучинистые,то отвести воду от фундаментов можно гораздо проще: наклеить на стену гидроизоляционный материал и положить его на землю с уклоном от стены на ширину 1м. И все!Утеплитель не нужен.

Именно для такого вида работ прекрасно подойдет рекламный баннер:

  • его можно купить совсем по дешевке (200 руб/шт в 2014 году)
  • он имеет приличные размеры. Обычно 3х6м
  • материал очень крепкий, с покрытием
  • долговечный

Обратите внимание на то,что и баннеры могут иметь разную толщину основания,на котором нанесен рисунок,реклама. Более толстый баннер предпочтительнее.

У баннеров есть один недостаток: он теряет свои качества ,если его оставить на пару зим под снегом.Как, впрочем, и у пленки и рубероида.

Любой существующий гидроизоляционный материал на поверхности долго не прослужит. Поэтому,его просто нужно закопать,чтобы исключить воздействие на него солнечных лучей.

Если в дальнейшем по бетонной поверхности отмостки не будет делаться финишного покрытие из плит или брусчатки,то поверхность бетона при его укладке необходимо сразу же зажелезнить,чтобы придать большую прочность, изностостойкость и влагонепроницаемость.

Ширина отмостки

Пусть кто-то вам рекомендует считать ширину отмостки по ширине карниза кровли. Не ведитесь. Строительными нормами утверждена минимальная ширина отмостки равная 600 мм. Все. Это минималка.

Если от отмостки требуется только отвод атмосферных осадков  от стен и фундамента и, ставится основная задача:  минимум работы,вложений и затрат, то тогда ширина отмостки принимается не больше 600 мм.

Если к отмостке предъявляются повышенные требования ввиду особых исходных данных,таких как:

  • сильно пучинистые грунты
  • высокий уровень грунтовых вод
  • наличие подвала
  • агрессивные грунтовые воды
  • сложная и замысловатая конструкция крыши
  • неорганизованный слив воды с крыши

Тогда ширину отмостки необходимо принимать не меньше 1 м, чтобы можно было сделать тепло-гидроизоляцию и гарантировано обеспечить фундаменту и стенам защиту от всевозможных воздействий влаги и мороза.

Водосливные лотки отмостки

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях

Устройство вдоль отмостки водосливных лотков с решетками

Выбранная вами конструкция отмостки частного дома -это не только его тело с гидро-теплоизоляцией или без них.

Вся конструкция придумана для того,чтобы собирать и сливать воду куда-то подальше и в одно место. А это значит,что неорганизованный водослив с поверхности отмостки на землю-это не очень хорошее и правильное решение.

Необходимо предусмотреть организованный слив воды с отмостки.

Для небольшого и среднего размера частного дома достаточно будет организовать надземную водосливную систему. Она состоит  из лотков и решеток.

Водосливные лотки выпускаются  в продажу:

  1. бетонные
  2. из полимербетона (высокопрочного соединения с минеральными наполнителями на эпоксидной основе)
  3.  пластмассовые

Можно использовать любые лотки. Самое главное правильно их установить:

  • вода сливается в них с отмостки без препятствий
  • вода протекает по ним с уклоном(с верхнего угла дома к нижнему)
  • система лотков с каждой стороны дома должна, в итоге, слить всю воду в дренажный колодец в самой низкой точке участка (угла дома)

Лотки могут быть неглубокими,если нет рядом тротуров.

Глубокие лотки с закрывающими их решетками ставят там,где к отмостке примыкает тротуар,чтобы можно было по ним безопасно ходить и,чтобы в них не попадала грязь и листва.

Но,их,все равно, нужно будет время от времени чистить,снимая решетки, точно также,как и лотки без решеток.

Возможен вариант более сложной конструкции водослива с отмостки частного дома:   устройство подземной системы,состоящей  из труб и приемных емкостей ,называемая дренажной.

Но,это уже отдельная тема для разговора.



banjstroi.ru

Отмостка. Надёжно, быстро, с гарантией.

Отмостка

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях1. Отмостка.

Отмостка - обязательный элемент дома. Она, зачастую, используется как дорожка вокруг дома (Рис.1), а на небольших участках становится единственной дорожкой. Но всё-же считать её дорожкой - неправильно.

В сыром Подмосковном климате с глубоким промерзанием грунта зимой (до 1,4м), вода становится главным разрушающим механизмом любой бетонной конструкции. С крыши и стен дома она попадает на землю в непосредственной близости к фундаменту, что способствует его быстрому разрушению. Поскольку от морозов избавиться сложно, единственный метод продления срока службы фундамента дома - убрать воду, для этого используют ряд методов:

  • Всегда делают отмостку, что позволяет перехватить дождевую воду, текущую по стенам и отвести её от фундамента.
  • Для крыши площадью более 50 м2, обязательно делать ливнёвую канализацию, что позволяет увести большие объёмы воды с крыши во время дождя.
  • При близком к поверхности расположении грунтовых вод, делают кольцевой дренаж.

Такое количество инженерных систем, устроенных одна над другой, приводит к необходимости растянуть их устройство на несколько лет, поскольку требуется время на усадку грунта. Я рекомендую делать ландшафтный проект (или хотябы его элементы) ещё до начала строительства дома, что позволит правильно организовать работу не только благоустройства но и строительства.

Таким образом, отмостка - прежде всего элемент защиты фундамента от воды, а лишь потом - дорожка.

Предназначение отмостки:

  • Отвести дождевую воду от фундамента дома.
  • Предотвратить рост растений в непосредственной близости к фундаменту, что также продляет срок его службы.
  • Удобно перемещаться по участку, поскольку кратчайшие пути обычно проходят по отмостке.
  • Удачная отмостка выгодно подчеркнёт красоту дома.

Отсюда вытекают некоторые отличия в устройстве отмостки и обычных садовых дорожек:

  1. На отмостке никогда не делают бордюр, поскольку он позволяет воде проникнуть сразу под отмостку и через слои "подушки" вернуться к фундаменту.
  2. Отмостку всегда делают с уклоном от фундамента.
  3. В слоях отмостки обязательно должен присутствовать водонепроницаемый слой, сохраняющий свои свойства долгие годы.
  4. Облицовка цоколя (фундамента, подвала) должна нависать над отмосткой (Рис.2.а), что часто приводит к путанице в сроках строительства. Сначала надо мостить отмостку, а потом облицовывать цоколь.
  5. Отмостка должна быть расположена выше уровня окружающего грунта, чтобы вода с отмостки могла утечь и впитываться дальше от фундамента. А это опять приводит к необходимости расчётов вертикальной планировки участка (Ландшафтного проектирования) ещё до "посадки" дома. Тут должен сказать, что почти все дома, поставленные без ландшафтного проекта, слишком заглублены и имеют серьёзные, пожизненные, проблемы с уводом воды. А ведь уменьшение заглубления фундамента зачастую экономит больше, чем стоимость Ландшафтного проекта.

Устройство отмостки.

Отмостка с лотком – разбор 6-ти вариантов устройства + классическая конструкция в подробностях2. Устройство отмостки.

Как и садовые дорожки, отмостка состоит из основания, покрытия и связующего слоя. Не буду повторять массу их вариантов и сочетаний. Отличия заключаются в ограниченности вариантов основания и дополнительном гидроизоляционном слое.

Поскольку установка бордюров крайне нежелательна, основание отмостки должно быть бетонным. Все другие варианты оснований будут переделаны в бетонное, рано или поздно.

Итак, после устройства кольцевого дренажа и прокладки труб ливнёвой канализации прошла зима, грунт просел, цоколь (фундамент, подвал) утеплён но не облицован.

Отмостка состоит из (Рис.2.а):

  1. Геотекстиль дренажный.
  2. Слой песка 10см. Тщательно трамбуется виброплитой.
  3. Геотекстиль дренажный.
  4. Слой щебня 10см. Тщательно трамбуется виброплитой.
  5. Гидроизоляционный слой из рубероида или любого другого долговечного водонепроницаемого материала.
  6. Бетон 10см. Желательно армировать сеткой диаметром не менее 4мм.
  7. Кладочно-связующий слой цементно-песчаной смеси 2-4см.
  8. Покрытие. Брусчатка или природный камень.

Иногда вместе с гидроизоляционным слоем кладут утеплитель пенополистирол толщиной 5см. На мой взгляд, такое утепление целесообразно при тёплом подвале. В других случаях промерзание всё равно произойдёт и подобное утепление даст отрицательный эффект.

Иногда, не делают слой щебня. Это обоснованное решение, если дом находится в низине и поднять уровень отмостки уже не представляется возможным. В таком случае, я рекомендую увеличить слой песка до 15-20см.

Рядом с готовой отмосткой выкапывают канаву шириной 30см, укладывают на дно выпуск гидроизоляционного слоя и засыпают жёсткой водонепроницаемой глиной. Это позволяет уменьшить просачивание воды под отмостку по её краю.

Саму отмостку делают под уклоном 2-3% от стены дома. Важно, чтобы уклон продолжился и на грунте, прилегающем к отмостке.

Для установки дождеприёмников ливнёвки, в бетонной плите оставляют незалитыми прямоугольники 40х60см. Дождеприёмники монтируют заодно с мощением, что позволяет точно установить их по высоте.

Если ливнёвку решили сделать после заливки отмостки (а такое, к сожалению, встречается часто), то на отмостку кладут лоток, а дождеприёмник ставят на краю отмостки. Такое решение имеет ряд минусов (Рис.2.б):

  1. Неудобство чистки отмостки летом и зимой.
  2. Разбрызгивание воды из ливнестока гораздо больше, особенно при неудачном выборе решетки.
  3. К монтажу лотка и дождеприёмника надо подойти особенно аккуратно, чтобы не допустить просачивания воды под отмостку.

В любом случае, лучше такая ливнёвка, чем никакой.

Цена отмостки.


  • Устройство отмостки на песчаном основании, без стоимости материалов - от 1000 р/м2.
  • Устройство отмостки на щебне-песчаном основании, без стоимости материалов - от 1200 р/м2.

  • Бетонное основание отмостки с подушкой из песка и щебня, с толщиной армированного бетона 10см, включая материалы - от 2200 р/м2.

  • Утеплённое бетонное основание отмостки ("тёплая отмостка") с подушкой из песка и утеплителем 5см, с толщиной армированного бетона 10 см - от 2400 р/м2.

  • Мощение бетонной брусчаткой - от 500 р/м2.
  • Мощение природным камнем (рваным) - от 700 р/м2.
  • Мощение клинкером, шлифованным гранитом и т.п. - от 1000 р/м2.

xn--d1aeghsan.porom.ru
