Винтовые сваи. Надежная основа будущего строения
Приобрести винтовые сваи по выгодной цене — это вопрос, волнующий многих кто сталкивается со строительством загородного дома. Ведь в первую очередь начинается поиск не только самих материалов, но и надёжных, проверенных поставщиков.
Важно учитывать, что такой вариант является наиболее надёжным и долговечным решением в строительстве.

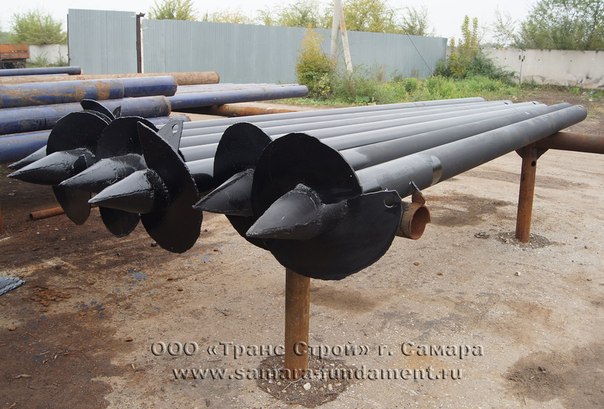

Что же такое винтовые сваи. По своей сути каждая свая представляет собой некую трубу, которая насаживается на конус с предварительно наваренной спиралью (спираль изготавливается из стали и вырезается под нужную длину). За счёт того что сваи имеют витки, в значительной степени увеличивается сцепление с грунтом что обеспечивает большую надёжность и долговечность будущей постройки.
Применяются винтовые сваи, как правило, при строительстве сооружений на труднодоступных участках. При этом, фундамент в основе которого лежат сваи является не только надёжным, но и экономичным решением.
К примеру, бетонный фундамент будет стоить приблизительно на 40% дороже, при том что винтовые сваи, как правило, служат порядка 100 и более лет. За счёт обработки цинком от 80 микрон сваи имеют не только дополнительное усиление, но и большую антикоррозийность. Это позволяет значительно расширить область применение такого фундамента на винтовых сваях и строить даже в “агрессивной” природной местности.
Винтовые сваи используются как для постройки жилых, так и производственных помещений. Также благодаря современным технологиям появилась возможность усиления уже существующих фундаментов за счёт винтовых свай. Как правило, двухметровая свая с лопастью в 300 мм помещенная в грунт способна выдержать вертикальную нагрузку в глине пластичного состояния до 8 тонн. При лопасти в 550 мм — не менее 20 тонн.
Важно помнить, что за счёт высокого качества производимых винтовых свай существенно возрастает и общее качество всего фундамента. Это позволяет избежать излишнего ремонта или возможности возникновения каких либо неприятностей в течении всего многолетнего срока эксплуатации.
Преимущества винтовых свай:
- Быстрый монтаж. На подготовку и ввинчивание опоры обычно уходит не больше 20 минут, благодаря чему строительство фундамента можно выполнить за пару дней.
- Отсутствие требований к грунту. Опоры обеспечивают зданию достаточную надежность практически на любой земле, включая болотистые, сыпучие почвы.
- Отсутствие земляных работ. Для обустройства основания не нужно рыть траншеи и использовать специализированную технику.
- Низкая стоимость. Свайный фундамент обходится дешевле ленточного в среднем на 50%.
- Всесезонность. Строительство может выполняться в любое время года, зимой и во время выпадения осадков.
- Простота установки. Для монтажа не нужно использовать специализированных инструментов и можно быстро обустроить основание для последующего строительства полностью самостоятельн
Винтовые сваи в СПб – основа домов и коттеджей
Наиболее удачным выбором при строительстве загородного дома будет выбор свайно-винтового фундамента.
Ведь он по многим показателям превосходит многие другие виды фундаментов (ленточные, блочные). Одним из самых главных преимуществ свайно-винтового фундамента является возможность его монтажа на самых разных видах грунтов, и даже самых сложных, которыми как раз изобилует Ленинградская область. А это значит, что винтовые сваи в СПБ и Ленинградской области станут решением множества проблем, с которыми сталкиваются владельцы загородных участков при строительстве нового дома.
Наиболее часто свайно-винтовой фундамент становится основой домов и коттеджей, из таких материалов как брус, бревна и кирпич. Этажность и размер будущего дома не имеют значения, так как существует несколько видов винтовых свай, с разной несущей способностью, а соответственно рассчитаны на разные области применения. Что бы узнать, какой именно тип винтовых свай подходит для проекта, стоит учесть многие факторы, такие как тип грунта на участке, перепады высот, а также этажность дома и материал, из которого планируется строительство.
Огромным преимуществом свайно-винтового фундамента является то, что перед началом работ нет необходимости в земляных работах, а это значит, что при выборе данного вида фундамента экономится немалое количество денежных средств. К тому отсутствие необходимости в земляных работах позволяет сохранить участок в его первозданном виде, не нарушая его ландшафта и индивидуальности, а также все это позволяет производить строительство прямо в лесу. Конечно простота ремонта свайно-винтового фундамента также является немалым преимуществом, гораздо проще заменить одну-две поврежденных сваи, чем устраивать ремонт или замену всего фундамента целиком, что порой приводит к необходимости подъема дома, что опять же совсем не дешево.
Конечно каждому хозяину загородного участка важно время выполнения строительных работ. С винтовыми сваями в этом опять же нет проблем, чаще всего работы по установке свайно-винтового фундамента проводятся в течение одного рабочего дня, причем как механическим, так и ручным способом.
Существует два способа закручивания винтовых свай — ручной и механический. Механический способ — винтовые сваи вкручиваются в землю с помощью специальной техники, которую также в аренду предоставляет компания, продающая сваи. Но механический способ необходим не всегда, если количество свай не большое, чаще применяется ручной способ монтажа. К тому есть такие участки, к которым подъезд автотранспорта затруднен, как следствие доставка специальной техники невозможна, в таких случаях ручной способ закручивания становится единственно возможным.
Также при установке свайно-винтового фундамента не приходится задумываться о времени года или погодных условиях. Винтовые сваи можно монтировать даже зимой в промерзший грунт, так как винтовые сваи подбираются с учетом глубины промерзания, то есть в любом случае они достигнут того уровня, где земля не мерзлая. Это гарантирует прочность надежность и долговечность фундамента на винтовых сваях.
Сваи в качестве надежной основы: как уменьшить стоимость фундамента в два раза — Публикации — Недвижимость Калининграда
Начиная индивидуальное строительство, каждый из нас сталкивается с выбором: какому типу фундамента отдать предпочтение? Стандартное железобетонное основание требует кропотливых подсчетов всех возможных затрат, серьезных усилий по подготовке площадки и большого количества времени.
В отличие от традиционной технологии заливки бетонного ленточного фундамента, использование свайно-винтового фундамента не требует проведения подготовительных земляных работ, что позволяет экономить не только средства, но и время. Монтаж свайного поля под объект средних размеров (к примеру, индивидуальный жилой дом 8×8 м) производится в течение одного дня, и при этом сразу же после возведения основы можно продолжать строительство. К тому же благодаря достоинствам технологии возводить свайный фундамент можно на участках с большими перепадами высот.
Монтаж свай может производиться как с помощью средств механизации, так и вручную, силами четырех-пяти человек. Благодаря этому возведение свайно-винтового фундамента возможно даже там, куда техника попросту не может проехать: на подтопленных и болотистых участках, в пляжной зоне, вдоль берегов заливов и рек.
Стандартная винтовая свая — это, по сути, стальная труба с толщиной стенки 4 мм и лопастью-буром на конце, который закручивается в грунт, как винт. Снаружи такая свая имеет антикоррозийное покрытие, а внутрь после монтажа заливается бетон, защищающий сваю от образования конденсата и коррозии изнутри и придающий опоре дополнительную прочность. Сверху ставится оголовок, на котором монтируется деревянный или металлический (для последующей заливки бетонной плиты) ростверк.
Винтовые сваи могут использоваться для возведения фундаментов индивидуальных строений (дома, бани, беседки), оснований для пирсов, причалов, берегоукрепительных сооружений, столбов освещения и заборов. В зависимости от области применения сваи бывают разного типоразмера. Процесс монтажа свайного поля осуществляется быстро и не доставляет дополнительных хлопот.
Одно из важнейших преимуществ технологии — возможность монтажа основания из свай на проблемных грунтах. К ним относятся водонасыщенные, торфяные и болотистые почвы.
Заниматься строительством основания из железобетона в таких условиях может быть очень недешево, а в некоторых случаях — и вовсе экономически нецелесообразно. И именно свайно-винтовые фундаменты в таких случаях могут обеспечить высокие прочностные показатели, а также невысокую стоимость.
Благодаря полному отсутствию необходимости проведения предварительных земляных работ, возведения опалубки, применения гидроизоляции стоимость возведения свайного основания дешевле традиционного ленточного фундамента из железобетона как минимум на 30% (в ряде случаев экономия может достигать 50%). А в условиях строительства на проблемных неустойчивых грунтах выгода может быть еще больше.
Более того, свайный фундамент — это практически идеальный вариант при возведении построек на труднодоступных подтопляемых, болотистых или рыхлых участках. Возводить такое основание можно даже вручную, без специализированной техники, а сроки монтажа при этом остаются предельно короткими. Установка опор может производиться в любое время года.
Благодаря использованию для изготовления свай из высококачественной стали, дополнительно обработанной защитными антикоррозийными средствами, свайно-винтовой фундамент обладает высокой надежностью и долговечностью. Срок службы качественно изготовленных и установленных с соблюдением технологии опор составляет 150 лет.
В Калининграде поставкой свай и монтажом свайно-винтовых оснований занимается компания «Сваи-Калининград». Специалисты компании имеют огромный опыт монтирования фундаментов не только традиционных объектов, но и сложных оснований под причалы, пирсы, берегоукрепительные сооружения на проблемных грунтах, где бетонный фундамент сделать проблематично или слишком дорого. В 2017 году компания впервые экспортировала свою продукцию, смонтировав основания для целой улицы из восьми домов на юге Баварии в Германии.
«Сваи-Калининград» обеспечивают установку свай и монтаж ростверка под деревянное или бетонное основание. Специалисты компании выезжают на место для оценки стоимости работ и при необходимости проводят геологические изыскания.
Основанный на многолетнем опыте профессионализм позволяет им занимать лидирующие позиции на рынке.
Среди клиентов компании» Сваи-Калининград» — сотни калининградцев, по достоинству оценивших все преимущества свайно-винтовой технологии. Отсутствие необходимости проведения подготовительных работ, быстрота и всесезонность монтажа, устойчивость и долговечность свайного основания, возможность установки на сложных рельефах и проблемных грунтах и низкая стоимость делают данный тип фундаментов все более популярным, а в ряде случаев незаменимым
Основа под ангар | ГЛАВ-СВАИ СПБ
В данной рубрике представлены объекты — фундамент под ангар, опоры для мачт, столбов освещения и дорожных знаков. На каждый объект прописано полное описание, так что у вас есть возможность как можно лучше узнать про выполнение работы.
При постановке такого вопроса, наверно следует в первую очередь обратить внимание на технологию монтажа винтовых свай и особенности, связанные с монтажом.
Выбор размеров фундамента, в первую очередь обусловлен размерами предполагаемого строения. Так же могут учитываться такие детали, как нагрузка элементов строения на отдельные опорные точки фундамента и наличие заведомо более легких конструкций в периметре свайно-винтового фундамента, таких как крыльцо, терраса и др.
В этом случае, как правило рассчитывается опорная нагрузка и в обозначенных точках монтируются сваи соответствующего диаметра, способные нести необходимую нагрузку — большую или меньшую.
Фотографии выполненных работ
Свайный фундамент для дачи
Фундамент на склоне
Фундамент на склоне холма
Преимущества
Работаем с 2004… В качестве опоры для дорожного знака идеально подойдет винтовая свая. Единственным обязательным подготовительным действием перед установкой дорожного знака на винтовой свае, должно стать исследование грунта.
В результате удастся понять, сможет ли винтовая свая погрузиться ниже глубины промерзания в месте установки знака. Это обеспечит долговечность и надежность эксплуатации дорожного регулятора, которым является дорожный знак. Рекомендация нашей компании – установка всех дорожных знаков на винтовые сваи. (далее…)…Фундаменты 6х6, 10х10, 6х9, 8х8, 8х10 — в чем разница.
При постановке такого вопроса, наверно следует в первую очередь обратить внимание на технологию монтажа винтовых свай и особенности, связанные с монтажом. Выбор размеров фундамента, в первую очередь обусловлен размерами предполагаемого строения. Так же могут учитываться такие детали, как нагрузка элементов строения на отдельные опорные точки фундамента и наличие заведомо более легких конструкций в периметре свай но-винтового фундамента, таких как крыльцо, терраса и др. В этом случае, как правило рассчитывается опорная нагрузка и в обозначенных точках монтируются сваи соответствующего диаметра, способные нести необходимую нагрузку — большую или меньшую.
(далее…)…Телефон: 8 (812) 988-20-58
Email: [email protected]
Адрес: Ириновский пр., д. 2, БЦ «Ника», офис 409, Ежедневно с 10:00 до 20:00
Фундамент – основа строения! Качественно не значит дорого. | Винтовые сваи|Тимерлайн
Когда стоит вопрос о выборе фундамента, обычно человек уже представляет для каких целей будет строение, в каком месте и как оно будет выглядеть. Правда в том, что основа любого строения – это закладка фундамента. И от того, на сколько качественно будет выполнена работа на этом этапе, зависит устойчивость и надежность объекта.
А верно ли, что фундамент – это дорогостоящая фаза строительства? Давайте разберемся.
На данный момент, существует несколько вариантов фундамента. Плюсы и минусы есть в каждом случае, но технологии идут в ногу со временем, поэтому появляются более качественные материалы и способы возведения.
Плитный фундамент – надежная конструкция при правильной установке, но очень дорогостоящая. Так же занимает много времени на возведение и усадку. Ведь, пока такой фундамент не «отстоится», ничего строить на нем нельзя. Плюс не к каждому типу грунта может подойти данный вариант.
Ленточный фундамент – несколько дешевле, так как требует меньше материала, и возведение, в какой-то степени проще. Но подойдет этот вариант также только для плотного грунта, без эффекта пучения зимой. Ленточный фундамент достаточно хрупкая конструкция при плавающих породах.
Свайный фундамент – подходит под любой тип грунта кроме скалистого, даже для болотистой местности. Установка его производится в любое время года, может производиться в условия вечной мерзлоты.
Он является достаточно недорогим сырьем по сравнению с другими вариантами фундамента. Главное, выбирать качественные винтовые сваи с антикоррозийным покрытием и составом от механических повреждений во время монтажа винтовых свай.
Сейчас на просторах интернета есть множество различных фирм, которые предоставляют возможность подсчета стоимости каждого вида фундамента с помощью онлайн-калькуляторов. Но не стоит забывать, что от сложности монтажа и ландшафта участка цена может сильно колебаться. Это касается фундаментов первых двух типов.
Если говорить о фундаменте на винтовых сваях, то цена отличается лишь от качества самих свай и способа заглубления. Более надежный и быстрый монтаж свай происходит с помощью буровых установок.
Ручное вкручивание не будет таким качественным, так как требуются огромные усилия для подготовки ям и приямков. Также, как и ровное вкручивание до необходимой глубины зависит исключительно от «человеческого фактора».
И все же фундамент на винтовых сваях является универсальным, экономичным, самым недорогим вариантом из современных видов фундаментов.
Спасибо за ваше внимание! Мы вновь ждем вас на нашем канале Тимерлайн.
Подписывайтесь, и вы будете знать все о фундаментах и новых технологиях их возведения.
Винтовые сваи в Стрельне от производителя
Основа любого дома — это фундамент. От его несущих способностей и качества зависит, сколько простоит дом. При строительстве даже частного дома нужно учесть множество факторов — нагрузку, особенности климата и почвы. Если почва довольно капризная, простой фундамент может и не выдержать. Именно поэтому в России в последнее время становится распространенным монтаж фундамента с помощью винтовых свай.
Виды винтовых свай:
- С винтовой нарезкой почти на всей поверхности трубы или со специальной лопастью на конце. Такие сваи применяются при достаточно сложной почве, к примеру, в местах, где почва промерзает довольно глубоко.
-
Сваи для установки винтового фундамента также различаются размером трубы. Больший диаметр способен на большую несущую способность.
Стоит принять во внимание, что диаметр влияет на сложность установки, и особо большие диаметры без специальной техники установить невозможно. - Размер лопасти сваи также может различаться. Чем больше лопасть, тем лучше будет крепиться винтовая свая в условиях большого количества влаги в почве.
Стоит принять во внимание, что диаметр влияет на сложность установки, и особо большие диаметры без специальной техники установить невозможно.Купить винтовые сваи в Стрельне
Кажущаяся легкость монтажа обманчива — установка винтового фундамента требует серьёзной подготовки. Проектировщик должен провести гидрологические исследования и необходимые изыскания, поскольку, несмотря на то, что винтовые сваи могут устанавливаться в любую почву, необходимо подобрать наиболее приемлемый вариант для вашего дома.
Самостоятельная установка без должного опыта, образования и оборудования может привести к тому, что средства будут потрачены впустую. Кроме того, установка даже самого простого свайно-винтового фундамента требует бригаду рабочих, поэтому самостоятельную установку провести технически сложно.
Компания СВИТ уже долгое время на рынке производства и монтажа винтовых свай в Стрельне. Наши специалисты работают в условиях даже очень сложного грунта, к примеру, песчаного или суглинистого, большой плотности построек, при наличии грунтовых вод и болотистой местности.
Из чего складывается цена на фундамент из винтовых свай? Основной параметр — это тип трубы, который определяется диаметром и размером винтовой лопасти. Тип трубы определяет следующий компонент цены — максимальная нагрузка, которую выдерживает свая. И третий параметр — сложность проекта. Производство компании СВИТ имеет обширный выбор винтовых свай для любого типа грунта. Профессионалы нашей компании помогут подобрать винтовые сваи в Стрельне именно для вашего проекта дома.
ООО Основа. Погружение свай
Применение гидравлических сваевдавливающих машин (копр) эффективно в условиях точечного строительства благодаря более высокой производительности по сравнению с ударным методом погружения свай, исключению разрушения голов свай, повышению точности и снижению энергоемкости их погружения, возможности замера несущей способности каждой погружаемой сваи, улучшению условий труда.
Наиболее эффективной областью применения технологии вдавливания копра является погружение железобетонных свай и шпунтов в условиях плотной застройки, в исторических центрах городов, вблизи ветхих и аварийных сооружений, в оползневых зонах и в других местах, где запрещено погружать сваи ударным методом и вибропогружением из-за недопустимости динамических, вибрационных и шумовых воздействий.
УСТАНОВКА SUNWARD ZYJ 240
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТАНОВКИ
- 1 метр в минуту скорость вдавливания в особо твердый грунт
- Крановая установка высокой мощности
- Даже в самых тяжелых условиях, скорость вдавливания при включении режима турбо не более 2-х минут
- Не более 8,5 минут вдавливание 12-метровой сваи на глубину 9 метров
- Систему можно применять для вдавливания пунтов, ЖБ свай и труб любых типов и сечений
- 120-130 тонн диапазон запрессовки
- Отсутствие вибраций, бесшумность
- Отличное качество свайного сонования на выходе, даже по международным стандартам
- Высочайшая точность погружения свай
Справочное руководство Автор: Дэвид Толл (Даремский университет) Сваи обычно используются, потому что невозможно найти достаточную несущую способность на достаточно малых глубинах, чтобы выдерживать структурные нагрузки. Это важно понять, что сваи опираются как на торцевую опору, так и на поверхностное трение. Доля несущей способности, создаваемая либо концевым подшипником, либо трение кожи зависит от состояния почвы.Сваи могут использоваться для поддержки различные виды структурных нагрузок.
Типы свай
- Концевые опорные сваи
- Висячие сваи
- Сваи уменьшающие осадку
- Натяжные сваи
- Сваи с боковой нагрузкой
Свайная конструкция
- Сваи смещения
- Несмещаемые (или сменные) сваи
грунт смещается как в радиальном, так и в вертикальном направлении, как ствол сваи забивается или забивается домкратом в землю
грунт удаляется, а полученное отверстие заполняется бетоном или В скважину опускают сборную железобетонную сваю и заливают ее цементным раствором.
- Расположение и тип строения
- Грунтовые условия
- Прочность
- Стоимость
- Сваи часто устанавливаются группами.
- Группа свай должна рассматриваться как композитный блок из свай и грунта, а не множественный набор одиночных свай.
- На грузоподъемность каждой сваи может повлиять забивка соседних свай в непосредственной близости.
- Уплотнение грунта между соседними сваями может привести к контактные напряжения и, следовательно, более высокие возможности ствола для этих свай.
- Предельная мощность группы свай не всегда зависит от индивидуальных емкость каждой сваи.
- При анализе несущей способности группы свай необходимо учитывать 3 режима отказа рассмотрено:
- Разрушение одиночной сваи.
- Разрушение рядов свай.
- Ошибка блока.
Максимальная несущая способность
Предельную несущую способность можно принять за одно из трех значений:- максимальная нагрузка Q max , при которой дальнейшее проникновение происходит без нагрузка увеличивается
- расчетное значение Q f , полученное в виде суммы опоры и сопротивление вала
- или нагрузка, при которой происходит осадка 0,1 диаметра (при Q max непонятно) .
Свая, нагруженная в осевом направлении, будет нести нагрузку частично за счет касательных напряжений, т с , образованные вдоль ствола сваи и частично нормальными напряжениями, q b , генерируется на базе.
Предельная емкость Q f сваи равна к базовой емкости плюс поверхностное трение, действующее на вал.
| Q f = | Q б | + | Q с | |
| = | А б . д б | + | å (А с . т с ) |
| где | A b площадь основания A s — площадь поверхности шахты в слое почвы.  | ||||
Соотношения емкости, обусловленной поверхностным трением и концевым подшипником не зависят только от геометрии сваи. Тип конструкции и последовательность слоев почвы являются важными факторами.
Населенный пункт Полная мощность вала мобилизуется при гораздо меньших перемещениях, чем относится к полному базовому сопротивлению.Это важно при определении осадочная реакция сваи. Одинаковая общая несущая способность может быть достигается за счет различных комбинаций диаметра и длины ворса. Тем не мение, длинная тонкая свая может быть более эффективной, чем короткая короткая свая. дольше сваи генерируют большую часть своей полной мощности за счет поверхностного трения и поэтому их полную мощность можно мобилизовать в гораздо более низких поселениях.Забивные сваи в несвязном грунте Базовое сопротивление, Q b можно найти из уравнения Терцаги для несущей способности,
q f = 1.
3 c.N c + q o. Н Q + 0,4 г.Б.Н. г
0.4g.B.N г можно не учитывать, так как диаметр значительно меньше глубины
кучи.
Член 1.3c.N c равен нулю, так как грунт несвязный (с=0) .
Таким образом, чистое базовое сопротивление единицы равно q nf = q f — q o = q o (N q -1)
, а общее базовое сопротивление равно Q b = q o (N q -1) А б
Предельная единица сопротивления поверхностному трению (валу)
q с = K с .с’ против . танд
| где | с’ против | = среднее вертикальное эффективное напряжение в данном слое |
| д | = угол трения о стену, в зависимости от материала сваи и f´ | |
| К с | = коэффициент давления грунта |
с’ против .tand .A s )
Собственным весом сваи можно пренебречь, так как вес бетона
почти равна весу перемещенного грунта. Следовательно, окончательный
мощность сваи составляет:Q f = A b q o N q + S(K s .s’ v .tand .A s )
Рассчитать N c , N q и N г
Значения K s и d могут быть связаны к углу внутреннего трения (f´)
используя следующую таблицу по Бромсу.
| Материал | д | К с | |
| низкая плотность | высокая плотность | ||
| сталь | 20° | 0,5 | 1,0 |
| бетон | ¾ f’ | 1,0 | 2,0 |
| древесина | 2 /3; ф’ | 1. 5 | 4,0 |
Как и многое другое при проектировании свай, это эмпирическая взаимосвязь.
Из эмпирических методов видно, что Q s и Q b оба достигают пиковых значений на глубине от 10 до 20 диаметров.
Обычно считается, что поверхностное трение никогда не превышает 110 кН/м². а сопротивление основания не превысит 11000 кН/м².
Забивные сваи в связном грунте
Забивка свай в глину изменяет физические характеристики грунта. В мягких глинах забивка свай приводит к увеличению поровой воды давление, u , вызывая снижение эффективного напряжения. Подъем земли
также происходит. По мере того, как поровое давление воды со временем уменьшается, а грунт
ослабнет, эффективное напряжение в почве возрастет. Увеличение
в эффективном напряжении (s’ = s
— х) приводит к увеличению несущей способности сваи с
время. В большинстве случаев 75% предельной несущей способности достигается за
30 дней вождения.
Для свай, забитых в твердые глины, происходит небольшое уплотнение, почва растрескивается и вздымается. Боковая вибрация вала от каждого ударом молота образуется расширенное отверстие, которое затем может заполниться грунтовыми водами или экструдированная поровая вода. Это, а также «размягчение деформации», которое происходит из-за большие деформации в глине по мере продвижения сваи приводят к значительному снижение поверхностного трения по сравнению с прочностью на сдвиг в недренированном состоянии, с у , глины.Для учета этого в проектных расчетах коэффициент сцепления, и , вводится. Значения a могут быть найдены из эмпирических данных ранее записано. Рекомендуется максимальное значение (для жестких глин) 0,45.
Прочность на сдвиг в недренированном состоянии, с u ,
часто увеличивается с глубиной. Значение, используемое для расчета
торцевая несущая способность, Q b , должна быть такой же, как у основания
куча.
Значение, используемое для расчета пропускной способности вала, Q s ,
должно быть среднее значение, s u(avg) , взять на средней высоте.
Q b = s u .N c .A b
N c = 9,0 для глин и пылеватых глин.
Буронабивные сваи в несвязном грунте
Процесс проектирования буронабивных свай в сыпучих грунтах по существу является то же, что и для забивных свай. Следует предположить, что расточка ослабляет почвы и, следовательно, какой бы плотной ни была почва, значение угла трения используется для расчета значений N q для концевого подшипника и значений d для поверхностного трения должны быть приняты для рыхлого грунта.Однако, если поворотный бурение ведется под бентонитовым шламом f’ можно принять за для ненарушенного грунта.Буронабивные сваи в связном грунте
После исследования буронабивных свай в лондонской глине, расчет предельную несущую способность буронабивных свай можно определить аналогично как для забивных свай.
Коэффициент сцепления следует принимать равным 0,45. это
считалось, что только половина невозмущенной прочности на сдвиг мобилизуется
ворса из-за комбинированного эффекта набухания и, следовательно, размягчения
глина в стенках скважины.Умягчение в результате просачивания воды
от трещин в глине и от незатвердевшего бетона, а также от «работы
размягчение» во время операции растачивания.Влияние масштаба частиц на реакцию сваи во время установки и загрузки
За последние два десятилетия методы проектирования свай значительно усовершенствовались. Эти методы включают в себя переменные, которые были изучены с помощью лабораторных и натурных экспериментов. Уточненное понимание основных механизмов, контролирующих реакцию сваи на нагрузку, позволяет вводить переменные в расчетные уравнения, которые отражают наблюдения, сделанные на высококачественных экспериментальных данных.
Механизмы, участвующие в мобилизации сопротивления сваи (сопротивление как основания, так и ствола), изучаются в данной диссертации с использованием крупномасштабной испытательной установки для моделирования сваи, состоящей из полуцилиндрической калибровочной камеры с возможностями анализа изображений, свай с инструментами, и системы сбора данных и цифровых изображений.
В диссертации основное внимание уделяется влиянию шероховатости поверхности сваи на мобилизацию сопротивления ствола растяжению, влиянию геометрии основания сваи на мобилизацию сопротивления основания, анализу возможных механизмов, ответственных за зависящее от времени увеличение осевой несущей способности сваи, и дробление частиц, производимое свайной установкой.
Серия испытаний модельных свай была проведена для изучения влияния трех различных шероховатостей поверхности на сопротивление ствола модельных свай, забитых в полуцилиндрическую калибровочную камеру. Цифровые изображения модельных свай и окружающего песка, снятые во время растягивающей статической нагрузки, были проанализированы с использованием метода корреляции цифровых изображений (DIC). Сопротивление основания и ствола, измеренное для инструментированных модельных свай, а также поля перемещений и деформаций, полученные с помощью метода DIC, показывают, что увеличение шероховатости ствола сваи приводит к увеличению среднего удельного сопротивления ствола, а также перемещений и деформаций в песок рядом со стволом сваи.
Даны рекомендации по учету шероховатости поверхности ствола сваи при расчете предела прочности на растяжение удельного сопротивления ствола вбитых свай в песке.
Эффекты геометрии основания изучались с использованием забитых и предварительно установленных модельных свай с плоским и коническим основанием, испытанных в калибровочной камере DIC. Результаты показывают, что подвижное сопротивление основания модельной сваи с коническим наконечником было меньше, чем у такой же сваи с плоским основанием, при прочих равных условиях, в пределах от 0 раз.64 до 0,84. Поля перемещений и деформаций, полученные с помощью DIC, также показывают, что картина проскальзывания под сваей с коническим основанием отличается от таковой под сваей с плоским основанием.
Наконец, исследуется степень дробления частиц кварцевого песка ниже основания модельных свай, вбитых в образцы песка. Кривые гранулометрического состава получены до и после установки свай. Предложены зависимости между нагрузкой, перемещаемой в основании модельных свай, и двумя известными параметрами разрушения.
В этой работе также представлены подробные измерения траекторий, по которым движутся раздробленные и нераздробленные частицы во время установки сваи, и охарактеризованы типичные режимы дробления частиц, создаваемые сваями, забитыми в кварцевый песок.
Тип
Градус Тип
Доктор философии Гражданское строительствоКампус
Кампус
West Lafayetteсоветник / руководитель / кафедр комитета
Rodrigo SalgadoСоветник / Наблюдательный советник / Комитет сопредседатель
Моника ПрездиДополнительный член комитета 2
Steve WereleyДополнительный член комитета 3
Магуед Искандер| Общие | Тип фундамента | |||||
| Глубина автоматического проектирования | ||||||
| Размер автодизайна | ||||||
| Самодельные сваи (только наголовник) | ||||||
| Выберите размер/глубину, начиная с | ||||||
| Усиление автоконструкции | ||||||
| Выберите стержни, начиная с | Параметры фундамента | Эксцентриситет в направлении Y | Эксцентриситет в направлении X | |||
| Угол поворота | Форма Только основание подушки и верх ворса) | Длина в направлении Y (только основание подушки и наголовник) | Длина в направлении X (только основание подушки и верх ворса) | |||
| Ширина (только полосовое основание) | Глубина | Бетон класса | Использовать нагруженную зону (только основание колодки) | |||
| Предотвращено скольжение по Y / Предотвращено скольжение по X (только основание колодки) | Предотвращено опрокидывание на X / Предотвращено опрокидывание на Y (только основание колодки) | |||||
| Опция постоянной нагрузки (только Еврокод) | Максимальная ширина трещины | Сваи (только наголовник) | Тип сваи | |||
| Расположение, определяемое пользователем | Устройство свай | Количество свай | Главное направление | Расстояние между сваями | ||
| Форма | Усиление | Тип | Тип ребра (код головки, Еврокод, BS или IS) | Тип ребра (код головки ACI) | Бар | |
| Размер стержней, шаг, тип сетки и т. д. | Верх, низ, боковая крышка | Параметры почвы | Масса грунта | Характеристический угол трения | Предполагаемая несущая способность (Главный код ЕС) | |
| Доплата | Почва Глубина надбавки Другие постоянные Постоянная дополнительная нагрузка Другая переменная Переменная дополнительная нагрузка | |||||
| Расчетная прочность на сдвиг угла грунта (коды ACI и BS) | Допустимая несущая способность (коды ACI и BS) | Несущая способность A1 — STR (главный код ЕС) | Несущая способность A2 — GEO (главный код ЕС) | |||
| УДА | Типы свай в зависимости от передачи нагрузки, функции, материала и грунта 🕑 Время чтения: 1 минута Типы свай для свайного фундамента в зависимости от передачи нагрузки и функции Классификация свай по передаче нагрузки и функциональному поведению:
 рис. 1).Свая ведет себя как обычная колонна и должна быть спроектирована как таковая. Даже в слабом грунте свая не выйдет из строя из-за коробления, и этот эффект необходимо учитывать только в том случае, если часть сваи не имеет опоры, т. е. находится в воздухе или в воде.
Нагрузка передается на грунт за счет трения или сцепления. Но иногда почва, окружающая сваю, может прилипать к поверхности сваи и вызывать «отрицательное поверхностное трение» сваи. Иногда это оказывает значительное влияние на емкость сваи.
Отрицательное поверхностное трение вызвано дренированием грунтовых вод и уплотнением почвы.На глубину заложения сваи влияют результаты исследования площадки и испытания грунта. Висячие или связные сваи Несущая способность определяется главным образом сцеплением или трением грунта, находящегося в контакте со стволом сваи (см. рис. 2).Рис. 1: Концевые опорные сваи Рисунок 2: Фрикционная или когезионная свая Эти сваи передают большую часть нагрузки на грунт за счет поверхностного трения. Этот процесс забивания таких свай близко друг к другу группами значительно снижает пористость и сжимаемость грунта внутри и вокруг групп.Поэтому сваи этой категории иногда называют сваями уплотнения.
В процессе забивания сваи в грунт грунт оформляется и в результате теряет часть своей прочности. Следовательно, свая не способна передать точную величину нагрузки, на которую она рассчитана, сразу после того, как она была забита.
Обычно почва частично восстанавливает свою прочность через три-пять месяцев после того, как ее прогнали. Сваи связные Висячие сваи Эти сваи также передают свою нагрузку на землю за счет поверхностного трения.Процесс забивки таких свай не приводит к заметному уплотнению грунта. Эти типы свайных фундаментов широко известны как фундаменты с плавающими сваями. Комбинация висячих и связных свай Расширение концевой несущей сваи, когда несущий слой не твердый, например твердая глина. Свая забивается достаточно глубоко в нижний материал, чтобы обеспечить адекватное сопротивление трению. Еще одной разновидностью торцевой несущей сваи являются сваи с увеличенной опорной поверхностью.Это достигается путем вдавливания бетонной глыбы в мягкий слой непосредственно над твердым слоем, чтобы получить увеличенное основание.
Аналогичный эффект получают буронабивные сваи, формируя на дне большой конус или раструб с помощью специального расширителя. Буронабивные сваи, снабженные раструбом, обладают высокой прочностью на растяжение и могут использоваться в качестве натяжных свай (см. рис.3).Рис. 3: Расширение основания с просверленными отверстиями до буронабивной сваи Классификация свай по типу материала Сваи обычно изготавливают из дерева, бетона или стали.Древесина может быть использована для изготовления временных свай и тогда, когда древесина доступна по экономичной цене. Бетон используется для изготовления сборных железобетонных свай, монолитных и предварительно напряженных железобетонных свай, а стальные сваи используются для постоянных или временных работ.
 + Секции могут быть соединены вместе, а лишняя длина легко удалена. — Сваи будут гнить выше уровня грунтовых вод. Имеют ограниченную несущую способность. — Может быть легко поврежден во время движения камнями и валунами. — Сваи трудно сращивать, и в соленой воде на них нападают морские бурильщики. Бетонные сваи Бетонные сваи можно разделить на сборные и монолитные бетонные сваи: Сборные бетонные сваи или сборные бетонные сваи он формируется и армируется из высококачественного контролируемого бетона. Обычно используется квадратное (см. рис. 1-4 б), треугольное, круглое или восьмиугольное сечение, они производятся короткой длины с интервалом в один метр от 3 до 13 метров.Они предварительно собраны, чтобы их можно было легко соединить вместе, чтобы получить необходимую длину (рис. 1-4 а). Это не уменьшит расчетную грузоподъемность.
Усиление необходимо внутри сваи, чтобы выдерживать нагрузки как при погрузке, так и при движении. Также используются предварительно напряженные бетонные сваи, которые становятся более популярными, чем обычные сборные железобетонные сваи, поскольку требуется меньше армирования.Рис. 4:a) Деталь соединения бетонной сваи. б) сборная железобетонная свая прямоугольной формы Соединение свай типа Hercules (рис. 5) легко и точно заливается в сваю и быстро и безопасно соединяется на месте.Они изготовлены с точными размерными допусками из высококачественных сталей.Рисунок 5: Соединение свай типа Hercules Преимущества и недостатки сборных железобетонных свай + Устойчивый к продавливанию грунта, например, мягкая глина, ил и торф, материал сваи можно проверить перед укладкой. + Легко сращиваются. Относительно недорогой. + Можно использовать на больших расстояниях. + Может увеличить относительную плотность зернистого слоя основания. — Смещение, пучение и нарушение грунта во время движения. — Может быть поврежден во время движения. Возможно, потребуется замена свай. — Нельзя использовать с очень большими диаметрами или в условиях ограниченного пространства над головой. Залитые бетонные сваи Залитые бетонные сваи чаще всего используются для фундаментов из-за большого разнообразия способов заливки бетона и введения сваи в грунт.Забивные и буровые сваи представляют собой два типа монолитных бетонных свай; однако установка этих свай на месте может сопровождаться некоторыми проблемами, такими как выгибание, сдавливание и расслоение. Эти сваи делятся на: Сваи засыпаются в трубы с нижней пяткой и оставляются при подъеме труб. некоторые из этих типов:
 + Усиление не определяется воздействием нагрузок при погрузке-разгрузке или вождении. — Пучение прилегающей поверхности грунта, которое может привести к переуплотнению и развитию отрицательных сил поверхностного трения на сваях.. — Повреждение при растяжении неармированных свай или свай, состоящих из свежего бетона, у которых усилия на подошве достаточны для сопротивления движениям вверх. — Повреждение свай, состоящих из необсаженного или тонкообсаженного сырого бетона, из-за боковых сил, возникающих в грунте. Бетон может быть ослаблен, если артезианская вода поднимается вверх по стволу сваи при извлечении трубы. — Легкие стальные секции или сборные железобетонные оболочки могут быть повреждены или деформированы при интенсивном вождении. — Невозможно передвигаться при ограниченном запасе высоты. — Занимает много времени; нельзя использовать сразу после установки. — Ограниченная длина. Буронабивные и монолитные (несмещающие сваи) + Длина может быть легко изменена в соответствии с различными грунтовыми условиями. + Может быть установлен в очень больших диаметрах. + В глинах возможны торцевые расширения до двух-трех диаметров. + Материал свай не зависит от условий обращения или вождения. + Может быть установлен на очень большую длину. — Бетон укладывается не в идеальных условиях и не может быть впоследствии проверен. — Вода под артезианским напором может подниматься вверх по стволу сваи, вымывая цемент. — Не может быть легко удлинен над уровнем земли, особенно в речных и морских сооружениях. — Методы бурения могут разрыхлять песчаные или гравийные грунты, требующие заливки цементным раствором для достижения экономичного сопротивления основания. Стальные сваи Изготовлен из секторов в виде Н, Х или из толстых труб (см.6). Они подходят для обработки и вождения на большие расстояния. Их относительно небольшая площадь поперечного сечения в сочетании с высокой прочностью облегчает проникновение в твердый грунт. Их можно легко отрезать или соединить сваркой. Если сваю забить в грунт с низким значением рН, то есть риск коррозии, но риск коррозии не так велик, как можно было бы подумать. Хотя при капитальных работах можно применять смоляное покрытие или катодную защиту.
Обычно в конструкции учитывают некоторую степень коррозии, просто увеличивая площадь поперечного сечения стальной сваи.Таким образом, процесс коррозии может быть продлен до 50 лет. Обычно скорость коррозии составляет 0,2-0,5 мм/год, а при расчете эта величина может быть принята равной 1 мм/год.Рисунок 6: Поперечные сечения стальных свай Преимущества и недостатки стальных свай + Сваи просты в обращении и легко обрезаются до нужной длины. + Может проходить через плотные слои. Боковое смещение грунта при забивке небольшое (стальные сваи Н- или Двутаврового сечения) относительно легко сращиваются или крепятся болтами. + Может работать с большим усилием и на очень большие расстояния. + Может перевозить тяжелые грузы. — Сваи ржавеют, — Отклоняется относительно легко во время вождения. — Относительно дорогие. Композитные сваи Сочетание разных материалов в одном ворсе. Как указывалось ранее, часть деревянной сваи, установленной над грунтовыми водами, может быть уязвима для нападения насекомых и гниения. Чтобы избежать этого, над уровнем грунтовых вод используются бетонные или стальные сваи, а ниже уровня грунтовых вод устанавливаются деревянные сваи (см. рис. 7).Рис. 7: Защита деревянных свай от гниения: а) с помощью верхней секции из сборного железобетона над уровнем воды. б) путем наращивания наголовника сваи ниже уровня воды Классификация свай по воздействию на грунт Часто используется упрощенное деление на забивные или буронабивные сваи. Забивные сваи Забивные сваи считаются сваями смещения. В процессе забивания сваи в грунт грунт перемещается радиально по мере того, как ствол сваи входит в грунт. Также может быть составляющая движения грунта в вертикальном направлении . Рис. 8: Забивные сваи Буронабивные сваиБуронабивные сваи (Запасные сваи ) обычно считаются несмещаемыми сваями, пустота образуется путем бурения или выемки грунта до изготовления свай. Сваи могут быть изготовлены путем заливки бетона в пустоту. Некоторые грунты, такие как твердые глины, особенно поддаются формированию свай таким способом, поскольку стенки скважины не требуют временной поддержки, кроме ткани, к поверхности земли.В неустойчивом грунте, таком как гравий, требуется временная опора из обсадной трубы или бентонитового раствора. В качестве альтернативы обсадная колонна может быть постоянной, но забитой в скважину, которая бурится по мере продвижения обсадной колонны. Другой метод, который по-прежнему по существу не является смещением, заключается в внедрении цементного раствора или бетона из шнека, который вращается в гранулированном грунте и, таким образом, образует залитый столбик грунта. Существует три метода без смещения: буронабивные сваи, в частности, предварительно сформированные сваи и цементные или бетонные забивные сваи. Сменные сваи:
Увеличенная опорная свая «Белпайл» Используемые в сочетании с нашим оборудованием для управления бентонитом, наши машины могут устанавливать «Белпайлы» различных размеров с предварительным расширением. Это запатентованная технология увеличенного основания, разработанная и усовершенствованная компанией Belpile за последние 30 лет.Этот метод основан на традиционной монолитной свае типа CFA из цементного раствора и бетона с дополнительной операцией, формирующей расширение основания. Бентонитовая поддерживающая жидкость используется для поддержания устойчивости ствола сваи и конуса во время возведения сваи. Belpile может быть очень экономичным решением для фундамента, позволяющим создавать сваи повышенной емкости без необходимости расширения глубоко под землей. Система Belpile обеспечивает значительное преимущество в приложениях с ограниченным доступом и является продуктом, пользующимся большим спросом для таких приложений, как модернизация зданий и сценарии, где требуется превосходное сопротивление подъему. Они могут быть особенно полезны в приложениях с ограниченным доступом, таких как «модернизация» зданий, а также в сценариях, где требуется превосходное сопротивление подъему.Увеличенное основание Белпайли также сыграли важную роль в развитии техники строительства сверху вниз и хорошо подходят для этого применения. Процесс Белпиле Запатентованная технология забивки свай с увеличенным основанием, разработанная и усовершенствованная компанией Belpile за последние 30 лет Загрузить Заявление о возможностях BelpileВорсовые щетки для дикой природыЩеточные сваи для дикой природы Определение Назначение Критерии, соображения и спецификации Материалы Строительство 1. Базовый слой:
2. Второй слой бревен меньшего диаметра должен быть уложен поверх и примерно перпендикулярно первому основному слою, таким же образом, и повторяется со все более мелкими бревнами, создавая от 1 до 3 дополнительных слоев. Второй слой укладывается поверх и примерно перпендикулярно первому слою. 3.Фундамент должен быть покрыт 3-6 футами кустарника с использованием небольших веток, саженцев, рыхлой кисти и сосновых веток. Более крупные ветки должны покрывать основу, а более мелкие размещать сверху. Основание следует покрыть кистью, используя сверху все более мелкие ветки. 4. Щетка должна свободно свисать по краям, с отверстиями (диаметром от 6 до 8 дюймов), оставленными по бокам в нескольких местах для легкого доступа и побега диких животных.Кисть должна покрывать ворс в достаточной степени, чтобы основание было покрыто большей частью. Если есть на участке, добавьте сосновые ветки, так как иголки останутся после опадания лиственных листьев. Вы не должны видеть сквозь кучу веток даже после того, как с ветвей упали листья. Добавьте лиственные кроны или ветки в верхнюю часть кучи. ПРИМЕЧАНИЕ: При сооружении щеточных свай с использованием механизированного лесозаготовительного оборудования невозможно построить сваи точно так, как описано.Целесообразно, если бревна большего размера перекрещиваются на основании и покрываются бревнами все более мелкого размера и, наконец, щеткой, при условии, что остается достаточно места для проникновения диких животных в кучу и выхода из нее. Строительство щеточных свай с использованием механизированной лесозаготовительной техники. Размещение
Варианты основы с ворсом
Другие типы крышек (Они не соответствуют критериям для возмещения через Программу службы охраны природных ресурсов.)
Эксплуатация и техническое обслуживание
Дополнительные примечания Не используйте материалы, содержащие токсичные вещества (например, обработанные под давлением пиломатериалы/столбы, креозотовые шпалы, поверхности, окрашенные свинцом, шины и т. д.). Эти вещества могут вызывать гибель диких животных при контакте, употреблении или вдыхании. Кустовые сваи — Дикие акры МэрилендаЩелкните здесь, чтобы загрузить версию для печатиПравильная среда обитания диких животных требует четырех основных компонентов: пищи, воды, убежища и пространства. Укрытие – очень важный элемент, который часто ограничены в местообитаниях на заднем дворе. Один из способов обеспечить дополнительное укрытие для дикая природа состоит в том, чтобы создать кучу кисти. Стопки кистей представляют собой преднамеренный сбор кистей или веток, палочек и других частей растений, размещенных на опоре база или фундамент. Почему важны щеточные сваи? Когда естественно защищенные места удаляются для посевов или
конструкции, щеточные сваи могут помочь заменить их и могут служить
многие из потребностей диких животных в плотном укрытии.
Где следует строить сваи?Несмотря на то, что кучки кустарников используются дикими животными почти везде, есть определенные области, где они наиболее полезны для животных:
На участках, очищенных от естественного растительного покрова, лучше всего строить
не менее трех-четырех кустов на акр.Чтобы помочь скрыть
диких животных, путешествующих вдоль границ лесных массивов, кладите кучу хвороста каждый
от 200 до 300 футов. Как собрать ворс из кистейГотовый ворс должен иметь ширину не менее 10–15 футов и 25 футов в длину. Он должен быть достаточно плотным, чтобы защитить животное во время все еще позволяя дикой природе легко бегать внутрь.Однако небольшие кучки щеток могут быть полезны птицам, ящерицам, бурундуки и другие мелкие животные. Ворс щетки состоит из двух частей:
Обратите внимание: Несмотря на то, что кучи кустарников чрезвычайно полезны для
диких животных, они также могут привлекать сурков, скунсов и змей. |
Это повторяется до тех пор, пока не пройдет проверка загрузки сваи.
Выбор этой опции указывает, что опрокидывание также предотвращается некоторыми другими средствами для выбранного направления, что устанавливает опорный момент для этого направления равным нулю. Это влияет на все проверки, поскольку не учитывается опрокидывающий момент.
Вы можете выбрать <Новый...> для добавления дополнительных типов.
6.5.2.4)’ выбрано в параметрах дизайна.
При этом трубу приподнимают на определенную величину, чтобы не заходить грунт внутрь. Эта свая может выдержать около 40-50 тонн.
Эта свая может нести нагрузку 25-30 тонн.
Кусты кустарников обеспечивают места для гнездования, отдыха, спасения от хищников и защиты от суровых погодных условий.
Начните с самых больших камней в нижней части стопки, чтобы создать укрытия между камнями, и сложите кисть сверху для дополнительного укрытия.
Как и при создании других кистей, более крупные материалы следует размещать внизу под разными углами, а затем более мелкие материалы сверху. Избегайте плотной упаковки бревен, так как это закроет любые отверстия для входа и выхода диких животных из линейной кучи.Валки должны составлять от 10 до 20 футов по бокам и от 6 до 8 футов в высоту. В валках через каждые 50–100 футов должны быть предусмотрены перерывы, чтобы обеспечить проход для диких животных.
Все
виды диких животных нуждаются в плотном укрытии в течение года в течение нескольких
причины:
Лучшие сваи щеток расположены не более чем на 10 футов
от границы леса. Кучи щеток также можно располагать рядом с садами.
чтобы заманить птиц, жующих жуков.
