Конструирование ростверка своими руками

Ростверк — это одна из основных деталей столбчатого фундамента. Он распределяет нагрузку от здания равномерно по всей несущей. Очень важно, чтобы этот элемент был выполнен по всем нормам и общепринятым правилам, чтобы исключить недоработки. Для того, чтобы все было сделано необходимо учитывать многие элементы при конструировании.

Последовательность конструирования

Конструирование ростверка начинается с размещения на плане свай. Они могут быть размещены в разнообразных видах, например, одиночные, в виде кустов, в виде лент и так далее. При конструировании необходимо учитывать тот факт, что даже при самом неблагоприятном стечении обстоятельств, здание все равно должно устоять. Для этого сваи делаются таким образом, чтобы равнодействующая всех сил действующих на них приходилась на центр тяжести свайного куста в уровне подошвы ростверка. Сваи под колонны размещаются правильными рядами. Они устанавливаются в шахматном порядке, связываясь между собой ростверками.

если речь идет о стенах здания, то под них сваи устанавливаются в один или несколько рядов вдоль осевых стен. При этом используются ленточные ростверки. Если здание круглой формы, то и ростверки будут соответственно круглые или кольцеобразные. Сваи при этом размещаются по концентрическим окружностям.

Подготовка под ростверк

Подготовка под ростверк

Для того, чтобы подготовить фундамент к установке ростверка, необходимо установить вертикальные сваи. Они устанавливаются в заранее вырытые транше

good-com.ru

что это такое и как его сделать

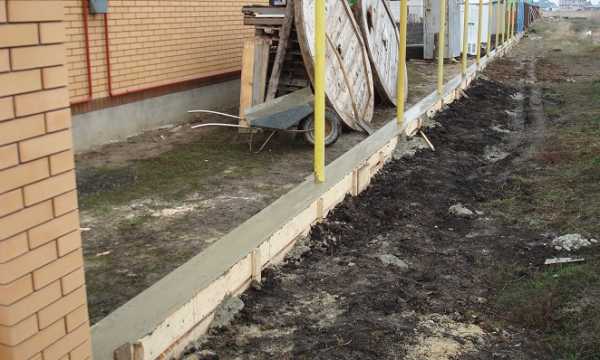

Ростверк – верхняя часть столбчатого или свайного фундамента, которая служит опорой для возводимых сооружений и равномерно распределяет нагрузку от несущих элементов. Свайный фундамент может быть выполнен с ростверком в виде фундаментной ленты или балки, которая соединяет последовательно все сваи, или в виде плиты, которая соединяет их одновременно.

Ростверк также может быть сборным или монолитным. Сборный – когда все железобетонные изделия соединяются между собой в процессе работы. А монолитный – когда в опалубку заливается бетон.

Разновидности

Различают несколько видов ростверков в отношении к уровню земли:

• Висячий или высокий размещается выше уровня земли на 10 или 15 см. Он подходит для всех типов грунта. Обязательным условием монтажа такого фундамента является утепление зазора между ростверком и сооружением.
• Наземный или промежуточный располагается на уровне почвы с устройством песчаной или песчано-гравийной подушки. Такой фундамент имеет один изъян – при промерзании пучинистой почвы могут появиться трещины, или ростверк может оторваться от сваи.
• Низкий или заглубленный располагается ниже уровня грунта на подушке из песка или гравия и песка. Его целесообразно устанавливать на грунте с низкой несущей способностью. Этот тип требует больших затрат строительных материалов, времени и труда рабочих.

Подготовка

Под строительство фундамента типа ростверк прежде всего необходимо определить место и сделать необходимые расчеты. Расчеты производятся на прочность, на изгиб, на жесткость, на продавливание угловой сваей и по раскрытию трещин. В них должно учитываться, из какого материала он будет изготавливаться – из монолитных железобетонных блоков, сборных железобетонных колонн, стальных колонн, арматуры. В расчеты также включается требуемое количество цемента, свай, арматуры, а также длина возводимого сооружения.

При строительстве заборов в сейсмических зонах или с неровным ландшафтом должны быть применены дополнительные требования, установленные нормами ГОСТа.

После проведения необходимых расчетов следует подготовить инструменты:

• лом и лопата для копания траншеи;
• тачка для вывозки земли;
• колья и веревки для правильного замера опалубки;
• уровень для определения точности замеров;
• доска обрезная для монтажа опалубки;
• ножовка по дереву для отпиливания лишних частей;
• рулетка для замеров;
• бур для сверления земли под сваи.

После проведения всех расчетов и приобретения инструментов начинается непосредственная работа для установки фундамента типа ростверк. Первым делом нужно вырыть траншею. Для правильной и ровной разметки вбиваются колышки в двух конечных точках и натягивается веревка. Затем с помощью лопаты необходимо вырыть траншею глубиной не менее 35 см, а шириной – 40. При этом обязательно отметьте место для ворот и калитки. В этих местах ростверк ставить необязательно. При копании траншеи следует через каждые 4 метра устанавливать опорный столб.

Для столбов делаются углубления, превышающие глубину траншеи в 2-2,5 раза, с помощью бура. Главное, чтобы скважины были глубже уровня промерзания почвы. Это нужно для того, чтобы не допустить проседания грунта после окончания установки забора и для увеличения его устойчивости.

Для установки столбов одинаковой высоты и ровности требуется проверка уровнем. В качестве опоры могут применяться уголки, металлические трубы или обработанная древесина. Оптимальным вариантом может быть обыкновенная металлическая труба, обезжиренная растворителем, очищенная от коррозии и обработанная краской. Для защиты от влаги внутри трубы ее отверстия закрывают заглушками.

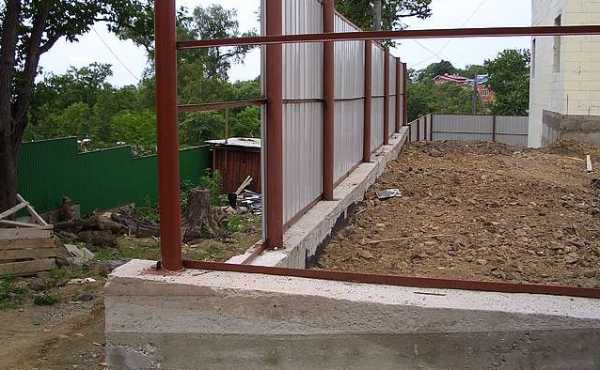

Как самостоятельно осуществить строительство забора из металлического штакетника — смотрите здесь.

Если вас интересует, как сделать столбчатый фундамент для забора — прочтите эту статью.

Подробная информация об установке свайного фундамента под забор своими руками находится тут.

Установка опалубки

Следующим важным этапом в заливке фундамента является установка опалубки, которая монтируется из досок. В процессе проведения работ необходимо следить за геометрическими размерами, заданными в проекте. Высота опалубки должна быть выше уровня будущего ростверка на 7 см. Способ сооружения конструкции отличается для висячего, заглубленного и незаглубленного ростверка.

Для висячего предусмотрено три вида монтажа опалубки:

• монтируется в виде короба, и горизонтальная часть должна находится соответственно уровня подошвы фундамента и соединять между собой оголовки сваи;
• опалубка устанавливается на поверхности земли, а подушка из песка кладется на дно;
• предварительно засыпается подушка из песка и гравия, которая после окончания работ по заливке ростверка убирается.

При установке заглубленного ростверка дно и стенки траншеи достаточно застелить гидроизоляционным материалом, а опалубку установить на песочно-гравийной или песочной подушке, уложенной на дне.

Для наземного или незаглубленного варианта опалубка устанавливается на уровне земли с предварительно уложенной и утрамбованной подушкой из песка или гравия и песка.

При монтаже опалубки необходимо следить за качеством подгонки досок друг к другу. В случае образования зазоров и щелей в конструкции заливаемый бетон будет вытекать, что повлияет на плотность и прочность сделанного фундамента.

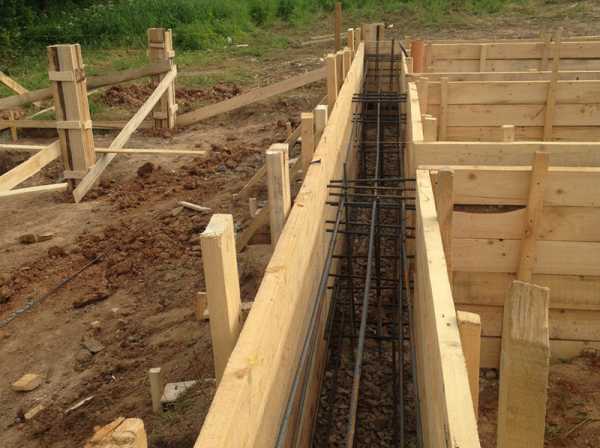

После установки опалубки проводятся работы по армированию фундамента. Эта работа может выполняться двумя способами: в виде жесткого каркаса или двух-трех продольных и поперечных рядов арматуры, связанных или спаянных между собой. Для устройства каркаса продольные ряды выполняются из ребристой арматуры диаметром 10-12 мм. Поперечные и вертикальные ряды и хомуты для скрепления каркаса выполняются из арматуры меньшего диаметра – всего 6-12 мм. После установки арматуры в опалубку заливается бетон.

Монтаж ростверка своими руками

Имея хоть какой-нибудь опыт в строительстве и ремонте все работы можно сделать самостоятельно. Для этого необходимо придерживаться технологии монтажа и использовать более подходящие материалы для этих целей:

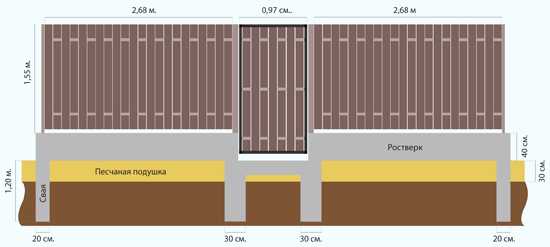

1. Первым делом определяется место для ворот и калитки, под которыми фундамент не требуется.
2. Затем между полярными концами забора вбиваются колышки и натягивается веревка или проволока, которая будет ориентиром для копания траншеи.
3. Первая свая устанавливается в начале копания, в ямку, глубже чем траншея в 2,5 раза и шире, чем свая в 2 раза. Это необходимо для большей устойчивости и прочности ростверка. Сваи устанавливаются на одинаковую глубину, на одинаковое расстояние и одинаковую высоту.
4. На дно вырытой траншеи укладывается ровным слоем гравий толщиной 6 см, который улучшит дренаж почвы под фундаментом.
5. Затем укладывается слой геотекстиля и песочная подушка.
6. После этого принимаемся делать опалубку из досок. Доски сбиваются в щиты, которые устанавливаются по бокам траншеи. Между собой поверху они соединяются горизонтальными брусками, что обеспечивает стабильность конструкции.
7. Приступаем к изготовлению арматурного каркаса. Для этого следует на земле положить на расстоянии 10 см параллельно друг от друга 4 длинных прута из ребристой арматуры. С промежутком в 20 см приваривается перпендикулярно к каждому из рядов прут длиной в 30 см. В итоге получается каркас с ячейками 20х10 см. Длина каркаса должна соответствовать длине забора. Если нет возможности найти прутья такой длины, части каркаса свариваются между собой с помощью приваривания на стыках прутьев длиной 15-20 см.
8. Подготовительные работы закончены, можно приступить к непосредственной заливке бетона. Его можно купить уже готовый, а можно приготовить своими силами. Для этого потребуются такие материалы: цемент, песок, вода и гравий. Для прочного и качественного бетона нужно брать: 1 часть цемента, 2 части песка, 1,5 части гравия и 1 часть воды. Сначала перемешиваются сухие ингредиенты, затем добавляется вода маленькими порциями. Все это перемешивается очень тщательно.

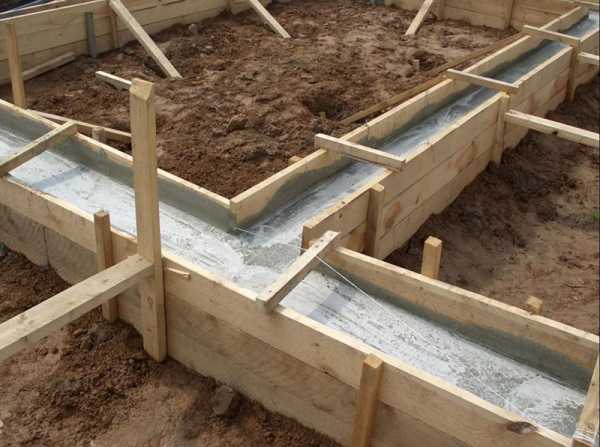

9. Когда бетон готов, начинается его заливка в опалубку. Для равномерного застывания заливка должна проводиться в короткий срок. Чтобы избежать воздушных пустот, после заливки удаляется воздух с помощью вибромашины. Можно это сделать также длинным прутом или черенком лопаты – протыкать заливку насквозь, чтобы помочь выйти лишнему воздуху.

Время застывания бетона – 4 недели. После этого необходимо демонтировать опалубку и можно приступать к установке забора.

На следующем видео вы можете увидеть наглядный процесс строительства ростверка на сваях:

Утепление и гидроизоляция

Важным моментом в монтаже ростверка является его гидроизоляция и утепление. Гидроизоляция необходима для защиты фундамента от лишней влаги в дождливый период года и во время таяния снегов. Эту процедуру следует проводить после снятия опалубки. Выбор средств зависит от климатических и природных условий зоны и физических свойств земли. В любом случае, тщательная зачистка внутренней и внешней стороны фундамента с последующим покрытием стенок рубероидом никогда не будет лишней. Листы рубероида, наложенные внахлест, прикрепляются к фундаменту с помощью битумной мастики.

Эта элементарная процедура поможет сохранить фундамент от преждевременного разрушения.

Утепление фундамента можно произвести, установив забирку. Забирка – это тип цоколя, который служит для защиты фундамента от снега, воды и холода. Различают три вида цоколя – кирпичный, деревянный и из теплоизоляционных листов:

• Для установки кирпичного варианта необходимо вырыть траншею между опорами и уложить подушку из песка. Затем выложить кладку из кирпича. Кладка не должна превышать ширину в 1,5 кирпича.
• Забирка деревянная делиться на два вида – из досок с горизонтальным или вертикальным расположением или из бруса и бревен. Для реализации всех видов деревянного цоколя нужно вырыть траншею глубиной в 40 см и засыпать смесью песка и мелкого гравия. Для цоколя с горизонтальным расположением к опоре фундамента крепятся бруски с пазами, в которые вставляются доски. Первая доска должна находиться на подушке с песком и гравием. Для цоколя с вертикальным положением на подушку укладывается длинный брус с пазами. Другой брус крепится в верхней части фундамента, и доски вставляются вертикально. При установке цоколя из бруса или бревен используют метод аналогичный постройке деревянного дома.
• Забирка из теплоизоляционных листов устанавливается следующим образом. К опорам фундамента нужно прикрепить рамки из профиля. С внутренней стороны укладывается любой тип утеплителя – пенополистирол или пенопласт. Сверху при помощи саморезов устанавливаются листы профнастила. Щели между цоколем и землей необходимо заделать имеющимися теплоизоляционными материалами.

Фотогалерея фундаментов данного типа

На фото ниже вы можете посмотреть различные варианты исполнения ростверкового основания:

vamzabor.net

Устройство монолитного железобетонного ростверка фундамента и его возведение

Монолитный железобетонный ростверк с опалубкой

Монолитный железобетонный ростверк – это идеальный вариант для самостоятельного возведения фундамента вашего дома, так как вся процедура обустройства ростверка может выполнена даже одним человеком. Также в отличие от стального типа монолитных ростверком выше упомянутый вариант значительно дешевле.

О всех вариантах ростверка читайте в соответствующей статье.

План работ:

1. Создаем опалубку
2. Армируем железными прутьями
3. Заливаем бетон
4. Получаем железобетонный ростверк, готовый к строительству дома/бани на нем.

Опалубка для ростверка

Опалубка с армированием

Для заливки железобетонного монолитного ростверка обязательна опалубка со стенками и днищем, формирующим нижнюю гладкую поверхность балки (ленты) ростверка. Опалубку выстилают полиэтиленовой пленкой. Это важно, чтобы нижняя часть ростверка была без неровностей, где может скапливаться вода, и медленнее разрушалась. Можно сделать и несъемную опалубку, одновременно выполняющую роль гидроизоляции. Главное, чтобы она сохраняла воздушную подушку между балкой ростверка и землей.

Перед устройством опалубки важно выровнять сваи

 – они должны быть от уровня грунта на одной высоте. Поэтому их или изначально отливают по уровню, или выравнивают после забивания (отливания): опиливанием или наращиванием бетонной смесью. Если сваи стоят не по одной линии, но не выходят за границы ленты ростверка, это непринципиально, если одна из свай выходит за границу – придется над ней делать выступ железобетонного ростверка.

В целом опалубка ростверка изготавливается более прочной и с более надежным соединением щитов, чем для ленточного фундамента, и предполагает обязательное съемное дно, в других пунктах процесс изготовления опалубки и заливки различий не имеет.

Процесс создания опалубки

По периметру будущего здания монтируется опалубка, ширина ростверка (и жёлоба опалубки) несколько больше толщины предполагаемых проектом стен, обычно 30-40 см, а форма сечения близка к квадратной. Чтобы сделать приподнятый ростверк, в съемную щитовую наземную опалубку для создания подушки может засыпаться песок или укладываться толстый листовой пенопласт и настилаться на него п/э пленка, а затем после отвердевания ленты щиты, песок (пенопласт) и пленка удаляются.

Можно сделать желоб из щитов с щитовым же днищем, приподнятый на брусках (ножках) до нужной высоты. Дно и стыки его с бортами должны быть очень прочными, так как будут держать на себе всю массу отлитого бетона. Можно сделать наружные металлические накладки-угольники. В днище делают выпилы для свай, если они войдут в толщу бетона, или над сваями – если ростверк будет на них лишь опираться, будучи связан с ними только арматурой. Ростверк, который только опирается на сваи, лучше распределяет давление, но хуже связывает конструкцию свай и прикрепляет к ним сам дом.

Монолитный ростверк лучше соединяет сваи, но толщина его над сваей меньше, чем общая высота ленты. Удобно делать выпилы в коротких сторонах щитов и «надевать» их на сваю, получается что-то вроде шпоночного соединения, или монтировать днище вокруг них. Швы между щитов укрепляют дополнительно, обязательно понадобятся подпорки и распорки, контролирующие вертикальность и неподвижность боковых щитов. Ставят в опалубку собранный (либо собирают в ней) арматурный каркас и крепят его к оголовкам свай.

Чтобы каркас оказался погружен в бетон на нужную глубину, под прутки нижнего пояса подкладывают брусочки (можно подложить мокрые бетонные плитки) толщиной в 3-5 см. Если просто положить каркас на дно, очевидно, что нижние прутки окажутся незащищенными и будут выступать на подошве. Коррозия начнется быстро, ростверк долго не прослужит. Поэтому лучше подстраховаться и сделать нижний слой даже чуть больше 5 см.

Можно закрепить каркас в подвешенном состоянии, этому способствуют арматурные прутки свай и верхние распорки. В любом случае каркас закрепляется неподвижно – чтобы не сдвигался при заливке бетоном и не сползал вниз под своим весом и во время виброуплотнения.

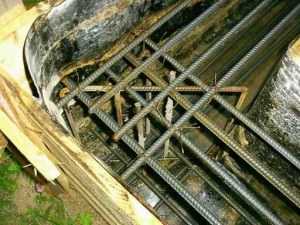

Армирование

Армирование ростверка на столбчатых сваях (1 и 4 – сваи, 2 – горизонтальные прутья арматуры, 3 – залитый бетоном ростверк)

Армирование нужно, чтобы повысить устойчивость к изгибу; без жесткой арматуры ростверк трескается при малейшей деформации. Поскольку на него действуют одновременно переменные нагрузки сверху (то есть вес здания) и снизу – давление грунта через сваи, постольку на армировании экономить нельзя.

Армирование ленточного ростверка

Армирование ленточного ростверка аналогично армированию ленточного фундамента. В балке ставят 2 (верхний и нижний) пояса армирования, каждый состоит минимум из 2 продольных прутьев, с вязкой через 30-40 см. Продольные прутья принимают всю нагрузку деформации ростверка – поэтому их диаметр не меньше 10-12 мм (лучше больше), а сечение – периодическое поперечное. Вертикальные прутки такие же. Поперечные прутки не берут нагрузку, их задача связать каркас в систему, отсюда для экономии они тоньше, порядка 6-8 мм, возможно применять гладкие.

Армирование монолитного железобетонного ростверка

Каркас должен быть при заливке покрыт слоем бетона минимум в 3-5 см – иначе есть риск коррозии арматуры. Итого, на каждую балку периметра требуется 4 длинных продольных прутка (желательно цельных или сварных), короткие прутки того же сечения для вертикальных стоек, короткие поперечные прутки и монтажная проволока.

Армирование плитного ростверка

Армирование плитного ростверка также аналогично армированию монолитной плиты: те же два пояса сетки армирования в 3-5 см вглубь плиты от поверхностей. Каждый пояс – сетка толстой арматуры переменного сечения, с шагом в 20-40 см. Пояса соединяются по вертикали того же диаметра прутками арматуры, все прутки соединены проволокой или сваркой.

Армирование свай

Все сваи при изготовлении армируются, «хвосты» прутков должны на 15-20 см выступать из оголовка. Поверхность оголовок свай обязательно надкалывается – чтобы создать шероховатую поверхность, лучше соединяющуюся с новым залитым бетоном. При монтаже прутки арматуры свай соединяются проволокой или сваркой с арматурным каркасом ростверка.

Процесс возведения столбчатого монолитного фундамента (нижние 3 изображения – 1. возведение опалубки с армированием, 2. заливка, 3. опалубка снята)

Строительство ленточного фундамента для бани – руководство по армированию, создании опалубки и другим тонкостям возведения ленточного монолитного фундамента.

Гидроизоляция фундамента всех типов.

Установка отлива на фундамент – как правильно выполняется монтаж отлива и какие ошибки не стоит совершать.

Заливка ростверка бетоном

Приготовление раствора и заливка опалубки уже подробно описаны в статье про создание опалубки ленточного фундамента. Процесс абсолютно идентичен, так что читайте и внедряйте.

orcmaster.com

Висячий ростверк — фото ростверка на винтовых сваях

Тип основания строения выбирается в зависимости от местных условий. Столбчатый фундамент с ростверком не имеет огромного распространения, по своей популярности он отстает от ленточного, но иногда именно он является наиболее целесообразным для основания дома. Столбчатый фундамент с ростверком имеет свои достоинства, его еще называют столбчато-ростверковый фундамент.

Особенности ростверка

Постройка дома строительными компаниями не каждому подойдет, так как эта работа стоит больших денег, а своими руками возвести дом – необходимо обзавестись как теоретическими, так и практическими навыками.

Главной частью дома является фундамент, но не каждому известно, что его можно возвести несколькими способами. Из нескольких интересных технологических решений – фундамент с использованием ростверка. Что такое ростверк фундамента?

Название не слишком распространенное, в переводе с немецкого значит строение из решетки.

Ростверк – это верхняя часть фундамента свайного или столбчатого, вся нагрузка распределена на несущие элементы сооружения. Эта конструкция состоит из плит или балок, которые связаны на поверхности земли между собой сваями и является опорой всего сооружения. Как правило, такой фундамент будет идеален для бань и саун, но применяется и для частных домов.

Изучая ростверк, фото вам поможет в этом вопросе, вы узнаете, что сам он применим и для фундамента из бревен и брусьев, которые станут началом строения дома из дерева.

Виды ростверков

Ростверк, фото которого можно посмотреть на нашем сайте, разделяют на три основных вида:

• высокий – находится выше уровня земли;
• повышенный – на уровне грунта;
• низкий – заглублен в грунт.

Материалами для ростверка могут служить бетон, железобетон, металл или дерево. Само название происходит от того времени, когда из деревянных брусьев делали решетку, а сверху устанавливали настил из досок.

Способы установки

Столбчатый фундамент с ростверком придает конструкции устойчивость. Как уже говорилось, в зависимости от вида ростверка, он устанавливается тремя способами:

• высокий ростверк будет установлен выше уровня земли;
• повышенный будет находиться на уровне грунта;
• низкий будет установлен ниже уровня земли.

Независимо от того, каким именно способом будет установлен фундамент с ростверком, будь-то висячий ростверк или углубленный, он имеет основную задачу – распределить всю нагрузку дома равномерно на несущие столбы фундамента.

От качества установки ростверка зависит устойчивость всего дома, поэтому к этой работе следует отнестись серьезно. Хозяин дома решит сам, какой именно материал выбрать для ростверка, фото на нашем сайте также поможет в выборе — это может быть бетонные или железобетонные столбы, иногда плиты, реже металл или дерево.

Металл имеет один недостаток – коррозия, дерево тоже может гнить, плиты слишком тяжелые для установки, понадобится грузоподъемник, а самым оптимальным вариантом является монолитный железобетонный ростверк.

Его использование обойдется намного дешевле хозяину особняка, только нужно помнить о том, что понадобится также мощный арматурный каркас.

Технология установки ростверка

Если участок вашего дома не позволяет снимать верхний слой грунта, тогда лучшим выходом станут столбы или сваи, которые заливаются на уровень грунта. После этого устанавливается боковая опалубка и на закинутую в опалубку арматуру заливается бетон. После полного остывания бетона, опалубка снимается и под бетоном на 20 сантиметров подкапывается грунт.

Сваи для ростверка

Ростверк на винтовых сваях можно расположить пятью способами:

• одиночный – сваи расположены каждая под своей опорой;
• ленточный – расположены равномерно по всему периметру постройки;
• полосами – сваи устанавливаются в два или больше рядов;
• кустами – сваи расположены только в тех местах, где большая нагрузка или под несущими колоннами;
• в виде поля – располагаются сваи рядами или в шахматном порядке.

Виды фундаментов в зависимости от способа установки свай:

• свайный или столбчатый фундамент, основанный на буронабивных опорах – в земле вырезают отверстия ручным или автоматическим методом, в которые устанавливают готовые опоры или из железобетона формируют самостоятельно;
• ростверк на винтовых сваях – такие сваи напоминают большой шуруп, который может вкручиваться в грунт;
• на забивных сваях – заостренные опоры вбивают в грунт.

Достоинства и недостатки

Если участок для постройки дома имеет тяжелый рельеф и сложную почву, тогда своими силами вам легко удастся возвести фундамент на винтовых сваях. Этот вид фундамента имеет ряд преимуществ:

1. Быстрота установки, особенно если использовать готовые железобетонные блоки.
2. Монтаж производится в любое время года.
3. Возводить дом можно сразу же после скрепления сваями конструкции.

Денис Никитин, Рязань.

dnevnik-stroika.ru

Как сделать ростверк свайного фундамента правильно

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь
  • ВсеКакой выбратьОтделкаУстройство

    Отделка фундамента камнем

    Выбор цокольной плитки для фасада

    Что такое цоколь

    Как закрыть винтовые сваи

• Сваи

fundamentaya.ru

Опалубка для ростверка фундамента: виды и устройство

Для постройки облегченных сооружений из дерева, пеноблоков, пенобетона, сэндвич-панелей и подобных целесообразно применение свайного или столбчатого фундамента с ростверком. Ростверк – это прочная опорная конструкция из армированного бетона или металла (например, из швеллеров), которая позволяет равномерно распределить нагрузку здания на все элементы фундамента.

Виды ростверка:

• низкий – углублен в почву и не выступает над ее поверхностью;
• высокий – расположен на значительной высоте относительно плоскости грунта;
• повышенный – выступает над землей, а нижняя часть ростверка находится на уровне поверхности грунта.

Для создания ростверка необходима опалубка, которая является временной формой для заливки бетонного раствора.

↑

Устройство опалубки ростверка

Наиболее распространенным материалом для создания опалубки являются деревянные доски. Такой материал легко поддается обработке и позволяет создавать опалубку своими руками без применения сложного инструмента.

Для создания опалубки понадобится такой минимальный набор материалов:

• комплект обрезных односортных досок 150х22 мм или 180х22 мм;
• брус сечением 4х4 мм или 5х5 мм для распорок и кольев;
• гвозди или саморезы по дереву;
• пленка из полиэтилена для укладки на дно опалубки;
• битумная мастика, которая выступает в роли гидроизоляционного слоя столбов или свай;
• при высоком типе опалубки – набор стяжных винтов.

При этом для монтажа опалубки понадобится минимальное владение лопатой, ручной пилой, молотком и строительным уровнем.

↑

Этапы создания опалубки

Процесс монтажа деревянной конструкции опалубки выглядит так:

• в зоне монтажа опалубки осуществляется зачистка грунта от растительности и мусора с помощью лопаты, топора и других инструментов. Опалубка для высокого ростверка может обойтись без этого этапа, так как она располагается над уровнем земли;
• сваи или столбы фундамента обмазываются битумной мастикой;
• весь периметр свайного или столбчатого фундамента засыпается песчано-гравийной смесью или песком (уровень этой подушки зависит от расчетного уровня дна ростверка). Для высокого ростверка на ножки из бруса укладываются доски под уровень. Ширина досок или подушки должна быть не менее ширины столбов или свай;
• через каждые два метра снаружи и изнутри вбиваются колья таким образом, чтобы их высота была на 20-25 сантиметров больше, чем высота ростверка. Колья вбиваются для вертикального удержания досок опалубки. Между парой кольев по ширине соблюдается строгое выполнение расстояния, равного ширине ростверка плюс двойной толщине досок. Торцы кольев соединяются поперечными планками для обеспечения жесткости;

• на песчано-гравийную подушку укладываются доски по ширине ростверка вдоль всей конструкции. Если предусмотрен уклон, то доски располагают соответственно. Для жесткости доски крепятся к кольям гвоздями/саморезами;
• на нижний ряд монтируются следующие боковые доски, прибивая или привинчивая их к кольям;
• опалубка под ростверк застилается на дне полиэтиленовой пленкой с целью гидроизоляции, а по краям прибивается гвоздями или скобами строительного степлера. Плёнка не позволяет цементному молочку впитываться в песчаную подушку и преждевременно высыхать раствору;
• в опалубку укладывается каркас стальной арматуры, которая увязывается к арматуре столбов или свай для прочности и надежности. При необходимости можно использовать сварку. Обязательным условием является соблюдение расстояния между арматурой и дном/стенками.

Монолитная опалубка ростверка позволяет получить единую жесткую конструкцию, которая равномерно распределит нагрузку будущего здания и не позволит его стенам негде проседать с течением времени. Она выполняется со строгим соблюдением герметичности и требует наличия деревянного дна.

Опалубка для ростверка фундамента хоть и создается простым образом, но обязательно должна быть выполнена с соблюдением всех геометрических размеров и уклонов. Расстояние между боковыми гранями и стенками наголовников не могут превышать одного сантиметра с каждой стороны, а столбы и сваи должны строго соответствовать проекту.

opalubok.ru

Опалубка для ростверка

Возведение облегчённых сооружений из пеноблоков, сэндвич-панелей или древесины чаще всего выполняется на столбчатом или свайном основании с ростверком. При изготовлении ростверка из бетона вам не обойтись без опалубочной конструкции. Мы подробно расскажем, как делается опалубка для ростверка.

Что такое ростверк?

Ростверк – это сплошная металлическая или железобетонная конструкция, которая покоится на сваях или столбах фундамента. Основное назначение ростверка в равномерном распределении нагрузки от сооружения на свайно-столбчатую конструкцию основания.

Ростверк можно сделать из металла, например, швеллера, или железобетона. В последнем случае понадобится опалубка под ростверк.

При этом стоит знать, что существует несколько видов ростверка:

• Заглублённый. Он полностью заглублён в почву, наподобие ленточного фундамента.
• Повышенный. Этот ростверк покоится на поверхности грунта. Верх конструкции возвышается над землёй на высоту цоколя.
• Высокий ростверк располагается на некоторой высоте от земли и не касается её.

Для изготовления монолитного железобетонного ростверка можно использовать опалубочную конструкцию, которую делают своими руками из досок или листовых материалов, или же купить готовые опалубочные наборы.

Для создания опалубки под ростверк применяют следующие материалы:

• доски;
• металлические конструкции;
• фанерные или дощатые конструкции в виде щитов;
• также щиты могут изготавливать из ОСП или ДСП.

Для частных строительных работ больше подходит деревянная опалубка. Её можно использовать несколько раз. Она вполне приемлема по цене.

Щитовая дощатая опалубка

Если опалубка ростверка будет делаться из дощатых щитов, то вам понадобятся:

• бруски сечением 4х4 см;
• обрезная доска из древесины хвойных пород толщиной 2,5 см;
• гвозди, саморезы;
• плотная полиэтиленовая плёнка для укладки в опалубку;
• для высокого ростверка понадобятся стяжные винты;
• битумная мастика для гидроизоляции столбов или свай.

Чтобы поверхность бетона после снятия опалубочной конструкции была ровной и гладкой, желательно для этих целей приобретать строганые доски.

Щитовая дощатая опалубка для свайного фундамента делается в такой последовательности:

1. Территория участка расчищается от мусора и растительности. При высоком ростверке этот этап можно упустить.
2. После установки свай или столбов основания их необходимо обмазать битумной мастикой для гидроизоляции.
3. Далее по периметру фундамента насыпается песок или песчано-гравийная смесь. Толщина слоя засыпки зависит от высоты стояния ростверка над уровнем земли. Чтобы обеспечить необходимую высоту дна высокого ростверка, делается конструкция из доски и бруса, который выполняет функции ножек. Ширина гравийной подсыпки или досок на ножках должна быть равна (или чуть больше) габаритов свай или столбов.
4. Теперь по периметру фундамента вдоль внешнего и внутреннего контура будущего ростверка вбиваются колышки с шагом 2 м. Высота колышек должна быть на 200-250 мм выше верхней грани ростверка. Каркас из колышков будет удерживать доски опалубки в вертикальном положении после заливки бетона. По ширине расстояние между кольями должно быть равно ширине ростверка плюс две толщины доски, которая будет использоваться для опалубки. Для придания конструкции дополнительной жёсткости можно соединить торцы колышек поперечными брусками.
5. Далее на гравийную или песчаную подсыпку укладываются доски на ширину будущей конструкции. Если нужно соблюсти уклон ростверка, то доски тоже кладут с наклоном. Дощатую подложку крепим к кольям при помощи гвоздей.
6. Теперь можно закреплять к кольям боковые доски. Для фиксации подходят гвозди либо саморезы.
7. Чтобы после заливки бетонной смеси влага не впитывалась в деревянные опалубочные конструкции, изготовленная опалубка застилается изнутри полиэтиленовой плёнкой. Если этого не сделать, то прочность бетонной конструкции будет ниже, чем требуется. Также плёнка не позволит раствору протекать в щели между досками.
8. После этого выполняется армирование конструкции ростверка. Для этого в подготовленную опалубочную конструкцию укладываются прутки арматуры. Для большей прочности арматурный каркас приваривается или привязывается к выпускам арматуры свай или столбов.

Важно: арматура укладывается так, чтобы после заливки бетона каждый пруток был заглублён в бетонную массу не менее чем на 5 см.

Опалубочные конструкции из древесных листовых элементов

Более прочная и удобная в использовании ростверковая и свайная опалубка получается из искусственных древесных листов – ОСБ, ДСП, фанеры. Однако для этих целей не стоит использовать незащищённые покрытием листы МДФ или ДВП по причине их высокой гигроскопичности.

При помощи лобзика или ручной пилы выкраиваем из листов заготовки для опалубочной конструкции нужного размера. Дальнейшие работы по установке стоек-колышков ведём так же, как описано выше. Потом к стойкам крепим при помощи саморезов заготовки из листовых материалов, формируя дно и стенки опалубочной конструкции.

Использование готовой опалубки

Готовая опалубка ростверка свайного фундамента позволяет сэкономить время на её изготовлении. Она собирается из готовых щитов прямо на строительной площадке. В комплекте идут специальные стойки с заострёнными концами. Их вбивают в грунт на расстоянии равном ширине ростверка плюс толщина двух щитов.

Верхние кромки щитов после крепления к стойкам дополнительно фиксируются, что не даст им сдвигаться в том или ином направлении. Для фиксации между ними вбиваются деревянные рейки. Дополнительно с внешней стороны могут использоваться специальные распорки. Они просто необходимы при изготовлении высокого и повышенного ростверка.

Если у вас возникли вопросы по изготовлению опалубки ростверка, вы можете задать их консультанту нашей компании, позвонив по указанным ниже телефонам.

opalubka-sten.ru
