Чтобы вырастить богатый урожай, необходимо затратить немало труда и времени. Поэтому очень обидно, когда не удается сохранить выращенные овощи, фрукты и ягоды долгое время. Холодильники слишком малы для того, чтобы вместить весь тот объем продуктового запаса, который обычно заготавливается для среднестатистической российской семьи. Поэтому постройка погреба на даче – не прихоть, а необходимость. Существует немало вариантов обустройства продуктового хранилища, но большинство из них очень дороги и сложны в строительстве. Однако есть и предельно простой в исполнении вариант – построить своими руками бетонный погреб из колец.

Преимущества и недостатки бетонных погребов

Как и любая другая разновидность таких сооружений, бетонный погреб имеет свои слабые и сильные стороны. О них необходимо узнать перед началом строительства.

Преимущества:

1. Прочность. Бетонные кольца легко выдерживают негативное влияние грунтовых вод и почвы, не подвержены сезонному смещению.
2. Простота конструкции. При обустройстве такого погреба нет необходимости возводить фундамент, укреплять стены и дно, выполнять сложные гидроизоляционные работы. С этой задачей может справиться человек, даже не имеющий строительных навыков и подобного опыта работы.
3. Долговечность. В среднем бетонные погреба можно эксплуатировать больше 20 лет. Хотя принято, что дольше этого периода использовать любой вид погреба, небезопасно.
4. Морозоустойчивость. Такой погреб можно обустроить на любой глубине – несмотря на уровень промерзания почвы. А если выполнить хотя бы минимальную гидроизоляцию, продукты в таком погребе никогда не замерзнут.
5. Экономия пространства. Погреб из бетонных колец возводится под землей, к тому же цилиндрическая форма колец обеспечивает максимальный объем при минимальной площади стенок.
6. Устойчивость к химическому воздействию и гигиеничность.

По сравнению с достоинствами, недостатков у бетонного погреба гораздо меньше, но они все-таки имеются:

1. Большой вес. Масса одного кольца варьируется в пределах 150-200 кг. Поэтому нередко возникают определенные сложности при транспортировке материала, а также его установке в нужное положение.
2. Хрупкость. При неравномерном распределении силы во время монтажа вся конструкция может треснуть.
3. Обустройства теплоизоляционного и гидроизоляционного слоев избежать не получится.

Выбор материалов

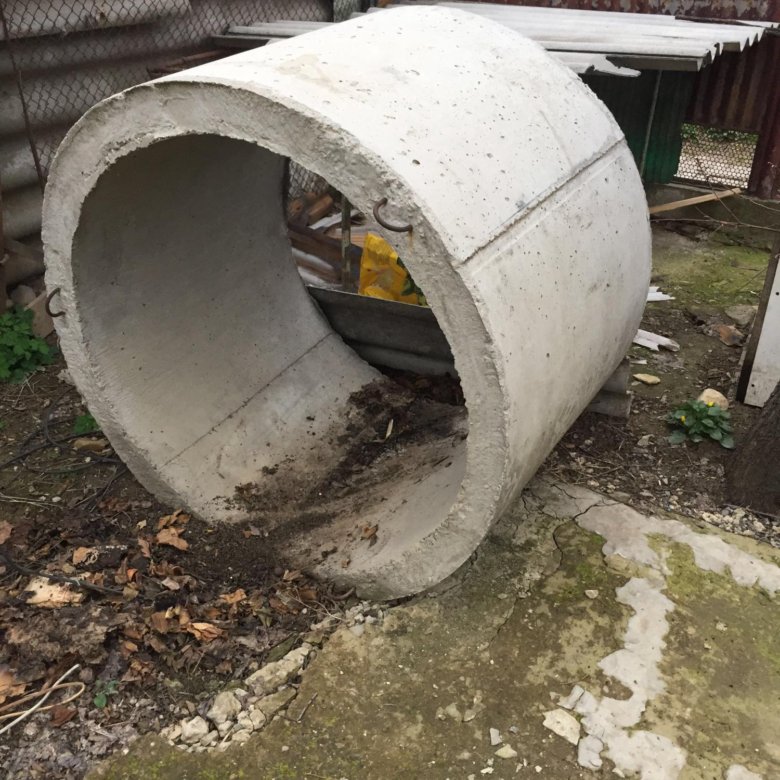

Обычно для строительства таких погребов используются бетонные кольца, применяемые для оборудования колодцев, небольших водоемов, канализации. Их можно купить на строительных складах или заказать из интернет-магазина с доставкой. Второй вариант может оказаться более экономичным.

Что касается размеров, то здесь главное значение имеет диаметр кольца. Строительные предприятия предлагают варианты от 50 до 200 см. Больше всего пользуются спросом кольца с диаметром в 1 м, однако для строительства погреба лучше купить материал размером побольше.

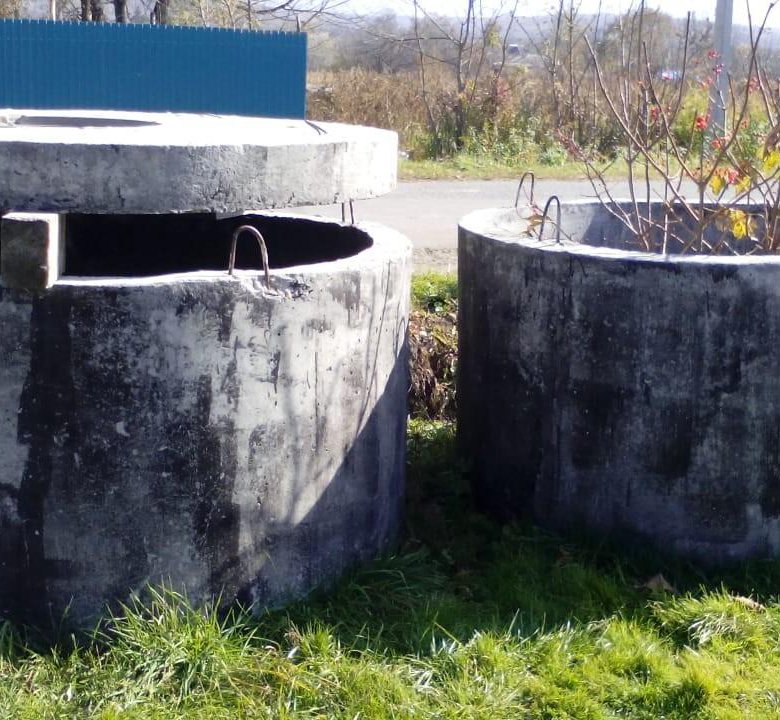

Различают 2 основных вида бетонных колец:

• Стандартные. При их установке используются металлические скобы и раствор. По надежности – это не самый лучший вариант, поскольку со временем даже металлические крепления могут погнуться. А при недостаточной гидроизоляции это может произойти очень скоро.
• С замковым креплением. Нижняя часть колец оснащается выемками, а верхняя – выступами. При монтаже кольца плотно соединяются между собой, и никакие внешние факторы не способны повлиять на их расположение.

Для хранения овощей может хватить и сооружения из одного кольца, но чтобы возвести по-настоящему вместительный бетонный погреб, необходимо как минимум два кольца.

Бетонные кольца можно сделать и самостоятельно:

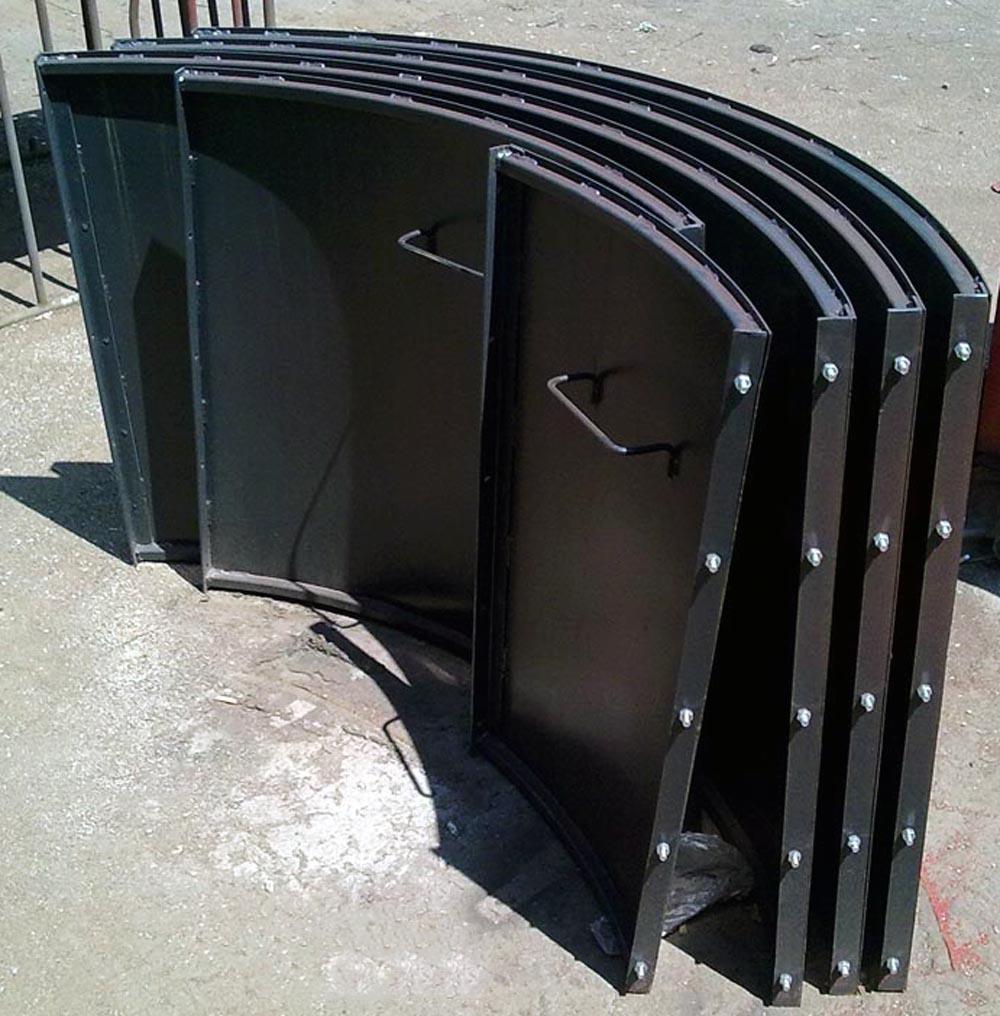

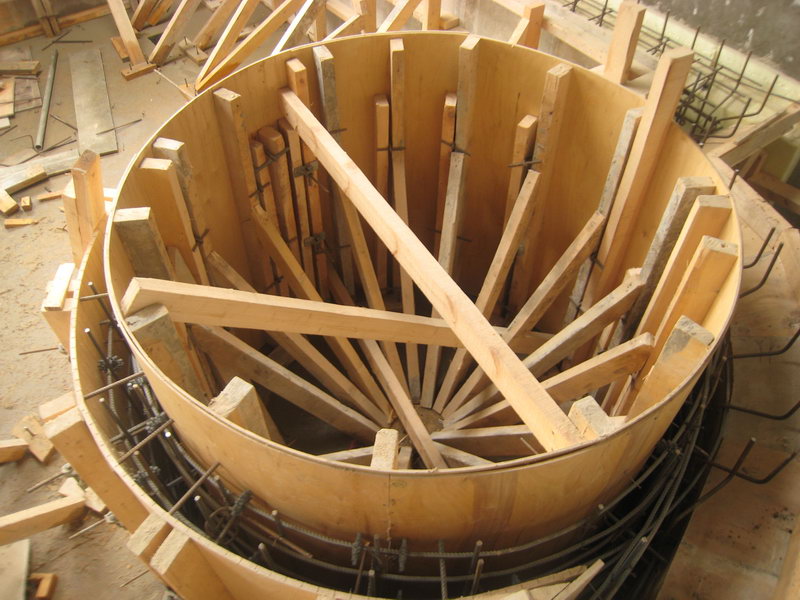

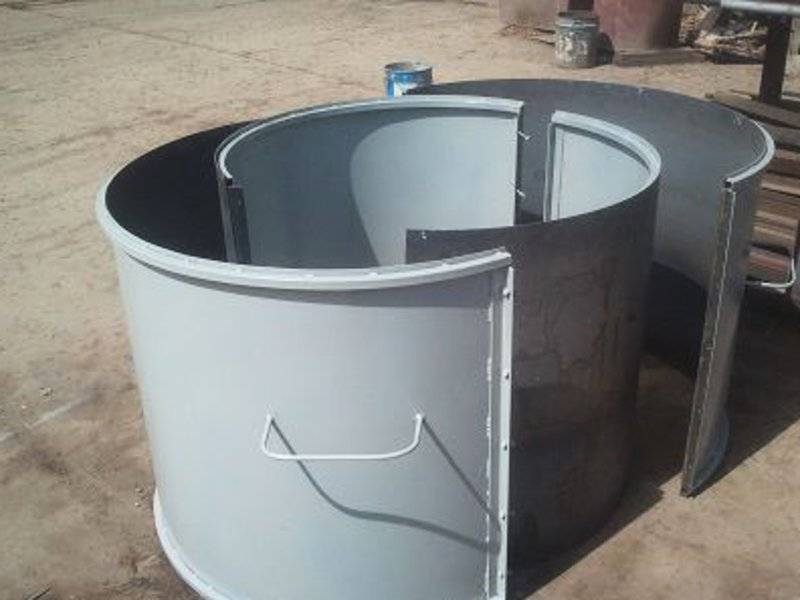

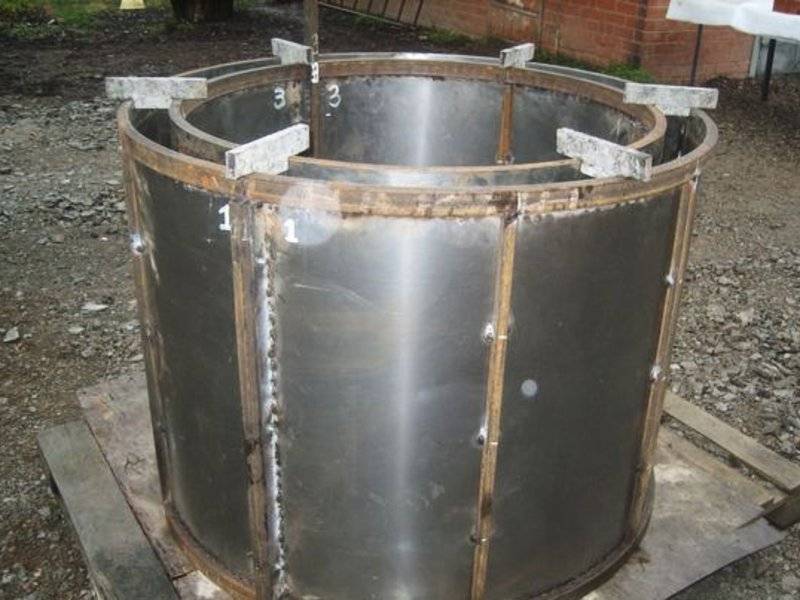

1. Выполняется опалубка из листов кровельного металла. Для кольца с диаметром в 1 метр размеры опалубки должны быть такими: высота – 1 м, длина внутреннего кольца – 2,5 м, внешнего – 3 м.
2. Опалубка должна состоять из двух полуколец, которые соединяются между собой широкими болтами и гайками.
3. Бетонная смесь замешивается в такой пропорции: песок, цемент и мелкий щебень — 2:1:4.
4. Между стенками опалубки устанавливаются стальные прутья арматуры – горизонтальные и вертикальные.
5. Готовая смесь тщательно вымешивается и заливается в опалубку. Раствор хорошенько вибрируется или уплотняется методом штыкования.
6. Опалубка снимается через 5-7 дней.

Строительство погреба из бетонных колец: пошаговая инструкция

Перед тем как сделать погреб правильно, необходимо ознакомиться с основными правилами его строительства. При возведении бетонного сооружения необходимо придерживаться следующей очередности:

1. Выкопать яму. Она в диаметре и глубиной должна быть немного больше, нежели размеры используемых колец. Это позволит без проблем разместить конструкционные элементы. После этого промежутки между стенами и замлей необходимо заполнить. Для этого чаще всего используется грунт вперемешку с осколками кирпичей. Это позволит прочнее зафиксировать кольца в нужном положении. При желании пустоты можно заполнить цементной смесью.
2. Обустроить дно будущего погреба. Раньше чаще всего его выполняли таким образом: на дно укладывается смесь из песка и щебенки, а сверху покрывается бетонным раствором. Теперь все чаще строители обустраивают дно цементно-песчаной стяжкой. Этот вариант лучше всего защищает погреб от скопления влаги.
3. Установить кольца на нужное место. При этом надо учитывать, что вес материала очень большой. Поэтому иногда дачники нанимают подъемную технику. Но этот способ довольно затратный. Чаще всего для установки приглашаются физически сильные друзья или родственники и потихоньку опускают кольца. Можно поступить хитрее – сразу же выгрузить кольца на месте будущего погреба и постепенно подкапывать под них. Однако этот способ имеет множество недостатков, поэтому он скорее является исключением, чем правилом, и используется преимущественно тогда, когда работу выполняет только один человек.
4. Соорудить крышу. Самый простой и надежный вариант – сколотить крышку из толстых деревянных досок, а сверху обить их рубероидом. Главное – не забыть оставить отверстие для вентиляции. Для этого можно использовать кусочек металлической либо пластиковой трубы.

Гидроизоляция

Даже бетонный погреб подвержен такому явлению, как коррозия. Она приводит к тому, что под воздействием неблагоприятных факторов стены сооружения со временем разрушаются. Кроме того, повышенное внимание необходимо уделить гидроизоляции швов конструкции (если для строительства использовалось больше одного кольца).

При появлении коррозии хотя бы на одном участке невозможно гарантировать, что строение прослужит долго. Чтобы этого избежать, выполняются внутренняя и внешняя изоляции:

• Для внутренней изоляции можно использовать на выбор – жидкое стекло или мастику.
• Для наружной изоляции подходит специальная мастика или самый обычный рубероид.

После завершения изоляционных работ все пустоты между кольцами и землей необходимо чем-нибудь заполнить. Для этого подойдет обычный грунт (в него можно добавить кирпичную крошку). Но самый надежный способ фиксации — бетонная смесь.

Внутреннее обустройство

Изнутри погреб из бетонных колец может быть оборудован по усмотрению хозяина. Как правило, возникают проблемы с монтажом полок – их приходится закреплять на полукруглой поверхности.

Обязательный атрибут такого сооружения – лестница. Она может быть сверху приварена к верхней части хранилища или же просто храниться в сарае, а при необходимости опускаться в погреб. Второй вариант не гарантирует полной безопасности при спусках и подъемах, поскольку лестница не закреплена и может немного смещаться. Чаще всего используются лестницы из металла.

Помимо крышки с отверстием для обеспечения дополнительной вентиляции в погребе можно разместить трубу. Она позволит хранить овощи круглогодично.

Дополнительно для защиты от влаги сверху можно соорудить небольшой домик со скатной крышей на высоте 70-80 см.

Лучше всего овощи перезимуют в таком подвале, если будут храниться в мешках. Дополнительно крышку сооружения можно накрыть соломой. При появлении конденсата на крышке и стеновых поверхностях, его следует своевременно убирать.

Вот вы и узнали, как сделать погреб своими руками по самой простой технологии, то есть с использованием бетонных колец. Этот вариант идеально подходит для тех, кто выращивает не очень много овощей и не нуждается в большом хранилище.

Строительство бетонных и металлических конструкций

Пробурить скважину – только полдела в вопросе водоснабжения частного дома. Его необходимо оборудовать, приобрести, установить и подключить. технологическое оборудование. Не самый затратный, но не менее важный этап работ — строительство и оборудование кессона для скважины.

Чтобы понять, как обустроить колодец для колодца, нужно знать, какие задачи он призван выполнять:

• Предотвратить попадание внутрь обсадной трубы талых вод, пыли и других загрязнений.

• Оборудование трубопроводов и оборудования от замерзания.

• Служат для размещения трубопроводов, запорной арматуры и, при необходимости, гидроаккумулятора с устройствами управления.

Защитное сооружение над устьями колодцев может быть выполнено в одном из следующих вариантов:

• Расположить колодец в пределах основного строения, тогда он будет в техническом помещении цокольного этажа. Решение рациональное и удобное для обслуживания, но требует бурения скважины перед строительством дома и тщательного планирования работ.

• Ранний колодезный павильон, который можно совместить с хозяйственным строением. Однако в холодном климате сложно обеспечить достаточную теплоизоляцию надземной конструкции. Возможно, потребуется дополнительно обеспечить отопление, что нерационально.

• Обойтись без защитной конструкции, установив скважинный переходник. Дешево, но крайне неудобно, могут возникнуть проблемы с обслуживанием.

• Наиболее распространенным техническим решением в бытовых условиях является устройство безозонового колодца (колодца), полностью продуваемого ниже уровня почвы. Преимущества этого варианта перед наружным павильоном заключаются в том, что кессон не занимает места над поверхностью земли и его нижняя часть находится в зоне положительных температур нерастворенного грунта, что позволяет экономить на отоплении.

Какие требования к Кессону

Как сделать скважину на скважину, чтобы впоследствии не возникало проблем в обслуживании водозаборных сооружений частного дома? Для этого подземное защитное сооружение должно соответствовать следующим требованиям:

• Исключать проникновение талых вод внутрь сооружения.Поверхностные микроорганизмы, попав на корпус, могут испортить воду, восстановить ее качество будет сложно и дорого. Кессон необходимо тщательно утеплить, но он не должен быть абсолютно герметичным: необходимо обеспечить ограниченный приток воздуха внутрь через щели в люке или специальные подведенные трубы.

• Внутри кессона должна поддерживаться положительная температура даже в самые сильные морозы.

Оптимальная схема индивидуального водоснабжения частного дома.Обратите внимание на изоляцию кессона

• Внутренние размеры должны позволять свободное обслуживание трубопроводов и оборудования. Много копий сломано о том, где разместить основное оборудование: гидроаккумулятор с автоматикой или насосную станцию. На основании многолетнего опыта мы настоятельно рекомендуем перечисленные устройства в доме, в теплом, сухом и относительно просторном техническом помещении. Как бы тщательно ни было обустроено обустройство бессонного колодца под водой, повышенная влажность и низкие температуры наносят ущерб водопроводу, даже несмотря на то, что он предназначен для эксплуатации в таких условиях.Страдают электрические контакты, при нарушении лакокрасочного покрытия активно корродируют стальные элементы. Кроме того, при необходимости содержания человека залезать в колодец и работать с инструментами в узком колодце не очень удобно.

Устройство забойного кессона. В доме установлен гидроаккумулятор. Слева — кожух со специальным оголовьем, водопровод в жилом доме. Справа — выводы для системы автополива и форсунки.Дополнительный электрический ввод может быть использован для обогрева колодца, если такая необходимость

• При размещении основного оборудования вне кессона — 0,8 х 0,8 м.

• При размещении основного оборудования внутри — 1 х 1,3 м при условии использования штатного бака-накопителя емкостью до 200 литров. Чем больше скважина, тем проще обслуживать оборудование.

Размеры кессона должны позволять проводить в нем ремонтные и сервисные работы

Типы кессонов для скважин

Существуют различные конструкции кессонов, конструкция может быть целиком построена на строительной площадке Или можно установить готовый блок.Подробнее:

Колодец для колодца из бетонных колец

Накопитель с кессоном из бетонных колец — Наиболее распространенное решение для частного дома. Заводские кольца диаметром 1-1,5 метра стоят относительно недорого, при определенной сноровке их можно установить без крана, с помощью ручной тали. Дно, как правило, выполняется монолитным, кольца устанавливаются на раствор. Швы между элементами тщательно проваривают цементно-песчаным раствором с высоким содержанием цемента (1:2-1:3), желательно с гидрофобными добавками.Крышка колодца стоит немного в стороне, а горловина к люку наращивается типовым элементом Либо выкладывают из бетонной плитки, обожженного керамического кирпича.

Горловина колодца бетонная От крышки до люка можно увеличить типовым кольцом малого диаметра

Либо выложить полнотелым кирпичом

Люки полимерные в зависимости от модели выдерживают нагрузку 0,8-5 тонн, стоят дешевле чугуна, при этом не ржавеют и выглядят эстетично. Люк не должен располагаться в распространении рельефа ни на пути дождевых, ни талых вод, чтобы вода не попадала через щели в кессоне.

Гидроизоляцию лучше выполнять снаружи, можно использовать рулонные битумно-полимерные материалы или цементно-полимерные смеси. Гидролизовать колодец под колодец своими руками цементным составом проще, обходится он дешевле, к тому же такие смеси разрешено применять как снаружи, так и изнутри подземных бетонных сооружений. Имеет значение, если кольца устанавливаются вручную, с помощью последовательной батареи.

Чтобы колодец под колодцем не блудил, его необходимо утеплить в зависимости от климатических условий.На бетонную крышку и под люк можно положить листы пенопласта, а круглые кольца и горловину обмотать вспененным полиэтиленом. При холодной зиме нужно утеплить пространство под люком. Утепление колодца можно производить изнутри, если позволяет место. Следует использовать негниющие, не впитывающие материалы.

Кессон монолитно-кирпичный

Заметно дешевле в расчете на материалы, однако заметно тяжелее устроить кессон для колодцев своими руками на стройплощадке из монолитного железобетона или кирпича.Также можно использовать бетонные блоки мелкого размера. При возведении монолитной конструкции много времени придется уделить возведению стального армирующего каркаса (шаг арматуры 8-10 мм — 10-20 см) и установке опалубки. Но если залить бетоном сразу на весь объем стен, на них не будет швов, что в колодцах от колец есть потенциальные плиты негерметичности. Добавляя в строительную смесь Б. гидрофобные и хорошо усложняющиеся добавки, можно получить водостойкий бетон, не нуждающийся в дополнительной изоляции от влаги.

Кладка из кирпича или блоков не получится идеально ровной. Чтобы наклеить на нее рулонную битумную гидроизоляцию, поверхность придется потрясти. Во избежание схватывания штукатурки и ее высыхания кладку можно покрыть снаружи цементно-полимерным гидроизоляционным составом, предварительно тщательно заполнив швы. Керамический кирпич должен быть только полнотелым и хорошо обожженным.

Более рациональный кирпичный колодец Цилиндрическая форма: меньше расход кирпича, выше прочность

Полимерные и стальные кессоны

В последние годы появилась возможность приобрести готовый модульный кессон для колодца из армированных полимеров.Как правило, имеет все необходимые технологические отверстия, оснащен люком, многие модели утеплены.

Выбор полимерных кессонов для колодцев по габаритам достаточно широк

Дешёвыми такие изделия назвать нельзя, однако работы по их установке относительно просты и занимают минимум времени. Вам нужно только открыть котлован необходимых размеров, устроить песчаную подушку, установить (правда сделать это вручную) конструкцию на место и сделать подпорку. При правильном монтаже полимерный модуль обладает лучшими гидроизоляционными свойствами по отношению к другим видам таких конструкций.Это является существенным преимуществом при строительстве в условиях высокого уровня грунтовых вод.

Ввод всех технологических коммуникаций заводских кессонов происходит в готовые отверстия через герметичные манжеты. Это надежно, быстро, удобно

Стальные ключи для колодцев прочнее полимерных, но стоят дороже, к тому же нуждаются в защите от коррозии и утеплении.

Внутреннее защитное устройство для колодца

Kembon оборудование для колодца своими руками — отдельная и большая тема, на нашем сайте вы можете найти подробные материалы о ней. Ограничимся лишь несколькими советами, которые могут быть полезны:

• Колодец не обязательно ставить плавно по центру колодца, сдвигать его, тогда центральная часть дна будет свободна, что облегчит монтаж и ремонтные работы.

• Не обрезайте кожух слишком низко, пусть он возвышается над дном помещения на 20 и более сантиметров. Если вода проникает через люк, она не попадает в колодец. Не спешите укорачивать трубу, сначала семь раз отмерьте.

• На кожухе обязательно установите специальный напор, он предотвратит проникновение загрязнений в места проникновения труб, а трос предотвратит трубу, а трос позволит надежно подвесить погружной насос. Устройство можно приобрести в готовом видео Либо собрать самому.

Устройство оголовка для буровой обсадной трубы. Зажимной хомут надежно фиксирует трубу питательной воды, Карабин предназначен для подвески насоса

• Внутри конструкции не помешает компактная лестница для спуска. При возведении бетонного или монолитного колодца стальные кронштейны в стенах несложные.

Не поленитесь установить лестницу для спуска еще во время монтажа стенки колодца. Обратите внимание, что дно этой конструкции выполнено из колодезного колодца. Она довольно дорогая, но прочная, осталось только забетонировать отверстие под люк

• В холодном климате желательно предусмотреть возможность обогрева колодца. Для колодца отлично подойдет нагревательный электрический кабель с термодатчиком, предназначенный для предотвращения замерзания ливневых вод.

• Устанавливайте люк на место только тогда, когда вы точно знаете отметку поверхности газона или дорожки, на которой он установлен.

• Если у вас в доме есть отдельный погреб или холодный подвал, вы можете использовать цессионный колодец при наличии свободного места.

При использовании колодца в качестве хранилища для овощей и заказа необходимо соблюдать гигиенические требования, в колодец не должны попадать загрязняющие вещества, должно просматриваться состояние продукции, наличие повреждений. Потребуется дополнительная вентиляция

На видео показано устройство колодца с кессоном: от котлована до установки гидроаккумулятора и запуска оборудования

Металлоконструкция

«Самодельный Мастер» Из материалов в статье должно быть понятно, как сделать скважину для колодца самостоятельно. Но, если у вас нет строительных навыков, вы не готовы уделять этим работам достаточное количество своего времени, рекомендуем доверить обустройство кессонной скважины ответственным профессионалам.

Когда к. загородный дом нет возможности подвести водопровод, то остается один выход — пробурить скважину на питьевую воду. Но это только половина. Для полноценной работы нужно сделать кессон и обустроить колодец.

Поэтому следующим этапом становится водопровод и установка необходимого оборудования. Вот и возникает резонный вопрос – как сделать кессон своими руками. Ведь от правильности его возведения напрямую зависит снабжение дома чистой водой.

Кессон и его назначение

На самом деле это яма. Основная функция – защита колодца от замерзания, мусора и талых вод. Поэтому он должен иметь соответствующую глубину. Обычно высота кессона делается около 2 метров, таким образом достигается сразу две цели:

1. Схема колодца и водопровода не замерзает.
2. При такой высоте удобно проводить профилактические работы.

Еще одним назначением кессона является установка оборудования, необходимого для полноценной работы скважины.А это позволяет экономить полезную площадь в жилых помещениях.

Основные требования для Kesson:

• достаточных размеров для скважинного оборудования и удобства работы;
• герметичность стен;
• коррозионная стойкость;
Изоляция
• .

Устройство кессона для колодца довольно простое:

• до входа в кожух;
• вверху — люк, через который можно попасть;
• сбоку — технические отверстия для разводки коммуникаций.

Емкость можно приобрести готовую, либо сделать самостоятельно. В случае самостоятельного изготовления обычно используются такие варианты:

• из металла;
• из бетона, кирпича;
• из пластикового контейнера.

При самостоятельном изготовлении нужно правильно рассчитать размер ямы. С одной стороны, в нем должно было поместиться все оборудование, и его было удобно обслуживать. А с другой стороны, значительное увеличение размеров кессона повлечет большие затраты.

Кирпичный карьер

Изготовление кессона для колодца своими руками из кирпича – это самый простой и доступный вариант для домовладельца. При этом для возведения такой конструкции не требуется иметь большой опыт в строительстве.

Материалы для изготовления:

• кирпич;
• цемент марки М400;
• песок, щебень;
• щиты опалубочные;
• арматура, металлический уголок.

Чтобы сделать цессон для скважины из кирпича своими руками вам понадобится такой инструмент и оборудование:

• бетоносмеситель — без него можно обойтись, но тогда строительного процесса мало, что трудоемкость работ возрастет, но в разы.
сварочный аппарат
• ;
• болгарский;
• уровень, лопаты, ведра.

Кирпичный кессон можно разделить на три части:

1. Фундамент и полы.
2. Стены;
3. Крышка и люк.

Вообще, еще до выбора материала изготовления завесы необходимо учитывать, что кирпичный кессон для колодца не герметизируется. Поэтому нет смысла делать кирпичную завесу, если уровень грунтовых вод на участке выше 4 метров.

Кирпичный карьер

Как сделать основание для кессона

Изначально необходимо сделать чертеж и правильно рассчитать размеры приямка исходя из габаритов устанавливаемого оборудования. В конструкции можно предусмотреть выход наружу только через люк. Те. Основной покров опускают ниже уровня земли, а в дальнейшем просто засыпают. Такой подход положительно сказывается на микроклимате внутри ямы – становится теплее, т.к. уменьшается площадь контакта верхней части с воздухом.

Котлован

делается на 50-60 см шире ямы. Во-первых, так удобнее работать, а во-вторых, потребуется дополнительное место для последующей обсыпки и утепления стен.

После того, как размеры котлована определены, необходимо вырыть котлован. На этом этапе определяется технология изготовления фундамента и основания.

Вариантов здесь два:

1. Сделать монолитное основание.
2. Сделать фундамент ленточный, а подушку из щебня и песка.

В целом второй вариант предпочтительнее, т.к. сквозь щебень легко скапливается конденсат. А через бетонный пол вода не пройдет.

Определите, как правильно сделать причину. Для этого вам нужно будет исследовать почву в яме. Делать это лучше всего весной, т.к. в это время года самый высокий уровень грунтовых вод. Далее логика простая, если грунт влажный — делается монолитное основание, а если сухой, то можно ходить подушкой из щебня.

Если требуется залить основание бетоном, то это делается в такой последовательности:

• котлован заглублен по всей площади на 20-30 см;
• дно засыпается песком и трамбуется, при этом песок обильно проливается водой. Толщина подушки делается 10-15 см;
• после высыхания вся площадь покрывается гидроизоляцией. Можно использовать полиэтиленовую пленку или другой материал;
• арматура укладывается на основание, толщиной 8-10 мм.Она ложится на подложку, чтобы не касаться дна;
• после этого все заливают бетоном. Слой делают 10-15 см.

К последующим работам можно переходить, после того, как база будет хорошо схвачена.

Изготовление котлована

При кладке стен необходимо предусмотреть места для водопровода и электрики. Для этого гильзы изготавливают из металлической или пластиковой трубы. Также необходимо сразу предусмотреть организацию вентиляции.Стены можно сделать в Полкирпиче, этого достаточно. Кирпичный кессон фото:

Брик Кессон

Этапы изготовления кессона для колодца своими руками:

• для кладки необходимо подготовить фундамент. Для этого по периметру делается яма в 50-60 см. Ширина канавы 15-20 см. Дно песочное с подушкой из песка, подушка 10-15, используется подушка.
• в зависимости от погоды нужно будет подождать около недели пока не освободится фундамент.После этого можно будет приступать к кладке стен. В это время фундамент накрывается пленкой;
• фриатный кирпич, обычно начинают с углов. Кстати, для кессона можно использовать б/у материал — так выйдет гораздо экономичнее, да и на крепость не повлияет. Цементный раствор Смешивается пропорция 1 часть цемента на 3 части песка;
• чтобы яма не получилась заваленной, между углами первого ряда есть диагональ – так проще всего получить правильный квадрат или прямоугольник;
• в процессе работы требуется контролировать рихтовку кладки с помощью уровня;
• как только стены будут готовы, их нужно оштукатурить и вскрыть специальной грунтовкой, а снаружи проложить гидроизоляцию.

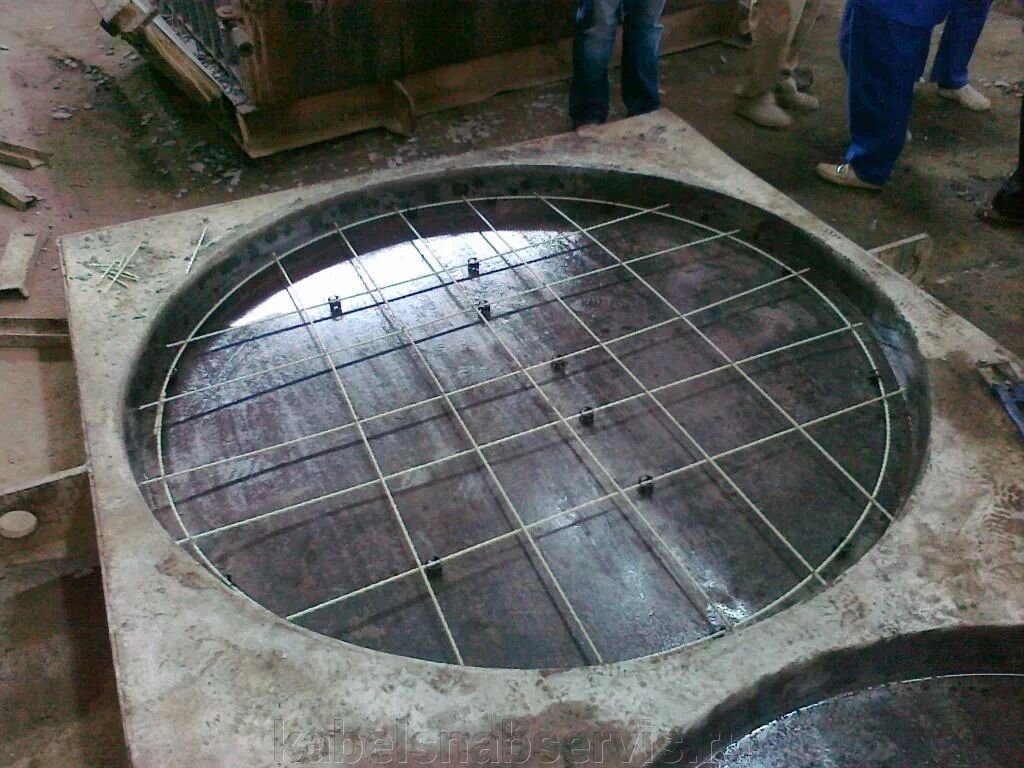

Следующий этап – изготовление крышки. Его можно сделать своими руками из металла или отлить из бетона. Оба варианта подойдут хорошо, но у металла есть один недостаток – он подвержен коррозии.

Производство бетонного покрытия:

• для отливок нужно будет сделать опалубку. Проще всего использовать для этого толстые доски;
• в опалубке необходимо предусмотреть достаточные размеры люка, чтобы оборудование можно было опустить и залезть во внутренний кессон;
• люк также может быть отлит из бетона, для чего сделан дополнительный короб, либо выложен из кирпича;
• внизу обязательно ставится бэкап;
• также в опалубке предусмотрены все необходимые технологические выводы, такие как вентиляция и летний кран для воды;
• толщина покрытия делается 10-15 см, по центру укладывается арматура и все это заливается бетоном.

На этом основные работы по изготовлению кессона будут завершены. После застывания бетона яму засыпают глиной, а крышку землей. Изнутри поверхность утеплена пенопластом.

Опалубка для Luca

Изготовление металлического кессона

Еще один вариант, как сделать циссон для колодца своими руками, это использование металла. В этом случае можно пойти двумя путями:

1. Острова Кука Сиссона. листовой металл.
2. Используйте металлическую трубу в качестве основы.

Оба варианта недешевы, т.к. материалы и работа влезают в копейки. Но, если навыки позволяют приготовить его самостоятельно, имеет смысл рассмотреть этот вариант. Металлический кессон фото:

Металлический конус

Производство

Для изготовления вам понадобится:

• сварочный аппарат;
• болгарский;
Листовой металл
• толщиной 4-5 мм;
профильная труба
• 40*25 или уголок 50*50 для усиления каркаса;
Грунтовка по металлу
• и краска.

Принципиальное устройство кессона для колодца из металла не отличается от кирпичного. Отличие заключается лишь в том, что металлическая тара сначала изготавливается, а потом уже устанавливается на место.

Как сделать кессон для колодца из листового металла:

• изначально делается чертеж, на котором отмечаются габаритные размеры кессона и все технологические отверстия. Затем рассчитываются на разделочный лист;
Ставятся и вырезаются металлические заготовки
• , при этом стеновые панели желательно делать все одной деталью — каждый сантиметр сварного шва, это потенциальная угроза протечки;
• теперь конструкция сварная.Начинать сборку нужно снизу, к нему прихватываются все боковые панели, после чего делается труба по периметру;
• приветствуется верхняя часть;
• необходимо предусмотреть люк для входа. Его можно сделать из подходящей по размеру металлической трубы сбоку или сварить из листа короб высотой 30-40 см;
• после кессонного клина необходимо проверить швы на герметичность. Для этого их изнутри конструкции натирают мелом, а затем емкость хорошо поливают водой.На веле будут хорошо видны места протечек;
• последний этап — гидроизоляция. Снаружи кессон лучше всего обработать битумной мастикой, а углы поплакать гидроизоляцией. Изнутри — вскрыть грунтовкой и краской по металлу.

После нанесения краски конструкцию желательно утеплить. Для этого лучше всего использовать пенопласт – он недорогой и имеет низкую теплопроводность. Чтобы установить кессон, понадобится подъемник, т.к. его вес получится немаленьким.

Монтаж металлического кессона

Цемент из пластика

Металл, есть один существенный минус — подвержен коррозии. Чтобы его избежать, придется периодически обновлять лакокрасочное покрытие. Поэтому есть еще один распространенный вариант, как сделать кессон своими руками. Это использование пластикового контейнера.

• не подвержен коррозии;
• легкий;
• просто смонтировать;
• если вы покупаете контейнер, который был в употреблении, это будет очень дешево.

Из минусов стоит отметить низкую жесткость конструкции.

Как сделать кессон из пластика Емкость:

• сначала нужно определиться с размером. От этого будет зависеть выбор мощности. Есть два варианта — использовать большую бочку или еврокуб;
• при выборе емкости стоит обратить внимание на размер крышки – лучше всего, чтобы ее диаметр позволял опускать оборудование без дополнительного расширения;
• подготовка ствола заключается в проделывании необходимых отверстий под сантехнику и вход в кожух.

Главный минус таких кессонов заключается в их малом весе. Если почва находится на земле, то зимой контейнер можно легко вытолкнуть. Или того хуже — сплющенный напором почвы простоты.

Утепление пластиковой емкости

Поэтому перед установкой требуется правильно подготовить яму. Для этого на дно делается песчаная подушка, а сверху заливается бетонная стяжка с армированием. После того, как кессон установлен, его нужно залить бетонным раствором.

Керамзит – он будет служить утеплителем. Толщина заливки делается 20-30 см. Предварительно ствол можно вращать алюминиевой фольгой. Так как кессон опускается ниже уровня грунта, делается опалубка люка и заливается бетон.

Верхняя часть входа закрывается металлическим уголком, а к получившейся раме приваривается крышка. После высыхания бетона кессон засыпают землей.

Таким образом, существует несколько вариантов самостоятельного изготовления кессона.Все они имеют свои плюсы и минусы, но самое главное, что все они будут хорошо справляться со своими функциями. А какой способ изготовления выбрать, каждый должен решать сам.

Видео

Как сделать циссон для скважины из кирпича и бетона. Смените устройство на колодец.

Для круглогодичной эксплуатации скважины на воду во избежание замерзания насосной станции и трубопровода потребуется изготовить кессон.

Кессоны бывают нескольких видов:

• Бетон (бетонные кольца или опалубка).
• Кирпичная кладка.
• Металл.
• Пластик.

Металлические и пластмассовые кессоны применяются при изысканиях высокого уровня грунтовых вод. Герметичная конструкция исключает просачивание грунтовых вод в кессон.

Металлические кессоны изготавливаются из металлических листов толщиной 3 — 4 мм методом сварки. Защиту от коррозии выполняет наружное покрытие битумом, а внутреннее покрытие грунтовкой.

Аналогичный вариант пластиковые кессоны, они полностью герметичные, в продаже разные размеры.Пластиковый кессон устанавливается на бетонную подушку, пространство между стенками и грунтом заполняется песчано-цементной смесью (5:1).

Трос бетонных колец требует применения грузоподъемной техники, так как вес колец довольно большой. Используются кольца диаметром 1,5 – 2 метра.

Если уровень грунтовых вод низкий на участке, где уровень грунтовых вод низкий, то наиболее оптимальным вариантом будет изготовление самостоятельно кессона из кирпичной кладки.

Строительство кессона начинается с рытья поилки над колодцем, нужно углубить примерно на 2, 5 метра.

Дно можно засыпать и утрамбовать слоем щебня 30 см, но надежнее изготовить бетонную плиту толщиной 20 см.

Для этого нужно выровнять дно подвала, сверху поставить стеклянные мешалки, сделать армирование и залить бетоном.

Стены выложены из кирпича, на бетонную плиту в местах кладки кирпича нужно положить гидроизоляцию, можно использовать битумную мастику. На уровне нижних рядов кирпичной кладки необходимо предусмотреть назначение трубопровода от колодца к дому.

После полной выкладки стен кессона пространство между кирпичной кладкой и стенками котлована засыпается грунтом.

Далее нужно будет сделать верхнюю плиту и люк. Для этого нам нужно сделать опалубку на подпорках, можно использовать рихтовку, фанёр и другой доступный материал. Желательно заранее предусмотреть вывод трубы для летнего полива и вентиляционное отверстие, под вентиляцию можно использовать водопроводную трубу 110 мм, но наличие вентиляции не обязательно.

Армирование арматуры изготавливают и заливают бетонным раствором, толщина верхней плиты 10 — 15 см.

Так как колодец периодически требует обслуживания, то верхнюю крышку кессона желательно располагать прямо над колодцем.

Стену кессона вместо кирпичной кладки можно вытянуть из бетона. Для этого потребуется сделать опалубку, установить арматуру и залить бетоном.

Чтобы организовать автономное водоснабжение частного дома или дачного участка, недостаточно просто пробурить скважину.Потребуется создание комплексной инфраструктуры для обслуживания и эксплуатации водозаборной системы. Одним из важных элементов является кессон – устройство, защищающее устье скважины от негативного воздействия внешних факторов. Кабель-контейнер можно купить или изготовить самостоятельно.

Необходимость установки кесона на скважину

Большинство колодцев используются для круглогодичного обеспечения дома водой. Однако для этого необходимо обеспечить положительные температурные показатели конструкции изголовья.Бесперебойная работа скважины в зимний и летний период Возможна при установке кессона.

Кессон представляет собой герметичный контейнер, заглубленный в грунт, в котором размещается оборудование для колодца. Кессон защищает основные технические узлы от замерзания и негативного воздействия факторов внешней среды.

Если водозабор проводится возле дома, то можно разместить батарею и гидроаккумулятор в подвале помещения. В случаях, когда скважина находится достаточно далеко, обязательно необходимо защитить насосное оборудование, фильтрующую установку, манометр, автоматику, колодцы и трубы.

Таким образом Кессон решает ряд вопросов эксплуатации:

• защита сети и оборудования от воздействия минусовых температур;
• предотвращает попадание дождя и снега в гидравлическое устройство;
• установка комплекса оборудования для функционирования скважины;
• возможность подключения напорной линии к водопроводной сети.

Конструкция кембона: основные узлы и принцип действия

Kesson имеет простую конструкцию.Контейнер изготавливается из различных водопроницаемых материалов, обеспечивающих герметичность. Для поддержания в кессоне температуры выше 0°С его устанавливают в незамерзающие (нижние) слои грунта. Поверхность выведена на поверхность, через которую можно свободно попасть в кессон. Верхняя крышка обязательно утепляется.

Часто дверца для открывания люка выполняется двойной конструкции: первая крышка располагается на уровне почвы, а вторая на 20-30 см выше.

Кессон дополнительно комплектуется:

• выпускные отверстия (лодочки, рукава или ниппели) для подвода воды и горловины колодца, а также подвода питающего кабеля;
• система вентиляции;
• Резервный выход с шаровым краном для использования воды в хозяйственных целях, например для полива участка в летний период.

Средние размеры кессона составляют 2 м в глубину и 1-1,5 м в ширину.

К кессонам предъявляются следующие требования:

• Прочность и устойчивость кровли/стенок кессона к внешним воздействиям;
• наличие в емкости люка/двери, обеспечивающих доступ к водопроводу и самому колодцу;
• минимальный размер кессона, в котором будет располагаться оборудование – 1,5*1,5 м;
• диаметра защитной емкости должно хватить для размещения комплекса оборудования и обслуживания скважины.

Разновидности керновых тел для колодца

Все виды кессонов классифицируются по двум основным критериям: материал изготовления и форма.

Характеристики оборудования во многом определяются материалом конструкции.

Пластиковые кессоны имеют небольшой вес, просты в установке и устойчивы к повышенной влажности. Дополнительным плюсом является отличная герметичность контейнера. Недостаток пластикового кессона – относительно низкая жесткость конструкции.Минимизировать этот минус поможет обустройство бетонного кожуха.

Бетонный кессон отличается высокой прочностью и долговечностью. Главный недостаток таких конструкций – сложность монтажных работ. При установке кессона из бетонных колец придется привлекать грузоподъемную технику и оплачивать их услуги.

Кирпич Кессон изготавливается методом кирпичной кладки. Для придания таким конструкциям надежности необходим защитный слой, обеспечивающий герметичность.Соорудить кессон можно из остатков или обрезков кирпичей, оставшихся после постройки гаража или дома. Это позволит сэкономить на покупке нового материала.

Кессон металлический Выполняется из нержавеющей, конструкционной стали или алюминиевых сплавов. Корпус имеет хорошую прочность, противостоит механическим нагрузкам, и в то же время за счет гибкости предотвращает появление трещин. Толщина металлических кессонов не менее 3 мм. Обязательным условием долговечной эксплуатации является нанесение качественного антикоррозийного покрытия.

По форме защитные конструкции делятся на несколько видов:

Кессоны квадратные
• изготовляют из металлических листов, пластмассовых, бетонных или кирпичных резервуаров;
• круглые площадки — обычно пластмассовые модели или кессоны из бетонных колец;
Резервуары прямоугольной формы
• применяются при необходимости дополнительного оборудования (фильтры, расширительные баки и т. п.).

Изготовление кессона для колодца своими руками

Монтаж троса для колодца для каждого из описанных типов резервуаров несколько отличается.Однако при создании любого типа кессонной емкости необходимо провести ряд подготовительных упражнений.

Подготовка места под кессон

Кессон для бурения кирпича своими руками: видео

Бетонный кессон для колодца своими руками

Для создания котлована из монолитного бетона потребуются следующие материалы:

• цемент М-400 и выше;
• щебень фракция около 30 мм;
• брус и щиты опалубочные;
армирующая сетка
• ;
• песок речной;
гидроизоляционный материал
• .

Инструменты для работы:

• сварочный аппарат;
• бетономешалка;
перфоратор
• ;
• болгарский;
• штыковая лопата;
• ведра, рулетка, строительный уровень и тромбовер;
• гвоздей и молоток.

Способ изготовления бетонного кессона:

Самостоятельная установка кирпичного кессона

Для изготовления кирпичного кессона для колодца своими руками необходимо подготовить:

• щебень фракцией до 25 мм;
• цемент М-400;
• песок;
гидроизоляция
• ;
• деревянных балок или металлической арматуры для создания перекрытий;
• кирпич.

Инструменты понадобятся те же, что и при обустройстве бетонной ямы.

Алгоритм выполнения строительных работ:

Установка металлического кессона для колодца своими руками

Популярным решением является формирование кабельного бака из металла. Вы можете приобрести готовый корпус и установить его в подготовленную кошечку или собрать контейнер самостоятельно. Но для этого нужно иметь некоторые навыки сварки.

Важно! Шов является потенциальным источником развития коррозии.Поэтому при изготовлении необходимо отказаться от большого количества швов. Оптимальный вариант – создание кессона цилиндрической формы из металлического листа.

Последовательность сварочно-сборочных работ при изготовлении металлических кессонов своими руками:

Установка пластикового кессона

Особенности установки пластикового бессонного колодца своими руками:

• пластиковый бак устанавливается на деревянные балки, после чего заливается корпус;
трубопроводы и кабели
• лучше иметь пластиковые трубы;
• гидроаккумулятор, автоматику, насос и другое оборудование следует размещать от стенок кессона на расстоянии 5-10 см;
Кессон пластиковый
• желательно дополнительно укрепить в приямке под арматуру и бетонную стяжку;
• при установке пластикового бака рекомендуется оборудовать бетонную подушку.

Монтаж пластикового творожника ручной: фото

Важно! Пластмассовая гибкость имеет некоторые эксплуатационные преимущества перед металлическим корпусом. Даже если полимерный резервуар немного «поведет себя», герметичность кессона не нарушится.

Обустройство колодца своими руками без кессона: применение переходника

Альтернативный способ обеспечения дома круглогодичной подпиткой с колодцем – установка переходника.

Переходник-бездельник для вывода труб из колодца ниже уровня промерзания грунта. Оборудование состоит из двух частей:

• первая часть закрепляется на обсадной колонне и выполняет роль герметизирующего узла выхода водопровода, подающего воду в дом;
• вторая часть съемная, фиксируется с первым элементом на «Хвост Ласточки»; Эта деталь устанавливается на трубу, прикрепленную к насосу.

Адаптер wellgrade имеет ряд преимуществ:

• простота монтажа, компактность — нет необходимости возводить громоздкие конструкции кессонного типа;
• низкая стоимость — покупка переходника обойдется дешевле строительства еще одного защитного резервуара;
• возможность скрыть колодец полностью под землей.

Установка адаптера: видео

Обычное городское водоснабжение через централизованную систему нечасто доступно в условиях загородного дома. Приходится создавать индивидуальные водозаборные устройства. В то же время их использование связано с определенными трудностями. Одним из препятствий являются климатические условия эксплуатации, порождающие необходимость защиты оборудования от замерзания в зимний период. Актуально также препятствовать вмешательству вандалов.

Что такое очиститель для колодца

Любое водозаборное устройство на участке должно быть защищено от внешней среды.Ведь это же крышки разного дизайна. Но когда речь заходит о кессоне, понятно, что объектом внимания становится колодец. Кессон представляет собой углубление в земле, предназначенное для защиты дорогостоящего оборудования и устройств от всех любителей наживы. Кроме того, набивка кессона должна быть защищена от воздействия морозов и сезонных движений грунтов.

На кессоне показано устье скважины с выносным насосом или водозаборная труба от погружной установки. Кроме того, в кессоне имеется распределительный узел с компоновкой различной автоматики подачи и управления водой.Может быть расширительная мембрана Buck. Отрицательные температуры Можно быстро вывести все это оборудование, если кессон устроен не по правилам.

Надежный кессон не только удерживает оборудование, но и позволяет удобно его обслуживать

Это сооружение погружено в землю ниже точки водонепроницаемости. Обычно он располагается на глубине 1-2 метра в зависимости от климатических условий региона. Поэтому дно кессона должно располагаться в соответствующем углублении.Кессон также предназначен для защиты оборудования от разрушительного действия воды из окружающих его грунтов, поэтому он должен быть абсолютно герметичным.

Типы кессонов

В основном классификация этих конструкций происходит в соответствии с материалом, из которого они изготовлены. Бывают такие кессоны:

1. Кирпич, выложенный из силикатного кирпича или газобетонных блоков. Связующий раствор также должен быть наделен гидрофобными свойствами. Фундамент бетонный, залит перед кладкой.
2. Корпус монолитный бетонный, устраиваемый на отдельно залитом бетонном основании.
3. Кессоны из бетонных колец. Основные требования к ним – надежная гидроизоляция. Их также устанавливают на бетонное основание.
4. Пластиковый кабель Камеры. Они абсолютно герметичны, не имеют большого веса и могут иметь разные размеры. Установка таких кессонов производится в специально опрокидываемые кувшины. Опасность в том, что при весенних паводках он может просто выдавиться из почвы. Чтобы этого не произошло, кессон крепят к анкерной бетонной плите или устанавливают поверх земли.Но в этом случае нужно дополнительно утеплить его корпус.
5. Металл. Эти кессоны прямоугольной формы А изготавливаются из листового металла и сортовых профилей, а также из труб большого диаметра, которые легко найти на вторичном рынке.

Все кессоны снабжены входным люком для проникновения внутрь и проведения ремонтно-профилактических работ.

В большинстве случаев кессон погружают в землю и крепят к бетонной плите, которая удерживает его от выталкивания из грунта морозным порошком

В составе кессонов бывают:

1. Малый, С.внутренние размеры от 90 сантиметров. Напуск на них должен быть от 60 сантиметров. В таких устройствах можно разместить только насос.
2. Средние — до 1,8 метра, позволяют достаточно удобно производить ремонтно-профилактические работы.
3. Большой — до 2,5 метров, позволяющий разместить оборудование, контролирующее подачу воды, освобождая жилой дом от шума насосной станции и других неудобств.

Фотогалерея: Различные виды бессонников для колодца

Кессонное устройство

Глубина размещения емкости должна превышать уровень грунтовки грунта.Размещение кессона производится на дренажной подушке из песка и гравия, устраиваемой на дне котлована. Его ширина должна быть примерно полметра. больше, чем размер Емкость, чтобы иметь возможность устроить внешний амортизирующий слой. Такая установка характерна для металлических или бетонных кессонов. Для других видов необходимо основание из бетонной плиты.

Внутри кессона конец кожуха, в котором уступ колодца размещен с водозаборным погружным насосом или выносным центробежным насосом.Дополнительно могут быть:

1. Оборудование для фильтрации колодезной воды.
2. Расширительный мембранный бак.
3. Система управления насосным и другим оборудованием.
4. Запорная арматура и система ввода трубопровода.
5. Воздухозаборная трубка, предназначенная для влажного воздуха из кессона. Это предотвращает образование конденсата внутри устройства.

Кессон размещают таким образом, чтобы выход кожуха располагался примерно посередине радиуса — между центром и стенкой.Такое расположение позволяет создать максимально удобные условия для обслуживания оборудования.

На стенке кессона устанавливаются кронштейны для спуска и выхода наружу.

Если кессон имеет достаточные размеры, то в нем можно разместить всю автоматику автоматического регулирования воды

Основные функции кессона

Основное назначение кессона — защита оборудования от замерзания. Воздух, поднимающийся от фундаментной плиты или дна, расположенный ниже глубины промерзания грунта, имеет положительную температуру и предохраняет внутреннее пространство от промерзания.

Что касается второй функции кессона — охранной — то она обеспечивается надежностью запора на входе.

Кессон кирпичный для колодца

Тросовая кладка едва ли не самый распространенный способ устройства резервуара. Для выполнения данной работы потребуются следующие инструменты:

Стол: Инструменты для кирпичного кейсона устройства

Материалы потребуются для работы:

Кроме перечисленного, потребуется материал для опалубки отверстия кожуха , который можно сделать из подружки.

Подготовка к установке кирпичного кессона

Подготовительные мероприятия заключаются в рытье котлована для установки или изготовления емкости. Разметка контура производится с учетом выхода кожуха в определенном месте. Следует учесть, что между стенками кессона и грунтом для устройства засыпки из глины остается зазор в 25-30 сантиметров.

Пошаговая инструкция изготовления кирпича

Изготовление кессона из кирпича в таком порядке:

1. Заливка дренажного слоя из песка и гравия попеременно.Каждый слой необходимо утрамбовать и пролить водой для герметизации.
2. Установка опалубки по контуру плиты и в проем для выхода патрона. Толщина опорной плиты должна быть около 25 сантиметров.

   Опалубка для бетонной плиты с выходом обрезной доски и креплением стоек и стяжки

3. Установка арматуры. Для такой конструкции достаточно уложить армирующую сетку в один слой.
4. Заливка бетона. Используется бетон марки 200. Дальнейшая работа может быть продолжена не менее чем через 7 дней.
5. Кладка стен в полкирпича. Предпочтительнее использовать силикатный материал или газонаполненные блоки.

   Для устройства кессона лучше использовать белый силикатный кирпич

6. Устройство гидроизоляции. Для него можно использовать битумную мастику, нанесенную в два слоя.
7. Плавание по глине. Материал дроби 5-10 миллиметров.

   Керамзит засыпается за наружную стенку кессона для образования надежного теплоизоляционного слоя, предохраняющего рабочее пространство от промерзания

8. Установка плиты перекрытия.
9. Установка впускного люка.
10. Вывоз удаленного грунта и рекультивация земель.

Видео: Самодельный котлован (кессон) для колодца

Бетонный кессон для колодца

Размеры устройства берем те же — глубина 2 м при габаритах 2,5 м. Для заливки кессона из бетона потребуются инструменты:

Таблица: Инструменты для заливки кессона

Также необходим инструмент для нанесения гидроизоляции на наружную сторону литого корпуса.

Материалы для Кессона

Рассчитываем объем бетона, который понадобится для заливки сплошного корпуса кессона.Достаточной толщиной стены будет 20 сантиметров. Используется бетон марки 200. Площадь стены 2,7х2 + 2,5х2 = 10,4 м 2 , объем при высоте 1,8 метра составит: 10,4 х 1,8 х 0,2 = 3,74 м 3 .

Для изготовления высокой опалубки лучше используйте листовые материалы: водостойкий или металлический лист. Площадь высокой опалубки 2,7 х 4 х 1,8 = 19,44 м 2 по наружной стене и 2,5 х 4 х 1,8 = 18 м 2 по внутренней. Общая площадь – 37,4 м 2 . Исходя из этого и нужно закупать материалы, учитывая их безвкусность.

Для сборки опалубки также понадобятся деревянные бруски 50х50 миллиметров в количестве 12 штук. Длина каждой стойки 2 метра, то есть вам понадобится 3 шестиметровых бруса. Напитки и распорки можно сделать из подружки.

Порядок подготовки к заливке бетонного корпуса аналогичен описанному выше.

Пошаговая инструкция заливки бетоном корпуса кессона

Для изготовления необходимо выполнить ряд последовательных операций:

В процессе заливки необходимо установить закладные детали для выхода водопровода и силового кабеля .

Видео: Как сделать бетонную завесу для гидроаккумулятора

Кессоны металлические

Наиболее популярны металлические кессоны двух видов:

• прямоугольной формы без плоского металлического каркаса;
• круглый, из труб большого диаметра с приварным днищем и крышей из листовой стали.

Общим правилом для любого типа кессонов является устройство дренажной подушки под ними и срыв зазора глиной.

Кессоны металлические прямоугольные

Кессоны металлические прямоугольные собираются из листовой стали толщиной 3-4 миллиметра методом электросварки.Сборка, как правило, производится вверху однорядной сваркой листов друг к другу под прямым углом. Корпус усиливают ленточные ребра, которые могут быть изготовлены из сортовых профилей – швеллерных, уголковых или тавровых. Расстояние между ребрами должно быть в пределах 0,5-0,7 метра, а устанавливаются они вертикально.

При сборке кессона металлические листы привариваются друг к другу, а затем усиливаются ребрами жесткости

Расчет потребности металла для прямоугольного кессона

Учитывая, что металлический лист имеет свои стандартные размеры, целесообразно использовать прокатный материал Толщина шириной 3 мм и шириной 2 метра.Рассчитать длину в условиях металлической основы размером 2,5 метра не получится и обойдется недорого. Чтобы не нести лишних затрат, лучше остановиться на размере кессона 2х2,5х2 метра. В этом случае вам понадобится 6 деталей с размерами:

• 2,0х2,5 м – 4 шт.;
• 2,0х2,0 м — 2 шт.

общая площадь листового материала составит: 2 х 2,5 х 4 + 2 х 2 х 2 = 20 + 8 = 28 м 2 . Вес квадратного метра Листа такой толщины равен 23.56 кг. Таким образом, общий вес корпуса кессона составит 28 х 23,56 = 660 кг.

Один комбинационный метр Затяжка шеи размером 630х12 миллиметров весит 183 кг, если высоту шеи принять равной 60 см, то ее вес составит 183 х 0,6 = 110 кг.

Таким образом, общий вес кессона составит 770 кг.

Инструмент для изготовления металлического кессона

Для сборки устройства из металлического листа потребуются следующие инструменты:

Стол: инструменты для изготовления кессона

Обязательной операцией при сборке кессона является испытание сварных швов на герметичность.Для этого используют керосин и мел. Процедура контроля Далее:

1. Прошейте шов со стороны сварки.
2. Нанесите на него с обратной стороны керосин с помощью кисти.
3. В местах нарушения монолитности шва на халомном слое появляются желтоватые, хорошо заметные пятна.

В этих точках надо еще раз отклеить и проверить и еще раз проверить так же. Сварку кессона может выполнить только высококвалифицированный сварщик.

Такую конструкцию можно опустить в котлован только с применением подъемных технологий.Но перед этим необходимо произвести следующие мероприятия:

Пошаговая инструкция изготовления металлического кессона

Изготовить кессон из листа по следующей технологии:

1. Подготовить ровную площадку для сборки, установить стапель, плоскость которого должна быть ориентирована строго горизонтально.
2. Положите на него лист днища.
3. Второй лист для боковой стенки крепится зажимами под прямым углом к ​​низу. Дополнительно закрепить его временными дозаторами.
4. Очистить шов, удалить удалить.
5. Таким же образом установите второй лист боковой стенки, затем торцевые детали.
6. Проверить герметичность сварных швов, при необходимости устранить места повторной утечки.
7. По контуру плеча стержни диаметром 6-10 миллиметров на расстоянии 5 миллиметров от края. Такое обрамление необходимо для того, чтобы верхний лист имел сюжетную точку и его можно было выварить наружу. Сварка в непревзойденном замкнутом пространстве чрезвычайно опасна.
8. На верхнем листе вырезаем отверстие под горловину, затем надеваем каркас и привариваем.
9. Установка горловины и приветствие.
10. Установите крышку. У всех конструкций крышка и горловина должны быть утеплены рулонным утеплителем.

Изготовление кессона из трубы большого диаметра

Трубы металлические могут иметь диаметр от 420 до 2520 мм. Именно последний вариант очень подходит для изготовления кессонов. Предпочтение этому способу можно отдать по следующим причинам:

Очевидно, трудозатраты и стоимость такого материала будут значительно ниже, чем для всех остальных из перечисленных выше.

Видео: монтаж кессона вручную

Задача покрытия кессонного оборудования в технико-технологическом отношении не представляет собой сложной задачи. Все работы легко можно выполнить своими руками, а для выполнения специальных операций, таких как сварка и установка кессона на место, можно пригласить квалифицированных специалистов. Остальное сложнее, чем сложно. Я желаю вам успеха!

Основы бетонной опалубки | БРАНЗ Сборка

ОПАЛУБКА должна содержать свежеуложенный и уплотненный бетон до тех пор, пока он не наберет достаточную прочность, чтобы быть самонесущим и производить бетонный блок требуемой формы и размера с желаемой отделкой.

Опалубка составляет значительную часть стоимости строительных бетонных блоков. Скорость возведения и вскрытия влияет на скорость строительства, и подрядчик, работающий с проектной группой, должен обладать навыками проектирования и изготовления.

Расчет опалубки

В дополнение к вертикальным нагрузкам и горизонтальному давлению (от влажного бетона) необходимо учитывать собственный вес опалубки, рабочих, материалов и оборудования и влияние укладки бетона. Обычно проверяют, могут ли формы выдержать точечную нагрузку. Также необходимо учитывать действия, которые могут привести к концентрации нагрузки и подъему секций опалубки.

Бетон оказывает сильное горизонтальное давление на вертикальные поверхности опалубки. В случае самоуплотняющегося бетона эти горизонтальные давления намного выше и должны учитываться при проектировании и монтаже опалубки.

Однако по мере того, как удобоукладываемость бетона со временем снижается из-за потери воды из-за гидратации цемента, бетон приобретает все большую самонесущую способность.

Опалубки и стойки (подпорки) должны быть раскреплены, чтобы выдерживать все боковые нагрузки, такие как ветер или другие воздействия, например, пусковое и стопорное оборудование. Боковые распорки очень важны для предотвращения смещения и возможного обрушения.

При проектировании также необходимо учитывать требования по охране труда и технике безопасности, особенно при работе на высоте. К ним относятся достаточное пространство для прохода, отсутствие препятствий или ненужных выступов и предотвращение падения.

Изготовление, как правило, подрядчиком

Подрядчик, как правило, несет ответственность за планирование и проектирование опалубки, если это не очень сложная конструкция. Это важно, поскольку подрядчик может оценить персонал, материалы и оборудование и прийти к проекту, который является конструктивно прочным, может быть возведен и пригоден для бетонирования.

Традиционный бокс используется реже

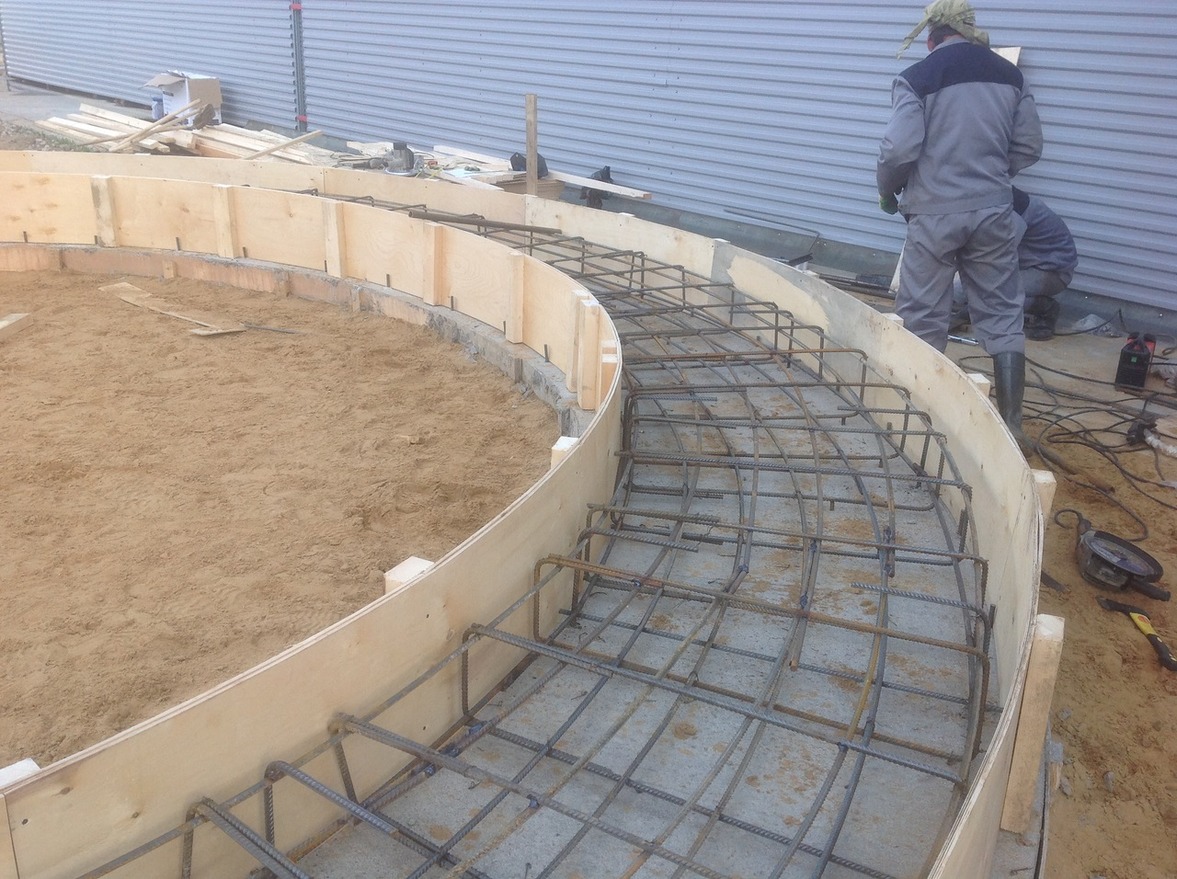

Традиционный бокс для бетонных конструкций состоит из индивидуальных решений, собранных на месте из деревянных опор – пластин, раскосов, колышков, планок, ригелей для высоких стен – вместе с плотно соединенными деревянными досками или фанерными листами для формирования бетон против.В качестве альтернативы стандартные ставни из деревянных рам и фанеры изготавливаются заранее, чтобы соответствовать панелям заполнения, сделанным для завершения короба.

В то время как стальные формы более долговечны, с древесиной или фанерой проще работать и они легче, а вставки легко фиксируются.

Профнастил и настил

Пиломатериалы или обработанная древесина могут использоваться в качестве настила и настила. Он может устранить шпильки на перекрытии, если поддерживается полозьями или косоурами. Кромки могут быть прямоугольными или шип-паз. Для предотвращения вытекания раствора швы следует герметизировать гибкой вспененной лентой.

К преимуществам использования фанеры для наружных работ в качестве формы, поддерживаемой деревянным каркасом, относятся:

• быстро фиксируется
• позволяет получить большие гладкие поверхности без стыков
• имеет высокую ударопрочность
• край
• стабилен во влажном состоянии.

Чтобы гарантировать максимальное повторное использование фанеры, запечатайте края листов, используйте тонкие, но широкие клинья при зачистке, экономно покрывайте перед каждым использованием средством для снятия формы и очищайте сразу после использования.

Варианты обшивки или вкладышей опалубки, на которые укладывается бетон:

• Стальной лист, обычно включающий стальные угловые опоры для сохранения прямолинейности опалубки.
• Запатентованные легкие гибкие или жесткие переплетенные доски из ПВХ.
• Оргалит – имеет ограниченное повторное использование и должен быть закален для придания влагостойкости. Листы должны быть закреплены по центру листового материала, чтобы уменьшить коробление. Очистите перед повторным нанесением масла для повторного использования.
• Текстурированные резиновые покрытия, которые можно использовать с любой системой опалубки.Очень важно убедиться, что резина хорошо закреплена на подложке. Использование правильного разделительного агента также важно.
• Тонкая пластиковая пленка, требующая подложки, может использоваться для получения гладкой поверхности. Много применений может быть достигнуто. Однако непроницаемая поверхность вкладыша может улавливать пузырьки воздуха и, таким образом, образовывать дыры.

Разделительные составы

Большинство опалубочных материалов требуют нанесения разделительного состава на поверхности, которые будут контактировать с бетоном, чтобы облегчить снятие опалубки.Разделительные составы не только способствуют разделению, но и могут влиять на внешний вид и долговечность бетонной поверхности.

При выборе антиадгезива учитывайте тип поверхности (впитывающая или не впитывающая), тип бетона, качество отделки и легкость нанесения, а также любую отделку, которая может быть нанесена на бетон, например, плитку или краску. .

Включая ответные планки

Повторное использование опалубки зависит от возможности легкого и быстрого снятия жалюзи. Должна быть возможность перемещать жалюзи в двух направлениях, прежде чем пытаться поднять их над поверхностью.Обычный способ сделать это — включить несколько ярких элементов или разрушительных полос.

Время распалубки обычно указывается в строительной документации, в противном случае должны применяться требования NZS 3109:1997 Бетонные конструкции . Требования к сторонам и стенам балки составляют 2–6 дней в зависимости от температурных условий, но это может варьироваться. Удаление любой опалубки софита связано со структурной опорой и должно быть отражено в спецификации, чтобы обеспечить требуемую прочность бетона.

Запатентованные системы

Поскольку многие требования к опалубке являются общими для всех проектов, был разработан ряд запатентованных систем многократного использования.

Эти в основном модульные системы разработаны для скорости и эффективности, со встроенными функциями охраны здоровья и безопасности. Существует множество основных систем:

• Форма стола/летающая форма – большие предварительно собранные блоки, часто образующие целый отсек подвесного пола плиты, предлагают мобильность и быстрый монтаж для проектов с последовательной или повторяющейся компоновкой.
• Системная опалубка для колонн – модульная конструкция, позволяющая быстро устанавливать опалубку для колонн на месте, и доступная в различных материалах. Этот тип опалубки поставляется с различными внутренними поверхностями в зависимости от требуемой отделки.
• Горизонтальные панельные системы — эти легкие модульные системы представляют собой универсальные решения на месте и могут использоваться для большинства типов строительства. Как правило, они изготавливаются из алюминия, высокопрочной стали или стекловолокна.
• Вертикальные панельные системы – эти модульные панельные системы, поднимаемые краном, обычно используются на строительных площадках для формирования вертикальных элементов и обычно состоят из стального каркаса с облицовочным материалом из фанеры, стали, пластика или композита.
• Прыжковая форма – не зависит от поддержки других частей здания или капитальных работ, эта система опирается на ранее залитый бетон и подходит для строительства многоэтажных вертикальных бетонных элементов.
• Скользящая опалубка – похожа на прыгающую опалубку, но опалубка непрерывно поднимается вертикально для выдавливания железобетонной секции и подходит для возведения основных стен в высотных сооружениях.

Другие разработки включают в себя:

• легкая, регулируемая опалубка из металла и фанеры, которая может включать поручни и платформы с полным доступом, чтобы обеспечить комплексное решение для опалубки/опалубки и обеспечения доступа Формирование
• Запатентованные цельные регулируемые кронштейны, которые включают установочные штифты, специально разработанные для использования с полистироловыми плитами на земле.
• Запатентованные алюминиевые панели с блокировкой, поддерживаемые трубами из оцинкованной стали, которые скрепляются вместе, чтобы обеспечить форму края плиты.

Несъемная опалубка

Несъемная опалубка остается на месте после того, как бетон наберет достаточную прочность. Он может способствовать повышению несущей способности конструкции или просто содержать бетон во время его заливки и набора первоначальной прочности.

Несъемные опалубки для подвесных полов, как правило, представляют собой:

• соединенные между собой большепролетные профилированные металлические лотки, устанавливаемые на несущую конструкцию – затем плита перекрытия заливается поверх металлической опалубки поверх которого укладывается плита, связывающая между собой элементы пола.

Несъемная опалубка не ограничивается горизонтальными поверхностями. Доступны системы, которые позволяют выполнять заливку вертикально и создавать стены. Изоляционная бетонная опалубка (ИКБ) — вид вертикальной несъемной опалубки из пенополистирольных блоков, в которые укладывается арматурная сталь и бетон.

Плита на уровне грунта

Существуют системы куполов из полистирола и пластика, доступные для жилых или легких коммерческих перекрытий на уровне грунта, которые иногда называют несъемной опалубкой, хотя окантовка перекрытий, как правило, формируется с использованием деревянной или стальной опалубки.Тем не менее, существуют доступные системы формирования кромок плит, которые включают элементы жесткости для устранения прогиба формы.

Обратите внимание на детали

Время, затрачиваемое перед заливкой бетона, чтобы гарантировать точность проектирования опалубки и деталей изготовления, никогда не будет потрачено впустую. Помимо соображений здоровья и безопасности, упрощение проектирования и изготовления может оказаться хлопотным и дорогостоящим, поскольку на устранение дефектов потребуются значительные часы и деньги.

Скачать PDF

Статьи верны на момент публикации, но с тех пор могут устареть.
