Памятка заказчику | Порядок монтажа свайно-винтового фундамента

Уважаемые потенциальные заказчики свайно-винтовых фундаментов.

Пожалуйста, внимательно ознакомтесь с настоящей памяткой, это позволит вам составить более точное представление о свайно-винтовых фундаментах, об области их применения и возможных ограничениях при их строительстве.



Памятка составлена на основе обобщения большого опыта реального строительства фундаментов, в ней рассмотрены наиболее часто встречающиеся сложные случаи, возможные затруднения и особенности, которые необходимо учитывать, чтобы правильно установить свайно-винтовой фундамент.





Вводная часть.

Проект фундамента. Составление свайного поля.

1. Любое строительство начинается с проекта. Строительство свайно-винтового фундамента также не исключение. Прежде чем вы оформите заказ на строительство фундамента, постарайтесь его для начала нарисовать на бумаге.

При этом надо придерживаться несложной процедуры. Возьмите план первого этажа вашего будущего здания. Если вы пользуетесь готовым проектом, то планы этажей в нем присутствуют обязательно. Если же вы планируете дом самостоятельно, то просто нарисуйте на листе бумаги горизонтальный разрез первого этажа. У вас получится что-то вроде такого рисунка:

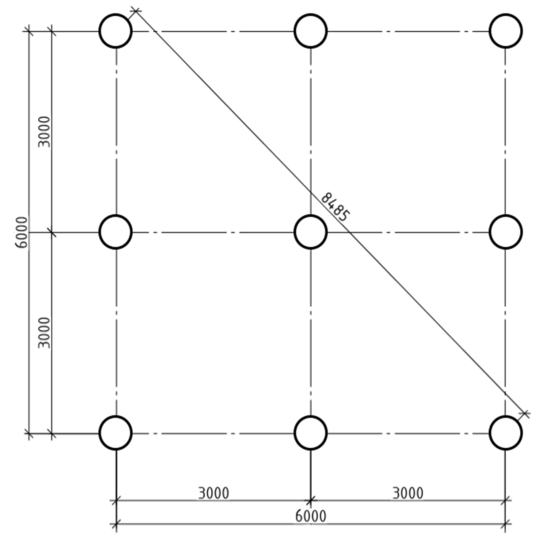

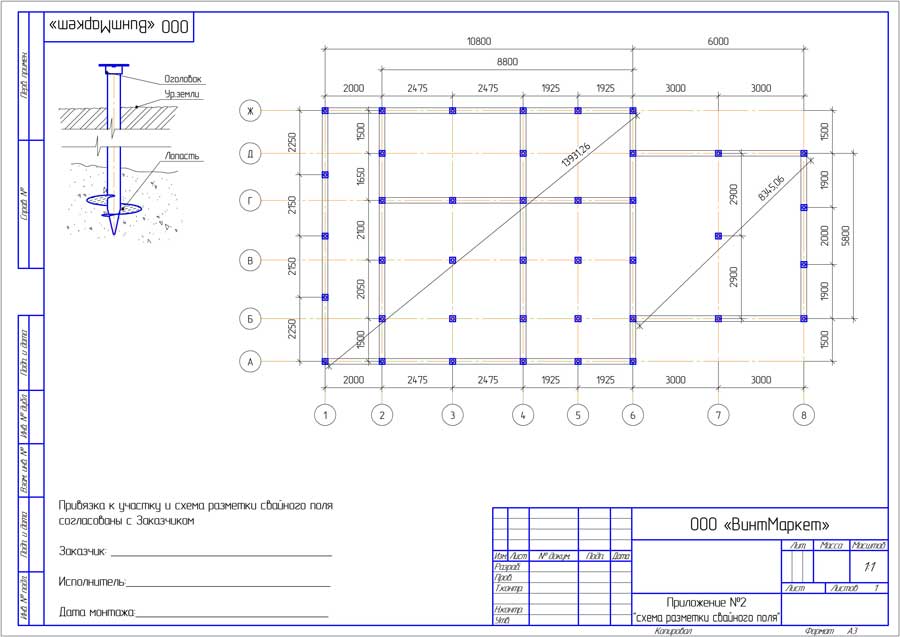

Теперь прямо на этом рисунке пририсовывайте точки установки винтовых свай. Сначала устанавливайте сваи в углах здания, потом в местах пересечения несущих стен. Если после этого у вас образовались пролеты длиной 3 или более метра, очень желательно их также разделить промежуточными сваями таким образом, чтобы интервал между соседними сваями составлял примерно 2 метра. В итоге у вас получится примерно такой план свайного поля:





В местах концентрации большой нагрузки возможно придется сваи ставить и более часто. Если в доме планируется кирпичная печь, запроектируйте под нее отдельные сваи.

Возможно, вам понадобятся дополнительные винтовые сваи под крыльцо, веранду, навес или половые лаги.





Раздел 1.

Подготовка стройплощадки



1.1. В некоторых случаях от заказчика требуется предварительная подготовка стройплощадки до приезда бригады монтажников винтовых свай. Пожалуйста, заранее позаботитесь об уборке с площадки посторонних предметов, стройматериалов, мусора, старых подлежащих сносу строений.



Однако в зимнее время снег с площадки убирать не надо! Это позволит предотвратить глубокое промерзание грунта. В крайнем случае снег можно убрать утром в день монтажа, но не ранее.



Наличие на участке незасыпанных котлованов и траншей, густо растущих крупных деревьев, асфальтовое и(или) бетонное покрытие сделают монтаж невозможным.



В зимнее время из-за короткого светового дня очень желательно предусмотреть освещение площадки в вечернее время.



1. 2. Наличие коммуникаций



Для успешного монтажа фундамента понадобятся нескольно необходимых условий



• Подъезд. Наша компания не использует автотехнику более тяжелую, чем автомобили типа «Газель». Требования к дороге — возможность проезда для автомобиля повышенной проходимости. Заезд собственно на стройплощадку необязателен, достаточно парковки у участка. В зимнее время, если вы давно не бывали на своем участке, выясните заранее не замело ли снегом дорогу до вашего участка, в случае необходимости позаботитесь о ее расчистке.
• Электричество. Потребуется электричество 220 В, до 2-х киловатт мощности. Электророзетка должна быть расположена не дальше 100 метров от стройплощадки, если разъем расположен дальше, то приготовьте удлинитель. Если же электричества нет вообще, то надо предупредить об этом нас при формировании заявки, и тогда бригада монтажников привезет с собой электрогенератор.
• Вода. Вода нужна хотя бы технического качества, понадобится для приготовления цементно-песчаной смеси, используемой для бетонирования свай. Если источника воды нет на участке или поблизости от участка, предупредите нас об этом.





Раздел 2.

Возможные препятствия при монтаже винтовых свай.



Идеальным случаем строительства свайно-винтового фундамента можно признать, когда монтаж ведется на голом ровном земельном участке без зданий, заборов и деревьев, а грунт на стройплощадке однородный и не имеет включений из камней, крупный корней, закопанного строительного мусора и т.п. Однако в жизни так бывает далеко не всегда. Рассмотрим разные случаи препятствий для монтажа.



2.1. Близкое расположение от точки установки винтовой сваи забора, стены, дерева, столба. Если препятствие расположено ближе 3-х метров, но дальше 30-ти сантиметров, то это обстоятельство несколько замедляет монтаж сваи, но только в том случае если монтаж винтовой сваи ведется вручную. Однако монтажные бригады нашей компании используют мобильные механизированные установки для закручивания винтовых свай, поэтому никаких сложностей с установкой свай вблизи препятствий не возникнет.



2.2. Очень близкое расположение препятствия.

Сваю невозможно закрутить ближе чем 30 см от существующей стены или забора. При разработке проекта фундамента это обстоятельство надо учитывать.



2.3. Пни и деревья.

Если точка установки винтовой сваи приходится точно на большое дерево или невыкорчеванный пень, то сваю закрутить в этой точке невозможно. Возможные пути устранения препятствия: заранее срубить дерево и выкорчевать пень, или же перенести точку установки сваи несколько в сторону.



2.4. Препятствия естественного происхождения.

Иногда в процессе закручивания сваи оказывается, что в глубине грунта залегают включения камней. Камни мелкой фракции, до 5 см в размере, для винтовых свай не оказывают отрицательного влияния. Крупные камни, попавшие точно на пути сваи, делают дальнейшее закручивание невозможным. Камни средней крупности, 5-10 см в размере, как правило, хоть и не препятствуют дальнейшему закручиванию сваи, но вызывают смещение острия сваи в сторону, что в свою очередь вызывает некоторое отклонение оси сваи от вертикали.



Методы устранения препятствия:

Если крупный камень попался на пути сваи, когда она достигла глубины 1,5 метра или более (т.е. ниже глубины промерзания грунта), то можно сваю дальше и не закручивать и оставить как есть, тем более что камень лежащий под сваей будет ей «помогать» нести нагрузку и распределит ее по толще грунта. Этот метод особенно применим, если в глубине грунта не единичные камни, а сплошной каменный пояс, например как на этом фото.





Если же вам не нравится такое расположение сваи, то придется сваю выкрутить обратно, в месте ее установки раскопать лопатой яму, выбросить камни и продолжить закручивание сваи. Вынутый из ямы грунт засыпается обратно и утрамбовывается вокруг сваи.



Камни средней крупности могут привести к некоторой неточности в установке свай, тут придется выбирать: или некоторый наклон сваи и точная установка верхушки, или строгая вертикальность но некоторый увод в сторону верхушки.



2.

5. Препятствия искусственного происхождения.

Иногда на поверхности земли лежат, а чаще при закручивании сваи обнаруживается, что в толще грунта залегают бетонные плиты или блоки, остатки старых фундаментов, крупный строительный мусор. В таких условиях установка сваи становится невозможной, фундамент будет сделан бригадой за исключением тех свай, которые попадают на указанные препятствия, стоимость фундамента будет перерасчитана пропорционально количеству неустановленных свай и в зависимости от того, оставляет заказчик себе неустановленные сваи или возвращает их обратно.



2.6. Неадекватные соседи (председатель кооператива, охрана), препятствующие проезду техники или проведению шумных работ – предупредите нас об этом заранее, будем думать, как поступить, вместе.





Раздел 3.

Антикоррозионое покрытие и его поведение при закручивании сваи.



3.1. Антикоррозионое покрытие, нанесенное на поверхность винтовой сваи, в той или иной степени стирается при закручивании сваи в грунт. Очень важно правильно подобрать вид покрытия для того чтобы минимизировать этой отрицательный эффект. Наша компания предлагает множество видов антикоррозионого покрытия, все они описаны в соответствующих разделах нашего сайта.



3.2. Явления, происходящие примерно одинаково во всех видах грунтов.

Вне зависимости от типа грунта, при закручивании в него сваи покрытие стирается на острие сваи, а также на передних режущих кромках лопасти сваи. Однако эти части сваи в конечном итоге окажутся глубоко в толще грунта, много ниже поверхности земли. Известно, что для протекания коррозии металла требуется одновременное наличие двух коррозирующих факторов – воды и кислорода воздуха. Вода в глубине грунта есть, а вот доступа свободного кислорода практически нет. Вследствие этого коррозия в глубине грунта сильно затруднена, и опасаться ее не следует. Одновременно надо наиболее надежно защищать от коррозии ту часть сваи, которая расположена на границе земли и воздуха, а также в верхнем приземном слое.

Именно здесь на незащищенном металле коррозия идет наиболее активно.



3.3. Антикоррозионое покрытие свай для временных строений

При строительстве фундаментов для временных строений (бытовки, настилы) проблема коррозионого старения фундамента остро не стоит, и можно использовать покрытие типа грунтовки по металлу.



3.4. Антикоррозионное покрытие свай для малоответственных сооружений.

При строительстве простых и малоответственных сооружения, например беседок, заборов, навесов, можно использовать простые однослойные виды антикорозионых покрытий – холодное цинкование, покрытие битумной мастикой.



3.5. Антикоррозионое покрытие для свай, устанавливаемых в слабоабразивном грунте.

Если на вашем участке грунт слабоабразивный, например пластичная влажная глина, торф, но вы строите долговременное ответственное сооружение, вам следует выбрать как минимум комбинированное двойное покрытие, состоящее из слоя холодной оцинковки, поверх которого будет нанесен слой битумной мастики. Такое сочетание двух различных видов антикора прекрасно защитит ваш фундамент на долгте годы. Пластичная влажная глина практически не повреждает боковую поверхность ствола сваи при закручивании.



3.6. Антикоррозионое покрытие для свай, устанавливаемых в абразивном грунте.

Наибольшую сложность представляет антикоррозионая защита винтовых свай при их применении на абразивных грунтах – супесях, песках и грунтах с мелкими камнями, искусственные насыпные грунты с включением щебня.



Эти виды грунтов сильно повреждают мягкие виды антикоррозионых покрытий. Поэтому требуется своеобразная «защита защиты» винтовой сваи. Вам следует выбрать один из видов покрытия, включающего в себя одевание поверх слоя антикора термоусаживаемой пленки (трубки). Эта полимерная прочная пленка обтягивает сваю очень плотно, имеет высокую прочность и защищает собою нижележащие слои антикоррозионого покрытия от истирания при закрутке.





Раздел 4.

Установка винтовых свай



4.1. Допуски и точность установки винтовых свай.

Надо иметь в виду, что сам способ установки винтовых свай, а именно закручивание, предполагает, при всей тщательности проведения работ, некоторую небольшую неточность установки. В отличие от закапывания или заливки бетоном, где строители сначала выставляют сваю с высокой точностью, а потом закапывают или заливают ее, винтовые сваи закручиваются в грунт постепенно. И даже если точка входа в грунт была выставлена абсолютно точно, свая, проходя сквозь слои грунта, претерпевает некоторые смещения, например из-за некоторой неоднородности грунта, присутствующих в нем твердых включений и т.д. Особенно сильно этот эффект сказывается при попадании сваи на камни или крупные корни.



После закручивания всех свай в грунт верхний урез всех свай выставляется по лазерному или гидроуровню, как путем закручивания свай, так и в случае необходимости, путем отрезания верхних концов свай.



4.2. Крутящий момент при закручивании сваи.

В некоторых видах грунтов, чаще всего в крупнопесчаных, возможен такой эффект как застопоривание сваи. Если свая в процессе ее закручивания в грунт достигла настолько плотного слоя грунта, что несмотря на все прилагаемые усилия, не может больше вкручиваться, то дальнейшее ее закручивание прекращается. Глубину закручивания винтовой сваи в таких случаях можно несколько увеличить путем предварительного пробуривания направляющей скважины малого диаметра с последующим закручиванием винтовой сваи в эту скважину. Такую ситуацию не надо драматизировать, более того, она должна рассматриваться как благоприятная. Стопор сваи означает, что свая достигла грунта, обладающего очень высокой несущей способностью, и фундамент на таком грунте получится очень надежным. Важно только убедиться в том, что свая застопорилась при достижении ее лопастью глубины не меньше глубины промерзания, а именно 1,5 метра.



Верхние концы застопорившихся свай выравниваются путем урезания.



4.3. Проушины винтовых свай.

У каждой винтовой сваи на верхнем конце есть специальная проушина, за которую она вкручивается в грунт. Заказчик должен сам для себя решить, нужно ли ему после вкручивания свай в грунт оставить эти проушины на сваях или же срезать их. Проушины как правило не срезаются в том случае, если сваи были вкручены в пластичный грунт (например водонасыщенная глина). В этом случае сваю лучше закрутить на всю ее длину, и лишние 15 сантиметров ее ствола будут очень кстати. В случае оставления проушин сваи будут выравнены по уровню путем вкручивания. Оголовок винтовой сваи, будучи на нее одетым, полностью закрывает собою отверстия проушин и придает верхней части винтовой сваи дополнительную прочность. Если во время закручивания проушина сильно деформировалась, ее безусловно надо будет срезать, тем более что деформация проушины означает что при закручивании сваи на нее воздействовал огромный крутящий момент, что в свою очередь означает хорошую несущую способность грунта. При застопоривании свай выравнивание осуществляется только срезанием проушин.



4.4. Бетонирование сваи изнутри.

Все смонтированные сваи подлежат обязательному бетонированию. Даже если вы не заказали бетонирование свай в нашей компании, не забудьте это сделать самостоятельно. Бетонирование производится путем заливания внутрь полости сваи пескоцементного или пескоцементногравийного  раствора. В зимнее время при отрицательных температурах производится добавка в раствор антиморозных присадок.



Бетонирование сваи снаружи нельзя делать ни в коем случае.



Бетонирование сваи позволяет запломбировать ее внутреннюю полость, а это исключает коррозию сваи изнутри. Кроме того, небетонированная свая со временем может заполниться водой, а с наступлением зимы вода замерзнет и разорвет сваю изнутри.





Раздел 5.

Монтаж свайного фундамента



5.1. Горизонтальная обвязка смонтированных винтовых свай является важной технологической процедурой, позволяющей собрать все сваи в единое целое, при этом значительно повышаются устойчивость и прочность фундамента.











5.2. В случае, если планируется деревянное строительство из пиломатериалов (бревно, брус, щитовой дом, каркасный дом), то роль обвязки будет играть нижний обвязочный венец дома, который кладется сразу на оголовки винтовых свай, и притягивается к ним при помощи специальных больших шурупов-глухарей. Никакой другой обвязки, в том числе металлической, не требуется.













5.3. Устройство забирки, цоколя.

 Дом, построенный на фундаменте из винтовых свай, выглядит довольно нетрадиционно, он как будто парит в воздухе на некоторой высоте от земли. Происходит это из-за отсутствия привычного нашему взгляду цоколя под домом.







Однако построенный дом легко «приземлить». Для устройства цоколя вокруг свайно-винтового фундамента можно использовать фасадные панели. Предложение фасадных панелей на рынке строительных материалов чрезвычайно велико. Спектр предложения простирается от простых асбестоцементных плит (попросту плоского шифера) до пластиковых или керамических панелей, имитирующих натуральный камень или кирпичную кладку. Для крепления фасадных плит понадобится легкий металлический несущий каркас, который в свою очередь крепится непосредственно к надземной части винтовых свай. При необходимости устройства утепленного цоколя, фасадные плиты утепляются с внутренней стороны с применением долговечного утеплителя- плит из минеральной ваты.





Раздел 6

Особенности монтажа



6.1. Монтаж фундамента зимой.

В отличии от других видов фундамента, свайно-винтовой фундамент можно построить даже зимой.



Пожалуйста, не убирайте снег со строительной площадки заранее, его можно убрать только в день монтажа или не убирайте вовсе. Это позволит исключить глубокое промерзание грунта.



Проследите пожалуйста за тем, чтобы дорога до вашего участка была проходима хотя бы на автомобиле повышенной проходимости.

Из-за того что световой день зимой очень короток, желательно организовать освещение площадки в вечернее время.



6.2. Строительство фундамента на воде.

Установка винтовых свай в воду- например для установки мостов, причалов, сходен, производится в зимнее время года со льда.



6.3. Строительство фундамента на склоне.

Строительство на крутом склоне возможно, однако выбирайте пожалуйста такое время года, когда склон не будет скользким.

Винтовые сваи — особенности конструкции и правила монтажа. В чем преимущества данного вида фундамента?

Винтовые сваи  — особенности конструкции и правильного монтажа

Используя винтовые сваи – своими руками удается возвести надежный фундамент с высочайшей прочностью и долговечностью. При этом себестоимость такого строительства будет гораздо ниже, чем работы с монолитным плиточным фундаментом.
Дополнительными, но не менее значительными преимуществами данного вида строительства, является экономия временных затрат и отсутствие необходимости применения спецтехники.

Как это возможно?

Действительно, используя винтовые сваи – своими руками удается возвести фундамент жилого дома, красивейший причал, ограждение участка. Сделать это можно, имея базовые навыки строительства.

Безусловно, начинать монтаж винтовых свай своими руками без профессионального анализа участка, плана фундамента и инженерских расчетов, не стоит. Однако, имея на руках всю необходимую базу, можно начинать производить работы.

Учитывая свойства и тип грунта, определяется оптимальная глубина расположения свай. Периодичность их размещения относительно друг друга – через 1,5 и до 2,5 м.

Поскольку винтовая свая представляет собой металлическую трубу с лопостями и острым наконечником, она легко входит в любой грунт. Завинчивать такую опору могут несколько человек, при этом сваи очень крепко фиксируются в грунте.

Если для строительства дома используются винтовые сваи – своими руками можно произвести не только установку, но и закрепление этих опор. Для этого, ввинченные сваи подрезают, полость между ними бетонируют и скрепляют выступающие части уголком, брусом или другим подходящим материалом.

На что стоит обратить внимание?

    Установка винтовых свай своими руками может проводиться даже зимой, ведь сваи отлично входят и в замерзший грунт. При этом, выполняя, например, закладку фундамента причала, зимний грунт является даже более предпочтительным.
    Использование винтовых свай оптимально как для постоянных, так и временных построек. Эти опоры получили широкое применение в частном строительстве и могут использоваться многократно.
    Винтовые сваи отлично подойдут для рыхлой или вспученной почвы, прекрасно укрепят нормальный состав грунта. Однако данные опоры не рекомендуют использовать при каменистом или скалистом типе почв.
    Существует несколько видов винтовых свай, предназначенных для определенных работ. Наши специалисты помогут разобраться в ассортименте и предложат ту продукцию, которая необходима для Ваших целей!

Монтаж винтовых свай своими руками — этапы

Описание процесса погружение винтовых свай: видео, фото, подробные инструкции. Плюсы и минусы проведения работ самостоятельно.

На винтовых сваях можно сделать фундамент быстро и не дророго. Если погружать сваи своими руками то еще выиграть в цене.
  Что нужно для установки винтовых свай

Для этого процесса достаточно иметь  приспособление в виде отрезка трубы, диаметром немного больше, чем сечение ввинчиваемых свай, в котором есть отверстия или пазы для соединения со сваей посредством болтов и пара проушин под рычаги из отрезков трубы.
Если сваи небольшого размера, можно обойтись вместо приспособления обычным ломом, вставляемым в отверстие в верхней части сваи, на концы которого надеваются трубы-рычаги.

Если вы еще не определились с типом свай ссылка вам в помощь — методы погружения свай
  Свая устанавливается вертикально в нужном месте и ввинчивается в грунт, путем вращения по часовой стрелке, до достижения нужной глубины или уровня плотного грунта. Внимание: монтаж винтовых свай вручную требует немалых физических усилий.
  Обратите внимание на:  плюсы и минусы винтовых свай

Чем длиннее труба (рычаг за который тянете) тем легче пойдет свая. Обычно длина рычага 3-4 метра.

Вертикальность ввинчивания
Важно что бы свая сразу приняла вертикально положение, так как отклонение допускается н еболее 1 градуса.

Глубина монтажа сваи
Глубина  определяется условиями вашего участка, а точнее, составом и состоянием грунтов. При близком залегании плотных грунтов к поверхности, она может ограничиваться 1.5 метрами (лучше — до 2-х), то есть, нижняя часть сваи должна быть глубже уровня промерзания грунта. Если глубина заложения плотного грунта глубже — ввинчивать нужно так, чтобы свая достала до него.
  Возможные проблемы при установке винтовых свай

    Если свая сразу не хочет ввинчиваться и разрыхляет грунт — ее нужно нагрузить по вертикали: для этого можно использовать двух помощников, повисших на рычагах с обеих сторон сваи или одного — сверху.
    Если свая не завинчивается и во что то уперлась, то ее обрезают и оставляют как есть.

  Верхние границы  свай должны иметь  ровную поверхность

  Далее сваи соеденяются между собой балками при помощи сварки

Преимущества забора на винтовых сваях

Современные владельцы домов и дач все большее внимание уделяют ограждению своих участков. Так заборы и стали главным атрибутом сада. Из множества видов можно выбрать металлические, кирпичные и деревянные ограды. Но если вы хотите вариант несложный и надежный , сделайте забор на винтовых сваях своими руками. Об особенностях данного процесса мы и поговорим сегодня.
Забор на винтовых сваях: как установить?

Винтовые сваи — самая надежная опора для любого ограждения. Они применяются на всех типах грунта, кроме скалистого. Принцип действия столба — наличие винта в нижней части, который крепко и плотно входит в землю на большую глубину.

Винтовые сваи — это универсальный материал для создания фундаментов, причем не только для заборов или других оград , но для строительства многоквартирных жилых домов

Простота установки винтового забора заключается в том, что для монтажа вам не понадобиться специальная аппаратура или большие физические усилия. Все, что нужно — надежный товарищ, который поможет вам ввинтить столб в землю, и монтажный ключ (рассчитан на двоих человек).

    Первым этапом в установке забора должен быть выбор типа свай и материала для ограды.

Выбираем сваи

Обычная длина винтового столба для забора — 3 м. В землю свая уходит наполовину (1,2-1,5 м. ). Столбы бывают разного диаметра и формы (прямоугольные и круглые).

    Для слабого грунта (торф, болото, песок и т. п.) следует выбирать сваи побольше и помощнее. В плотной земле отлично будут держаться и тонкие столбы.

Чтобы выбрать качественные винтовые столбы, нужно учесть три основных момента:

    Край сваи, который входит в землю, должен быть направляющим (ровным и прямым) и острым. Длина его быть меньше 10 см. не должна.
    Резьба (винт) обязательно должна заходить на саму сваю, начинаясь на штыре.
    Толщина лопасти резьбы должна быть не менее 8 мм.

Одно из основных преимуществ винтовых свай это то, что они не нарушают ландшафтный рисунок, могут быть использованы на разных видах почвах, а самое главное. просты в установке

Из чего лучше сделать ограду

Забор с использованием винтовых свай реально построить из любых материалов. Направляющие можно обложить кирпичом, обтянуть сеткой, обшить шифером или профлистом. Чаще всего строители рекомендуют обтянуть сваи рабицей или использовать профнастил. Самый простой и недорогой вариант — обшивка профлистом (профнастилом). Этот материал достаточно прочный, служит долго и легко эксплуатируется.

Вкручивание сваи в землю

Устанавливая сваи, нужно обязательно следить за тем, чтобы они входили в землю строго под углом девяносто градусов (для этого нужно использовать уровень)
Автоматизированное устройство для установки винтовых свай

Лучше всего, для установки винтовых свай использовать автоматизированную технику , но такое удовольствие довольно дорогое

Итак, приступим к самому интересному — этапам строительства забора.

Для работы нам нужны такие инструменты и материалы:

    Винтовые сваи и горизонтальные направляющие из метала (количество определяем из расчета: по 2 направляющие между сваями), заглушки для свай;
    Молоток или топор;
    Веревка, деревянные брусья, рулетка, маркер;
    Уровень;
    Шуруповерт, дрель, болгарка;
    Монтажный ключ для винтовых свай.

Установка забора с винтовыми сваями шаг за шагом

1. Разметка стоек

    По периметру следует вбить деревянные брусья. На определенной одинаковой высоте в каждый брус ввинчиваем саморез, чтобы натянуть между ними веревку.
    Вбиваем на местах, где планируются сваи, деревянные колышки. Чтобы забор получился ровным, брусья вбиваем четко по вытянутой веревке.

    На заметку: Шаг между опорами забора делают чаще от 1,5 до 2,5 метров. Чем тяжелее материал, тем уже нужно делать шаг.

2. Как установить стойку

Шаг 1. Вставляем сваю в монтажный ключ.

Шаг 2. Закрепляем стойку у основания разметки (вместо бруса).

Шаг 3. Вращая стойку ключом монтажным по часовой стрелке, закручиваем ее на необходимую глубину (около 1,5 м.). На этом этапе мы пользуемся помощью товарища, который крутит ключ вместе с вами (напротив). Крестовину ключа поднимаем вверх по мере углубления сваи.

    На заметку: Когда свая войдет в землю примерно наполовину желаемой глубины, уровнем проверьте вертикальность оси стойки. Выровняйте сваю при необходимости.

Шаг 4. Высоту стойки следует фиксировать рулеткой, чтобы получить запланированный результат и не углубить сваю излишне.
Шаг 5. Сверху на вкопанную сваю устанавливаем заглушку.

Другие стойки устанавливаем аналогичным образом.

Винтовые сваи (столбы) подойдут для строительства любых видов заборов — кованные, из профнастила и других

3. Монтаж забора

Между винтовыми сваями закрепляем по две горизонтальных металлических направляющих (сверху и снизу). Крепление должно быть прочным, чтобы обеспечить неподвижность профлиста. Рекомендованная высота нижней рейки — 30-40 см., верхней — 1-1,2 метра над землей (или 30 см. от верхнего конца сваи).

Далее по очереди закрепляем листы профнастила на горизонтальные направляющие кровельными саморезами. Листы монтируем по уровню верхнего конца сваи.
Выгодные отличительные характеристики винтового забора

    Важным преимуществом такого забора, кроме прочности, является независимость установки от сезона. Установить сваи и построить ограду вы можете не только в очень быстрые сроки, но и в сильную жару или крутой мороз.
    Не менее существенным плюсом есть и экономия материалов и времени. Сваи не нужно бетонировать или использовать какие-либо дополнительные виды крепежа.
    И, наконец, самое главное преимущество — долговечность. Забор на винтовых сваях гарантированно прослужит до 80 лет и более.

Теперь, когда главные моменты определены, и вы располагаете полной информацией о строительстве забора на винтовых столбах своими руками, остается только пожелать вам качественных материалов и легкой работы!

Статистика Видео:  0

расчёт параметров свайного фундамента и подбор оборудования для установки

Чтобы любой дом, любая постройка, независимо от назначения, были долговечными и надёжными, их нужно строить на прочном основании. Строителями на сегодня разработано много типов фундаментов, которые используются при возведении дома. И один из них – это фундамент на винтовых сваях.

↑ Постройка на сваях – это миф или реальность?

Встречаются опытные строители, которые категорически не советуют использовать сваи при возведении жилого дома. Они советуют использовать свайное основание только для построек хозяйственного назначения или для небольших дачных домов.

Возникает вопрос: а как тогда российские (и не только) города, в которых десятки тысяч домов построены на сваях и до сих эксплуатируются? Причём дома в несколько этажей, а не просто одноэтажные постройки.

В некоторых случаях фундаменты на сваях являются единственной возможностью построить на участке дом, так как грунт не позволяет использовать, например, ленточный фундамент.

Если местность под строительство всегда залита весенними паводками или грунтовые воды практически у поверхности – то спасают именно винтовые сваи.

Например, если дом нужно поднять или перенести, или реставрировать, то обустраивают именно свайное основание. Такой вариант часто используют во время ремонта деревянных построек прошлого века, когда в те годы дома редко возводили с фундаментом.

В пользу использования свайной конструкции говорят и те факты, что такие варианты основания были реализованы в строительстве очень давно. Только вместо свай были задействованы брёвна, забиваемые в землю.

А свайный метод установки изобрели лишь в начале XIX века.

В первом десятилетии XX века возведение построек на свайных фундаментах получило «второе дыхание» благодаря изобретению новой техники, позволявшая точно и глубоко вбивать сваи. А это значительно убыстряло работу по строительству фундамента для дальнейшего возведения зданий.

Почему свайный фундамент?

Идея о том, чтобы сделать ленточный фундамент, «отпала» сразу. Причин несколько. Во-первых, мне не хотелось заморачиваться с бетоном, опалубкой и прочей тяжелой работой. Во-вторых, цена такого фундамента вышла бы просто «неподъёмной». В-третьих, так как дача расположена вблизи реки (200-250 метров), весной часто бывают наводнения. Участок затапливает в среднем на полметра. Поэтому было решено поднять баню над землёй примерно на метр.

Чтобы самому «не греть голову» по поводу бурильно-сверлильных работ, нашел фирму, которая занимается изготовлением и монтажом винтовых свай. Оформил договор и заказал у них 15 свай диаметром 89 мм. длиной 3 метра, плюс 15 оголовников и монтаж. Конечно, предварительно были сделаны все чертежи будущего строения и согласованы с фирмой. Все расчёты проводил сам.

Скажу сразу, баня планируется большая. Размеры по осям: 5 на 8 метра. Открытая терраса 2,5 на 5, большая комната отдыха: 3,5 на 5, мойка и парная отдельно, размер каждого помещения 2,5 на 2,5 метра. Естественно параметры указаны не в чистоте, так как некоторое пространство «съест» внутренняя отделка.

В назначенный солнечный день приехали монтажники. Привезли сваи, дизельный генератор, гидравлическую установку для закручивания свай, строительные леса – ведь на трёхметровую трубу с земли установить оборудование невозможно. У меня к этому времени уже была сделана разметка и выкопаны небольшие приямки под будущие опоры. Территория вокруг позволяла без проблем закрутить любую сваю.

Преимущества свайно-винтового фундамента

Винтовые сваи позволяют возвести фундамент всего за несколько дней, притом он сразу может воспринять нагрузку от здания и не боится сил морозного пучения.

В отличие от мелкозаглублённой ленты и столбов, свайно-винтовой фундамент на пучинистых грунтах не совершает сезонных «прыжков» вверхвниз.

Несущая способность винтовых свай не ниже (обычно даже выше), чем забивных и буровых, а выигрыш во времени составляет не менее месяца. При этом винтовые сваи обходятся на 50-70 % дешевле забивных и на 20-30 % — буровых, а если сравнивать с плитным фундаментом, то экономия составляет не менее 80 %.

Однако наряду со сторонниками у винтовых свай есть и противники, которые считают конструкцию недостаточно долговечной и приводят примеры (которых, к сожалению, довольно много) неграмотного изготовления и монтажа свай. Эти примеры мы также рассмотрим в статье.

Винтовые сваи – виды и материалы изготовления

Сваи имеют три основных элемента:

— Винтовая лопасть — нижний элемент сваи, который отвечает за бурение;

— Полая стальная труба — средняя, самая большая часть сваи;

— Оголовок — верхняя отдельная часть сваи. Он приваривается после бурения.

Толщина свай составляет от 80 до 150 мм. Диаметр лопастей винтов – от 250 мм и больше. Длина свай – от 1200 до 3000 мм. Это позволяет выбрать сваи под фундаменты разных типов домов.

Но главным в таких сваях является винт. Именно от его качества зависит, насколько легко вы сможете возвести фундамент.

Винты свай бывают широколопастным и узколопастными.

Широколопастные, в свою очередь, разделяются на винты, имеющие одну или несколько лопастей. Первый вариант применяется для лёгких сооружений, второй – для тяжёлых строений или для сооружений, возводимых на сложных грунтах.

Узколопастные наконечники винтов бывают литыми и сварными. Литые наконечники на сваях считаются более комфортными для работы.

Разновидности ленточного фундамента

По типу заглубленности ленточный фундамент на свах может быть:

1. Незаглубленный. Основание монолитной ленты совпадает с нулевой отметкой, а ниже — расположены сваи. Такой тип основания отлично подходит для сооружения легких конструкций: беседок, террас, хозпостроек, дачных домиков. Для возведения дома, даже из легких газо- и пеноблоков, такой фундамент использовать не рекомендуется по причине риска неравномерной усадки.
2. Мелкозаглубленный. Основание ленточной ленты заглублено в грунт на 10-20 см, а остальная часть возвышается выше нулевого уровня. Этот тип основания подходит для дома из различных материалов. Применение фундамента возможно на грунтах, дающих неравномерную усадку. Мелкозаглубленная ленточная конструкция не используется на болотистых почвах и на участках с высоким уровнем грунтовых вод и возможностью подтопления.
3. Висячий. Монолитная лента располагается над уровнем земли, опираясь на сваи. Устройство такого фундамента требует сложного расчета. Самостоятельно сделать висячий ленточный фундамент на сваях крайне проблематично. Однако на пучинистых, болотистых грунтах и при высоком залегании подземных вод этот тип основания незаменим. Если ваш участок имеет такие сложные гидрогеологические условия, то строительство основания лучше доверить профессионалам.

Технология установки свай своими руками

Технология монтажа буровых свай вручную предусматривает наличие небольшой строительной бригады. Обычно это 4-5 рабочих в зависимости от глубины бурения, диаметра и высоты свай.

Начинается же все с расчистки земельного участка. Это важный этап перед установкой свай, проводимый следующим образом. Участок зачищается с помощью садовой техники, выравнивается монтажным уровнем. Затем с него убираются все бугры и ямки, делается ровная поверхность. На ней необходимо подготовить разметку под сваи. Она может быть сделана с помощью маячков, ну или простыми углублениями в грунте. После этого можно приступать к ввинчиванию.

Перед ввинчиванием сваи нужно дополнительно обработать антикоррозийным или гидроизоляционным слоем. Некоторые скажут, что процесс их производства предусматривает нанесение специального защитного слоя, но при ввинчивании в твердую почву оцинковка или антикоррозийное покрытие, нанесенное при их производстве, может стереться или повредится. Поэтому в смету расходов обязательно нужно внести битумную мастику и обработать ей в два слоя каждую сваю.

Технология установки свай своими руками будет следующая:

1. Выкапывается небольшая ямка, в которую устанавливается свая. В ее ушки продеваются металлические пруты (или лом). По два человека с каждой стороны, начинают ее вкручивать в грунт. В это время еще один человек постоянно контролирует вертикальный вход сваи в землю. Такой способ включает в себя одну особенность, связанную с допустимым наклоном сваи от своей оси в 1-2 сантиметра.
2. После того, как первая угловая свая установлена, начинается монтаж второй угловой. Первые столбы ставятся именно по углам сооружения. Когда второй столб вкручен, между ними кладется ровный уголок или швеллер, с помощью которого осуществляется проверка, на одном ли уровне они стоят. Это тоже важное техническое требование, т.к. от этого зависеть ровность ростверка и цокольного этажа (если такой планируется), а также устойчивость всего дома.
3. Когда углы выровнены, можно приступать к монтажу остальных свай, которые должны быть тоже на уровне угловых. Бывают случаи, когда столб упирается в твердый предмет. Если это происходит на глубине 1,5-2 метра, то бурить дальше не нужно (достигнута глубина промерзания). Если меньше, то мешающий предмет придется выкопать.

ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

Процесс устройства свайных фундаментов по технологии погружения свай вдавливанием статической нагрузкой содержит следующие этапы производства работ:

подготовительные работы;

производственный или технологический цикл;

сдаточный этап.

Подготовительные работы.

На этом этапе выполняется подготовка строительной площадки – производится черновое выравнивание или, при необходимости, отрывка котлована, выполняется геодезическая разбивка свайного поля, составляется исполнительная схема с указанием расположения геодезических знаков – реперов, знаков закрепления осей и высотных отметок, производится устройство временных технологических дорог и монтажных проездов, устройство площадок для складирования элементов свай, которые должны иметь жесткие щебеночные основания, обустройство временных зданий и сооружений, производится передислокация и сборка СВУ, завозятся необходимые материалы и изделия.

Кроме того, в подготовительном периоде выполняются работы по пробному погружению свай и по статическим испытаниям пробных свай, на основе которых подтверждаются или корректируются проектные решения по допустимой нагрузке на сваю, количеству, длине и сечению применяемых свай.

Производственный или технологический цикл.

Технологический цикл статического вдавливания свай предусматривает последовательное выполнение следующих операций:

установка СВУ на проектную точку вдавливания первой сваи;

Тонкости и технология установки своими руками

Ввинчивание своими руками – тяжелая работа, поэтому лучше использовать технику

При кажущейся простоте технологии монтаж винтовой конструкции имеет ряд особенностей, которые нужно учитывать в процессе проектирования и во время установки.

• Независимо от типа грунта глубина погружения опор должна быть ниже уровня его промерзания. Для средней и южной полосы страны он составляет 150 см. Это предотвратит выдавливание стержней при пучении почвы.
• Расстояние между сваями для каркасного дома берется не более 250 см. Увеличение шага приводит к провисанию бруса, который используется для обустройства основания для стен. Даже железобетонный ростверк со временем может деформироваться.
• Чтобы устанавливать сваи вручную, нужно участие трех человек, не менее. Один отвечает за вертикальное положение опоры, а двое занимаются его вкручиванием.
• Ввинчивание опор — это очень тяжелый процесс, требующий приложения немалых физических усилий. Чтобы его облегчить, нужно увеличить плечо рычага. Стандартно в технологические отверстия сваи вставляется лом. Если его длины недостаточно, на концы насаживаются стальные трубы. Их длина может составлять до 400 см. Обычно длина рычага 3-4 метра. Чем он длиннее, тем меньше усилий придется потратить работникам.
• Нужно сразу установить опору в вертикальном положении. Допускаемое отклонение составляет 1 градус.

При правильно проведенном планировании свайная система способна прослужить до 100 лет при условии нанесения качественного защитного покрытия. Когда здание придет в негодность, винтовые опоры можно выкрутить и найти им дальнейшее применение.

Контроль качества установки опор

Пошаговая инструкция любого способа монтажа винтовых свай заканчивается не менее важной рекомендацией, нежели основные рабочие моменты. Речь идет об испытаниях на устойчивость к вдавливающему и выдергивающему воздействию, которые помогут соорудить качественный винтовой фундамент своими руками.

Сам процесс проводится через несколько суток (от двух до десяти дней, в зависимости от характера грунта), для чего опоры попеременно подвергаются расчетным нагрузкам в оба направления. В качестве груза обычно используют муфты, лебедки или гидравлические домкраты. Если будет установлен ростверк на винтовых сваях, основа дома дорабатывается в соответствии с технологическими правилами. Строительство ростверка – очень ответственный момент, поэтому подходить к нему нужно не менее серьезно, чем к монтажу несущих стержней.

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Марка и состав бетона для ростверка

Много писать по этому поводу мы не будет. Как правило, на этапе заливки бетона всех интересует вопрос, какую марку бетона использовать для ростверка и как его приготовить своими руками.

Для ростверка используют бетон марки М300 и М350. Если вы готовите бетон самостоятельно, то необходимые пропорции вы можете найти на нашем сайте в статье «Марка и состав бетона«.

Так же стоит сказать, что при заливке бетона его обязательно необходимо штыковать т.е. выгонять воздух, который застревает в толще бетона.

Для этого используют специальный вибратор, который можно взять в аренду. Так же можно воспользоваться прутком арматуры и штыкованием выгонять воздух.

Делать это нужно очень тщательно, иначе после застывания, в местах образования воздушных пустот, ростверк будет ослаблен.

Типы наконечников

Наконечники бывают сварные и литые. Второй вариант отличается большей надежностью, так как не деформируется под воздействием почвы. Их используют для плотных и твердых грунтов, а также в местах вечной мерзлоты. Даже если на пути у сваи встретится камень, то наконечник не сломается.

Сварные варианты используются для слабых почв. Их прочность может определять марка и толщина металла. Многие интересуются, сколько стоит винтовой фундамент с использованием литых и сварных наконечников. Цены отличаются. В стоимости выигрывают сварные конструкции, они дешевле. Зато литые наконечники качественней.

Почему стоит обратиться к нам

Специалисты «Королевского свайного завода» накопили большой опыт монтажа свайно-винтовых фундаментов. В портфолио нашей компании более 100 фундаментов для жилых домов и промышленных объектов, построенных в Москве и московской области. С 2011 года наши сотрудники проводят все необходимые операции по возведению фундаментов. Обращайтесь к нам, и мы поможем:

• рассчитать количество и тип необходимых свай, исходя из предполагаемых объемов строительства и имеющегося бюджета;
• доставить купленные сваи на участок;
• провести расчет и размещение свайного поля;
• выполнить монтаж обвязки и строительство ростверка.

После звонка в нашу компанию вы можете не волноваться о строительстве фундамента. Наши работники выполнят монтажи все сопутствующие работы в полном объеме и передадут вам готовый фундамент, на котором можно продолжать строительство.

Внимательное отношение к каждому заказчику, высокое качество продукции, исполнительская дисциплина и высокое мастерство стали стандартами в работе нашей компании. Закажите у нас установку свайно-винтового фундамента под ключ, и цены приятно удивят вас.

Железобетонный свайный фундамент: на что обратить внимание при устройстве

Технология строительства зданий на свайном основании находит всё большее применение, позволяя возводить многоэтажные дома и сложные промышленные сооружения на весьма нестабильных грунтах. Железобетонный свайный фундамент — это прочное, проверенное годами инженерное решение.

С разработкой конструкционного состава напряженного бетона, ЖБ (железобетонные) сваи стали оптимальным вариантом для создания основ под здания в самых сложных и стесненных условиях. В статье мы рассмотрим различные виды свай, и опишем, как устроить бетонный свайный фундамент.

Таким образом, процесс установки винтовых свай не предполагает никаких специфических и сложных работ, хотя и является трудоемким. Поэтому важно использовать только качественные сваи, которые прослужат вам долгие годы. Когда при строительстве принят за основу свайный фундамент встаёт вопрос: как установить винтовые сваи своими руками, насколько это трудно, какие потребуются инструменты и оборудование. Все эти проблемы решаемы, необходимо просто следовать технологии монтажа и соблюдать геометрические размеры между монтируемыми элементами. Важно знать какие применить сваи, как сделать привязку на участке, как правильно смонтировать сваи чтобы они были надёжной опорой для фундамента.

Основные виды свай

По сути, винтовая свая — это предварительно обработанная антикоррозийным средством металлическая труба с приваренной лопастью или без неё. Она входит в грунт наподобие самореза. Сваи бывают:

1. С разным диаметром. Чем толще труба, тем больший вес она может выдержать. Но следует понимать, что сваи диаметром более 108 мм вручную вкрутить будет очень трудно.
2. С разным размером ребра винта. С уширенной пятой — для грунта с низкой несущей способностью, с имитацией резьбы — для твёрдого мёрзлого грунта, который лучше не тревожить.
3. С разными по диаметру лопастями. Для влажных и зыбких грунтов лопасти сваи должны быть больше, чем для сухих и плотных.

В продаже также имеются специальные сваи с многовитковыми или многозаходными винтами, встроенным дренажом, из специальных, химически устойчивых материалов, с дополнительными лопастями, с наваренными оголовками.

В зависимости от типа грунта следут выбирать винтовую сваю с подходящим диаметром столба и размером лопасти

Основные этапы установки винтовых свай своими руками

23.11.2021 10:10 | Категория: Материалы для ремонта

Чтобы правильно осуществить монтаж винтовых свай для устройства свайно-винтового фундамента, необходимо ознакомиться с правилами.

Данный вид работ может выполняться в любое время года, за исключением сильных морозов.

Взять, к примеру, винтовую сваю в Конаково. При внимательном рассмотрении, она напоминает большой саморез, из-за устройства на несущей трубе лопастей, которые формируют в грунте канал, при ее вкручивании.

Установка винтовой сваи может выполняться несколькими способами:

• ручной. Данный способ является самым трудоемким и работа продвигается очень медленно. Установка механическим способом хороша в том случае, если нет возможности привлечения специальной техники;
• установка свай с помощью специального редуктора. Посредством данного оборудования можно осуществлять достаточно мощные повороты сваи. Этот способ намного быстрее и менее трудозатратный;
• привлечение специализированной техники, к которой можно отнести сваекруты. Данное оборудование имеет высокую стоимость и требует наличия оператора.

Основные правила, действующие при монтаже винтовых свай:

• одним из основных правил является вкручивание сваи строго в вертикальном положении. Допустимое отклонение от оси не должно превышать 1-2 градусов;
• если ранее под фундамент выкапывалась яма, то монтаж винтовых свай на этом месте нежелателен;
• по окончании монтажа, винтовые сваи рекомендуется бетонировать. Это необходимо при возведении задания, имеющего большой вес. Кроме того, сваи, погруженные в бетон, намного дольше эксплуатируются, так как становятся недосягаемыми для воды.

Если на участке преобладает скалистый грунт, то устанавливать винтовые сваи для устройства фундамента специалисты не рекомендуют. Также, они против монтажа свайного фундамента на рыхлых и проседающих почвах или торфяниках.

Основные этапы монтажа винтовых свай своими руками

Приступая к установке винтовых свай, начинать работы следует с предварительной подготовки участка. С него необходимо собрать весь мусор, удалить траву и другие растения, выровнять площадку.

Проведение разметки подготовленного участка. При правильной разметке, здание, возведенное на этом фундаменте, будет отличаться четкой геометрией форм. Действия выполняют в три этапа:

1. Разметьте правильный прямоугольник, проверив его на геометричность с помощью шнура, растянутого по диагонали между углами. Это необходимо выполнить в обязательном порядке, невзирая на форму будущего дома.
2. Для того, чтобы сваи расположились в одной оси, необходимо начинать разметку с углов, натянув между ними колышки и вбив дополнительные в середине каждой стороны по периметру.
3. Забивается количество колышков, равное количеству свай.

После разметки переходим, непосредственно, к установке свай. Достаем колышек из земли и на его месте выкапываем небольшое углубление, ширина которого от 200 до 220 мм, а глубина – 300 мм. Для размягчения грунта, наливаем в них воду.

На сваях произвести разметку, чтобы при вкручивании в грунт остановиться вовремя. В верхней части свай сделать устройства для размещения рычага.

К свае прикрепить лазерный уровень для контроля вертикальности. Правильно выставить и провернуть в хорошо смоченном грунте.

В устройства для рычага вставляются ломики и начинается проворачивание сваи вглубь. Двое мужчин вкручивают ее, а третий следит за правильным расположением.

При вкручивании сваи, она должна войти в грунт ниже уровня промерзания. Если при выполнении работ была повреждена поверхность изделия, необходимо ее покрасить антикоррозийным составом. Такие действия выполнять до тех пор, пока не произведете установку всей свай в местах разметки.

Винтовые сваи » Установка винтовых свай

Сейчас установка винтовых свай распространена довольно широко. Начиная с возведения фундаментов высоковольтных опор и заканчивая деревянными гражданскими домами. Для профилирующих строительных фирм ответ на вопрос «Как установить винтовые сваи» не является секретом. Давайте и мы познаем этот технологический процесс.

Технология установки винтовых свай

Перед раскрытием подобного вопроса обозначим вкратце структуру винтовой сваи. Это металлическая заостренная труба с лопастью определенного вида. К противоположной стороне сваи приваривается оголовок, на котором фиксируется основа будущего объекта.

С самого начала возведения фундамента рассчитывается количество винтовых свай, их размеры, различные расстояния между ними и другие технические характеристики. Все эти параметры зависят от предполагаемой нагрузки и типа грунта.

Бывает иногда так, что всей длинны сваи не хватает. В данной ситуации ее увеличивают. Вообще винтовые сваи по своей длине довольно большие, встречаются до 11 метров цельной конструкции.

Далее после всех расчетов, начинается непосредственный монтаж винтовых свай. Они завинчиваются на расчетную глубину. При этом все технические правила установки винтовых свай должны быть соблюдены. Созданные сваями полости далее бетонируются.

Есть и некоторые аспекты. Часто при возведении винтового фундамента его сваи скрепляются между собой, используются армированные кассеты.  Зимой применяются различные присадки. Так же вся металлическая конструкция фундамента покрывается специальным средством для предохранения от коррозии.

Подобный технологический процесс установки винтовых свай объясняет их универсальность. Без ведения земляных работ можно ввинтить сваи на различную глубину, что позволит укрепить фундамент на неоднородном по своей структуре грунте.

Установка винтовых свай достаточно универсальный процесс. Для временных построек фундамент можно не бетонировать и в любое время года вывернуть винтовые сваи. Более того их срок службы более 100 лет, что делает подобный тип свай очень надежными и еще более универсальными.

Винтовые сваи – еще преимущества использования.

Установка винтовых свай: технология, правила и этапы

30 Ноября 2019.

При строительстве любых объектов должно быть обеспечено надежное основание.

Одним из вариантов является винтовой фундамент, который абсолютно надежен и достаточно просто устанавливается. Преимуществами использования винтовых свай для фундамента являются:

• нет необходимости проводить земляные работы, а также рыть котлован или траншеи;
• установка осуществляется на различных поверхностях, которые могут иметь неровный рельеф;
• закладывать фундамент можно в разное время года, при этом он является прочным и износостойким;
• монтаж осуществляется быстро и просто, в результате чего происходит уплотнение грунта, который обеспечивает высокие показатели для фундамента.

Перед тем как осуществляется установка свай происходят подготовительные работы, при которых выбирается подходящее место. После чего рассчитывается необходимое количество свай, а также расстояние между ними. Для этого используются колышки, которые устанавливаются в заранее отмеченные места. Перед тем как как осуществлять монтаж изучается грунт на присутствие камней больших размеров, а также рядом расположенных корней от деревьев. Для этого можно использовать гидрогеологические службы, которые способны определить не только присутствие подземных вод, но и также глубину промерзания почвы.

После того как проведена подготовка начинается основной этап. Для этого в верхней части труб делаются отверстия и вставляются штанги, за счет которых производится вкручивание. Для того чтобы установить винтовые сваи необходимо выкопать небольшие лунки и в процессе осуществлять контроль за тем, чтобы труба находилась в строго вертикальном положении. Для этого лучше всего использовать уровень. После того как сваи скручены до определенной глубины, они должны быть выровнены на одной плоскости, которая параллельна земле. Если образуются определенные выступы, то они убираются с помощью болгарки. Винтовые сваи цена которых может варьироваться исходя из фирм, оказывающих подобные услуги.

Для того чтобы обеспечить надежность фундаменту в трубу можно залить бетон, а сверху приварить оголовки из металла, которые позволят связать все сваи в единую конструкцию. Самое главное правильно подобрать размеры свай, а также соблюдать строгую вертикальность при их монтаже. Именно от этого будет зависеть надёжность фундамента, который будет обеспечивать опору для всего строения. При этом если в грунте содержится большое количество твердых пород, то это для установки свай потребуется несколько помощников, которые смогут упростить их установку.

Монтаж винтовых свай — Винтовые сваи цена с монтажом в подмосковье



Монтаж винтовых свай стремительно набирает популярность. Он требуется для установки свайно-винтового фундамента, который выбирают в качестве основания частного дома или коттеджа, возводимого в местах со сложным рельефом, где мелко залегают грунтовые воды и всегда сохраняется риск подтопления. К преимуществам его монтажа относится то, что работы можно выполнять в любое время года. Трубчатые опоры со спиральной лентой завинчиваются в сложный грунт на предварительно определенную глубину, зависящую от уровня промерзания почвы, посредством сваекрута, после чего их оголовки выравниваются, в полость труб засыпается песок или заливается бетон для предупреждения коррозии, а затем – устанавливается ростверк, обеспечивающий фундаментальной основе будущего здания требуемую прочность и жесткость. Наша компания предлагает профессиональный монтаж винтовых свай. Он требуется при закладывании фундамента на участках с холмистым рельефом и проблемным грунтом. Взятые на себя обязательства мы выполняем с гарантией качества и ответственностью за результат. Нам можно доверить установку свайно-винтового фундамента под ключ, мы гарантируем выполнение работ в строго установленный договором срок. Этим направлением деятельности мы занимаемся много лет и пользуемся заслуженной репутацией надежного партнера, которому можно доверять.

Конструктивные особенности

Основным назначением винтовых свай выступает возведение фундамента для строительства малоэтажного здания жилого или нежилого назначения на сложных грунтах в максимально короткий срок. Речь идет о специальных трубчатых опорах, один из концов которых заострен и имеет несколько витков, облегчающих их вкручивание в землю до необходимого уровня. Их конструкция регламентируется ГОСТ, она состоит из:

• рабочего ствола из стальной трубы, толщина стенок которой не менее 4 мм и диаметр от 55 мм;
• спиральной ленты, выполненной из стального проката, длина которой зависит от количества накрученных витков;
• литой насадки из стали или чугуна, дополнительно прошедшей термообработку.

Винтовые сваи изготавливаются посредством приварки спиральной ленты к трубчатой опоре, на которую уже установлен рабочий наконечник. Винты накручиваются и на насадке, и на теле ствола. Винтовые сваи промышленного изготовления выдерживают внушительную нагрузку на вес, что позволяет их использовать для быстрого и недорогого монтажа прочного и надежного фундамента на любом грунте. К их сильным сторонам относится:

• высокая прочность и надежность;
• почти полное отсутствие усадки при эксплуатации здания;
• возможность установки в почвы любого вида, в том числе сложные и проблемные;
• допустимость повторного применения после демонтажа.

Монтаж винтовых свай возможен при любых погодных условиях, что позволяет возвести в максимально короткий срок полноценный фундамент. Винтовые сваи при необходимости могут погружаться в землю на всю длину, которая у них доходит до 20 метров. Увеличенная ширина лопастей (порядка 2,5 метров) обеспечивает трубчатым опорам хорошую устойчивость и долговечность.

Основное назначение винтовых свай

Монтаж винтовых свай – это востребованная услуга нашей компании. Ее заказывают профессиональные застройщики и частные лица на первом этапе возведения домов и зданий нежилого назначения на участках с неровным рельефом. Винтовые сваи используются для:

• установки фундамента на участках с большими перепадами высот, без выполнения работ по выравниванию площадки под строительство, что позволяет сэкономить бюджет и получить прочную опору для будущего здания;
• возведения пристройки к уже эксплуатируемому зданию без смещения его фундамента, то есть без риска наклона и разрушения постройки;
• быстрой закладки фундамента малоэтажных построек жилого и нежилого назначения;
• возведения опор ЛЭП;
• строительства заборов, пирсов, причалов и мостов;
• усиления фундамента при первых признаках риска его разрушения.

Монтаж винтовых свай требуется для создания фундамента под любую постройку, которую, при необходимости, можно снять с трубчатых опор и перенести на другое место.

Виды винтовых свай и их отличия друг от друга

Монтаж винтовых свай часто заказывают для установки фундамента под частное домостроение. Для того, чтобы он подходил под любой проект, производители предлагают разные виды трубчатых опор с винтовой лентой. Они отличаются друг от друга:

• длиной ствола и спиральной ленты;
• толщиной стенок трубы;
• шириной лопастей;
• способом выполнения навивки;
• конструктивными особенностями рабочего наконечника.

При производстве работ по монтажу свайно-винтового фундамента используются следующие виды опорных элементов:

• Сварные сваи, основные элементы которых соединены между собой методом электрической сварки, они имеют хорошее соотношение цены и качества, благодаря чему широко используются для сооружения фундаментов под частные домостроения. Из-за высокого риска коррозий в области сварных швов полость трубчатых опор в обязательном порядке заливают бетоном.
• Литые сваи, имеющие цельную монолитную конструкцию. Они имеют высокую прочность и легко входят в любую почву, в том числе пронизанную корнями растений и каменистую. Их используют в сфере промышленного строительства благодаря высокой несущей способности, прочности, надежности и относительно простому завинчиванию.
• Комбинированные сваи, состоящие из рабочего ствола и лопасти. Они рекомендованы для монтажа фундамента под легкие постройки, заборы, пирсы, с максимальной нагрузкой до 50 тонн.

Наша компания предлагает монтаж винтовых свай под ключ, мы гарантируем выбор оптимально подходящих трубчатых опор для возведения фундамента под ваше строительство. Мы берем на себя ответственность за результат, гарантируем высокое качество выполненных работ, их соответствие строительным нормам и правилам.

Правила выбора винтовых свай

Монтаж винтовых свай – это сложный и ответственный процесс, который можно доверить только профессионалам. Вы можете обратиться в нашу компанию, где работают высококлассные специалисты – настоящие мастера своего дела. Данную услугу мы выполняем под ключ, берем на себя выбор трубчатых опор со спиральной лентой, которые идеально подойдут для возведения фундаментального основания под будущее здание. При выборе винтовых свай первое, на что нужно обратить внимание – это длина и диаметр стержня. Общие правила таковы:

• для заборов, беседок и небольших садовых построек достаточно опор диаметром 57 мм;
• для заборов, уличных туалетов, бань и гаражей подойдут сваи диаметром 76 мм;
• для пристроек к действующему зданию, террас, веранд и небольших одноэтажных дачных домиков рекомендованы винтовые опоры диаметром 89 мм;
• для частных домов, коттеджей высотой в 1-2 этажа и таких же зданий нежилого назначения предназначены винтовые сваи диаметром 108 мм.

Мы перечислили самые востребованные виды свай, но при необходимости можно приобрести усиленные винтовые опоры диаметром до 325 мм. Что касается выбора длины, то здесь нужно ориентироваться на тип грунта и степень его окаменелости. Во внимание берется глубина промерзания грунта, его сопротивление при завинчивании опоры, вес будущего строения. Если монтаж винтовых свай выполнен правильно, то полученный с их помощью свайно-винтовой фундамент будет прочнее железобетонных конструкций и ничем не будет им уступать по прочим эксплуатационным показателям.

Плюсы и минусы свайно-винтового фундамента

Монтаж винтовых свай требуется при возведении свайно-винтового фундамента под здание малой этажности жилого и нежилого назначения, к преимуществам которого относится:

• прочность и надежность;
• выгодная стоимость – он обойдется вам на 30-40% дешевле прочих вариантов фундаментального основания;
• быстрое возведение под ключ, занимающее всего 2-3 дня, без шума и вибраций;
• возможность установки на рыхлом грунте и на холмистой местности;
• исключение риска смещения грунта и давления на дом при морозном пучении грунта;
• устойчивость к влаге, кислотам, солям и щелочам, содержащимся в почве;
• широкая область применения – его можно установить на любых почвах за исключением скальных;
• возможность установки в условиях ограниченного пространства – монтаж винтовых свай не требует привлечения тяжелой спецтехники, для его выполнения достаточно привлечения 2-3 человек.

Установка свайно-винтового фундамента не требует проведения сложных, трудоемких и дорогих земляных работ. Единственное, что нужно учесть при монтаже винтовых свай – это их надежную защиту от коррозии. Эта работа позволяет создать основание под здание любой площади, которое не будет уступать по прочности, надежности и другим эксплуатационным характеристикам ленточным и плитным фундаментам, установка которых требует сложных земляных работ и обойдется гораздо дороже.

Основные правила монтажа винтовых свай

Монтаж винтовых свай лучше доверить профессионалам несмотря на то, что он совсем не сложный на первый взгляд, выполнение работ требует специальных навыков и знаний. Весь процесс установки трубчатых опор со спиральной лентой можно разделить на следующие этапы:

• расчет предельно допустимых нагрузок;
• выполнение разметки под установку опор на местности;
• выбор способа завинчивания свай;
• подготовка участка;
• расчет необходимого количества свай;
• покупка опор и всего необходимого для их завинчивания;
• проведение их антикоррозийной обработки для продления срока службы;
• бурение направляющих скважин под опоры;
• завинчивание свай в грунт.

Профессиональный монтаж винтовых свай выполняет 3 – 5 человек, после выполнения всех необходимых расчетов, проведения геологоразведывательных работ, разработки плана-проекта, где будет отмечено место установки каждой опоры для фундамента с учетом правильного распределения нагрузки будущего строения. Рассмотрим основные этапы монтажа винтовых свай более подробно.

Проектирование и расчет

Проектирование и расчет выполняется до начала монтажа винтовых свай. Это требуется для того, чтобы определить:

• необходимое количество опор, их вид, длину и диаметр;
• глубину закладки свай;
• оптимальную высоту будущей конструкции;
• общую сумму расходов на установку свайно-винтового фундамента.

Порядок расчета установлен СНиП 2.02.03.85. Он предполагает определение общего веса строительных конструкций будущего здания, расчет нагрузки от снежного покрова на крыше, динамической и ветровой нагрузки, после чего определяется усилие на одну сваю с учетом нагрузочного коэффициента запаса, а затем – расчет их необходимого для производства работ количества. На основании разработанного проекта выполняется планировка участка под установку фундамента на местности.

Подготовительные работы

Несмотря на отсутствие необходимости в проведении сложных и трудоемких земляных работ, монтаж винтовых свай требует специальной подготовки. Она заключается в разметке участка под установку фундамента с созданием в местах их ввинчивания, так называемых лидер-лунок глубиной от 10 до 15 см и диаметром до 3 см. На этом же этапе выполняется антикоррозийная обработка винтовых опор для продления их срока эксплуатации.

На мягких грунтах монтаж винтовых свай выполняется без создания лидер-лунок. На этапе подготовки к установке фундамента выполняется создание небольших ямок для облегчения лопастям опор удобного захвата земли и качественного в нее ввинчивания.

Порядок монтажа

Непосредственно монтаж винтовых свай начинается по окончанию подготовительных работ, то есть после того, как будет:

• рассчитано их количество;
• проведена антикоррозийная обработка с использованием битумной мастики и оцинковки рабочей поверхности;
• окончены геологоразведывательные работы;
• сделана разметка и лидер-лунки (при необходимости).

Для монтажа винтовых свай используются сваекруты – специальные механизмы, рабочие элементы которых крепятся за оголовок и передают усилие посредством рычага, в результате чего опоры ввинчиваются в землю. При закручивании винтовых свай в обязательном порядке контролируется их вертикальность, погрешность допускается не более 5 см, при обнаружении перекоса неровность сразу исправляется.

После того, как все винтовые сваи будут ввинчены в землю, в лунки вставляется вспомогательная арматура, и все пространство вокруг них заливается бетоном. Это требуется для защиты свай от коррозии. Как только бетон застынет, выполнятся разметка по уровню и срезание болгаркой выступающих частей, полость свайных труб заливается цементом, далее идет установка оголовков сварным способом с очисткой швов от окалины. На этом монтаж винтовых свай считается оконченным, далее следуют финишные работы по установке свайно-винтового фундамента.

Контроль качества

Последним этапом работ по монтажу винтовых свай под ключ, предлагаемых нашей компанией, является контроль качества. Его суть состоит в испытаниях на:

• устойчивость;
• вдавливающее воздействие;
• выдергивающее воздействие.

Контроль качества установки винтовых свай мы проводим не ранее, чем через 2-10 суток, в зависимости от характеристик грунта, в который они ввинчены. Монтаж винтовых свай – это лишь одно из предложений нашей компании. Мы предлагаем своим новым и постоянным клиентам профессиональную чистку  природных и искусственных водоемов от бытового и органического мусора, водорослей, ила и донного осадка с использованием земснаряда – плавающего экскаватора, оснащенного грунтонасосом, и работающего в паре с грузовой баржей. Дополнительно мы выполняем работы по углублению дна, укреплению берегов, обустройству пляжей и зон отдыха.

ПОЗВОНИТЕ НАМ ( ЕСТЬ WHATSAPP )
+7 (906) 755-00-21
+7 (968) 795-20-15

Продукция для спиральных пирсов | Грузия | Южная Каролина | Северная Каролина | Флорида — системы Patriot Foundation | Винтовые сваи | Подкрепление

Продукция со спиральными пирсами для жителей Джорджии, Южной Каролины, Северной Каролины, Флориды и прилегающих регионов

Подрядчикам, монтажникам и другим профессионалам отрасли, которые ищут высококачественные продукты для винтовых свай, которые приносят существенную прибыль, не следует искать ничего, кроме Patriot Foundation Systems. Наша растущая компания проектирует и производит различные винтовые сваи, включая винтовые сваи, винтовые анкеры, кронштейны, заглушки и многое другое. Patriot Foundation System была основана для предоставления продуктов, которые соответствуют или превосходят технические требования подрядчиков, монтажников и инженеров-конструкторов по проектам фундаментов. Как семейный бизнес, мы стремимся предоставлять инновационные качественные продукты, которые производятся в соответствии с самыми высокими отраслевыми стандартами и непревзойденным обслуживанием клиентов.

Наши спиральные продукты Patriot Foundation Systems обеспечивают превосходную производительность и разработаны как долговечные решения при использовании в следующих и других проектах:

• Жилые фонды
• Коммерческие фонды
• Промышленные фундаменты
• Фундаменты инженерных сетей
• Системы швартовки Helix
• Фундамент для крепления солнечных панелей

Спиральные винтовые анкеры Patriot Foundation Systems разработаны и изготовлены в соответствии с общепринятыми стандартами и могут быть изготовлены по индивидуальному заказу в соответствии со спецификациями вашего проекта. Вся наша продукция, включая винтовые анкеры, оцинкована и прошла испытания на соответствие стандартам ICC-E, AC10 и AC304. Наши анкеры обеспечивают превосходную устойчивость и их легче устанавливать и снимать, чем обычные фундаментные опоры. Строительство новой береговой линии, установка частных доков и укрепление фундамента жилых домов — все это области применения, в которых использование винтовых свай выгодно. Поскольку не нужно использовать бетон и не нужно удалять почву, эти продукты также считаются экологически безопасным решением.

В зависимости от времени получения коммерческим перевозчиком компания Patriot Foundation Systems предлагает продукцию для винтовых свай с доставкой на следующий день во Флориду и двухдневную доставку по всему юго-востоку, включая Джорджию, Южную Каролину, Северную Каролину и прилегающие регионы. Также доступна международная доставка до ближайшего порта. Свяжитесь с одним из наших вежливых партнеров сегодня для цитаты на вашем предстоящем проекте.

Фасад здания: Поднятие фасада здания и конструкции

Технология винтовых свай CHANCE®: Решения для возведения конструкции

Планы фасадов зданий могут варьироваться в зависимости от геотехнических свойств грунта, конструкции опорной конструкции и строительных норм и правил.Правила и текущие инженерные интерпретации в каждом географическом регионе также вызывают озабоченность. Основным решением для подъема зданий, рекомендованным Hubbell Power Systems, Inc., является микросвая CHANCE Helical Pulldown® (HPM). Основанная на той же методологии, что и стандартные винтовые сваи CHANCE, HPM имеет несколько неоспоримых преимуществ, которые обеспечивают превосходную устойчивость при подъеме конструкции. Для дополнительной гарантии на HPM распространяется лучшая в отрасли 30-летняя ограниченная передаваемая гарантия на продукт.

• Требования к зданию в зоне затопления
• Проектный подход к технологии винтовых свай CHANCE
• Что такое винтовая свая CHANCE?
• Что такое микросвая CHANCE Helical Pulldown?

Требования к зданию в зоне затопления

При подъеме конструкции в зоне затопления правила и положения могут различаться в зависимости от местоположения, типа почвы, размера конструкции и других факторов. Требования FEMA к высоте постоянно меняются, но одна вещь, которая остается неизменной во всех местах, это то, что микросваям CHANCE Helical Pulldown доверяют для любого проекта.

Рекомендации FEMA по зонам затопления:

• Винтовые сваи могут быть рассчитаны на ВСЕ ЗОНЫ
• Зона A: рекомендуется поперечная распорка
• V-Zone: по возможности избегайте поперечных распорок
Балки класса
• допустимы во всех зонах
• Чтобы ознакомиться с последними требованиями FEMA к высоте домов в зоне затопления, посетите сайт www.fema.gov
.

Подход к проектированию высотных отметок для технологии спиральных свай CHANCE

Рекомендуемым продуктом для возведения конструкций является HPM (в корпусе).Модификации конструкции или дополнительные продукты могут быть предложены для удовлетворения или превышения потребностей на основе спецификаций, определенных местным инженером. Свяжитесь с нами по телефону 855-477-2121 для получения дополнительной помощи по проектированию со спецификациями вашего проекта для правильного поднятия здания выше требуемой отметки.

Базовый процесс для корпусного HPM:

• Выдвижение вниз до необходимой высоты
• При необходимости увеличьте грузоподъемность колонн надстройки с помощью стали, кирпичной кладки или бетона
• Опустить дом на соединения

Дополнительные аспекты инженерного проектирования:

• Требуемый крутящий момент для винтовой сваи
• Фиксатор крепления к нижней части дома
• Комбинации нагрузок
• Анализ рамы (качается/не качается)
• Анализ второго порядка
• Комбинированная изгибающая и осевая нагрузка

Проектный подход к технологии спиральных свай CHANCE

Рекомендуемый продукт для установки начинается с корпуса HPM, и могут быть предложены модификации конструкции или дополнительный продукт для удовлетворения или превышения потребностей на основе спецификаций, определенных местным инженером. Свяжитесь с 855-477-2121 для получения дополнительной помощи по проектированию со спецификациями вашего проекта, чтобы правильно поднять дом выше требуемой высоты.

Базовый процесс для корпусного HPM:

• Выдвиньте винтовую тягу до необходимой высоты ИЛИ При необходимости
• Увеличить грузоподъемность колонны надстройки
• Со сталью, кирпичной кладкой или бетоном
• Опустить дом на соединения

Дополнительные аспекты инженерного проектирования:

• Требуемый крутящий момент для винтовой сваи
• Нет геотехнической информации? Тогда что?
• Фиксатор крепления к нижней части дома
• Комбинации нагрузок
• Анализ рамы (качается/не качается)
• Анализ второго порядка
• Комбинированная изгибающая и осевая нагрузка
• Эксцентриситет соединений колонн
• Замораживание-оттаивание для балок

Программное обеспечение CHANCE HeliCAP® — это интерактивное программное обеспечение, которое поможет вам решить ваши требования к растяжению и сжатию спиральных анкеров. Он выполняет мощные расчеты с параметрами почвы вашего участка, чтобы помочь вам строить лучше и быстрее. Чтобы узнать больше, нажмите сюда.

Что такое спиральная свая CHANCE?

Винтовая свая представляет собой систему глубокого фундамента, которая в основном используется для поддержки или сопротивления весу (нагрузке) конструкции практически в любом приложении. Винтовые сваи устанавливаются с помощью мобильной техники, размер которой зависит от требований к нагрузке. Наиболее выгодным аспектом винтовой сваи является то, что ее можно сразу нагружать, в отличие от других методов глубокого фундамента, таких как бетон.

3 Основные элементы винтовой сваи:

• Хотя бы одна опорная пластина (спираль)
• Центральный вал
• Концевая заделка

Винтовые секции сваи соединяются болтовыми соединениями, что позволяет сделать сваю непрерывной, а глубину установки ограничивает только плотность грунта и практичность, исходя из экономических соображений. Подавляющее большинство спиральных пластин CHANCE, независимо от их диаметра, имеют стандартный шаг 3″.Имея настоящую спиралевидную форму, спиральные пластины не ввинчиваются в почву, а ввинчиваются в нее с минимальным нарушением почвы. Спиральные плиты CHANCE проходят предварительную квалификацию в соответствии с требованиями критериев приемлемости ICC-ES AC358 для винтовых свайных систем и устройств, что означает, что они, как правило, имеют круглую форму в плане, имеют истинную форму спирали и крепятся перпендикулярно центральному стальному валу с передняя и задняя кромки параллельны. Спиралевидные пластины расположены на достаточном расстоянии друг от друга, чтобы они функционировали независимо как отдельные несущие элементы.Следовательно, мощность конкретной спирали на винтовой свае/анкерном стволе не зависит от спирали над или под ней.

Что такое винтовая микросвая CHANCE (HPM)?

CHANCE HPM — это запатентованный (патент США 5,707,180) метод, используемый для формирования колонны цементного раствора вокруг ствола стандартной квадратной шахты или винтовой сваи/анкера с трубчатым стволом. В процессе установки может использоваться только цементный раствор или цементный раствор в сочетании со стальным или ПВХ-корпусом. В результате получается винтовая свая с залитым раствором стволом, аналогичная по установке буронабивным анкерам или буронабивным сваям с использованием гравитационной заливки.

Первоначальной причиной разработки HPM было проектирование винтовой сваи с достаточным размером ствола, чтобы противостоять короблению. Однако с момента своего появления метод продемонстрировал больше преимуществ, чем просто устойчивость к продольному изгибу. Ниже приведены преимущества и ограничения, основанные на результатах полевых испытаний:

• Увеличить устойчивость ствола винтовой сваи к изгибу в мягких/рыхлых вскрышных грунтах до такой степени, чтобы концевой подшипник контролировал разрушение.
• Повышенная способность к сжатию за счет мобилизации поверхностного трения на границе цементный раствор/грунт.Общая грузоподъемность зависит как от поверхностного трения, так и от торцевого подшипника
• Обеспечивает дополнительную защиту от коррозии анкерного вала в агрессивных грунтах. Столбец цементного раствора обеспечивает дополнительную защиту ствола стальной сваи от коррозии от природных агрессивных грунтов с высокой скоростью потери металла, органических грунтов, таких как торф, или других агрессивных сред, таких как шлак, зола, болото, химические отходы или другие искусственные материалы.
• Усиливает реакцию винтовых свай на нагрузку/прогиб.Осевое отклонение на единицу нагрузки обычно меньше, чем у незалитых раствором валов.

Процедура установки микросвай CHANCE Helical Pulldown (HPM) довольно уникальна тем, что грунт по бокам ствола смещается вбок, а затем заменяется и постоянно поддерживается текучим раствором по мере установки сваи.

Чтобы узнать больше о системах поддержки фундамента CHANCE, позвоните в нашу службу поддержки клиентов по телефону 855-477-2121.

Если вы инженер, которому нужна техническая поддержка, позвоните по телефону 855-477-2121, чтобы связаться с инженером по применению Hubbell, который может помочь с разработкой индивидуального приложения.

CCMC Технический бюллетень – Фундаменты из стальных свай со шнековой установкой

Вниманию CCMC стало известно, что могут возникнуть проблемы с изготовлением и установкой стальных винтовых фундаментных свай, устанавливаемых шнеком, которые используются на строительных площадках в Канаде. Как указано в условиях и ограничениях оценок CCMC, каждый проект должен иметь: винтовые лопасти, одобрение зарегистрированного профессионального инженера, сварку, соответствующую стандартам; необходимая защита от коррозии и сертифицированный установщик.CCMC был проинформирован о том, что эти условия и ограничения могут применяться не во всех случаях, и, следовательно, это может поставить под угрозу несущую способность и эксплуатационную пригодность соответствующих несущих фундаментов.

Дополнительная информация

Канадский центр строительных материалов (CCMC) уже более 20 лет занимается производством шнекобурных стальных свай в Канаде. CCMC активно участвовал в разработке технических критериев для поддержки отрасли. Этот бюллетень предназначен для информирования органов власти, инженеров и пользователей этих продуктов о важности критериев, указанных ниже, для обеспечения установки, соответствующей строительным нормам.

Канадская комиссия по оценке строительных материалов (CCCME) поручила CCMC выпустить этот (и другие) технические бюллетени для информирования аудитории CCMC и общественности Канады об интересующих их вопросах, связанных со строительной продукцией.

Спиральные лезвия

Стальные сваи, устанавливаемые шнеком, считаются грунтовыми анкерами, изготовленными из спиральных круглых стальных пластин, приваренных к стальному валу.Пластины выполнены в виде спирали с тщательно контролируемым шагом. Диаметр пластины выбирается в зависимости от несущего давления грунта и нагрузки, на которую рассчитана стальная свая, установленная шнеком. Якоря могут иметь более одной спирали, расположенной через соответствующие промежутки на валу. Центральный вал используется для передачи крутящего момента при установке и для передачи осевых нагрузок на винтовые пластины. Центральный вал также обеспечивает основной компонент сопротивления боковой нагрузке.Эти анкеры ввинчиваются в землю с помощью механизированного оборудования. Приложенные нагрузки могут быть растягивающими (подъемными), сжимающими (несущими), сдвиговыми (боковыми) или их комбинацией. Спиральные анкеры быстро устанавливаются в самые разные грунтовые образования с использованием разнообразного легкодоступного оборудования. Они сразу готовы к загрузке после установки.

Установщик

Каждый монтажник предлагаемой шнековой стальной сваи должен быть сертифицирован производителем с использованием утвержденного оборудования.Установщик должен следовать инструкциям производителя по установке, а также использованию и ограничениям, указанным в отчете CCMC. Каждый установщик должен иметь при себе сертификационную карточку с подписью и фотографией. Кроме того, каждая стальная свая, установленная шнеком, должна быть обозначена этикеткой, содержащей информацию производителя, ссылку на стандарты материалов, указанные выше, и фразу «CCMC XXXXX-R».

Сварка

Конструкционная базовая сталь должна соответствовать требованиям CSA G40.20/G40.21 или ASTM A 500. Все сварные швы должны соответствовать CSA W59-13 и выполняться сертифицированными сварщиками в соответствии с Канадским бюро сварки. Стальные сваи должны иметь достаточную прочность и жесткость, чтобы эффективно противостоять всем нагрузкам и воздействиям нагрузок, а также таким воздействиям, которые можно разумно ожидать в течение срока службы, и спроектированы в соответствии с CAN/CSA-S16.1. Конструктивное проектирование стальных свай должно выполняться профессиональным инженером, имеющим опыт в таких проектах и ​​имеющим лицензию на осуществление деятельности в соответствии с соответствующим законодательством.

Коррозия

Определение наличия коррозионных условий и спецификация защиты от коррозии должны выполняться зарегистрированным профессиональным инженером, имеющим лицензию на практику в соответствии с законодательством соответствующей провинции или территории. Если определение наличия коррозионных условий не завершено перед установкой, изделие, включая все его принадлежности, должно быть оцинковано методом горячего погружения в соответствии с требованиями CAN/CSA-G164 или ASTM A123/A123M с минимальной толщиной 610 г/м2.

Зарегистрированный профессиональный инженер

Во всех случаях зарегистрированный профессиональный инженер, обладающий навыками такого проектирования и имеющий лицензию на осуществление деятельности в соответствии с законодательством соответствующей провинции или территории, должен определить количество и расстояние между установленными шнеком стальными сваями, необходимыми для восприятия всех нагрузок. Подписанный и скрепленный печатью сертификат, свидетельствующий о соответствии установки и допустимых нагрузках на сваи, должен быть предоставлен инженером уполномоченному органу для каждого проекта.

ССМС

С инструкциями, содержащимися в наших отчетах CCMC, наша цель состоит в том, чтобы производители, органы власти и пользователи этих продуктов учитывали информацию, представленную в этом бюллетене, при принятии решений о продаже, установке, утверждении и использовании шнековых стальных сваи в канадском строительстве.

Официальная служба поддержки здания CCMC

Любое должностное лицо здания или уполномоченный орган (AHJ) с вопросами о шнекоустановленных стальных сваях или любой другой оценке CCMC может обратиться в официальную службу поддержки CCMC по телефону 613-993-6189 или тел[email protected]

Мандат CCMC

По запросу провинций и территорий, регулирующих строительство по всей Канаде, в 1988 году CCMC была создана как официальная канадская служба оценки для чиновников в сфере строительства и строительной отрасли. Территориальные правительства (ПЦ). Также по просьбе PT CCMC был централизован в Национальном исследовательском совете Канады (NRC), федеральной правительственной организации в Оттаве, тесно сотрудничающей с Codes Canada и исследовательской экспертизой.Полномочия CCMC заключаются в предоставлении технического заключения о том, что продукт или система соответствует требованиям Строительных норм и правил Канады в качестве «альтернативного решения», а также в обеспечении проверки того, что продукт соответствует признанному стандарту на продукт или материал. Как организация федерального правительства и часть NRC, комплексная проверка CCMC в отношении всех оценок является беспристрастной, нейтральной и основанной на научных данных, направленной в первую очередь на защиту здоровья и безопасности канадцев. CCMC применяет один и тот же объективный, фактический и строгий процесс ко всем оценкам и предоставляет экспертное, непредвзятое мнение о соответствии Кодексу и Стандарту без коммерческого интереса к оцениваемым продуктам.Кроме того, как федеральное государственное учреждение, CCMC поддерживает все свои технические оценки

.

Для получения дополнительной информации, вопросов или запросов обращайтесь в CCMC по адресу [email protected] или по телефону (613) 993-6189.

Мартин Терио, П. Инж.
Директор по строительным нормам и спецификациям
Научно-исследовательский центр строительства

.
