Армирование монолитных перекрытий в районе отверстий



При конструировании перекрытия часто возникает необходимость устройства отверстий.

Есть такое понятие — усилить плиту в местах отверстий. Что это значит? Допустим, есть плита, армированная сеткой из стержней диаметром 8 мм с шагом 200х200 мм. В этой плите нужно сделать отверстие 300х500 мм (см. рисунок)

.

Такое отверстие обязательно попадет на часть стержней, которые нужно будет вырезать. Нарушенную целостность нужно компенсировать. Для этого по краям отверстия нужно положить дополнительные стержни, суммарная площадь которых больше или равна площади вырезанных. Возвращаясь к вышеприведенному случаю: отверстием шириной 500 мм мы вырезали три стержня диаметром 8 мм. Площадь трех стержней равна 0,503х3 = 1,51 см2. С каждой стороны отверстия нужно уложить один или два стержня общей площадью 1,51/2 = 0,76 см2. В итоге можно выбрать либо по одному стержню диаметром 10 мм, либо по два стержня диаметром 8 мм.

Дополнительную арматуру нужно укладывать в 50 мм от грани отверстия. Если стержней с каждой стороны два, то между ними также нужно расстояние 50 мм. Каждый стержень должен быть заведен в плиту в каждую сторону на величину нахлестки, которую можно взять из таблицы — чем больше диаметр арматуры, тем больше величина нахлестки. Чем выше класс бетона, тем меньше величина нахлестки. Круглое отверстие обрамляется так же, как и квадратное. Если перекрытие армируется двумя сетками в нижней и верхней зоне плиты, дополнительную арматуру нужно класть в обеих зонах с учетом того, что длина нахлестки в этих зонах будет разная (см. таблицу).

Арматура плиты, попадающая в отверстие, обычно разрезается по месту и отгибается в бетон плиты.



Диаметр арматуры, мм

Площадь арматурного стержня, см

2

Длина нахлестки для арматуры в нижней зоне плиты (бетон класса В20), мм

Длина нахлестки для арматуры в верхней зоне плиты (бетон класса В20), мм

6

0,283

390

550

8

0,503

510

730

10

0,785

660

940

12

1,131

790

1130

14

1,539

930

1320

16

2,011

1050

1500

18

2,545

1190

1690

20

3,142

1320

1880

25

4,909

1640

2350



Где нельзя располагать отверстия? Есть наиболее напряженные зоны в плите, в которых отверстия могут ухудшить работу.

В основном это места опирания перекрытия на колонны – так называемая зона продавливания, отверстия в этом месте располагать нельзя. Также нежелательно размещать отверстия в середине пролета.



Наиболее часто встречаемые отверстия – для вентканалов. Это группа небольших отверстий размером 140х140 мм, которые обязательно нужно учесть при армировании. Такая группа рассматривается как одно общее отверстие и армируется по контуру. Также необходимо проложить арматурные стержни в перемычках между отверстиями.



Если в плите есть большое отверстие (например, проем для лестницы), нужно обязательно включить его в расчет. Вокруг отверстия арматура может и не возникнуть, и армировать нужно будет конструктивно, согласно информации в этой статье. Но при расчете напряжения могут перераспределиться в плите так, что потребуется усиления в надопорных зонах над колоннами, например, или где-то в середине пролета вдалеке от отверстия.

Армирование вокруг больших отверстий желательно скрытыми балочками (согласно рисунку). При этом дополнительные стержни укладываются на расстоянии 100-150 мм друг от друга и охватываются хомутами из гладкой арматуры.







Еще полезные статьи:

«Как выполнить армирование монолитного перекрытия частного дома» — на эту статью обращаю особое внимание, ее мало кто замечает, но по ней можно подобрать армирование перекрытия прямоугольного дома с одной внутренней несущей стеной (самый распространенный тип перекрытия).

«Монолитное перекрытие»

«Сборное перекрытие или монолит?»

«Как пересчитать арматуру на другой диаметр»,

«Монолитное перекрытие по металлическим балкам»,

«Балконы»,

«Монолитный пояс».



Видео-курсы

Видео-курс «Расчет столбчатых фундаментов на естественном основании»

Этот курс записан после того, как за довольно короткий срок я узнала, как много проектировщиков не знают элементарного и не делают тех расчетов, которые обязаны делать. Ситуация, честно говоря, отвратительная и ведет к медленному, но верному разрушению того, что вот так вот, спустя рукава, напроектировано.

Подробнее

Видео-курс «Расчет каркаса просто и быстро»

Видео-курс Ирины Михалевской, записанный для чертежника, который никогда не делал расчеты. Сразу после курса он начал брать заказы и зарабатывать совсем другие деньги за свою работу, хотя пришел ко мне с сомнениями — не имея опыта, он боялся, что расчеты в Лире чересчур сложны для начинающих (и не зря, но есть обходной путь).

Подробнее

Видео-курс «Азы проектирования коттеджей»

Видео-практикум по проектированию коттеджа с рассмотрением различных вариантов обогатит ваш опыт и даст возможность получить комплексное представление обо всех этапах расчета, отработав его на практике. Авторский курс Ирины Михалевской сделает для вас проектирование коттеджей понятным и доступным, даже если вы только начинаете свой путь конструктора.

Подробнее

Видео-курс «Интересные лестницы из монолитного железобетона»

31 видео, раскрывающие суть проектирования монолитных лестниц сложной формы. Цикл видео, в котором я делюсь опытом проектирования непростых лестниц — расчеты, конструирование, решение проблем. Концентрация полезной информации, которая не будет пылиться без дела. Проектировщики таких лестниц востребованы как никогда, конкуренции нет, а спрос всегда имеется. Успейте занять пустующую нишу и пополнить свою копилку знаний непростыми решениями.

Подробнее

Видео-курс «Грамотные чертежи КЖ»

Курс про то, что должно быть в чертежах КЖ, чтобы они были исчерпывающе качественными, грамотными и без критических ошибок.

Упор на конструирование и содержание чертежей.

Подробнее

Видео-курс «Инструкция по сбору нагрузок»

Авторский курс Ирины Михалевской сделает для вас сбор нагрузок понятным и простым, даже если вы до этого никогда не пытались вникнуть в эту тему. Что вы откроете для себя в курсе? Принципы сбора нагрузок для любой расчетной схемы — вы не просто получите много примеров для разных конкретных случаев, но и поймете в общем, как действовать в любых ситуациях.

Подробнее

Последняя статья на сайте

Видео-курс «Инструкция по сбору нагрузок»

Авторский курс Ирины Михалевской сделает для вас сбор нагрузок понятным и простым, даже если вы до этого никогда не пытались вникнуть в эту тему.

Что вы откроете для себя в курсе?

Принципы сбора нагрузок для любой расчетной схемы — вы не просто получите много примеров для разных конкретных случаев, но и поймете в общем, как действовать

в любых ситуациях.

Прочитать статью

Новые статьи

  • Видео-курс «Инструкция по сбору нагрузок»
  • Видео-курс «Грамотные чертежи КЖ»
  • Видео-курс «Интересные лестницы из монолитного железобетона»
  • Видео-курс «Азы проектирования коттеджей»
  • Видео-курс «Расчет каркаса просто и быстро»
  • Видео-курс «Расчет столбчатых фундаментов на естественном основании»
  • Как выполнить расчет каркаса и ничего не упустить
  • Мономах просто. Обучающий видео-курс. Урок 5. Колонны, балки, стены, проемы в стенах и перегородках
  • Опирание монолитных плит на стены. Ответы на вопросы
  • Проверка чертежей железобетонной лестницы входа. Видео с комментариями
  • Проверка чертежей бассейна. Видео с комментариями
  • Конструирование железобетонных лестниц с пояснениями: опалубка, армирование, примеры выполнения чертежей
  • Конструирование железобетонных балок с пояснениями: опалубка, армирование, примеры выполнения чертежей.
  • Мономах просто. Обучающий видео-курс. Урок 4. Перекрытия

Новое в блоге

Странные отношения с заказчиком

Иногда случаются странные вещи, и я не могу их объяснить.

Работа – работой, но отношения с людьми для меня всегда на первом месте. Нет нормальных отношений – работа тоже нормальной не будет.

Не так давно был  у меня случай. Человек нашел мой сайт, написал мне письмо и попросил помочь с двумя расчетами. Ок. Договорились о цене, сроках, выяснила все исходные данные и принялась за работу. Когда работа была выполнена, написала заказчику и сказала, что работа готова, после оплаты вышлю результаты.

Обычная вроде бы схема, никогда не подводила.

Прочитать статью

Изменение по ходу проекта – чем аукается?

Ох уж эти переделки… Иногда выучишь наизусть и содержимое чертежей, и ход их выполнения, пока десять раз переделаешь.

А знаете, чем чревато? Ошибками. Переделка – это всегда незамеченные замыленным глазом, не отловленные ошибки. Причем и проверщик не поможет: у проверщика тоже глаз замыливается…

Прочитать статью

Как у Бога за пазухой

Интересное дело. Конструктор чаще всего получает работу от архитектора, ну или от человека, выполняющего роль ГИПа – координатора между заказчиком и всеми исполнителями проекта. Напрямую от заказчика работа поступает редко и мимолетно – это обычно те люди, которые строят без проекта, но особо ответственные конструкции сами «проектировать» не рискуют.

Прочитать статью

Популярные статьи

  • Как подобрать перемычки в кирпичных стенах
  • Расчет металлического косоура лестницы
  • Сбор нагрузок для расчета конструкций — основные принципы
  • Собираем нагрузки на ленточный фундамент дома
  • Как рассчитать стены из кладки на устойчивость
  • Подбираем перемычки в несущих кирпичных стенах — примеры расчета
  • Монолитное перекрытие
  • В чем разница между шарнирным опиранием и жестким защемлением
  • Расчет сечения стропил
  • Монолитное перекрытие по металлическим балкам
  • Чертеж котлована. Пример выполнения
  • Первое и второе предельное состояние при расчете конструкций
  • Сборное перекрытие или монолит?
  • Монолитный пояс — что это такое и зачем он нужен?
  • Как пробить проем в существующей стене?
  • Как определить нагрузку на крышу в вашем районе
  • Как выполнить армирование перекрытия частного дома
  • Расчет кладки из газобетона на смятие под действием нагрузки от перекрытия
  • Мономах просто. Обучающий видео курс.
  • Армирование монолитных перекрытий в районе отверстий

Последние комментарии

Усиление отверстий в монолитном перекрытии


Усиление проемов

оказывает услуги по усилению проемов в несущих стенах, монолитном перекрытии и т. д. Создаем проекты для объектов любого типа и функционального назначения, предлагая эффективные и экономически обоснованные решения.
Усиление проемов в несущих стенах, плитах перекрытия и других конструкций — это комплекс мероприятий, который проводится после изменения конфигурации отверстий и арок в стенах. Это связано с тем, что указанные операции, в совокупности с длительной эксплуатацией здания, многократными ремонтами и некачественной кладкой, снижают несущие характеристики до 25% и ухудшают теплоизоляционные свойства.

Усиление проемов предотвращает возникновение факторов, способствующих разрушению строительных конструкций. При этом отверстия вырезают, как правило, в несущих стенах, что требует согласования и разрешения соответствующих организаций, а работы должны выполняться согласно расчетам проекта.

Процесс усиления проемов плит перекрытия или несущих стен требует тщательного изучения конструкций, высокой квалификации и опыта исполнителей, а также четкого соблюдения технологий выполнения. Поэтому доверять такую работу можно только специализированным компаниям, хорошо зарекомендовавшим себя на рынке.

УСИЛЕНИЕ ОТВЕРСТИЙ В МОНОЛИТЕ АРМИРОВАНИЕМ

Отверстия от 300 мм требуют окаймления дополнительной арматурой. Важно проследить, чтобы её сечение было не меньше, чем у рабочей.

Если диаметр меньше 300 мм, то установка дополнительных стержней не требуются. Но зато придётся запастись вязаной рабочей и распределительной арматурой, которую следует максимально сконцентрировать вокруг отверстия. При этом расстояние между двумя крайними стержнями должно составлять не более 50 мм.

Демонтаж плит перекрытия Проемы в перекрытиях

Расширение монолитного перекрытия с усиление из 27 швеллера

Частичный демонтаж плиты перекрытия. Швеллер заводится под стены.

Монтаж усиления плиты перекрытия согласно проекту

Усиление перекрытия 24 швеллером согласно проекту

Демонтаж плиты перекрытия с усилением согласно проекту (1)

Частичный демонтаж плиты перекрытия с усилением согласно проекту. (2)

Демонтаж плиты перекрытия с усилением согласно проекту (2)

Демонтаж плит перекрытия на первом этаже

Проем с усилением в монолитном 20 см перекрытии согласно проекта. Резка стенорезной машиной максимально близко к стене 3 см, после по требованию заказчика сбивка бортика отбойным молотком.

Расширение 20 см монолитного перекрытия, увеличение лестничного марша. Требование проекта сохранить нижнюю арматуру.

Бурятся отверстия под проем и начинается подготовка усиления перекрытия. Ставятся четыре пятки на безусадочный раствор и крепятся анкерами.

Внизу собираются узлы усиления и проверяются все размеры.

Ставятся стойки по уровню

Собираются узлы на колонах. Расклинивается двутавр с перекрытием. Обваривается усиление и можно резать проем в перекрытии под лестницу.

Проемы в перекрытиях методом алмазного сверления без ударного шума и пыли стоят дороже

ВНИМАНИЕ!

У нас нет других сайтов, но на многих сайтах Рунета, тематикой которых являются:
алмазная резка, перепланировка квартир, усиление проемов и сверление отверстий
— размещены фотографии работ сделанные компанией Слом Сервис, а также информация с сайта
slom-servis. ru.

УСТРОЙСТВО ПРОЕМОВ В ПЕРЕКРЫТИИ

Проемы в железобетонных, монолитных и сборных перекрытиях изготавливаются методом алмазной резки. Площадь будующего проема распиливается на прямоугольные бетонные фрагменты, с последующим демонтажем и складированием. Устройство проема в перекрытии содержит:

  • Разметка проема, организация сбора воды (при необходимости)
  • Пропиливание проема алмазной резкой, демонтаж фрагментов
  • Усиление проема металлом

«Алмаз Бест» является надежным партнером по резке проемов в перекрытии не только в Москве и области, но и в других регионах России. Наши методы резки и демонтажа являются быстрыми, надежными и экономически эффективными способами удаления бетона.

Способы усиления

Для армирования отверстия/проёма используется металлическая конструкция. Инженерный расчет, выполненный по результатам обследования повреждённых элементов, определяет её тип, размер. Важно учесть характеристики, которые влияют на целостность дома – материал, из которого возведены стены (монолит либо нет), количество этажей, масса потолочной плиты, кровельного материала, размеры отверстий, особенности фундамента. Замоноличивание металлоконструкции осуществляется после её монтирования.

  • Сложное армирование уголками применяется для повышения несущей способности нестандартного проёма (арочного, например).
  • Усиление уголками – подразумевает фиксацию элементов из металла по краю усиливаемых отверстий. Внутреннюю часть металлоконструкций скрепляют полосами, закрепляют в стене шпильками.
  • Применение однорядного армирования. Анкерами металлические профили прикрепляются к ремонтируемой конструкции. Ширина укрепляющего швеллера немного превышает ширину укрепляемых стен.
  • Коробковое усиление подразумевает приваривание швеллера в вертикальном положении. Верхние конструктивные элементы заменяются силовыми двутаврами.
  • Двухрядное армирование подразумевает накладывание пары швеллеров на стену, их приваривание либо крепление металлическими пластинами.
  • Горизонтальные и вертикальные стойки с перемычками из швеллера применяются при армировании отверстий в кирпичной стене.
  • Комбинирование нескольких методов – QASR подбирает с учетом конструктивной особенности дома.

Сложность и объем задания определяется степенью деформирования конструкции, снижением несущих коэффициентов. Компания проводит работы по усилению проемов окна, предполагающие расшивку либо восстановление кладочных швов, укрепление перекрытия или балки, выравнивание поврежденных участков, нанесение цементного состава на выбоины или дефекты.

Принцип усиления плиты перекрытия углепластиком

Монолитные и пустотные плиты перекрытия испытывают изгибающую нагрузку: внизу (потолок) на растяжение, вверху (пол) — на сжатие. У бетонных и железобетонных конструкций предельная нагрузка на сжатие в десятки раз превышает предельную нагрузку на растяжение. Но существуют методы создания предварительного напряжения для снижения усилия сжатия, что приводит повышению эффективности мероприятия по усилению плиты снизу на растяжение. Для этого применяют двунаправленное полотно (напр. , CarbonWrap Fabric 450/1200), которое располагается вдоль длинной стороны плиты с определенным шагом в несколько слоев. После укладки полотна сверху и «схватывания» усиливающего слоя аналогичные работы проводят снизу, где можно использовать однонаправленное полотно (напр., CarbonWrap Tape-230/600).

КАК УКРЕПИТЬ ОТВЕРСТИЯ В МОНОЛИТНЫХ БЕЗБАЛОЧНЫХ ПЕРЕКРЫТИЯХ

Одиночные отверстия, сечение которых составляет до 700 мм, можно устроить, не утолщая плиту. Её ослабление возместит дополнительная укладка арматуры по краям отверстия.

Если на край плиты, находящийся в непосредственной близости от отверстия, действуют дополнительные усилия, а сама она сильно ослаблена тем же отверстием (более чем на 50%), для усиления лучше выбрать арматуру пожёстче. Она укладывается по краю отверстия. Как альтернативный вариант можно выбрать метод утолщение плиты или же метод окаймления отверстия рёбрами. При этом жёсткость последних должны быть не меньше сечения фрагмента плиты с отверстием.

Усиление монолитных плит углеволокном

Специалисты «Вармастрой» внедрили более совершенный и современный способ, при котором монолит усиливают композитным материалом в виде тканевых холстов из углеродного волокна. Если говорить об их свойствах, можно отыскать много преимуществ:

  • Высокая прочность. Она примерно на порядок превышает прочностные показатели стали. Соответственно можно добиться повышения этой важнейшей характеристики у железобетонных перекрытий в 6-10 раз. Однонаправленная структура волокон композита отлично снимает усталостное напряжение;
  • Небольшие вес и размеры. Это очень важные качества, ведь монолиты имеют большую собственную массу, которую очень желательно не наращивать. Для сравнения, углеволокно на два порядка легче стали;
  • Химическая инертность. Это означает, что карбоновые холсты не подвержены разъедающему воздействию кислых, щелочных сред, растворов солей и газов. Более того, материал не разрушается водой, инеем, горячим паром;
  • Долгая служба. Однажды выполнив усиление монолитной плиты перекрытия композитным углеродным волокном можно забыть о связанных с ней проблемах минимум на полвека.

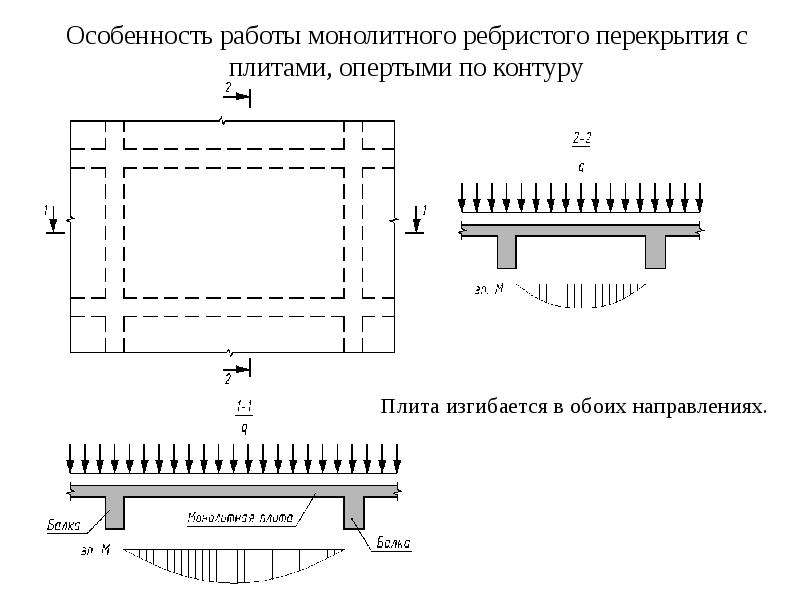

Армирование монолитного перекрытия. Продольное и поперечное армирование

Бетон отлично работает на сжатие. Арматура — на растяжение. Объединяя два этих элемента, мы получаем композитный материал. Железобетон, в котором задействуются сильные стороны каждой составляющей. Очевидно, что арматура должна быть установлена в растянутой зоне бетона и воспринять собой растягивающие усилия. Такую арматуру называют продольной или рабочей. Она должна иметь хорошее сцепление с бетоном, в противном случае он не сможет передать на неё нагрузку. Для рабочего армирования применяют стержни периодического профиля. Обозначаются они A-III (по старому ГОСТу) или А400 (по новому).

Расстояние между арматурными стержнями — это шаг армирования. Для перекрытий его обычно принимают равным 150 или 200 мм. В случае защемления в приопорной зоне возникает опорный момент. Он формирует растягивающее усилие в верхней зоне. Поэтому рабочую арматуру в монолитных перекрытиях располагают как в верхней, так и в нижней зоне бетона. Особое внимание следует обратить на нижнее армирование в центре плиты, и верхнее у её краев. А также в области опирания на внутренние, промежуточные стены/колонны, если они есть — именно здесь возникают наибольшие напряжения.

Для обеспечения требуемого положения верхнего армирования при бетонировании применяют поперечное армирование. Оно располагается вертикально. Может быть в виде поддерживающих каркасов или специальным образом согнутых деталей. В несильно нагруженных плитах они выполняют конструктивную функцию. При больших нагрузках поперечное армирование вовлекается в работу, препятствуя расслаиванию (растрескиванию плиты).

В частном строительстве в плитах перекрытия поперечная арматура обычно выполняет сугубо конструктивную функцию. Опорная поперечная сила (сила «среза») воспринимается бетоном. Исключением является наличие точечных опор — стоек (колонн). В этом случае понадобится расчет поперечного армирования в опорной зоне. Поперечная арматура, как правило, предусматривается с гладким профилем. Обозначается он A-I или А240.

УСИЛЕНИЯ ОТВЕРСТИЙ В МОНОЛИТЕ ПОСРЕДСТВОМ П-ОБРАЗНЫХ ХОМУТОВ

Стоит отметить, что некоторые специалисты вообще не сторонники укрепления отверстий сечением менее 150 мм.

А вот для укрепления более крупных – до 450 мм – они предлагают попробовать П-образные хомуты. Эта конструкция – не что иное, как поперечная арматура, устанавливаемая по кайме отверстия и соединяющая два армирующих слоя.

Для обрамления ещё более внушительных отверстий – 450-900 мм – требуется двойная сгущённая арматура по периметру. Кроме этого необходимо уложить косвенную угловую сдвоенную арматуру.

И, наконец, для укрепления самых широких отверстий (90 и более см) требуется подготовить внутренние скрытые либо подпорные балки.

Технология устройства отверстий

В железобетонной пустотной плите в одной из ее пустот допускается выполнить 1-2 отверстия диаметром 15 см. Если возникла необходимость увеличить их количество, то нужно сделать перерасчет несущей способности перекрытия с учетом изменения напряжения в сжатой зоне бетона. В каталогах ж/б изделий для пустотных плит допускается возможность высверливания одного из ребер с удалением арматуры, что снизит несущую способность плиты перекрытия на 15%.

Монтаж отверстий алмазным бурением

Сделать дырку в бетонной плите можно, используя сверлильные машины и специализированные коронки различного диаметра. Это позволяет произвести бурение отверстия нужной формы до заданной глубины. Сверлить можно не только в горизонтальной плоскости, но и под различными углами наклона. Этапы работ:

Сверлить отверстия для систем канализации и кондиционирования следует с проектным уклоном, иначе нарушится правильная работа системы.

  • Прежде всего следует выбрать подходящую модификацию установки алмазного бурения, ее комплектацию, необходимые инструменты. Решение принимается, ориентируясь на проектную документацию;
  • Далее оборудование транспортируется на объект;
  • На поверхности плиты осуществляется вся необходимая для бурения разметка: прежде всего находят центр отверстия;
  • От этой точки, используя специальный шаблон, находят центр сверления. Здесь будет устанавливаться анкер, с помощью которого будет крепиться станина аппарата алмазного бурения;
  • Перфоратором или ударной дрелью пробивают отверстие, предназначенное для установки анкера. Его (отверстия) диаметр должен соответствовать диаметру анкера, используемого в работе;
  • С плиты и лунки удаляется пыль;
  • Анкер устанавливается заподлицо с бетонным перекрытием;
  • В него вставляется расклинивающее приспособление, по которому производится 2-3 удара молотком, после чего появляется возможность вкрутить анкерный болт;
  • Далее производится установка станины бурильного аппарата, которую центрируют, используя специальный указатель центра бурения;
  • После чего производится выравнивание станины и крепление ее с помощью специальных винтов;
  • Алмазную коронку требуемого диаметра накручивают на шпиндель редуктора.
  • К охлаждающей системе бурильной установки следует подключить подачу воды от центральной сети;
  • При заходе алмазной коронки в бетон скорость ее вращения должна быть небольшой. После прохождения защитного слоя ее следует увеличить.

Отверстия для прокладки коммуникаций

Железобетон – композитный материал, его прочность обеспечивается совместной “работой” бетона и армирующего материала (арматуры). Если отверстие в плите сделать с помощью отбойного молотка, то арматура оголится. Поэтому рекомендуется резать плиту вдоль линии пустот, а усиление отверстий сделать с помощью железного уголка, приваренного к швеллеру.

Как произвести усиление проема:

  • Рекомендуется произвести армирование проема с помощью установки металлической сетки в его нижней и верхней плоскостях. Сетку следует перевязать с арматурой;
  • Усиление плиты производится по периметру отверстия швеллером и уголком;
  • Если отверстие прямоугольное, перед бетонированием уложите 2-4 отрезка арматуры сечением 10-14 мм, расположив их под углом 45° к боковым сторонам отверстия.

Усиление армированием


Армировать можно монолитные перекрытия, которые создаются на месте, а также готовые плиты перекрытия.

Для этого устраивается отверстие в железобетонной плите перекрытия в зоне расположения пустотного канала. То есть пробивается полка и монтируется арматурный каркас. Такое укрепление решает сразу две задачи: производится дополнительное усиление с помощью армирования и увеличивается высота сечения изделия, так как поверх перекрытия устраивается набетонка.

Площадь соприкосновения старого и нового бетона увеличивается. Для обеспечения способности к их совместной деформации поверхность плиты требуется тщательно очистить. В большинстве случаев для этой цели сначала используется продувка сжатым воздухом, а затем – промывка струей воды. Что позволяет одновременно увлажнить поверхность, подготовив ее к заливке бетоном. Во время промывки важно не избегать образования луж воды.

Варианты установки армирующего каркаса


Толщина арматуры варьируется в зависимости от вида изделия.

  • Если требуется усиление только в местах опоры самой пустотной плиты, то арматурный каркас следует располагать вдоль этой линии пролета;
  • Если усиление требуется по всей площади перекрытия, то линии арматурных каркасов монтируют на протяжении всей длины пролета. Далее в образовавшиеся каналы заливается жидкий бетон вперемешку с мелким щебнем с обязательным добавлением пластификаторов;
  • Если площадь опоры плиты недостаточна, то усиление железобетонного перекрытия осуществляют по одной из следующих схем: усиление крайних опор производится способом устройства отверстий в полке, а монтаж армирующих каркасов осуществляется с тем расчетом, чтобы они выходили за пределы перекрытий. Также возможно устройство вертикальных каркасов, которые должны быть расположены параллельно линиям пустот.
Комплекты навесов

Требования к бетону и фундаменту

Absolute Стальные конструкции предназначены для крепления к бетонному основанию или плите или непосредственно к земле.

ОСОБОЕ ПРИМЕЧАНИЕ ДЛЯ РЕГИОНОВ С ХОЛОДНОЙ ПОГОДОЙ: Описанные ниже способы применения бетона не учитывают требования к линии замерзания. Если вы живете в районе с очень холодными зимами и линией заморозков, ваши бетонные основания должны быть глубже, чем показано здесь. Местные строительные органы могут предоставить информацию о требованиях к трубопроводу защиты от замерзания в вашем регионе.

Подготовка места – для получения информации о подготовке места нажмите здесь.

Крепление к бетонной плите

Размер плиты

Ваша плита должна быть такой же ширины что и ваше здание, и на 2″ длиннее . Например, если вы приобрели здание шириной 20 футов и длиной 40 футов, ваша плита должна иметь ширину 20 футов и длину 40 футов 2 дюйма.

Толщина плиты

Толщина пола должна быть не менее 4 дюймов. Прочность бетона должна быть не менее 2500 фунтов на квадратный дюйм, с армированием волокнистой сеткой, добавленной на бетонном заводе ИЛИ Арматурный стержень №3 на 24-дюймовых центрах.

Если вы планируете парковать больших, тяжелых транспортных средств внутри (например, грузовики или более крупные автофургоны), вам следует рассмотреть возможность изготовления плиты толщиной 6 дюймов и использования бетона с давлением 4000 фунтов на квадратный дюйм.

Обязательно выпилите компенсационные швы в плите в течение соответствующего времени после заливки или загладьте компенсационные швы, сделанные во время этапов отделки бетона.

Для оценки мы можем сказать вам, что в нашем районе (Феникс, Аризона) стоимость 4-дюймовой плиты составляет около 4,50 долларов США за квадратный фут. Цены в вашем регионе могут отличаться.

Требования к фундаменту

Одновременно с заливкой плиты вам также необходимо будет залить фундаментов по периметру , как показано ниже. Это называется монолитной заливкой или монолитной плитой .

Фундаменты по периметру должны быть шириной 12 дюймов и глубиной 12 дюймов. (Глубже, если вы боретесь с линией промерзания) Вы можете включить толщину плиты 4 дюйма в общую глубину 12 дюймов; другими словами, фундамент будет простираться на 8 дюймов ниже плиты. Как показано на детальных чертежах, для ваших фундаментов также потребуются непрерывные прогоны арматуры № 4 сверху и снизу.

В нашем районе фундаменты такого типа будут стоить приблизительно 16,50 долларов США за линейный (погонный) фут.

Крепление к земле с помощью бетонных кессонов

Если вы решите построить свою конструкцию на расчищенной и выровненной земле, а не на бетонном фундаменте, вам все равно потребуется обеспечить бетонное крепление в виде кессонов . Другими словами, вам нужно будет выкопать ямы для столбов диаметром примерно 10 дюймов и глубиной 30 дюймов через каждые пять футов по длине здания. (Если вы приобрели 4-футовое каркасное здание, отверстия должны располагаться на расстоянии четырех футов друг от друга.) Каждое отверстие будет заполнено бетоном, чтобы сформировать кессон .

Выкапывание ям для столбов лучше всего выполнять с помощью бура с электроприводом или копателя для ям для столбов, которые обычно можно приобрести в компаниях по аренде инструментов или оборудования. После того, как отверстия для кессона вырыты и опорные балки конструкции разложены, поместите в каждое отверстие анкерный стержень (прикрепленный к опорной балке, как описано в буклете с инструкциями) и заполните отверстие бетоном.

НАПОМИНАНИЕ: В вашем районе могут быть дополнительные требования к линии защиты от промерзания, , в связи с чем необходимо делать фундаменты или кессоны глубже, чем указано здесь. Информацию по этому вопросу может предоставить местная строительная служба.

Наземный монтаж с помощью зажимов заземления MR 68

Хотите реального человека?

Пожалуйста, позвоните нам по бесплатному номеру 1-877-833-3237


с любыми вопросами или запросами! Мы здесь, чтобы помочь.

Служба поддержки клиентов и цены доступны с 8:00 до 17:00 по времени Аризоны с понедельника по пятницу.

Дренажные плоскости и дренажные отверстия в кирпичных стенах

Нейт Роджерс, E.I.T. | 19 ноября 2019 г.

Начнем с чего-нибудь простого; мы хотим, чтобы наши здания были сухими внутри. Теперь давайте продвинем эту идею еще на один шаг; мы хотим, чтобы наши стены были сухими внутри. Вода, попавшая в стену, неизбежно приведет к появлению плесени, нашествию вредителей, гнили или любой их комбинации. Контроль влажности является важным фактором для любого типа здания, но каменные здания представляют собой повышенную проблему из-за множества слоев материалов. Существует заблуждение, что кирпичная стена водонепроницаема. Кирпичная стена обеспечивает некоторую защиту от непогоды на внешней поверхности, но она далеко не водонепроницаема. Даже самый лучший каменщик не может создать идеально герметичную стену. Вода может проникать в трещины размером до 1/100 -й дюйма, поэтому щели в растворе, небольшие выступы и другие дефекты в кирпиче будут позволять воде проникать. Кроме того, некоторые кирпичи очень пористые и действуют как губка, впитывая воду во время погодных явлений.

Если внешний слой кирпича не может защитить от воды, как мы можем сохранить внутреннюю часть нашей стены сухой? Первый шаг — принять тот простой факт, что вода в конце концов всегда попадет за внешний кирпич. Мы можем переформулировать этот первоначальный вопрос; как мы можем удалить воду из внутреннего слоя стены, прежде чем она сгниет на деревянных компонентах позади нее? Простой ответ: дренажные плоскости и дренажные отверстия.

Пропускные отверстия – это отверстия или зазоры вдоль нижней части кирпичной облицовки, через которые вода может стекать со стены. Эти отверстия также служат для обеспечения вентиляции в воздушном зазоре за кирпичной облицовкой. Вентиляция может помочь высушить внутренние слои стен после погодных явлений. Пропуск воздуха за кирпичную облицовку также помогает выровнять давление и ограничить проникновение дождя, переносимого ветром, в полость стены. Как правило, эти отверстия представляют собой просто пустоту в вертикальном растворном шве и расположены на расстоянии от 24 до 36 дюймов по горизонтали вдоль нижней части стены. Обратите внимание на графике важность правильной установки гидроизоляции и обертывания здания. Эти два элемента стены действуют как барьер и гарантируют, что любая вода в полости стены стекает вниз и к дренажным отверстиям, не впитываясь в стену фундамента или внутренние элементы стены. Сетка с открытым плетением также должна учитываться при проектировании детали стены, облицованной кирпичом. Во время строительства раствор может попасть в полость стены и заблокировать дренажные отверстия. Эта сетка предотвращает прямое блокирование дренажных отверстий упавшим раствором, в то же время позволяя воде стекать. Небольшие вставки из этой сетки также можно вставлять непосредственно в дренажные отверстия, чтобы обеспечить защиту от проникновения насекомых, грызунов или других вредителей в полость стены, не препятствуя стоку воды.
