Область применения алюминия: в строительстве, в промышленности, в быту

Содержание

Области применения алюминиевых сплавов. | CNC Motors

Алюминий как химический элемент и металл был открыт сравнительно недавно – в 19 веке. Очень быстро выяснилось, что запасы сырья для получения алюминия практически безграничны – алюминий входит в состав обычной глины. Алюминий – третий по распространённости химический элемент в земной коре, после кислорода и кремния.

Первое время после открытия алюминий был дорогим металлом. Наряду с золотом и серебром, алюминий применялся в качестве ювелирных украшений. По мере удешевления способов получения алюминия, новый металл стал повсеместно использоваться для технических нужд.

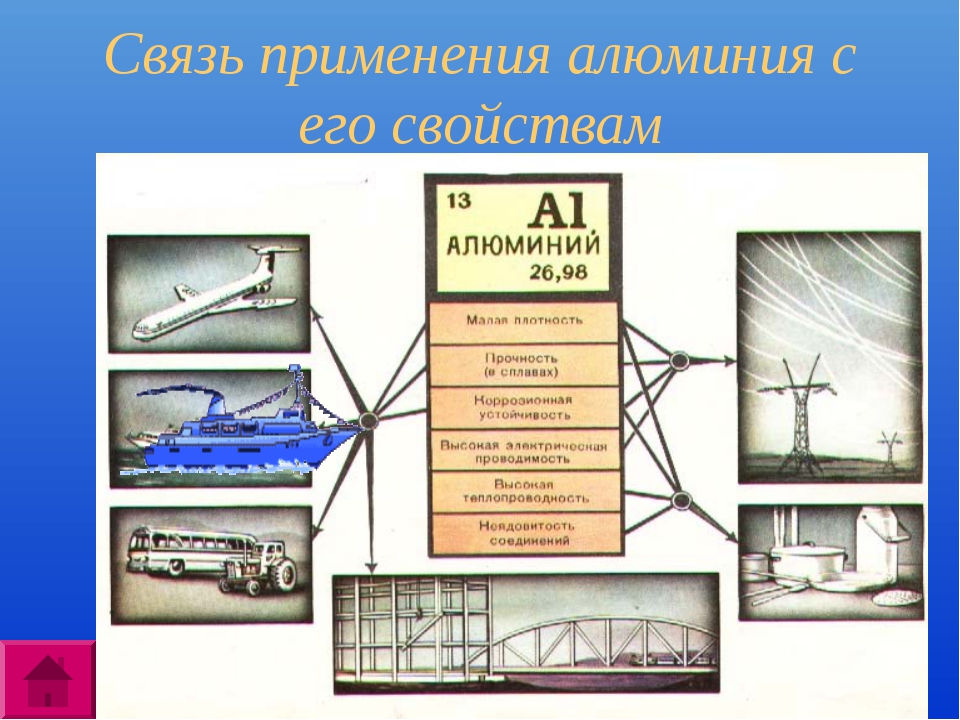

В настоящее время алюминий – очень широко используемый металл. По частоте использования алюминий и алюминиевые сплавы занимают второе место и уступают только железу и стали. Алюминий обладает высокими техническими свойствами:

  • теплопроводностью
  • электропроводностью
  • стойкостью к коррозии

Стойкость к коррозии у алюминия связана с тем, что на поверхности металла очень быстро образуются прочные оксидные плёнки, не допускающие контакта металлического алюминия с кислородом воздуха.

Алюминий в чистом виде имеет очень высокую пластичность и способен прокатываться в фольгу. Кроме этого, алюминий обладает следующими достоинствами:

  • лёгкость
  • податливость при штамповке
  • неядовитость соединений, безвредность для человека

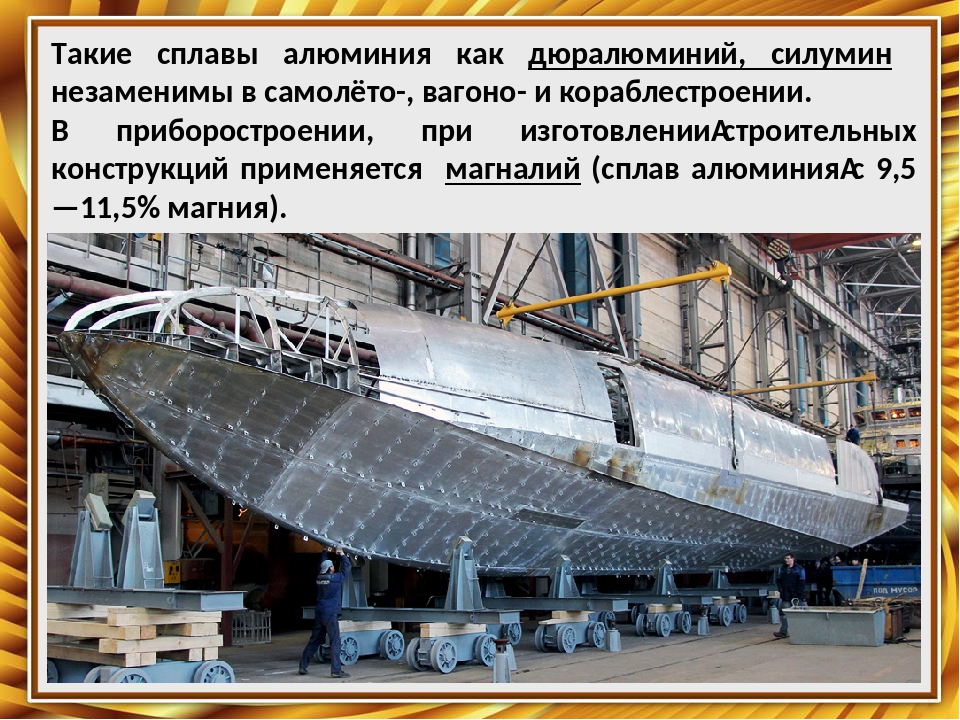

Наиболее часто алюминий используется в составе сплавов:

  • дюралюминий (сплав с медью и магнием)
  • силумин (сплав с кремнием)
  • алюминиевые бронзы (сплавы с медью)
  • фехраль (Fe, Cr, Al – железо, хром, алюминий)

Силумин обладает отличными литейными качествами. Фехраль используется в спиралях электронагревательных приборов.

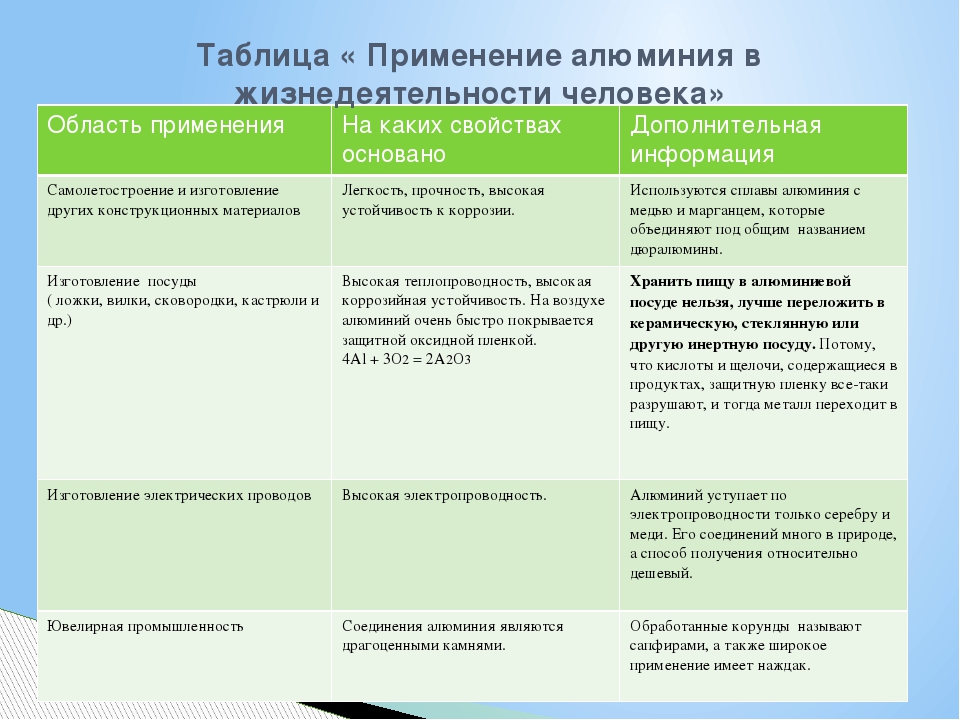

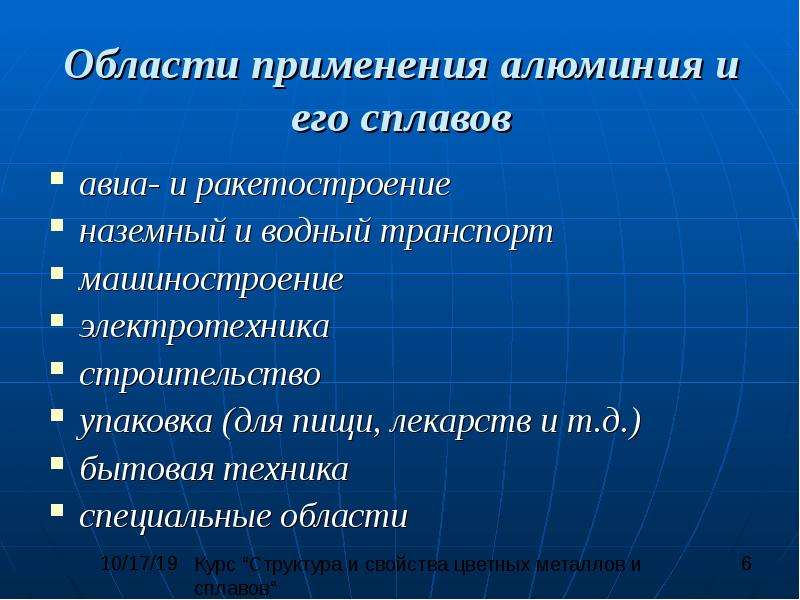

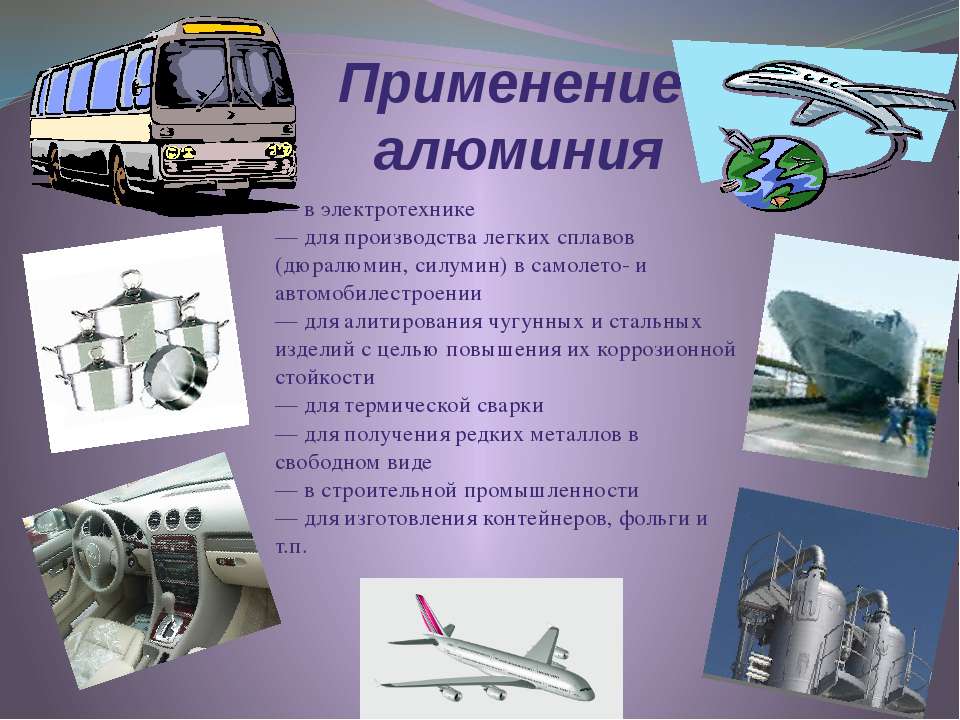

Некоторые, далеко не полные, области применения алюминиевых сплавов:

  • в качестве конструкционного материала
  • кухонная посуда, пищевая промышленность, фольга
  • светоотражающий слой в зеркалах (высокий коэффициент отражения, дешевизна, лёгкость напыления)
  • порошковый алюминий используется как горючее в твёрдых ракетных топливах
  • в качестве проводника электрического тока в воздушных электросетях

Концевые фрезы для обработки алюминия

Несмотря на относительно низкую прочность алюминиевых сплавов, их обработка требует использования специального инструмента, а также особых режимов обработки. Для выбора правильных фрез следует обратиться к квалифицированным техническим специалистам, которые подберут наиболее подходящий инструмент и режимы обработки.

Получить консультацию можно по телефону 8 (499) 653-52-64, либо отправив сообщение со специальной страницы на нашем сайте. Мы работаем круглосуточно и без выходных!

Мы поставляем только качественные фрезы по доступным ценам! С уважением, компания CNC Motors.

Литейные алюминиевые сплавы: свойства и область применения

Запросить цену

Задать вопрос

ООО «Орион-Спецсплав-Гатчина» предлагает предприятиям и торговым компаниям алюминиевые сплавы. У нас вы найдёте широкий ассортимент марок разной технической сложности. Качество реализуемой продукции подтверждается сертификатами аттестованной лаборатории. Мы гарантируем быструю обработку заявок и заинтересованы в налаживании долгосрочных партнёрских связей. Собственное производство исключает посреднические схемы и переплаты.

Основные характеристики алюминиевых сплавов

Алюминий — известнейший элемент, обладающий малой плотностью (2,7 г/см³) и низкой температурой плавления (около 660 °С). Такое свойство, как высокая пластичность, существенно облегчает прокатку, ковку, волочение и другую обработку этого металла. Кроме того, он характеризуется хорошей электро- и теплопроводностью.

Литейные алюминиевые сплавы отливаются в индукционных печах по специальным технологиям. В качестве исходного материала может выступать не только первичное, но и вторичное сырьё, например, стружка. В последнем случае лом проходит тщательную предварительную подготовку с целью очищения его от грязи, масла и других инородных включений.

Литейные и деформируемые алюминиевые сплавы имеют следующие свойства:

  • коррозионную стойкость;
  • малую линейную усадку;
  • способность к максимальному заполнению ёмкости формы;
  • высокую устойчивость к появлению трещин, раковин, газовых пористых пустот и прочих дефектов;
  • хорошую жидкотекучесть, позволяющую создавать сложные по конфигурации заготовки.

Для промышленных нужд алюминиевые сплавы поставляются в чушках и отливках. Конкретные свойства материала зависят от вида используемых добавок и их процентного содержания в основной массе.

Сфера применения литейных алюминиевых сплавов

В чистом виде алюминий используется крайне редко ввиду его незначительной плотности (порядка 50–80 МН/м²) и малой твёрдости (20–30 по Бринеллю, НВ). Соединение Al с другими компонентами позволяет придать материалу массу полезных физических и механических свойств.

Сегодня алюминиевые литейные сплавы широко применяются в таких областях промышленности, как:

  • машиностроение;
  • авиационная и космическая отрасли;
  • металлургия;
  • судостроение;
  • химическая и электротехническая сферы.

Изделия, изготовленные из алюминиевых сплавов, встречаются повсеместно. Это и посуда, и упаковка, и стройматериалы, и высоковольтные линии электропередач, и декоративные детали автомобилей.

Мы предлагаем максимальные возможности выбора с учётом технической оснащённости вашего производства. Реализуемые алюминиевые сплавы соответствуют отечественным (ГОСТ 1583-93) и международным (DIN EN 1706) стандартам. Ознакомиться с марками продукции можно посредством таблиц, размещённых ниже.

Литейные и деформируемые алюминиевые сплавы по DIN EN1706



Обозначение сплава на основе химических символов EN AC- : Цифровое обозначение сплава EN AC- : Al Si Fe Cu Mn Mg Cr Ni Zn Pb Sn Ti каждый всего
Al Cu4 Mg Ti 21000 Ост. 0,20 (0,15) 0,35 (0,30) 4,2-5,0 0.10 0,15-0,35 (0,20-0,35)

0. 05 0.10 0.05 0.05 0,15-0,30 (0,15-0,25) 0.03 0.10
Al Cu4 Ti 21100 Ост. 0,18 (0,15) 0,19 (0,15) 4,2-5,2 0.55       0.07     0,15-0,30 (0,15-0,25) 0.03 0.10
Al Si2 Mg Ti 41000 Ост. 1,6-2,4 0,60 (0,50) 0,10 (0,08) 0,30-0,50 0,45-0,65 (0,50-0,65)   0.05 0.10 0.05 0.05
0,05-0,20 (0,07-0,15)
0.05 0.15
Al Si7 Mg 42000 Ост. 6,5-7,5 0,55 (0,45) 0,20 (0,15) 0.35 0,20-0,65 (0,25-0,65)   0.15 0.15 0.15 0.05 0,05-0,25 (0,05-0,20) 0.05 0.15
Al Si7 Mg0,3 42100 Ост. 6,5-7,5 0,19 (0,15) 0,05 (0,03) 0.10 0,25-0,45 (0,30-0,45)     0.07     0,08-0,25 (0,10-0,18) 0.03 0.10
Al Si7 Mg0,6 42200 Ост. 6,5-7,5 0,19 (0,15) 0,05 (0,03) 0.10 0,45-0,70 (0,50-0,70)     0. 07     0,08-0,25 (0,10-0,18) 0.03 0.10
Al Si10 Mg (A) 43000 Ост. 9,0-11,0 0,55 (0,40) 0,05 (0,03) 0.45 0,25-0,45 (0,30-0,45)   0.05 0.10 0.05 0.05 0.15 0.05 0.15
Al Si10 Mg (B) 43100 Ост. 9,0-11,0
0,55 (0,40)
0,10 (0,08) 0.45 0,20-0,45 (0,25-0,45)   0.05 0.10 0.05 0.05 0.15 0.05 0.15
Al Si10 Mg (Cu) 43200 Ост. 9,0-11,0 0,65 (0,55) 0,35 (0,30) 0.55 0,20-0,45 (0,25-0,45)   0.15 0.35 0.05 0.05 0.15 0.05 0.15
Al Si9 Mg 43300 Ост. 9,0-10,0 0,19 (0,15) 0,05 (0,03) 0.10 0,25-0,45 (0,30-0,45)     0.07     0.15 0.03 0.10
Al Si10 Mg (Fe) 43400 Ост. 9,0-11,0 1,0 (0,45-0,90) 0,10 (0,08) 0.55 0,20-0,50 (0,25-0,50)   0.15 0. 15 0.15 0.05 0,20 (0,15) 0.05 0.15
Al Si11 44000 Ост. 10,0-11,8 0,19 (0,15) 0,05 (0,03) 0.10 0.45     0.07     0.15 0.03 0.10
Al Si12 (B) 44100 Ост. 10,5-13,5 0,65 (0,55) 0,15 (0,10) 0.55 0.10   0.10 0.15 0.10   0,20 (0,15) 0.05 0.15
Al Si12 (A) 44200 Ост. 10,5-13,5 0,55 (0,40) 0,05 (0,03) 0. 35       0.10     0.15 0.05 0.15
Al Si12 (Fe) 44300 Ост. 10,5-13,5 1,0 (0,45-0,90) 0,10 (0,08) 0.55       0.15     0.15 0.05 0.25
Al Si9 44400 Ост. 8,0-11,0 0,65 (0,55) 0,10 (0,08) 0.50 0.10   0.05 0.15 0.05 0.05 0.15 0.05 0.15
Al Si6 Cu4 45000 Ост. 5,0-7,0 1,00 (0,90) 3,0-5,0 0,20-0,65 0.55 0.15 0.45 2.00 0.30 0.15 0,25 (0,20) 0.05 0.35
Al Si5 Cu3 Mg 45100 Ост. 4,5-6,0 0,60 (0,50) 2,6-3,6 0.55 0,15-0,45 (0,20-0,45)   0.10 0.20 0.10 0.05 0,25 (0,20) 0.05 0.15
Al Si5 Cu3 Mn 45200 Ост. 4,5-6,0 0,80 (0,70) 2,5-4,0 0,20-0,55 0.40   0.30 0.55 0. 20 0.10 0,20 (0,15) 0.05 0.25
Al Si5 Cu1 Mg 45300 Ост. 4,5-5,5 0,65 (0,55) 1,0-1,5 0.55 0,40-0,65 (0,35-0,65)   0.25 0.15 0.15 0.05 0,05-0,20 (0,05-0,25) 0.05 0.15
Al Si5 Cu3 45400 Ост. 4,5-6,0 0,60 (0,50) 2,6-3,6 0.55 0.05   0.10 0.20 0.10 0.05 0,25 (0,20) 0.05 0.15
Al Si9 Cu3 (Fe) 46000 Ост. 8,0-11,0 1,30 (0,60-1,10) 2,0-4,0 0. 55 0,05-0,55 (0,15-0,55) 0.15 0.55 jaan.20 0.35 0.25 0,25 (0,20) 0.05 0.25
Al Si11 Cu2 (Fe) 46100 Ост. 10,0-12,0 1,10 (0,45-1,0) 1,5-2,5 0.55 0.30 0.15 0.45 jaan.70 0.25 0.25 0,25 (0,20) 0.05 0.25
Al Si8 Cu3 46200 Ост. 7,5-9,5 0,80 (0,70) 2,0-3,5 0,15-0,65 0,05-0,55 (0,15-0,55)   0.35 jaan.20 0.25 0.15 0,25 (0,20) 0. 05 0.25
Al Si7 Cu3 Mg 46300 Ост. 6,5-8,0 0,80 (0,70) 3,0-4,0 0,20-0,65 0,30-0,60 (0,35-0,60)   0.30 0.65 0.15 0.10 0,25 (0,20) 0.05 0.25
Al Si9 Cu1 Mg 46400 Ост. 8,3-9,7 0,80 (0,70) 0,8-1,3 0,15-0,55 0,25-0,65 (0,30-0,65)   0.20 0.80 0.10 0.10 0,10-0,20 (0,10-0,18) 0.05 0.25
Al Si9 Cu3 (Fe) (Zn) 46500 Ост. 8,0-11,0 1,30 (0,60-1,20) 2,0-4,0 0. 55 0,05-0,55 (0,15-0,55) 0.15 0.55 3.00 0.35 0.25 0,25 (0,20) 0.05 0.25
Al Si7 Cu2 46600 Ост. 6,0-8,0 0,80 (0,70) 1,5-2,5 0,15-0,65 0.35   0.35 1.00 0.25 0.15 0,25 (0,20) 0.05 0.15
Al Si12 (Cu) 47000 Ост. 10,5-13,5 0,80 (0,70) 1,00 (0,90) 0,05-0,55 0.35 0.10 0.30 0.55 0.20 0.10 0,20 (0,15) 0.05 0. 25
Al Si12 Cu1 (Fe) 47100 Ост. 10,5-13,5 1,30 (0,60-1,10) 0,7-1,2 0.55 0.35 0.10 0.30 0.55 0.20 0.10 0,20 (0,15) 0.05 0.25
Al Si12 Cu Ni Mg 48000 Ост. 10,5-13,5 0,70 (0,60) 0,8-1,5 0.35 0,8-1,5 (0,9-1,5)   0,7-1,3 0.35     0,25 (0,20) 0.05 0.15
Al Mg3 (B) 51000 Ост. 0,55 (0,45) 0,55 (0,45) 0,10 (0,08) 0.45 2,5-3,5 (2,7-3,5)     0. 10     0,20 (0,15) 0.05 0.15
Al Mg3 (A) 51100 Ост. 0,55 (0,45) 0,55 (0,40) 0,05 (0,03) 0.45 2,5-3,5 (2,7-3,5)     0.10     0,20 (0,15) 0.05 0.15
Al Mg9 51200 Ост. veebr.50 1,00 (0,45-0,90) 0,10 (0,08) 0.55 8,0-10,5 (6,5-8,5)   0.10 0.25 0.10 0.10 0,20 (0,15) 0.05 0.15
Al Mg5 51300 Ост. 0,55 (0,35) 0,55 (0,45) 0,10 (0,05) 0. 45 4,5-6,5 (4,8-6,5)     0.10     0,20 (0,15) 0.05 0.15
Al Mg5 (Si) 51400 Ост. 1,50 (1,30) 0,55 (0,45) 0,05 (0,03) 0.45 4,5-6,5 (4,8-6,5)     0.10     0,20 (0,15) 0.05 0.15
Al Zn5 Mg 71000 Ост. 0,30 (0,25) 0,80 (0,70 0,15-0,35 0.40 0,4-0,7 (0,45-0,7) 0,15
-0,60
0.05 4,5-6,0 0.05 0.05 0,10-0,25 (0,12-0,20) 0. 05 0.15



Литейные и деформируемые алюминивые сплавы по ГОСТ 4784-74 и ГОСТ 1583-93





Цифровое обозначение сплава Al Si Fe Cu Mn Mg Cr Ni Zn Pb Sn Ti   каждый всегo
ГОСТ 4784-74 ММ Ост. 0.20 0,2-0,5 1,0-1,4 0.10 0.60 1.0 0.10     0.05 0.20
ГОСТ 4784-74 АMц Ост. 0.10 0.20 1,0-1,6 0.10 0.70 0.60 0.20     0.05 0.10
ГОСТ 4784-74 АМцС Ост. 0.10 0.05 1,0-1,4 0.10 0,25-0,45 0,15-0,35 0.10     0.05 0.10
ГОСТ 4784-74 Д12 Ост. 0.10 0,8-1,3 1,0-1,5 0.10 0.70 0.70 0.10     0. 05 0.10
ГОСТ 4784-74 АМг1 Ост. 0.10 0,7-1,6 0.20 0.10 0.10     0.05 0.10
ГОСТ 4784-74 АМг2 Ост. 0.10 1,8-2,6 0,2-0,6 0.20 0.40 0.40 0.10 0.05     0.05 0.10
ГОСТ 4784-74 АМг3С Ост. 0.10 2,7-3,6 0,0-0,6 0.20 0. 50 0.50 0.20 0.25 0,000- 0,005     0.05 0.15
ГОСТ 4784-74 АМг3 Ост. 0.10 3,2-3,8 0,3-0,6 0.20 0.50 0,5-0,8 0.10 0.05     0.05 0.10
ГОСТ 4784-74 АМг4 Ост. 0.10 3,8-4,5 0,5-0,8 0.20 0.40 0.40 0,02-0,1 0,05-0,25 0,0002- 0,005     0. 05 0.10
ГОСТ 4784-74 АМг4,5 Ост. 0.10 4,0-4,9 0,4-1,0 0.20 0.40 0.40 0.20 0,05-0,25 0,000- 0,005     0.05 0.15
ГОСТ 4784-74 АМг5 Ост. 0.10 4,8-5,8 0,3-0,8 0.20 0.50 0.50 0,02-0,1 0,0002- 0,005     0.05 0.10
ГОСТ 4784-74 АМг6 Ост. 0.10 5,8-6,8 0,5-0,8 0. 20 0.40 0.40 0,02-0,1 0,0002- 0,005     0.05 0.10
ГОСТ 4784-74 АД31 Ост. 0.10 0,4-0,9 0.10 0.20 0.50 0,3-0,7 0.15     0.05 0.10
ГОСТ 4784-74 АД33 Ост. 0,15-0,4 0,8-1,2 0.15 0.25 0.70 0,4-0,8 0.15 0,15-0,35     0. 05 0.15
ГОСТ 4784-74 АД35 Ост. 0.10 0,8-1,4 0,5-0,9 0.20 0.50 0,8-1,2 0.15     0.05 0.10
ГОСТ 4784-74 АВ Ост. 0,1-0,5 0,45-0,9 0,15-0,35 0.20 0.50 0,5-1,2 0.15 0.25     0.05 0.10
ГОСТ 4784-74 Д1 Ост. 3,8-4,8 0,4-0,8 0,4-0,8 0. 30 0.70 0.70 0.10 0.10     0.05 0.10
ГОСТ 4784-74 Д16 Ост. 3,8-4,9 1,2-1,8 0,3-0,9 0.30 0.50 0.50 0.10 0.10     0.05 0.10
ГОСТ 4784-74 В65 Ост. 3,9-4,5 0,15-0,3 0,3-0,5 0.10 0.20 0.25 0.10     0. 05 0.10
ГОСТ 4784-74 Д18 Ост. 2,2-3,0 0,2-0,5 0.20 0.10 0.50 0.50 0.10     0.05 0.10
ГОСТ 4784-74 АК6 Ост. 1,8-2,6 0,4-0,8 0,4-0,8 0.30 0.70 0,7-1,2 0.10 0.10     0.05 0.10
ГОСТ 4784-74 АК8 Ост. 3,9-4,8 0,4-0,8 0,4-1,0 0. 30 0.70 0,6-1,2 0.10 0.10     0.05 0.10
ГОСТ 4784-74 АК4 Ост. 1,9-2,5 1,4-1,8 0.20 0.30 0,8-1,3 0,5-1,2 0,8-1,3 0.10     0.05 0.10
ГОСТ 4784-74 АК4-1 Ост. 1,9-2,7 1,2-1,8 0.20 0.30 0,8-1,4 0.35 0,8-1,4 0,02-0,1 0.10     0. 05 0.10
ГОСТ 4784-74 В95 Ост. 1,4-2,0 1,8-2,8 0,2-0,6 5,0-7,0 0.50 0.50 0.10 0.05 0,1-0,25     0.05 0.10
ГОСТ 4784-74 Ацпл Ост. 0.03 0,9-1,3 0.30 0.30 0.15     0.05 0.10
ГОСТ 1583-93 АК12 Ост. 0.60 0.10 0.50 0.30 0. 70 10,0-13,0 0.10 0.1 0.02 2.1
ГОСТ 1583-93 АК12пч Ост. 0.02 Ca 0,08 0.08 0.06 0.35 10,0-13,0 0.08 0.02
ГОСТ 1583-93 АК12оч Ост. 0.02 Ca 0,04 0.03 0.04 0.20 10,0-13,0 0.03 0.02
ГОСТ 1583-93 АК12М2 Ост. 1,8-2,5 0.20 0.50 0.80 0,6-0,9 11,0-13,0 0.3 0.20 0.15 0.10 0.02 2.1
ГОСТ 1583-93 АК12 ММгН Ост. 0,8-1,5 0,85-1,35 0.20 0.20 0.60 11,0-13,0 0,8-1,3 0.20 0.20 0.05 0.01 0.02 1.0
ГОСТ 1583-93 АК9 Ост. 1.0 0,25-0,45 0,2-0,5 0.50 0.80 8,0-11,0 0.3 0. 02 2.4
ГОСТ 1583-93 АК9пч Ост. 0.10 0,25-0,35 0,2-0,35 0.30 0.30 9,0-10,5 B 0,10 0,08-0,15 0.15 0.10 0.03 0.01 0.02 0.60
ГОСТ 1583-93 АК8М3 Ост. 2,0-4,5 0.45 0.50 1.2 1.3 7,5-10,0 0.5 Pb+Sn 0,30 0.02 4.1
ГОСТ 1583-93 АК7пч Ост. 0.10 0,25-0,45 0. 10 0.20 0.40 7,0-8,0 B 0,10 0.08 0.15 0.10 0.03 0.01 0.02 0.70
ГОСТ 4784-97 АД31 Ост. 0.10 0,45-0,9 0.10 0.20 0.50 0,2-0,6 0.15 0.10 0.05 0.15

Алюминий: опыт применения

В последние годы алюминий получил широкое применение в промышленности благодаря своему низкому весу и ряду других качеств, которые делают его привлекательной альтернативной стали. Более того, по прогнозам рынок сварки алюминия будет продолжать расти со скоростью 5,5% в год, в частности, из-за продолжающегося распространения алюминия в автомобильной области.

В том, что касается сварки, алюминий уникален. Он имеет свои особенности и не стоит надеяться, что для работы с алюминием Вам хватит опыта работы со сталью. Например, алюминий имеет высокую теплопроводимость и низкую температуру плавления, которые при несоблюдении должных процедур сварки легко приводят к прожиганию и деформациям.

В этой статье мы рассмотрим различные легирующие элементы и их влияние на свойства алюминия, затем поговорим о сварочных процедурах и оптимальных параметрах сварки. Наконец, мы рассмотрим несколько технологических инноваций, которые могут сделать сварку алюминия немного проще.


Легирующие элементы

Чтобы понять алюминий, сначала нужно разобраться с металлургией алюминиевых сплавов. Алюминий может иметь множество первичных и вторичных легирующих элементов, которые придают ему улучшенные механические характеристики, коррозионную стойкость и/или упрощают сварку.
Первичные легирующие элементы алюминиевых сплавов — это медь, кремний, марганец, магний и цинк. Перед тем, как начать говорить о них более подробно, нужно отметить, что сплавы делятся на два типа: пригодные к тепловой обработке и не пригодные.



Пригодность к тепловой обработке
Сплавы, пригодные к тепловой обработке, после сварки можно нагреть до определенной температуры, чтобы восстановить утраченные во время сварки механические характеристики. Тепловая обработка сплава подразумевает нагревание до достаточно высокой температуры, чтобы легирующие элементы перешли в состояние твердого раствора, и затем контролируемого охлаждения для образования перенасыщенного раствора. Следующий этап процесса — поддерживание низкой температуры в течение времени, достаточного для отложения нужного объема легирующих элементов.

В случае сплавов, непригодных к тепловой обработке, механические характеристики можно улучшить за счет холодной обработки или упрочнения под механическими нагрузками. Для этого в структуре металла должны произойти механические деформации, которые вызывают повышение сопротивления деформации и снижение жидкотекучести.






Другие различия
Алюминиевые сплавы могут иметь следующие обозначения  в зависимости от состояния термообработки: F = после отливки, O = отожженное, H = после механического упрочнения; W = с тепловым растворением и T = после термообработки, которая может подразумевать собственно температурную обработку или старение холодной обработкой. Например, сплав может иметь обозначение 2014 T6. Это значит, что в его состав входит медь (серия 2XXX), а T6 указывает на то, что сплав прошел термообработку и искусственное старение.

В рамках этой статьи мы будем говорить только о пластичных сплавах, то есть алюминиевых сплавах, раскатанных из заготовки или отштампованных по формам заказчика. Учтите, что сплавы также могут быть литыми. Литые сплавы используются для изготовления деталей из расплавленного металла, который заливают в формы. Литые сплавы могут быть дисперсионно-твердеющими, но никогда — твердеющим под механическими нагрузками. Пригодность к сварке таких сплавов зависит от типа литья — в многократную форму, под давлением или в песчаную форму — так как для сварки важна поверхность материала. Литые сплавы обозначаются трехзначным числом с одним десятичным знаком, например, 2xx.x. Для сварки пригодны алюминиевые литые сплавы 319.0, 355.0, 356.0, 443.0, 444.0, 520.0, 535.0, 710.0 и 712.0.


Легирующие элементы

Теперь, когда мы разобрались с основной терминологией, давайте поговорим о различных легирующих элементах.:

Медь (имеет обозначение серии пластичных сплавов 2XXX) обеспечивает алюминию улучшенные механические характеристики. Эта серия сплавов пригодна для тепловой обработки и в основном используется для изготовления деталей авиационных двигателей, заклепок и крепежа. Большинство сплавов серии 2ХХХ плохо подходит для дуговой сварки из-за склонности к горячему растрескиванию. Эти сплавы серий обычно сваривают материалами серий 4043 или 4145, которые имеют низкую температуру плавления и снижают вероятность горячего растрескивания. Исключениями из этого правила являются сплавы 2014, 2219 и 2519, для которых хорошо подходит проволока 2319.

Марганец (серия 3XXX) при добавлении в алюминий образует непригодные к тепловой обработке сплавы для наплавки и производства общего назначения. Сплавы серии 3ХХХ имеют средние механические характеристики и используются для производства формовкой, в том числе листового алюминия для автотрейлеров и бытового применения. С помощью упрочнения под механическими нагрузками этим сплавам можно придать нужную жидкотекучесть и антикоррозионные свойства. Сплавы серии 3ХХХ не склонны к образованию горячих трещин и хорошо поддаются сварке. Для этого обычно используются материалы серий 4043 или 5356. Впрочем, невысокие механические характеристики не позволяют использовать их для изготовления металлоконструкций.

Кремний (серия 4XXX) позволяет снизить температуру плавления алюминия и улучшить жидкотекучесть. В основном эта серия используется в качестве присадочного материала. Сплавы 4ХХХ отличаются высокими сварочно-технологическими характеристиками и считаются не пригодными к термообработке. В частности, сплав 4047 стал предпочтительным выбором в автомобильной промышленности, потому что он обладает очень высокой жидкотекучестью и хорошо подходит для пайки и сварки.

Магний (серия 5XXX) при добавлении в алюминий обеспечивает высокие сварочно-технологические характеристики с минимальным снижением механических свойств и устойчивость к образованию горячих трещин. Более того, серия 5ХХХ имеет самые высокие сварочно-технологические характеристики среди всех алюминиевых сплавов, не пригодных к тепловой обработке. Благодаря коррозионной устойчивости эти сплавы используют для изготовления резервуаров для химикатов и сосудов высокого давления и температуры, а также металлоконструкций, железнодорожных вагонов, самосвалов и мостов. При сварке с присадочными материалами серии 4ХХХ они теряют жидкотекучесть из-за образования Mg2Si.

Кремний и магний (серия 6XXX) — в этой серии сплавов используются оба этих легирующих элемента. В основном они применяются в автомобильной, трубной, железнодорожной и строительной отрасли, а также для штамповки выдавливанием. Серия 6ХХХ несколько склонна к горячему растрескиванию, но эту проблему можно решить, правильно подобрав сварочные материалы. Сплавы этой серии можно сваривать материалами серий 5XXX и 4XXX без риска трещин – однако для этого необходимо обеспечить должное разбавление основного материала присадочным. Чаще всего для этого используют материалы 4043.






Цинк (серия 7XXX) при добавлении в алюминий вместе с магнием и медью образует пригодный к тепловой обработке сплав с самыми высокими механическими характеристиками. В основном используется в авиационной отрасли. Сплавы серии 7ХХХ часто плохо подходят для сварки из-за склонности к образованию трещин (из-за широкого температурного интервала плавления и низкого солидуса). Сплавы 7005 и 7039 пригодны для сварки присадочными материалами серии 5ХХХ.

Другие элементы (серия 8XXX) — в эту серию включены все остальные легирующие элементы алюминиевых сплавов (например, литий). Большинство из этих сплавов редко подвергаются сварке, хотя они отличаются очень высокой жесткостью и в основном используются в аэрокосмической отрасли. В качестве присадочного материала для этих сплавов используется серия 4ХХХ.

Чистый алюминий (серия 1XXX) — алюминий без легирующих элементов считается непригодным к тепловой обработке и в основном используется для изготовления резервуаров и труб для химикатов ввиду его высокой коррозионной устойчивости. Эти материалы также часто используют в электрических шинах благодаря высокой электропроводимости. Для сварки серии 1ХХХ хорошо подходят сплавы 1070, 1100 и 4043.

Помимо основных легирующих элементов, также существует и множество вторичных, куда входят хром, железо, цирконий, ванадий, висмут, никель и титан. Эти элементы могут придать алюминию коррозионную устойчивость, повышенные механические характеристики и пригодность к тепловой обработке.

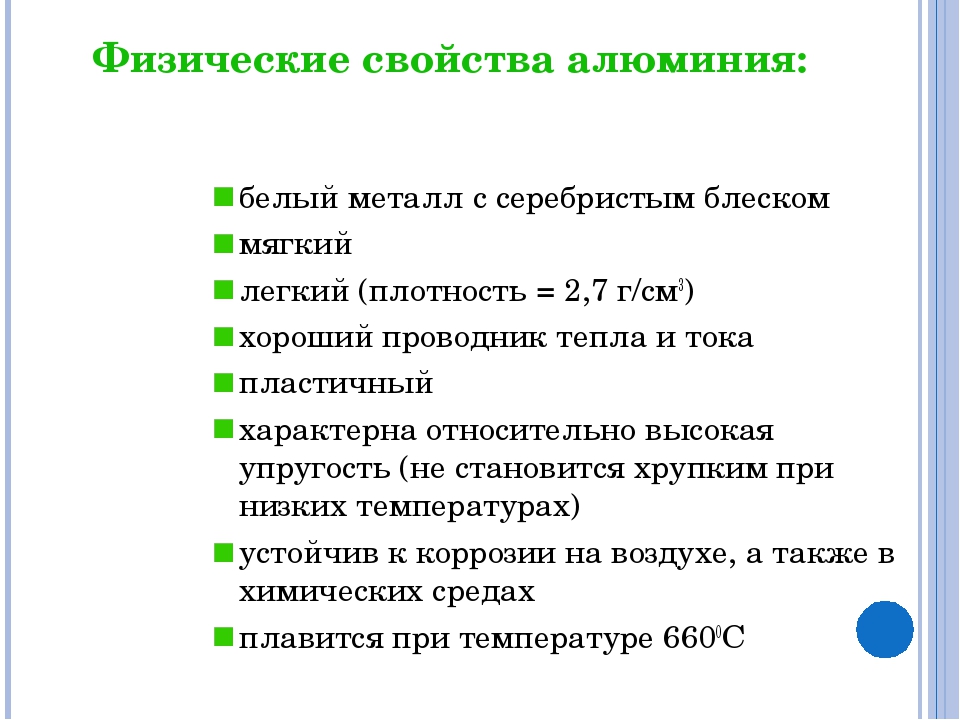

Физические свойства
После того, как мы разобрались с металлургией алюминиевых сплавов, давайте рассмотрим физические свойства алюминия и того, как они соотносятся с другими металлами, например, сталью.







Главная причина настолько широкого распространения алюминия — это его физические свойства. Например, алюминий в три раза легче стали и в то же время при соответствующем легировании имеет более высокую прочность. Он проводит электричество в шесть раз лучше углеродистой стали и почти в 30 раз лучше нержавеющей стали. Высокая проводимость делает влияние вылета проволоки в режиме MIG менее значительной по сравнению со сталью.




Кроме того, алюминий имеет высокую коррозионную устойчивость, легко меняет форму и соединяется, а также нетоксичен и может использоваться в пищевой отрасли. Так как это немагнитный металл, во время сварки можно не опасаться отклонения дуги. Благодаря в 5 раз более высокой теплопроводимости по сравнению со сталью алюминий легко поддается сварке в сложных пространственных положениях. Впрочем, алюминий имеет свои недостатки, так как он быстро отводит тепло, что затрудняет сплавление и снижает глубину проплавления.

Так как алюминий имеет низкую температуру плавления — 660 градусов Цельсия (в два раза меньше, чем у стали) — при том же диаметре проволоки для его плавления требуется намного меньшая сила тока. Более того, при равной силе сварочного тока скорость расплавления проволоки примерно в два раза выше стали.


Химические свойства

В том, что касается химического состава, алюминий имеет высокую способность к растворению атомов водорода в жидкой форме и низкую — при температуре затвердевания. Это означает, что даже небольшое количество растворенного в жидком наплавленном металле водорода после затвердевания алюминия будет стремиться выйти из металла, что приведет к образованию пористости.

Кроме того, при механической обработке алюминий вступает в реакцию с кислородом и мгновенно образует слой оксида алюминия. Этот слой очень пористый и может легко удерживать в себе влагу, масло и другие материалы. Пленка оксида обеспечивает хорошую коррозионную устойчивость, но перед сваркой ее следует удалить, так как из-за высокой температуры плавления (2050°C) она ограничивает глубину проплавления. Для этого применяются механическая очистка, растворители, химическая очистка и травление.





Механические свойства
Механические свойства алюминия, например, предел текучести, предел прочности и относительное удлинение, зависят от комбинации основного металла и сварочных материалов. При сварке шва с разделкой кромок прочность соединения зависит от зоны теплового воздействия. В случае непригодных к тепловой обработке сплавов зона теплового воздействия окажется полностью отожжена и зона теплового воздействия станет самым слабым местом. Для полного отжига пригодных к тепловой обработке сплавов требуется намного больше времени при температуре отжига в сочетании с медленным охлаждением, поэтому надежность сварного шва в этом случае падает меньше. Такие аспекты, как предварительный подогрев, отсутствие охлаждения меду проходами сварки и лишнее тепло из-за низкой скорости сварки или поперечных колебаний, увеличивают как пиковую температуру, так и длительность воздействия повышенной температуры, что увеличивает риск падения механических характеристик.

При угловой сварке механические характеристики зависят от состава используемых сварочных материалов. При изготовлении металлоконструкций использование 5ХХХ вместо 4ХХХ может обеспечить в два раза более высокую прочность.

Сплавы, непригодные к тепловой обработке, имеют высокую жидкотекучесть при использовании сварочных материалов той же серии, хотя при сварке материалами серии 4ХХХ жидкотекучесть становится меньше. Пригодные к тепловой обработке сплавы обычно имеют из-за нее низкую жидкотекучесть.







О металлургии подробнее
После того, как мы обсудили основные положения о металлургии алюминия, давайте применим эту информацию к практической сварке сплава. Сначала мы рассмотрим технологию, которая позволяет получить наилучшее качество сварки алюминия и решить такие распространенные проблемы, как недостаточное проплавление, высокий уровень разбрызгивания, прожигание и пористость.

Современные инверторные сварочные аппараты с запатентованной технологией управления формой волны сварочного тока компании Линкольн позволяют точно регулировать характеристики формы волны, чтобы оптимальным образом контролировать перенос капель расплавленного металла. Это помогает снизить разбрызгивание из-за низкой плотности алюминия, в то время как импульсы пикового тока обеспечивают должную глубину проплавления.

Кроме того, так как изменение химического состава оказывает большое влияние на физические характеристики сплава, эта возможность позволяет индивидуально подобрать форму волны для каждого конкретного сплава с учетом физических характеристик металла.

Так как алюминий имеет высокую способность к растворению водорода в жидком виде и низкую — при застывании, можно разработать пульсирующую форму волны, которая позволит сократить длину волны за счет снижения силы сварочного тока и риска возникновения пористости.

Недавно компания Линкольн вывела эту технологию на новый уровень благодаря программе Wave Designer Software®. Она позволяет сварочным инженерам и сварщикам в реальном времени корректировать и изменять текущую форму волны сварочного тока подключенного к сети аппарата на собственных персональных компьютерах. При использовании в сочетании с инверторными сварочными аппаратами это позволяет обеспечить высокое качество сварки в любых условиях.


Новые методы сварки

Применение источников питания на падающей ВАХ для сварки алюминия в защитном газе имеет долгую и успешную историю. При сварке алюминия падающая ВАХ позволяет обеспечить высокоэнергетический струйный перенос металла, который стабильно и равномерно реагирует на изменения собственно силы сварочного тока, несмотря на колебания длины дуги. В результате падающая ВАХ обеспечивает равномерную глубину проплавления по всей длине шва.

Совершенствование контроля дуги привело к появлению инверторных источников питания с программным управлением. «Оптимизация» характеристик дуги программными методами при MIG-сварке алюминия вышла на новый уровень благодаря разработанной компанией Линкольн Электрик технологии управления формой волны. В этом импульсном режиме с высокоскоростным синергетическим управлением падающая вольт-амперная характеристика модифицируется так, чтобы обеспечить несколько преимуществ при сварке алюминия. Например, сюда входит повышенный сварочный ток в момент пика импульса. Пики импульсов позволяют обеспечить равномерный профиль проплавления по всей длине шва. Также при этом снижается разбрызгивание, улучшается жидкотекучесть сварочной ванны, что позволяет увеличить скорость сварки, и снижается тепловложение и связанный с ним риск деформаций.

Технология управления формой волны выводит импульсную сварку на новый уровень. Она позволяет пользователю создать индивидуальную, «идеальную» для каждой конкретной задачи форму волны. Эта технология и ее возможности индивидуальной настройки поддерживается высокотехнологичными источниками питания, например, инверторными моделями семейства Power Wave®. Аппараты Power Wave можно использовать двумя способами. Оператор может выбрать предустановленную форму волны для сварки алюминия или же создать собственную с помощью программы Wave Designer™. Индивидуально разработанные формы волны затем переносятся с компьютера на аппарат Power Wave.


Анатомия формы волны

Но что именно представляет собой технология управления программы Wave Designer Pro? Благодаря этой технологии источник питания мгновенно регулирует сварочный ток по заданной программе. Учтите, что «форма волны» позволяет влиять на поведение каждой отдельной капли расплавленного присадочного материала. Область ниже формы волны отражает энергию, прилагаемую к этой капле. При струйном переносе металла сила тока на несколько миллисекунд увеличивается настолько, чтобы расплавить металл. В этот момент формируется и отделяется капля металла, которая затем начинает движение вдоль дуги. Теперь в период спуска капли к ней можно приложить дополнительную энергию, которая позволила бы сохранить или увеличить ее жидкотекучесть. После этого импульс переходит в фазу фонового тока, которая позволяет поддержать дугу, охладить материал и подготовиться к следующему пику.

Давайте рассмотрим форму волны подробнее. Фаза возрастания (А) — это период увеличения силы тока до пиковой (измеряется в амперах в миллисекунду), в течение которого формируется расплавленная капля на кончике электрода. По достижении пикового значения капля отделяется. Процентная доля «превышения» (B) придает дуге дополнительную жесткость и способствует отделению расплавленной капли от электрода. Длительность пиковой фазы (C) влияет на размер капли: чем она меньше, тем больше становится капля. С этого момента отделившаяся капля зависит от энергии, подаваемой на фазе убывания. Эта фаза состоит из периодов снижения пикового тока (D) и финального тока (E). Период снижения пикового тока позволяет при необходимости увеличить энергию расплавленной капли. Это улучшает жидкотекучесть сварочной ванны в период снижения пикового тока. Фаза финального тока начинается после снижения пикового. Она влияет на стабильность анода и регулировка силы финального тока может помочь избавиться от избыточного распыления мелких капель. С этого момента ток переходит к фоновому значению (F), которое позволяет сохранить дугу. Чем меньше длительность фазы фонового тока, тем больше частота пульсации. Чем выше частота пульсации, тем выше становится средняя сила тока. С другой стороны, увеличение частоты приведет к более сфокусированной дуге.

Форма волны также зависит от «адаптивной характеристики» импульсной MIG-сварки с синергетическим управлением. Адаптивность подразумевает способность дуги сохранять заданную длину дуги несмотря на изменения вылета электрода. Это важный аспект для стабильной сварки и надежности соединения.


Оптимизация сварки через регулировку формы волны

Регулировка формы волны сварочного тока позволяет получить необходимую скорость сварки, хороший внешний вид шва, упростить очистку поверхности после сварки и сократить уровень выделения дыма. Настоящая сила этой технология заключается в возможности самому настраивать форму волны  в программе Wave Designer Pro и том, насколько легко это сделать. Пользователь может в реальном временем менять дугу простым движением мыши в привычной среде PC Windows™. Пятиканальная панель ArcScope позволяет просматривать сделанные изменения, в том числе пиковые значения тока и напряжения, а также расчетное тепловложение. ArcScope собирает данные с частотой 10 КГц. «то ценное опциональное дополнение к программе Wave Designer. ArcScope дает сварочному инженеру визуальное представление разработанной им формы волны. После проведения оценки он может внести поправки.

Например, при сварке тонколистового алюминия технология управления формы волны поможет уменьшить тепловложение, деформации, разбрызгивание, устранить несплавление и прожигание. Это уже смогли подтвердить на своем опыте многие компании. Пользователь может составить программы сварки для определенного диапазона скорости подачи проволоки и/или силы тока и благодаря этому работать с очень широким диапазоном толщин материалов и скорости подачи проволоки.


Заключение

Алюминий имеет целый ряд отличительных особенностей, которые делают его привлекательным выбором для многих задач несмотря на то, что его сварка может быть связана с определенными сложностями. Тем не менее, хорошее понимание его металлургии и знание доступных на современном рынке инструментов и технологий позволят вам справиться с этой задачей.

Свойства и области применения чистого алюминия » Все о металлургии

22.09.2015


Краткие общие сведения


Согласно государственному стандарту, предусматривается выпуск четырех марок алюминия «высокой чистоты» с содержанием алюминия не менее 99,995% (А995), 99,99 (А99), 99,97 (А97) и 99,95% (А95), определяемым по разности с пятью примесями — железом, кремнием, медью, цинком и титаном.
В алюминии марки А995 не должно содержаться более 15*10в-4% Fe, 15*10в-4% Si, 1*10в-3% Cu, 1*10в-3% Zn и 1*10в-3% Ti. Кроме этого, в стандарте имеется марка алюминия «особой чистоты» (А999): содержание алюминия не менее 99,999% по разности с определяемыми примесями. Содержание примесей железа, меди, висмута, свинца и магния не должно превышать 2*10в-4%, а натрия, кальция, олова, золота, сурьмы, цинка, кадмия, бария и теллура — не более 10в-3% каждой примеси.
Дополнительно алюминий «особой чистоты» марки А999 контролируют по величине остаточного удельного электросопротивления (р0, ом*см) при температуре жидкого гелия, которое не должно быть выше 4*10в-10 ом*см.
Для получения алюминия «высокой чистоты» марок А9—А995 первичный алюминий, выпускаемый алюминиевыми заводами, подвергают электролитическому рафинированию.
Алюминий «особой чистоты» (А999) получают дополнительной очисткой электролитически рафинированного алюминия методами зонной плавки и дистилляцией через субфторид алюминия в вакууме.

Свойства чистого алюминия


Структура. Чем чище алюминий, тем крупнее его зерна. Так, например, протяженность зерен алюминия чистотой 99,99% достигает 10 мм, а алюминия чистотой 99,999% — нескольких десятков миллиметров. Более тонкая макроструктура менее чистого алюминия объясняется присутствием в нем малорастворимых примесей (окиси алюминия, соединений титана), которые служат центрами кристаллизации, вызывая процесс роста одновременно во многих точках в массе расплавленного алюминия.
Плотность алюминия понижается с увеличением степени его чистоты, и для металла, содержащего 99,996% Al, равна 2,6989 г/см3.
Температура плавления возрастает с повышением степени чистоты металла. Температура плавления алюминия чистотой 99,996%) составляет 660,24° С.
Теплопроводность алюминия возрастает с увеличением его чистоты. Для электролитически рафинированного алюминия чистотой выше 99,9% теплопроводность при 190° С составляет 0,82 кал/сек на 1 см2 площади и на 1 см толщины.
Электропроводность алюминия возрастает с увеличением его чистоты. Электропроводность электролитически рафинированного алюминия (99,996 %) по отношению к меди составляет 65%. Электропроводность алюминия чистотой 99,999% повышается до 65,9% от электропроводности меди. Удельное электросопротивление алюминия при 20° С равно 2,655 мком*см.
Отражаемость света возрастает с повышением степени чистоты алюминия. Поверхность листа, изготовленного из электролитически рафинированного алюминия (99,996% Al), отражает 90% падающего на него белого света.
Механические свойства. Чистый алюминий значительно мягче, пластичнее первичного металла и имеет пониженную по сравнению с ним механическую прочность, которая уменьшается с возрастанием его чистоты. Микротвердость чистого алюминия (99,999% Al) равна 19,5 кГ/мм2. Пластическая деформация алюминия, очищенного зонной плавкой, достигает 87%, предел прочности σb =2,6—2,8 кГ/мм2, а твердость HB = 6,4—6,6 кГ/мм2.
Рекристаллизация. Присутствие в алюминии небольших количеств примесных атомов оказывает значительное влияние на склонность алюминия к рекристаллизации после деформации. Так, например, алюминий чистотой 99,99%, содержащий 100 примесных атомов на миллион атомов алюминия, рекристаллизуется после сильной деформации при температуре около 200° С, в то же время металл чистотой 99,998%, содержащий только 20 примесных атомов на миллион атомов алюминия, рекристаллизуется уже при 50—100°С. Алюминий высокой чистоты, содержащий после зонной плавки 10 примесных атомов на миллион атомов алюминия, рекристаллизуется при еще более низкой температуре. Например, при 96%-ной деформации рекристаллизация такого алюминия заканчивается в течение нескольких суток при температуре -38° С и за несколько десятков минут при комнатной температуре. Для алюминия, очищенного зонной плавкой, рекристаллизация наблюдается только в более толстых частях образца, а в более тонких частях сохраняется деформированная структура. Минимальная толщина, начиная с которой наблюдается рекристаллизация чистого алюминия, равна 1500А.
Химические свойства. С повышением чистоты алюминия возрастает стойкость металла к коррозии. Так, например, поверхность пластинок алюминия различной степени чистоты, находясь в 22%-ной соляной кислоте, предварительно очищенной дистилляцией, корродирует по-разному. Было показано, что поверхность электролитически рафинированных пластинок (99,998% Al) через 20 суток покрылась глубокими трещинами. В тех же условиях алюминий, очищенный зонной плавкой, имел незначительные признаки коррозии в виде тонких правильных бороздок вокруг зерен, и только спустя 100 суток пребывания в соляной кислоте на поверхности металла было обнаружено глубокое трещинообразование.
Поверхность алюминия после зонной очистки и электролитической полировки сохранила первоначальный блеск после выдержки в соляной кислоте в течение 100 суток. С повышением чистоты металла уменьшается скорость коррозии. Для алюминия чистотой 99,99% и выше скорость коррозии зависит главным образом от содержания меди. Например, при содержании меди более 20*10в-4% (по массе) алюминиевый лист толщиной 1,5 мм после выдержки в 20%-ной соляной кислоте в течение недели корродировал насквозь, в тех же условиях алюминий, содержащий от 0,9 до 3*10в-4% (по массе) Cu, разрушался только за две недели.
Следовательно, с повышением чистоты алюминия значительно увеличивается стойкость его к соляной кислоте. Испытанию в кислоте подвергали алюминиевую жесть толщиной 0,5 мм различной чистоты — 99,9992% Al и 99,9922% Al. Оба образца 7 ч находились в 10- и 20%-ной соляной кислоте при 20° С. Результаты этих испытаний даны ниже:

Приведенные данные подтверждают, что с повышением чистоты резко возрастает стойкость алюминия по отношению к действию соляной кислоты.
Химическая сопротивляемость алюминия обусловлена образованием на его поверхности тончайшей (толщиной около 2*10в-5 см) плотной и беспористой пленки окиси. В местах, где находятся примеси, сцепление окисной пленки с алюминием сильно понижается, и эти места подвергаются коррозии. Окисная же пленка исключительно прочно сцеплена с поверхностью алюминия, имеющего незначительное содержание примесей. Поэтому алюминий высокой чистоты чрезвычайно стоек к неорганическим кислотам, щелочам, атмосферному воздуху, морской воде и другим средам.
Газосодержание. Крестовников и Орловцев определили содержание растворимых газов в алюминии, полученном различными способами, на масс-спектрометре. Основной составляющей газов, содержащихся в алюминии, является водород, присутствующий в металле как в виде атомов, так и в виде протонов.
Количество газов в 100 г первичного алюминия, полученного электролитическим путем, составляет 1,17—1,37 см3. Несколько меньше (0,57 см3) газов в электролитически рафинированном алюминии. В сверхчистом алюминии, полученном зонной плавкой или дистилляцией через субфторид, содержание газов понижается в 100 раз и составляет 0,003—0,007 см3. Поэтому глубокая очистка алюминия от газов может быть проведена переплавкой металла в вакууме.

Применение чистого алюминия


Алюминий высокой чистоты применяется в электронике и в производстве полупроводниковых материалов. В электронно-лучевых трубках его применяют в форме жести, фольги и проволоки. Его используют и в тех случаях, когда нежелательно катодное распыление, например для катодов ионных рентгеновских трубок и катодных осциллографов, для электродов высоковольтных разрядников, для осветительных ламп. Вследствие малой плотности и незначительного рентгеновского излучения при электронной бомбардировке алюминий используют в высоковольтных электронно-лучевых приборах для изготовления отклоняющих пластин и диафрагм. Благодаря малому поглощению рентгеновского излучения алюминиевая фольга или жесть используется для изготовления окошек рентгеновских трубок.
Сверхчистый алюминий применяют в технологии транзисторов, диодов и термисторов для образования контактного переходного сплава между алюминием и германием или кремнием. Алюминий высокой чистоты применяют для легирования германия и кремния с целью придания им дырочной проводимости. В полупроводниковой технике сверхчистый алюминий используют для получения синтезированных полупроводниковых соединений — арсенида и антимонида алюминия (AlAs и AlSb). Чистейший алюминий применяют для токоподводов к германиевым и кремниевым пластинкам при производстве германиевых и кремниевых выпрямителей электрического тока.
Менее чистый электролитически рафинированный алюминий применяют в специальных областях электротехники (электролитические выпрямители и конденсаторы), в кабельном производстве, в химическом машиностроении, для получения прецизионных сплавов.
В атомной энергетике алюминий высокой чистоты используют как нейтроннопрозрачный материал.

область применения и достоинства алюминиевых фасадов ГК «Технологика» I Алюминиевые витражи, окна, двери

Фасады из алюминия

Во многих городах в последние годы появляется все больше стильных и современных зданий со стеклянными фасадами – они притягивают взгляд, выглядят основательно и немного футуристически, словно пришли к нам из фильмов о будущем. Огромные панорамные окна, отражающие солнечный свет, — это новомодное веяние в современной архитектуре. И все это стало возможным именно благодаря алюминию, из которого и изготавливаются подобные фасады!

Достоинства алюминиевых конструкций

В настоящее время алюминиевые конструкции широко применяются для изготовления фасадов различных современных зданий. Алюминий дает возможность воплощать в жизнь самые невероятные дизайнерские решения, поскольку он очень гибкий и способен принимать любую форму. Именно поэтому на сегодняшний день он является самым современным из облицовочных материалов для фасада. Также популярность алюминия в строительных работах обусловлена технологическими качествами материала:

  • легкость и простота монтажа;
  • устойчивость к коррозии и негативным атмосферным влияниям;
  • пожаростойкость;
  • внушительный срок эксплуатации (свыше 80 лет).

Достоинства алюминиевых фасадов

Алюминиевые фасады неприхотливы в эксплуатации, не требуют особенного ухода. Кроме того, они устойчивы к расслоению, что достигается производством композитных панелей при высокой температуре с использованием материалов, которые обеспечивают надежную связь на молекулярном уровне. Алюминиевые фасады имеют однородное ровное покрытие, что дает возможность наносить на них краску разнообразных оттенков.

Заказать: (495) 540-52-55 или ОН-ЛАЙН

Область применения фасадов из алюминия

Такие фасады могут применяться как в офисной и городской архитектуре, так и в оформлении жилых домов. Очень стильно и привлекательно выглядят лоджии и балконы, оформленные алюминиевыми конструкциями. Что немаловажно, по дизайну дома с алюминиевыми фасадами могут кардинально отличаться друг от друга – типовые проекты канули в прошлое, сегодня в моде индивидуальность и разнообразие! Современные дома с подобными фасадами – настоящее украшение любого города, а жить в таком доме – истинное эстетическое удовольствие.

Еще больший полет фантазии можно реализовать, если использовать алюминиевые фасады при строительстве собственного коттеджа. В этом случае у вас будут все гарантии того, что проект будет выполнен именно так, как вы задумали. Не знаете, что конкретно вам хочется, но есть желание выделиться необычным экстерьером? Профессиональные дизайнеры помогут вам разработать креативный проект с учетом ваших вкусов и пожеланий, от которого вы будете в восторге. Алюминиевые конструкции воплотят в жизнь все ваши задумки, а может быть, даже и то, что вы раньше считали невозможным! Самые сложные и невероятные архитектурные идеи становятся реальностью с помощью такого материала, как алюминий. С ним имидж вашего дома станет действительно самобытным и индивидуальным, своеобразным отражением вкуса и характера его владельца.
в раздел Алюминиевые фасады >>>

Режущее масло | Жидкость | Производитель смазочных материалов

Область применения

Пример использования и решение


HAI LU JYA HE Enterprise Co., Ltd. (HLJH) находится в Тайчжуне, Тайвань, с более чем 30-летним опытом в области промышленных смазок и жидкостей для металлообработки (MWF). Мы постоянно оптимизируем наши технологии и отчаянно стремимся к инновациям, имея солидную репутацию в этой области. Давайте познакомимся с ассортиментом смазочных материалов HLJH: специальные решения по смазке для каждой области применения!

Смазочно-охлаждающие жидкости обеспечивают отличную смазывающую способность для большей части обработки, а также отличный контроль коррозии для станка и его частей. Как мы знаем, эти охлаждающие жидкости имеют разные характеристики для каждой отрасли.

Несмотря на то, что смазочно-охлаждающие масла в основном смазывают металлообработку, в первую очередь следует подумать о материалах.
при обработке материалов упор делается на охлаждение, в некоторых — на смазку. Каждая смазочно-охлаждающая жидкость может подходить для обработки определенных материалов с наилучшими характеристиками. Например, стекломатериал учитывает осадку и моющую способность, но его охлаждающая жидкость может не подходить для карбида вольфрама. Вот типы областей применения, такие как сталь, чугун, чугун, латунь, алюминий и т. Д. Для справки.

результат 1 — 6 из 6
  • Алюминий
    Вы должны знать, прежде чем выбирать смазочно-охлаждающую жидкость для алюминиевых сплавов.

    Алюминиевые сплавы (Al) имеют много марок, которые широко используются в промышленности. При резке алюминиевого материала в первую очередь следует позаботиться о смазке, режущих характеристиках и возможности мытья. Соблюдайте указанные выше условия, тогда у вас не будет проблем с получением яркого зеркального блеска.


  • Чугун
    Обработка чугуна : Почему следует использовать смазочно-охлаждающие жидкости

    Раньше чугун обрабатывали почти всухую без использования СОЖ, но в вашем механическом цехе образовывалась пыль (стружка). Мы должны сказать, что чугунная пыль — это не шутка, так как она мгновенно загрязнит ваш станок, инструмент и охлаждающую жидкость. Кроме того, ваши руки становятся темно-серыми при обращении с ними и выглядят очень похоже на работу с графитом.   Как производитель смазочно-охлаждающих масел мы осознали, что многие операторы постепенно используют смазочно-охлаждающие жидкости на водной основе для резки чугуна, в основном для борьбы с пылью. Смазочно-охлаждающие масла могут сразу смыть чугунную пыль, даже если из наших машин не выходит ни одна сухая деталь. И преимущества этого в том, что на деталях нет пыли, а также вы можете отправиться домой с чистым носом и легкими.


  • Нержавеющая сталь
    Подходит для высоких скоростей и тяжелых операций

    Нержавеющая сталь — это легированная сталь с высокой прочностью и хорошей пластичностью, которую очень трудно обрабатывать. В процессе обработки материал становится тверже и выделяет много тепла. Сталкивались ли вы с проблемой перегрева во время обработки?


  • Стали
    Подходит для высокоскоростных и тяжелых операций, особенно для твердых материалов.

    Hai Lu Jya He Enterprise разработала экологически чистую охлаждающую жидкость, подходящую для стальных материалов. Есть два типа: водорастворимая смазочно-охлаждающая жидкость (эмульсионная охлаждающая жидкость, полусинтетическая охлаждающая жидкость и синтетическая охлаждающая жидкость) и чистое охлаждающее масло.


  • Латунь и медь
    Выбор смазочно-охлаждающей жидкости для латуни и медных сплавов

    Ваша латунь / бронза / медь обесцвечивались во время обработки? Вы должны сначала проверить смазочно-охлаждающее масло. Как производитель смазочно-охлаждающих масел, мы понимаем, что смазочно-охлаждающие жидкости обычно представляют собой смесь минерального масла и мультидобавок для достижения стабильного уровня pH и смазывающей способности. Однако соединения серы и хлора, иногда называемые противозадирными присадками (EP), обеспечивают еще большую смазывающую способность. Но они подходят не для всех металлических материалов.


  • Стекло / Керамика
    Шлифовка стекла и керамики : Предотвращает затвердевание осадка, отсутствие твердого осадка и засорения

    При обработке стекла и керамики важно учитывать хрупкость. Измельчение этих материалов обычно проводится под охлаждающей жидкостью, чтобы помочь удалить шлифовальную стружку и предотвратить ее нагружение или засорение.



результат 1 — 6 из 6
Box-2 前置html
Box-2 後置html




Кто мы

HAI LU JYA HE Co., Ltd. (HLJH) была основана в 1982 году и является производителем, поставщиком и агентом промышленных смазочных материалов. Мы занимаемся производством и сбытом промышленных смазочных материалов более 30 лет, и вы можете доверять нам как своему долгосрочному деловому партнеру.

Читать далее

Что мы делаем

Наше фундаментальное убеждение - предлагать вредные и безопасные продукты, такие как смазочно-охлаждающие масла на водной основе, чистое смазочно-охлаждающее масло, масло для предотвращения ржавчины, гидравлическое масло, масло для направляющих, шпиндельное масло, трансмиссионное масло и т. Д., Которые охватывают всю производственно-сбытовую цепочку промышленных смазочных материалов.

Читать далее

Горячие продукты

Box-4 前置html

setting::box-4-title

setting::box-4-desc

Box-4 後置html
Box-5 前置html
Box-5 後置html
Box-7 前置HTML
Box-7 後置HTML

Алюминий Применение алюминия и его сплавов

    Применение. Алюминий второй (после железа) металл по объему производства и применения в технике. Используют как чистый алюминий, так и сплавы. Сплав дюралюминий (сокращенно дуралюмин, дюраль), содержащий, кроме алюминия, 4% (масс. ) Си, 1,5% Mg, 0.5% Мп-основной конструкционный материал а самолетостроении. Большое количество алюминия идет иа изготовление проводов. Следует заменять (те это возможно) медные провода алюминиевыми, так как медь значительно более дорога и дефицитна. [c.355]
    Но зато при работе на метаноле требуется увеличение объема топливных баков. Больше теплоты нужно подводить во всасывающую систему для испарения топлива, а это значит, что существующие системы для работы на метаноле необходимо переделывать. Постоянная температура кипения метанола затрудняет запуск двигателя при низких температурах, требует применения специальных мер, например, впрыскивания в запускаемый двигатель высоколетучей жидкости (эфира). Метанол разрушает слой полуды в топливных баках, а образующийся при этом гидроксид свинца забивает топливные фильтры и жиклеры карбюраторов. Увеличивается также коррозия двигателя и элементов топливной системы, причем особенно страдают детали из магния, алюминия и их сплавов. Кроме того, в метаноле быстро набухают и теряют герметичность многочисленные прокладки и уплотнения… [c.134]

    Применение алюминия. Легкость, механическая прочность, высокая электро- и теплопроводность, стойкость к действию воздуха, воды, некоторых кислот и органических соединений обусловили широкое применение алюминия в технике. Сплавы алюминия применяются в авиа- и автомобилестроительной промышленности. Большую роль играет алюминий в металлургии железа, где его используют в качестве добавки в производстве жароустойчивой стали. Алюминием насыщается поверхность чугунных и стальных изделий для придания им жароустойчивости и предохранения от коррозии. Алюминий применяется в производстве посуды, цистерн, труб, различных аппаратов и предметов домашнего обихода. Алюминиевая фольга используется для упаковки пищевых продуктов и изготовления электрических конденсаторов. Грубозернистый порошок алюминия идет для осветительных ракет, получения термита, для восстановления металлов. Тонкий порошок алюминия служит для изготовления- аммоналов, серебристой краски, устойчивой к атмосферному влиянию. Используется алюминий в производстве высококачественных зеркал, так как алюминиевая поверхность отражает около 90% падающего на нее излучения. В электропромышленности применяются главным образом алюминиевые провода. [c.441]

    НДА (ТУ 6-00-05808009-248-92) — нитрит дициклогексиламина. Это порошок белого цвета с желтоватым оттенком, растворимый в этаноле, метаноле, воде, ацетоне. Предназначен для долговременной (10—20 лет в зависимости от способа применения и условий хранения изделий) защиты от атмосферной и микробиологической коррозии изделий из стали, алюминия и его сплавов, никеля, хрома, кобальта. Ингибитор применяют в виде порошка, засыпаемого в сублиматор для получения ингибированного воздуха порошка для опудривания или напыления на зашитные поверхности спиртовых растворов ингибированной бумаги с содержанием ингибитора 14— 20 г/см1 [c.376]


    Применение. Важнейшая область применения алюминия— производство легких сплавов на его основе. Алюминий широко используют в качестве легирующих добавок в сплавах на основе меди, магния, титана, никеля, цинка и железа. В виде чистого металла алюминий используют для изготовления химической аппаратуры, электрических проводов. Алюминиевая фольга используется для изготовления конденсаторов. [c.282]

    В качестве материала подложки использовался алюминий. Применение алюминиевых сплавов при пользовании переменным током не рекомендуется, так как медь, входящая в сплав, отлагается в пленке в катодный полупериод и происходит растравливание пленки. [c.296]

    Ребристые трубы прокатывают из алюминия, меди и их сплавов, из биметаллов, из углеродистых, легированных и высоколегированных марок сталей и специальных сплавов. С разработкой технологии прокатки широкое применение в теплообменной аппаратуре получили алюминиевые ребристые трубы взамен труб из медно-латунных сплавов, а также биметаллические ребристые трубы с применением алюминия.[c.153]

    В химической промышленности находят применение медноникелевые сплавы, содержащие 10, 30 и 63—70% Ni, а также другие металлы, в частности Fe и Мп. При скорости движения морской воды 0,30 м/с и менее коррозия таких сплавов имеет в основном равномерный характер со слабой тенденцией к питтингообразованию. Наименее подвержены коррозии сплавы Си (90), Ni (10) и Си (70), Ni (30). При больших скоростях движения морской воды стойкость медно-никелевых сплавов несколько повышается вследствие снижения коррозионного действия различного рода загрязнений воды и отложений на поверхности металла. В частности, при скоростях 1,5—4 м/с, соответствующих движению морской воды в насосах и теплообменниках, сплавы Си (70), Ni (30) и Си (90), Ni (10) подвержены лишь незначительной коррозии в зонах с турбулентным режимом движения. Противокоррозионные свойства этих сплавов могут быть улучшены введением в их состав 1—3% Fe. Однако присутствие в сплаве Си (70) и Ni(30) более 1% Fe увеличивает вероятность питтингообразования. Достаточно эффективно введение в состав сплава Си (70), Ni (30) добавок алюминия. Склонность к коррозии в зонах турбулентности в большей степени присуща никельсодержащим сплавам, чем чистому никелю. При очень высоких скоростях движения среды (от 4 до 40—50 м/с) скорость коррозии медно-никелевых сплавов выше, чем при более умеренных скоростях. [c.31]

    Пластинчато-ребристые теплообменники могут быть изготовлены из стали, титана, алюминия, меди и других материалов. Наибольшее применение нашли аппараты из алюминия и его сплавов /30/. [c.33]

    Алюминий. Применение алюминия и его сплавов 537 [c.537]

    Применение алюминия и его сплавов всегда рационально там, где они могут заменить нержавеющие стали, латунь и другие более дорогие цветные металлы. [c.228]

    Сплавы алюминия. Сплавы алюминия с медью, цинком, марганцем, кремнием и др. обладают лучшими технологическими свойствами и более высокой прочностью, чем чистый алюминий, и поэтому находят широкое применение в технике. В коррозионном отношении все алюминиевые сплавы обладают значительно меньшей стойкостью, чем чистый алюминий. [c.271]

    Применение. Алюминий второй (после железа) металл по масштабу применения в современной технике. Ежегодно его производят миллионы тонн. Применяют как чистый алюминий, так и сплавы. Наиболее употребим дюралюминий (сокращенно дюраль), содержащий, кроме алюминия, — 4% Си, — 1,5% Mg, — 0,5% Мп. Это основной материал самолетостроения. Большое количество алюминия идет на изготовление проводов. Следует заменять (где это возможно) медные провода алюминиевыми, так как медь значительно белее дорога и дефицитна. [c.343]

    Важное значение для разделения ряда элементов имеет электролитическое осаждение на ртутном катоде, причем осаждение облегчается образованием амальгам. Так, например, для определения примеси алюминия в железных сплавах железо и многие другие металлы осаждают из сернокислого раствора на ртутном катоде, причем алюминий остается в растворе. Наконец, можно указать на применение анодного растворения металлов. Так, например, для определения неметаллических включений в стали и различных цветных сплавах поступают следующим образом. Образец металла опускают в раствор соответствующего электролита и включают ток, причем исследуемый металл является анодом. Во время электролиза металл переходит в раствор, а неметаллические примеси остаются в виде осадка. Этот метод имеет большое значение для фазового анализа металлов. [c.190]

    Основное применение алюминия — производство сплавов на его основе (см. разд. 32.4). По широте применения сплавы алюминия занимают второе место после стали и чугуна. [c.401]


    Другое предлагаемое направление применения алюминия в нефтепереработке — трубопроводы из алюминиевых сплавов для перекачки нефтепродуктов. Для этих целей могут быть использованы алюминиевые трубы. Диаметр и толщина стенки определяются заказчиком.[c.109]

    Применение в энергетике. Бор (изотоп 5°В) интенсивно поглощает медленные нейтроны, поэтому используется для изготовления регулирующих стержней атомных реакторов и защитных устройств от нейтронного облучения. Кристаллический бор обладает полупроводниковыми свойствами и используется в полупроводниковой технике (его проводимость при нагревании до 600 С возрастает в 10 раз). Исключительной химической стойкостью, твердостью, жаростойкостью обладают многие соединения бора с металлами побочных подгрупп. Алюминий и его сплавы применяют в энергетике в качестве конструкционного и электротехнического материала. Галлий применяют в полупроводниковой технике, так как его соединения с мышьяком, сурьмой, висмутом, а также аналогичные соединения индия обладают полупроводниковыми свойствами. Галлий используют при изготовлении высокотемпературных термометров с кварцевыми капиллярами (измерение температуры до 1500° С). Галлий может быть использован как хороший теплоноситель в системах охлаждения ядерных реакторов, лазерных устройств. Индий обладает повышенной отражательной способностью и используется для изготовления рефлекторов и прожекторов. Способность таллия при температуре ниже 73 К становиться сверхпроводником делает его перспективным материалом в энергетике. Представляют практический интерес многие соединения этих металлов и соединения бора, например нитрид бора ВЫ—боразон, отличающийся исключительной твердостью и химической инертностью. [c.230]

    Чистый алюминий используется как ценный электротехнический материал, прежде всего для изготовления проводов — проводник из алюмииия обладает в два раза большей электрической проводимостью, чем проводник из меди равной массы из алюминия изготовляют обмотки роторов быстроходных электромашин. Высокая пластичность чистого алюминия дает возможность изготовлять из него оболочки кабелей и тонкую фольгу, используемую для изготовления электрических конденсаторов и других электротехнических деталей. В связи с очень слабой парамагнитностью алюминий и его сплавы находят применение в радиотехнике.[c.259]

    Использование алюминия и его сплавов несколько ограничивалось отсутствием надежных методов его сварки. Развитие метода дуговой сварки в инертной атмосфере значительно увеличило возможность применения алюминиевых сплавов. [c.181]

    Основное применение алюминия — производство сплавов на его основе. [c.72]

    Применение. Важнейшая область применения алюминия — производство легких сплавов на его основе. Алюминий широко используется в качестве легирующих добавок в сплавах на ос- [c.255]

    Применение алюминия и его сплавов [c.186]

    Применение. Так как на цинк при обычных условиях не действуют ни кислород воздуха, ни вода, то основная масса цинка расходуется на защитные покрытия железных листов и стальных изделий. Цинк применяют для получения технически важных сплавов с медью (латуни), алюминием и никелем, а также для производства цинково-угольных гальванических элементов, которые используют в батареях разного назначения.[c.108]

    Бор и его соединения используются в ядерной технике. Основная область применения алюминия — производство сплавов широко используются дюралюмины (сплавы с Си и Mg), силумины (с 31) и многие другие. [c.476]

    Малая плотность, пластичность и устойчивость к коррозии обеспечили алюминию применение в авиа- и автопромышленности. Он входит в состав легких сплавов дюралюмина (сплава алюминия, меди, магния и марганца), силумина (сплава алюминия и кремния) и некоторых других. Из алюминиевых сплавов изготовляют корпуса искусственных спутников Земли и космических кораблей. [c.315]

    В сочетании с электрохимической катодной заш,итой, которая весьма экономична в комбинации с высококачественным защитным покрытием. Электрохимическая катодная защита осуществляется в двух вариантах а) с использованием внешних источников тока (аккумуляторных батарей, селеновых выпрямителей, генераторов постоянного тока) б) с применением протекторов из металлов с электродным потенциалом более отрицательным, чем у стали (магний, цинк, алюминий или их сплавы).[c.394]

    При сравнении эксплуатационных характеристик при использовании сплавов на основе железа, алюминия и титана очевидна недостаточность таких данных для титановых сплавов. Это объясняется, во-первых, тем, что использование титановых сплавов началось сравнительно недавно, во-вторых, нсЕШТорые данные, полученные на военных конструкциях, составляют секретную информацию. Следует отметить различия в поведении алюминия и титановых сплавов в водных растворах, которые, вероятно, являются общими и для других сред. Алюминиевые силавы проявляют КР при очень низких величинах К- При этом часто трудно определить величину Л хкр [230]. Для титановых сплавов сравнительно легко определить пороговую величину Кгкр и установить, развивается процесс КР или нет. Кроме того, скорости роста трещин в титановых сплавах обычно более высокие (10 см/с). Таким образом, в противоположность алюминиевым сплавам коррозионное растрескивание титановых сплавов легче предотвратить, чем уменьшить скорости роста трещин. В алюминиевых сплавах последнее достигается перестариванием [230]. Доступные эксплуатационные данные для титановых сплавов указывают на отсутствие проблем КР для большинства случаев применений немногие, скорее впечатляющие, исключения были даны в тексте. Можно надеяться, что этот обзор, суммирующий известные особенности КР, создаст основу для распознания и устранения потенциальных проблем КР в будущем. [c.414]

    В нефтяной и химической промышленности алюминий и его сплавы иашли широкое применение в качестве конструкционных материалов для изготовления деталей нефтепромыслового оборудования (бурильные трубы, буровые вышки), аппаратуры для переработки нефти и химических процессов (конденсаторы, емкости, колонны). К достоинствам алюминия и его сплавов в этом случае относится образование продуктов коррозии, не окрашивающих среду, не способных к искрообразова-нию, отсутствие воздействия ча жизнедеятельность микроорганизмов. [c.168]

    Для измерения объема выделившегося водорода, например при коррозии магниевых сплавов в растворах хлористого натрия, алюминия и других сплавов в кислых растворах, применяют приборы — водородные коррозиметры. Коррозиметры бывают простые и усовершенствованные. Простейший коррозиметр, который может быть применен в любой лаборатории, показан на рис. 52. Такой прибор используют при испытании магниевых сплавов в растворах хлористого натрия. В наполненный раствором прибор устанавливают образец и измеряют объем выделяющегося водорода с помощью бюретки, установленной над образцом, как показано на рис. 52. Вначале отсчеты производят часто (через 0,5 1 2 5 мин, затем 10, 30 мин, 1, 2, 5 ч и т. д.). При измерениях устанавливают условный нуль — время, необходимое для помещения образца в раствор. [c.99]

    Для дуговой сварки применяют угольные или графитовые электроды, имеющие форму стержней длиной 200—700 м,м и диаметром 6—25 мм. Ручная дуговая сварка металлическим обмазанным электродом в настоящее время находит незначительное применение. Дуговую сварку в среде защитных газов применяют для труб из алюминия и его сплавов с толщиной стенки от 1 и выше. Этот способ сварки высокопроизводителен и позволяет сваривать трубы в любом пространственном положении. В качестве защитных газов. при дуговой сварке трубопроводов из алюминия и его сплавов используют аргон. Сварку выполняют неплавящимся (вольфрамовым) электродом на переменном токе и плавящимся электродом на постоянном токе обратной полярности. Сварку неплавящимся электродом труб с толщиной стенки до 8 мм можно осуществлять вручную или механизированным способом (автоматами типа АТВ и полуавтоматами). Для сварки целесообразно применять вольфрамовые электроды ВТ-5, ВТ-10 и ВТ-15, содержащие 1,5—2% окиси тория, или цирконизированные электроды. [c.159]

    Широчайшее применение алюминия в технике основано на его ценных физических и химических свойствах и большой распространенности в земной коре. Благодаря высокой электрической проводимости (4 10 Ом м ) и малой плотности он используется для изготовления электрических проводов. Благодаря высокой пластичности алюминия из него изготовляют тончайшую фольгу, которую применяют в конденсаторах. Благодаря пластичности алюминием заменяют свинец в оболочках кабелей. Из-за ненамагничиваемости сплавы алюминия применяются в радиотехнике. [c.279]

    Скандий применяется в качестве присадки к некоторым сплавам. Если бы были разработаны методы получения дешевого иттрия, он, как легкий металл, мог бы найти значительное применение в сплавах с алюминием для авиационной промышленности. Окись иттрия с содержанием примесей не более 1 10″ % идет для изготовления итгриевых ферритов, использующихся в радиоэлектронике, в счетно-решающих устройствах и пр. Так как лантан при сгорании выделяет больше тепла, чем алюминий, он применяется в зажигательных сплавах. Соединения лантана используются для изготовления глазурей, оптического стекла, а также в виде микроэлементов, вносимых в почву для ускорения роста ряда сельскохозяйственных культур. Актиний ввиду высокой удельной а-активности не нашел какого-либо практического применения. [c.272]

    Применение. Из алюминия делают теплообменники, радиаторы, химическую аппаратуру, электрические провода, рефлекторы, тонкую (до 0,01 мм) фольгу для электроконденсаторов и упаковки пищевых продуктов и фармацевтических препаратов. В больших количествах алюминий расходуется на изготовление сплавав, широко применяемых в машиностроении, авиационной и космической технике. Сплавы на основе алюминия бывают двух типов ковкие (пластичные) и литьевые (хрупкие). К первым относится дюралюмин (дюраль), содержащий 4% Си и по 0,5% Лg, Ре и 81. Ко вторым—силумин, в который входит до 14% 81 и 0,1% N3. Прочность дюралюмина после закалки и вылеживания возрастает в 6 раз. Из сплавов алюминия с магнием — магналия — делают корпуса легких судов и во все возрастающих количествах консервные банки, фольгу для сыров и для тушения мяса, крышки для бутылок с молочнокислыми продуктами, банки для пива. Применяют алюминий и для выплавки других металлов методом алюмотермии. [c.306]

    Применение алюминия и его соединений. Благодаря большой распространенности и доступности алюминия, падежным способам его получения, а также получения соединений и сплавов с участием А1, он нашел широчайшее применение в современной технике и промышленности. Этому также способствуют малая плотность алюминия (2,7 г/см ), высокая электрическая проводимость, достаточная механическая прочность и низкая себестоимость. Металлический алюминий применяется для алюмотермии, изготовления проводов и посуды. Благодаря низкому сечению захвата тепловых нейтронов и малой чувствительности к радиации алюминий применяется как конструкционный материал для ядернвлх реакторов, в основном с водяным охлаждением. Сплавы на основе алюминия занимают второе место после стали и чугуна. Они применяются в ракетной технике, в авиа-, авто-, судо- и вагоностроении, приборостроении, в химическом аппаратостроении, в строительстве н т. д. Достоинство всех алюминиевых сплавов — малая плотность, высокая удельная прочность, удовлетворительная стойкость против коррозии, недефицит-ность, простота технологии и обработки по сравнению с другими цветными сплавами. [c.155]

    Основные применения алюминия (рис. И) связаны с легкостью, прочностью и устойчивостью его сплавов по отношению к воздуху и воде. В таком сочетании полезных свойств нуждается в первую очередь транспорт. Поэтому главными потребителями алюминиевых сплавов сделались самолетостроение и автомоби- [c.144]


Алюминиевые экструзии (Китайская Народная Республика)

Товар, охватываемый заказом, представляет собой алюминиевые профили, которые представляют собой профили и формы, изготовленные методом экструзии и изготовленные из алюминиевых сплавов с металлическими элементами, соответствующими обозначениям серий сплавов, опубликованным Алюминиевой ассоциацией, начиная с с номерами 1, 3 и 6 (или патентованные эквиваленты или эквиваленты других органов по сертификации). В частности, рассматриваемые товары, изготовленные из алюминиевого сплава с обозначением серии Aluminium Association, начинающимся с цифры 1, содержат не менее 99 процентов алюминия по весу.Товар, изготовленный из алюминиевого сплава с обозначением серии Алюминиевой ассоциации, начинающимся с цифры 3, содержит марганец в качестве основного легирующего элемента, при этом марганец составляет не более 3,0 процентов от общего количества материалов по весу. Товар изготовлен из алюминиевого сплава с обозначением серии
Aluminium Association, начинающейся с цифры 6, и содержит магний и кремний в качестве основных легирующих элементов, при этом магний составляет не менее 0.1%, но не более 2,0% от общего количества материалов по весу, и кремний составляет не менее 0,1%, но не более 3,0% от общего количества материалов по весу. Предметные алюминиевые профили правильно идентифицируются серией сплавов из четырех цифр без десятичной точки или ведущей буквы. Наглядными примерами из примерно 160 зарегистрированных сплавов, которые могут характеризовать рассматриваемый товар, являются следующие: 1350, 3003 и 6060.

Экструзии алюминия производятся и импортируются в широком разнообразии форм и форм, включая, но не ограничиваясь, полые. профили, прочие цельные профили, трубы, трубки, стержни и стержни.Алюминиевые профили, вытянутые после экструзии (вытянутый алюминий), также входят в объем.

Алюминиевые экструзии производятся и импортируются с различными видами отделки (как покрытия, так и обработка поверхности) и типами изготовления. Типы покрытий и обработки, применяемые к рассматриваемым алюминиевым экструзионным изделиям, включают, помимо прочего, экструзии, подвергнутые фрезерованию (т. Е. Без какого-либо покрытия или дополнительной отделки), обработанные щеткой, полированные, полированные, анодированные (включая анодирование Brightdip), окрашенные жидкостью. , или с порошковым покрытием.Алюминиевые профили также могут быть изготовлены, т.е. подготовлены к сборке. Такие операции могут включать, но не ограничиваются ими, экструзии, которые разрезаются на длину, обрабатываются, просверливаются, перфорируются, надрезаются, изгибаются, растягиваются, рифленые, согнутые, скошенные, скошенные, скошенные, резьбовые и скрученные. Предметный товар включает алюминиевые профили, готовые (покрытые, окрашенные и т. Д.), Изготовленные или любую их комбинацию.

Предметные алюминиевые профили могут быть описаны во время импорта как части для конечных готовых продуктов, которые собираются после импорта, включая, помимо прочего, оконные рамы, дверные коробки, солнечные панели, навесные стены или мебель. Такие детали, которые в остальном соответствуют определению алюминиевых профилей, входят в объем. Объем включает алюминиевые экструзионные компоненты, которые прикрепляются (например, с помощью сварки или крепежа) для образования узлов, то есть частично собранных товаров, если они не импортируются как часть «набора» готовой продукции, определенного ниже. Объем не включает неалюминиевые экструзионные компоненты узлов или предметных комплектов.

Предметные экструзии могут быть идентифицированы в зависимости от их конечного использования, например, столбов ограждений, электрических трубопроводов, дверных порогов, отделки ковров или радиаторов (которые не соответствуют конечной формулировке исключения радиатора, приведенной ниже).Такие товары считаются товаром, если они в остальном соответствуют определению объема, независимо от того, готовы ли они к использованию на момент импорта.
Исключаются следующие продукты экструзии алюминия: алюминиевые профили, изготовленные из алюминиевого сплава с обозначениями серии Aluminium Association, начинающиеся с цифры 2 и содержащие более 1,5% меди по массе; алюминиевые профили из алюминиевого сплава с обозначением серии Aluminium Association, начинающимся с цифры 5 и содержащим более 1. 0 процентов магния по массе; и алюминиевые профили, изготовленные из алюминиевого сплава с обозначением серии Aluminium Association, начинающиеся с цифры 7 и содержащие более 2,0% цинка по весу.

В объем также не входят готовые товары, содержащие алюминиевые профили в качестве частей, которые полностью и постоянно собираются и завершаются на момент ввоза, например, готовые окна со стеклом, двери со стеклом или винилом, рамы для картин со стеклянными панелями и материалом основы, и солнечные панели.В объем также не входят готовые изделия, содержащие алюминиевые профили, которые вводятся в разобранном виде в «наборе готовой продукции». Под комплектом готовой продукции понимается упакованная комбинация деталей, которая на момент импорта содержит все необходимые детали для полной сборки готового готового изделия и не требует дальнейшей отделки или изготовления, например резки или штамповки, и собираются «как есть» в готовый продукт. Импортируемый продукт не будет считаться «комплектом готовой продукции» и, следовательно, будет исключен из сферы исследования просто путем включения таких крепежных элементов, как винты, болты и т. Д.в упаковке с алюминиевым экструзионным продуктом.

В эту область также не входят лист или пластины из алюминиевого сплава, произведенные не методом экструзии, например, алюминиевые изделия, полученные методом литья. Литые алюминиевые изделия правильно идентифицируются четырьмя цифрами с десятичной точкой между третьей и четвертой цифрами. Буква также может предшествовать четырем цифрам. Следующие обозначения Алюминиевой ассоциации представляют алюминиевые сплавы для литья: 208,0, 295.0, 308.0, 355.0, C355.0, 356.0, A356.0, A357.0, 360.0, 366.0, 380.0, A380.0, 413.0, 443.0, 514.0, 518.1 и 712.0. Прицел также исключает чистый необработанный алюминий в любой форме.

В объем также не входят складные трубчатые контейнеры, состоящие из металлических элементов, соответствующих коду сплава 1080A, обозначенному Алюминиевой ассоциацией, где трубчатый контейнер (за исключением сопла) соответствует каждой из следующих размерных характеристик:
(1) длина 37 миллиметров ( «Мм») или 62 мм, (2) внешний диаметр 11. 0 мм или 12,7 мм, и (3) толщина стенки не более 0,13 мм.

Также исключены готовые радиаторы. Готовые радиаторы представляют собой сборные радиаторы, изготовленные из алюминиевых профилей, конструкция и производство которых организованы в соответствии с определенными заданными требованиями к тепловым характеристикам и которые были полностью, хотя и не обязательно индивидуально, испытаны на соответствие таким требованиям.

Импорт рассматриваемых товаров предусмотрен в соответствии со следующими категориями Согласованного тарифного плана
США (HTSUS): 6603.90.8100, 7616.99.51, 8479.89.94, 8481.90.9060, 8481.90.9085, 9031.90.9195, 8424.90.9080, 9405.99.4020, 9031.90.90.95, 7616.10.90.90, 7609.00.00, 7610.10.00, 7610.90.00, 7615.10.30, 7615.10.71, 7615.10.91, 7615.19.10, 7615.19.30, 7615.19.50, 7615.19.70, 7615.19.90, 7615.20.00, 7616.99.10, 7616.99.50, 8479.89.98, 8479.90. 94, 8513.90.20, 9403.10.00, 9403.20.00, 7604.21.00.00, 7604.29.10.00, 7604.29.30.10, 7604.29.30.50, 7604. 29.50.30, 7604.29.50.60, 7608.20.00.30, 7608.20.00.90, 8302.10.30.00, 8302.10.60.30, 8302.10.60.60, 8302.10.60.90, 8302.20.00.00, 8302.30.30.10, 8302.30.30.60, 8302.41.30.00, 8302.41.60.15, 8302.41.60.45, 8302.41.60.50, 8302.41.60.80, 8302.42.302.10, 8302.42.302.10. 30.15, 8302.42.30.65, 8302.49.60.35, 8302.49.60.45, 8302.49.60.55, 8302.49.60.85, 8302.50.00.00, 8302.60.90.00, 8305.10.00.50, 8306.30.00.00, 8414.59.60.90, 8415.90.80.45, 8418.99.80 8418.99.80.50, 8418.99.80.60, 8419.90.10.00, 8422.90.06.40, 8473.30.20.00, 8473.30.51.00, 8479.90.85.00, 8486.90.00.00, 8487.90.00.80, 8503.00.95.20, 8508.70.00.00, 8515.90.20.00, 8516.90.50.00, 8516.90.80.50, 8517.70.00.00, 8529.90.73.00, 8529.90.97.60, 8536.90.80.85, 8538.10.00.00, 8543.90.88.80, 8708.29.50.60, 8708.80.65.90, 8803.30.00.60, 9013.90.50.00, 9013.90.90.00, 9401.90.50.81, 9403.90.10.40, 9403.90.10.50, 9403.90.10.85, 9403.90.25.40, 9403.90.25.80, 9403.90.40.05, 9403.90.40.10, 9403.90. 40.60, 9403.90.50.05, 9403.90.50.10, 9403.90.50. 80, 9403.90.60.05, 9403.90.60.10, 9403.90.60.80, 9403.90.70.05, 9403.90.70.10, 9403.90.70.80, 9403.90.80.10, 9403.90.80.15, 9403.90.80.20, 9403.90.80.41, 9403.90.80.51, 9403.90.80.61, 9506.11.40.80, 9506.51.40.00, 9506.51.60.00, 9506.59.40.70.40, 9506.51. 00.10, 9506.91.00.20, 9506.91.00.30, 9506.99.05.10, 9506.99.05.20, 9506.99.05.30, 9506.99.15.00, 9506.99.20.00, 9506.99.25.80, 9506.99.28.00, 9506.99.55.00, 9506.99.60.80, 9507.30.20.00, 9507.30.40.00, 9507.30.60.00, 9507.90.60.00 и 9603.90.80.50.

Товары, указанные как части других изделий из алюминия, могут быть классифицированы по следующим дополнительным субпозициям Группы 76: 7610.10, 7610.90, 7615.19, 7615.20 и 7616.99, а также в других главах HTSUS. Кроме того, змеевики испарителя с ребрами могут быть классифицированы под номерами HTSUS: 8418.99.80.50 и 8418.99.80.60. Хотя подзаголовки HTSUS предоставлены для удобства и для таможенных целей, письменное описание объема данного Приказа является исчерпывающим.

Алюминиевые профили из Китайской Народной Республики

Д а т е К о м п а н и я П р о д у к т
31 янв. 2019 г. Tosoh SMD, Inc. Опорные пластины
19 декабря 2018 по всему миру, MJB и Columbia Дверные пороги Продукты
7 марта 2018 Международный E-Z Up Разборные рамы укрытия
6 ноября 2017 г. ООО Вестбей Выдвижные алюминиевые стойки для бассейнов
20 июля 2018 г. ООО «Трендинг Импортс» Продукты серии 5050
20 июля 2018 г. Kota International, LTD Продукция серии ACS-50
19 июля 2017 г. Корпорация Whirlpool Полки для холодильника Whirlpool
19 июня 2017 г. Вудард CM-LLC Наборы стульев для столовой Woodards
13 июня 2017 г. Чжунван Алюминиевые поддоны серии 6xxx
09 июня 2017 г. Innovative Outdoor Solutions, Inc. Некоторые продукты IOS
19 мая 2017 VantagePoint Industries LLC Комплекты фурнитуры двери сарая
10 мая 2017 Ferguson Enterprises, Inc. Крепеж для воздуховодов Ferguson
9 мая 2017 г. Spectrum Brands, Inc. Комплекты дверной коробки для карманов
20 апреля 2017 г. Ferguson Enterprises, Inc. Ferguson Сантехника
17 апреля 2017 г. ООО «Эран Финансовые услуги» Комплекты фонарных столбов Eran
23 декабря 2016 ООО «Сигейт Технологии» Головки штабеля в сборе
7 декабря 2016 г. Чжунван Поддоны алюминиевые
11 августа 2016 Agilent Technologies, Inc. Массовый фильтр Радиатор
11 июля 2016 г. Адамс Термал Системс Фитинги для систем охлаждения двигателя
20 июня 2016 г. Ancra International LLC Опора Lift-a-Deck II в сборе
16 июня 2016 г. Lockfast, Inc. Баннерные стенды
15 апреля 2016 г. Bottom Line Traction, Inc. Наборы порталов
11 марта 2016 г. Pentair Water Pool and Spa, Inc. Телескопические алюминиевые стойки для бассейнов, съемные скиммеры и грабли
27 янв.2016 г. Homecrest Outdoor Living, LLC Седла из тканого полипропилена
19 января 2016 Ventana Design-Build Systems Inc. Комплекты оконных стен
5 января 2016 Plexus Corporation Комплект корпуса Silver Spring для сетей
28 декабря 2015 г. Соединение Китая Телескопические стойки для бассейнов
09 декабря 2015 Компания по производству оборудования Liberty Комплекты дверей для душа
24 ноября 2015 г. Poolmaster, Inc. Алюминиевые опоры и другие изделия
24 ноября 2015 г. Delphi Трубные и блочные сборки
23 ноября 2015 г. Dometic Corporation Боковые рычаги в сборе
18 ноября 2015 г. Технологии немедленного реагирования Ножничные распорки
4 ноября 2015 г. Carrand Companies Inc. Некоторые алюминиевые телескопические стойки для мытья посуды
27 октября 2015 г. Clam Corporation Некоторые алюминиевые распорки
22 октября 2015 г. Agilent Technologies Inc. KF16 Переходник для шланга
30 сентября 2015 г. Blue Blade Inc. Удлинительные опоры для растяжения
9 сентября 2015 г. Ace Hardware Corporation Телескопические удлинители
9 сентября 2015 г. Agilent Technologies, Inc. Шланг форлайн в сборе
4 августа 2015 г. TSS, Inc. Рамки для ветровых знаков
22 мая 2015 г. Streamlight, Inc. Детали радиатора для светодиодных ламп
29 апреля 2015 г. ИКЕА Поставка AG Вешалка для полотенец
29 апреля 2015 г. ИКЕА Поставка AG Ручки для шкафа / ящика
21 апреля 2015 г. Unger Enterprises Inc. Полюс ручки
20 апреля 2015 г. Guardian Fall Protection, Inc. Оконный анкер
2 апреля 2015 г. All Points Industries Inc. Шипы
12 марта 2015 г. Форд Атлантик Выставочные мольберты и настенные штативы
2 марта 2015 г. Aqua EZ., Inc. Боковая телескопическая стойка с эксцентриком и ребристая телескопическая стойка
27 февраля 2015 г. Унгер Энтерпрайзис Инк. Опоры телескопические
5 февраля 2015 г. 5 Diamond Promotions, Inc. Комплекты флагштоков
23 января 2015 г. Sign-Zone, Inc. Каркас шатра Premium Event
12 января 2015 г. Cameo Manufacturing, Inc. 20-футовые телескопические флагштоки
5 декабря 2014 г. Circle Glass Co. Комплекты решеток и шторных дверей, а также дверные комплекты патио
25 ноября 2014 г. Группа ECCO Радиаторы для светодиодных ламп
24 ноября 2014 г. JED Pool Tools, Inc. Палки, скиммеры и грабли для бассейна
19 ноября 2014 г. Clik-Clik Systems Inc. MagPole
4 ноября 2014 г. Pacific Product Solutions Наборы моторизованных рычагов
4 ноября 2014 г. Унгер Энтерпрайзис, Инк. Алюминиевые захваты
3 ноября 2014 г. ООО «Данфосс» Микроканальные теплообменники
3 ноября 2014 г. Продукция KIK на заказ Опоры телескопические
27 октября 2014 г. Core Industries LLC Макс Стойка
23 октября 2014 г. Core Industries LLC Основания для тренажеров
15 октября 2014 г. Delphi Automotive Systems, LLC Трубки нагревателя сердечника
12 сентября 2014 г. Vico Plastic Inc. Опорные стойки Cam-Lock
18 августа 2014 г. TACO Metals Inc. Телескопические стойки, держатели и стойки для удочек
14 августа 2014 г. Districargo Inc. Комплекты выставочного стенда
07 августа 2014 г. Rheetech Sales & Services Inc. Рамки для трафаретной печати
4 августа 2014 г. Корпорация Whirlpool Кухонные дверные ручки с пластиковыми заглушками или без них
1 августа 2014 г. TACO Metals Inc. Товары для мореплавания
1 августа 2014 г. Производственная компания Ларсон Комплекты аксессуаров для штормовых дверей
25 июля 2014 г. SPX Cooling Technologies, Inc. Узлы лопастей вентилятора
22 июля 2014 г. ООО «Династия Профайлз» Комплекты алюминиевых ограждений
22 июля 2014 г. Five Lakes Trading, Inc. Карманные дверные направляющие
16 июля 2014 г. Signature Partners Inc. Комплекты для автоматической обвязки
08 июля 2014 г. ООО «Титан Уорлдвайд Индастриз» по приобретению Доска для строительных лесов
23 июня 2014 г. ООО «Гленмор Индастриз» Комплекты торговых стендов
19 июня 2014 г. Н.R. Windows Inc. Комплекты оконных стен
27 марта 2014 г. Юанда Навесные элементы
27 марта 2014 г. Aluwind Inc. Галерея сборок для ветряных турбин
2 декабря 2013 г. ООО «Сеть дорожных кирпичей» Алюминиевые детали и комплекты для декора мероприятий
21 ноября 2013 г. Кам Киу Детали для металлических втулок
12 сентября 2013 г. Law St.Предприятия, ООО Исчезающие дверные ширмы
9 сентября 2013 г. ООО «Порт-А-Кул» Жалюзи в сборе
21 июня 2013 г. ООО «Меридиан Продактс» Дверные ручки для кухонных приборов
19 апреля 2013 г. 5 Diamond Promotions, Inc. Наборы алюминиевых флагштоков
20 марта 2013 г. Asia Sourcing Corporation (ASC) Лестницы для лодок и причалов и монтажные кронштейны дверных проемов
14 марта 2013 г. тесла Навесные стены с профилями сторонних производителей
17 декабря 2012 г. ООО «Меридиан Продактс» Комплект отделки для холодильника / морозильной камеры
30 ноября 2012 г. Ассоциация производителей стекла Северной Калифорнии Навесные элементы
19 ноября 2012 г. UQM Technologies Inc. Моторные корпуса в сборе
14 ноября 2012 г. Signtex Lighting, Inc. Алюминиевые монтажные пластины
13 ноября 2012 г. Plasticoid Manufacturing Inc. Резка и маркировка прямых кромок
31 октября 2012 г. Clenergy (Xiamen) Technology Co. Ltd. Системы крепления солнечных панелей
31 октября 2012 г. Valeo Group Автомобильные системы отопления и охлаждения
26 октября 2012 г. Innovative Controls Inc. Элементы управления клапаном с боковой установкой
17 октября 2012 г. A.O. Смит Корпорейшн Алюминиевые аноды для водонагревателей
6 сентября 2012 г. Sinobec Resources LLS Алюминиевые поручни для душа и ковров
17 августа 2012 г. Construction Specialties Inc. Солнцезащитные козырьки, управляемые Solarmotion
15 августа 2012 г. Продукция Ameristar Fence Комплект заборов
17 июля 2012 г. Дж.A. Hancock Co Геодезические сооружения
13 июля 2012 г. Электолюкс Ребристые испарители
6 июля 2012 г. UQM Technologies, Inc. Моторные корпуса
28 марта 2012 г. IDEX Health & Sciences, LLC Прецизионные детали машин
3 февраля 2012 г. Компания Роули Комплекты направляющих для драпировки
13 декабря 2011 г. Origin Point Brands, LLC Панели заборов, столбы и ворота
13 декабря 2011 г. Продукция Ameristar Fence Алюминиевый забор и детали столбов
09 декабря 2011 г. IAP Enclosure Systems, LLC Оконные комплекты
2 декабря 2011 г. ООО «Американская производственная компания заборов» Секции ограждений, столбы и ворота
09 ноября 2011 г. Moss Holding Company Системы тканевых стен EZ
7 ноября 2011 г. Sapa Extrusions, Inc Комплекты дверей для душа
31 октября 2011 г. Peak Products America Inc Некоторые модульные алюминиевые системы перил
31 октября 2011 г. Rubbermaid Commercial Products LLC Контейнеры для некоторых декоративных отходов
25 октября 2011 г. Rubbermaid Commercial Products LLC Некоторые компоненты системы очистки
19 октября 2011 г. Skyline Displays Inc Стенды для баннеров и комплекты задней стенки
14 октября 2011 г. Tri Vantage Некоторые механизмы выдвижных тентов

Инициирование антидемпинговых и компенсационных пошлин

Начать преамбулу

Правоприменение и соответствие, Управление международной торговли, Министерство торговли.

В ответ на запрос от Air Master Awning LLC (Air Master) Министерство торговли (Торговля) инициирует расследование, направленное на предотвращение обхода цензуры, чтобы определить, импортируются ли алюминиевые жалюзи, которые обрабатываются в Доминиканской Республике из профилей оконных рам, произведенных в Китайская Народная Республика (Китай) обходят антидемпинговые пошлины (AD) и компенсационные пошлины (CVD) на алюминиевые экструзии из Китая. Мы также самостоятельно запрашиваем объем, чтобы определить, подпадают ли алюминиевые жалюзи под действие заказов AD и CVD.

Действительно с 6 мая 2019 г.

Начать дополнительную информацию

Фред Бейкер, AD / CVD Operations, Офис VI, Правоприменение и соответствие, Управление международной торговли, Министерство торговли США, 1401 Конституция авеню NW, Вашингтон, округ Колумбия 20230; телефон: (202) 482-2924.

Конец Дополнительная информация Конец преамбулы Начать дополнительную информацию

Фон

После окончательного положительного решения Commerce в отношении демпинговых и компенсационных субсидий, [] и U.Заключение Комиссии по международной торговле (ITC) о материальном ущербе, [] Commerce выпустила заказы AD и CVD на импорт алюминиевых профилей из Китая, которые были опубликованы в Федеральном реестре 26 мая 2011 года. []

25 сентября 2018 г., в соответствии с разделом 781 (b) Закона о тарифах 1930 г. с поправками (Закон) и 19 CFR 351.225 (h), Air Master обратился в Commerce с просьбой инициировать расследование по вопросам обхода импортных алюминиевых жалюзи. ставни, завершенные или собранные в Доминиканской Республике с использованием профилей оконных рам из Китая, которые подпадают под действие Приказа . [] Air Master утверждает, что завершение / сборка алюминиевых жалюзи представляет собой «незначительное изменение» по смыслу пункта 781 (c) Закона. [] Кроме того, в соответствии с 19 CFR 351.225 (f), Air Master потребовала, чтобы Commerce выпустила предварительные определения об обходе приказа одновременно с инициированием приостановления ликвидации импорта алюминиевых жалюзи-жалюзи из Доминиканской Республики. [] Компания Air Master представила дополнения к своему запросу в октябре и декабре 2018 года. [] 11 февраля 2019 г. компания Commerce выпустила дополнительную анкету для Air Master, [] на что Air Master ответил 19 февраля 2019 г. []

Начать печатную страницу 19758

19 октября 2018 г. компания Puerto Rico Agencies Co., Inc. представила комментарии по предлагаемым расследованиям по предотвращению обхода цензуры. [] 18 апреля 2019 г. Комитет по справедливой торговле алюминиевыми профилированными изделиями (заявитель) направил письмо в поддержку запроса Air Master о проведении расследований по предотвращению обхода цензуры. []

Commerce по своему усмотрению применила все сроки, на которые повлияло частичное закрытие деятельности федерального правительства с 22 декабря 2018 г., путем возобновления операций 29 января 2019 г. [] Если новый крайний срок выпадает на нерабочий день, в соответствии с коммерческой практикой, крайним сроком становится следующий рабочий день. В период с 9 ноября 2018 г. по 26 апреля 2019 г. Commerce продлила крайний срок подачи заявки Air Master. [] Пересмотренный крайний срок — 2 мая 2019 г.

Объем заказов

Товары, на которые распространяется действие Приказов , представляют собой алюминиевые профили, формы и формы, полученные методом экструзии, сделанные из алюминиевых сплавов с металлическими элементами, соответствующими обозначениям серий сплавов, опубликованным Алюминиевой ассоциацией, начиная с цифр 1, 3, и 6 (или патентованные эквиваленты или эквиваленты другого органа по сертификации).В частности, рассматриваемые товары, изготовленные из алюминиевого сплава с обозначением серии Aluminium Association, начинающимся с цифры 1, содержат не менее 99 процентов алюминия по весу. Товар, изготовленный из алюминиевого сплава с обозначением серии Алюминиевой ассоциации, начинающимся с цифры 3, содержит марганец в качестве основного легирующего элемента, при этом марганец составляет не более 3,0 процентов от общего количества материалов по весу. Товар изготовлен из алюминиевого сплава с обозначением серии Aluminium Association, начинающейся с цифры 6, и содержит магний и кремний в качестве основных легирующих элементов, при этом магний составляет не менее 0.1%, но не более 2,0% от общего количества материалов по весу, и кремний составляет не менее 0,1%, но не более 3,0% от общего количества материалов по весу. Предметные алюминиевые профили правильно идентифицируются серией сплавов из четырех цифр без десятичной точки или ведущей буквы. Наглядными примерами из примерно 160 зарегистрированных сплавов, которые могут характеризовать данный товар, являются следующие: 1350, 3003 и 6060.

Алюминиевые экструзии производятся и импортируются в самых разнообразных формах и формах, включая, помимо прочего, полые профили, другие твердые профили, трубы, трубки, стержни и стержни.Алюминиевые профили, вытянутые после экструзии (вытянутый алюминий), также входят в объем.

Алюминиевые экструзии производятся и импортируются с различными видами отделки (как покрытия, так и обработка поверхности) и типами изготовления. Типы покрытий и обработок, применяемых к рассматриваемым алюминиевым экструзионным изделиям, включают, но не ограничиваются ими, экструзии, подвергнутые фрезерованию (, т.е. без какого-либо покрытия или дополнительной отделки), обработанные щеткой, полированные, полированные, анодированные (включая анодирование с помощью блеска), жидкая окраска или порошковая окраска.Также могут быть изготовлены алюминиевые профили , т.е. подготовлены к сборке. Такие операции могут включать, но не ограничиваются ими, экструзии, которые разрезаются на длину, обрабатываются, просверливаются, перфорируются, надрезаются, изгибаются, растягиваются, рифленые, согнутые, скошенные, скошенные, скошенные, резьбовые и скрученные. Предметные товары включают алюминиевые профили, готовые (с покрытием, окрашенные, и т.д. ), изготовленные или любую их комбинацию.

Предметные алюминиевые профили на момент импорта могут быть описаны как части для конечных готовых изделий, которые собираются после импорта, включая, помимо прочего, оконные рамы, дверные коробки, солнечные панели, навесные стены или мебель. Такие детали, которые в остальном соответствуют определению алюминиевых профилей, входят в объем. Объем включает алюминиевые экструзионные компоненты, которые прикреплены (, например, с помощью сварки или крепежа) для формирования подузлов, , то есть частично собранных товаров, если они не импортированы как часть «набора» готовой продукции, определенного ниже. Объем не включает неалюминиевые экструзионные компоненты узлов или предметных комплектов.

Предметные экструзии могут быть идентифицированы со ссылкой на их конечное использование, такое как столбы ограждений, электрические кабелепроводы, дверные пороги, отделка ковров или радиаторы (которые не соответствуют конечной формулировке исключения радиатора, приведенной ниже).Такие товары считаются товаром, если они в остальном соответствуют определению объема, независимо от того, готовы ли они к использованию на момент импорта.

Исключаются следующие продукты экструзии алюминия: алюминиевые экструзии, изготовленные из алюминиевого сплава с обозначениями серии Aluminium Association, начинающимися с цифры 2 и содержащие более 1,5% меди по массе; алюминиевые профили из алюминиевого сплава с обозначением серии Aluminium Association, начинающимся с цифры 5 и содержащим более 1. 0 процентов магния по массе; и алюминиевые профили, изготовленные из алюминиевого сплава с обозначением серии Aluminium Association, начинающиеся с цифры 7 и содержащие более 2,0% цинка по весу.

Сфера действия также не включает готовые изделия, содержащие алюминиевые профили в качестве частей, которые полностью и постоянно собираются и завершаются на момент ввоза, например, готовые окна со стеклом, двери со стеклом или винилом, рамы для картин со стеклянными панелями и материалом основы, а также солнечные батареи. панели.В объем также не входят готовые изделия, содержащие алюминиевые профили, которые вводятся в разобранном виде в «наборе готовой продукции». Под комплектом готовой продукции понимается упакованная комбинация деталей, которая на момент импорта содержит все необходимые детали для полной сборки готового готового изделия и не требует дальнейшей отделки или изготовления, например резки или штамповки, и собираются «как есть» в готовый продукт. Импортированный продукт не будет считаться «комплектом готовой продукции» и, следовательно, исключен из сферы действия Приказов , просто включив в него крепежные детали, такие как винты, болты, болты и т. в упаковке с алюминиевым экструзионным продуктом.

В данную область также не входят лист или пластины из алюминиевого сплава, произведенные не методом экструзии, например, алюминиевые изделия, полученные методом литья. Литые алюминиевые изделия правильно идентифицируются четырьмя цифрами с десятичной точкой между третьей и четвертой цифрами. Буква также может предшествовать четырем цифрам. Следующие обозначения Алюминиевой ассоциации представляют алюминиевые сплавы для литья: 208.0, 295.0, 308.0, 355.0, C355.0, 356.0, A356.0, A357.0, 360.0, 366.0, 380.0, A380.0, 413.0, 443.0, 514.0, 518.1 и 712.0. Прицел также исключает чистый необработанный алюминий в любой форме.

В объем также не входят складные трубчатые контейнеры, состоящие из металлических элементов, соответствующих коду сплава 1080A, обозначенному Алюминиевой ассоциацией, где трубчатый контейнер (без сопла) соответствует каждой из следующих размерных характеристик: (1) Длина 37 миллиметров («мм. ”) Или 62 мм, (2) внешний диаметр 11.0 мм или 12,7 мм, и (3) толщина стенки не более 0,13 мм.

Также исключены из сферы действия заказа готовые радиаторы. Готовые радиаторы представляют собой сборные радиаторы, изготовленные из алюминиевых профилей, конструкция и производство которых организованы в соответствии с определенными заданными требованиями к тепловым характеристикам и которые были полностью, хотя и не обязательно индивидуально, испытаны на соответствие таким требованиям.

Импорт рассматриваемых товаров предусмотрен в соответствии со следующими категориями Согласованного тарифного плана США (HTSUS): 8541.90.00.00, 8708.10.30.50, 8708.99.68.90, 6603.90.8100, 7616.99.51, 8479.89.94, 8481.90.9060, 8481.90.9085, 9031.90.9195, 8424.90.9080, 9405.99.4020, 9031.90.90.95, 7616.10. 90.90, 7609.00.00, 7610.10.00, 7610.90.00, 7615.10.30, 7615.10.71, 7615.10.91, 7615.19.10, 7615.19.30, 7615.19.50, 7615.19.70, 7615. 19.90, 7615.20.00, 7616.99.10, 7616.99.50, 8479.89.98, 8479.90.94, 8513.90.20, 9403.10.00, 9403.20.00, 7604.21.00.00, 7604.29.10.00, 7604.29.30.10, 7604.29.30.50, 7604.29.50.30, 7604.29. 50.60, 7608.20.00.30, 7608.20.00.90, 8302.10.30.00, 8302.10.60.30, 8302.10.60.60, 8302.10.60.90, 8302.20.00.00, 8302.30.30.10, 8302.30.30.60, 8302.41.30.00, 8302.41.60.15, 8302.41.60.45, 8302.41. 60.50, 8302.41.60.80, 8302.42.30.10, 8302.42.30.15, 8302.42.30.65, 8302.49.60.35, 8302.49.60.45, 8302.49.60.55, 8302.49.60.85, 8302.50.00.00, 8302.60.90.00, 8305.10.00.00, 830 8414.59.60.90, 8415.90.80.45, 8418.99.80.05, 8418.99.80.50, 8418.99.80.60, 8419.90.10.00, 8422.90.06.40, 8473.30.20.00, 8473.30.51.00, 8479.90.85.00, 8486.90.00.00, 8487.90.00.80, 8503.00.95.20, 8508.70.00.00, 8515.90.20.00, 8516.90.50.00, 8516.90.80.50, 8517.70.00.00, 8529.90.73.00, 8529.90.97.60, 8536.90.80.85, 8538.10.00.00, 8543.90.88.80, 8708.29.50.60, 8708.80.65.90, 8803.30.00.60, 9013.90.50.00, 9013.90.90.00, 9401.90.50.81, 9403.90. 10.40, 9403.90.10.50, 9403.90.10.85, 9403.90.25.40, 9403.90. 25.80, 9403.90.40.05, 9403.90.40.10, 9403.90.40.60, 9403.90.50.05, 9403.90.50.10, 9403.90.50.80, 9403.90.60.05, 9403.90.60.10, 9403.90.60.80, 9403.90.70.05, 9403.90.70.10, 9403.90.70.80, 9403.90.80.10, 9403.90.80.15, 9403.90.80.20, 9403.90.80.41, 9403.90.80.51, 9403.90.80.61, 9506.11.40.80, 9506.51.40.00. 60.00, 9506.59.40.40, 9506.70.20.90, 9506.91.00.10, 9506.91.00.20, 9506.91.00.30, 9506.99.05.10, 9506.99.05.20, 9506.99.05.30, 9506.99.15.00, 9506.99.20.00, 9506.99.25.80, 9506.99.28.00, 9506.99.55.00, 9506.99.60.80, 9507.30.20.00, 9507.30.40.00, 9507.30.60.00, 9507.90.60.00 и 9603.90.80.50.

Товары, представленные как части прочих изделий из алюминия, могут быть классифицированы по следующим дополнительным субпозициям группы 76: 7610.10, 7610.90, 7615.19, 7615.20 и 7616.99, а также в других главах HTSUS. Кроме того, змеевики испарителя с ребрами могут быть классифицированы под номерами HTSUS: 8418. 99.80.50 и 8418.99.80.60. В то время как подзаголовки HTSUS предоставлены для удобства и таможенных целей, письменное описание объема приказов носит характерный характер.

Товары, подлежащие предотвращению обхода, и объем запросов

Эти запросы по предотвращению обхода цензуры и охвату касаются алюминиевых жалюзи-жалюзи, экспортируемых из Доминиканской Республики, которые изготавливаются из профилей оконных рам, произведенных в Китае.Компания Commerce намеревается рассмотреть, следует ли применять эти запросы ко всем экспортным продуктам из экструдированного алюминия из Доминиканской Республики, которые соответствуют описанию Приказов .

Обвинения в поддержку возбуждения производства по предотвращению обхода товаров, изготовленных или собранных в других зарубежных странах

Раздел 781 (b) (1) Закона предусматривает, что коммерция может обнаружить обход заказа AD или CVD, когда товары того же класса или вида, которые указаны в заказе, укомплектованы или собраны в иностранной стране, отличной от страны, в которую заказ применяется. При проведении расследования по предотвращению обхода цензуры в соответствии с разделом 781 (b) (1) Закона коммерция опирается на следующие критерии: (A) Товары, импортируемые в Соединенные Штаты, относятся к тому же классу или виду, что и любые товары, произведенные в США. зарубежная страна, которая является предметом постановления или обнаружения AD или CVD; (B) перед импортом в Соединенные Штаты такие импортированные товары комплектуются или собираются в другой зарубежной стране из товаров, подпадающих под заказ, или товаров, которые производятся в зарубежной стране, подпадающей под действие заказа; (C) процесс сборки или завершения в иностранной стране, упомянутой в разделе (B), является незначительным или незначительным; (D) стоимость товаров, произведенных в зарубежной стране, к которой применяется заказ AD или CVD, составляет значительную часть от общей стоимости товаров, экспортируемых в Соединенные Штаты; и (E) управляющий орган определяет, что действия необходимы для предотвращения уклонения от такого приказа или обнаружения. Как обсуждается ниже, Air Master представила доказательства в отношении этих критериев.

A. Товары того же сорта или вида

Air Master утверждает, что алюминиевые жалюзи-жалюзи, экспортируемые в Соединенные Штаты, относятся к тому же классу или виду, что и те, которые указаны в Приказе , и обосновала свое требование доказательствами, свидетельствующими о том, что товары из Доминиканской Республики ввозятся в Соединенные Штаты по тому же тарифу. классификация как предметный товар. []

B. Завершение продажи товаров в чужой стране

Раздел 781 (b) (l) (B) (ii) Закона требует, чтобы Торговля определяла, «перед импортом в Соединенные Штаты такой импортированный товар укомплектован или собран в другой зарубежной стране из товаров, которые. . . произведено в иностранном государстве, в отношении которого применяется такой приказ или решение ». Компания Air Master представила доказательства из базы данных статистики Организации Объединенных Наций по торговле сырьевыми товарами 19760 (UN COMTRADE), показывающие значительный импорт китайских дверей, окон и рам в Доминиканскую Республику после принятия приказа в 2011 году. [] Air Master также предоставила доказательства из Trade Dataweb ИТЦ, показывающие, что импорт в Пуэрто-Рико алюминиевых окон и рам из Китая значительно сократился после введения приказов , [] и что импорт в Пуэрто-Рико алюминиевых окон и рам из Доминиканской Республики значительно сократился после введения Приказов . Однако импорт снова увеличился, начиная с марта 2018 года, когда Air Master заявила, что начался обход. []

C. Незначительный или незначительный процесс

Air Master утверждает, что процесс производства алюминиевых жалюзи из профилей оконных рам представляет собой незначительное изменение. [] В соответствии с разделом 781 (b) (2) Закона, коммерция учитывает пять факторов при определении того, является ли процесс сборки или завершения в иностранной стране незначительным или незначительным: (1) Уровень инвестиций в зарубежной стране, в которой осуществляется товар. завершено или собрано; (2) уровень исследований и разработок в зарубежной стране, в которой товар завершен или собран; (3) характер производственного процесса в иностранном государстве, в котором товар завершен или собран; (4) объем производственных мощностей в иностранном государстве, в котором товар завершен или собран, и (5) представляет ли стоимость обработки, выполненной в иностранном государстве, в котором товар завершен или собран, небольшую долю от стоимость товаров, ввезенных в США.

(1) Уровень инвестиций

Air Master утверждает, что уровень инвестиций, необходимых для поддержки сборочных операций доминиканских компаний, которые могут производить алюминиевые жалюзи из профилей оконных рам в Доминиканской Республике, является незначительным. [] В подтверждение своего утверждения Air Master сравнивает инвестиции, необходимые для выполнения отделочных операций в Доминиканской Республике, с инвестициями, необходимыми для производства профилей оконных рам. [] Анализ Air Master включал здание и все оборудование. [] Согласно Air Master, даже самый маленький экструдер в Китае потребует первоначальных инвестиций, по крайней мере, в 2000 раз больше, чем инвестиции, необходимые для выполнения отделочных операций в Доминиканской Республике. [] Таким образом, Air Master заключает, что по сравнению с инвестициями, необходимыми для экструзии алюминия в Китае, затраты на отделочные операции в Доминиканской Республике незначительны. []

(2) Уровень исследований и разработок

Air Master утверждает, что в Доминиканской Республике не проводятся исследования или разработки алюминиевых жалюзи, поскольку алюминиевые жалюзи не являются технологически продвинутым или сложным продуктом. [] Согласно Air Master, в течение многих лет не было значительного технологического прогресса ни в самом продукте, ни в его производстве. []

(3) Характер производственного процесса

Согласно Air Master, отделочные операции, выполняемые в Доминиканской Республике, состоят из простой резки по длине и скручивания китайских профилей оконных рам. [] Этот процесс, утверждает Air Master, составляет примерно 15 процентов стоимости алюминиевых жалюзи-жалюзи, [] и, таким образом, является лишь незначительным изменением товара. []

(4) Объем производственных мощностей в Доминиканской Республике Air Master утверждает, что производственные мощности по производству алюминиевых жалюзи в Доминиканской Республике ограничиваются операциями по сборке китайских профилей оконных рам в алюминиевые жалюзи, которые затем экспортируются в Пуэрто-Рико.
[] Air Master также заявляет, что таких производственных мощностей в Доминиканской Республике всего три. []
(5) Стоимость обработки в Доминиканской Республике

Air Master утверждает, что производство профилей оконных рам в Китае составляет значительную часть общей стоимости алюминиевых жалюзи-жалюзи, которые производятся в Доминиканской Республике с использованием профилей оконных рам из Китая. [] Ориентируясь на собственные затраты, Air Master подсчитала, что на алюминиевые профили оконных рам приходится не менее 85 процентов стоимости алюминиевых жалюзи-жалюзи, собираемых в Доминиканской Республике. []

D. Дополнительные факторы, которые следует учитывать при определении необходимости действий

Раздел 781 (b) (3) Закона предписывает коммерции учитывать дополнительные факторы при определении того, следует ли включать в объем заказа товары, собранные или укомплектованные в другой стране, такие как: «(A) Схема торговли, включая схемы поиска поставщиков; (B) производитель или экспортер товаров. . . связан с лицом, использующим товар.. . собирать или комплектовать за границей товары, которые впоследствии импортируются в Соединенные Штаты; и (C) импорт товаров в зарубежную страну. . . увеличились после начала расследования, в результате которого был вынесен такой приказ или заключение ».

Что касается структуры торговли, Air Master утверждает, что общедоступные данные об импорте из документа UN COMTRADE свидетельствуют о том, что импорт китайских алюминиевых дверей, окон и рам в Доминиканскую Республику за последние годы значительно увеличился. [] В нем также говорится, что Интернет-портал ITC Trade Dataweb показывает резкий рост импорта алюминиевых окон и рам из Доминиканской Республики в Пуэрто-Рико, начиная с марта 2018 года. [] Air Master не представила доказательств того, что китайские экспортеры оконных профилей связаны с доминиканскими мастерами отделки.

Обвинения в поддержку возбуждения дела о недопущении обхода: незначительные изменения в товарах

Раздел 781 (c) (1) Закона предусматривает, что коммерция может найти обходное решение по заказу AD или CVD, когда продукты, относящиеся к классу или виду товаров, подпадающих под действие заказа AD или CVD, были «изменены по форме или внешнему виду. в незначительных аспектах.. . независимо от того, включены ли они в одну и ту же тарифную классификацию ». Раздел 781 (c) (2) Закона предусматривает исключение, что «{p} параграф 1 не применяется с Start Printed Page 19761 в отношении измененных товаров, если управляющий орган определяет, что нет необходимости рассматривать измененные товары в рамках области применения. заказа {AD или CVD} {.} ”

Хотя в законе ничего не говорится о том, какие факторы следует учитывать при определении того, считаются ли изменения «незначительными», законодательная история этого положения указывает на то, что существуют определенные факторы, которые следует учитывать перед принятием решения о недопустимости обхода.При проведении расследования по предотвращению обхода цензуры в соответствии с разделом 781 (c) Закона коммерция обычно полагалась на «такие критерии, как общие физические характеристики товара, ожидания конечных пользователей, использование товаров, каналы сбыта. маркетинг и стоимость любых модификаций относительно общей стоимости импортированного продукта ». [] Компания Commerce рассмотрит эти факторы при оценке заявления о незначительном изменении в соответствии с разделом 781 (c) Закона и 19 CFR 351.225 (i). Тем не менее, поскольку каждый случай сильно зависит от зафиксированных фактов, каждый должен быть проанализирован в свете конкретных фактов. Более того, хотя это и не указано в уставе, Commerce также учла дополнительные факторы в рамках своего анализа противодействия обходу цензуры. []

A. Общие физические характеристики

Air Master утверждает, что профили оконных рам поставляются в профилях, которые предназначены для использования только в качестве рам и других компонентов окна. [] Кроме того, Air Master утверждает, что при экспорте из Китая профили оконных рам уже имеют порошковое покрытие цвета жалюзи. [] Таким образом, утверждает Air Master, специальный профиль экструзии оконной рамы, порошковое покрытие и основные этапы сборки, выполняемые для сборки жалюзи-ставни, показывают, что профили оконной рамы уже обладают основными характеристиками жалюзи-ставни. []

Кроме того, Air Master отмечает, что, поскольку оконные профили и ставни относятся к одной и той же субпозиции HTS ( i.е., 7610.10.00.10) сборка жалюзи-ставни не превращает экструзию оконной рамы в другое изделие для таможенных целей. []

B. Ожидания конечных пользователей

Air Master утверждает, что, как объяснялось выше, профили оконных рам служат только для одной цели: из них собираются алюминиевые ставни-жалюзи. [] Таким образом, утверждает Air Master, конечные потребители ожидают от профилей оконных рам те же самые ожидания, что и от алюминиевых жалюзи. []

C. Каналы маркетинга

Air Master утверждает, что до выдачи приказов профили оконных рам , импортированные из Китая, были проданы в Пуэрто-Рико через брокера по выпуску алюминиевых профилей, но выдача приказов положила конец этому прямому каналу продаж. и маркетинг. [] Air Master далее заявляет, что в настоящее время тот же брокер импортирует и продает алюминиевые жалюзи-жалюзи в Пуэрто-Рико, которые собираются в Доминиканской Республике из профилей оконных рам китайского происхождения. [] Таким образом, утверждает Air Master, таможенный брокер разработал схему обхода приказов путем перенаправления профилей оконных рам в Доминиканскую Республику, где они претерпевают незначительные изменения перед реэкспортом в Пуэрто-Рико. [] Что касается маркетингового канала Пуэрто-Рико, Air Master утверждает, что каналы сбыта оконных рам и алюминиевых жалюзи идентичны. []

Д.Стоимость модификации

Air Master утверждает, что стоимость сборки профилей оконной рамы в алюминиевые жалюзи-жалюзи невысока по сравнению со стоимостью производства жалюзи-жалюзи и должна рассматриваться относительно: (1) стоимости инвестиций, необходимых для поддержки операций сборки Доминиканские компании в отношении инвестиций, необходимых для производства оконных профилей; и (2) прямые затраты на сборку жалюзи по отношению к общей стоимости жалюзи. []

Что касается относительной стоимости первоначальных инвестиций, Air Master сравнивает инвестиции, необходимые для выполнения отделочных операций в Доминиканской Республике, с инвестициями, необходимыми для производства профилей оконных рам. [] Анализ Air Master включает здание и все оборудование. [] Согласно Air Master, даже самый маленький экструдер в Китае потребует первоначальных инвестиций, по крайней мере, в 2000 раз больше, чем инвестиции, необходимые для выполнения отделочных операций в Доминиканской Республике. [] Таким образом, Air Master приходит к выводу, что по сравнению с инвестициями, необходимыми для экструзии алюминия в Китае, затраты на отделочные операции в Доминиканской Республике незначительны. []

Что касается прямых затрат на сборку жалюзи по сравнению с прямыми затратами на производство профилей оконных рам, Air Master утверждает, что производство профилей оконных рам в Китае составляет большой процент от общей стоимости алюминиевых жалюзи, которые произведено в Доминиканской республике с использованием профилей оконных рам из Китая. [] Ориентируясь на собственные затраты, Air Master подсчитала, что на алюминиевые профили оконных рам приходится не менее 85 процентов стоимости алюминиевых жалюзи-жалюзи, собираемых в Доминиканской Республике. []

E. Дополнительные факторы, которые следует учитывать при определении необходимости действий

Air Master утверждает, что в дополнение к факторам, указанным выше, коммерция может также учитывать несколько факторов, изложенных в 781 (b) Закона, в отношении определения того, будет ли товар, собранный или собранный в третьих странах, обходить AD и CVD Заказы. Согласно Air Master, некоторые из этих факторов отражают те, которые приведены в анализе «незначительных изменений», приведенном в соответствии с 781 (c) Закона, в то время как другие нет, но, тем не менее, подтверждают вывод о том, что сборка алюминиевых жалюзи-жалюзи в Доминиканской Республике это всего лишь незначительное изменение китайских профилей оконных рам. []

(1) Уровень исследований и разработок

Air Master утверждает, что в Доминиканской Республике не проводятся исследования или разработки алюминиевых жалюзи-жалюзи, поскольку алюминиевые жалюзи не являются технологически продвинутым или сложным продуктом. [] По словам Air Master, в течение многих лет не было значительного технологического прогресса ни в самом продукте, ни в его производстве. []

(2) Производство алюминия в Доминиканской Республике только для экспортных рынков

Air Master утверждает, что производство алюминиевых жалюзи-жалюзи в Доминиканской Республике ограничивается операциями по сборке китайских профилей оконных рам в алюминиевые жалюзи-жалюзи, которые затем экспортируются в Пуэрто-Рико. [] Air Master также заявляет, что таких производственных мощностей в Доминиканской Республике всего три. []

(3) Структура торговли

Air Master утверждает, что общедоступные данные об импорте из документа UN COMTRADE свидетельствуют о том, что импорт китайских алюминиевых дверей, окон и рам в Доминиканскую Республику за последние годы значительно увеличился. [] Air Master также заявляет, что интернет-портал ITC Trade Dataweb показывает, что с марта 2018 года наблюдается резкий рост импорта алюминиевых окон и рам из Доминиканской Республики в Пуэрто-Рико. []

Анализ утверждений

На основании нашего анализа информации, предоставленной Air Master, Commerce считает, что существует достаточная основа для проведения расследований по предотвращению обхода цензуры в соответствии с разделами 781 (b) и (c) Закона. Компания Commerce будет определять, включает ли товар, по которому был произведен запрос (указанный в разделе «Товары, подлежащие запросам о предотвращении обхода и объем запросов» выше), товары, изготовленные или собранные в других зарубежных странах, которые могут рассматриваться как подпадающие под заказы . , и / или представляет собой незначительное изменение товара в таких незначительных отношениях, что оно должно подпадать под Заказы .

Commerce намеревается выпустить анкеты для получения информации от доминиканских производителей и экспортеров, указанных Air Master, относительно их поставок алюминиевых жалюзи в США и происхождения импортных профилей оконных рам, перерабатываемых в алюминиевые жалюзи. [] Неспособность компании полностью ответить на запросы Commerce о предоставлении информации может привести к применению частичных или полных имеющихся фактов в соответствии с разделом 776 (a) Закона, которые могут включать неблагоприятные выводы в соответствии с разделом 776 (b) Закона. .

Хотя мы находим, что Air Master предоставила достаточную фактическую информацию, подтверждающую его запрос о расследовании, мы не находим, что запись поддерживает одновременное вынесение предварительного решения. Такие запросы по своей природе, как правило, сложны и могут потребовать информации о производстве как в стране заказа, так и в третьей стране, производящей продукт. Как отмечалось выше, Commerce намеревается запросить дополнительную информацию относительно установленных законом критериев, чтобы определить, идет ли доставка алюминиевых жалюзи из Доминиканской Республики в обход приказа . Таким образом, с дальнейшим развитием записи, необходимой для вынесения предварительного решения, Коммерс не считает целесообразным выносить предварительное решение в настоящее время.

Инициирование запросов об объеме

Сфера действия приказов гласит, что «{e} x включает готовые изделия, содержащие алюминиевые профили, как части, которые полностью и постоянно собираются и завершаются на момент входа, например, готовые окна со стеклом, двери со стеклом или винилом. , рамы для картин со стеклянными панелями и материалом основы, а также солнечные батареи.”

Air Master заявляет, что как профили оконных рам, экспортируемые из Китая, так и алюминиевые жалюзи, экспортируемые из Доминиканской Республики, не являются готовым товаром и подпадают под действие Заказа . [] Однако, поскольку объем приказов предусматривает, что определенные типы окон не подпадают под действие приказов , мы считаем целесообразным самостоятельно инициировать запросы объема в соответствии с 19 CFR 351.225 (b), чтобы определить, являются ли рассматриваемые алюминиевые жалюзи-жалюзи товаром.

Уведомление заинтересованных сторон

В соответствии с 19 CFR 351.225 (e), Commerce считает, что вопрос о том, включен ли продукт в объем заказа, не может быть решен исключительно на основе приложения и описаний товаров. Соответственно, Commerce уведомит по почте все стороны, включенные в список услуг Commerce, о возбуждении этих разбирательств.

Кроме того, в соответствии с 19 CFR 351.225 (f) (1) (i) и (ii), в это уведомление о возбуждении, выпущенное в соответствии с 19 CFR 351.225 (e), мы включили описание продукта, который является предметом этих разбирательств (, т.е. алюминиевых профилей) и объяснение причин решения Commerce о возбуждении этих расследований, как указано выше.

Кроме того, в соответствии с 19 CFR 351.225 (l) (2), если коммерция вынесет предварительные положительные заключения, мы проинструктируем U.S. Служба таможенного и пограничного контроля для приостановления ликвидации и требования внесения депозита наличными в размере расчетных антидемпинговых и компенсационных пошлин по применяемой ставке для каждой непогашенной ввоза товаров, ввозимых или снятых со склада для потребления в дату начала или после нее. запросов.

Кроме того, в случае, если мы дадим предварительное положительное заключение об обходе, в соответствии с разделом 781 (b) закона (Товары, завершенные или собранные в других зарубежных странах), мы намерены уведомить ITC в соответствии с разделом 781 (b) (1) Закона и 19 CFR 351.225 (f) (7) (i) (B), если применимо.

Commerce после консультации с заинтересованными сторонами составит график анкетирования и комментариев по вопросам. В соответствии с 19 CFR 351.225 (f) (5), Commerce намеревается вынести окончательное постановление о сфере действия в течение 120 дней с момента этого инициирования. В соответствии с разделом 781 (f) Закона и 19 CFR 351.225 (f) (5), Commerce намеревается опубликовать свои окончательные решения по предотвращению обхода в течение 300 дней с даты публикации этого инициирования.

Это уведомление опубликовано в соответствии с разделами 781 (b) и (c) Закона и 19 CFR 351.225 (h) и (i).

Начать подпись

Датировано: 30 апреля 2019 г.

Джеффри И. Кесслер,

Помощник секретаря по обеспечению соблюдения и соблюдению требований.

Конец Подпись Конец дополнительной информации

[FR Док. 2019-09214 Подана 5-3-19; 8:45]

КОД СЧЕТА 3510-DS-P

научных целей — научных целей

Сектор

Другой Аэрокосмическая промышленность и оборона Авиаперевозки и логистика Авиаперевозки — авиакомпании Авиаперевозки — услуги аэропорта Автомобили и комплектующие Банки, различные финансовые операции, страхование Строительная продукция Химикаты Строительство и инжиниринг Строительные материалы Потребительские товары длительного пользования, товары для дома и личного пользования Тара и упаковка Образовательные услуги Электроэнергетические компании, независимые производители и трейдеры энергии (включая ископаемую, альтернативную и ядерную энергию) Электрооборудование и техника Производство продуктов питания и напитков Сохранение продуктов питания и основных продуктов Производство продуктов питания — сельскохозяйственное производство Производство продуктов питания — производство продуктов питания животного происхождения Лесная и бумажная продукция — лесное хозяйство, древесина, целлюлоза и бумага, резина. Газовые коммуникации Наземный транспорт — автомобильные дороги и железнодорожные пути. Наземный транспорт- железнодорожный транспорт Наземный транспорт — автомобильные перевозки Медицинское оборудование и расходные материалы Домостроение Гостиницы, рестораны и досуг, а также туристические услуги Средства массовой информации Горнодобывающая промышленность — железо, алюминий, другие металлы. Горное дело — другие редкие минералы, драгоценные металлы и драгоценные камни) Нефти и газа Фармацевтика, биотехнологии и жизнь Профессиональные услуги Недвижимость Розничная торговля Полупроводники и полупроводниковое оборудование Программное обеспечение и услуги Коммунальные услуги по утилизации твердых отходов Специализированные бытовые услуги Технологическое оборудование и оборудование Телекоммуникационные услуги Текстиль, одежда Шины Табак Торговые компании и дистрибьюторы, а также коммерческие услуги и поставки Водный транспорт Водоканалы

Алюминиевый сплав

предлагает инновационные возможности для увеличения спроса на автомобильные металлические колеса, сообщает Fact.MR исследование

РОКВИЛЛ, Мэриленд, 3 мая 2019 г. / PRNewswire / — Согласно этому тщательно составленному исследованию, опубликованному Fact.MR, состояние рынка автомобильных металлических колес вызывает сомнение. Колебания потребительских тенденций вместе с растущим спросом на легкие колеса ограничивают глобальную экспансию на рынок. Чтобы узнать о дополнительных рыночных факторах, читатели могут получить доступ к исследовательскому отчету под названием « Automotive Metal Wheel Market Forecast, Trend Analysis & Competition Tracking: Global Review 2017 to 2022 », добавленному в обширную онлайн-базу данных, контролируемую Fact.МИСТЕР.

Основываясь на первоочередных исследованиях, глобальный рынок металлических автомобильных колес, вероятно, будет регистрировать вялый среднегодовой темп роста до 2022 года. Кроме того, рынок автомобильных металлических колес тщательно изучается, чтобы прогнозировать его оценку примерно в 92 миллиарда долларов США к концу 2022 года. Читателям предлагается использовать точные рыночные факторы, такие как рост по сравнению с прошлым годом, размер рынка (млн долларов США), цепочка поставок, анализ цен, сравнение доходов (млн долларов США) и т. Д., Тем самым помогая сделать важные выводы.Учитывая региональный ландшафт, известно, что APEJ сохраняет свое доминирующее положение. С другой стороны, в ближайшие годы Европа станет прибыльным рынком в секторе автомобильных металлических колес.

Запрос образца отчета — https://www.factmr.com/connectus/sample?flag=S&rep_id=152

Металлические ткацкие станки из алюминиевого сплава как положительный вариант для роста рынка

Превосходство металлического алюминиевого сплава в обеспечении превосходной теплопроводности и дополнительной прочности конструкции рассматривается как основные активы, стимулирующие его спрос на рынке металлических автомобильных колес.Кроме того, улучшенное сцепление на твердой местности, а также улучшенная коррозионная стойкость — это другие аспекты, способствующие использованию металлического алюминиевого сплава в период до 2022 года.

В отчете показано, что многочисленные дизайнерские инновации в сочетании с улучшенной экономией топлива приведут к повсеместному внедрению легкосплавных колес. И наоборот, ожидается, что тяжелые стальные колеса будут широко использоваться в холодных регионах, поскольку они обеспечивают превосходную устойчивость автомобиля в опасных зимних условиях.

Просмотрите полный отчет о рынке автомобильных металлических колес с подробным ТОС- https://www.factmr.com/report/152/automotive-metal-wheel-market

Склонность к титану для разработки легких колес, обеспечивающих большую тягу

На протяжении многих лет производители автомобильных металлических колес проводят эксперименты с титановым сплавом, особенно в электромобилях. Замена алюминиевых колесных центров на титановые сплавы для приобретения легких колес постепенно становится инновационной тенденцией.Кроме того, использование ленты из углеродного волокна в качестве альтернативы алюминию оказалось полезным для значительного снижения веса и обеспечения инерции вращения автомобильных металлических колес. Согласно этому исследованию Fact.MR, растущее применение армированного углеродным волокном полимера (CFRP), сфокусированного на колесных дисках для обеспечения критических термических и механических характеристик, приводит к снижению энергопотребления. Следует отметить, что текущая тенденция к облегчению вариантов на рынке автомобильных металлических колес побуждает OEM-производителей и производителей усиливать свои исследования и разработки наряду с модернизацией материалов.

Методология запроса данного отчета — https://www.factmr.com/connectus/sample?flag=RM&rep_id=152

Конкурентный сценарий

Заключительный раздел этого всеобъемлющего исследовательского отчета дает представление о конкурентной среде, в которой участвуют ведущие участники рынка, работающие на мировом рынке автомобильных металлических колес. Читатели могут получить важные подробности с акцентом на будущие рыночные стратегии и запуск новых продуктов, которыми управляет каждый из указанных производителей.Некоторые из видных игроков рынка, упомянутых в отчете, — это Enkei Wheels, ALCAR, Lizhong Group, Jingu Group, Superior Industries, Topy, Borbet и CITIC Dicastal.

Популярные отчеты автомобильной промышленности на основе фактов MR

Рынок транспортных средств, доступных для инвалидных колясок Согласно отчету об исследовании рынка транспортных средств, доступных для инвалидных колясок, ожидается, что он будет расти со стабильным среднегодовым темпом роста 5,4% в течение периода оценки относительно стоимости, 2018-2028 гг.Отчет также показывает, что продажи транспортных средств, доступных для инвалидных колясок, по-прежнему сконцентрированы в развитых странах Северной Америки и Европы.

Рынок навесов для прицепов Согласно отчету Fact.MR, ожидается, что рынок навесов для прицепов в среднем составит 4,2% CAGR за прогнозируемый период с 2018 по 2028 год. В отчете говорится, что расширение логистической отрасли, которое влечет за собой спрос на индивидуальные навесы для прицепов, в сочетании с растущим спросом на легкие коммерческие грузовики, будет продолжать поддерживать рост рынка навесов для прицепов в предстоящие годы.

Рынок гибридных электромобилей Согласно исследованию Fact.MR, ожидается, что мировой рынок гибридных электромобилей будет значительно расти, достигнув дохода в 42 103,9 миллиона долларов США. Ведущие игроки рынка гибридных электромобилей работают над увеличением скорости гибридных электромобилей.

О факте.MR

Fact.MR — это быстрорастущая исследовательская компания, предлагающая наиболее полный набор синдицированных и специализированных отчетов о маркетинговых исследованиях.Мы считаем, что трансформирующий интеллект может обучать компании и вдохновлять их на принятие более разумных решений. Мы знаем ограничения универсального подхода; именно поэтому мы публикуем многоотраслевые отчеты о глобальных, региональных и национальных исследованиях.

Свяжитесь с нами
Rohit Bhisey
Fact.MR
11140 Rockville Pike
Suite 400
Rockville, MD 20852
США
Электронная почта: [электронная почта защищена]
Интернет: https://www.factmr.com/

ИСТОЧНИК Факт.MR

Алюминиевые профили и комплекты готовой продукции

Понимание объема антидемпинговых и компенсационных пошлин критически важно для специалистов по соблюдению таможенных правил. Нет никакой пользы для компании в том, чтобы найти производителя какой-либо продукции с низкими издержками где-нибудь за пределами США, а потом после импорта обнаружит, что этот товар облагается антидемпинговыми или компенсационными пошлинами. Учитывая, что антидемпинговые и компенсационные пошлины часто превышают 30% и доходили до 300%, это может вызывать серьезную озабоченность.Если таможенно-пограничная служба обнаружит ошибку, возникшую в результате халатности, она может взыскать неуплаченные пошлины и штрафы за пятилетний период. В некоторых случаях этого может быть достаточно, чтобы обанкротить небольшого импортера.

Прежде чем мы перейдем к этому делу, позвольте мне развеять распространенное недоразумение. CBP «отмечает» классификации HTSUS, которые потенциально могут подпадать под действие приказа ADD или CVD. В результате многие брокеры и импортеры регулируют соответствие требованиям AD и CVD с помощью тарифной классификации. Если классификация не отмечена, предполагается, что продукт выходит за рамки заказа.Если он отмечен, должны быть депонированы ADD и CVD (или оба). Худшее решение — присвоить товару другую тарифную классификацию, чтобы избежать заказа ADD или CVD. Это может представлять собой мошенничество и, вероятно, в любом случае не сработает.

Реальный вопрос заключается в том, подпадает ли импортированный товар под описание товара, указанного в заказе, в самом заказе. Классификационные номера тарифов предоставлены для справки. Они не контролируют определение объема.

Это подводит нас к делу Meridian Products, LLC против Соединенных Штатов, недавнему решению Апелляционного суда США по Федеральному округу. Шкаф предполагает заказ покрытия алюминиевых профилей из Китая. Это широкий порядок, который охватывает любой продукт из указанных видов алюминия при условии, что продукт изготовлен методом экструзии. Обычно он охватывает детали и полуфабрикаты. В заказ специально не включены некоторые готовые изделия и комплекты готовых изделий, которые содержат алюминиевые профили.В отношении этого случая в исключении для комплектов готовой продукции указано, что заказ:

не включает готовые изделия, содержащие алюминиевые профили, которые вводятся в разобранном виде в «комплект готовой продукции». Под комплектом готовой продукции понимается упакованная комбинация деталей, которая на момент импорта содержит все необходимые детали для полной сборки готового готового изделия и не требует дальнейшей отделки или изготовления, например резки или штамповки, и собираются «как есть» в готовый продукт. Импортированный продукт не будет считаться «комплектом готовой продукции» и, следовательно, будет исключен из сферы действия [Заказы], просто включив крепежные детали, такие как винты, болты и т. Д., В упаковку с алюминиевым экструзионным продуктом.
Импортированные Meridian «комплекты отделки», состоящие из декоративной рамки, которая окружает, но не прикрепляется к крупным приборам, таким как холодильники и морозильники. В импортный комплект входят детали отделки, представляющие собой алюминиевые профили, шестигранный ключ, крепежные детали и инструкции по сборке.Я думаю, что рамка вокруг духовки на этом снимке — это то, что мы рассматриваем:
С сайта MeridianProduct.com

Вопрос о том, подлежит ли данная комбинация товаров заказам, был передан в Суд по международной торговле не один раз, а четыре раза. CIT направил в Министерство торговли три дела о повторном рассмотрении. CIT истолковал исключение комплектов готовой продукции как означающее, что готовая продукция исключается, даже если эта готовая продукция состоит только из алюминиевых профилей и креплений.По мнению Суда, общий контекст приказа указывает на то, что включение застежек в упаковку готового товара в разобранном виде не отменяет исключения. Торговец не согласился, но чувствовал себя вынужденным следовать за судом, поэтому вопрос был передан в Апелляционный суд.

При рассмотрении апелляции Федеральный округ не согласился с Судом по международной торговле. Основная причина заключается в том, что заказ явно ограничивает освобождение от уплаты комплектов готовой продукции. Петиционер и коммерс включили эту формулировку о крепежных деталях для выполнения чего-либо, поэтому Суду необходимо было ее применить.В этом случае применение этого языка указывает на то, что готовый элемент, подлежащий сборке с крепежными деталями, не исключен, потому что это не что иное, как алюминиевые профили и крепежные детали.

Федеральный округ также заявил, что игнорирование языка крепежа делает заказ бессмысленным. Точно так же Суд заявил, что CIT создал несоответствие, прочитав приказ о применении к алюминиевым деталям, импортированным по отдельности, но не к тем же деталям, когда они импортированы в виде комплекта с крепежными деталями.

Лично я считаю, что источником разногласий между ЦИТ и Федеральным округом является то, как заказ относится к готовой продукции. Прежде чем говорить о комплектах, в заказе написано:

В объем также не входят готовые изделия, содержащие алюминиевые профили в качестве частей, которые полностью и постоянно собираются и завершаются на момент входа, например, готовые окна со стеклом, двери со стеклом или винилом, рамы для картин со стеклянными панелями и материалом основы, а также солнечные панели. .

Это означает, что алюминиевые профили не будут подлежать заказу, если будут введены в полностью собранном виде как часть чего-то еще, например, рамы для картин.Я думаю, и это основано ни на чем другом, кроме как на попытке примирить эти два мнения, что CIT рассматривает это как указание на то, что готовая продукция находится вне заказа, независимо от того, импортирована ли она в собранном или разобранном виде. С учетом изложенного выше, подпадет ли разобранная рамка для картины под действие заказа? Да потому, что он не «полностью и постоянно собран». CIT рассматривал исключение комплекта готовой продукции как решение этой проблемы, разрешив ввоз разобранной рамы для картины в качестве товара, не входящего в объем поставки, точно так же, как и собранная рама для картины.Не думаю, что Федеральный округ не согласится с таким результатом.

Проблема в том, как обращаться с продуктами, которые представляют собой готовую продукцию, состоящую только из алюминиевых профилей и крепежных элементов. Обратите внимание, что приведенные выше примеры представляют собой нечто большее, чем просто алюминиевые профили. Это окна со стеклом, двери со стеклом или винилом, а также рамы для картин со стеклом и задней стенкой. Исходя из этого, похоже, что Commerce сочтет, что элементы отделки Meridian входят в объем заказа, даже если они импортированы в собранном виде. Считывание комплекта готовой продукции для исключения разобранного изделия, которое могло бы входить в объем заказов в случае импорта в собранном виде, создает аномалию, которую Федеральный округ избежал.

Это важное решение по двум причинам. Во-первых, если у вас есть проблемы с объемом, это решение дает отличное руководство по процессу определения объема и того, как анализировать заказы. Во-вторых, если вы импортировали комплекты готовой продукции, вам следует пересмотреть свою позицию. Чтобы подпадать под исключение, должно быть больше, чем алюминиевые профили и крепежные детали, необходимые для завершения продукта, и все должно быть в коробке. Обратите внимание: поскольку инструмент и инструкции, а не часть готового продукта, они не учитываются при анализе исключения.

Область применения материалов с алюминиевой композитной матрицей путем усиления углеродного волокна и стекла E в системах отопления, вентиляции и кондиционирования воздуха (HVAC) для чистых помещений

Человек также чувствует себя некомфортно, если относительная влажность окружающей среды

выше требуемой . Поскольку, когда окружающая температура

выше, тело охлаждается за счет испарительного охлаждения, что является причиной выхода пота и испарения

.Чтобы вода испарялась, концентрация влаги

в окружающей среде должна быть минимальной, иначе пот никогда не испарится.

Чтобы спроектировать комфортную систему переменного тока, мы должны знать некоторые параметры, а именно: а)

Комфортная температура человека (18-25ºC). Б) Относительная влажность (50-65%) в) Внешние условия окружающей среды

.

Если внешняя DBT ниже 18 ºC, тогда необходимо произвести нагрев, если она больше

, чем 25 ºC, тогда охлаждение должно осуществляться до окружающей среды.Если внешняя относительная влажность

менее 40%, необходимо выполнить увлажнение, иначе, если она превышает

65%, необходимо выполнить осушение.

b) Система кондиционирования для чистых помещений: — Чистые помещения предназначены для создания атмосферы

, которая будет защищать продукты или тестовые материалы от агрессивной среды. Они

выполняют эту функцию, фильтруя воздух в помещении для удаления твердых частиц, а с помощью

регулируют температуру, относительную влажность и статическое давление в помещении.

Уровень чистоты помещения — согласно ISO 14644-1 — определяется по

, подсчитывая общее количество частиц больше указанного размера на м3 воздуха.

Таблица № 1 дает различные классы и допустимое количество частиц / м3.

Температура рабочей зоны обычно основана на значениях комфорта персонала

рабочих, с 68F (необязательно для тех, кто носит полную униформу

(капюшон, комбинезон, ботинки и перчатки).Температура выше 74F) не рекомендуется, если для конкретных процессов или оборудования не требуются такие высокие уровни. Относительная влажность

в чистой комнате влияет на создание и рассеивание статических зарядов

и, как следствие, агломерацию жизнеспособных и нежизнеспособных частиц.

В настоящее время используются несколько типов чистых помещений, включая горизонтальные и

вертикальные комнаты с ламинарным воздушным потоком и обычные неламинарные комнаты. Кроме того, системы чистого воздуха

с однонаправленным вертикальным нисходящим потоком используются вместо более крупных чистых сред, а

— внутри.Каждый из этих типов имеет свои преимущества и

недостатков, которые следует учитывать при первоначальном проектировании, и решение составляет

на основе операций, которые проводятся в них.
